Пленочный теплый пол — описание, как выбрать и установить своими руками!

Главная » Теплые полы » Электрические полы » Пленочный теплый пол: особенности, достоинства и недостатки, монтаж пленочного теплого пола своими руками

Теплые полы – это возможность повысить показатели комфорта и уюта в любом помещении. Действительно, куда приятнее ступать по подогретому напольному покрытию, какого бы типа оно не было, чем по холодному, что особенно актуально в периоды сезонного похолодания – например, осенью. Да и зимой, и летом такой пол принесет немало пользы. Особо популярным является пленочный теплый пол – он прост в монтаже и удобен в использовании, а главное – при его обустройстве не нужно возиться со стяжкой.

Пленочный теплый пол

Содержание статьи

• 1 Особенности устройства этой системы подогрева
• 2 Достоинства и недостатки
• 3 Варианты использования пленки
• 4 Несколько слов о безопасности
• 5 Мощность и энергопотребление
• 6 Монтаж и подключение
  • 6. 1 Цены на инфракрасный теплый пол «Калео»
  • 6.2 Видео – ИК пол. Монтаж

Особенности устройства этой системы подогрева

Теплый пол пленочного типа – достаточно сложная электрическая система, которую самостоятельно уж точно изготовить не получится, но вот приобрести эту пленку и уложить своими руками возможно. Необходимо лишь иметь общие понятия о том, как работать с электрическими устройствами, а также соблюдать все правила укладки этого изделия.

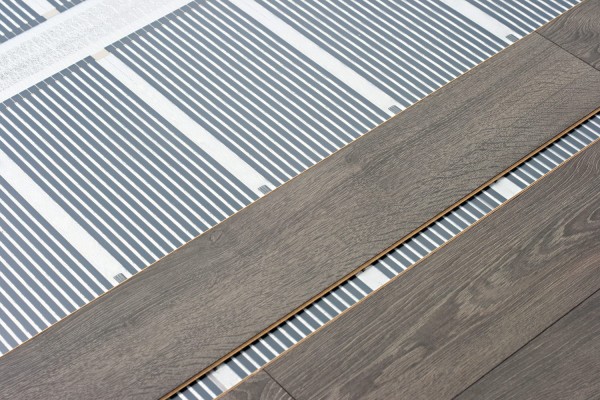

ИК пленка для теплого пола

Пленочный пол можно назвать универсальной системой подогрева, так как он в ряде случаев может заменить отопление в небольшом помещении, а также поможет создать уют в нем. Сама по себе пленка имеет особые нагревательные наноэлементы, которые выполнены из углеродосодержащих материалов. Они под действием электрического тока могут создавать инфракрасное излучение, за счет которого и идет прогрев поверхности. Излучение не заметно для человеческого глаза, но вот тело сразу будет его чувствовать.

Виды ИК пленочных полов

Сами наноэлементы закрыты с двух сторон особым полимерным материалом, как бы запаяны внутри него. Ширина одной полоски углеродных веществ равняется всего 15 мм, и на одном куске пленки их очень и очень много. Они располагаются параллельно друг другу, и пленка выглядит полосатой. Полосы нагревательных элементов соединяются между собой специальными посеребренными шинами из меди. Благодаря полимерной пленке, закрывающей нагревательные полосы с обеих сторон, система защищена от ряда воздействий, в том числе – от влаги.

СНиП 2.04.05-91. Отопление, вентиляция, кондиционирование. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.04.05-91

Таблица. Некоторые характеристики нагревательного элемента.

Параметр	Значение
Ширина рулона пленки	50-100 см
Длина материала в 1 рулоне	50 м
Толщина материала	0,2-0,4 мм
Мощность (потребление)	25-80 Вт/ч на 1 м кв.
Возможный уровень нагрева углеродного элемента	30-50 градусов

Технические характеристики

Достоинства и недостатки

Пленочный пол очень ценится мастерами и собственниками жилья благодаря тому, что он имеет массу достоинств. К сожалению, система не лишена и ряда недостатков. Для начала стоит поговорить о плюсах использования данных нагревательных элементов.

1. Смонтировать такой подогрев можно за считанные часы, после чего можно сразу приступать к обустройству чистового пола. Таким образом, экономится немало свободного времени. Более того, окончив монтаж нагревательной пленки, ее можно сразу же включать и использовать.
   У пленочного пола есть свои преимущества и недостатки

2. Расход электроэнергии невелик – если сравнить данную систему с кабельными теплыми полами, то расход электричества будет на 20% меньше, чем в первом случае.
3. Такой пол не будет влиять на увеличение высоты уровня чернового пола. Максимальный подъем составит всего 3-4 мм, а значит, корректировать дверные проемы и прочие элементы в помещении не придется.
4. С монтажом справится любой человек, имеющий элементарные знания о том, как владеть самыми простыми инструментами.

   Монтаж пленочного пола ничего сложного собой не представляет

5. Такие системы нагреваются очень быстро, прогрев идет равномерно.
6. Полы способны выносить достаточно большие нагрузки. Их можно обустраивать даже в спортзале – системе подогрева не будет ничего из-за того, что по поверхности отделочного напольного материала кто-то активно прыгает.
7. Полы безопасны для здоровья и даже не пересушивают воздух в помещении.

   Пленочный теплый пол выгодно отличается от обычного отопления

На заметку! Главное достоинство этого пола в том, что его можно монтировать под абсолютно любые варианты напольных покрытий, не обустраивая тяжелую цементную стяжку, что значительно упростит жизнь. Главное, чтобы монтаж полов был «сухим».

Но и недостатки у материала, как было выше сказано, есть. Их важно знать, чтобы не было потом неприятных сюрпризов. Минусы использования заключаются в следующем.

1. Тем, кто не знает элементарных правил работы с электричеством, подключить такой пол может быть сложно.
2. Пленку важно правильно разрезать по определенным местам, иначе система не будет функционировать как нужно.

   Как резать пленочный теплый пол

3. Поверхность чернового пола должна быть выровненной обязательно. Так что иногда от выполнения стяжки отказаться совсем не получится.
4. Это – не дешевая система подогрева.
5. Укладка может быть произведена только на открытом участке пола, то есть под мебелью укладывать пленку запрещается.

На заметку! Говорят, что средний срок службы такого подогрева составляет 25 лет. Хотя производители гарантируют работу системы в течение всего 10-20 лет.

ИК пленка прослужит минимум 10-20 лет

Варианты использования пленки

Интересно, что такие системы используются не только для подогрева полов в ванных комнатах (например), но и в качестве основной системы отопления в доме. Правда, для этого придется большую часть поверхности стен и пола (до 70%) покрыть именно такой пленкой, а это достаточно дорого. Также в местности, отличающейся суровыми зимами, такой вариант отопления помещений не может быть использован – мощностей пленки просто не хватит, чтобы прогреть помещение. Но в этом случае пол может применяться в качестве дополнительного варианта обогрева.

На заметку! В некоторых условиях пленка может быть использована в качестве аварийного варианта обогрева. Например, в случае разрыва водопроводных труб такой пол может спасти положение проживающих в доме жильцов. Главное, чтобы в доме было электричество.

Применение ИК пленочного теплого пола

Иногда ИК пленку укладывают даже на потолок.

Это неплохой вариант дополнительного подогрева мансардных этажей. Также пол можно применять и для подогрева ряда хозяйственных помещений, включая систему только при необходимости.

На заметку! Чаще всего в квартирах и домах ИК система теплых полов обустраивается в ванных комнатах и на кухнях – там, где часто укладывается холодный плиточный пол.

Последовательность действий при установке

Несколько слов о безопасности

Пленочные полы считаются безопасными для здоровья людей. Они не оказывают негативного воздействия на организм во время работы. Но с другой стороны, их важно правильно смонтировать, заизолировав все контакты, чтобы избежать поражения электрическим током. В остальном они полностью безопасны. Электромагнитного излучения бояться не стоит – его уровень ничтожно мал для того, чтобы причинить вред.

Инфракрасный теплый пол

Бытует мнение, что благодаря наличию таких полов в доме улучшается микроклимат. А также некоторые отмечают снижение рецидивов появления аллергических реакций на что-либо.

Мощность и энергопотребление

Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится. Для начала важно определить, какой же мощности требуется закупить сам материал. В зависимости от показателей пол будет по-разному нагреваться.

Выбор мощности пленочного теплого пола

Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.

1. Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м
   2. Идеальный вариант для дополнительного подогрева полов.
2. Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м².
3. Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м².
4. Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м².

Теплый пол CALEO PLATINUM

Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.

Также важно предварительно рассчитать и энергопотребление. Максимальный расход можно узнать, посмотрев на маркировку материала. Для примера: если мощность пленки составляет 220 Вт/м², то за 60 минут квадратный метр потратит примерно 0,22 кВтч. Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.

На заметку! Регулировать полы по температуре можно автоматически при помощи термодатчика и термостата. То есть, например, при достижении полом установленной температуры в 26 градусов термодатчик среагирует на этот показатель и передаст сигнал термостату, который отключит нагрев. Автоматически пол включится, когда пленка снова остынет. Так что расход будет в серьезной степени зависеть не только от мощности полов, но и от частоты их включений.

Рассчитать нужную мощность пленки можно так.

Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.

Пленкой можно закрывать не весь пол

Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м². Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.

Определение полезной площади пола

Шаг 3. Затем нужно посчитать количество пленки, но при этом важно учитывать и ее параметры (ширину, длину и т. д.). Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м², которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м². Общая мощность составит 1,2 кВт, нагрузка 5,5 А.

Рассчитываем необходимое количество пленки

Внимание! Мощность пленочного пола важно знать, чтобы не допустить перенапряжения системы и выхода ее из строя.

Монтаж и подключение

Перед началом монтажа желательно сделать наброски схемы укладки, то есть примерно расположить отрезки пленки так, как они будут лежать на полу. Важно соблюсти все нужные расстояния, отступы от стен и т. д. Отступать от стен и других систем обогрева нужно на 10-20 см. Между самими полосами свободное пространство должно быть не более 5 см.

Схема подключения

Рассмотрим, что понадобится для монтажа теплого пола на участке 8,6 м².

Таблица. Что понадобится?

Что нужно?	Характеристики
Подложка	Лучше всего взять изолон толщиной не более 0,5 мм, площадь – 10 м2. Материал нужен для дополнительной теплоизоляции и для того, чтобы смягчить механическое воздействие на пленку в процессе эксплуатации.
Полиэтиленовая пленка	Желательно ее уложить для дополнительной гидроизоляции  в случае случайной протечки воды. Размер – точно такой же, как и у изолона по площади. Толщина – около 50 мкм.
Модульный бокс	Достаточно на 4 модуля.
Выключатель	Лучше взять автоматические на 10 ампер.
Зажимы-клипсы	Это соединительные элементы, которые помогут сделать отдельные куски пленки единой системой. Берется по 2 шт. на один нагревательный мат. Всего – 10 шт., 2 зажима берутся про запас.
Провода ПуГВ	Два отрезка красного и синего цветов. Достаточно 10 м длиной.
Скотч	Нужен обычный – для скрепления отдельных элементов подложки, и битумный – для изоляции электроэлементов.

Зажимы для пленочного теплого пола

Итак, рассмотрим, как же будет происходить монтаж ИК пленки.

Шаг 1. Для начала следует тщательно очистить поверхность чернового пола от мусора и выровнять ее. Если после очистки пол ровный, то дополнительно выравнивать его не придется. Но в отдельных случаях понадобится изготовление цементной стяжки или заливка самовыравнивающейся смеси.

Пол нужно выровнять и очистить

Шаг 2. Далее следует определить на поверхности пола места укладки пленки. Для удобства можно нанести разметку прямо на поверхность чернового пола. Стоит помнить, что пленка монтируется только на свободные от мебели и других предметов интерьера пространства.

Разметку можно наносить прямо на черновой пол

Шаг 3. Также нужно заранее выбрать место для установки терморегулятора. Он должен располагаться в доступном месте. В стене от него до пола нужно выполнить неглубокую штробу, куда будут уложены провода, находящиеся внутри защитной гофры. К этой системе будет подключаться датчик терморегулятора. Также можно использовать кабель-каналы для того, чтобы спрятать провода.

Место для терморегулятора нужно выбрать заранее

Шаг 4. Затем на всю площадь пола нужно постелить подложку или теплоизоляционный материал. Отдельные полосы нельзя укладывать внахлест, только параллельно друг другу. Соединить между собой их можно при помощи обычного бытового скотча. На деревянной поверхности можно закрепить этот материал при помощи степлера. На бетонный пол приклеить подложку можно при помощи двухстороннего скотча.

Полосы материала укладываются параллельно

Крепление степлером

Стыки проклеиваются скотчем

Шаг 5. Далее можно приступать к укладке самой пленки. Ее требуется раскатать на нужной площади, предварительно нарезав на отдельные отрезки. Важно помнить, что отрезать пленку можно только по специально намеченным линиям, которые располагаются на расстоянии 17,4 см друг от друга по всей длине материала. В другом месте пленку резать нельзя. Материал раскладывается на основании медной полосой вниз. Также следует проследить, чтобы полосы пленки располагались на расстоянии от стен в 10 см.

Укладка ИК пленки

Отрезать пленку можно только по специально намеченным линиям

Шаг 6. Полосы пленки нужно зафиксировать скотчем. Достаточно склеить их между собой, чтобы они не двигались отдельно друг от друга.

Полосы фиксируются скотчем

Шаг 7. Далее требуется заизолировать битумным скотчем места разреза в области расположения медной полосы. Изоляционный материал должен закрыть весь срез в этой области.

Место разреза в области расположения медной полосы изолируется битумным скотчем

Еще одно фото процесса

Шаг 8. Затем в местах будущего подсоединения проводов нужно установить зажимы в области медной шины. Одна сторона зажима должна входить внутрь термопленки, а вторая – снаружи поверх медной полосы.

Устанавливается одна часть зажима

Сторона зажима установлена

Вторая часть зажима крепится поверх медной полосы

Шаг 9. Далее требуется зажать зажимы плоскогубцами.

Зажим зажимается плоскогубцами

Шаг 10. Затем внутрь зажимов нужно вложить предварительно зачищенные концы отрезков проводов для соединения. Фиксировать провода внутри зажима нужно также с помощью плоскогубцев, зажимая элементы.

Концы проводов вставляются внутрь зажима

Фиксация проводов плоскогубцами

Шаг 11. Далее нужно заклеить зажимы двумя кусочками битумной изоленты, закрыв зажимы сверху и снизу.

Каждый зажим нужно заклеить двумя кусочками битумной изоленты

Приклеивается второй кусок

Шаг 12. Теперь можно подключать терморегулятор. Датчик температуры входит в его комплектацию. Данный датчик нужно установить на черную полосу на пленке под ней, зафиксировав битумной изоляцией сам датчик.

Установленный термодатчик

Еще одно фото датчика температуры

Датчик фиксируется битумной изолентой

Шаг 13. В изолоне на месте расположения датчика нужно сделать небольшой вырез, чтобы полы в этом месте остались ровными после окончания монтажа. Такие же вырезы делаются и в области зажимов.

Вырез в месте расположения датчика

Такие же вырезы делаются и в области зажимов

Шаг 14. Сами провода, идущие от теплого пола, можно проложить также в небольшие углубления в изолоне и зафиксировать обычным скотчем.

Провода фиксируются обычным скотчем

Шаг 15. Теперь можно подключить провода к терморегулятору. Важно следовать указаниям в инструкции к использованию прибора. Далее терморегулятор нужно закрепить на стене.

Подключение проводов к терморегулятору

Процесс подключения

Шаг 16. Затем систему нужно протестировать на работоспособность. Для этого ее нужно включить и проверить, нагреваются ли все элементы. Перед первым включением важно убедиться, что все контакты заизолированы и все сделано правильно.

Первое включение системы

Проверка системы на предмет работоспособности

Внимание! До момента укладки чистового напольного покрытия ходить по пленке нужно аккуратно, чтобы не повредить ее.

Цены на инфракрасный теплый пол «Калео»

инфракрасный теплый пол калео

Видео – ИК пол. Монтаж

Пленочный теплый пол выигрывает у других систем нагрева почти по всем параметрам. Именно поэтому ему отдают предпочтение многие люди, проживающие в квартирах и делающие ремонт. Работы, связанные с его монтажом, провести не сложно. Главным залогом здесь станет внимательность и осторожность.

Пленочный теплый пол под линолеум – порядок укладки

• Статья
• Видео

Если Вы не знаете, как правильно стелить пленочный теплый пол под линолеум, далее мы предоставим пошаговый порядок укладки пленки на подготовленную поверхность. Такой вариант электрической системы подогрева чаще всего используется на кухне и в коридоре. Связано это с практичностью линолеума – его легко мыть и к тому же стоимость материала дешевле, чем ламината и паркетной доски. Итак, не будет терять времени и предоставим читателям «Сам электрика» подробную инструкцию с видео примером!

• Можно ли подогревать такое покрытие
• Какой тип нагревателя лучше использовать
• Порядок монтажных работ

Можно ли подогревать такое покрытие

Первое, о чем хотелось бы Вам рассказать, можно ли стелить электрический теплый пол под линолеум и какие требования предъявляются к монтажу. Дело в том, что пленочное покрытие может при нагревании выделять токсины, вредные для организма человека. Помимо этого материал может давать усадку со временем, в результате чего его внешний вид испортится. Ну и последний нюанс – данный вариант покрытия может быть дополнительно теплоизолирован, в результате чего система подогрева будет совсем неэффективной. Как Вы видите, нюансы в выборе подходящего линолеума есть и сейчас мы расскажем, какой из видов подойдет для укладки электрического теплого пола.

Во-первых, существуют натуральные и искусственные материалы. Желательно отдавать предпочтение первому варианту, т.к. в этом случае при нагреве не будут выделяться вредные вещества. Во-вторых, производители указывают на упаковке пригодность/непригодность использования изделий под систему электрический теплый пол. Сами понимаете, что нужно выбирать продукцию с соответствующей маркировкой. Ну и, в-третьих, лучше всего себя зарекомендовал по надежности, прочности и теплопередаче многослойный ПВХ линолеум, который мы и рекомендуем покупать для укладки пленочного теплого пола своими руками!

Еще один важный нюанс заключается в том, что существует максимально разрешенная температура подогрева линолеума. Электрический теплый пол должен нагревать покрытие не более, чем на 30^оС, что обговаривается даже правилами СНиП. Если проигнорировать данный момент, материал может начать плавиться, появятся потемневшие следы и к тому же вырастит вероятность воспламенения покрытия.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

• Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.
• Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа. В то же время стяжка застывает около 4 недель.
• Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Порядок монтажных работ

Итак, к Вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:

1. Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты.
2. Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.
3. После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал. Лучше всего использовать экструдированный пенополистирол.
4. Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом (показан на фото), который одновременно является и теплоизолирующим и теплоотражающим слоем.
5. Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем).
6. Осуществите монтаж инфракрасного теплого пола под линолеум. Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал. Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы. Об остальных требованиях к укладке пленочного теплого пола можете узнать в соответствующей статье!
7. Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети.
8. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.
9. На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня. Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.
10. Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!

Также рекомендуем просмотреть пошаговую видео инструкцию по монтажу инфракрасной пленки, в которой более подробно рассмотрены все этапы работ:

Как самостоятельно сделать подогрев напольного покрытия

Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!

Похожие материалы:

• Как сделать автономное отопление квартиры электричеством
• Как установить электродный котел своими руками
• Как сделать освещение на солнечных батареях

Как самостоятельно сделать подогрев напольного покрытия?

Установка горячей пленки

	ДОМ ГОРЯЧАЯ ПЛЕНКА ТОВАРЫ МОНТАЖ КОНТАКТ

Установка Hot-Film:

В Korea Hot-film мы имеем многолетний опыт и принимаем во внимание размещение нагревательного блока и время установки среди других вопросов, чтобы удовлетворить клиента.

Мы позаботимся о том, чтобы устройство не представляло для вас опасности, и безопасно установим его.

Методы установки для различных отделочных материалов:

Можно использовать на стене, потолке и полу

Детальная установка Hot-Film:

Как мы устанавливаем?

Конструктивный вид нагревательной пленки LUXURY:

Меры предосторожности при установке термопленки:

• Рекомендуется содержать место установки в чистоте, а его пол должен быть ровным, чтобы предотвратить появление царапин, изгибов или других повреждений термопленки. .
• Место для установки Hot-Film не должно быть сырым/влажным, и необходимо принять меры предосторожности, чтобы не подвергать Hot-Film непосредственному воздействию сырости/влаги.
• Изоляция, покрытая проводящим материалом, таким как грубая изоляция или серебряная фольга, не должна использоваться, так как это может повредить поверхность Hot-Film во время установки.
• Следует соблюдать осторожность, чтобы не повредить поверхность пленки Hot-Film и не наступить на нее во время установки. В случае повреждения поверхности ее необходимо изолировать тонкой изоляционной лентой.
• Отделочный материал, который нельзя использовать с краской, красителем или отвердевающим клеем, которые могут вызвать трансформацию, обесцвечивание или растрескивание при передаче тепла отделочному материалу.
• Рекомендуется выбирать изоляционные/отделочные материалы в консультации с монтажной компанией или экспертами, чтобы максимизировать эффект отопления к различным местам установки.
• При резке Hot-Film и подключении к термостату потребление электроэнергии не должно превышать 75-80% от допустимой мощности термостата.
• После завершения установки Hot-Film обязательно измерьте электрический ток и напряжение с помощью тестера и проведите пробный запуск, чтобы проверить температуру поверхности Hot-Film.
• Во время установки обязательно рассчитайте энергопотребление и проверьте мощность установки, чтобы выбрать провод и электрическую мощность, подходящие для установки.

Скачать:

	Каталог от Korea-Heating
	Руководство по установке термопленки
	Руководство по установке — Нагревательная рейка
	Руководство пользователя UTH-170 (R) Термостат
	Руководство пользователя R8000 Термостат с сенсорным экраном
	Руководство пользователя Термостат R8800
	Руководство пользователя Термостат TR-TA
	Руководство пользователя термостата TR 8200
	Руководство пользователя Термостат T13-FHL WIFI
	Обогреватель JH — Руководство по эксплуатации
	Руководство по приложению HY08WE 4WiFi и HY02B05 2WiFi
	Руководство для HY08WE-4 WiFi, HY08WE-4, HY02B05-2 WiFi



Главная

Hot-Film

Продукция

Установка

Контакты



Политика конфиденциальности

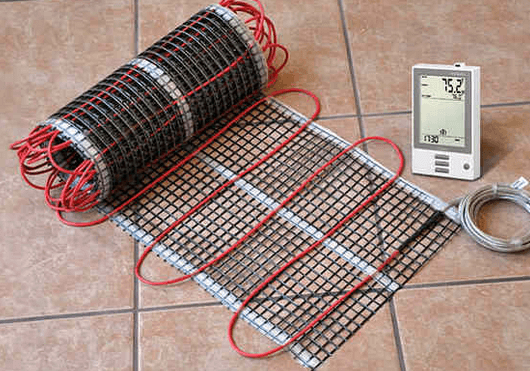

Электрические напольные нагревательные маты

Электрический теплый пол для низкопрофильных напольных материалов

Теплая пленка для пола Black Gold® оптимальна для:

Tiny House

Motorcoach   Recreational Vehicles   THOW

Home Office

Bedrooms
under carpet

Bathrooms
under luxury vinyl

ХАРАКТЕРИСТИКИ И ХАРАКТЕРИСТИКИ

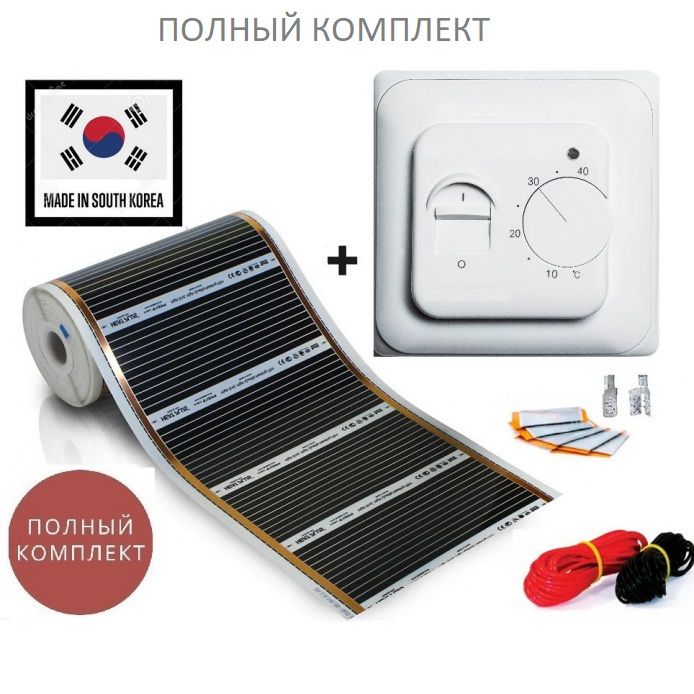

Пленка для обогрева пола Black Gold® Electric Radiant Floor

Объедините красоту и долговечность роскошного винила, линолеума и других тонких напольных материалов с комфортом электрического пола, чтобы привнести нотку роскоши в любую комнату дома. Black Gold от Gold Heat® — это предварительно обработанная пленка для теплого пола, которая доступна в виде полос пленки шириной 10 и 20 дюймов, готовых к установке.

Продукт Black Gold идеально подходит для широкого спектра применений, включая автофургоны, автобусы, а также жилищное строительство и строительство небольших домов.

Для получения более подробной информации о том, почему Black Gold работает так эффективно, посмотрите наш видеоролик о науке об теплых полах.

Технические характеристики:

• Стандартное питание от сети 120 или 240 В

• 15 Вт на квадратный фут

• Доступны варианты шириной 10 дюймов и 20 дюймов и длиной до 35 футов

• Предварительно подключенный холодный провод — доступны длины 10, 15 и 20 футов

• 1800 Вт при 120 В / 3600 Вт при 240 В

• Специально разработанные разъемы Black Golds запечатаны жестким термопластиком (запатентованная разработка Gold Heat)

• Несколько пленочных панелей могут быть подключены параллельно к одному и тому же термостату

Спецификация Black Gold – Ремонт дома

Лист спецификаций Black Gold — Tiny House Builders 9№ 0019

Излучающая тепловая пленка Black Gold® состоит из печатного углеродного нагревательного элемента между двумя слоями ПЭТ-пластика.

Наконечники Black Gold® полностью герметизированы из жесткого термопластика с запатентованной конструкцией.

Black Gold® предназначен для работы под:

LVP

LVT

Листовой винил

Ламинат

Дерево

Ковер

Почему выбирают нагревательную пленку Black Gold®?

ИСПОЛЬЗУЙТЕ НАГРЕВАТЕЛЬНУЮ ПЛЕНКУ BLACK GOLD, ЕСЛИ:

Напольный материал не требует разбавления.

Ваш план этажа
прямоугольный.

Для установки напольного покрытия требуется низкая укладка.

Установка

При стандартной установке карманы и канавки проходят в черновом полу для размещения разъемов и проводов.

---

Пленка Black Gold приклеивается к черновому полу, а сверху укладывается напольное покрытие.

---

Gold Heat помогает выбрать нужное количество пленки для утепления пола Black Gold для вашего плана этажа.

---

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ
— Маршрутизатор

---

МАТЕРИАЛЫ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ
– Руководство по быстрой установке Black Gold
– Аэрозольный клей 3M (рекомендуется #90 или #94)
– Противоскользящий барьер (рекомендуется)
– Sharpie®
– Шаблон для установки Black Gold (прилагается)
– Малярная лента

---

Краткое руководство по установке Black Gold

Гарантия

2 года защиты от заводского брака

Поддержка включает:

Всестороннюю помощь в диагностике и современное диагностическое оборудование для аренды или продажи производителям автобусов/домов на колесах, строителям домов, установщикам напольных покрытий и ремонтникам домов.

Полезные ресурсы

Руководство по установке >

Спецификация >

Задайте вопрос >

Как заказать Black Gold® >

Часто задаваемые вопросы о Black Gold® >

Ищете более индивидуальный план этажа?

Обратите внимание на наши отмеченные наградами, изготовленные по индивидуальному заказу напольные излучающие маты Gold Heat®.

УЧИТЬ БОЛЬШЕ

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ УСПЕШНОЙ УСТАНОВКИ И ЭКСПЛУАТАЦИИ

Готовая установка

Заказать пленку для обогрева пола Black Gold очень просто.
Gold Heat предлагает дополнительные проектные аксессуары, которые помогут вам сразу приступить к установке Black Gold.
