Монтаж инфракрасных теплых пленочных полов

Инфракрасный пленочный теплый пол — разработка, которая требует для монтажа и запуска минимум навыков и времени. Монтаж инфракрасного пленочного пола под силу любого и каждого. Если Вы не специалист по по укладке и подключению пленки — следуйте дальнейшей инструкции. Вы сможете без проблем установить инфракрасный пленочный пол под ламинат, линолеум или паркетную доску и ковролин. Легкость работ по установке Вас сильно удивит.

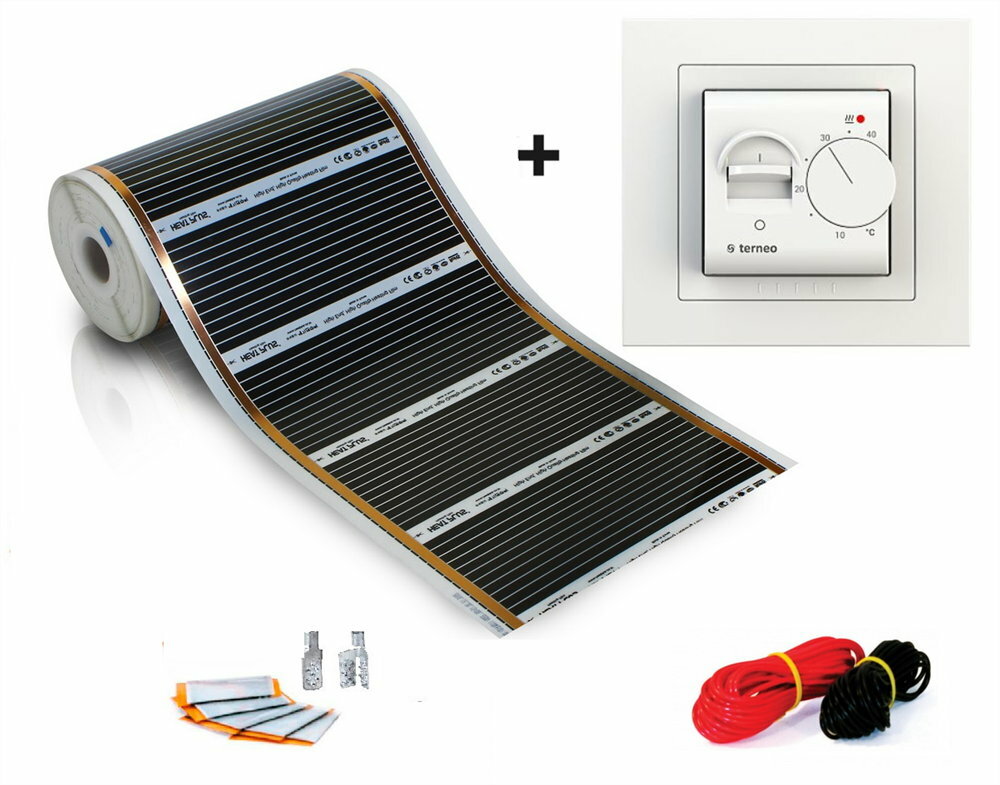

Мы сможем полностью скомплектовать заказ инфракрасных пленочных полов, обеспечивающую легкий монтаж инфракрасного пленочного теплого пола под паркетную доску, ламинат, линолеум или ковролин. По Вашему желанию мы отрежем пленку в нужный размер, опрессуем клеммы и все расскажем.Ниже инструкция по установке инфракрасного пленочного теплого пола. Следуйте ей. И Вы легко сможете смонтировать теплый пол.

Как смонтировать пленочный теплый пол.

1. Перед началом работы очистите поверхность и расстелите теплоизоляцию. Теплоотражающий материал для инфракрасного теплого пола — фольгированный сверху материал, покрытый полипропиленовой или лавсановой пленкой. Можно использовать теплоизоляцию любых производителей толщиной 2-6 мм.

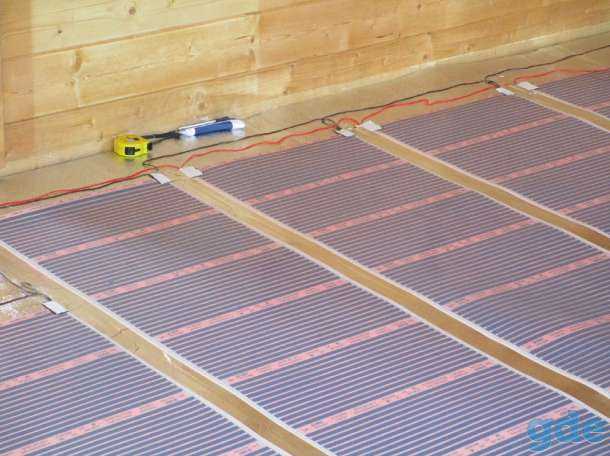

2. После отрежьте инфракрасный пленочный теплый пол на полосы нужной Вам длины и расстелите лицом вверх (медная шина д.б. снизу) Достаточно покрыть теплым полом 70-80% площади помещения, учитывая мебель, технику и т.д. Линия отреза — пунктир через каждые 25 см.
3. Необходимо закрепить электрические клеммы к полосам медной шины (к каждой) Вставьте клемму внутрь между слоями пленки. Зажмите монтажные клеммы инструментом. Зажим должен быть плотным. Раскладывать термопленку лучше вдоль длинной стороны помещения, будет больше длинных полос и соответственно меньше соединений монтажных проводов. Полосы термопленки можно соединить скотчем, т.о. можно исключить сдвиг в процессе дальнейшего монтажа.
4. Регулятор необходимо установить стационарно для наружной или скрытой проводки в удобном для пользователя месте.
   Суммарная мощность инфракрасного пленочного теплого пола не может превышать мощность реле термостата.
5. Обожмите провода в в клеммах с помощью обжима. И подключите по схеме ниже. Подключение к сети делается параллельно.
6. Заизолируйте Ваши клеммы с обоих сторон используя мастику (электроизоляционный скотч). Прилагается к комплекту. С помощью этой ленты необходимо изолировать и медную шину.
7. Подключите теплый пол в сеть 220 в и проверьте его работоспособность.
8. Ну и на финише уложите напольное покрытие — ламинат, паркетную доску.ковролин и другие.

Схема подключения терморегулятора и инфракрасного пленочного теплого пола предельно проста.



Другая информация по теме инфракрасный пленочный пол

• Стоимость инфракрасной пленки
• Инфракрасный пленочный пол наш обзор
• Чем пленочный пол Rexva лучше
• Инфракрасный теплый пленочный пол особенности

Пленочные полы – описание, особенности, установка

Антиобледенение и снеготаяние

Защита от плесени

Защита от потопа

Коврик с подогревом

Теплый пол

Водяной теплый пол

Электрический теплый пол

Архитектурно-строительный обогрев

Пленочный теплый пол – электрическая система обогрева, поддерживающая комфортную температуру в помещении. При определенных навыках его можно монтировать самостоятельно. Работает он на основе длинноволнового инфракрасного излучения, которое безопасно для человека.

Конструктивные особенности

Электрические пленочные полы имеют многослойную структуру. Нагревательным элементом служит карбон или карбонографитовая смесь. Чаще всего ее наносят полосами шириной 1,5 см на устойчивый к высоким температурам полипропилен. Для защиты от различного рода повреждений он с двух сторон запечатан в плотный полимер. Вдоль всей нагревательной пленки проходит токопроводящая медная шина, под которой имеется контактное серебряное покрытие. Все секции соединены параллельно, что обеспечивает работоспособность системы в целом, даже если один из ее элементов перестанет функционировать.

Толщина карбонового теплого пола не превышает 0,47 мм, а возможность укладки без использования цементной стяжки практически не повышает уровень пола в помещении. Термопленка выпускается в рулонах, которые облегчают ее раскладку. Ширина полосы от 50 до 100 см. Мощность нагревательной пленки в зависимости от производителя и модели от 130 до 230 Вт/м². Допускается разрезать пленку, чтобы подогнать по размеру обогреваемой площади, но только по отмеченным линиям. Расстояние между ними 25 см.

Конструкция нагревательной пленки (вид снизу)

Инфракрасный пленочный пол предназначен для укладки сухим способом, то есть без использования плиточного клея или стяжки. Его можно монтировать под линолеум, ковролин, паркетную доску, а также под ламинат. Обратите внимание, что напольное покрытие должно быть совместимо с теплыми полами.

Пленочный пол подходит для создания комфортных условий в жилых домах, административных, общественных зданиях. Им можно обогревать спальни, гостиные, сауны, балконы, лоджии, теплицы, рабочие кабинеты.

В регионах с холодным климатом термопленку можно применить только как дополнительный источник обогрева. Она просто не справится с повышенной нагрузкой, однако может служить аварийным отоплением на случаи выхода из строя центрального отопления при серьезных морозах.

Монтаж

Перед тем как приступить непосредственно к установке обогрева важно провести подготовительные мероприятия. Они направлены на обеспечение рационального выполнения всех последующих этапов монтажа.

Определение площади обогрева

В первую очередь определяют размеры и конфигурацию обогреваемой площади. Это поможет рассчитать требуемое количество инфракрасной пленки. Чтобы вычислить площадь обогрева, нужно из общей площади помещения вычесть площадь, которую занимают диваны, шкафы, бытовая техника и другие стационарные низкостоящие объекты (наглядная инструкция показана на рисунке ниже):

• 1. общая площадь комнаты – S=a·b;;

2. площадь обогрева S^{обогрева}=S-(X+Y+Z)..

При расчетах также нужно принимать во внимание и тот факт, что расстояние между нагревательной пленкой и предметами, а также стенами, должно быть не менее 10 см.

Для наглядности чертят план помещения.

Подбор комплекта

Необходимое количество инфракрасной пленки рассчитывают с учетом ее размеров и максимально допустимой длины для подключения. Например, ширина пленочного теплого пола Slim Heat бренда «Национальный комфорт» 50 см, а разрешенная длина для подключения 8 м. При расчете также нужно учитывать, что пленку можно разрезать только в обозначенных местах. Для уменьшения числа полос и соединений термопленку раскладывают вдоль большей стороны комнаты.

Пример схемы размещения теплых полов

Пленка подходит для основного и дополнительного обогрева. В первом случае она должна занимать –75% и более от общей площади помещения, а во втором достаточно 40−60%.

На подготовительном этапе также выбирают место установки терморегулятора на стене. Он должен располагаться недалеко от инфракрасной пленки, чтобы длины провода датчика пола было достаточно для подключения к устройству.

Не допускается устанавливать терморегулятор рядом с радиаторами и другими источниками тепла, это нарушит корректность его работы. Если теплый пол укладывается под мягкие напольные покрытия, такие как линолеум или ковролин, то, чтобы исключить повреждение датчика температуры, его следует расположить в зоне с минимальной нагрузкой на поверхность, например, ближе к стене.

Подготовка дополнительных материалов и комплектующих

Кроме собственно комплекта термопленки и напольного покрытия, потребуется:

• полиэтиленовая пленка толщиной 100−200 мкм для защиты системы от воды;
• теплоизоляционный материал: мягкий вспененный с теплоотражающим слоем под ламинат или паркетную доску, пробковый − под ковролин или линолеум;
• терморегулятор;
• монтажный скотч.

Теплоизоляция Порилекс НПЭ ЛП тип А

Если теплоизоляцию укладывают под мягкое напольное покрытие, то ее накрывают ДВП или фанерой толщиной не менее 6 мм для дополнительной защиты от повреждений.

Монтажные работы

После проведения всех подготовительных работ приступают непосредственно к монтажу:

• Подготавливают отверстие в стене под установку терморегулятора и штробу под прокладку проводов.
• Убирают с базового пола пыль и весь мусор.
• Укладывают теплоизоляцию. Чтобы материал не сдвигался, его фиксируют к полу скотчем. Стыки полос также проклеивают скотчем.
• Поверх теплоизоляции раскладывают нагревательную пленку. Медные токопроводящие шины должны быть снизу.
• На шину надевают зажим и пассатижами или специальным монтажным инструментом обжимают его. Важно сделать это равномерно, чтобы не было перекоса. Свободные от установки зажимов участки отреза медной шины в целях электробезопасности заклеивают изоляционным скотчем.
• Устанавливают датчик температуры пола, который входит в комплект терморегулятора. Устройство располагают под пленкой по центру нагревательной полосы, и для исключения его смещения фиксируют изоляционным скотчем. Чтобы датчик не выпирал, в теплоизоляции делают под него прорезь. Конец провода датчика температуры подводят к терморегулятору.
• Греющую пленку укладывают на теплоизоляцию. Каждую полосу фиксируют монтажным скотчем.
• Подключают установочные провода. Сначала их зачищают, а затем вставляют в контактные зажимы и с усилием зажимают плоскогубцами. Обязательно все соединения изолируют битумным скотчем.
• Подключают терморегулятор к питающей сети.
• Проверяют работоспособность системы. Для этого на терморегуляторе устанавливают максимальную температуру, выжидают 5−10 минут, а затем проверяют нагрев каждого элемента.
• Отключают нагрев.
• Накрывают смонтированную систему полиэтиленовой пленкой.
• Укладывают напольное покрытие.

Схемы укладки твердых и мягких напольных покрытий

Получить наглядное представление о монтаже пленочного теплого пола можно из представленного ниже видео. Из ролика вы также узнаете, какие дополнительные материалы и инструменты потребуются.

Преимущества

Подведем итог, выделив основные преимущества пленочных теплых полов:

• относительно простой монтаж, не требующий заливки стяжки;
• эксплуатация сразу после завершения установки;
• сохранение уровня пола благодаря малой толщине;
• быстрый и равномерный прогрев поверхности за счет высокой тепловодности углерода;
• отсутствие электромагнитного излучения, которое негативно влияет на здоровье.

Кроме того, их можно подключить к общей системе «Умный дом». Это позволит сократить энергопотребление примерно на 30%.

Купить качественный пленочный теплый пол российского производства можно в «Теплолюкс». Мы предлагаем удобную доставку по Москве и области. В другие регионы заказы оправляем транспортными компаниями. Цены зависят от площади обогрева и мощности на 1 м². На дополнительные вопросы ответит наш менеджер по телефону.

Возврат к списку

DUK – Grindų šildymas

Перед установкой

Как рассчитать, сколько термостатов мне нужно?

Количество термостатов можно легко рассчитать с помощью нашего калькулятора.

Как посчитать, сколько нужно инфракрасной пленки для теплого пола?

Легче всего будет рассчитать его с помощью инфракрасного калькулятора теплого пола. Однако, если вы рассчитываете вручную, то берите только 90% от всей площади (также не считая места под стационарную мебель).

Затем уложите инфракрасную пленку для теплого пола в соответствии с шириной комнаты. Например, если ширина вашей комнаты 8 метров, положите 8 полос пленки шириной 1 метр ИЛИ 10 полос пленки шириной 80 см и т. д.

Может ли быть разная температура в комнатах?

Да, просто регулируйте термостатами каждую комнату.

Безопасно ли обогревать дом инфракрасными лучами?

Да, инфракрасные лучи полезны для здоровья человека. Подробнее об этом можно прочитать в этой статье. Кроме того, благодаря инфракрасному отоплению воздух становится чище и свежее. Узнайте больше на странице преимуществ инфракрасного теплого пола.

Каковы затраты на электроэнергию при электрическом отоплении?

Вы можете легко рассчитать затраты на электроэнергию с помощью нашего калькулятора стоимости инфракрасного теплого пола.

Можно ли установить теплый пол в доме старше класса А+ или А++?

Да, просто имейте в виду потенциально более высокие расходы на электроэнергию. При расчете стоимости дома более низким классом (чем А+) в нашем калькуляторе выберите мощность пленки 220 Вт.

Как работает инфракрасный теплый пол?

При обогреве дома инфракрасной системой нагреваются непосредственно поверхности (включая тело человека), а не воздух вокруг них. По этой причине этот тип отопления чище и полезнее для здоровья; таким образом, больше похоже на естественный источник тепла — солнце. Подробнее читайте на странице инфракрасного теплого пола.

Что нужно купить перед началом установки системы?

Вам потребуется пленка инфракрасного теплого пола, необходимое количество терморегуляторов, а также дополнительные подматериалы: бутиловая изоляционная лента, электроизоляционная лента, теплоизолятор, соединители для проводов, OPP (обычная) лента. Подробную инструкцию по монтажу можно найти здесь.

Могу ли я установить в ванной теплый пол?

Да, это возможно. Однако мы не рекомендуем использовать инфракрасную нагревательную пленку Varme Plus. Вместо этого мы предлагаем использовать решение, специально разработанное для обогрева влажных помещений (туалетов, ванных комнат и т. д.) — инфракрасный теплый пол Warmset Black.

Подробнее об инфракрасных матах для теплого пола читайте в этой статье.

Как я могу связаться с вами?

Ждем ваших писем и звонков по адресу [email protected] или +37062080931

Здесь вы можете найти нашу контактную информацию.

Powered by HTML5 Часто задаваемые вопросы

Во время установки

Могу ли я установить систему теплого пола самостоятельно?

Вы можете установить систему теплого пола самостоятельно, воспользовавшись нашей подробной инструкцией по монтажу, или вы всегда можете связаться с нами, и мы предоставим вам профессиональную услугу по установке системы теплого пола (за 8€‎/м²). Свяжитесь с нами по мобильному телефону: 8 620 80931 или по электронной почте: [email protected]

Как монтируется система теплого пола?

Инфракрасную систему обогрева пола можно легко установить, следуя инструкциям на странице монтажа и прочитав наше руководство по монтажу (на литовском языке).

Какой утеплитель лучше для теплого пола?

Рекомендуем использовать теплоизолятор ИМ-140, который вы можете найти здесь.

Как я могу связаться с вами?

Ждем ваших писем и звонков по адресу [email protected] или по телефону +37062080931

Здесь вы найдете нашу контактную информацию.

Powered by HTML5 Часто задаваемые вопросы



После установки

Можно ли покрывать нагревательную пленку всеми типами напольных покрытий?

Да, пленку инфракрасного теплого пола можно укладывать под все напольные покрытия. Имейте в виду, что все напольные покрытия не должны превышать 0,15 м²K/Вт (термическое сопротивление). В случае более высокого теплового сопротивления вам следует рассмотреть другой тип напольного покрытия или другой тип отопления.

Вот таблица термического сопротивления:

Напольное покрытие		Термостойкость напольного покрытия толщиной 1 мм	Толщина напольного покрытия	Термическое сопротивление покрытия
Деревянные доски	мин	0,0430	20	0,860
	макс.	0,0610	22	1 342
Многослойный паркет	мин	0,0070	10	0,070
	макс.	0,0100	14	0,140
Ламинат	мин	0,0070	6	0,048
	макс.	0,0080	10	0,070
Пол из ПВХ	мин	0,0110	1,5	0,017
	макс.	0,0120	3	0,036
Напольное покрытие из ПВХ повышенной прочности	мин	0,0040	2	0,008
	макс.	0,0100	3,2	0,032
Плитка из ПВХ	около	0,0040	6	0,024
Клееная плитка из ПВХ	мин	0,0040	2	0,008
	макс.	0,0100	2,5	0,025
Натуральный линолеум	около	0,0060	2	0,012
			3,8	0,023
Ковры (на основе джутовой ткани)	около	0,0160	4	0,064
			8	0,128
Ковры (на войлочной основе)	около	0,0070	6	0,042
			12	0,084
Керамическая плитка	около	0,0012	8	0,010
			12	0,014
Плитка терраццо	около	0,0017	8	0,014
			12	0,020

В таблице приведены значения термостойкости самых популярных напольных покрытий (толщиной 1 мм). Умножьте показатель теплового сопротивления 1 мм на толщину всего напольного покрытия. Для успешного инфракрасного обогрева пола убедитесь, что итоговое значение теплового сопротивления не превышает 0,15 м²K/Вт.

Более подробную информацию вы найдете в этой статье.

Могут ли быть неисправности инфракрасной системы теплого пола?

Эта инфракрасная система обогрева пола долговечна (если только вы не причините ей механических повреждений). На инфракрасный пленочный теплый пол действует гарантия 15 лет. На термостаты действует гарантия 2 года. Из соображений безопасности мы рекомендуем использовать двойную страховочную проволоку при установке.

Как я могу связаться с вами?

Ждем ваших писем и звонков по адресу [email protected] или +37062080931

Вы можете найти нашу контактную информацию здесь.

Работает на HTML5 Ответы на часто задаваемые вопросы
