Сшитый полиэтилен для водопровода: Водопроводные трубы из сшитого полиэтилена

Статья экспертов ОБИ – о выборе водопроводных труб в ванной

1. Полиэтилен

Особенность данного материала – структура, мельчайшие элементы которой сшиты между собой разнонаправленными молекулярными связями. Поэтому его и называют сшитым полиэтиленом (PEX) или полиэтиленом низкого давления ПНД. Применяется несколько технологий изготовления PEX-трубы, обычно указанных производителем в виде дополнительного индекса (PEX-a, PEX-b, PEX-c, PERT). Эти разновидности в основном отличаются качеством прошивки, обуславливающей надежность – стойкость к воздействию давления и высокой температуры.

Обратите внимание: модификацию полиэтиленовой трубы подбирают согласно назначению. Например, для холодного водоснабжения подойдет самый доступный материал – PEX-a, для горячего – PEX-b или PEX-с, для отопления – PERT.

Преимущества трубы из сшитого полиэтилена:

• • доступность, распространенность;
• • взаимозаменяемость комплектующих, выпущенных разными производителями;
• • простота обработки – резки, сгибания, сборки;
• • разнообразие доступных вариантов стыковки, отличающихся друг от друга надежностью и сложностью монтажа. Это обуславливается наличием обжимных или пресс-фитингов;
• • значительная длина трубы в бухте, позволяющая бесшовную укладку теплых полов или иных скрытых участков;
• • непроницаемость для кислородной диффузии, обусловленная наличием металлической прослойки.

На заметку: единственный серьезный недостаток материалов PEX и PERT – высокая стоимость комплектующих.

Появившийся не так давно подвид сшитого полиэтилена – PERT – выделяется из общего ряда повышенной устойчивостью к высоким температурам. Этим объясняется его общепринятое название – «термостойкий полиэтилен», а также сфера применения и высокая цена. PERT-труба в основном предназначена для прокладки систем отопления и горячего водоснабжения.

Важно: пресс-фитинги надежнее, но их применение предполагает наличие специального инструмента – пресс-клещей. С обжимными (резьбозажимными) фитингами работать проще, но данные соединения требуют периодической проверки и подтягивания, на скрытых участках трубопровода они не устанавливаются.

Монтаж сшитого полиэтиленового водопровода за 300 рублей

Монтаж сшитого полиэтиленового водопровода

Решив заказать монтаж полиэтиленового водопровода, обращайтесь в компанию «СанТехТрио», ведь каждый обратившийся к нам за услугой клиент остался доволен качеством работ и разумными ценами, которые мы предлагаем.

Чтобы заказать интересующую Вас услугу или просто получить бесплатную консультацию наших специалистов, звоните нам по телефонам 8 (343) 200-40-88 8 (912) 677-91-48

или свяжитесь с нами через форму «Обратный звонок», и наши специалисты перезвонят Вам в течение 15 минут.

Как мы работаем?

Обратившись в нашу компанию, Вы сможете на личном опыте оценить качество предоставляемых услуг: всегда вежливое обращение с заказчиком, бесплатная консультация по всем интересующим вопросам, помощь в подборе материалов и оборудования, профессионализм наших сотрудников и мастеров, которые периодически проходят обучение, в целях повышения квалификации.

Работа с нами осуществляется в несколько этапов:

1. Бесплатный выезд мастера на объект для осмотра фронта работ и ознакомления со всеми пожеланиями клиента;
2. Составление сметы и предоставление ее заказчику;
3. Согласование всех предстоящих работ;
4. Закупка материалов: все необходимое оборудование Вы можете купить сами или доверить эту работу нам. Компания приобретет материалы у наших партнеров по самым выгодным ценам со скидкой 5-10% и бесплатно доставит до Вашей квартиры. Вам останется лишь оплатить чек;
5. Выполнение работ и уборка помещения, в котором они производились;
6. Оплата произведенных работ.

Мы работаем в Екатеринбурге и пригороде, как в квартирах, частных домах и коттеджах, так и в торговых, складских и производственных помещениях.

Водопровод из сшитого полиэтилена

Без водопровода невозможно представить жизнь современного человека. Одним из современных материалов, используемых в системе водоснабжения, является труба из сшитого полиэтилена. В настоящее время выпускаются универсальные трубы, которые могут быть использованы как для проведения воды, так и отопления и специализированные, применение которых допускается либо только для отопления, либо для водоснабжения частного дома или квартиры. Покупая полиэтиленовые трубы, это необходимо учитывать!

Сшитый полиэтилен для установки водопровода, как специализированный, так и универсальный, экологически безопасен. Рассмотрим и другие достоинства данного материала:

• Самым главным достоинством труб из сшитого полиэтилена является механическая память. Что это значит? После деформации будь то расширение (при расширении воды) или перелом трубы, она способна восстановить свою первоначальную форму. Для этого ее надо нагреть строительным феном до высокой температуры. При этом свои характеристики она не теряет. Чем полезно это свойство? Сантехнические трубопроводы из данного материала не боятся замерзания воды. Слабым местом являются лишь металлические соединения;
• Большой срок службы – около 50 лет;
• Внутренняя поверхность трубы не зарастает отложениями, следовательно, напор воды снижаться не будет;
• Материал выпускается всех необходимых диаметров;
• Выпускается большое количество всех необходимых комплектующих;
• Монтаж труб из сшитого полиэтилена обладает рядом удобств. С помощью строительного фена трубу можно нагреть и согнуть под нужным углом. При остывании полиэтилен сохраняет форму, что позволяет тянуть трубу цельным куском, экономя на материале;
• Надежные соединения, что позволяет монтировать надежный скрытый и красивый открытый водопровод.

Недостатки:

• Главным недостатком сшитого полиэтилена является высокий коэффициент линейного удлинения. Что это значит? При нагревании труба удлиняется, что приводит к видимым глазу деформациям (провисание) и делает невозможным ее применение при открытой разводке трубопровода горячей воды. Но! Появились армированные трубы из сшитого полиэтилена, которые обладают невысоким коэффициентом линейного удлинения, давай возможность использовать данный материал для открытых систем ГВС;
• Сшитый ПЭ неустойчив к воздействию прямых солнечных лучей. В таких случаях его покрывают специальным лаком;
• При попадании кислорода внутрь начинается процесс окисления. Кислородный барьер повышает стоимость трубы.

Итак: сшитый полиэтилен бывает разных видов, каждый из которых обладает своими характеристиками. Существуют и разные способы монтажа труб из сшитого полиэтилена. Чтобы не ошибиться с выбором и не наделать ошибок в установке труб, обращайтесь к специалистам «СанТехТрио» по телефонам 8 (343) 200-40-88 и 8 (912) 677-91-48 или пишите через форму «Онлайн заявка» или на почту [email protected]. Наши специалисты свяжутся с Вами в течение 15 минут!

Трубы из сшитого полиэтилена

Трубы из сшитого полиэтилена

Опубликовано: 21.04.2016 20:45

В статье рассказывается о преимуществах труб из сшитого полиэтилена, о нюансах их монтажа в системе отопления и водоснабжения загородного дома

При установке отопительных систем и водопровода в коттеджах используются стальные, полипропиленовые трубы, а также весьма дорогостоящие трубные изделия из сшитого полиэтилена.

Такие трубы производятся из плотного и прочного полиэтилена, который сшивается путем нагрева и под действием высокого давления. Специальный излучатель воздействует на молекулярную структуру полиэтилена, в результате материал приобретает уникальные характеристики. Сшивка осуществляется в процессе экструзии (выдавливания) исходной смеси или при прохождении электронного луча через внутреннюю часть трубы.

Кроме высокой устойчивости к механическим повреждениям, сшитый полиэтилен отличается необычными способностями, которые не встречаются у других материалов.

Важное достоинство труб из рассматриваемого материала состоит в том, что он способен возвращаться в исходную форму. Если изогнутую или вздувшуюся в результате замораживания трубу подвергнуть нагреву до 300 градусов (с помощью специального фена), то она примет первоначальную конфигурацию, которую имела в момент изготовления. При этом основные характеристики изделия остаются прежними.

Изделия из такого материала не подвержены разрушению при замерзании систем водоснабжения. Когда лед растает, трубы примут первоначальную форму. В этом случае более уязвимыми участками становятся металлические детали, способные разрываться под давлением замерзающей воды. Поэтому такие трубы не гарантируют безупречную работу системы после замораживания. Но они предоставляют возможность сохранить основные элементы системы, в которой по недосмотру осталась вода, превращающаяся зимой в лед.

Здесь проблема выбора — рассчитывать на то, что с водопроводом зимой ничего не произойдет и использовать традиционные трубы, либо вложиться в покупку дорогостоящих труб, сократив до минимума повреждения системы в случае ее обледенения.

Еще одно уникальное свойство таких труб, проявляющее себя в системах отопления коттеджей, состоит в том, что внутри них не появляются отложения из соединений железа и извести. Для отопительных систем, в которых теплоносителем является вода, это означает, что их пропускная способность не снижается в процессе эксплуатации. Трубы водопровода не закупориваются, напор воды сохраняется постоянным, в них не размножаются микроорганизмы.

Кроме того, сшитый полиэтилен сам по себе является отличным уплотнителем. Крепление элементов системы с применением фитингов, муфт получается таким прочным, что трубы можно без опасения устанавливать прямо внутри бетонной стяжки.

Минусы сшитого полиэтилена

Определенные разновидности данного материала характеризуются высоким коэффициентом расширения при нагреве. Поэтому изделия нежелательно применять в тех местах коттеджа, где они будут видны. При расширении конструкция будет деформироваться, что негативно отразится на интерьере. Чтобы избавиться от такой проблемы, при установке труб используются стальные фиксирующие элементы, сокращающие их линейное расширение.

Чтобы предотвратить просачивание молекул кислорода и скопление газа внутри труб системы отопления (для защиты металлических частей отопительного оборудования от коррозии), внутренняя поверхность сшитого полиэтилена покрывается непроницаемым слоем.

Разновидности труб

Специалисты выделяют две группы трубных изделий в зависимости от назначения. Первый тип труб применяется для установки отопительных систем (например, при монтаже «теплых полов»), а второй используется для монтажа водопровода.

Трубные изделия, применяемые в отопительных системах, могут эксплуатироваться при температуре 95 градусов. Непродолжительное время они выдерживают нагрев до 110 градусов. В качестве теплоносителя используется либо вода, либо антифриз. Трубы допускается устанавливать в автономных отопительных системах коттеджей и в системах центрального отопления.

Сшитый полиэтилен — экологически чистый материал, разлагающийся в воде. Поэтому трубы успешно используются для установки питьевого водоснабжения.

Изделия из этого материала легко загибать под любым углом, используя нагревательный прибор. При остывании труба сохранит форму. Это дает возможность прокладывать систему отопления из цельной трубы, не создавая уязвимых точек крепления муфтами. В отличие от данного материала, трубы из полипропилена приходится разрезать и соединять отдельными кусками, что увеличивает количество участков, в которых могут образовываться протечки.

Вовсе необязательно использовать трубы из такого материала по всему дому. Они достаточно дорогие, поэтому их часто монтируют на тех участках, где они действительно необходимы, а в остальных местах применяют традиционные трубы.

Если остро стоит вопрос экономии, можно установить дорогие трубы в местах, в которых затруднен монтаж. Довольно часто их монтируют внутри бетонных конструкций, а на остальных участках прокладывают более дешевые полипропиленовые трубы. При необходимости можно будет отремонтировать обычные трубы, а изделия из сшитого полиэтилена сохранят свою герметичность при любых обстоятельствах и не потребуют ремонта. Чтобы выполнить соединения труб, используют соответствующие детали, которые продаются в комплекте и предназначены для работы с трубами из сшитого полиэтилена.

Сшитый полиэтилен против полипропилена: преимущества PE-Xa для монтажников и потребителей

 Когда человек задумывается, из чего смонтировать в доме ветки системы отопления или водоснабжения, он хочет сэкономить. Как поступает потребитель? Он заходит в интернет. Забивает в поиске браузера фразу «купить трубы для ГВС и холодной воды». И получает в топе выдачи трубы из полипропилена. Почему они так популярны? Сказывается инертность мышления. Этот материал давно известен. Относительно дешев. Большинству кажется, что спаять систему на основе труб из полипропилена проще простого. Но, на рынке есть более современное и технологичное решение — трубы из сшитого полиэтилена. Чтобы разобраться в их преимуществах, взглянем на них с точки зрения выгоды для монтажника и сравним с полипропиленом.

Содержание:

• В чём заключается сложность монтажа систем отопления и водоснабжения из полипропиленовых труб
• Почему выгодно использовать трубы из сшитого полиэтилена
• Какой инструмент необходим для монтажа труб из сшитого полиэтилена
• Где купить трубы из сшитого полиэтилена

 Простой монтаж труб из полипропилена — миф

 Прошло около 25 лет как полипропилен, известный с 60-х годов прошлого века, стал активно использоваться в РФ для монтажа систем отопления и водоснабжения. За эти годы материал хорошо себя зарекомендовал. Он стал альтернативой стальным трубам. Недорого стоит. Широко представлен на строительном рынке. Сравнительно долговечен. Трубы из полипропилена подходят для устройства холодного и горячего водоснабжения и выдерживают давление до 2.5 МПа. Для наглядности, представим следующую таблицу, где указаны технические характеристики ПП-труб и область их применения в зависимости от вида.

Примечание: Маркировка PN указана на РР-трубе.

Неудивительно, что многие отдают им предпочтение. По мнению поклонников полипропилена, один из главных плюсов материала — простота монтажа. Так ли на это на самом деле? Представим ситуацию — монтажнику нужно смонтировать систему отопления и водоснабжения в «коробке» строящегося дома. На улице осень и температура колеблется от +5-7 до 0 градусов с ночными заморозками. На первый взгляд кажется, что задача — несложная. Берётся паяльник для сварки полипропилена с набором насадок, а затем трубы, фитинги, уголки, водорозетки, краны, тройники, переходники, муфты и компенсаторы свариваются в единую систему. Обратите внимание на схему ниже.

Как видите, сварка труб из полипропилена состоит из ряда последовательных шагов, каждый из которых напрямую влияет на герметичность соединения и срок службы системы в целом.

Важно! Оптимальный режим для сварки полипропилена около 260 градусов Цельсия при температуре окружающего воздуха +20 — +25˚С. Посмотрите на таблицу.

Время нагрева полипропиленовых труб регламентировано. При понижении температуры до +5 — +10˚С придётся дольше держать заготовки на паяльнике. Как это сделает монтажник в реальной жизни, а не в тепличных условиях, как это демонстрируют в обучающих видеороликах, когда на улице похолодало или ниже 0 градусов? Правильно — на глаз. Будет ли это соединение качественным? Добавьте сложность пайки полипропилена в неудобных местах. В подвалах. При плохой освещённости. При прокладке трассы через междуэтажные перекрытия и стены. Ведь трубу и фитинг требуется нагреть одновременно. Зачастую одной парой рук не обойтись. Требуются помощники. Т.е. увеличивается негативное влияние т.н. «человеческого фактора».

При сваривании полипропиленовых труб на качество соединения отрицательно сказывается как превышение времени нагрева, так и его сокращение. При перегреве материал заваливается внутрь трубы. Образуются наплывы. В результате уменьшается пропускная способность системы отопления или водоснабжения.

При недогреве полипропилена соединение может потечь.

Выводы: полипропилен надо уметь паять и лёгкость работы с ПП-трубами — миф.

Добавим, что полипропиленовые трубы поставляются в хлыстах/штангах длиной всего по 2 или 4 м. Это автоматически увеличивает количество фитингов и соединений при прокладке трасс. Кроме этого ПП-трубы не рекомендуются использовать для скрытой прокладки в стенах или в стяжке пола.

Преимущества труб из сшитого полиэтилена

На дворе 2019 год. Есть ли материал, более совершенный, чем полипропилен? Прогресс не стоял на месте. Современная альтернатива полипропилену — трубы из сшитого полиэтилена от компании ELSEN. В ассортименте представлены:

• Трёхслойные металлополимерные трубы Elspipe Triplex PE-Xc/AI/PE-RT, армированные, для прочности и стабильности изделия, алюминиевой прослойкой. Наружный слой PE-RT обеспечивает дополнительную защиту трубопроводов. Трубы сделаны в Германии.

• Трубопроводы PE-Xa — универсальные трубы серебристого цвета для ГВС и водоснабжения, а также трубы красного цвета для низкотемпературных систем охлаждения и отопления. Трубы сделаны в Швеции.

Маркировка PE-Xa говорит от том, что при производстве использована молекулярная сшивка полиэтилена органическими пероксидами или гидропероксидами. Это метод придаёт материалу прочность, стабильность и наилучшее качество.

Технические характеристики труб перечислены в таблице.

Примечание: толщина стенок у труб для теплого пола не зависит от диаметра трубопровода и равна 2 мм.

У всех типов труб из сшитого полиэтилена ELSEN есть наружный слой EVOH, который не допускает попадание кислорода в систему отопления или водоснабжения.

Все трубы промаркированы. Указывается:

• диаметр труб;
• рабочее давление;
• максимальная рабочая температура.

Трубы PE-Xa ELSEN выдерживают температуру до +95 градусов Цельсия. Трубы поставляются в бухтах. Длина бухт, в зависимости от вида и диаметра трубопроводов, варьируется от 50 до 240 м, что упрощает работу монтажника при прокладке веток и уменьшает количество соединений в системе.

Трубы из сшитого полиэтилена не ржавеют. Экологичны. Имеют внутренние гладкие стенки, что препятствует образованию отложений.

Важно! Трубы из сшитого полиэтилена ELSEN PE-Xa обладают эффектом «памяти формы» или «молекулярной памятью». Т.е., труба, после деформаций, заломов, перегибов возвращается в своё исходное состояние.

Ключевое преимущество труб из сшитого полиэтилена PE-Xa — соединение при помощи аксиальных фитингов и надвижной гильзы. А ассортименте компании есть тройники, угольники, муфты и переходники.

Фитинги изготовлены из высокопрочного пластика — поливинилсульфона — материала, который по качеству и надёжности не уступает металлическим изделиям. Максимальная рабочая температура аксиальных фитингов до 200˚С.

Как монтировать трубы из сшитого полиэтилена

В отличие от полипропилена, а это важно, монтаж труб PE-Xa осуществляется «холодным» способом без сварки и пайки, при помощи простого набора ручных инструментов от ELSEN.

На фото выше, сверху-вниз:

• запрессовочные клещи;
• расширитель;
• насадки для расширительного инструмента для труб различного диаметра;
• насадки — «тиски» для запрессовочных клещей.

Примечание: трубы режьте труборезом. Это гарантия чистого и ровного среза без заусенцев, что важно для получения герметичного соединения.

Процесс монтажа выглядит так:

1. На трубу из сшитого полиэтилена надеваете надвижную гильзу.

1. В конец трубы вставляете расширитель и производите не менее трёх расширений поворачивая трубу на 120 градусов. Происходит равномерное расширение трубы.

1. В расширенный конец трубы вставляете фитинг, а надвижную гильзу подводите к нему как можно ближе. В надвижной гильзе есть специальное углубление, которое в процессе монтажа нужно надвинуть на бортик фитинга.

1. Берете запрессовочные клещи. Вставляете в них фитинг и запрессовываете соединение.

1. Гильза надвигается на фитинг и получается герметичное и прочное соединение.

Металлополимерные трубы Elspipe Triplex PE-Xc монтируются аналогично — с использованием аксиальных фитингов.

Подведение итогов

Итак, основные преимущества труб ELSEN из сшитого полиэтилена:

• линейка труб компании закрывает потребность для всех видов систем отопления и водоснабжения;
• минимизация т. н. человеческого фактора, что сводит к минимуму вероятность ошибки у монтажника;
• отсутствие «горячих процессов» — пайки и сварки;
• инструмент не нужно подключать к электрической сети;
• простота работ в стеснённых условиях, в труднодоступных местах, при низких уличных температурах, высокой влажности и т.д.

Некоторые могут возразить и сказать, что трубы из сшитого полиэтилена стоят дороже полипропилена. Конечную стоимость системы отопления или водоснабжения следует оценивать, сравнивая все факторы, а не только цену трубопроводов. Используя сшитый полиэтилен, вы значительно выигрываете в скорости монтажа при неизменно высоком качестве. Уменьшается количество фитингов и соединений. Трубы можно замоноличивать в бетонную стяжку. Прокладывать в штробах в стенах и, тем самым, получить эстетично выглядящую систему без открытых магистралей висящих на кронштейнах.

 Сшитый полиэтилен PE-Xa и армированные трубы PE-Xc/AI/PE-RT служат намного дольше, чем полипропилен — минимум 50 лет.

Инструмент для монтажа фитингов не обязательно покупать. Можно взять в аренду или получить по привлекательной цене, если приобрести большой объём труб из сшитого полиэтилена у официального дилера ELSEN в РФ — компании ХОГАРТ.

Трубы и фитинги из сшитого полиэтилена

Трубы из полимерных материалов в системах тепло-, водо- и газо-снабжения благодаря легкости, удобству транспортировки (часто бухту можно увезти в легковой машине), устойчивости к коррозии и недорогой цене можно встретить в каждом доме. Многие хозяева домов и квартир остановили свой выбор на трубах из модифицированного или сшитого полиэтилена.

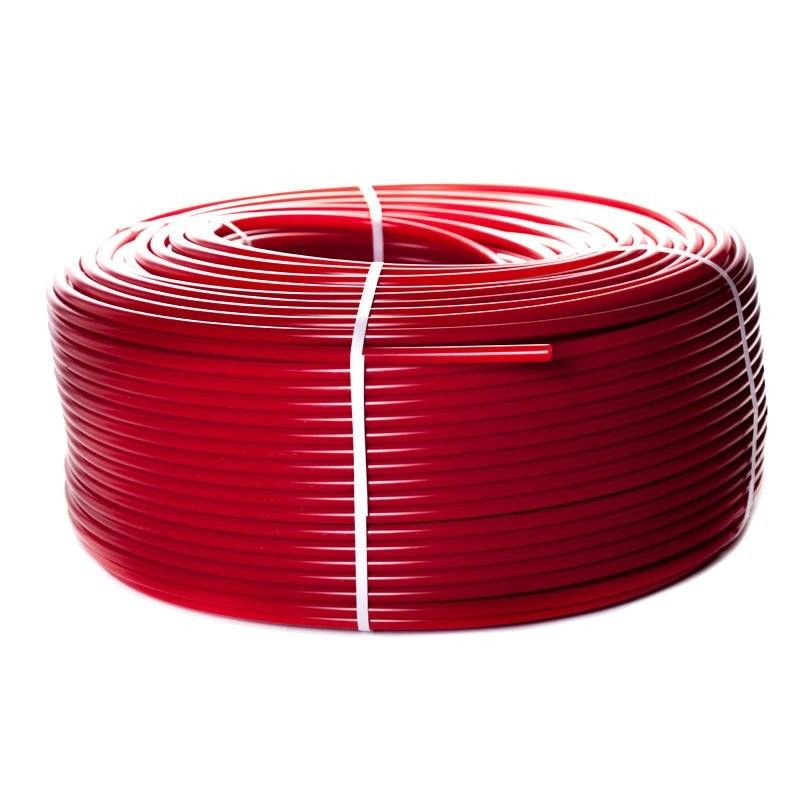

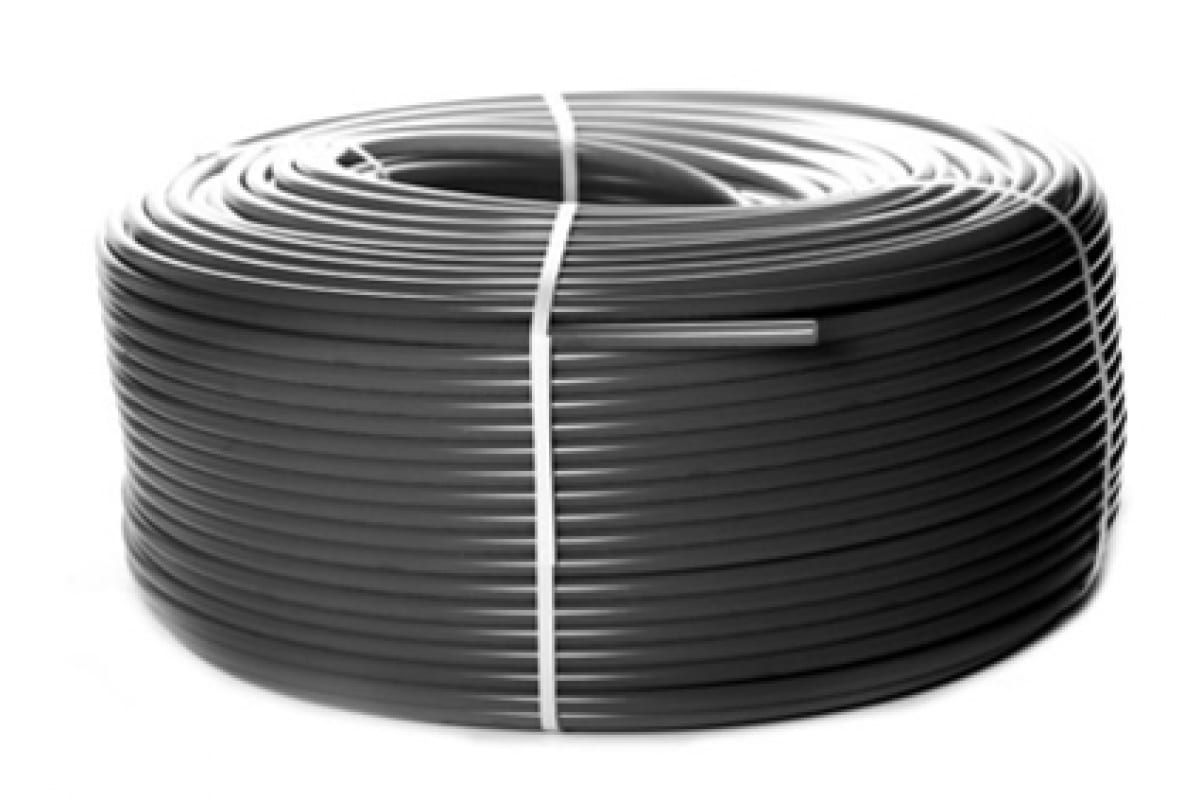

Бухта PEX трубы

Трубы PEX

Трубы из сшитого полиэтилена (PEX, где PE — PolyEthylene, X-Cross-Linked) получили такое свое название из-за особой внутренней структуры полимера. В сшитом полиэтилене в процессе специальной технологии производства образуются трехмерные молекулярные связи(сшивки), довольно существенно меняющие характеристики материала. Такой полиэтилен по прочности сравнивают с материалами с кристаллической решеткой, труба из него выдерживает высокие температуры долгое время, даже при прямом воздействии огня может восстановить свою форму (эффект памяти), не разрушается при минусовых температурах, а при полном сгорании разлагается на экологичные углекислый газ и воду. Полимерное изделие всегда образует свою форму под воздействием температуры и химических веществ, и трубы из сшитого полиэтилена могут быть произведены по разным технологиям, отраженным в названии — PEX-a, PEX-b, PEX-c, PEX-d. . Кроме метода производства, разные типы сшитого полиэтилена отличаются степенями сшивки. Под «степенью сшивки» понимается процентное отношение полиэтилена с трехмерными молекулярными связями к общей массе.

Виды сшитого полиэтилена

Трубы, произведенные методами PEX—c и PEX—d менее распространены, поскольку первый в силу своей неэкологичности производства вообще запрещен в некоторых странах, и оба в силу невозможности обеспечить равномерность воздействия радиоактивного источника либо азотной смеси не могут претендовать на стабильность характеристик по длине и ширине трубы. При производстве PEX-с иногда с целью равномерности сшивки вместо источника электронов — бетатрона применяют помещение трубы внутрь камеры с радиоактивным кобальтом, это дешевле, но безопасность таких труб впоследствии подвергается сомнению.

Особенным типом труб являются изделия из PERT — термостойкого полиэтилена, по свойствам близкие к сшитому полиэтилену, но им не являющиеся. В данном виде полиэтилена сополимером является не бутен, как в обычном, а октен. Последний имеет молекулы большой протяженности и разветвленности, они сцепляются между собой, образуя пространственную структуру PERT, позволяющую выдерживать ему высокие температуры и ультрафиолетовые лучи. Однако, в отличие от PEX, имеющего межатомные, более прочные связи, он не способен длительно работать в условиях высоких температур и давления и обладает меньшей кислотоустойчивостью.

PEX—a, пероксидный — маркировка сшитого полиэтилена, получаемого при воздействии органических пероксидов и гидропероксидов. Они добавляются в общую массу полиэтилена при его расплавлении и только затем уже из преобразованного материала формируется труба. Пероксиды относятся к особо опасным веществам, их производство очень высокотехнологично и дорого. Предварительная сшивка происходит уже в общей массе полиэтилена и этот процесс требует жесткого температурного контроля. Такой метод производства наиболее дорогой и труба образуется с наибольшей степенью сшивки, это делает ее жестче, чем трубы из других типов сшитого полиэтилена.

Однако на прочность трубы влияет не только степень сшивки и жесткость, но и тип образующихся связей внутри материала, поэтому и другие методы производства сшитого полиэтилена позволяют добиться необходимых эксплуатационных характеристик.

PEX—b , силановый— маркировка сшитого полиэтилена, полученного воздействием органосиланидов, соединений кремния с органическими радикалами. Силаниды относятся к ядовитым веществам. После первого этапа воздействия силанидов на полиэтилен его обрабатывают водой или водяным паром в присутствии оловянного катализатора, после чего химический процесс образования трехмерной молекулярной решетки заканчивается.

Когда производство PEX-b только зарождалось и имело небольшие объемы, при таком методе случалось неравномерное воздействие силанов на сшивку по длине и ширине трубопроводов по сравнению с пероксидным методом, когда реагент действует во всей расплавленной массе полиэтилена. Однако подбор правильной дозировки реагента, соблюдение температурных и временных параметров обработки трубы при автоматизации процесса PEX-b исключает эту проблему. Трубы, выпущенные на предприятиях с многокилометровым объемом производства имеют стабильные прочностные характеристики по всей длине, а вот небольшим фабрикам добиться этого труднее.

Не следует опасаться сертифицированных труб известных производителей, применяемых в питьевом водоснабжении и произведенных таким методом сшивки полиэтилена, хоть кремниевые соединения и очень опасны. Кремневодороды — самые опасные из них, применяются для сшивки PEX-b только в кабельной промышленности, а для водопроводных труб применяются органосиланиды, которые при сшивке либо переходят полностью в химически нейтральное состояние, либо превращаются в химически нейтральный органический спирт, вымываемый при гидратации (обработке водой) трубы.

«Эффект памяти»

Любой сшитый полиэтилен в отличие от обычного, обладает «эффектом памяти», то есть труба из этого материала после нагрева стремится восстановить свою форму. При этом труба из PEX-a стремится восстановить прямую форму, поскольку полиэтилен образовал межмолекулярные связи в общей массе, до получения формы трубы, а трубы PEX-b и PEX-c будут стремиться к форме круга, ведь их сшивка закончилась, когда труба была уже в в виде бухты.

Труба РЕХв после нагрева и восстановления

Для удобства монтажа труб из РЕХ там, где нужно чтобы она сохранила изогнутую форму некоторые производители предлагают готовые решения, например, REHAU для системы теплых полов разработала монтажные маты Varionova, а в местах прохода труб открытым способом — желоба, в которые укладываются изогнутые участки трубопровода.

Монтажная система Varionova

Антидиффузионный или кислородозащитный слой

Труба РЕХ с антидиффузионным слоем при нагреве и восстановлении

Часто среди труб из сшитого полиэтилена можно увидеть название «труба с антидиффузионным слоем» и она при воздействии больших температур на ее участок восстановит свою форму с небольшими складочками в месте сгиба. Этого не следует бояться, свойства самого полиэтилена при этом не изменились, прочность трубы не уменьшилась, в этом месте отслоился антидиффузионный слой.

Труба с кислородозащитным слоем

Антидиффузионный или кислородозащитный слой (EVOH) является важным дополнением к трубам из сшитого полиэтилена, выбираемого для монтажа системы отопления и им не стоит пренебрегать при покупке. Любая система отопления имеет в своем составе стальные и алюминиевые элементы: котлы, рабочие колеса насосов, краны, участки трубопроводов.. Они подвергаются коррозии, если в перемещаемом теплоносителе содержится растворенный кислород. Автоматические воздухоотводчики удаляют излишек кислорода только если он выделился из теплоносителя и не способны полностью решить проблему коррозии.

Кислород проникает через толщу полиэтилена и растворяется в воде. Процесс называется диффузией газов, возникает при разности парциальных давлений газообразного вещества в воздухе и в воде. Парциальное давление кислорода в воздухе при нормальных условиях 0,147 бара. Теплоноситель в системах отопления специально подготавливают, воду в котельных или тепловых пунктах деаэрируют с помощью специальных установок. Парциальное давление в абсолютно деаэрированной воде — 0 бар и растёт по мере насыщения кислородом воды.

Кислородопроницаемость трубы из сшитого полиэтилена с толщиной стенки 2 мм, диаметром 16 мм при температуре воздуха 20 ºС составляет 670 г/м³·сут. При этом СНИП 41-01-2003 «Отопление, вентиляция и кондиционирование» в п.6.4.1 регламентирует:

«…Полимерные трубы, применяемые в системах отопления совместно с металлическими трубами (в том числе в наружных системах теплоснабжения) или с приборами и оборудованием, имеющим ограничения по содержанию растворенного кислорода в теплоносителе, должны иметь кислородопроницаемость не более 0,1 г/м сут…»

Обычная труба из сшитого полиэтилена без антидиффузионного барьера при диаметре 16 мм, толщине стенки 2 мм и длине 100 м. в год пропустит в воду 3416 г. кислорода, что приведет к выпадению на стенке в виде ржавчины около 7,9 кг железа, а еще около 4 кг железа будет находиться в теплоносителе, загрязняя его. Если принять защиту трубы антидиффузионным слоем максимально допустимой по норме, то есть когда проникновение кислорода не превышает 0,1 г/м³ в сутки, то за год труба такого же диаметра и длины приведет к коррозии максимум 1,82 г. железа, что в 6500 раз меньше. Очевидно, что для систем отопления следует применять только трубы из PEX с антидиффузионным слоем.

При монтаже трубопроводов из PEX в бетонных стяжках и постоянных температурных колебаниях никаких разрушений стяжки, отслоения плитки не наблюдается. Этот полимер обладает низшим модулем упругости по сравнению с другими материалами, из которых изготавливаются трубопроводы и за счет этого гасит напряжение, возникающее при температурном расширении трубы.

Производство сшитого полиэтилена — высокотехнологичный процесс и главное — его соблюдение при любом методе. Иногда производители, стремясь к удешевлению продукции выдают обычный полиэтилен за сшитый, внешне их отличить сложно. Главная отличительная черта материала, по которой можно отличить модифицированный полиэтилен от обычного — его температурная устойчивость. Вот так выглядит труба из обычного и сшитого полиэтилена, нагретая до 150-180 град С в печи в течение 30 минут.

Труба из обычного и сшитого полиэтилена при нагреве

Производителей сшитого полиэтилена известно сегодня большое количество, но поскольку такой материал получается с правильными свойствами лишь при непременном соблюдении технологии, применении недешевых реагентов и сложного автоматизированного оборудования, при выборе отдают предпочтения известным маркам, таким как Uponor, Altstream, HLV, TAEN, VALTEC, REHAU.

Соединение PEX-труб

Соединение PEX-труб производится с помощью специальных фитингов:

—пресс-фитингов — неразъемное, очень прочное соединение, выдерживает давление до 5-6 атм. Понадобится ручной или гидравлический пресс.

Прессфитинг

—фитингов с надвижной гильзой или обжимных фитингов — разъемное соединение, может быть использовано для холодных и горячих систем, выдерживает давление до 2,5 атм.

Обжимной фитинг

Трубы из полиэтилена, произведенного методом «в» не соединяют фитингами с надвижной гильзой, поскольку при таком методе конец трубы расширяется с помощью экстрактора. Относительное удлинение при разрыве PEX-b ниже аналогичного показателя у PEX-a за счет более прочных силановых связей и такое расширение трубы приводит к накоплению микротрещин, сокращающих срок службы соединения.

—электросварных фитингов-требует специального инструмента и навыков, используется редко, по прочности соединение близко к монолиту.

Трубы известного производителя UPONOR могут быть соединены специальным запатентованным видом фитингов Q&E (Quik and Easy, «быстро и легко»), с помощью их процесс занимает 30 секунд.

Быстрое соединение Uponor

REHAU изобрел особое соединение с надвижной гильзой, которое в своем составе не имеет резиновых уплотнительных колец, со временем выходящих из строя, а сама труба проникает при обжиме в узел, тем самым обеспечивая очень высокую долговременную надежность. Для монтажа применяется специализированный инструмент RAUTOOL, который всегда есть у профессиональных партнеров REHAU.

Монтажный инструмент Rautool

Для монтажа труб из сшитого полиэтилена достаточно ручного инструмента, сам процесс несложен, поэтому такие трубы очень распространены при прокладке внутренних сетей в доме или квартире.

При прокладке в земле трубы рекомендуют укладывать в защитных чехлах, поскольку мягкие стенки трубы доступны для грызунов и они могут повредить их.

Устойчивость к высокой температуре и давлению делает этот материал одним из самых распространенных при устройстве теплых полов.

Сшитый полиэтилен разрушается при воздействии солнечного света, поэтому с такими трубами обычно ведут скрытый монтаж, внутри стен.

Соединения ведут только в местах установки тройников, сама труба очень гибкая и легко образует повороты, следует лишь крепить ее к основанию, поскольку в свойстве материала — восстановить свою форму после изгиба. Удобными и создающими малое гидравлическое сопротивление являются латунные уголки с площадкой под крепление компании REHAU

Труба из модифицированного полиэтилена одинаково может быть применена и в системах питьевого водоснабжения, и в отопительных контурах, и при монтаже системы подачи горячей воды. Розовые трубы PINK от REHAU универсальны для радиаторного отопления и системы теплых полов, что позволяет сэкономить до 20% на покупке материалов, ведь остатки от теплых полов легко можно использовать для подключения радиаторов, и наоборот.

При подаче питьевой воды по трубам желательно отсутствие контакта жидкости с любыми металлическими деталями системы, поэтому REHAU выпускает полимерные фитинги с нажимной гильзой RAUTITAN.

Нажимная гильза REHAU

Трубы из PEX позволяют упростить и облегчить монтажные работы, их несложно транспортировать, они не требуют погрузочно-разгрузочных работ, специальных электрических агрегатов для сварки, все это делает их очень распространенным материалом для создания внутренних инженерных сетей зданий.

Трубы из сшитого полиэтилена: выбор, монтаж и ремонт

Часто, приступая к строительству или капитальному ремонту, мы уделяем огромное внимание материалам для несущих стен, фундамента и отделки, а о трубах думаем в последний момент. Правильно ли это? Ведь от качества инженерных сетей будет зависеть не только комфорт, но и наша безопасность. Поэтому давайте посмотрим на последние достижения в этой области.

Статьи по теме:

Полиэтилен прочнее металла?

Для монтажа отопительной системы и водопровода в жилом помещении специалисты советуют использовать трубы из сшитого полиэтилена. Их высокие характеристики обусловлены технологией изготовления: молекулы полиэтилена сшиваются друг с другом, образуя прочнейшую связь. При этом материал приобретает надежность металла, но сохраняет свои преимущества:

• Небольшая масса;
• Прочность: ПЭ трубы долговечны, они могут использоваться при температурах от +90 до -50 градусов без риска деформации или появления трещин даже в местах надрезов;
• Стойкость к коррозии: в отличие от металла, полиэтилен не ржавеет, не эмиссирует в воду никаких элементов, и на нем практически не появляется отложений, так как взаимодействие полиэтилена с окружающей средой минимально;
• Хорошая усадка и оптимальная гибкость;
• Низкая теплопроводность.

Однако полиэтилен имеет и недостатки:

• Проницаемость для кислорода. На самом профиле это не отразится, а вот металлические элементы системы водопровода или отопления при контакте с кислородом начинают коррозировать значительно быстрее;
• Относительно узкий температурный диапазон: повышение температуры воды даже на несколько градусов значительно снижает долговечность труб РЕХ, поэтому для старых отопительных систем они не подходят;
• Мягкость материала может сделать трубы из сшитого полиэтилена легкой добычей грызунов. На практике это случается не часто, но если система размещается в подвальном помещении, крыс нельзя сбрасывать со счетов.

Дорого – не всегда правильно

Трубы из сшитого полиэтилена, или РЕХ, значительно варьируются по технологии производства и другим параметрам. Прежде всего, разберемся с методом сшивки полиэтилена. Считается, что самые качественные (они же – самые дорогие) – трубы РЕХ-а, так как они имеют самую жесткую сшивку.

На практике излишняя жесткость может уменьшать прочность материала.

Степан Быков, эксперт

В опытах лучше всего показал себя полиэтилен с маркировкой PEX-b. А вот профили РЕХ-с могут быть опасны: при их производстве используют радиоактивные элементы.

Второе – способность восстановления формы после деформации. Опять же, явных преимуществ дорогие материалы здесь не показали. Разница лишь в том, что трубы PEX-b и РЕХ-с при восстановлении стремятся к слегка изогнутой форме. На работоспособность системы это не влияет.

Третье – безопасность. Есть мнение, что самые экологически чистые – профили РЕХ-а. Отчасти это так, поскольку некоторые разновидности маркировки PEX-b содержат опасные для человека вещества. Однако эти «опасные» составы, согласно ГОСТу, используются только в производстве кабелей. Поэтому при выборе здесь надо ориентироваться на гигиенический сертификат, а не на слухи.

Четвертое – равномерность сшивки. Здесь все зависит от производителя. На небольшом производстве нет возможности использовать высокотехнологичное оборудование, поэтому, действительно, трубы PEX-b и РЕХ-с таких брендов значительно уступают РЕХ-а по равномерности спайки полиэтилена. Однако крупные производители подобные проблемы решили, поэтому здесь выбор надо делать не между маркировкой, а между заводом-изготовителем.

И последнее. Считается, что сшитый полиэтилен можно использовать для инженерных систем, где температура достигает 95 градусов. Так вот, если на этикетке к профилям вы увидите эту цифру в графе «условия эксплуатации» — не покупайте их.

Материал РЕХ действительно может выдержать температуру в 95 градусов, но именно выдержать, однократно и недолго. В долгосрочном периоде он рассчитан на работу при +90, но не больше. Поэтому для старых отопительных систем этот материал не подходит.

Собираем водопровод своими руками

Вам понадобятся: острый секатор или нож и компрессионные фитинги.

Трубы РЕХ производятся в расчете на широкое применение для жилых помещений и монтаж без использования узкоспециализированного оборудования. Профили до 110 мм герметично соединяются при помощи компрессионных фитингов , эти крепления – многоразовые, поэтому при необходимости можно будет произвести демонтаж.

Прежде чем осуществлять монтаж труб из сшитого полиэтилена, выполните четкий чертеж и разметку и еще раз все проверьте. Теперь, когда все готово, а трубы разрезаны, приступаем. На конец профиля в том месте, где будет монтаж, надеваем обжимную гайку, на неё – уплотнитель, затем трубу насаживаем на штуцер фитинга настолько глубоко, насколько это возможно. Теперь аккуратно наворачиваем гайку на резьбу фитинга, и монтаж готов.

Такая система имеет свои преимущества и недостатки. Её плюсы – это простота и доступность, а также возможность демонтажа. Минусы – на качество соединения значительно влияет уплотнитель, механические воздействия могут нарушить герметичность, и такой монтаж нельзя использовать для труб большого диаметра. Но для небольших домашних систем отопления и водопровода такой монтаж подходит идеально, главное – расположить их в недоступном для случайных смещений месте.

В промышленности и профессиональном строительстве ПЭ трубы соединяют напрессовочными фитингами либо сваркой. В том и другом случае требуется особый инструмент, знания и опыт, поэтому монтаж таких коммуникаций лучше доверить специалистам.

Скорая помощь для ваших труб

Профили РЕХ достаточно надежны, они легко переносят перепады давления, могут восстанавливать форму после деформации и не трескаются при ударах. Однако и они не идеальны. Ремонт труб из сшитого полиэтилена заключается в удалении поврежденного участка. Конечно, если водопровод по каким-то причинам был поврежден, а запасного отрезка под рукой нет – можно наложить муфту, но воспринимайте это именно как временную экстренную меру. Слишком велик риск, что муфта начнет протекать. Второй вариант – когда течь дает не сама труба, а место стыка. Здесь придется менять фитинг. Это может произойти из-за смещения конструкции либо из-за некачественного уплотнителя. Во втором случае полезно будет тщательно выбрать новые фитинги и закупить сразу полный комплект в расчете на всю конструкцию. Ремонт труб из сшитого полиэтилена большого диаметра лучше доверить специалистам.

Выбор за вами

Итак, подведем итоги:

Трубы из сшитого полиэтилена с успехом применяются для монтажа водопровода и системы отопления в жилом помещении, однако их можно использовать только в том случае, если постоянная температура воды не больше, чем 90 градусов.

Качество труб РЕХ зачастую определяется не ценой и маркировкой, а добросовестностью производителя.

Благодаря небольшому весу и гибкости сшитого полиэтилена монтаж и ремонт системы из труб до 110 миллиметров вы можете осуществить самостоятельно, а для работы с профилями больших диаметров лучше привлечь специалистов.

Конечно, нельзя сказать, что трубы из сшитого полиэтилена – это идеальный вариант. Каждый вид материалов имеет свое предназначение, преимущества и недостатки, поэтому выбор остается за вами.

Преимущества сшитого полиэтилена PEX для водопроводных труб

Фотографии предоставлены ТК

Трубы из сшитого полиэтилена (PEX)

изготовлены из пластика, структурно модифицированного для обеспечения прочности на удар/растяжение, уменьшенной усадки, устойчивости к высоким температурам/давлению, а также устойчивости к ползучести, химическим веществам и трещинам.

Благодаря этим качествам ржавые водопроводные трубы могут уйти в прошлое для многих домовладельцев. Сантехнические трубы PEX по самой своей природе не повреждаются и не подвергаются коррозии.Коррозия представляет собой электролитический процесс, требующий наличия электропроводящих материалов. Полиэтилен, с другой стороны, является диэлектрическим материалом — его можно использовать в качестве изоляционного материала для электрических проводников — и его роль в качестве диэлектрика делает коррозию невозможной с научной точки зрения. Гладкие внутренние стенки трубы PEX также делают ее устойчивой к накоплению минералов (т. е. образованию накипи) при использовании как с жесткой, так и с мягкой водой. Без специальной обработки или добавок его вода поддерживает постоянное давление и поток в течение длительного времени.PEX также устойчив к надрезам и истиранию и помогает минимизировать передачу шума. При использовании в трубопроводах этот материал особенно тихий благодаря своей гибкости и способности поглощать скачки давления. (Более жесткие материалы трубопроводов чувствительны к шуму гидравлического удара, который слышен по всей конструкции.) Большая часть труб PEX производится в соответствии со следующими стандартами: ¹

• ASTM International F 876, Стандартные технические условия для трубок из сшитого полиэтилена (PEX) .
• ASTM F 877, Стандартные технические условия для сшитого полиэтилена (PEX) пластика Системы распределения горячей и холодной воды .
• Canadian Standards Association (CSA) B 137, Сборник термопластичных напорных труб (см. B 137.5).

Манифест коллектора

Коллекторные водопроводные системы

PEX представляют собой центры управления, подающие гибкие линии подачи к отдельным приборам. Холодная вода подается из магистрального водопровода, а горячая вода поступает из водонагревателя.Давление поддерживается за счет входящей сервисной линии и непрерывного встроенного резервуара. Фото предоставлено Vanguard Piping Systems Inc.

Одно из самых больших преимуществ сантехники PEX связано с тем, насколько легко этот материал подходит для параллельных (или «коллекторных») систем, которые устраняют скрытые, промежуточные соединения, а также обеспечивают меньшие габаритные размеры труб, повышая эффективность использования воды и энергии. ² Согласно исследованию Исследовательского центра Национальной ассоциации домостроителей (NAHB), при использовании с централизованно расположенным нагревателем по потребности этот тип системы может обеспечить от 17 до 35 процентов ежегодной экономии энергии горячей воды (как более подробно рассматривается далее в этом документе). статья).

Коллекторные водопроводные системы, по сути, представляют собой центры управления, питающие гибкие линии подачи горячей и холодной воды к отдельным приборам.

Легкие термопластиковые коллекторы диаметром 32 мм (1,25 дюйма) легко подсоединяются к основным линиям обслуживания/крепления. Запорные клапаны встроены в каждый порт для индивидуального управления линиями и потоком отдельных приспособлений. Поскольку требуется меньше фитингов (по сравнению с жесткой сантехникой), системы могут использовать линии подачи 9,5 мм (0,4 дюйма) для отдельных светильников.

Сантехнические коллекторы монтируются в доступных местах, таких как стены подвала или служебные туалеты, чтобы обеспечить доступ для отключения отдельных приборов. Тем не менее, несмотря на то, что коллектор из термопластика должен располагаться рядом с водонагревателем, рекомендуется расстояние 914 мм (36 дюймов) по вертикали и 457 мм (18 дюймов) по горизонтали. (Противоположные коллекторы портов могут быть установлены между стойками каркаса.)

Медь

можно использовать для магистральной линии в дом и, при плитном фундаменте, для подземных линий на первом уровне.Специальные фитинги позволяют прикреплять водопроводные линии PEX непосредственно к меди, при этом трубка скользит по фитингам, а металлический хомут обжимается для герметизации соединения. Трубы PEX также можно использовать под бетонными плитами, но они имеют тенденцию двигаться до/во время укладки бетона.

Пластмассовые коллекторы, использующие гибкие трубы PEX, могут быть установлены намного быстрее, чем многие аналоги жесткой системы.

Трубопровод

PEX устанавливается только с двумя фитингами на линию — один на коллекторе и один на переходном фитинге приспособления.Один отрезок трубопровода может проходить непосредственно от коллектора через шпильки и вокруг препятствий к арматуре, прежде чем он будет закреплен зажимами и отрезан.

Параллельные установки PEX с центральными коллекторами снижают перепады давления и способствуют максимально быстрой подаче горячей воды. Узлы с удаленными коллекторами могут помочь минимизировать количество трубопроводов и фитингов, исключить пайку открытым пламенем и сбалансировать давление во всей водопроводной системе.

Основное преимущество параллельных систем для владельцев домов/зданий заключается в их возможности одновременного использования нескольких светильников без существенных изменений давления/температуры. Сокращая водопроводную сеть, системы также помогают увеличить скорость воды и быстро доставить горячую воду к приборам, что, в свою очередь, экономит воду, которая в противном случае тратится впустую, когда пользователи включают кран в ожидании достижения идеальной температуры.

Кроме того, потеря тепла может быть меньшим фактором при использовании PEX, поскольку пластик обладает лучшими теплоизоляционными свойствами, чем некоторые традиционные материалы для сантехники. Техническое обслуживание пластиковых коллекторов также относительно просто, потому что клапаны позволяют управлять отдельными приспособлениями, отключать и обслуживать.

Безопасность питьевой воды

Во многих случаях трубы в здании – последнее, чего касается вода, прежде чем кто-то выпьет. Неспособность PEX к коррозии, очевидно, является важным фактором, делающим его желательным материалом для обеспечения безопасности питьевой воды. Кроме того, материал устойчив к выщелачиванию, точечной коррозии и накоплению минералов.

Трубы

PEX сертифицированы Национальным санитарным фондом (NSF) и CSA на отсутствие токсинов и тяжелых металлов. Трубы, изготовленные из этого материала, соответствуют требованиям NSF P 171, Стойкость к хлору пластиковых материалов для трубопроводов и ASTM F 2023, Стандартный метод испытаний для оценки стойкости к окислению труб и систем из сшитого полиэтилена (PEX) . Горячая хлорированная вода для защиты от хлора.При pH 5,0 и pH 10,0 трубы PEX соответствуют стандартам NSF/Американского национального института стандартов (ANSI) 61, «Компоненты системы питьевой воды — воздействие на здоровье» , стандартам контроля качества и мониторинга.

Ограничения — реальные и ошибочно

Учитывая эти преимущества, некоторые могут быть удивлены, увидев, что технология не получила мгновенного признания в основной практике строительства. Одно заблуждение состоит в том, что некоторые трубы PEX могут стать жесткими и их будет трудно использовать при низких температурах. Тем не менее, такие стандарты, как ASTM F 1960, Стандартные технические условия для фитингов холодного расширения с армирующими кольцами PEX для использования с трубками из сшитого полиэтилена (PEX) и ASTM F 1807, Стандартные технические условия для фитингов с металлическими вставками, использующих медное обжимное кольцо для трубок из сшитого полиэтилена (PEX) SDR9 , учитывают устойчивость к холодным погодным условиям.

По сравнению с жесткими аналогами, PEX требует большего количества труб, что увеличивает первоначальные затраты на материалы. Ограничения по использованию/обращению, связанные с установкой пластиковых труб, требуют надлежащего обучения, а также контроля на месте.Не все трубопроводы PEX совместимы с описанными выше коллекторными системами, и может потребоваться специальное оборудование для монтажа трубопроводов. Наконец, сама природа коллекторных систем требует дополнительного планирования на этапе проектирования, поскольку A/E должен определить наилучшие места и наиболее эффективный способ прокладки ответвлений PEX.

Преимущества установки

Трубы

PEX были включены в несколько проектов в рамках полевых оценок Партнерства по продвижению технологий в жилищном строительстве (PATH) Министерства жилищного строительства и городского развития США (HUD), таких как установка 2001 года в жилом комплексе Oakwood Homes ‘Green Valley Ranch. в Денвере, Колорадо.В статье, размещенной на Toolbase (информационный сайт жилищного строительства Исследовательского центра NAHB), Пол Кох, директор Paul Koch Plumbing, объясняет, что его бригада прошла обучение у представителя производителя труб PEX и во время посещения места, где система была успешно установлена. . ³

Бригаде Коха изначально было трудно просверлить отверстия в шпильке рядом с коллектором в точном соответствии с выпускными отверстиями, однако они решили эту проблему, просто просверлив отверстия большего размера.

По словам Дона Карпентера из Oakwood, его команда начала использовать пластиковый водопроводный коллектор с PEX летом 2000 года, узнав об уменьшении трудозатрат (и, в свою очередь, сокращении времени цикла строительства) и снижении долгосрочных затрат. В проекте «Зеленая долина» использовались балки с открытой стенкой, что увеличило затраты на материалы для каркаса, но упростило установку, поскольку избавило от необходимости сверлить или выбивать отверстия. Карпентер говорит, что балки с открытой стенкой давали достаточно места для прокладки труб, а также проводов и воздуховодов.

Бригада обнаружила, что канализационные/вентиляционные трубы должны быть установлены до PEX, чтобы не повредить трубы эпоксидными смолами. Они также рекомендовали промывать основной водопровод с улицы перед тем, как пропустить воду через коллектор, чтобы удалить песок/грязь с уличной линии. Чтобы облегчить работу над головой, бригада использовала ходули, обычно используемые подрядчиками по гипсокартону. Для проекта Oakwood обрезка пластиковой сантехники была аналогична обычной системе. Поскольку многие места крепления были снабжены медными ответвлениями в процессе черновой сборки, их соединение ничем не отличалось от традиционных методов.Однако в местах без ответвлений процесс был несколько другим. На черновом этапе эти трубы были оставлены длинными, чтобы они доходили до дна крана. При обрезке на конец трубы обжимался специальный запатентованный компрессионный фитинг, который крепился непосредственно к резьбе крана. Поскольку коллектор был подсоединен во время черновой обработки, система была готова к использованию после подсоединения светильников.

Безбаковая задача: системы горячего водоснабжения и энергосбережения

Установщики должны руководствоваться рекомендациями по минимальному радиусу изгиба в своем руководстве, стараясь не перерезать и не перегнуть трубку PEX.Существуют также муфты и фитинги для ремонта поврежденных труб или изменения направления за пределами этого радиуса.

Исследовательский центр NAHB Сравнительный анализ производительности жилых систем горячего водоснабжения рассмотрел оценки экономии энергии для различных систем горячего водоснабжения посредством еженедельных испытаний и ежегодных симуляций. ⁴ Отчет основан на исследовании, измеряющем энергетические характеристики медных труб в конфигурации дерева и альтернативы PEX в параллельной конфигурации с использованием как электрического нагревателя накопительного бака, так и потребности (т. е. безбаковая) система.

С помощью инструмента моделирования переходной энергетической системы (TRNSYS) модель энергопотребления для каждой системы горячего водоснабжения была откалибрована с использованием коэффициентов теплопередачи, определенных по экспериментальным результатам. ⁵ Годовое моделирование показало 12-процентное увеличение общей эффективности системы в домах с интенсивным использованием воды, использующих водонагреватель по требованию с параллельным трубопроводом PEX над резервуаром для хранения с медными трубами, и повышение эффективности на 26 процентов в домах с низким использованием.После того, как общая выходная энергия каждой системы была нормализована, экономия электроэнергии водонагревателями по требованию с параллельным трубопроводом по сравнению со стандартной системой медных резервуаров/деревьев составила 34 процента для домов с низким уровнем использования и 14 процентов для домов с интенсивным использованием.

Однако повышение эффективности системы водяного отопления дает дополнительные устойчивые преимущества, чем простое снижение затрат на электроэнергию. Поскольку время, необходимое для запуска прибора для достижения желаемой температуры, было сокращено, объем сбрасываемой воды также может быть уменьшен.Точно так же вода может быть сэкономлена в параллельных системах PEX, поскольку кратковременное непреднамеренное использование горячей воды (например, однорычажные краны, случайно установленные в неправильном положении) должно быть устранено с помощью нагревателей по требованию, которые не активируются при низких скоростях потока.

Радость PEX

PEX привлекает не только профессионалов отрасли. Путеводители общего интереса и непрофессиональные строительные ресурсы все чаще рекламируют преимущества PEX в качестве материала для трубопроводов. Stanley Complete Plumbing говорит: «Подающая труба будущего может быть уже здесь… PEX — мечта установщика. Его легко резать, и он достаточно гибкий, чтобы аккуратно сгибать углы… PEX — идеальный материал, если вы хотите заменить старые оцинкованные трубы, потому что его можно протянуть сквозь стены». ⁶ Компания Home Depot, ориентированная на массовый рынок, Plumbing 1-2-3 называет PEX «идеальным выбором», ссылаясь на его «хорошую устойчивость к износу, нагреву и высокому давлению, необходимые для подачи, а также простоту сборки. ⁷ «Вместе с этими строителями-любителями, по мере того, как все больше профессионалов в области строительства/дизайна исследуют возможности сшитого полиэтилена, будут реализованы долгосрочные преимущества системы».

---

Beyond Жилой водопровод и лучистое отопление
Другие области применения систем труб PEX

В дополнение к внутренней сантехнике и системам лучистого обогрева пола для небольших (не)жилых строительных проектов, трубы из сшитого полиэтилена (PEX) подходят для целого ряда других применений.Поскольку стандарты продолжают разрабатываться, а новые технологии производства исследуются, использование PEX растет.

Снег/таяние льда
Трубы PEX можно использовать для создания гидравлической системы, предназначенной для улучшения удаления льда и снега. Циркуляция жидкости-теплоносителя (например, смеси антифриза и воды) по трубам PEX может снизить затраты на техническое обслуживание внутри и снаружи помещений и потенциально помочь снизить финансовые обязательства.

Кондиционирование газона
Вегетационный период естественного травяного покрова можно продлить за счет установки труб PEX в слое почвы газона.Жидкость циркулирует при различных температурах, чтобы мягко прогреть корни, что поможет обеспечить оптимальную температуру корневой зоны.

Сшитый полиэтилен (PEX / XLPE) Области применения

Кабель с изоляцией из сшитого полиэтилена имеет ряд преимуществ по сравнению с другими типами проводов и кабелей. И, вероятно, поэтому так много различных отраслей промышленности используют уникальные свойства кабеля. См. ниже для некоторых из большего количества приложений населения.

Сантехника

Наиболее популярной отраслью, в которой используется сшитый полиэтилен, является сантехника. До использования труб и трубопроводов PEX предпочтительным выбором была медь. Хотя это все еще удобный вариант, PEX становится все более и более популярным благодаря своей гибкости во время установки. Он также устойчив к коррозии и хорошо работает в широком диапазоне температур, что позволяет транспортировать как нагретую, так и холодную воду. Многие водопроводные системы имеют цветовую маркировку трубок — красный для горячей воды и синий для холодной — чтобы их было легко различить.О, тот факт, что он стоит в 10 раз меньше, чем медь, также влияет на решение!

Горнодобывающая промышленность

Трубы из PEX все чаще используются в горнодобывающей промышленности. Невероятное количество времени и денег тратится на установку, ремонт и техническое обслуживание трубопроводов в шахтах. PEX, благодаря простоте установки, уменьшает оба этих фактора. Поскольку трубы из сшитого полиэтилена могут выдерживать экстремальные давления и температуры, они эффективно работают в шахтах.

Электрический кабель

Высоковольтные кабели должны передавать различное количество энергии как под землей, так и над землей. Этот постоянный поток энергии во всевозможных направлениях требует сопротивления ударам током, искрению или чему-либо еще, что может вызвать пожар или другой потенциальный вред.

Фото: http://www.openelectrical.org/

Трубки из сшитого полиэтилена (аббревиатура, используемая для описания сшитого полиэтилена, когда речь идет о кабелях) служат идеальным изолятором для этих кабелей.Изоляция устойчива к погодным условиям, теплу и влаге, обеспечивая защиту медных проводов для эффективной и безопасной передачи энергии. Компания Performance Wire and Cable предлагает три кабеля из сшитого полиэтилена. Кабели RHW-2, USE-2 и RHH изготовлены из неизолированной меди с изоляцией из сшитого полиэтилена (XLPE), подходящей для многих кабельных систем.

Химическая промышленность

Резервуары для хранения из сшитого полиэтилена содержат все виды различных химикатов. Способность противостоять кислотной коррозии и нагреву делает его идеальным выбором для этих резервуаров для хранения химикатов.Это также снижает вероятность появления трещин в футеровке, что приводит к выходу из строя резервуара.

Линейные полиэтиленовые резервуары также имеют большое значение, но именно процесс сшивки отличает сшитый полиэтилен от линейных резервуаров. В отличие от сантехнической промышленности, сшитый полиэтилен стоит дороже, чем его конкуренты. Однако конечный продукт служит дольше из-за прочности и долговечности, которые дает сшивка. Это экономит деньги в долгосрочной перспективе из-за меньших затрат на техническое обслуживание, ремонт и замену.

Инфракрасное отопление

Трубы PEX — это надежный выбор для лучистого обогрева полов в жилых домах. Эта система отопления отличается от традиционных вариантов отопления тем, что нагревает полы и любые предметы, соприкасающиеся с полом. Лучистое отопление обеспечивает более равномерное и постоянное нагревание помещения.

Фото предоставлено: http://www.openelectrical.org/

Проще говоря, трубы PEX транспортируют нагретую воду в определенное место для обеспечения тепла. Стойкость сшитого полиэтилена к нагреву и способность принимать форму и направление в различных направлениях делают его идеальным для лучистого отопления.

Вне проводов и кабелей

Помимо вышеперечисленных применений, PEX/XLPE также используется в:

• Медицинской сфере
• Стоматологии

• Уход за газоном при температуре
• products

Сшитый полиэтилен используется с 1930-х годов. Поскольку технологии продолжают совершенствоваться и проводятся дополнительные исследования, можно ожидать, что трубы PEX будут все чаще и чаще появляться в более широком спектре отраслей, предлагая свои многочисленные преимущества.

Есть вопросы о PEX или XLPE? Хотите узнать о наших кабельных предложениях?

Преимущества сшитого полиэтилена (XLPE)

О сшитом полиэтилене

Сшитый полиэтилен (PEX или XLPE) существует уже довольно давно. Первые методы сшивания появились в 1930-х годах, и с тех пор практика продолжает развиваться, а другие процессы разрабатываются на протяжении многих лет. Сшивание — очень сложный процесс. Порошок сырья из сшитого полиэтилена формуется и перерабатывается в прочные, долговечные конечные продукты, обычно имеющие цилиндрическую форму, которую можно использовать для длинных труб.Если во время процесса сшивания степень слишком высока, материал может стать хрупким и вызвать растрескивание под напряжением. Если слишком низкое, физические свойства могут быть очень плохими и непригодными для использования. Но сделанная правильно, трубка может служить прочным и долговечным изолятором для различных проводов и кабелей, защищая их от всевозможных внешних элементов.

Сшитый полиэтилен часто используется для изготовления труб и шлангов в сантехнической промышленности. Вероятно, наиболее распространенной причиной использования PEX является замена традиционных труб из оцинкованной стали, меди и ПВХ из-за ржавчины, стоимости и тиражирования. Сшивание может решить проблемы с сантехникой по конкурентоспособной цене, а иногда его проще установить. Сшитый полиэтилен также может найти применение в электроэнергетике.

Крюк крана поднимает группу труб.

Важные преимущества

У сшитого полиэтилена много преимуществ. Некоторые включают в себя:

• Работы с различными диапазонами напряжения 600 В до 35 кВ
• обеспечивает механическую защиту
• может выдерживать экстремальное давление
• . Снижает уровни короткого замыкания и перегрузки
• Является более экономичным, чем традиционные решения
• Гибкий
• Влагостойкий

Сшитый полиэтилен, находящийся над землей или под землей, может быть выгоден для защиты важных проводов и кабелей от износа.Поскольку использование изоляции силовых кабелей из сшитого полиэтилена растет, мы рады, что компания Performance Wire and Cable находится в авангарде этого растущего прогресса. Для электрических кабелей всех диапазонов напряжения, особенно среднего напряжения, мы производим и предлагаем кабели с изоляцией из сшитого полиэтилена с нашими продуктами USE-2, RHW-2 и RHH.

Кабели с поперечно-сшитой изоляцией имеют максимальную температуру проводника 90°C и аварийный режим 140°C, хотя чаще всего используется диапазон от 90°C до 105°C.Учитывая все перечисленные выше преимущества сшитого полиэтилена, мы уверены, что вы сможете найти применение сшитому полиэтилену в зависимости от ваших потребностей в кабелях и проводах.



Сшитый полиэтилен (PEX) | Формовочная динамика, Inc.

Сшитый полиэтилен, более известный как PEX, является одним из новейших инженерных материалов. Впервые он был представлен в Северной Америке в середине 1980-х годов для использования в лучистом тепле. Сегодня он встречается в сантехнике из сшитого полиэтилена и имеет множество других применений.PEX является предпочтительной альтернативой поливинилхлориду (ПВХ), хлорированному поливинилхлориду (ХПВХ) или медным трубам, когда требуется поток горячей воды.

Сшитый полиэтилен удлиняет полимерную цепь и увеличивает прочность на растяжение. Затем его можно нагревать без движения, и этот процесс повышает стойкость к истиранию. Сшивание различных соединений с полиэтиленом дает различные характеристики PEX. В общем, три категории добавок производят разные типы PEX. Например, PEX-a обладает низким натяжением, более высокой гибкостью, он мягче и прочнее, чем облученный PEX.

Характеристики

Способность

PEX противостоять движению горячей жидкости является его самой отличительной характеристикой и основной причиной, по которой этот материал с годами завоевал популярность. Другие общие характеристики PEX включают:

• Высокая температура и давление
• Рассеивание скачков давления
• Морозостойкость
• Стойкость к хлору
• Использование в качестве транспорта для питьевой воды
• Коррозионная стойкость
• Химическая стойкость
• Устойчивость к скоростям
• Стойкость к растрескиванию (при наличии трещины вероятность образования паутины или роста меньше)
• Может подвергаться проникновению материалов в почву

Отрасли и приложения

Фитинги PEX широко используются в различных отраслях промышленности и являются одним из наиболее распространенных применений. PEX — популярный выбор в отраслях и приложениях, в том числе:

• Сантехника
• Нагрев и охлаждение
• Жилые и коммерческие системы распределения воды

• Изоляция для высоковольтных кабелей
• Химическая транспортировка
• Перевозка сточных вод и навозной жижи
• Распределение природного газа и морской нефти

Литье пластмасс под давлением с PEX позволяет производить детали, которые демонстрируют длительную износостойкость во многих средах.Однако это не лучший выбор, если требуется жесткость. Хотя он все еще находится в нижней части шкалы затрат, он немного дороже, чем обычный ПВХ. Выбор наилучшего материала требует тщательного понимания свойств материала, производительности и стоимости.

Преимущества и недостатки труб PEX

Сшитый полиэтилен

(PEX или XLPE) представляет собой гибкую пластиковую (полимерную) трубную трубу, которая в основном используется в водопроводно-канализационных системах горячего и холодного водоснабжения. За последние два десятилетия в Соединенных Штатах PEX также стал распространенной альтернативой меди, поливинилхлориду (ПВХ) и хлорированному поливинилхлориду (ХПВХ) для использования в качестве трубопроводов для питьевой (питьевой) системы холодной и горячей воды.

Монтаж труб PEX, как правило, быстрее, проще и дешевле, чем установка жестких труб, таких как медь или ПВХ. Трубопровод PEX является гибким, поэтому он может изменять направление и изгибаться вокруг углов без необходимости использования коленчатых фитингов, необходимых для жестких трубопроводов.

Трубы

PEX были изобретены в 1950-х годах и усовершенствованы в 1960-х годах для использования в системах напольного отопления. Хотя PEX обычно считается безопасным продуктом и допускается строительными нормами, материалы и компоненты, из которых состоит система, имеют несколько уязвимых мест, а несколько дефектных фитингов и систем, произведенных различными производителями, привели к утечкам и отказам системы.

Децинкификация

При изготовлении фитингов из латуни, используемых для соединения отдельных секций труб PEX, в медный сплав добавляют цинк для повышения прочности латуни. Исследования показали, что если уровень цинка в латуни слишком высок (обычно выше 30%), может произойти обесцинкование, во время которого цинк вымывается из латуни и образует порошкообразные отложения. Это приводит к засорению фитинга, уменьшению расхода воды и утечкам. Когда цинк вымывается из фитинга, полученная медь становится пористой и слабой, что приводит к протечкам и повреждению фитинга.

Хлор

Большая часть воды в США обрабатывается хлором в той или иной степени для дезинфекции водоснабжения.Было обнаружено, что хлор может вызвать окисление внутренней стенки трубы PEX, что в конечном итоге приведет к выходу из строя.

Ультрафиолетовый (УФ) свет

Как и в случае любой пластиковой трубы, ультрафиолетовый (УФ) свет может разрушить стабилизаторы в PEX, в результате чего труба станет хрупкой и в конечном итоге выйдет из строя. Чрезмерное воздействие солнечных лучей перед установкой может привести к выходу трубы из строя. Большинство производителей PEX допускают воздействие солнечного света не более 60 дней для обычных труб PEX и не более шести месяцев для труб PEX с добавлением ультрафиолетовых стабилизаторов во время производства.Исследования показали резкое снижение устойчивости к хлору даже после одной недели пребывания под прямыми солнечными лучами. PEX не следует использовать на открытом воздухе или в местах, подверженных воздействию солнечных лучей.

Проницаемость

Воздействие некоторых нефтепродуктов и кислорода на PEX увеличивает проницаемость трубопровода. В системах с замкнутым контуром, таких как системы лучистого теплого пола, кислород может вызвать коррозию нагревательного элемента. Если трубы PEX проложены под землей в почве, загрязненной пестицидами или нефтепродуктами, такими как метил-трет-бутиловый эфир (МТБЭ), они могут проникнуть через стенку трубы и загрязнить систему водоснабжения.

Химическое выщелачивание

Потенциальное химическое выщелачивание – еще один недостаток труб PEX. Из-за своего химического состава материал трубы PEX может выделять токсичные химические вещества, включая b изофенол (BPA) , MTBE, трет-бутиловый спирт (TBA) и другие.

Качество питьевой воды

Несмотря на то, что PEX прошел множество испытаний на качество воды, были проведены исследования, показывающие, что различные марки труб PEX влияют на качество воды и что они могут содержать достаточное количество загрязняющих веществ, которые влияют на запах и вкус воды.Чтобы снять опасения по поводу влияния PEX на качество воды, штат Калифорния требует, чтобы подрядчики промывали трубы PEX после установки.

Грызуны

Были случаи повреждения труб PEX после попытки истребить грызунов. Яд для грызунов обычно вызывает обезвоживание, а звук воды, движущейся по трубопроводу, как известно, заставляет грызунов пережевывать PEX, чтобы получить доступ к воде.

Судебные процессы

Судебные процессы

, связанные с PEX, касались как самого трубопровода, так и фитинга, используемого между секциями трубопровода. Сантехническая система Kitec® производства компаний PEX Inc. и IPEX USA, LLC стала предметом судебных исков. Трубопроводы Kitec® обычно окрашены в синий цвет для холодной воды и оранжевый цвет для горячей воды. Латунные фитинги, используемые в системах PEX, в том числе производства Uponor, Wirsbo и Aquapex, стали предметом судебных исков из-за преждевременного износа и утечек.

Если вы подозреваете, что в вашей собственности имеются дефекты PEX или фитингов, следует нанять опытного консультанта для определения состояния и степени дефектов.

Этот пост взят из первого издания книги Чака «Когда плохие вещи случаются с хорошими зданиями | Красные флажки в PCA: Справочное руководство по проблемным строительным материалам и условиям в США







Запахи питьевой воды, химические вещества, превышающие санитарные нормы, вызванные водопроводом «зеленого строительства»

20 октября 2014 г.

---

Эндрю Уэлтон, доцент Лайлсской школы гражданского строительства Purdue и отдела природоохранной и экологической инженерии, возглавляет исследование воздействия пластиковых труб на питьевую воду в экологически чистых зеленых зданиях в Соединенных Штатах. (Фото Университета Пердью/Джон Андервуд) Download Photo

WEST LAFAYETTE, Ind. – Было обнаружено, что несколько типов пластиковых труб в экологически чистых зеленых зданиях в Соединенных Штатах выщелачивают химические вещества в питьевую воду, которые могут вызывать запахи, а иногда существуют в количествах, которые могут превышать санитарные нормы.

Здания водопроводятся с использованием многих типов пластиковых труб для питьевой воды. К ним относятся трубы из сшитого полиэтилена (PEX), полиэтилена высокой плотности (HDPE), поливинилхлорида (PVC), хлорированного ПВХ (cPVC) и полипропилена (PP), сказал Эндрю Уэлтон, доцент Лайлсской школы гражданского строительства Университета Пердью. экологической и экологической инженерии.

Пластиковые трубы, как правило, дешевле, легче и проще в установке, чем металлические трубы. Сравнение 2012 года показало, что трубы PEX были наименее дорогими среди пластиковых труб, их стоимость составляла 43 цента за фут по сравнению с самой дорогой металлической медной трубой по цене 2,55 доллара за фут.

Тысячи долларов можно сэкономить во время строительства, установив пластиковые водопроводные системы вместо металлических, и сторонники утверждают, что пластиковые трубы требуют меньше энергии для производства, выделяя меньше углекислого газа по сравнению с металлическими трубами, что якобы делает их подходящими для экологически чистых зданий.

«Мало что известно о том, в какой степени пластиковые трубы, продаваемые в США, влияют на качество питьевой воды, — сказал Уэлтон.

Он подробно изложит результаты исследования в презентации во время Международной конференции и выставки Greenbuild Совета по экологическому строительству США в 2014 году в пятницу (24 октября) в Новом Орлеане с Ребеккой Брайант, управляющим директором Watershed LLC в Фэрхоуп, штат Алабама. Некоторые результаты испытаний были опубликованы в Интернете в сентябре в журнале Water Research .Там исследователи описывают воздействие на питьевую воду шести марок труб PEX, доступных в Соединенных Штатах.

В сентябрьском исследовании была проверена питьевая вода из водопроводной системы PEX в здании с нулевым потреблением энергии в Мэриленде через шесть месяцев после установки системы. Тестирование выявило присутствие 11 химических веществ, которые были ингредиентами труб PEX и продуктами их разложения. Лабораторные исследования труб PEX также показали, что шесть марок питьевой воды превышают норму U.S. Агентство по охране окружающей среды максимально рекомендуемый предел запаха питьевой воды, сказал Уэлтон. Максимальный предел запаха питьевой воды, установленный Агентством по охране окружающей среды США, составляет «пороговое значение запаха» 3 или 3 тонны. Соответствие является добровольным, поскольку стандарт основан на эстетических соображениях, а не на здоровье.

Уровень запаха и химических веществ контролировался с обработкой хлором и без нее в течение 30 дней для труб шести марок. Хлор, самое популярное дезинфицирующее химическое вещество, используемое в Соединенных Штатах, защищает питьевую воду от болезнетворных организмов, когда она попадает в кран. Когда хлор вступал в реакцию с химическими веществами, выделяемыми пластиковыми трубами, уровень запаха для труб PEX одной марки увеличивался втрое. В то время как общая масса химикатов, выщелоченных трубами PEX, снизилась после 30 дней испытаний, запахи, как правило, сохранялись по мере старения труб, сказал Уэлтон.

В Соединенных Штатах принято считать, что химические вещества, вызывающие запах питьевой воды, не представляют опасности для здоровья. Тем не менее, некоторые химические вещества, обнаруженные в ходе исследования сантехники, регулируют пределы здоровья, а одна марка трубы PEX привела к тому, что питьевая вода превысила санитарный стандарт питьевой воды на основе этил--трет--бутилового эфира (ЭТБЭ).ETBE является побочным продуктом производства труб PEX, соответствующих стандартам питьевой воды в штатах Нью-Гемпшир и Нью-Йорк.

При установлении предела ETBE в Нью-Гэмпшире представители органов здравоохранения специально добавили 10-кратное снижение, чтобы учесть предполагаемый канцерогенный потенциал. Однако федерального стандарта питьевой воды не существует, сказал Уэлтон.

Исследователи обнаружили, что уровень ETBE в питьевой воде достигал 175 частей на миллиард (ppb) в течение первых трех дней использования трубы PEX, а затем 74 частей на миллиард после 30 дней использования, когда испытания закончились.В Нью-Гэмпшире самый строгий стандарт содержания питьевой воды в 40 частей на миллиард. В Мичигане также есть стандарт ETBE, но он основан на ограничении запаха питьевой воды, вызванного ETBE.

Присутствие запаха питьевой воды может побудить домовладельцев полностью отказаться от питьевой воды.

«Подрядчик, который устанавливал PEX в некоторых частях дома стоимостью миллион долларов в Оклахоме, обратился к нам за помощью, потому что домовладельцы сообщили о запахе бензина в водопроводной воде в ванной», — сказал Уэлтон. «Домовладельцы отказывались принимать душ в ванной с PEX-сантехникой, потому что опасались за свое здоровье.»

Проверив домашнюю водопроводную воду, команда Велтона обнаружила, что содержание толуола, растворителя, используемого для синтеза пластиковой смолы, и ЭТБЭ превышало уровни, при которых можно было бы обнаружить запахи. Однако ни толуол, ни ЭТБЭ не превышают санитарных норм. Вода с запахом бензина была безопасна в использовании.

Исследование, финансируемое Национальным научным фондом, также показывает, что существуют различия в качестве продуктов PEX на рынке, и разные марки вызывают разные запахи и воздействие химического выщелачивания.

Статья Water Research была написана аспирантом Университета Южной Алабамы Кевеном М. Келли; доцент Александра С. Стенсон и доцент Раджараши Дей в Университете Южной Алабамы; и Велтон, бывший преподаватель Университета Южной Алабамы.

Команда планирует продолжить работу и опубликовать дополнительные результаты исследования в течение следующих нескольких месяцев. Результаты показывают, что некоторые химические вещества, выделяемые водопроводными трубами, могут превращаться в канцерогенные химические вещества, регулируемые EPA; химические вещества, выделяемые некоторыми пластиками, способствуют росту бактерий; а методы очистки водопроводных систем, описанные в некоторых, но не во всех, санитарно-технических нормах, могут ухудшить химическое выщелачивание труб PEX.

Работа финансируется за счет гранта NSF под названием «На пути к более безопасной и экологичной внутренней среде: химическое освобождение от полиэтиленовой водопроводной трубы».

Автор: Эмиль Венере, 765-494-4709, [email protected]

Источник: Эндрю Дж. Уэлтон, (765) 494-2160, [email protected]

---

РЕЗЮМЕ

Выброс загрязняющих веществ в питьевую воду и воздействие запахов, вызванное экологически безопасными водопроводными системами из сшитого полиэтилена (PEX)

Кевен М.Келли ¹ , Александра С. Стенсон ² , Раджараши Дей ³ , Эндрю Дж. Уэлтон ^4,*

¹ Факультет гражданского строительства, Университет Южной Алабамы

² Химический факультет Университета Южной Алабамы

³ Факультет статистики и математики, Университет Южной Алабамы

⁴ Лайлзская школа гражданского строительства, природоохранной и экологической инженерии, Университет Пердью

* Автор, ответственный за переписку. Департамент гражданского строительства, 550 Stadium Mall Drive West Lafayette, IN 47907, США. Тел.: +1 765 496 3996. Адреса электронной почты: [email protected], [email protected] (A.J. Whelton).

Зеленые здания все чаще снабжаются трубами для питьевой воды из сшитого полиэтилена (PEX). Было исследовано качество водопроводной воды в водопроводной системе шестимесячной давности, а также изучено влияние химических веществ и запаха на шесть марок труб PEX. В водопроводной системе было обнаружено одиннадцать загрязняющих веществ, связанных с PEX; один регулируемый (толуол) и несколько нерегулируемых: продукты разложения антиоксидантов, растворители смол, продукты разложения инициаторов или вспомогательные вещества.Химический состав воды и качество запаха контролировались для новых труб PEX-a, -b и -c с (2 мг/л свободного хлора) и без дезинфицирующего средства в течение 30 дней. Уровни запаха и общего органического углерода (TOC) уменьшились для всех труб, но запах остался выше вторичного максимального уровня загрязнения Агентства по охране окружающей среды США (USEPA). Запахи не были приписаны известным одорантам этил-трет-бутиловому эфиру (ЭТБЭ) или метил-трет-бутиловому эфиру (МТБЭ). Свободный хлор вызывал увеличение уровня запаха для трубы PEX-a1 с 26 до 75 порогового числа запаха (ТОН) на 3-й день и влиял на скорость изменения ТОС для каждой марки в течение 30 дней.По мере снижения ТОС поглощение ультрафиолета при 254 нм увеличивалось. Трубки потребляли до 0,5 мг/л Cl2 за каждые 3 дня стагнации. Было идентифицировано шестнадцать органических химических веществ, включая толуол, пиридин, метилентрихлорацетат и 2,4-ди-трет-бутилфенол. Некоторые из них были также обнаружены во время полевого исследования водопроводной системы. Шесть марок труб PEX, продаваемых в США, и водопроводная система PEX для экологически чистых зданий повлияли на качество химического запаха и запаха питьевой воды.

---

Труба PEX — Keith Hodge Plumbing LLC

Труба PEX

— это относительно новый строительный материал, который быстро становится популярным среди сантехнических компаний и владельцев домов. Он используется с 1960-х годов, но только в последние десять лет он действительно получил распространение в строительной отрасли. Давайте рассмотрим трубу PEX более подробно.

Что такое труба PEX

Сшитый полиэтилен , обычно сокращенно PEX, представляет собой форму полиэтилена с поперечными связями. Сформированный в трубку, он используется преимущественно в качестве водопровода для бытовых нужд, а также в системах напольного лучистого отопления и охлаждения. Труба PEX является альтернативой поливинилхлориду (ПВХ), хлорированному поливинилхлориду (ХПВХ) или медным трубам для использования в качестве бытовых водопроводных труб.Почти весь PEX, используемый для производства труб, изготовлен из полиэтилена высокой плотности (HDPE). PEX содержит сшитые связи в структуре полимера, превращая термопласт в термореактивный. Сшивка осуществляется во время или после экструзии трубки. Труба PEX одобрена для использования во всех пятидесяти штатах.

История водопроводных труб

В начале и середине 1900-х водопроводные трубы изготавливались из оцинкованной стали. Поскольку у пользователей возникли проблемы с накоплением внутренней ржавчины, что уменьшило объем воды, в конце 1960-х годов они были заменены медными трубками.Пластиковые трубы из ХПВХ с фитингами с использованием клея также использовались в последующие десятилетия, но имели свои проблемы, а именно становились хрупкими и склонными к поломке с возрастом.

Первоначально труба PEX была самым популярным способом транспортировки воды в системах лучистого отопления с 1960-х годов. Постепенно PEX стал использоваться для более широкого использования внутренней сантехники, например, для подачи воды под давлением к приборам по всему дому. В 2000-х годах медные трубы, а также пластиковые трубы из ПВХ все чаще заменяются на PEX.PEX можно использовать как в подземных целях, так и внутри наших домов.

В настоящее время в большинстве новых строительных проектов используется низкая стоимость и высокая надежность труб PEX.

Преимущества трубы PEX

Стоимость: Труба PEX стоит меньше, чем медная труба. Фитинги, такие как колена, стоят немного дороже, чем такие же фитинги из меди, но вам понадобится их меньше, потому что PEX можно легко согнуть вокруг углов. Затраты на оплату труда меньше, а PEX обычно можно установить проще и быстрее, чем медную трубу.

Прямая прокладка труб: PEX может проходить прямо от точки распределения до приспособления, не разрезая и не сращивая трубы. Это снижает потребность в потенциально слабых и дорогостоящих соединениях и снижает падение давления из-за турбулентности, возникающей на переходах. Поскольку PEX является гибким, часто можно установить линию подачи непосредственно от источника воды к прибору, используя только одно соединение на каждом конце.

Большее давление воды: Поскольку трубы PEX обычно имеют меньше крутых поворотов, давление воды в раковинах, душевых и туалетах, где это необходимо, выше.

Не подвержен коррозии: PEX, в отличие от меди, не подвержен коррозии от минералов или влаги.

Возможность адаптации: PEX можно добавить в любую существующую систему из меди или ПВХ. Производители производят фитинги, позволяющие сантехникам соединять медную трубу на одном конце с линией PEX на другом, а также дают возможность уменьшить или увеличить диаметр труб.

Долговечность: Ожидаемый срок службы труб PEX может достигать 50 лет. На самом деле, некоторые продукты имеют гарантию 25 лет, если их устанавливает лицензированный сантехник.

Морозостойкость: Лабораторные испытания показали, что труба PEX может несколько раз замерзать и оттаивать без разрыва. Он не морозостойкий, ничего морозостойкого, но имеет гораздо лучшую защиту от замерзания, чем медная труба.

Недостатки трубы PEX

Разложение под действием солнечного света: PEX не следует хранить или устанавливать в местах, где он будет подвергаться воздействию прямых солнечных лучей в течение длительного периода времени. Это на самом деле не проблема в наших домах, поскольку труба обычно находится либо под землей, либо в стене, либо в подполье.

Специальные инструменты: для трубы PEX требуются специальные инструменты либо для расширения конца трубы, либо для установки обжимных колец. Эти инструменты могут быть вне ценового диапазона владельца дома, который делает все своими руками.

Популярность

Труба

PEX стала стандартом в строительстве новых домов, а также быстро растет в коммерческом строительстве! Низкая стоимость и высокая надежность неоднократно зарекомендовали себя.

У нас есть многолетний опыт установки и ремонта труб PEX.Если вы хотите преобразовать свой дом в PEX или просто нуждаетесь в ремонте, мы будем рады вам помочь!

Интересный факт

Другие изделия из PEX включают в себя каноэ и байдарки, автомобильные детали, зубные пломбы и даже искусственный сустав, используемый в операциях по замене тазобедренного сустава!

.
