Электрический теплый пол и его разновидности

Главная -

Системы электрического обогрева «теплый пол» достаточно разнообразны. В зависимости от принципа обогрева, вида напольного покрытия и предназначения современные производители предлагают широкий модельный ряд качественного электрооборудования призванного удовлетворить любые требования и условия, предъявляемые к теплому полу. Такое оборудование обладает широким спектром возможностей и способно как заменить центральное отопление, так и органично дополнить его. При этом монтаж электрических теплых полов достаточно прост и при использовании информационных ресурсов доступен даже не имеющему соответствующей квалификации потребителю. Кроме того, цена электрооборудования и его установки значительно ниже стоимости других систем отопления.

Наиболее распространенными и проверенными видами электрического теплого пола являются системы обогрева на основе секций нагревательного кабеля, нагревательных матов и инфракрасного пленочного пола.

Каждый из этих видов обладает своими преимуществами, поэтому нельзя утверждать, что один из них однозначно лучше другого. При этом эффективность таких систем определяется с учетом их особенностей и предполагаемых условий применения.


К одним из самых распространенных видов электрооборудования для устройства теплого пола относятся секции нагревательного кабеля. Такое оборудование достаточно неприхотливо и применяется для установки под напольное покрытие исключительно в бетонную стяжку. Греющим элементом является одножильный или двухжильный резистивный кабель, который выпускается в виде готовых для монтажа секций разной длины или намотанным в специальных бухтах длиной от 200 метров. Различные модели кабельных секций рассчитаны на пожизненную или многолетнюю эксплуатацию и как правило, не требуют профилактического и сервисного обслуживания. Благодаря высокой мощности тепловыделения обеспечивают равномерный и быстрый прогрев напольной поверхности. Обладают высоким коэффициентом полезного действия и низкими тепловыми потерями.

Характерным преимуществом данного вида теплого пола является более низкая, по сравнению с нагревательными матами и инфракрасной пленкой, цена. При соблюдении определенных условий и правил укладки могут устанавливаться под любым типом напольного покрытия.


Теплый пол на основе нагревательных матов.

Заслужившие особую популярность у подрядчиков, дизайнеров и простых потребителей нагревательные маты обладают всеми перечисленными преимуществами кабельных секций и при этом за счет конструктивных особенностей проще устанавливаются. Благодаря своей незначительной толщине, установленные под плитку, нагревательные маты не скрадывают высоту помещения. В качестве греющего элемента выступает тонкий одножильный или двухжильный кабель резистивного типа, закрепленный на специальной монтажной основе представляющей собой синтетическую сетку шириной 0,5 метра. В зависимости от мощности тепловыделения такой теплый пол может использоваться в качестве основного или дополнительного источника отопления в помещении.

Наибольшая эффективность применения нагревательных матов достигается при использовании напольного покрытия с высокой теплопроводностью. Такое электрооборудование адаптировано к различным условиям эксплуатации и может устанавливаться в помещениях как с высоким уровнем теплопотерь и влажности, так и с более благоприятными условиями. Рекомендованное применение нагревательных матов – установка в тонкий слой плиточного клея или самовыравнивающейся песчано-цементной смеси под керамическую плитку или напольные покрытия декоративного типа.



Инфракрасный пленочный теплый пол.

Для устройства теплых полов этого вида применяется изготовленная по специальным технологиям многослойная пленка, где в качестве греющего элемента выступает сплошной графитовый пласт, покрытый с двух сторон полимерными изоляционными слоями. Особенностью таких изделий является генерация экологически чистого излучения в инфракрасном спектре, которое не греет воздух, а естественным образом нагревает окружающие предметы. Такой вид теплого пола употребляет меньше электроэнергии и на сегодняшний день является самой экономной электрической системой обогрева помещений. Системы обогрева на основе ультра тонкой инфракрасной пленки не только не влияют на высоту пола, уровень влажности и загрязненности воздуха, но и обогащают его путем ионизацией, что благоприятно воздействует на общий микроклимат помещения. Данные изделия могут монтироваться под различные легкие напольные покрытия допускающие сухую установку, а отдельные модели высококачественной инфракрасной пленки можно устанавливать и в стяжку. Конструкция инфракрасного теплого пола выполнена таким образом, что ее можно резать практически под любым углом. Такая возможность позволит максимально заполнить напольную поверхность помещения и упростит монтаж системы.

Практически единственным недостатком присущим всем видам электрических теплых полов является относительно высокое потребление электроэнергии. Но и здесь ведущие производители электрооборудования предлагают свои высокотехнологичные решения – многофункциональный программируемый терморегулятор не только позволит уменьшить энергопотребление вдвое, но и сделает управление такой системой максимально удобным и практичным.

Электрический теплый пол. Виды и работа. Монтаж. Плюсы и минусы

В настоящее время теплые полы приобрели популярность и признание людей, что связано с недостаточной эффективностью центральной системы отопления, характеризующейся серьезными отрицательными факторами. Этих недостатков лишен электрический теплый пол. Сейчас эта инновационная разработка стала обычным элементом загородных коттеджей и городских квартир.

Если в доме имеется теплый пол, то это говорит о разумности хозяина по обеспечению комфорта в своем жилье. Монтажные работы по установке теплого пола можно выполнить самостоятельно. Это оборудование целесообразно выбирать с учетом необходимого создаваемого тепла при небольшом расходе электрической энергии. Если у вас нет средств для вызова специалистов, то нужно приобрести такое оборудование теплого пола, которое вы сможете смонтировать самостоятельно.

Электрический теплый пол широко используется в любых помещениях. Важным фактором является правильный выбор мощности устройства и создание хорошей теплоизоляции.

Теплого пола может вполне хватить для обогрева помещения, не имея центральной отопительной системы. Однако расходы за электрическую энергию значительно повысятся.
Типы и конструктивные особенности

Кабельный электрический теплый пол

Вся система этого типа теплого пола состоит из нагревательного провода в изоляции, датчика температуры и терморегулятора. Это один из трудоемких вариантов устройства теплого пола, но имеет небольшую стоимость. Греющий кабель раскладывают на полу и фиксируют его в специальной установочной ленте. Важным моментом является равное расстояние между изгибами провода и отсутствие перехлестов.

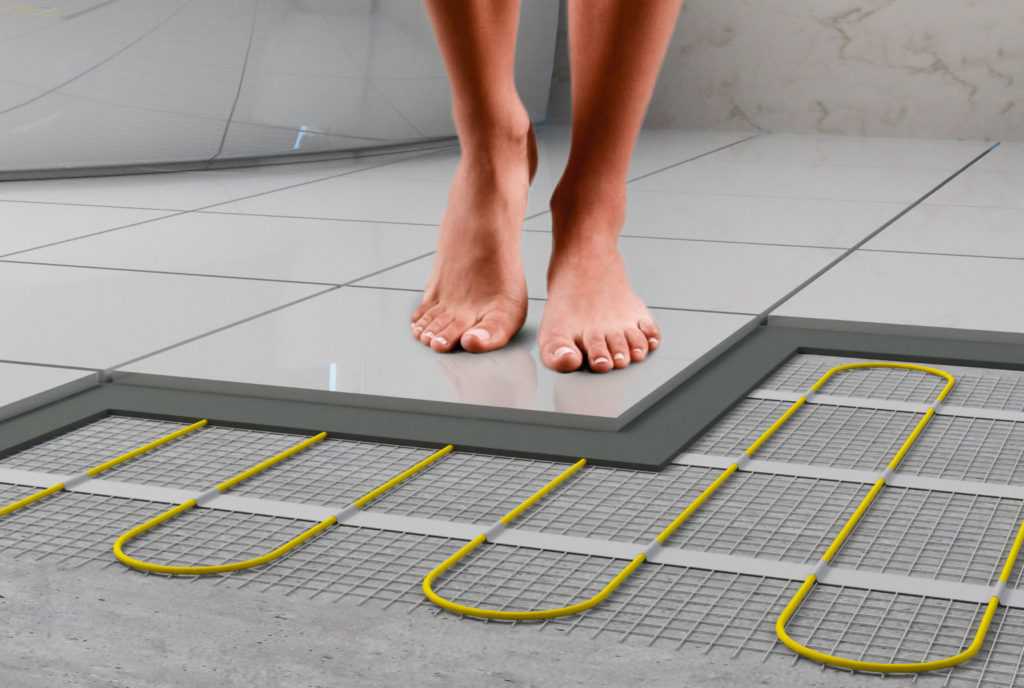

Электрический теплый пол в виде матов

Такой вариант исполнения теплого пола очень удобен при установке, так как греющий проводник уложен производителем в армированные маты и зафиксирован в них. При монтаже не нужно думать об укладке проводов. Нужно всего лишь разложить маты определенной мощности на полу и подать на них питание. Это сильно упрощает работу и вероятность ошибочного подключения.

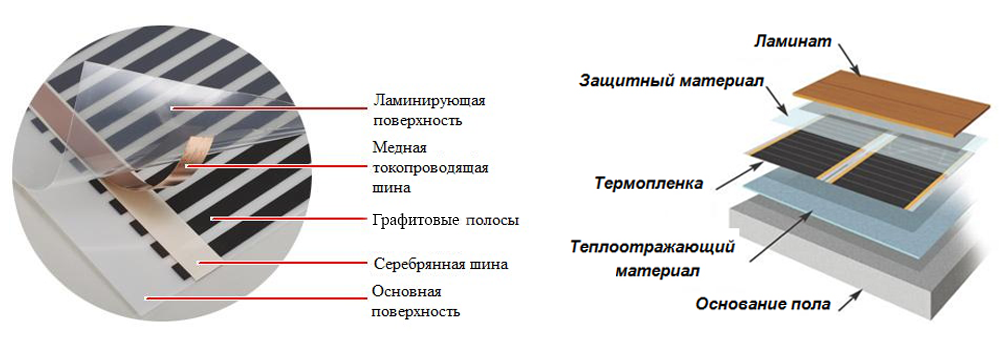

Инфракрасная пленка — основа теплого пола

Такое устройство имеет значительные отличия от предыдущих вариантов. Здесь нагревание происходит путем излучения инфракрасных лучей углеродным материалом, который находится на пленке. Для такой конструкции теплых полов цементная связка не является обязательным условием. Окончательное покрытие укладывают непосредственно на пленку. Но это дорогостоящий и ненадежный способ обустройства теплого пола.

Принцип действия

Электрический теплый пол, состоящий из матов, и греющего кабеля действует за счет нагревания проводов, под действием проходящего по ним электрического тока. Проводник греет стяжку, а она нагревает верхнее покрытие пола. Тепло поступает за счет конвекционного эффекта.

Электрический теплый пол на основе инфракрасной пленки работает по другому принципу. Нагревание осуществляется с помощью излучения тепла слоем углерода. Это излучение возникает от воздействия электричества. Излучение греет верхнее покрытие пола и предметы, которые расположены рядом с полом. По принципу конвекции воздух в помещении нагревается от нагретых предметов.

Для настройки и регулировки температуры применяются терморегуляторы и датчики, которые подключены к системе теплого пола.

Определение и выбор мощности нагревательных элементов

Для начала определения мощности нужно определиться, какие виды отопления будут присутствовать в комнате: центральное отопление и теплый пол, либо только последний вариант. Фирмы изготовители теплых полов в техпаспорте оборудования указывают порядок выбора мощности.

Чаще всего в помещениях устанавливают электрический теплый пол (ЭТП) на базе греющего кабеля, либо нагревательного мата, и выбирают комфортное значение мощности 120 ватт на 1 м2. Если теплый пол выполнен на базе инфракрасной пленки, то подходящая величина мощности равна 150 ватт на 1 м2.

Расчет энергопотребления инфракрасной пленки для дома жилой площадью 167 м2

В случае обогрева комнаты только одним теплым полом, то греющий мат или провод выбирают на 160 ватт на 1 м2. Для инфракрасной пленки величину мощности повышают до 220 ватт на 1 м2.

Если применять инфракрасную пленку или мат, то значение мощности одного метра уже известно по паспортным данным. Необходимо просто подобрать нужное исполнение. Если применять греющий провод, то нужно рассчитать мощность, так как заранее неизвестно, на каком расстоянии между изгибами будет находиться провод. Необходимо определить площадь и форму поверхности нагрева. После этого по таблице в паспорте определяют нужное расстояние. Чаще всего оно равно 20 см, и зависит от мощности провода.

Расчет мощности нагревательного кабеля

Важным моментом является учет наибольшей возможной нагрузки на сеть питания вашего здания, а также применение подключающей аппаратуры, которая рассчитана на определенный ток нагрузки.

Последствия ошибок монтажа

Широко популярная ошибка монтажа теплого пола – это когда электрический теплый пол укладывают под мебелью, либо стационарной бытовой техникой. Под этими элементами охлаждение поверхности пола недостаточное, поэтому нагревающий провод перегревается и выходит из строя.

Нельзя подключать питание пола, если стяжка не высохла. Подключение даже на короткое время питания электрического пола может вызвать выход из строя его нагревательного элемента. Чтобы проверить исправность проложенного провода и правильность схемы подключения, необходимо всего лишь замерить сопротивление. Это правило не действует для пола на основе инфракрасной пленки. Для его проверки подключают питание всей конструкции.

Нельзя изгибать провод, наступать ногами на него, натягивать. Это приводит к повреждению провода и его изоляции. Греющая пленка также не терпит повреждений.

Сопротивление изоляции кабеля и проводов необходимо контролировать на протяжении всех шагов работы. Это особенно актуально перед тем, как заливать стяжку. Величина сопротивления не должна отклоняться от нормы более 10%. При наличии большой разницы в величине, нужно прекратить монтаж и обнаружить поврежденный участок изоляции. В противном случае, после сушки стяжки теплый пол может отказаться функционировать.

Датчик температуры не заливают в стяжке в открытом виде, а располагают в гофротрубе, после чего заливают. Такие датчики не служат длительное время. Поэтому, после выхода его из строя, его трудно будет демонтировать без значительных усилий.

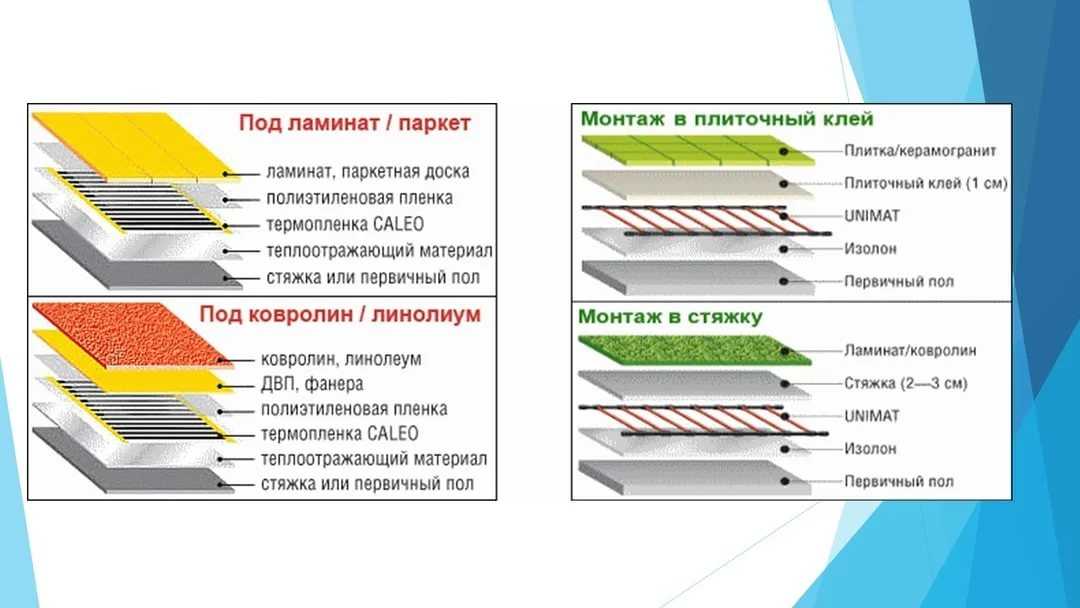

При установке теплого пола на основе инфракрасной пленки необходимо в обязательном порядке заизолировать токоведущие части в тех местах, где пленка разрезалась. В противном случае защитная система будет обнаруживать утечку тока и постоянно выключать питание теплого пола.

Достоинства
  • Простая установка устройства пола, кроме конструкции с греющим проводом. Для их монтажа нужно просто расстелить на поверхности пола маты или пленку, и подключить проводку по прилагаемой инструкции. Для этого не требуется профессиональных навыков и знаний.
  • Повышенная долговечность и надежность конструкции. Если изоляция не повреждена, нагревательный провод или греющие маты залиты в стяжку, то электрический теплый пол будет служить неограниченное время.
  • Универсальная конструкция. Устройство теплого пола не нуждается в подключении помещения к водяному отоплению, либо водоснабжению, возможно его функционирование даже от электрогенератора. Это дает возможность применять его в дачных домах, коттеджах.
Недостатки
  • Повышенная стоимость отопления помещения. Электрический теплый пол расходует значительное количество электроэнергии, это особенно актуально, когда это устройство применяется в качестве основного отопления.
  • Температура пола невысокая, поэтому воздух в комнатах греется очень медленно, особенно, когда теплый пол включают непостоянно, например, в деревянном доме на даче зимой.
  • Перестановку мебели невозможно будет осуществить после монтажа теплого пола, так как нагревательные устройства запрещается размещать под мебелью.
Монтаж электрического теплого пола

Для обеспечения качественного монтажа теплого пола, необходимо, прежде всего, провести некоторые подготовительные работы.

Подготовка основания
  • Разметка. Смести мусор с поверхности пола и разметить места проведения кабеля по полу и стене, а также отверстия для терморегулятора.
  • Произвести штробление канавок в стене для кабеля. Штроба выполняется размером сечения 20 х 20 мм.
  • Высверлить отверстие в стене для терморегулятора.
  • Проложить на поверхности пола теплоизоляцию (пенополистирол или пенофол). Если нижнее помещение отапливаемое, то хватит одного слоя пенофола, имеющего толщину 5 мм. При неотапливаемом нижнем помещении, либо грунта, применяют пенополистирол, имеющий толщину до 50 мм. Толщину его выбирают в зависимости от вашего зимнего климата, и желания. Теплоизоляцию закрепляют любым подходящим клеем.

Монтаж нагревательных элементов

Шаг укладки элементов – (см) = 100S/L
S – фактическая площадь, на которую укладывается секция (м²)
L – длинна секции (м)

Перед установкой еще раз убедитесь в правильной разметке пола. При этом важным моментом является определение мест, где будет находиться мебель, чтобы эти участки не нагревались. Расстояние до мебели и стен должно быть не менее 50 см, до нагревательных устройств не меньше 30 см.

Если монтаж производится на базе греющего кабеля, то сначала прокладывают установочную ленту. Она будет крепить витки кабеля и не даст им сместиться. Лента раскладывается поверх теплоизоляции и фиксируется дюбелями.

Нагревательный кабель разматывают аккуратно, укладывают его сверху на теплоизоляцию и установочную ленту. При этом необходимо укладывать витки провода параллельно друг другу, соблюдать равное расстояние между ними. Витки кабеля закрепляйте специальными усиками на установочной ленте. Греющий провод не должен перехлестываться. В конце укладки необходимо измерить сопротивление изоляции, которое не должно различаться с нормой более, чем на 10%.

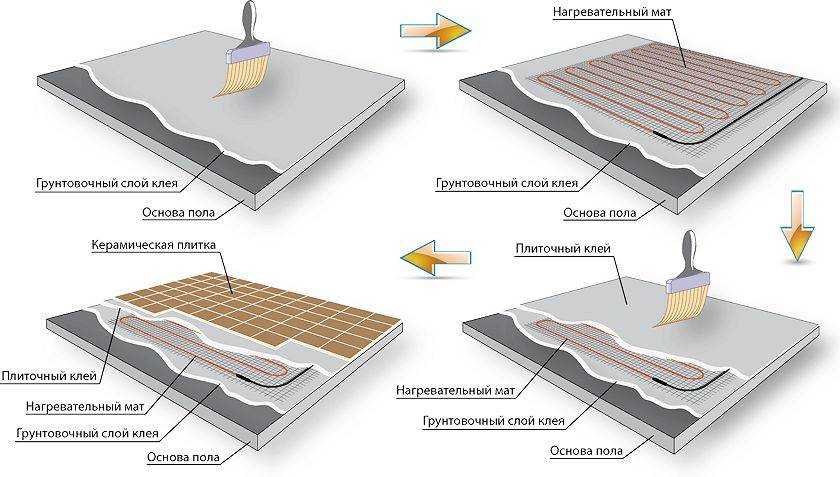

При укладке нагревательных матов, нужно осторожно раскладывать их по поверхности пола в размеченных местах нагревания. Маты соединяют по схеме, которая указана в инструкции. После этого таким же образом измеряют сопротивление изоляции.

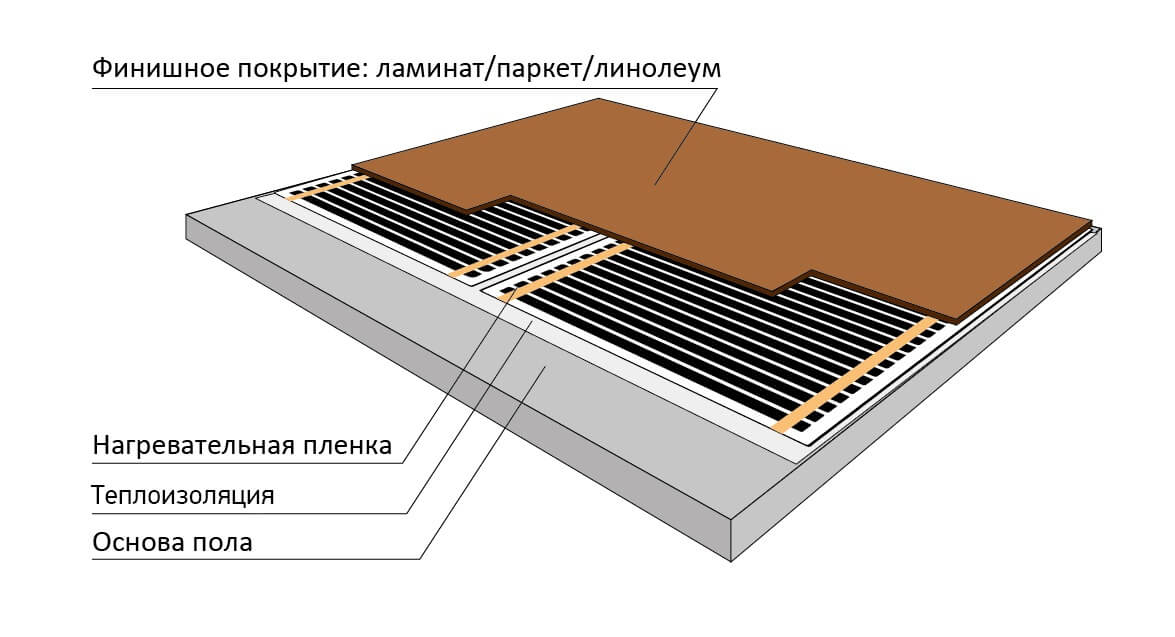

При применении инфракрасной пленки, ее также аккуратно раскладывают по поверхности. Листы пленки соединяют параллельно друг с другом. Провода выводят к месту монтажа терморегулятора.

Монтаж датчика температуры

Если электрический теплый пол будет на базе провода, либо мата, то датчик размещают в гофротрубе. В теплоизоляции делается углубление и укладывается трубка. Один край трубки затыкается утеплителем, другой выводится над полом в месте выхода кабеля.

В случае монтажа инфракрасной пленки датчик кладут в углубление в середине полосы пленки. Стяжка не заливается, в любое время датчик можно демонтировать.

Подключение электрического теплого пола

Нагревательный кабель и датчик температуры подключите к терморегулятору по схеме в паспорте. После этого всю схему подключите к автомату с током утечки не выше 30 мА. Пока стяжка не застыла, нельзя подавать напряжение. При монтаже теплого пола в бане или ванной, нужно экран кабеля соединить с заземлением помещения.

При монтаже инфракрасной пленки исправность работы можно проверить, включив питание. Пол должен стать теплым.

Заливка стяжки

ИК пленка не требует заливки стяжки, поэтому после ее установки приступают к финишному покрытию пола.

Но, если в устройстве применяется греющий мат, либо кабель, то пол нужно заливать обязательно цементной самовыравнивающейся стяжкой. Заливка должна производиться на толщину 50 мм. После затвердевания стяжки монтируют финишное покрытие в виде плитки, линолеума, либо ламината. Обычно полное высыхание производителями устанавливается 28 дней, что дает гарантию отсутствия пустот вокруг нагревательного провода. При наличии пустот провод со временем перегорит.
