Монтаж инфракрасного пленочного теплого пола своими руками

Содержание

• Теплый пленочный пол
  • Структура пола
  • Полезные характеристики инфракрасного пола
• Монтаж теплого пола – Общие инструкции
  • Подготовительный этап
  • Выбор места расположения датчика температуры
  • Выбор места расположения регулятора температуры
  • Установка отражающей тепло подложки

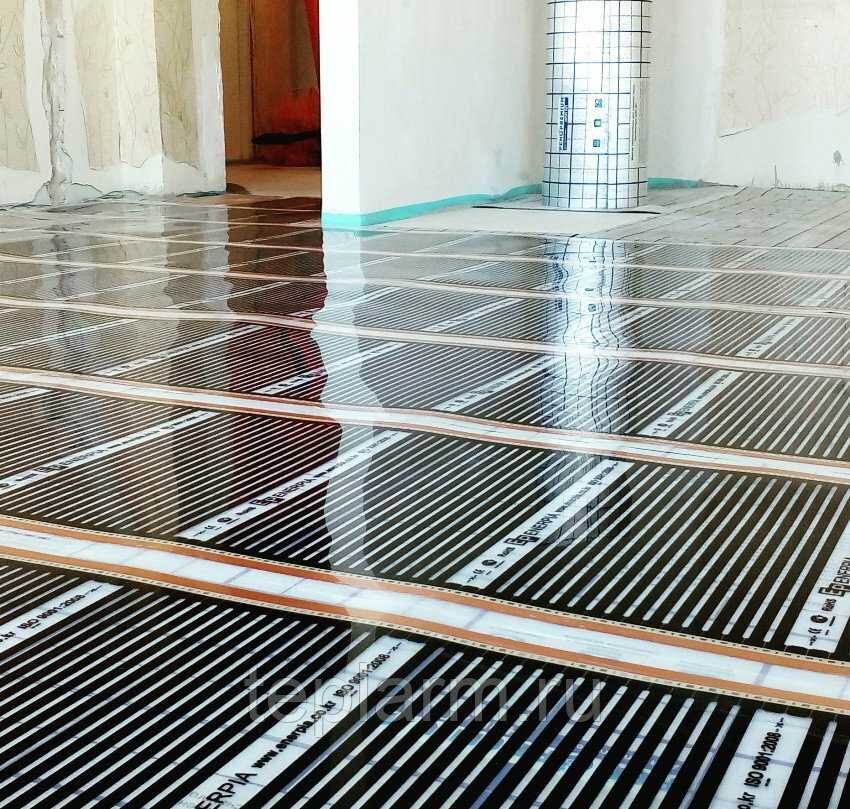

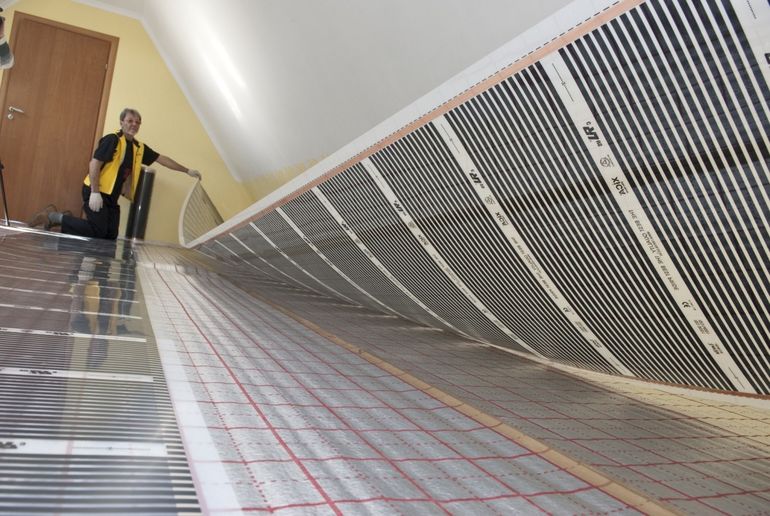

  • Установка теплой инфракрасной пленки
  • Подключение инфракрасной пленки
  • Подключение проводки
  • Как спрятать проводку
  • Как подключить регулятор температуры
• Монтаж инфракрасного теплого пола Caleo

Инфракрасный теплый пленочный пол был изобретён  в конце XX века, а в России появился в начале нынешнего. В статье мы попробуем разобраться в  структуре пленочного пола, а также понять, как происходит процедура монтажа собственными руками.

Теплый пленочный пол

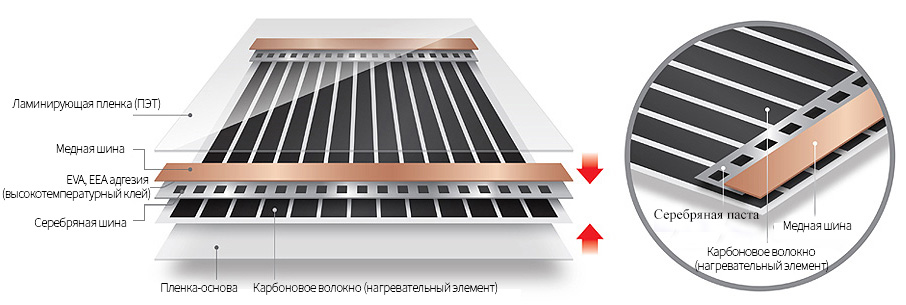

Структура пола

По структуре пленочный пол весьма прост. Так, представьте себе длинный рулон плёнки определённой ширины. К примеру, в 1 метр. И вот поперёк этой плёнки, т. е. по ширине, выложены нагревательные теплые полосы из карбона. Их основное предназначение – быть сопротивлением подключенному к тёплому полу напряжению в 220 Вольт.

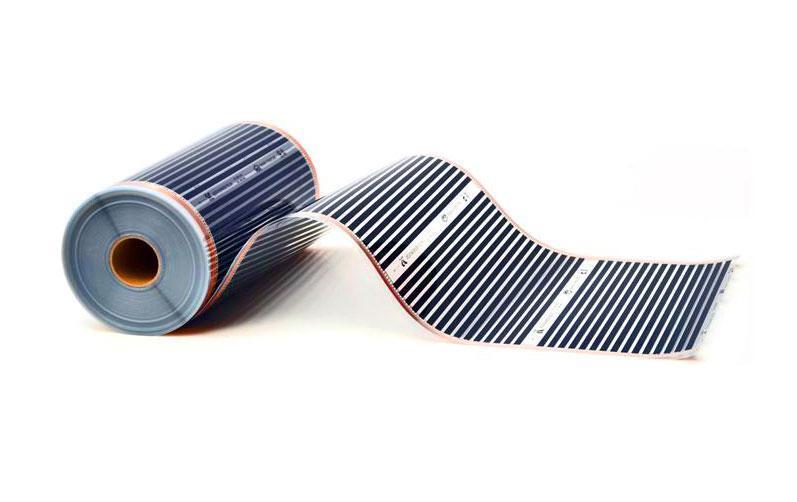

В основном один рулон плёнки имеет длину от 7 до 13 погонных метров. Эта длина зависит от одного-единственного фактора: толщины медных полос, которые идут вдоль плёнки. Именно по этим полосам бежит ток и от их структуры (чем больше, тем лучше) зависит то, какое максимальное количество тока пропускается через плёнку.

Большим минусом инфракрасных плёночных теплых полов является то, что разработчикам такой конструкции приходится совмещать медные полосы с полосами из карбона. Одни переносят ток и не нагреваются, другие же являются сопротивлением и именно от них исходит тепло. Обычно их соединяют подложкой из серебра, которое даёт наименьшую величину сопротивления.

Но это в случае применения несущей ток пасты, с серебром – и это дешёвые теплые пленочные полы. Если Вы приобретёте качественный инфракрасный пол, то тогда сможете быть спокойны за то, что никаких замыканий и отслоений из-за разности температур не будет. Такие плёнки содержат в своей структуре ещё и «противоискровую» сетку.

В процессе монтажа задачу облегчает наличие специальных разрезов через каждые 25 сантиметров, позволяющих обрезать плёнку в этом месте, не переживая за то, что её можно повредить. В этих местах нет никаких важных элементов. Все токонесущие и нагревательные полосы расположены между двух слоёв плёнки, разной толщины. Так, общая толщина плёнки обычно не превышает 400 микрон (или 0,4 мм).

Учтите, что такой пленочный пол требует аккуратной и бережной эксплуатации, от транспортировки и до монтажа и дальнейшего пользования. Не стоит использовать монтаж по стяжке, поскольку, как показывает опыт, плёнка с течением лет выходит из строя. Помните, что малейшая трещина или царапина – это угроза для Вашей безопасности!

Полезные характеристики инфракрасного пола

• поскольку тепло, передаваемое полом, идёт через спектр инфракрасных волн, то количество переданного тепла через верхнюю поверхность пола напрямую зависит от длины волны; так, пленочный пол имеет длину волны в пределе 5-20 микрометров, что позволяет передавать свыше 90% тепла через плитку или стяжку;
• инфракрасный пол способствует повышению отрицательных ионов в помещении, которые по-другому называют ещё «воздушными витаминами», поскольку они помогают человеку лучше усваивать кислород в процессе дыхания;
• придаёт свежесть и чистоту;
• практически отсутствует э/м излучение, такие полы абсолютно безвредные для человека;
• несмотря на более низкую температуру, чем при стандартном квартирном отоплении комнаты (примерно на 5 градусов Цельсия), хозяин дома и его гости будут себя чувствовать не менее комфортно и уютно;
• инфракрасное излучение нагревает предметы в комнате, которые передают своё тепло дальше – человеку.

Монтаж теплого пола – Общие инструкции

Подготовительный этап

На первом этапе нужно освободить помещение от ненужных предметов интерьера – мебели, бытовой техники, ковров и т. д. Далее нужно произвести демонтаж пола, избавиться от напольного покрытия – будь то линолеум, плитка или паркет. После этого тщательно осматриваем наш теплый пленочный пол и проверяем его на наличие дефектов, таких как впадины, трещины, острые выпуклости и неровности. Всё это может послужить причиной разрушения поверхности пленочного покрытия! А это уже угроза для безопасности. Выровняйте пол. Во всякого рода выемки можно поместить подложку, отражающую тепло, ту самую, которую вы собираетесь использовать в качестве «подстилки» для инфракрасного пленочного пола.

Выбор места расположения датчика температуры

Следующим этапом является поиск места для установки датчик температуры. Думаете, всё так просто?

Во-первых, уясните, что датчик необходимо устанавливать на подложку, между ней и плёночным полом. Если установить датчик под подложку, то тогда он будет соприкасаться с холодным полом. Температура от плёночного пола идёт вверх, поэтому датчик будет отслеживать неправильные показания.

Во-вторых, учитывайте тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод твёрдый и жёсткий, что позволяет избежать его деформации. Если Вы добились идеально ровной поверхности пола, то берите в руки долото (к примеру) либо отбойник и вперёд проделывать отверстие под датчик и идущий от него провод. Для того чтобы избежать неприятных сюрпризов, делайте отверстие сразу чуть больше самого датчика, примерно по 3-5 мм в разные стороны от него.

Выбор места расположения регулятора температуры

Следующим этапом является поиск места, куда мы прикрепим наш терморегулятор, позволяющий видеть всю информацию на дисплее о показаниях пленочного пола, задавать определённые условия нагрева и т. п. Сложность заключается в том, что обычно в комплекте терморегулятор идёт с проводом не более 3 метров. Так, если Вы установите теплый пленочный пол примерно по центру помещения, то вам придётся допаивать к этим проводам другие, чтобы от датчика температуры протянуть их до терморегулятора. Сам же терморегулятор лучше всего повесить на стене под уровень Вашего роста, а чтобы вам не было необходимости нагибаться к розетке и устанавливать температуру, проведите от любой розетки кабель в стене на высоту напротив ваших глаз.

Терморегуляторы бывают в разном исполнении: одним требуется ниша в стене (нужно будет делать вручную углубление для монтажной коробки), другие крепятся непосредственно на стену, третьи требуют установки переходной коробки на стену, к которой в дальнейшем будет крепиться терморегулятор.

Установка отражающей тепло подложки

Для установки подложки Вам понадобится сама подложка, а также двусторонний скотч плюс лавсановый с металлическим напылением или обычный канцелярский (за неимением лавсанового).

Важно! Требуется выбирать такую площадь подложки, которая будет хотя бы чуть больше самого пленочного пола. От этого зависит количество тепловых потерь: чем больше разница по площади между подложкой и пленкой, тем меньшего количества потерь вы добьётесь. При этом вы сами решаете, класть ли теплый пленочный пол на всю площадь комнаты либо на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Наклейте его так, чтобы к нему можно было прикрепить уголки первой полосы подложки. Затем приклейте скотч по длине подложки примерно через метр. Снимите защитную полосу поверх скотча и приклейте подложку к скотчу. Это поможет добиться нужного эффекта, а подложка ляжет гладкой  ровно. В случае чего, поскольку Вы использовали минимальное количество скотча, можно будет переклеить подложку.

Укладывайте подложки стык встык, после чего швы между ними нужно будет заклеить лавсановым скотчем или канцелярским обычным, если нет лавсанового. Это поможет сохранить тепло.

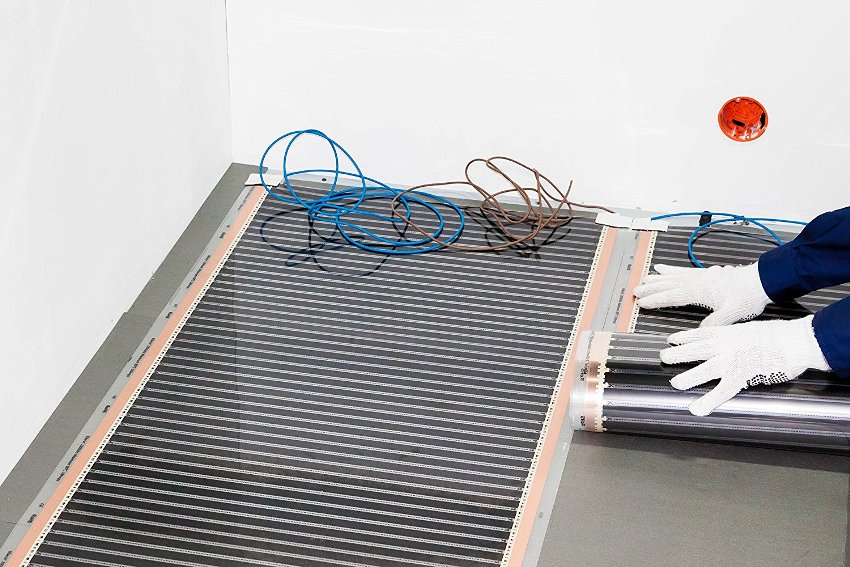

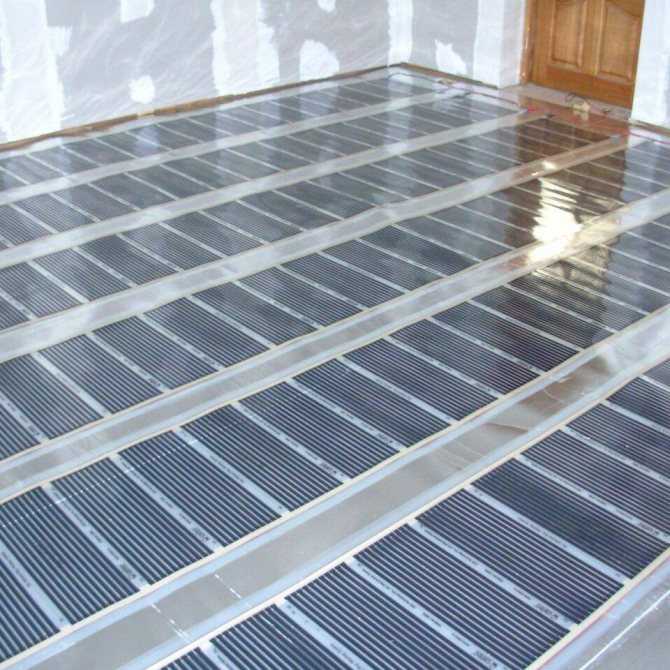

Установка теплой инфракрасной пленки

При монтаже самой нагревающей пленки стоит учитывать следующее: её не рекомендуется устанавливать под большой мебелью, такой как шкаф, диван и т. д. Дело в том, что мебель будет задерживать тепло, вследствие чего нагреется сама плёнка. Это может привести к выходу из строя всей плёнки или её отдельной части. Продумайте заранее, где у Вас будет стоять мебель, будет ли перестановка в квартире.

Удобство заключается в том, что производители плёнки рекомендуют укладывать до 70% площади пола, этого достаточно для эффективного обогрева помещения. При этом вы можете вырезать полосы пленки любого строения: Г-образные, Т-образные, да хоть мозаику соберите под полом!

Когда вы определитесь с местом укладки пленки, вырежете нужные куски, то приступите к укладке её на поверхности подложки. Медные полосы, пропускающие ток, должны быть направлены вниз. После этого используйте лавсановый или канцелярский скотч, чтобы закрепить пленку на подложке. При этом клейте скотч по краю полос пленки в длину, останавливаясь от торца приблизительно за 20 см. Дело в том, что вам ещё придётся подключать пленочный пол и нужен доступ под пленку. Наглухо заклеить вы её ещё успеете.

Подключение инфракрасной пленки

Для подключения пленки используют специальные зажимы, называемые «крабами». Так, одну половину «краба» вставляют между двух плёнок, другая часть располагается на медных полосах снизу. Затем они зажимаются между собой под давлением пружины.

Для того чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металл «краба» может окислиться и совсем скоро теплый инфракрасный пленочный пол выйдет из строя), сделайте так: ножиком раздвиньте два слоя пленки, вставьте туда спичку, а уже потом помещайте часть «краба», чтобы избежать всякого рода разрывов от зубчиков на «крабе». «Краб» должен быть неподвижным! Проверьте это,  подёргав им в стороны.

Подключение проводки

При подключении полосы пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение в 220 Вольт. Т. е. они должны подключаться параллельно, а не последовательно, ведь тогда каждая полоса будет из-за карбоновых лент понижать за счёт сопротивления напряжение.

Используйте провод с несколькими жилами, не жесткий, при этом площадь сечения выбирайте в зависимости от максимальной нагрузки. Так, 1 квадратный метр теплого пола потребляет около 220 Ватт мощности. Подсчитайте, сколько у вас квадратных метров и умножьте эту цифру на 220. Получите общую мощность. В основном 1,5 квадратных миллиметров вам должно хватить сполна.

Ниже приведены схемы, по которым возможно подключение инфракрасного теплого пола.

Как спрятать проводку

Прятать проводку следует между подложками. Выделите для этого место, уложите туда провода и заклейте лавсановым скотчем (если его нет, то обычным). Прокладывать проводку стоит без перекрещивания, параллельно. Когда будете вырезать в подложке канавку, то заклейте её полностью скотчем, чтобы части не разъехались. Провода от полос пленки должны доходить до точки подключения регулятора температуры.

Как подключить регулятор температуры

Выходящие из коробки в стене провода должны быть ни короткими, ни длинными, приблизительно в районе 10-15 сантиметров. Если ваш регулятор устанавливается через коробку переходник, то следует вырезать сзади прямоугольное отверстие, так, чтобы открыть все порты.

Монтаж инфракрасного теплого пола Caleo

При монтаже Caleo всё делается так же, как описано в инструкции выше. Учтите, что, даже если вы приобрели комплект инфракрасного теплого пленочного пола Caleo, регулятор и датчик нужно покупать отдельно.

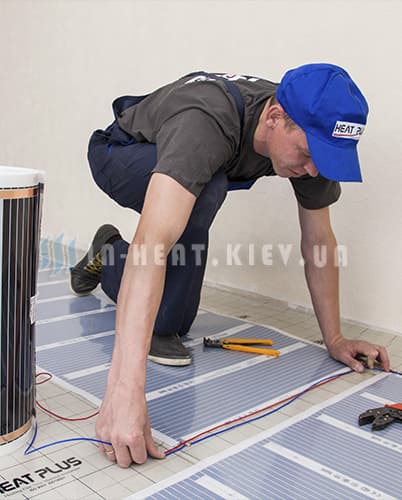

Если вы хотите уложить теплый пол под линолеум или ковролин, то следует в качестве подложки использовать такие материалы, как изолон, инфрафлекс и пенотерм. Вот как выглядит структура:

• Наливные полы своими руками
• Плитка ПВХ для пола
• Как укладывать напольную плитку своими руками
• Фанера для пола

Инфракрасный теплый пол — характеристики, преимущества, технология подключения

Поиск по всему каталогуКотлы и автоматика для них Газовые котлы  Ariston  Baxi  Buderus  Navien  Protherm  Vaillant Электрические котлы  E.

C.A  Navien  Protherm  Vaillant  Ресурс  Эван Твердотопливные котлы  Kentatsu  Protherm  Zota Дымоходы Котельная автоматика и стабилизаторы  Стабилизаторы напряжения  Терморегуляторы  GSM-модули  Датчики  При плохом заземлении  Защита от скачков напряжения  ИБП для котлов  Доп. оборудование для ИБП Аксессуары и принадлежности Запчасти для котлов  для электрических котловНасосы Запчасти для насосов Grundfos Скважинные насосы Колодезные насосы Насосные станции Поверхностные насосы Рециркуляционные насосы Циркуляционные насосы Насосы для кондиционирования Повысительные насосы Канализационные насосы и установки Насосные установки для отвода конденсата Дренажные насосы Ёмкости для дренажных насосов Автоматика и доп. комплектация Кабель погружной Оголовки, адаптеры ТросыТеплоносительРадиаторы и конвекторы Алюминиевые радиаторы Биметаллические радиаторы Стальные панельные радиаторы  Buderus  Kermi  Royal Thermo  Sole Терморегулирующая арматура  Вентили (клапаны) для радиаторов  Термостатические головки для вентилей  Термоэлектрические головки для вентилей  Блоки подключения для стальных радиаторов  Комплектующие для радиаторной арматуры КомплектующиеВодонагреватели и бойлеры Электрические водонагреватели Бойлеры косвенного нагрева Принадлежности и запчастиБаки и гидроаккумуляторы Гидроаккумуляторы  Belamos  Reflex  UniGB  Waterstry Расширительные баки  Reflex  UniGB Пластиковые баки для воды ПринадлежностиКраны, вентили, задвижки Краны шаровые резьбовые Водоразборные краныТрубы и фитинги Металлопластик: трубы и фитинги  Металлопластиковые трубы  Фитинги для металлопластика Полипропилен: трубы и фитинги ПНД: трубы и фитинги Сшитый полиэтилен: трубы и фитинги  Трубы из сшитого полиэтилена  Фитинги для сшитого полиэтилена Канализационные трубы и фитинги  Трубы канализационные  Фитинги канализационные Гофрированная труба из нержавеющей стали: трубы и фитинги  Труба из гофрированной нержавеющей стали  Фитинги для труб из гофрированной нержавеющей стали Медь: трубы и фитинги  Медные трубы  Фитинги для меди Резьбовые фитинги Шланги и быстросъёмы  Быстросъемы и комплектующие для полива  Шланги Гофра защитнаяКрепёжТеплоизоляция Трубная изоляцияКоллекторы и гидрострелки Гидрострелки Коллекторы для водоснабжения Смесительные клапаны Смесительные узлы Коллекторные группы Коллекторы Термоэлектрические головки для коллекторов Комплектующие для коллекторов Коллекторные шкафыТехника быстрого монтажа Насосные группы Модульные гидрострелки и коллекторы СервоприводыЭлектрические тёплые полы Электрические нагревательные маты Электрические теплые полы: кабель Инфракрасный пленочный теплый пол Терморегуляторы для теплого полаГреющий кабельКонтрольно-измерительные приборы и автоматика Водосчетчики Манометры Термоманометры ТермометрыПредохранительная арматура Автоматические воздухоотводчики Группы безопасности Обратные клапаны Предохранительные клапаны Редукторы давленияПолотенцесушителиВодоподготовка Картриджи для фильтров Косые фильтры Магистральные фильтры Обратный осмос Под мойку Самоочищающиеся фильтры Ультрафиолетовый стерилизизатор Фильтрующие среды и реагентыИнструментыТрапы и сифоныРасходные материалы и уплотнители

Главная / Cтатьи / Инфракрасный теплый пол — характеристики, преимущества, технология подключения

Уют в доме зависит не только от красивого интерьера, но и от комфортной благоприятной атмосферы. В дополнение к основным способам обогрева широкую востребованность получает система «теплого пола». Поскольку кабельный электрический и водяной теплый пол требуют сложного длительного монтажа, в городских условиях наиболее востребован современный инфракрасный теплый пол.

Особенности и характеристики инфракрасного теплого пола

Пленочный теплый пол позволяет быстро прогреть помещение с минимальным расходом электроэнергии. Он представляет собой тонкую гибкую пленку, которая состоит из двух плотных полимерных слоев. Между ними располагаются элементы нагрева, они могут быть выполнены из углерода или биметалла.

Функционирует пленочный пол в результате излучения инфракрасных волн, которые не видимы человеческому глазу. ИК-волны не оказывают негативного воздействия на организм человека и домашних животных. Работает инфракрасный теплый пол от электричества, по запаянным в пленке специальным полосам из меди или серебра к нагревательным элементам проходит электрический ток.

Обратите внимание! Углеродистые нагревательные элементы обладают высокой теплопроводностью, благодаря чему инфракрасный теплый пол считается достаточно экономичным способом обогрева, особенно при сравнении с водяными и электрическими кабельными аналогами.

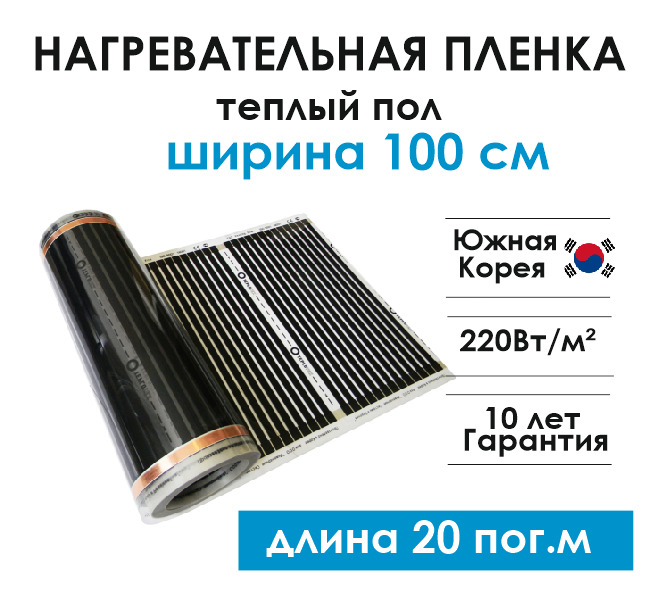

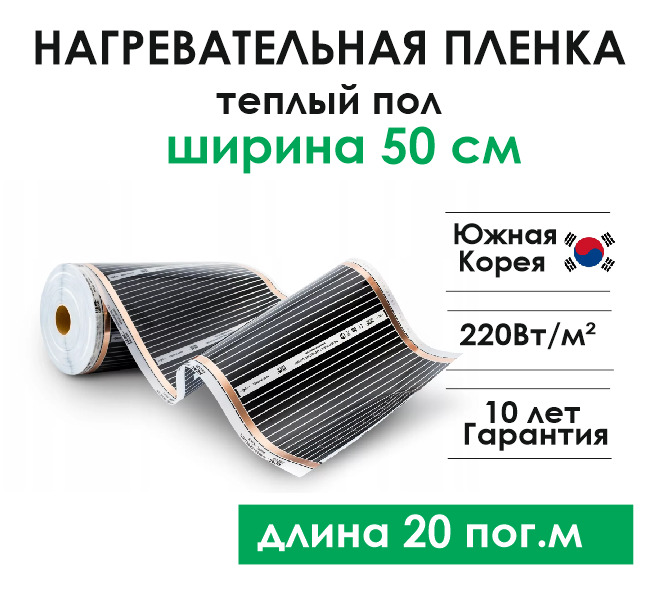

Пленочный инфракрасный пол реализуется в рулонах с шириной 50 или 100 см, для удобства монтажа через каждые 25-30 см предусмотрена линия раскроя. Разрезать  пленку в непредназначенном для этого месте нельзя, поскольку это может привести к выводу системы пленочного пола из строя.

Мощность инфракрасного теплого пола варьируется от 150 до 440 Вт/м², что важно учитывать при обустройстве конкретной системы дополнительного обогрева частного дома или квартиры и выборе типа используемого отделочного напольного покрытия. К примеру, для ламината рекомендуется подбирать ИК-пол с мощностью не более 150 Вт, что позволит подогреть напольную поверхность до температуры в 40-45 градусов. При этом комфортная для ног температура пола составляет 27-29 градусов.

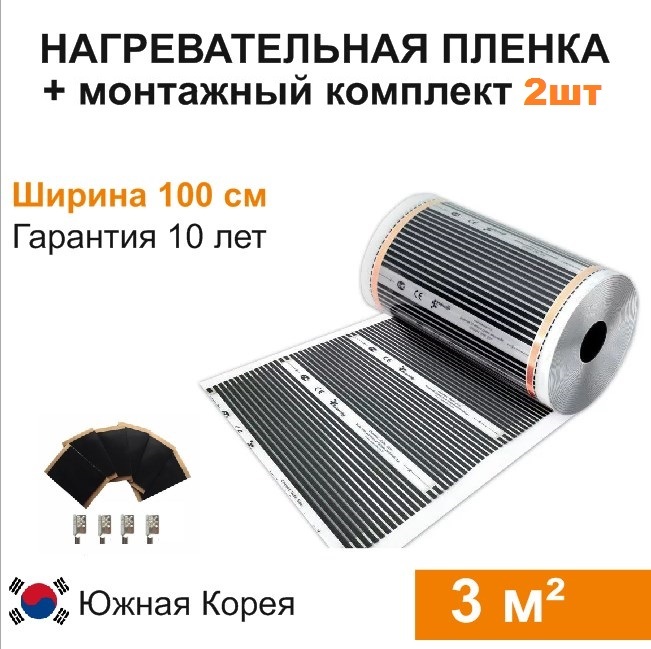

В базовую комплектацию пленочного инфракрасного пола входят:

• Терморегулятор.
• Термодатчики.
• Клипсы или зажимы.
• Электрические провода
  .

Обратите внимание!  При применении инфракрасных полов в качестве основного способа обогрева помещения необходимо учитывать, что пленочные маты при этом должны покрывать не менее 70 процентов площади пола. В регионах с суровыми климатическими условиями ИК-пол устанавливается в качестве дополнительного источника тепла.

Высокая надежность пленочных теплых полов обусловлена их конструкцией. Нагревательные элементы заламинированны между двумя слоями прочного полимера, который не задерживает ИК-излучение, но при этом защищает внутренние компоненты от попадания влаги, механического повреждения или возгорания.

Технология укладки и подключения инфракрасного пола

Инфракрасный теплый пол может использоваться для основного и дополнительного обогрева жилых помещений. Помимо монтажа в квартирах, дачах и загородных домах, он подходит для установки на балконах, в гараже, теплице, сарае или на крыльце.

В сильные морозы система пленочного инфракрасного пола предотвратит обледенение.

Современный инфракрасный теплый пол имеет толщину листа от 0,5 до 1 мм, что позволяет его использовать в сочетании с различными декоративными напольными материалами:

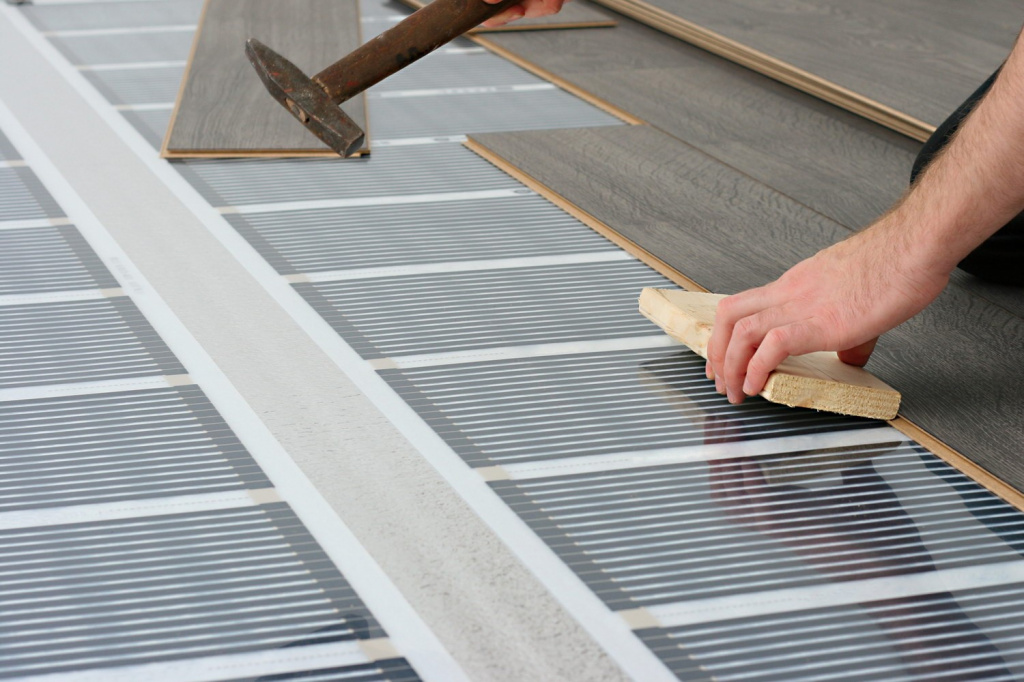

• Ламинат.
• Ковролин.
• Паркет.
• Линолеум.
• Керамическая плитка.

Пленочные маты под керамогранит или плитку должны иметь мощность в пределах до 220 Вт, а под более легкие тонкие отделочные покрытия (ламинат, линолеум, ковролин) – от 130 до 160 Вт. Наиболее мощные модели теплых полов рекомендуется использовать для обогрева промышленных объектов, гаражей, мастерских, в саунах и т.д.

Инфракрасный теплый пол отличается простой монтажа. В отличие от кабельных электрических или водяных аналогов он не требует обустройства бетонной стяжки, что сокращает продолжительность установки системы дополнительного обогрева. При этом толщина пленки не превышает 0,2-0,5 мм, в результате чего при ее укладке уровень пола практически не поднимается.

Монтаж инфракрасных полов проводится при положительной температуре и влажности воздуха не более 60 процентов. Термопленка подключается к системе электроснабжения только в развернутом виде, монтаж к сети электропитания матов в рулонах не допускается. Монтаж системы рекомендуется проводить специалистам, но также допускается самостоятельная укладка:

• На первом этапе проводится разметка зон в помещении, на которых будут располагаться пленочные маты. Поверхность пола очищается от мусора, укладка инфракрасного пола допускается на ровное сухое основание.
• На стене выбирается место под терморегулятор.
• Поверхность чернового пола застилается светоотражающим материалом (в качестве него может использоваться изолон), стыки проклеиваются скотчем или мебельным степлером.
• Настил инфракрасной пленки проводится медными полосами вниз, при этом длина каждого мата не должна превышать 10 метров. Раскрой пленки осуществляется только по местам разреза. Между полосами матов и поверхностью стен рекомендуется оставить расстояние не менее 25 см, пленочный пол не укладывается в местах предполагаемой установки мебельного гарнитура. Между собой маты фиксируются с помощью обычного скотча.
• Места разреза медной шины изолируются с использованием битума.
• В местах подключения электрической проводки на медные контакты устанавливаются зажимы или клеммы, фиксация проводов осуществляется с помощью плоскогубцев. Места подсоединения электрических кабелей и серебряные контакты изолируются.
• Датчики температуры устанавливаются под инфракрасный пол, в теплоизоляционном отражающем материале под них делаются соответствующие вырезы.
• Подключение проводов пленочного пола к терморегулятору на стене выполняется в соответствии с инструкцией и схемой подсоединения.
• Пленочные маты закрываются полиэтиленовой пленкой для дополнительной защиты, после чего укладывается напольное покрытие.

Преимущества и недостатки инфракрасного пола

Широкая область применения инфракрасных теплых полов в жилых помещениях и на промышленных объектах обусловлена их несомненными преимуществами по сравнению с водяными и кабельными теплыми полами. К основным из них относятся:

• Возможность обогрева локальных зон в помещении (пленочные маты могут быть уложены в произвольном порядке на поверхности пола, к примеру, в зоне отдыха или в проходной области. Выборочный монтаж инфракрасной пленки позволяет рационально расходовать материал и при этом экономить электрическую энергию).
• ИК-излучение приводит к нагреву поверхности пола, мебели и других предметов, при этом оно не сушит воздух в помещении, что способствует созданию благоприятного микроклимата. Использование пленочных систем предпочтительно в жилых помещениях.
• Доступная стоимость и короткие сроки монтажа. Комплект системы инфракрасного теплого пола значительно ниже, чем у водяных и кабельных аналогов. Использование пленочных матов не требует заливки стяжки.
• Инфракрасный пол не боится морозов, поэтому может эксплуатироваться для обогрева частных загородных домов, дач или балконов. Длительное отсутствие владельцев не приведет к ухудшению его работоспособности и снижению технических характеристик. В отличие от аналогов он не требуют особого ухода, к примеру, водяные системы обогрева на зимний период требуют слива воды.
• Низкая тепловая инерционность пленочных матов позволяет достичь необходимой температуры в помещении спустя несколько минут после включения системы.
• Экономичность эксплуатации (использование карбоновых нагревательных элементов с высоким КПД позволяет снизить расходы на электрическую энергию).
• Простота укладки и подключения инфракрасного теплого пола позволяет выполнить все работы даже специалисту без соответствующего опыта и специфических знаний, к тому же монтаж пленочных инфракрасных матов не требует применения специального инструмента.
• Высокая безопасность эксплуатации. ИК-излучение идентично солнечной энергии, оно не оказывает вреда, а наоборот благотворно влияет на человеческий организм. ИК-излучение широко используется в стоматологии, медицине и других отраслях.

Несмотря на явные преимущества система пленочных полов имеет ряд недостатков, которые важно учитывать при выборе варианта основного или дополнительного обогрева:

• Стабильная работа системы обогрева зависит от электричества, полноценный обогрев помещения при частых отключениях электроэнергии невозможна.
• Места укладки нагревательных матов не рекомендуется перекрывать мебелью и другими предметами интерьера, поэтому при смене обстановки помещения или перепланировке потребуется разбирать напольное покрытие и менять размещение пленки. Между предметами гарнитура и поверхностью пола должен оставаться зазор не менее 5 см, полное прилегание мебели к полу приведет к перегреву пленки и ухудшению состояния отделочного покрытия.
• Укладка пленочного пола под мягкие покрытия (к примеру, ковролин и линолеум) требует настила дополнительного прочного промежуточного слоя, в качестве которого может выступать ДСП, фанера, гипсокартон и т.д., что приведет к повышению уровня пола.
• Повышенный расход электроэнергии при обогреве большого по объему и площади пространства. По этому показателю инфракрасные полы уступают водяным аналогам.

Правильный выбор и грамотный монтаж системы инфракрасного обогрева позволяют ей исправно прослужить длительное время.

Монтаж инфракрасного пленочного теплого пола цена за работу в Москве

Домовладельцы, желающие сделать свое жилье уютным и комфортным, а также свести к минимуму расходы на оплату коммунальных услуг, интересуются современными обогревательными системами. В связи с тем, что с каждым годом электроэнергия и тепло дорожают, все большей популярностью начинают пользоваться практичные и экономически выгодные технологии, используемые для обогрева помещения. К ним относится и инфракрасный теплый пол.

Благодаря инфракрасной пленке, укладываемой под напольное покрытие, можно не только сократить расходы на отопление, но и эффективно обогреть любое жилое или офисное помещение. Практика специалистов компании «Сан Саныч» показывает, что монтаж инфракрасного теплого пола, обходится заказчику дешевле, чем установка классической системы обогрева.

Инфракрасный теплый пол: Где лучше использовать?

С технической точки зрения, инфракрасный пол – это два слоя пленочного покрытия, между которыми находится нагревательный элемент, излучающий тепловые волны. Укладка данной разновидности теплого пола достаточно проста, но все же имеются некоторые нюансы, которые известны только профессионалам. Поэтому если вы хотите, чтобы пленочный пол служил вам не один десяток лет, работа должна выполняться специалистами.

Монтаж пленочного слоя и нагревательных кабелей производится под паркет, ламинат и ковролин и плитку. Заказав инфракрасные полы в нашей компании, вы можете быть уверены в том, что все монтажные работы будут выполнены на высшем уровне, а цена работ не ударит по вашему бюджету. Убедиться в этом, вы можете, изучив наш прайс-лист, приложенный ниже.

Наименование услуг	Цена	Ед. изм.
Монтаж нагревательного мата	от 250	м2
Монтаж термопленки	от 270	м2
Термопленка	от 290	пог. м
Кабельный пол	от 1 485	комплект
Нагревательный мат	от 3 500	м2

Теплый пленочный пол является отличной альтернативой стандартным системам отопления. Поэтому если вы хотите, чтобы в доме, квартире или офисе было всегда тепло и уютно, советуем вам выбрать именно эту систему обогрева.

Достоинства инфракрасных полов

В чем же заключается выгода монтажа пленочного пола и почему, он может с легкостью заметить отопление, превзойдя его эффективность в разы?

• Для монтажа инфракрасного пола не нужно учитывать конфигурацию, размер и предназначение помещения.
• Данную обогревательную систему можно устанавливать как в помещениях временного проживания с целью поддержки тепла, так и в комнатах, которые используются постоянно и нуждаются в основных тепловых источниках.
• Электрический инфракрасный пол обладает высоким КПД, преобразовывающим энергию в тепло.
• Монтаж инфракрасной пленки проводится быстро и не требует серьезных подготовительных работ, переделки настила и заливки кабелей в цементную стяжку.
• Инфракрасный теплый пол прогревается значительно быстрее, чем, к примеру, водяные или электрические обогревательные системы.
• Несмотря на то что стоимость их немного выше, чем у других систем отопления, они обладают энергоэффективностью, что позволяет экономить на счетах за отопление и наслаждаться теплом в независимости от погодных условий за окном.

Почему стоит доверить монтаж пленочных полов специалистам компании «Сан Саныч»?

Давно мечтаете о теплых полах, но не можете определиться со специалистами по монтажу обогревательной системы? В Москве подобные услуги предлагают множество компаний, но почему лучше обратиться именно к нам? Все просто. Компания «Сан Саныч» выгодно отличается от конкурентов, тем что:

• Имеет в штате настоящих профессионалов с большим опытом работы.
• Находит индивидуальный подход к каждому клиенту.
• Использует для строительных работ только качественные и современные инструменты и оборудование.
• Предоставляет финансовую отчетность.
• Выполняет работы под ключ точно в срок.
• Цена на строительные работы значительно ниже, чем у конкурентов, а также у нас отсутствуют срытые расходы.
• Работа осуществляется только на основании договора.

Оформляйте заказ на установку инфракрасного пола в компании «Сан Саныч» и пользуйтесь несомненными преимуществами данной обогревательной системы. Обратившись к нам, вы получите теплый пол под ключ с гарантией качества.



Цена за квадратный метр по видам работ

Косметический

от 3000р.кв м

• Демонтажные работы
• Поклейка обоев
• Замена розеток и выключателей
• Покраска потолка
• Настил ламината
• Монтаж плинтуса пола

РАССЧИТАТЬ СМЕТУ

Капитальный

от 7000р. кв м

• Демонтажные работы
• Замена электрики под ключ
• Замена сантехники под ключ
• Черновые работы: штукатурка стен ,стяжка
• Выравнивание потолков
• Укладка ламината, паркетной доски, плитки
• Плиточные работы

РАССЧИТАТЬ СМЕТУ

Евро

от 9000р.кв м

• Перепланировка и демонтажные работы
• Доставка и подъем материалов
• Замена электрики и сантехники под ключ
• Штукатурка стен, стяжка пола
• Подвесные потолки с точечным освещением
• Укладка паркетной доски, плитки
• Плиточные работы
• Финишная отделка стен

РАССЧИТАТЬ СМЕТУ

01 .

Оставляете заявку на сайте или звоните по тел.: +7 (495) 211-41-82

02 .

Менеджер связывается и консультирует вас

03 .

Выезд специалиста на объект бесплатно

04 .

Составление сметы бесплатно

05 .

Заключение договора

06 .

Начало выполнения работ

07 .

Контроль качества и сроков

08 .

Акт выполненных работ

09 .

Уборка после ремонта

Точная смета

Наши специалисты составляют максимально качественные и подробные сметы.

Договор и гарантии

Наша компания гарантирует заказчику необходимый уровень качества результата работ и сроков в договоре.

Личный менеджер

На каждый объект прикрепляется прораб, который контролирует качество и ход выполнения работ, соблюдение технологических процессов.

Контроль всех работ

Контроль качества на каждом этапе гарантирует высокое качество выполненных работ.

Квалифицированные мастера

Штат состоит из высококлассных профессионалов с опытом работы от 10 лет.

Доставка материалов

Доставка качественных материалов напрямую от производителей, подбираем материалы по желанию заказчика.

Получить расчет цены по телефону

БЕСПЛАТНЫЙ ЗВОНОК

Обратный звонок

Запись на замер

Нагревательная пленка под стяжку и плитку

Однако следует помнить, что слишком высокая температура также негативно влияет на работу самой стяжки, вызывая большую усадку и релаксацию материала.

Слишком высокая температура пола вызывает дискомфорт при использовании.

Температура пола в системе теплого пола не должна превышать следующих температур:

– 28  ⁰  С в таких помещениях, как гостиная, кухня, комнаты, коридор

– 34  ⁰  C в санитарных помещениях, таких как ванная комната и туалет.

Меньший охват нагревательной пленки допускается в зданиях с очень хорошей теплоизоляцией, где потребность в тепле невелика, а нагревательные пленки, используемые под стяжкой, имеют небольшую мощность, например, 80 Вт/м2. Тем не менее, мы рекомендуем устанавливать нагревательную пленку на всю поверхность помещения, даже в зданиях с очень низкой потребностью в тепле, поскольку ровная поверхность нагрева более удобна в использовании. Ходить по равномерно прогретому полу приятнее и комфортнее. В случае неравномерного покрытия нагревательной пленки могут быть места, где мы будем ощущать дискомфорт при ходьбе из-за разницы температур пола. Кроме того, равномерное покрытие нагревательной пленки в системах теплого пола вызывает

ТИП СТЯЖКИ, ИСПОЛЬЗУЕМОЙ ДЛЯ ИНФРАКРАСНОГО ОТОПЛЕНИЯ ПОЛА

Важным элементом системы напольного отопления является выбор подходящей стяжки, которая будет действовать как проводник тепла, обеспечивая надлежащее и непрерывное взаимодействие с нагревательной пленкой и структурную функцию адекватная прочность.

В жилищном строительстве наиболее популярными стяжками, используемыми для теплых полов, являются ангидридные стяжки и цементные стяжки.

Благодаря очень хорошим параметрам проводимости тела ангидридные стяжки больше подходят для полов с подогревом, чем цементные стяжки.

Ангидридная стяжка представляет собой самовыравнивающуюся жидкую смесь, не требующую расширения даже на очень больших поверхностях. Преимуществом ангидридной стяжки перед цементной являются лучшие параметры теплопроводности и самовыравнивающиеся свойства, что облегчает и ускоряет дальнейшие отделочные работы. Процесс изготовления ангидридной стяжки короче цементной и сама стяжка делается точнее

Недостатком ангидридной стяжки является способность впитывать воду,  а это значит, что в помещениях с повышенной влажностью, например, в ванной, ангидридную стяжку следует тщательно изолировать от влаги, используя качественные материалы. №

При укладке нагревательной пленки под стяжку во влажных помещениях, таких как ванная комната, мы рекомендуем делать традиционную цементную стяжку, в других сухих помещениях рекомендуем делать ангидридную стяжку.

ОТОПЛЕНИЕ СКЛАДСКИХ И ПРОИЗВОДСТВЕННЫХ ЗАЛОВ

Благодаря очень большой активной поверхности нагрева пленки и широкому диапазону нагревательных мощностей пленки мы можем спроектировать и изготовить систему обогрева пола в складских и производственных помещениях. Конструкция нагревательной пленки позволяет выполнять напольное отопление на базе промышленных или традиционных стяжек без риска затопления или разгерметизации системы отопления из-за чрезмерной нагрузки на нагревательный элемент стяжкой. По сравнению с греющими кабелями, которые греют с малым сечением и более высокой температурой, 9Нагревательная пленка 0005 низкотемпературная и равномерно прогревает всю поверхность стяжки . Большая поверхность нагрева пленки ускоряет процесс прогрева стяжки и приводит к тому, что стяжка до имеет равномерное распределение температуры по сечению.

Промышленные и традиционные цементные стяжки обладают большой теплоемкостью, что означает, что нагревательная пленка под стяжкой работает в аккумулирующей системе. Накопительная система отопления с нагревательной пленкой позволяет использовать удешевление электроснабжения по второму тарифу, снижение эксплуатационных расходов . Энергия, произведенная и сохраненная в стяжке во время работы системы отопления в ночное время по более дешевому тарифу на электроэнергию II, доставляется позже в течение дня.

Греющая пленка под стяжку не требует обслуживания  как в случае традиционных систем водяного отопления. На нагревательные пленки распространяется долгосрочная гарантия, которая обеспечивает безаварийную работу системы отопления в течение многих лет.

КАК УКЛАДЫВАТЬ НАГРЕВАТЕЛЬНУЮ ПЛЕНКУ ПОД СТЯЖКУ

Базовая система теплого пола с инфракрасной нагревательной пленкой под стяжку состоит из нагревательной пленки, пенополистирола, пароизоляционной пленки, соединителей нагревательной пленки, самовулканизирующейся ленты, электропроводки. кабели, сетка из нержавеющей стали Heat Decor, ангидридная или цементная стяжка и термостат для управления нагревом.

Мы различаем два типа установки нагревательной пленки под стяжку.

1. Монтаж нагревательной пленки в сухих помещениях.
2. Монтаж нагревательной пленки во влажных помещениях.

Сухие помещения состоят из таких комнат, как гостиная, спальня, кабинеты, коридоры и другие помещения, в которых отсутствует влажность. Монтаж нагревательной пленки в помещениях с повышенной влажностью – это, в основном, ванные комнаты, туалеты, кухни и другие помещения, где может быть влага.



   1. Монтаж нагревательной пленки под стяжку – сухие помещения.

Способ монтажа греющей пленки под стяжку в сухом помещении вместе с основными материалами для монтажа представлен на послойной схеме.

как правильно подключить, установка и монтаж пленочного пола, схема подключения

Наличие в помещении теплого инфракрасного пола создает особую уютную атмосферу. Преимущества ИК-покрытия в том, что заметно увеличивается теплоотдача пола, снижаются денежные затраты на электроэнергию. Монтаж теплого пола под плитку дело непростое, оно имеет ряд особенностей. В этом материале рассмотрим технологии, которые используются в этой сфере.

Особенности

Инфракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проволоки и подходит для полов с покрытием:

• Ламинат;
• Линолеум;
• Ковер.

Инфракрасный теплый пол под плитку чаще всего нужен в таких помещениях:

• Теплицы;
• Бассейны;
• Кухни;
• Ванные комнаты;
• Технические помещения.

Существует два типа инфракрасных полов, которые используются под плитку:

• Стержень;
• Пленка.

Второй примечателен тем, что в его производстве используются плоские элементы, в которых присутствует карбоновая взвесь. С двух сторон на нее монтируется пленочное полимерное покрытие толщиной 0,5 миллиметра, ширина полосы может быть от 30 до 120 сантиметров.

При укладке пола обязательно соблюдайте правила техники безопасности и используйте заземление. Такая конструкция создает комфорт и уют в помещении, что не может не сказаться на психическом и эмоциональном состоянии человека.

Преимущества и недостатки

Преимущество инфракрасной системы обогрева пола:

• Отсутствие электромагнитного излучения;
• Простота эксплуатации;
• Эффективность;
• Не сушит воздух;
• Нет опасности возгорания;
• Не вызывает накопления пыли;
• Универсальность – ИК-пленку можно крепить даже на стену или потолок.

Высота инфракрасной конструкции не превышает трех сантиметров, и даже в помещениях, где потолки всего два с половиной метра, пленка практически незаметна.

Преимуществом ИК-пленки можно также назвать то, что она не сушит воздух в помещении. Традиционная технология радиаторного отопления такими преимуществами не обладает.

Недостатки:

• Для установки ИК оборудования требуется высокая квалификация. Без солидного практического опыта в таких проектах за мастера лучше не браться;
• Запрещается устанавливать такие устройства под мебелью. Плитку следует тщательно проверять на наличие дефектов, так как инфракрасное излучение может вызвать расслоение этого материала. Керамическое напольное покрытие лучше покупать известных марок, так как, например, китайская плитка некачественная и не выдерживает даже небольших нагрузок.

При монтаже оборудования и плитки необходимо соблюдать все технологические требования. Это главное правило данного вида работ.

Схема работы

Пол с инфракрасной пленкой под плитку – вариант, достаточно распространенный. Подключить инфракрасную пленку к полу электричеством вполне возможно, она будет нормально работать, если сверху сделать стяжку, а на нее положить плитку. Эти работы несложные, их можно сделать если не самостоятельно, то с привлечением мастера.

Возможны два способа укладки плитки на пленку:

• Поверх пленки монтируется малярная сетка для повышения адгезии. На нее насыпается стяжка или специальная самовыравнивающаяся смесь. Толщина слоя — не более 10 мм.
Листы ГВЛ
• укладываются на пленку, фиксируются саморезами, которые проходят между планками нагревательных элементов; от мастера требуется большая аккуратность, так как хрупкие конструкции можно легко повредить.
• Далее плитка монтируется по стандартной технологии с использованием клея для теплых полов.

В начале работы необходимо нарисовать схему с размерами, в которой будут отражены все кабели и нагревательные элементы.

Стержневой пол специально разработан для плиточного покрытия, поэтому в этом случае стяжку делать не надо. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к термостату. На них монтируется керамическое покрытие.

Между двумя проводниками расположены стержни (выглядят как ступени), которые изготовлены из графита и углеродистого серебра. Размеры салфеток:

• Ширина — 82 см;
• Расстояние между стержнями до 10 см.
• Длина — до 20 метров.

При прохождении тока от стержней испускается ИК излучение, оно имеет длину волны от 8 до 14 мкм. Эта технология экономит значительные средства. Схема разработана таким образом, что при работе расходуется минимальное количество энергии.

Как подключиться?

Перед началом работ по монтажу пленочного инфракрасного пола необходимо:

• Подготовить основание;
• Расположить теплоотражающий материал по всей плоскости;
• Подготовьте место для термостата.

Монтаж начинается с того, что материал распределяется по всему помещению. Его необходимо закрепить скотчем или изолентой, загерметизировать стыки.

Пленку рекомендуется свернуть на максимальную длину — чем меньше лишних контактов, тем лучше.

Можно уменьшить расход проводов, если контакты направить в сторону регулятора. На медной полосе закреплен зажим, его сторона находится внутри покрытия, вторая сверху медной полоски. Линии разреза изолируются битумом. Пленка фиксируется с помощью изоленты. Для этого необходимо выровнять основание, положить на пол теплоотражающий материал.

Этапы работ:

1. Монтаж теплоотражающего материала;
2. Монтаж пленки;
3. Подключение блоков, подключение их к термостату;
4. Датчик температуры устанавливается между первым и вторым слоями стяжки в гофрированной трубе.
5. Укладка слоев, фиксация их шурупами
6. Заливается стяжка, можно сделать самому
7. Плитка укладывается на стяжку.

При работе необходимо учитывать следующее:

1. Установка ИК-системы под мебелью возможна только при ее расположении на ножках на высоте не менее трех сантиметров;
2. Необходимо правильно уложить утеплитель, он защитит от перерасхода электроэнергии;
3. Нельзя использовать изоляцию, в которой присутствует фольга, она подвержена коррозии;
4. Чтобы положить крышку на нужную сторону, следует внимательно изучить инструкцию-памятку.

Допускается применение пленочной теплоизоляции:

• Лавсанова;
• Полипропилен.

Терморегулятор устанавливается на стену, к нему подводится электропроводка

Провода нельзя прокладывать по полу, их следует укладывать в пластиковый короб. Провода не должны создавать неровностей. Необходимо выполнить следующее:

• Вырезать вырез для провода в теплоотражающей изоляции;
• Очистите наконечники проводов перед их установкой;
• Кончик провода вставляется в контактный зажим, фиксируется;
• Место примыкания изолировано битумной мастикой.

Затем необходимо закрепить термостат, рекомендуется делать это внутри гофры; затем устройство подключается к регулятору температуры. Его верхняя часть крепится снизу к черной силиконовой полосе блоков, которые нагреваются с помощью битумной мастики. В месте, где происходила установка, следует сделать разрез, это будет гарантией того, что не появится деформация.

Датчик может выйти из строя, поэтому нужно поставить его таким образом, чтобы можно было легко его снять.

Монтажные работы следует доверить опытному специалисту.

Советы по выбору

Правильно подобранный материал – залог нормальной работы оборудования. Рекомендуется знать его основные технические характеристики:

• Пленка способна меньше нагреваться и отдавать больше тепла;
Пленка Standard
• выдерживает температуру до 80 градусов Цельсия;
• Можно соединять между собой серебряные и медные шины, за счет этого можно уменьшить толщину прослойки, а значит продлить срок службы устройства;
• Токопроводящие полосы изготовлены из сплавов, в которых присутствует серебро. На пленке они хорошо просвечивают, и чем больше серебра, тем качественнее будет пленка. Если основная основа белая, то это подтверждает, что в составе присутствует качественный, прочный полимер.

• На лентах не должно быть следов окисления;
• Bad – это пленка, у которой ширина медной полосы менее 14 мм.
• Система потребляет мощность от 125 до 440 Вт/м2. Если пленка будет лежать под ковром, ей будет достаточно мощности до 160 Вт/м2. Если пленка расположена под плиткой или керамогранитом, то потребуется мощность не менее 215 Вт/м2. Если теплый пол будет в сауне, то мощность понадобится более 220 Вт/м2;
• Минимальная толщина пленки 0,3 мм. Чем толще покрытие, тем дольше оно прослужит, поэтому при выборе необходимо использовать пленку толще 0,3 мм.
• Пленка устанавливается таким образом, чтобы соседние листы плотно прилегали друг к другу, но не накладывались друг на друга. Если вы выберете ширину рулона таким образом, это уменьшит количество отходов и сэкономит деньги.

Модели повышенной мощности применяются в лакокрасочных цехах, саунах и т. д. В таких устройствах графитовые стержни запаяны в сверхпрочное покрытие.

Вы должны знать, что углерод и графит имеют схожую молекулярную структуру, но их свойства заметно различаются. Углерод более устойчив к нагрузкам, а графит менее прочен.

Рекомендуется подключать ИК-устройство с помощью специалиста с практическим опытом. Укладка плитки может производиться своими руками, особенно если это небольшая площадь, например, в ванной или на балконе. Если самые сложные работы доверить профессионалам, а более простые сделать самостоятельно, то обустроить квартиру можно, не затрачивая лишних денег.

Производители

Пленка Heat Life популярна во всем мире. Heat Life — производитель пленки с углеродным покрытием. Аналогов на рынке много, но все они уступают по качеству продукции южнокорейской компании. Также Heat Life производит уникальную ИК-пленку, которую можно укладывать прямо на стяжку. Пленка выдерживает температуру свыше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.

Heat plus — Это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Компания Heat Plus открыла множество сервисных центров по всей стране и производит как полосатую, так и сплошную пленку мощностью от 85 до 460 Вт

Фирма Caleo (Южная Корея) производит ИК-пленку с 2006 года. Она считается одной из лучших, на счету компании много разработок и инновационных ноу-хау. Например, именно Caleo изобрел полы с сеткой что предотвращает появление искр.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверенно продолжает завоевывать рынок. Использование пленки Caleo позволяет сэкономить до 20% электроэнергии по сравнению с обычными нагревательными приборами.

Ассортимент ИК пленок от компании очень широк: от дешевых моделей до очень дорогих. Гарантия Caleo предоставляется на срок до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская компания выпускает различные комплектующие и системы, обеспечивающие отопление труб и крыш.

Средняя цена на покупку и установку пленки составит от 5 до 10 долларов США. Инфракрасная пленка из США Carolique также очень популярна в России и подходит практически для любого покрытия.

Пленка недорогая и представляет инновационное поколение систем ИК-обогрева. Инфракрасная энергия равномерно и быстро распределяется по помещению. Производители уверяют, что такого рода технологии позволяют снизить счета за электроэнергию минимум на пятьдесят процентов. Отзывы об ИК-пленке от Carolique только положительные.

При покупке инфракрасной пленки рекомендуется обращать внимание на наличие сертификатов качества, ведь очень часто продукция известных брендов подделывается. Лучше немного переплатить, приобретя брендовый товар, чем тратить большие деньги на ремонт.

Теплотекс – еще один южнокорейский производитель, выпускающий качественную продукцию толщиной 0,36 мм. Ширина рулонов 0,5 и 1 метр. Пленка может нормально работать три десятка лет.

Rexva — эта фирма больше известна на родине, в Южной Корее, где занимает более 50% рынка. В России о пленке этого производителя мало что известно. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет специальную ламинацию, которая гарантирует 100% изоляцию от влаги.

Eastec — Это компания, которая разработала и внедрила технологию инфракрасных полов. Она продолжает предлагать новые оригинальные модели, пользующиеся постоянным спросом у потребителей. Мощность пленки — от 60 Вт, ширина — от 30 см.

Монокристалл (Украина) — компания, которая позиционирует свою продукцию как лучшую в Европе. У компании действительно есть уникальная разработка, например, пленка с низким содержанием серебряной пасты, но более массивным углеродным слоем. Есть интересная модель, которая предназначена специально для керамической плитки. Эта пленка имеет высокий коэффициент адгезии.

Компания производит как полосатую пленку, так и сплошную. Толщина рулона — 30 и 64 см. Мощность – от 130 до 620 Вт. Такую пленку хорошо использовать для утепления лоджий, для крепления по периметру окон и дверей.

Отзывы

Отзывы об инфракрасных полах в основном положительные. Особенно активно обсуждается тема, касающаяся сложности монтажа теплых полов. Многие пользователи выступают за самостоятельную установку таких конструкций, это сулит существенную экономию денежных средств.

Некоторые домовладельцы утверждают, что сделать правильное подключение техники своими руками не представляется возможным. Следует признать, что, когда речь идет об укладке плитки, здесь требуется определенная квалификация. — новичок не сможет ровно нанести это покрытие даже на маленьком участке.

Очень хвалят фирму Heat Life. Южнокорейские производители умеют делать качественную продукцию. Особенно мне нравится недорогая пленка, которую можно монтировать прямо в бетонную стяжку. Простота надежности этой техники вызывает множество положительных эмоций.

В отзывах часто возникает вопрос, как распознать контрафактную продукцию. Это очень важный момент, так как от качества изделия напрямую зависит срок службы инфракрасного теплого пола.

Если вы решили сэкономить и приобрести продукцию у неизвестного продавца, предлагающего хорошую скидку, несколько раз перепроверьте сертификат соответствия на ИК-оборудование и по возможности сверите их с образцами, представленными на официальном сайте компании .

Успешные примеры и варианты

Инновационная пленка от Heat Life, одна из лучших на рынке.

Конструкция теплого пола.

Результат покрытия ИК пленкой спортзала.

Схема теплого пола в секции.

Монтаж теплого пола в спальне. Такую работу можно выполнить своими руками.

О том, как установить инфракрасный теплый пол, смотрите в следующем видео.

Фольгированный теплый пол под ламинат. Инфракрасный пленочный теплый пол: установка

Использование инфракрасных излучателей для обогрева жилых помещений – достаточно новый вид отопления. Он имеет ряд преимуществ перед традиционными методами. Такие системы экономичны, просты в установке и эксплуатации. Ремонт и монтаж пленки теплого пола не требует специальных знаний и может использоваться довольно долго.

В настоящее время в связи с постоянным ростом цен, а также ограниченным лимитом на энергоносители, все более популярным становится экономичный вид отопления. О своих теплозатратах стали задумываться не только жители частных домов и многоэтажек, но и руководители организаций и крупных предприятий, где есть большие помещения с высокими потолками, например, гаражи, производственные цеха, спортзалы и т.д. . Поэтому пленочный инфракрасный теплый пол, цена которого весьма доступна большинству потребителей, становится все более популярным и востребованным.

Виды

Сейчас на рынке представлены только две разновидности такой системы отопления: карбоновая и биметаллическая. Первый — резистивный элемент. Он включает в себя два рабочих слоя. Они состоят из лавсановой пленки с термоэлементами, соединенными последовательным и параллельным способами.

Биметаллик состоит из тонкой полиуретановой пленки, а внутри него проложен запатентованный элемент, состоящий из двух слоев: первый — сплав меди со специальными добавками, а второй — алюминия и тоже с примесью.

Описание и принцип работы

Укладка пленочного теплого пола под ламинат,плитку, паркет, линолеум и другие виды напольных покрытий. В качестве нагрева в такой системе используется инфракрасное излучение с длиной волны от 5 до 20 мкм. Его источником является угольная паста, герметично упакованная в полиэтиленовую пленку. Напряжение 220 В проходит по медным шинам, где в местах контакта имеется небольшой слой серебра для предотвращения подгорания, а толщина излучающего элемента составляет 0,4 мм.

Нагревательная пленка теплого пола подключается к сети через специальный термостат, что позволяет контролировать ее работу и выбирать необходимый температурный режим.

Принцип работы такой системы отличается от уже знакомых нам видов отопления. Он заключается в том, что при обогреве помещений инфракрасный пол нагревает окружающие предметы, а не воздух.

Достоинства

В первую очередь следует сказать о самых важных Особенности пленочного теплого пола под ламинат. Первый из них – отсутствие необходимости производить предварительную цементную стяжку, а второй – повышенная экономия в плане потребления электроэнергии.

Основные преимущества пленочных полов:

● возможность укладки даже в помещениях с повышенной влажностью;

● абсолютная безопасность, гарантирующая полное отсутствие риска короткого замыкания, а затем возгорания;

● высокая производительность – 97%, что на сегодняшний день лучше, чем у других видов современных систем отопления;

● Простота монтажа, позволяющая укладывать материал самостоятельно, без помощи профессионалов;

● Превосходная совместимость практически с любым типом напольного покрытия;

● возможность установки системы не только на пол, но и на стены, потолок и другие поверхности, включая ковры, картины, зеркала и т. д.;

● электромагнитное излучение отсутствует;

● хорошая устойчивость к различным механическим повреждениям; даже если пленка порвется, вам не придется полностью менять всю систему – достаточно будет заменить или отремонтировать только поврежденный участок;

● Простота и удобство в демонтаже при переезде на другое место жительства;

● Абсолютная бесшумность;

● Такой теплый пол изготовлен из экологически чистых материалов.

Рекомендации по применению

Теплые полы электропленочные почти не имеют существенных недостатков. Но чтобы они служили долго и радовали своим теплом, необходимо соблюдать несколько очень важных рекомендаций, данных самими специалистами:

● Не ставить на пол слишком тяжелую мебель;

● он должен быть максимально открытым, иначе он начнет перегреваться, от чего портится не только покрытие, но и мебель в комнате;

● Не накрывайте место, где установлен датчик, измеряющий температуру пола и воздуха, иначе он будет работать некорректно.

Необходимые материалы

Надо сказать, что пленочный теплый пол своими руками монтируется достаточно просто. Но стоит помнить, что от того, насколько грамотно она будет установлена, будет зависеть надежность и долгосрочная работа всей системы отопления.

Укладка пленочного теплого пола не требует большого количества инструментов. Достаточно будет плоскогубцев, ножниц, муляжа ножа и отвертки с индикатором.

Дополнительно необходимо приобрести некоторые дополнительные материалы, такие как:

● полиэтиленовая пленка, необходимая для укладки под паркет или ламинат;

● оргалит или аналогичный ему материал;

● Пленка теплоотражающая;

● Клейкая лента бывает двусторонней или односторонней, в зависимости от условий, в которых производится укладка.

Подготовка к укладке

При укладке теплоотражающего слоя специалисты настоятельно не рекомендуют использовать для этой цели материалы, содержащие алюминиевую фольгу.

Теплый пол хорошо монтируется либо на пропилен, либо на лавсановое металлизированное основание. Для этого отлично подойдут мягкие теплоотражающие материалы, такие как инфрафлекс, изолет ПЛЭ-3003, пенофол и другие толщиной до 5 мм.

Для начала необходимо подготовить все необходимые материалы:

● Термостат с датчиком, определяющим и устанавливающим температуру пола;

● Термопленка необходимой длины;

● Комплект электропроводки;

● Изоляция и клеммные зажимы.

При укладке пленки Caleo рекомендуется использовать многожильный медный провод сечением 2 кв. мм при силе тока 16-22 А.

Непосредственно перед установкой необходимо спланировать место для размещения терморегулятора, хорошо очистить пространство, где будет теплый пол, от мусора пылесосом очиститель или веник.

Площадь мощения

В первую очередь определяют площадь основания, на которое будет укладываться пленка теплого пола. Наиболее экономичным вариантом укладки планок является их расположение вдоль стены по длине помещения. Такое расположение поможет уменьшить количество не только точек подключения, но и проводов. При этом следует учитывать тот факт, что некоторые профессионалы советуют утеплять пол пленкой Caleo только в местах, где не предусмотрена какая-либо мебель. Также ни в коем случае нельзя размещать на нем бытовую технику.

Расчеты

Перед монтажом необходимо рассчитать мощность, которую будет потреблять теплый пол. Пленка Caleo имеет максимальную потребляемую мощность 0,22 кВт на 1 кв.км. м, а термостат УТН-200 – 4 кВт.

Кроме того, необходимо проверить самый верхний указатель тока в сети, протекающего через автоматический электрический выключатель. Также необходимо рассчитать энергопотребление помещения, где будет установлена ​​система инфракрасного обогрева.

Предупреждение специалистов: расход каждого из отрезков термопленки не должен превышать отметку 10 А.

Установка

Пленка укладывается на теплоотражающий материал. Но перед этим его нужно нарезать на полоски нужной длины. Надо сказать, что в комплекте напольная пленка Caleo идет в рулоне. Он отмечен специальными линиями разреза через каждые 17,4 см. Длина одной полосы должна быть меньше параметров комнаты, так как с каждой стороны стены необходимо оставлять зазор около 10 см.

Уложите пленку поверх теплоотражающей подложки рядами так, чтобы она покрывала всю поверхность, отведенную для обогрева. А чтобы он не расходился, его прикрепляют к подложенному под него материалу с помощью скотча.

Установка термостата и его подключение

Лучше всего это делать рядом с уже имеющейся электропроводкой. Но этот вариант подходит только в том случае, если не планировалось строительство отдельного специально для подключения инфракрасного пленочного теплого пола. Установку терморегулятора можно производить как стационарно, так и подключить его к обычной розетке с помощью электрической вилки. Оптимальное место его размещения – расстояние 20 см от уровня самого пола.

Терморегулятор необходим для установки желаемого уровня температуры, программирования периодичности нагрева, а также для автоматизации времени включения и выключения системы теплого пола.

Сначала к нижней стороне нагревательной пленки, где-то в середине второй секции, подключается хорошо изолированный датчик температуры. Он состоит из небольшого термометра с припаянной к проволоке головкой из полимерного элемента.

Затем для проводки с датчиком прорежьте отверстия. В том случае, если провод нужно согнуть, в пленке делают плавный поворот, чтобы кабель не порвался в процессе эксплуатации.

Когда весь процесс установки датчика и подключения проводов завершен, приступаем к монтажу самого регулятора. Специалисты советуют основные части проводки размещать под плинтусом.

Для подключения пленочного теплого пола под ламинат используйте тот же принцип подключения терморегулятора, что и для других видов электрообогрева. А именно: с одной стороны крепятся провода от пленки, с противоположной — два контакта, подключенных к датчику, а в два элемента, расположенных по центру, вставляется проводка питания. Заземление системы подключается к клемме, а не к клемме.

Тестирование

Прежде чем пленочный теплый пол под ламинат пустить в эксплуатацию, необходимо проверить его работу. Это необходимо сделать до того, как вы начнете укладывать на него финишное декоративное напольное покрытие. Качество термопленки определяется отсутствием искрения и перегрева отдельных ее участков.

Если дефекты не обнаружены, то перед тем, как уложить ламинат сверху на теплый пол, его поверхность закрывают полиэтиленовой пленкой толщиной не менее, чем 80 мкм. Защищает от случайного попадания жидкости в систему отопления. Он наложен на полосы инфракрасной пленки.

Стоимость

Следует отметить, что в последнее время значительно вырос спрос на пленочные теплые полы, цена которых может существенно различаться в зависимости от производителя. Каждый год на рынке появляются новые предложения от разных производителей. И среди такого многообразия потребителю достаточно сложно сделать свой выбор в пользу одного из них.

Начнем с бренда Caleo, существующего на рынке России дольше всех. Предлагает достаточно широкий ассортимент своей продукции, а именно пленочный инфракрасный теплый пол, цена которого рассчитана на покупателей с разным достатком. Caleo — это не только самые простые и экономически выгодные, но и инновационные и саморегулирующиеся системы отопления: от второго поколения до пятого эксклюзива. Кроме того, для удобства монтажа пленка выпускается разной ширины.

Стоимость комплекта, включающего термопленку, контактные зажимы, электропроводку, битумную изоляцию и инструкцию по монтажу, может существенно различаться, в зависимости от ширины, удельной мощности и длины пленки. Так, цена 1 погонного метра теплого пола Caleo шириной 50 см составляет от 1085 до 2320 рублей.

Американская компания Calorique, специалисты которой первыми разработали эту технологию, отличается высочайшей культурой производства. Это делает пленку с надежным электромагнитным экранированием. На предприятии действует достаточно сложная система контроля, полностью исключающая появление в продаже бракованной продукции.
