Теплый пленочный ик пол: Все про пленочный инфракрасный теплый пол

Содержание

Инфракрасный теплый пол

Инфракрасный пленочный теплый пол

Пленочные полы делятся на два типа:

Углеродный (часто по ошибке называемый графитовым) с резистивным нагревающим элементом, состоящим из параллельно соединенных углеродных полос. Полосы укладываются между двух слоев полимерной (как правило, лавсановой) пленки.

Биметаллический пленочный пол представляет собой тонкую полиуретановую пленку с двухслойным нагревательным элементом внутри. Нижний слой – сплав на основе алюминия, верхний – на основе меди.

Пленочный теплый пол

Данная система обогрева становится все более популярной, и на то есть две причины: активный маркетинг и достаточно невысокая цена.

В то же время, можно выделить следующие недостатки пленочного теплого пола: достаточно сложное подключение контактов к пленке и риск деформации пола при кривой поверхности. И главное – на него нельзя ставить мебель, иначе будет происходить сильный нагрев как самой пленки, так и мебели и пола.

Инфракрасный стержневой теплый пол

Стержневой теплый пол состоит из карбоновых нагревательных стрежней, которые при подключении к электричеству выделяют тепло длинноволнового инфракрасного диапазона. Стержни соединены параллельно между собой обычным медным силовым проводом. Конструкция в целом похожа на нагревательный мат с греющим кабелем.

Далее под инфракрасным полом мы будем подразумевать именно стержневую разновидность.

Как и у любой системы обогрева, у него есть свои преимущества и недостатки.

Преимущества:


  • Эффект саморегуляции, благодаря которому его также называют интеллектуальной системой обогрева. Благодаря свойствам материала, из которого состоят нагревательные стержни (карбон, графит и серебро), стержневой теплый пол «распознает» температуру пола, снижая температуру в более теплых местах и нагревая пол на более холодных участках. Благодаря этому он не боится перегрева и «запирания», возможна его установка под мебель.

  • Экономичность, обусловленная невысокой потребляемой мощностью — 116 Вт/кв.
    м, снижающейся по мере прогрева стяжки до 87 Вт/кв.м;

  • Надежность. Сочетание прочных материалов, параллельного соединения нагревательных элементов и установки в бетонную стяжку делает стержневой пол достаточно надежной системой.

  • Возможность установки под плитку и во влажные помещения.

Инфракрасный стержневой теплый пол

Всю эту информацию вы сможете получить из рекламных буклетов. Но, как известно, каждый производитель хвалит свой товар. А какие же недостатки инфракрасного теплого пола можно выделить? Прочитав отзывы, мы получаем следующее.

Эффект саморегулирования

Карбоновые стержни действительно не могут перегреться и выйти из строя, однако на практике это приводит к другой проблеме. Саморегулирующиеся нагревательные элементы на повышение температуры пола реагируют снижением мощности. Поэтому, если необходимо прогреть пол до более высокой температуры в теплом помещении (например, летом), то такая система не будет эффективной.

В целом эффективность подогрева пола стержневой системой значительно более низкая по сравнению, например, с пленочным или кабельным теплым полом.

По этой причине в Скандинавии, где эксперименты с использованием саморегулирующихся систем проводились еще в 90-х годах, от этого варианта полностью отказались.

Подключение инфракрасного теплого пола без терморегулятора

Саморегулирующиеся теплые полы можно использовать без терморегулятора. Но на деле это не позволяет контролировать температуру пола или при желании отключать систему.

Экономичность инфракрасного теплого пола

Экономия электроэнергии при использовании стержневого пола в теории присутствует: при увеличении температуры пола снижается мощность, что ведет к снижению суммарной нагрузки на электросеть. В то же время, из-за этого значительно увеличивается время нагрева, а потому растут и затраты на электричество.

Надежность и долговечность инфракрасного теплого пола

Любая система обогрева, правильно смонтированная в конструкцию монолитного основания пола, будет надежной. Поэтому надежность – качество, присущее многим обогревательным системам, не только стержневым.

В то же время, если верить отзывам, стержневые полы зачастую ломаются примерно через год эксплуатации, после чего для их демонтажа приходится демонтировать плитку.

Монтаж инфракрасного теплого пола

Инфракрасный теплый пол на основе карбоновых стержней монтируется в стяжку. Он также требует подключения нескольких контактных групп и термоусадочных муфт для соединения всех элементов с электросетью, поэтому монтироваться эти системы должны только специалистами.

Стоимость инфракрасного теплого пола

Стержневой пол не уступает кабельному по своим техническим характеристикам и возможностям. Однако, главными недостатками инфракрасного пола по сравнению с кабельным являются цена и сложность монтажа, требующего помощи специалиста. А ведь эти критерии, как правило, являются определяющими для покупателя.

По запросу в поисковых системах «инфракрасный теплый пол — отзывы» можно найти множество информации с обсуждением этих систем, однако, однозначно положительного мнения нет. Большое количество негативных комментариев от людей, купивших инфракрасный пол, говорит скорее не в пользу такой системы обогрева.

Конечно, инфракрасный стержневой теплый пол — работоспособная система с оригинальной конструкцией. Однако принципиально она не отличается от традиционных кабельных систем, а все заявляемые преимущества, по факту, являются второстепенными по сравнению с главной функцией теплого пола – нагревом поверхности до определенной температуры.

Инфракрасный пленочный теплый пол: описание, отзывы, цены

Комфорт в доме – это не только хороший ремонт, удобная мебель, но и температура воздуха не менее +22 °С. Одним из способов обогрева жилья выступает инфракрасный пленочный теплый пол. Такая система неплохо прогревает напольное покрытие, а от него – всю комнату и находящиеся в ней предметы. Нововведению уже больше 7 лет, но до сих пор нет устоявшегося общественного мнения о нем. В данной статье речь пойдет не только о плюсах, но и о недостатках инфракрасной пленки, особенностях и нюансах монтажа.

Оглавление:

  1. Описание
  2. Плюсы и минусы
  3. Обзор продукции
  4. Укладка

Что такое инфракрасный теплый пол

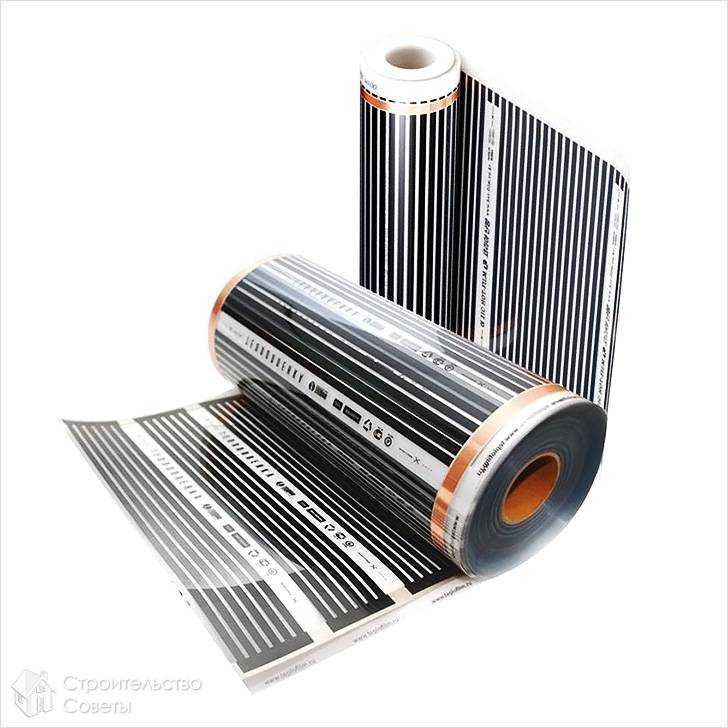

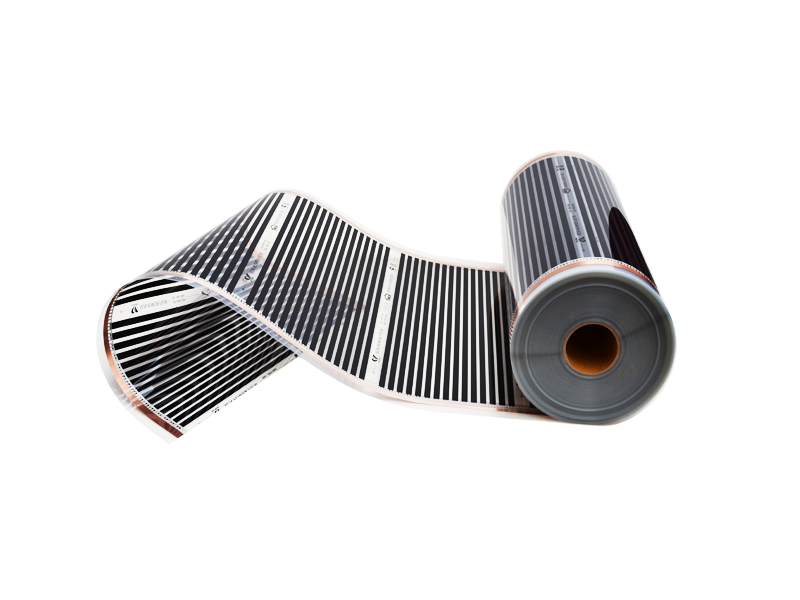

Инфракрасная греющая пленка (ИК) представляет собой два полимерных слоя, между которыми – углеродный нагревательный элемент, излучающий волны в ИК-диапазоне. Помимо этого на пленку клеятся медные токопроводящие серебряные шины, к которым подсоединяются клеммы с проводами, обеспечивающие функционирование теплого пола.

Инфракрасное излучение теплого пола относится к длинноволновым и невидимо для человеческого глаза. Система хорошо передает тепло окружающей среде, равно как и другие активные излучатели ИК-волн – солнце, печи. Чаще всего применяется в качестве дополнительного способа обогрева помещения, реже выступает как альтернатива централизованному отоплению.

Самое главное отличие ИК пленки в том, что для нее не нужны тяжелые и грязные работы со стяжкой, бетонными смесями и прочим. Инфракрасный греющий пол монтируется непосредственно под напольное покрытие, укладка проводится на черновой пол. Основное условие – правильная изоляция всех контактов для исключения риска попадания влаги, песка и возникновения повреждений.

Так как ИК-пленка функционирует от стандартной сети 220 В, зачастую потенциальных покупателей пугают счета за энергию. Как свидетельствуют технические характеристики инфракрасной пленки, затраты на такое отопление гораздо меньше, чем расходы на электрорадиаторы или кондиционеры.

Удельная мощность130-280 Вт/м2
Среднее энергопотребление на 1 м2 с использованием терморегулятора30-100 Вт/ч
Ширина термопленки0,5-1 м
Максимальная длина одной полосы12 пог. м
Длина стандартного рулона50 пог. м
Толщина листа0,23-0,47 мм
Температура плавления термопленки110-130 °С
Температура на поверхностиДо +90 °С
Доля ИК-лучей в общем спектре40-98 %
Антиискровая серебряная сеткаВ некоторых моделях
СаморегулированиеВ некоторых моделях

Расход электроэнергии теплого пола для утепленной квартиры площадью 80 м2 составит не более 7 кВт в сутки с учетом того, что система вряд ли будет работать постоянно с максимальным КПД.  Следует помнить и о том, что инфракрасная пленка должна покрывать 70 % площади помещения для создания эффекта равномерного и эффективного прогрева основания.


Преимущества и недостатки ИК пола

Инфракрасная карбоновая пленка проходит различные испытания, доработки, усовершенствования, выявляются новые плюсы ее применения:

  • Удобство и быстрота укладки и демонтажа.
  • Подходит для любых финишных покрытий. Так, ИК теплый пол под ламинат не требует никаких дополнительных материалов, только стандартную подложку.
  • Поскольку инфракрасная пленка в толщину не превышает 0,4 мм, уровень пола практически не поднимается, соответственно не появятся перепады, ступеньки и пороги. Исключение составляет монтаж под линолеум, поскольку нужно прокладывать листовой материал (фанера не менее 10 мм, ОСП, ДСП). Аналогичная схема применяется для ковролина.
  • Возможно применение в помещениях с большой нагрузкой (спортзал, ресторан, офис и другие).
  • Легко интегрируется в систему «умный дом».
  • Не сушит воздух, не сжигает кислород.

Как правило, производители не любят распространяться о недостатках своей продукции, но они есть:

  • При монтаже нужно много внимания уделять правильному подключению контактов и их изоляции. Малейшая ошибка, сдвиг на 1-2 мм – и все надо переделывать заново. Особенно это касается тех случаев, когда выполняется укладка пленочного инфракрасного теплого пола своими руками.
  • Обязательно наличие ровного твердого пола, так как перепады грозят повреждением пленки.
  • Как и любое оборудование, работающее на электричестве, создает статичное электромагнитное поле, что не очень хорошо для метеочувствительных пожилых людей.

Обзор популярных производителей

1. CALEO

Компания Калео Трейд – одна из наиболее успешных на российском рынке отопительного оборудования. С 2007 года производит и активно продвигает системы теплого пола под торговой маркой Калео.

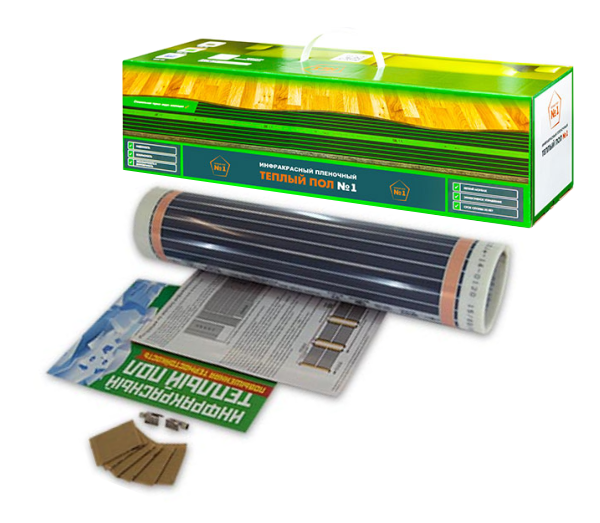

Продаются наборами, в состав которых входят ИК-пленка в рулоне, электропровода, специальные зажимы и контакты, битумная изолирующая лента. Комплектующие, применяемые в продукции CALEO, поставляются из Кореи, Германии и США. Выпускаются в 4 моделях:

  • LINE – экономичное решение для маленьких помещений.
  • GRID с антиискровой серебряной сеткой.
  • GOLD с эффектом саморегуляции.
  • PLATINUM мощность до 280 Вт/м2. Отличается системой саморегулирования, не боится запирания мебелью, перегрева.

Стоимость ИК теплого пола CALEO зависит от выбранного комплекта, размеров и толщины пленки. Наибольшее разнообразие предложений по различным параметрам имеется в моделях CALEO GRID.

Отзывы об инфракрасных пленочных полах Калео:

«Наслушалась негативных мнений об ИК пленке, но у меня не было альтернативы. Финансы ограничены, помогать некому, к тому же зима на носу, то есть нужно срочно. В деревянном доме нет должного утепления, район не газифицирован, боялась замерзнуть, поэтому пришлось купить инфракрасный теплый пол. Система работала практически круглосуточно, конечно, и расход был приличный – накрутило около 1 000 кВт (весь дом), но зато зиму пережили отлично. Будем строить новый – обязательно поставлю в дополнение к радиаторному».

Марина Нафиева, Ростов-на-Дону.

2. Q-TERM

Продукция южнокорейского производителя предназначена как для жилых помещений, домов, так и складских, гаражных сооружений, офисов и других видов зданий с повышенным уровнем нагрузки на напольное покрытие. Может использоваться в качестве потолочного или настенного обогревателя. Довольно популярен у владельцев бытовок и недостроенных частных домов для временного отопления. Мощность – до 220 Вт/кв. м., максимальная температура нагрева – до +90 °С.

По отзывам инфракрасный пол Q-Term хорош как альтернатива традиционным способам:

«Жили во времянке в период строительства собственного дома. Установили пленку Q-Term на полу под линолеумом и на потолке. Как оказалось, большого профессионализма не требуется, в интернете есть подробные инструкции на эту тему. К тому же просчитал, сколько стоит инфракрасный обогрев пола и оказалось, что он выходит на 20 % дешевле, чем масляные радиаторы, в которых до 30 % энергии теряется только на прогрев самого себя. Не сушит воздух, не создает дискомфортной духоты, греет жилище замечательно».

Андрей Сидоров, Ставрополь.

3. Heat Plus

Система обогрева по принципу теплого ИК пола с иным принципом действия. Вместо углеродных полос на полимерную пленку нанесена карбоновая паста с армированием, поэтому получается сплошное покрытие с КПД до 98 %, производитель – Южная Корея. Потребляемая мощность – до 450 Вт/кв. м., рабочая температура на поверхности – до +70 °С. Выпускается стандартными рулонами как со сплошным слоем, так и полосатым.

Клиенты довольны качеством продукции. По отзывам пол под плитку в ванной, кухне или прихожей достаточно включать периодически, чтоб поддерживать комфортную температуру.

«Я очень доволен инфракрасным теплым полом Heat Plus 11. Отлично ложится под любое покрытие, будь то ламинат или керамогранит, в ванной можно с утра включить на 2 часа, чтоб стоять на полу босыми ногами и не испытывать дискомфорта. В будущем собираюсь купить ИК теплый пол на лоджию и кухню».

Сергей Васильев, Кострома.

4. NanoThermal

Безопасное решение с запатентованной технологией Carbon NanoTube, то есть карбоновые нанотрубки, обладающие высокой плотностью, прочностью и эффективностью. Потребляемая мощность – до 220 Вт/кв. м, рабочая температура на поверхности – до +60 °С.

НаноТермал – отличный способ своими силами сделать пол теплым. И это подтверждают отзывы довольных покупателей:

«Вариантов много и, как правило, мы выбираем, что подешевле, но вместе с тем эффективно. Если в квартире слабое централизованное отопление, то ИК пленка – лучший выход для поддержания нормальной температуры при минимальных затратах. Конечно, укладка такого пола требует некоторой сноровки, но при желании можно закончить за день. За всю зиму ни разу не включили на полную мощность, не было необходимости, но и расходы на электричество не были столь значительными».

Руслан Багров, Махачкала.

«Отличное решение! Подключил пол сам – ничего сложного, даже без терморегулятора напрямую. Ноги перестали мёрзнуть, детки лежат играются на полу – не переживаешь, что простудятся. Как дополнение – масляный радиатор, и то включенный всего на 5% процентов мощности. Гости приходят и потом тоже хотят так же у себя дома сделать».

Ремзи Тохтаров, Крым.

+Добавить отзыв

Заполните, пожалуйста, форму


Отправить

Цена пленочного пола зависит от комплектации, габаритных размеров пленки и производителя.

НаименованиеЦена за набор, рубли
CALEOLINE1 700 – 7 000
GRID1 300 – 28 000
GOLD1 500 – 30 000
PLATINUM1 700 – 30 000
Q-TERM400 – 12 000
Heat Plus600 – 18 000
NanoThermal1 000 – 20 000

Покупатели часто интересуются, как выбрать теплый пол и не выбросить деньги на ветер. Ответ прост: приобретать проверенную продукцию только у дилеров, спрашивать сертификаты и, разумеется, интересоваться отзывами.

Монтаж под финишное покрытие

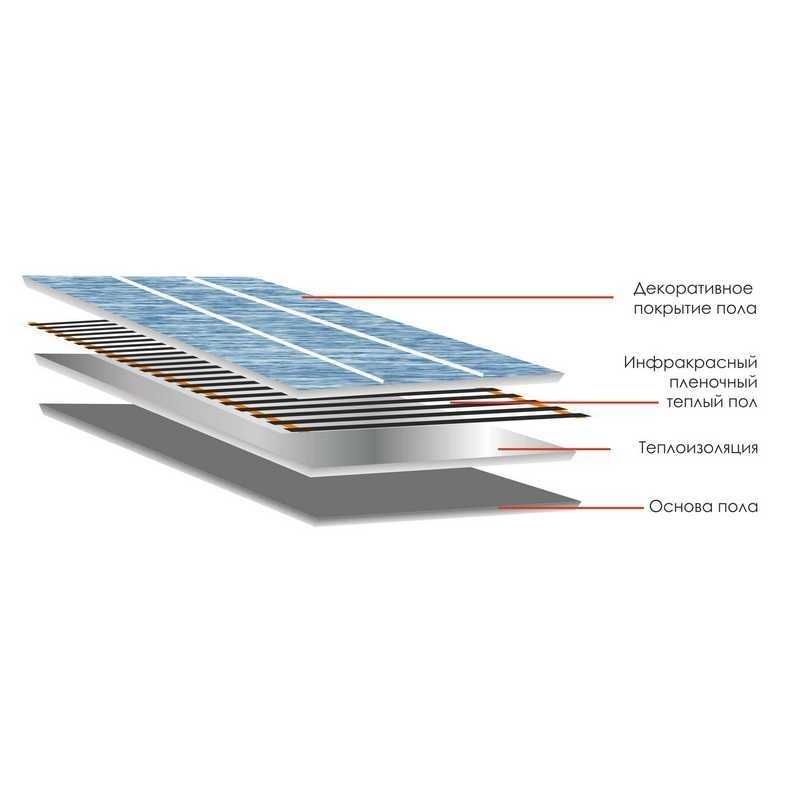

Схема укладки инфракрасного пленочного теплого пола несложна, но требует четкого следования инструкции:

  • Провести разметку помещения. Запрещается размещение под мебель и близко стоящие предметы интерьера во избежание перегрева.
  • Расстелить пленку и раскроить.
  • Уложить изоляцию, кашированную алюминиевой фольгой, скрепить стыки клейкой лентой.
  • Разложить пленку, подключить контактные зажимы к медным шинам, зафиксировать провода и заизолировать.
  • Установить датчик теплого пола от термостата.
  • Закрепить терморегулятор на стене и подключить.
  • Протестировать систему в режиме 50 % мощности, проверить места соединений.
  • Настелить полиэтилен и закрепить клейкой лентой.
  • Провести укладку финишного напольного покрытия.

Теплый инфракрасный пленочный пол довольно безопасен, не очень сложен в подключении, демонстрирует максимальный КПД в хорошо утепленных помещениях. И самое главное – данный способ обогрева универсален, подходит как для крыльца и незастекленной веранды, так и для больших зданий общественного назначения.

Что такое Carbontec и как работает Carbontec®?

Carbontec ®  является занесенной в список UL технологией, которая обогревает пространство лучистой энергией с использованием полимерной пленки из углеродного волокна толщиной всего 0,21 миллиметра! Инфракрасные волны нагревают всю комнату с максимальной эффективностью, в то время как система остается скрытой внутри пола и/или потолка вашего дома или офиса. Системы обогрева Carbontec

® занимают всего 20-25% пространства! Подключается через термостат и понижающий трансформатор. Материал наиболее эффективен при 24 вольтах, достигая 115°F. Карбонтек 9Система 0003 ® была разработана для замены неэффективных и устаревших традиционных систем отопления с минимальными затратами на эксплуатацию и установку.

КАК ЭТО РАБОТАЕТ

Где можно использовать Carbontec

® ?
Потолки с подогревом Carbontec
®

Нагревательная пленка Carbontec® обеспечивает наиболее эффективный способ распределения тепла при нанесении на потолочную поверхность. Поскольку наш нагревательный материал Carbontec® имеет толщину всего 0,21 миллиметра, ваша новая система отопления может быть легко установлена, покрытая краской или потолочной штукатуркой. Последующее добавление зазоров и отверстий в нагревательной пленке Carbontec® возможно без ухудшения функции нагрева.

КАК УКЛАДЫВАТЬ

Полы с подогревом Carbontec
®

Нагревательную пленку Carbontec® можно комбинировать практически со всеми поверхностями. Последующее сверление поверхности нагревательной пленки Carbontec® не оказывает отрицательного влияния на ее функциональность. В этом примере показана плавающая установка под ламинат из твердой древесины.

КАК УСТАНОВИТЬ

В системе Carbontec® всего несколько компонентов, что отличает ее от традиционных систем отопления, что делает ее очень простой в установке и эксплуатации. Два зажима, соединенные с обоих концов полимерной пленки, прикреплены к медным полоскам, идущим по краям пленки. Эти полосы подключены к скрытому трансформатору, который снижает входное напряжение 110 вольт до 24 вольт, обеспечивая максимальную тепловую эффективность при минимально возможной мощности. Трансформатор можно подключить к термостату или термостату с поддержкой Wi-Fi, что позволяет пользователю регулировать температуру как на месте, так и за его пределами. Через несколько секунд после подачи питания на систему Carbontec® ваше пространство будет наполнено лучистым теплом желаемой температуры.

ПОДРОБНЕЕ

Более эффективна, чем любая другая система на рынке

Сравнение продуктов

Требуется только 20-25% космического покрытия

Сравнение продуктов

Ежемесячная сэкономить на отопление

Сравнение продуктов

Сэкономить ежемесячное отопление

.

.

Теплый пол

Низкий уровень пыли

Компактный

№ О и М

Эффективность

98%

50%-60%

72%

<30%

Простая установка

Зеленый

ОЦЕНИТЕ СВОИ ПРИМЕНЕНИЯ CARBONTEC ®



Как установить систему Carbontec
®

Комплект Вт Киловатт кВтч Ежедневная стоимость операции Еженедельная стоимость эксплуатации Ежемесячные эксплуатационные расходы
251-Л-500-6-С 241,7 0,2417
251-Л-500-12-С 483,6 0,4836
251-Л-1000-18-С 725,1 0,7251
251-Л-1000-24-С 966,9 0,9669
Почасовое использование (Введите время работы системы. Среднее время, необходимое для поддержания температуры, составляет 8-12 часов)
Местный розничный тариф на электроэнергию (Обратитесь в местную электроэнергетическую компанию)

ИНДИВИДУАЛЬНЫЕ ЗАПРОСЫ

Оставьте заявку прямо сейчас и получите специально разработанное для вас решение.

ПОЛУЧИТЬ РЕШЕНИЕ

эко-инфракрасные нагревательные маты-80Вт-м-230В-ширина-100см-под-ламинат-полы-панели-тепло-декор | Lucas LED

Переключить навигацию

Поиск

Меню

Счет

Eco Infrared Heati нового поколения ng Коврики

Монтаж нагревательной пленки под панелью пола – самый простой способ электрического обогрева пола. Нагревательная пленка укладывается непосредственно под панелями пола на изоляционный мат Heat Decor. Тепло от нагревательной фольги излучается на большой плоскости прямо в помещение. Система отопления может быть установлена ​​на любом этапе инвестиций или ремонта квартиры. Температура в помещении и температура пола регулируются электронным комнатным термостатом. Теплый пол с нагревательной пленкой под панелями можно использовать как основной обогрев помещения и как дополнительный комфорт для теплого пола.


Нагревательная пленка Heat Decor – 80 Вт/м при ширине 100 см и толщине 0,338 мм питается от электричества 230 В. Он отличается потреблением электроэнергии 80 Вт/м2. Применяется для утепления пола и настенного отопления. Разрезать можно через каждые 12,5 см, только в соответствующих местах. Максимальная температура нагревательной пленки составляет 32°C.


ПРИНЦИП ДЕЙСТВИЯ НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ HEAT DECOR
Нагревательная пленка Heat Decor питается от электричества 230 В, действие которого основано на электрическом сопротивлении, испускающем дальние инфракрасные лучи и дальние анионные лучи. Систему обогрева можно сравнить с действием солнечных лучей, которые, как и нагревательная пленка, нагревают людей и предметы в пределах своей мощности.

К каждому 1 метру нагревательной пленки мы дарим 2,5 метра паровой фольги 0,2 мм бесплатно

например:

При покупке 10 метров нагревательной пленки мы дарим Вам 25 метров паровой фольги 0,2 мм бесплатно!

Цена указана за 1 метр —  1 м = 24,60e

Мы предоставляем:

*Установка

*Услуга обрезки по длине, если Вам требуется в комментарии или оставить сообщение нам после заказа: [Электронная почта защищена]

Уважаемый покупатель

Здесь Вы можете проверить и рассчитать, какую из нагревательных пленок и сколько метров Вам необходимо поставить для заказа.
