Монтаж пленочного теплого пола
Видеоинструкция по монтажу теплого пола
1. Меры безопасности и предосторожности
- 1.1 Для подключения необходимо использовать материалы, испытанные и рекомендованные производителем (теплоизоляция Heat Plus Hard Cover, заземляющий слой Heat Plus E-Dero, теплораспределяющий слой Heat Plus E-Stone).
- 1.2 Не допускается включение системы с оголенными контактами и неизолированными местами отреза пленки Heat Plus.
- 1.3 Инфракрасная пленка должна располагаться только на свободном от мебели участках помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель!!!
- 1.4 Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола.
- 1.5 Запрещается эксплуатация системы без терморегулятора.
- 1.6 Электрическая суммарная мощность системы отопления должна соответствовать мощности терморегулятора (не больше!!!).
- 1.7 Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
- 1.8 Запрещается устройство системы обогрева в опасных местах (в ванных и душевых помещениях) без заземления.
Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводить квалифицированный специалист!
2. Предварительная подготовка
Основание пола должно быть ровное и сухое.
Необходимый инструмент и оборудование: отвертка, рулетка, маркер, нож, электрическое измерительное оборудование и обжимной инструмент (плоскогубцы).
- 2.1. Определите место расположения терморегулятора.
- 2.2. Определите конфигурацию зоны обогрева.
- 2.3. Составьте схему расположения греющих полос.
- 2.4. Нарисуйте электрическую схему и рассчитайте максимальный потребляемый ток теплого пола.
Терморегулятор желательно размещать вблизи источника питания (220 В) со свободным доступом. На функционирование термостата не должны влиять прямые потоки теплого воздуха от других источников тепла, солнечные лучи, сквозняки из дверей и окон.
Монтаж теплого пола удобнее начинать от терморегулятора (для наименьшего количества проводов).
Пример, для площади обогрева 10 квадратных метров при использовании пленки удельной мощностью Р уд. = 220 Вт/м² суммарная мощность системы составит Р сум. = 2200 Вт, а ток соответственно I макс. = Р сум. / U = 2200 Вт / 220 В = 10 Ампер.
Нужно убедиться, что для выбранного терморегулятора максимальная нагрузка допускается более 2,2 кВт или 10 А (желательно на 20% больше).
Если суммарная мощность системы отопления превышает допустимую для одного термостата, то необходима установка дополнительного терморегулятора.
Порядок при укладке материалов должен строго соответствовать порядку указанному на рисунке!
3. Монтаж пленочного теплого пола
3.
1. Установка теплоизоляции Heat Plus Hard Cover- 3.1.1. Рулон теплоизоляционного слоя Hard Cover укладывается по всей поверхности основания и разматывается от одной стены до другой (противоположной).
- 3.1.2. Разрезать теплоизоляцию Hard Cover удобнее ножом для резки бумаги по месту или ножницами при предварительной подготовке.
- 3.1.3. Закрепить теплоизоляционный слой с помощью распыляющегося клея или двухсторонним скотчем к основанию либо по кромке фиксирующим скотчем Heat Plus.
3.2. Установка инфракрасной пленки Heat Plus
Допускается работа только в обуви с мягкой подошвой. Для передвижения по расстеленной пленке рекомендуется применять листы оргалита или фанеры. Не наступайте на проводку и соединения!
- 3.2.1. Распакуйте инфракрасную пленку Heat Plus и проверьте наличие всех комплектующих для её монтажа.
- 3.2.2. Проверьте сопротивление каждого полосы инфракрасной пленки Heat Plus, используя тестер. Сопротивление полосы должно соответствовать сопротивлению расчетному Вами по формуле:
Р полосы = Р пленки * ширину пленки * длину полосы
R полосы = U / Р полосы
Пример: Полоса инфракрасной пленки Heat Plus мощностью 150 Вт/м², ширина 0,5 м, длина 8 м
Р пол = 150 * 0,5 * 8 = 600 Вт
R пол = 220 * 220 / 600 = 80 Ом
Не продолжайте работ без первичного тестирования каждого элемента.
Показания тестера должны соответствовать расчетным с учетом нормативных допусков.
- 3.2.3. Поместите рулоны инфракрасной пленки вдоль края комнаты как показано на рисунке.
- 3.2.4. Разверните пленку по длине без перехлеста нагревательных элементов соседних полос.
- 3. 2.5. Зафиксируйте полосы инфракрасной пленки фиксирующим скотчем Heat Plus для исключения их случайного сдвига.
- 3.2.6. Изолируйте бутилкаучуковой изоляцией линии отреза медной шины, находящиеся на концах полосы инфракрасной пленки, линию поперечного отреза сплошной пленки изолируйте полимерной изоляцией.
Максимальная площадь одной мерной полосы пленки составляет 8 (восемь) м2.
Отрежьте требуемую длину пленки. Линия отреза обозначена пунктиром и расположена через каждые 20 см. для «полосатой» пленки. «Сплошную» пленку можно резать в любом месте.
Качество нагревательной пленки контролируется на производстве, тем не менее, необходимо еще раз убедиться в отсутствии повреждений, возможно возникших при неправильной транспортировке.
Подсоединять провода к пленке можно двумя способами: специальными коннекторами или припаиванием.
ПЕРВЫЙ СПОСОБ – СОЕДИНЕНИЕ КОННЕКТОРАМИ:

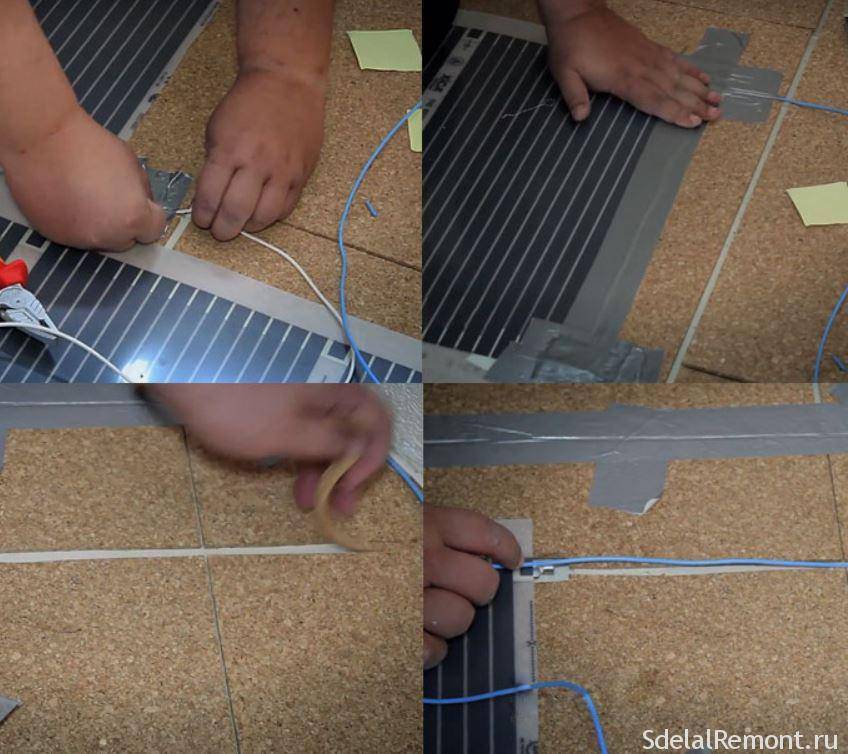

- 3.2.7.1. приподнимите с помощью отвертки верхнее покрытие над медной шиной и введите коннектор одной пластинкой между слоями, чтобы был непосредственный контакт с медной шиной.
- 3.2.7.2. Подсоедините коннекторы к каждому из двух медных электродов, сначала прижав коннектор пальцами, а затем с помощью обжимного инструмента (плоскогубцев).
- 3.2.7.3. Вставьте монтажные провода в цилиндрические разъемы коннекторов и обожмите клещами или плоскогубцами.

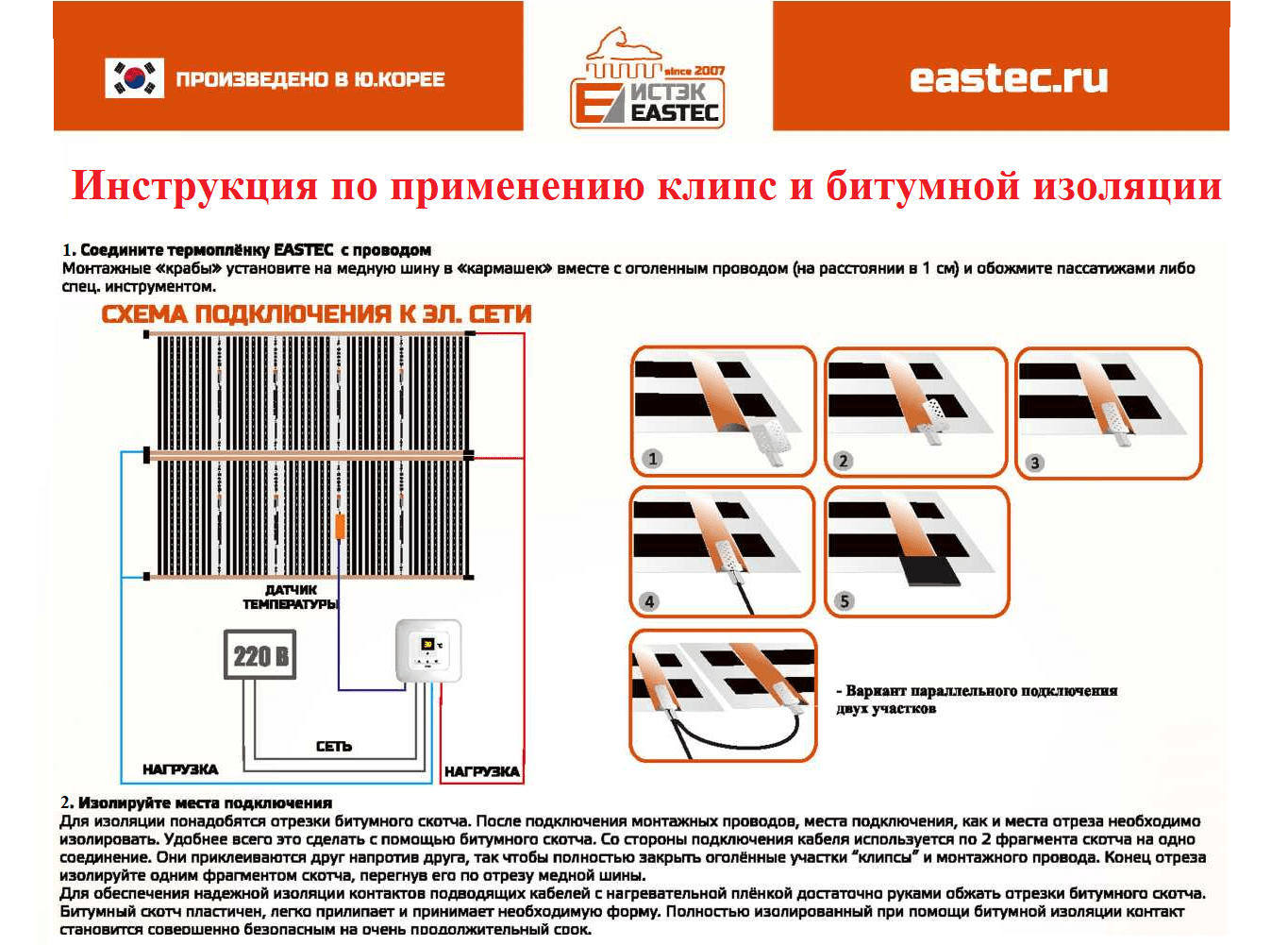

- 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.
ВНИМАНИЕ: неправильно установленные и плохо закрепленные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя!!!
ВТОРОЙ СПОСОБ – СОЕДИНЕНИЕ ПРИПАИВАНИЕМ:
- 3.2.7.1. Снимите верхний защитный слой в 2-3 см от края полосы над медной шиной и обработайте канифолью или паяльным флюсом место пайки.
- 3.2.7.2. Подготовьте монтажные провода, облудите припаиваемый конец провода.
- 3.2.7.3. Припаяйте провод к шине.
- 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.
Пайка является более надежным способом электрического соединения, но только качественно выполненная, поэтому если Вы не обладаете нужными навыками – воспользуйтесь коннекторами!
Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штроб в термоизоляции.
3.3. Установка экранирующего (заземляющего) слоя НЕАТ PLUS
Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием.
Обязательно использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!
- 3.3.1. Поместите рулон экранирующего слоя E-Dero на уже установленную инфракрасную пленку Heat Plus.
- 3.3.2. Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой покрывал инфракрасную пленку. Отрежьте ножом или ножницами требуемую длину слоя.
- 3.3.3. Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою с помощью коннектора.
- 3. 3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

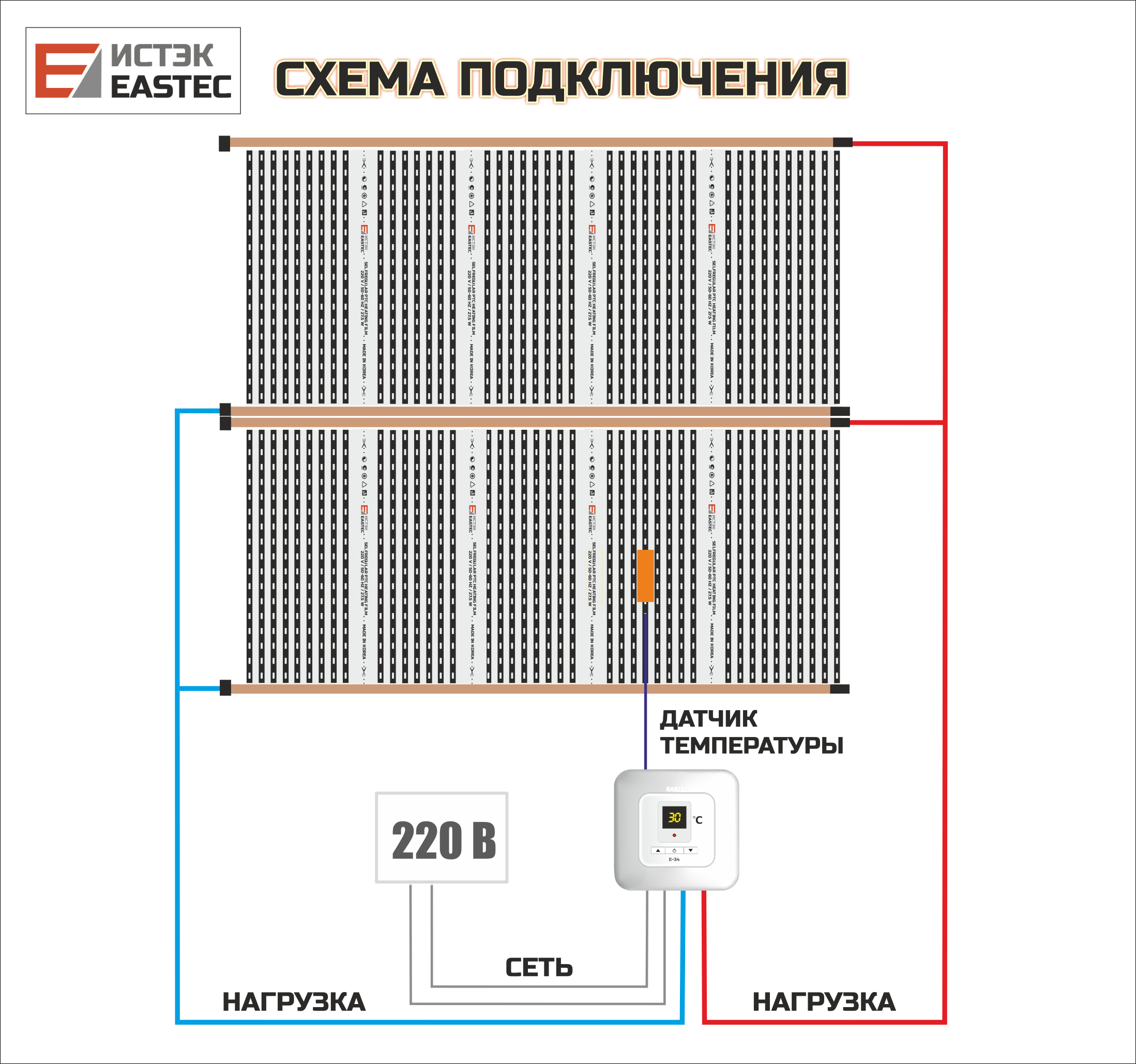

- 3.3.5. Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата.
- 3.3.6. Заземляющие провода также соединяются в коробке клемным соединением, минуя терморегулятор. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

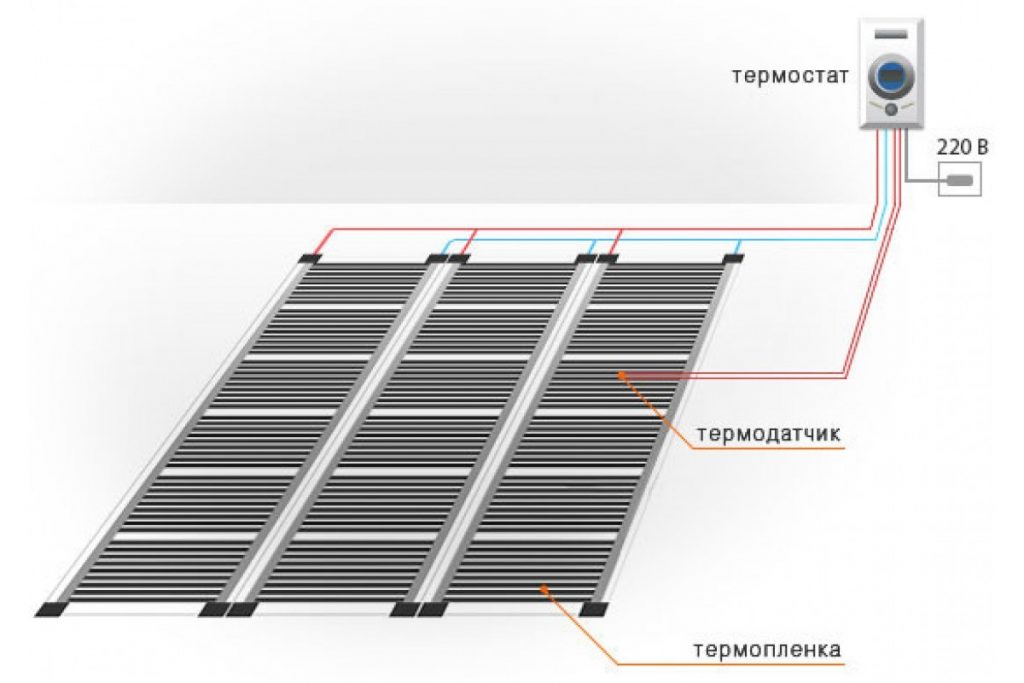

- 3.3.7. Датчик температуры пола фиксируют скотчем на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем «Heat Plus» и инфракрасной пленкой «Heat Plus». Провод датчика может быть сокращен или, если потребуется, удлинен до 5 м гибким двужильным проводом сечением жилы 0,75 мм². Желательно отметить на плане местоположение наконечника датчика.
- 3.3.8. Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).
Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их скотчем фиксирующим скотчем Heat Plus.
Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.
Для корректной работы системы «Теплый пол» рекомендуется укладка датчика пола под одной из полос нагревательной инфракрасной пленки в месте наименьшей теплоотдачи.
3.4. Установка защитного теплораспределяющего слоя НЕАТ PLUS
В качестве защитного теплораспределяющего слоя наилучшие результаты показывают каменные панели Heat Plus E-Stone. При минимальной толщине, покрытие Heat Plus обеспечивает максимальную механическую прочность и защиту нагревательной пленки от перегрева.
При использование мягких напольных покрытий (ковролин, линолеум, ПВХ плитка и др.) применение защитного теплораспределяющего слоя Heat Plus является обязательным и достаточным условием.
- 3.4.1. Разложите поверх нагревательной пленки и заземляющего слоя E-Dero листы защитного теплораспределяющего покрытия Heat Plus E-Stone.
- 3.4.2. Листы защитного покрытия Heat Plus E-Stone должны располагаться встык скрепляются между собой фиксирующим скотчем Heat Plus OPP.
Подгоните по размеру, обрезая ножом лишние участки. При обрезке подкладывайте твердую плоскую поверхность чтобы не повредить греющую пленку.
3.5. Установка напольного покрытия
- 3.5.1. В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.
- 3.5.2. После завершения укладки финишного покрытия еще раз протестируйте теплый пол, чтобы убедиться, что никакие соединения не были нарушены. Затем можете подключать систему к термостату и проверить работу теплого пола от сети.
- 3.5.3. При необходимости нанесите предупреждающие надписи вблизи термостата.
Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.
Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения. Для более подробной консультации обратитесь к изготовителю покрытия.
При использовании нагревательной пленки учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.
Гарантия
Компания Heat Plus предоставляет 15 летнюю гарантию с даты производства на свою продукцию (инфракрасная нагревательная пленка) при условии правильной эксплуатации и надлежащего обслуживания только при условии, если система теплого пола выполнена из комплектующих произведённых только компанией Heat Plus.
Компания Heat Plus не несёт ответственности за дефекты, возникшие по причине иных (не произведённых Heat Plus) сопутствующих материалов, применяемых совместно с инфракрасной нагревательной пленкой, приобретенных покупателем. Также компания не несет ответственности в случае несоблюдения правил инструкции по монтажу и эксплуатации продукции.
При обнаружении дефектов покупатель должен уведомить компанию Heat Plus через официального дилера в вашем регионе или магазин, в котором вы приобрели продукцию об их наличии в письменной форме в течении 10 (десяти) дней со дня покупки. Данное заявление должно включать в себя описание дефекта и его проявления. Если в течении гарантийного периода продукция, произведенная компанией Heat Plus признается дефектной, то дефекты будут устранены или данная продукция будет заменена бесплатно на домашний или официальный адрес покупателя. Ни при каких условиях компания Heat Plus не несет ответственности за затраты, связанные с демонтажем и переустановкой дефектной продукции или дефектных частей продукции. Замена и ремонт бракованной продукции или дефектных частей продукции являются единственным и исключительным средством возмещения для покупателя.
Все гарантии и средства возмещения имеют силу только при условии соблюдения Покупателем правил по погрузке/разгрузке, хранению и монтажу, правильной эксплуатации и надлежащего обслуживания продукции компании Heat Plus, а также при условии, что продукция не подвергалась механическому воздействию, модификациям, не правильной или не надлежащей эксплуатации.
ВНИМАНИЕ! Гарантийный талон действителен только вместе с документами, подтверждающими покупку и содержащими дату покупки! Гарантия осуществляется только при наличии заполненной схемы монтажа, произведенного квалифицированным электромонтажником.
По всем вопросам гарантийного обслуживания изделий HEAT PLUS обращайтесь к Вашему местному продавцу.
Смотрите также:
- Пленочный
теплый пол - Комплектующие
для теплых полов - Терморегуляторы
для теплого пола
Пленочный теплый пол своими руками
Если Вы планируете установить инфракрасный пленочный теплый пол, но не знаете, что конкретно необходимо приобрести, то эта статья для Вас.
Здесь мы рассмотрим не только необходимый для установки и правильной эксплуатации комплект пленочного теплого пола, но и расскажем о роли всех используемых комплектующих.
Комплект пленочного теплого пола своими руками
Для самостоятельного сбора комплекта пленочного теплого пола Вам понадобится следующий минимальный набор комплектующих: теплоизоляционный слой (подложка), пленочный теплый пол, комплекты для подключения, провода, терморегулятор.
Рассмотрим все необходимые комплектующие для самостоятельного монтажа системы обогрева с использованием пленочного теплого пола.
Комплект пленочного теплого пола своими руками
Бесплатный расчет комплекта теплого пола
Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или по электронной почте [email protected].
1.
Теплоизоляционный слой
Теплоизоляционный слой Marpe
Теплоизоляционный слой Marpe (или подложка) представляет собой химически сшитый твердый вспененный полиэтилен с закрытой пористой структурой и неметаллизированным отражающим слоем, имеющий ширину 1 метр и толщину 3 мм.
Подложка расстилается под нагревательной пленкой по всей площади помещения и используется для создания направленного потока тепла в сторону обогреваемой поверхности.
Иными словами, КПД теплого пола повышается за счет того, что слой не позволяет прогревать межэтажное перекрытие квартиры и потолок соседям снизу или фундамент частного дома.
Кроме того, подложка защищает пленку от проникновения паров и влаги и является дополнительным диэлектриком между электрической нагревательной пленкой и основанием пола.
Расчет количества теплоизоляционного слоя
количество подложки = площадь помещения
2.
Инфракрасная нагревательная пленка
Инфракрасная нагревательная пленка
Главным элементом отопительной системы является инфракрасная нагревательная пленка. Пленочный теплый пол бывает разных типов, мощностей и производителей, но структура их, как правило, схожа. Это карбоновые или графитовые полосы, соединенные медно-серебристыми шинами и защищенные полиэстером электротехнического типа.
В быту используются пленки мощностью 150 и 220 Вт/м.кв. В 2016 году на рынках страны появилась саморегулирующаяся пленка Marpe Black Heat, способная за счет эффекта положительного температурного коэффициента при нагреве снижать потребляемую мощность на 30%. Достоинством саморегулирующейся пленки является повышенная устойчивость к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами, по сравнению со стандартной пленкой мощностью 220 Вт/м.кв. Сегодня существует пленка с саморегуляцией 50% — Marpe Samreg PTC+.
Пленки бывают полосатого и сплошного типа. Они различаются стоимостью и структурой. Сплошная пленка дороже, но надежнее, состоит из большего количества слоев, устойчива к повреждениям и, по заявлениям изготовителя, имеет вдвое больший срок службы. Основное отличие данных пленок заключается в том, что полосатый пол можно отрезать строго по размеченным сегментам (20-25 см), а сплошной пол можно резать поперек с учетом необходимой длины и формы помещения.
В нашем каталоге пленочного теплого пола представлен теплый пол южнокорейской компании Green Industry под ламинат, паркет, ПВХ-плитку, линолеум и ковролин, а также фирменные комплектующие для системы обогрева и терморегуляторы для поддержания тепла и уюта в Вашем доме.
Расчет количества инфракрасной пленки
Количество греющей пленки рассчитывается исходя из площади обогрева без учета корпусной мебели. Если же Вы еще не определились с расстановкой мебели, то можно воспользоваться грубой формулой расчета необходимого количества пленки. Для использования в качестве основного и комфортного обогрева достаточно будет застелить 70% от общей площади помещения.
количество пленки = площадь помещения * 0,7
3.
Наборы для подключения
Наборы для подключения
Наборы для подключения включают все необходимое, чтобы быстро и качественно осуществить подключение электрических проводов к токопроводящим шинам и обеспечить электрическую и паро-гидроизоляции.
Специальные наборы для подключения включают в себя 2 коннектора и изоляцию, достаточные для монтажа одной полосы пленки.
Расчет количества наборов для подключения
количество наборов = количество греющих полос
4.
Провод установочный
Провод установочный
Для безопасного монтажа системы обогрева на основе пленочного теплого пола рекомендуем использовать провода ПВ-3 сечением 2,5 мм.кв.
5.
Полимерная изоляция
Полимерная изоляция
Полимерная изоляция применяется опционально при монтаже сплошного пленочного пола (Green Film PTC) и саморегулирующегося пленочного теплого пола Marpe Samreg PTC+. Поставляется в рулонах шириной 5 сантиметров и длинной 30 метров. Используется для изоляции поперечных срезов пленки.
1 рулона полимерной изоляции хватает на 15 полос греющей пленки метровой ширины (30 м.)
6.
Теплораспределяющий слой
Теплораспределяющий слой
Теплораспределяющий слой представляет собой пластины из базальтовой крошки и полимеров толщиной 2 мм, шириной 1 метр и длиной 1,2 метра. Данный слой кладется по всей площади помещения поверх нагревательной пленки под мягкие напольные покрытия, такие как линолеум и ковролин, и используется для защиты отопительной пленки от механических повреждений и перегрева при нарушении теплоотвода. Не поддерживает горение и не выделяет вредных веществ при нагреве.
Расчет количества теплораспределяющего слоя
количество = площадь помещения
7.
Терморегулятор для теплого пола
Терморегулятор для теплого пола
Терморегуляторы для теплого пола являются необходимыми устройствами при применении любого типа электрического теплого пола, будь то нагревательный кабель, обычная полосатая или саморегулирующаяся сплошная пленка. Он необходим для поддержания заданной температуры и своевременного отключения нагрева пленки. Отсутствие данного прибора может привести к выходу системы из строя и повреждению напольного покрытия.
Терморегуляторы можно разделить на два основных вида: механические и электронные. Механические более дешевые, в них применяется датчик температуры воздуха. Соответственно их точность определения температуры и функционал оставляют желать лучшего, поэтому их не рекомендуется использовать с системами пленочного теплого пола, однако за счет простой конструкции они очень надежны.
Электронные терморегуляторы бывают программируемые и непрограммируемые. Чем больше функционал термостата, тем дороже он стоит. Простой непрограммируемый терморегулятор позволяет задать только необходимую температуру. Дорогие же модели имеют сенсорный экран и возможность настройки температуры по времени и дням недели. За счет грамотно заданных настроек, применение программируемого терморегулятора позволяет экономить потребляемую пленкой электроэнергию. Практически все электронные терморегуляторы используют датчики температуры воздуха и пола, поэтому их точность значительно выше механических термостатов.
На заметку!
Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.
Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.
Помочь с выбором терморегулятора поможет наша статья: Как выбрать терморегулятор для теплого пола.
Итог
Таким образом, в минимальный комплект пленочного теплого пола входят сама пленка, терморегулятор, теплоизоляционный слой, бутилкаучуковая изоляция, провода. При применении сплошной нагревательной пленки необходимо использовать полимерную изоляцию. Вместо специальных коннекторов для подключения допускается применение пайки, однако выполнять ее должен квалифицированный специалист. Под мягкие напольные покрытия, для защиты пленки, необходимо использовать теплораспределяющий слой.
Остались вопросы?
Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.
Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].
Пленка для теплого пола – Инструкция по установке
Монтаж теплых полов с инфракрасной нагревательной пленкой
По этой ссылке вы можете скачать инструкцию Установка нагревательной пленки
M Материалы:- Инфракрасная нагревательная пленка ENERPIA DAEWOO в соответствии с вашими потребностями;
- Изоляционные листы толщиной более 5 мм;
- Изоляционная лента на битумной основе гидроизоляционная;
- Электрический гибкий кабель;
- Соединительные зажимы (компрессорные клеммы) – используются для соединения кабелей с нагревательной пленкой;
- Скотч;
- Термостат с блоком питания 120-240В переменного тока;
- Плоскогубцы.
- Измерьте площадь помещения и сделайте схему, как инфракрасная пленка будет укладываться на пол.
- Подготовьте все необходимые материалы.
- Проверьте пол. Убедитесь, что пол ровный, не имеет острых шипов и других подобных предметов, о которые можно повредить пленку.
- Если пол мокрый, укладку можно производить после обработки гидроизоляцией. Необходимо следить за тем, чтобы на полу не оставалось следов влаги.
- Для больших помещений предпочтительнее воспользоваться услугами специалиста, особенно для электромонтажных работ.
Вы можете легко установить систему пленочного отопления в обычном помещении, следуя инструкции:
I Установка:СХЕМА ПОМЕЩЕНИЯ
- измерьте площадь помещения и составьте схему, как будет располагаться нагревательная пленка положить на пол
- показать на схеме расстановку мебели
- оставьте 10 см между стенами и нагревательной пленкой
ИЗОЛЯЦИЯ
- Отмерьте и отрежьте необходимую изоляцию, а затем прикрепите ее к полу скотчем.
- Таким же материалом можно изолировать промежутки между листами.
Укладка инфракрасной нагревательной пленки
- Разрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
- Уложить нагревательную пленку на утепленный пол. Не перекрывайте листы пленки. Между ними оставляйте расстояние 1-2 см. Интервал до стен должен быть не менее 10см.
- Закрепите края пленки скотчем для фиксации.
Соединение клемм компрессора с помощью многожильных кабелей
- Отделите медную полосу от серебряной, чтобы можно было вставить один из краев клеммы.
- Правильно закрепите клемму на медно-серебряной ленте так, чтобы один ее край находился сверху ленты, а другой был вставлен внутрь между двумя слоями ленты (серебро и медь).
- Плотно прижмите плоскогубцами. Делать это следует двумя диагональными приложениями.
- Соедините клеммы с многожильным кабелем. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление. Все замеры должны быть указаны электриком в Гарантийном талоне.
- Изолировать соединения многожильных кабелей с наконечниками с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом куска изоляционной ленты.
- Изолируйте все открытые стороны медной полоски.
- Соедините нагревательную пленку с многожильным кабелем параллельно.
Крепление датчика температуры.
- Поместите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
- Под датчиком прорежьте прорезь в изоляции.
- Поместите датчик, изолированный изоляционной лентой на битумной основе, в щель, чтобы не было ударов.
Соединение термостата
1. Установите термостат, следуя инструкциям производителя. 2. Проверьте измерение общего сопротивления.
Внимание! Измерения сопротивления производились при выключенном питании!
3. Проверить ток системы отопления.
Если у вас есть существующий электрический контакт и вы будете использовать его для подключения к линии электропередач, вы должны учитывать, что максимальная мощность составляет 15А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все замеры должны быть указаны электриком в Гарантийном талоне. Подключение к линии электропередач: 1. Линия электропередачи должна быть на одной линии и не запутываться. 2. Используйте провода разных цветов для «L» и «N», чтобы иметь возможность отследить и устранить проблему, если она возникнет. 3. Используйте кабелепровод и форму для проволоки, чтобы предотвратить утечку и попадание влаги. 4. Используйте необходимую толщину провода в соответствии с устанавливаемой мощностью. Укладка пароизоляции 1. Раскатать пароизоляцию, отрезать необходимую длину, уложить на греющую пленку. 2. Закрепить пароизоляцию скотчем. Накрывайте только отапливаемые участки. Следующий шаг – укладка напольного покрытия – ламината, паркета или любого деревянного настила.
Для получения более подробной информации, пожалуйста, напишите по электронной почте
Как установить в пол с подогревом
Система подогрева пола QuietWarmth для ламината, роскошного винила (4 мм или толще), паркетной доски и плавающих полов
QuietWarmth — это гибкая излучающая нагревательная пленка, которая укладывается под плавающие напольные материалы для создания теплых комфортных полов. Это простое видео по установке, иллюстрирующее простоту установки QuietWarmth. Чтобы получить полное руководство по установке подложки излучающего тепла, ознакомьтесь с руководством по установке, прилагаемым к каждому рулону QuietWarmth.
Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината любые ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.
В комплект QuietWarmth входит все необходимое для быстрой укладки пола с использованием минимума инструментов. На заводе каждый рулон QuietWarmth снабжен электрическими соединениями на концах, а также изоляционными дисками из каптона (CAP-TON) для использования в тех случаях, когда желательна резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части коврика с подогревом. Для дополнительного комфорта и наибольшей экономии мы рекомендуем приобрести напольный термостат для контроля температуры.
Сначала примерно наметьте конфигурацию системы отопления. Хорошей практикой является планирование установки с использованием эскиза, разметки схемы расположения матов и планирования положения напольного датчика, основных электрических соединений и термостата. Также важно спланировать расположение матов таким образом, чтобы концы матов с установленными на заводе проводами располагались рядом с той стороной комнаты и стеной, где расположена распределительная коробка термостата.
При построении схемы системы необходимо соблюдать надлежащее расстояние от светильников, которые могут уже быть частью пола, или другой электропроводки, которая не используется в этой системе (график с указанием другой электропроводки должен быть 2 дюйма вдали от любого нагревательного мата). Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другими строительными конструкциями. Оставив не менее 6 дюймов от стены до края нагревательного пленочного мата, вы оставите место для прокладки проводов от нагревательного мата к распределительной коробке. (Обратите внимание на рисунок: нагревательные панели, которые частично закрыты этими конструкциями, могут перегреваться).
После составления хорошего плана тщательно очистите существующий черный пол от любых предметов и мусора.
При укладке на бетон убедитесь, что перед установкой подложки и нагревательного мата сначала устанавливается пароизоляция, если только вы не устанавливаете подложку с предварительно прикрепленным к ней пароизоляционным материалом. Раскатайте подложку, готовую к лучистому теплу… покрывающую всю площадь пола, убедитесь, что предварительно прикрепленная сторона пароизоляции находится вверху при ее укладке. Стыки краев подложки соедините клейкой лентой. Используя схему, которую вы сделали ранее, разверните нагревательные маты в нужных местах комнаты. Вы можете укоротить мат, чтобы он соответствовал плану вашего плана.
При индивидуальной настройке нагревательных матов прорежьте свободную область между нагревательными полосами по пунктирным линиям. Никогда не режьте ближе, чем на ¼ дюйма к нагревательным полосам. И НИКОГДА не режьте нагревательную полосу самостоятельно. Изолируйте обрезанные концы полос металлической шины каптоновыми дисками, которые поставляются с каждым рулоном.
После раскатки нагревательного мата на нем не должно быть перегибов, ряби или складок. Проложите провода от каждого коврика к стене, где вы планируете установить термостат. Важно вырезать тонкую неглубокую прорезь в подкладке для проводов. Это помогает поддерживать уровень пола без выступающих точек.
Рекомендуемые нами термостаты поставляются с удобным датчиком пола, поэтому проложите провод датчика пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подложке и протолкните провод датчика и датчик вниз, чтобы они были на одном уровне с нагревательным матом. Закрепите датчик пола и подводящий провод скотчем на расстоянии не менее 2 дюймов от любой нагретой черной полосы коврика. Не допускайте контакта датчика с черными полосами нагревательного мата. Отрежьте участок подложки и прижмите соединители вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем приклейте их клейкой лентой. Вырежьте тонкую прорезь в подложке и вставьте холодные провода в прорезь для прокладки к распределительной коробке.
После установки всех этих компонентов система должна быть готова к подключению и проведению проверки сопротивления с помощью омметра. Более подробная информация об этом содержится в полной инструкции по эксплуатации, прилагаемой к комплекту. После того, как вы установили и подготовили пленку QuietWarmth, пришло время подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или квалифицированным электриком. Для завершения этого заключительного этапа необходимо несколько дополнительных принадлежностей: соединительная коробка 4×4, распределительная коробка 2×3, кабелепровод длиной ¾ дюйма, провод Romex, проволочные гайки и измеритель ОМ.
При подготовке к прокладке проводки установите распределительную коробку с заглушками 4×4 приблизительно на высоте 18 дюймов над основанием стены. Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2×4 для устройства управления термостатом примерно в 60 дюймах над основанием стены. Просверлите или сделайте надрез в основании стены, чтобы провод мог войти в стену. Установите кабелепровод ¾” от выреза до распределительной коробки 4×4 для подводящих проводов. Установите 2-жильный провод Romex 12 AWG между распределительной коробкой и коробкой термостата.
Протяните провода через канал основания стены и через кабелепровод в распределительную коробку 4×4. Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.
