1. Как должен нагреваться ИК тёплый пол
2. Какой мощности выбрать плёночный пол
3. Какой ИК теплый пол лучше под ламинат и паркет
4. Последовательность и особенности укладки, подключения
5. Какой ламинат выбрать для ИК пола
6. Правила безопасной эксплуатации

Система «теплый пол» пользуется заслуженной популярностью среди отечественного потребителя. Если буквально несколько лет назад на рынке были представлены в основном сложные в монтаже электрические и водяные системы, то сейчас появился новый тип продукции, работающий на инфракрасном излучении.

ИК -полы полностью безопасные, их можно укладывать под любой вид финишной отделки. Производители заявляют, что сверху можно постелить ламинат, паркет, массивную доску и т.д. При этом работая с деревом, необходимо соблюдать определенные рекомендации.

Недавно опытных мастеров попросили поделиться опытом относительно того, как укладывать инфракрасный теплый пол под ламинат. В результате были собраны следующие советы.

Как должен нагреваться ИК тёплый пол

Плёночные инфракрасные теплые полы под ламинат и натуральную паркетную доску излучают лучевое излучение. Благодаря этому, в основном греется не поверхность полового покрытия, а предметы, находящиеся на нем и воздух в помещении.

Это имеет определенные преимущества: быстрый нагрев комнаты, возможность отапливать открытые помещения и т.д. Некоторые мастера пользуются этим и укладывают пробковый ламинат, террасную доску в открытых беседках, дополнительно делая систему отопления с помощью пленочных полов.

Укладка ламината на ИК теплый пол имеет еще одно преимущество — излучение настолько мягкое, что оказывает минимальное негативное воздействие на любую деревянную поверхность и материал под дерево.

Какой мощности выбрать плёночный пол

Монтаж инфракрасного плёночного тёплого пола под ламинат начинается с правильного выбора мощности материала. Согласно рекомендациям производителя, что подтверждает практика, для помещений со стандартной площадью 100-150 м², следует приобретать пленку с мощностью 150 Вт/м².

Зачастую продавцы убеждают в обратном, и предлагают купить пол с производительностью 220 Вт/м², но, как правило, утверждение в том, что это необходимо, основано только на желании продать тот товар, что дороже стоит.

Высчитать необходимое количество материала, сделать раскладку пленки, лучше всего доверить профессионалам. Некоторые компании используют специальные компьютерные программы, позволяющие не только подсчитать необходимое количество пленочных полов, но и распечатать правильную раскладку.

Напряжение пленочного пола указывается на упаковке с материалом, там же указывается потребляемая мощность, позволяющая высчитать расход электроэнергии в сутки и за отопительный сезон.

Какой ИК теплый пол лучше под ламинат и паркет

Возможна укладка пленочного теплого пола под ламинат двух видов. У каждого из них есть свои преимущества и особенности.

1. Биметаллический – в устройстве предусмотрены две тонких пластины. Верхний слой составляет медь с дополнительными добавками, нижний сплав алюминия.
2. Углеродный – имеет сложное строение, состоящее из резистивного элемента, нагревательные детали в котором соединены последовательно и параллельно.

Практика показывает, что монтировать углеродные инфракрасные теплые полы под паркетную доску более практично. Как правило, углеродная система лучше прогревает комнату и оказывает более мягкое излучение.

Последовательность и особенности укладки, подключения

Положить инфракрасный теплый пленочный пол под ламинат своими руками совсем несложно, достаточно попросту следовать инструкции изготовителя и придерживаться рекомендаций опытных строителей.

Производитель максимально облегчил задачу, упростив процесс укладки до минимума. Кстати, все опытные строители придерживаются «золотого правила», строго, соблюдать поэтапную технологию укладки инфракрасного теплого пола под ламинат, которая распечатана и выдается, вместе, с технической документацией.

В частности, там указывается:

• Теплые ИК полы под ламинат укладываются строго на ровную поверхность, при этом материал основания практически не имеет значения, достаточно, чтобы он был сухим и не имел жирных пятен.
• Перед монтажом необходимо составить и нанести на бумагу схему укладки плёночного пола. Это позволит избежать сложностей во время рабочего процесса.
• Электрический ИК пол укладывается таким образом, чтобы после окончания работ не было стыков, находящих один на другой (без нахлёста). Пленка укладывается равномерно, без зазоров между пластами.
• Пол с инфракрасной обогревающей пленкой подключается с помощью медных проводов к термостату. Отдельно необходимо провести заземление ИК пола. В регуляторе для этой цели специально предусмотрены разъемы. Также потребуется установить отдельный автомат и блок УЗО. Схема проводки инфракрасных теплых полов также указана в инструкции по эксплуатации.
• Перед укладкой финишного покрытия необходимо проверить работоспособность ИК обогрева пола. Для этого подводят напряжение и проверяют, нагреваются ли все части пленки. Если одна из пленок не греется, дополнительно уплотняют клеммы. Часть пленки, которая по-прежнему не нагревается, вырезают и на ее место укладывают новую.

Подключение ИК плёночного пола считается законченным после того, как все части проверены на работоспособность. Теперь можно начинать монтаж винилового или коммерческого ламината, паркета или доски.

Какой ламинат выбрать для ИК пола

Эффективность инфракрасного отопления достигается не только правильным монтажом пленки, но и выбором финишного покрытия. Некоторые хозяева заявляют, что у них буквально спустя несколько лет после укладки рассохся ламинат, начал скрипеть паркетный пол или появились стыки в массиве.

Что поможет не ошибиться в выборе материала?

• ИК обогрев пола оказывает определенное влияние на ламинат. Происходит небольшое расширение и сужение структуры под воздействием излучения. Бытовой ламинат не подходит для укладки под пленочные полы.
  Оптимальным будет выбор материала коммерческого класса, высокой износоустойчивости. Еще лучше будет стелить паркетную доску или массив. Крайне важно соблюдать требования правильной укладки ламината. Необходимо рассчитать схему таким образом, чтобы после укладки крайняя к стене доска, была не короче 25 см.
• Укладка под паркетную доску требует использования мастики для приклеивания основания и стыков между планками. В результате создается прочное основание, не поддающееся растрескиванию под влиянием температур. Поэтому влияние теплого пленочного пола на паркет сведено к минимуму.

Хотя ИК полы рассчитаны под использование ламината, производитель рекомендует применять покрытие исключительно коммерческого класса, либо остановить свой выбор на паркете или доске из массива.

Правила безопасной эксплуатации

Даже несложные расчеты позволяют подсчитать, что для отопления дома площадью 100 м² потребуется приблизительно 15 кВт. В связи с этим крайне важно обеспечить меры безопасности, которые описаны в СНУЭП. Максимальная температура пола, для пленки с производительностью 150 Вт составляет 45 °С.

Для безопасной эксплуатации необходимо использовать только провод нужной мощности и сечения, всю электросистему потребуется заземлить. В остальном ИК пленка является максимально безопасной в эксплуатации.

Энергопотребление пола делает данный вид отопления одним из самых дорогих на сегодняшний день. Поэтому большинство потребителей используют инфракрасное отопление как вспомогательный способ отопления.

Плёночный тёплый пол под ламинат

Покрытие пола из ламинированных панелей стремительно набирает популярность среди хозяев жилья. Оно красиво практично, цены на него отличаются доступностью даже для семей с не слишком высоким уровнем дохода. Достоверная, практически неотличимая имитация натуральной древесины привносит в интерьер помещения дополнительные нотки комфорта и уюта. Однако до природной теплоты дерева композитным материалам все же еще очень далеко. Не беда – есть эффективное решение подобной проблемы – плёночный тёплый пол под ламинат.

Плёночный тёплый пол под ламинат

Из всех видов теплых полов именно инфракрасный пленочный в этих условиях будет оптимальным – он как будто специально создан для укладки под ламинированное покрытие. Если присовокупить сравнительную простоту его монтажа, то сомневаться не стоит – смело выбирайте этот вариант.

Содержание

1. Инфракрасный теплый  пол – принцип работы и основные достоинства
2. Комплект инфракрасного теплого  пола
3. Правильно составленная схема – залог успешной работы
4. Подготовка поверхности для монтажа инфракрасного пола
5. Укладка и коммутация пленочных  инфракрасных излучателей
6. Подключение к терморегулятору и особенности пуска системы обогрева
7. Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Инфракрасный теплый пол – принцип работы и основные достоинства

Итак, что же из себя представляет пленочный инфракрасный пол, и почему именно он является оптимальным для ламинированного покрытия?

Большинство существующих систем отопления основаны на принципе прямого теплообмена. Так, например, привычные всем батареи передают тепловую энергию воздуху, который в процессе естественной или принудительной конвенции распространяет ее по помещению. Инфракрасное тепловое излучение в этом случае сводится к минимуму.

Нечто аналогичное происходит и в водяных или электрических системах «тёплого пола». Отличие только в том, что нагревается не радиатор, а толща стяжки, в которой расположены трубы или греющий кабель. От нее тепло передается настеленному покрытию, и лишь потом от его поверхности идет обогрев воздуха в помещении.

Подобная система обладает большой инертностью – много энергоресурсов затрачивается на предварительный прогрев пола, правда, и остывание происходит также не мгновенно, а в течение определенного времени, что обуславливает достаточную экономичность такого принципа отопления.

Пленочные инфракрасные обогреватели работают по совершенно иному принципу. Между двух плотных прозрачных полиэстерных слоев расположены параллельные полосы из специальной карбоновой пасты.  Каждая из таких полосок с обеих сторон подключена с токопроводящей медной шине, на которую подаётся сетевое напряжение питания. При прохождении через такой элемент переменного тока он, не особо нагреваясь сам по себе, создает поток инфракрасного излучения, достаточно «жесткого», с длиной волны порядка 5 ÷ 20 мкм. Этот поток лучевой энергии способен нагревать любые поверхности или предметы на своем пути. Таким образом, расходуемая энергия не затрачивается на процесс передачи тепла на определенное расстояние. Чтобы было понятней, можно привести классический пример – точно так же действуют инфракрасные солнечные лучи, нагревая все, на что они попадают.

Подобная методика обогрева уже достаточно давно используется для навесных, потолочных, настенных приборов, и полностью доказала свою высочайшую эффективность. Научились ее размещать и под напольное покрытие, освоив выпуск экономичных и действенных плёночных теплых полов.

• Общая толщина пленки – всего порядка 0,5 мм, то есть ее легко убрать под любое покрытие. В отличие от водяных или электрических полов, такая система абсолютно не требует трудоемких работ по заливке стяжек и обустройства мощного термоизолирующего слоя. Помимо этого, такая система обогрева не приведет в существенному поднятию уровня пола, что бывает решающим фактором в условиях городских квартир.
• Еще одно явное преимущество – равномерность нагрева поверхности пола. Известно, что ламинат в вопросах перепада температур часто выказывает определенную «капризность» – иногда он может прореагировать на это расхождением швов или даже вспучиванием поверхности. С инфракрасным полом эта вероятность практически нулевая – максимальный нагрев пленочных элементов (даже при вышедшем из строя терморегуляторе) никогда не бывает выше 40 ºС, а это для пола из ламинированных панелей абсолютно некритично.
• В условиях многоэтажного дома стяжку бывает невозможно залить и из соображений утяжеления перекрытия. С пленочным инфракрасным полом подобных проблем нет в принципе.
• Инфракрасные лучи нагревают не только поверхность ламината, но, проходя через него, передают тепло и другим предметам, и поверхностям в помещении, что создает максимально комфортный микроклимат.
• Важно, что передача энергии начинается практически мгновенно – можно вечером, по приходу домой, быстро и без особо больших энергозатрат довести температуру воздуха в помещении до требуемого уровня.
  Мало того, электронная система управления инфракрасными полами легко интегрируется в набирающие в настоящее время популярность системы «умного дома» – можно заранее запрограммировать, прогрев жилья по нужному графику или даже включить его дистанционно через сеть интернет или посредством мобильной связи.
• Инфракрасные полы не сушат воздух в помещении, и, по утверждениям некоторых исследователей, даже создают определенный ионизационный фон, особенно полезный для людей, страдающих хроническими заболеваниями органов дыхания.

Комплект инфракрасного теплого пола

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

Стандартный комплект пленочного инфракрасного пола

• Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
• Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
•  В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
• Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

Правильно составленная схема – залог успешной работы

Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

• Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
• По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250–300 мм.

Пленочные элементы выгоднее располагать вдоль помещения – меньше будет контактных соединений

• Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
• Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.

Резка пленки допускается только по специально обозначенным линиям

• Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
• Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» – в традиционных местах детских игр или отдыха взрослых.

Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

• В первую очередь, должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
• Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку.
  Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата.  Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО.
• Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).

И фаза, и “ноль” заведены с одной стороны пленочного элемента

• При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)

Вариант, когда контакты подключены с противоположных сторон пленочных обогревателей

• Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
• Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

Подготовка поверхности для монтажа инфракрасного пола

Поскольку тема публикации – монтаж инфракрасных пленочный элементов под ламинат, то предполагается, что базовое основание пола полностью готово к настилу ламинированных панелей – оно ровное, отремонтированное, прогрунтованное.

• Первым этапом в этом случае можно считать тщательную очистку основы от даже мельчайших твёрдых фрагментов мусора и от пыли – чтобы исключить повреждение подложки и пленочных элементов снизу.
• Следующий шаг – вся поверхность пола (не только та, где планируется установка обогревательных элементов, а помещение целиком) застилается подложкой. Фольгированная ее часть должна быть снаружи. Листы укладываются встык, фиксируются к основанию пола двухсторонним скотчем. Между собой полосы подложки скрепляются специальным скотчем, также имеющим верхнюю фольгированную отражающую поверхность.

Укладка фольгированной подложки

• Толщина подложки имеет очень важное значение. Дело в том, что в ней будут прорезаться пазы для укладки в них кабелей, клеммных соединений, мест изоляции контактов, термодатчика. Все эти элементы электроцепи не должны ни вызывать поднятия самого пленочного покрытия, ни, тем более, служить помехой при укладке ламинированных панелей.

Укладка и коммутация пленочных инфракрасных излучателей

При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки, ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та такой фрагмент пленки подлежит выбраковке и обязательной замене.

• Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
• После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.

Изолирование мест разреза токопроводящих шин

Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

• Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.

Термодатчик должен устанавливаться по центру излучающей полоски

После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

• Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.

Клеммы – клипсы должны быть в комплекте пола

Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки.

Установка клеммы клипсового типа

Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается их надежный контакт с посеребрённой площадкой медной шины.

Могут использоваться и другие клеммные соединения или даже пайка контактов

• Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.

Обжим клеммы со вставленным проводом

• Очередной этап – укладка кабелей, в строгом соответствии с вычерченной схемой. Зачищенные от изоляции концы проводов (порядка 10 мм) вставляют в уже соединенную с пленочным элементом клемму, которую обжимают плоскогубцами.
• Далее, следует очень тщательная изоляция все контактных групп.

Клемма полностью установлена – требуется ее заизолировать

Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

Порядок изолирования клеммных узлов

• После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

Подключение к терморегулятору и особенности пуска системы обогрева

• По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент– если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.

Подключение кабелей к клеммам терморегулятора

• Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания ( L и N – фаза и ноль), заземления, нагрузки – т.е. самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor»). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.

Так может выглядеть установленный на стену терморегулятор

• После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
• Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по полу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм – она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150–200 мм, и образовавшиеся нахлесты герметизируются скотчем.

При монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратность

• Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

Видео: мастер-класс по укладке инфракрасной пленки под ламинат

установка, монтаж теплого пола, как укладывать, как уложить пленку, инструкция по укладке инфракрасного пола, как подключить, подключение

Содержание:

Как работают инфракрасные теплые полы, и каковы их основные плюсы
Комплектация пленочных теплых полов
Составление схемы укладки под ламинат — как укладывать правильно
Предварительные работы
Монтаж и подключение пленочного инфракрасного пола
Запуск системы обогрева после соединения ее с терморегулятором

Использование ламинированных панелей в качестве напольного покрытия с каждым днем становится все популярнее. Покрытие внешне смотрится весьма красиво, при этом цена остается доступной практически для каждой современной семьи даже со средним уровнем дохода. Материал способен практически в полной мере имитировать натуральную древесину, привнося в интерьер свой неповторимый комфорт и уют. Конечно, до уюта от настоящего дерева еще весьма далеко. Однако существует промежуточный вариант, дающий возможность решить такую проблему – а именно, использовать пленочный теплый пол под ламинат. О нем, собственно, и пойдет речь ниже.

Изо всех разновидностей теплых полов именно инфракрасный пленочный пол под ламинат будет оптимальным выбором, так как он идеально подходит для укладки под данное покрытие. А если сюда еще добавить и легкость укладки пленочного отопления, в данном случае и сомневаться не приходится – смело останавливайте свой выбор именно на этом варианте.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи — они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

• Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции. Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
• Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат. Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
• В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
• Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
• Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
• Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Комплектация пленочных теплых полов

Инфракрасный пленочный теплый пол поставляется в точке продажи в полной комплектации, в которую входят:

• Инфракрасные пленочные маты со стандартной шириной в 50 или 100 см. Длина таких полос может варьироваться, однако не должна выходить за пределы 8 м. Обрезать полотнище под нужный размер можно по полосам разметки. Как правило, пунктирная линия с изображением ножниц проходит через каждые 25 см. Обрезку производят только по разметке, поскольку на этих участках размещают небольшие площадки с серебряным покрытием, которыми пленочный теплый пол подключают к питающим кабелям.
• Клеммы, которыми производится подключение нагревательных элементов к кабелю питания. В некоторых случаях питающие кабели поставляются в комплекте с теплым полом. Кроме того, обычно в комплект входит битумная лента, которая служит изоляционным материалом. Приобретая пленочный пол, обратите внимание на наличие такой изоляции.
• Термодатчик с кабелем нужной длины также входит в комплект. Он нужен для регулирования температуры нагрева.
• Терморегулятор, то есть блок управления системой теплого пола. По типу регулирования он может быть электромеханическим или электронным. Вне зависимости от типа индикаторов, дизайна или схемы регулирования, подключение терморегулятора к термодатчику, нагревательным элементам и сети питания будет одинаковым.

Перед тем как уложить пленочный теплый пол, нужно правильно выбрать его удельную мощность. Стандартными показателями считаются 150 и 220 Вт/м², иногда в продаже можно встретить и более мощные приборы – 440 Вт/м². Однако в условиях городской квартиры достаточным показателем будет 150 Вт, поскольку в противном случае поверхность пленки будет нагреваться более 40 ℃, что пагубно влияет на состояние ламината.

Согласно инструкции укладка теплого пола под ламинат должна выполняться на подложку с толщиной не менее 3 мм. Желательно использовать фольгированный материал, который будет отражать инфракрасные лучи по направлению в комнату. Тем не менее проследите, чтобы поверхность подложки не проводила ток. Между собой полотнища подложки стыкуются с помощью специального скотча.

Составление схемы укладки под ламинат — как укладывать правильно

Первый шаг на пути к обустройству системы пленочного теплого пола – это составление подробной схемы размещения нагревательных элементов, управляющих узлов и подключения их к источнику тока. Данная работа должна быть произведена еще до покупки комплектующих.

Для составления схемы важно учесть такие принципы:

• По инструкции пленочный теплый пол под ламинат не должен покрывать всю поверхность целиком. Участки, где будет размещена тяжелая мебель, оставляют свободными. Это важно, поскольку в закрытом пространстве теплообмен поверхности ламината с окружающим воздухом будет нарушен. В результате мебель и даже ламинат начнут портиться из-за перегрева, а нагревательные элементы пленочного теплого пола будут потреблять лишнее количество энергии и быстро выйдут из строя.
• По аналогичным причинам инфракрасную пленку стоит размещать с отступом от стен и стационарных отопительных приборов, например труб или радиаторов. Согласно нормам данное расстояние должно составлять не менее 25-30 см.
• Раскатывать пленочные теплые полы следует вдоль длинной стены, чтобы снизить до минимума число соединений.
• Ни в коем случае нельзя разрезать инфракрасные пленочные теплые полы в местах, где нет специальной графической разметки – это приведет к порче материала.
• Если настил нагревательных элементов инфракрасной пленки необходимо выполнить в несколько рядов, между ними обязательно нужно ставить расстояние в 5 см. Ни в коем случае нельзя выполнять укладку такой пленки внахлест.
• Как правило, комфортные условия в помещении можно создать, если покрыть инфракрасными пленочными полами около 60-70 % площади покрытия. В детских комнатах или зонах отдыха взрослых можно дополнительно настелить теплые полы.

Очень важным аспектом при подключении теплого пола под ламинат является прокладка кабеля. Заранее стоит определиться с локализацией блока управления, то есть терморегулятора. Этот узел нужно устанавливать не ниже 50 см от поверхности пола. Кроме того, на расположение терморегулятора влияет удобство выполнения проводки питающего кабеля 220 В, а также подключение проводов от нагревательных элементов.

Совокупная мощность инфракрасных теплых полов в доме может достигать высоких показателей. Следовательно, перед тем, как подключить теплый пол под ламинат, стоит провести для него отдельную линию питания с кабелем нужного сечения и автоматом. Оптимальным считается вариант, когда в схеме присутствует устройство УЗО, обеспечивающее безопасность. Не рекомендуется подключать теплый пол к стационарным бытовым розеткам.

Доступные в продаже терморегуляторы обычно подходят для монтажа в стандартное гнездо для розетки, установленное в стене. Чтобы подвести к нему кабель, в стене до уровня пола придется пробить штробы с параметрами 20×20 мм, в которые будет помещена гофротруба сечением 16 мм. По ней и будет проходить скрытый провод. Как вариант, под кабель можно закрепить на стене кабель-канал, то есть декоративный короб.

Обратите внимание, что электропровода на поверхности пола не должны пересекаться. При этом можно выбрать разные схемы подключения инфракрасного пленочного теплого пола, исходя из конкретных условий. Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов.

В некоторых случаях схему электропроводки придется усложнить. Если нужно подключить фазный и нулевой провод с противоположных сторон пленочного пола, стоит соблюдать особую осторожность. Ни в коем случае нельзя подключать на одну медную шину сразу два контакта – иначе, короткого замыкания не избежать.

Последнее, что стоит предусмотреть на схеме, это локализация термодатчика. Его устанавливают посередине ширины пленочного мата, с отступом от стены не менее 50 см. Идеально, если термодатчик будет находиться в наиболее холодной точке помещения. Однако это не всегда выполнимо ввиду ограниченной длины его кабеля, наращивать которую нельзя.

Грамотно составленная схема укладки пленочного теплого пола позволит определить необходимое количество комплектующих, чтобы можно было начать работу.

Предварительные работы

По инструкции монтаж теплого пола под ламинат можно производить только на предварительно подготовленное основание – ровное, без дефектов поверхности, покрытое грунтовкой.

Дальнейшие подготовительные работы сводятся к следующему:

1. Вся поверхность чернового пола должна быть тщательно очищена от пыли и любых фрагментов мусора – это позволит избежать повреждения подложки и пленки с нагревательными элементами.
2. На следующем этапе на поверхности пола по всей площади помещения необходимо расстелить специальную подложку под ламинат. Укладывать подложку необходимо фольгированной стороной к верху. Укладка отдельных полотен производится встык с фиксацией к поверхности пола на двухстороннем скотче. Кроме того, швы между полосами проклеивают строительным скотчем с фольгированной поверхностью.
3. Выбирая подложку, обратите особое внимание на ее толщину. Ее должно быть достаточно, чтобы при укладке в прорезанные пазы термодатчика кабелей, клеммных соединений и заизолированных контактов, уровень пленочного покрытия не поднимался. Кроме того, конструктивные элементы системы не должны мешать укладке ламината.

Монтаж и подключение пленочного инфракрасного пола

Прежде всего, расположите заранее составленную схему перед собой и приступайте к работе очень тщательно, сверяясь с планом. Обратите внимание, что при нарезке или монтаже нагревательной пленки, а также во время укладки финишного покрытия, нельзя допустить повреждения ее элементов.

Если все-таки произошел порыв или разрез токопроводящего или излучающего компонента пленки, весь фрагмент до линии разметки необходимо вырезать и заменить.

Монтаж пленочного пола производится в такой последовательности:

• Нагревательные элементы расстилают по поверхности пола так, чтобы медные шины были расположены блестящей стороной вниз. Чтобы пленка не двигалась, ее можно приклеить к подложке скотчем.
• Места разреза токопроводящих шин, если они не будут задействованы для коммутации кабелей, сразу после укладки изолируют специальной битумной лентой, которая поставляется в комплекте. Ею проклеивают контакты с обеих сторон, после чего плотно обжимают, чтобы добиться герметичности соединения.
• В поверхности подложки в том месте, где будет расположен термодатчик с кабелем, необходимо прорезать под них паз. Укладку корпуса термодатчика нужно выполнить так, чтобы он находился на черной карбоновой полосе в центре нагревательного мата. Чтобы датчик не сдвинулся, его приклеивают битумной лентой. Только после этого можно укладывать сверху нагревательные элементы.
• На следующем этапе выполняется подключение пленочных теплых полов к питающим кабелям с помощью клемм. Как правило, используются клеммы клипсового типа. Чтобы закрепить клемму, ее верхнюю пластину вставляют в контактный разрез таким образом, чтобы вторая часть крепления располагалась снизу пленки. Далее производят обжимку клипсы пассатижами. Делать это нужно аккуратно, но очень плотно, чтобы получился полноценный контакт с участком медной шины с серебряным покрытием.
• Иногда клеммы закрепляются по принципу заклепок – в таких случаях принцип их фиксации подробно оговаривается в инструкции производителя.
• Согласно подготовленной схеме начинают прокладку питающих кабелей. Концы проводов зачищают примерно на 1 см и вставляют их в клеммы, прикрепленные к нагревательным матам. После этого клемму обжимают пассатижами.
• Следующим этапом является изоляция всех соединений. Битумная лента проклеивается с верхней и нижней стороны нагревательной пленки. Важно, чтобы были изолированы все металлические фрагменты. По завершении обжимки получают абсолютно герметичный узел, внутрь которого не может попасть влага ни при каких обстоятельствах.
• Когда подключение питающих кабелей и изоляция клемм будет завершена, все элементы размещают в предварительно прорезанных в подложке пазах и проклеивают скотчем.

Запуск системы обогрева после соединения ее с терморегулятором

Последовательность подключения к терморегулирующему устройству будет таковой:

• После того как все работы по укладке будут завершены, все провода нужно будет подключить к терморегулятору. Стоит учитывать один важный нюанс – если с одним прибором управления будет соединяться несколько зон теплого пола, то скруток проводов не должно быть. Провода должны быть соединены лишь специальными клеммными соединениями.
• Подключение проводов к разъемам управляющего блока терморегулятора должно происходить согласно схемы, которая присутствует в технической документации. В ней всегда можно найти точки входа питания (L и N – фаза и ноль), заземления, термодатчика, а также элементы обогрева, которые в данном случае являются нагрузкой. Как правило, возле значка резистора указана предельная нагрузка в Ваттах или амперах. После подвода всех проводов их прячут в специальный канал, а терморегулятор устанавливают в специально отведенное для этого место.
• К пробному пуску системы переходят после дополнительной полной проверки всех соединений. При корректном функционировании установленной системы ее обесточивают и приступают к укладке ламината.
• Чтобы сделать пленочные обогреватели еще более безопасными, можно произвести их дополнительную защиту от возможных повреждений в процессе укладки панелей покрытия. Можно будет предотвратить случайное попадание на них жидкости в случае разлива на пол больших объемов воды. Для этого отлично подойдет укладка слоя полиэтиленовой пленки толщиной 200 мкм – она не ухудшит эффективность инфракрасного излучения. Отдельные отрезки такой пленки стелют с нахлестом в 150-200 мм, а стыки при этом заделывают скотчем.

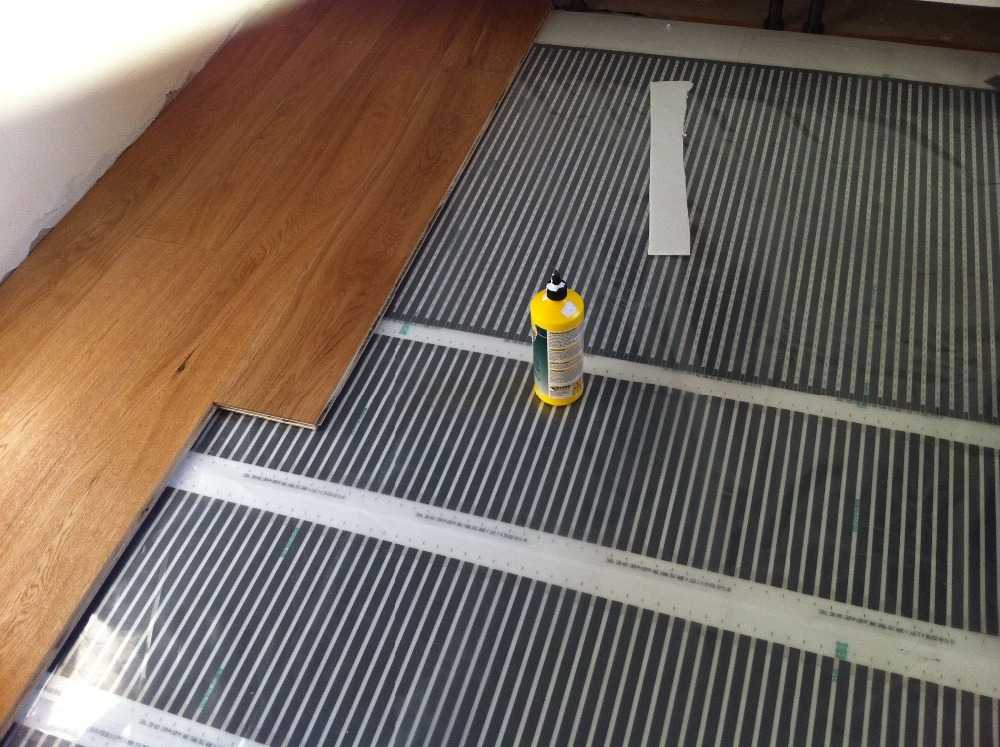

• Укладка ламината поверх инфракрасного пленочного пола для обогрева по большому счету основана на тех же принципах, что и обычная укладка. Нужно руководствоваться рекомендациями по определенной модели напольного покрытия с учетом конфигурации помещения.

В конце работ по укладке ламинированного покрытия можно будет задействовать отопительную систему на основе инфракрасного пленочного пола. Стоит отметить, что в данном случае стоит быть особенно осторожным для того, чтобы ламинат успел адаптироваться к условиям обогрева.

Рекомендуется не включать подогрев сразу на максимум, а задать сначала температуру в пределах 15-20 ^оС, наращивая по 5 градусов каждый день, доводя температуру до нужного уровня. Такой подход позволит, кроме всего прочего, путем подбора температуры определить самый подходящий режим работы «теплого пола».

Полный комплект нагревательной пленки 220 Вт/м²

Описание

Греющая пленка длиной 1 метр шириной 1 метр 220 Вт/м² с аксессуарами: соединительная лента, соединительные зажимы, электрический провод, бутиловая лента, пароизоляционная пленка, защитная трубка датчика термостата (для заказ, в который входит термостат), пошаговая инструкция по установке с гарантийным талоном.

В этот комплект не входит пена для утепления пола и инструмент для обжима.

Мощность 220 Вт/м² Напряжение 230 В перем. тока Макс. темп. 55°C Толщина 0,33 мм

Пленка может быть разрезана через каждые 25 см.

Цена включает НДС и бесплатную доставку на следующий день.

Если вам требуется, например. 3 полных комплекта – укажите 3 в графе количества.

Если вам требуется нагревательная пленка шириной 50 см и мощностью 220 Вт/м², укажите в процессе оформления заказа, что вам требуется нагревательная пленка шириной 50 см. В противном случае ваш заказ будет выполнен из нагревательной пленки шириной 1 метр 220 Вт/м².

Термостат рассчитан на 16 А и может использоваться с нагревательной пленкой мощностью 220 Вт/м² не более 14 квадратных метров.

При укладке нагревательной пленки убедитесь, что у вас есть соответствующая изоляция пола, чтобы предотвратить поглощение тепла полом.

Изоляция пола должна быть уложена по всей площади пола. Только квалифицированный электрик может выполнить подключение основного питания.

Все наши термостаты откалиброваны для максимального энергопотребления. Wi-Fi термостатом можно управлять со смартфона или планшета IOS/ANDROID.

Мы являемся производителем, мы производим нагревательную пленку с соблюдением всех требований, гарантируя самое высокое качество продукта в Европе.

Часто задаваемые вопросы

В: Могу ли я установить систему самостоятельно или мне нужен специалист?

О: Все наши системы отопления, будь то кабель или углеродная пленка, поставляются с полным набором инструкций по установке, предоставляя простые пошаговые инструкции. Большинство систем можно установить своими руками. Но окончательное электрическое подключение должен выполнять квалифицированный электрик.



В: Дорого ли обходятся электрические теплые полы? Почему дальняя инфракрасная нагревательная пленка является самой энергоэффективной системой?

Температура в каждой комнате индивидуально регулируется программируемым термостатом.

Тепловых потерь нет, тепло вырабатывается в месте использования.

Точный контроль температуры со смартфона, включение нагрева только при необходимости.

Эта технология использует дальнее инфракрасное излучение, нагревает предметы, а не воздух, это означает, что температура воздуха может быть снижена в среднем на 2°C

В домах с высоким классом энергопотребления можно использовать нагревательную пленку низкого напряжения 60 Вт/м, 80 Вт/ м, 140 Вт/м.

Нагревательную пленку можно подключить к фотогальваническим панелям или любому возобновляемому источнику энергии, чтобы снизить стоимость отопления до 0 фунтов стерлингов.

Для повышения эффективности мы настоятельно рекомендуем использовать изоляцию пола.

Пол площадью 5 м2 с нагревательной пленкой и изоляцией из пеноматериала толщиной 5 мм обойдется примерно в 0,15 пенсов в день при условии, что система отопления включается два раза в день на два часа каждый раз, это предполагает 50-процентный рабочий цикл после пол достиг температуры и предполагает стоимость 0,13 пенсов за кВтч.



В: Влияет ли мощность нагревательной пленки на потребление электроэнергии?

A: Мощность нагревательной пленки не влияет на потребление энергии, разница будет только во времени нагрева пола.



В: Существуют ли особые требования к электропроводке?

A: Для большинства бытовых помещений система обычно может быть подключена к существующему домашнему кольцевому главному контуру, проводка через ответвление выключателя с предохранителем. Для больших площадей может потребоваться одна выделенная цепь от основного блока. Термостат принимает 16 ампер. Все электромонтажные работы должны выполняться квалифицированным электриком. Необходимо следить за тем, чтобы комбинированная нагрузка не превышала коммутационную способность термостата.

Мощность нагревательной пленки	Макс. площадь нагревательной пленки для термостата 16А (квадратные метры)
80 Вт/м²	42 м²
140 Вт/м²	23 м²
180 Вт/м²	18 м²
220 Вт/м²	14 м²
400 Вт/м²	8 м²



В: Сколько времени потребуется для прогрева?

О: зависит от основания и изоляционного материала. Чем лучше изоляция, тем быстрее нагревается. Время нагрева зависит от мощности нагревательной пленки. 220 Вт/м нагревают инженерную древесину толщиной 12 мм за 5 минут, бетонные полы нагреваются примерно за 15 минут, но сохраняют тепло дольше.



В: Не станет ли мой пол слишком горячим?

A: Термостаты поставляются с напольным датчиком, который будет постоянно контролировать температуру пола. Мы всегда рекомендуем установить напольный датчик на вашем полу, особенно если вы используете мощность нагревательной пленки 200 Вт или 180 Вт, это ключ к контролю температуры вашего пола.



В: Как определить мощность нагревательной пленки?

Более высокая энергоэффективность дома = требуется меньшая мощность нагревательной пленки. В новых пассивных домах используется 80 Вт/м или 60 Вт/м, что становится очень популярным решением в Германии, Польше, Норвегии, Нидерландах.



В: Можно ли использовать пол с подогревом в ванной или мокром помещении?

О: Да, обратите внимание, что нельзя укладывать керамическую плитку непосредственно на нагревательную пленку, необходима бетонная стяжка толщиной не менее 30 мм. Если вы не можете уложить пол с такой высокой температурой, используйте нагревательный провод, это простое решение, позволяющее укладывать керамическую плитку прямо на черный пол, диаметр провода всего 3,6 мм



изоляция?

A: При использовании нагревательной фольги под ламинатом, инженерной древесиной или керамической плиткой всегда следует использовать нашу пенную теплоизоляцию. Он не только обеспечивает теплоизоляцию, снижая эксплуатационные расходы, но действует как метод звукоизоляции и образует подходящую неабразивную поверхность, на которую может быть нанесена нагревательная пленка.

Это также идеальная подложка, никакая другая подложка или изоляция не требуются.

Не используйте изоляционные материалы с ковриками для электрических кабелей.



В: Могу ли я управлять всеми комнатами с 1 устройства

Да, если у вас в доме 5 термостатов, вы можете управлять ими всеми с одного смартфона или планшета из любой точки мира с доступом к сети Ethernet. Все помещения/термостаты контролируются отдельно.



В: Как подключить систему теплого пола к электросети?

A: Подключение должно осуществляться через УЗО на 30 мА. Мы настоятельно рекомендуем, чтобы окончательное подключение выполнял квалифицированный электрик в соответствии с действующими нормами электромонтажа.



В: На эти продукты распространяется гарантия?

A: На нагревательную пленку распространяется гарантия 6 лет. Мы можем предложить пожизненную гарантию, если система установлена ​​авторизованным установщиком с выданным сертификатом.



В: Подходят ли теплые полы для обогрева зимнего сада?

A: Электрические системы обогрева полов идеально подходят для зимних садов. При использовании электрического подогрева пола в таких помещениях мы настоятельно рекомендуем использовать систему 220 Вт/м² или 180 Вт/м² для деревянных или ламинированных полов. Мы также настоятельно рекомендуем использовать подходящую изоляцию.



В: Можно ли обрезать кабели или маты по длине?

A: Ни в коем случае нельзя обрезать кабели электрического теплого пола, маты состоят из кабеля, закрепленного на нейлоновой сетке. Хотя кабель нельзя обрезать, вы можете разрезать полотно в любом месте, чтобы мат можно было уложить в соответствии с формой комнаты. Смотрите наши видео по установке.

Углеродная нагревательная пленка, которую можно разрезать через каждые 250 мм, доступна в трех вариантах ширины: 1 метр/50 см/250 мм.



В: Могу ли я вернуть систему теплого пола, если передумаю?

О: Да, можете. Если вы возвращаете товар в том же состоянии и без каких-либо повреждений, вы можете вернуть его нам для возмещения в течение 14 дней с момента покупки, пожалуйста, ознакомьтесь с нашими условиями.



В: Что произойдет, если я закажу слишком большую или слишком маленькую систему отопления?

О: Если перед распаковкой вы обнаружите, что приобрели систему не того размера, вы можете просто вернуть ее нам в течение 14 дней с момента покупки, и мы подберем подходящий вариант обогрева, соответствующий вашим требованиям. Если было заказано недостаточное количество фольги, пожалуйста, свяжитесь с нами, мы можем отправить недостающий элемент с доставкой на следующий день.



В: Нужны ли мне специальные инструменты?

A: Для установки нагревательного мата не требуются дополнительные инструменты.

При установке углеродной нагревательной пленки требуется обжимной инструмент.



В: Нужен ли мне специальный клей для напольной плитки?

О: Да. Для любого напольного отопления потребуются эластичный клей для плитки и затирка. Специальные полимеры, добавленные к гибким клеям, компенсируют любое движение плиточного пола из-за теплового расширения и сжатия.

Установка теплых полов с ламинатом

Укладка теплых полов Calorique® под ковер, линолеум, ламинат, паркет и плитку

Определить площадь и форму обогреваемого пола

При планировании следует помнить, что на обогреваемой поверхности не должна стоять бытовая техника или мебель без ножек. Панели Calorique не могут быть частично закрыты плинтусами, архитектурными деталями или декоративными элементами. Закрытие зон нагрева может привести к перегреву. Лучше всего устанавливать нагревательные панели по длине помещения, чтобы избежать частых разрезов и соединений линий. Электрические линии, которые могут быть проложены по полу, должны находиться на расстоянии не менее 50 мм от нагревательной пленки и соединений, а пространство между ними должно быть заполнено теплоизоляционным материалом.
Расстояние между диафильмом и источником тепла должно быть не менее 200 мм. Источниками тепла являются, например, тепловые трубы, камин, дымоход, печь и т. д.

Подготовка нагревательных панелей Calorique®

Разрежьте нагревательную пленку по одной из пунктирных линий ножницами. Вы не можете разрезать пленку по-другому. Прикрепите клеммы разъема к подготовленным полоскам фольги.

Прикрепите зажимы плоскогубцами, молотком или обжимным инструментом. Проверьте жесткость контакта. Изолируйте рельсы с другой стороны полосы прокладкой изоляционной ленты из набора Calorique.

Подготовьте электрические кабели сечением не менее 1,0 мм2 из набора Calorique®.

Обожмите зачищенный конец провода к клеммам разъема плоскогубцами. Изолируйте электрическое соединение с помощью самоклеящейся ленты из набора Calorique®.

Нагревательные элементы соединены параллельно. Максимальная длина нагревательной панели указана на странице с техническими данными. Максимальная суммарная мощность нагревательных полос, подключенных к термостату, не должна превышать 3200 Вт. Если общее потребление выше 3200 Вт, рекомендуем установить дополнительный электрический контур с собственным предохранителем. Затем нагревательные элементы подключаются с помощью магнитного выключателя к термостату.

Укладка панелей

Покрыть черновой пол, который не должен иметь неровностей и острых элементов, полиэтиленовой пленкой с помощью клейкой ленты. Края фольги должны перекрываться на 20 см. Уложите листы теплоизоляции толщиной 3 мм и закрепите их липкой лентой.

Поверх слоя теплоизоляции положите нагревательный элемент Calorique направляющими вверх. При правильном расположении нагревательных панелей все надписи должны быть разборчивы. Прикрепите нагревательную пленку клейкой лентой, мебельными гвоздями или степлером, чтобы предотвратить ее скольжение.
ВНИМАНИЕ! Прикрепите нагревательную пленку по краям через прозрачную полоску. Крепление должно быть не ближе 6,4 мм к шине серебристого цвета.
Для электрических соединений сделайте вырезы в теплоизоляционном слое, чтобы поверхность оставалась ровной.

Визуальный осмотр

Визуальный осмотр системы, изоляции, крепления контактов. При визуальном осмотре обратите внимание на возможные следы повреждения полосок фольги, которые могут произойти во время установки. Если часть полосы повреждена, рекомендуется заменить всю полосу.

Электрическая проверка

Электрическая проверка должна выполняться через соединительный кабель для проверки точности электрических соединений. Допустимое значение сопротивления для 240 В можно определить по следующей формуле:
Верхний предел = сопротивление 63360/установленный Вт.
Нижний предел сопротивления = 54720 /установленный Вт.
Проверьте измеренное значение после приведенного ниже выполнения.
СОПРОТИВЛЕНИЕ
Между верхним и нижним пределами сопротивления:
900:30 Хорошо, все в порядке, дальнейших действий не требуется.
Сопротивление выше верхнего предела:
Обрыв цепи. Проверьте все соединения и при необходимости отремонтируйте все.
Ноль (0): Короткое замыкание :
Проверьте все кабели на наличие повреждений. Полосы фольги с поврежденными шинами питания необходимо полностью заменить. После любого ремонта электрические испытания должны быть выполнены снова. Всю эту работу следует проводить максимально аккуратно, чтобы избежать возможного повреждения нагревательных элементов.

Датчик температуры

Вырежьте подходящее отверстие в изоляционном слое и прикрепите датчик температуры примерно в 1–1,2 см от нагретой части нагревательной фольги.

Подсоедините нагреватель к термостату и включите его. Через несколько минут фильм должен стать приятной войной.

Накройте нагревательную поверхность полиэтиленовой пароизоляционной пленкой толщиной около 140-300 г/м2 (200 мкм и более) с помощью клейкой ленты. Края листа должны перекрываться на 20 см. Как вариант, на полиэтиленовую пароизоляцию (не непосредственно на нагревательную пленку) можно наклеить специальную самоклеящуюся алюминиевую фольгу Alum-E из набора Calorique® Set. Уложите алюминиевую фольгу так, чтобы полосы фольги перекрывали друг друга, образуя равномерную экранирующую поверхность над нагревательной пленкой. Подсоедините алюминиевую фольгу к защитному заземлению.

Укладка напольного покрытия

Поверх него укладывается напольное покрытие или промежуточный слой из фанеры или ДСП.

Ламинат, паркет, деревянная доска

Уложите ламинат, паркет, деревянную доску непосредственно на нагревательную пленку в соответствии с инструкциями производителя. Наслаждайтесь комфортным теплым полом.

Ковер, линолеум, плитка

Уложить промежуточный слой из фанеры, ДСП и т.п. Промежуточный слой закрепить к полу шурупами и выровнять последний слой. Винты должны быть закреплены только через прозрачную кромку нагревательной пленки. Минимальное расстояние между винтами и токопроводящими элементами, включая серебряные шины, составляет 6,4 мм. Поверх промежуточного слоя укладывается напольное покрытие согласно инструкции производителя.

Подогрев пола завершен. Если на обогреваемую поверхность не будет ставиться мебель, то можно положить ковер или линолеум прямо на нагревательную пленку без промежуточного слоя.

Монтаж карбоновой нагревательной пленки своими руками – советы и рекомендации

Опубликовано 31. 1. 2021

Установка системы отопления с использованием углеродных нагревательных пленок проста, понятна и быстра. С этим справится любой более опытный мастер на все руки, электрик должен справиться с установкой без единой проблемы. В этой статье мы поделимся с вами нашим опытом в виде советов и рекомендаций по установке нагревательной пленки, чтобы ваша установка была максимально простой.

Система обогрева LARX CARBON-FILM.COM имеет ряд неоспоримых преимуществ. Не требующая технического обслуживания и экономичная эксплуатация, низкие требования к занимаемой площади, точная регулировка и, что не менее важно, большой выбор напольных покрытий, под которые можно установить этот способ обогрева. Подходит для полов во всем здании, будь то гостиная, ванная комната, кухня или гараж .

Существует два способа размещения углеродной нагревательной пленки в конструкции пола. Толщина пленки электрообогрева составляет около 0,5 мм, поэтому они очень тонкие и незначительны на общей высоте пола. Если у нас есть жилая комната с планируемым ламинатом, винилом и т. д. (фальцевый пол), то можно установить карбоновую нагревательную пленку непосредственно под верхний проступной слой пола. Таким образом, нагрев будет быстро реагировать на изменения температуры и будет иметь быстрый запуск. При размещении нагревательной пленки непосредственно под фальцевым напольным покрытием (= сухой способ укладки) прямое напольное отопление.

В случае реализации других напольных покрытий, кроме фальцевых, таких как плитка, клееный винил или шпатель, использование углеродной нагревательной пленки непосредственно под напольным покрытием невозможно, поскольку ничего нельзя приклеивать непосредственно к углеродной нагревательной пленке. Решение – установка нагревательной пленки под системные половые доски или слой стяжки – бетонной или ангидридной. Тогда отопление будет работать в так называемом полунакопительном режиме. Таким образом, нагревательная пленка будет греть не только непосредственно в помещение через напольное покрытие, но и через слой стяжки или доски. Таким образом, общие реакции на изменение требуемой температуры и запуск системы отопления будут несколько медленнее, чем при прямом использовании отопления, но тепло будет оставаться «аккумулированным» в полу даже после отключения отопления. Этот вариант является наиболее используемым, универсальным, более прочным, поэтому подходит для девелоперских проектов.

Видео с советами и рекомендациями по установке

Перед установкой

Покупка материалов

На нашем сайте вы найдете все 3 вида нашей углеродной нагревательной пленки для покупки, включая все необходимые монтажные материалы, такие как провода, соединители, изоляционная бутиловая лента или обжимные клещи для соединителей. Наша интерактивная форма рассчитает, сколько другого монтажного материала вам понадобится при вводе необходимого количества углеродной нагревательной пленки. Поэтому при установке не должно быть ни малейшей проблемы с тем, что вы что-то упустите.

Размещение нагревательной пленки

Перед самой установкой хорошо проверить размеры помещения и подготовить план укладки. Основные виды и советы по плану укладки нагревательных пленок:

• Отдельные полосы нагревательной фольги распределяются с минимальным зазором между ними.
• Мы стараемся спроектировать расположение полос так, чтобы у нас был максимально короткий и простой путь соединительных проводов и в то же время как можно меньше полос/разъемов.
• Отдельные полосы угольной нагревательной фольги не должны перекрываться, нагревательная фольга не должна обрезаться под наклоном.
• Желательно оставить зазор не менее 10 см по периметру вокруг стен.
• Нагревательные пленки не размещаются под встроенной мебелью, кухонным гарнитуром и сантехникой.
• Углеродные нагревательные пленки нельзя устанавливать непосредственно под душевой кабиной.
• Отопительные контуры обычно разделяются по отдельным помещениям. Если расчетная мощность нагревательных пластин больше 16 А, нагревательные пленки в помещении должны быть разделены на несколько цепей с помощью вспомогательных цепей и контакторного управления.

Если вы не уверены в идеальном размещении отопительных пленок в помещениях, разделении на отопительные контуры и т.п., вы можете воспользоваться нашими услугами в виде подготовки полной проектной документации , включая расчеты тепловых потерь вашего здания , технический отчет, готовность к строительству и план укладки нагревательных пленок. по которому вы устанавливаете систему отопления самостоятельно.

Во время установки

Базовый слой

Перед укладкой базовый слой должен быть очищен от неровностей и загрязнений. Базовый слой должен быть ровным. Всегда необходимо соответствующим образом прикреплять углеродную нагревательную фольгу к основному слою, чтобы она не смещалась/не перекрывалась.

Разъемы и кабели

Для установки системы обогрева LARX CARBON-FILM.COM необходимо использовать только наши провода LARX. Это специальные кабели, предназначенные непосредственно для монтажа углеродных нагревательных пленок. Изготовлены из луженой меди, имеют двойную электрическую изоляцию и устойчивы к высоким температурам. Другие кабели или провода не подходят для установки системы обогрева LARX CARBON-FILM.COM.

Мы рекомендуем использовать наши обжимные клещи для обжима соединителей. Хотя разъем можно сжать, например, пассатижами, это также может повредить углеродную нагревательную пленку. Обжимные клещи обжимают разъем по всей поверхности ровно с усилием, необходимым для идеального контакта, а также облегчают и ускоряют весь процесс монтажа.

Качественная обжимка соединителей, проводов и нагревательной пленки и их изоляция – важнейшая часть всего процесса монтажа карбоновой нагревательной пленки.

Полиэтиленовая пленка

Сразу после соединения и изоляции соединителей угольная нагревательная пленка должна быть покрыта по всей поверхности защитно-изолирующей полиуретановой фольгой с минимальной толщиной 0,2 мм и минимальным нахлестом 10 см. Отдельные полоски полиэтиленовой пленки необходимо точно склеить лентой, чтобы получилась одна большая площадь. Полиэтиленовая пленка на нагревательной пленке выполняет роль как механической защиты, так и изоляции от влаги. При укладке нагревательной пленки под стяжку полиэтиленовая пленка не играет роли разделительного слоя. Таким образом, разделительный слой для заливки стяжки должен быть образован путем укладки второго слоя полиэтиленовой пленки и приклеивания ее к герметизирующей ленте вокруг стен помещения, создавая так называемую «ванну».

После установки

Сразу после установки нагревательных пленок и покрытия их полиэтиленовой пленкой проверяется подключение и работоспособность системы отопления. Эта проверка состоит из двух этапов – измерение сопротивления контура нагрева и проверка нагрева.

Проверка системы отопления

Тестовый нагрев сразу после установки можно выполнить, подключив контур нагрева к источнику питания. Для определения функциональности нагрева можно использовать бесконтактный термометр или тепловизор, или нагревать фольгу до тех пор, пока не почувствуется разница. Рекомендуем проверить правильность работы всех полос нагревательной пленки в помещении.

Измерение сопротивления

Измерение сопротивления — это самый простой и в то же время самый быстрый способ проверить правильность подключения и функционирование угольной нагревательной пленки. Замеряем мультиметром электрическое сопротивление на питающих проводах всей цепи отопления. Правильное значение (с отклонением +-15%) можно рассчитать по формуле:

• электрическое сопротивление нагревательного контура = (напряжение) ² / (установленная поверхность нагревательной пленки * мощность нагревательной пленки)

Угольный нагревательный элемент

Нагревательные пленки управляются по принципу 0/1, т.
