Монтаж пленочного теплого пола

Видеоинструкция по монтажу теплого пола Heat Plus

1. Меры безопасности и предосторожности

1. 1.1 Для подключения необходимо использовать материалы, испытанные и рекомендованные производителем (теплоизоляция Heat Plus Hard Cover, заземляющий слой Heat Plus E-Dero, теплораспределяющий слой Heat Plus E-Stone).
2. 1.2 Не допускается включение системы с оголенными контактами и неизолированными местами отреза пленки Heat Plus.
3. 1.3 Инфракрасная пленка должна располагаться только на свободном от мебели участках помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель!!!
4. 1.4 Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола.
5. 1.5 Запрещается эксплуатация системы без терморегулятора.
6. 1.6 Электрическая суммарная мощность системы отопления должна соответствовать мощности терморегулятора (не больше!!!).
7. 1.7 Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
8. 1.8 Запрещается устройство системы обогрева в опасных местах (в ванных и душевых помещениях) без заземления.

Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводить квалифицированный специалист!

2. Предварительная подготовка

Основание пола должно быть ровное и сухое.

Необходимый инструмент и оборудование: отвертка, рулетка, маркер, нож, электрическое измерительное оборудование и обжимной инструмент (плоскогубцы).

1. 2.1. Определите место расположения терморегулятора.

Терморегулятор желательно размещать вблизи источника питания (220 В) со свободным доступом.

На функционирование термостата не должны влиять прямые потоки теплого воздуха от других источников тепла, солнечные лучи, сквозняки из дверей и окон.
2. 2.2. Определите конфигурацию зоны обогрева.
3. 2.3. Составьте схему расположения греющих полос.

Монтаж теплого пола удобнее начинать от терморегулятора (для наименьшего количества проводов).

4. 2.4. Нарисуйте электрическую схему и рассчитайте максимальный потребляемый ток теплого пола.

Пример, для площади обогрева 10 квадратных метров при использовании пленки удельной мощностью Р уд. = 220 Вт/м² суммарная мощность системы составит Р сум. = 2200 Вт, а ток соответственно I макс. = Р сум. / U = 2200 Вт / 220 В = 10 Ампер.

Нужно убедиться, что для выбранного терморегулятора максимальная нагрузка допускается более 2,2 кВт или 10 А (желательно на 20% больше).

Если суммарная мощность системы отопления превышает допустимую для одного термостата, то необходима установка дополнительного терморегулятора.

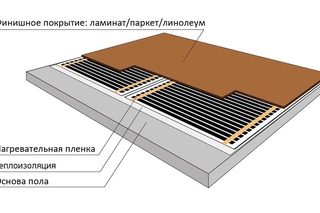

Порядок при укладке материалов должен строго соответствовать порядку указанному на рисунке!

3. Монтаж пленочного теплого пола

3.1. Установка теплоизоляции Heat Plus Hard Cover

1. 3.1.1. Рулон теплоизоляционного слоя Hard Cover укладывается по всей поверхности основания и разматывается от одной стены до другой (противоположной).
2. 3.1.2. Разрезать теплоизоляцию Hard Cover удобнее ножом для резки бумаги по месту или ножницами при предварительной подготовке.
3. 3.1.3. Закрепить теплоизоляционный слой с помощью распыляющегося клея или двухсторонним скотчем к основанию либо по кромке фиксирующим скотчем Heat Plus.

3.2. Установка инфракрасной пленки Heat Plus

Допускается работа только в обуви с мягкой подошвой. Для передвижения по расстеленной пленке рекомендуется применять листы оргалита или фанеры. Не наступайте на проводку и соединения!

1. 3.2.1. Распакуйте инфракрасную пленку Heat Plus и проверьте наличие всех комплектующих для её монтажа.
2. 3.2.2. Проверьте сопротивление каждого полосы инфракрасной пленки Heat Plus, используя тестер. Сопротивление полосы должно соответствовать сопротивлению расчетному Вами по формуле:

   Р полосы = Р пленки * ширину пленки * длину полосы

   R полосы = U / Р полосы

   Пример: Полоса инфракрасной пленки Heat Plus мощностью 150 Вт/м², ширина 0,5 м, длина 8 м

   Р пол = 150 * 0,5 * 8 = 600 Вт

   R пол = 220 * 220 / 600 = 80 Ом

   Не продолжайте работ без первичного тестирования каждого элемента.

   Показания тестера должны соответствовать расчетным с учетом нормативных допусков.

3. 3.2.3. Поместите рулоны инфракрасной пленки вдоль края комнаты как показано на рисунке.

Максимальная площадь одной мерной полосы пленки составляет 8 (восемь) м2.

4. 3.2.4. Разверните пленку по длине без перехлеста нагревательных элементов соседних полос.

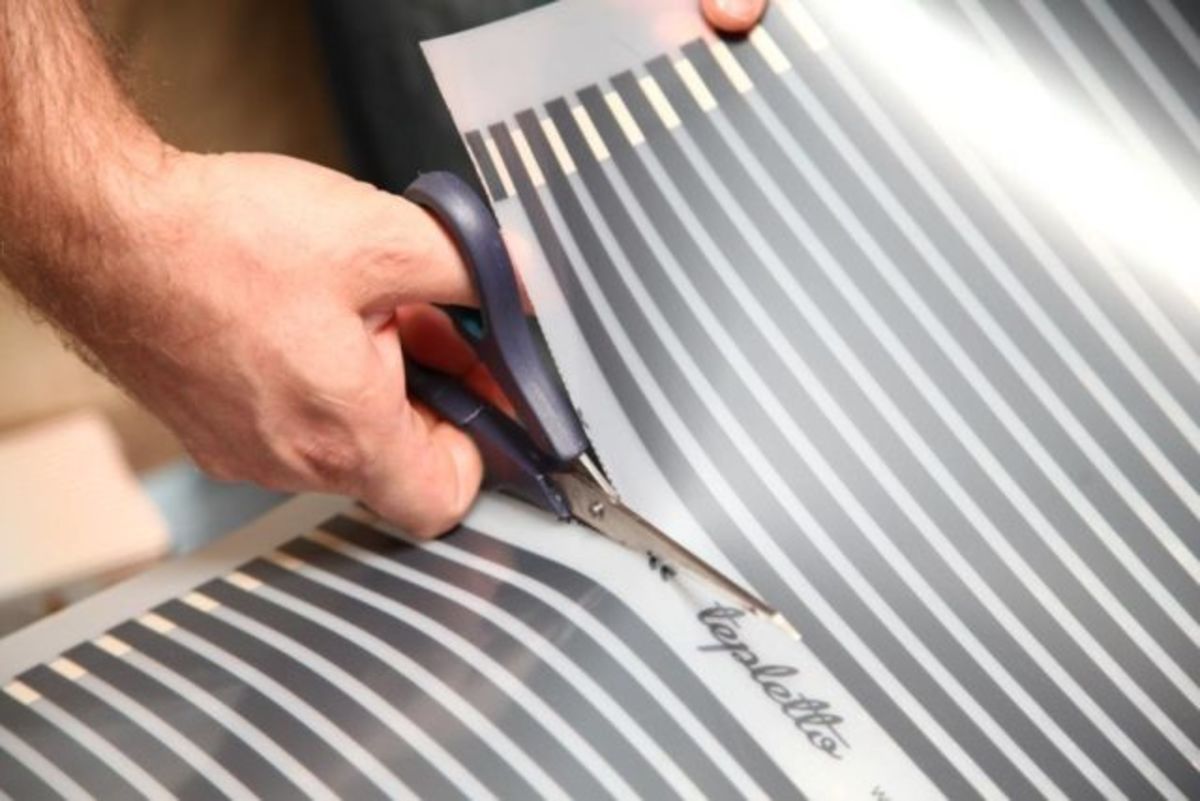

Отрежьте требуемую длину пленки. Линия отреза обозначена пунктиром и расположена через каждые 20 см. для «полосатой» пленки. «Сплошную» пленку можно резать в любом месте.

5. 3.2.5. Зафиксируйте полосы инфракрасной пленки фиксирующим скотчем Heat Plus для исключения их случайного сдвига.

Качество нагревательной пленки контролируется на производстве, тем не менее, необходимо еще раз убедиться в отсутствии повреждений, возможно возникших при неправильной транспортировке.

6. 3.2.6. Изолируйте бутилкаучуковой изоляцией линии отреза медной шины, находящиеся на концах полосы инфракрасной пленки, линию поперечного отреза сплошной пленки изолируйте полимерной изоляцией.

Подсоединять провода к пленке можно двумя способами: специальными коннекторами или припаиванием.

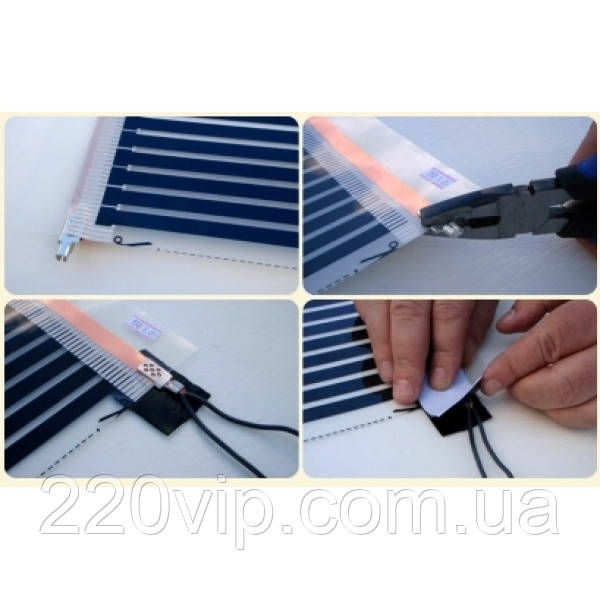

ПЕРВЫЙ СПОСОБ – СОЕДИНЕНИЕ КОННЕКТОРАМИ:

1. 3.2.7.1. приподнимите с помощью отвертки верхнее покрытие над медной шиной и введите коннектор одной пластинкой между слоями, чтобы был непосредственный контакт с медной шиной.
2. 3.2.7.2. Подсоедините коннекторы к каждому из двух медных электродов, сначала прижав коннектор пальцами, а затем с помощью обжимного инструмента (плоскогубцев).
3. 3.2.7.3. Вставьте монтажные провода в цилиндрические разъемы коннекторов и обожмите клещами или плоскогубцами.

ВНИМАНИЕ: неправильно установленные и плохо закрепленные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя!!!

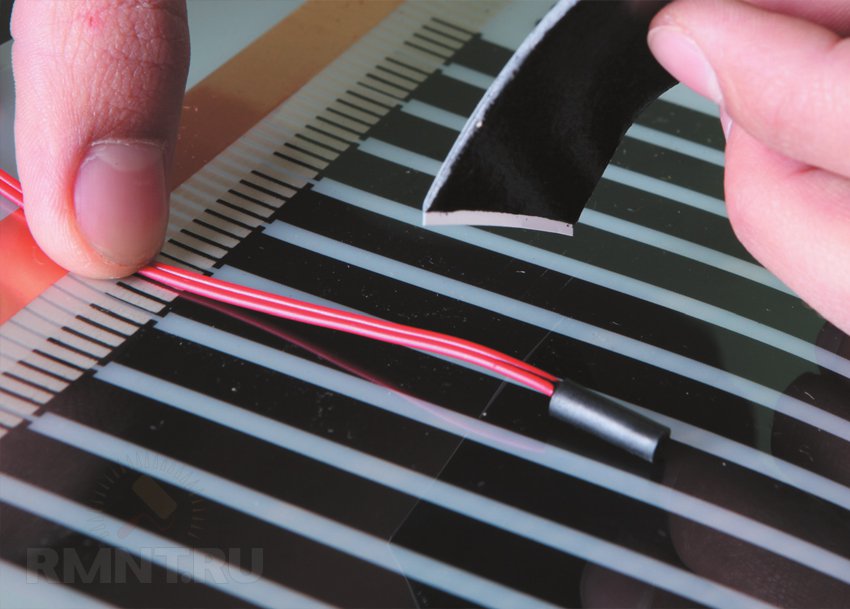

4. 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.

ВТОРОЙ СПОСОБ – СОЕДИНЕНИЕ ПРИПАИВАНИЕМ:

1. 3.2.7.1. Снимите верхний защитный слой в 2-3 см от края полосы над медной шиной и обработайте канифолью или паяльным флюсом место пайки.
2. 3.2.7.2. Подготовьте монтажные провода, облудите припаиваемый конец провода.
3. 3.2.7.3. Припаяйте провод к шине.
4. 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.

Пайка является более надежным способом электрического соединения, но только качественно выполненная, поэтому если Вы не обладаете нужными навыками – воспользуйтесь коннекторами!

Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штроб в термоизоляции.

3.3. Установка экранирующего (заземляющего) слоя НЕАТ PLUS

Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием.

Обязательно использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!

1. 3.3.1. Поместите рулон экранирующего слоя E-Dero на уже установленную инфракрасную пленку Heat Plus.
2. 3.3.2. Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой покрывал инфракрасную пленку. Отрежьте ножом или ножницами требуемую длину слоя.
3. 3.3.3. Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою с помощью коннектора.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их скотчем фиксирующим скотчем Heat Plus.

Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.

4. 3.
   3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.
5. 3.3.5. Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата.
6. 3.3.6. Заземляющие провода также соединяются в коробке клемным соединением, минуя терморегулятор. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

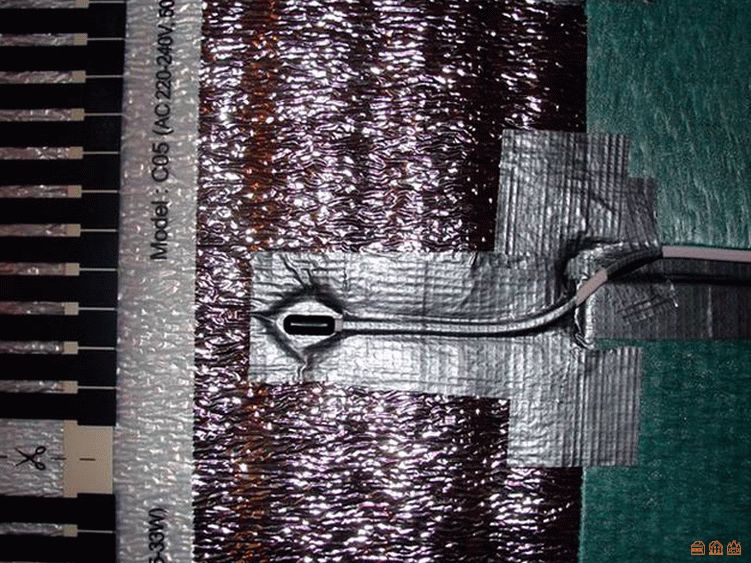

7. 3.3.7. Датчик температуры пола фиксируют скотчем на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем «Heat Plus» и инфракрасной пленкой «Heat Plus». Провод датчика может быть сокращен или, если потребуется, удлинен до 5 м гибким двужильным проводом сечением жилы 0,75 мм². Желательно отметить на плане местоположение наконечника датчика.

Для корректной работы системы «Теплый пол» рекомендуется укладка датчика пола под одной из полос нагревательной инфракрасной пленки в месте наименьшей теплоотдачи.

8. 3.3.8. Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).

3.4. Установка защитного теплораспределяющего слоя НЕАТ PLUS

В качестве защитного теплораспределяющего слоя наилучшие результаты показывают каменные панели Heat Plus E-Stone. При минимальной толщине, покрытие Heat Plus обеспечивает максимальную механическую прочность и защиту нагревательной пленки от перегрева.

При использование мягких напольных покрытий (ковролин, линолеум, ПВХ плитка и др.) применение защитного теплораспределяющего слоя Heat Plus является обязательным и достаточным условием.

1. 3.4.1. Разложите поверх нагревательной пленки и заземляющего слоя E-Dero листы защитного теплораспределяющего покрытия Heat Plus E-Stone.

Подгоните по размеру, обрезая ножом лишние участки. При обрезке подкладывайте твердую плоскую поверхность чтобы не повредить греющую пленку.

2. 3.4.2. Листы защитного покрытия Heat Plus E-Stone должны располагаться встык скрепляются между собой фиксирующим скотчем Heat Plus OPP.

3.5. Установка напольного покрытия

1. 3.5.1. В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения. Для более подробной консультации обратитесь к изготовителю покрытия.

При использовании нагревательной пленки учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.

2. 3. 5.2. После завершения укладки финишного покрытия еще раз протестируйте теплый пол, чтобы убедиться, что никакие соединения не были нарушены. Затем можете подключать систему к термостату и проверить работу теплого пола от сети.
3. 3.5.3. При необходимости нанесите предупреждающие надписи вблизи термостата.

Гарантия

Компания Heat Plus предоставляет 15 летнюю гарантию с даты производства на свою продукцию (инфракрасная нагревательная пленка) при условии правильной эксплуатации и надлежащего обслуживания только при условии, если система теплого пола выполнена из комплектующих произведённых только компанией Heat Plus.

Компания Heat Plus не несёт ответственности за дефекты, возникшие по причине иных (не произведённых Heat Plus) сопутствующих материалов, применяемых совместно с инфракрасной нагревательной пленкой, приобретенных покупателем. Также компания не несет ответственности в случае несоблюдения правил инструкции по монтажу и эксплуатации продукции.

При обнаружении дефектов покупатель должен уведомить компанию Heat Plus через официального дилера в вашем регионе или магазин, в котором вы приобрели продукцию об их наличии в письменной форме в течении 10 (десяти) дней со дня покупки. Данное заявление должно включать в себя описание дефекта и его проявления. Если в течении гарантийного периода продукция, произведенная компанией Heat Plus признается дефектной, то дефекты будут устранены или данная продукция будет заменена бесплатно на домашний или официальный адрес покупателя. Ни при каких условиях компания Heat Plus не несет ответственности за затраты, связанные с демонтажем и переустановкой дефектной продукции или дефектных частей продукции. Замена и ремонт бракованной продукции или дефектных частей продукции являются единственным и исключительным средством возмещения для покупателя.

Все гарантии и средства возмещения имеют силу только при условии соблюдения Покупателем правил по погрузке/разгрузке, хранению и монтажу, правильной эксплуатации и надлежащего обслуживания продукции компании Heat Plus, а также при условии, что продукция не подвергалась механическому воздействию, модификациям, не правильной или не надлежащей эксплуатации.

ВНИМАНИЕ! Гарантийный талон действителен только вместе с документами, подтверждающими покупку и содержащими дату покупки! Гарантия осуществляется только при наличии заполненной схемы монтажа, произведенного квалифицированным электромонтажником.

По всем вопросам гарантийного обслуживания изделий HEAT PLUS обращайтесь к Вашему местному продавцу.

Смотрите также:

Пленочный теплый пол своими руками

Если Вы планируете установить инфракрасный пленочный теплый пол, но не знаете, что конкретно необходимо приобрести, то эта статья для Вас.

Здесь мы рассмотрим не только необходимый для установки и правильной эксплуатации комплект пленочного теплого пола, но и расскажем о роли всех используемых комплектующих.

Комплект пленочного теплого пола своими руками

Для самостоятельного сбора комплекта пленочного теплого пола Вам понадобится следующий минимальный набор комплектующих: теплоизоляционный слой (подложка), пленочный теплый пол, комплекты для подключения, провода, терморегулятор.

Рассмотрим все необходимые комплектующие для самостоятельного монтажа системы обогрева с использованием пленочного теплого пола.

Комплект пленочного теплого пола своими руками

Бесплатный расчет комплекта теплого пола

Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или по электронной почте [email protected].

1.

Теплоизоляционный слой

Теплоизоляционный слой Marpe (или подложка) представляет собой химически сшитый твердый вспененный полиэтилен с закрытой пористой структурой и неметаллизированным отражающим слоем, имеющий ширину 1 метр и толщину 3 мм.

Подложка расстилается под нагревательной пленкой по всей площади помещения и используется для создания направленного потока тепла в сторону обогреваемой поверхности.

Иными словами, КПД теплого пола повышается за счет того, что слой не позволяет прогревать межэтажное перекрытие квартиры и потолок соседям снизу или фундамент частного дома.

Кроме того, подложка защищает пленку от проникновения паров и влаги и является дополнительным диэлектриком между электрической нагревательной пленкой и основанием пола.

Расчет количества теплоизоляционного слоя

количество подложки = площадь помещения

2.

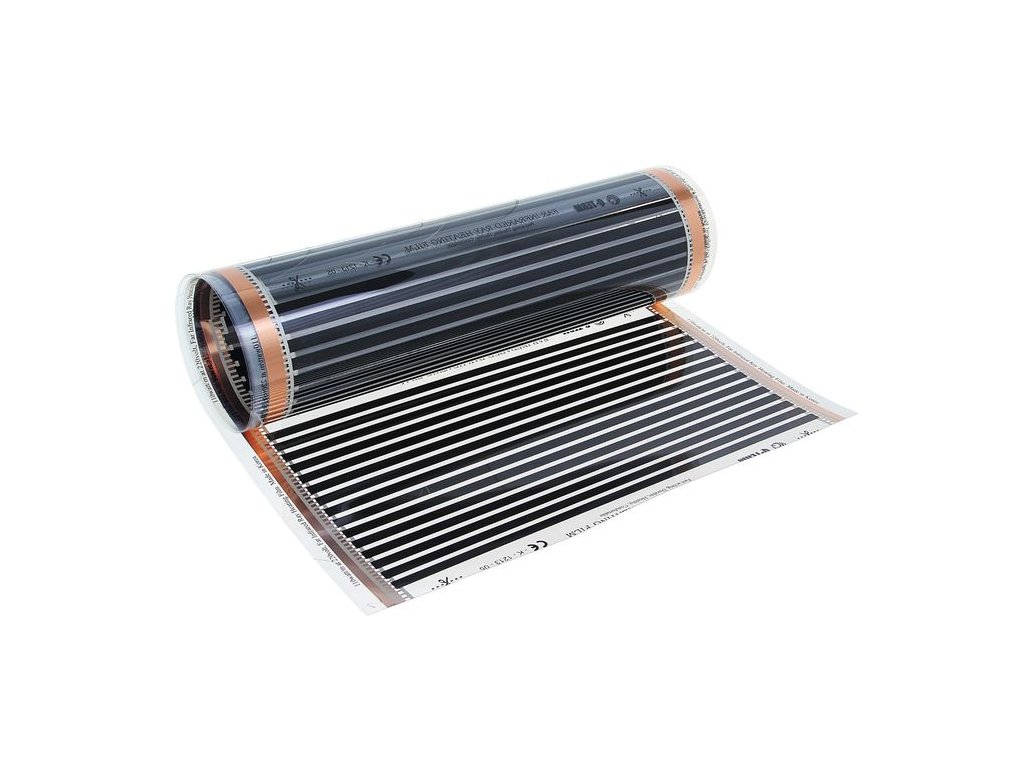

Инфракрасная нагревательная пленка

Главным элементом отопительной системы является инфракрасная нагревательная пленка. Пленочный теплый пол бывает разных типов, мощностей и производителей, но структура их, как правило, схожа. Это карбоновые или графитовые полосы, соединенные медно-серебристыми шинами и защищенные полиэстером электротехнического типа.

В быту используются пленки мощностью 150 и 220 Вт/м. кв. В 2016 году на рынках страны появилась саморегулирующаяся пленка Marpe Black Heat, способная за счет эффекта положительного температурного коэффициента при нагреве снижать потребляемую мощность на 30%. Достоинством саморегулирующейся пленки является повышенная устойчивость к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами, по сравнению со стандартной пленкой мощностью 220 Вт/м.кв. Сегодня существует пленка с саморегуляцией 50% — Marpe Samreg PTC+.

Пленки бывают полосатого и сплошного типа. Они различаются стоимостью и структурой. Сплошная пленка дороже, но надежнее, состоит из большего количества слоев, устойчива к повреждениям и, по заявлениям изготовителя, имеет вдвое больший срок службы. Основное отличие данных пленок заключается в том, что полосатый пол можно отрезать строго по размеченным сегментам (20-25 см), а сплошной пол можно резать поперек с учетом необходимой длины и формы помещения.

В нашем каталоге пленочного теплого пола представлен теплый пол южнокорейской компании Green Industry под ламинат, паркет, ПВХ-плитку, линолеум и ковролин, а также фирменные комплектующие для системы обогрева и терморегуляторы для поддержания тепла и уюта в Вашем доме.

Расчет количества инфракрасной пленки

Количество греющей пленки рассчитывается исходя из площади обогрева без учета корпусной мебели. Если же Вы еще не определились с расстановкой мебели, то можно воспользоваться грубой формулой расчета необходимого количества пленки. Для использования в качестве основного и комфортного обогрева достаточно будет застелить 70% от общей площади помещения.

количество пленки = площадь помещения * 0,7

3.

Наборы для подключения

Наборы для подключения включают все необходимое, чтобы быстро и качественно осуществить подключение электрических проводов к токопроводящим шинам и обеспечить электрическую и паро-гидроизоляции.

Специальные наборы для подключения включают в себя 2 коннектора и изоляцию, достаточные для монтажа одной полосы пленки.

Расчет количества наборов для подключения

количество наборов = количество греющих полос

4.

Провод установочный

Для безопасного монтажа системы обогрева на основе пленочного теплого пола рекомендуем использовать провода ПВ-3 сечением 2,5 мм.кв.

5.

Полимерная изоляция

Полимерная изоляция применяется опционально при монтаже сплошного пленочного пола (Green Film PTC) и саморегулирующегося пленочного теплого пола Marpe Samreg PTC+. Поставляется в рулонах шириной 5 сантиметров и длинной 30 метров. Используется для изоляции поперечных срезов пленки.

1 рулона полимерной изоляции хватает на 15 полос греющей пленки метровой ширины (30 м. )

6.

Теплораспределяющий слой

Теплораспределяющий слой представляет собой пластины из базальтовой крошки и полимеров толщиной 2 мм, шириной 1 метр и длиной 1,2 метра. Данный слой кладется по всей площади помещения поверх нагревательной пленки под мягкие напольные покрытия, такие как линолеум и ковролин, и используется для защиты отопительной пленки от механических повреждений и перегрева при нарушении теплоотвода. Не поддерживает горение и не выделяет вредных веществ при нагреве.

Расчет количества теплораспределяющего слоя

количество = площадь помещения

7.

Терморегулятор для теплого пола

Терморегуляторы для теплого пола являются необходимыми устройствами при применении любого типа электрического теплого пола, будь то нагревательный кабель, обычная полосатая или саморегулирующаяся сплошная пленка. Он необходим для поддержания заданной температуры и своевременного отключения нагрева пленки. Отсутствие данного прибора может привести к выходу системы из строя и повреждению напольного покрытия.

Терморегуляторы можно разделить на два основных вида: механические и электронные. Механические более дешевые, в них применяется датчик температуры воздуха. Соответственно их точность определения температуры и функционал оставляют желать лучшего, поэтому их не рекомендуется использовать с системами пленочного теплого пола, однако за счет простой конструкции они очень надежны.

Электронные терморегуляторы бывают программируемые и непрограммируемые. Чем больше функционал термостата, тем дороже он стоит. Простой непрограммируемый терморегулятор позволяет задать только необходимую температуру. Дорогие же модели имеют сенсорный экран и возможность настройки температуры по времени и дням недели. За счет грамотно заданных настроек, применение программируемого терморегулятора позволяет экономить потребляемую пленкой электроэнергию. Практически все электронные терморегуляторы используют датчики температуры воздуха и пола, поэтому их точность значительно выше механических термостатов.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Помочь с выбором терморегулятора поможет наша статья: Как выбрать терморегулятор для теплого пола.

Итог

Таким образом, в минимальный комплект пленочного теплого пола входят сама пленка, терморегулятор, теплоизоляционный слой, бутилкаучуковая изоляция, провода. При применении сплошной нагревательной пленки необходимо использовать полимерную изоляцию. Вместо специальных коннекторов для подключения допускается применение пайки, однако выполнять ее должен квалифицированный специалист. Под мягкие напольные покрытия, для защиты пленки, необходимо использовать теплораспределяющий слой.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].

Инфракрасный пленочный теплый пол своими руками

Мощность пола и площадь покрытия

Как и в случае с электрическим теплым полом (о котором мы писали ранее), перед укладкой инфракрасного пола нужно определиться с площадью, на которую он будет укладываться. То есть это свободное пространство, на котором могут стоять легкие предметы интерьера. Под тяжелой мебелью и техникой пол не укладывается, поскольку это неоправданно. Мощность матов зависит от площади покрытия инфракрасным полом. Для площади 20 м² подходит более мощный пленочный пол (220 Вт/м²), для площади более 20 м² нужно выбирать мощность поменьше. В любом случае консультант рассчитает вам необходимую мощность пола и терморегулятора в зависимости от вашей площади.

Провода, которыми вы будете соединять пленочные маты, выбирайте сечением от 1,5 до 2,5 мм. Желательно приобрести медный многожильный провод, поскольку нагревательные каналы, с которыми он будет соединяться, тоже медные.

Монтаж инфракрасного пленочного теплого пола

Процесс укладки инфракрасного пленочного теплого пола:

1. Очистка и выравнивание основания. После очистки проверьте горизонталь поверхности. Если отклонение составляет более 3 мм, нужно выровнять основание наливным полом. Как это сделать, мы писали ранее.
2. Отверстие для терморегулятора. Нужно просверлить вертикальную штробу от пола до места установки терморегулятора, а также сделать отверстие для самого терморегулятора. Это нужно сделать в первую очередь, чтобы затем очистить поверхность от пыли и кусков стены. Не забудьте подвести электропитание от ближайшей розетки, предварительно обесточив систему.
3. Теплоизоляция. Можно использовать отражающую теплоизоляцию, можно и не отражающую (например, пробковую). Главное – чтобы толщина теплоизоляционного слоя была 3-5 мм. В нем будут вырезаться отверстия для укладки проводов и креплений с пленкой. При укладке теплоизоляции скрепляйте ее монтажным скотчем. Для отражающей теплоизоляции не используйте материалы с отражающим покрытием из фольги – она некачественная.
4. Укладка. Пленка укладывается по направлению к стене, на которой будет установлен терморегулятор (чтобы сократить длину провода). Отступ от стен составляет 10-20 см. Вблизи сильных нагревателей (например, таких как камин) отступ составляет около 1 метра. Разрезать пленку можно только в тех светлых местах, которые идут между темными секциями. Пленка укладывается встык, который после проклеивается скотчем (края, где будет крепление с проводами, пока не приклеивайте). Крайние стороны полос тоже приклеиваются скотчем к теплоизоляции. Пленка должна быть уложена медными нагревателями вниз.
5. Изоляция концов пленки. Отрезки пленочного пола имеют открытые участки в местах разреза меди, которые обязательно нужно заизолировать во избежание порчи при какой-либо протечке. Проще всего это сделать битумной изоляцией в виде пленки. Отрезаем необходимые размеры (чуть больше, чтобы обеспечить надежность изоляции), и обклеиваем медные участки с двух сторон. Под заизолированные медные участки в теплоизоляции вырезаются отверстия, чтобы утопить отрезки. После наклеивания битумной изоляции приклейте ее скотчем к теплоизоляции, вдавив в отверстия. Так вы заизолируете медный участок навсегда. Помните, что участки, к которым будут присоединяться провода, пока изолировать не нужно.
6. Установка зажимов. К не заизолированным отрезкам меди в пленке подсоединяются металлические зажимы. Обратите внимание: одна сторона зажима должна всовываться между пленкой и медной полосой. Просто зажимать контакт сверху и снизу нельзя: вы можете повредить пленку, и пол в скором времени перестанет нормально работать. Одну сторону зажима всунули на медь под пленку, зажали пассатижами или плоскогубцами, и все.
7. Подсоединение проводов. К зажимам провода подсоединяются параллельно. То есть левые стороны соединяются только между собой, и правые стороны соединяются только между собой. Для этого лучше купить 2 цвета проводов, чтобы не путаться. Сначала на концах проводов нужно снять изоляцию специальным инструментом. После снятия изоляции кончик скручивается и всовывается в отверстие зажима, затем жестко скрепляется пассатижами или плоскогубцами. Соединения так же нужно заизолировать битумной изоляцией и сверху закрепить скотчем.
8. Укладка проводов в теплоизоляции. Провода должны уходить по полу к стене, чтобы быть в районе плинтуса. Это обезопасит их от давления покрытия пола. Чтобы провести провод к стене, нужно под его траекторией вырезать в теплоизоляции отверстие для утопления. Затем нужно просовывать провод в отверстие и скреплять скотчем так, чтобы провод тоже прилипал к скотчу. Возле стены провода не должны выступать за теплоизоляцию, поэтому там делаются чуть более широкие вырезы, и провода опять проклеиваются скотчем. Так и ведете провода от пленки к пленке, затем к месту под терморегулятором.
9. Установка датчика терморегулятора. Датчик устанавливается под пленкой примерно в центре второй секции. Под датчик также нужно вырезать отверстие в теплоизоляционном материале, а при необходимости и в основании. Для провода от датчика к терморегулятору в теплоизоляции тоже нужно вырезать отверстие. Если провод будет поворачивать вбок, вырезайте плавный поворот, чтобы кабель в проводе не сломался в будущем.
10. Подключение и проверка работоспособности. О подключении мы скажем чуть ниже, а проверить работу пленочного теплого пола можно и руками, и переносным инфракрасным датчиком, который направив на пленку, можно узнать температуру.
11. Укладка звукоизоляции. Желательно использовать рулонный материал, который обеспечивает одновременно и влаго- и звукоизоляцию.

Затем укладывается покрытие пола. Огромным плюсом инфракрасного пленочного теплого пола является возможность укладки без мокрой стяжки. Даже в случае переезда пол можно разобрать и перевезти в новое жилье. Но также инфракрасный пол хорошо подходит под наливное покрытие.

Подключение инфракрасного пленочного теплого пола

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола. К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Дальше больше!

Пленочный теплый пол: особенности монтажа

Особенности монтажа пленочного теплого пола

Пленочный пол пользуется популярностью среди потребителей. Система позволяет создать комфортные условия в доме, оптимальный микроклимат. Конструкция предполагает параллельное соединение сегментов, поэтому при выходе одной ланки из строя, другие продолжают функционировать в привычном режиме. Пленочный теплый пол идеально подходит для квартир в многоэтажных домах, коттеджей, дач. Данная система обладает рядом неоспоримых преимуществ, среди которых стоит выделить:

• Универсальность. Инфракрасную пленку можно использовать практически с любым видом покрытий (ламинат, ковролин, линолеум, паркетная доска и так далее). Ее можно монтировать как на пол, так и другие поверхности (стены, потолки).
• Практичность. Существуют стационарные и мобильные системы. Первые идеально подходят для установки в квартиры, коттеджи, вторые отличаются компактными размерами, в скрученном состоянии не занимают много места. Их можно брать с собой на дачу, в охотничьи домики.
• Высокая прочность. Пленочный теплый пол устойчив к различным повреждениям. Он обладает длительным сроком службы, на протяжении которого не теряет первоначальных характеристик.

Важные моменты

Монтаж пленочного теплого пола не занимает много времени, с процессом вполне можно справиться самостоятельно. Специалисты понадобятся при подключении системы к сети, вводе ее в эксплуатацию. Монтаж состоит из нескольких последовательных этапов:

• Первый. Необходимо подготовить поверхность, убрать старое покрытие, строительный мусор, пыль. Основание должно быть идеально чистым и ровным. Если есть перекосы, необходимо выполнить стяжку для устранения данного дефекта.
• Второй. На основание укладывается теплоотражающий и гидроизоляционный материалы. После необходимо провести установку датчиков, терморегулятора. Когда все эти процессы будут завершены, нужно приступать к укладке пленочного покрытия, подключению системы к сети (потребуется привлечение специалистов), ее проверке.
• Третий. Это завершающий этап, на котором осуществляется укладка выбранного финишного покрытия.

Что еще нужно знать?

Особого внимания заслуживает технология укладки пленочного теплого пола под плитку, так как она несколько отличается от стандартного способа. Для фиксации модулей обычно используется специальный клей или цементно-песчаный раствор. Данные материалы могут негативно сказаться на состоянии покрытия, так как данная система изначально предполагают сухой способ монтажа. Пленка укладывается на теплоотражающий материал. Поверх нее необходимо расположить полиэтиленовую пленку, строительно-монтажную сетку. Если высота потолков позволяет, то можно уложить тонкие листы фанеры. Укладывать теплый пол под плитку специалисты рекомендуют на стадии капитального ремонта. Все процессы необходимо выполнять при температуре воздуха в помещении от +5 градусов по Цельсию.

Если по той или иной причине установить инфракрасную пленку не имеет возможности, прекрасным вариантом является водяной теплый пол. Монтаж системы не вызывает особых трудностей, его вполне можно осуществить самостоятельно. Не стоит забывать о том, что такой вариант обогрева не подходит для использования в квартирах многоэтажных домов.

10 ошибок при монтаже плёночного тёплого пола

1. Углубление для клемм в полу

Практически все забывают сделать углубление в черновом полу. Именно в полу, а не в мягкой подложке. Толщины подложки 100% не хватит для скрытия клеммы. А если клемму не утопить ниже чистового покрытия – постепенное давление сначала оголит ее от изолирующей мастики, а затем скорее всего, перекусит медную шину. В лучшем случае полоса инфракрасной пленки просто перестанет работать, в худшем при плохом контакте клеммы с шиной — сильно возрастет сопротивление и это место будет очень сильно и быстро нагреваться, что может привести к повреждению конечного покрытия. Обязательно делайте углубления в черновом полу для клемм и датчика температуры. Его тоже необходимо спрятать, чтобы не раздавить.

2. Всегда лучше паять

Несмотря на то что самым распространенным способом монтажа пленочного теплого пола являются медные клеммы и люверсы – самым надежным считается пайка медного провода непосредственно к медной шине. На самом деле и медными зажимами можно надежно обжать пленочный тёплый пол, но вот грамотно смонтировать всю систему дальше почему-то многие забывают. Пайка имеет большую площадь соприкосновения и меньшую толщину, поэтому даже, если вы где-то неправильно смонтируете плёночный теплый пол, шанс, что пленка выйдет из строя намного меньше.

3. Монтаж проводов в подложке

Почти все наши клиенты уверены, что прорезать теплоотражающую 3мм тровую подложку и уложить в прорезь провода – этого достаточно. Абсолютно не верно и очень опасно. Монтажные провода, а это как правило ПуГВ (Провод установочный гибкий винил хлоридный) имеет 1 слой не очень толстой изоляции. И давящее на него напольное покрытие, а оно поверьте мне давит, со временем может износить и так довольно тонкую изоляцию. Так же абсолютно категорически запрещено монтировать провода внахлест.

4. Неправильный монтаж датчика температуры

Часто к нам заходят люди и говорят, что теплый пол у них очень сильно греется. Начинаем выяснять – оказывается датчик температуры уложили на каком-то расстоянии от теплого пола. Либо под подложку. При таком монтаже терморегулятор неправильно считывает температуру, т.к. в пленочный теплый пол нагревает поверхность непосредственно там, где располагается. И тепло через ламинат не расходится ни на 1 см.

5. Использование дополнительных подложек

Редко, но все же бывает, что люди устанавливая теплый пол – сначала укладывают теплоотражающую подложку, на нее инфракрасный теплый пол и сверху еще укладывают вспененную подложку для укладки ламината. Этого делать не стоит. Вспененная подложка сверху теплого пола будет препятствовать теплообмену, а вот какой-то полезной функции она абсолютно не несет. Теплоотражающий слой выполняет также и функцию мягкой подложки под ламинат. Сверху больше укладывать ничего не надо.

6. Использование промышленной пленки

На многих сайтах и видео в интернете на схемах послойной укладки инфракрасного теплого пола указывают, что необходимо прокладывать дополнительно промышленную плотную полиэтиленовую пленку, аргументируя это тем, что она дает дополнительную гидроизоляцию. Непонятно о какой гидроизоляции идет речь. Само полотно теплого пола ламинировано толстым слоем термостойкого полиэтилена и влагу через себя не пропускает, а все соединения герметизируются специальным бутил каучуковым скотчем, который влагу так же не пропускает. Поэтому не стоит лишний раз тратить свои деньги впустую.

7. Настройка программируемого терморегулятора

Одна из самых распространенных ошибок при монтаже программируемого терморегулятора для пленочного теплого пола – то что строители, которые подключали терморегулятор, или же сам владелец – не производят первичную настройку программируемого терморегулятора после 1-го включения. А это очень Важно! Ведь, как правило, в программируемых терморегуляторах два датчика температуры (воздушный для регулирования температуры воздуха в помещении и Выносной для теплого пола) и какой датчик использовать для регулирования температуры – задается в настройках терморегулятора. С завода скорее всего включен датчик воздуха, что не подходит для регуляции температуры теплого пола. Обязательно стоит переключить в настройках на использование выносного датчика для теплого пола. Иначе Ваш пол будет работать не адекватно, сильно разогреваясь он будет пытаться прогреть весь воздух в помещении до заданной температуры.

8. Теплого пола лучше меньше чем больше

Некоторые покупатели, при спорном варианте укладки: положить чуть меньше теплого пола, тогда в каком то месте не будет прогреваться пол, или же положить чуть больше, но тогда небольшая часть теплого пола будет располагаться, например под шкафом, выбирают чаще второй. Не стоит этого делать, ведь небольшой кусочек теплого пола под шкафом может знатно потрепать Вам нервы, повредив конечное покрытия из-за перегрева. А вот недостающий необогреваемый участок (это как правило не больше 20 см) Вы бытовом использовании, вы скорее всего просто не заметите.

9. Саморегулирующаяся пленку ВЕЗДЕ закладывать нельзя

Практически все клиенты, которые приходят к нам за саморегулирующимся пленочном теплым полом уверены, что эту пленку можно раскладывать на 100% площади помещения. Так сказать от угла до угла. Делать этого не стоит, т.к. хоть пленка и саморегулирующаяся и умеет менять свое сопротивление и тепловыделение в зависимости от температуры нагрева, она при сплошном запирании все равно нагреется до +60 — +70. Да, себя она не в коем случае не расплавит, а вот повредить конечное покрытие сможет. Со временем при таком нагреве любой материал потеряет свои первоначальные свойства – ламинат рассохнется, линолеум изменит цвет и т.д.

Самрег пленка дает Вам бОльшую пожаробезопасность, но смонтировать ее все равно придется , обходя глухую мебель.

10. Теплоотражающая подложка не фольга, а лавсан

Часто Наши клиенты отказываются покупать теплоотражающую подложку, которую Мы предлагаем приобрести для монтажа пленного теплого пола, аргументируя это тем, что точно такая же алюминиевая подложка осталось после утепления дома, или они уже купили в строительном магазине. Мы конечно не против, зачем клиенту переплачивать за ненужный ему материал? Однако стоит обратить внимание – правильная ли у Вас подложка. Именно алюминиевую подложку использовать с пленочным теплым полом использовать строго запрещено, т.к. она проводит электрический ток. И после монтажа такой подложки как минимум вся система будет гудеть. Будет происходить процесс, называемый электро-магнитной индукцией. Простыми словами: подложка с алюминиевым токопроводящим слоем будет вибрировать, создавая низкочастотный гул. К тому же, со временем, при неправильном монтаже, гидроизоляция токоведущих соединений с пленочным теплым полом могу просто протереться и начать соприкасаться с токопроводящим слоем, создавая короткие замыкания. Поэтому, используйте всегда только теплоотражающую подложку на основе лавсанового отражателя. Выглядит как фольга, но вот ток не проводит. В составе полимерный отражающий материал.

Проверить какой у Вас теплоотражатель легко – Мегомметром или тестером протыкаете пленку в двух местах и ставите в тестере на «прозвон». Если зазвенит, значит токопроводящая и использовать нельзя. В составе полимерный отражающий материал.

На сегодня, пожалуй всё. Если у Вас есть вопросы – присылайте пожалуйста нам на почту [email protected] или пишите в VK.

Монтаж пленочных теплых полов своими руками + фото и видео

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН — пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Технология работы пленочных теплых полов

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции. Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов. Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова. Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Монтаж инфракрасного пленочного теплого пола

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов. Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер. Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос. Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем. Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины. Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами. Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола. Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем. Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу. Делать это надо осторожно, не повредив пленочные полы.

Срок службы пленочных теплых полов больше 10 лет.

Монтаж пленочного теплого пола

Как самостоятельно уложить пленочный пол под ламинат

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Область применения

Чаще всего пленочный теплый пол укладывают в квартирах в качестве дополнительного отопления

Прежде чем принять решение о покупке и монтаже инфракрасного пленочного пола, следует разобраться насколько это мероприятие будет полезным в плане финансовых вложений и последующего эффекта.

Системы применяются в таких целях:

1. Обогрев небольших отдельно стоящих строений. Поскольку к ним невозможно подвести центральное отопление и газовую линию, нагревательная пленка является отличным выходом из сложившейся ситуации при небольших затратах на установку и содержание.
2. Создание комфортных условий в городских квартирах. Обычно коридоры, кухни, санузлы и лоджии выложены кафелем. Материал холодный на ощупь даже в летнее время. Установка напольного подогрева сделает жизнь приятнее и исключит риск заболеваний от хождения по ледяному кафелю.
3. Резервное отопление. Применяется в межсезонье, когда коммунальные службы уже прекратили или еще не начали подачу горячей воды в систему. При наличии двухконтурного котла ИК система включается на время его ремонта, обслуживания или замены.

Лучшие пленочные теплые полы

Современный рынок инфракрасных полов заполнен различными видами этой продукции от известных производителей. Цена изделий сильно отличается в зависимости от качества пленки, комплектации системы, популярности того или иного производителя. Это могут быть дорогие европейские полы, полностью укомплектованные, вплоть до саморегулирующихся систем или недорогие изделия китайских фирм. Для того чтобы определить, какой лучше следует рассмотреть различные варианты.

Q-Term

Корейская фирма, выпускающая универсальные пленочные полы, которые устанавливают не только в жилых, но и в общественных зданиях. Q-Term оборудованы карбоновыми нагревательными элементами, мощностью 130-230 Вт, поэтому вполне возможна установка теплого пола под плитку. Рулоны выпускаются шириной от 0,5 до 1 метра, что делает монтаж более быстрым и удобным. Продукция хотя и отличается довольно высокой стоимостью, но лучше всего подходит для монтажа под плиточный пол.

Caleo

Тоже корейский производитель. Продукция отличается хорошим качеством в сочетании с низкой стоимостью. Рулоны универсальной пленки имеют ширину 50 см и мощность 180-220 Вт. У Caleo иногда возникают самопроизвольные разрывы или деформации.

Calorique

Пленочные полы высокого качества от американского производителя. Основные достоинства пленки – высокая прочность и гибкость, устойчивость к механическим воздействиям. Это самый лучший теплый пол под кафельную плитку. Системы Calorique считаются наиболее долговечными и надежными, очень популярны, несмотря на высокую стоимость.

HeatPlus

Корейский производитель, выпускающий высококачественные инфракрасные пленочные теплые полы с карбоновыми нагревателями. Ширина рулонов находится в пределах 50-80 см, а мощность системы составляет 150-220 Вт, в зависимости от модификации. Изделия повышенной мощности выпускаются с энергопотреблением порядка 400 Вт. Как правило, они предназначены для лоджий, открытых террас и т.д. Допускается укладка теплого пола под плитку. HeatPlus оборудована противоискровой защитой. Гарантийный срок эксплуатации – минимум 15 лет.

RexVa

Корейская высококачественная пленка. Оборудованная противоискровой сеткой она совершенно безопасна в эксплуатации. Обладает повышенной устойчивостью к поломкам и разрывам. Выпуск рулонов шириной 0,5; 0,8 и 1 метр. Величина энергопотребления достигает 350 Вт.

Okondol

Корейский производитель, выпускающий пленочные системы, отличающиеся особой прочностью и долговечностью. Гарантийный срок полов Okondol составляет 30-50 лет. Универсальная конструкция с многослойной защитой подходит под любые типы напольных покрытий.

Пленочный теплый пол под ламинат – легко и просто

Электрический теплый пол под плитку плюсы и минусы

Подложка под теплый пол

Инфракрасный теплый пол

Укладка теплого пола в стяжку

Электрические теплые полы своими руками

Видео

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-iz-plyonki-kak-ulozhit-elektricheskij-plyonochnyj-tyoplyj-pol-svoimi-rukami.html

Как правильно стелить теплый пол под линолеум?

http://sdelai-pol.ru/montazh-infrakrasnogo-teplogo-pola

Теплый пол под ламинат на деревянный пол: виды и особенности

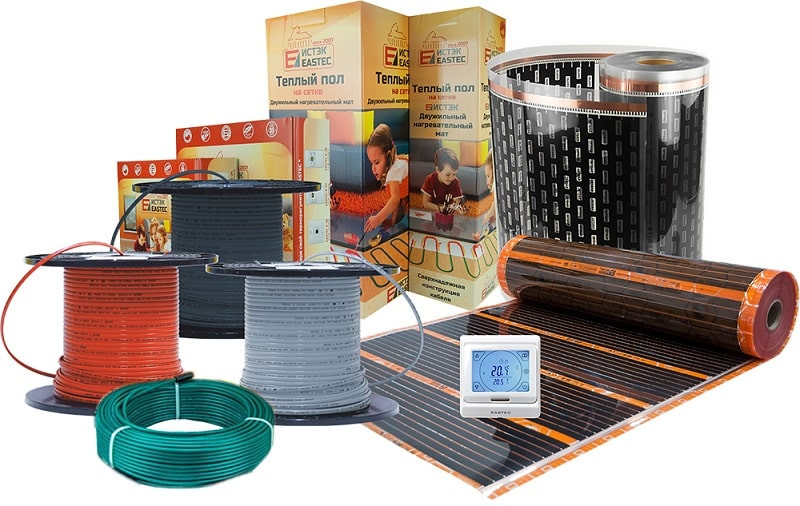

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

• 80% площади – в качестве основного отопления;
• 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Принцип действия теплого полового покрытия

Пленочный теплый пол функционирует на основе принципа инфракрасного излучения. Данная технология на сегодняшний день достаточно распространена, она применяется в качестве нагревательного элемента под ламинат, линолеум, ковролин, паркет и даже керамическую плитку. При определенных условиях допускается подогрев подобным методом деревянного пола. Также пленку можно размещать в деревянных или гипсокартонных навесных потолках.

Обогрев инфракрасными лучами от пола воспринимается людьми как солнечное тепло из-за одинаковой природы источника. Конструкция состоит из нескольких полотен пленки, которая укладывается особым образом на поверхность пола. В дополнение к основному материалу в наборе идут необходимые кабели и стержни. После монтажа пол подключается к электросети, которая используется в быту, и размещается напольное покрытие.

Принцип действия несколько отличается от стандартных
конвекционных технологий отопления. По факту инфракрасное излучение не приводит
к нагреву воздуха и, следовательно, электроэнергия не тратится на нагрев мебели
и прочих предметов, которые расположены вне зоны обогрева.

Технология монтажа

Подготовив все
комплектующие и инструменты, можно переходить непосредственно к укладке
плёночных инфракрасных тёплых полов под плитку.

Подготовка

Инфракрасные полы
особенно чувствительны к недочётам в основании, и к его подготовке следует
подходить серьёзно.

Процесс включает в
себя:

1. Демонтаж старого покрытия.
2. Очистку пола от грязи и сора.
3. Обезжиривание поверхности и обработка
   праймером.
4. Выравнивание чернового пола: «сухим»
   способом — используется керамзитовый песок, метод несложный, но керамзит может
   нанести вред нагревательным элементам; бетонно-цементным или наливным составом
   — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной

схемы

Прежде чем приступать
к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется
под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в
помещении. Согласно данной схеме, нанести метки на основание, где будет
стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20
см.

После этого,
определяется место для терморегулятора, он должен располагать на стене, на
расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до
плёнки, рекомендовано проделать штробы, в них они будут размещаться.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

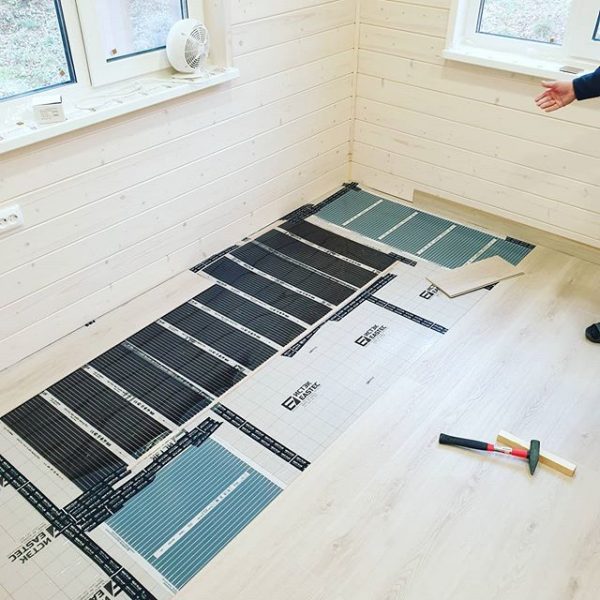

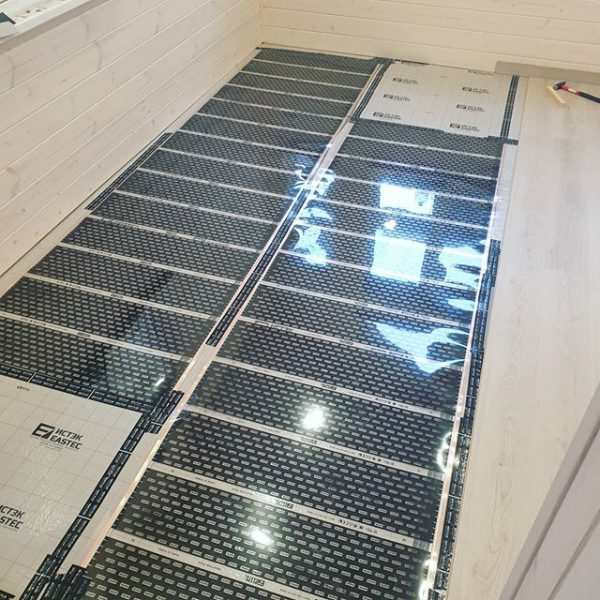

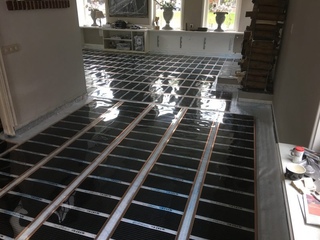

Укладка термоплёнки

Термоплёнка
укладывается согласно разработанной схеме. Монтаж плёнки следует производить
аккуратно, чтобы не повредить элементы. Для соединения полос между собой,
используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его
следует подключить к терморегулятору. Для этого, по разработанной схеме, от
элементов нагрева к регулятору, надо протянуть кабель, который помещается в
гофру.

Для соединения кабеля
и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с
помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует
аккуратно, но плотно, для надёжного контакта. Места срезов необходимо
изолировать битумом.

После этого,
устанавливается термодатчик, он размещается на графитовых полосах, и
подключается к терморегулятору. Датчик монтируется в специальном углублении,
которое оборудовано в теплоотражающем материале, это минимизирует перепады в
высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

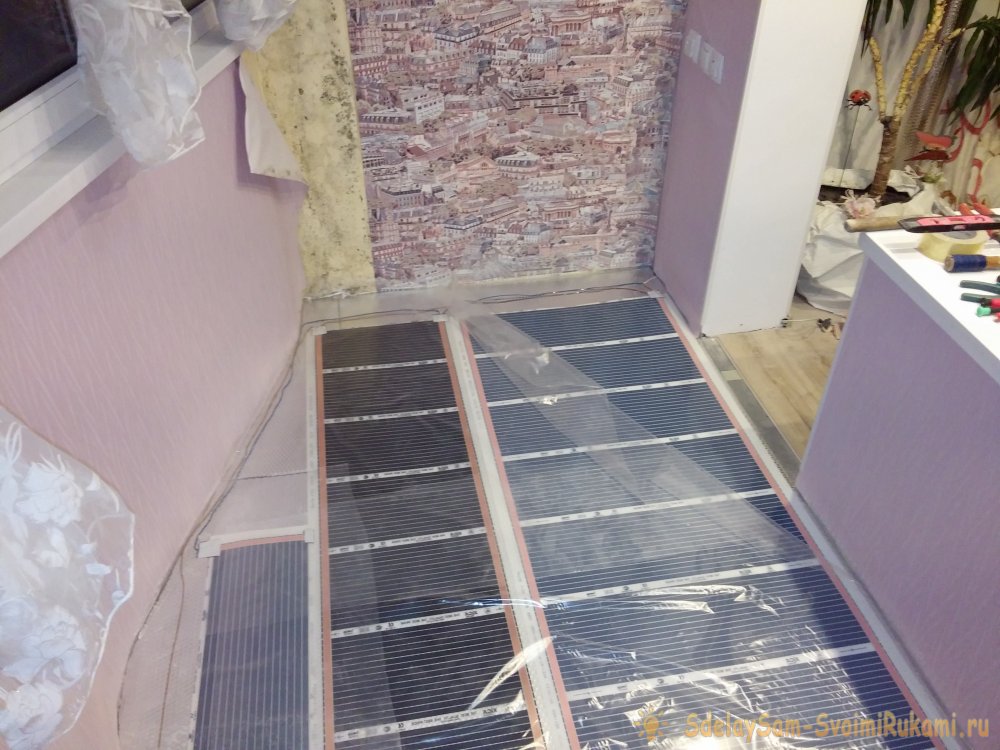

Если тестирование
показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он
будет служить дополнительным защитным слоем.

Составляем схему

Перед покупкой
комплекта для плёночного
пола под ламинат, нужно досконально продумать и начертить схему укладки
нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

1. Выбрать
   оптимальное место на стене для блока управления, оно должно находиться на
   высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
2. Запрещено
   подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность
   системы высокая. Необходимо запланировать отдельную линию питания
   соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме
   предусмотреть устройство УЗО, для защиты.
3. Большую часть терморегуляторов можно устанавливать в стандартную
   розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером
   20 на 20.
4. Планируя
   прокладку проводки, не допустимо пересечение проводов.
   Схемы подключения бывают различными, но наиболее распространённой является,
   когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда
удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных
сторон.

Необходимо предусмотреть на чертеже
участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать
отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый
холодный участок в помещение.

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель.

Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию.

Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегуляторв удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной.

Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 ммтолщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Главные преимущества:

Из недостатков необходимо указать следующие:

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

Порядок монтажных работ

Итак, к Вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:

Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты.Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал.

Лучше всего использовать экструдированный пенополистирол.Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом, который одновременно является и теплоизолирующим и теплоотражающим слоем.

Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем). Осуществите монтаж инфракрасного теплого пола под линолеум.

Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал

Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы.

Об остальных требованиях к укладке пленочного теплого поламожете узнать в соответствующей статье!

Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.

На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня.

Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.

Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!

Также рекомендуем просмотреть пошаговую видео инструкцию по монтажу инфракрасной пленки, в которой более подробно рассмотрены все этапы работ:

Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!

Монтаж инфракрасного пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве.

Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Комплектация и структура пола

Комплект плёночного
тёплого пола состоит из:

1. Нагревательных
   элементов, имеющих среднею ширину от 500 до 1000 мм. Длина различна, но
   рекомендована не более 8 метров. Режется полотно на необходимый размер по
   специальным полосам.
2. Клемм
   для соединений схемы.
3. Термодатчика
   — он
   отвечает за уровень нагрева.
4. Терморегулятора (блока управления) — бывает электронным и
   электромеханическим. Имеет разный дизайн и систему индикации, а вот подключение
   к питанию, к элементам нагрева и термодатчику схоже.
5. Часто в наборе присутствует кабель
   необходимого размера.
6.  Обязательно есть материал для изоляции, в виде
   битумной ленты.

При выборе тёплого пола под ламинат, необходимо учитывать
уровень мощности. Стандартной является – 150 или 220 Вт/м², не часто, но бывает
440 Вт/м². Для ламината мощность свыше 150 Вт не требуется, этого хватит для нагрева
пола до 40 ºС, тем более, что температура выше для ламината противопоказана.

Понадобиться подложка под половое покрытие, имеющая
толщину не меньше 3 мм. В идеале должно иметь одну фольгированную сторону,
отражающую инфракрасное излучение от основания, тем самым, всё тепло идёт
вверх

Важно, чтобы она не проводила ток.
Потребуется скотч, одно и двухсторонний.

Инфракрасный плёночный пол — узкое полотно, оснащённое
нагревательными элементами, на него стелется напольное покрытие (ламинат). У
данных моделей нагревательными источниками служат карбоновые полосы, они бывают
сплошными или с напылением, которые со всех сторон прикрыты материалом из
лавсана
или полиуретана. По толщине конструкция от 0,2 до 2 мм.

В уложенном виде
структура инфракрасного тёплого пола состоит из следующих слоёв, и выглядит
так:

Ламинат — половое покрытие.
Подложка
— подойдёт виниловая или полиэтиленовая

Она пропускает тепло, а воду
задерживает, что немаловажно

Энергопотребление термопленки

Перед тем как установить инфракрасную систему обогрева, у многих нередко возникает вопрос: сколько же потребляет электричества теплый электрический пол? У ИК-пленки мощность на 1 м² поверхности пола составляет порядка 0,2 кВт. Энергопотребление во многом будет зависеть от толщины стяжки, теплопотерь, теплоизоляции. Чтобы рассчитать затрачиваемую мощность, используют формулу:

W=S*P*0,4,

где — S – площадь пола комнаты, P – общая мощность всех пленочных элементов, 0,4 – коэффициент, учитывающий только полезную площадь под обогрев.

Так, если жилье имеет не очень хорошее утепление, пленку следует использовать с максимальной мощностью, например, 0,2 кВт Вт на м². Для комнаты площадью 20 м² потребляемая мощность будет таковой:

W=20*0,2*0,4=1,6 кВт/ч.

Чаще всего пользуются таким обогревом около 7-10 ч в сутки, как правило, утром и вечером. Согласно расчетам, расход электроэнергии в сутки будет составлять 15 кВт, в месяц – 480 кВт. И это мощность только одной комнаты! Полученные результаты достаточно умножить на свой тариф, чтобы подсчитать финансовые затраты на такое отопление.

Лучистое отопление пола — Установка — Системы напольного отопления — Лучистое отопление CBS

1. Введение

Углеродная пленка для теплого пола Safe-t-FLEX эффективно нагревает пол до комфортной температуры

Safe-t-FLEX Нагревательный элемент

Принцип действия нагревательных элементов Safe-t-FLEX основан на непрерывном резистивном листе, обеспечивающем равномерное нагревание черных участков поверхности.

Safe-t-FLEX состоит из специально разработанной полупроводящей среды, нанесенной на полиэфирную пленку или пропитанной стеклотканью.Питание к этому резистивному покрытию подается через медные электроды, закрепленные на продольных краях нагревательных зон. Эта структура изолирована ламинированием пленок на основе полиэстера, которые полностью покрывают элемент и шире, чем токопроводящая нагревательная поверхность, образуя прочную четкие края, предназначенные для последующего крепления скобами к поверхности пола.

Низкотемпературные Напольные нагревательные элементы Safe-t-FLEX производят мягкое тепло, которое равномерно прогревает все помещение.Как только поверхности нагреваются, тепло отражается, создавая комфортное естественное тепло с минимальными колебаниями температуры от пола до потолка.

Примечание: Это руководство по установке доступно более подробно в формате pdf в нашем разделе «Загрузки».

2. Процедура установки

Перед началом установки всегда проверяйте следующее:

1. Здание защищено от непогоды, установлены окна и двери.
2. Все стяжки пола, асфальт и т. д. были уложены и просушены.
3. Завершены все работы по первому монтажу электропроводки и других механических коммуникаций через этажи.
4. Никакие кабели не должны соприкасаться с нагревательными элементами Safe-t-FLEX .
5. Следующие инструменты и компоненты можно приобрести в каталоге CBS Radiant Heating Systems .

3. Оборудование, необходимое для установки



Соединители
Используйте только AMP «Termifoil» 330716, поставляемый CBS Radiant Heating .

Лента
Используйте только прозрачную полиэфирную ленту 150C, поставляемую CBS Heating .

Мастичная лента
Длинные рулоны 38 мм X 6 м Поставляется CBS Heating .

Ненагревающиеся провода
Используйте только 1,5 мм ² одножильный гибкий ПВХ/ПВХ с двойной изоляцией красного или черного цвета, на барабанах длиной 100 м.

Обжимные инструменты
Используйте только Safe-t-FLEX 234 Обжимной инструмент доступен в CBS Heating .Внимательно соблюдайте необходимые инструкции по калибровке.

Степлер
Используйте стандартный степлер со скобами длиной 8 мм или 9,5 мм (5/16 дюйма или 3/6 дюйма).

В дополнение к вышеперечисленному также потребуются: теплоизоляция, средства индивидуальной защиты, рулетка, подходящий маркер, ножницы или нож, поверочная линейка, дополнительные кабельные стяжки, испытательное оборудование и другие электрические предметы; при необходимости подходящее дополнительное освещение для работы в темных местах и ​​т. д.

Примечание: Электрическое испытательное оборудование и обжимные инструменты необходимо регулярно калибровать.

4. Основные технические данные

Плотность мощности элемента 135 Вт/м ² . Толщина 0,5 мм. Мощность составляет 49,95 Вт на погонный метр для 370/400 и 67,5 Вт на погонный метр для 500/530. Рулоны шириной 530 мм имеют ширину элемента 500 мм (кромки 2 x 15 мм), а рулоны шириной 400 мм имеют ширину элемента 370 мм (кромки 2 x 15 мм).

Уровень качества, необходимый для укладки поверхностей

Поверхность для укладки должна быть достаточно ровной, без выступов, бугров или впадин.Это может быть бетонная поверхность или поверхность из других строительных материалов, способных выдерживать достаточные нагрузки. Влажность поверхности укладки не должна превышать 2% (примерно 60% относительной влажности). Это необходимо для предотвращения проникновения влаги на поверхность. Перед началом работ необходимо произвести изоляцию от влаги. Теплоизоляция желательна, если позволяет профиль пола.

5. Как подготовить пленку

Несмотря на то, что все элементы Safe-t-FLEX визуально проверяются на заводе перед отправкой, необходимо проверить фольгу, чтобы убедиться, что любое грубое обращение не повредило элемент Safe-t-FLEX . Ищите складки или складки, которые могли быть вызваны тем, что на рулон элемента наступили. Любые такие поврежденные участки должны быть утилизированы.

6. Резка элемента по размеру

• Проверьте спецификации, напечатанные на рулоне
• Измерьте необходимую длину и используйте линейку с фломастером
• Аккуратно отрежьте ножницами или ножом элемент
• Изолируйте границу уже оголенной медной полосы с помощью желтой высокотемпературной полиэфирной ленты шириной 25 мм

7.Как утеплить концы пленкой

• Разверните элемент на чистой рабочей поверхности и проверьте его на наличие повреждений.
• Отметьте требуемую длину любым фирменным маркером с войлочным наконечником.
• Используя линейку, отрежьте элементы по длине с помощью ножниц или острого ножа.
• Запечатайте оба конца элемента, используя только подходящую полиэфирную изоляционную ленту из комплекта поставки.
• Убедитесь, что лента сложена таким образом, чтобы образовался аккуратный непрерывный шов по всей ширине элемента.

8. Подготовка к прикреплению соединительных зажимов к нагревательной пленке

Чертежи компоновки элементов

обычно не требуются для установки Safe-t-FLEX , что позволяет вырезать и фиксировать элементы на месте для внесения последних изменений в компоновку балок и пола. Во-первых, убедитесь, что обозначение элемента, напечатанное на прозрачной кромке, соответствует классу прочности и напряжению, необходимым для установки. Для Австралии, если иное не указано в сертификате испытаний установки Safe-t-FLEX , это будет 240 вольт.

9. Проверка обжимного инструмента

Перед фиксацией обжимных соединителей убедитесь, что обжимной инструмент Safe-t-FLEX правильно отрегулирован на требуемый зазор 1,25–1,40 м (50–55 тыс.) в полностью закрытом состоянии. Если требуется настройка:

• Снимите стопорное кольцо или стопорный винт с оси эксцентрика.
• Если имеется, снимите зубчатую стопорную шайбу и поверните ось, чтобы ослабить или затянуть регулировку инструмента.
• В качестве альтернативы переместите зубчатую шайбу в указанном направлении, чтобы ослабить или затянуть регулировку инструмента.
• Замените стопорную шайбу стопорным кольцом/болтом или стопорным винтом.
• Повторно проверьте плоский параллельный зазор губок с помощью щупа.

10. Присоединение холодных хвостовиков

Оголите соединительные провода и вставьте по одному (сложенные вдвое) или попарно в цилиндрический наконечник обжимного соединителя. Холодные хвосты от элементов к позициям термостата должны быть надежно закреплены и расположены так, чтобы они не могли соприкасаться с какой-либо нагретой частью элемента.

Примечание 1: при обжатии одиночного кабеля согните кабель назад, чтобы получить тот же объем обжимаемого кабеля. С помощью рекомендованных плоскогубцев » Safe-t-FLEX 234 » завершите обжимное соединение с помощью инструмента так, чтобы форма «W» инструмента находилась на стороне шва цилиндрической внутренней части обжима.

Используя только прилагаемые обжимные клещи Safe-t-FLEX 234 , прикрепите металлические обжимные соединители к обоим медным проводникам на одном конце элемента.Найдите обжим в центре конца медной полоски, затем сомкните его между большим и указательным пальцами. Установка обжима с цилиндром на той же стороне, что и медный электрод, поможет найти жгут проводов.

Обжимные клещи теперь используются с 2 диагональными приложениями (сначала со стороны шарнира обжима, а затем с открытой стороны), чтобы гарантировать, что вся область обжима, контактирующая с элементом, будет плоско прижата. Храповой механизм этих плоскогубцев предотвращает раскрытие губок до тех пор, пока не будет приложено правильное давление.

Примечание 2: В качестве альтернативы обжатию проводника вы можете создать прямую пайку, как показано в этом видео.

11.

Уплотнительные обжимные соединения Наконец, поместите мастичные прокладки шириной 38 мм и длиной 50 мм по обе стороны от точек соединения. Проведите его по крайней мере на 30 мм ниже соединительных проводов. Замесите мастику вокруг кабелей и всех контуров. Убедитесь в том, что получено хорошее эффективное уплотнение.

Примечание: Обычные плоскогубцы нельзя использовать для этой операции, так как неправильно установленные обжимные кольца могут перегреться из-за высокого контактного сопротивления.

В случае паяного соединения процесс практически идентичен. Герметизацию мастичной лентой на месте пайки можно увидеть в следующем видео.

12. Как уложить пленку и подключить ее к сетке

№

Перед укладкой пленки уложите подложку из пенопласта с закрытыми порами толщиной 3 мм.В местах предполагаемого размещения точек подключения, а также в местах подвода проводников к электрощитку необходимо сделать паз для их утопления в поверхность укладки. Никогда не укладывайте полоски пленки таким образом, чтобы их поверхности нагрева перекрывались. Укладывайте элементы медными полосами вверх и закрепляйте на месте с помощью скотча.

Схема типичной компоновки

Напольный датчик

Термостат

Вставьте выносной напольный датчик термостата между 2 планками элементов, как показано на рисунке.Никогда не наступайте прямо на фольгу во время работы без подходящего слоя, чтобы смягчить ваш вес. Запрещается укладывать нагревательную пленку в местах, где ограничен отвод тепла от поверхности пола (низко расположенная мебель и т.п.).

Квалифицированный электрик должен подключать соединительные кабели к уже подготовленной электрической коробке. Отдельные цепи должны быть спланированы таким образом, чтобы не превышать 10-амперный номинал элемента, поэтому следующие ограничения будут такими:

• Максимальная длина 48 метров для элемента шириной 370 мм на 49.95 Вт на метр.
• Максимальная длина 35 метров для элемента шириной 500 мм при мощности 67,50 Вт на метр.

Ни один проводник не должен проходить под самой нагревательной пленкой. Поскольку кабель имеет толщину 4,5 мм, его необходимо утопить не менее чем на 4 мм в подложку или поверхность укладки (в канавку) и зафиксировать лентой.

После того, как вы проложили и соединили все полосы, проверьте сопротивление электрических цепей с помощью омметра. Если все цепи исправны, наложите прозрачную полиэтиленовую пленку не менее 0.толщиной 2 мм по всей поверхности пола. Отдельные полосы должны перекрывать друг друга не менее чем на 20 см. Подтяните их примерно на 3 см вдоль стен. В качестве альтернативы вместо него можно уложить гидроизоляционный материал, поставляемый в комплекте поставщика ламинированного пола. Установка должна быть выполнена таким образом, чтобы обеспечить отключение на всех полюсах.

13. Как уложить плавающий пол.

При укладке пола, состоящего из отдельных сегментов, необходимо соблюдать особую осторожность, чтобы не повредить уже уложенные слои и питающий кабель. Используйте подходящее основание.

14. Вы должны сделать окончательные замеры.

Еще раз измерьте сопротивление отдельной цепи с помощью омметра. Запишите измеренные данные в схематический чертеж и заархивируйте его. Проверьте сопротивление изоляции нагревательной пленки. Это значение никогда не должно опускаться ниже 0,5 максвелла.

15. Условия гарантии

Производитель предоставляет 10-летнюю гарантию с даты продажи на функциональность нагревательного элемента Safe-t-FLEX при условии соблюдения условий, изложенных в данном руководстве.Также при предъявлении претензии необходимо предъявить счет-фактуру и гарантийный талон.

16. Электрические аспекты

Жгут проводов состоит из кабеля 1,5 мм ² . Для удовлетворения требований приемлемого стандарта допустим одножильный кабель с оболочкой в ​​соответствии с BS.6004. Производители на протяжении многих лет поставляли специальный гибкий ПВХ-кабель с двойной изоляцией, который, как показал опыт, более приемлем с точки зрения управляемости. Нагревательные элементы Safe-t-FLEX рассчитаны на нагрузку до 10 ампер.

17. Регулятор термостата

Для контроля температуры в системах обогрева деревянных полов следует использовать только термостаты, оснащенные выносными датчиками. ПРЕДУПРЕЖДЕНИЕ Температура должна быть ограничена 27 градусами Цельсия, чтобы избежать изменения содержания влаги в деревянном полу.

18. Напоследок перед уходом с сайта

• Закрепите или предоставьте обязательные этикетки для размещения рядом с распределительным щитом и любого доступа к люкам и подкровельным пространствам
• Предоставьте подрядчику-электрику копию сертификата испытаний установки Safe-t-FLEX и средства управления, чтобы убедиться, что предупреждающие таблички установлены.Это предупреждение уже может быть напечатано на некоторых термостатах.
• Удалите все излишки материала с площадки.





Примечание: Это руководство по установке доступно более подробно в формате pdf в нашем разделе «Загрузки».

Как установить в теплый пол

Система подогрева пола QuietWarmth для ламината, роскошного винила (4 мм или толще), паркетной доски и плавающих полов

QuietWarmth — это гибкая излучающая нагревательная пленка, которая укладывается под плавающие напольные материалы для создания теплых комфортных полов.Это простое видео по установке, которое иллюстрирует простоту установки QuietWarmth. Чтобы получить полное руководство по установке подложки излучающего тепла, ознакомьтесь с руководством по установке, прилагаемым к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината любые ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

В комплект

QuietWarmth входит все необходимое для быстрой укладки пола с использованием минимума инструментов.На заводе каждый рулон QuietWarmth снабжен электрическими соединениями на концах, а также изоляционными дисками из каптона (CAP-TON) для использования в тех случаях, когда желательна резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части коврика с подогревом. Для дополнительного комфорта и наибольшей экономии мы рекомендуем приобрести напольный термостат для контроля температуры.

Сначала примерно наметьте конфигурацию системы отопления.Хорошей практикой является планирование установки с использованием эскиза, разметки схемы расположения матов и планирования положения напольного датчика, основного участка электрических соединений и термостата. Также важно спланировать расположение матов таким образом, чтобы концы матов с установленными на заводе выводными проводами располагались рядом с той стороной комнаты и стеной, где расположена распределительная коробка термостата.

При построении схемы системы необходимо соблюдать надлежащее расстояние от светильников, которые могут уже быть частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов от от любого нагревательного мата).Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другими строительными конструкциями. Оставив не менее 6 дюймов от стены до края нагревательного пленочного мата, вы оставите место для прокладки проводов от нагревательного мата к распределительной коробке. (Обратите внимание на рисунок: нагревательные панели, которые частично закрыты этими конструкциями, могут перегреваться).

После составления хорошего плана тщательно очистите существующий черный пол от любых предметов и мусора.

При укладке на бетон убедитесь, что пароизоляция установлена ​​перед установкой подложки и нагревательного мата, если только вы не устанавливаете подложку с предварительно прикрепленным к ней пароизоляционным материалом. Раскатайте подложку, готовую к лучистому теплу… покрывающую всю площадь пола, убедитесь, что предварительно прикрепленная сторона пароизоляции находится вверху при ее укладке. Стыки краев подложки соедините клейкой лентой. Используя схему, которую вы сделали ранее, разверните нагревательные маты в нужных местах комнаты.Вы можете укоротить мат, чтобы он соответствовал плану вашего плана.

При индивидуальной настройке нагревательных матов прорежьте свободную область между нагревательными полосами по пунктирным линиям. Никогда не режьте ближе, чем на ¼ дюйма к нагревательным полосам. И НИКОГДА не режьте нагревательную полосу самостоятельно. Изолируйте обрезанные концы полос металлической шины каптоновыми дисками, которые поставляются с каждым рулоном.

После раскатки нагревательного мата на нем не должно быть перегибов, ряби или складок.Проложите провода от каждого коврика к стене, где вы планируете установить термостат. Важно вырезать тонкую неглубокую прорезь в подкладке для проводов. Это помогает поддерживать уровень пола без выступающих точек.

Рекомендуемые нами термостаты поставляются с удобным датчиком пола, поэтому проложите провод датчика пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подложке и протолкните провод датчика и датчик вниз, чтобы они были на одном уровне с нагревательным матом.Закрепите датчик пола и подводящий провод скотчем на расстоянии не менее 2 дюймов от любой нагретой черной полосы коврика. Не допускайте контакта датчика с черными полосами нагревательного мата. Отрежьте участок подложки и прижмите соединители вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем приклейте их клейкой лентой. Вырежьте тонкую прорезь в подложке и вставьте холодные провода в прорезь для прокладки к распределительной коробке.

После установки всех этих компонентов система должна быть готова к подключению и проведению проверки сопротивления с помощью омметра.Более подробная информация об этом содержится в полной инструкции по эксплуатации, прилагаемой к комплекту. После того, как вы установили и подготовили пленку QuietWarmth, пришло время подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или квалифицированным электриком. Для завершения этого заключительного этапа необходимо несколько дополнительных принадлежностей: соединительная коробка 4×4, распределительная коробка 2×3, кабелепровод длиной ¾ дюйма, провод Romex, проволочные гайки и измеритель ОМ.

При подготовке к прокладке проводки установите распределительную коробку с заглушками 4×4 примерно на 18 дюймов выше настенного основания.Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2×4 для устройства управления термостатом примерно в 60 дюймах над основанием стены. Просверлите или сделайте надрез в основании стены, чтобы провод мог войти в стену. Установите кабелепровод ¾” от выреза до распределительной коробки 4×4 для подводящих проводов. Установите 2-жильный провод Romex 12 AWG между распределительной коробкой и коробкой термостата.

Пропустите провода через канал основания стены и через кабелепровод в распределительную коробку 4×4.Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или вызовите своего любимого лицензированного электрика для выполнения этой задачи.

Системы отопления под ламинатом 200 Вт/м2 элемент из углеродной пленки

Система обогрева под ламинатом.

Отопление под ламинатом или электрический теплый пол 200 Вт/м ² комплекты тепловых пленок. Предназначен для обогрева под деревом, ламинатом и полами. Благодаря сверхравномерному распределению тепла он идеально подходит в качестве основного источника тепла в вашей комнате. Укладывается прямо под деревянный или ламинатный пол с нашей ударопрочной изоляцией, которая отводит тепло в вашу комнату. Пленки также можно укладывать под виниловые полы. С дополнительным слоем нашего дуэта. Ударную изоляцию и двойную накладку можно приобрести в нашем магазине.

Нагревательные пленочные маты под ламинат

Пленочные маты для теплого пола — это продукт, изготовленный по индивидуальному заказу в соответствии с размерами вашей комнаты. Следовательно, размеры комнаты или коврика всегда необходимы для выполнения вашего заказа. Мы предлагаем бесплатную услугу проектирования, чтобы помочь вам в этом процессе, если это необходимо. Просто пришлите нам по электронной почте приблизительный размерный эскиз вашей комнаты и укажите, какое напольное покрытие вы будете укладывать, а все остальное мы сделаем за вас. Однако, если вы хотите самостоятельно спланировать систему теплого пола.Пленочные маты доступны в трех размерах: шириной 1 м, 0,5 м и 0,8 м, и их можно резать с шагом 250 мм по длине. Тепловая пленка мощностью 200 Вт/м2 поставляется с 15-летней гарантией и не имеет движущихся частей, поэтому после установки ее можно оставить самой себе. Если вы хотите бесплатно и без обязательств, свяжитесь с нами по телефону 01803 316060

.

---

Выбор термостата для теплого пола

Мы предлагаем один из самых больших ассортиментов термостатов, который постоянно расширяется.Все наши термостаты Living Heat подходят к стандартному 1-секционному заднему корпусу. И может выдерживать максимальную нагрузку 16 ампер или 3600 Вт нагрева без необходимости использования контактного или релейного переключателя. Все эти лидирующие в отрасли термостаты просты в использовании и установке. Чтобы узнать больше об уникальных характеристиках каждого термостата для теплого пола.

---

Кабель для теплого пола Монтаж пола

Начиная с чернового пола, который может быть деревянным или бетонным. Следующим слоем будет ударный плюс изоляция.Создание основания для укладки матов с подогревом пола, а также изоляция от ударов плюс также защищает отопление от любых острых или заостренных предметов с пола. После укладки изоляции тепловые маты можно укладывать непосредственно на изоляцию. А пароизоляция может спускаться на маты. Под деревянными и ламинированными полами напольное покрытие может укладываться прямо на пароизоляцию. Однако в случае с виниловыми полами перед укладкой винила необходимо будет уложить дополнительный слой двойного покрытия.Итак, в заключение, пол будет повышен в зависимости от нескольких переменных на:

• 6 мм противоударный плюс изоляция.
• Пленочные маты для теплого пола толщиной 0,33 мм.
• Пароизоляция толщиной 0,33 мм.
• Пол из дерева или ламината (в данном примере 10 мм).

Увеличение общей высоты пола на 17 мм в зависимости от выбранных параметров толщины дерева или ламината.

В Living Heat мы предлагаем бесплатную услугу проектирования, чтобы сделать весь процесс немного проще. Если вам нужна бесплатная смета или просто дополнительная информация, пожалуйста, свяжитесь с нами по телефону 01803 316131. ​​Наше время и консультация бесплатны, и мы можем порекомендовать вам лучшую систему напольного отопления.

MASTER KIT, пленка для теплого пола под ламинат и дерево

M материалы:

• Инфракрасная нагревательная пленка ENERPIA в соответствии с вашими потребностями
• Изоляционные листы толщиной более 5 мм
• Гидроизоляционная изоляционная лента на битумной основе
• Соединительные хомуты (клеммы компрессора) – используются для соединения кабелей с нагревательной пленкой
• Скотч
• Термостат с блоком питания 120-240 В переменного тока
• Клещи

P ремонт для установки:

• Измерьте площадь комнаты и составьте схему, как инфракрасная пленка будет укладываться на пол.
• Подготовьте все необходимые материалы.
• Проверьте пол. Убедитесь, что пол ровный, не имеет острых шипов и других подобных предметов, о которые можно повредить пленку.
• Если пол мокрый, укладку можно производить после обработки гидроизоляцией. Необходимо следить за тем, чтобы на полу не оставалось следов влаги.
• Для больших помещений предпочтительнее воспользоваться услугами специалиста, особенно для электромонтажных работ.

Вы можете легко установить систему пленочного отопления в обычном помещении, следуя инструкции:

I Установка:

СХЕМА ПОМЕЩЕНИЯ

• Измерить площадь помещения и составить схему укладки нагревательной пленки на пол
• показать на схеме расстановку мебели
• оставьте 10 см между стенами и нагревательной пленкой

ИЗОЛЯЦИЯ

1. Отмерьте и отрежьте необходимую изоляцию, а затем прикрепите ее к полу с помощью скотча.
2. Таким же материалом можно изолировать промежутки между листами.

Укладка инфракрасной нагревательной пленки

1. Разрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
2. Уложить нагревательную пленку на утепленный пол. Не перекрывайте листы пленки. Между ними оставляйте расстояние 1-2 см. Интервал до стен должен быть не менее 10см.
3. Закрепите края пленки скотчем для фиксации.

Соединение клемм компрессора с многожильным кабелем

1. Отделите медную полосу от серебряной, чтобы можно было вставить один из краев клеммы.
2. Правильно закрепите клемму на медно-серебряной ленте так, чтобы один ее край находился сверху ленты, а другой был вставлен внутрь между двумя слоями ленты (серебро и медь).
3. Плотно прижмите плоскогубцами. Делать это следует двумя диагональными приложениями.
4. Соедините клеммы с многожильным кабелем. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление.Все замеры должны быть указаны электриком в Гарантийном талоне.
5. Изолировать соединения многожильных кабелей с наконечниками с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом куска изоляционной ленты.
6. Изолируйте все открытые стороны медной полоски.
7. Соедините нагревательную пленку с многожильным кабелем параллельно.

Крепление датчика температуры.

1. Поместите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
2. Под датчиком прорежьте прорезь в изоляции.
3. Поместите датчик, изолированный изоляционной лентой на битумной основе, в щель, чтобы не было ударов.

Соединение термостата

1. Установите термостат, следуя инструкциям производителя.
2. Проверьте измерение общего сопротивления.

Внимание! Измерения сопротивления производились при выключенном питании!

3. Проверить электрический ток системы отопления.

Если у вас есть существующий электрический контакт, и вы будете использовать его для подключения к линии электропередач, вы должны учитывать, что максимальная мощность составляет 15А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все замеры должны быть указаны электриком в Гарантийном талоне.
Подключение к электросети:

1. Линия электропередачи должна быть на одной линии и не запутываться.
2. Используйте провода разных цветов для «L» и «N», чтобы можно было отследить и устранить проблему в случае ее возникновения.
3. Используйте кабелепровод и форму для проволоки, чтобы предотвратить утечку и попадание влаги.
4. Используйте провод необходимой толщины в соответствии с устанавливаемой мощностью.

Укладка пароизоляции

1. Раскатать пароизоляцию, отрезать необходимую длину, уложить на нагревательную пленку.
2. Закрепите пароизоляцию скотчем. Накрывайте только отапливаемые участки.

Следующий этап – укладка напольного покрытия – ламината, паркета или любого другого деревянного настила.

Для получения более подробной информации пишите на почту

Термостат EPU-250, 12А, Корея, английский
Термостат EPU400, 18А, Корея, английский

Электрический пленочный теплый пол под ламинат Vs. Мэтт

Теплых полов уже давно нет. Однако главное, что пол является массивным аккумулирующим тепло, так что однажды нагревшись, он остается теплым в течение недели, даже с современными системами он прогревает ткань здания, а работа первая. заключается в том, чтобы остановить тепло, уходящее в землю, это то, что стоит всех денег, с тем, что в моем доме, нам все равно пришлось выкапывать пол для стоков, после того, как вся эта изоляция уложена, пол естественно теплый, плитка никогда не бывают холодными. В системе горячего водоснабжения температура воды контролируется, поэтому пол не перегревается, в электрической даже химической системе требуется датчик в полу, чтобы гарантировать, что он не перегревается, при хорошей изоляции датчик помещается в карман, в Другими словами, труба, чтобы ее можно было обновить, эта труба должна изогнуть стену широким изгибом, чтобы датчик можно было вытащить и вставить новый. Таким образом, от бетонного основания уровень отделки как минимум на 6 дюймов выше. Это также имеет эффект удара, я помню, как осторожно установил все розетки на 300 мм, затем включился теплый пол, и теперь они были слишком низкими.

Это может работать, однако потери тепла должны быть очень низкими, так как тепло поступает очень медленно, поэтому вам понадобится блок рекуперации тепла, а я не уверен, что это хорошая вещь на кухне? Если газы, образующиеся при приготовлении пищи, осаждают жир на теплообменнике, он может заблокировать его и создать опасность возгорания, поэтому он должен быть легко очищаемого типа, и его необходимо будет регулярно чистить.

Даже тип приготовления пищи имеет значение, с электрической индукционной плитой очень мало тепла уходит в помещение и нет дымовых газов, но с газовой плитой вам нужно удалять дымовые газы, поэтому вам нужна вытяжка, выведенная наружу, простой углерод фильтры не подходят для газа.

Вам нужно смотреть на работу в целом, а не на отдельные части, так как каждая часть меняет то, как работает целое, простая вещь, например, объединение подсобного помещения и кухни вместе, чтобы сушильная машина находилась на кухне, которая высасывает воздух. кухни и выбрасывает его на улицу, это окажет огромное влияние на отопление. Другие типы, вероятно, повлияют на охлаждение, хотя на моей кухне есть велоксовые окна в крыше для отвода тепла летом, некоторым нужны вытяжные вентиляторы.

Глядя на цокольный обогреватель, он не занимает места на стене, выглядит довольно аккуратно, и, будучи настолько низким, будет держать ваши пальцы ног в таком же тепле, как и пол с подогревом, и прекрасно впишется в большинство кухонь. Поцелуй или держи просто глупо, а с электрическими версиями очень легко и просто установить, водяные версии немного сложнее, однако все трубы спрятаны под шкафами, так что не так сложно.
Посмотрите здесь, на другом форуме, где кто-то выкладывал фотографии установки обогревателя плинтуса.

Кажется форуму не нравится мое изображение Романа Гипокауста, поэтому он изменился. Обратите внимание, что римляне также нагревали стены.



Дальняя инфракрасная электрическая система подогрева пола с подогревом пола с маркировкой CE ROHS

1.Система подогрева пола

2. Функция PTC, безопасная и энергосберегающая

3. Устройство защиты от утечки, может решить проблему утечки



Нагревательная пленка

Warmtact – это высококачественная высокотехнологичная нагревательная пленка, созданная для удовлетворения современных высоких требований к отоплению.

Warmtact гарантирует, что наши продукты безопасны.

Чтобы быть лучшими, мы должны использовать лучшие запатентованные материалы и полностью автоматизированное оборудование, которое разрабатываем сами для производства безопасного продукта.



Наши соображения безопасности включают в себя использование надлежащей смеси композитов для формирования материала Warmtact.

Мы разработали и внедрили средства безопасности в красочную, серебряную, ПЭТ и ламинированную пленку на основе самых передовых технологий.



Электронагревательная пленка

Warmtact содержит высококачественную чернильную пасту, серебряную шину с уровнем чистоты 99,99%.

Изготовлен из ПЭТ высшего качества и клея на рынке.

Двухсторонний высокотемпературный ПЭТ молочного цвета позволяет нам производить высокотемпературную электрическую пленку, не беспокоясь о дефектах или деформации.



Спецификация продукта

Толщина: 3 мм

Ширина: 10–80 см







4. Наша электронагревательная пленка оснащена запатентованной серебряной планкой. Серебряная полоса кабины соединяет серебряную полосу и серебряную полосу для подачи питания.

Дизайн слитка и чистота серебра определяют качество нагревательной пленки.

При неправильном дизайне и нечистом серебре на пленке может произойти короткое замыкание и короткое замыкание, что может повредить пленку или даже вызвать возгорание.

5. Наша запатентованная серебряная конструкция стойки и паста из чистого серебра делают нашу пленку одной из самых безопасных нагревательных пленок, когда-либо производимых.

6. Услуги OEM с радостью предоставляются. Для углеродной печати, энергопотребления, модификации стенда и других технических настроек,

, пожалуйста, свяжитесь с нашей командой инженеров.





Технические характеристики

Источник питания	20W-30W/шт.
Точность	±0,5ºC
Зонд-датчик	НТЦ
Энергопотребление	<0.3 Вт
Ток нагрузки	12А/16А
Диапазон регулировки температуры	5 ºC – 60 °C
Предельный диапазон температур	-10°C-99°C
Выход	Реле переключения
Состояние изоляции	Нормальная среда
Запуск программы	Набор за 1 неделю в виде цикла
Установка	Напольный и настенный монтаж
Применение	Система настенного отопления
	Электрическая система обогрева пола
	Система инфракрасного обогревателя
Сертификат	КЭ, РоХС





Способ соединения электронагревательной пленки





Характеристики

. Получены сертификаты CE, UL, NTRL, ISO9001, RoHS

.

. Высокая тепловая эффективность и низкая стоимость

. Экологичная система отопления на основе системы электрического отопления

. Выпускает дальний инфракрасный порт

. Быстрая операция

. Экономия энергии и затрат

. Чистота и безопасность

. Без шума

Основной материал	ПЭТ
Электропроводка	Тонкая проволока
Нагревательная пластина	чернила
Напряжение	1.5В-240В
Температура нагрева поверхности	Однородность
Максимальная температура нагрева	150°C
Ширина	500 мм
Длина	Любая длина в соответствии с требованием
Толщина	0. 3мм
Срок службы	200 000 часов





Преимущества пленочного электрообогрева Warmtact

1. Возможность снижения затрат на установку благодаря простоте установки

2. Более быстрый нагрев благодаря параллельной структуре

3. Возможность частичного обогрева и экономия ненужных расходов на отопление

4.Меньшая электромагнитная волна

5. Дальнее инфракрасное излучение и анион подавляют запах и микробы

6. Без шума, пыли и угарного газа

7. Простая структура и меньше отказов продукта



Применение нагревательной пленки Warmtact



Информация о компании



F Основанный в 1996 году на основе инфракрасного нагревательного элемента, компания Guangdong Warmtact Electrical Heating Technology Co. , Ltd. является высокотехнологичным предприятием, специализирующимся на исследованиях, производстве, продажах и технических услугах. Warmtact также объединяет многих международных технических специалистов в научных исследованиях и добилась быстрого прогресса.











Сертификат

Warmtact прошли сертификацию CE, RosH, ISO9001 и сотрудничают с HK FIRA, Japan ect,



Маркетинговая сеть

Упаковка и транспортировка







Наши услуги





1.Удовлетворенность клиентов очень важна для нас. Если у вас есть какие-либо проблемы с вашим заказом, пожалуйста, свяжитесь с нами, и мы сделаем все возможное, чтобы вы остались довольны.

2.Спасибо, что посмотрели наш список!

Вы можете посмотреть другие товары, которые мы продаем. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь спрашивать — мы всегда рады ответить на ваши вопросы.

3.Warmtact имеет собственные команды по исследованиям и разработкам, а также инженеров по разработке продуктов и имеет большой опыт в разработке проектов OEM и ODM для многих известных торговых марок в США, Европе, Азии и Австралии.









Часто задаваемые вопросы

В1: Каков срок гарантии на ваш продукт?

  A: более 10 лет гарантии и 50 лет гарантии качества.





Q2: Каков срок службы электропленки Warmtact?

  A: Они были протестированы на непрерывную работу в течение 200 000 часов, то есть срок службы более 80 лет.





В3. Насколько безопасен продукт?

  О: В отличие от других типов лучистого теплого пола, нагревательный продукт Warmtact PTC обладает уникальной способностью к саморегулированию. Таким образом, он не будет перегреваться. Нагревательная пленка Warmtact может непрерывно обеспечивать питание со всех сторон, его устройство защиты от утечки помогает решить проблему утечки при возникновении утечки тока. Наша система является энергоэффективной при постоянном нагреве, что позволяет саморегулирующемуся характеру нагревательных элементов контролировать температуру пола.





Q4: Под какими типами полов можно использовать нагревательную пленку PTC?

  A: Нагревательная пленка PTC обеспечивает такой равномерный и мягкий нагрев, что ее можно использовать практически под любым напольным покрытием, включая ковер, ламинат, мрамор, камень, плитку, дерево и т. д.





В5: Где еще в доме можно использовать нагревательную пленку PTC?

  A: Устанавливайте под проезжей частью и дорожками, чтобы предотвратить накопление снега и льда.

      Для установки в подвальных помещениях, зимних садах, теплицах и на чердаках.

      Используется в качестве настенного лучистого обогрева.

      Разместиться за зеркалами, чтобы стать обогревателем.





Q6: Можно ли устанавливать нагревательную пленку PTC под существующим полом?

   О: Да.Нагревательную пленку PTC можно установить на существующий пол без изменения существующего пола.





Q7: Может ли нагревательная пленка PTC перегреваться?

   A: Благодаря особой конструкции нагревательная пленка PTC не может перегреваться. Причина, по которой он может стабильно нагреваться, заключается в его специальном материале сердцевины. Более того, вы можете использовать термостат для контроля температуры в соответствии с вашими требованиями.





Q8: Какое предприятие компании Warmtact Electrical Heating Technology Co., ООО?

A: Компания Guangdong Warmtact Electric Heating Technology Co. , Ltd. является высокотехнологичным предприятием, специализирующимся на исследованиях, производстве, продажах и технических услугах.

Warmtact объединяет многих международных технических специалистов в научных исследованиях.

Президент г-н Ю Цю Цзя в качестве эксперта работает главным инженером, который имеет 30-летний опыт исследований в области применения электротермической пленки и технологий дальнего инфракрасного диапазона,

и сотрудничает с Харбинским технологическим институтом и Университетом науки и технологий Вэйфан в Китае.





Q9: Как оценить компанию Warmtact Electrical Heating Technology Co., Ltd?

   A: 1. Warmtact — всемирно известный производитель систем поверхностного обогрева в дальнем инфракрасном диапазоне

.

       2. Warmtact является первым китайским предприятием, создавшим систему электротермического пленочного нагрева с безопасным заземлением.

       3. Компания Warmtact была приглашена на создание рабочей станции Центра контроля качества инфракрасных и промышленных электронагревательных изделий Национальным испытательным центром.

      4. Компания Warmtact получила награду китайского подразделения HONGKONG GAR INFRARED RAYS ASSOCIATION.

      5. Компания Warmtact создала совместную лабораторию систем электротермического пленочного нагрева с Харбинским технологическим институтом

      6. Компания Warmtact создала совместную лабораторию по применению технологий с Институтом Вэйфан.

      7. Компания Warmtact имеет хорошую репутацию в стране и за рубежом.

      8. Компания Warmtact владеет собственной лабораторией и технологией обнаружения, чтобы гарантировать превосходное качество продукции.

      9. Продукция Warmtavt пользуется авторитетом на международном рынке.





В10. Когда вы начали экспорт?

A: Мы экспортируем с 1996 года.





Q11: В какие страны вы экспортируете?

    A: Вся наша продукция экспортируется в Германию, США, Канаду, Францию, Россию, Австралию, Японию, Южную Корею, Индию и другие страны по всему миру

в больших количествах каждый год и получить высокое признание среди зарубежных продавцов.





Q12: Производите ли вы другие продукты, кроме нагревательных?

    О: У нас есть более 800 видов продукции.

Все продукты можно разделить на две категории: серия для обогрева и серия для здравоохранения.

Продукты из серии медицинских услуг, такие как ковер, подушка, автомобильная подушка, медицинский прибор для дальнего инфракрасного излучения и так далее.



Теплый пол: Пленка для теплого пола

ПЛИТКА С ОБОГРЕВОМ ПОЛ СИСТЕМЫ — Flextile Ltd.
ПЛИТКА НАД СИСТЕМАМИ ТЕПЛОГО ПОЛА на фанеру. После того, как подрядчик по отоплению/электромонтажным работам поместил нагревательный элемент на металлическую или пластиковую решетку, нанесите слой раствора до необходимой толщины • Радиационная труба/труба может быть заменена электрической проводной системой лучистого нагрева . .. Получить содержимое

Обучение установке — Крит -Heat
Упрощенный монтаж водяных систем теплого пола в подвалах, гаражах, на квадратных футах с помощью крепежа для радиационных труб 1/2” и 5/8”.Пленка из полистирола толщиной 10 мил обеспечивает пароизоляцию. Посещение учебного курса по установке лучистого отопления является хорошим … Fetch Полный источник

Usonia — Википедия
-теплый пол. Фотографии Райта, документальный фильм о работе архитектора в школе и мебель, спроектированная Райтом. Названный «Усонский дом», он изначально был спроектирован как один из двадцати жилых домов для преподавателей. … Читать статью

РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ И УСТАНОВКЕ
РУКОВОДСТВО ПО УСТАНОВКЕ И ПРОЕКТИРОВАНИЮ www r.com Напольные покрытия 37 Сегодня системы лучистого отопления способны обогревать дома, нестандартные и стандартные жилые дома, предприятия, склады, коммерческие ангары и системы снеготаяния. устройство, предназначенное для высокотемпературного нагрева. Название происходит от греческого слова fornax, что означает печь. Тепловая энергия для топлива печи может подаваться непосредственно за счет сжигания топлива, за счет электричества, например, в электродуговой печи, или за счет индукционного нагрева в индукционных печах…. Читать статью

Сшитый полиэтилен — Википедия
Сшитый полиэтилен, который используется преимущественно в системах трубопроводов для инженерных коммуникаций, водяных системах лучистого отопления и охлаждения, бытовых водопроводах и изоляции. В основном используется в лучистых полах

Отопление Отопление — Ilo International
Так что неудивительно, что лучистое отопление является формой тепла, наиболее комфортной для человека. • Лучистое отопление уложенная в пол нагревательная пленка сочетает в себе эстетику и производительность.следуйте своим чувствам, … Подробнее

.
