gif» cellspacing=»0″ cellpadding=»0″>Монтаж теплого пола своими руками: инструкции, фото, видео
Давно ушла в прошлое система обогрева пола горячим воздухом и дымом. Радиаторы отопления тоже не вызывают искреннего интереса. Любовью народа пользуются системы обогрева пола как жидкостные, так и электрические. Причем последние набирают все большее количество поклонников благодаря простоте монтажа. О способе обогрева пола электричеством мы и поговорим в рамках этой статьи. Вы узнаете о секретах мастеров и ознакомитесь с основными правилами при укладе теплого электрического пола своими руками.
Содержание статьи:
- 1 Виды электрического теплого пола и их особенности
- 1.1 Кабельный теплый пол
- 1.2 Инфракрасный теплый пол
- 2 Как правильно подготовить основание для теплого пола?
- 3 Самостоятельный монтаж инфракрасного пола
- 4 Технология монтажа кабельного пола своими руками
- 5 Укладка чистового напольного покрытия: советы и рекомендации
Виды электрического теплого пола и их особенности
Принцип работы у всех электрических систем обогрева одинаковый.
По жилам передается электрический ток, который, благодаря сопротивлению, греет материал. Для наиболее эффективной отдачи тепла разработаны системы подогрева нескольких видов: кабельные и пленочные (инфракрасные). Читайте статью Плюсы и минусы различных типов теплых полов.

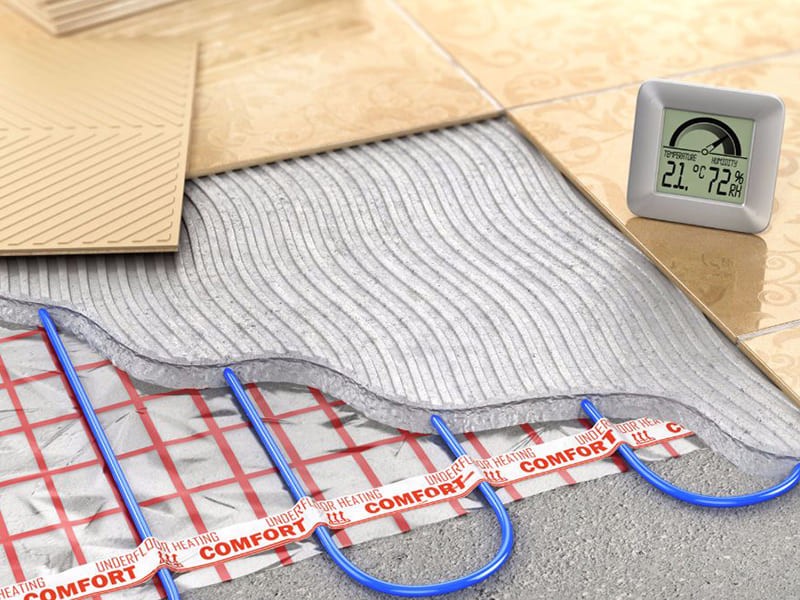

Кабельный теплый пол
Передача тепла осуществляется по кабелю, состоящему из медных жил, оплетки, изоляции. В зависимости от технологии изготовления материала, бывает двух видов:
- Умный кабель (другое название саморегулирующийся). Его особенностью является изменение толщины жила в зависимости от окружающей ее температуры. За счет этого увеличивается или уменьшается сопротивление и как следствие, температура.
- Резистивный. Этот вид материала состоит из жил, изготовленных из материала с высоким сопротивлением (медь или латунь). В ремонте квартир и частного дома используется чаще всего по причине низкой цены и легкого монтажа.
В продаже встречается кабель нескольких типов.
Он может продаваться на катушке, в виде листов на монтажной сетке и матов. Для самостоятельного монтажа пленочного теплого пола предпочтительнее последние два варианта: в них уже рассчитана длина кабеля, его сопротивление и другие условия. Устройство обогрева из катушечного кабеля доступно лишь специалистам.
Независимо от вида исполнения, прокладывать кабель желательно под бетонной стяжкой. Дело в том, что сами по себе жилы остывают быстро, а слой бетона, толщиной в 15 см, способен аккумулировать тепло и отдавать его помещению даже после отключения электросети. В связи с этим, применяют этот тип полов обычно «под плитку». Если говорить о рекомендуемом напольном покрытии, то использовать можно практически любой известный материал, за исключением ПВХ линолеума. Идеален для этих целей кафель и керамогранит.
Инфракрасный теплый пол
В этой системе обогрева роль проводника электричества выполняют пластины из различных материалов:
- Биметаллический пол состоит из двух слоев пленки, между которыми проложены «дорожки» из сплавов двух металлов (медь и алюминий), отсюда и название.
Этот тип теплого пола используется чаще всего, он идеально подходит под ковролин, ламинат или линолеум. Единственным недостатком является невозможность укладки пола в тех местах, где планируется размещение мебели. - Углеродный теплый пол используется гораздо реже по причине своей дороговизны. В изготовлении используется лавсановая пленка и резистивные углеродные элементы. За счет этого устройство эффективно работает в разных условиях, например, в полах, заставленных мебелью.
Этот тип теплого пола используется чаще всего, он идеально подходит под ковролин, ламинат или линолеум. Единственным недостатком является невозможность укладки пола в тех местах, где планируется размещение мебели.Для работы этого вида пола допустимо отсутствие бетонной стяжки сверху. Достаточно какого-либо выравнивающего и защитного покрытия.
Несмотря на технические различия, требования к подготовке пола под монтаж одинаковы и для кабельного, и для инфракрасного пола. Рассмотрим их подробнее.
Как правильно подготовить основание для теплого пола?
Подготовительные работы включают в себя выравнивание основания и его утепление. На первоначальном этапе сложно нет ничего: нужно просто избавиться от больших ямок, значительных неровностей и ветхого покрытия.
Для этого достаточно бетонной стяжки толщиной несколько сантиметров и с использованием бетона марки не ниже М-300. Полный демонтаж, за исключением полов из дерева, не требуется.
К сведению: теплый пленочный пол можно стелить и на деревянное основание.
Что касается утеплителя, то тут есть ряд требований:
- толщина не менее 3 мм для инфракрасного пола и от 2 см для кабельного;
- отсутствие металлического покрытия, в том числе и фольги;
- термостойкость и влагозащищенность.
На основание утеплитель укладывается без перехлеста и значительных зазоров между листами. Материал фиксируется к основанию и между собой монтажным скотчем, для стыков между утеплителем плиточного вида можно использовать герметичный клей либо монтажную пену. Кроме пола, утеплить надо и прилегающие к нему стены на высоту 15-20 см.
Самостоятельный монтаж инфракрасного пола
Технология монтажа этого вида обогрева наиболее простая, однако имеется ряд нюансов, о которых нужно знать перед тем, как монтировать систему самостоятельно.
Соблюдение инструкции поможет избежать ненужных расходов времени и средств. Для простоты расчетов опишем процесс монтажа теплого пола в помещении длиной 4 м и шириной 3 м.
Планировка укладки
Именно на этом этапе допускается больше всего ошибок, которые усложняют дальнейшую работу. На что определить внимание? В первую очередь на то, где будет находиться регулятор температуры. Тут важна взаимосвязь: терморегулятор крепится на ту стену, возле которой будут подключаться маты к электросети, а сами маты должны быть уложены таким образом, чтобы было как можно меньше стыков между ними.
Планировка усложняется тем, что нельзя превышать максимальную длину листа пленочного пола. В случае с нашим помещением рационально будет использовать рулоны шириной 1 метр. При этом укладывать их нужно вдоль стены с длиной 4 метра (максимальная длина листа при ширине 1 метр как раз равна четырем метрам). Терморегулятор будет находиться на стене трехметровой ширины.
После планировки последовательность действий будет следующей:
Сделать в утеплителе углубление для сенсорного датчика.
Оптимально место для него – как можно ближе к термостату.
Расстелить маты, согласно планировке, избегая перехлестов и больших зазоров. Если требуется материал разрезать, то делать это в свободных от темного напыления местах и не повреждать жилы. Скрепить листы между собой, используя обычный малярный скотч.
На стороне, противоположной от точки подключения, заизолировать края материала с помощью битумной изоляции. Чтобы изолированное место не топорщилось, его следует утопить в утеплитель. Сверху закрепить малярным скотчем, это предаст конструкции дополнительную защиту. Используя скотч прикрепить пленку по периметру к теплоизоляции.
К месту для подключения прикрепить зажимы, которые идут в комплекте. Делается это следующим образом: нижнюю часть зажима просунуть между пленкой и жилой, верхнюю плотно прижать, чтобы пробить пленку, но не повредить жилу. Заизолировать зажимы, используя битумную изоляцию.
Подключить кабель сенсорного датчика к соответствующей клемме на терморегуляторе.
Подключить маты, согласно прилагаемой инструкции.
Важно: подключение должно быть последовательным.
Подключить терморегулятор к электрической цепи. Мощность устройства рассчитывается следующим образом: необходимо умножить мощность одного квадратного метра инфракрасного пола на общую площадь настила. Совет: подключать термостат можно и в обычную розетку, но лучше использовать УЗО или автоматический выключатель.
Сделать тестовый запуск системы. Для этого включить ее на 15 минут и проверить, чтобы все маты прогревались равномерно, а места подключения не искрили.
Если все работает исправно – монтаж теплого пола своими руками выполнен, и можно приступить к укладке напольного покрытия.
Многие люди задают вопрос, для чего нужен терморегулятор, можно ли обойтись без него? Ответ прост: нельзя. Температура теплого пола не должна быть выше 27-28 градусов, при большем значении будет портиться напольное покрытие.
youtube.com/embed/gCh7sbC6h5Y» frameborder=»0″ allowfullscreen=»allowfullscreen»> Технология монтажа кабельного пола своими руками

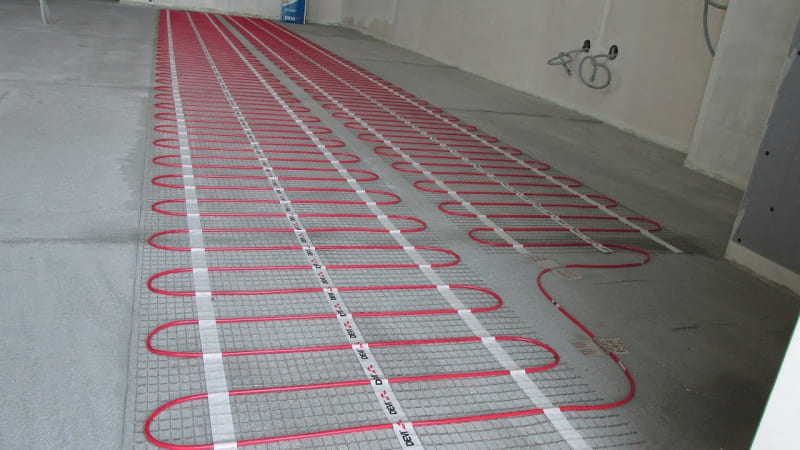

Монтаж кабельного пола начинается с укладки армирующей строительной сетки. Размеры ячеек могут быть различными, но не менее 1,5 см. Лучше всего подходят ячейки шириной 5 см. Сетка выполняет функцию основания для кабеля и служит скрепляющим элементом для бетонной стяжки. Если выполняется монтаж кабеля, закрепленного на секциях, то укладка сетки не требуется.
Технология монтажа кабеля в виде секций принципиально не отличается от монтажа ИК пола. Поэтому рассмотрим прокладку катушечного кабеля. Выше писалось о том, что это действие способен выполнить лишь специалист, но, обладая базовыми знаниями, монтаж можно выполнить и своими руками. Просто на этапе тестирования нужно пригласить квалифицированного электрика, который дополнительно проверит безопасность и работоспособность обогрева пола.
Монтажная сетка (лента) уложена, кабель нужного сечения куплен, и можно приступить к работе.
Уложить монтажную ленту с расстоянием между полосами около метра. Эта конструкция облегчит процесс фиксации кабеля к сетке. Можно обойтись и без ленты, в этом случае фиксация осуществляется с помощью пластмассовых стяжек.
Кабель укладывается змейкой с таким расчетом, чтобы конец кабеля находился возле его начала. Важно, укорачивать или наращивать кабель нельзя: при продаже его сразу режут на рекомендованные куски, соблюдая соотношение сечения жилы к ее длине.
Шаг кабеля (расстояние между витками) варьируется от 8 до 15 см и подбирается с учетом требуемой температуры пола. Чем меньше шаг, тем выше температура. По этой причине возле внешних стен лучше сделать шаг меньшим, постепенно увеличивая его к середине комнаты. Радиус петли может быть произвольным, но не должен быть меньше 5 см. Если кабель перегнуть, он может деформироваться, что приведет к повышению сопротивления и быстрому выходу устройства из строя.
Кабель прикрепить к сетке с таким расчетом, чтобы он лежал ровно и не мешал в дальнейшем, при заливке стяжки.
Оптимальное расстояние между креплениями 50-100 см, в зависимости от размера кабеля.Уложить сенсорный датчик температуры. Для этой цели его лучше пропустить через гофрированную трубку таким образом, чтобы его можно было легко извлечь. Это упростит его замену в случае выхода из строя. Датчик должен находиться на одинаковом расстоянии от кабеля, но не менее метра от его закругления (петли).
Металлическую сетку, на которую укладывался кабель, необходимо заземлить. Если заземление не предусмотрено, то можно занулить к электропроводке. Отличить ноль от фазы можно с помощью отвертки-индикатора.
Нужно подключить все провода к терморегулятору согласно инструкцииПодключение термостата выполняется в той же последовательности, как и в случае с инфракрасным полом. Единственное отличие – кабельный пол нельзя подключать напрямую к розетке, лучше использовать УЗО. Перед подключением всей системы к питанию нужно пригласить электрика.
Специалист должен проверить мультиметром сопротивление, которое не должно отличаться от значения, указанного в паспортных данных более чем на 10%.
Кроме того, электрик проверит правильность соединения кабеля с терморегулятором, и подключит всю систему к электричеству.
Перед тестированием необходимо проверить терморегулятор. Для этого выставить его в минимальное положение, подать электричество рубильником и сразу перевести терморегулятор на максимальную температуру. Если слышен щелчок – устройство работает исправно и можно проводить тестовый запуск.
Кабельный теплый пол включить минимум на 12 часов, лучше на сутки. Проверить изоляцию и места соединения. Если замечаний нет, система работает исправно и греется равномерно – монтаж выполнен правильно, и можно приступать к заливке бетонной стяжки.
Совет: если вы укладываете кабель на деревянный пол, то в местах его прохождения через лаги нужно сделать защиту от перегрева. Для этого достаточно обмотать кабель металлическим материалом или фольгой.
Укладка чистового напольного покрытия: советы и рекомендации
Инфракрасный теплый пол редко монтируют в бетонную стяжку, чаще всего приступают непосредственно к укладке напольного покрытия. Поэтому к завершающим работам можно приступать сразу, после остывания системы. Нужно знать, что материал для пола имеет разные требования к укладке на теплый пленочный пол:
Линолеум и ковролин ложится на листы фанеры или ОСБ, защищающие пленочный обогрев от нежелательного механического воздействия и помогающие добиться идеально ровной поверхности пола
- ламинат, паркет и другие материалы из дерева можно укладывать непосредственно на теплый пол;
- кафель и керамогранит кладется на клей. Перед тем как положить, нужно закрепить на пленочной системе подогрева сетку, фиксируя ее с помощью дюбелей. Сверлить отверстия под крепежи нужно в местах, где отсутствует темное графитовое напыление. Время между окончанием укладки плитки и запуском подогрева не должно быть меньше четырех недель. Именно столько требуется времени на то, чтобы влага из клея испарилась полностью.
Положить чистовое напольное покрытие на кабельный теплый пол возможно после окончательного застывания стяжки.
- кафель, керамогранит и им подобные материалы укладывать без стяжки нежелательно: поверхность не будет прогреваться равномерно;
- ламинат и паркет можно класть на кабель, если ширина шага его не больше 8 см;
- стелить линолеум, мармолеум, ковролин на кабельный пол без стяжки категорически запрещено.
Как видите, если соблюдать рекомендации и пошаговые инструкции, изложенные в статье, выполнить монтаж теплого электрического пола самостоятельно – вполне реальная задача. Главное, не надеяться на русский «авось» и в случае каких-либо сомнений обратиться за консультацией к квалифицированному электрику. Этим вы не только оградите себя от ненужных трат по ремонту теплого пола, но и сделаете пол безопасным для своей семьи.
Видео: Установка рулонов напольного отопления Environ Flex
Бесплатная доставка для заказов свыше 100 долларов. Купон автоматически применяется при оформлении заказа.
Электрический подогрев пола под ковром, ламинатом или паркетной доской
Стенограмма видео
Здравствуйте, сегодня мы поговорим об установке наших гибких рулонов Environ на бетонный пол и под ламинат и о том, что вам нужно сделать, чтобы сделать это наилучшим образом. Мы смотрим на рулон прямо сейчас, и есть пара вещей, которые я хочу, чтобы вы заметили в рулоне, в первую очередь, это наш холодный лид, который нужно будет проложить обратно к стене, а затем к но на этом холодном выводе вы заметите, что здесь есть пара маленьких наклеек, одна из них желтая, она говорит вам, какое напряжение, так что на ней написано 120 вольт, идея в том, что вы не хотите смешивать 120-вольтовые рулоны с 240-вольтовыми рулонами, вы должны выполнять всю работу при одном и том же напряжении, поэтому, пожалуйста, обратите внимание на то, что здесь находится наша маркировка UL, которая сообщает нам, какие значения Ом для этого коврика, а также если вы посмотрите на на самом рулоне вы увидите наклейку, на которой написано, что этот продукт должен быть установлен этой стороной вверх, и мы покажем вам, что немного позже хорошо, что мы сделали сейчас, мы положили пробку на наша цементная плита и пробка делают пару вещей, они действуют как изолятор, который не дает теплу опускаться в плиту, и я t проталкивает его через пол, поэтому вы чувствуете больше тепла, а также дает нам место для прокладки наших кабелей холодного ввода от конца мата обратно к стене.
что это чисто плавающая установка, ламинат будет плавать поверх этого, гибкие рулоны environ не закреплены ни к чему, они плавают под полом, и пробка, которая находится поверх бетонной плиты, тоже плавает, так что это вся система представляет собой плавающую установку, что делает ее самой простой установкой пола, которую вы можете сделать для напольного покрытия.
Я собрал все, что нам понадобится для установки. Я также включил сюда проверку цепи всякий раз, когда вы выполняете такую резку и токарную обработку. проверяйте цепь, пока вы делаете разрезы и повороты, потому что тогда он может закричать на вас, если вы случайно повредите провод, пока вы это делаете, а также то, что я люблю делать, это то, что я также люблю отмечать местоположение сращивание и холодный провод на самой пробке, чтобы я мог затем удалить продукт, вытащите пробку, а затем положите ее обратно, одна вещь, о которой нам нужно поговорить, когда вы устанавливаете пробку, это вы положите пробку в виде кирпича, чтобы вы не соединили две из них вместе, когда вы идете так, вы хотите убедиться, что вы делаете две здесь, тогда вы смещаетесь, как кирпич, который вы увидите на стороне здания.
Хорошо, мы можем взглянуть на рулон прямо сейчас, мы можем увидеть, где холодный грифель входит в рулон, эта область, где холодный грифель входит в рулон, также должна быть вырыта за пределами корта, чтобы он мог ровно прилегать, чтобы ваш ламинат не не качается, когда вы идете по нему.
Хорошо, прежде чем устанавливать продукт, вы хотите убедиться, что он в порядке, поэтому вы хотите проверить его с помощью цифрового омметра, который вы хотите настроить на диапазон 200, и первый тест, который вы собираетесь сделать. вы собираетесь сделать из двух основных проводов, которые в данном случае это система на 120 вольт, от желтого до черного, и убедитесь, что это число соответствует значению, указанному на нашей бирке, и это следующее, что мы хотим сделать, это мы хотим убедиться, что у нас нет шорт способ сделать это, чтобы проверить от черного до земли у нас ничего нет, и следующее, что нужно проверить от желтого до земли, и у нас нет ничего, что говорит нам, что коврик в порядке после того, как мы сделаем наши разрезы и повороты, мы снова проведем тот же тест, а затем, после того, как мы установим пол, мы снова проведем тот же тест, помните, что пока мы разрезаем и поворачиваем, мы собираемся поставить проверку цепи, а затем, пока мы укладываем пол, мы также собираемся поставить проверку цепи все в порядке, мы готовы сделать здесь пробную посадку, и когда вы получите этот продукт от WarmlyYours, он, вероятно, будет поставляться с планом установки.
если вы посмотрите на сам коврик, вы увидите, что проволока расположена через каждые два дюйма, и он подскажет вам, на каком расстоянии вы должны сделать свой первый, второй, третий, четвертый разрез, и идея в том, хотите ли вы, чтобы продукт мог чтобы повернуть налево, вы должны разрезать коврик, никогда не разрезайте провод и делайте это здесь, чтобы продукт позволил вам повернуть налево, и это то, что мы собираемся сделать, мы собираемся повернуть налево, так что прямо сейчас Я собираюсь отметить место, где начинается мат. Я также собираюсь отметить место, где холодный грифель выходит из мата, и я также собираюсь отметить место, где холодный грифель входит в мат. коврик, потому что помните, что мы собираемся вырезать эту траншею, чтобы он сел в пробку и упал на бетон, так что вы не получайте этот эффект качелей, поэтому давайте продолжим и посмотрим на нижнюю сторону коврика, помните, что эта сторона всегда должна быть обращена вниз, если мы присмотримся здесь, мы увидим, что кабель может выходить из коврик в этом месте, и что мы собираемся сделать, так это разрезать его здесь ножницами, которые позволят нам повернуть коврик назад, повернуться на 180 градусов и вернуться к стене, чтобы У меня есть эта область здесь, и я делаю разрез прямо посередине между двумя проводами, а затем обязательно поднимаю кабель, прежде чем разрезать его ножницами, теперь мы можем видеть, что коврик отделится и позволит нам сделать поверните на 180 градусов, удерживая провод внизу, когда мы делаем макет, мы должны получить коврик прямо рядом с другим ковриком, но вам нужно сделать это, если вы посмотрите здесь, вот петля от этого коврика и здесь это петля от этого коврика, которую вы хотите попытаться сместить, чтобы эти петли были смещены, и вы бы предпочли не ставить петли, чтобы два конца были близко друг к другу, если нет другого способа, то, что вы можете сделать, это немного раздвинуть его, потому что вы не можете, чтобы провода касались друг друга, поэтому, если у вас есть, если вы Если вы находитесь в ограниченном пространстве, мы предлагаем немного сдвинуть коврик вниз, чтобы сместить петли, и если у вас есть место, возможно, раздвиньте его примерно на четверть дюйма или сделайте что-то в этом роде, чтобы эти два провода не соприкасались друг с другом.
другое, и на этом этапе мы можем пойти дальше и отметить расположение коврика, как только вы приобретете опыт в этом, вам, возможно, не придется делать отметки на краях, мне просто нравится это делать, потому что иногда, если вам нужно поднять его обратно, это не так. немного подвигайтесь, поэтому иногда лучше пометить края, где они лежат, чтобы вы знали, где начинается и где заканчивается каждый из проходов, и теперь я отметил место, где выходит мой холодный груз, так что теперь пришло время сделать наш разрез в пробке всегда убедитесь, что вы держите действительно острые лезвия подальше от продукта, поэтому мы сделали разрез, и идея состоит в том, чтобы получить кабель, если вы видите, что он имеет плоскую сторону, и он немного уже с одной стороны, мы хотим, чтобы это было опуститесь, и это дает нам приятное ощущение плоскости, давайте продолжим и посмотрим здесь на стык в них, рулон здесь, мы можем увидеть, как он вписывается прямо в вырез, который мы сделали, чтобы помочь с установкой, как вы ее получите вернитесь туда, где он был, совместив с вашими отметками, а затем используйте кусок ленты хорошего качества, вы можете использовать высокотемпературную ленту или можете использовать обычную ленту, это не имеет большого значения, потому что холодный грифель не нагревается, он только начинает в этой области будет жарко, но это поможет нам удержать этот холодный провод в промежутке, а также создаст небольшое пространство, так что он будет приятным и плоским.
Хорошо, помните, что это чисто плавающий пол, и если вы хотите, вы можете просто закрепите края скотчем, чтобы удерживать их на месте, чтобы они не смещались, они не смещались на вас, но не здесь нет необходимости приклеивать это к полу или приклеивать к нему напольное покрытие, вы просто можете использовать это, чтобы удерживать края на месте, пока вы кладете напольное покрытие сверху.
Хорошо, теперь, когда мы разложили коврик, нам нужно побеспокоиться о том, как мы собираемся провести провода к термостату с помощью одного коврика. термостат и проделайте здесь отверстие и протяните кабель через отверстие в пластине, а затем к термостату. Ваш местный кодекс может потребовать, чтобы вы сделали это в кабелепроводе, если это так, вы прокладываете кабелепровод между уровнем пола и термостатом, теперь допустим, что у вас есть три, четыре или пять разных матов, скажем, у вас действительно большая установка, это будет очень сложно чтобы получить все эти холодные провода вверх по стене к задней части термостата, поэтому, если у вас есть работа, состоящая из 2, 3 или 4 матов, что вы можете сделать, это сделать отверстие в стене здесь и установить соединение коробка на уровне земли, потому что это позволит вам провести все ваши коврики обратно в распределительную коробку, сделайте подключение здесь к одному проводу romex, который идет отсюда до термостата с помощью одной работы, подобной этой, это очень легко получить этот провод, когда вы делаете 2 3 4 5 матов, вам нужно будет установить распределительную коробку у основания стены прямо под термостатом, подключите их все сюда и в один проход вверх по кабелепроводу с одним кабелем, все в порядке Теперь нам нужно вернуть наши кабели или холодный провод обратно к стене.
так что я собираюсь отметить место, где проходит холодный провод, и я собираюсь выкопать его, чтобы у нас была хорошая гладкая поверхность, теперь пришло время проверить наш датчик термостата, потому что нам нужно установить датчик термостата в наш этаж здесь, так что нам нужно сделать, это нам нужно получить наш цифровой омметр, и нам нужно установить его на диапазон 20k. У меня есть измеритель, настроенный на диапазон 20k, и теперь пришло время проверить наш наш датчик, который вы хотите убедиться что вы делаете это, не касаясь проводов руками, поэтому вы просто находите что-то, к чему можно прикрепить провод, а затем вы получаете показание, и, согласно датчику, оно составляет около десяти тысяч, вы получаете показание где-то между 8 и 18 000 на этом датчике вот почему мы советуем настроить цифровой омметр на диапазон 20k, если вы сделаете это в диапазоне 200, он будет отображаться как ноль, и тогда вы подумаете, что ваш датчик термостата неисправен, хотя на самом деле это не так, поэтому помните диапазон 20k.
и не держите провода руками за размещение датчик Mostat, мы хотим убедиться, что он находится примерно в шести дюймах от области с открытой петлей мата, теперь, если вы посмотрите сюда, вы увидите, что это открытая петля, это замкнутая петля, вы никогда не хотите, чтобы провод проходил через один из нагревательных проводов вы хотите, чтобы он проходил между проводами и не касался питающих проводов, если вы это сделаете, если у вас датчик коснулся провода нагревательного датчика, ваш пол не будет работать правильно, а также что мы собираемся делать мы собираемся поместить это под коврик, чтобы у нас не было этой качели снова на конце датчика, что мы собираемся сделать, мы собираемся отметить местоположение этого мы собираемся отогнуть это и поместить это и небольшую канавку в шнур, хорошо, так что теперь я видел, где в конечном итоге будет датчик, и что я хочу сделать, так это получить место здесь, в небольшой канавке в открой секрет размещения здесь тех, которые я не хочу, чтобы головка датчика упиралась в бетонную плиту под ней, потому что тогда система будет оставаться включенной все время, потому что в этой лаборатории будет холоднее, чем на полу, поэтому мы просто выкапываем часть этой пробки, чтобы датчик лежал в небольшом углублении, но не на самой бетонной плите после этого.
вы хотите убедиться, что вы очистили всю эту область, потому что вы не хотите создавать точку защемления, которая может защемить провод, поэтому я собираюсь очистить всю эту рыхлую пробку, а затем я собираюсь заклеить этот датчик изолентой. на месте в небольшой канавке, которую я сделал в пробке еще раз, вы не проходите весь путь до бетонной плиты, вы просто делаете его достаточно глубоким, чтобы он оставался под ним и на месте, и я всегда приклеиваю его скотчем так как он выходит таким образом, он будет удерживать его на месте, чтобы убедиться, что он не касается ни проводов, которые он проходит поблизости, я собираюсь отметить место для этого провода, потому что я собираюсь выкопать очень маленькая канавка для провода, чтобы вернуться к стене Я никогда не протягивал провод датчика рядом с высоковольтным проводом Огонь, который подает питание на мат, потому что он сбрасывает показания вашего термостата, а также, когда он входит в стену, вы должны убедиться, что провод высокого напряжения идет вверх по кабелепроводу, и если ваш местный кодекс требует второго кабелепровода для провода низкого напряжения, это идет в отдельном кабелепроводе, однако некоторые местные правила не требуют, чтобы проводка низкого напряжения была проложена в кабелепроводе, поэтому он будет в кабелепроводе, и этот провод будет ослаблен не в том же кабелепроводе, что и провод высокого напряжения
Теперь мы готовы установить напольное покрытие, которое вы видите.
Я начал здесь, если вы хотите увидеть, как установить проводку к термостату, у нас есть это в отдельном видео, но если вам нужна дополнительная информация о том, как чтобы выложить этот продукт, пожалуйста, проверьте нас на WarmlyYours.com или позвоните нам по телефону (800) 875-5285
