Теплый пол водяной видео: Водяной теплый пол своими руками – пошаговая инструкция с видео и фото монтажа

Что собой представляет система теплого водяного пола своими руками, монтаж, видео

Водяной теплый пол в последнее время становится все более популярным, вытесняя традиционную отопительную систему. Такая установка особенно хорошо подойдет для ванной комнаты и детской. Его монтаж под силу выполнить и самому. Для этого не требуется каких-то специфических знаний, необходимо всего лишь уделять процессу работы максимум внимания и стараться правильно выполнять технологию укладки. В этой статье будет представлено видео монтажа водяных теплых полов.

• Что такое система водяного теплого пола
• Требуемые инструменты для монтажа системы
• Необходимые материалы для монтажа системы
• Виды монтажа теплого напольного покрытия
• Утепление основания теплого пола своими руками
• Укладка труб своими руками
• Подсоединение системы к источнику обогрева воды
• Проверка системы водяного теплого пола
• Заключение

Что такое система водяного теплого пола

Это, по своей сути, обыкновенная гибкая металлопластиковая труба, которую укладывают по всему полу в виде волн. В этом случае теплоносителем выступает горячая вода, поступающая в систему или из котла отопления, или из точки подачи воды в радиаторы, если квартира имеет централизованное отопление.

Если вода поступает из котла отопления, то в этом случае отопление будет представлять собой замкнутый цикл – вода будет уходить обратно в котел, там нагреваться и снова поступать в трубы. Во втором случае использованная вода уходит туда, куда и вода из обычных радиаторов.

Водяные теплые полы своими руками видео.

Требуемые инструменты для монтажа системы

Для монтажа водяного теплого пола своими руками потребуются следующие инструменты:

• совковая лопата, а также лопата, необходимая для заливки бетонного основания;
• двухметровое правило с уровнем;
• разнообразные гаечные ключи, необходимые для скрутки соединений системы;
• водяной уровень;
• ведра для клея и цементной смеси;
• шпателя – обычные и зубчатые;
• перфоратор;
• рулетка;
• карандаш.

В процессе работы часто возникают разнообразные ситуации, когда могут потребоваться и другие инструменты.

Необходимые материалы для монтажа системы

Так как сначала выполняется черновая стяжка, потом на ее поверхности создается теплоизоляционный слой, а затем укладываются трубы теплого пола и заливается финишная стяжка, то, соответственно, понадобятся следующие материалы:

• Цемент, керамзит и бетон. Щебень лучше не использовать, иначе полы будут холодными.
• Плиты пенополистирола, клей. Пенопласт не рекомендуется применять, потому что он представляет собой легко деформирующийся материал. При заливке финишной стяжки плоскость из такого материала быстро портиться. Поврежденные участки создают брешь в теплоизоляционном слое, что уменьшает эффективность теплого пола.
• Крепежные скобы, с помощью которых фиксируются трубы к полу.
• Пакля, разнообразные фитинги для труб, силикон и коллектор.
• Металлопластиковые трубы диаметром 16 мм.
• Саморезы и дюбеля разной длины и диаметра.

Виды монтажа теплого напольного покрытия

В зависимости от того, какая конструкция у дома, используют следующие основные методы монтажа теплого напольного покрытия:

• Если помещение имеет бетонные плиты перекрытия, то в этом случае трубы системы теплого пола располагают в толще выравнивающей стяжки.
• Если такие полы монтируются в легких каркасных строениях, то трубы рекомендуется прокладывать в пазах плит теплоизоляционного слоя.
• Если строится или ремонтируется деревянный дом, трубы следует располагать в пространстве между лагами или прямо в толще модульного деревянного пола.

Монтаж водяных теплых полов видео.

Утепление основания теплого пола своими руками

Основание представляет собой прочную и ровную плоскость пола, на которую впоследствии будут приклеиваться листы пенополистирола. Если черновая напольная поверхность будет хрупкой или неровной, то навряд ли получиться приклеить листы правильно, а также при отсутствии нормальной плоскости есть большая вероятность того, что листы могут продавиться.

Именно поэтому делают черновую заливку пола. Желательно делать не просто стяжку, а нормальное армированное основание из бетона, толщина которого может составлять 7−10 см. Такой слой получается очень прочным, благодаря чему листы не смогут разорваться, а трубы не деформируются.

Прежде чем начать черновую заливку, следует связать клетку из арматуры, ячейки которой должны иметь размеры 70х70 см. Верхние точки будущей плоскости определяют при помощи водяного уровня. Устанавливают маяки по горизонтали на расстоянии 1,5 м друг от друга. Замешивают бетон и заливают им всю площадь помещения, при помощи правила срезая лишний раствор. Следует подождать неделю, чтобы бетон окончательно высох.

Обязательно нужно утеплять бетонное основание пола. В противном случае теплая водяная напольная система будет прогревать не воздух в помещении, а перекрытие.

Сначала следует очистить плоскость от мусора и пыли, после чего грунтуют пол. Подготавливают клей для пенопласта. Для этого его размешивают, дают постоять минут 5, и затем опять перемешивают полученную массу. При помощи зубчатого шпателя следует нанести на листы пенополистирола клей, после чего укладывают их на пол. Следует немного прижать их и отпустить. Клей высыхает в течение одного дня. Затем для большей прочности листы прикрепляют к полу дюбелями с широкой шляпкой. После этого приступают непосредственно к укладке теплого пола своими руками.

Использование пенополистирола в качестве утеплителя – очень хороший вариант, однако, теплая водяная система будет работать гораздо эффективнее, если сверху него постелить отражатель тепла. Это может быть любой рулонный материал, имеющего покрытие из фольги.

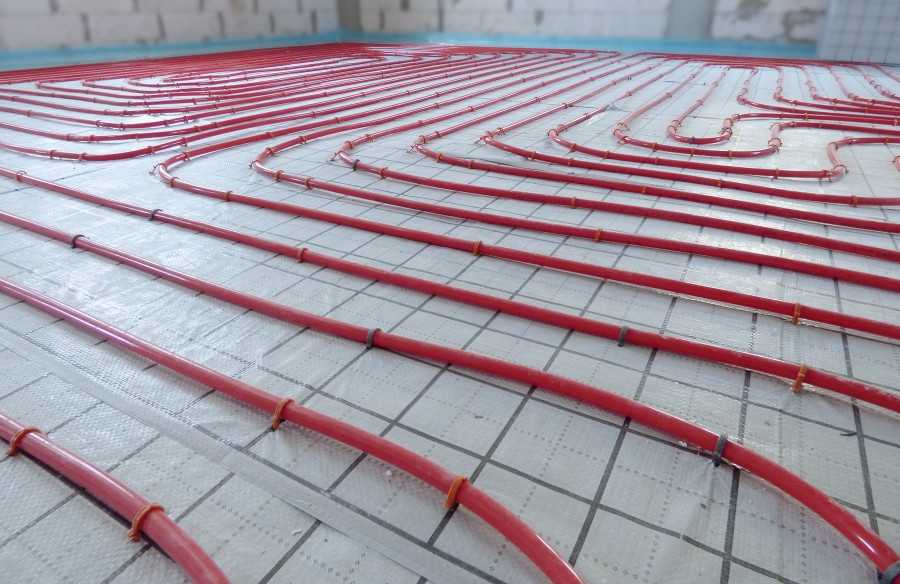

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

• Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
• Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Подсоединение системы к источнику обогрева воды

Этот этап работ требует определенных навыков работы с сантехническими приборами. Сперва следует установить коллектор, который представляет собой трубку с отводами для теплого пола. Для этого к коллектору прикручивают переходники, краны, заглушки и прикрепляют его на стену. К переходнику подсоединяют конец трубы теплого пола, в который впоследствии будет подаваться горячая вода. Таким же образом устанавливают и коллектор, через который также будет уходить с системы использованная вода.

Довольно часто коллектор не прикрепляют к стене, а оставляют держаться на основной трубе. Этого делать ни в коем случае нельзя. Коллектор постоянно подвергается механическим воздействиям, например, перепады воды в напоре, поворачивание кранов и т.п. В результате того, что распределительная трубка нормально не закреплена, возникает большая вероятность ее отрыва от водопроводной трубы.

После этого можно приступать к испытанию установленной системы.

Проверка системы водяного теплого пола

Обязательно следует устроить тестовый запуск системы водяного теплого пола для выяснения наличия протечек, это касается также и самой трубы. Металлопластиковые трубы могут иметь заводской брак, поэтому во время монтажа повышается риск их повреждений. Именно поэтому следует заранее провести предварительную проверку перед заливкой теплого пола стяжкой. Это не займет много времени.

Следует открыть вентили подачи и обратки и немного подождать, пока вода полностью не заполнит систему. Необходимо обратить внимание на то, чтобы в процессе тестирования трубы не дергались под водным напором. Если такое случается, то следует дополнительно зафиксировать теплый пол в нужной точке, иначе велика вероятность того, что после высыхания стяжки трубы могут приподняться над ней и исправить эту ситуацию будет довольно сложно.

Если нигде нет протечек, значит, все нормально, и после этого приступают к укладке финишного цементно-песчаного слоя. Принцип работы такой же, как и при заливке чернового пола, только раствор не должен содержать керамзит.

Ни в коем случае нельзя отключать систему в то время, пока сохнет цемент. Дело в том, что когда будет проходить горячая вода, металлопластик начинает расширяться. А если трубы будут холодными, то после того, как пол будет залит, во время нагрева им некуда будет расширяться.

Видео м онтажа тёплого водяного пола.

Заключение

Теплый водяной пол – замечательное приспособление для домов с холодной напольной поверхностью. Монтаж его не слишком сложен и можно своими руками установить систему водяного теплого пола. Самое главное – это придерживаться определенных правил и нюансов. Представленное в статье видео поможет разобраться в этом.

Теплый пол водяной своими руками – Видео

Главная » Оборудование » Теплый пол водяной своими руками – Видео

В качестве основного отопления для частного дома или дачи можно выбрать один из массы вариантов, а можно скомбинировать. Один из таких способов отопления, который может быть использован, как основной, так и дополнительный – гидравлический теплый пол. Монтаж такой системы потребует времени и средств, но результат должен оправдать потраченные силы и деньги.

Содержание:

1. Видеоописание процесса
2. Преимущества теплого гидропола
3. Подготовка поверхности
4. Материалы, оборудование и устройства

Видеоописание процесса

Тем более, если вы решили устроить теплый пол водяной своими руками видео, полезные советы по выбору материалов и проведению работ помогут вам в этом. Предварительно желательно приобрести все материалы, чтобы не отвлекаться позже. А пока будете думать, чего бы не забыть, можно просмотреть видео процесса устройства гидравлического теплого пола.

Преимущества теплого гидропола

Система отопления «теплый пол» представляет собой полипропиленовые или металлопластиковые трубы, которые распределены по поверхности пола и пропускают теплоноситель, согласно схеме отопления всего дома. Регулировка температуры теплоносителя, а как следствие и температуры помещения, производится как в ручном режиме, так и в автоматическом.

Еще одним бесспорным плюсом системы гидравлического теплого пола есть его низкое энергопотребление по сравнению с электрическим или инфракрасным отоплением. Отсюда следует, что расходы на отопление единицы объема при таком способе, гораздо меньше, чем при любом другом виде отопления.

Есть и минусы, которые связывают со сложностью монтажа такой системы. Но имея прямые руки и свободное время, устроить теплый пол водяной своими руками не представит сложностей. Вторым минусом, который избежать уже не удастся никак, можно назвать подъем уровня пола примерно на 80-100 мм. Хотя имея трехметровые потолки, это никак не скажется на ощущениях от объема помещения.

Подготовка поверхности

Старую стяжку придется демонтировать до базового основания. При укладке новой стяжки нужно учитывать, что максимальный перепад по уровню не должен превышать 8-10 мм. В процессе подготовки к укладке следует учесть некоторые общие рекомендации:

1. Чем ровнее будет поверхность, тем равномернее будет распределяться тепло по площади комнаты. Поэтому стоит положить хотя бы самовыравнивающуюся стяжку перед началом укладки.
2.  Слой гидроизоляции после выравнивания обязателен.
3. Чаще всего пользуются металлопластиковыми трубами диаметром 20 мм. К ним проще всего подобрать фурнитуру и запорную аппаратуру.
4.  Чем меньше будет стыков в трубопроводе, тем меньше вероятность протекания теплоносителя. Стыки в одной петле недопустимы.
5. Теплоизоляционный слой стоит корректировать по тепловой нагрузке на поверхность. Чем выше температура обогрева, тем толще слой теплоизоляции.

Теплый пол не любит спешки. Систему можно запускать только после того, как раствор полностью высохнет. Запуск должен проходить не ранее, чем через месяц после укладки. Причем включать систему нужно, постепенно повышая температуру теплоносителя. После такой «холостой обкатки» система будет полностью в работоспособном состоянии, не ранее, чем через три дня.

 Материалы, оборудование и устройства

Перед тем, как начать монтировать теплый пол водяной своими руками, определимся с материалами, оборудованием и элементами системы, чтобы точно рассчитать свои финансовые возможности. В систему в обязательном порядке должны входить:

• котел для нагрева теплоносителя;
• циркуляционный нагнетающий насос;
• предохранительный входной клапан;
• трубы для разводки и трубы для укладки;
• система управления и настройки;
• фитинги, краны, и прочая арматура для подключения конкретного проекта к котлу.

Трубы

Трубы могут использоваться как полипропиленовые, так и металлопластиковые. Если вы решите, что полипропилен больше подходит для вашего пола, то лучше выбирать армированный стекловолокном для предотвращения линейного расширения. Труба не обязательно должна быть дорогой и с многими степенями защиты. Вполне подойдет и полиэтиленовая. У нее коэффициент расширения даже меньше, чем у полипропилена.

Коллектор

Коллектор – это просто разветвитель, который может подключить несколько контуров отопления к основной системе. Система предусматривает установку отдельного разветвителя для холодной и жидкости, и отдельного – для горячей. Оба коллектора монтируются в один корпус. Там же размещают все дополнительные клапаны и систему аварийного слива.

Выбор котла и расчеты труб ведутся в индивидуальном порядке для каждой комнаты – под плитку, под паркет или под другое покрытие. Потому, если вы отнесетесь к планировке внимательно, то и теплый пол никогда не подведет, и будет согревать дом даже в самую холодную зиму.

Читайте также Теплый пол или батареи – что лучше, Укладка теплого пола под плитку видео

Видеоинструкции – Wunda

Установка

В нашем наборе видео есть обучающие ресурсы по установке всех наших продуктов. Следуйте нашему методу установки, и вы не ошибетесь!

Теплый пол — обзор установки Rapid Response®

Теплый пол — это просто. — Не нужно копать полы — Быстрая и легкая установка — Выберите время нагрева и отделку пола

Супружеская пара Наоми и Бен устанавливает полы с подогревом в своем доме

Посмотрите, как Наоми и Бен устанавливают систему подогрева пола Rapid Response® (теплая вода) на первом этаже своего дома. Инсталляция включает в себя 3 спальни, ванную комнату с ванной комнатой, семейную ванную комнату и площадку и заняла всего 16 часов (4 полдня).

Решения Wunda’s Screed для обогрева пола (UFH)

Обзор решений для обогрева пола на основе стяжки Wunda. Имея множество доступных креплений, мы можем предоставить вам инструменты для выполнения работы по-своему!

Решения для обогрева пола Wunda Joist (UFH)

Обзор решений Wunda Joist, доступных как между панелями изоляции пола, покрытыми 200-микронным алюминием для Rapid Response®, так и в виде жестких алюминиевых распределительных пластин с омега-образными каналами для захвата труб.

Коллекторы

Все видео, которые вам понадобятся для сборки и испытания под давлением наших коллекторов напольного отопления, а также о том, как подсоединить трубу напольного отопления к коллектору и нашим водонепроницаемым шкафам.

Как работает коллектор

В этом видео мы подробно расскажем о как работают наши коллекторы и что они делают.

Как отрегулировать скорость потока в коллекторе

В этом видео мы покажем вам, как настроить скорость потока для вас расходомеры коллектора.

Видео с инструкциями — Сборка коллектора, часть 1 — Монтаж стержней

В этом видео мы покажем вам, как собрать свой коллектор прямо коробка. Это видео посвящено крепление коллекторных стержней к стена.

Как сделать видео — Сборка коллектора, часть 2 — Испытание под давлением

В этом видео мы покажем вам, как проверьте давление в коллекторе.

Видео с инструкциями — Сборка коллектора, часть 3 — Сборка насосного агрегата

В этом видео мы покажем вам, как соберите комплект для помпы и прикрепите его к коллектору.

Как сделать видео — Сборка коллектора, часть 4 — Продувка коллектора

В этом видео мы покажем вам, как прочисти свой коллектор.

Как подключить трубы напольного отопления к коллектору

Подробное руководство по подключение трубы теплого пола к ваш многогранник.

Как собрать насос премиум-класса и коллектор из нержавеющей стали

В этом видео вы узнаете, как соберите свою Wunda Premium Насосный агрегат (для нержавеющей стали) коллекторы) и как обезопасить Насосная установка Wunda Premium для вашего Коллектор Wunda из нержавеющей стали.

Как собрать высокотехнологичный коллектор

Полное руководство для сборка Wunda High Tech Композитный армированный коллектор

Как очистить расходомер

В этом видео мы покажем вам, как очистите свои расходомеры на вашем этаже коллектор отопления.

Как заменить расходомер

В этом видео мы покажем вам, как заменить расходомер на коллекторе теплого пола.

Как отрегулировать термостатическую головку коллектора

В этом видео мы покажем вам, как управляйте и регулируйте свой коллектор термостатическая головка. Это поможет вам для регулирования тепла в вашем напольном отоплении система.

Быстрое реагирование®

Видео, которые помогут вам установить плиты Rapid Response® непосредственно поверх существующего основания пола, а также видео, которые инструктируют, как очистить наш быстродействующий распылительный шланг Wunda и плитку непосредственно поверх нашей жесткой плиты Rapid Response®.

Теплый пол — обзор установки Rapid Response®

— Не нужно копать полы — Быстрая и легкая установка — Выберите время нагрева и отделку пола

Укладка плитки непосредственно на wundatherm высокой плотности

Напольные доски Wundatherm High Density позволяют укладывать плитку напрямую. НИКАКИХ промежуточных слоев или выравнивающей стяжки не требуется.

400 кПа Переходная доска перекрытия

Краткое, но всестороннее руководство по эффективному управлению поворотами с использованием нашей переходной доски для перекрытий 400 кПа, идеально подходящей для прохождения сложных поворотов и предотвращения поворота!

Насосные установки

Обучающие видеоролики о том, как собрать наши одно- и двухконтурные насосные агрегаты, а также наши высокотехнологичные композитные насосные агрегаты.

Как собрать насосную установку с одинарной или двойной петлей

Руководство по сборке насосных установок Wunda с одинарной и двойной петлей для наших комплектов для небольших помещений.

Как собрать высокотехнологичную насосную установку

Полное руководство по сборке насосных установок Wunda High Tech. Разработан специально для высокотехнологичного композитного коллектора Wunda.

Как проверить под давлением насосную установку и коллектор премиум-класса

Полное руководство по опрессовке вашей системы. В этом видео рассказывается о насосной установке и коллекторе премиум-класса Wunda из нержавеющей стали.

Как собрать насосную установку премиум-класса и коллектор из нержавеющей стали

В этом видео показано, как собрать насосную установку Wunda Premium (для коллекторов из нержавеющей стали) и как закрепить насосную установку Wunda Premium на коллекторе Wunda из нержавеющей стали.

Как сделать видео — Сборка коллектора, часть 3 — Сборка насосного агрегата

В этом видео мы покажем вам, как собрать насосный агрегат и прикрепить его к коллектору.

Минитек | Низкопрофильный и модернизированный теплый пол

Minitec — напольное отопление малоэтажных зданий с быстрым временем отклика

Minitec — это простая в установке система на основе мокрой стяжки с общей высотой сборки всего 15 мм. Помимо того, что он ультратонкий, он также имеет одно из лучших значений времени реакции для системы напольного отопления. Более того, из-за того, что трубы расположены близко к поверхности, вы можете использовать эту систему при гораздо более низкой температуре и при этом получать отличные результаты, что идеально подходит для тепловых насосов.

Области применения:

• Напольное отопление и охлаждение
• Мокрая установка
• Жилые и коммерческие помещения
• Для использования с сертифицированными наполнителями

Спецификация:

• Размер панели: 1120 x 720 мм
• Общая высота панели: 12 мм
• Размеры трубы: 9,9 x 1,1 мм
• EN 13501-1 класс пожарной безопасности E
• Расстояние между трубами: 5, 10 или 15 мм
• Чистая поверхность с выступами внахлест: 0,77 м²

Узнайте, как модернизировать систему подогрева пола Uponor Minitec

• Посмотрите видео, в котором объясняется основной принцип установки системы подогрева пола Uponor Minitec.

Преимущества системы Uponor Minitec

• Домовладелец
• Монтажник

Как установить систему Uponor Minitec

Как укладывать?

Наша труба Minitec диаметром 9,9 мм крепится к специально разработанным панелям Minitec и может быть уложена непосредственно на существующий несущий пол (при условии, что он загрунтован). Панель позволяет закрепить трубу на расстоянии не менее 50 мм от центра (обычно 100 мм). После укладки сверху на трубу и панель наливается утвержденный выравнивающий состав. Это не только защищает трубу, но и обеспечивает одни из лучших результатов на рынке

Онлайн-каталог Uponor

Брошюры, относящиеся к системе подогрева полов Minitec

Брошюра для клиентов по системе «теплый пол»

Узнайте больше об ассортименте продукции Uponor для системы «теплый пол»

Выберите систему «мокрого» монтажа напольного отопления и охлаждения Uponor в соответствии с вашими индивидуальными требованиями

Системы напольного отопления в жилых и коммерческих зданиях, которые в основном нуждаются в отоплении, часто являются первым выбором. А поскольку требования к конструкции и функционированию полов с подогревом могут сильно различаться, Uponor предлагает индивидуальные решения не только для новостроек, но и для реконструкции. Для повышения комфорта эти системы также можно использовать для охлаждения помещений.

HEP

• Компания Uponor разработала различные теплоизлучающие плиты (HEP), подходящие для многих видов деревянных полов.
