Демпферная лента для теплого пола

Демпферная лента для теплого пола — что это такое, для чего предназначена и где можно купить демпферную ленту для теплого пола. Ответы на эти и некоторые другие вопросы вы сможете получить из нашей статьи.

Что такое демпферная лента для теплого пола?

Демпферная лента представляет собой полосу вспененного полиэтилена толщиной 2-15 мм и шириной 60-200 мм, в зависимости от типа и толщины стяжки. Купить такую ленту можно в рулонах по 10-150 м.

Разновидности демпферной ленты:

Полосы изготавливают из ППЭ (изолон) или НПЭ (пенополиэтилен). Они упаковываются в рулоны разных размеров – в зависимости от ширины и длины.

Обычная длина – не более 100 м. Толщина листа – от 3 до 10 мм, зависит от назначения и марки. Ширина полосы составляет около 100-150 мм. Лишнюю часть обрезают во время монтажа или после застывания раствора.

  Перед тем как купить демпферную ленту для стяжки пола, нужно учесть, что существует три группы полос:

1. Прямая – стандарт.
2. Полоса с юбкой-фартуком.
3. Лента с клеевой дорожкой.

Проще всего использовать третий вид – демпферную ленту с клеевой полосой. Её прикладывают к чистой стене, предварительно убрав защитную плёнку.

Полоса с юбкой нужна для предотвращения вытекания раствора вниз – обеспечивает герметичность соединения в углу. Позволяет сэкономить на объеме цемента, который не проникнет сквозь щели, а заполнит весь предоставленный ему объём.

Стандартная лента – самый простой материал. Требует дополнительной фиксации к стенам во время укладки.

Для чего нужна демпферная лента?

Стяжка теплого пола при колебаниях температуры, согласно законам физики, периодически расширяется и сужается, оказывая давление на стены. При использовании демпферной ленты риск разрушения как стен, так и самой стяжки становится минимальным, так как расширяясь при нагревании, стяжка будет давить не на стены, а на мягкий пористый полиэтилен, что дает возможность сохранить в целости стяжку и стены.

Теплый пол без демпферной ленты

При наличии теплоизоляции по периметру помещения монтаж стяжки теплого пола допустим без использования демпферной ленты при условии, что высота теплоизоляции превышает либо равна высоте стяжки теплого пола.

Цена демпферной ленты во многом зависит от ее типа (обычная — наиболее дешевая), толщины, ширины, длины. Стандартные рулоны обычно имеют длину 10-15 метров, но при желании можно купить и рулон длиною до 150 м.

Как выбрать демпферную ленту и работать с ней?

Во время выбора демпферной ленты из полиэтилена, нужно тщательно проверять её качество. Поверхность ленты не должна иметь следов грязи, а материал –  разрывов.

Особенности монтажа:

• Шаг 1. Нанести штукатурку, а потом очистить поверхность стены от грязи и пыли, тщательно загрунтовать.
• Шаг 2. Выполнить монтаж гидроизоляции, электропроводки, труб теплого пола.
• Шаг 3. Закрепить демпферную ленту на предназначенных местах – в зависимости от её типа, чтобы полотно не переместилось во время работы.
• Шаг 4. Обернуть демпферной полосой колонны, трубы, прочие конструкции, если они есть в помещении и будут контактировать со стяжкой пола.
• Шаг 5. Проверить качество крепления ленты и выполнить заливку раствора.
• Шаг 6. Удалить лишние фрагменты демпферной ленты при помощи острого ножа.

Если лента без полоски с клеевым составом, крепить её к поверхности стены проще скотчем, небольшими гвоздиками, монтажными скобами степлера или смесью «жидкие гвозди», в зависимости от материала перекрытий. Полоса не должна сильно сместиться во время заливания раствора.

Как купить демпферную ленту для стяжки пола:

1. Нужно определить, каков периметр помещений (общая длина стен), в которых будет делаться стяжка.
2. Учесть количество стыков, это дополнительно 30-40 мм демпферной ленты на каждый стык.
3. Определить, какова должна быть ширина полоски. Для тёплого пола следует выбирать более крупное полотно, чтобы его хватило в один слой.

Хранение демпферной ленты

 При хранении нужно обеспечить условия: комнатная температура – 15-25 градусов и нормальная влажность. Не допускается разматывать ленту без необходимости и класть грузы на рулоны.

Демпферная лента для стяжки

В этой статье мы поговорим о толщине демпферной ленты. Какая она бывает? Как выбрать демпферную ленту нужной толщины? Важна ли толщина демпферной ленты?

Итак, что такое демпферная лента и зачем она нужна, Вы можете узнать в предыдущей нашей статье.  Для тех, кому лень читать всю статью, напомню:
демпферная лента (она же: краевая, пристенная, компенсационная, кромочная и тд.) представляет собой полосу из вспененного полиэтилена разной толщины (в нашем случае 5, 8, 10 мм), к которой с одной стороны припаян «фартук» из полиэтиленовой пленки. Кромочная лента является прослойкой между стеной и стяжкой и выполняет компенсационного элемента при расширении стяжки, тем самым оберегая примыкающие стены от образования трещин, снижая потерю тепла через примыкающие стены.

Материал годами используется строителями, монтажниками, обычными людьми, которые столкнулись с ремонтом, а точнее с заливкой стяжки. И за это время завоевал доверие среди всех вышеперечисленных пользователей.

Несмотря на свою популярность, не все знают, почему кромочная лента продается в  разных толщинах?! И если есть разные варианты толщины, значит, это на что-то влияет? Попробуем разложить по полочках связь между толщиной краевой ленты и стяжкой.

Выбирая между толщиной ленты 5, 8 или 10 мм нужно отталкиваться от площади напольного отопления. Если площадь до 40м² используют демпферную ленту 5-8мм, если более 40м² ленту 10мм.

К тому же, хочу напомнить один важный нюанс, который касается укладки краевой ленты в помещениях свыше 10м². Если площадь вашего помещение больше 10м², для того, чтобы свести к минимуму внутреннее напряжение внутри стяжки, нужно разделить её на контуры или, проще говоря, на равномерные секторы («карты»). Для того, чтобы лучше это понять, я приведу пример. У нас есть помещение размером в 30 м². Если его по периметру уложить кромочной лентой и залить стяжку, то, в итоге, материал все равно не справится с нужной задачей, ведь давление будет слишком сильным. Поэтому наши 30 м² нам нужно разбить на три прямоугольника кратные 10м². В нашем случае это три прямоугольника, которые между собой разделены Т-образной лентой (межконтурной лентой). Тем самым мы снизили напряжение на демпферную ленту. Можно не переживать за качество стяжки, напряжение равномерно распределено, а значит трещины и деформации нам не страшны.

Подведём итоги! Выбирая демпферную ленту, нужно учитывать толщину стяжки. Но не стоит забывать про квадратуру помещения, если она превышает 10м², покупаем к демпферной еще несколько метров межконтурной ленты, и обеспечиваем себе идеальную, ровную стяжку на долгое время. Если Вам нужна помощь в выборе ленты или просчет на ее количество, обращайтесь по телефону.

Как выбрать подложку для лучистого теплого пола

В мире напольного отопления производители постоянно внедряют новые продукты и технологии монтажа. Это захватывающее время для работы в отрасли, но профессионалам в области торговли также может быть трудно идти в ногу со всеми новыми разработками. Часто это означает, что что-то уходит на второй план. Обычно это подложки из-за предположения, что они необходимы только для использования на бетонных основаниях для предотвращения потери тепла. Однако при этом игнорируется тот факт, что почти каждый проект может выиграть от включения подложки. Каждый из них имеет свои уникальные свойства, преимущества и лучшее применение.

Чтобы помочь профессионалам в области торговли быть в курсе доступных типов подложек и когда их использовать, WarmlyYours составил это руководство.

Подложка из пробки — экономичная и идеальная для окружающей среды

Пробка — это традиционный и наиболее известный выбор подложки. Он известен своими превосходными изоляционными свойствами, что жизненно важно, когда речь идет о создании барьера между системой лучистого отопления и холодной бетонной плитой. Последнее, что вам нужно, это потери тепла, когда вы устанавливаете систему обогрева пола. Пробковая подложка также долговечна, легка, проста в установке и является наиболее доступным вариантом подложки. Что делает его идеальным для системы обогрева пола WarmlyYours Environ™, так это тот факт, что его толщина составляет 1/4 дюйма, чего достаточно, чтобы скрыть холодный вывод системы. Кроме того, пробка имеет немного более низкое значение R (также известное как изолирующий фактор), чем синтетическая пробка, что хорошо подходит для ковров, ламината и плавающих деревянных полов. Коврики для подогрева пола Environ™ были специально разработаны для ковровых покрытий, ламината и деревянных полов, что делает эти продукты идеальной парой.

Синтетическая пробковая подложка — влагостойкая и с высоким коэффициентом теплопередачи

Как и пробковая подложка, синтетическая пробка CeraZorb™ специализируется на подавлении потерь тепла. Однако он отличается от пробки тем, что идеально подходит для использования с системой лучистого отопления TempZone™. CeraZorb™ уникален тем, что не гниет, не поддерживает плесень или грибок и не впитывает влагу. При толщине 3/16 дюйма он немного тоньше, чем пробковая подложка, и имеет более высокое значение R , чем пробка. Это важно, поскольку система подогрева пола TempZone™ предназначена для использования под плиткой и камнем, которые по своей природе являются холодными материалами. Когда вы размещаете систему напольного отопления между холодной бетонной плитой и холодным напольным покрытием, использование подложки с более высоким коэффициентом теплопередачи может оказаться большим подспорьем.

Мембрана Prodeso™ — обеспечивает быструю установку и гидроизоляцию

Для клиентов, использующих кабель TempZone™ произвольной формы, мембрана Prodeso™ является отличным вариантом. Хотя он не может похвастаться значительным значением R, его другие преимущества делают его главным претендентом на подложку.

Подкладочная/установочная мембрана Prodeso имеет закругленные рельефы квадратной формы, которые удерживают кабель на месте во время установки. Это делает его единственным вариантом, который позволяет выполнить установку за один день, поскольку тонкому покрытию не требуется время для высыхания. Это самый быстрый и простой способ установить свободный кабель. Кроме того, это единственный вариант, который можно защитить от влаги. Наклеив на мембрану водонепроницаемую ленту Prodeso ProBand, вы можете сделать всю систему водонепроницаемой, когда она размещается в местах, подверженных воздействию воды, таких как кухня или ванная комната.

Каждая из подкладок выполняет задачу подавления трещин, чтобы гарантировать, что ваш новый пол не будет поврежден трещиной, телеграфирующей вверх от бетона. Кроме того, вы можете использовать их на любом черновом полу, а не только на бетонном, чтобы повысить энергоэффективность, стабильность нагрузки и (в случае с Prodeso) простоту установки.

Каждая система внутрипольного отопления имеет подходящую подложку, и с помощью этого руководства вы теперь это знаете! Если у вас есть какая-либо информация, которую можно добавить в наше руководство, сообщите нам об этом в Twitter или Facebook. Поддерживая разговор о подложке, мы можем убедиться, что мы все остаемся «в курсе» важных событий!

Расскажите нам о своем проекте Наша команда Radiant Experts готова помочь! Просто расскажите нам немного о себе и своем проекте, чтобы начать.

правила обустройства системы

Система теплых полов позволяет значительно повысить уровень комфорта в доме. Вырабатываемое системой тепло распространяется в комфортной для хозяев зоне, не стимулирует движение воздуха с пылью. При наличии определенных навыков и знаний сделать пол с трубопроводом из полиэтилена можно самостоятельно.

Мы расскажем, как использовать самый недорогой материал в обустройстве теплого пола. В представленной нами статье подробно описано, как правильно укладывать сшитый полиэтилен для теплого пола, с каким шагом и по какой схеме располагать. Наши советы помогут вам построить идеально работающую систему.

Содержание статьи:

• Сшитый полиэтилен: особенности и преимущества
• Монтаж теплых полов поэтапно
  • Подготовительные работы перед строительством
  • Выбор и создание схем укладки труб
  • Выбор и расчет количества труб
  • Подготовка основания под трубы
  • Монтаж полиэтиленовых труб
• Правила устройства стяжки
• Установка системы в эксплуатацию
• Выводы и полезное видео по теме

Сшитый полиэтилен: особенности и преимущества

Сшитый полиэтилен — вариант обычного этилена, армированный химическим, физическим или комплексным воздействием. Благодаря этой процедуре, помимо характерных продольных связей, в структуре полимера появляются поперечные соединения.

В результате производственных манипуляций изделия из полиэтилена приобретают размерную стабильность, приобретают повышенную устойчивость к деформации, действию высоких температур. Процесс переработки с введением в полимер органических соединений называется «сшивкой».

Фотогалерея

Фото

Полиэтиленовые трубы высокой плотности, применяемые в конструкции водяных теплых полов, получены сшиванием по силановой технологии (PEX-b). Образовавшиеся за счет этого связи значительно повысили термическую стойкость и механическую прочность.

На наружную поверхность трубы из сшитого полиэтилена наносится тонкая защитная пленка из этиленвинила (EVOH). Исключает диффузию молекул кислорода

Водяные полы из полиэтиленовых труб характеризуются минимальным гидравлическим сопротивлением, что в итоге продлевает срок их службы, ресурс насоса и снижает энергозатраты

Важным преимуществом труб из сшитого полиэтилена является гибкость, которая позволяет строить контуры любой конфигурации и сложности

Полиэтиленовые трубы можно прокладывать с большим радиусом изгиба, не опасаясь, что на этом участке уменьшится рабочий просвет

Поставляют полиэтиленовые трубы в бухтах, длины которых обычно хватает для укладки теплого водяного пола с минимальным швов. При необходимости соединения выполняются сваркой или опрессовкой с использованием фитингов

Благодаря отличным техническим характеристикам трубы из сшитого полиэтилена применяются не только при устройстве водяных теплых полов. Прокладывают системы обогрева стен, открытых площадок, трубопроводов отопления и водоснабжения

Полы отопления, трубопроводы отопления, водопровода из сшитого полиэтилена монолитны в строительных конструкциях. Служат более 50 лет, не требуют обслуживания

Сверхпрочная труба водяного пола

Фрагмент из сшитого полиэтилена для теплого пола

Трубы с низким гидравлическим сопротивлением

Сшитый полиэтилен гибкость

Уголки из полиэтилена труба

Минимальные соединения в трубе отопления

Область применения полиэтиленовых труб

Срок службы системы более 50 лет

В зависимости от технологии проводится до или после экструзии. Длинные трубы в швах из сшитого полиэтилена используются для обустройства систем отопления из-за их высокой герметичности – риск протечек сводится к нулю.

Технические характеристики линейных изделий из сшитого полиэтилена:

• наружный диаметр 10-200 мм;
• толщина стенки 2-5 мм;
• средний удельный вес 110 г/м погонный;
• плотность 940 кг/м ³ ;
• размягчение при температуре более +100ºС, плавление +200ºС, обжиг +400ºС;
• среднее рабочее давление 6 МПа;
• средняя теплопроводность — 0,4 Вт/мК.

Учитывая, что максимальная температура теплоносителя составляет +90ºС, а давление не превышает 4 бар, можно сделать вывод, что трубы данного типа отлично подходят для устройства водяного теплого пола.

Стоимость 1 кв.м. теплый пол из сшитого полиэтилена 1500-3500 руб.

По сравнению со стальными гофрированными или медными трубами, также часто используемыми для теплых полов, данные изделия имеют следующие преимущества:

1. Стойкость к коррозионным процессам. Материал не подвержен коррозии, агрессивным средам, не деформируется при повышенной кислотности, щелочности, а также при контакте с органическими веществами.
2. Отличные прочностные характеристики . Стойкость к статическим и динамическим нагрузкам, устойчивость к разрыву, изгибу, растяжению и т. д. Трубы без повреждений переносят воздействие низких и высоких температур.
3. Стабильная пропускная способность. На стенках трубопровода не откладывается осадок, уменьшающий внутренний диаметр труб.
4. Эластичность . Гибкие трубы не лопаются при изгибе под любым радиусом.
5. Экологическая безопасность . При нагревании продукт не выделяет токсинов.

При правильном монтаже и соблюдении рекомендованного теплового режима полиэтиленовый теплый пол прослужит не менее 50 лет. Полная стоимость создания системы окупается за 1-2 года.

Монтаж теплых полов поэтапно

Технология устройства заключается в поэтапном создании слоев, укладываемых в строгой последовательности. Общая толщина системы составит 10-20 см, в зависимости от характеристик стяжки, используемого утеплителя и армирования.

Стандартный процесс устройства водяного пола из полиэтиленовых труб состоит из нескольких этапов:

Фотогалерея

Фото

На выровненную поверхность укладываем гидроизоляцию, утеплитель и второй слой гидроизоляции с фольгой и разметкой подпола. По периметру помещения укладываем демпферную ленту. Ставим планки для крепления труб

Полиэтиленовую трубу укладываем по заранее разработанной схеме. Закрепляем трубы с помощью планок и монтажных скоб

Для предотвращения растрескивания бетонного пола рекомендуется укладывать поверх системы армирующую сетку. Для формирования стяжки устраиваем маяки в виде грядок с раствором

С помощью обжимных фитингов подсоединяем полиэтиленовые трубы к коллекторному узлу, подающему нагретый теплоноситель в контур и собирающему обратку

Этап 1: Подготовка фундамент для укладки трубопровода

Этап 2: Монтаж теплообменника теплого пола

Этап 3: Заливка стяжки пола

Этап 4: Подсоединение труб к распределительному узлу

Подготовительные работы перед строительством

Следует учитывать, что средняя нагрузка, создаваемая «подпольным пирогом» на бетонное основание, составляет 300-350 кг/м ² . Поэтому перекрытие должно быть рассчитано на такой вес.

При устройстве теплого пола с использованием труб из сшитого полиэтилена необходимы следующие этапы работ:

1. Выбор труб. Расчет длины контура. Составление схемы укладки.
2. Подготовка основания. Укладка гидроизоляции и утепления.
3. Монтаж трубопроводных цепей. Гидравлические испытания.
4. Заливка стяжек и окончательная укладка выбранного напольного покрытия.
5. Ввод системы в эксплуатацию.

При покупке коллекторов лучше отдать предпочтение устройствам с балансировочными клапанами и расходомерами, которые в дальнейшем упростят настройку системы, а в случае неисправности помогут быстро выявить проблемную цепь.

Для устройства водяного теплого пола вам потребуется:

• бойлер водяной для нагрева теплоносителя;
• расширительный бачок;
• циркуляционный насос для принудительного перемещения теплоносителя;
• сантехническая арматура: фитинги, шаровые краны;
• катушка для труб из сшитого полиэтилена;
• крепеж для изоляционных плит и полиэтиленовых труб;
• распределительный коллектор в сборе;
• демпфирующая лента;
• утеплитель и армирующая сетка;
• Раствор для стяжки или смесь «сухая стяжка».

Все материалы следует подготовить заранее, чтобы в процессе обустройства теплого пола не отвлекаться на поход по магазинам и покупку недостающих дополнительных комплектующих.

Выбор распределительного коллектора лучше доверить профессионалам или рассчитать самостоятельно с помощью специальных программ-калькуляторов

Подбор и создание схем укладки труб

Для жилых помещений используются три схемы укладки: «змейка», «ракушка» или «улитка» и «двойная спираль». Спиральная «улитка» — самый простой вариант, обеспечивающий равномерное распределение тепловой энергии. По этой схеме чаще всего сооружают водяные теплые полы, ведь все углы в ней равны 90º.

Укладка по схеме «змейка» несколько сложнее, т. к. связана с поворотами на 180º. Зато он отлично подходит для изготовления системы из сшитого полиэтилена, поскольку трубы из этого материала свободно гнутся, а пропускная способность в петлях практически не снижается.

Выбор схемы укладки полностью зависит от особенностей помещения. Если речь идет об обустройстве больших площадей, монтаж осуществляется по схеме «двойная спираль». Также его используют, если планируется выделение зон по интенсивности отопления, например, в холле, перед входной группой или перед объемной террасой.

«Улитка» гарантирует равномерный обогрев пола, «Змейка» — максимальную температуру в краевых точках помещения

Для простых спиральных и змеевидных схем оптимальная длина контура 60-80 м. Для помещений, где длина намного больше ширины, длина контура составляет 100-120 м, но при условии использования труб большего диаметра.

Расстояние между трубами (шаг) 10-35 см. Чем шире шаг, тем меньше тепла будет исходить от пола.

В пиковых точках, где наблюдаются максимальные теплопотери, ширина шага должна быть минимальной, например, возле входной двери она должна быть 10-15 см, увеличиваясь по мере приближения к центру помещения. Расстояние труб от стен по периметру 30-45 см.

Коллекторный узел для теплого пола по возможности размещают в центре квартиры (этаж частного дома). Так все точки системы теплого пола будут снабжаться теплоносителем примерно одинаковой температуры. В местах повышенных теплопотерь, вблизи оконных и дверных проемов расстояние между трубами уменьшают для увеличения теплоотдачи

Детали схемы и варианты монтажа трубопровода теплого водяного пола описаны с которыми рекомендуем ознакомиться.

Выбор и расчет количества труб

При выборе труб из сшитого ПЭ остается решить, какой диаметр изделия лучше приобрести. Как показывает практика, оптимальным вариантом для устройства теплого пола в собственном доме или квартире, расположенной на первом этаже, является труба 16 мм.

Для помещений, длина которых в несколько раз превышает ширину, можно использовать трубы 20 или 25 мм. Толщина стенки подойдет стандартная – 2 мм.

Для расчета необходимого количества полиэтиленовых труб можно применить формулу:

D = S/M×k

Где:

• D – расчетная длина трубы;
• S — площадь обогреваемого пола;
• М – средний шаг, выбранный по схеме;
• к — коэффициент запаса (для помещений до 30 м2 — 1,1, более 30 м ² — 1,4).

Следует помнить, что максимальная длина трубы из сшитого полиэтилена зависит от диаметра — чем больше диаметр, тем длиннее может быть теплообменная труба. Для изделий диаметром 16 мм — до 90 м, 20 мм — 120 м, 25 мм — 150 м.

Слишком длинные трубы с малым диаметром повышают риск возникновения проблем с циркуляцией теплоносителя

О том, как выполнить комплектацию, в том числе определение теплопотерь и мощности циркуляционного оборудования, вы узнаете из рекомендованной нами статьи.

Для устройства водяного теплого пола лучше покупать продукцию производителей с репутацией и торговой маркой, заслуживающих уважения:

Галерея изображений

Фото

В ассортименте, предложенном немецким производителем сантехнических изделий Rehau, есть полиэтиленовые трубы для всех видов коммуникаций. Среди них универсальные Rehau Rautitan Stabil, толстостенные Rehau Rautitan Flex, сверхвысокотемпературные стойкие Rehau Rautitan Pink

Популярностью, доступной ценой в сочетании с высоким качеством пользуются армированные полиэтиленовые трубы Valtec. Международный Российско-Итальянский концерн использует в производстве новейшие мировые достижения

Финская компания поставляет на мировой рынок полный спектр продукции для строительства систем водоснабжения и водоотведения; не последнее место среди востребованной продукции занимают высокопрочные трубы из сшитого полиэтилена.

Торговые предложения от российского производителя учитывают специфику российских условий эксплуатации, привлекают потребителей широким выбором и самой низкой ценой

Широкий ассортимент труб с логотипом Rehau

Сшитый полиэтилен ValTec

Финские пластиковые трубы Uponor

Предложения от российской компании BIR PEX

Все производители помимо труб выпускают фитинги и фитинги, для достижения максимально возможного качества сборки рекомендуется покупать все комплектующие одной марки .

Подготовка основания под трубы

Когда расчеты необходимого количества труб завершены, можно переходить к подготовке основания под контур водяного теплого пола.

Этот этап включает в себя следующие рабочие процессы:

• удаление старого напольного покрытия и старой стяжки;
• укладка теплоизоляционного слоя;
• монтаж изоляции;
• укладка армирующей сетки;
• демпферная наклейка.

Сначала нужно выровнять основание так, чтобы перепады были не более 5 градусов (проверьте строительным уровнем). Для выравнивания можно использовать песчаную смесь с последующей трамбовкой или самовыравнивающимися смесями. Выровненное основание очищается от пыли и мусора.

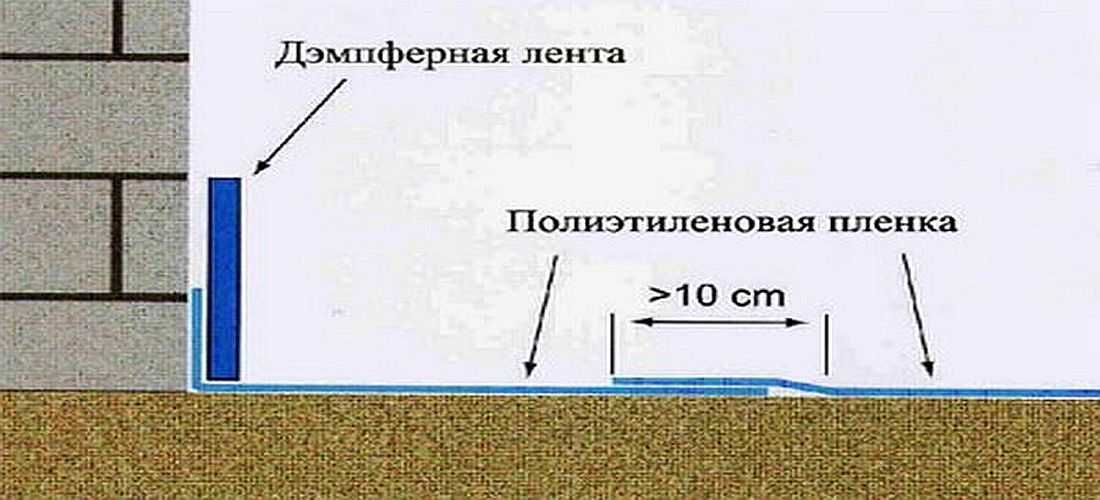

Затем уложите гидроизоляционный слой. Самый простой вид – полиэтиленовая пленка.

При наличии финансовых возможностей лучше использовать качественную российскую или европейскую гидроизоляцию в виде полимерной мембраны. Он не только надежно защищает пол от влаги, но и позволяет системе «дышать» теплым полом.

Для повышения параметров теплосбережения пароизоляция может быть уложена на фольгированный утеплитель-теплоотражатель

Для гидроизоляции наступает черед , в качестве которого можно использовать экструдированный пенополистирол. Это самый дешевый и эффективный способ уменьшить теплопотери.

Из новых утеплителей самым экологичным считается пробковый теплоизолятор, но его стоимость в десять раз выше, чем у самого дорогого пенополистирола. Плиты утеплителя толщиной 5 см крепятся к деревянным направляющим с помощью дюбелей-гвоздей. Между собой плиты скрепляются клеем и специальными скобами.

Что касается армирующей сетки, то при использовании пенополистирольных плит в ее укладке нет необходимости – трубопровод укладывается непосредственно на утеплитель. Применение сетки оправдано, если поверх утеплителя укладывается еще один слой гидроизоляции.

Если нет желания переплачивать за утеплитель, то нужно иметь в виду, что выпускаются специальные изоляционные блоки для устройства теплого пола, в которых предусмотрены каналы для труб. Такие блоки значительно удорожают создание теплого пола, но пользоваться ими очень удобно.

После слоя сетки пришло время наклеить компенсационную демпферную ленту. Делается это просто – по периметру помещения наклеивается пенопластовая лента, которая компенсирует расширение будущей бетонной стяжки. Вместо демпферной ленты можно использовать даже куски пенополистирола.

После подготовки основания монтируются отопительный котел и распределительный блок. Котел подключен к системе водоснабжения и подачи (газ или электричество).

Специальный утеплитель для системы теплого пола имеет зазоры для труб и маркировку для их правильного монтажа

Информацию об используемых при устройстве водяных теплых полов подробно излагает следующая статья, с которой советуем ознакомиться перед планированием установка.

Монтаж полиэтиленовых труб

Укладка теплого пола осуществляется контурами по заранее выбранной схеме. Контур представляет собой замкнутое кольцо трубы, которое при возврате в коллектор соединяется с ним при помощи штуцера.

Для небольших помещений устраивают 1-3 контура. Для упрощения монтажа рекомендуется нанести на пенополистирольные плиты грубую разметку. При наличии разметки вам будет проще укладывать полиэтиленовые трубы и проверять размер шага.

Перед началом работы Также необходимо решить, как будут соединяться трубы и как полиэтиленовые трубы будут крепиться к изоляции.

Дело в том, что соединение труб может осуществляться:

• сваркой;
• обжимные фитинги;
• обжимные фитинги.

Последний вариант самый простой в исполнении и надежный. Для соединения труб необходимо установить подвижную муфту, а затем расширителем аккуратно увеличить внутренний диаметр трубы до необходимого размера.

Для соединения полиэтиленового нагревательного змеевика пресс-фитингами необходимо запастись инструментом. Для разовой сборки лучше арендовать, если планируете большой объем, то желательно купить:

Комплект для монтажа полиэтиленового трубопровода без сварки должен иметь расширитель с насадками разного размера и запрессовкой клещи с насадками для опрессовки — «тиски»

Перед сборкой системы новичка в сантехническом деле необходимо обучить:

Фотогалерея

Фото

Перед выполнением подключений необходимо выполнить ряд стандартных действий. В первую очередь на присоединяемый конец трубы устанавливается скользящая муфта

Другой отрезок конца трубы устанавливается в расширитель. Трубу расширяют не менее трех раз, каждый раз перед расширением поворачивая ее в расширителе

В расширенный конец полиэтиленовой трубы вставляется фитинг. Скользящая втулка перемещается максимально близко к нему. На нем есть ободок, который нужно натянуть на штуцер

Для получения герметичного узла используются пресс-клещи, в которые устанавливается фитинг и скользящая втулка, затем они соединяются с усилием

Шаг 1: Установите скользящую втулку на трубу

Шаг 2: Удлините трубу перед соединительный

Шаг 3: Подсоедините фитинг к скользящей втулке

Шаг 4: Обжим соединения ручными зажимами

Полностью закрепите фитинг и наденьте на него втулку поверх трубы. Компрессионное соединение выдерживает длительное воздействие высоких температур и давлений до 10 МПа.

Что касается способа крепления полиэтиленовых труб к утеплителю, то это актуально, если используется обычный пенополистирол.

Возможны несколько вариантов крепления:

• стяжные хомуты из полиэтилена;
• стальная проволока;
• хомуты фиксируются степлером;
• крепежные направляющие.

Самый простой и экономичный способ крепления – струбцины. Расход 2 шт на 1-1,5м.

На прямых участках монтажные хомуты устанавливаются через каждые 30-50 см, а изгибы — через 10-20 см

Существует 10 правил монтажа сшитого полиэтилена для теплого пола:

1. При укладке изгибов не допускаются резкие заломы материала.
2. Монтажные работы проводятся при температуре не ниже +18 С.
3. После вывода трубы из холода необходимо дождаться ее прогрева до комнатной температуры.
4. Максимальный радиус поворота для труб диаметром 16 мм должен составлять 10-12 см.
5. При установке не желательно менять выбранное место расположения охлаждающей жидкости.
6. Обрезка лишней длины должна производиться непосредственно перед ее подсоединением к распределительному коллектору.
7. Не наступать, ставить тяжелые предметы, класть инструмент на трубы.
8. Для перемещения по проложенным трубам (при необходимости) рекомендуется использовать большие листы фанеры для снижения нагрузки на теплоноситель.
9. Для повышения коэффициента сохранения тепла трубы, выходящие из-под пола в месте присоединения к коллекторному узлу, могут быть усилены теплоизоляцией.
10. Трубы должны лежать ровно, без перекручивания и чрезмерного натяжения.

После прокладки контура труба возвращается в коллектор и соединяется с помощью соответствующего размера фитинга. После этого проводится тестирование системы, целью которого является выявление дефектов до того, как система будет скрыта под стяжкой.

Для проверки нужен бытовой компрессор, который может дать давление 4-6 бар. Теплоноситель с помощью компрессора подается в трубы и оставляется на 6-12 часов. При съемке монтажных хомутов их необходимо повторно установить на 5 см ниже предыдущего места крепления.

Коллектор рекомендуется обустраивать у стены у пола для снижения теплопотерь при транспортировке

Правила устройства стяжки

Если гидравлические испытания прошли успешно, разгерметизации труб не произошло, и система полностью заполнена с теплоносителем, то этап монтажа трубы завершен. Теперь можно переходить к устройству стяжки и к финишной отделке.

Для необходимо использовать покупной или самостоятельно приготовленный раствор на основе цемента марки М300. Минимальная высота стяжки, защищающей полиэтиленовые трубы, составляет 3 см над укладываемой трубой. Такая толщина будет оптимальной для равномерного распределения тепла.

В большинстве случаев стяжка сплошная без компенсационных швов. Термошвы необходимы, когда:

• помещение имеет площадь более 33 м ² ;
• длина помещения более 10 м;
• Помещение сложной конфигурации.

Демпферная лента используется для создания швов. Термошвы обработаны герметиком.

Нужно ли делать армирование перед заливкой стяжки? На этот вопрос нет однозначного ответа. Опыт показывает, что система прекрасно функционирует без армирования, но в то же время армирующий слой придает стяжке дополнительную прочность. Для армирования можно использовать сетку 100х100 мм из металла или пластика.

Армирование также будет полезно только в том случае, если армирующая сетка не просто лежит поверх системы труб, а «утопает» в растворе при застывании внутри стяжки.

Правильное устройство армирования усложняет монтаж стяжки, поэтому, когда нет опыта или уверенности, что все можно сделать правильно, этот шаг можно пропустить. После заливки стяжки систему можно запускать не ранее, чем через 25-30 дней.

В качестве финишной отделки может быть использовано любое напольное покрытие — верхний слой «пирога»

Ввод системы в эксплуатацию

После окончательного отверждения заливную стяжку можно подавать в систему, температура которой должна быть не выше +26ºС.

Алгоритм ввода в эксплуатацию системы теплого пола из сшитого полиэтилена следующий:

• подключение к подающему и обратному трубопроводу;
• одновременно открываются все цепи кранами на коллекторах;
• устанавливаем воздухоотводчики в положение «открыто»;
• запустить циркуляционный насос;
• установить температуру +25-26ºС;
• давление в системе поднято до рабочего 1 бар;
• закрываем кранами все контуры кроме самого длинного;
• фиксируем все положения расходомеров и балансиров;
• открыть следующий контур по длине и с помощью крана выровнять давление по первому контуру.

Таким образом соединяем и уравновешиваем все контуры теплого пола. Оценить эффективность обогрева можно только через 2-3 месяца эксплуатации.

С особенностями и правилами устройства теплых полов на деревянном основании с подробным описанием правил проектирования и устройства системы.

Выводы и полезное видео по теме

Правила расчета системы теплого пола приведены в видео:

После укладки трубы важно провести ее испытания перед выполнением дальнейших монтажных работ. Об этом в видео:

Домашние мастера часто допускают ошибки при сборке теплого пола. Основные проблемы монтажа полиэтиленовых труб освещены в видео ролике:

Правильно подобранный и установленный теплый пол без особых затрат сделает жилье теплым и уютным. Технология монтажа контура теплого пола из ПЭ труб проста и может использоваться не только профессиональными строителями, но и обычными людьми. При соблюдении всех правил и рекомендаций система исправно прослужит вам долгое время.

Приходилось ли Вам прокладывать полиэтиленовые трубы при устройстве теплого пола? Возможно, вам известны технологические нюансы, не отмеченные в статье? Пожалуйста, пишите комментарии, задавайте вопросы, размещайте фото по теме в блоке ниже.
