Труба для теплого пола сшитый полиэтилен или металлопластик: Сшитый полиэтилен или металлопластик? Какую трубу выбрать для теплого пола

Сшитый полиэтилен или металлопластик? Какую трубу не стоит использовать для теплого пола? | Технотерм

В мире монтажа водяного теплого пола правят балом трубы из сшитого полиэтилена и металлопластика. Причем влияние последнего с каждым годом все ниже и ниже. Как так сложилось, какой трубой монтировать теплый пол и другие вопросы давайте разбирать в этом материале.

Для начала о металлопластике

Металлопластик – это ветеран из материалов для монтажа теплого пола. Славится тем, что способен держать довольно высокие температуры (до 90-95 градусов) не в ущерб самой трубе. Так же держит любую форму, которую вы зададите. Сшитый полиэтилен этим похвастаться не может.

Маркируется металлопластик, как PEX-AL-PEX и по сути отражает слои, из которых состоит сама труба. Под «AL» подразумевается алюминий, который как раз располагается посередине трубы. Он и становится камнем преткновения в выборе трубы для отопления.

Сам алюминий отвечает за прочность трубы, за линейное расширение, за кислородный барьер и за возможность работать при высоких температурах. Но вот агрессивная маркетинговая политика выделила из всех плюсов главный негативный момент – возможность расслоения трубы.

Такая вероятность действительно существует. В виду возросшей конкуренции и снижения себестоимости, многие производители действительно начали экономить на клеевом слое, который соединяет алюминий со слоями из сшитого полиэтилена.

Но при этом многие именитые марки остались верны себе и по сей день выпускают трубы отличного качества. И в целом можно рекомендовать металлопластик для использования в монтаже теплого пола.

При этом можно сказать, что некоторые его характеристики просто избыточны в теплых полах.

Трубы из сшитого полиэтилена

Тут уже видов труб будет побольше. Сейчас все, кому не лень, выпускают трубы для теплого пола под своим брендом, заказывая все на каком-то одном заводе в России или же Китае.

В отличии от металлопластика, труба не держит угол, не держит повышенные температуры. Но при этом без проблем справляется с температурным режимом водяного теплого пола.

Делятся на PEX-A,PEX-B,PEX-C и PE-RT. По сути первые три – это так называемые трубы из молекулярно сшитого полиэтилена повышенной прочности. А PE-RT – это так называемый термостойкий полиэтилен.

Трубы PEX делятся по методу сшивки (как раз это маркировки A,B,C). Можно долго спорить, какой метод сшивки лучше. И многие это даже делают. Но примем одну важную истину – разницы практически никакой.

Главный плюс PEX труб – это возможность ее восстановления при заломе трубы. Достаточно просто прогреть поврежденный участок и труба вернется в свое первоначальное состояние.

PEX трубы отлично подходят для монтажа теплого пола. Поэтому вы смело можете их использовать.

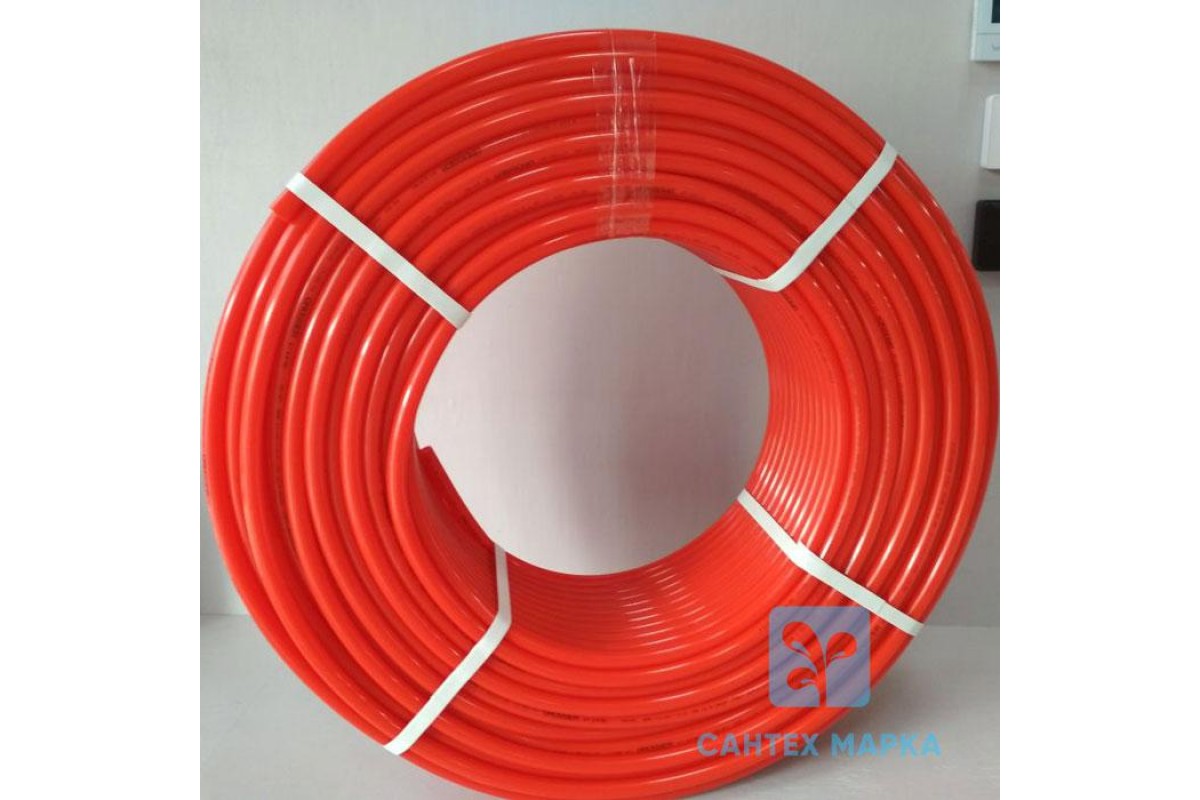

Что про PE-RT?

Данный материал является по сути самым дешевым при производстве. У труба так же стоит дешевле всего. Ее можно использовать при монтаже теплого пола. Но важно понимать, что у нее есть и свои недостатки. Ниже на графике вы можете увидеть, как теряет труба в прочности при использовании при высоких температурах (слева PEX, справа PERT)

Какую трубу не стоит использовать?

Сейчас на рынке появилось множество труб с маркировкой PE-RT, а так же PEX по очень доступным ценам. Продавцы с радостью продают их под видом труб для теплого пола. Но на самом деле у них есть одно но. Идут эти трубы без кислородного барьера, который требуется в закрытых системах отопления. Поэтому такие трубы пригодны только для систем водоснабжения.

Наличие кислородного барьера выдает маркировка EVOH. Если на трубе ее нет, значит кислородный барьер отсутствует. А если она есть, то тоже не факт, что сам барьер в итоге добавили. Обращайте внимание на производителя. Если непонятного происхождения, то есть повод задуматься о покупке. Берите только те бренды, которые существуют на рынке уже довольно давно.

Вот как-то так! Если материал был полезен, ставьте обязательно большие пальцы вверх и не забывайте подписываться на обновления.

Выбор трубы для теплого пола

Здравствуйте , сегодня на канале Тепло Ресурс мы разберемся в выборе труб для теплого пола в Тюмени.

Часто к нам обращаются с вопросом выбора трубы для теплого пола , давайте сегодня попробуем раз и навсегда определиться какая труба подходит лучше. Труба заливается в пол , и возможности исправить ошибки выбора у вас уже не будет.

Среди всех видов труб сейчас выделяют три типа трубы , это металлопластиковая труба в большинстве случаев PERT-AL-PERT , труба сшитый полиэтилен PEX с методами сшивки a,b,c, а так же термостойкий полиэтилен PE-RT

Давайте сначала разберемся в том что означают аббревиатуры Pex и PE-rt, и методы их сшивки в трубах водяного теплого пола.

Аббревиатура Pex означает сшитый полиэитлен , который между собой отличается типом сшивки, а так же поймем как это влияет на качество трубы.

Метод «a»

Является химическим способом сшивки полиэтилена при высоком давлении и обработки лазером. К химическим способам сшивки относится также сшивка пероксидами, при которой полиэтилен предварительно равномерно смешивают с пероксидом. Сшивка происходит в экструдере  в расплавленном состоянии посредством воздействия лазерного света под высоким давлением. Этот способ дает 85% сшивки. И самое главное – свойства материала одинаковы в любом месте, независимо от его толщины. Такой полиэтилен обозначают РEХ-A. Заломы у такой трубы можно с легкостью восстановить строительным феном, но показатель выдерживаемого давления чуть ниже чем PEX-B. По свойствам труба PEX-A самая эластичная и гибкая.

Метод «b»

Химическая сшивка методом погружения в раствор. При химической сшивке под воздействием химических веществ в молекулах полиэтилена идет замещение атомов водорода. В качестве одного из таких химических веществ применяют силан (так называемая силановая сшивка). Полиэтиленовая труба, выходя из экструдера, «принимает» силановую ванну, при этом сшивка идет от наружной и внутренней поверхностей вглубь стенки трубы. В результате процент сшивки у обеих поверхностей получается высокий, а в середине толщины трубы — низкий. Средний процент сшивки составляет приблизительно 75%. Такой материал принято обозначать РEХ-B. По свойствам гибкости такая труба менее гибкая, чем PEX-A. Заломы можно исправить только с помощью соединительных муфт. Высокий показатель давления трубы.

Метод «с»

физическая сшивка трубы методом рентгеновского облучения. При физической сшивке получают сшитый полиэтилен PEX-C, такая труба обрабатывается  облучением жесткими рентгеновскими лучами. Полученный таким образом сшитый полиэтилен обозначается PEX-C. Средний процент такой сшивки 78%. В результате этого способа сшивка материала по толщине трубы проходит неравномерно: у наружной поверхности самый большой процент сшивки молекул, а у внутренней — маленький.

Заломы можно исправить только с помощью соединительных муфт. При изготовлении не используются дополнительные химические присадки улучшающие характеристики трубы. Повышенный риск возникновения микротрещин.

Метод сшивки никак не влияет на качество трубы , а так же ее долговечность . Все процессы сшивки должны быть произведены правильно , без нарушения технологических норм , иначе это может привести к повреждению трубы, поэтому стоит доверять именитым производителям. Главным различием и разрушением мифа является , то что не все виды трубы после излома можно методом нагрева восстановить и снова использовать, потому что срок службы трубы а так же максимальное давление снижаются на 20-30% от заявленного, обязательно читайте паспорт трубы , во многих из них указывается что при заломе испорченный участок трубы должен быть удален.

Что же такое Pe-rt? Это не сшитый полиэитлен , это обычный термостойкий полиэтилен. Термоустойчивый полиэтилен обладает рядом свойств сшитого полиэтилена: стойкость к высоким температурам и ультрафиолетовым лучам.   Основным его плюсом является цена . Но самым главным разочарованием является то , что он не обладает молекулярной памятью и заламывать такую трубу нельзя , а если и заломили трубу необходимо вырезать испорченный кусок трубы . Ни в коем случает не пытайтесь восстанавливать трубу PE-RT при помощи нагрева , это колоссально сократит срок службы трубы!!!!

Металлопластиковые трубы это давно известный и использующийся в теплом полу материал . Аббревиатура Pe-rt-AL-PE-rt обозначает что труба состоит из внутреннего слоя термостойкого полиэтилена , алюминиевого слоя и наружнего слоя полиэтилена. Все эти слои соединены между собой клеевой основой . Проблемой таких труб при нарушении технологий у китайских производителей может быть расслоение трубы.

Кислородопроникаемость труб.

 Для понимания того пагубного эффекта, который даёт кислород в теплоносителе, поясним сам процесс коррозии стали. Сталь коррозирует как в воде, в которой растворён кислород, так и деаэрированной воде, но ход процесса несколько отличается.

Кислородопроникаемость труб из полиэтилена составляет 640г/м3 в час. Наполнение теплоносителя кислородом возникает за счет диффузии через стенки трубопроводов. Чтобы избежать попадания кислорода в трубу большинство производителей делает и кислородно защитный EVOH . Трубы бывают нескольких видов , 3х слойные PEX – клей – EVOH , но тогда кислороднозащитный слой оказывается снаружи и его легко повредить , так же есть 5 слойные трубы PEXили Pert – клеевой слой – EVOH –клеевой слой – PEX, здесь же кислорода защитный слой находится под защитой верхнего слоя сшитого полиэтилена , но это лишняя склейка внутри трубы , поэтому самым оптимальным считается PEx –evoh , кислорода проникаемость таких труб равна 0,2г/м3 в сутки . Трубы из металопластика совершенно не пропускают кислород , его удерживает алюминиевый слой , тем самым проникаемость таких труб равна нулю.

Трубы из PEX и PE-rt имеют больший коэффициент линейного расширения в отличии от металопластика . Чем это чревато скажете вы , ведь стяжка не даст убежать трубе ? Оно и верно , но если трубе будет некуда убежать она давлением на себя будет в некоторых местах сужаться , а в местах подъема к коллектору может тереться об бетонную стяжку.

Конечно это не так критично . Если в каких то местах труба одета в гофрированный кожух, возможны неприятные скрипы.



Технологию производства труб перт различают на два типа , до 2010 года это первая технология и срок службы таких труб был значительно чем у труб из сшитого полиэтилена . Это можно увидеть на графике прочности труб, на трубах из сшитого полиэтилена график старения труб проходит равномерно , на трубах перт первого поколения процесс старения в конце графика очень сильно падает , а на графике трубы перт второго поколения этот дефект уже исправлен. Поэтому будьте внимательны если решите брать трубы из термостойкого полиэтилена обязательно выбирайте трубы сшитые новым , вторым методом.

Трубы из металлопластика имеют самый лучший коэффициент теплоотдачи , который составляет 0.45 , у труб перт из термостойкого полиэтилена этот коэффициент 0.40, а у труб пех из сшитого полиэтилена 0.38.

Давайте попробуем разобраться какой вид труб стоит купить для теплого пола ???

Мы составили таблицу с плюсами и минусами труб, которая поможет нам разобраться с выбором труб для теплого пола в Тюмени

Параметры	Трубы Металлопластиковые PE-RE-ALT-PE-RT	Трубы из сшитого полиэтилена PEX – EVOH Либо с другим видом кислородозащиного слоя	Трубы из термостойкого полиэтилена PE-RT
Классы эксплуатации .	1,2,3,4,5	1,2,4	1,2,4
Рабочее давление	10	8	6
К-т линейного расширения	0,26х10-4 В 7.3 раза меньше!!!	1.9х10-4	1.95×10-4
Удобство монтажа	Сохраняет форму , Не переносит заломов	В некоторых случаях заломы можно восстановить	Не переносит заломов
Кислородопро-никаемость	0	0,1	640г/м3 в сутки
Теплопроводность через стенку трубы	0,45	0,38	0,40
Цена
Наш выбор





Как мы видим исходя из таблицы на выбор это трубы из металлопластика pert-al-pert , стоят они немного дороже остальных конкурентов , но служить будут намного дольше, и лучше подходят для монтажа теплых полов. Трубы из сшитого полиэтилена имеют немного худшие характеристики , но если вам хочется сэкономить средства , то можно использовать их . А если же ваш бюджет стеснен, то стоит обратить внимание на трубу перт.

Для монтажа систем отопления в Тюмени обращайтесь к нам.

Смотрите наши видео на YOUTUBE : https://www.youtube.com/channel/UCuOpmt1QEDZy0EjQlrd1yOQ?view_as=subscriber

Труба для теплого пола

  За последнее время водяной теплый пол уже доказал свою состоятельность и эффективность. Труба для теплого пола применяется для подогрева как отдельных зон (прихожая, ванная комната), так и для целых помещений. В условиях умеренного климата теплые полы возможно не только комбинировать с радиаторным отоплением, но и использовать как самостоятельный источник отопления.



Сегодня существует огромный ассортимент труб для теплого пола, и в данном тексте мы поможем вам разобраться с основными существующими вариантами, рассмотрим их преимущества и недостатки.

В первую очередь трубы для теплого пола различаются в зависимости от используемого материала:

• Трубы из сшитого полиэтилена PE-X. Что же такое сшитый полиэтилен? Существует несколько вариантов воздействия на полимер этилена, при котором звенья молекул в нём связываются в трехмерную сетку за счет образования дополнительных поперечных связей. Выделяют четыре метода сшивки полиэтилена: пероксидная (PEX-a), силановая (PEX-b), электронная (PEX-c) и азотная (PEX-d). В результате «сшивки» полиэтилен приобретает повышенную стойкость к температуре и усиленную прочность по сравнению с обычным полиэтиленом. Труба из сшитого полиэтилена PEX способна выдержать температуру до 95 ºС и давление до 10 бар. Срок службы данной трубы в системе теплого пола составляет 50 лет. Преимущество данной трубы её универсальность: её можно использовать для питьевого водопровода, в системе теплый пол, и даже для отопления, за исключением центрального.

• Трубы из термостойкого полиэтилена PE-RT. Термостойкий полиэтилен — это достаточно новый материал и отличается от сшитого полиэтилена способом производства. Для его изготовления используют химические реакции, в результате которых образуются не атомарные связи, как в сшитом полиэтилена, а целые цепочки молекул переплетаются между собой механически. Данный метод значительно дешевле «сшивки» и поэтому труба получается дешевле. До температур 70 ºС параметры труб из PE-RT и PE-X почти одинаковы и если учесть, что температура в системах теплого пола обычно не превышает 40 ºС, то применение термостойкого полиэтилена будет экономически более выгодно.

• Трубы из металлопластика.  Трубы для теплого пола из металлопластика — это первый материал, который стали использовать для данного вида отопления. Конструктивно данная труба состоит из нескольких слоев: полимер, клей, алюминий, клей, полимер. В качестве полимера сегодня в большинстве случаев используется PE-RT или PE-X. Преимущества металлопластика следующие: удобство монтажа, защита от проникновения кислорода в теплоноситель и низкий коэффициент теплового расширения по сравнению с трубами без алюминия. Но есть и недостатки: достаточно высокая цена, если приобретать материал проверенного производителя, большое количество подделок. Так же металлопластик «не прощает» погрешностей монтажа: при неумелом изгибе возможны заломы, которые скажутся на качестве всей системы.

При покупке трубы для теплого пола

Если Вы решили купить трубу для теплого пола, то при выборе обязательно обратите внимание на наличие кислородного барьера. Трубы из полиэтилена сшитого PE-X или термостойкого PE-RT производят в двух вариантах: монолитный или с дополнительным защитным слоем, который препятствует проникновению молекул кислорода через стенку трубы в теплоноситель. При наличии данного слоя в обозначении тубы добавляется слово «EVOH». Стоимость трубы с кислородным барьером несколько возрастает, но при эксплуатации системы теплого пола уменьшается процесс завоздушивания и соответственно коррозия элементов.

  При покупке трубы для теплого пола обращайте внимание на размеры, а именно на толщину стенки.   Для разной толщины стенки используются разные соединительные фитинги. Рассмотрим на примере самого ходового диаметра — 16мм. Основные размеры 16х2.0 и 16х2.2.

  Для соединения труб 16*2,0 используется обжимной фитинг и пресс-фитинг.

  Для соединения труб 16*2,2 используется аксиальный фитинг с надвижной гильзой. На сегодняшний момент аксиальные фитинги это самый лучший вариант, так как обладают рядом неоспоримых преимуществ: не заужают диаметр трубы, максимально прочные, в конструкции не используются резиновые уплотнения, возможно замоноличивать в стяжку. Недостаток один — требуется специальный инструмент для монтажа, который, кстати, в нашей организации можно взять в аренду.

Всю продукцию из описания выше вы можете приобрести у нас.

Какая труба лучше для теплого пола? Труба для теплого пола: цена, характеристики, выбор

На сегодняшний день устройство системы водяного теплого пола приобретает все большую популярность, так как позволяет создать в доме уют и комфорт. Эта конструкция состоит из трубопроводов с горячей водой, которые располагаются под поверхностью пола. Он достаточно прост, подключается либо к системе отопления, либо к общей трубе горячего водоснабжения. Однако не все знают о том, какая труба лучше для теплого пола.

Данная система отопления предпочтительнее традиционной центральной, так как поток горячего воздуха распределяется равномерно, поднимаясь от поверхности пола, а не только из угла или с одной стороны, как в случае с обычными радиаторами. Следует учитывать, что водяной пол, в отличие от электрического варианта, более эффективен.

Преимущества теплых полов

К основным преимуществам данной системы полов можно отнести следующие:

1. Труба под теплым полом обеспечивает равномерный обогрев по всей площади поверхности.
2. Электромагнитное излучение отсутствует.
3. При небольших затратах можно обогреть довольно большие площади.
4. Возможность скрыть отопительные приборы.
5. При дальнейшем техническом обслуживании затрат нет.
6. Стоимость разовой установки.


недостатки

У таких полов есть недостатки. К ним относятся следующие:

1. Сложность монтажа, при укладке труб теплого пола из полипропилена.
2. Необходимость водяного насоса.
3. Вероятность утечек и проблемы с их обнаружением.
4. Бывает, что соседние квартиры могут «терять» температуру.
5. В некоторых случаях возможен перепад давления в стояке.
6. Проблемы с контролем температуры.


Основное назначение трубопроводов

Все чаще вопрос утепления пола сводится к использованию не только теплоизоляционных материалов, но и специальной конструкции, в которую входят трубопроводы, крепеж, коллекторы с арматурой, насос.Его можно использовать не только как дополнительный обогрев, но и как самостоятельную систему. В небольшом помещении монтаж такой системы можно выполнить своими силами. В этом случае возникает вопрос, какая труба лучше для теплого пола. Чтобы на него ответить, нужно рассмотреть принцип работы такой системы отопления.

Устройство водяных полов

В данной системе отопления основным нагревательным элементом является бетонная плита (теплоизолированная), в которую вмонтированы трубопроводы с циркулирующей горячей жидкостью.

Чтобы узнать, какая труба лучше для теплого пола, необходимо разобраться в ее конструктивных особенностях:

1. Устраивается идеально ровная стяжка из цементно-песчаного раствора. Над ним вдоль стен уложен утеплитель из алюминиевой пленки, не дающий теплу уйти от основания стен и пола.
2. Трубопровод укладывается по слою изоляции с помощью крепежных элементов.
3. Затем конструкцию заливают раствором цемента.
4. Поверх напольного покрытия.Это может быть ламинат, ковролин, плитка и т.д.

Наконец, система должна быть приведена в рабочее состояние с помощью оборудования для передачи по трубопроводам теплоносителя (распределители контуров теплоснабжения, насосы, системы управления — клапаны, термостаты, сервоприводы) .

Характеристики устройства

Бытует мнение, что теплый пол позволяет снизить напор воды под полом. Такое может случиться, но только в старых постройках с самотечными системами водоснабжения и только в том случае, если труба установлена ​​без соблюдения необходимых диаметров и уклонов.

Если эта система отопления закрыта, ваши соседи не смогут определить, что они взяли немного воды. Однако стоит помнить, что в жилых домах категорически запрещено самовольное подключение к системе горячего водоснабжения или центрального отопления.

В системе теплых полов температура теплоносителя не должна быть выше 55°С. При повышенных температурах поверхность пола будет чрезмерно нагреваться, что неудобно для ног.Также высокая температура может привести к растрескиванию цементной стяжки и деформации покрытия.

Так какая труба лучше для теплого пола?

Разобравшись с назначением данной системы, необходимо рассмотреть типы трубопроводов.

Вариантов множество, среди них наиболее распространенными для теплого пола являются трубопроводы:

• медь;
• металлопластик;
• сталь гофрированная;
• трубы из сшитого полиэтилена;
• полипропилен.

На сегодняшний день наиболее распространенными являются металлопластиковые и трубы из сшитого полиэтилена, в отличие от дорогих гофростальных и медных изделий. А вот полипропиленовые трубопроводы чаще используются в системах водоснабжения. Для этих целей они больше подходят – отличаются дешевизной, простотой монтажа, возможностью выполнения сложных узлов и разветвлений. Поэтому теплый пол из полипропиленовых труб лучше не устанавливать.

Трубы металлопластиковые

Композиционное многослойное изделие, состоящее из пяти слоев.Наружный и внутренний полиэтиленовые слои плотно соединяются между собой специальной алюминиевой фольгой с помощью клея. Этот трубопровод разработан специально для теплых полов и имеет следующие преимущества:

1. Удобный монтаж – изделие отлично гнется, что позволяет укладывать его спиралями и змейками с большим количеством складок.
2. При давлении 10 бар максимальная температура достигает 95°С.
3. Долговечность — срок эксплуатации более 50 лет.
4. Держи форму.
5. Гладкая поверхность, снижающая потери давления.
6. Отличные характеристики шумоизоляции.
7. Стойкий к химикатам и коррозии.


Дымоход Rehau для теплого пола

Это прочное и гибкое изделие на сегодняшний день набирает все большую популярность. Чтобы придать полиэтилену стабильность и прочность, его обрабатывают под высоким давлением. В результате образуются дополнительные молекулярные связи.Этот материал назвали «сшитым» («ССЭ»), а саму систему назвали трубой из сшитого полиэтилена.

Выбирая трубы «REX», необходимо обратить внимание на степень их сшивки. По стандарту она должна быть не менее 65%. Такая труба «Рехау» для теплого пола имеет ряд неоспоримых преимуществ:

• способна выдерживать высокое давление и перепады температур;
• гибкость;
• устойчивость к замерзанию в холодное время года;
• прочность — срок эксплуатации более 50 лет;
• устойчивость к коррозии;
• легко восстанавливает первоначальный вид;
• простота установки;
• низкий уровень шума.

При сравнении трубопроводов из сшитого полиэтилена и металлопластика видно, что они имеют практически одинаковые характеристики. Однако пластиковые изделия обладают высокой теплопроводностью и быстрее нагреваются, но их стоимость выше, чем у трубопроводов из сшитого полиэтилена. При этом труба «РЕХ» для теплого пола имеет более высокую теплоотдачу, что позволяет укладывать ее с большим зазором.

В любом случае оба вида этих труб считаются надежными и качественными, они соответствуют современным требованиям, а главное – идеально подходят для систем теплого пола.

Консультации специалистов

Трубопроводы для системы теплого пола следует выбирать тщательно. Ведь закладываются они не на несколько дней, а на долгие годы, поэтому особое внимание следует уделить их надежности и долговечности. Идеальным вариантом в этом плане являются металлопластиковые изделия и трубы из сшитого полиэтилена. На сегодняшний день у них нет конкурентов по производительности. Их легко упаковывать, они наиболее востребованы, а главное – их стоимость невысока.

При выборе один единственный вопрос, какая труба лучше для теплого пола — 16 или 20 мм? Специалисты советуют использовать трубы диаметром 20 мм, ориентируясь на отзывы потребителей и собственный опыт монтажа таких систем.

Стоимость

Трубопроводы из разных материалов различаются между собой не только характеристиками, но и стоимостью. Самыми дорогими из них являются изделия из меди. Трубопроводы из сшитого полиэтилена и металлопластика значительно дешевле.

В среднем по России их стоимость колеблется от 50 до 150 рублей за квадратный метр. Учитывая цену остальных составляющих, квадратный метр отапливаемой площади составляет около 2000 рублей, что подразумевает внушительную стоимость помещения в целом.Но если сравнивать водяной пол, выполненный из трубопроводов из сшитого полиэтилена (или металлопластика), с электрическим, то первый функционирует от котла, поэтому может окупиться уже через 5 лет.

Какие трубы для водяного теплого пола лучше, выбор производителя. Термостойкие трубы Icaplast pe-rt Что такое полиэтиленовые трубы

Труба из полиэтилена повышенной термостойкости ПЭ-РТ (тип 2) применяется в системах питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, водяного низкотемпературного (до 80°С) отопления, водяного теплого пола и стен, обогрева грунта, а также технологических трубопроводов, транспортирующих жидкости, не агрессивные к материалам труб.Классы эксплуатации по ГОСТ 32415-2013 — 1, 2, 4, ХВ.

Трубы

VALTEC PE-RT соединяются с помощью пресс-фитингов (VTm.200, VTc.712), которые также используются для соединения металлополимерных труб. Для соединений стандартов «конус» и «евроконус» можно использовать компрессионные фитинги VTc.4410, VTc.709. При монтажных работах следует руководствоваться инструкциями, изложенными в технических паспортах на указанную арматуру.

Расчетный срок службы — 50 лет. Форма поставки — отрезки по 200 м в бухтах. Стоимость трубы указана за 1 погонный метр.

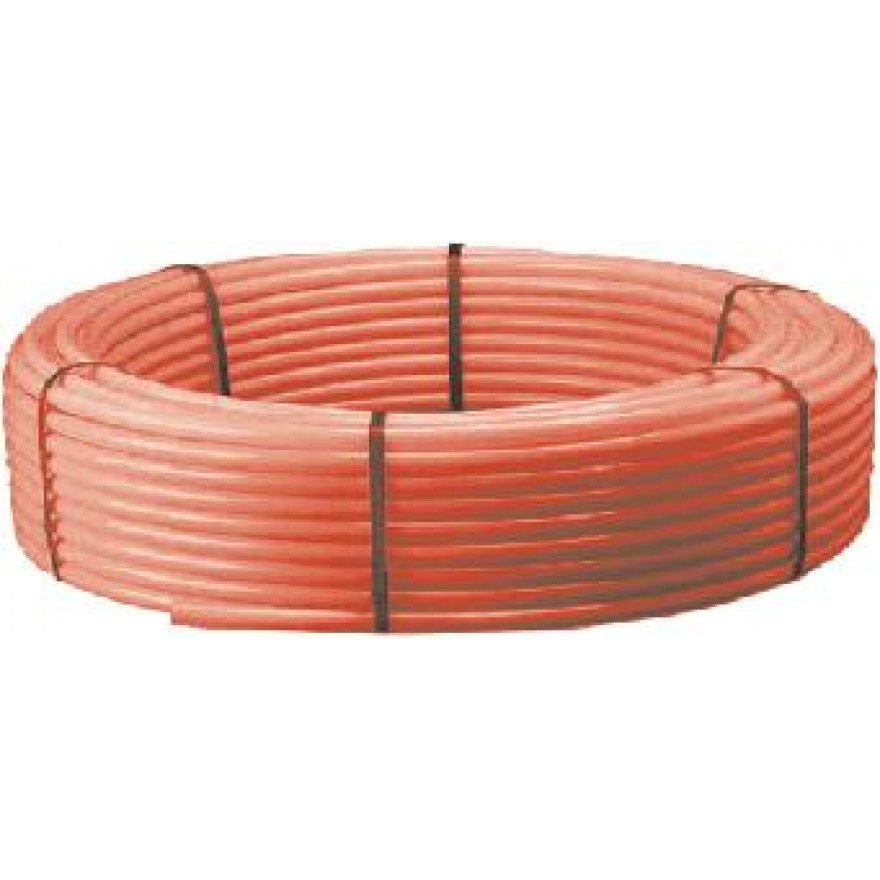

Труба VALTEC PE-RT

Технические характеристики полиэтиленовой трубы Valtec:

Производитель: Valtec
Страна производитель: Италия
Тип материала трубы: Полиэтилен
Область применения: Для систем горячего, холодного водоснабжения и отопления
Сечение трубы: Круглая
Наружная0 (мм)
Внутренний диаметр: 12,0 (мм)
Толщина стенки трубы: 2,0 (мм)
Максимальная рабочая температура: 80,0 (град.)
Максимальная кратковременно допустимая температура: (deg 90,0003) .)
Гарантийный срок: 10 лет)

Логистика: Поставляется в отсеках по 200 м.

Купить Пе-рт трубы Valtec для теплого пола в Москве в компании Теплодома-мск

Система водяного теплого пола в последние годы стала лидером по сравнению с радиаторным и другим отоплением в частном и загородном строительстве. Многие водяные теплые полы стали использовать как основное и единственное отопление в частном загородном доме. О качестве труб, материалах, из которых они изготовлены, задумываются не только заказчики, но и люди, самостоятельно собирающие такую ​​систему.

Какие трубы лучше для водяного теплого пола — обзор материалов и производителей

Основная информация о трубах как для теплого пола, так и для других систем (отопления и водоснабжения) которую нужно знать — это производитель трубы и страна происхождения … Так как неважно из какого материала сделана труба, если она произведена не по технологии, с экономией на качестве сырья и контролем качества, то такая труба долго не прослужит. Как и в случае с другими продуктами, хорошая труба для теплого пола не может стоить дешево.

Основные свойства и параметры труб, используемых в напольном и панельном отоплении

При выборе трубы для монтажа в теплый пол частного загородного дома или квартиры в многоэтажке отталкиваются не только от качества трубы и ее применимости в конкретном случае, но и от удобства монтажа . Для человека, который впервые будет устанавливать в своем доме теплый пол, будет удобнее и приятнее работать с трубой более гибкой и держащей форму, чем с жесткой и неподатливой, а это тоже нужно необходимо учитывать, так как это может дополнительно повлиять на качество (равномерность) теплого пола.

Какой материал больше подходит для труб теплого пола

Металлопластиковые трубы

Металлопластиковые трубы – первые и самые популярные до недавнего времени полимерные трубы для теплого пола.Если смотреть в разрезе, такая труба состоит из двух слоев полимера, между которыми находится слой алюминиевой фольги толщиной 0,2 мм и более. Самая известная труба для теплого пола – труба Henco. В последнее время он не пользуется особой популярностью, поскольку стоимость трубы достаточно высока. За счет использования сшитого полиэтилена PEX и высококачественного клея для склеивания слоев.

В отличие от Henco, другие европейские производители перешли на выпуск металлопластиковых труб из термостойкого полиэтилена PE-RT. Удлинение этого материала при нагреве в несколько раз меньше, чем у сшитого полиэтилена РЕХ, соответственно надежность такой трубы при резких перепадах температур выше. Так многие китайские производители используют сшитый полиэтилен, а учитывая экономию на других материалах, общее качество трубы получается довольно низким, поэтому на форумах много плохих отзывов о отслаивании труб, растрескивании наружного слоя (боится ультрафиолета).

Наличие алюминиевой фольги в составе металлопластиковой трубы позволяет полностью избежать попадания кислорода в теплоноситель и уменьшить линейное удлинение до 5 раз.

Если вы решили использовать металлопластиковую трубу, то лучше остановиться на европейских производителях.

1. Uponor (PE-RT / AL / PE-RT) Германия
2. Германия
3. HENCO (PEXc/AL0.4vmm/PEXc) Бельгия
4. APE, STOUT (PEXb / Al / PEXb) Италия
5. COMPIPE (PEXb/Al/PEXb) Россия (Применение до 5 класса эксплуатации)
6. Valtec, Altstream и др. Россия-Китай

Трубы из сшитого полиэтилена

Сшитый полиэтилен в настоящее время является самым популярным материалом для труб теплого пола.Мы не будем останавливаться на описании этого материала, потому что информации наберется на целую статью, и мы расскажем, на каких вариантах труб лучше остановиться.

Наибольший процент сшивки (от 75%) в методе пероксидной сшивки имеют трубы РЕХа. Самый дорогой метод, используемый европейскими производителями. Силановый метод сшивки РЕХb является наиболее распространенным, уровень сшивки довольно высок, но например в США такие трубы запрещены к использованию из-за наличия вредных химических соединений.Также считается, что свои прочностные свойства труба РЕХб получает только при работе трубы с теплоносителем.

В процессе воздействия на материал заряженных частиц получается 60% сшитый полиэтилен PEXc. Продукт облучается в твердом состоянии. Основные недостатки метода – неоднородность материала в результате, но есть и преимущества – сшитый полиэтилен приобретает повышенную эластичность.

С увеличением степени сшивки повышаются прочность, термостойкость, стойкость к агрессивным средам и ультрафиолетовым лучам.Однако по мере увеличения степени сшивания повышается хрупкость и снижается гибкость получаемого трубопровода. Если степень сшивания полиэтилена довести до 100 %, то его свойства будут аналогичны стеклу.

Самой большой проблемой при выборе конкретного производителя и трубы является низкое качество сшивки у труб китайского производства, а также у некоторых представителей российского. Еще одним недостатком таких труб является жесткость трубы, она плохо держит форму и после изгиба пытается принять прежнюю форму и поэтому работать с ней сложнее, чем с металлопластиковой трубой, особенно для неопытный установщик.

Недостатком PEX является то, что он проницаем для кислорода. Вода в трубопроводах без кислородной защиты через определенное время насыщается кислородом, что может привести к коррозии элементов системы. Для снижения кислородопроницаемости PEX используется тонкий слой поливинилэтилена (EVOH). Базовый слой PEX и слой EVOH соединяются клеем. Следует отметить, что слой EVOH не полностью предотвращает выделение кислорода, а лишь снижает кислородопроницаемость до значения 0.05–0,1 г/м3·сут, что приемлемо для систем отопления. В трубе PEX-EVOH антидиффузионный слой выполнен снаружи, т.е. труба имеет трехслойную структуру: PEX-клей-EVOH. На рынке есть и пятислойные (PEX-клей-EVOH-клей-PEX) трубы, но испытания показали, что трехслойная структура более надежна. Это заблуждение, что внешний слой EVOH в трехслойной конструкции подвержен истиранию.

Еще одним недостатком труб PEX является большое линейное удлинение, поэтому такие трубы практически не используются для наружной прокладки, а только для скрытой.

Одним из преимуществ трубопроводов из сшитого полиэтилена является эффект памяти. Память формы очень полезна для редактирования. Если при монтаже трубопровода образуется излом, сдавливание или другая деформация, то ее можно легко устранить прогревом трубопровода до температуры 100–120 °С. (Однако паспорт на российско-китайскую трубу Valtec говорит: «В случае «перегиба» поврежденный участок трубы необходимо удалить».

На трубопроводах, покрытых антидиффузионным слоем после реставрации, образуются складки.В этих местах антидиффузионный слой отслаивается от слоя PEX. Этот дефект практически не влияет на характеристики трубопровода, так как основную несущую способность трубопровода определяет полностью восстановившийся слой РЕХ. Незначительный отрыв антидиффузионного слоя незначительно увеличивает кислородопроницаемость трубопровода.

Трубы из сшитого полиэтилена и особенно РЕХа европейского производства лучше других полимерных труб для использования не только в теплом полу, но и в радиаторном отоплении скрытым способом.

Какие трубы можно найти в продаже:

1. Германия
2. UPONOR COMFORT PIPE PLUS PE-Xa EVOH Германия (применение до 5 класса, теплый пол и радиаторы)

(применение до 5 класса эксплуатации) ЛУЧШИЙ ВЫБОР по ЦЕНЕ-КАЧЕСТВУ

3. SANEXT «Теплый пол» PE-Xa Россия-Европа (применение до 4 класса эксплуатации)
4. Россия-Китай (применение до 4 класса эксплуатации)

Термостойкий полиэтилен PE-RT

Термостойкий полиэтилен PE-RT часто называют сшитым полиэтиленом. Но технология производства такого полиэтилена следующая. В химической реакции «плоский» бутен заменяется октиленом (формула С8Р16), имеющим разветвленную в пространстве структуру. В дальнейшем он образует рядом с основной цепью боковые ответвления, представляющие собой переплетенные мономерные цепи. Они связаны друг с другом за счет механического переплетения ветвей, а не за счет межатомных связей.

Трубы

PE-RT в основном используются для теплых полов, где температура и давление ниже, чем в системах водоснабжения и отопления.Хотя производители труб PE-RT, и проводя свою маркетинговую политику, заявляют: свойства их труб такие же, как у труб из сшитого полиэтилена PEX. Однако это вызывает сомнения, так как PE-RT является обычным термопластом с ограниченной общей стойкостью к высоким температурам и давлениям в системах горячего водоснабжения, что подтверждается гидравлическими испытаниями и последующей практикой.

Сравнение кривых регрессии, полученных независимым Институтом полимеров Bodycoat (Бельгия), показывает, что долговечность труб PE-X выше, и кривой регрессии, показывающей потерю способности выполнять рабочие функции с течением времени для термостойкого полиэтилена PE-RT имеет характерный излом (потеря прочности при длительной эксплуатации) уже при 70°С.

БиоПайп (ПЕРТ) Россия

Самый доступный вариант с высоким качеством

Трубы из нержавеющей стали и меди

Эти виды труб практически не используются при монтаже теплых полов, и основные причины – высокая цена. В связи с тем, что полиэтиленовые трубопроводы лучших немецких производителей в 2 раза дешевле труб из металла, а срок службы более 50 лет (в теплом полу), в таких трубах нет необходимости.Монтаж пола из медных труб обходится дороже, а монтажник таких полов должен иметь большой опыт и квалификацию.

выводы

Что касается других видов оборудования и материалов, то при выборе конкретного производителя мы рекомендуем выбирать европейских производителей. Дело в том, что европейский производитель должен определяться по штрих-коду и надписи «Сделано в…». Многие продавцы предлагают итальянскую трубку, но не могут подтвердить, что она произведена в Италии, потому что на самом деле трубка произведена в Китае, а настоящая родина бренда – Россия. И конечно, если труба произведена в Европе, то цена на такую ​​трубу будет не самой низкой, ведь качество не может быть дешевым. Если вы сравниваете недорогую немецкую трубу и дорогую китайскую, решите для себя, насколько вы уверены в реальных характеристиках и качестве китайской трубы, например, в уровне сшивки сшитого полиэтилена.

Если делать выводы по материалам для труб теплого пола, то наши специалисты располагают материалы в такой последовательности, начиная с лучших:

1. Сшитый полиэтилен PEXa с антидиффузионным слоем
2. Армированный пластик с внутренним слоем PE-RT
3. Сшитый полиэтилен PEXb, c
4. Термостойкий полиэтилен PE-RT

Доступные размеры:

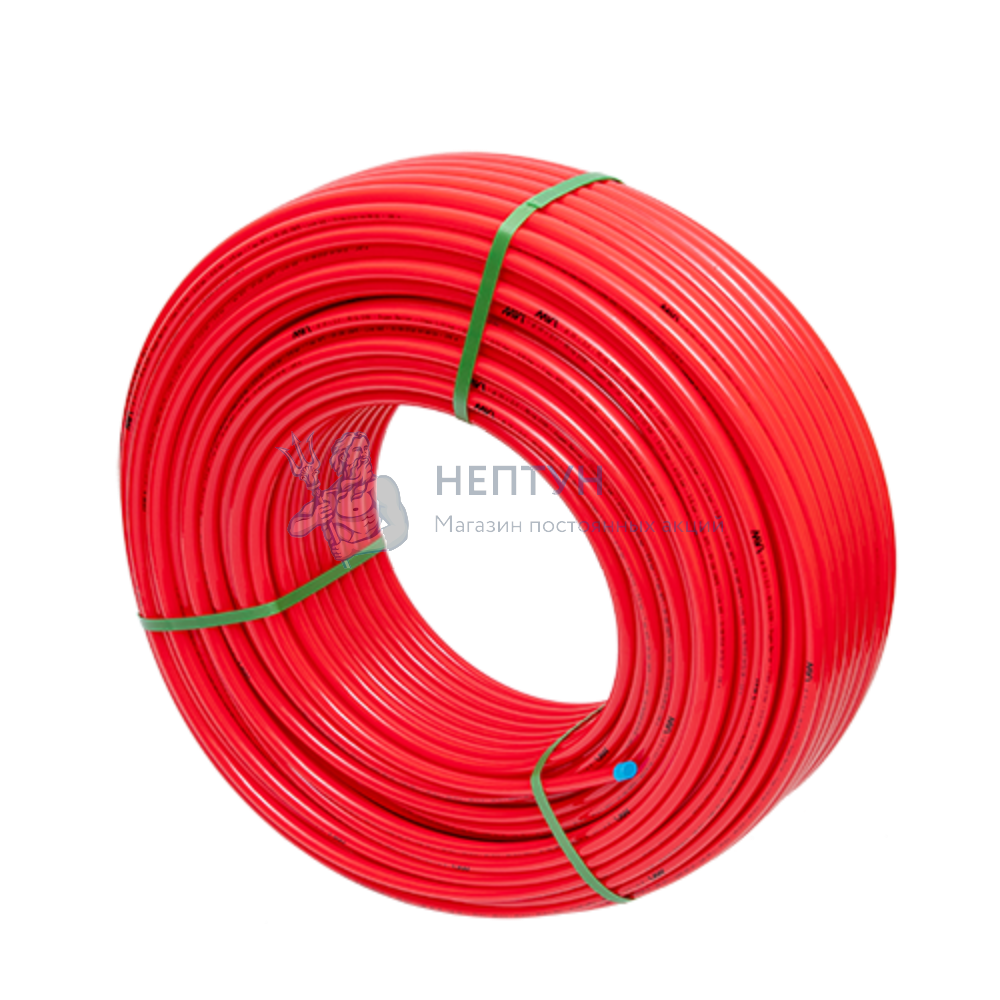

Труба напорная КОМПАЙП ТМ из полиэтилена повышенной термостойкости (ПЭТ) с барьерным (антидиффузионным) слоем из этиленвинилового спирта (ЭВОН) предназначена для строительства и ремонта внутренних сетей холодного, горячего водоснабжения и радиаторных отопление зданий, в том числе теплые полы (классы эксплуатации 1, 2, 4, ХВ по ГОСТ 32415-2013).

Трубы

PERT/EVOH COMPIPETM идеально подходят для низкотемпературных систем напольного отопления.

Труба

PERT/EVOH COMPIPETM изготовлена ​​из термостабилизированного полиэтилена нового поколения DOWLEX 2388 PE-RT Type II производства Dow Chemical Company. DOWLEX 2388 — полиэтилен с высокой термостойкостью и стойкостью к старению получают методом направленного пространственного образования боковых связей в макромолекулах полимера путем сополимеризации бутена и октена (рис. 1). В процессе синтеза вокруг основной цепи образуется область взаимно переплетающихся цепей, благодаря чему соседние макромолекулы переплетаются, образуя пространственное сцепление.Благодаря такой структуре PERT, как и PEX, обладает повышенной длительной термостойкостью и прочностью, но сохраняет гибкость, присущую обычному полиэтилену.

Рис. 1. Синтез полиэтилена с повышенной термостойкостью – сополимеризация бутена и октена.

Труба PERT/EVOH COMPIPE TM соответствует требованиям СНиП 41-01-2003, предписывающим применение полимерных труб в системах отопления с показателем кислородопроницаемости не более 0,1 г/м 3 в сутки (также требованиям ГОСТ 32415-2013, DIN 4726).

Характеристики труб приведены в таблице 1.

Таблица 1

Название индикатора	КОМПАЙП ТМ PERT / EVOH
Наружный диаметр, мм	16		20
Внутренний диаметр, мм	12		16
Толщина стенки, мм	2,0		2,0
код продавца	1620200-5 /1620100-5		2020100-5
Длина рулона, м	200/600		100
Серия S	3,5		4,5
Стандартное соотношение размеров SDR	8		10
Вес 1 р. м. трубы, г	82		131
Объем жидкости в 1 п.м. трубы, л	0,113		0,201
Рабочая температура	(0 ÷ 80) ºС
Аварийная температура (не более 100 часов)	100°С
Максимальное рабочее давление 1, 2, 4 сорта	0,8 МПа		0.6 МПа
Максимальное рабочее давление при температуре 20°С	1,0 МПа
Коэффициент линейного теплового расширения	(1,95х10 -4) К -1
Изменение длины трубы после прогрева при температуре 120°С в течение 60 минут	менее 2%
Эквивалентный коэффициент шероховатости зерна	0,004
Коэффициент теплопроводности	0. 4 Вт/мК
Диффузия кислорода	менее 0,1 г/м 3 в сутки
Гарантийный срок, лет	10
Срок службы при соблюдении правил монтажа и эксплуатации, лет	50

Таблица 2. Таблица характеристик классов эксплуатации по ГОСТ Р 32415-2013

Класс обслуживания	Т раб, °С	Время в Т паб, год	T max, °С	Время при Т max, год	Т авар, °С	Время в Таваре, ч	Область применения
1	60	49	80	1	95	100	Горячее водоснабжение (60 о С)
2	70	49	80	1	95	100	Горячее водоснабжение (70 о С)
4	20	2,5	70	2,5	100	100	Высокотемпературный наружный обогрев . Низкотемпературное отопление Нагревательные устройства
	40	20
	60	25
5	20	14	90	1	100	100	Высокотемпературный нагрев Нагревательные устройства
	60	25
	80	10
ХВ	20	50	—	—	—	—	Холодное водоснабжение
В таблице используются следующие обозначения: Т раб — рабочая температура или сочетание температур транспортируемой воды, определяемое областью применения; T max — максимальная рабочая температура, действие которой ограничено по времени; Т авар — аварийная температура, возникающая в аварийных ситуациях при нарушении систем регулирования. КАК ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарной наработкой трубопровода при температурах Т раб, Т макс, Т авар и составляет 50 лет. Например, для класса 4 расчет следующий: 2,5 года (при 20°С) + 20 лет (при 40°С) + 25 лет (при 60°С) + 2,5 года (при 100°С) = 50 лет

Таблица 3. Характеристики набивки труб COMPIPE TM PERT/EVOH

Труба имеет сертификат соответствия в системе Ростест по ГОСТ 32415-2013, свидетельство о государственной регистрации.

Трубы пластиковые для водоснабжения — выдерживают температуру от -70°С до 110°С (указаны min и max температурные режимы), имеют синее покрытие. Для газоснабжения – имеет желтый или оранжевый цвет.

Производство труб PERT

Напорная труба ПНД изготовлена ​​из полиэтилена и имеет защитный слой. Производители используют различные покрытия (защиту) из модифицированных добавок, минералов, свето- и термостабилизирующих составов на основе пропилена и полипропилена.

Способы подключения

Для соединения труб из полиэтилена повышенной термостойкости применяются те же способы, что и для сшитого ПЭ:

• Скользящая фурнитура. Установка доступна специалисту любой квалификации. Они в основном используются для труб малого диаметра.
• Компрессионные фитинги. Полиэтилен заполняет все пространство стыка, поэтому соединение надежное, а монтаж быстрый.
• Электроарматура. Самый надежный способ подключения.
• Фланцы. Применяется для труб большого диаметра и для соединения участков ответственных трубопроводов.

Соединение полиэтиленовых труб с трубами из другого материала (ПП, ПА, ПБ, металл) применяются переходные разъемные и неразъемные муфты.

Установка трубы PERT

Установка осуществляется несколькими способами:

• Траншейный метод без использования песчаной засыпки.
• Для прокладки используются в т.ч. и щадящие методы.
• Различные виды бурения, например, горизонтально-направленное.
• Бестраншейная прокладка проколом с пневмопробойником.
• Возможна прокладка в неустойчивых грунтах плугово-роторным способом, а также в других грунтах (скальный грунт, крупнозернистый, исключая валунный, щебеночный, галечно-гравийный).
• Ротационная выемка грунта — обратная засыпка.
• Бестраншейная реставрация без демонтажа старой — перебазировка.
• На текущий ремонт наружных систем — реновация.

Сегодня, к сожалению, маркетинговые ходы и рекламные уловки все больше влияют на различные технические решения и выбор того или иного материала и оборудования для проекта. Все чаще вместо полноценного технического паспорта или каталога на оборудование у проектировщиков на столе лежат рекламные буклеты и брошюры, по которым они осуществляют подбор. То, что недопустимо писать в серьезной технической литературе, перекочевывает на страницы подобных брошюр.Часто маркетологи присваивают своему продукту завышенные или несуществующие показатели, вводя инженеров в заблуждение. Как правило, выдающиеся технические характеристики оборудования в буклетах преподносятся как неоспоримые преимущества. И наоборот, любая техническая информация о конкурентных продуктах представлена ​​в виде существенных и неустранимых недостатков.

Все эти факторы в итоге приводят к неправильному выбору материалов и оборудования, что в итоге может привести к аварийной ситуации. Вина в данном случае ложится на плечи инженера-конструктора, так как любой производитель наряду с красочной рекламой, торжествующе описывающей все прелести продукта, имеет либо сноски мелким шрифтом, либо тщательно спрятанный от человеческого глаза технический паспорт с реальные данные.Чаще всего рекламные проспекты содержат информацию, не противоречащую паспортным данным, но преподнесенную таким образом, что у людей создается ложное представление о реальных технических особенностях товара. Например, фразы «труба выдерживает температуру 95 ºС и давление 10 бар» и «труба выдерживает температуру 95 ºС при давлении 10 бар в течение 50 лет» принципиально отличаются друг от друга. В первом случае задается загадка: способна ли труба выдерживать температуру теплоносителя 95 ºС и 10 бар одновременно, или это две критические точки приложения этой трубы? И самое главное, нет временного показателя, то есть неизвестно, сколько трубопровод выдержит эти параметры — пять минут, час или 50 лет?

В этой статье собраны основные маркетинговые уловки и мифы, распространяемые производителями труб из сшитого полиэтилена (PEX).

1-я группа мифов — о превосходстве одного метода сшивания над другим

Практически каждый производитель труб PEX утверждает, что метод сшивания их труб самый лучший, а другие не годятся. Только полиэтилен, сшитый по их методике, будет иметь повышенные прочностные характеристики и показатели надежности.

Для начала хотелось бы напомнить вам некоторые сведения о сшивке полиэтилена. Под сшиванием понимается создание пространственной решетки в полиэтилене высокой плотности за счет образования объемных поперечных связей между макромолекулами полимера. Относительное количество образующихся сшивок в единице объема полиэтилена определяется показателем «степень сшивания». Степень сшивки представляет собой отношение массы полиэтилена, покрытого объемными связями, к общей массе полиэтилена. Всего известно четыре промышленных способа сшивки полиэтилена, в зависимости от которых сшитый полиэтилен индексируется соответствующей буквой.

Таблица 1. Виды сшивки полиэтилена

Пероксидная сшивка (метод «а»)

Метод «а» представляет собой химический метод сшивания полиэтилена с использованием органических пероксидов и гидропероксидов.

Органические пероксиды — это производные пероксида водорода (HOOH), в которых один или два атома водорода заменены органическими радикалами (HOOR или ROOR). Наиболее популярным пероксидом, используемым в производстве труб, является диметил-2,5-ди-(бутилперокси)гексан. Пероксиды относятся к категории особо опасных веществ. Их производство является технологически сложным и дорогостоящим процессом.

Для получения ПЭХ по способу «а» полиэтилен расплавляют вместе с антиоксидантами и пероксидами перед экструзией (процесс Томаса Энгеля), рис.1,1 … При повышении температуры до 180–220 ºС перекись распадается с образованием свободных радикалов (молекул со свободной связью), рис. 1.2 . Пероксидные радикалы отнимают у атомов полиэтилена один атом водорода, что приводит к образованию свободной связи у атома углерода ( рис. 1.3 ). В соседних макромолекулах полиэтилена атомы углерода со свободными связями объединяются ( рис. 1.4 ). Количество межмолекулярных связей составляет 2–3 на 1000 атомов углерода. Процесс требует строгого контроля температуры в процессе экструзии, при предварительном сшивании и при дальнейшем нагреве трубы.

Способ «а» самый затратный. Гарантирует полное объемное покрытие массы материала действием пероксидов, так как они добавляются в исходный расплав. Однако при этом способе требуется прошивка не менее 75% (по российским стандартам — не менее 70%), что делает трубы из этого материала более жесткими по сравнению с другими способами прошивки.

Силановая сшивка (метод « б »)

Метод «б» представляет собой химический метод сшивания полиэтилена с использованием органосиланидов.Органосиланиды представляют собой соединения кремния с органическими радикалами. Силаниды являются ядовитыми веществами.

В настоящее время винилтримегаксилоксан (H 2 C = CH) Si(OR) 3 ( рис. 2.1 ). При нагревании связи винильной группы разрушаются, превращая ее молекулы в активные радикалы ( рис. 2.2 ). Эти радикалы замещают атом водорода в макромолекулах полиэтилена ( рис. 2.3 ). Затем полиэтилен обрабатывают водой или водяным паром, при этом органические радикалы присоединяют молекулу водорода из воды и образуют устойчивый гидроксид (органический спирт).Соседние полимерные радикалы замыкаются посредством связи Si-O, образуя пространственную решетку ( рис. 2.4 ). Вытеснение воды из PEX ускоряется с помощью оловянного катализатора. Окончательный процесс сшивания происходит уже в твердой стадии изделия.

Радиационная сшивка (метод «с»)

Метод «в» заключается в воздействии на группу С-Н потока заряженных частиц ( рис. 3.1 ).Это может быть поток электронов или гамма-лучей. При этом разрушается часть связей C-H. Атомы углерода соседних макромолекул, из которых был выбит атом водорода, соединяются друг с другом ( рис. 3.3 ). Облучение полиэтилена потоком частиц происходит после его формирования, то есть в твердом состоянии. К недостаткам этого метода можно отнести неизбежную неравномерность сшивания.

Электрод нельзя расположить так, чтобы он был равноудален от всех участков облучаемого изделия.Поэтому полученная труба будет иметь неравномерную сшивку по длине и толщине.

В качестве источника излучения чаще всего используется циклический ускоритель электронов (бетатрон), относительно безопасный как в производстве, так и в использовании готовой трубки.

Несмотря на это, во многих странах Европы производство труб, сшитых методом «с», запрещено.

Для снижения стоимости процесса сшивания в качестве источника излучения иногда используется радиоактивный кобальт (Co 60).Этот способ безусловно дешевле, так как труба просто помещается в камеру с кобальтом, однако безопасность использования таких труб весьма сомнительна.

Заблуждение № 1 : «Поперечная сшивка (PEX-a) лучше других по прочности получаемого материала, т.к. регламентированная минимальная степень сшивки для этого метода выше, чем для других методов. И чем выше степень сшивки PEX, тем прочнее материал»

Действительно, ГОСТ Р 52134 регламентирует разную минимально допустимую степень сшивки труб PEX для разных способов изготовления (табл.один ), и правда, что с увеличением степени сшивки прочность труб возрастает.

Однако сравнивать степень сшивки РЕХ-а, РЕХ-б и РЕХ-с недопустимо, так как молекулярные связи этих материалов, образующиеся в результате сшивки, имеют разную прочность, и поэтому даже эти виды полиэтилена сшиты в одинаковой степени будут иметь разную силу. Энергия связи типа СС, образующаяся в полиэтилене, сшитом по способу «а» и «с», составляет около 630 Дж/моль, а энергия связи типа Si-С, образующаяся в полиэтилене , сшитая по методу «б», составляет 780 Дж/моль.На физико-химические и технические свойства влияет также взаимодействие макромолекул за счет водородных связей, возникающих в полимере из-за наличия полярных групп и активных атомов, а также образование ассоциатов в результате взаимодействия самих поперечных связей. . В первую очередь это характерно для силанольно-сшитого полимера, где имеется большое количество силанольных групп, способных образовывать в аморфных областях дополнительные узлы, повышающие плотность структурной сетки (которая на 30 % выше, чем у пероксида и 2.в 5 раз выше, чем при радиационной сшивке) и снижают деформируемость при высоких температурах.

Стендовые испытания труб из сшитого полиэтилена показывают некоторое преимущество силынового сшивания. Так, при температуре испытаний 90°С для труб диаметром 25 мм и длиной 400 мм давление разрушения труб из РЕХ-а, РЕХ-б и РЕХ-с составило 1,72, 2,28 и 1,55 МПа, соответственно (В. С. Осипчик, Е.Д. Лебедева, «Сравнительный анализ эксплуатационных свойств полиолефинов, сшитых различными способами, и улучшение физико-химических характеристик силанольно-сшитого полиэтилена», 24 мая 2011 г.).

Таким образом, утверждения о том, что PEX является наиболее прочным материалом из-за большей степени сшивания, не соответствуют действительности. Этот фактор является скорее недостатком, чем достоинством данного метода сшивания.

Способ сшивания не самый важный показатель трубы при ее выборе. В первую очередь следует убедиться, что полиэтилен, из которого сделана труба, действительно сшит. Некоторые производители не шьют или вообще не шьют трубу, и указывают те же характеристики, что и для качественных труб PEX.

Например, в мае 2013 года трубы GROSS были изъяты из обращения в Украине. Под этой маркой распространялись трубы из сшитого полиэтилена, сами трубы имели маркировку PEX ( рис. 4 ), но на самом деле эти трубы состояли из обычного несшитого полиэтилена, стоит ли говорить об их эксплуатационных характеристиках? Есть простой способ определить, что перед вами – сшитый полиэтилен или подделка из обычного полиэтилена. Для этого отрезок трубы необходимо нагреть до температуры 150–180 ºС, обычный полиэтилен при этой температуре теряет форму, а сшитый за счет межмолекулярных связей сохраняет форму даже при таких высоких температурах ( рис.5 ).

Рис. 4. Маркировка на трубе G ross

Рис. 5. Трубы Gross (образец 7) и VALTEC PEX-EVOH (образец 6) поле прогрева в печи в течение 30 мин при температуре 180 ºС

Заблуждение №2: «Только полиэтилен шьют по схеме «а». «метод обладает свойствами температурной памяти, полиэтилены, сшитые другими способами, этим свойством не обладают».

Что в данном случае понимается под «эффектом температурной памяти»? Суть этого эффекта заключается в том, что предварительно деформированная труба после нагрева восстанавливает свою первоначальную форму, которую она имела до деформации.Это свойство проявляется за счет того, что при изгибе и деформации молекулярно связанные участки сжимаются или растягиваются, накапливая при этом внутренние напряжения. После прогрева в местах деформации эластичность материала снижается. Внутренние напряжения, накапливающиеся при деформации, создают силы в толще «размягченного» материала, направленные в сторону исходной формы трубы. Под действием этих усилий трубы имеют свойство восстанавливаться.

Рис.6.1. Разорванная труба VALTEC РЕХ — EVOH (способ сшивания — PEX-b) и его восстановление после нагревания до 100°С

Рис. 6.2. Разрушение трубы РЕХ с антидиффузионным слоем и ее восстановление после нагрева до 100°С

Рис. 6.3. Разорванная труба из PEX — с без антидиффузионного слоя и восстановление его после нагрева до 100°С (неокрашенный сшитый полиэтилен становится прозрачным при высоких температурах)

Рисунок 6.1 – 6.3 показано восстановление труб с различными способами сшивки после перегибов. При всех способах сшивания трубы восстанавливали свою первоначальную форму. На трубах, покрытых антидиффузионным слоем после ремонта, образовались складки. В этих местах антидиффузионный слой отслоился от слоя PEX. На работоспособность трубы это не влияет, так как рабочим слоем является слой PEX, который полностью восстановился.

Эффект памяти присущ любому сшитому полиэтилену.Единственная разница между РЕХ-а в технике восстановления заключается в том, что РЕХ-а сшивается во время экструзии, и первоначальная форма, которую трубопровод стремится вернуть, является прямой. РЕХ-б и РЕХ-с, как правило, после формирования сшивают в бухты, и, соответственно, форма, к которой будут стремиться трубопроводы, представляет собой окружность с радиусом, равным радиусу бухты.

Заблуждение №3: «Сшивание методом б не обеспечивает требуемой гигиены труб, так как силаниды, используемые при производстве этих труб, токсичны.

Действительно, кремнеземы (SiH 4 — Si 8 H 18), используемые для получения PEX-b, чрезвычайно ядовиты. Однако кремнеземы для сшивания полиэтилена используются только в кабельной промышленности. Для производства труб используются органосиланиды, которые также ядовиты, но их отличительной особенностью является то, что при сшивании они либо полностью переходят в химически связанное состояние, либо переходят в химически нейтральный органический спирт, который вымывается при гидратации. трубопроводов.На сегодняшний день наиболее распространенным реагентом для сшивания полиэтилена по способу «б» является винилтриметоксилан (упрощенная формула: C 2 H 4 Si(OR) 3 ).

Основным показателем безопасности трубопроводов и арматуры является гигиенический сертификат. Только трубы и фитинги, на которые имеется данный сертификат, допущены к установке в системах питьевого водоснабжения.

Заблуждение № 4: «Только для труб РЕХ-а степень сшивки равномерна по всему сечению, а для других труб сшивка неравномерна.

Основным преимуществом сшивания «а» является то, что пероксиды добавляются в расплав полиэтилена перед экструзией в трубу, и труба сшивается равномерно с учетом температур и дозировок пероксидов.

Когда трубопроводы из сшитого полиэтилена не получили широкого распространения, сшивание b и c имело недостаток неравномерности сшивания по длине и ширине трубопровода. Однако когда объем производства труб достиг нескольких километров в неделю, встал вопрос о повышении качества и автоматизации этих видов сшивки.Силановым методом можно равномерно сшить трубопровод, подобрав правильную дозировку реагентов, точно выдерживая температурно-временные параметры обработки трубы, а также применяя катализаторы (олово).

Кроме того, современный способ добавления силана отличается от исходного тем, что если раньше силан добавляли в расплав полиэтилена при экструзии (метод B-SIOPLAST), то сейчас, как правило, силан предварительно смешивают с перекисью и некоторыми количество полиэтилена и только затем добавляется в экструдер (метод B-MONOSIL).

Заводы, выпускающие большие объемы труб, давно методом проб и ошибок вывели идеальную технологию сшивки, а автоматизация производства позволила получить трубы со стабильными характеристиками. Таким образом, проблема неравномерной сшивки трубопровода остается только на небольших неавтоматизированных производствах.

Заблуждение № 5: «ПЭРТ является разновидностью сшитого полиэтилена, и не уступает ему по характеристикам».

Термостойкий полиэтилен PERT – относительно новый материал, используемый для производства труб.В отличие от обычного полиэтилена, в котором в качестве сополимера используется бутен, в PERT сополимером является октен (октилен C 8 H 16). Молекула октена имеет вытянутую и разветвленную пространственную структуру. Образуя боковые ответвления основного полимера, сополимер создает вокруг основной цепи область переплетенных сополимерных цепей. Эти ответвления соседних макромолекул образуют пространственную адгезию не за счет образования межатомных связей, как в ПЭХ, а за счет слипания и переплетения их «ответвлений»

Термостойкий полиэтилен обладает рядом свойств сшитого полиэтилена: устойчивость к высоким температурам и ультрафиолетовым лучам. Однако этот материал не обладает долговременной устойчивостью к высоким температурам и давлению, а также менее устойчив к кислотам, чем PEX. На рис. 7 представлены графики длительной прочности сшитого полиэтилена РЕХ и высокотемпературного полиэтилена ПЭТ, взятые из ГОСТ Р 52134-2003 с изменением №1. Как видно из графиков, сшитый полиэтилен мало теряет в прочности со временем, даже при высоких температурах. При этом график падения прочности прямой и легко предсказуемый.Для PERT график имеет излом, и при высоких температурах этот излом возникает после двух лет эксплуатации. Точка разрыва называется критической; по достижении этой точки материал начинает активно ускорять потерю прочности. Все это приводит к тому, что труба, достигшая критической отметки, очень быстро выходит из строя.

Рис. 7. Опорные кривые длительной прочности труб из PEX (слева) и PERT (справа)

Кроме того, из-за отсутствия связей между макромолекулами PERT не обладает свойствами тепловой памяти.

Заблуждение № 6: «Трубы PEX однозначно можно использовать для систем радиаторного отопления».

Условия применимости пластиковых и металлопластиковых трубопроводов на территории Российской Федерации регламентирует ГОСТ 52134-2003. Так как на прочность пластиковых трубопроводов достаточно заметно влияет время воздействия теплоносителя с определенной температурой, то для них установлены классы эксплуатации (табл.2 ), отражающие характер воздействия на трубу определенных температур в течение всего срока службы.

Таблица 2. Классы эксплуатации полимерных трубопроводов

Класс эксплуатации	Область применения	Т ведомый, °С	Время на T ведомый; года	Т не более, °С	Время в T макс, лет	Т авар, °С	Время на Т авар, ч
	Горячее водоснабжение (60°С)
	Горячее водоснабжение (70°С)
	Низкотемпературное отопление пола Высокотемпературное отопление пола
	Низкотемпературное отопление с нагревательными устройствами
	Высокотемпературный нагрев с нагревательными устройствами
	Холодное водоснабжение

В этом случае применение трубопроводов в системах отопления и водоснабжения ограничивается пунктами 5. 2.1 и 5.2.4:

«5.2.1 Трубы и фасонные части из термопластов следует применять в системах водоснабжения и отопления с максимальным рабочим давлением Р max 0,4; 0,6; 0,8 и 1,0 МПа и температурных режимах, указанных в таблице 26. Устанавливаются следующие классы эксплуатации труб и фитингов…»

«5.2.4 Могут быть установлены другие классы эксплуатации, но значения температуры должны не превышать указанных для класса 5″.

Другими словами, производитель может установить любое соотношение времени воздействия различных температур.Однако максимальную рабочую температуру нельзя устанавливать выше 90 °С. В большинстве систем отопления расчетная температура теплоносителя составляет 95 °С. Из этих данных следует вывод: в старых системах трубы РЕХ не допускается использовал. И если эти трубы используются для высокотемпературного радиаторного отопления, то только в системе, которая рассчитана на максимальную рабочую температуру 90°С.

Но почему в большинстве рекламных материалов указана максимальная рабочая температура 95°С продукция производителей труб PEX? Дело в том, что в пункте 5. 2.1 ГОСТ устанавливает стандарты только на применение пластиковых труб, иными словами, регламентирует виды систем, в которых могут применяться трубы, но не сами трубопроводы, что дает производителям право писать в технических характеристиках труб практически любые рабочая температура…

«Разница всего 5 °С не сильно влияет на длительную прочность трубы » — можно услышать как оправдание использования трубы. Но труба имеет три основных параметры: температура, давление и срок службы, причем если один из параметров увеличивается, то два других неизбежно уменьшаются.Таким образом, возможно использование трубы при более высоких температурах, но следует учитывать, что это неизбежно повлечет за собой сокращение срока службы. Минимально допустимый срок службы трубопроводов по СНиП 41-01-2003 составляет 25 лет, а при скрытой прокладке трубопроводов в строительной конструкции срок службы должен быть не менее 40 лет. При повышении рабочей температуры до 95°С срок службы трубопровода сокращается до 35–40 лет в зависимости от толщины стенки, из чего можно сделать вывод, что при таких параметрах применения прокладка недопустима. трубы тайком.

Ниже приведены примеры использования пропусков поставщика при указании технических характеристик:

Рабочая температура 95 ºС при давлении 0,8 МПа не может соответствовать сроку службы 50 лет. Из графика на рис. 5 видно, что максимальный срок службы трубопровода при температуре 95 ºС составляет 8 лет.

Максимальная рабочая температура 95 ºС и срок службы 50 лет, но умалчивается, что эта температура может быть применена к трубе максимум 1 год из этих 50 лет.

Заблуждение №7: «Кислородозащитный слой трубопровода является маркетинговым ходом и не оказывает никакого влияния на работоспособность…»

Применение кислородозащитного слоя в первую очередь обусловлено выполнением требований СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха» п.6.4.1

«… Трубы полимерные, применяемые в отоплении системы совместно с металлическими трубами (в том числе в системах наружного теплоснабжения) или с приборами и оборудованием, имеющими ограничения по содержанию растворенного кислорода в теплоносителе, должны иметь кислородопроницаемость не более 0. 1 г/м сут…»

Кислородопроницаемость трубы из сшитого полиэтилена с толщиной стенки 2 мм и диаметром 16 мм при температуре воздуха 20 ºС составляет 670 г/м³·сут. Очевидно , обычная труба из сшитого полиэтилена не соответствует требованиям этого СНиП.Требования СНиП появились не случайно, дело в том, что в системах отопления и теплоснабжения используется специально подготовленный теплоноситель.Вода в котлах или тепловых пунктах деаэрируют с помощью специальных установок.Все это делается для того, чтобы предотвратить коррозию стальных и алюминиевых элементов системы, которые, так или иначе, присутствуют в любой системе.

Чтобы понять пагубное влияние кислорода в охлаждающей жидкости, поясним сам процесс коррозии стали. Сталь корродирует как в воде, в которой растворен кислород, так и в деаэрированной воде, но процесс несколько иной.

В бескислородной воде коррозия протекает следующим образом: под действием воды часть атомов железа переходит в раствор, в результате чего на поверхности накапливается отрицательный заряд атомов железа (Fe 2+ + 2e — ). стальная поверхность.В воде из-за наличия примесей образуются катионы и анионы Н+ и ОН-. Ионы железа с отрицательным зарядом, перешедшие в раствор, соединяются с анионами водородной группы, образуя плохо растворимый в воде гидрат железа (именно это вещество придает теплоносителю коричневый, ржавый цвет): Fe 2 + + 2OH — → Fe(OH) 2.

Положительно заряженные катионы водорода (H+) притягиваются к отрицательно заряженной внутренней поверхности трубы, образуя атомарный водород, который образует защитный слой на поверхности трубы (водородная деполяризация) , что снижает скорость коррозии.

Как видите, коррозия стали в отсутствие кислорода носит временный характер, пока вся внутренняя поверхность трубы не покроется защитной пленкой и реакция не замедлится.

При контакте стали с водой, содержащей кислород, коррозия протекает иначе: кислород, содержащийся в воде, связывает водород, который образует защитный слой на поверхности железа (кислородная деполяризация). А двухвалентное железо окисляется до трехвалентного:

4Fe(OH) 2 + H 2 O + O 2 → 4Fe(OH) 3 ,

nFe(OH) 3 + H 2 О + O 2 → xFeO yFe 2 O 3 zH 2 О.

В этом случае продукты коррозии не образуют защитного слоя, плотно прилегающего к поверхности металла. Это связано с увеличением объема, происходящим при переходе гидроксида железа в гидрат закиси железа, и «вспучиванием» слоя железа, подверженного коррозии. Таким образом, присутствие кислорода в воде значительно ускоряет коррозию стали в воде.

Основными компонентами, подверженными коррозии, являются котлы, рабочие колеса насосов, стальные трубопроводы, клапаны и т. д.

Каким образом кислород проникает через полиэтилен и растворяется в воде? Этот процесс называется газовой диффузией, процесс, при котором газообразное вещество может проникать сквозь толщу аморфного материала за счет разности парциальных давлений данного газа с обеих сторон вещества. Энергия, которая позволяет газу проходить через пластик, генерируется за счет разницы парциальных давлений кислорода в воздухе и кислорода в воде. Парциальное давление кислорода в воздухе при нормальных условиях равно 0. 147 бар. Парциальное давление в абсолютно деаэрированной воде равно 0 бар (независимо от давления теплоносителя) и увеличивается по мере насыщения воды кислородом.

Рис. 8. Слой EVOH трубы VALTEC PEX-EVOH при увеличении x100

Количественно оценить ущерб, который может нанести труба без кислородного барьера, несложно.

Для примера возьмем систему отопления с трубами из сшитого полиэтилена без кислородного барьера. Общая длина труб с наружным диаметром 16 мм составляет 100 м.За год работы этой системы в воду попадут:

Q = D O 2 ( d n — 2 с ) 2 л · z = 650 * (0,16 — 2 * 0,002) 2 * 100 * 3616 г кислорода = 3.

В приведенной выше формуле D O 2 — коэффициент кислородопроницаемости, для РЕХ труб с наружным диаметром 16 мм и толщиной стенки 2 мм он составляет 650 г/м 3 ·сут; d n и s — наружный диаметр трубопровода и его толщина соответственно, м, l — длина трубопровода, м, z — количество дней эксплуатации.

В охлаждающей жидкости кислород будет в виде молекул O 2 .

Массу железа, вступившего в реакцию окисления, можно рассчитать, используя стехиометрический расчет уравнений окисления двухвалентного железа (2Fe + O 2 → 2FeO) и последующего окисления в трехвалентное железо (4FeO + O 2 → 2Fe 2 О 3).

При реакции окисления двухвалентного железа его масса будет равна:

m Fe = m o2 · n Fe · M Fe/(n O 2 · M O2) = 3 416 2 56 / (1 32) = 11 956 г.

В этом расчете м Fe — масса прореагировавшего двухвалентного железа, г, м o 2 — масса прореагировавшего кислорода, г, н Fe и n О2 — количество прореагировавшего вещества: (железо, Fe, — 2 моль, кислород, = да, O 2, — 1 моль), M Fe и М О 2 — молярная масса (Fe — 56 г/моль; O 2 — 32 г/моль).

В реакции окисления трехвалентного железа его масса будет равна:

m Fe = m o2 · n Fe · M Fe/(n O 2 · M O2) = 3 416 4 56 / (3 32) = 7 970 г.

Здесь количество прореагировавшего вещества железа ( n Fe ) составляет 4 моль, кислорода ( n О2 ) — 3 моль.

Отсюда следует, что при поступлении в теплоноситель 3416 г кислорода общее количество железа, подверженного коррозии, составит 11 956 г (11,9 кг), при этом 7 970 г (7,9 кг) железа образует ржавый слой на стальных стенках, а 11 956 — 7 970 = 3 986 (3,98 кг) железа останется в двухвалентном состоянии и попадет в теплоноситель, загрязняя его. Для сравнения: если принять кислородопроницаемость трубопровода за максимально допустимую по нормам (0.1 г/м 3 в 6500 раз меньше.

Конечно, не весь кислород, поступивший в трубу, будет взаимодействовать с железом, часть кислорода будет взаимодействовать с примесями в теплоносителе, часть может попасть на станцию ​​деаэрации, где снова будет удалена из теплоносителя. Однако опасность присутствия кислорода в системе весьма значительна и отнюдь не преувеличена.

Иногда в публикациях встречается фраза: «…Автоматические воздухоотводчики удалят весь кислород, поступивший через стенки трубопровода ». Это утверждение не совсем верно, так как автоматический воздухоотводчик может выпускать кислород только в том случае, если он выделяется из теплоносителя. Выделение растворенных газов происходит только при резком снижении расхода или давления, что редко встречается в обычных системах. Для удаления кислорода устанавливают специальные проточные деаэраторы, в которых происходит резкое снижение скорости и удаление выделяющихся газов. На рис. 9.1 и 9.2 Показан обычный вариант установки воздухоотводчика и вариант с деаэрационной камерой.В первом случае воздухоотводчик удаляет лишь небольшое количество газов, скопившихся в трубопроводе, во втором — газы, принудительно «извлекаемые» из потока из-за резкого увеличения сечения и снижения скорости.

Заблуждение № 8: «Тепловое удлинение труб PEX во много раз превышает тепловое удлинение других материалов, из-за такого большого теплового удлинения закладная труба рвет стяжку и штукатурку…»

Как обычно, эти мифы основаны на достоверных фактах (температурное удлинение трубы из сшитого полиэтилена почти в 8 раз больше, чем у трубы из армированного пластика), но вывод неверный.

Для того, чтобы узнать, произойдет ли разрушение стяжки пола или нет, необходимо разобраться в процессах, происходящих в монолитной трубе.

Открытый трубопровод начнет удлиняться при нагревании до определенной температуры. Относительное удлинение трубопровода легко рассчитать по формуле:

Δ L = к т · Δ т · Л ,

где к t — коэффициент теплового удлинения материала трубы, Δ t — разница между температурой теплоносителя и температурой воздуха при монтаже трубы; L — длина трубопровода.

Рис. 10

А вот в стяжке пола труба не может удлиняться, так как ее температурному расширению препятствует цементно-песчаная стяжка. В этом случае на каждую единицу удлинения трубопровода стяжка будет сжимать его на одинаковое расстояние. В конечном итоге трубопровод сожмется стяжкой пола на расстояние, равное его температурному удлинению ( рис. одиннадцать ), длина его при этом не изменится. Возникает вопрос, куда девается лишний кусок трубы.Дело в том, что для сжатия трубы требуется определенное усилие. Удлиненный отрезок трубы просто превращается в нагрузку, которую труба оказывает на стяжку пола. И ответ на вопрос, выдержит ли стяжка температурные нагрузки трубы, зависит только от того, какое напряжение труба будет оказывать на стяжку.

Рис. одиннадцать

Напряжение, которое трубопровод оказывает на стяжку пола, можно оценить с помощью закона Гука об упругой деформации материалов.Напряжение, которое будет давать труба, будет равно:

Н = Δ Д · с · е / л ,

где s — площадь поперечного сечения стенок трубопровода, e — модуль упругости материала трубопровода, L — длина трубопровода.

Но даже если для конкретной трубы будет получено определенное значение напряжения, то практической пользы от этого будет мало, так как это значение необходимо сопоставить с максимально допустимым натяжением стяжки пола, и на основании этого сравнения провести вывод об использовании этой трубы. Но рассчитать максимально допустимое напряжение в стяжке достаточно сложно, и полученное значение, как правило, будет неточным, так как в стяжке присутствуют неровности и концентраторы напряжений и т. д.

Но по этой формуле можно сравнить трубопроводы друг с другом по напряжению, которое они оказывают на стяжку. Если подставить формулу температурного удлинения в формулу напряжения, получится:

N = k t Δt L s e / L = k t t s e.

Для металлопластиковой трубы диаметром 16 мм при нагреве ее на 50°С напряжение в стяжке составляет:

Н = 0,26 · 10 –4 · 50 · 8,7 · 10 –5 · 8 400 = 9,5 · 10 –4 МПа.

Н = 1,9 · 10 –4 · 50 · 8,7 · 10 –5 · 670 = 5,5 · 10 –4 МПа.

Н = 0,116 · 10 –4 · 50 · 16,2 · 10 –5 · 200 000 = 187,9 · 10 –4 МПа.

Таким образом, видно, что PEX оказывает меньшую нагрузку на стяжку, чем аналогичная многослойная труба.Нагрузка от трубопровода на стяжку зависит не только от теплового расширения трубопровода, но и от модуля упругости, который у сшитого полиэтилена относительно невелик по сравнению с другими видами материалов. Сталь, благодаря высокому модулю упругости, несмотря на самый низкий коэффициент теплового расширения, вызывает гораздо большие напряжения в стяжке, чем трубы с высоким коэффициентом теплового расширения.

Заблуждение №9: «Нельзя монтировать трубу PEX с помощью пресс-фитингов, так как в процессе обеспечения герметичности не задействовано свойство температурной памяти.

В настоящее время для соединения трубопроводов PEX используются два типа соединений: пресс-фитинги и фитинги со вставной муфтой.

Сначала нужно разобраться с механизмом соединения пресс-фитингов:

После запрессовки фитинга пресс-инструментом наружная стальная втулка деформируется, при этом сдавливая полиэтиленовую стенку. При этом полиэтилен также деформируется, и за счет накопленных напряжений в пространственных связях молекул полиэтилен стремится вернуться к исходной форме (память формы).Так как модуль упругости стали во много раз превышает модуль упругости сшитого полиэтилена, деформации подвергается не втулка, а полиэтилен, который углубляется в пазы фитинга и герметизирует соединение. Резиновые кольца в данном случае служат двум основным целям:

Первое кольцо (на рис. слева 12 ) находится вне зоны обжима пресс-формы. Он служит для обеспечения герметичности при небольших смещениях фитинга в процессе эксплуатации (такие смещения могут быть вызваны колебаниями температуры).Модуль упругости ЭПДМ (материал, из которого изготовлена ​​уплотнительная резина) во много раз меньше модуля упругости РЕХ, поэтому этот материал в таких случаях заполняет все пустоты, образовавшиеся в результате смещения фитинга.

Рис. 12. Обжатие трубы VALTC PEX-EVOH пресс-фитингом

Второе кольцо расположено частично в зоне сжатия (на рис. 12 справа). Это кольцо постоянно находится под нагрузкой от стальной втулки.Он служит для компенсации разницы температурного расширения полиэтилена и латуни. При резком нагреве или резком охлаждении фитинга может возникнуть ситуация, когда между фитингом и стенкой трубы появится микронный зазор, который хотя и не приведет к течи, но значительно сократит срок службы соединения. В этом случае это кольцо заполнит образовавшийся зазор и обеспечит герметичность.

Трубы из полиэтилена, сшитого методом «б», не монтируются с помощью вставных фитингов в связи с тем, что при таком монтаже конец трубы расширяется с помощью экстрактора.PEX-b имеет меньшее удлинение при разрыве по сравнению с PEX-a из-за более прочных силановых связей. Поэтому процедура расширения трубы PEX-b приводит к скоплению микротрещин, что сократит срок службы соединения.

Пресс-фитинг обеспечивает надежную и герметичную фиксацию трубопровода в течение всего периода эксплуатации.

Заключение

С одной стороны, использование современных материалов ведет к удешевлению производства, более быстрому монтажу, экологичности и безопасности.Все эти факторы приводят к повышению качества жизни человека. Но в то же время нездоровая конкуренция между производителями современных материалов вызывает страх потребителей в восприятии всего нового, а также значительно усложняет выбор того или иного материала.

Отчет

Прогнозирует рост мирового рынка пластиковых труб

Прогнозируется, что мировой рынок пластиковых труб достигнет 9,6 млрд метров к 2020 году

Согласно новому рыночному отчету, пластиковые трубы преобладают над трубами, изготовленными из таких материалов, как сталь, медь, железо, бетон и алюминий.Такие характеристики, как легкий вес, химическая и коррозионная стойкость, а также простота в обращении, расширили возможности их использования в нескольких областях применения, таких как питьевая вода, сточные воды, защита кабелей, сельское хозяйство и газораспределение, среди прочих. Ожидается, что в строительном секторе увеличение расходов значительно повысит спрос на пластиковые трубы. Ожидается также, что спрос на пластиковые трубы выиграет от растущего использования в инфраструктурных приложениях, таких как дренажные и канализационные системы, а также водоснабжение.Ожидается, что устойчивый рост расходов на строительство и проекты водной инфраструктуры в развивающихся странах также будет стимулировать рост рынка. Кроме того, ожидается, что рост активности в глобальном производственном секторе будет способствовать спросу, поскольку расширение производства в различных отраслях промышленности создает потребность в трубопроводных системах.

Ожидается, что на развитых рынках, таких как США и Европа, стареющие трубопроводы будут стимулировать спрос на сменные трубы. Ожидается, что в нефтегазовом секторе продемонстрированная выносливость и долговечность пластика при эксплуатации на больших расстояниях повысит спрос на пластиковые трубы большого диаметра.Пластиковые трубы набирают популярность в бестраншейной технологии из-за наличия более длинных труб и легких характеристик материала по сравнению с обычными материалами для труб. Спросу на пластиковые трубы большого диаметра также способствует способность материала повторять форму поверхности, стойкость к истиранию и невосприимчивость к разложению буровым раствором с низким удельным сопротивлением.

Трубы из поливинилхлорида (ПВХ)

представляют собой крупнейший рынок сбыта продукции, который широко используется в системах питьевого водоснабжения, канализации и для защиты кабелей, в основном из-за его низкой стоимости. Полиэтиленовые (ПЭ) трубы представляют собой наиболее быстро растущий сегмент рынка, обусловленный такими характеристиками, как целостность соединения, долговечность, гибкость и возможность укладки в траншеи. Спрос на трубы из полиэтилена высокой плотности на нефтегазовом рынке растет как на бимодальные полиэтиленовые, так и на мономодальные полиэтиленовые трубы в качестве альтернативы ПВХ и бетонным трубам. Также ожидается, что трубы из полиэтилена высокой плотности найдут применение в системах лучистого теплого пола, гофрированных дренажах и геотермальных трубопроводных системах. Также движущей силой роста является растущая популярность труб из сшитого полиэтилена (PEX) для сантехнических применений.

Как указано в новом отчете об исследовании рынка, Азиатско-Тихоокеанский регион представляет собой крупнейший, а также самый быстрорастущий рынок в мире с среднегодовым темпом роста 9,7% за период анализа. Стабильный рост расходов на строительство в развивающихся странах Азии, увеличение инвестиций в промышленную и государственную инфраструктуру, а также внимание Китая к восстановлению устаревших трубопроводов и предпочтение бестраншейным технологиям представляют собой факторы, стимулирующие рост в регионе.

Основные игроки, о которых идет речь в отчете, включают A.Г. Петцетакис, Advanced Drainage Systems Inc., Amanco Industrial, China Lesso Group Holdings Ltd., EgePlast, Foshan Rifeng Enterprise Co. Ltd., IPEX Inc., JM Eagle Co. Inc., Mexichem S.A.B. de C.V., National Pipe & Plastics, North American Pipe Corp., Performance Pipe, Pipelife Intl. GmbH, Plastika AS, Polypipe Plc, Royal Building Products, Shin-Etsu Chemical Co. Ltd., Tessenderlo Group, Thai Pipe Industry Co. Ltd. и Uponor Corp. и другие.

Решения для обогрева пола | Доу Инк.

Начинайте каждый выходной день правильно

После спокойного, уютного ночного сна разве не приятно ступить на красивую теплую поверхность? Мы так думаем. При водяном лучистом напольном отоплении специально разработанные трубы циркулируют по комнате (и зданию) в соответствии с требованиями заказчика, поддерживая постоянную комфортную температуру пола и ваших ног.

Как мы можем помочь повысить эффективность с нуля?

Эти высокогибкие многослойные трубы изготавливаются путем надежного соединения внутреннего слоя материала с наружным слоем полиэтилена повышенной термостойкости (PE-RT).

Смола DOWLEX™ 2344 PE-RT, используемая в трех- или пятислойных трубах напольного отопления, опирается на традиционные сильные стороны полиэтилена, чтобы придать немного больше:

• Длительная гидростатическая прочность при высоких температурах без необходимости сшивания
• Превосходная прочность и гибкость (даже при низких температурах) для долговечности и исключительной герметичности
• Исключительно гладкая поверхность для улучшения потока при снижении потерь давления и образования отложений/отложений
• Устойчивость к коррозии и образованию накипи в жесткой воде для дополнительной защиты слоев алюминия или EVOH
• Потенциальная экономия при установке в режиме реального времени

Это проверенное и зарекомендовавшее себя решение также соответствует ключевым стандартам производительности или превосходит их:

• Северная Америка
  • Институт пластмассовых труб (PPI) Перечень TR-4 HDB с давлением 630 фунтов на кв. дюйм при 180 °F (82 °C)
  • ASTM F2623 и ISO 10508 (классы 1, 2, 4 и 5) требования к непитьевым отопительным трубам

• Европа
  • ISO 9080 для долговременной гидростатической прочности
  • ISO 10508 для систем горячего водоснабжения (все классы)
  • ISO 2578 для длительного воздействия тепла
  • Протоколы ASTM F2023 и NSF P171 для устойчивости к хлору

Кроме того, существующее оборудование для труб из сшитого полиэтилена (PEX) можно легко переоборудовать для производства труб из смолы DOWLEX™ 2344 PE-RT.

Как мы можем обеспечить комфорт?

По мере совершенствования систем напольного отопления жидкость, используемая для распространения тепла в них, эволюционировала от простой воды до оптимизированных составов воды и гликоля.

Жидкий теплоноситель DOWFROST™ HD на основе пропиленгликоля решает уникальные проблемы, связанные с теплым полом, помогая предотвратить:

• Замерзание и/или растрескивание, вызванное длительной потерей мощности и воздействием низких температур
• Коррозия, образование накипи и отложений, которые могут
  • Вызывать утечку и/или отказ системы
  • Уменьшить эффективность/ограничить поток
  • Повреждение труб, насосов и других компонентов
  • Увеличение затрат на энергию
  • Уменьшить срок службы

Жидкость DOWFROST™ HD обеспечивает превосходные характеристики нагрева, а также спокойствие ‒ проектировщикам систем, монтажникам, предприятиям и домовладельцам:

• Защита от низких температур до
  • -60°F (-51°C) от замерзания
    (в зависимости от концентрации)
• Ингибиторы коррозии, стабилизаторы pH и другие добавки, предназначенные для повышения производительности и срока службы системы
• Нетоксичный пропиленгликоль для предотвращения случайного загрязнения питьевой воды

Другие продукты, используемые с водяными/лучистыми системами обогрева пола, включают:

• Адгезивные смолы BYNEL™ (клей для полиэтилена и алюминия)
• Жидкие теплоносители DOWTHERM™
• DOWFROST™ Ингибированные гликолевые жидкости/охлаждающие жидкости
• Ингибированные гликолевые жидкости/охлаждающие жидкости DOWCAL™

Вы излучаете идеи? Обращайтесь – мы хотим их услышать.

Китай PEXA Pipe Iso15875 Производители, Поставщики, Фабрика — Оптовая Цена

Трубы PE-Xa

(Стандарт ISO15875)

С нашими трубами из сшитого полиэтилена (PE-Xa) легко работать, они подходит для нагрева воды, например в напольном отоплении, водяном отоплении, радиаторном водяном, грунтовом и смоляном отоплении.
Подходит для различных фитингов. ПРЕСС или компрессия или ППСУ.

Мы строго следуем стандарту ISO15875 при производстве труб PEXa.

Преимущества труб Hongyue PE-Xa.

❖ ISO15875 Standard

❖ Сила

❖ Сила
❖ Высокая гибкость
❖ Сопротивление, тепловая память, Химические устойчивые
❖ Устойчивость к распространению трещины
❖ Низкие фрикционные потери
❖ УФ-стабилизация
❖ Труба может выдерживать температуру до – 100 °C и кратковременно до 110 °C
❖ Простая и эргономичная установка
❖ Благодаря высокой гибкости трубы PE-Xa превосходно сопротивляется перегибам
❖ «перегнутые» трубы могут восстанавливать свою форму при нагревании ( > 133 ° C)
❖ Улучшена ESCR (устойчивость к возвышению на окружающую среду) и устойчивое к нескольким химикатам
❖ Отличная стойкость к истиранию
❖ низкий падение истирания
❖ низкий падение давления и без риска депозитных отложений

размер

2

S5 S4 S3.2

1,8 1,8

Трубы PE-Xa (стандарт ISO15875)
Диаметр мм	Толщина стенки сс, мм
	S6. 3
16		1,8		2,2
20	1,9	1,9	2.3	2,3	2,8
25	1.9	2,3	2.8	3,5
32	2,4	2,9	3,6	4,4
40	3.0	3,7		4,5	5,5
50	37	4,6	5,7	6,9
63	4,7	5,8	7,1	8,6

Наша служба

Упаковка: жемчужная шерсть + прозрачная или черная пленка + веревка из полипропилена.
Доставка: для заказа образцов мы поддерживаем передачу международной экспресс-почтой, такой как FEDEX, DHL, TNT или EMS; Для окончательного заказа мы осуществляем морскую доставку, наша фабрика находится недалеко от порта Тяньцзинь.
Доставка: в течение 30 дней после получения депозита.

Часто задаваемые вопросы

В: Что такое труба PEX?
A: Почти весь PEX, используемый для производства труб, изготовлен из полиэтилена высокой плотности (HDPE). PEX содержит сшитые связи в структуре полимера, превращая термопласт в термореактивный. Сшивка осуществляется во время или после экструзии трубки. Он представляет собой отличный вариант для сантехнических, излучающих и водяных систем как в жилых, так и в коммерческих сантехнических приложениях.В сочетании с вставными фитингами, коллекторами, клапанами и другими аксессуарами трубы PEX обеспечивают самый быстрый способ монтажа любого проекта.

В: Каковы преимущества трубы PEX?
A: Труба PEX является частью системы водопровода, которая имеет ряд преимуществ по сравнению с металлическими трубами или жесткими пластиковыми трубами. Она гибкая, устойчивая к накипи и хлору. Труба PEX не подвергается коррозии и не образует микроотверстий. Кроме того, он быстрее устанавливается, чем металлический или жесткий пластик, и имеет меньше соединений и фитингов.

В: В чем разница между красной, белой, синей и серой трубой PEX?
A: Между красным, белым, синим и серым PEX нет различий в производительности. Все они предназначены для использования в водопроводных, лучистых и водяных системах. Цвета можно использовать, чтобы легко различать горячие и холодные линии распределения.

В: Где разрешено использование PEX?
A: Трубы PEX одобрены для бытовых и коммерческих систем распределения горячей и холодной воды, муниципальных водопроводных сетей, систем лучистого панельного отопления, систем водяного плинтусного отопления, систем снеготаяния и таяния льда, а также труб для инженерных коммуникаций.

В: Являются ли трубы PEX морозостойкими?
A: Да, труба PEX устойчива к замерзанию. Труба PEX расширяется при замораживании и сужается до своей первоначальной формы при оттаивании. Труба PEX не является морозостойкой. Вы должны использовать те же стандартные меры предосторожности для изоляции с трубой PEX, чтобы предотвратить замерзание.

Свяжитесь с нами:
Спасибо за внимание к нам. Если вы заинтересованы в любом из наших продуктов, пожалуйста, свяжитесь со мной. Мы обещаем нашим клиентам продукцию самого высокого качества по разумной цене.

Aquatherm Алматы — ТРУБЫ МЕТАЛЛИЧЕСКИЕ PEX-AL-PEX И PERT-AL-PERT, ТРУБЫ ОДНОСЛОЙНЫЕ ИЗ СШИТОГО PEX И ТЕРМОСТОЙКОГО ПОЛИЭТИЛЕНА PERT, ПРЕСС-ФИТИНГИ

ТРУБЫ МЕТАЛЛИЧЕСКИЕ PEX-AL-PEX И PERT-AL-PERT, ТРУБЫ ОДНОСЛОЙНЫЕ ИЗ СШИТОГО PEX И ТЕРМОСТОЙКОГО ПОЛИЭТИЛЕНА PERT, ПРЕСС-ФИТИНГИ



ООО «ПАЛАНЖ» — российское промышленное предприятие, выпускающее полимерные PEX/PERT и металлополимерные трубы PEX-AL-PEX/PERT-AL-PERT для систем холодного и горячего водоснабжения, высокотемпературного (радиаторного) и низкотемпературного (теплого полы, теплые стены) отопление, технологические трубопроводы, отопление открытых площадок, транспортировка химических и газообразных веществ. Производственное предприятие расположено в Челябинской области, город Миасс.



Нам доверяют и работают с нами следующие компании: ТЦ Самолет г. Краснодар, ТЦ Краснодар-Сити г. Краснодар, СПА-отель ФонГранд г. Миасс, Застройщик «ИБК-Сервис» г. Миасс, Парк птиц Таганай, Златоуст.

Завод в Паланже сегодня:

• 1500 м2 — производственная площадь, собственная лаборатория;
• Производительность трубопровода 14 000 м в смену;
• 352 000 метров труб отгружено в условиях ограничений 2020 года, в том числе поставки в Монголию и Казахстан;
• 150 000 метров трубы всегда в наличии на складе готовой продукции;
• 1000 часов — каждая произведенная партия труб испытывается при температуре 95°С и давлении 16 бар;
• 0 — жалобы на продукцию Паланжа за весь период работы;
• 10 лет — расширенная гарантия на продукцию торговой марки «Паланж»;
• Срок службы продукции марки «Паланж» 50+ лет при соблюдении паспортных условий эксплуатации;
• 12 — городов Партнеров.

Все количественные и качественные характеристики подтверждены протоколами испытаний ООО «НИЦ НИИСАНТЕХНИКИ».





















Пятислойные металлопластиковые трубы PEX-AL-PEX изготовлены из сшитого полиэтилена PEX. Идеально подходит для радиаторного отопления. У них есть молекулярная память. Наличие алюминиевого слоя дает 100% защиту от проникновения кислорода.

Трубы пятислойные металлопластиковые PERT-AL-PERT изготовлены из термостойкого полиэтилена PERT. Их отличает выгодная стоимость, долговечность и гибкость. Наличие алюминиевого слоя дает 100% защиту от проникновения кислорода.



















Однослойные трубы PEX изготовлены из сшитого полиэтилена PEX.Наиболее популярны в России для теплых полов. Обладают молекулярной памятью, что увеличивает прочность соединения с фитингами и позволяет восстанавливать трубу при перегибах/деформациях.

Однослойные трубы PERT изготовлены из высокотемпературного линейного полиэтилена PERT. Преимущества труб PERT – оптимальное сочетание прочности и гибкости, а также невысокая стоимость.

Пресс-фитинги Паланж латунные предназначены для создания неразъемных соединений металлополимерных и полимерных труб.Пресс-фитинги Паланж совместимы со следующими размерами труб: 16х2,0; 20х2,0; 25х2,5; 32х3,0.





















Преимущества:

• Универсальные фитинги;
• Подходит как для скрытого, так и для поверхностного монтажа;
• Установка одного подключения занимает не более 10 секунд;
• Неразъемное и необслуживаемое соединение;
• Срок службы соединения более 50 лет.

С полным перечнем продукции можно ознакомиться на официальном сайте компании, а также получать информацию о последних новостях и акциях можно, подписавшись на страницу в FaceBook.

Сайт: https://palanzh.ru/

Вконтакте: https://www.facebook.com/palanzh/



Новая смола PE-RT дополняет ассортимент, используемый в системах горячего водоснабжения

РОТТЕРДАМ, Нидерланды, 16 февраля 2008 г. – LyondellBasell Industries выпустила новую стойкую к повышенным температурам полиэтиленовую смолу (PE-RT), которая дополнит ассортимент материалов, используемых в сантехнике и напольном отоплении.Произведенная с использованием усовершенствованного каскадного процесса (ACP) компании LyondellBasell, новая смола Hostalen 4731B из полиэтилена высокой плотности демонстрирует превосходные характеристики долговременной ползучести и термическую стабильность, поэтому ее можно рассматривать для применения в трубах. Материал PE-RT Type II, соответствующий стандарту ISO 24033, является новейшим дополнением к линейке материалов LyondellBasell из сшитого полиэтилена, статистического сополимера полипропилена и полибутена-1, используемых в таких областях, где требуются высокие требования, например, в напорных трубах для горячей воды.

Альтернатива конкурентов

Испытания, проведенные Шведским институтом испытаний материалов Bodycote, подтвердили выдающиеся гидростатические свойства материала. Имитируя 50-летний срок службы при температуре 70°C, новая смола PE-RT превышала минимальные требования к материалам PE-RT Type II в наиболее важных классах применения более чем на 10 процентов в соответствии со стандартами ISO 10508. Благодаря хорошему сопротивлению ползучести смола может быть использована в трубах со сплошной стенкой и алюминиево-металлических композитных трубах с типичным давлением до 10 бар и рабочей температурой до 70°C.

«Ключевым для характеристик смол PE-RT является их способность выдерживать расчетный уровень нагрузки в течение нескольких десятилетий при повышенных температурах. Наша смола Hostalen 4731B обеспечивает эти характеристики без требований к сшиванию, тем самым предлагая экономически эффективную альтернативу рынку, на котором традиционно доминирует сшитый полиэтилен», — пояснил Хансйорг Нитц, менеджер по глобальному развитию трубного бизнеса LyondellBasell.

Смола Hostalen 4731B также обеспечивает хорошую технологичность.«Производители могут достигать высоких скоростей линии с гладкими поверхностями труб. Высокая прочность расплава смолы приводит к очень хорошей размерной стабильности экструдированной трубы, что позволяет производить тонкостенные трубы с небольшими допусками. Смолу также можно перерабатывать на оборудовании из полиэтилена высокой плотности и полипропилена», — сказал Нитц.

Мультимодальные смолы

Мультимодальные смолы, полученные с использованием процесса Hostalen ACP, обеспечивают сочетание механических свойств продукта и характеристик обработки, которые недостижимы для обычных материалов HDPE. Технология позволяет точно настроить баланс свойств, необходимых для марок, используемых в сложных условиях, таких как напорные трубы для горячей воды.

Смола Hostalen 4731B доступна во всех регионах, кроме Северной Америки.

Примечание для редакций: фотографии для прессы можно также загрузить с
http://lyondellbasell.mediaroom.com/file.php/201/HostalenPE-RT+tif+format.tif


Подпись к фото : LyondellBasell Industries выпустила новую полиэтиленовую смолу, устойчивую к повышенным температурам (PE-RT), которая дополнит ассортимент материалов, используемых в сантехнике и напольном отоплении.Произведенная с использованием усовершенствованного каскадного процесса (ACP) компании LyondellBasell, новая смола высокой плотности Hostalen 4731B из полиэтилена высокой плотности демонстрирует превосходные характеристики долговременной ползучести и термическую стабильность при использовании в трубах. Благодаря хорошему сопротивлению ползучести смола может быть использована в трубах со сплошной стенкой и алюминиево-металлических композитных трубах с типичным давлением до 10 бар и рабочей температурой до 70°C.

# # #

LyondellBasell Industries — одна из крупнейших в мире компаний по производству полимеров, нефтехимии и топлива.Мы являемся мировым лидером в области технологии, производства и маркетинга полиолефинов; пионер в области оксида пропилена и его производных; и крупный производитель топлива и продуктов переработки, включая биотопливо. Благодаря исследованиям и разработкам LyondellBasell разрабатывает инновационные материалы и технологии, обеспечивающие исключительную ценность для клиентов, и продукты, улучшающие качество жизни людей во всем мире. Компания LyondellBasell (www.lyondellbasell.com) со штаб-квартирой в Нидерландах находится в частной собственности Access Industries.



Для получения информации обращайтесь:
СМИ — Waldemar Oldenburger, +49 69 305 854 59 или
[email protected]

.
