Труба сшитая полиэтиленовая: Трубы из сшитого полиэтилена PEX A, B, C — разница, мифы и факты

Содержание

укладка труб своими руками, монтаж водяного пола

Содержание:

Как производятся трубы для теплого пола
Преимущества и недостатки сшитого полиэтилена
Какие трубы для теплого пола лучше
Рекомендации к применению
Как провести монтаж
Фитинги для укладки труб
Схема укладки
Какие инструменты нужны
Особенности монтажа водяного теплого пола

Чтобы водяной пол прослужил долго и качественно, для его обустройства нужно использовать трубы из меди, металлопластика или сшитого полиэтилена. Последний вариант является наиболее недорогим, отвечая при этом всем эксплуатационным требованиям.


Как производятся трубы для теплого пола

Прочность сшитого полиэтилена объясняется особенной технологией его изготовления, благодаря чему создается трехмерная молекулярная сетка.

Для этого используются следующие методы:

  • Нагревание полиэтилена вместе с пероксидом (РЕХ-а).
  • Воздействие влаги и имплантированного силама, совместно с катализатором (РЕХ-в).
  • Бомбардировка электронами (РЕХ-с).
  • Применение азота (это вариант используется очень редко).

В итоге удается сообщить полиэтилену такие характеристики, которые делают его одним из наиболее подходящих материалов для изготовления труб водяного теплого пола.

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

  1. Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
  2. Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
  3. Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
  4. Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
  5. Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
  6. Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию.

Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам. Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau.

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

  • Rautitan stabil диаметром 16–40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.
  • Rautitan flex диаметром 16–63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.

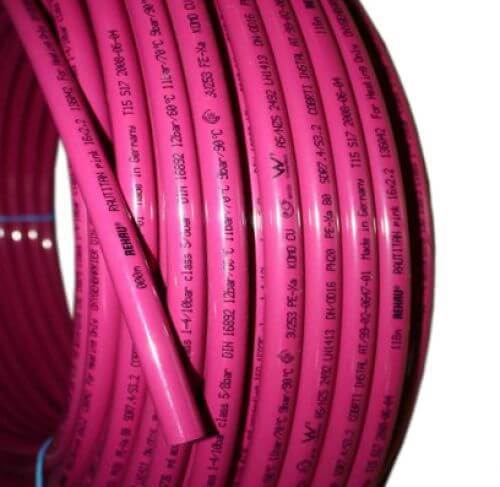

  • Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура – до +95 градусов, давление – до 9 бар.

Подбор труб Rehau для организации теплых полов осуществляется в диапазоне диаметров 12-32 мм: это позволяет обойтись без обустройства очень толстой и тяжелой стяжки. То же самое касается и продукции других компаний.

Рекомендации к применению

Одной из самых привлекательных сильных сторон сшитого полиэтилена является его стойкое перенесение химических воздействий. Труба из этого материала не получит никакого ущерба, если на ее поверхность попадет растворитель, толуол или хлорированный углеводород. Не страшны полиэтиленовым изделиям и различные моющие присадки, антифризы, антикоррозийные жидкости и пр.


Однако от некоторых веществ эти трубы все же стоит защищать. Речь идет прежде всего о различных органических продуктах – маслах, жирах, воске. Они, как правило, провоцируют ухудшение эксплуатационных качеств из-за набухания сшитого полиэтилена. Особенно нужно быть осторожным при организации теплых полов в различных мастерских, так как изделия из этого материала плохо переносят галогены и азотную кислоту.

Как провести монтаж

Перед началом укладки сшитого полиэтилена для теплого пола необходимо выбрать наиболее оптимальный способ соединения отдельных элементов теплого пола. Проще всего это делать с помощью напрессованных и компрессионных фитингов.


Фитинги для укладки труб

Компанией Rehau предлагаются надвижные муфты и фитинги, обеспечивающие высокую надежность соединения труб из сшитого полиэтилена. По ходу установки труба сначала оснащается надвижной муфтой. Далее в работу вступает специальный экспандер, способный расширить внутренний диаметр изделия до нужного значения. Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы. Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).


Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени. При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации. Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

Схема укладки

Для правильного проведения монтажных работ во время разработки проекта составляется четкая схема того, как именно будут располагаться трубы.

Наиболее популярными схемами укладки является одинарная или двойная змейка, а также спираль.


При этом важно соблюдать рекомендованные специалистами параметры:

  • Средний параметр длины нагревательного водяного контура рекомендован в пределах 40-60 м. В любом случае делать трубопровод длиннее 120 м не эффективно.
  • Минимальное значение шага укладки труб – 10 см, максимальное – 35 см. Если комната имеет сложную форму, или когда требуется увеличить уровень обогрева, допускается использование различных дистанций между отдельными витками контура. Уменьшение шага укладки разрешается возле наружных стен или входной двери.
  • Чтобы уложить демпферную ленту, от стен по периметру делается отступ в 20-30 см.

Перед покупкой полиэтиленовых труб для теплого пола первым делом нужно определиться с общей длиной контура.

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).


Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

  1. Специальные ножницы для порезки труб из полиэтилена.
  2. Расширитель и насадки разного диаметра.
  3. Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
  4. Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Особенности монтажа водяного теплого пола

Перед укладкой контура с основания пола необходимо тщательно убрать всю грязь. При наличии перепадов высоты их необходимо выровнять. Если дефекты серьезные, зачастую приходится укладывать черновую стяжку. На готовое основание настилается утеплитель со специальным отражателем, препятствующий теплопотерям в сторону перекрытия. Далее укладывают слой гидроизолирующей пленки и арматурной сетки с фиксирующими хомутами.

В качестве альтернативного решения довольно часто используются полистирольные маты с углублениями.


Монтаж теплого пола из сшитого полиэтилена осуществляется по ранее составленной схеме. Для соединения отдельных участков используются вышеупомянутые фитинги. Готовая система коммутируется с коллектором и тестируется на предмет работоспособности. На этой стадии важно обнаружить и устранить любые протечки, т.к. после заливки финишной стяжки сделать это будет гораздо сложнее.


Труба для теплого пола: какая лучше, советы эксперта

Трубы для водяного тёплого пола уже давно доказали свою эффективность в обогреве помещения. Они используются как основное, резервное, альтернативное или вспомогательное средство, обеспечивающее нормальные условия для жизнедеятельности человека.

При условии расположения строения в регионе с мягким климатом они вполне могут играть роль основного источника, в средней полосе и на севере выполняют вспомогательную функцию. Но при их выборе нужно быть предельно внимательным и приобретать только качественные и долговечные материалы.

Содержание:

  • Общие требования в материалам
  • Официальные
  • Самостоятельный выбор
  • Медь
  • Нержавейка
  • Металлопласт
  • Сшитый полиэтилен

Общие требования в материалам

Систему теплого пола монтируют только из целого отрезка, не допуская соединений

Следует заметить, что для тёплого пола лучше использовать специальные материалы, предназначенные для этих целей. Только при соблюдении этого условия система прослужит длительное время.

От схожих аналогов рекомендуется воздержаться, так как они не предназначены для применения в таких конструкциях и могут лопнуть в любое время. Поэтому, прежде чем покупать их, рекомендуется ознакомиться с требованиями к тому, какая труба лучше подойдёт для тёплого пола.

Система должна монтироваться только из цельного отрезка трубы, любые соединения недопустимы. Помимо этого, необходимо, чтобы она была пластичной, что позволит заполнить все участки помещения без увеличения напряжения на её стенке.

Следует заметить, некоторые фотографии, собранного тёплого пола из труб на основе полипропилена, сваренных в местах изгибов, являются прямым нарушением технологии.

Кроме этого, существует ещё целый ряд требований к выбору материала. Отталкиваясь от этих характеристик, можно самостоятельно выбрать, какую трубу желательно использовать для тёплого пола вашего помещения. Вот основные из них:

  1. Изделие должно обладать высокой механической прочностью. Трубопровод в режиме его эксплуатации подвергается высоким физическим нагрузкам, связанным с давлением системы внутри него и наружным от бетонной стяжки и мебели, установленной на пол. Поэтому он должен выдерживать максимальную нагрузку не менее 10 Бар.
  2. Выбирать материал рекомендуется только тот, который не подвержен термическим деформациям под воздействием высоких температур.
  3. Внутренние стенки труб, используемых для монтажа тёплого пола, должны быть идеально гладкими без шероховатостей. Это позволит снизить сопротивление циркуляции воды внутри них. Кроме этого, при неровных стенках движение жидкости может сопровождаться журчанием.

В основном, трубы для тёплых полов имеют диаметр 16,20 или 25 мм. При этом следует учесть, что количество крепёжных элементов для трубопровода будет зависеть непосредственно от этой величины и средней температуры жидкости внутри системы.

Официальные

В этом случае можно отталкиваться от официальной документации, регламентирующей характеристики и метод использования материалов:

  1. СНиП 2.03.13 – 88, характеризующий положения об применении и обустройстве капитального основания, напольного покрытия и всех коммуникаций, расположенных в полу.
  2. ГОСТ СП 41-109-2005, собравший в себе все своды правил того, как должны использоваться полиэтиленовые трубы в отопительных и водопроводных системах.
  3. ГОСТ СП 41-102-98, аналогичные условия для металлополимерных изделий.
  4. СНиП 41-01-2003, характеризующий вопросы, касающиеся труб для теплого водяного пола, указывающий данные из проверок на герметичность систем.

Несмотря на официальные своды правил и нормативов, выполнять работу нужно аккуратно и внимательно. Несоблюдение этих требования может привести к разгерметизации системы и затоплению квартиры или дома.

Самостоятельный выбор

Какие трубы лучше для устройства обогрева помещения по технологии тёплого пола: металлические или полимерные?

Каждый из материалов имеет свои преимущества и недостатки, поэтому выбор определяется исходя из конкретных характеристик помещения, региона в котором расположено строение и финансовой достаточности владельца.

Медь

Медные трубы имеют высокую стоимость

Обзор свойств медного трубопровода характеризует его, как оптимальный вариант для монтажа таких систем.

Единственное, что не позволяет массово использовать их, это высокая стоимость материала и сложная технология монтажа, которая снова сказывается на стоимости.

Но достоинства, характерные трубам из меди, позволяют подтвердить вышесказанное заявление об их преимуществе среди аналогов:

  1. Металл имеет высокие показатели стойкости к коррозии, из этого можно сделать вывод, что система прослужит долгий срок.
  2. Трубы пластичны, поэтому если были соблюдены все условия технологического монтажа, они могут быть изогнуты в различных ракурсах.
  3. Медь имеет хороший показатель теплопроводности, что обеспечивает максимальную теплоотдачу.
  4. Плотность материала позволяет говорить о его стойкости к давлению и перепадам температурного режима жидкости в системе.

Нержавейка

Трубы из нержавейки не подвергаются коррозии

Недостатком специальных гофрированных труб из нержавеющего металла, как и в случае с медными, является высокая стоимость материала. Несмотря на то, что водяной теплый пол из такого материала появился сравнительно недавно, он уже зарекомендовал себя с положительной стороны.

Мало того, металл исключает возможность образования коррозии, сверху он покрывается дополнительным полимерным покрытием. Достоинства материала аналогичны предыдущему, разница заключается лишь в том, что нержавейка не обладает такими хорошими показателями теплопроводности, как медь. Но в отличие от неё намного проще гнётся и уверенно удерживает данный загиб.

Нержавеющие трубы для тёплого пола допускается использовать с применением многочисленных фитингов, предназначенных для соединений и разводки отдельных отрезков.

В данной ситуации это единственный материал, для которого разрешается делать монтажные соединения в полу под стяжкой. Его качество даёт 100% гарантию от возможных протечек.

Металлопласт

У металлопластика хорошее КПД и износостойкость

Металлопластиковые трубы для тёплого пола являются наиболее приемлемым вариантом монтирования системы по ценовому показателю. По сравнению с металлическими конструкциями полиэтилен в несколько раз дешевле, что позволяет говорить о его широкой популярности.

Достоинства заключаются в следующем:

  • длительный срок эксплуатации, не уступающий меди, до 50 лет;
  • устойчивый к коррозии;
  • экологичность;
  • небольшой вес всей конструкции имеет для некоторых типов зданий немалое значение;
  • отличные звукоизоляционные характеристики, позволяют говорить о том, что при движении жидкости внутри трубопровода, этого не будет слышно.

Проверить качество металлопласта можно следующим образом. При нагревании до 90 – 100⁰ С труба должна сохранить свой вид. Если становятся видны слои, из которых она состоит, рекомендуется воздержаться от применения такого материала и воспользоваться другим производителем.

Сшитый полиэтилен

РЕХ устойчив к высоким температурам

Сшитая полиэтиленовая труба для теплого пола состоит из углеводородных молекул, несвязанных между собой. Они соединяются под воздействием атомов водорода и углерода. Данный материал получил название PEX.

Он имеет хорошие показатели для использования в данной технологии. Достаточно прочен, устойчив к механическому воздействию и высоким температурам.

Следует заметить, что сшитые полиэтиленовые трубы существуют несколько видов. Классификация осуществляется, исходя из процессов сшивания молекул, что сказывается на эксплуатационных показателях и долговечности.

Материалы с низкой степенью сшивки подвержены растрескиванию, а при механическом воздействии со стороны могут повредиться.

Всего известно 4 метода соединения:

  • пероксидное;
  • силановое;
  • радиационное;
  • азотное.

Лучше использовать для тёплого пола трубы сшитые двумя первыми способами, так как они являются наиболее прочными по своим показателям.

Несмотря на то, что материал несколько дороже металлопласта, монтировать его существенно дешевле, чем металлические системы.

Достоинства, которые будут свойственны конструкции в случае, если выполнена установка труб для тёплого пола из сшитого полиэтилена, будут следующими:

  1. Отлично функционирует в диапазоне рабочих температур от 0 до 96⁰.
  2. Используемый для укладки по технологии тёплого пола он обладает молекулярной памятью. При нагревании может незначительно деформироваться, после остывания принимает прежнюю форму.
  3. Имеет хороший показатель стойкости к химическим компонентам, содержащимся в воде. Не подвержен коррозии и не способствует образованию плесени.
  4. Отлично удерживает внутреннее и наружное давление до 10 Бар.
  5. Хорошо гнётся и восстанавливается.
  6. Выбор полиэтиленовой трубы для тёплого пола, сшитой по данной технологии, позволяет выполнить монтаж самостоятельно. Процедура достаточно проста.

Но, несмотря на сумму, в которую обойдётся процесс установки, затраты окупятся за счёт дополнительного источника отопления помещения, подключенного от основного. Кроме этого, проживание в такой квартире станет более комфортным, ведь наступать на тёплый пол гораздо приятней, чем на холодный.
