Какого цвета выбрать трубу для теплого пола?

Топ 5 статтей

Обзор стоимости теплых полов за м2, стоимость монтажа
Монтаж электрического и водяного теплого пола своими руками
Какой теплый пол лучше
Какое напольное покрытие можно использовать для теплого пола?!
Во сколько обойдется отопление теплым полом в месяц

Поставьте лайк, поблагодарите автора за его труд!

Скачать инструкцию по водяному и электрическому ТП

Скачать розничный прайс по ТП

Популярные
Хиты продаж

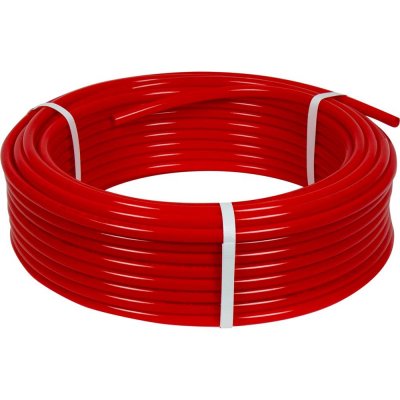

Какого цвета трубу выбрать,

а так же какая труба самая лучшая для теплого пола

Часто, проводя консультации клиентов, мы слышим такие фразы «мне нужна красная труба… или, а трубка красная?». Является ли такая формулировка корректной – нет, в основном цвет шлагка не имеет никакого значения. Цвет является просто краской, которая покрывает её поверхность и не относиться к материалу. А вот что имеет значение, так это сырье и методы изготовления. Итак, стоит обратить внимание на то, является ли труба термостойкой или нет

Цвет трубы не имеет значения

Что такое маты с бобышками в водяном теплом полу? — читать

Обычно термостойкие имеют стоимость выше 50 центов за метр погонный и имеют ярко глянцевый цвет, так как обычно кислородный барьер является яркой глянцевый — это гликолевый спирт. Термостойкие шланги зачастую являются полиэтиленом повышенной термостойкости второго типа или трубы PEX a/b/c. Они могут работать с температурами 70 или 90 градусов C на постоянной основе не деформируется и не теряя эластичность.

Те, которые не термостойкие. имеют стоимость зачастую 20-30 центов и являются трубами PERT1. Трубы сырья PERT1 не термостойкие их рабочая температура 30 50 градусов С, температура 70-90 является для них кратковременной и если по истечении некоторого времени, а это могут быть считанные минуты, с этой трубы не уйдёт горячая вода, то она потеряет эластичность и в дальнейшем может давать течь. Поэтому вкратце резюмирую: цвет трубы не имеет никакого значения, важно то из какого материала и каким способом она сделана.

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

Heattherm — теплый пол двужильный кабель и мат
ThermoPEX для теплого пола — оптимальный вариант для дома
Бобышки для теплого пола. Маты с бобышками что это?
Боится ли теплый пол воды. Может ли ударить током?
Виды электрических теплых полов
Во сколько обойдется отопление теплым полом в месяц
Водяной теплый пол в деревянном доме
Водяной теплый пол под ламинат. Стоит ли?
Водяной теплый пол. Преимущества и недостатки.
Время монтажа теплого пола. Сколько займет?
Выбор электрического и водяного теплого пола
Где установить гребенку или коллектор теплого пола?
Для какого теплого пола подходит инфракрасная пленка?
Для чего нужен кислородный барьер?
Для чего нужен насос в коллекторе?
Для чего нужна демпферная лента в теплом полу
Для чего нужны расходомеры в теплом полу?
Зачем нужны расходомеры, смесительный узел и евроконус?
Как выбрать мощность теплого пола

Как выбрать нагревательный мат теплого пола
Как выбрать насос для водяного теплого пола?
Как выбрать насос теплого пола. База насоса
Как делать первое включение теплого пола?
Как дешево, экономно сделать теплый пол?
Как заменить датчик теплого пола если он замурован?
Как купить надежный теплый пол?
Как надежны терморегуляторы? Ремонт и замена регулятора
Как отличить стержневой теплый пол от подделки?
Как подключить датчик теплого пола?
Как проверить роботу монтажников по теплому полу?
Как работает система водяного теплого пола? Принцип работы
Как рассчитать количество контуров гребенки?
Как рассчитать количество контуров коллектора?
Как рассчитать количество трубы на квадратный метр?
Как рассчитать материалы на водяной теплый пол?

Как сделать теплый пол если нельзя сделать стяжку!?
Какая должна быть стяжка для теплого пола
Какие бывают виды теплого пола?
Каким должен быть бетон и стяжка теплого пола?!
Какого цвета выбрать трубу теплого пола?
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какой должна быть температура теплого пола
Какой кабель подходит под плитку, а какой в стяжку?
Какой котел лучше использовать для теплого пола?
Какой крепеж используется в водяных теплых полах
Какой теплый пол лучше выбрать под плитку?!
Какой теплый пол лучше? Какой выбрать водяной или электрический
Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
Какую подложку для теплого пола выбрать?
Калькулятор теплого пола
Когда целесообразен монтаж водяного теплого пола ?

Контура теплого пола, какие бывают?
Куда девать остаток нагревательного кабеля . Можно ли резать?
Латунь или нержавейка? Какая гребенка лучше?
Лучшие водяные теплые полы и их рейтинг
Лучшие электрические теплые полы и их рейтинг!
Маты с бобышками для водяного теплого пола. Что это?
Минусы и недостатки водяного теплого пола
Можно ли … теплый пол? Ответы!
Можно ли подключить радиатор к коллектору?
Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
Монтаж
Монтаж ламината на теплый пол своими руками
Монтаж стержневого теплого пола?
Монтаж электрического и водяного теплого пола своими руками
Обзор стоимости теплых полов за м2, стоимость монтажа
Основание под водяной теплый пол. Виды и способы укладки.

Основные составляющие водяного теплого пола.
Особенности конструкции бойлеров Ento
Отличие двужильного от одножильного нагревательного кабеля?
Отличие механического терморегулятора от программируемого
Отличие сплошной пленки от классической полосочной?
Отопление дома теплым полом. Стоит ли?
Отопление теплым полом
Отчет об отправке
Официальный сайт теплого пола
Перегревается ли стержневой теплый пол?
Плиточный клей для теплого пола, какой использовать?
Плюсы и минусы электрических и водяных теплых полов
Подключение электрического и водяного теплого пола
Подложка под водяной теплый пол. Для чего она нужна?
Почему мат теплого пола, не кабель?
Почему электрический теплый пол не греет
Правильный водяной и электрический теплый пол

Правильный шаг укладки водяного и электрического теплого пола
Преимущества водяного теплого пола перед радиаторным отоплением.
Преимущество стержневого теплого пола
Прогреет ли теплый пол 5-6 см стяжки?
Проектные работы
Расчет теплого пола водяного и электрического
Ремонт нагревательного кабеля теплого пола
Ремонт электрического и водяного теплого пола
С чего состоит система водяного теплого пола
Система водяных и электрических теплых полов
Система управления водяным теплым полом. Что такое сервопривод?
Сколько потребляет нагревательный кабель? Его мощность.
Сколько потребляет теплый пол?
Сколько энергии потребляет пленочный теплый пол?
Способен ли терморегулятор экономить электричество?
Справочная
Стандартная пленка Felix Excel и ее конструкция

Стоит ли экономить на терморегуляторе?
Схема укладки теплого пола
Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
Тепло инфракрасного от инфракрасного теплого пола Felix Excel
Теплоизоляция под плитку для теплого пола
Теплые полы в гипермаркете
Теплый пол 27 ua или 24 на 7, длительность работать?
Теплый пол без стяжки
Теплый пол в бане и сауне, как реализовать?
Теплый пол в ванной и санузле. Как реализовать?
Теплый пол в ванную электрический и водяной
Теплый пол в стяжку водяной и электрический
Теплый пол в частном доме
Теплый пол и его эпицентр температуры
Теплый пол из металлопластиковых труб
Теплый пол на балконе и лоджии. Как осуществить?

Теплый пол на кухне. Где можно размещать?
Теплый пол от печки или камина, как сделать?
Теплый пол от Розетки
Теплый пол от центрального отопления или котла
Теплый пол под деревянный пол
Теплый пол под ковролин
Теплый пол под ламинат
Теплый пол под линолеум
Теплый пол под линолеум на деревянный пол
Теплый пол под плитку
Теплый пол своими руками
Теплый пол, цена на 2020 год. Обзор цен теплых полов
Терморегулятор водяного теплого пола. Какой выбрать?
Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
Труба для теплого пола 16 диаметра
Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
Укладка теплого пола, как осуществить? Как правильно сделать
Управление теплым полом. Какие бывают системы?!
Устройство теплого пола водяного и электрического
Утепление и подложки под теплый пол
Чем гребенка отличается от коллектора?

Чем зафиксировать трубу теплого пола?
Чем и как закрепить нагревательный кабель теплого пола
Чем отличается нагревательный мат от кабеля?
Что лучше водяной теплый пол или электрический?
Что подобрать для теплого пола без стяжки?
Шаг укладки теплого пола электрического и водяного?! Расчет
Электрический теплый пол плюсы и минусы
Консультация
Тестовая статья
Доставка и оплата
Сотрудничество теплый пол оптом
Документация
Водяной теплый пол в многоэтажном доме и в квартире. Подключение
Как сделать замер площади под теплый пол самостоятельно?
Можно ли укорачивать нагревательный кабель или мат теплого пола?
Связаться с нами

Спасибо за Ваш заказ!

Мы свяжемся с Вами в самое ближайшее время.

Теплоизоляция — PexUniverse

Изоляция лучистой теплоты устанавливается для предотвращения потерь тепла из системы теплого пола PEX (чаще всего, PEX встраивается в бетонную плиту или крепится скобами под фанерным полом).
Различные типы изоляции помогают свести к минимуму потери тепла в результате конвекционного (циркуляция воздуха), теплопроводного (прямой контакт) или радиационного (энергетические волны) способов передачи тепла.
В плитах изоляция защищает в основном от кондуктивных потерь тепла, возникающих в результате прямого контакта плиты с нижележащим уровнем (например, гравием и песком). В каркасном строительстве утеплитель защищает в основном от конвекционных и радиационных теплопотерь.

Значение R изоляции и окупаемость инвестиций

Значение R изоляции определяет ее эффективность в отношении потери тепла и будет варьироваться (даже для одного и того же типа изоляции) в зависимости от типа установки, условий окружающей среды и других факторов.
Например, отражающая изоляция из пузырьковой фольги того же типа может иметь в 10 раз более высокое значение R при использовании в пролетах балок по сравнению с использованием под плитой. По этой причине можно и нужно сравнивать только значения R для конкретного применения.
ROI (окупаемость инвестиций) является решающим фактором при выборе изоляции. Цель в большинстве случаев состоит в том, чтобы найти «золотую середину», то есть выбрать продукт с оптимальным значением R и разумной ценой. Чрезмерная изоляция может создать небольшую разницу в производительности (сбережение энергии), но будет стоить дороже, а экономии будет недостаточно для покрытия дополнительных затрат.
Исследование, проведенное производителем изоляции, показывает, что R-10 (2-дюймовая пенопластовая плита XPS) предлагает всего 6% разницы в производительности по сравнению с R-5.9.продукт. Для сравнения, разница в цене между Р-5 (пенокартон 1″) и Р-10 (пенокартон 2″) составляет 100%. По сути, почти удвоенная изоляция стоит в два раза дороже, но дает лишь незначительную разницу в производительности и экономии энергии.

Бетонная изоляция – пенопласт и одеяло

Изоляция имеет решающее значение для плиты лучистого обогрева с PEX. Без термического разрыва между плитой и землей тепло будет уходить в землю под плитой, что приведет к увеличению времени прогрева, увеличению затрат на электроэнергию и общей низкой производительности системы.
Двумя наиболее часто используемыми типами изоляции для установки под плитой являются пенопласт и одеяло.
Жесткая пенопластовая плита , вероятно, является наиболее распространенной и широко используемой изоляцией и имеет значение R, которое варьируется от 3,6 до 5,0 на 1 дюйм толщины, в зависимости от сырья и метода производства. Обычно он изготавливается в листах размером 4 х 8 футов или, например, Crete-Heat, в листах размером 2 фута на 4 фута.
Плюсы:

Широко доступен в магазинах товаров для дома по всей стране.
Различные варианты толщины (1/2″, 3/4″, 1″, 1-1/2″, 2″ и т. д.)
Умеренная цена.
PEX можно прикрепить скобами прямо поверх пенопласта (только 1-1/2 дюйма и толще). Для Crete-Heat сшивание не требуется.

Минусы:

Проницаемый или полупроницаемый для воды, вероятно, потребуется пароизоляция (дополнительная работа, затраты).
Легко повреждается в условиях стройплощадки.
Громоздкий, может быть дорогим в транспортировке.
Установка занимает много времени.
Производство производит длинный список химических веществ (в том числе ГБЦД), которые считаются вредными для здоровья человека и окружающей среды.

Оболочка или многослойная бетонная изоляция состоит из нескольких слоев различных материалов, что позволяет объединить лучистую теплоизоляцию, теплопроводность и пароизоляцию в одном продукте. R-значения офсетной изоляции сильно различаются в зависимости от толщины, состава и порядка материалов, используемых в ее конструкции. Среди наиболее распространенных разновидностей плоских утеплителей — пузырьковая изоляция, например, производимая компанией rFoil.
Плюсы:

Утеплитель и пароизоляция 2-в-1 (не нужно покупать и устанавливать отдельную пароизоляцию).
Большие рулоны быстро и легко устанавливаются – просто разверните и проклейте швы.
Компактный, удобный для хранения и транспортировки.
Прочная конструкция, устойчивая к проколам и разрывам.

Минусы:

Ограниченные значения R, не предназначены для замены пенопласта толщиной более 1 дюйма.
В отличие от пенопласта, трубу PEX нельзя прикрепить скобами поверх сплошной изоляции – ее (PEX) можно прикрепить только к проволочной сетке или арматуре в армированной плите.

Обзор изоляционных материалов для бетона

rFoil Ultra CBF состоит из отражающей фольги с алюминиевым покрытием, зажатой между двумя слоями сверхпрочного полиэтиленового пузыря. Общее значение теплопроводности rFoil Ultra CBF составляет 3,8. Он предназначен для замены вспененного или экструдированного жесткого пенополистирола толщиной 3/4 дюйма или 1 дюйм при использовании для изоляции под плитой. Рулон шириной 4 фута и длиной 125 футов покрывает площадь 500 кв. футов.

rFoil Underpad состоит из двух слоев полиэтиленового пузыря, зажатого между алюминированной отражающей фольгой и самым верхним толстым полиэтиленовым листом. Общее значение R-фактора rFoil Underpad составляет 1,1. Несмотря на то, что он сравним с изоляцией из пенопласта по показателю R, он предлагает базовую и экономичную теплоизоляцию и пароизоляцию для плит с низкими прогнозируемыми потерями тепла. Рулон шириной 4 фута и длиной 125 футов покрывает площадь 500 кв. футов.
Плиты Crete-Heat изготовлены из вспененного полистирола с удерживающими ручками PEX и имеют зацепляющиеся края шпунт-паз. Они заменяют стандартную пенопластовую изоляцию и значительно сокращают время и трудозатраты на установку. Доступны варианты 1″ (R-6), 2″ (R-10) и 3″ (R-15).

Обзор изоляции между балками

Изоляция серии rFoil 2222 состоит из двух слоев полиэтиленового пузыря, зажатого между двумя внешними слоями алюминизированной отражающей фольги. Он предназначен для установки между балками деревянного каркаса, где трубы PEX прикрепляются скобами/крепятся к нижней части чернового пола. Слои фольги отражают лучистое тепло обратно на пол, двойной пузырьковый слой обеспечивает защиту от кондуктивных потерь тепла, а при использовании с уплотнительной лентой обеспечивает эффективную защиту от конвекционных потерь тепла (от движения воздуха). Это огнестойкий материал класса A/1, устойчивый к плесени и не содержащий стекловолокна.

Часто задаваемые вопросы:

В: Нужно ли укладывать дополнительные слои под бетонную изоляцию?
О: Для rFoil Ultra CBF и Underpad – нет. Просто разверните изоляцию и проклейте швы в соответствии с инструкцией по установке. Арматура / проволочная сетка с трубкой PEX накладывается на изоляцию, а затем заливается бетон.
Для установки Crete-Heat ниже уровня земли потребуется пароизоляция. При установке на уровне земли или над землей может потребоваться барьер, а может и не потребоваться, в зависимости от типа напольного покрытия и местных норм.

В: Можно ли использовать матовую изоляцию вместе с пенопластовой изоляцией (поверх или под)?
О: В большинстве случаев бетонную изоляцию rFoil можно использовать вместе с жестким пенопластом, но только при установке поверх пенопласта. Обеспечивает эффективную пароизоляцию и повышает общую R-коэффициент теплоизоляции. Вы можете связаться с производителем для обеспечения совместимости.

В: Нужно ли проклеивать швы изолентой?
О: Да, изоляция должна быть проклеена по швам. Вы можете использовать полиэтиленовую ленту шириной 3 или 4 дюйма, которую мы продаем, или купить аналогичный продукт в другом месте.

Глубина трубы имеет значение! — Журнал HPAC

Любой, кто устанавливал водяное отопление пола, вероятно, видел, как его или ее аккуратно размещенные контуры трубопроводов утопают в бетоне. Иногда труба и арматурная сетка, к которой она прикреплена, поднимаются в толщу плиты при укладке бетона. В других случаях каменщики топчут трубы и сетки, как будто их и нет.

ГЛУБИНА ТРУБКИ ИМЕЕТ ЗНАЧЕНИЕ?

В отличие от перемещения датчика или очистки трубы от запотевания, нет возможности изменить глубину трубы после того, как стяжка скользит по бетону. Производительность плиты в течение десятилетий будущего срока службы теперь зафиксирована. Необратимость ситуации должна заставить нас задуматься над тем, правильно ли мы устанавливаем трубы. Если глубина трубки не оказывает большого влияния на производительность, зачем об этом беспокоиться? Однако, если глубина трубы действительно существенно влияет на производительность, зачем об этом не знать? Зачем жертвовать производительностью ради детали, которая почти не увеличивает стоимость установки?

Существует несколько причин, по которым глубина труб влияет на характеристики обогреваемой плиты:

• Чем глубже труба, тем больше тепловое сопротивление между ней и поверхностью пола. Чем выше термическое сопротивление на пути теплового потока, тем выше должна быть температура воды для достижения и поддержания заданной скорости теплопередачи.

• Чем ближе труба расположена к нижней части плиты, тем больше должны быть потери тепла снизу.

• Когда трубка заканчивается у нижней части плиты, большая часть тепловой массы плиты находится над горизонтальной плоскостью, в которой добавляется тепло. Это увеличивает время, необходимое для прогрева поверхности пола до нормальной рабочей температуры после запроса на отопление. Это также удлиняет время охлаждения после того, как система управления прерывает подачу тепла.

Полностью «заряженная» плита может удерживать тепло в течение нескольких часов, которое будет поступать в помещение до тех пор, пока температура воздуха и/или температура внутренней поверхности ниже, чем поверхность пола. Это может быть реальной проблемой в зданиях со значительным внутренним теплообменом от солнечного света или других источников.

Принимая во внимание эти факты, кажется очевидным, что размещение трубки выше в плите улучшит ее характеристики. Сложнее ответить на следующие вопросы:

1. Насколько производительность зависит от глубины НКТ?

2. Стоит ли изменение производительности необходимого надзора на стройплощадке, чтобы убедиться, что оно происходит?

ПРОВЕРКА ЧИСЕЛ

Для ответов на эти вопросы нужны достоверные цифры. Один из способов получить их — использовать специализированное программное обеспечение, известное как анализ методом конечных элементов (FEA). Это программное обеспечение позволяет математически моделировать и моделировать физическую ситуацию. Расчеты, которые программное обеспечение FEA может выполнить за пару секунд, намного превосходят то, что любой человек мог бы попытаться решить с помощью ручных методов.

Одна из построенных мной моделей МКЭ показана на рис. 1 . Он состоит из четырехдюймовой бетонной плиты, установленной на изоляцию из экструдированного полистирола толщиной один дюйм (R-5 ºF•hr•ft ² /Btu), и покрытой дубовым полом ³ / ₈ дюймов. Предполагается, что последний идеально приклеен к верхней части плиты. Предполагается, что трубки расположены на расстоянии 12 дюймов друг от друга.

Несколько версий этой модели использовались для моделирования труб на разной глубине в плите. Каждый раз, когда модель запускалась, она определяла температуру в сотнях точек в пределах небольшой области плиты, включая точки, расположенные на расстоянии
1/2 дюйма вдоль поверхности пола.

На рис. 2 показаны изотермы (например, линия постоянной температуры внутри плиты и окружающих материалов), созданные программным обеспечением FEA.

Когда модель FEA была запущена для нескольких глубин НКТ, наблюдались следующие тенденции по мере того, как НКТ укладывалась глубже в плиту: и поверхность.

2. Уменьшается разница между температурой поверхности пола непосредственно над трубой и на полпути между соседними трубами. Это желательный эффект, поскольку он делает температуру поверхности пола более «однородной».

3. Площадь под кривой профиля температуры поверхности изменяется с глубиной трубы. Это означает, что выход тепла вверх от пола изменяется по мере изменения глубины труб.

Используя данные о температуре из нескольких симуляций, я оценил теплоотдачу системы для температуры воды 100F и 130F. В каждом случае тепловая мощность увеличивается, когда трубка опускается через верхнюю часть плиты, и уменьшается по мере того, как трубка углубляется. Это означает, что существует оптимальная глубина трубы, при которой плита обеспечивает максимальную теплоотдачу. Моделирование, которое я провел, предполагает, что это около ¼ толщины плиты вниз от поверхности плиты. Однако эта глубина может варьироваться в зависимости от сопротивления пола и других факторов.

Я также использовал результаты МКЭ для определения средней температуры воды, необходимой для обеспечения тепловой мощности 15 и 30 БТЕ/ч/фут ² . Результаты показаны на Рис. 3.

Эти результаты подразумевают, что средняя температура воды в контуре должна увеличиться примерно на 7F, чтобы обеспечить выходную мощность 15 БТЕ/ч/фут ² , если трубка расположена внизу плиты. Средняя температура воды в контуре должна быть примерно на 14°F выше, чтобы обеспечить выходную мощность 30 БТЕ/ч/фут ² с трубкой внизу плиты.

Может ли источник тепла системы обеспечить более высокую температуру воды, необходимую для более глубоких труб? Если этот источник тепла представляет собой обычный котел, это изменение температуры воды, вероятно, окажет очень небольшое (но тем не менее нежелательное) влияние на эффективность котла. Однако, если бы источником тепла был конденсационный котел, массив солнечных коллекторов или тепловой насос, это изменение требуемой температуры воды имело бы более выраженное негативное влияние на эффективность, а также на способность сбора тепла солнечными коллекторами или тепловым насосом. Более высокая температура воды в трубах также означает снижение производительности за счет смесительных устройств, более высокие потери тепла в трубах и более высокие потери под плитой, что нежелательно.

МОДЕЛИРОВАНИЕ ГОЛОВЫХ ПЛИТ

Я также хотел посмотреть, как глубина труб влияет на тепловыделение для непокрытых бетонных плит. Модель FEA была легко изменена, чтобы превратить дубовый настил ³ / ₈ дюймов в бетон толщиной ³ / ₈ дюймов, и моделирование было повторено. Результаты восходящего тепловыделения при температуре воды 100°F показаны на рис. 4 .

Результаты снова показывают, что тепловая мощность снижается по мере того, как трубка располагается ниже в плите. Наивысший результат моделирования, который я запускал, достигается, когда центр трубы находится примерно на ¾ дюйма ниже поверхности плиты (около 25,1 БТЕ/ч/фут·9).0148 2 при температуре воды 100F). Если опустить трубу так, чтобы ее центр находился на два дюйма ниже поверхности плиты (например, трубка центрируется на плите толщиной четыре дюйма), производительность снижается до 23,8 БТЕ/ч/фут ² . Эти изменения относительно невелики. Однако посмотрите, что предсказывает моделирование, когда труба расположена в нижней части плиты. Здесь выход составляет всего 17,8 БТЕ/ч/фут ² . Это на 25% меньше теплоотдачи вверх по сравнению с тем, когда трубка расположена по центру толщины плиты. Единственный способ компенсировать это — повысить температуру воды на несколько градусов по Фаренгейту.

Я также изучил потерю тепла вниз в зависимости от глубины трубы. Когда температура воды регулируется (как показано на Рисунок 3 ), чтобы трубы, расположенные в нижней части плиты, производили такое же тепловыделение вверх, как и трубки, расположенные по центру плиты, потери тепла вниз увеличиваются примерно на 10 процентов.

ДРУГИЕ СООБРАЖЕНИЯ

Существуют другие факторы, помимо тепловых характеристик, которые влияют на глубину трубы внутри плиты. Один из них — защита трубы возле распиленных швов. Глубина таких пропилов обычно составляет 20% толщины плиты. Я предпочитаю оставить трубку
в нижней части плиты в таких местах, чтобы дать лезвию широкое место, когда оно проходит. Типичная деталь показана на Рис. 5 .

Еще одним соображением является проникновение крепежных элементов, используемых для крепления оборудования к плите. В большинстве случаев не имеет смысла оставлять всю трубу внизу плиты только для того, чтобы вместить то, что может стать будущей скамейкой или подъемной стойкой. Выясните, где такое оборудование будет размещено, и держите трубки на расстоянии нескольких дюймов от места, где 9Крепеж 0003 скорее всего пойдет. Выделите и отметьте эти области на чертеже компоновки труб. Обязательно оставьте копию этого плана владельцу здания.

ЧТО ЭТО ЗНАЧИТ?

Гарантированно ли анализ методом конечных элементов предсказывает реальность со 100-процентной точностью? Нет. Существуют сотни возможных вариаций таких факторов, как температура почвы, сопротивление пола, расстояние между трубами и т. д., что затрудняет получение обобщенных выводов на основе нескольких симуляций.

Тем не менее, для некоторых ограниченных симуляций, которые я провел, прогнозируемая восходящая тепловая мощность довольно хорошо согласовывалась с другими инструментами определения размеров, используемыми для проектирования системы. Прогнозируемое повышение температуры воды, необходимое для трубок в нижней части (а не в центре) плиты, является правдоподобным и значительным. 10-процентное увеличение потерь тепла вниз, вызванное более высокими температурами воды в трубах с донышком, также кажется разумным.

Имейте в виду, что эти результаты также основаны на стационарных условиях. Они не предсказывают последствия более длительного времени отклика, связанного с более глубокими НКТ. В зданиях со значительными и часто непредсказуемыми внутренними притоками тепла это более длительное время реакции, несомненно, приведет к более сильным колебаниям температуры и ухудшению комфорта.

Принимая во внимание все эти компромиссы, возможно, пришло время всем нам найти более эффективные способы обеспечения того, чтобы трубы и армирующая сетка заканчивались ближе к середине высоты плиты (за исключением любых распиленных контрольных швов).

Для таких продуктов, как пенопластовые панели с выступами или пластиковые скобы, которые крепят PEX непосредственно к изоляции под плитой, производители должны предоставить точные данные о тепловых характеристиках, учитывающие такое расположение трубок.

Архитектурно Строительный портал
