Не будем рассказывать о всех преимуществах теплых полов. Разговор пойдет о том, какие нужны трубы для теплого водяного пола, чтобы система работала надежно, безаварийно и эффективно.

Главное помнить, что здесь не уместен принцип «я его слепила из того, что было». «Из того, что было» вы заработаете только головную боль.



Главные требования для труб под теплый водяной пол



Существуют определенные правила, соблюдение которых позволит жить в тепле и комфорте долгие годы:

• трубная продукция должна быть цельной. Никакого сращивания, это рано или поздно приведет к протеканию;

• используйте только гибкий материал, он позволит избежать заломов и легко уложится в нужную форму;

• если площадь комнаты большая, используйте несколько контуров. В слишком длинных трубных рукавах увеличивается сопротивление, и жидкость прекращает движение. Рекомендуют при сечении трубы в 16мм не использовать рукав длиннее 70м, в 20мм – не больше 90м, в 25мм – не более 120м;

• не стоит умалчивать и о запасе прочности: изделие должно выдерживать давление в 10 бар и температуру транспортируемой жидкости до 95°С, несмотря на рабочие параметры давления в 8 бар и t в 40°С;

• внутренние стенки трубы должны быть идеально гладкими.



Из какого материала можно использовать трубы под комфортный пол?



Для этих целей подходят медные рукава. С ними не возникнет проблем при эксплуатации, но для монтажа придется нанимать специалистов с необходимым специальным оборудованием. Кроме всего, стоимость медной трубы для теплого комфортного водяного пола вылетит «в копеечку».

Гофра из нержавейки – изделия прочны, гибки, выдерживают высокие температуры, их (единственные изделия, подходящие для этих целей) можно стыковать. Но снова пугает цена труб из нержавеющей гофры под теплый водяной комфортный пол. Слишком дорого.

Металлопластиковые трубы – относятся к одному из лучших вариантов. Многослойная основа – два слоя пластика и алюминий обеспечивают повышенную прочность. Обладают хорошей теплоотдачей, служат до 50-ти лет, удобны при монтаже и недорогие.

Металлополимерные рукава – также представитель многослойной продукции. Прочность швов при изготовлении превышает прочность алюминиевой прослойки. Устойчивы к температурным перепадам, они не вызывают расслоения. Продаются в бухтах, что облегчает транспортировку. Цена теплого водяного пола из металлополимерной трубы приятно удивит своей доступностью.

Рукава из сшитого полиэтилена обладают низкой звукопроводимостью, антикоррозийные, не реагирует на химические реагенты, устойчивы к механическим воздействиям, гибки, не растрескиваются, противостоят накапливанию внутритрубных отложений. И самое главное достоинство – низкая цена.

Купить трубы для теплого водяного пола можно в интернет-магазине «PROF-SANTEHNIKA.RU» по оптовым ценам.

какие лучше, диаметр шланга для водяного отопления, какую лучше использовать, из каких труб делают

Содержание:

На что обращать внимание при выборе труб
Характеристика труб из различных материалов
Изделия из меди
Металлопластиковые трубы для водяного пола
Трубы для теплого пола из полипропилена
Отопительные шланги из сшитого полиэтилена
Какой материал выбрать? Какие трубы лучше

Теплые полы уже давно с успехом используются для отопления помещений в качестве основного, дополнительного или альтернативного источника тепла. Такие конструкции позволяют сделать пребывание в доме комфортным и уютным. В данном материале расскажем о том, из каких труб делают теплые водяные полы, будь то автономная система или комбинированная схема с установкой основных радиаторов.

На что обращать внимание при выборе труб

Водяное отопление пола является более трудозатратным в процессе укладки, чем, скажем электрическое. Однако с экономической точки зрения, в долгосрочной перспективе оно будет намного выгоднее. Чтобы система функционировала корректно – важно грамотно ее спроектировать, выбрать качественные расходники и произвести укладку с учетом всех нормативов.

В процессе эксплуатации теплоноситель в трубах не будет прогреваться более 30-50 ℃, так что помещение будет отапливаться равномерно и постепенно. При этом затраты на отопление сократятся на 20-30 %.

Чтобы определиться, какие лучше трубы для теплого пола, обратите внимание на такие характеристики:

• уровень теплопроводности;
• срок эксплуатации и прочность;
• условия использования;
• тонкости укладки;
• соответствие качества продукта его цене;
• деловая репутация изготовителя.

Изготавливают трубы для теплого водяного пола из самых разных материалов – полипропилена, металлопластика, меди и прочих. Как правило, внешнее сечение их колеблется в пределах 16-18 мм.

Обратите внимание, что для монтажа теплого пола важно приобретать трубы именно для отопления, а не водопроводные. Обращать внимание стоит на товары от проверенных производителей, а продукция в торговые точки должна поставляться со всеми сертификатами качества. Эти документы можно потребовать у продавца.

Поскольку смонтированную систему отремонтировать будет очень сложно, шланг для теплого пола должен быть достаточно долговечным и прочным. Оптимальным вариантом для отопления считаются трубы из сшитого полиэтилена (детальнее: «Как укладывать сшитый полиэтилен для теплого пола: укладка труб своими руками»).

Характеристика труб из различных материалов

Чтобы помочь потребителям определиться, какую трубу лучше использовать для теплого пола, рассмотрим основные показатели наиболее востребованных материалов.

Чаще всего используются трубы из меди, полипропилена, металлопластика и сшитого полиэтилена.

Изделия из меди

Медь до сих пор активно используется для производства отопительных труб, поскольку отличается высокой долговечностью. Этот материал отличается антибактериальными свойствами и устойчивостью к окислению. Кроме того, медные изделия могут эксплуатироваться при температурах в пределах от -100 до +250 ℃ и довольно устойчивы к механическим нагрузкам.

При условии, что укладка медных труб для пола с водяным отоплением была выполнена правильно, такая система способна функционировать в течение порядка 50 лет без угрозы расплавления, деформации или трещин. Несмотря на высокую стоимость медных трубных изделий, в долгосрочной перспективе такие затраты окупятся с лихвой.

Тем не менее есть у медных труб и некоторые недостатки. В частности, они довольно требовательны к жесткости и кислотности воды. В частности при циркуляции носителя со щелочной или кислой средой, система выйдет из строя, по меньшей мере, вдвое быстрее.

Кроме того, желательно не сливать воду из системы слишком часто, а также не комбинировать в одном контуре медные и стальные элементы, поскольку эти металлы имеют различные электрохимические характеристики.

При оборудовании теплого пола из медных труб должны быть использованы крепежи, арматура и соединительные элементы из аналогичного материала. Это увеличивает затраты на монтаж всей системы примерно на 1/3. Кроме того, необходимо будет оплатить работу людей, выполняющих укладку теплых полов.

Тем не менее соединительные детали – пресс-фитинги, отличаются высокой прочностью, так что можно не сомневаться в надежности и долговечности функционирования всей системы. Стыковка труб пресс-фитингами выполняется на специальном оборудовании, которое есть в наличии у специалистов, так что без их помощи не обойтись.

Все эти факторы приводят к тому, что результирующая стоимость обустройства теплого пола из медных труб обходится потребителям достаточно дорого.

Металлопластиковые трубы для водяного пола

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Трубы из металлопластика стоят намного дешевле, чем медные, поэтому они пользуются заслуженной популярностью.

Среди преимуществ таких изделий можно назвать:

• высокая сопротивляемость окислению;
• долгий срок эксплуатации – порядка 50 лет, равно как и медных;
• небольшая масса – благодаря этому трубы удобно транспортировать и укладывать;
• экологичность – полимерные материалы не вступают в реакцию с примесями, находящимися в теплоносителе;
• звукоизоляция – вода, проходящая по трубам, не создает такого сильного шума, как при контакте со сталью.

Строение металлопластиковых труб предполагает наличие нескольких слоев – полимерного материала внутри и снаружи, а также алюминия, придающего материалу крепость.

Изнутри поверхность трубы является очень гладкой, так что на стенках не образовывается налет. Кроме того, этот слой защищает алюминий и клеящие материалы от воды.

От того, насколько качественный клей использован для производства труб, будет зависеть их долговечность. Если клей начинает разрушаться, полимерные слои будут отставать, а труба потеряет герметичность. Определить качество клея можно путем прогрева труб до 90-100 ℃ и оценки результата.

В идеале внешний вид изделия на срезе должен остаться прежним. Если же станут отчетливо видны слои материалов, то не стоит останавливать свой выбор на данных изделиях.

Хотя трубы из металлопластика не выдерживают открытого пламени, на обустройство теплого пола это не влияет. В данном случае стоит подумать, какого диаметра выбрать трубу для теплого пола с учетом имеющихся в наличии фитингов. Если их внутреннее сечение будет меньше диаметра трубы, на швах станет образовываться известковый налет (прочитайте: «Какой диаметр трубы для теплого пола лучше использовать – расчет диаметра, в зависимости от материала труб»).

Со временем это приведет к подтеканию теплоносителя.

Диапазон рабочих температур для металлопластиковых труб составляет от -10 до 95 ℃. Возможен кратковременный нагрев до 110 ℃. В случае перегрева труба будет безнадежно испорчена.

Обратите внимание, что при монтаже фитингов важно не пережать накидную гайку, чтобы на поверхности трубы не образовался надрез – он может стать причиной протечки. Если вы не имеете навыков подобных работ, лучше доверить укладку теплого пола специалистам.

Трубы для теплого пола из полипропилена

Хотя пластиковые трубы для теплого пола данной категории отличаются низкой ценой, экологичностью и долгим сроком службы, они не отличаются большей популярностью. Дело в том, что они достаточно трудоемки и неудобны при монтаже.

Изделия достаточно плохо гнутся – их радиус изгиба равен 8-9 диаметрам. Например, у сшитого полиэтилена это значение равно 5. Из-за большого радиуса укладку теплого пола выполняют достаточно сложно. Даже если взять минимальный диаметр трубы для теплого водяного пола, равный 16 мм, укладывать их можно с отступом порядка 12,8 см. Уложив нагревательный контур с такими отступами, невозможно добиться достаточной мощности и обогреть помещение качественно. Кроме того, укладка таких труб возможна лишь при температуре окружающей среды не ниже 15 ℃, а в северных регионах это может стать серьезной проблемой.

Стоит отметить, что стыковка полипропиленовых труб производится методом пайки. В результате получается качественное очень надежное соединение, которое не требует больших временных затрат.

Отопительные шланги из сшитого полиэтилена

Сам по себе полиэтилен состоит из молекул углеводорода, которые не связаны между собой. Сшитый полиэтилен (PEX) получают благодаря новым технологиям, которые позволяют подтолкнуть к взаимодействию атомы углерода и водорода. Последующая обработка под высоким давлением приводит к образованию дополнительных молекулярных связей, а также росту прочности материала.

Несмотря на то, что данную технологию изобрели более 40 лет назад, массовое производство красной трубы для теплого пола из нового материала начали не так давно. Он отличается высокой прочностью, устойчивостью к истиранию и механическим повреждениям, не растрескивается и не боится перепадов температур. Насколько выраженными будут те или иные характеристики материала, зависит от способа и степени сшивания.

Оптимальным вариантом для теплого пола будет материал со степенью сшивания в пределах 65-80 %. Соответственно, чем выше степень, тем лучше изделие и выше его стоимость. Однако благодаря долговечности труб излишние расходы на них в скором времени окупятся.

При малой степени сшивания трубы не будут способны противодействовать повышенным нагрузкам. Кроме того, значение имеет, каким методом выполнялось соединения молекул – азотным, пероксидным, радиационным или силановым.

Наиболее прочным и качественным является материал, маркированный как PEX-a. Является самым дорогим из всех вариантов сшитого полиэтилена. Более доступный для потребителя и обладающий высокими качественными характеристиками материал – полиэтилен марки PEX-b. Он выполнен силановым способом сшивки.

Рассмотрим основные достоинства такого материала:

• Использование материала при температурах от 0 до 95 ℃ без потери его функциональных возможностей.
• Имеет высокие температуры расплавления и возгорания. Сшитый полиэтилен начнет плавиться по достижении температуры в 150 ℃, а загорится лишь при 400 ℃.
• Структура материала позволяет ему восстанавливать первоначальную форму и внешний вид после нагревания, даже если изделие было деформировано.
• Трубы из данного материала отлично переносят перепады давления в любых отопительных системах. Заявленный уровень давления, при котором они бессбойно функционируют, составляет 4-10 атмосфер. Точное значение можно узнать из технической документации.
• PEX-трубы отличаются пластичностью, поэтому не переламываются даже при многократном перегибе трубы в одном месте.
• Изделия из сшитого полиэтилена не подвержены окислительным процессам и не позволяют грибку и бактериям разрастаться на их стенках.
• Материал является экологически безопасным. При эксплуатации не выделяется токсинов, а в процессе горения он распадается на углекислый газ и воду.

Рекомендованный диапазон температур для использования российских труб для теплого пола составляет 0-95 ℃. Однако он способен сохранить свои свойства и при похолодании до -50 ℃, и при повышении температуры до 150 ℃. Тем не менее такие экстремальные нагрузки могут повлиять на срок службы материала.

Некоторые потребители могут перепутать термостойкий полиэтилен и PEX-трубы. Первый материал способен выдерживать достаточно высокие температуры, однако остальные его качества существенно уступают сшитому полиэтилену. В частности, PEX-трубы более надежны во время эксплуатации при высоких нагрузках и отличаются более длительным сроком службы. С этим, они имеют более высокую цену.

Трубы из сшитого полиэтилена с успехом используются для укладки теплого водяного пола, системы транспортировки горячей воды и отопления. Единственная слабость материала – чувствительность к лучам прямого солнечного света. Хотя для теплых полов это неважно.

Стоит отметить, что снаружи трубы покрыты антидиффузным слоем, который защищает их от проникновения кислорода в структуру материала. Чтобы не повредить этот слой, транспортировку и монтаж следует выполнять очень аккуратно.

Изогнутая труба из сшитого полиэтилена после прогрева вернется к исходной форме. При этом место изгиба будет практически незаметным, а материал сохранит свои качества.

Какой материал выбрать? Какие трубы лучше

В зависимости от типа материала, который будет выбран, нужно будет определяться, какой диаметр трубы лучше для теплого пола. Как правило, предпочтение потребителей отдается либо металлопластиковым изделиям, либо PEX-трубам. Причем последний вариант занимает все более прочные позиции на рынке.

Если же самостоятельно вы не можете сделать выбор, то все проектные и строительные работы лучше доверить профессионалам. В таком случае вы будете уверены, что теплый пол изготовлен качественно и прослужит очень долго.

Теплый пол – Методы установки трубок

Существует множество вариантов установки трубок для установки лучистого теплого пола. На самом деле, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько различных вариантов на выбор. На этой странице подробно описаны многие из наших самых популярных способов установки излучающих трубок, в том числе:

БЕТОННАЯ ПЛИТА УСТАНОВКА ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ ПОЛА

Установка бетонной плиты является одним из самых простых и эффективных способов установки лучистого тепла. Хотя это просто, очень важно сделать это правильно. Если это не так, у вас может быть система подогрева пола, которая неэффективна, дорога в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным представителем вашего кода для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию. 6 или 8-мильный пластик Visqueen (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть не так эффективно, как другие варианты. Вы должны уточнить у официального представителя вашего кодекса соответствие коду. Этот веб-сайт является хорошим ресурсом для того, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции необходимо изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая синяя или розовая плита). Обычно мы рекомендуем 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые рекомендуют использовать тонкие листы фольги/пузырька или изоляционное одеяло. Эти продукты претендуют на высокое значение R, но в основном это связано с его отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Затем вы застряли с 1/2 ″ настоящей изоляции. Это быстрый и простой продукт для установки, но в этом случае быстро и просто определенно не подходит.

Crete-heat — это название продукта, которым пользуются многие наши клиенты. Этот продукт имеет выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, поставить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на то, чтобы согнуть и привязать трубку к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и представляет собой шпунт и паз, поэтому он защелкивается. Нет необходимости проклеивать какие-либо швы.



Поскольку большая часть теплопотерь в бетонной плите происходит на внешней кромке, важно, чтобы мы и там изолировали. Вот пара деталей. Первый показывает, что произойдет, если изолировать нужно только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при использовании для лучистого теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично изолированная.

Полностью изолированная плита.

Для получения более подробной информации о методах изоляции, пожалуйста, прочитайте наше Руководство по проектированию и строительству.

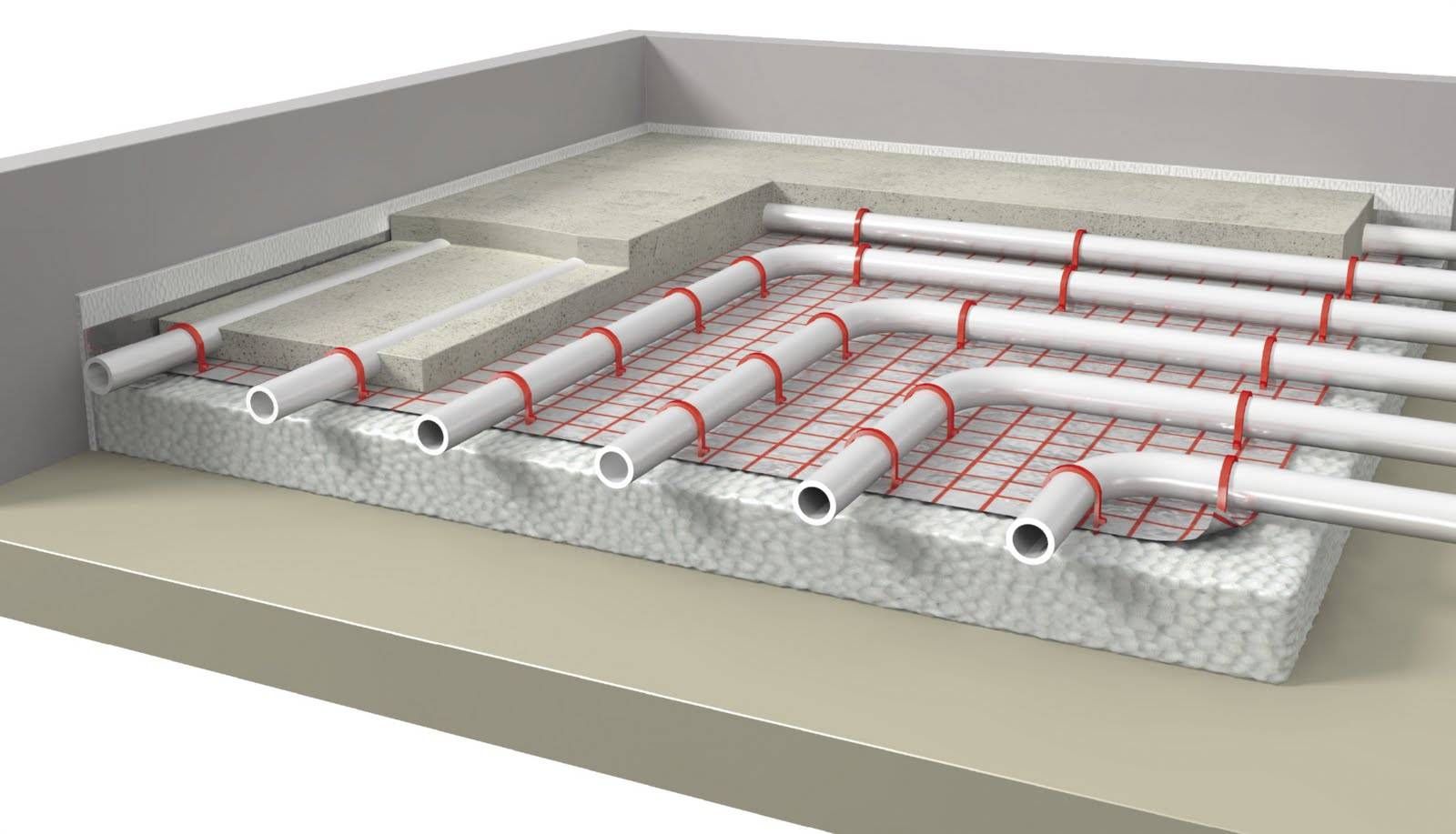

Установка труб для обогрева пола

После укладки изоляции следующим шагом будет укладка труб для обогрева. Если вы устанавливаете продукт Crete-heat, то эта часть проста. Просто вставьте трубку в выступы. Если вы использовали традиционную пенопластовую плиту, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пенопласту, используя скобы Pex и специальный пистолет, что ускоряет работу. Единственным недостатком является то, что скобы могут быть несколько дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек-молний. Это наиболее распространенный метод, потому что стяжки недороги, и большинство готовы пожертвовать небольшим количеством времени, если это означает сэкономить много денег.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УКЛАДКИ БЕТОННОЙ ПЛИТЫ НА ЛУЧШИЙ ПОЛ!

СБОРНАЯ УСТАНОВКА ИЗЛУЧАЮЩЕГО ОТОПЛЕНИЯ ПОЛА

Метод установки лучистого пола со скобами очень популярен, потому что до тех пор, пока вы можете видеть балки снизу, вы можете установить лучистое тепло. Этот метод хорошо подходит для нового строительства и модернизации. На самом деле, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. ниже). Несмотря на то, что slab-приложение довольно щадящее, мы считаем, что для его правильной работы установка скоб должна быть выполнена правильно. Следующие методы ДОЛЖНЫ соблюдаться для эффективной и действенной установки скоб:

Установленная алюминиевая пластина теплопередачи.

Установка алюминиевых ребер теплоотвода:

Их также называют пластинами теплопередачи или алюминиевыми ребрами. Исследование, проведенное Канзасским государственным университетом несколько лет назад, показало, что системы, использующие пластины теплопередачи, по сравнению с системами, которые не могут передавать , в два раза больше БТЕ. Важно то, что вы обычно можете понизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания Radiantec также провела собственные эксперименты по изучению пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплопередачи сплошным покрытием. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но более чем в два раза дороже.

Скрепляемая излучающая установка, показывающая разницу в областях с покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевыми пластинами теплопередачи по сравнению с расстоянием между ними. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале пластины теплопередачи должны быть расположены непрерывно, но это не обязательно. Наше общее эмпирическое правило заключается в том, чтобы размещать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​местах с высокими потерями тепла, таких как большие комнаты. Разместите их примерно каждые 8 ​​дюймов или около того во всех других областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые пластины теплопередачи со сплошным покрытием.

Установка алюминиевого отражающего барьера:

Примерно на 1-2 дюйма ниже излучающей трубки и пластин необходимо установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевым покрытием. В нем есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами. Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть обрезан так, чтобы он мог поместиться между балками. У нас есть видео установки, которое показывает, как это сделать. Цель установки отражающего барьера – отражают волны лучистого тепла назад к черновому полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который еще больше помогает выровнять теплопередачу. Некоторые возразят, что отражающий барьер не нужен и что с годами он покроется пылью и потеряет свою эффективность. Мы по-прежнему считаем, что это важная часть, и поскольку относительно недорогая , ее следует установить.

Фотография алюминиевого отражающего барьера, установленного в одном из пролетов балок для лучистого теплого пола.

Изоляция обычно устанавливается после этого (см. следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким значением R, вы можете отказаться от этого продукта.

Установить изоляцию

Многие спрашивают нас, нужно ли также устанавливать изоляцию под излучающей трубкой, пластинами теплопередачи и отражающим барьером. Если вы можете сделать это только один раз, потому что потолок будет готов, то ответ абсолютно положительный. Количество изоляции зависит от того, что находится сверху и снизу. Если сверху есть ковровое покрытие или место с высокими потерями тепла, то следует использовать R-19.. Если нет, вы, вероятно, можете обойтись R-13, но R-19 лучше. Тип утеплителя не имеет большого значения.

Скрепите изоляционную деталь над нишей.

Если внизу есть неотапливаемый подвал, то следует использовать R-19. Большинство людей не возражают, если в этом сценарии они теряют немного тепла вниз. Если, например, потери тепла вниз полностью тратятся на подполье, то ваш метод изоляции должен быть обширным. Вы должны попытаться получить минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию. Что может быть, если не утеплять? Так как лучистое тепло будет распространяться во всех направлениях, тепло так же легко уйдет вниз. В подвале будет слишком тепло, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система лучистого пола без алюминиевых пластин теплопередачи?

Нам часто задают этот вопрос, потому что люди хотят сэкономить. Алюминий дорогой. Мы получим это! Radiantec считает себя «энергоэффективной» компанией. Все, что мы делаем, и все, что мы рассчитываем, служит единственной цели создания максимально эффективной системы с низким энергопотреблением.

Мы также придерживаемся принципа «будь проще», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, по нашему мнению, глупо сэкономить немного денег и отказаться от важного элемента, который сэкономит вам деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если пластины не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла. Проблема в том, что воздух является изолятором, а Pex, непосредственно контактирующий с деревом, является плохим проводником. Чтобы компенсировать эту плохую теплопередачу, температура воды должна быть значительно повышена. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не выделять достаточно тепла, чтобы обогреть комнату, если дом старый и не энергоэффективный.

В новом строительстве с современными хорошо изолированными конструкциями система без пластин, скорее всего, будет работать. Но не будет работать так хорошо и эффективно, как могло бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть хорошим кандидатом на солнечную горячую воду. Что имеет больше смысла, установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко сказать, какая система будет стоить дешевле в эксплуатации.

Мы ежедневно получаем звонки от людей с существующими системами (не нашими), которые хотят улучшить производительность. Они жалуются на недостаточное отопление в холодные дни и/или высокие затраты на электроэнергию. Мы в восторге, когда они перезванивают позже и восхищаются тем, как хорошо работает их система после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УКЛАДКИ ЛУЧШЕГО ПОЛА НА СТЕПЛЕНИЕ!

ПОДВЕСНАЯ ПЛИТА УСТАНОВКА ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ ПОЛА

В новом строительстве иногда используется подвесная панель лучистого теплого пола. Когда-то это была обычная установка, но мы не видим, чтобы она использовалась так часто. Этот метод предполагает установку излучающих труб поверх чернового пола. Затем сверху насыпается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой облегченную бетонную смесь или материал на основе гипса, называемый «гипсбетон», который кажется наиболее распространенным.

Как правило, это не лучший вариант модернизации, потому что существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты с тонкой гипсовой заливкой.

Некоторые преимущества подвесной плиты:

• Простота установки трубок по сравнению со скобами.
• Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
• Звукоизоляция.
• Огнестойкий.
• Повышенная тепловая мощность. В приложениях со степлированием мы можем получить около 35 БТЕ/час/кв. фут, в то время как в подвесных плитах мы можем получить до 40 БТЕ/час/кв. фут. Однако имейте в виду, что средние потери тепла в новом доме составляют около 20 БТЕ/ч/кв. фут, так что это преимущество может не иметь значения для большинства установок.
• Нет необходимости в алюминиевых пластинах теплопередачи.
• Равномерная и постоянная температура пола.

Некоторые недостатки подвесной плиты:

• Дополнительный вес. Ваша конструкция пола должна быть спроектирована , чтобы выдержать этот дополнительный вес.
• Добавлена ​​высота. Пока подвесная плита запланирована с самого начала, проблем нет. У нас были люди, постфактум решившие, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
• Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы отреагировать на новые входы энергии. Также требуется много времени, чтобы остыть в те времена года, когда утром прохладно, а днем ​​тепло.
• Стоимость. В зависимости от того, где вы находитесь, эта установка может быть дорогостоящей.

Процесс установки подвесной плиты

Для этой установки стены имеют двойное покрытие, чтобы увеличить высоту на 1 1/2 дюйма. Как правило, стены каркасные, но не гипсокартонные. Это позволяет вам переходить из одной комнаты в другую, просто надрезая пластину на стене. Если стены обшиты гипсокартоном, установка труб может быть более сложной, поскольку вам придется входить и выходить через дверные проемы. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем вернуться на другую сторону. Затем некоторые кладут слой пластика поверх пола. Кажется, ведутся споры о том, нужно это или нет. Поскольку это не проблема теплого пола, мы передаем это решение подрядчику, выполняющему работу. Теперь пришло время уложить трубу и прикрепить ее к полу. Они производят скобы Pex, предназначенные для крепления Pex к деревянному основанию. Перед заливкой обязательно подсоедините трубку к коллектору и проверьте трубку под давлением. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются в предварительно собранном виде с присоединенным оборудованием для испытания давлением. Последним этапом является изоляция между балками. Окончательная установка будет выглядеть примерно так:





Схема установки подвесной плиты.





Заливка Maxxon Therma-floor поверх излучающих труб. Фото предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧШЕГО ОТОПЛЕНИЯ ПОЛА

Многие люди задают вопрос «как я могу установить лучистое отопление пола, если у меня нет доступа к полу снизу?» Один из способов — использовать изготовленную систему рифленых досок, которую вы можете положить и просто положить в нее Pex. Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, у всех у них есть один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. В эту цену не входит даже светоотражающий материал.

Фанерные полосы, установленные поверх чернового пола.

Radiantec предлагает практичную альтернативу этим дорогим продуктам. Если вы умеете делать все своими руками и не возражаете против работы с электроинструментами, то вы можете установить высокоэффективную систему лучистого обогрева пола поверх существующего пола за небольшую часть цены производимых панельных систем.



Установка «фанера и пластины» включает в себя разрезание 3/4″ фанеры на полосы шириной 12″ и их крепление к черновому полу. Вы оставите канавку шириной примерно 3/4″ для трубки и пластины.

Перед установкой труб устанавливается алюминиевая пластина теплопередачи, помогающая отводить тепло через пол. Теперь можно установить трубы и уложить готовый пол. Если напольное покрытие будет мягким, например, ковровым или виниловым, то следует уложить тонкий слой дерева (называемый луан). Большинство других твердых напольных покрытий можно укладывать непосредственно поверх труб и плит.

Фанерные полосы, трубы и плиты, установленные поверх чернового пола.

Плавающий пол, уложенный поверх системы лучистого теплого пола.

ПОЛУЧИТЬ БЕСПЛАТНЫЙ ЗАПРОС Т.Е. ДЛЯ ФАНЕРЫ И ПЛИТЫ СПОСОБ УКЛАДКИ ЛУЧШЕГО ПОЛА!

Чтобы ознакомиться с более распространенными способами установки трубок, обязательно прочитайте наше Руководство по проектированию и изготовлению.

Излучающее тепло с солнечным водонагревателем Наземное крепление с вакуумной трубкой | | Теплый пол своими руками

Монтаж вакуумных трубчатых коллекторов на земле требует некоторых методов, которые не используются для традиционного монтажа на крыше. Ниже приведены несколько фотографий, иллюстрирующих, буквально с нуля, необходимые шаги.

Траншея для установки солнечного водяного отопления

Несмотря на то, что 90% всех солнечных систем горячего водоснабжения используют антифриз между коллекторами и солнечным теплообменником (см. схему), линии подачи и возврата все равно должны быть ниже линия мороза. Проблема не в замерзании, а в движении земли. Длинные пробеги особенно подвержены сезонному пучению почвы.

Изолированная линия

Изолированная коробка

Существует множество способов изоляции ваших линий подачи и возврата солнечных батарей, большинство из них очень дороги и имеют низкие R-значения. Простой метод, показанный выше, представляет собой не что иное, как 2-дюймовый экструдированный пенополистирол, разорванный на полосы (12-дюймовая ширина сверху/снизу, 4-дюймовая ширина по бокам). Эти полоски сформованы в коробку из пенопласта.

Хотя заманчиво использовать рулон PEX (чтобы избежать подземных соединений), линии подачи и возврата всегда должны быть медными. Это связано с тем, что летние температуры, создаваемые системой, могут легко расплавить пластиковые трубы любого типа. Конечно, мягкую отожженную медь также можно использовать, если вам нужна система без подземных паянных соединений, но мягкая медь 3/4″ стоит около 3,50 долларов за фут. поэтому вы захотите учесть стоимость в своем решении.

Те же самые соображения относительно высоких температур следует также учитывать при выборе типа пены, используемой для покрытия медной трубы. Обычная изоляция труб, используемая в хозяйственных магазинах для бытовых водопроводов, расплавится через год, поэтому используйте либо Armaflex, либо Insul-tube. Любой из этих продуктов дает вам начальное значение изоляции R-5, а затем, будучи заключенным в коробку XPS, общее значение R подскакивает до R-15.

После того, как изолированные медные линии установлены внутри пенопластовой коробки, верхняя крышка запенивается, а стыки между 8-футовыми секциями также герметизируются распыляемой пеной. Хотя это и не показано здесь, специальный изгиб, также сделанный из пеноматериала XPS, был сделан так, чтобы полностью скрыть линии.

В зависимости от снегопада в вашем районе (или его отсутствия) монтажный узел либо приподнимается на фут или два над землей, либо монтируется заподлицо на уровне земли. Обратите внимание, что задняя перекладина в этой установке поднята на фут выше, чем передняя. Этот улучшенный наклон вперед помогает компенсировать низкое зимнее солнце в высоких широтах Вермонта.

Seido 5 Коллектор вакуумной трубы

Фитинги на Seido-5 метрические, но в сборочный комплект входит короткая медная заглушка с отфрезерованным концом на несколько тысячных долей дюйма для перехода к нашему стандарту 3 /4″ медь без усилий.

Установка вакуумных трубок

Установка вакуумных трубок в сборку коллектора должна быть последней фазой проекта. Это означает, что ВСЯ сантехника (т. е. солнечный теплообменник к коллектору и от него, теплообменник к баку для хранения солнечной энергии, все соединения затянуты и т. д.) должны быть завершены и испытаны под давлением. Это важно, потому что трубы, находящиеся под прямыми солнечными лучами, без аккумулирующего резервуара для поглощения тепла будут генерировать чрезвычайно высокие температуры.

Кроме того, в верхней части каждой вакуумной трубки имеется 3-дюймовая колба. Это конденсатор. Трубка, находящаяся под прямыми солнечными лучами, может нагреться настолько, что температура этой колбы конденсатора может подняться до 390 градусов! Если трубки лежат на солнце, существует вероятность серьезных ожогов, поэтому будьте очень осторожны. Кроме того, если трубы установлены в верхний коллектор, но не имеют резервуара для передачи тепла, «мертвый» контур коллектора становится все более и более горячим, тепловое расширение поднимает давление все выше и выше, и, ну… вы поняли идею. .

Гибкие соединители на вакуумных трубчатых массивах

На этой фотографии показано важное соображение для наземных солнечных батарей в холодных местах, а именно морозное пучение. Несмотря на то, что коллекторы смонтированы на изолированных бетонных опорах (с использованием метода защищенного от мороза мелкозаглубленного фундамента), все же существует возможность движения между массивом и вертикальными изолированными колоннами, ведущими к заглубленным трубопроводам.

Чтобы решить эту проблему, гибкие соединители из нержавеющей стали длиной 3 фута, поставляемые с комплектом вакуумных трубок, становятся переходом между массивом и колоннами (обратите внимание на провисание трубопровода). Эти гибкие трубки поглощают любые сезонные перемещения между монтажной конструкцией массива и подземной сантехникой. Жесткая медь не так снисходительна.

Кроме того, хотя вертикальные колонны кажутся отлитыми из цемента, на самом деле они сделаны из 2-дюймовой пены XPS (синяя доска), которая покрыта тонким слоем штукатурки для защиты от атмосферных воздействий. 4-дюймовая труба из ПВХ проходит по середине колонны, а изолированная медная труба проходит по середине трубы из ПВХ.
