Первичная/вторичная сантехника уже много лет используется для отопления и охлаждения коммерческих и жилых помещений. В системе лучистого отопления насос надлежащего размера в основном контуре запускает нагреватель по требованию всякий раз, когда какая-либо зона требует тепла. Это создает циркуляционный контур горячей воды между нагревателем и парой близко расположенных тройников, которые пересекаются с вторичным контуром .

По сути, близко расположенные тройники становятся «источником тепла» для излучающего зонного коллектора через вторичный контур. Когда излучающая зона требует тепла, горячая вода забирается из близко расположенных тройников и направляется в излучающую трубку.

Первичная/вторичная сантехника решает пару проблем. Во-первых, он предотвращает перегрев некоторых типов котлов, гарантируя, что через внутренний теплообменник системы всегда циркулирует надлежащее количество жидкости, даже если только небольшая зона (т. е. низкий расход) требует тепла.

Кроме того, для очень больших зон трубопровод Первичный/Вторичный предотвращает превращение нагревателя в «узкое место» в излучающей системе. Другими словами, нагреватель может иметь достаточную мощность нагрева (т. е. высокую выходную мощность БТЕ), но впускное и выпускное отверстия слишком малы для пропуска большого объема воды, необходимого для большой излучающей системы.

Важное примечание. Для относительно небольших излучающих систем, использующих менее 3000 погонных футов 7/8″ XL PEX, первичная/вторичная сантехника не требуется. Если, как указано выше, конкретный производитель котлов не требует первичной/вторичной сантехники для защиты внутреннего теплообменника агрегата.

Водонагреватели Takagi, например, не требуют первичного/вторичного водопровода. Тем не менее, было бы огромной ошибкой запускать даже скромную систему теплого пола напрямую от водонагревателя.

Опять же, это возвращается к потоку. Впускные и выпускные отверстия блоков по требованию крошечные, и это ограничение может «задушить» скорость потока, необходимую для теплого пола. По этой причине между нагревателем по требованию и зональным коллектором лучистого пола устанавливается трехходовой смесительный клапан подходящего размера. В этой конфигурации циркуляционный насос (насосы) радиационного типа забирается из порта «смеси», комбинации «горячего» порта смесительного клапана (линия от нагревателя) и «холодного» порта смесительного клапана (трубка от нагревателя). тройник от линии, возвращающейся от пола к нагревателю), решая проблему объема/расхода. Крошечные порты больше не имеют значения, потому что от нагревателя по требованию требуется лишь небольшое количество нагретой воды — по той простой причине, что вода в полу возвращается в нагреватель лишь на десять градусов холоднее, чем на выходе.

Другими словами: вода, идущая к радиационным насосам, это в основном та же самая вода, которая только что вернулась с пола — с небольшим нагнетанием горячей воды из нагревателя по требованию (помните десять градусов, которые мы использовали для обогрева зона?).

Таким образом, если в излучающей системе имеется партий трубок (более 3000 погонных футов 7/8″), мы не забираем воду системы из трехходового смесительного клапана, и мы, конечно, не будем нарисуйте его непосредственно из устройства по требованию. Вместо этого первичный контур становится механизмом, с помощью которого большой , большой объем , вторичный контур нагревается. (см. фото ниже)

Горизонтальная труба в верхней части этой фотографии является сердцем вторичного контура . Правый конец этой трубы будет подсоединен к стороне подачи излучающего зонного коллектора. В левый конец поступает возврат жидкости из зонального коллектора. Эта вторичная петля может быть рассчитана даже на самую большую излучающую систему.

Насос, который вы видите на первичном контуре , забирает возвратную воду из близко расположенных тройников вторичного контура, направляет ее в нагреватель по требованию, где она повторно нагревается, а затем возвращает ее во вторичный контур. Этот первичный контур течет всякий раз, когда активен вторичный контур (т. е. зоны требуют тепла)

Конечно, для того, чтобы конфигурация водопровода первичный/вторичный работала должным образом, расстояние между тройниками, пересекающими вторичный контур, должно соответствовать определенным руководство по сантехнике. То же самое относится к прямым участкам трубы по обе стороны от каждого тройника.

Важно: Никогда не обрезайте ни одну из двух заглушек, впаянных в близко расположенные тройники.

Хотя иногда, особенно в тесных монтажных условиях, возникает соблазн «подрезать» прямые медные штыри, выходящие из близко расположенных тройников… НЕ ДЕЛАЙТЕ ЭТОГО! ОЧЕНЬ важно, чтобы близко расположенные тройники были не дальше друг от друга, чем в 4 раза больше диаметра трубы любого размера, образующей первичный/вторичный контур, и это не менее важно , что длина прямых труб, идущих от близко расположенных тройников, должна быть не менее 6-кратного диаметра той же трубы.

Другими словами, если, скажем, первичный/вторичный контур собирается из трубы диаметром 1″, близко расположенные тройники должны быть не шире 4″ от центра к центру, а прямые трубы на обоих концах тройников должен быть длиной не менее 6 дюймов.

Обрезание заглушек для того, чтобы «упаковка поместилась» в ограниченном пространстве, приводит к дисбалансу отношений между первичным и вторичным контуром.

Я мог бы на подробном уроке физики объяснить, почему эти параметры должны соблюдаться (на самом деле я не мог), но достаточно сказать, что сантехническая промышленность потратила годы на формулирование этих правил. Они работают. А поскольку целью первичной/вторичной сантехники является предотвращение «падения давления» между различными насосами в одной и той же системе, нарушение вышеуказанных правил откроет дверь для множества нежелательных и хаотических явлений потока.

По этой причине Radiant Floor Company производит предварительную сборку комплекта сантехники Primary/Secondary в нашем магазине. Это устраняет любые догадки во время установки и предоставляет клиенту простую в сборке, полностью маркированную систему упаковки, в которой практически все пайки выполняются нами.

Можно добавить прямой патрубок или отвод к патрубкам, впаянным в близко расположенные тройники, но ни в коем случае не обрезать их.

Вариант конфигурации первичной/вторичной сантехники «открытая система»

Первичная/вторичная конфигурация водопровода также может быть спроектирована для обеспечения ГВС. В этом приложении в системе установлены два смесительных клапана: один для зон теплового излучения (см. схему), а второй для подачи горячей воды для бытовых нужд. Таким образом, возможны два температурных градиента от одного и того же источника тепла.

И, как и в любой другой открытой системе, предотвращается застой путем подачи свежей воды в систему отопления через пол при каждом использовании горячей воды для бытовых нужд.

На приведенной ниже схеме показана конфигурация трубопроводов, когда первичный/вторичный водопровод используется в «закрытой» системе, то есть когда источник тепла предназначен для лучистого обогрева пола и не обеспечивает горячую воду для бытовых нужд.

Теплый пол — Джош Бринко

Теплый пол с подогревом… Это круто! Есть ли смысл в вашей ситуации?

В США наиболее распространенным типом отопления является печь, называемая «принудительной подачей воздуха», которая обдувает дом воздухом по металлическим воздуховодам. Когда в доме становится холодно, включается печь, и вы чувствуете, как из вентиляционных отверстий дует теплый воздух. Затем воздух в помещении снова остывает, и процесс продолжается. Это своего рода мгновенное удовлетворение. На самом деле, это очень по-американски.

Позвольте мне проиллюстрировать это аналогией. Ваше тело 98,6 градусов, верно? Когда вы выдыхаете, ваше дыхание составляет около 98 градусов или что-то меньше. Если наши руки замерзли, мы можем выдуть воздух изо рта, чтобы согреть руки. Ваши руки остаются теплыми после одного глотка воздуха или вам нужно продолжать дуть воздухом? Представьте, что вы пытаетесь подогреть чашку кофе своим дыханием. Вероятно, это можно было бы сделать, но для этого потребуется постоянный поток тепла от вашего дыхания. Вы, вероятно, потеряете сознание до того, как кофе нагреется. ТАКОЕ ЖЕ ПРОИСХОДИТ С ПЕЧЬЮ. Когда горячий воздух выходит из ваших вентиляционных отверстий, он нагревает воздух, но не нагревает полы, стены, столы, стулья и все другие твердые предметы в вашем доме. Вы помните, как учились дирижированию на уроках естествознания? В твердом или жидком состоянии может храниться больше тепла, чем в газе. Воздух — это газ, и печи пытаются нагреть вас (твердое тело) и ваш дом (твердое тело), ​​накапливая тепло в воздухе, который дует на вас. Он не обладает длительным эффектом, а потому не эффективен. (Он также разносит много пыли, клещей и других аллергенов, которые вредны для вашего респираторного здоровья).

Лучистое отопление работает путем передачи тепла от жидкости к твердым телам.

Другими словами, вода в трубах нагревается, и эти водопроводные трубы касаются ваших полов и передают тепло вашим полам. Тепло в ваших твердых полах передается другим твердым предметам в вашем доме, и тепло сохраняется более эффективно. Это также кажется более уютным, потому что это длительное, непрерывное тепло, которое согревает вас до глубины души, а не просто обдувает кожу воздухом.

Трубы внутрипольного отопления с металлическим оребрением для рассеивания тепла

Обратите внимание на все ВЕЩИ на потолке существующего дома. Все это необходимо снять и заменить перед установкой труб лучистого отопления в полу.

Итак, как сделать полы в доме блестящими? Водопроводные трубы (обычно пластиковые, называемые PEX) необходимо прикрепить к полу. Это проще всего сделать, когда ваш дом находится в стадии строительства. Если вы заливаете бетонные полы, PEX укладывается перед заливкой бетона, и они навсегда залиты в бетон.

Если ваши полы сделаны из дерева, PEX обычно прикрепляется к нижней стороне полов. Это довольно легко сделать в новом строительстве, так как на пути не так много вещей (таких как свет, провода, изоляция и сантехника). В ситуации реконструкции это немного сложнее, так как вам сначала нужно снять потолок и все, что внутри него, прежде чем вы сможете скрепить PEX. Вам даже нужно отшлифовать любые гвозди или скобы, которые могут торчать сквозь пол, чтобы они случайно не проткнули водопроводные трубы PEX. Эти работы по сносу могут обойтись очень дорого (вероятно, дороже, чем цена самой системы лучистого отопления). Это становится еще более сложной задачей в подполье, где рабочим придется работать на спине, чтобы прикрепить скобами PEX к нижней стороне пола. Нет ничего невозможного, но наличие чистого листа помогает сохранить разумную стоимость. Новое строительство и новые дополнения довольно легко интегрировать лучистое отопление пола.

Мастер проекта осматривает пол с подогревом в существующей плите. (Обратите внимание на деревянные полки на заднем плане… их поставил рабочий, и они проткнули водопроводные трубы. Необходима предельная осторожность).

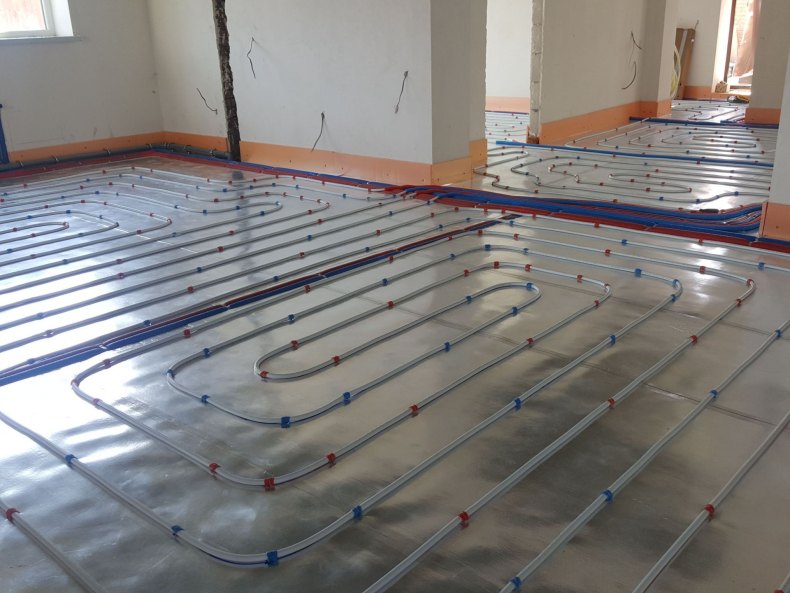

Водопроводные трубы, уложенные в бетонную плиту перед ее заливкой. Обратите внимание на изоляционную плиту под трубами.

Если вы хотите установить PEX в существующую бетонную плиту, вам нужно либо разбить плиту и залить новую, либо вы можете вырезать канавки для установки труб. Затем вы бы покрыли эти канавки другим слоем бетона и, возможно, другим материалом для пола. Мы с успехом использовали лучистое отопление пола во всех напольных материалах, включая лиственные породы. Лиственные породы имеют тенденцию к усадке и набуханию при изменении температуры, поэтому «искусственная древесина лиственных пород» является лучшим выбором при использовании лучистого обогрева пола, хотя мы никогда не видели проблем с настоящими лиственными породами (только слышали о них… постучим по дереву… буквально).

Возможно использование электрических теплых полов. Хотя это не очень эффективно. Затраты на электроэнергию для производства тепла в настоящее время не оправданы. Большинство лучистых систем отопления работают на природном газе или пропане, которые намного дешевле, чем электрические аналоги. Тем не менее, электрический теплый пол может быть жизнеспособным вариантом для небольших помещений, таких как ванные комнаты. Мелкие провода укладываются на пол (как одеяло с подогревом) и покрываются раствором и плиткой. Термостат на стене ванной комнаты управляет системой, а термостат с таймером помогает снизить эксплуатационные расходы.

Коллекторная панель, которая направляет нагретую воду от бойлера в различные части дома по водопроводным трубам PEX

Системы обогрева пола на газе работают с бойлером. Котел представляет собой коробку размером с обувную коробку для ковбойских сапог, и в ней есть ряд водопроводных труб, которые проходят над пламенем. Пламя нагревает трубы, и вода в трубах нагревается. Это довольно просто. Как только водопроводные трубы выходят из котла, они разделяются (в коллекторе) на разные трубы для каждой области вашего дома. Каждая из этих зон может иметь свой собственный термостат, чтобы вы могли индивидуально контролировать тепло. Эти трубы возвращаются к котлу, чтобы продолжать нагревать воду в трубах. Рядом с котлом должна располагаться сложная панель труб, называемая коллектором. Это место, где водопроводные трубы расходятся по разным участкам, а затем возвращаются из этих мест, прежде чем снова направляются в котел для повторного нагрева. Этот коллектор является «мозгом» системы, в которой есть датчики, которые связаны с термостатами в каждой комнате, а также связаны с бойлером, чтобы сообщить ему, когда нужно нагреть еще немного воды.

Помимо небольшого размера и эффективности, бойлеры также хороши тем, что они могут заменить бак с горячей водой для душа, ванны и раковины. Это экономит еще больше места.

Котел и коллектор просто должны быть расположены в месте, где вы можете провести вентиляционную трубу наружу (поскольку горящее пламя в помещении требует кислорода для горения, а также требует выпуска газов наружу).

Если вы планируете добавить в пристройку пол с подогревом, вы также должны подумать о том, что вы будете делать с существующей системой отопления. Я считаю, что две отдельные системы слишком сложны. Кроме того, когда у вас есть котел и панель коллектора, будет стыдно не использовать эту инфраструктуру в максимальном объеме для обогрева всего дома, а не только новой части дома. Вы можете удалить существующую систему отопления и расширить полы с подогревом до существующего дома, или вы можете отказаться от лучистого отопления и просто расширить свою текущую систему до нового дополнения. Иногда ваша существующая система отопления недостаточно велика, чтобы обогреть дополнительные квадратные метры. Ваш строитель и архитектор могут помочь вам оценить это. Иногда мы советуем людям просто заставить свою текущую систему работать на 150%, чтобы отапливать пристройку и существующие помещения, пока она не сломается.
