Укладка теплого водяного пола в стяжку видео: Монтаж водяного теплого пола видео
технология электрического пола, какую стяжку делать, фото и видео
Содержание:
Многослойная структура
Финальная бетонная стяжка
Как уложить тёплый пол
Тёплые полы – отличная технология, которая внедряется в повседневную жизнь всё большего количества людей. Производства, изготавливающие детали для таких полов, активно развиваются, представляя покупателям огромный выбор товаров в своей сфере.
Тем, кто никогда не сталкивался с выбором такого способа отопления квартиры, будет сложно подобрать нужные элементы без чьей-либо помощи, однако, подобрав, вас ждёт новая проблема, связанная с монтажом тёплого пола. В данной статье вам будет рассказана технология укладки теплого пола под стяжку.
Многослойная структура

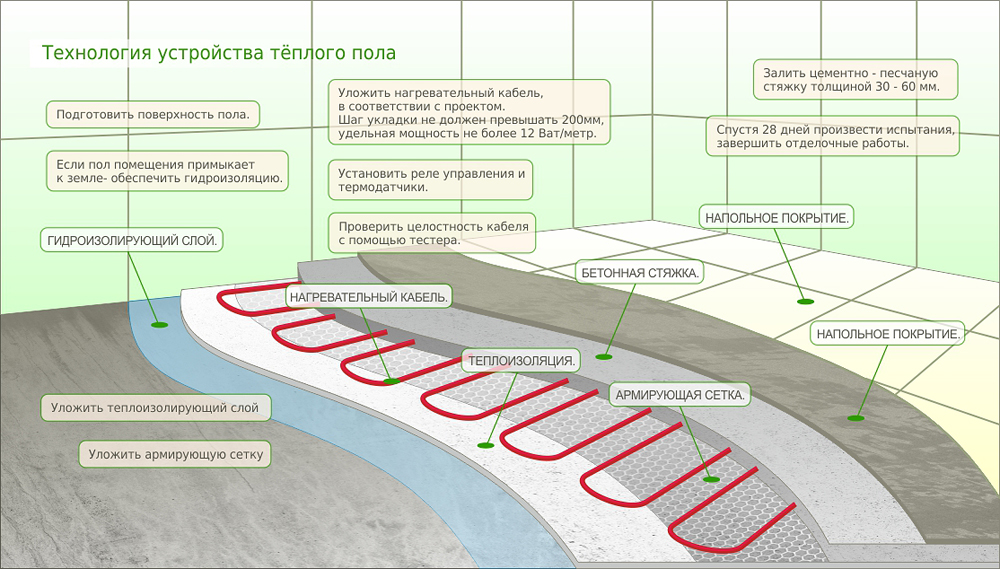

Тёплый пол под бетонную стяжку монтируется в несколько слоёв:
- Черновая бетонная стяжка. Она служит для выравнивания пола, поэтому если основание уже ровное, например, оно выполнено из плиты перекрытия, то этот шаг часто пропускается.
- Далее закладывается теплоизолирующий материал, например, пенофол, который также избавит вас от лишних шумов. Этот слой является одним из самых важных, ведь благодаря свойствам, отражающим тепло, вы обогреваете только свою квартиру.
- Нагревательные элементы укладываются поверх утеплителя. Эти элементы могут представлять собой водяную трубу, нагревательные маты, кабеля и всё то, что вы найдёте на рынке отопительных технологий.
- Завершающий слой – это чистовая бетонная стяжка, на которую будет укладываться финальное покрытие для пола, например, ламинат. Данный слой испытывает большие нагрузки тяжестями, а также теплом, поэтому о его строительстве стоит рассказать подробнее.
Финальная бетонная стяжка
Как говорилось выше, бетонная стяжка, покрывающая пол, должна быть прочной. Если пол не выдержит нагрузок, и на нём появятся трещины, то это может привести к перегреву отдельных отопительных элементов, и вам придётся делать пол заново, поэтому важно определиться, какую стяжку делать для теплого пола.
Чтобы избежать такой ситуации вы должны внимательно подойти к выбору смеси для бетонной стяжки. На рынке предоставлен широкий выбор готовых смесей для тёплых полов, однако вы также можете приготовить раствор самостоятельно, смешав цементно-песчаный раствор с клеем, где на один мешок цемента идёт 1 литр клея ПВА.
Если вы строите тёплый пол, используя водяные трубы, то лучше использовать раствор на основе отсева – смеси песка и щебня. Таким способом вы добьётесь большей прочности пола, а также лучшей теплоотдачи, чем в случае с цементно-песчаной смесью.
Отсевно-цементная стяжка теплых полов технология замеса:
- Смешайте 4 части щебня и 3,5 части песка.
- Добавьте 1 часть сухого цемента и перемешайте.
- Сделайте бетон эластичным, постепенно добавляя небольшое количество воды.
Следовать этой технологии очень важно, ведь излишек щебня или недостаток песка – это большая проблема, которая не позволит вам нормально выровнять стяжку.
Отдельное внимание также стоит уделить толщине бетонной стяжки. Для большинства нагревательных элементов подойдёт стяжка толщиной в 3-7 см, однако если вы устанавливаете такой пол на производстве, то лучше увеличить толщину стяжки до 10 см. Стяжка, устроенная на основе водяных труб, также должна быть толще и составлять 4,5-7 см в глубину.
Такие размеры позволяют нагревать пол равномерно, сразу после включения отопительной системы. Указанная толщина стяжки также выдерживает все физические нагрузки.
Важно отметить, что для квартир с низкими потолками есть специальные самовыравнивающиеся смеси. По словам производителей, 2,5 см толщины такой стяжки будет достаточно, чтобы сделать качественный пол. Кроме этого, вы можете изготовить самостоятельно иной раствор, смешивая сухой цемент и пластификаторы в пропорциях: 1 литр пластификатора на 100 кг цемента.
Как уложить теплый пол
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Поговорив о всех тонкостях бетонной стяжки, можно приступать к укладке тёплого пола:
Подготовка черновой стяжки и укладка теплоизолятора
Черновую стяжку следует очистить от всех неровностей и грязи. Острые грани также следует удалить шпателем, однако, это некритично. Удалить всю пыль можно пылесосом.
Подготовив поверхность, начинаем укладывать теплоизолятор. Для отражения тепла вы можете использовать различные материалы: пробковую подложку, пенофол или полистирол. К бетонной стяжке их можно крепить дюбелями, либо клеем, а стыки листов изолирующего материала стоит проклеить скотчем. Стоит отметить, что для водного тёплого пола лучше использовать пенополистирол, а для электрического используйте фольгированные материалы, например, пенофол.
Демпферная лента
Эта лента предназначена для защиты пола от перепадов температур. Изготавливается она из вспененного полиэтилена и работает по следующему принципу: когда бетон расширяется под воздействием тепла, лента сжимается, а когда бетон остывает и сужается, лента расширяется, закрывая щели.
Ленту стоит клеить между контуров тёплых полов, а также на стыках стен и пола по всему периметру помещения.
Монтаж нагревательных элементов
Если вы устанавливаете водный тёплый пол, то крепите его трубы на расстоянии от 10 до 30 см между собой. Следите за тем, чтобы изгибы труб не были слишком резкими, иначе это может привести к прорыву трубы. Закреплять к полу трубы можно дюбелями, используя крепёжные профили.
Установка электрического пола начинается с укладки кабеля на монтажную ленту, после чего, на пол кладётся сама лента на расстоянии примерно в 50 см друг от друга.
Будьте особенно внимательны при монтажных работах в бане или ванной, ведь там электрический тёплый пол нужно обязательно заземлить, а также установить модуль УЗО.
Металлическая сетка
Металлическая сетка в конструкции тёплого пола используется по-разному. Кто-то кладёт её только под обогревательные трубы, кто-то только в чистовую стяжку, армируя её, а некоторые пользуются одновременно и тем, и тем. Положив сетку под трубы, вам не придётся долбить основание своего пола, ведь трубы можно закрепить прямо на сетке, а положив её над трубами или электро-элементами вы сделаете бетонную стяжку монолитной.
Устанавливая электрический теплый пол в стяжку с железной сеткой в ванной, металлический каркас также придётся заземлить.
Чистовая стяжка
Перед тем как приступить к заливке бетона, проверьте тёплый пол на работоспособность. В водный пол подайте жидкость и подождите сутки, если вы не обнаружили течи, а пол хорошо греет, то можно делать вывод, что он исправен.
Заливать бетон можно только при плюсовой температуре. Пол должен заливаться целиком за один заход, однако в многоуровневой комнате можно сделать по заходу на каждый отдельный уровень.
Перед бетонированием вы также можете сделать специальные маяки из железного профиля, либо деревянных брусков. Фиксируйте их в полуметре от стены, и ориентируйтесь по ним, заливая пол.
Начинайте заливать раствор от угла комнаты, расположенного напротив двери. Следите за тем, чтобы уровень бетона не превышал уровня маяка. Заливая бетон, протыкайте его железным прутом, что избавит стяжку от воздушных пустот.
Тёплый пол можно включать только после полной просушки стяжки (примерно месяц), на протяжении этого времени стоит смачивать бетон, чтобы он затвердевал, а не сох.
Заключение
Укладка теплого пола в стяжку – непростое занятие, однако следуя правилам и технологии, справится с ним даже новичок.
