Утепление пола на лоджии: Утеплитель для лоджии и балкона изнутри, утепление пола на балконе и лоджии своими руками

Утепление лоджии с помощью теплого пола производится после установки теплых стеклопакетов, утепления стен. Монтаж теплого позволяет использовать всю территорию пола оптимальным образом для обогрева всего пространства.

Опытные специалисты компании «Геометрия окон» быстро и недорого произведут монтаж теплого пола на лоджии. Также мы оказываем любые услуги по отделке, обшивке балконов и лоджий.

Сделайте свою жизнь более комфортной – обустройте теплую лоджию с помощью профессионалов!

Комфортная лоджия с теплым полом

Немного об установке теплого пола

Работы по укладке теплого пола могут отличаться в зависимости от особенностей помещения, а также используемых материалов.

Процесс монтажа начинается с выкладки тонкой термопленки на черновую платформу. Тепло выделяется посредством инфракрасного излучения.  Интенсивностью обогрева можно управлять с помощью терморегулятора.

Вся конструкция накрывается сверху ламинатом , линолеумом, плиткой  или другим покрытием, по желанию хозяев.

Основное преимущество теплого пола – экономичность при наличии хорошего обогревающего эффекта. Кроме того, инфракрасный обогрев обеспечивает полезное для здоровья тепло.

Обязательно учитывайте, что для эффективной работы теплого пола необходимо «теплое остекление» лоджии или дополнительное утепление в случае холодного остекления.

Установка теплого пола требует наличия цементно-бетонной стяжки, толщина которой должна составлять не меньше 45 мм.

Примерная схема теплого пола на балконе

Специалисты компании «Геометрия окон» проведут работы по утеплению пола лоджии, а также по монтажу теплого пола на лоджии.

На все работы предоставляется гарантия. Обращайтесь по телефону телефону +7 (343) 243-58-72.

Посмотрите другие варианты утепления:

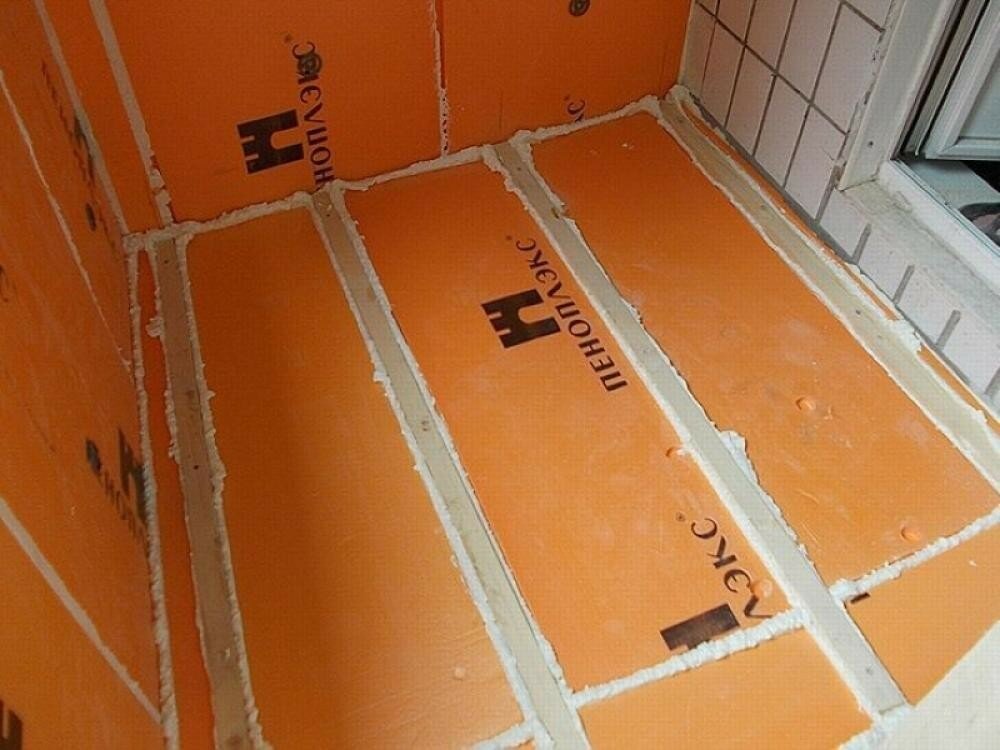

Утепление лоджий пеноплексом

Цены на утепление лоджий в Екатеринбурге

Как утеплить лоджию? Электрический теплый пол на балконе

Очень часто проблема увеличения полезной площади квартиры решается за счет утепления лоджии или застекленного балкона. Для обогрева этого пространства обычно создают автономную систему отопления. В качестве источника тепловой энергии идеально подходит теплый пол электрический. Такая система монтируется под напольным покрытием лоджии или балкона.

Почему нельзя использовать радиаторы отопления

От системы центрального отопления обогревать балкон или лоджию категорически запрещено. Устанавливать водяные радиаторы за пределами внешней (несущей) стены нельзя. Это приведет к нарушению теплового баланса дома. Если многие жильцы захотят установить дополнительные радиаторы, то в итоге стояки в доме окажутся холодными.

К тому же, в зимний период из-за некачественного утепления лоджии или по какой-то другой причине может произойти промерзание трубы. Вывод из сказанного очевиден: водяное отопление для лоджии и балкона не подходит.

Электрический обогрев пола — оптимальное решение

Для обогрева лоджии или балкона следует использовать электрические приборы. Существуют разные электрообогреватели, которые различаются устройством и принципом работы. Стоит признать, что не слишком эффективны тепловентиляторы, конвекторы, масляные радиаторы и другие обычные обогреватели. Практика показала, что наибольшей эффективностью отличается электрический теплый пол.

Можно выделить три главные причины в пользу выбора именно такой системы отопления. Во-первых, тепло распределяется равномерно благодаря естественной конвекции. Нижний слой воздуха нагревается от теплого пола, становится легче и перемещается вверх. Во-вторых, по мере повышения, происходит остывание и уже на уровне головы человека температура воздуха достигает комфортной температуры в пределах 20-22 градусов. Этот процесс повторяется снова и снова. В результате происходит равномерное распределение воздуха с повышенной температурой у ног и максимально комфортной на уровне головы! Это, по утверждению медиков, идеальный перепад температур для оптимального самочувствия. Человек в таких условиях чувствует себя максимально комфортно.

В-третьих, теплый пол — наиболее экономичное решение для лоджии или балкона. Все другие обогреватели потребляют значительно больше электроэнергии. Их применение приводит к существенному повышению расходов на обогрев дополнительного помещения.

Если использовать интеллектуальный терморегулятор для теплого пола, то это позволит значительно снизить потребление электроэнергии. В выбранные периоды времени, например, днем в будни, систему отопления можно автоматически отключать. Теплый пол будет функционировать только в те часы, когда это необходимо.

Преимущество теплого пола состоит еще и в том, что с этой системой отопления сочетаются самые разные напольные покрытия. В качестве финишного слоя можно использовать керамическую плитку, натуральную древесину, термостойкий ламинат, кварцвиниловую плитку и другие покрытия.

Разновидности теплого пола

Существуют разные виды систем обогревания, которые можно использовать для утепления лоджии или балкона. Повышенным потребительским спросом пользуются нагревательные маты. Такие теплые полы представляют собой тонкий кабель, который волнообразно крепится к сетке из стекловолокна. Кабель может быть одножильным или двужильным.

В число преимуществ нагревательных матов входит простота монтажа. Их укладывают в слой плиточного клея. При установке системы высота помещения снижается незначительно — на толщину слоя клея и толщину плитки. Цементная стяжка не используется. Плитка клеится на «теплую» основу, что позволяет избежать эффекта холодного пола.

Если вы подбираете теплый пол под плитку, то отличным решением станет приобретение нагревательного мата DEVImat™ 200T. Рекомендуемая толщина напольного покрытия — от 3 до 10 мм. Чтобы избежать «тепловой зебры» — когда ощущается участок, где проложен кабель на сетке и где нет, — необходимо соблюдать минимальную толщину над самим кабелем. Она не должна быть менее 10 мм. (плиточный клей + покрытие).

Широкое распространение получил и электрический нагревательный кабель. Основным элементом такой системы обогрева является двухжильный экранированный кабель. Экранирующая пленка обеспечивает высокий уровень пожаробезопасности и электробезопасности.

Этот теплый пол легко устанавливать. Кабель укладывают волнообразно по всей площади. Под брендом DEVI выпускаются эффективные нагревательные кабели, монтаж которых производится как в цементную стяжку, так и в слой плиточного клея.

Важный момент — выбор утеплителя

При утеплении балкона или лоджии следует внимательно подойти к выбору теплоизоляционного материала. Широко распространенным материалом является строительный пенопласт. Этот недорогой листовой утеплитель обеспечивает довольно хорошую теплоизоляцию.

Более привлекательные свойства и характеристики имеет экструдированный пенополистирол (пеноплекс). Его можно назвать улучшенной версией пенопласта.

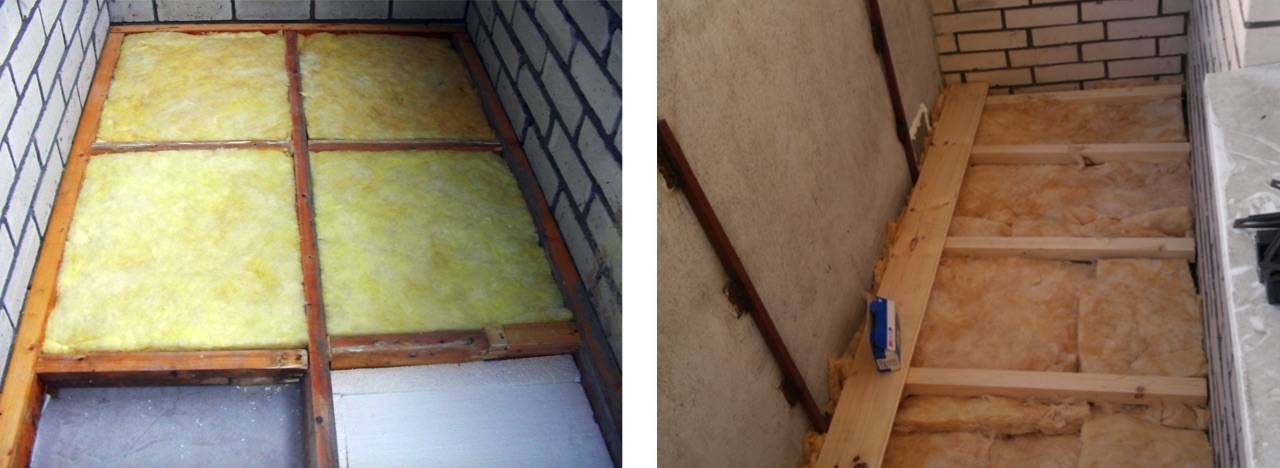

Отлично подходит для утепления лоджий и балконов минеральная вата. У этого теплоизоляционного материала много достоинств.

Хороший утеплитель и его грамотный монтаж существенно повысят эффект установки теплого пола. Если вы решили установить систему отопления самостоятельно, то обязательно прочтите нашу статью «Теплый пол на балконе своими руками».

Утепление пола на лоджии | BuilderClub

Утепление пола на лоджии необходимо выполнять:

• когда снизу находится улица,
• когда снизу находится просто открытая лоджия (без остекления),
• когда снизу находится застекленная лоджия, и она не отапливается.

Пол лоджии не нуждается в утеплении, когда снизу находится отапливаемая лоджия или любое другое отапливаемое помещение, с постоянной температурой зимой 18-20 градусов.

Содержание: (скрыть)

Схемы утепления пола на лоджии

Пол лоджии, чаще всего представляет собой бетонную плиту.  Рассмотрим возможные схемы утепления.

Утепление пола на лоджии снизу, со стороны улицы

Если есть возможность утеплить плиту пола снизу (с улицы, например, если внизу нет больше лоджий), то можно утеплять снизу.

Рис.1 Утепление пола лоджии снаружи, с оштукатуриванием по утеплителю

В данном случае утеплитель прибивают дюбелями (плюс клеевая смесь) к плите пола снизу, с улицы. Затем на утеплитель наносится сетка, и оштукатуривается.

Можно не штукатурить, а зашить утеплитель снизу облицовочным материалом (типа сайдинг, профлист):

Рис.2 Утепление пола лоджии снаружи под зашивку


Рис.3 Утепление пола лоджии снизу под зашивку

Такое утепление (снизу, с улицы) как правило, выполняется силами промальпинистов (или обычными рабочими с лестницы или с лесов, если высота позволяет).

Примечание. Если производится оштукатуривание с сеткой по ЭППС обязательно материал перед приклейкой к потолку нужно подготовить. Сделать на нем насечки, или прокатать игольчатым валиком, как описано в статье Утепление стен дома пенопластом. Для пенопласта этого делать не нужно, только для ЭППС.

Утепление пола лоджии сверху, из помещения


Рис.4 Утепление пола лоджии изнутри помещения


Рис. 5 Утепление пола лоджии изнутри помещения

Утепление пола из помещения может выполняться под стяжку и с применением лаг. Если плита пола неровная (перепады больше 1 см), то под утеплитель лучше подсыпать простого песка для того, чтобы основание было ровным.

Стяжка (в варианте утепления со стяжкой) выполняется армированная, армирование из сетки с ячейкой 100х100 из проволоки диаметром 3-4 мм.

Если в лоджии планируется отопление теплым толом, то теплоносители укладываются в стяжку:

Рис.6 Утепление пола лоджии изнутри помещения

Чем лучше утеплить пол лоджии

Рассмотрим схемы утепления (по рисункам выше), с указанием вида утеплителя.

1. Утепление плиты пола снизу, со стороны улицы, рисунки 1, 2 и 3. В этом случае в качестве утеплителя применяют ЭППС, плотность 30-35 кг/м3, или пенопласт, плотность 20-25 кг/м3. Эти виды утеплителей рекомендуются и в случае оштукатуривания по утеплителю, и в случае обшивки утеплителя.

Примечание. Если производится оштукатуривание с сеткой по ЭППС обязательно материал перед приклейкой к потолку нужно подготовить. Сделать на нем начечки, или прокатать игольчатым валиком, как описано в статье Утепление стен дома пенопластом. Для пенопласта этого делать не нужно, только для ЭППС.

2. Если утепление пола на лоджии производится из помещения лоджии то могут быть такие варианты утеплителя:

Рисунок 4 и 6, утепление по плите под стяжку (без теплого пола и с теплым полом). В этом случае в качестве утеплителя применяется ЭППС, плотность 30-35 кг/м3, или пенопласт, плотность 20-25 кг/м3.

Рисунок 5, утепление с лагами. Можно применить ЭППС, плотность 30-35 кг/м3, пенопласт, плотность 20-25 кг/м3, или минвату, плотность 30-50 кг/м3 (можно рулонную, можно плитную).

Все схемы утепления пола на лоджии, приведенные в этой статье выше, применимы для всех случаев эксплуатации лоджии:

• Просто лоджия (неотапливаемая/без проживания), остекленная.
• Лоджия отапливаемая, без проживания.
• Лоджия отапливаемая, с периодическим проживанием, дверь между остальной квартирой и лоджией есть.
• >Лоджия отапливаемая с постоянным проживанием, есть проем (без двери) или лоджия – это часть комнаты.

Главная статья цикла: Утепление лоджии.

Утепление потолка на лоджии.

Утепление стен лоджии.

Утепление боковых стен лоджии.

Утепление балконов и лоджий + тёплый пол

  При утеплении лоджии или балкона наряду с традиционными сособами утепления часто применяют систему электрический «теплый  пол» в качестве дополнительного обогрева помещения, при котором температура поверхности пола, обращенная в помещение, за счет лучистого теплообмена, становится выше температуры воздуха в помещении, который быстро охлаждается инфильтрующимся наружным воздухом. Цементную стяжку, с которой применяют нагревательные кабельные секции, на полу, толщиной не менее 50-70мм, можно использовать как термическую теплоаккумулирующую массу, повышающую энергоэффективность здания. Плитка, поверх термической массы, должна быть уложена на цементную стяжку без воздушных зазоров. Цементно-песчаную стяжку, увеличивающую нагрузку на плиту перекрытия, можно применять только в пределах допустимых показателей нагрузок.

    К системам теплого пола относятся:

— кабельная система обогрева, может использоваться и как система дополнительного, комфорного обогрева пола, и как основная система отопления — двужильные нагревательные секции, нагревательные маты;

— сверхтонкая система обогрева пола на основе дальнего инфракрасного излучения — пленочные инфракрасные теплые полы.

    При монтаже тёплых полов на лоджии необходимо сначала проложить утеплитель на боковые стены и на внутреннюю часть наружной ограждающей части здания, а потом только на пол, с обязательным пароизоляционным слоем, проклеенным, в стыках, металлизированным скотчем. Стыки пароизоляционного материала не должны располагаться в углах, для избежания «мостиков холода». Необходимо с помощью утеплителя получить «термос», чтобы тепло на лоджии сохранялось без каких-либо утечек. Если это изначально не сделать, то в сильные морозы (ниже -20), даже при работающем кабеле, возможно выступление конденсата (капелек воды) на полу по контуру промерзания.

    Система теплого пола в качестве основного обогрева жилых помещений применяется в следующих случаях:
— в межсезонье, когда происходит понижение температуры наружного воздуха ниже +8град.С, а отопительный сезон, через систему центрального отопления, или уже завершен или ещё не начат;
— в теплых климатических зонах России;
— в коттеджах, при наличии приточно-вытяжной вентиляции, с постоянным нагнетанием теплого воздуха в помещение.

    Во всех остальных случаях такая система применяется как дополнительный, т.е. комфортный обогрев в помещении прихожей, кухни, ванной комнаты и санузла, а также на утепленной лоджии или утепленном балконе.

    Двужильные нагревательные кабельные секции применяют при наличии цементно-песчанной стяжки (ЦПС), с обязательным слоем гидроизоляции и утеплителя, в противном случае большая часть тепла от системы теплого пола будет уходить вниз и греть потолок соседа снизу. Цементно-песчаная стяжка должна быть без воздушных зазоров и толщиной не менее 45мм, нагревательный кабель в которой располагают на глубине не менее 30мм от верхнего уровня ЦПС. Наилучшим по теплопроводности отделочным завершающим материалом для покрытия теплого пола на ЦПС является кафельная плитка. Пользоваться таким теплым полом можно только после окончательного застывания стяжки через 28 дней.

    В случаях, когда применение цементно-песчаной стяжки, min толщина 45мм, не представляется возможным, т.к. это может привести к превышению предельно-допустимых нагрузок на плиту перекрытия, например на лоджиях или балконах, либо из-за того, что толстая ЦПС повышает уровень, тем самым уменьшая жизненное пространство, для системы обогрева применяют тонкие нагревательные маты или инфракрасные пленочные полы.

    Нагревательные маты можно располагать непосредственно в клеевой состав для укладки кафельной плитки. В этом случае подложкой могут служить выравнивающий слой, бетонная база, старое керамическое покрытие и т.д., а также полы, выложенные по системе Кнауф-суперпол по «сухой стяжке». Эксплуатация теплого пола возможна сразу после после застывания клеевого состава.

    «Тонкие » полы из матов имеют свою специфику:

— подвергаются риску механического повреждения во время укладки напольного покрытия, при перемещении материалов или в результате падения тяжелых предметов;
— не способны аккумулировать тепло и применяются только для комфорного обогрева ;
— в силу высокой стоимости тонкого кабеля, применяемого на мата, стоимость нагревательных матов выше, чем нагревательных секций с одно-, двужильным кабелем.

  Инфракрасные пленочные полы применяют для комфортного дополнительного обогрева. Основой инфракрасного отопления являются нагревательная пленка, излучающая тепло. Характеризуется скоростью нагрева, равномерностью поверхносного распределения мощности и возможностью точного управления температурой нагреваемой поверхности.
   Укладывают термопленку на выровненную поверхность пола, предварительно покрытую материалом с теплоотражающим эффектом на основе полиэтилена и полиэстра и металлизированного лавсаном. Инфракрасные пленочные полы совместимы с ламинатом, ковролином, паркетной доской, линолеумом. Эксплуатация теплого пола, на основе термопленки, возможна сразу после укладки напольного покрытия.

   Для управления системами напольного отопления применяют три типа устройств: термостаты(простые терморегуляторы), программируемые терморегуляторы и программируемые терморегуляторы с дополнительным датчиком температуры воздуха:

— Термостаты — простые терморегуляторы; при охлаждении пола ниже требуемого значения( или перегревания) прибор замыкает (или размыкает) цепь нагревательного кабеля и тем самым поддерживает определенную температуру;

— Программируемые терморегуляторы имеют несколько режимов работы таймера для каждого дня недели. Например, в рабочие часы терморегулятор выключает теплый пол, а к приходу хозяев включает;

— Программируемые терморегуляторы с датчиками двух типов, которые отслеживают состояние воздуха и пола и корректируют функционирование теплого пола в соответствии с ограничением максимальной температуры напольного покрытия.

   Вся продукция систем теплого пола имеет подробный паспорт-инструкцию, поэтому выполнить укладку системы теплого пола вы сможете самостоятельно, при наличии определенных навыков. Однако работу по подключению электрического тёплого пола необходимо доверить сертифицированным специалистам!
(!) В домах старой постройки, с алюминиевой электропроводкой, в целях пожарной безопасности(!) необходимо: для системы «теплый пол» проложить отдельную электропроводку с помощью медного кабеля, сечением не менее 2,5мм. Кабель подлючается напрямую к отдельному автомату квартирного электросчётчика.

Для утепления лоджий и балконов Центр Теплых Полов предлагает новый вид эффективной теплоизоляции — РПГ панели.
Применение панели — решение вопросов тепло и гидроизоляции поверхностей, создания готового основания под любую финишную отделку и напольное покрытие.

Материал очень легкий по весу и в обработке, не создает грязи. Режется ножом  Ремонтные работы проводимые в рамках жилого помещения пройдут не нарушая комфорта. Это технология единственно правильное решение при необходимости поднятия или выравнивания уровня пола. Можно избежать устройства тяжелой стяжки на балконе и лоджии.

Толщина панелей от 4 до 100 mm это позволяет регулировать теплоизоляционные свойства, а также регулировать уровень. Для применения как основного

утеплителя достаточно панели толщиной 30 mm. Панель выдерживает большие вертикальные нагрузки и очень пригодится при необходимости поднять уровень пола, путем изготовления каркаса. Изготовить каркас лучше из панели толщиной в 50 mm.

Технология РПГ за счет ассортимента толщины, формата и сочетания всех необходимых свойств строительного материала, имеет комплексное решение всех задач в не отапливаемых помещениях веранды, балконы, лоджии, террасы, гаражи и т. д. Организация парапета, утепление и гидроизоляция, поднятие и утепление пола, организация поверхности потолка, стен. Все основания созданные панелями РПГ отличаются абсолютно ровной поверхностью, готовой под любую финишную отделку: обои, краска, декоративные покрытия, кафель, мозаика, гранит и мрамор, ламинат, паркет и т.д.
Позволяет избежать устройства стяжки, т.к. непосредственно на поверхность панели может быть уложена керамическая плитка.

Материал обладает очень надежными характеристиками может применяться в температурном режиме от -50 до +75С, при этом срок эксплуатации материала 200 лет. Испытания показали 1000 циклов замораживания и оттаивания. Поверхность панели идеально подходит для организации системы «Теплый пол». Из панели 30, 40, 50 mm легко конструировать надежные шкафы, полки, ступени и т.д.

   Купить теплый пол в Нижнем Новгороде здесь…

   ПРАЙС…

Изоляция балконов и консольных полов – сравнительное исследование тепловых и энергетических аспектов

В исследовании сравниваются различные методы изоляции консольной плиты (например, балкона). Исследование охватывает только энергетические (теплопотери) и тепловые аспекты различных случаев. Экономические, эстетические и конструктивные аспекты также должны быть рассмотрены, но они не являются частью этого обзора.

При оценке теплового моста необходимо учитывать два различных эффекта:

1. Локальное снижение температуры поверхности, вызванное тепловым мостом
   Снижение температуры характеризуется путем оценки самой низкой температуры внутренней поверхности.Эта температура должна оставаться выше точки росы, чтобы избежать образования конденсата на стене или потолке. Однако, как правило, требуется, чтобы температура также находилась выше так называемой «температуры пресс-формы». При этой температуре воздух в помещении достигает уровня влажности 80%. Когда уровень влажности 80% достигается или превышается в течение длительного периода, очень вероятно образование плесени.
2. Дополнительные потери тепла из-за теплового моста
   Так называемое «показатель теплопередачи» отражает потери тепла на квадратный метр (кв. фут) стены при разнице температур в один градус. По аналогии значение Ψ («psi») или линейный коэффициент теплопередачи используется для характеристики потерь энергии линейного теплового моста. Соответственно он измеряет потери тепла на погонный метр конструкции при разнице температур в один градус.

Граничные условия

В имитационной модели предполагается, что консольный балкон и оба этажа обогреваются. Температура внутри 20°C, а снаружи -5°C.Точка росы и температура плесени рассчитываются исходя из предположения, что относительная влажность в помещении составляет 60%.

Помимо минимальной температуры был рассчитан так называемый температурный коэффициент f* _Rsi . Значение описывает падение температуры независимо от фактической разницы температур.

Модели

Модель состоит из железобетонной плиты, образующей консольный балкон длиной 150 см (от наружной поверхности стены).Плита имеет толщину 20см.

Исследуются два различных типа стеновых конструкций, так как эффект теплового моста зависит от проводимости стены:

железобетонная стена 1см штукатурка (λ=0,7 Вт/мК) 18см арм. бетон (1% сталь) (λ=2,3 Вт/мК) 24 см изоляция (λ=0,038 Вт/мК) 0,5 см штукатурка из синтетической смолы (λ=0,4 Вт/мК) Коэффициент теплопередачи: 0,152 Вт/м²K

кирпичная стена штукатурка 1 см (λ=0,7 Вт/мК) пустотелый кирпич 25 см (λ=0,12 Вт/мК) изоляция 16 см (λ=0,038 Вт/мК) 0,5 см штукатурка из синтетической смолы( λ=0,4 Вт/мК) Коэффициент теплопередачи: 0,154 Вт/м²К

Что касается изоляции, было проанализировано 12 различных случаев:

• без изоляции (каталожный номер)
• внутренняя изоляция – вкладыш из изоляционной панели 50 x 2 см
• внутренняя изоляция – изоляционный клин в углу 50 х 10 см (под штукатуркой)
• терморазрыв – термически разделенный балкон –  (Изокорб модель KXT 30 R90)
• внешняя изоляция – толщина: 8см (λ=0,038 Вт/мК)различная длина: 30см, 75см, 120см, полная
• внешняя изоляция – толщина: 16см (λ=0,038 Вт/мК)различная длина: 30см, 75см, 120см, полная

Таким образом, всего было обработано 2 x 12 симуляций. (для получения более подробной диаграммы и таблицы были обработаны дополнительные длины для корпусов внешней изоляции). Ниже вы найдете графическое представление различных случаев моделирования:

Кейс-симулятор «кирпичная стена»

Кейсы для моделирования «бетонная стена»

Моделирование и результаты

В соответствии с местными стандартами Австрии и Германии расчеты минимальной температуры поверхности проводились при повышенном сопротивлении внутренней воздушной пленки R _si = 0,25 м²K/Вт. Расчеты тепловых потерь (значения Ψ) проводились при стандартном сопротивлении воздушной пленки R _si = 0,13 м²K/Вт.
Поскольку симуляции раскрывают много интересных деталей, все изображения температуры и теплового потока для каждой симуляции доступны в нижней части этой статьи. После того, как вы нажмете на изображения в таблицах, вы сможете просмотреть их в более высоком разрешении. Количественная оценка минимальных температур и потерь энергии представлена ​​в таблицах и сравнительных диаграммах ниже.

В результате теплового моделирования были получены следующие минимальные температуры поверхности:

Легче сравнивать результаты, отображаемые в виде диаграмм:

Примечание: отмеченные точка росы и температура плесени действительны для внутреннего климата 20°C/60% относительной влажности.

В отношении потерь энергии/тепла моделирование приводит к следующим результатам:

снова отображается в виде диаграмм для облегчения сравнения:

Заключение и интерпретация

Важным результатом исследования является то, что эффект теплового моста консольного пола различается в зависимости от материала стены. Хотя, с одной стороны, высокая проводимость бетонной стены увеличивает потери энергии, с другой стороны, она помогает предотвратить низкие температуры поверхности. Стена с высокой проводимостью способна подавать дополнительное тепло в проблемную угловую область, что может значительно снизить риск образования росы или плесени. Иными словами, можно сказать, что современный (хорошо изолирующий) кладочный материал помогает снизить потери энергии, но может увеличить минимальный температурный риск в зонах соединения, подверженных тепловым мостам.Это относится и к другим классическим элементам теплового моста, например оконные соединения.

В соответствии с только что проведенным различием следует различать влияние внутренней изоляции на конструкцию с бетонной стеной и влияние на современную конструкцию из каменной стены. Использование местной внутренней изоляции (вкладыш или клин) на каменной конструкции стены может значительно повысить минимальную температуру поверхности в угловой зоне. С другой стороны, использование тех же элементов с железобетонной стеной не оказывает влияния на температуру поверхности или даже несколько отрицательно(!), так как снижает температуру плиты в зоне стыка.
С точки зрения потерь энергии влияние на каменную конструкцию незначительно, тогда как на бетонные стены практически не влияет. Причина опять же в высокой проводимости бетона, что позволяет тепловому потоку легко обходить элементы утепления.

Основным результатом моделирования является то, что внешняя изоляция требует обширного или полного применения изоляционных панелей вокруг балкона.Консольная плита в основном соответствует конструкции охлаждающего ребра. Он имеет большую поверхность снаружи и высокопроводящую сердцевину внутри. По этой причине необходимо утеплить балкон достаточно толстой панелью и максимально полно. Случай односторонней изоляции, который здесь не представлен, практически неэффективен. При тщательном применении внешней изоляции можно значительно повысить температуру внутренней поверхности. В отличие от случая с внутренней изоляцией влияние температуры на бетонную стену теперь сильнее, чем на каменную.
Очевидно, что с точки зрения потерь энергии внешняя изоляция является лучшим выбором, чем внутренняя изоляция, однако она все еще значительно отстает от значений, достигнутых при термическом разделении. Что касается сравнения с внутренней изоляцией, следует также учитывать, что внутренняя изоляция часто приводит к проблемам конденсации внутри конструкции. Однако по соображениям ясности эта тема не является частью этой статьи, но будет рассмотрена в следующей.

Явно наилучшие результаты в отношении минимальных температур и особенно в отношении потерь энергии могут быть достигнуты при использовании термически разделяющего элемента.По сравнению с неизолированным случаем, термически разделенный балкон обеспечивает экономию энергии на 78% в случае с каменной кладкой и на 82% в случае с бетонной стеной. Даже по сравнению с корпусом с полной внешней изоляцией и панелями толщиной 16 см термическое разделение на 40 % эффективнее. Также с точки зрения минимальных температур поверхности термическое разделение явно достигает наилучших (=самых высоких) значений.
Высокая эффективность термической сепарации объясняется ее положением. Расположенный точно в изоляционном слое здания элемент должен изолировать наименьшую возможную поверхность.В этом случае тепловое разделение должно охватывать эффективную длину 20 см (толщина плиты), тогда как внешняя изоляция должна удерживать тепло на эффективной длине (поверхности) 320 см (две длины балкона плюс его высота).

Следует отметить, что, если это возможно, конструктивно полностью отделенный балкон представляет собой идеальное решение с точки зрения снижения температуры и потерь энергии. Однако часто реализовать это решение невозможно по эстетическим, дизайнерским или другим причинам. Что касается этого исследования, случай структурного разделения не имеет значения, так как не будет теплового моста. В этом случае температура внутренней поверхности и энергетические характеристики соответствуют показателям плоской стены для бетонных стен (Ψ=0,000 Вт/мК) и лишь немного смещены для каменной стены (Ψ=0,025 Вт/мК).

Тепловое моделирование – просмотр температуры и результаты измерений

Примечание: минимальные температуры поверхности, показанные на рисунках ниже, были рассчитаны для повышенного сопротивления воздушной пленки R _si =0,25 м²K/Вт.Расчеты значений Ψ, изотерм и температурных цветов основаны на моделировании стандартного сопротивления внутренней воздушной пленки (R _si = 0,13 м²K/Вт).

для каменной стены модель

для бетонной стены модели

Тепловое моделирование – представления теплового потока

для каменной стены модель

для бетонной стены модели

Автор: DI Daniel Rüdisser, HTflux

Примечание. Вам разрешено и рекомендуется использовать изображения с этой страницы или устанавливать ссылку на эту страницу при условии, что авторство указано на «www.htflux.com».

Утепление балкона… пенополиуретаном!

Балконная конструкция должна быть достаточно прочной, чтобы выдерживать нагрузки, возникающие в результате ее использования. Он также должен быть устойчив к изменяющимся погодным условиям, поэтому его правильная изоляция так важна. Познакомьтесь с преимуществами утепления балкона пенополиуретаном и узнайте, что нужно сделать, чтобы утепление было качественным.

Теплоизоляция балкона

Большинство балконов в существующих зданиях представляют собой консольные конструкции, закрепленные на анкерной балке и соединенные с потолком. Такой тип решения был популярен, пока не выяснилось, насколько важна теплоизоляция зданий.

Когда появилась тенденция утеплять существующие жилые дома, одной из самых сложных проблем была ликвидация тепловых мостов. Что это такое? Тепловой мост возникает при наличии повышенного теплового потока на неоднородной перегородке или на стыке поверхностей и материалов. Балконные плиты в сочетании с наличием потолочной анкерной балки, оконной перемычки и порога представляют собой настоящее скопление тепловых мостов.

В строящихся в настоящее время домах для соединения балконных плит с конструкцией здания используются сборные «балконные соединители». Это специально разработанные конструкции со встроенной изоляцией, которые монтируются в плоскости изоляции на этапе заливки анкерных балок. Кроме того, с особой тщательностью утепляют линейные тепловые мосты, представляющие собой анкерные балки и перемычки. Стоит отметить, что изоляционный материал стен также перекрывается с оконным проемом, а для дверных порогов используются специально сформированные полистироловые «блоки подоконника». Вот так это выглядит в идеальной ситуации.

К сожалению, даже в новостройках из-за ошибок проектирования и реализации может происходить неконтролируемый уход тепла из дома. Наверняка вы когда-то ощущали интенсивное охлаждение прибалконной зоны в отапливаемом помещении… Так как же утеплить балкон?

Если вы живете в доме, в котором нет соединителей для утепления балкона, единственным вариантом является утепление балконной плиты с каждой стороны, предпочтительно бесшовным способом.Другой способ — обернуть плиты с каждой стороны, включая лоб, бока и низ.

Но проще и быстрее всего это сделать с помощью распыления. Здесь может помочь напыляемая изоляция из пенополиуретана с закрытыми порами. Поверхностно (также аэрозольно) устойчив к вредному воздействию УФ-излучения.

Для защиты от потери тепла достаточно всего нескольких сантиметров напыления. Некоторым из вас может показаться, что это ненужная процедура… Но чем более эффективное утепление мы нанесем на стены здания, тем места, где происходят потери тепла, будут более заметны.

«Холодная стена» вокруг порога балконной двери.

В старых домах часто появляется влага в районе балконной двери. Причиной может быть тепловой мост или неправильно сделанная влагоизоляция. Если при термообновлении фасада использовать пенополиуретан в месте примыкания балкона к стене и порогу, помимо повышения теплоизоляции улучшится и гидроизоляция.В этой ситуации мы выиграем от преимуществ пенополиуретана – устойчивости к перепадам влажности и температуры, а также легкости формирования изделия. Что немаловажно, пену можно напылять на уже существующие слои рубероида, герметизируя труднодоступные места на стыках плиты и стены.

Утепление балконной плиты пенополиуретаном

1. Пол балкона – керамическая плитка морозостойкая на гибком клеевом растворе
2. Изоляционное покрытие из нержавеющей стали «жидкая пленка» для наружных работ
3. Цементная стяжка для наружных работ 3-5 см
4. Теплоизоляция – монтажная пена Purios
5. Существующая внутренняя изоляция — рубероид
6. Существующий цементный слой — наследство
7. Существующая несущая плита, балкон
8. Теплоизоляция — напыляемая пена Purios
9. Покрытие, защищающее от УФ-лучей
10 Теплоизоляция наружной стены
11.Наружная несущая стена

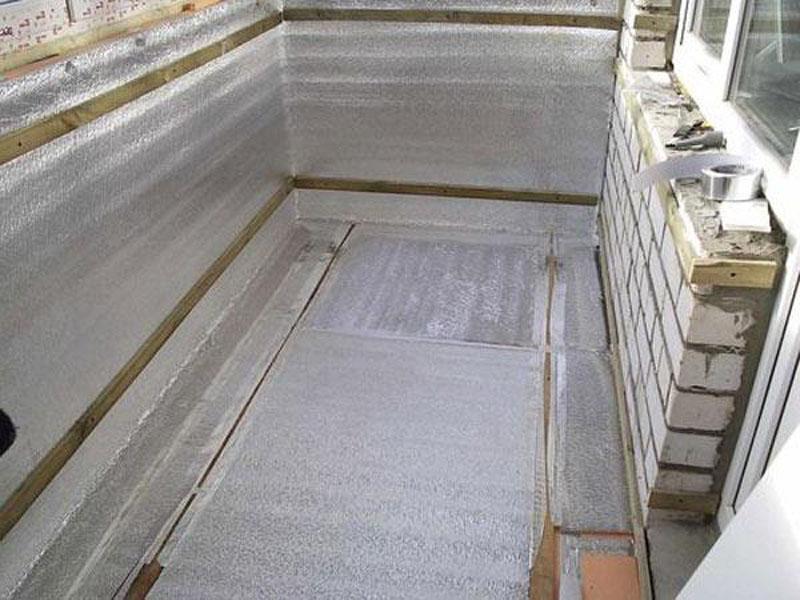

Утепление балкона – как сделать его эффективным?

Нам нравятся традиционные решения, потому что они проверены. Мы привыкли к недостаткам некоторых продуктов, считая, что иначе и быть не может.А что, если технология предложит нам интересные, современные и проверенные решения?

Напыление пенополиуретана является одновременно тепло-, звуко- и влагоизоляцией. Он формируется непрерывно. Также отсутствуют линейные потери тепла или утечки.

Напыление можно наносить вокруг балконной плиты, а сама пена легкая и не создает большой нагрузки на существующую конструкцию. В напыляемой изоляции нет дополнительных механических соединителей, а для обеспечения полной водонепроницаемости используются дополнительные покрытия.Точно так же для защиты от УФ-излучения — самого большого врага полиуретанов — покрытия используются в местах прямого воздействия.

Используя это современное решение, на следующем этапе мы можем отделать утепленный балкон традиционным способом, приклеив морозостойкую керамическую плитку на слой пола и напылив минеральную штукатурку на дно и бока плиты.

Одним словом, чтобы иметь возможность пользоваться красивым балконом в солнечные дни, стоит инвестировать в качественное утепление пенополиуретаном.

Изоляция пенополиуретаном

В чем уникальность этого изолятора? В одном продукте сочетаются свойства изоляционного материала, клеевого раствора и гидроизоляции. Популярность пенополиуретана постоянно растет, в том числе за счет легкости формования, высокой гибкости и герметичности.

Пена отлично выполняет свою роль в новых и существующих зданиях, а удобная форма напыления позволяет достичь труднодоступных мест. В большинстве случаев этот вид утепления не требует каких-то особых подготовительных мероприятий или покупки дополнительных продуктов. Пена, нанесенная в соответствующих атмосферных условиях, не меняет своих свойств в течение многих лет.

Ниже вы найдете еще 6 преимуществ использования пенополиуретана для утепления вашего балкона:

• Самый низкий коэффициент теплопроводности среди утеплителей, на который не влияют соединители, клеи и стыки между плитами,
• Скорость распыления, однородность и непрерывность покрытия поверхности,
• Уже небольшого слоя пены достаточно для обеспечения достаточной изоляции,
• Использование пенополиуретана с закрытыми порами не требует пароизоляции и ветрозащиты,
• Отличная адгезия к любой поверхности,
• Прочность покрытия,

Изоляция бетонных балконов | Журнал «Бетонное строительство»

Тепловые мосты возникают, когда элементы здания (такие как балконы, края плит или парапеты) из материала с высокой теплопроводностью (например, бетон или сталь) выступают через внешний изоляционный слой здания, позволяя тепловой энергии быстро отводиться из внутренней части здания. к экстерьеру. Архитекторы и инженеры использовали такие стратегии, как улучшенная изоляция, окна с тройным остеклением, теплообменники типа «воздух-воздух» и герметичные ограждающие конструкции для улучшения энергоэффективности здания, но выступающие конструктивные элементы, такие как бетонные балконы, обеспечивают высокую теплопроводность для внутреннего тепла. рассеиваться в холодную внешнюю среду.

Оставленные без внимания, бетонные балконы охлаждают внутренние плиты, в результате чего температура внутренней поверхности возле входа в балкон падает ниже точки росы, что приводит к конденсации, образованию плесени и порче материалов. Деградация бетонных балконов была огромной проблемой в многоэтажных жилых домах по всему миру.Скорость теплопередачи зависит, прежде всего, от разницы температур поперек теплового моста, теплопроводности выступающих материалов и площади поперечного сечения теплового моста.

Адресация тепловых мостов

Немногие североамериканские строительные нормы и энергетические стандарты в настоящее время точно определяют, как следует уменьшать тепловые мосты, но это меняется. Были проведены исследования, и комитеты по нормам и правилам изучают изменение строительных норм и правил, чтобы конкретно решить проблему тепловых мостов на балконах и других выступающих конструктивных элементах. Девелоперы также самостоятельно рассматривают возможность улучшения своей практики строительства, чтобы повысить ценность своих инвестиций.

Исследование тепловых мостов на балконах было проведено RDH Building Science: «Важность тепловых мостов на кромках плит и балконов» (сентябрь 2009 г.).24, 2013). Вывод исследования: «Когда кромки плит или балконы включены в конструкцию здания, практически невозможно добиться соблюдения предписаний без использования какого-либо термического разрыва краев плиты. Балконные терморазрывы значительно улучшают общее значение теплопроводности».

В исследовании RDH были рассмотрены четыре различных способа уменьшения образования тепловых мостов, вызванных бетоном на балконе, в том числе терморазрывы из специально изготовленных бетонных плит. Он пришел к выводу, что «моделирование показало, что термическая и экономическая эффективность вырезов в конструкционных плитах, концентрированного армирования плит и полной изоляции балконов относительно низкая по сравнению с терморазрывами изготовленных плит, и поэтому дальнейшее исследование не проводилось. В целом, системы терморазрыва на кромке балконной плиты предоставляют проектировщикам архитектурную свободу, сохраняя при этом тепловые характеристики здания, снижая энергопотребление здания, повышая тепловой комфорт и отвечая все более строгим требованиям строительных норм и правил».

Другие исследования, проведенные Schöck, пришли к выводу, что структурные термические разрывы обеспечивают эффективное тепловое разделение в плите за счет замены сплошного железобетона в месте соединения оптимизированной конструкционной системой, состоящей из:

• Изоляционного материала, такого как пенополистирол, который не — структурный и составляет основной объем и площадь поверхности термического разрыва.
• Арматурные стальные стержни, проходящие через изоляционный корпус термического разрыва и изготовленные из нержавеющей стали, проводимость которой лишь на 30 % меньше, чем у углеродистой стали. Кроме того, их коррозионная стойкость повышает долговечность холодного соединения.
• Бетонные модули, которые изготовлены из бетона со сверхвысокими характеристиками, армированного стальной фиброй, чтобы свести к минимуму количество проводящего бетонного материала для повышения тепловых характеристик.

Этот узел из стали и бетона обеспечивает необходимую прочность на сдвиг и изгиб в месте соединения.

Предотвращение теплопотерь и плесени
33-этажная башня LEED Platinum Tower в PNC Plaza в Питтсбурге отличается двойным фасадом с внутренней и внешней стеклянной навесной стеной в качестве основного элемента стратегии энергосбережения. Между навесными стенами находится пешеходная поверхность, поддерживаемая консольной конструкцией балкона на 30 этажах.Чтобы предотвратить тепловые мосты, проектная группа Gensler, BuroHappold Engineering и Heintges Consulting Architects & Engineers установила 1 милю структурных тепловых разрывов Schöck Isokorb типа «бетон-бетон» между внутренней стеной и ядром здания. Хао Ко, управляющий директор офиса Gensler в Сан-Франциско, пошутил: «Без терморазрыва это было бы все равно, что носить пуховик, но не застегивать молнию».

Соответствие строительным нормам и обеспечение материальной ценности
Несмотря на то, что в основном они используются для повышения стоимости здания за счет предотвращения образования конденсата, образования плесени и потери тепла, структурные тепловые разрывы также позволяют разработчикам соответствовать меняющимся требованиям строительных норм и правил по всей Северной Америке. Структурные термические разрывы стали эффективным и экономичным решением для застройщиков, стремящихся улучшить эксплуатационные характеристики ограждающих конструкций и соответствовать все более строгим строительным нормам.

Утеплитель для балконов и террас

Обеспечение полезного пространства на плоской крыше является привлекательным предложением для многих типов зданий. Для людей, живущих в квартирах и квартирах, балкон — это способ получить доступ к внешнему пространству, не находясь на уровне первого этажа. Тем временем террасы могут обслуживать более крупные жилые дома и коммерческие помещения, обеспечивая место сбора с жестким ландшафтом для различных целей.

Если балконы и террасы располагаются над жилым помещением, они образуют часть тепловой оболочки здания.Они должны быть соответствующим образом изолированы, чтобы соответствовать требованиям по энергоэффективности, но при этом нести дополнительную нагрузку, связанную с тем, что они используются не только для периодического доступа для технического обслуживания.

Теплая кровля с изоляцией (можно рассмотреть Celotex GA4000 или XR4000), уложенной поверх несущих балок, остается предпочтительным вариантом конструкции холодной кровли. Теплая кровля не нуждается в перекрестной вентиляции и лучше детализируется на стыках с другими элементами для устранения линейных тепловых мостов.

Celotex легкие, их легко резать и обрабатывать, и их можно использовать для быстрой и эффективной изоляции участков плоской крыши. Несмотря на то, что они уже обладают высокой прочностью на сжатие, чтобы противостоять динамической нагрузке от пешеходного движения, связанной с балконами и террасами, рекомендуется устанавливать доски с дополнительным слоем фанеры поверх. Верхний слой фанеры, как и настил из конструкционной древесины под изоляцией, должен иметь толщину не менее 18 мм.Дополнительный слой защищает изоляцию от повреждений, распределяя вес декоративной отделки крыши и дополнительную пешеходную нагрузку более равномерно по всему слою изоляции.

Изолированный гипсокартон (можно рассмотреть PL4000) может быть установлен под балками для улучшения тепловых характеристик крыши. Альтернативным вариантом может быть изоляционная плита PIR (можно рассмотреть Celotex TB4000 или GA4000) вместе с отдельным слоем гипсокартона.

Основные положения

При использовании продуктов Celotex или ISOVER вы должны удостовериться, что использование продукта соответствует всем применимым национальным строительным нормам и правилам, а также местным, национальным и другим применимым стандартам, относящимся к вашему строительству или применению, включая требования в отношении пожарной и пожарной безопасности. действующие ограничения по высоте.В дополнение к техническому описанию изделия см. следующие документы по изделию:

Фрагмент здания приведен только в иллюстративных целях. Это не совет, и на него нельзя полагаться.

Изоляционные изделия

Название продукта	Диапазон толщины	Размеры	Лямбда
Целотекс XR4000	110–200 мм	Ширина 1200 мм, длина 2400 мм	0. 022
Целотекс GA4000	50–100 мм	Ширина 1200 мм, длина 2400 мм	0,022
Целотекс TB4000	20–40 мм	Ширина 1200 мм, длина 2400 мм	0.022
Целотекс PL4000	25–65 мм (+12,5 мм гипсокартон)	Ширина 1200 мм, длина 2400 мм	0,022

Советы по утеплению многосезонного помещения

жителей Висконсина знают, что лето — драгоценное время года! Времена года могут меняться от холодного и дождливого до влажного и душного, а затем в мгновение ока снова становиться холодным и дождливым. Если вам посчастливилось иметь застекленную веранду, лето — это время, когда вы максимально используете ее! Если вы планируете превратить свою веранду в многосезонную комнату, есть несколько ключевых областей, которые требуют внимания.

Изоляция является одним из наиболее важных факторов при строительстве или переоборудовании многосезонного помещения. Важно уделить особое внимание утеплению потолка и пола. Утепление потолка в многосезонном помещении так же важно, как и утепление чердака в доме. Изоляция потолка создает тепловой барьер, помогающий поддерживать комфортный воздух в помещении.Есть ли в настоящее время доступ к потолку, чтобы можно было добавить изоляцию? Если потолок в настоящее время не изолирован и к нему нет доступа, возможно, потребуется опустить потолок для установки изоляции.

При утеплении пола многосезонного помещения особое значение имеет воздушная изоляция. Поскольку многосезонные помещения обычно не соприкасаются с землей, наружный воздух может задерживаться под помещением и просачиваться внутрь через точки проникновения. Если есть доступ снизу, идеально нанести до двух дюймов аэрозольной пены для герметизации утечек воздуха.После нанесения напыляемой пены полость может быть заполнена надувной изоляционной системой или уложена стекловолоконная плита. Последним шагом является ограждение участка путем установки твердой поверхности, такой как жесткий пенопласт или фанера.

Если вы планируете разорвать пол, подумайте о том, чтобы установить пену для герметизации утечек воздуха, а затем заполнить оставшуюся часть полости изоляционной системой или стекловолокном. Завершающим этапом является установка новой системы пола.

При планировании многосезонного помещения обязательно поговорите со своим подрядчиком об окнах и источнике тепла.Установка качественных окон и герметизация утечек воздуха вокруг окон помогут поддерживать комфортную температуру внутри. Поскольку зимы в Висконсине могут быть очень холодными, рассмотрите возможность добавления источника тепла, чтобы вы могли наслаждаться пространством круглый год.

Есть вопросы по утеплению многосезонного помещения? Свяжитесь с нашим офисом.  Наша команда рада помочь!

повышает домашний комфорт в Кэрроллтоне, Ричардсоне, Арлингтоне, Форт-Уэрте, Саутлейке, Далласе

Устали просыпаться от холодного пола? Др.Энергосбережение может помочь.

Полы над гаражами почти всегда холодные, но с нашей плотной целлюлозной изоляцией это ушло в прошлое.

Полы на первом этаже могут быть слишком холодными зимой, если пространство под ними холодное. Существующая изоляция (если она есть) часто неадекватна или неправильно установлена ​​под досками пола. Поверхности пола охлаждаются, так как тепло, которое они содержат, буквально высасывается. Сквозняки прохладные полы тоже.

Когда нагретый воздух выходит с верхних этажей вашего дома, холодный воздух всасывается через щели вокруг окон и дверей нижних этажей, из-под пола и снаружи.Холодный воздух тяжелее теплого, поэтому он имеет тенденцию обволакивать пол и охлаждать его поверхность.

Изоляция полов в вашем доме уменьшит сквозняки и поможет вам ежегодно экономить на энергозатратах! Dr. Energy Saver — это ваша местная компания по утеплению домов, которая предоставляет профессиональные услуги по утеплению полов местным домовладельцам по всему району Большого Метроплекса. Свяжитесь с нами сегодня, чтобы начать жить комфортно дома!

Универсальная покупка изоляционных материалов

Dr. Energy Saver не полагается на один изоляционный продукт для решения всех проблем потери энергии, связанных с домом.Вместо этого мы адаптируем наши решения к вашему дому и тому, как он был построен. Любой, кто говорит вам, что один тип изоляции может решить все ваши проблемы, вероятно, является тем, кто имеет все необходимое для установки только этого типа изоляции. В Dr. Energy Saver у нас есть обучение и специализированное оборудование для установки различных типов изоляции из целлюлозы (включая методы плотной упаковки), стекловолокна, минеральной ваты, жестких пенопластовых плит и т. д.

Поиск наилучшего решения

Герметизация пространства для ползания помогает сохранять полы теплыми и снижает расходы на электроэнергию.

Если возможно, преобразуйте пространство под полом в кондиционируемое (теплое) помещение. Например, утеплив стены подвала или подвального помещения соответствующим изоляционным материалом, эти помещения станут намного теплее, как и полы над ними. Для получения дополнительной информации см. Изоляция подвала и изоляция подполья.

Если невозможно утеплить стены вашего подвала или подвального помещения, спросите нас об утеплении пролетов балок (промежутков между балками) под полом.У нас есть различные типы изоляционных материалов, включая плотную целлюлозу и жесткий пенопласт.

Наши установщики уделяют особое внимание критическим областям, таким как арочные балки по периметру – печально известный источник утечки воздуха.

Какой бы вариант вы ни выбрали, он должен сопровождаться тщательной герметизацией вашего дома. Герметизация воздуха уменьшает эффект дымовой трубы, которая постоянно пытается вытеснить воздух через небольшие отверстия по всей верхней части вашего дома, в то время как он втягивает воздух через щели вокруг нижних уровней вашего дома.Для получения дополнительной информации об этой услуге Dr. Energy Saver см. раздел Воздушное уплотнение.

Холодные полы над гаражами, балконами и верандами

Дополнительные советы для согревания пальцев ног

• Винил, ковер, пробка и дерево кажутся теплее, чем керамическая плитка, камень и бетон.
• Установите стеклянные двери на свой камин.
• По возможности подавайте наружный воздух для горения в печь или котел. Забор воздуха для горения из подвала или подсобного помещения создает сквозняки.
• Утеплите окна и двери, особенно щели между нижней частью наружных дверей и порогами.
• Носите теплые тапочки и носки!

Замерзать могут не только полы на первом этаже. Комнаты, построенные над гаражами, печально известны наличием холодных полов из-за отсутствия изоляции, как и любой консольный пол (нависающий над периметром фундамента).

балкона, эркеры и эркеры, а также выступы — все это примеры консольных пространств.Их полы особенно подвержены утечкам воздуха из-за плохо подогнанных софитов (досок, используемых для герметизации под выступом) в сочетании с прямым воздействием ветра. У Dr. Energy Saver есть подробные решения для каждой ситуации.

Мы подберем наиболее подходящее решение для изоляции в зависимости от конструкции вашего дома и вашего бюджета.

Начните экономить энергию и деньги уже сегодня, улучшив изоляцию. Позвоните по телефону 1-888-370-6924 или свяжитесь с нами онлайн для оценки изоляции или энергоаудита дома в Кэрроллтоне, Ричардсоне, Арлингтоне, Форт-Уэрте, Саутлейке, Далласе и поблизости!

Связанные страницы:

Узнать цену? Получите бесплатную оценку без каких-либо обязательств.

Изоляция стен | Изоляция крыши | Изоляция пола | Loft Insulation Shop UKИзоляция крыш и балконов By InsulationBee ShopИзоляция стен | Изоляция крыши | Изоляция пола

229889728003396

КУПИТЬ ПО

• Обратитесь к специалисту по изоляции:

  189

• Скатная крыша

  279

  Перевернутая и плоская крыша

  325

.
