Утеплить балкон пол: Как утеплить пол на балконе или на лоджии: кладезь советов от мастеров

Содержание

1. Видео – Как утеплить пол на балконе
2. Утепление пола
3. Пенофол
4. Пенопласт
5. Вспененный пенополистирол, он же пенопласт
6. Минеральная вата
7. Подготовка к проведению работ
8. Подготовка раствора
9. Выполнение стяжки
10. Сооружение пола
11. Нарезка бруса
12. Крепление бруса
13. Укладка утеплителя
14. Выравнивание уровня
15. Создание поверхности пола
16. Технологические методы создания «всепогодного» балкона
17. «Пленочное» отопление
18. Электрические кабельные нагреватели
19. Видео – Теплый пол на балконе
20. Мини-системы водяного отопления
21. Что же выбрать для утепления?

Видео – Как утеплить пол на балконе

Утепление пола

Сразу нужно отметить, что без отделки стен балкона или лоджии, а также их термоизоляции, никакого толку от работ по утеплению пола не будет. Если же балкон уже выполнен в евростиле, есть несколько способов сделать из него настоящую комнату с комфортной круглогодичной температурой.

Самый легкий метод – использовать пассивный утеплитель. Слой термоизолятора прокладывается между поверхностью потолочной плиты и пола. Сегодня есть ряд современных материалов, которые специально предназначены для таких целей.

Пенофол

Самый «продвинутый» и современный материал. Конструктивно представляет собой вспененный полиэтилен, защищенный алюминиевой пленкой. Слой утеплителя гибкий, что позволяет выполнить удобную укладку и монтаж.

На рынке представлены варианты с односторонней и двусторонней защитой из металлической фольги. Если желаете не только защитить пол, но и обеспечить гидроизоляцию, включающую в себя изоляцию от конденсата, лучше применять двусторонний пенофол. Материал выпускается в рулонах, а для соединения полос и кусков места стыков проклеивают специальной алюминиевой пленкой.

Самый лучший уровень сохранения тепла достигается при применении пенофола совместно с другим утеплителем, например, пеноплексом.

Пенопласт

Самый дешевый и распространенный вариант. Есть плиты различной толщины, что очень удобно при утеплении пола с поднятием уровня. Пенопласт нарезается на куски нужного размера и укладывается между плитой и покрытием поверхности балкона. Все щели и промежутки заполняются монтажной пеной. Недостаток пенопласта в том, что он жесткий, довольно ломкий, и при работе с ним образуется много мелкого мусора.

Вспененный пенополистирол, он же пенопласт

Этот материал создавался как эталон утеплителя. Его характеристики подобраны с максимальным соответствием требованиям теплоизоляции, а также пожарной, экологической и биологической безопасности. Пеноплекс легкий, достаточно гибкий, он не гниет, не горит, химически инертен, не служит «жилищем» для грибка или плесени.

Материал выпускается в листах, толщина которых составляет от 20 до 50 миллиметров. Пеноплекс стоит на первом месте по стоимости, однако он – оптимальный термоизолятор, с которым удобно работать.

Минеральная вата

Старый и проверенный материал. Изготавливается из стекловолокна или базальтовых нитей. Минеральная вата не впитывает влагу, не горит, инертна к химическому воздействию, в ней не размножается плесень. В отличие от других утеплителей, ее можно затолкать в любую щель.

Недостаток – при работе следует пользоваться защитными перчатками и костюмом, поскольку волокна минеральной ваты очень хрупкие и острые. При проникновении в кожу человека вытащить их практически невозможно – они обламываются. Поэтому минеральная вата колется и вызывает сильный зуд.

Подготовка к проведению работ

Первое, что нужно сделать, – привести в порядок поверхность пола. Балконная плита часто содержит трещины и разрушения по краям, вдобавок, часто у нее неровная поверхность. Лучший выход – сделать стяжку. Прежде чем решиться на производство подобных работ, обязательно проконсультируйтесь с организацией, отвечающей за эксплуатацию дома. Возможно, из соображений безопасности, утяжелять плиту не стоит.

Подготовка раствора

Если же дом достаточно новый и балкону не грозит снос, можно приступать к укладке стяжки. Здесь главное – помнить, что не следует делать толстое и тяжелое покрытие. Масса покрытия должна быть как можно тоньше и одновременно – как можно прочнее, чтобы не растрескиваться при минимальной толщине.

Отличные результаты дает применение керамзита и перлита. Перлит требует сложной техники замешивания, которое лучше делать с помощью бетономешалки. Поэтому в домашних условиях чаще применяют керамзит.

Состав раствора для работы следующий:

• 3 части строительного песка. Набранный «на природе» или карьерный песок не подойдут, нужен просеянный и очищенный для строительных работ;
• 1 часть цемента, смешанного с керамзитом. Обычная пропорция – поровну. Однако для уменьшения массы можно делать состав, где цемента всего 25%;
• 0,1 части извести.

Вся сухая смесь тщательно перемешивается до приобретения равномерного цвета. Дальше постепенно добавляется вода и замес делается до момента, когда состав приобретет консистенцию густой сметаны.

Выполнение стяжки

Следующий этап – укладка стяжки. В случае с балконом можно обойтись без применения маяков, так как слой стяжки будет тонким, порядка 4-5 см.

1. Весь балкон гидроизолируется по периметру. Это можно сделать с помощью монтажной пены или специальной самоклеящейся ленты. Ввиду малого объема работ, битум применяется редко.
2. Начиная от дальних от двери углов, выкладывается слой стяжки.
3. По ходу работы слой «растягивается» и выравнивается с помощью правила. Уровень пола периодически контролируется длинным спиртовым уровнем.

Стяжку нужно тщательно высушить. Поверхность пригодна для ходьбы уже через 2-3 дня, однако, лучше выдержать минимум 10-12, смачивая пол два раза в день и закрывая пленкой. Так стяжка приобретет максимальную прочность.

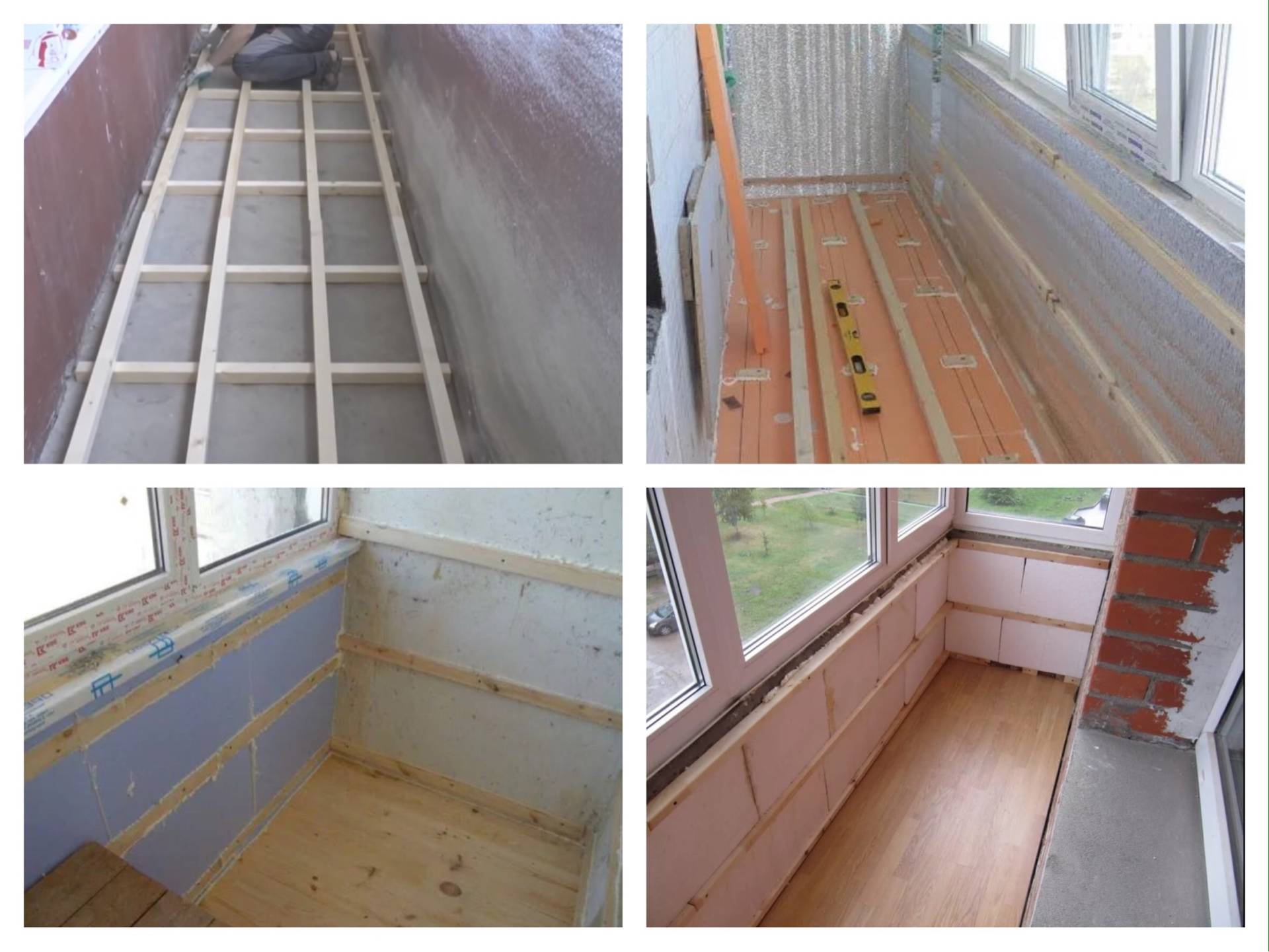

Сооружение пола

Покрытие с утеплением следует сооружать на уровне, близком к полу смежной комнаты. Чаще его делают равным или чуть ниже. Если необходимо поднимать балконный пол относительно общего в квартире, лучше предусмотреть небольшое углубление-карман у двери, чтобы предотвратить проникновение влаги в помещение.

Для работы понадобятся инструменты и материалы

1. Рулетка.
2. Электролобзик или пила по дереву.
3. Деревянный брус нужного сечения (примерно в половину высоты подъема) или лаги соответствующей толщины.
4. Утеплитель.
5. Материал для поверхности пола: доска, листы толстой фанеры, ДСП (при толщине в 16-18 мм можно укладывать ее прямо на лаги).
6. Баллон строительной пены.

10-мм листы укладываются на предварительно созданную «сетку» из досок или некачественное покрытие. Обычно тонкая ДСП или фанера служат только средством выравнивания поверхности.

Работа производится в несколько этапов.

Нарезка бруса

Нарезается брус нужного размера для укладки поперек балкона. Зазор до стен должен быть порядка 5 см.

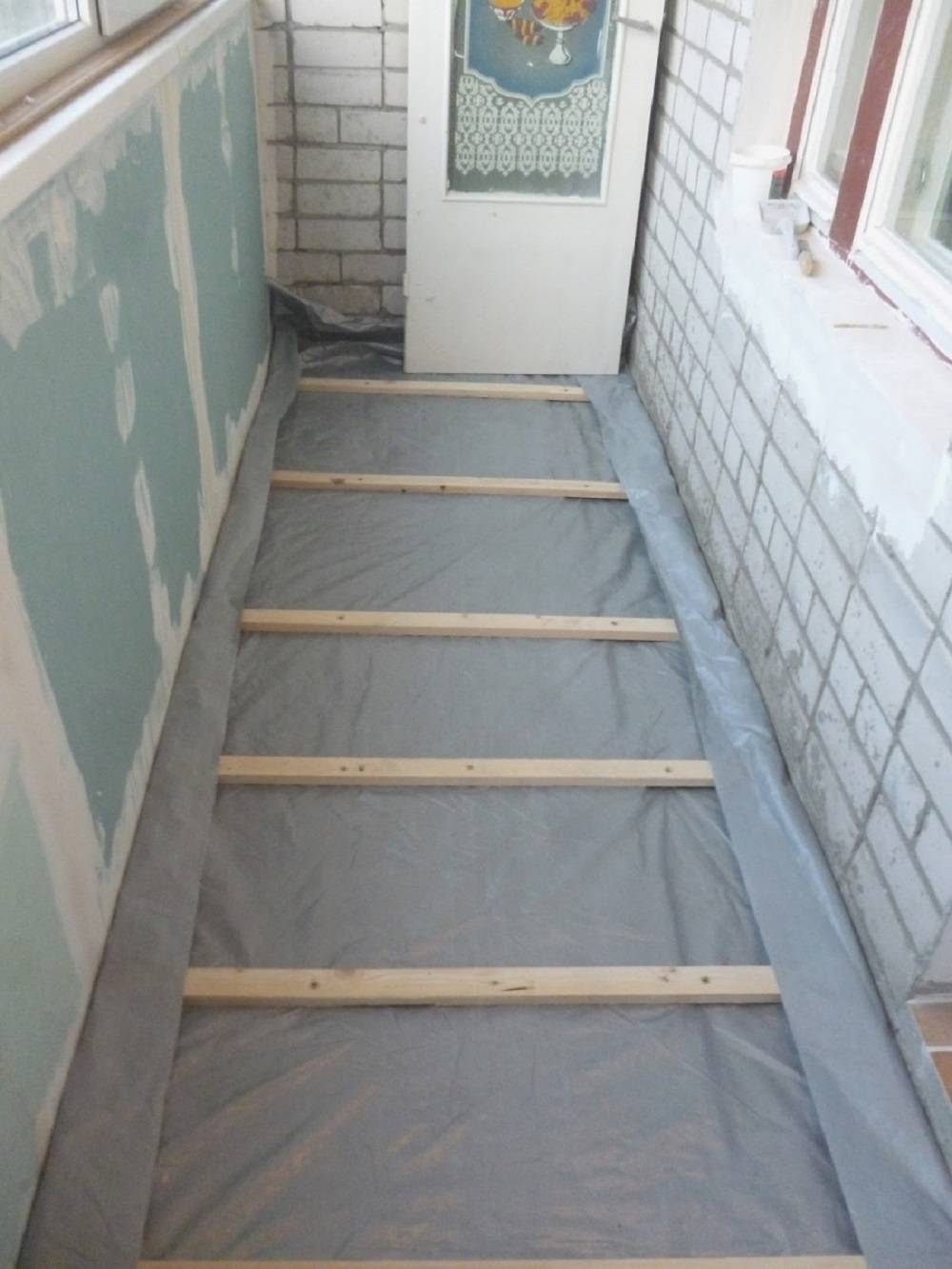

Крепление бруса

Отрезанные детали укладываются на расстоянии полуметра. Их нужно прикрепить к поверхности плиты балкона. Удобнее всего это сделать с помощью «новоселов» – саморезов с пластиковой пробкой, которая вставляется в бетон. Чтобы избежать раскалывания, расстояние от края бруса до первого самореза оставляется 7-10 см. На данном этапе можно почти не следить за итоговым уровнем пола – эту задачу выполнят последующие работы.

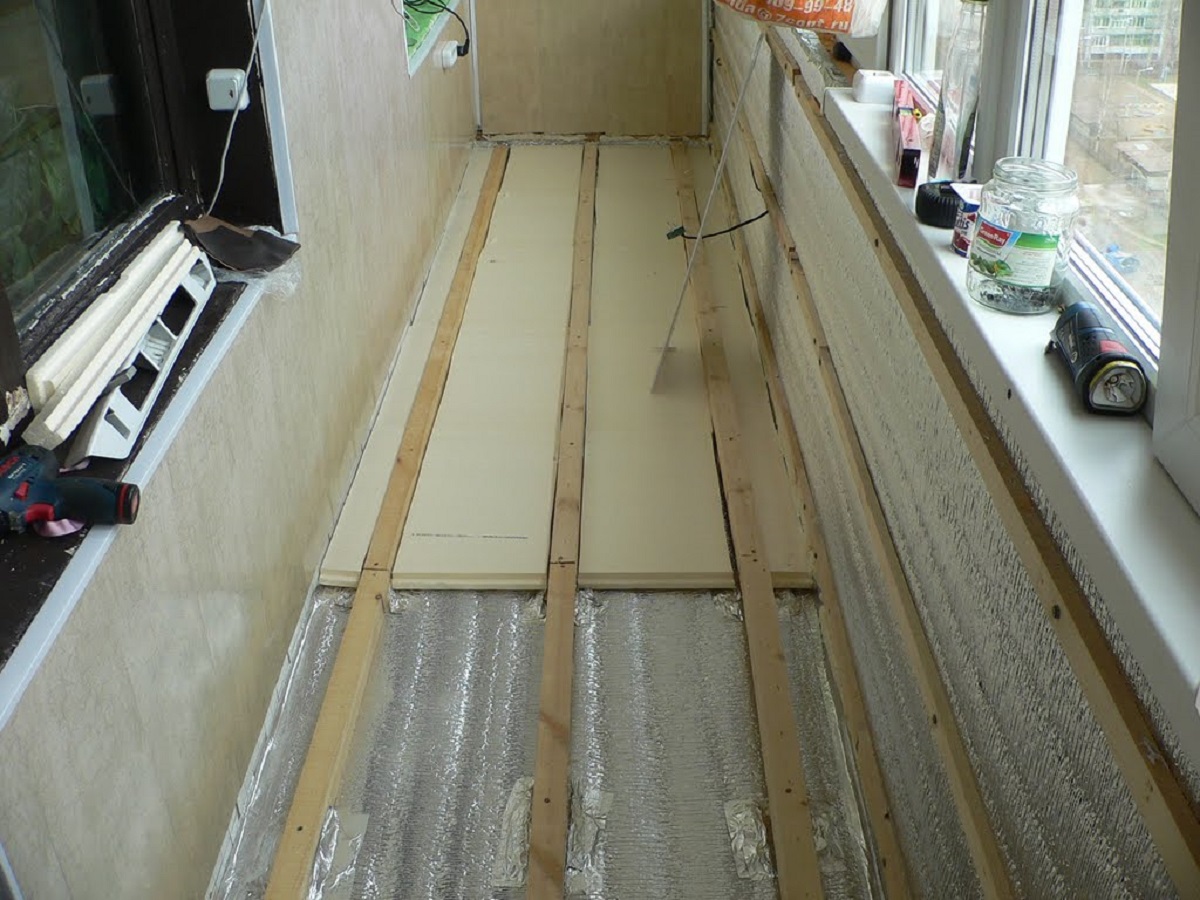

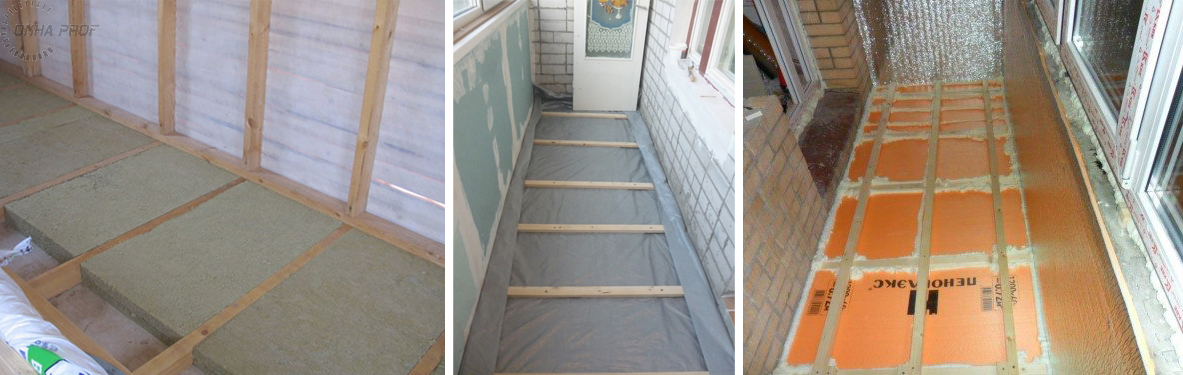

Укладка утеплителя

Когда используется пенопласт или пеноплекс, материал нарезается нужными кусками для заполнения промежутков между брусом. Еще одна рекомендация: уровень утеплителя должен быть вровень или немного ниже поверхности бруса. Щели должны быть минимальными. Везде, где необходимо, промежутки запениваются. При использовании минеральной ваты утеплитель плотно закладывается в свободное пространство.

Пенофол укладывается проще. Отрезается длинная полоса по размеру на 40 см больше, чем длина балкона. Она просто укладывается поверх, так, чтобы по периметру было примерно 200 мм «лишнего» утеплителя. Если необходимо соединять куски, укладка делается внахлест с проклейкой алюминиевым скотчем.

Выравнивание уровня

Окончательно выравнивается уровень под укладку поверхности и создается воздушная прослойка для тепловой защиты. Для этого нарезаются брусья для продольной укладки. По размеру – длина балкона минус 5 см. Заготовки укладываются, при этом тщательно контролируется итоговый уровень. Применяются подкладки на основу из поперечных брусьев.

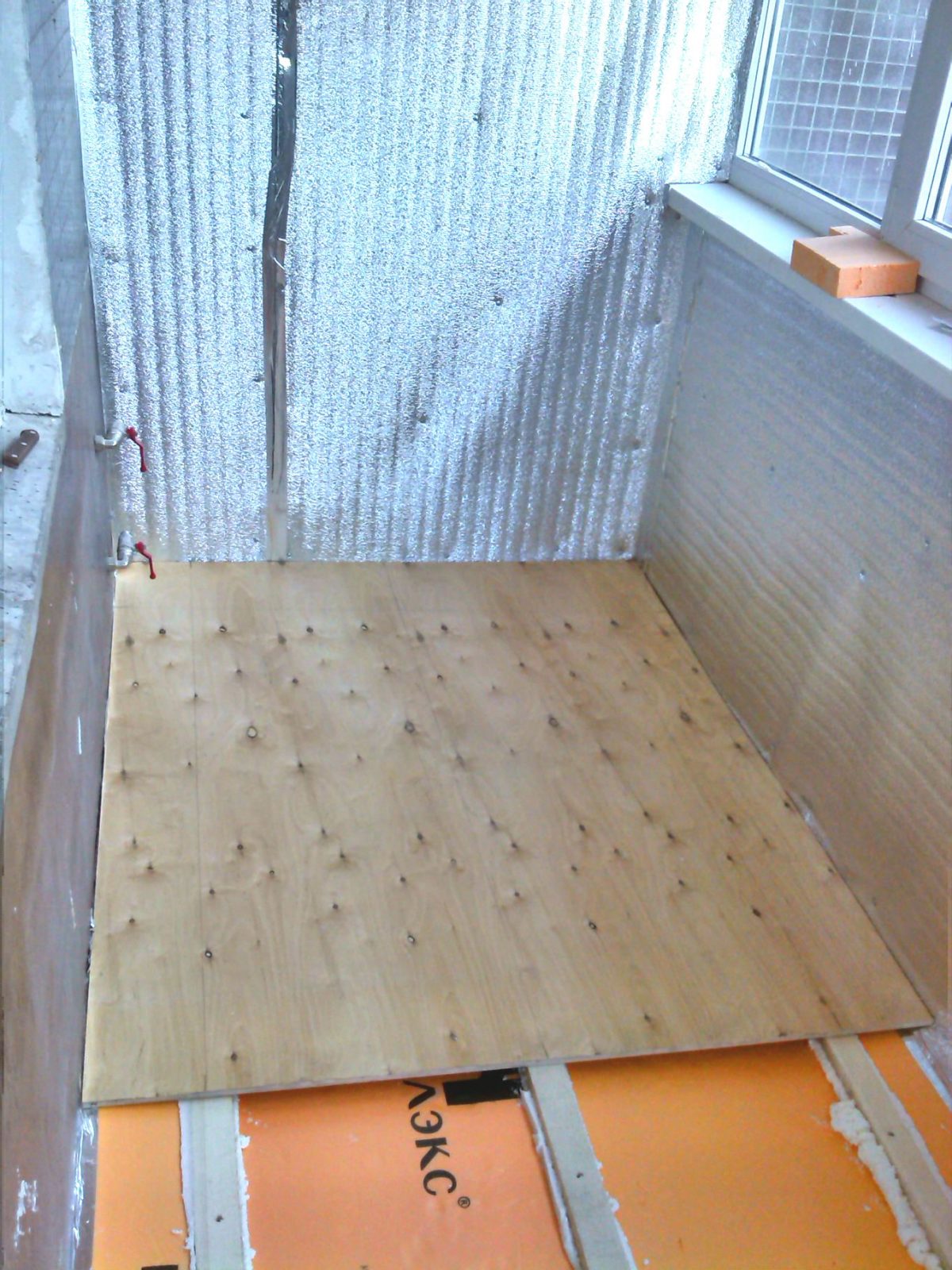

Создание поверхности пола

Нашиваются доски или другой материал – ДСП, фанера и т.д.

В результате на балконе образуется ровная поверхность, которая обладает комплексными свойствами. Она сочетает в себе утепление, воздушный слой для амортизации теплопередачи и предотвращения явлений конденсации влаги. На такое покрытие можно укладывать керамическую плитку, линолеум или ламинат.

Для упрощения работы можно настилать брус в один слой, формируя сетку и прокладывая промежутки утеплителем. Это не так удобно, поскольку придется тщательно контролировать уровень каждого отрезка бруса, которых будет много и меньшего размера. Общая теплоизоляция покрытия будет хуже. Однако такой подход позволяет экономить высоту подъема уровня балконного пола.

Технологические методы создания «всепогодного» балкона

Некоторые мастера идут дальше. Они хотят получить не просто дополнительную комнату, но и обеспечить там все условия существования. На первом месте стоит оптимальная температура.

На балконе создается система отопления. Следует сразу отметить, что ответвления от центральной отопительной системы дома недопустимы. Сооружается автономная структура. Нормой для обеспечения стандартной температуры в 18°С является показатель мощности теплоотдачи в 150Вт/кв.м.

«Пленочное» отопление

Современные технологии позволили появиться средству для достаточно экономичного электрического отопления. Конструктивно это пленка из резистивного элемента на основе углерода. При подаче напряжения материал нагревается, а температуру легко контролировать путем регулирования входного параметра. При сооружении отопления на балконе делается пассивное утепление по описанной выше методике. Следующим этапом производится застилка пола специальным теплоизолятором для пленочного отопления.

Сверху укладываются блоки пленки и выводятся подключения к электросети. Части закрепляются с помощью двустороннего скотча. Поверх настилается линолеум, ковролин или ламинат, которые предназначены для работы в комплекте с «теплым полом». Работы несложные, а отопление довольно эффективно и легко регулируется с помощью простого входного реостата.

Электрические кабельные нагреватели

Используемая технология – та же, что и у пленочных элементов, просто другое исполнение. Кабель гибкий, его легко уложить одним целым, не прибегая к соединению разных кусков. Вдобавок, можно «замуровать» его в бетон или клеящий состав, на который кладется керамическая плитка.

Если не жалко электричества, можно пойти минимальным путем. На балконе делается первичная выравнивающая стяжка, как описано выше. Покрытие фальш-пола не сооружается. Сразу укладывается термоизолятор отопления, прокладывается сварная армирующая сетка и располагается кабель для отопления. Сверху формируется слой для укладки. Это может быть тонкая трех- или пятисантиметровая бетонная стяжка либо сразу слой клеящего состава. Одновременно укладывается плитка.

Работа выполняется легче. Однако такой подход потребует большего расхода энергии на обогрев. Если пол покрывается керамикой, она должна быть эксплуатационно совместима с “теплым полом”.

Видео – Теплый пол на балконе

Мини-системы водяного отопления

Сегодня достаточно быстро распространяются готовые электрические решения формата «теплый плинтус», они же – «система контур». Конструктивно это:

• маленький электрический водогрейный котел, размером с чайник;
• малогабаритный насос прокачки;
• блок контроля температуры и управления.

Теплоноситель циркулирует по тонкой трубке. Такая структура укладывается аналогично классическому теплому полу или электрокабелю, как описано выше.

Объем теплоносителя в структуре минимален, около 3-5 литров. Мощности система отбирает мало, вода циркулирует очень быстро, поэтому поверхность пола будет равномерно теплой. В отличие от кабеля или пленки, у такого решения есть тепловая инерция, то есть система не остывает сразу. Однако применение сопряжено с опасностью – если температура упадет до минусовой, вода замерзнет и повредит трубки. Следует предусматривать морозостойкие смеси в качестве теплоносителя там, где климат несет опасность охлаждения балкона ниже нуля.

Что же выбрать для утепления?

Создание теплого пола на балконе – довольно простая задача, которая по плечу даже начинающим. Нужно просто знать, с какой стороны подойти к проблеме. С помощью ряда несложных работ, которые можно выполнить своими руками, балкон станет теплым и комфортным местом для отдыха. А применение автономной системы отопления легко превратит его в еще одну комнату квартиры. Вдобавок, все работы не требуют больших вложений денежных средств. Так что, если хотите теплый пол на балконе, просто сделайте его.

Изоляция балкона и консольного пола – сравнительное исследование тепловых и энергетических аспектов

В исследовании сравниваются различные методы изоляции консольной плиты (например, балкона). Исследование охватывает только энергетические (теплопотери) и тепловые аспекты различных случаев. Экономические, эстетические и конструктивные аспекты также должны быть рассмотрены, но они не являются частью этого обзора.

При оценке теплового моста необходимо учитывать два различных эффекта:

1. Локальное снижение температуры поверхности, вызванное тепловым мостом
   Снижение температуры характеризуется путем оценки самой низкой температуры внутренней поверхности. Эта температура должна оставаться выше точки росы, чтобы избежать образования конденсата на стене или потолке. Однако, как правило, требуется, чтобы температура также находилась выше так называемой «температуры пресс-формы». При этой температуре воздух в помещении достигает уровня влажности 80%. Когда уровень влажности 80% достигается или превышается в течение длительного периода, очень вероятно образование плесени.
2. Дополнительные потери тепла из-за теплового моста
   Так называемое «значение теплопередачи» отражает потери тепла на квадратный метр (кв. фут) стены при разнице температур в один градус. По аналогии значение Ψ («psi») или линейный коэффициент теплопередачи используется для характеристики потерь энергии линейного теплового моста. Соответственно он измеряет потери тепла на погонный метр конструкции при разнице температур в один градус.

Граничные условия

Имитационная модель предполагает наличие консольного балкона и обогрева обоих этажей. Температура внутри 20°C, а снаружи -5°C. Точка росы и температура плесени рассчитываются исходя из предположения, что относительная влажность в помещении составляет 60%.

Помимо минимальной температуры был рассчитан так называемый температурный коэффициент f* _Rsi . Значение описывает падение температуры независимо от фактической разницы температур.

Модели

Модель состоит из железобетонной плиты, образующей консольный балкон длиной 150 см (измеряется от внешней поверхности стены). Плита имеет толщину 20см.

Исследуются два различных типа стеновых конструкций, так как эффект теплового моста зависит от проводимости стены:

В отношении изоляции было проанализировано 12 различных случаев:

• отсутствие изоляции (ссылка)
• внутренняя изоляция – вкладыш из изоляционной панели 50 x 2 см
• внутренняя изоляция – изоляционный клин в углу 50 х 10 см (под штукатуркой)
• терморазрыв – термически разделенный балкон –  (Изокорб модель KXT 30 R90)
• внешняя изоляция – толщина: 8см (λ=0,038 Вт/мК)различная длина: 30см, 75см, 120см, полная
• внешняя изоляция – толщина: 16см (λ=0,038 Вт/мК)различная длина: 30см, 75см, 120см, полная

Таким образом, всего было обработано 2 x 12 симуляций. (для получения более подробной диаграммы и таблицы были обработаны дополнительные длины для корпусов внешней изоляции). Ниже вы найдете графическое представление различных случаев моделирования:

Примеры моделирования «каменная стена»

Примеры моделирования «бетонная стена»

Моделирование и результаты

В соответствии с местными стандартами в Австрии и Германии были проведены расчеты минимальной температуры поверхности с повышенным сопротивлением внутренней воздушной пленки R _si =0,25 м²K/Вт. Расчеты тепловых потерь (значения Ψ) проводились при стандартном сопротивлении воздушной пленки R _si = 0,13 м²K/Вт.
Поскольку симуляции раскрывают много интересных деталей, все изображения температуры и теплового потока для каждой симуляции доступны в нижней части этой статьи. После того, как вы нажмете на изображения в таблицах, вы сможете просмотреть их в более высоком разрешении. Количественная оценка минимальных температур и потерь энергии представлена ​​в таблицах и сравнительных диаграммах ниже.

В результате теплового моделирования получены следующие минимальные температуры поверхности:

Легче сравнивать результаты, представленные в виде графиков:

Примечание: точка росы и указанные температуры пресс-формы действительны для внутреннего климата 20°C/60% относительной влажности.

В отношении потерь энергии/тепла моделирование приводит к следующим результатам:

снова отображаются в виде диаграмм для облегчения сравнения:

Заключение и интерпретация

Важным результатом исследования является то, что эффект теплового моста консольный пол различается в зависимости от материала стен. Хотя, с одной стороны, высокая проводимость бетонной стены увеличивает потери энергии, с другой стороны, она помогает предотвратить низкие температуры поверхности. Стена с высокой проводимостью способна подавать дополнительное тепло в проблемную угловую область, что может значительно снизить риск образования росы или плесени. Иными словами, можно сказать, что современный (хорошо изолирующий) кладочный материал помогает снизить потери энергии, но может увеличить минимальный температурный риск в местах соединения, подверженных тепловым мостам. Это относится и к другим классическим элементам теплового моста, например оконные соединения.

В соответствии с только что проведенным различием следует различать влияние внутренней изоляции на конструкцию с бетонной стеной и влияние на современную конструкцию из каменной стены. Использование местной внутренней изоляции (вкладыш или клин) на каменной конструкции стены может значительно повысить минимальную температуру поверхности в угловой зоне. С другой стороны, использование тех же элементов с железобетонной стеной не оказывает влияния на температуру поверхности или даже несколько отрицательно(!), так как снижает температуру плиты в зоне стыка.
С точки зрения потерь энергии влияние на каменную конструкцию незначительно, тогда как на бетонные стены практически не влияет. Причина опять же в высокой проводимости бетона, что позволяет тепловому потоку легко обходить элементы утепления.

Основным результатом моделирования является то, что внешняя изоляция требует обширного или полного применения изоляционных панелей вокруг балкона. Консольная плита в основном соответствует конструкции охлаждающего ребра. Он имеет большую поверхность снаружи и высокопроводящую сердцевину внутри. По этой причине необходимо утеплить балкон достаточно толстой панелью и максимально полно. Случай односторонней изоляции, который здесь не представлен, практически неэффективен. При тщательном применении внешней изоляции можно значительно повысить температуру внутренней поверхности. В отличие от случая с внутренней изоляцией влияние температуры на бетонную стену теперь сильнее, чем на каменную.
Очевидно, что с точки зрения потерь энергии внешняя изоляция является лучшим выбором, чем внутренняя изоляция, однако она все еще значительно отстает от значений, достигнутых при термическом разделении. Что касается сравнения с внутренней изоляцией, следует также учитывать, что внутренняя изоляция часто приводит к проблемам конденсации внутри конструкции. Однако по соображениям ясности эта тема не является частью этой статьи, но будет рассмотрена в следующей.

Наилучшие результаты в отношении минимальных температур и особенно в отношении потерь энергии могут быть достигнуты при использовании термического разделительного элемента. По сравнению с неизолированным случаем, термически разделенный балкон обеспечивает экономию энергии на 78% в случае с каменной кладкой и на 82% в случае с бетонной стеной. Даже по сравнению с корпусом с полной внешней изоляцией и панелями толщиной 16 см термическое разделение на 40 % эффективнее. Также с точки зрения минимальных температур поверхности термическое разделение явно достигает наилучших (=самых высоких) значений.
Высокая эффективность термической сепарации объясняется ее положением. Расположенный точно в изоляционном слое здания элемент должен изолировать наименьшую возможную поверхность. В этом случае тепловое разделение должно охватывать эффективную длину 20 см (толщина плиты), тогда как внешняя изоляция должна удерживать тепло на эффективной длине (поверхности) 320 см (две длины балкона плюс его высота).

Следует отметить, что, если это возможно, конструктивно полностью отделенный балкон представляет собой идеальное решение с точки зрения снижения температуры и потерь энергии. Однако часто реализовать это решение невозможно по эстетическим, дизайнерским или другим причинам. Что касается этого исследования, случай структурного разделения не имеет значения, так как не будет теплового моста. В этом случае температура внутренней поверхности и энергетические характеристики соответствуют показателям плоской стены для бетонных стен (Ψ=0,000 Вт/мК) и лишь немного смещены для каменной стены (Ψ=0,025 Вт/мК).

Термическое моделирование – температурные изображения и результаты измерений

Примечание: минимальные температуры поверхности, показанные на рисунках ниже, были рассчитаны при повышенном сопротивлении воздушной пленки R _si =0,25 м²K/Вт. Расчеты значений Ψ, изотерм и температурных цветов основаны на моделировании стандартного сопротивления внутренней воздушной пленки (R _si = 0,13 м²K/Вт).

для модели с кирпичной стеной

для модели с бетонной стеной

Тепловое моделирование – просмотр тепловых потоков

для модели каменной стены

для модели с бетонной стеной

Автор: DI Daniel Rüdisser, HTflux

Примечание. Вам разрешено и рекомендуется использовать изображения с этой страницы или устанавливать ссылку на эту страницу при условии, что авторство указано на «www.htflux.com». ».

Изоляция для балконов и террас

Обеспечение полезного пространства на плоской крыше является привлекательным предложением для многих типов зданий. Для людей, живущих в квартирах и квартирах, балкон — это способ получить доступ к внешнему пространству, не находясь на уровне первого этажа. Тем временем террасы могут обслуживать более крупные жилые дома и коммерческие помещения, обеспечивая место сбора с жестким ландшафтом для различных целей.

Если балконы и террасы располагаются над жилым помещением, они образуют часть тепловой оболочки здания. Они должны быть соответствующим образом изолированы, чтобы соответствовать требованиям по энергоэффективности, но при этом нести дополнительную нагрузку, связанную с тем, что они используются не только для периодического доступа для технического обслуживания.

Теплая кровля с изоляцией (можно рассмотреть Celotex GA4000 или XR4000), уложенной поверх несущих балок, остается предпочтительным вариантом конструкции холодной кровли. Теплая кровля не нуждается в перекрестной вентиляции и лучше детализируется на стыках с другими элементами для устранения линейных тепловых мостов.

Плиты из жесткого полиизоцианурата (PIR) Celotex легкие, их легко резать и обрабатывать, и их можно использовать для быстрой и эффективной изоляции участков плоской крыши. Несмотря на то, что они уже обладают высокой прочностью на сжатие, чтобы противостоять динамической нагрузке от пешеходного движения, связанной с балконами и террасами, рекомендуется устанавливать доски с дополнительным слоем фанеры поверх. Верхний слой фанеры, как и настил из конструкционной древесины под изоляцией, должен иметь толщину не менее 18 мм. Дополнительный слой защищает изоляцию от повреждений, распределяя вес декоративной отделки крыши и дополнительную пешеходную нагрузку более равномерно по всему слою изоляции.

К сожалению, компания Saint-Gobain Interior Solutions не поддерживает использование своей продукции для изоляции между и над балками деревянной конструкции плоской крыши. Утвержденный документ C строительных норм и правил рекомендует, чтобы конструкции крыш соответствовали британскому стандарту BS5250:2021 Своду правил по контролю конденсации в зданиях.

Этот документ предусматривает наличие 50 мм вентиляции между нижней стороной настила крыши и изоляционным слоем в случае холодной кровли (когда изоляция находится внутри конструкции). Он определяет теплую конструкцию крыши как такую, в которой вся изоляция находится над деревянными балками. По этой причине Saint-Gobain Insulation UK не поддерживает плоскую кровлю в гибридной ситуации с изоляцией между балками и над ними. Для плоской крыши любая изоляция между балками или под балками потребует вентиляции в соответствии с BS5250.

Мы можем предоставить расчет коэффициента теплопередачи как для холодных, так и для теплых плоских крыш.
