Что такое коллектор теплого пола
Детали коллектора
Смесительные клапаны
Стоит ли автоматизировать систему
Сборка коллектора

Установка тёплого пола – весьма затратное дело, ведь потратиться придётся не только на отопительные контуры, встраиваемые в пол, но и на дополнительное оборудование для обеспечения нормальной работы системы обогрева. Таким оборудованием являются коллекторы, насосы, клапаны и датчики. В данной статье мы расскажем, как собрать коллектор для теплого пола самостоятельно, сэкономив деньги.

Что такое коллектор теплого пола

Коллектор – совокупность деталей, позволяющих управлять теплоносителем: смешивать и раздавать жидкость из параллельных колец отопления. Большое сечение и низкая скорость позволяют смешивать горячий теплоноситель, подающийся из котла, и тёплый, отходящий от отопительных труб, что позволяет выровнять температуру теплоносителя до нужных значений.

Чтобы правильно смешать обратку (остывшую воду из контуров в полу) и горячую воду до нужной температуры, на системы устанавливаются различные датчики: датчик температуры воды, датчик тепла на улице и датчик измеряющий давление внутри системы. Датчики подают информацию на клапаны, которые смешивают теплоноситель. Коллектор теплого пола в сборе с насосом и специальным датчиком может контролировать давление в системе.

Чтобы лучше разобраться в принципе работы и необходимости этой системы, обратите внимание на следующий пример: в доме подключаются к котлу системы подогрева пола, отопительные радиаторы и душ. Душ требует горячую воду температурой примерно в 70°C, отопительные радиаторы требуют теплоноситель с температурой от 75°C, а для подогрева пола нужно всего 50°C, чтобы температура чистового напольного покрытия не превышала санитарной нормы в 30°C.

Как видите, подключить напрямую к котлу все потребители теплой воды не получится, поэтому необходим коллектор для теплого водяного пола, который будет охлаждать воду для системы, кроме того, для нормальной работы длинных контуров нужно дополнительное давление, которое обеспечивает насос.
Читайте также: «Оптимальная схема подключения теплого пола – делаем правильный выбор».

Детали коллектора

Для стабильной работы смесительного узла вам понадобятся:

Смесительный клапан, о котором мы поговорим ниже;
Насос, позволяющий контролировать давление воды;
Запорные и балансировочные клапаны;
Датчики: манометры и термоголовка с термометром;
Скапливающийся в системе воздух мешает стабильной работе, поэтому его нужно стравливать воздухоотводом.
Вам потребуются различные сантехнические соединители: тройники, фитинги и т.д.

Смесительные клапаны

Всего бывает два вида смесительных клапанов, которые устанавливаются в коллекторный узел для теплого пола: двухходовой и трёхходовой клапан. Они различаются принципом своей работы, о котором стоит рассказать подробнее.

Как работает двухходовой клапан:

Термоголовка с датчиком температуры замеряет нагрев теплоносителя, поступающего в контуры;
Если температура воды превышает норму, то термоголовка прикрывает клапан, чтобы уменьшит подачу горячей воды;
Если температура теплоносителя ниже необходимой, то клапан открывается и количество горячей воды в контуре возрастает.

Как видите, работа двухходового клапана заключается в контроле подачи горячей воды, тогда как обратка идёт постоянным потоком. Этот клапан имеет низкую пропускную способность, что обеспечивает плавный нагрев пола. Если помещение, в котором вы собираетесь установить тёплый пол, меньше 200 квадратных метров, то вы смело можете использовать именно этот смесительный клапан.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Стоит сделать отступление и дать совет: подключая смесительный клапан в распределительный коллектор для теплого пола, следует устанавливать его через разъёмную соединительную муфту, что позволит в будущем легко произвести замену, если клапан станет неисправен.

Работа трёхходового клапана:

Трёхходовой клапан одновременно балансирует обратку и горячую воду из котла внутри себя через байпас;
Внутри клапана находиться специальная заслонка, установленная перпендикулярно относительно трубы с горячей водой и обраткой;

Положение этой заслонки меняется, что и регулирует конечную температуру смешиваемого теплоносителя.

Такой клапан идеально подойдёт для больших отопительных систем, например, где используется сразу несколько отопительных контуров. Также они рекомендуются в том случае, если коллекторная группа для теплого пола способна автоматически регулировать температуру воды. Чтобы система работала автоматически, на клапан устанавливаются сервоприводы, управляющиеся погодными и температурными датчиками.

Трёхходовой клапан имеет два недостатка:

Изменение температуры пола происходит достаточно резко;
Из-за высокой пропускной способности регулировать температуру достаточно сложно, ведь даже небольшое изменение положения вентиля может привести к сильным перепадам температуры.

Стоит ли автоматизировать систему

Прежде всего стоит поговорить о погодных датчиках. Они позволяют настроить температуру теплоносителя, опираясь на температуру за окном вашего дома. Вы бы могли сделать это самостоятельно, однако заморозки приходят неожиданно, например, когда вы спите, поэтому утром в доме может значительно похолодать, именно в подобных ситуациях метеодатчики не позволят вам замёрзнуть.

Погодные датчики зачастую устанавливают с термодатчиками внутри помещения, которые смещают вентиль на 1/20 часть, если температура в доме ниже необходимой.

Сборка коллектора

Выбрав все детали для системы обогрева, можно приступать к сборке. Установить смеситель можно в наружном или внутреннем шкафу, однако помните, что в наружные шкафы можно уместить лишь систему шириной до 16 см.

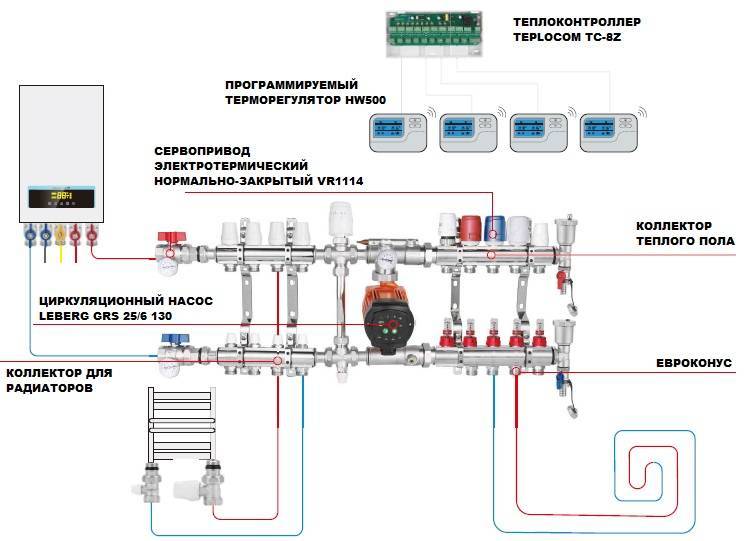

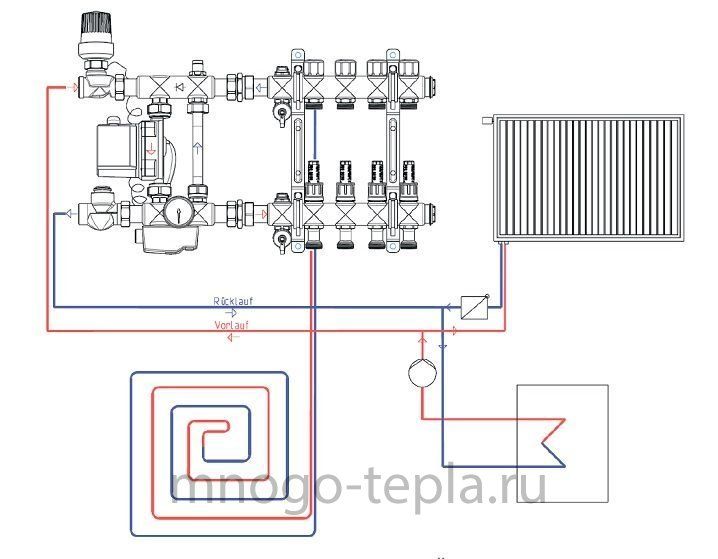

Схема коллектора теплого пола представлена на фото. Внимательно ознакомьтесь с ней и соберите свою систему по этой схеме.

Заключение

Коллектор – необходимая вещь для обустройства отопительной системы в доме, напугать вас может только цена, однако подключение теплого пола к коллектору значительно уменьшит затраты на энергию для нагрева воды. Читайте также: «Схема подключения теплого пола: основные правила».

Коллектор для теплого пола своими руками

Содержание:

1. Необходимость установки коллекторного шкафа
2. Коллектор как элемент отопительной системы

3. Назначение коллектора и особенности его монтажа
4. Составные элементы коллекторной группы

Принято, что установка коллектора теплого пола начинается с обустройства ниши в стене, где предполагается расположить шкаф для него. Размеры этого специального ящика обычно составляют 60х40х12 сантиметров. Место, где монтируют распределительный коллектор для теплого пола, должно находиться непосредственно у поверхности напольного покрытия.

Необходимость установки коллекторного шкафа

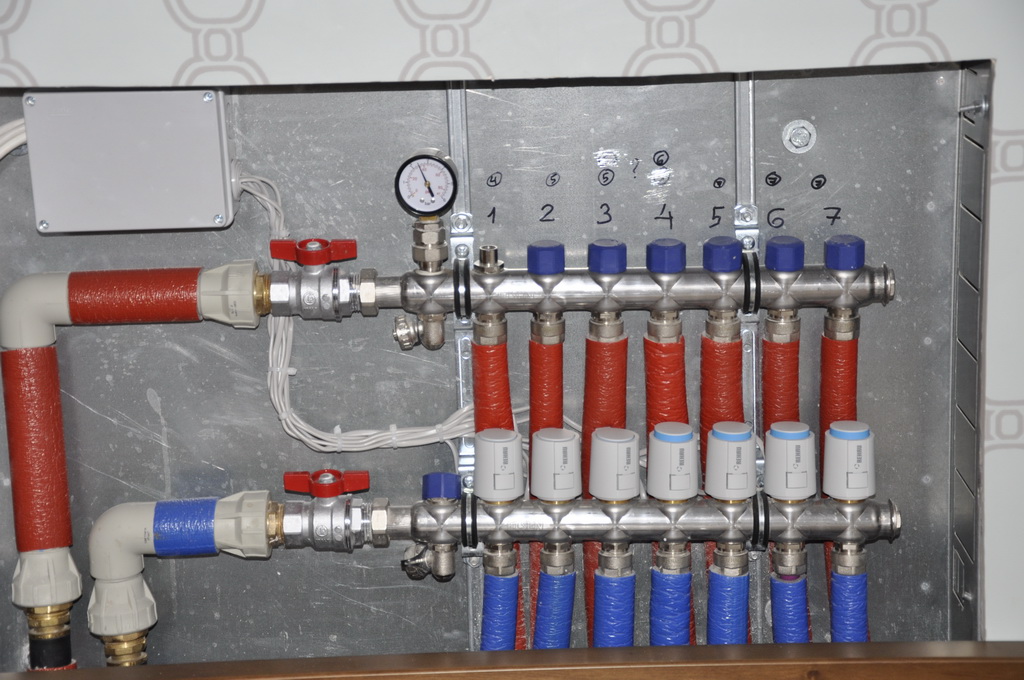

Шкаф, в котором будет располагаться коллектор для отопления и теплого пола, изображенный на фото, необходим, чтобы скрыть этот элемент отопительной системы. Он также является местом, где производят стыковку нагревательных труб с другими деталями конструкции для теплоснабжения помещений.

Здесь же устанавливают приборы для регулировки подачи теплоносителя и функционирования теплого пола.

Некоторые владельцы частных домов предпочитают устанавливать коллектор для теплого пола своими руками. После того как специальный шкаф готов, в него заводятся подающая теплоноситель и возвратная трубы. Первая из них поставляет горячую воду в систему от котла, а вторая — собирает остывший теплоноситель и возвращает его обратно к месту нагрева.

Чтобы движение воды было непрерывным, выполняют установку циркуляционного насоса в системе отопления. На концы подающего и возвратного трубопровода ставят запорные вентили. Таким образом, в случае необходимости отключить отопление в одной из комнат или в определенной части здания нужно закрыть два этих крана, что не отразится на теплоснабжении остальных помещений в доме. Для соединения пластикового трубопровода с металлическим вентилем используют компрессионный элемент – фитинг.

Коллектор как элемент отопительной системы

Вентили необходимо подключить к коллектору.

Он представляет собой отрезок трубы, имеющий несколько выходов с одной стороны. Вход коллектора нужно соединить с вентилем. При помощи специальных фитингов выполняют подключение коллектора теплого пола к металлопластиковым отопительным контурам системы теплоснабжения.

У распределительного коллектора с несколькими ответвлениями на противоположном конце трубы имеется выход. Его закрывают либо обычной заглушкой, либо устанавливают разветвитель — у него с одной стороны располагается сливной кран, а с другой – воздухоотводчик, в автоматическом режиме удаляющий случайно образовавшийся в системе воздух.

Подобным образом обустраивают конструкцию водяного теплого пола обоих трубопроводов – как подающего направления, так и возвратного. По этой причине, когда устанавливается коллектор для теплого пола своими руками или бригадой специалистов, гребенку и другие необходимые детали приобретают в паре.

Назначение коллектора и особенности его монтажа

Конструкцию для обогрева дома при помощи водяного пола монтируют отдельно от всей системы теплоснабжения.

Монтаж коллектора теплого пола необходим для изоляции водяной установки от подающей и обратной трубы. В комплект данного узла также входит насосная группа.

Устанавливают коллектор теплого пола и отопления с учетом расположения системы магистральных труб, предназначенных для отопительного котла, и конфигурации трубопроводов для обеспечения теплом отдельных помещений. Желательно, чтобы сборка коллектора отопления выполнялась опытным специалистом.

Как правило, коллектор теплого пола своими руками монтируется в стенном пространстве таким образом, чтобы место ее расположения было равноудалено от конечных точек теплопроводов. Благодаря такой схеме подключения теплого пола можно обеспечить оптимальный рабочий режим для отопительной системы. В том случае, когда теплоснабжение необходимо для большого количества комнат и подсобных помещений, желательно заранее предусмотреть несколько распределительных узлов для жидкого теплоносителя.

Устройство теплого водяного пола, подробно на видео:

Составные элементы коллекторной группы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Коллекторная группа для теплого пола в своем составе имеет:

гребенки-трубопроводы, которые представляют соединенные по схеме «ТТТ» тройники;
смесительный узел с трехходовым клапаном;
подающий коллектор с регулировочными клапанами расхода воды на ветки;
возвратный коллектор – регулировочные, работающие в автоматическом режиме, клапана с сервоприводом;
циркуляционный насос, имеющий дренажное устройство;
расходомер для коллектора теплого пола;
устройства для регулировки водяного теплого пола и автоматизации процесса теплоснабжения.

Иногда при необходимости коллекторная группа может содержать гребенки, предназначенные для системы радиаторного отопления.

Как предусматривает схема подключения коллектора теплого пола, горячий теплоноситель попадает в узел подмеса для системы водяного обогрева, в котором подающаяся и обратная вода смешиваются для обеспечения режима теплоснабжения (прочитайте также: «Схема отопления с теплыми полами: от простого к сложному»).

Арматура, установленная на гребенках, отвечает за подачу источника тепла в отдельные контуры смонтированной системы и одновременно управляет конструкцией водяного пола с обогревом. При достижении определенной (заданной) температуры в комнате, автоматические клапана перекрывают доступ жидкого теплоносителя в отопительные контуры. Коллектор для теплого пола с расходомерами обеспечивает экономное потребление энергоресурсов.

Как уже ранее говорилось, непрерывное движение теплоносителя по трубопроводам обеспечивается за счет функционирования циркуляционного насоса, который соединяет обе гребенки.

Приобрести коллектор для теплого водяного пола можно как полностью в комплекте, так и каждую его деталь отдельно. Когда принято решение установить коллекторную группу, следует помнить, что насосный узел необходимо снабдить сливным вентилем для обеспечения дренажа на одном из участков отопительной системы. Кроме дренажного устройства у коллектора в его верхней точке должна быть установлена система воздухоотвода.

Помимо этого, гребенки-трубопроводы нужно укомплектовать специальными показательными и измерительными устройствами, такими как манометры – термометры, импульсные приборы, связанные с датчиками нагрева в стяжке.

Правильности установки коллекторного узла для системы водяного напольного обогрева следует уделить особое внимание – от его работы зависит, насколько тепло и уютно будет находиться в доме. До того как подключить коллектор теплого пола, необходимо выполнить подробную схему расположения всех элементов, обеспечивающих теплоснабжение, и осуществлять монтаж в соответствии с планом.

В противном случае устранение недостатков обойдется в значительную сумму.

После завершения установки всех элементов коллекторного шкафа выполняют пробный запуск системы с целью обнаружения ошибок и дефектов. Рабочее давление в ней при этом должно примерно на 25% превышать данный показатель, необходимый для постоянной эксплуатации.
