Уютная обстановка в доме, комфортная температура поверхности пола, и даже подогрев помещений, все это выполняет система теплого пола. Чтобы она использовалась рационально, и полностью демонстрировала все свои возможности, необходимо заранее определится с оптимальным ее вариантом. В данной статье мы рассмотрим разновидности таких систем, их особенности и способы монтажа.

Содержание статьи:

1 Виды теплых полов
- 1.1 Водяной
- 1.2 Электрический
- 1.3 Кабельный
- 1.4 Пленочный
2 Монтаж теплого пола
- 2.1 Подготовительные работы
- 2.2 Подложка для теплого пола
- 2.3 Укладка пленки на пол
- 2.4 Монтаж терморегулятора на стене
- 2.5 Процесс подключения
3 Напольные покрытия на теплый пол
4 Укладка линолеума и ламината на теплый пол

Виды теплых полов

Несмотря на узкую специфику использования, производители данных систем, предлагают большой ассортимент моделей, которые классифицируются по различным значениям.

Одним из стандартных различий выступает тип используемой энергии:

Электрическая система;
Водяная система.

Уж после такого разделения, электрические полы подразделяются на более конкретные виды, которые отличаются техническими параметрами и физическими возможностями.

Чтобы понять специфику каждой модели, рассмотрим их более подробно.

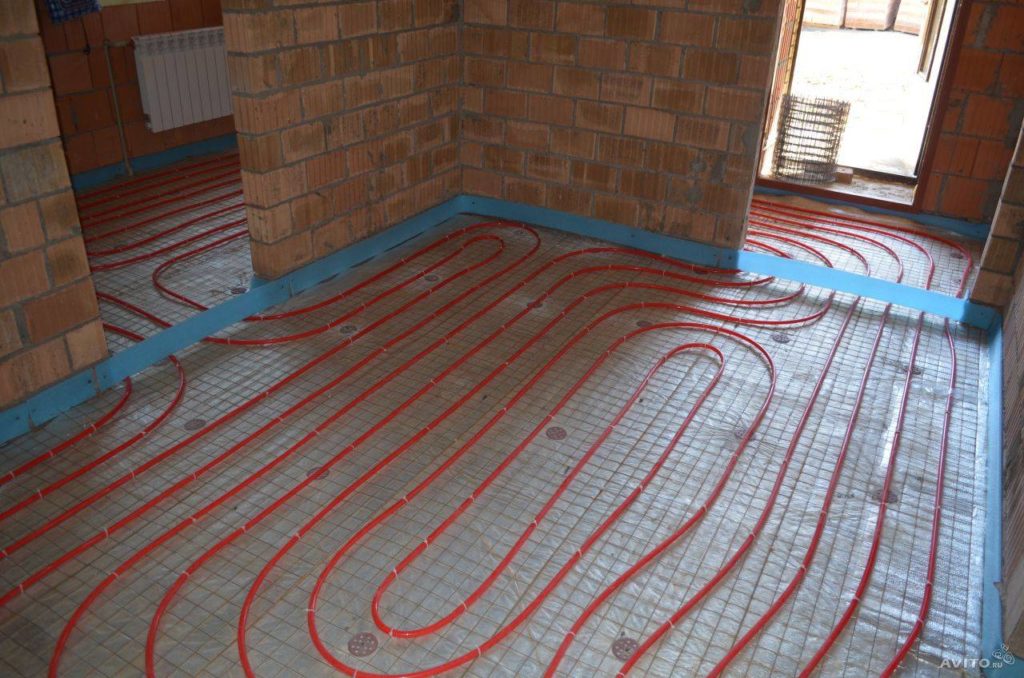

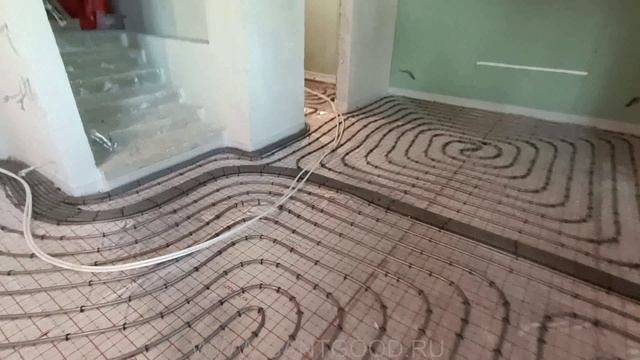

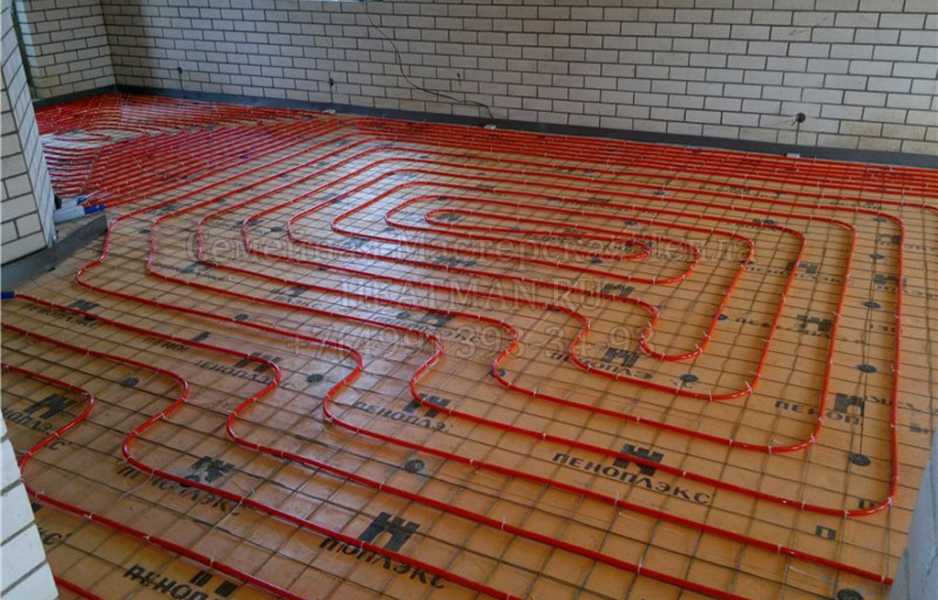

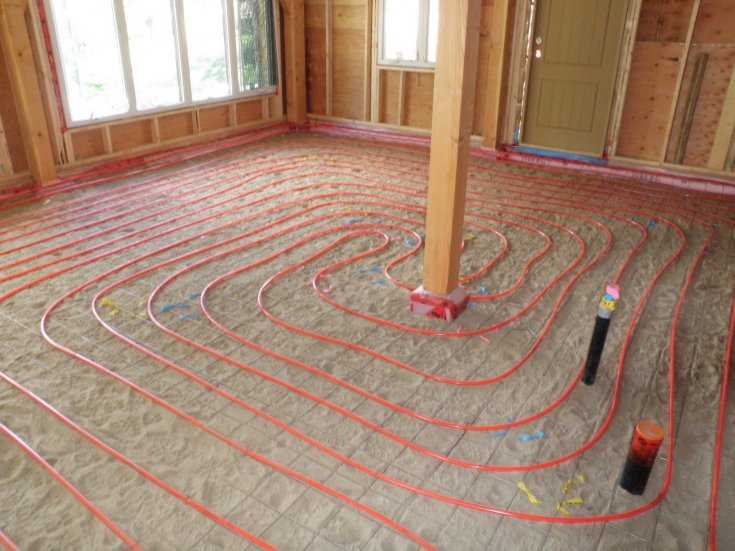

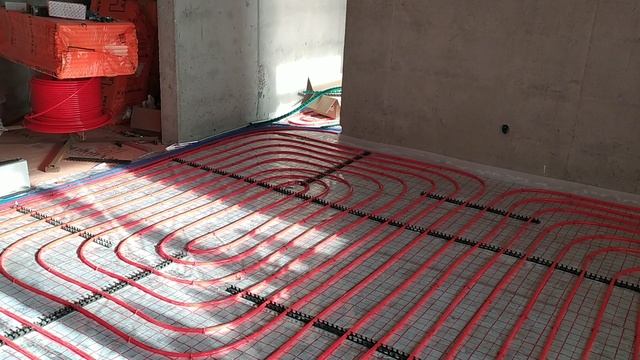

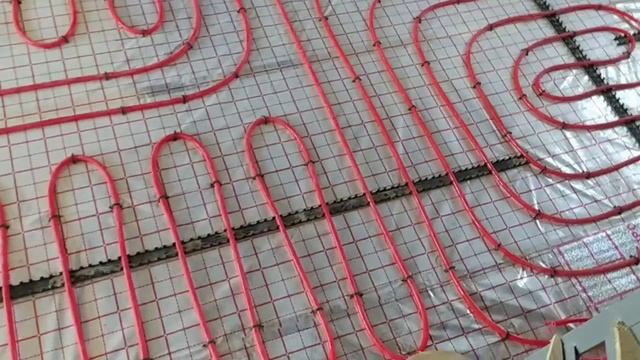

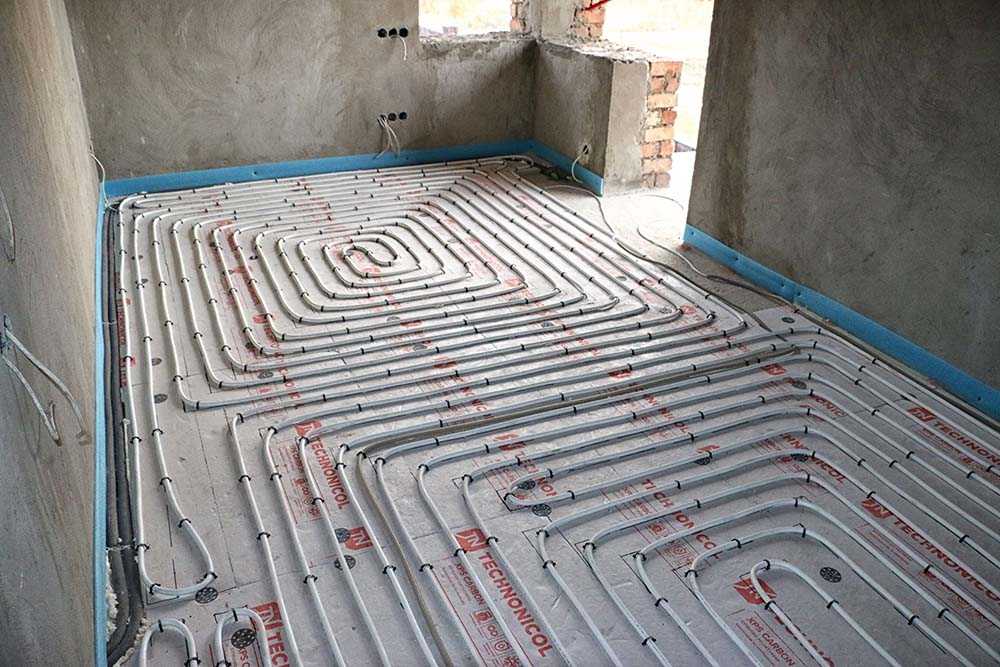

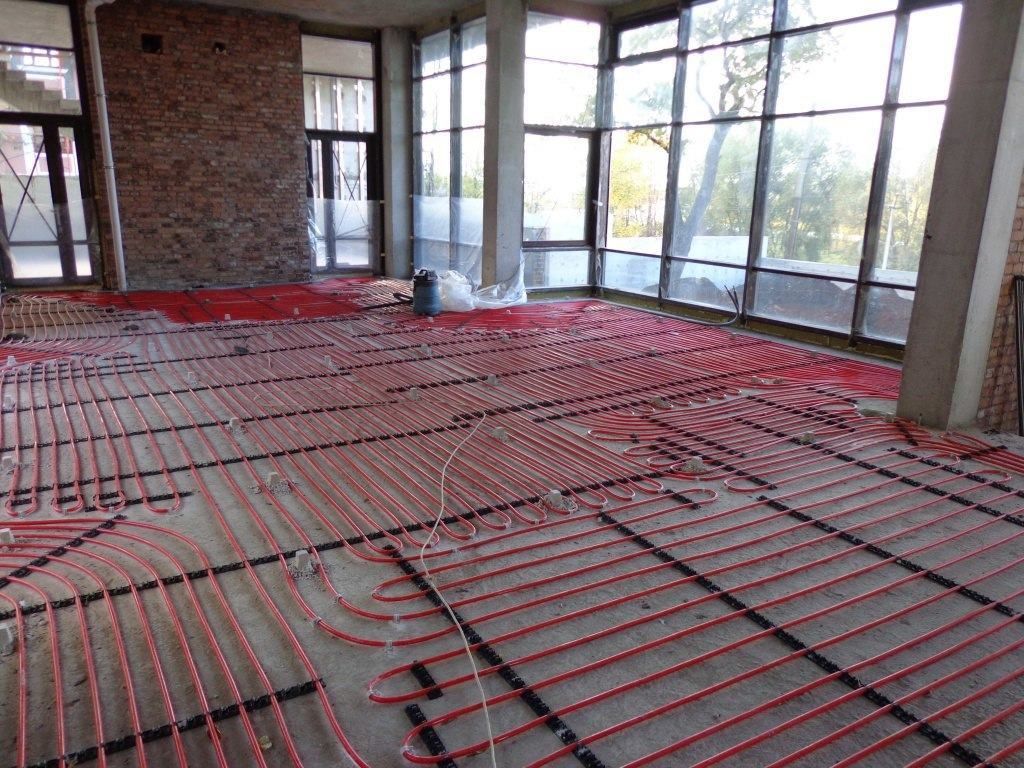

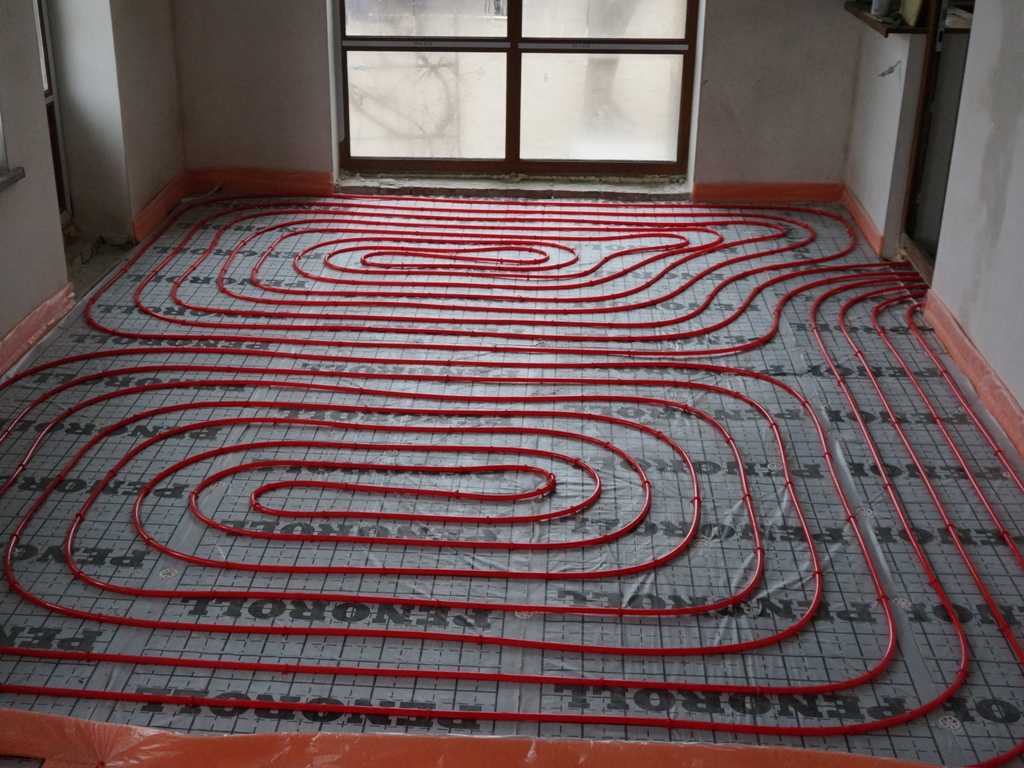

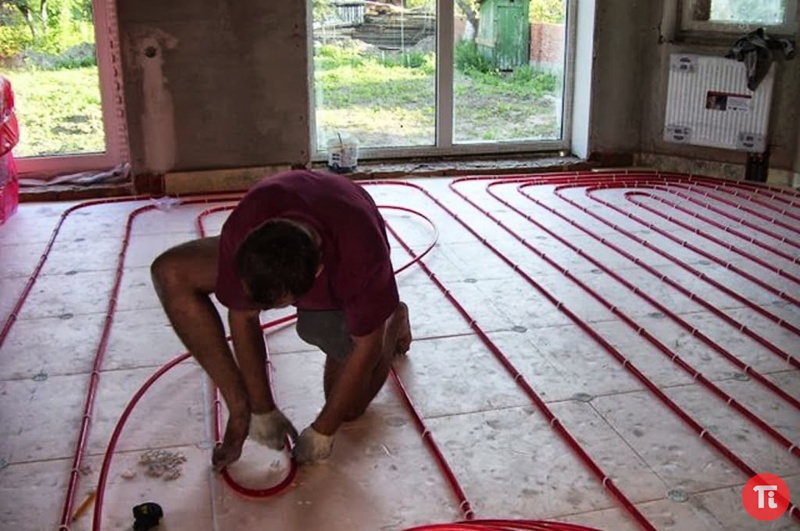

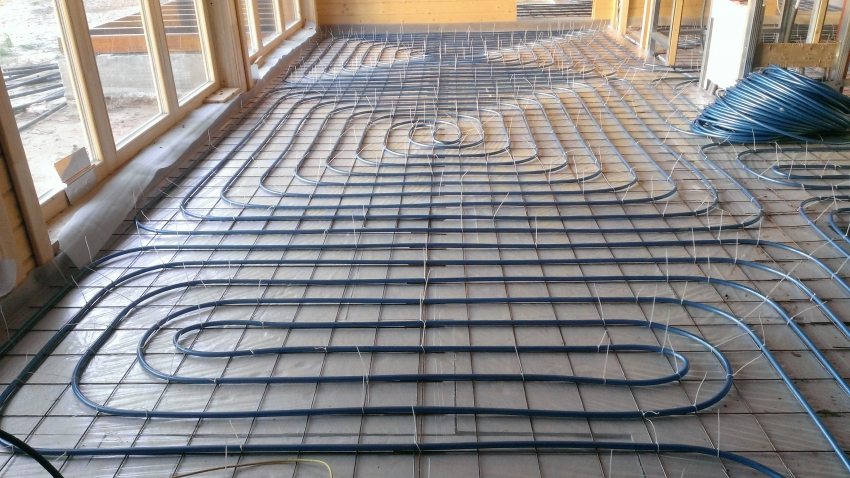

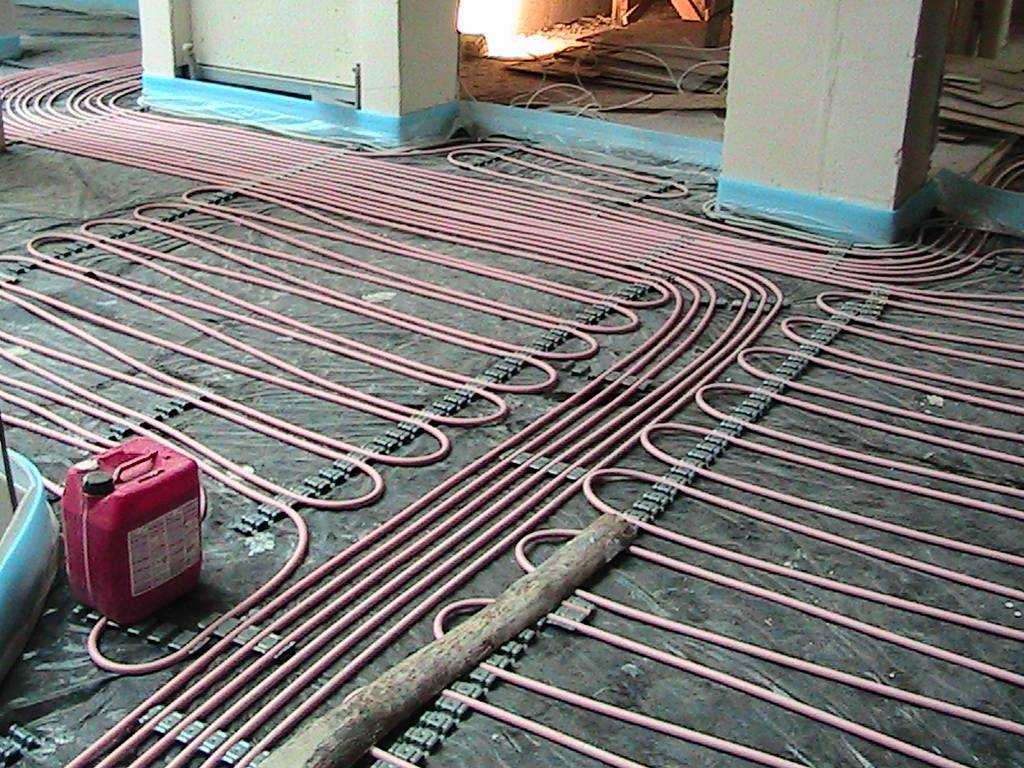

Водяной

Данный тип относится к разряду традиционных устройств, которые нашли свое применение задолго до появления аналогов, работающих от электричества. Источником энергии в данном случае выступает горячая вода. При этом она не обязательно поступает с единой системы подачи воды. Большинство владельцев квартир и частных домов, устраивают автономную сеть, благодаря чему удается полностью контролировать температуру воды, и корректировать ее при необходимости.

Монтаж системы нуждается в определенных подготовительных работах, позволяющих осуществить по их завершению заливку бетонного раствора для выравнивания. После высыхания раствора возможна укладка любых покрытий, имеющих допуск к повышенным температурам.

Особенности системы:

Может прокладываться под мебелью, при этом эффект ее рассыхания сводится к минимуму.
Долговечность. Трубы, из которых собирается конструкция, изготовлены из металла или металлопластика, устойчивого перед действием коррозийных процессов.
Присутствие на рынке тонких систем, с использованием труб диаметра 8 мм.

Электрический

Несмотря на то, что модели данного рода появились на рынке не так давно, и постоянно модифицируются, их популярность с каждым годом только возрастает. Обусловлена такая ситуация, большим количеством преимуществ, среди которых:

Доступная стоимость.
Скорость монтажа;
Использование качественных материалов, характеризующихся устойчивость к различным факторам влияния, и долговечностью, при условии соблюдения всех правил монтажа.

Кабельный

Эта система может быть представлена двумя разновидностями – матами и секциями, отличия между которыми состоять в способе и принципе осуществления монтажных работ.

Секции монтируются только в стяжку в стяжку, а маты могут располагать на ней, но под слоем плиточного клея. В качестве основы может быть использован одно-, или двухжильный кабель.

Пленочный

Одна из последних разработок на рынке, относящаяся к разряду энергоэффективных, позволяющих быстро нагревать основание покрытия до установленной температуры. Цена за м2 такой продукции, несмотря на то, что выше аналогов, однако стоит учитывать, что для ее монтажа не стоит тратиться на заливку и расходные материалы. При этом монтировать можно сразу же под выбранное напольное покрытие.

В качестве нагревательного элемента выступает пленка, вид которой также позволяет разделить систему на такие типы:

Углеродный – основу составляет лавсановя пленка, между слоями которой размещают резиновый элемент. Данный тип является многофункциональным, так как может служить для подогрева пола, а также в качестве автономной системы обогрева помещения.
Биметаллический – изготовлен из полиуретановой пленки. Он располагается в конструкции в два слоя (сплав меди и алюминия). На такое устройство, после монтажа можно производить укладку линолеума, ламината, ковролина, и прочих покрытий.

Монтаж теплого пола

Монтаж теплого пола, в зависимости от выбранной системы, может быть осуществлен своими руками. Однако для этого все же необходимы определенные знания и навыки, поэтому желательно заранее проконсультироваться у специалиста, а также четко придерживаться рекомендаций производителя. Только соблюдение всей этой информации, позволит рассчитывать на положительный итоговый результат.

Как уже было сказано ранее, особенности монтажа зависят напрямую от типа выбранной системы. Если рассматривать электрические полы, то все они нуждаются в источнике питания, терморегуляторе, который позволяет регулировать и корректировать температуру основания, а также термодатчика, отвечающего за измерение температуры основания.

Подготовительные работы

Как и любые другие виды монтажа, установка системы теплого пола, нуждается в подготовке основания, на которое она будет укладываться. Изначально необходимо обеспечить ровность, которая достигается путем заливки специального раствора, если черновой пол имеет бетонную стяжку. Если же основание выполнено из деревянной доски, тогда можно воспользоваться ДВП плитами, или фанерой. Листы материала располагают по всей площади, а по периметру каждого листа обеспечивается его крепление саморезами к основанию.

Выполняя такие подготовительные работы, и осуществляя фиксацию каждого листа, необходимо сверять ровность и плоскость, с помощью специализированного строительного уровня. После того как укладка завершена, необходимо очистить поверхность от загрязнений, в виде пыли и стружки.

Подложка для теплого пола

В этом случае подложка служит своеобразной звуко- и теплоизоляцией. Для таких целей могут использоваться различного рода рулонные материалы (ППЕ, пробка, специальные дышащие подложки под теплый пол, которые имеет пленочную основу заполненную шариками из пенопласта), толщиной не менее 3 мм, так как в нем будет вырезаться отверстие для прокладывания проводки.

Фиксация подложки между собой может быть выполнена скотчем, это позволит ей максимально оставаться на месте во время установки. Из рекомендаций специалистов, которые имеют значительной опыт в этой сфере деятельности, в качестве отражающей теплоизоляции, не стоит выбирать материалы с поверхностью из фольги, они не отвечают заявленным параметрам качества.

Укладка пленки на пол

Рабочее направление укладки пленки — к стене, так как на ней будет происходить установка терморегулятора. Таким образом, удастся использовать максимально короткий провод. Технический зазор между стеной и краем пленки, составляет 10-15 см, если в помещении присутствует камин, тогда технический зазор между ним и пленкой должен быть не меньше 1 метра. При необходимости разрезать пленку, осуществлять это можно только на прозрачных местах. Улаживается материал медным нагревателем вниз, при этом каждый элемент стыкуется между собой, и закрепляется скотчем.

Затем стоит позаботиться о изоляции медных окончаний, где происходил разрез. Наиболее подходящим материалом для таких целей выступает битумная пленка. На не заизолированные участки необходимо предусмотреть зажимы. Они должны быть расположены между пленкой и медной полосой.

Монтаж терморегулятора на стене

Монтируется терморегулятор на высоте, порядка 1 метра. Для этого необходимо заранее подготовить штробу на стене, в которой будут расположены все провода, а также отверстие для размещения монтажной коробки. В теплоизоляционном материале также вырезают отверстие, под размещение гофрированной трубки, в которую будет помещен термодатчик. Провод датчика и нагревательного элемента, по штробе, плавно подымаются к терморегулятору.

Процесс подключения

Для обеспечения правильности процесса подключения, который в большинстве случае играет важную роль в работоспособности изделия, стоит внимательно изучить рекомендации данные производителем, а также значения контактов на обратной стороне терморегулятора.

Подключение проводов к последнему осуществляется по следующему принципу:

В центральные контакты заводят провода электропитания от сети.
В 2 контакта на одной стороне подключают кабели термодатчика.
В 2 контакта на противоположной стороне – кабели нагревательных элементов.
Провода заземления крепятся между собой клеммою, их вставление в отверстие не предусмотрено.

Напольные покрытия на теплый пол

Далеко не все покрытия могут быть использованы для укладки на пола с подогревом. В процессе подбора стоит обращать внимание не только наличие специальных знаков, которые позволяют укладку в таких условиях, но и на коэффициент теплопроводимости.

С их помощью медленно аккумулируется тепловая энергия, которая затем же и возвращается, при отключении оборудования.

Электрические теплые пола могут укладываться не только под линолеум и ламинат, которые принято считать стандартными вариантами для этих целей, но и под керамическую плитку, массивную доску, паркет, и паркетную доску, а также ряд материалов, относящихся к разряду гибких (винил, пробка, и т. д.).

При покупке ламината или линолеума стоит обращать внимание, рекомендует ли производитель использовать продукцию совместно с такими системами. Об этом может свидетельствовать специальный знак, который располагается на упаковке. Чем меньше толщина покрытия, тем быстрее он нагревается, и передает свою температуру внутренней среде.

Стоит учитывать, что ламинат – это плавающий пол, который при воздействии тепла сужается, а при его отсутствии расходится. Тем осуществляется давление на замковую систему.

Относительно линолеума, то его существует большое количество разновидностей, обладающих разными функциями и опциями. При выборе изделия под теплое основание, стоит обращать внимание на рекомендации по тепловому режиму. Максимальный уровень нагрева указывается на упаковке, и его соблюдение обязательно. В противном случае качественные характеристики материала могут существенно снизится, что приведет к его деформации. К примеру, мармолеум способен выдерживать режим до 27°C, винил – до 30°C. Помимо этого, при нарушении температурного режима, из изделия могут начать выделяться вредные вещества, такие как фенолы, газы, способные оказывать влияние на присутствующих в помещении.

Укладка линолеума и ламината на теплый пол

Процесс монтирования таких конструкций не занимает много времени, однако для правильности его выполнения все же лучше воспользоваться услугами профессионала.

Цена таких услуг зависит не только от запланированного объема работ, но и типа закупленной продукции.

Если планируется монтаж линолеума, тогда стоит подобрать оптимальный для этих целей тип. И даже несмотря, что пленка может укладываться непосредственно под любое основание, после выравнивания пола, производители все же рекомендуют создавать слой незначительной толщины, который может быть представлен ДВП, фанерой, оргалитом. Благодаря ему, обеспечивается необходимый уровень жесткости, что исключает возможность механической деформации уложенной продукции.

После того, как фанера или ДВП были уложены на пленку, можно приступать к стандартной процедуре расстилания линолеума:

Раскатать рулон, дать ему время привыкнуть к температуре, и расправиться.
Смежные полосы накладываются изначально внахлест, после чего выполняется их кройка.
Выбор способа крепления – под плинтус, со спайкой полос между собой; приклеивание скотчем; приклеивание к основанию.

Каждый из этих методов имеет право на жизнь, но их выбор зависит от габаритов помещения, и целей его использования. Если помещение большое, и имеет высокую степень проходимости, тогда его лучше приклеить к фанере, тем самым обеспечить его размещение на одном месте, и отсутствие складок и брыжей, которые могут привести к деформации.

Теплый пол электрический своими руками

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими руками

Содержание

Где применяют
Типы электрического теплого пола (ЭТП)
Принцип работы ЭТП
Как выбрать необходимую мощность теплого пола
К каким последствиям могут привести ошибки при монтаже ЭТП
Преимущества и недостатки ЭТП
Пошаговая инструкция по монтажу ЭТП
Подготовка основания
Укладка нагревательных элементов
Установка датчика температуры
Подключение ЭТП
Заливка теплого пола стяжкой
Видео – Монтаж нагревательных матов
Видео – Теплый пол под плитку
Видео – Монтаж тёплого пола Electrolux, кабель
Видео – Монтаж пленочного теплого пола

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконеЭлектрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода. Кабельный теплый полРезистивные нагревательные кабели

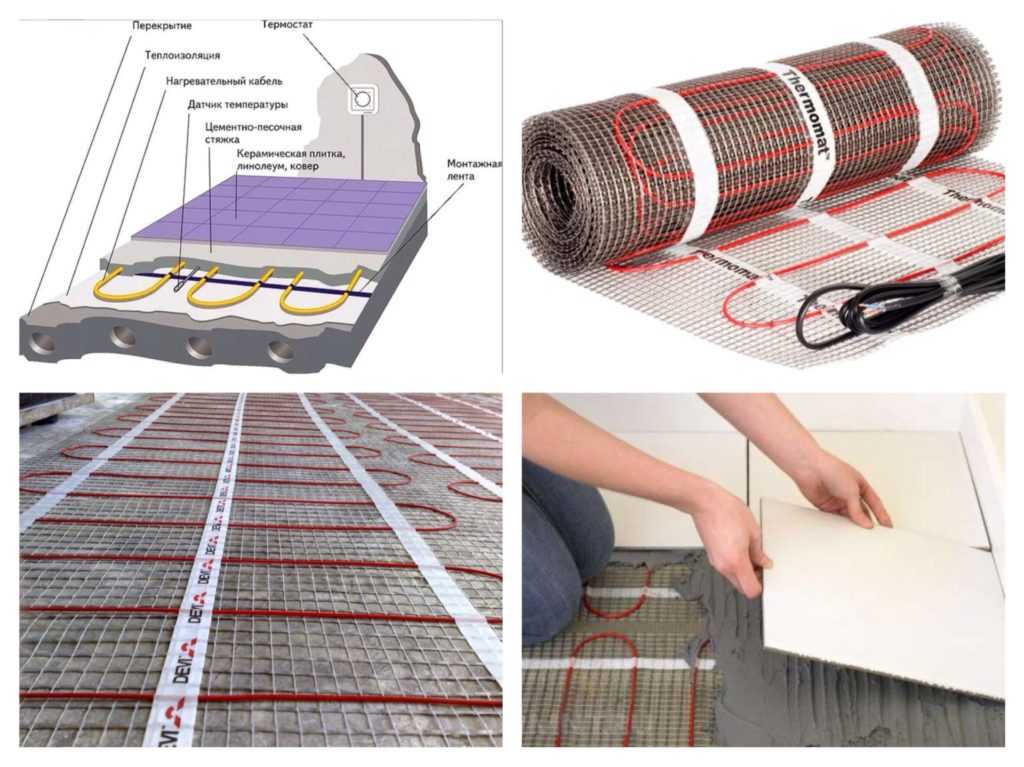

ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их.

Это значительно экономит время и снижает риск ошибки. Теплый пол, матыТёплый пол на основе нагревательного мата
ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый полИнфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Признаки	Пленочный обогрев	Кабельный обогрев
Техническое помещение	Не нужно	Не нужно
Толщина пола со стяжкой	5-10 мм	50-100 мм
Сроки монтажа	1 день	1 день
Готовность к эксплуатации	Сразу	28 дней
Варианты установки	Пол, потолок, стены, любые поверхности	Пол. Монтаж на другие поверхности возможен, но затруднен
Надежность	При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать	При любом повреждении кабеля полностью выходит из строя
Затраты на ремонт	Минимальные	Высокие, 100%
Обслуживание	Не требуется	Не требуется
Замерзание зимой	Отсутствует	Отсутствует
Влияние на здоровье	Положительное лечебное	Нейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытия	Равномерный прогрев	Неравномерность распределения температуры, есть зоны повышенной температуры
Зонирование	Возможность организации отдельных точечных зон	Возможность организации отдельных точечных зон
Затраты	Относительно невысокие изначально. Энергосбережение	Относительно невысокие изначальные, эксплуатационные — по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофреПровод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Плюсами ЭТП являются:

простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний; Простота монтажа
высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы; Высокая надежность и долговечность
высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах. Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

Разметка

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегуляторомСверление выемки под терморегуляторШтроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка пенофола

Укладка нагревательных элементов

Расчет шага укладки кабеляВыбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной ленты

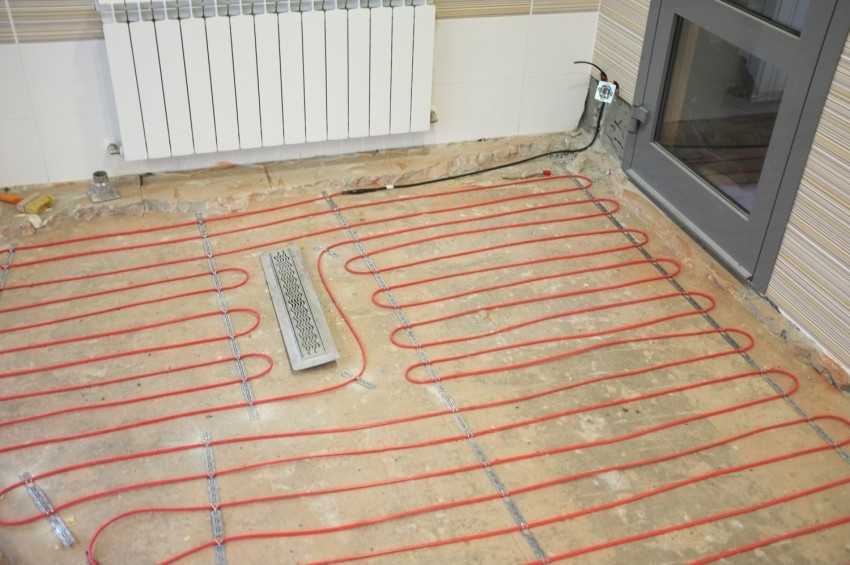

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной лентеКрепление кабеля в монтажной ленте

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 смРасстояние не менее 8 смРасстояние 10 смРасстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционном слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциального тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

Монтаж терморегулятора

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающейся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео – Монтаж нагревательных матов

Видео – Теплый пол под плитку

Видео – Монтаж тёплого пола Electrolux, кабель

Видео – Монтаж пленочного теплого пола

Монтаж тёплого пола

Теплый пол – эффективная система обогрева, обеспечивающая комфорт и оптимальное распределение температуры в помещении. По принципу работы такая установка выгодно отличается от существующих радиаторных или конвертерных устройств. Нагретый воздух, следуя законам физики, поднимается наверх, поэтому температура возле пола всегда ниже, чем под потолком. Теплые полы нагревают воздушные массы снизу, создавая оптимальные условия для комфортного пребывания. Универсальные системы можно использовать как для отопления целого дома, так и отдельной комнаты, ванной или балкона.

В зависимости от типа теплоносителя различают жидкостные и электрические полы. Последние, в свою очередь, бывают кабельными, стержневыми и пленочными. Сейчас особенно популярна инновационная жидкостно-электрическая технология, которая совмещает в себе преимущества электрических и водяных полов. При выборе той или иной системы учитываются многие факторы: площадь помещения, этажность, требуемая мощность, наличие других отопительных устройств, разновидность покрытия и прочее. Для обычной квартиры в многоэтажном доме подойдет теплый электрический пол, монтаж которого не займет много времени и не потребует дополнительного согласования с контролирующими инспекциями. Водяные системы обычно устанавливаются в новостройках, частных и загородных домах, так как нуждаются в подключении к централизованному или автономному отоплению.

В качестве теплоносителя в водяной системе выступает антифриз или вода. Трубопровод устанавливается под напольное покрытие, обеспечивая оптимальный нагрев помещения. Монтажные работы могут осуществляться двумя способами: сухим и стяжечным (мокрым). Первый вариант отличается высокой скоростью и простотой установки, используется под отделку паркетной доской, ламинатом или другим древесным покрытием. При мокром монтаже укладка трубопровода производится в цементной стяжке. Такой метод применяется, когда требуется защитить трубопровод от нагрузки или повысить КПД. Нагретые трубы, контактируя непосредственно с бетонной стяжкой, лучше отдают тепло.

Электро-система включает в себя нагревательный элемент, преобразующий ток в тепловую энергию, и терморегулятор, с помощью которого осуществляется контроль за температурным режимом. Автоматическое управление нагревом позволяет значительно сэкономить на коммунальных платежах и уменьшает риск перегрева. В качестве носителей используются следующие элементы:

— Кабель в бухтах – всегда укладывается под покрытие в бетонную стяжку, высота заливки около 3 см. ;

-Инфракрасные – работают по принципу нагревания магнитного поля, укладываются сухим методом под ковролин, ламинат, линолеум или др. покрытия;

-Нагревательные маты состоят из тонкого кабеля, уложенного змейкой, легко монтируются на клеевую основу под плитку или любое другое покрытие.

При монтаже необходимо учитывать расположение мебели, сантехники и крупных бытовых приборов, так как под ними есть риск локального перегрева. При установке полов необходимо строго соблюдать правила электромонтажа во избежание возгораний. Если вы не обладаете специальными навыками, лучше обратиться к специалистам.

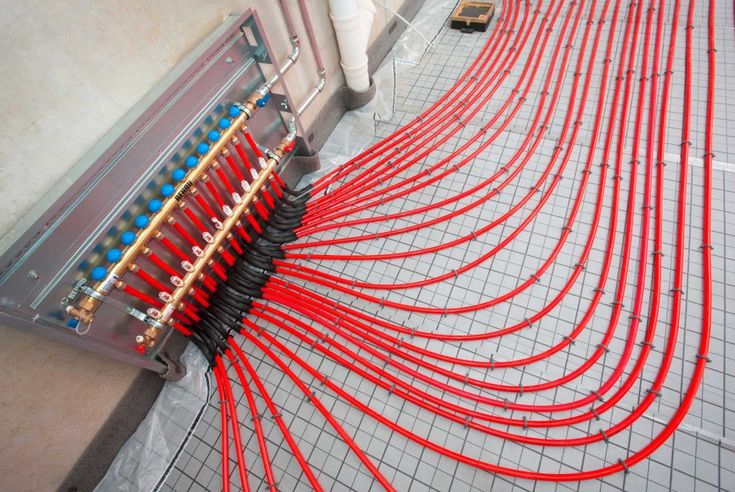

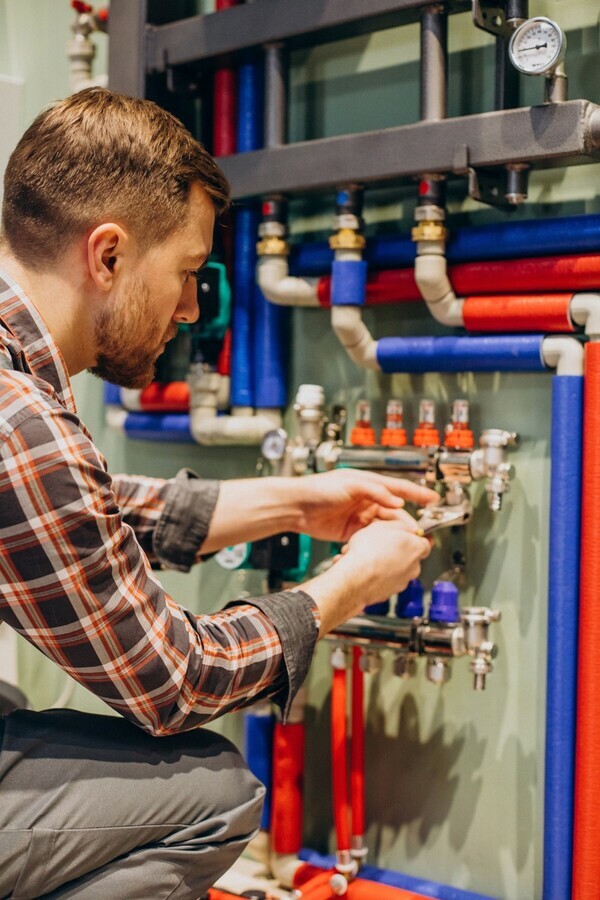

Электро-жидкостная система представляет собой сеть герметичных труб, в которых располагается многожильный кабель из сплава хрома и никеля, покрытый тефлоном. Полость труб заполнена специальной жидкостью, которая закипает от электроэнергии, выделяемой кабелем. Поскольку в системе отсутствует циркуляция, как в водяных полах, то и тепло она теряет значительно медленнее. Такой способ позволяет нагреть помещение за считанные минуты, сэкономив при этом затраты на электроэнергию. Система полностью автономна, защищена от перегревания, не требует подключения к котлу и не вырабатывает электромагнитное излучение.

Калькулятор стоимости монтажа и материалов для электро-водяного тёплого пола

· Составление плана: расчет мощности системы, выбор местоположения и конфигурации нагревательных элементов

Шаг укладки тёплого пола можно рассчитать по несложной формуле: h — шаг укладки (мм) = ( S- площадь обогрева (м.кв.) * 1000) / (L — длина кабеля (м.)

· Подготовка поверхности к монтажу;

· Установка теплоизоляции (пенополистирол, полипропилен и др.) снижает тепловые потери и увеличивает производительность системы;

· Монтаж системы (со стяжкой или без) с соблюдением всех правил безопасности и технических нормативов;

· Укладка финишного покрытия: керамогранит, плитка, ламинат, линолеум, деревянные или алюминиевые панели.

Кому доверить монтаж теплых полов?

К установке таких сложных инженерных систем, как теплые полы, стоит подойти с особым вниманием. Одна маленькая ошибка, допущенная в процессе работы, может привести к неприятным последствиям. От правильно произведенного монтажа будет зависеть долговечность, надежность и функциональность системы. Поэтому в таком деле лучше довериться профессионалам. Наша компания предлагает услуги по установке теплых полов всех типов. Специалисты незамедлительно приедут на объект по вашему вызову, произведут необходимые измерительные процедуры, рассчитают мощность и проконсультируют в выборе подходящей системы с учетом параметров вашего помещения, типа напольного покрытия и других факторов.

· Бесплатная консультация и выезд специалистов для подбора оптимальной системы обогрева;

Бесплатный теплотехнический расчёт и проект для Вашего дома!

· Качественные комплектующие от проверенных производителей. Залог правильного монтажа – использование надежных материалов и контроль качества на всех этапах работы;

· Гарантия на все монтажные работы сроком на 1 год. Мы ответственно подходим к выполнению каждого заказа и добросовестно выполняем все обязательства;

· Доступная стоимость. Особое внимание мы уделяем минимизированию расходов и снижению цен на услуги, используя современные техники монтажа, объективные расчеты и грамотную логистику.

Стоимость монтажа теплого пола :

Консультация по подбору и мощности пола — бесплатно

Выезд на замер специалиста в пределах 30 км. от Екатеринбурга — бесплатно

Монтаж кабельного или плёночного тёплого пола до 8 кв.м. — 2000р

Монтаж терморегулятора (без монтажа пола) с подключением — 400р

Подробный прайс лист

Смотрите также видео по монтажу тёплых полов и программированию терморегуляторов.

Как установить электрический теплый пол своими руками

Электрический теплый пол является очень популярным выбором, поскольку он не занимает много места и, следовательно, если его установить задним числом, уровень пола не слишком поднимается. Узнайте, как установить электрический теплый пол в помещении, как правильно разместить каждый нагревательный мат, как установить необходимый датчик, как проложить электрические кабели от нагревательного мата к контроллеру термостата и протестировать систему, а также какие общие вопросы .

Предупреждение об электробезопасности для матов и кабелей электрического теплого пола

Предупреждение : Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь для получения дополнительной информации. Пожалуйста, ознакомьтесь также с нашим проектом о новых цветах проводки и кабелей.

Кабели для обогрева пола можно приклеить к мату для ускорения монтажа или разложить по помещению. В свободном состоянии он обычно находится под стяжкой пола, а сам кабель имеет больший размер.

В некоторых местах с высокими потерями тепла, таких как зимние сады, может быть проложен кабель мощностью 200 Вт на кв. м, поэтому, пожалуйста, убедитесь, что вы точно понимаете, что делаете, или обратитесь к квалифицированному электрику, чтобы установить пол для вас.

Имея это в виду, для окончательного подключения к сети потребуется квалифицированный электрик, а если вы работаете на большой площади, кабели и маты потребуют дополнительного планирования из-за расчетов нагрузки, необходимых для обеспечения безопасности. Для некоторых крупных установок может потребоваться полностью отдельный источник питания.

Теплые полы Затраты на техническое обслуживание и распределение тепла

Теплые полы быстро становятся самой популярной формой отопления. В большинстве случаев они недороги в установке, экономичны в эксплуатации, не требуют обслуживания и, прежде всего, обеспечивают полное распределение тепла.

Используя термостаты в отдельно контролируемых зонах по всему дому, вы можете легко регулировать подачу тепла в каждую комнату и свести расходы на отопление к абсолютному минимуму.

Преимущества использования мата и системы электрического теплого пола

Электрические нагревательные маты невидимы, так как не видны радиаторы или обогреватели. Они могут использоваться как в жилых, так и в коммерческих объектах как в новостройках, так и в объектах, находящихся в процессе ремонта, реконструкции и реконструкции. №

Коврики можно укладывать практически под любой тип пола, в том числе под дерево, плитку и ламинат, что делает его идеальным для ремонта.

Даже уложенный поверх существующего пола и покрытый плиткой, высота пола не превышает 20 мм. Это означает, что переход из одной комнаты в другую осуществляется с помощью небольшого шага, который можно сделать привлекательным с помощью небольшого деревянного молдинга, приклеенного к поверхности только что отапливаемого пола.

На изображениях ниже вы можете увидеть преимущества и простоту установки по сравнению с обычным радиаторным отоплением. Самостоятельная природа электрических напольных ковриков, особенно с использованием доступных комплектов для подогрева пола своими руками, делает их идеальными для большинства целей обогрева в большинстве домов.

Как работают электрические коврики для подогрева пола?

Сам по себе мат для теплого пола представляет собой просто транспортное средство, с помощью которого одиночный электрический провод может быть проложен по комнате без скручивания или перекручивания, что может привести к разрыву кабеля и цепи. Кабель приклеивается к мату, а нижняя часть мата приклеивается к полу в той комнате, в которой вы его уложите.

Как показано на видео ниже, кабель должен начинаться и заканчиваться в одной и той же точке, чтобы обеспечить возможность подключения к блоку управления и термостату.

Электрический ток течет по кабелю, вызывая выделение тепла. Количество тепла полностью зависит от возможной мощности кабеля и настроек нагрева, которые вы используете на термостате.

Датчик, подключенный к термостату, также размещается под полом вместе с ковриком. Датчик измеряет температуру пола и дает команду блоку управления включать и выключать нагрев, чтобы обеспечить поддержание заданной температуры.

Важно, чтобы вы выбрали правильный тип нагревательного мата с правильной тепловой мощностью для типа пола, под которым вы хотите уложить нагревательный мат.

Установка мата с электрическим подогревом

Справочник по типам матов с подогревом, необходимых для различных напольных покрытий

Обратитесь за независимой консультацией к вашему поставщику или установщику относительно типа мата с электрическим подогревом, который вам нужен для того или иного типа напольного покрытия. . Этот раздел представляет собой просто руководство по различной мощности нагревательных матов и их обычному использованию.

Поговорите с поставщиком о наилучшей форме изоляции под нагревательным матом, если это возможно. Если все тепло может быть направлено вверх с помощью отражающей теплоизоляции под полом, то можно сэкономить даже деньги на руду.

Type of floor	Maximum Wattage per sq meter

Laminate flooring	130W/sqm
Carpet (on levelling compound or screed)	160 Вт/кв. М
Виниловые или виниловые плитки (включение — как указано выше)	160 Вт/кв. (обычно в кабеле 7 мм)

Нужна ли мне изоляция под моим электрическим теплым полом?

Не обязательно, особенно если вы устанавливаете нагревательный мат в небольшом помещении, например, на кухне или в ванной. Тем не менее, изоляция пола в первую очередь остановит любое тепло, идущее вниз, и отразит его обратно вверх, что даст вам большую ценность за деньги. Подобные решения иногда зависят от того, какой шаг вы готовы сделать в комнате.

Утепленные подложки для плитки могут быть толщиной до 6 мм и приклеиваться к полу обеспечивают отличную изоляцию и очень прочное основание. При правильной установке и приклеивании каждого края к соседнему, эти подкладочные доски могут заменить фанерные усиливающие панели на деревянных полах. Это дает вам жесткость, которую вы требуете от деревянного пола плюс изоляция. Это очень важно при укладке плитки на деревянный пол с подогревом.

Изоляция под нагревательными матами сэкономит ваши деньги

Традиционные системы отопления или теплые полы – что лучше?

Полы с подогревом изобрели римляне, так что в этом нет ничего нового! Однако при правильной установке с правильно рассчитанными нагрузками это наиболее эффективная форма отопления. №

Первый довод в пользу напольного отопления заключается в том, что для его работы требуется очень мало энергии. Отопление покрывает (почти) всю площадь поверхности пола, чтобы обогревать помещение наверху очень естественным образом, поскольку тепло в любом случае поднимается вверх.

Радиатор, однако, покрывает очень небольшой процент поверхности стен и должен работать очень усердно, чтобы выделять достаточное количество тепла для объема комнаты.

Визуально полы с подогревом выигрывают на мили. Кто действительно хочет смотреть на радиатор на стене, каким бы современным он ни был? Полы с подогревом во всех форматах оставляют стены свободными для вещей, на которые действительно стоит обратить внимание.

Последний момент, который выводит напольное отопление на первое место, это аспект чистоты. Радиаторы пылятся, прячут носки и приглашают людей повесить на них мокрую одежду и полотенца. Это приводит к образованию конденсата, который, в свою очередь, приводит к плесени.

Как установить электрическую систему обогрева пола

Во-первых, вам нужно решить, насколько вы готовы поднять свой пол. Если это не проблема, рекомендуется сначала найти и установить несколько изоляционных плит на пол. Эти доски предотвратят потерю тепла в полу. Вы можете увидеть различные виды изоляции в изоляции для вашего проекта теплого пола.

Пример ступени, которая создается после установки теплых полов и как ее можно отделать деревянной планкой

Измеряется площадь, на которой будет установлен теплый пол. Делается эскиз пола, чтобы определить размер необходимого мата теплого пола, и маркируется место, где его следует разместить, включая положение разъемов электропитания.

Напольная плитка может быть уложена поверх электрического теплого пола

Коврик должен начинаться и заканчиваться в одном и том же месте, как показано на видео ниже. Коврики обычно имеют ширину 500 мм, и когда достигается конец комнаты, мат разрезается и поворачивается, чтобы спуститься по полу в другую сторону.

Коврики не должны размещаться под кухонным гарнитуром или такими приборами, как стиральные и посудомоечные машины, и укладывать его прямо до края плинтуса бессмысленно, поэтому держите его на расстоянии 150 мм от этой линии. Это уменьшит количество необходимого коврика и, конечно же, снизит стоимость. Кроме того, никогда не обрезайте красный нагревательный кабель, только мат

Обратите особое внимание на то, куда вы собираетесь подключать кабели, и убедитесь, что вы можете добраться до розетки, не слишком сильно повредив пол или стены. Вам также нужно будет разместить датчик в полу для термостата, поэтому убедитесь, что вы понимаете из инструкций, куда должны идти все кабели.

Все коврики и проводка разложены и спланированы там, где они должны быть установлены перед приклеиванием, включая всю проводку для контроллера и датчика. Нанесите клей на обратную сторону мата для теплого пола и убедитесь, что покрытие плотное. Сам клей будет годен примерно для 10-20 подъемов, поэтому, если вы допустили ошибку, вы можете просто поднять коврик и переключить.

Мат для теплого пола, уложенный на фанерное основание и измеренный таким образом, чтобы он не упирался в плинтус

С помощью мультиметра проверьте непрерывность тока по всему греющему кабелю и убедитесь, что сопротивление кабеля находится в допустимых пределах. Эти пределы будут показаны в инструкциях по установке, и вы можете увидеть, как работает мультиметр, из видео о теплом полу ниже.

Проверка нагревательных матов на электрическую целостность с помощью мультиметра

Как упоминалось выше, вы должны были определить, где будут начинаться и заканчиваться кабели, включая кабель датчика, до того, как вы начнете приклеивать мат. Как только вы подтвердите их размещение, выйдите на этаж, чтобы получить их. Прежде чем идти к контроллеру, кабели должны заканчиваться ниже уровня фактического нагревательного мата.

Свободный кабель питания должен быть врезан в пол, чтобы он не мешал и не двигался

Датчик температуры должен быть расположен до конца не выше верха мата и в В случае датчика кабель должен иметь конечную высоту прямо под ковриком. Кабели будут скручиваться, пока вы их прокладываете, поэтому, чтобы они не мешали, пока вы не уложите напольное покрытие, вы можете приклеить или приклеить их скотчем, чтобы они не мешали.

Следующим заданием будет определение места установки датчика пола. Он должен располагаться посередине между двумя трассами кабеля теплого пола.

Датчик температуры пола подключается к термостату и сообщает системе, когда достигается необходимое количество тепла. После этого термостат выключит нагрев.

Убедитесь, что вы определились с тем, где будет располагаться термостат и как вы проведете к нему датчик и силовые кабели. Провод датчика будет находиться в небольшом отрезке кабелепровода, конец которого должен быть заклеен лентой, чтобы не повредить сам датчик. Ознакомьтесь с инструкциями, чтобы узнать, насколько далеко в пол следует поместить датчик.

Избегайте повреждения датчика температуры, обклеив конец кабелепровода лентой.

Когда весь обогрев проложен, необходимо проверить его, чтобы убедиться, что ток доступен и непрерывен на протяжении всего участка, а сопротивление находится в допустимых пределах. Посмотрите внимательно видео, чтобы увидеть, как это делается. Непрерывность следует проверить еще раз, чтобы убедиться, что кабель не поврежден, и проверить сопротивление (см. наше видео о законе Ома, чтобы узнать больше о сопротивлении).

Регулярно проверяйте сопротивление при укладке мата для теплого пола

Что касается тестирования коврика, используйте клочок бумаги, чтобы регулярно записывать показатели сопротивления на протяжении всей установки, сначала, когда разворачивается коробка и снимается коврик, затем когда коврик разворачивается и укладывается, и, наконец, когда все застряло. Также рекомендуется периодически проверять его во время укладки. Если что-то изменится, по крайней мере, вы можете что-то с этим сделать, пока не стало слишком поздно.

Когда вы довольны тем, что коврик уложен правильно, пришло время уложить на него плитку или другую поверхность, которую вы кладете. Опять же, прежде чем вы начнете укладывать пол, в последний раз проверьте всю цепь на сопротивление и непрерывность тока.

Если вы укладываете плитку, используйте эластичный клей для пола, а если вы укладываете плитку на фанерный пол, убедитесь, что ваш клей подходит для деревянных полов. Мы покрыли наш пол тремя слоями разбавленного (30 % воды/70 % ПВА), чтобы обеспечить герметизацию плиты и улучшить сцепление как с матом для теплого пола, так и с клеем для плитки.

Когда пол уложен и высох ( Например, плитка), отключите электричество в сети.

Проложите кабель датчика и конец нагревательного кабеля до блока термостата. У вас есть несколько вариантов того, как это сделать:

размещение кабелей в наземном коробе, ведущем к блоку термостата, скрытие их внутри короба
Высверливание отверстия в стене и прокладка кабеля в стене, а затем протягивание или ловля кабелей через заднюю часть Коробка корпуса термостата через отверстие, просверленное в стене
Проходя через стену от уровня пола до коробки термостата

Мы предпочитаем прокладывать провода через стену, так как при этом все кабели остаются вне сайта и приводит к гораздо более аккуратной работе.

Используйте комплект для протяжки проводов и кабелей через стены. Доступен здесь, в нашем интернет-магазине. Если вы нажмете на ссылку, вы попадете в наш магазин инструментов, где вы сможете посмотреть видео о том, как используется комплект для доступа к кабелю, прежде чем покупать его.

Питание от сети теперь можно получать либо от подходящей розетки, либо от блока питания, если этого требуют ваши инструкции. Сетевое питание должно сначала подаваться на двухполюсный выключатель, который в выключенном состоянии разделяет фазу и нейтраль, а от двухполюсного выключателя питание подается на блок управления или термостат, где оно встречается с кабелями датчика и элемента от нагревательного мата.

Затем устройство подключается в соответствии с инструкциями производителя.

При подключении к системе «теплый пол» блок термостатического управления позволит вам установить температуру системы «теплый пол», а также позволит вам экономить электроэнергию.

Обратите внимание: цвета могут не соответствовать нашим цветам. Блоки датчиков обычно подключаются без соблюдения полярности, но, пожалуйста, проверьте каждую деталь вашей проводки у специалиста-электрика. Мы настоятельно рекомендуем вам проверить вашу проводку у профессионала, и если у вас есть какие-либо сомнения относительно того, как ее следует подключить, обратитесь к профессиональному электрику, который сделает это за вас.

После того, как все подключено, вы должны быть готовы к работе. Включите отопление и подождите, пока оно не включится. Если все в порядке, через несколько минут вы получите хороший теплый пол.

Некоторые распространенные вопросы и ответы о матах с подогревом пола

Вопрос: Почему существует два разных типа матов: один для деревянных и один для бетонных полов?

Ответ: Все нагревательные маты протестированы в соответствии с европейским стандартом IEC335/EN60335, на деревянный пол рекомендуется устанавливать не более 150 Вт/м2. Бетон поглощает тепло быстрее, чем древесина, и можно использовать мощность 200 Вт/кв. м.

Вопрос: Почему одни кабели на сетчатом коврике, а другие нет?

Ответ: Маты для подогрева пола (на сетке) очень просты в использовании, но их способность нагревать пол ограничена, когда покрытие (например, бетон или глубокие плиты) толстое. Более толстые полы требуют больше энергии для их обогрева, поэтому используются более крупные кабели (до 7 мм). Нецелесообразно приклеивать их к коврику, так как они не такие гибкие и, вероятно, в любом случае просто оторвутся во время установки. Кабели большего размера поставляются в рулонах и вручную укладываются в помещение, зажимая их через равные промежутки времени.

Вопрос: Можно ли использовать нагревательные маты для всех типов полов?

Ответ: Да. Найдите систему подогрева пола, рекомендуемую для вашего типа пола, и посетите нашу страницу, посвященную теплоизоляции пола с подогревом.

Вопрос: Насколько безопасны электрические теплые полы?

Ответ: Очень безопасно. Убедитесь, что вы проверили свои кабели на всем пути установки и попросите электрика подключить вас к сети. Тогда у вас не должно быть никаких проблем с безопасностью.

Вопрос: Дорого ли эксплуатировать электрические теплые полы?

Ответ: Большинство производителей скажут вам, что стоимость эксплуатации системы подогрева пола в любой комнате примерно такая же, как и стоимость эксплуатации лампочек, используемых в этой комнате. Правда, он немного дороже (примерно на 20%), но многое зависит от того, как долго вы держите его каждый день и правильно ли используете термостаты.

Вопрос: Кто может установить?

Ответ: Любой человек может на законных основаниях самостоятельно установить маты для обогрева пола, он может даже предоставить розетки и выключатели в стене. На кухне и в ванной необходимо пригласить квалифицированного электрика для подключения к сети, а если вы проводите отопление от потребительского блока по отдельному контуру, то это также должен делать квалифицированный электрик. Короче говоря, любой электрический теплый пол должен быть установлен лицом, компетентным в этом, в соответствии с действующими правилами IEE 9.0008 и утвержденный документ части «P» строительных норм.

Вопрос: Гарантируется ли пол с подогревом?

Ответ: Большинство производителей предлагают 10-летнюю гарантию. При этом (обычно) на кабель дается гарантия десять лет, если он установлен в соответствии с инструкцией по установке.

Вопрос: Повлияет ли плитка на нагревание и охлаждение пола с подогревом?

Ответ: Плитка должна быть уложена на эластичный клей, который, если укладывать в соответствии с инструкциями и оставлять 10 мм поверх нагревательных кабелей, никак не пострадает.

Вопрос: Опасно ли прокладывать кабель теплого пола по деревянному полу?

Ответ: Нет. Нет, если используются кабели правильной мощности и соблюдаются инструкции производителя. (включая проверку кабелей через регулярные промежутки времени во время установки).

Вопрос: Если я что-то уроню и сломаю плитку, не повредится ли кабель?

Ответ: Маловероятно. Слой клея должен защитить кабель, но после такого случая мы рекомендуем проверить электрическую часть.

Вопрос: Что произойдет, если пол в моей кухне или ванной комнате будет затоплен?

Ответ: Все известные поставщики кабелей для напольного отопления поставляют только водонепроницаемые кабели с системами заземления, которые гарантируют безопасность в случае наводнения.

Вопрос: Как долго прослужит система электрического теплого пола?

Ответ: При правильной установке система теплого пола прослужит столько же, сколько и вся остальная проводка в доме.

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Пять основных инструментов для установки напольного отопления

Установка теплых полов (UFH) может показаться сложной задачей, но в основном это не так уж и сложно, и с ней может справиться любой человек, имеющий хоть какие-то навыки рукоделия. Хотя важно помнить, что любые аспекты, связанные с подключением к электросети, должны выполняться только электриком, имеющим квалификацию Части P, остальная часть работы довольно проста и может быть легко выполнена самостоятельно. Если вы хотите приступить к такой задаче, сначала посмотрите наш полезный Как укладывать и устанавливать маты с подогревом перед укладкой плитки видео, а затем указать путь в браузере, пока мы представляем вам пять наиболее важных инструментов, которые вам понадобятся для работы…

Рулетка
Несмотря на то, что существует высокая вероятность того, что вам придется срезать углы с матов UFH, нет места для срезания углов, когда дело доходит до размеров вашей установки UFH. Возьмите прочную рулетку и убедитесь, что вы точно измерили и рассчитали покрытие, прежде чем даже подумать о том, чтобы развернуть этот нагревательный мат или кабель. Если вам нужна дополнительная помощь в расчете покрытия, ознакомьтесь с нашим информативным Как измерить пол с подогревом статья – все, что вам нужно знать, находится там!
Ножницы или нож Stanley
Любой из этих инструментов необходим при установке UFH, особенно при использовании комплекта матов. Сетку, в которой находятся кабели нагревательного элемента, можно обрезать по форме и размерам, чтобы она соответствовала площади пола, на которой устанавливается комплект. Сама сетка изготовлена из пластика, и хотя она износостойкая и прослужит в течение всего срока службы комплекта UFH, ее довольно легко разрезать ножницами или ножом Stanley. Однако будьте осторожны при разрезании и ни при каких обстоятельствах не перерезайте кабели — если вы это сделаете, ваш комплект UFH станет непригодным для использования!
Выравнивающий состав
Это не совсем инструмент и скорее материал, но он по-прежнему является важным элементом успешной установки UFH. Независимо от того, выбрали ли вы установку комплекта матов или комплекта кабелей, работа системы UFH должна быть закрыта перед установкой плитки или другого напольного покрытия. Мы бы порекомендовали выравнивающую смесь Mapei Ultraplan — она армирована волокном и может использоваться толщиной от 3 до 40 мм на бетонной стяжке, камне, керамике и некоторых видах древесины. Он также специально разработан для использования с UFH и обеспечивает защиту нагревательных кабелей, а также помогает устранить точки перегрева. Посмотрите это полезное видео, чтобы узнать больше о применении этого типа выравнивающей смеси.
Нож с защелкой
Если вы не устанавливаете UFH непосредственно на бетонную стяжку, вам, скорее всего, придется использовать какую-либо подкладочную доску для укрепления черного пола. Существует множество различных типов подкладочной плиты для использования при укладке плитки, но цементные плиты и изоляционные плиты являются наиболее распространенными типами. Цементные опорные плиты обычно используются в местах, подверженных воздействию влаги (влажные помещения / ванные комнаты) из-за их водостойких свойств. С другой стороны, изоляционные плиты выбираются из-за их теплопроводности и способности удерживать тепло, и они чаще используются в гостиных, кухнях и коридорах. Оба типа досок нужно будет обрезать по размеру и форме, и именно здесь пригодится оригинальный Score & Snap Knife! Прочтите нашу информативную Как правильно выбрать подложку для вашего проекта по укладке плитки Статья для получения дополнительной информации.
Соединительная лента
Это необходимо только в том случае, если вы устанавливаете UFH поверх опорных плит. Сами доски бывают довольно больших размеров, но, в зависимости от размера пола, на который вы их укладываете, стыков может быть несколько. Важно закрыть эти стыки специально предназначенной для этой цели лентой, чтобы предотвратить попадание воды (в случае использования цементных плит во влажных помещениях) и предотвратить утечку тепла (в случае изоляционных плит). Мы рекомендуем HardieBacker Fibatape для соединения опорных плит на цементной основе и ленту Norcros Pro Board Tape для использования с изоляционными плитами.
Надеемся, что эта небольшая компания увидит вас правильно, когда дело доходит до выбора правильных инструментов для завершения установки UFH. LiveChat или по телефону 01782 223 822 — они будут более чем рады помочь с любыми вопросами. Чтобы получить еще больше советов по установке по всем аспектам укладки плитки, перейдите в раздел нашего Справочного центра – он полон помощи и советов, а также полезных советов и подсказок!
Tile Mountain
Здесь, в Tile Mountain, у нас есть не только огромный ассортимент плитки для любых целей, но и богатый опыт в области плитки, полученный за более чем 30 лет работы в плиточной промышленности (что мы будем делать или лучше всего поделиться с вами на этих самых страницах).
Ищете ли вы идеальную плитку для вашего следующего проекта по благоустройству дома, ищете вдохновение для стиля или просто нуждаетесь в помощи и совете, вы находитесь в правильном месте.
КатегорииСправочный центр, Советы по установке, Инструменты
ТегиОпорные доски, Консультации по установке, Укладка плитки, Инструменты для укладки плитки, Теплый пол
Установить теплый пол просто
Lee Woodhatch
Познакомьтесь с монтажником
Lee Woodhatch
В коротких видеороликах Nu-Heat по установке представлен Ли, один из зарегистрированных монтажников компании. Уже 10 лет занимается установкой теплых полов.
«Полный индивидуальный пакет, который предлагает Nu‑Heat, великолепен. Процесс проектирования, литература и люди, с которыми мы имеем дело изо дня в день, превосходны.
Команда технической поддержки всегда готова помочь мне, а также оказать поддержку моим клиентам.
Я знаю, что могу передать инструкции по эксплуатации и проектные чертежи конечному пользователю, и им будет легко понять и использовать свою новую систему отопления.
Зная, что Nu‑Heat дает мне все, что мне нужно, я избавляюсь от головной боли. Это крутая компания!»

Установка стяжки теплого пола
Самое популярное решение для новых свойств сборки и расширений.

Установка в 5 простых шагов
Изоляция должна быть покрыта полиэтиленовым защитным слоем, а помещение должно быть заполнено баком.
ClipTrack установлен. Это удерживает нагревательную трубку на равном расстоянии друг от друга.
Трубка UFH вставляется в ClipTrack в соответствии со специальными чертежами, предоставленными Nu‑Heat.
После того, как трубка снова подсоединена к коллектору, систему можно заполнить, промыть и проверить под давлением.
После этого стяжку можно укладывать, пока труба находится под давлением.
Узнайте больше о Screed UFH здесь.
Установка LoPro™10
Модифицированная система напольного отопления с самым низким профилем.

Установка в 5 простых шагов
Предварительно проложенные гипсовые панели LoPro™ укладываются непосредственно на существующий несущий пол (бетон или половые доски) в соответствии с проектными чертежами.
Следуя чертежам, небольшое количество зубчатых панелей LoPro™ устанавливается по краям комнаты/комнат.
Установите трубку UFH.
После того, как трубка снова подсоединена к коллектору, систему можно заполнить, промыть и проверить под давлением.
LoPro™QuickSet, самонивелирующийся состав, входящий в состав системы, смешивается и выливается на области зубчатой панели, пока система находится под давлением. Смесь высыхает примерно через 8 часов, а окончательную отделку пола можно укладывать через 72 часа.
Узнайте больше о LoPro™10 UFH здесь.
Установка LoPro™Max
Модернизированная система подогрева пола с высокой теплоотдачей.

Установка в 5 простых шагов
Перед началом укладки убедитесь, что пол находится в хорошем состоянии и выровнен перед грунтовкой. В руководстве даны пошаговые инструкции по подготовке пола.
Самоклеящиеся зубчатые панели LoPro™ укладываются непосредственно на существующий несущий пол (стяжка, подвесной брус или половые доски/ДСП).
Нагревательная трубка вставляется в панели в соответствии с чертежами расположения трубок.
После того, как трубка снова подсоединена к коллектору, систему можно заполнить, промыть и проверить под давлением.
LoPro™QuickSet, специальный самовыравнивающийся состав Nu-Heat, поставляемый с системой, смешивается и выливается на панели и трубы под давлением. Высыхает через 8 часов, а напольные покрытия можно укладывать на идеально ровную поверхность через 72 часа.
Узнайте больше о LoPro™Max UFH здесь.
Установка ClippaPlate™
Запатентованная система подогрева полов для подвесных деревянных и верхних полов.

Установка в 5 простых шагов
Труба UFH вставляется через предварительно прорезанные или просверленные отверстия в балках.
ClippaPlate™ крепится к настилу пола. Его можно установить снизу, между балками или сверху, охватывая балки.
После того, как пластины установлены, нагревательную трубку можно вставить в край пластин.
Когда трубка полностью установлена и снова подсоединена к коллектору, систему можно заполнить, промыть и испытать под давлением.
Затем можно установить потолочный или напольный настил.
Узнайте больше о ClippaPlate™ UFH здесь.
Установка Плавающий теплый пол
Решение для напольного отопления, обеспечивающее полностью сухую установку.
