Укладка теплого пола под плитку своими руками (+ видео)

Многие люди предпочитают отделывать пол в ванной комнате и туалете керамической плиткой. Но кафель довольно холодный материал, и ступать по нему босиком, особенно после горячего душа, не слишком приятно. Чтобы исправить эту проблему, можно провести укладку теплого пола под плитку своими руками.

Содержание

1 Монтаж электрического теплого пола
- 1.1 Проектирование
- 1.2 Подготовка основы
- 1.3 Теплоизоляция
- 1.4 Монтаж терморегулятора и датчика температуры
- 1.5 Укладка электрических кабелей или матов
- 1.6 Тестирование
- 1.7 Обустройство стяжки
- 1.8 Укладка плитки
2 Монтаж водных систем
- 2.1 Технология монтажа водяных отопительных систем

Монтаж электрического теплого пола

Существует несколько видов таких систем, но большинство из них устанавливается по одной схеме.

Проектирование

Это самый важный этап укладки теплых полов. Если проектирование и расчеты составлены корректно, можно избежать финансовых перерасходов и перегрева кабеля. Важно помнить, что под такие тяжелые предметы, как мебель, кабель прокладывать нельзя, он должен огибать их. Также последующая установка унитаза подразумевает рассверливание отверстий в полу, поэтому кабель не должен проходить там, где его можно будет случайно просверлить. Кроме того, расстояние между витками кабеля должно составлять 10 см, а между кабелем и стенами 15–20 см.

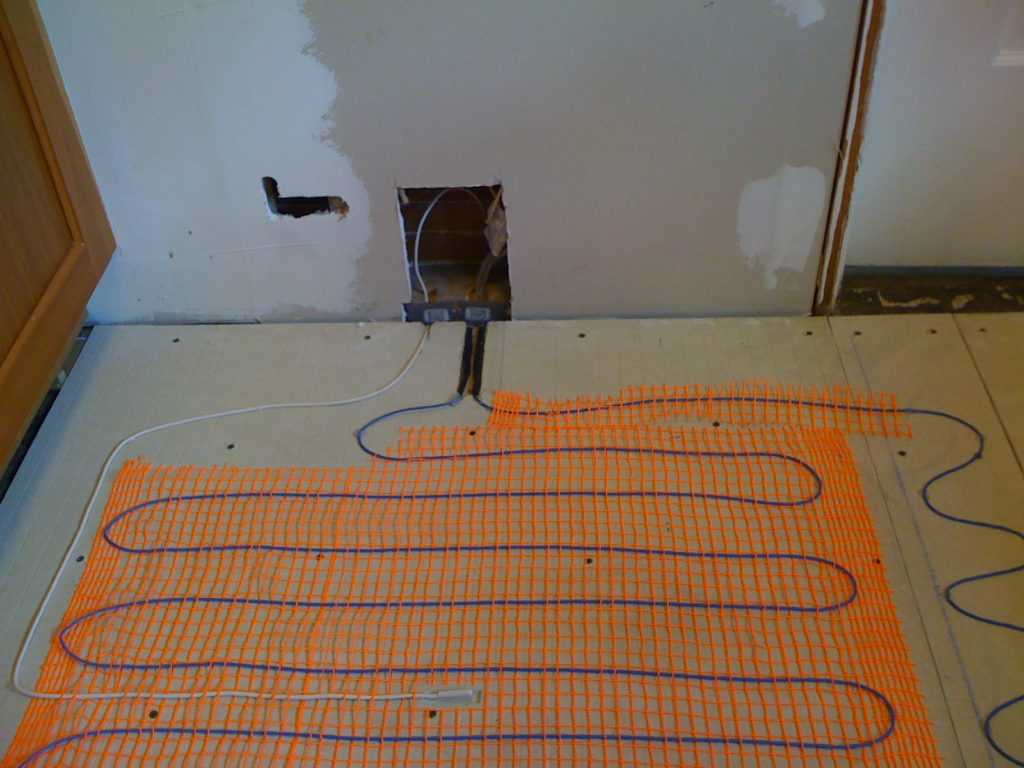

Нагревательные элементы нельзя монтировать ближе 80 мм друг от друга и от ближайшего препятствия

Еще на этапе проекта необходимо определить место регулятора тепла. Для большего удобства его располагают на высоте 1 метра над полом, тогда не придется делать слишком длинную штробу в стене для прокладки соединительного кабеля.

Подготовка основы

Первым делом необходимо удалить любой мусор и пыль с обрабатываемой поверхности. Для этого сначала нужно снять старое покрытие с помощью перфоратора и визуально осмотреть основу на предмет наличия трещин и других дефектов. Если таковые будут обнаружены, то необходимо заделать их цементно-песчаным раствором, а выступающие фрагменты срезать болгаркой. Последним этапом станет нанесение грунтовки в два слоя.

При подготовке бетонной основы достаточно зашпаклевать и срезать дефекты, но если неровности существенные, то заливается новая стяжка

Укладка теплого пола под плитку проводится только на идеально ровной поверхности, поэтому следует предварительно сделать стяжку. При этом дальнейшие работы могут быть продолжены только после полного высыхания бетона (примерно месяц). Если времени на это нет, стоит остановить выбор на наливном полу.

На деревянную основу укладывать электрический теплый пол нецелесообразно, поскольку это приведет к серьезным потерям тепла.

На этом этапе также проводится штробление стены, можно использовать штроборез или перфоратор со специальной насадкой. Штроба должна идти от пола до места расположения терморегулятора. После завершения операции нужно тщательно убрать помещение, поскольку штробление приводит к образованию большого количества пыли.

Если штробореза под рукой не оказалось, то желоб можно сделать при помощи болгарки с алмазным диском, зубила и молотка

На заметку! Если укладка системы происходит в недавно отремонтированном помещении, то лучше не штробить стену, а приобрести специальный пластиковый короб для наружной прокладки.

Теплоизоляция

Этот этап можно проводить еще до создания проекта. Современные производители выпускают материалы с высокими теплоизоляционными свойствами, остается только выбрать толщину.

Толстый слой теплоизоляции целесообразно укладывать над подвалом или грунтом. Также серьезные меры по утеплению нужны для балконов, лоджий и прочих неотапливаемых помещений, в этом случае идеально подойдет пенопласт или пенополистирол. Материал лучше укладывать до выравнивания поверхности, толщина слоя должна быть от 2 до 10 см.
Тонкий слой теплоизоляции укладывается на тщательно подготовленное основание. Обычно для этого применяют фольгированный пенофол, его необходимо класть отражающей стороной наружу, чтобы направить тепло вверх.

Для холодной основы больше подходит плитный утеплитель, а под теплый пол на этажах подойдет фольгированный пенофол

Теплоизоляционный материал фиксируется на некотором расстоянии от стен: чем толще слой, тем больше должно быть расстояние. Места стыков утеплителя и стен необходимо проклеить демпферной лентой.

Монтаж терморегулятора и датчика температуры

Регулятор необходимо монтировать в специально подготовленном месте недалеко от штробы для кабеля, соединительный кабель необходимо предварительно закрыть в гофру. Гофру укладывают в специальную трубку, которая закрепляется в стене. Датчик нужно монтировать на расстоянии 40 см от края стены между двумя витками нагревательного кабеля, только так можно гарантировать получение правильных данных о температуре.

Термодатчик нельзя монтировать рядом с кабелем, он должен находится четко по центру между источниками тепла

Соединительный кабель нужно укладывать без перегибов и заломов, особенно в районе плинтусов. Край, который упирается в стену, необходимо обработать герметиком, чтобы внутрь не попал раствор. Температурный сенсор также предварительно упаковывают в гофру для того, чтобы защитить чувствительное устройство от влаги и прочих воздействий.

Укладка электрических кабелей или матов

В первую очередь необходимо проверить сопротивление нагревательных элементов и сравнить их с показаниями производителя. После этого закрепить на основе специальную ленту, которая идет в комплекте с системой. На ней находятся крепежи, благодаря которым витки располагаются на нужном друг от друга расстоянии. Еще одним вариантом является использование металлической сетки: сначала ее закрепляют на полу с помощью саморезов, после чего привязывают кабели хомутами. Укладку необходимо проводить змейкой и следить за тем, чтобы кабель не оказался в местах установки мебели и сантехники.

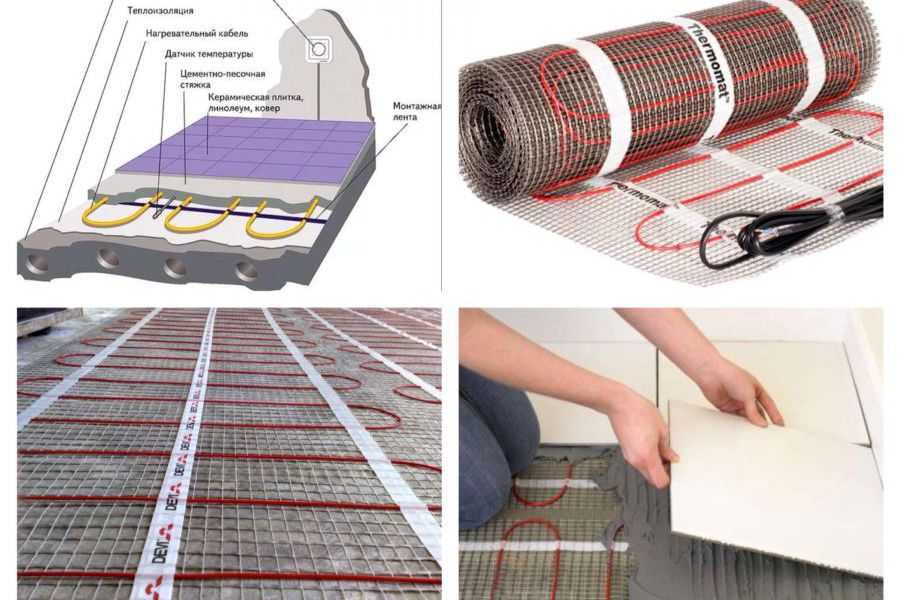

Не последнюю роль при обустройстве пола играет выбор вида электрического нагревательного элемента

В случае с использованием нагревательных матов работы происходят гораздо проще. Достаточно уложить маты на пол, предварительно проверив их сопротивление, и подключить систему к питанию. Требования к расположению мата такие же, как в случае с кабелями. Для обхода мебели и сантехники сетку можно разрезать. После укладки нужно установить устройства заземления и автоматического отключения.

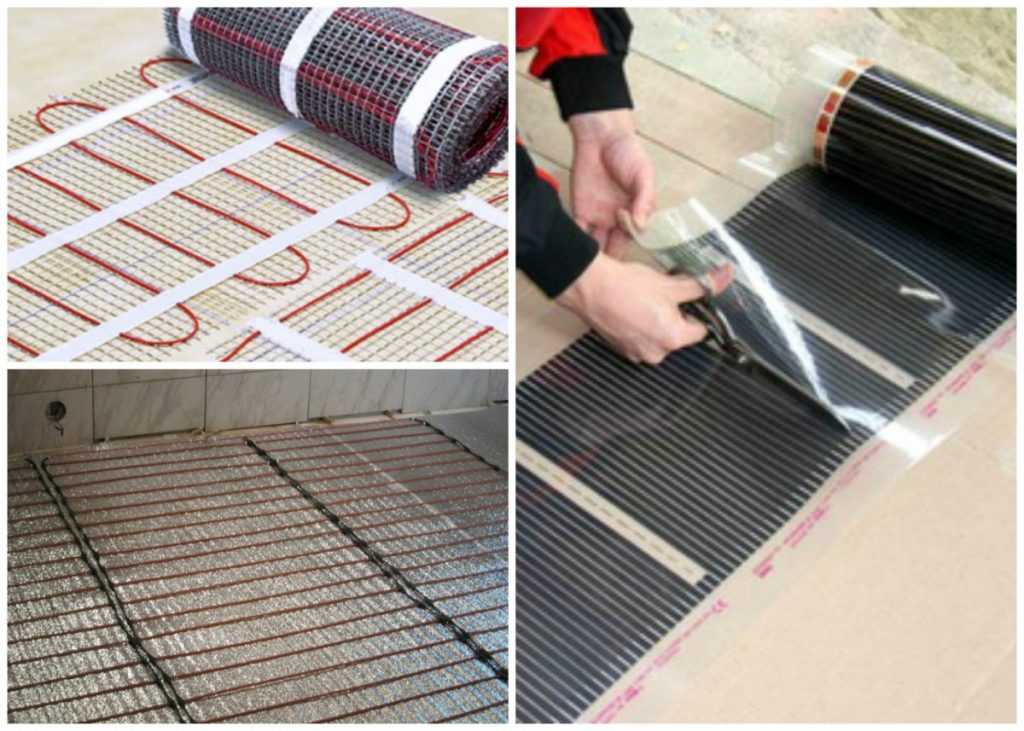

Вид укладки нагревательных элементов выбирается в зависимости от основы

Важно! Многие хотят применить систему теплый пол в бане, здесь мнения специалистов расходятся: кто-то говорит, что при правильном монтаже и обустройстве защиты проводов можно утеплить баню. Но все-таки речь идет об электричестве, поэтому лучше не использовать приборы во влажных помещениях.

Тестирование

Укладка плитки на теплый пол невозможна без предварительной проверки работоспособности этой системы. Необходимо все полностью подключить, после чего измерить сопротивление в нагревательных элементах посредством тестера или мультиметра. Полученные данные могут отличаться от информации производителя максимум на 10%.

Ни в коем случае нельзя заливать стяжку без проверки и тестового включения нагревательной системы

Обустройство стяжки

Толщину слоя раствора необходимо рассчитывать с учетом толщины используемых нагревательных элементов. В большинстве случаев для кабельного пола потребуется слой в 5 см, для матового – 3 см. Обычно для заливки стяжки используют цементно-песчаный раствор, но он долго сохнет. Также можно сделать стяжку клеем для плитки, особенно это удобно в случае использования матов. Тогда клей наносится слоем в 2 см, а сверху сразу укладывается плитка.

При обустройстве теплого пола под стяжку ее толщина колеблется в пределах 30 – 50 мм

Укладка плитки

Кафельная плитка укладывается на теплый пол точно так же, как и на любое другое подготовленное покрытие. Единственное отличие – необходимо использовать специальный клей, который можно нагревать. Такие материалы маркируются надписью «Теплый пол» или на упаковке указывается допустимые температуры.

Для укладки плитки на теплый пол используются специальные термостойкие составы

Итак, нужно сделать следующее:

Приготовить раствор как это указано на упаковке.
Взять шпатель, набрать на него клей и перенести на поверхность. Разравнивать рекомендуется фигурным шпателем, который лучше заполняет пустоты. Особенно это касается тех случаев, когда раствор наносится на нагревательный мат. Наличие воздушных карманов приведет к перегреву системы.
Уложить плитку на расстоянии 2–3 см от стены и вдавить ее в раствор.
К уголкам приложить специальные пластиковые крестики и зафиксировать следующую плитку. Таким образом необходимо обработать весь пол.
Спустя сутки заполнить швы специальной затиркой, после чего установить плинтусы.

Алгоритм укладки напольной плитки

Включать систему рекомендуется через неделю, чтобы клей успел высохнуть. Для успешного результата необходимо обладать некоторым опытом в работе с электрооборудованием. В противном случае лучше обратиться к специалистам или знакомому электрику.

Ознакомится подробнее с процессом монтажа теплого электрического пола под плитку поможет видео, представленное ниже.

Монтаж водных систем

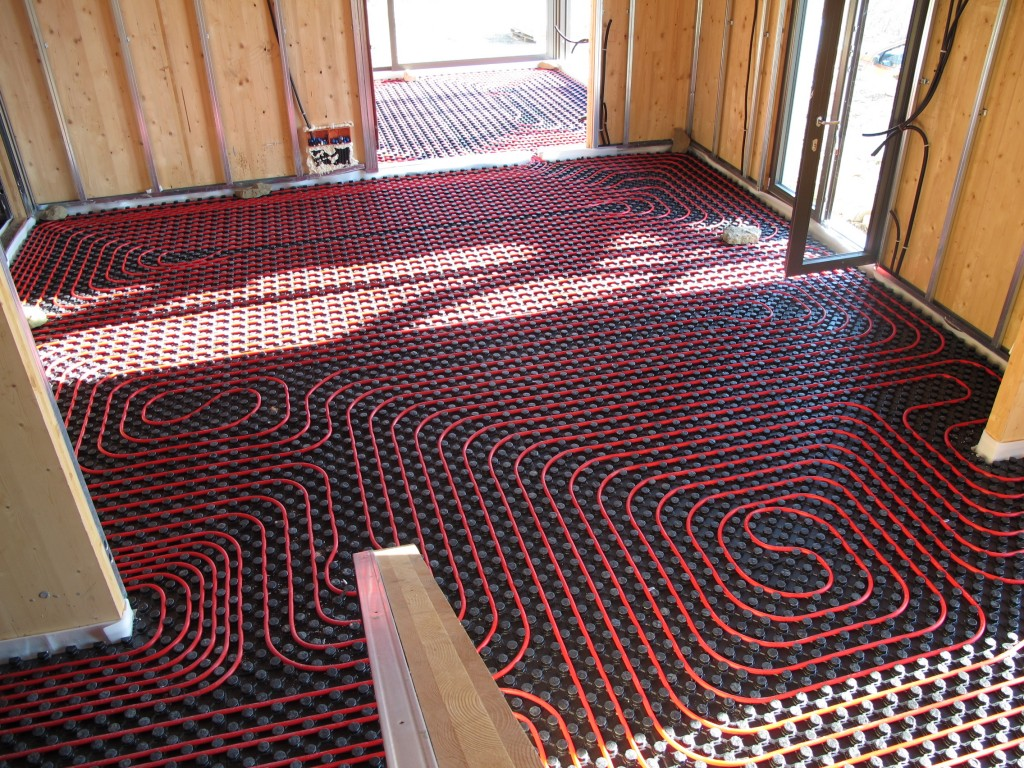

Речь идет об установке трубопровода, по которому течет горячая вода, обогревающая напольное покрытие. Жидкость подается от котла через коллектор, он отвечает за равное распределение воды по всем трубам, расположенным в разных помещениях.

В большинстве случаев системы служат для обогрева не только кафеля, но и многих других поверхностей, поэтому монтировать систему для одной ванной нецелесообразно, лучше сразу подключить все комнаты.

Схема обустройства водяной и электрической систем отличается лишь в малозначительных деталях

Технология монтажа водяных отопительных систем

В первую очередь необходимо продумать некоторые нюансы и провести определенные расчеты:

Общая площадь напольного покрытия. В зависимости от этого показателя нужно приобрести определенное количество утеплителя, трубопровода, раствора и армирующей сетки.
Общее количество плитки. Нужно узнать расход материала на квадратный метр, умножить его на площадь и прибавить 10%.
Необходимая температура. От этого параметра зависят тип и мощность коллектора и насоса, число контуров, общая протяженность тепловой магистрали.

Первым делом на основание нужно уложить гидроизоляционный слой, это может быль полиэтиленовая пленка или специальный рулонный материал. Укладывать его необходимо после черновой подготовки. Затем идет монтаж теплоизоляционного слоя, рекомендуется использовать пеноплекс или пенофол. Материалы просто укладываются на пол и закрепляются к стенам демпферной лентой. После этого необходимо уложить еще один гидроизоляционный слой. Если использовался пенофол, то дополнительная изоляция от воды не требуется, потому что фольга не пропускает воду.

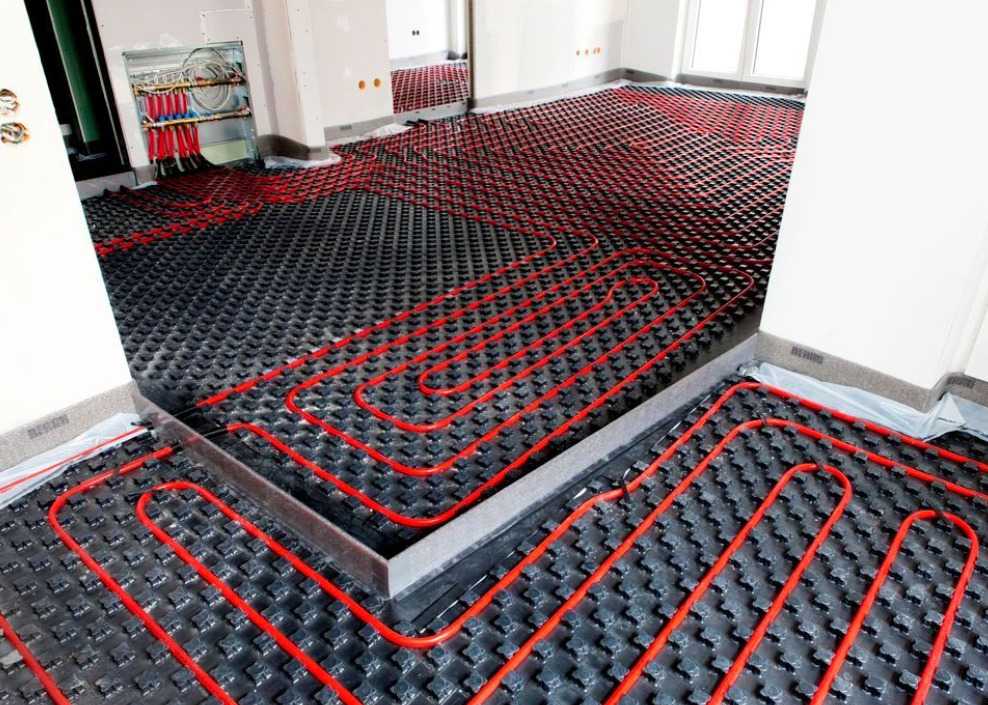

Под водяной теплый пол желательно монтировать плитные виды теплоизоляции

Следующий шаг – монтаж армирующей сетки, лучше использовать материал с крупной ячейкой. Сетку устанавливают на саморезы, после чего к ней будут прикреплены элементы трубопровода. Далее необходимо подключить трубы друг к другу и закрепить их хомутами на армирующей сетке. Чем меньше расстояние между элементами, тем горячее будет покрытие. В завершение трубы необходимо подключить к подающим и заборным клапанам коллектора.

По окончании работ проклеить демпферной лентой нижнюю часть стен, залить пол бетоном и сделать перерыв, пока он полностью не высохнет. После этого можно укладывать плитку, как это было рассказано в предыдущем разделе.

Для водяного теплого пола используется как традиционная цементно-песчаная стяжка по маякам, так и наливные полы

Кроме основных компонентов водяной системы «теплый пол», производители иногда включают в комплектацию терморегулятор. Он состоит из датчика температуры, сервоприводов и термостата, которые монтируются на коллектор. С его помощью можно осуществлять управление теплоотдачей и полностью отключать оборудование в теплый период года.

Установка систем теплый пол – довольно длительный процесс, требующий знаний и опыта. Кроме того, важно помнить о технике безопасности, поэтому начинающим домашним мастерам рекомендуется строго следовать инструкции и работать с напарником.

Монтаж теплого электрического пола – обзор способов, видео

Основных видов теплых полов всего два: электрические и водные. Однако способов их монтажа гораздо больше! Ведь установка зависит от многих факторов: вида напольного покрытия, качества стяжки, ровности плиты и т.д.

Читайте, какие варианты монтажа теплого пола бывают, и смотрите видео с инструкцией.

Способы монтажа выделяют в зависимости от того, что укладывают поверх теплого пола:

Теплый пленочный пол от ламината отделяет всего лишь полиэтиленовая пленка

Монтаж теплого пола под ламинат или паркет

Прямо под ламинат, без стяжки, монтируют только инфракрасный теплый пленочный пол (один из видов электрических полов).

Установка теплого водяного пола и двух видов электрических полов — кабельного и стержневого инфракрасного – происходит иначе. Сначала на плиту или стяжку укладывают гидроизоляционный материал (чтобы плита не нагревалась), потом теплый пол, а его, в свою очередь, сверху закрывают стяжкой (толщина которой не менее 3 см).

Почему не кладут сразу напольное покрытие? Во-первых, такие теплые полы слишком рельефные, и ламинат с паркетом над ними будут ходить. Во-вторых, у перечисленных видов электрических полов бывают утечки тока. Поэтому стяжка нужна для вашей безопасности.

Хотите знать подробнее, как происходит монтаж инфракрасного теплого пленочного пола? Смотрите видео:

2. Монтаж теплого пола под линолеум

Все происходит по той же схеме, что и с ламинатом.

3. Теплый пол под плитку

Плиточный клей наносят прямо на теплый пол

Монтаж инфракрасного пленочного пола под плитку обычно не делают, т.к. пленка от плиточного клея портится, как и от стяжки. Водяной пол монтируют, как обычно. То есть сначала идет стяжка, и потом плитка с плиточным клеем.

Технология монтажа кабельного и стержневого теплого пола здесь несколько иная, чем обычно. Стяжку не делают, на теплый пол сразу укладывают плитку. Правда, толщина слоя плиточного клея должна быть как минимум 3 см.

Вы можете все переиграть: сначала сделать стяжку в 2 см, а потом уложить плитку. Времени уйдет больше, но зато сэкономите плиточный клей. Да и, признаться, наносить его толстым слоем неудобно.

Под деревянный пол электрический кабель укладывают так

4. Укладка под деревянный пол

Деревянный пол устанавливают на некоторой высоте от основного – на деревянных лагах. Поэму теплый пол (за исключением пленочного) под ним укладывают в совершенно открытом виде. Кстати, так даже сподручнее: если произойдет поломка, не придется разбирать все стяжку. Достаточно снять доски – и все, как на ладони!

В некоторых местах кабель или труба могут пересекаться с лагами. Поэтому монтаж деревянного пола в этом случае происходит не совсем традиционно – приходится устанавливать «прерывистые» лаги. Так работа идет немного дольше, но идет ведь – что уже хорошо.

Если какая-нибудь доска пола приходится местом крепления на кабель или трубу, гвоздь туда не вбивают – его смещают в сторону.

5. Монтаж теплого пола с наливным полом

Здесь, как с плиткой, есть несколько вариантов: сначала делать стяжку, а потом уже наливной пол. Или сразу заливать наливной пол толщиной в 3 см. От тепла он не портится.

Как делают монтаж наливных полов? Читайте по ссылке!
