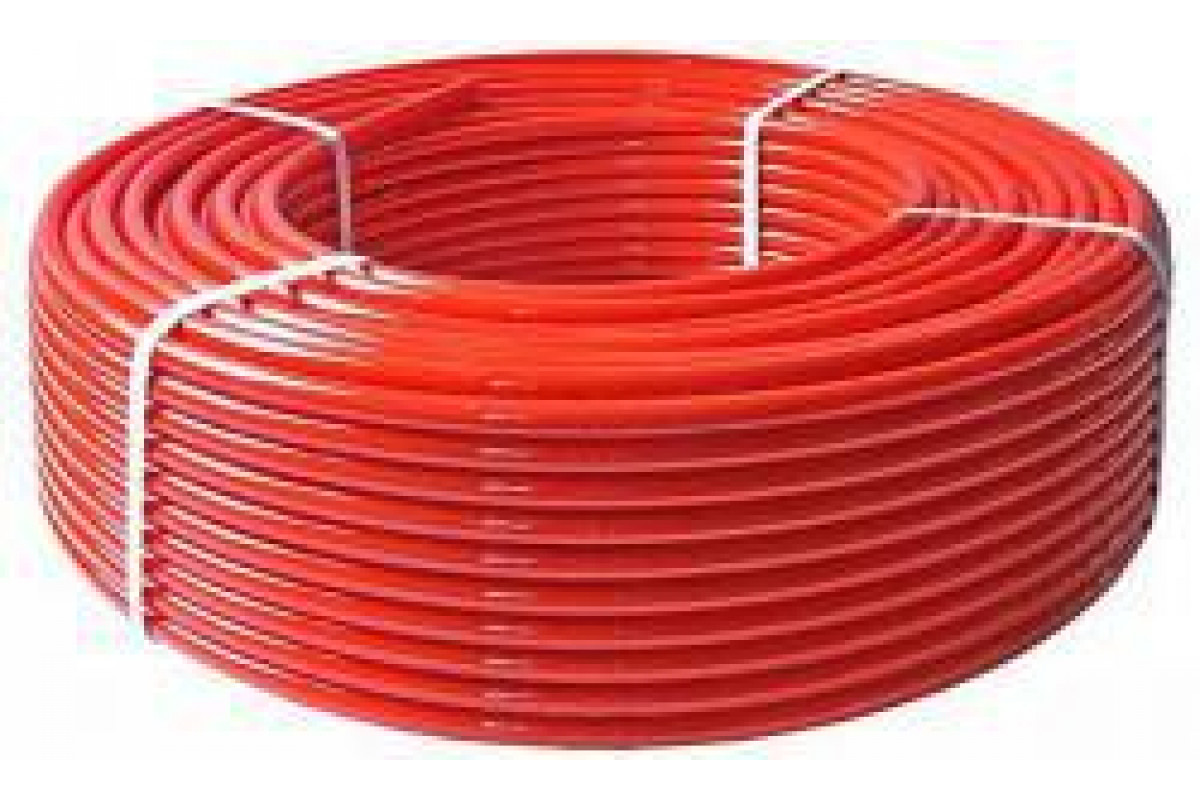

Водяной теплый пол труба: Труба Equation для тёплого пола РЕХ ø16 мм бухта 200 м

Содержание

Стяжка для водяного теплого пола

Общее содержание:

1 — Основа для стяжки водяного теплого пола
2 — Армирование стяжки водяного теплого пола
3 — Песок для стяжки теплого пола
4 — Пластификатор для водяного теплого пола
5 — Маяки для стяжки водяного пола
6 — Заливка стяжки водяного теплого пола
7 — Зачистка теплого пола

Стяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Основой стяжки для водяного теплого пола служит утеплитель, к которому крепятся трубы. Утеплитель обеспечивает защиту от теплопотерь. Особенно это актуально для полов, которые в основе имеют плиту, опирающуюся на фундамент.

По периметру помещения укладывается демпферная лента, которая позволяет слою стяжки незначительно перемещаться относительно стен при расширении или сейсмических явлениях.

При этом не возникает больших трещин или посторонних звуков.

Это так называемая плавающая стяжка, т.е. стяжка на разделительном слое.

Любая стяжка имеет свойство трескаться. Даже бетонный пол трескается. Это вопрос лишь времени. Главное, чтобы трещины не образовывали каких-то локальных кусков пола, которые двигаются или качаются. Мелкие трещины, которые образуются через месяц, год и больше не оказывают влияния на пол, а под финишным покрытием они и вовсе не видны.

Чтобы снизить возможность сильного растрескивания стяжки применяют армирование. Армировать стяжку арматурой довольно затратно. Сетка, к которой крепятся трубы теплого пола, особого армирующего эффекта не дает. Она не способна уберечь от длинных трещин вдоль прутьев. Ей для этого не хватает жесткости.

Для стяжек лучше применять пространственно-объемное армирование волокнистыми материалами. В большинстве случаев применяют полипропиленовую фибру. Существует также базальтовая, стеклянная и металлическая фибра.

Но их применение сложнее, наибольшее распространение получила полипропиленовая.

Длина волокна полипропиленовой фибры составляет от 6 до 40 мм. Для цементно-песчаных стяжек применяют фибру 12-18 мм. Кроме того, фибра отличается по толщине волокна. Более толстое волокно обеспечивает большую прочность.

Чтобы обеспечить хорошее армирование и при этом не навредить стяжке, нужно использовать строго определенное количество фибры. Оптимальное соотношение составляет 0,9 кг на 1 м3 цементно-песчаного раствора. При большом количестве фибры раствор превращается в «кашу», которую невозможно тянуть правилом, и из которой торчат пучки волокон.

Для полов без подогрева применение фибры не столь критично. В бетонных полах ее применение вообще не имеет смысла

Для обеспечения жесткости стяжки, ее толщина должна быть 5-7 см. Раствор делается из цемента марки 500 и песка в соотношении 1:3 – 1:4. Соотношение зависит от качества песка.

Лучше применять чистый песок крупной фракции. Если песок имеет примеси или глину, то его содержание в пропорции следует уменьшить. Глина сделает раствор более пластичным, но при этом понизит и прочность стяжки. Это необходимо компенсировать более высоким содержанием цемента и добавлением фибры.

Чтобы проверить содержание глины в песке, необходимо залить водой небольшое количество песка в емкости и взболтать. После того, как вода успокоиться, будет видно, что на дно осел песок, а сверху образовался слой глины, ила, мусора.

В любом случае песок перед применением желательно просеять. Это позволит избежать попадания в раствор камней, кусков глины, мусора.

Количество воды для раствора зависит от исходной влажности песка. Нежелательно делать жидкий раствор — небольшое содержание воды обеспечивает раствору после застывания большую прочность.

Существует два вида пластификаторов:

  • воздухововлекающие – делают раствор пористым как губка и предназначены для легких растворов, применяемых для штукатурки;
  • воздухоотвлекающие – удаляют воздух из раствора, делают его более плотным и позволяют уменьшить количество воды.

Добавление пластификатора делает смесь более текучей, хотя при этом в ней содержится меньше воды.

При выборе пластификатора важно обратить внимание на то, чтобы на этикетке было указано, что он предназначен для бетонных полов с подогревом. Нельзя применять для стяжки пластификатор для штукатурки.

Количество пластификатора, добавляемого в различные виды смесей, указывается в инструкции на канистре. Превышение этого показателя не даст положительного эффекта в виде большей прочности стяжки, а может привести к расслоению смеси.

Пластификаторная добавка для стяжки представляет собой жидкость коричневого цвета, которая добавляется в воду.

Маяки устанавливаются на холмики из цементно-песчаной смеси в соотношении 1:2 с добавлением клея.  Это обеспечивает быстрое схватывание и надежную фиксацию маяков.

Опорные холмики желательно размещать как можно чаще, это обеспечит маякам хорошую жесткость, не даст прогибаться при работе правилом.

Если утеплитель недостаточно жестко лежит на основании, то холмики лучше лепить на вкрученные в пол саморезы или вбитые шиферные гвозди. Это обеспечит маякам жесткую фиксацию относительно несущей конструкции, а не прогибающегося утеплителя.

Как замесить раствор

Замес раствора выполняется в следующем порядке:

  • в емкость, где будет производиться замес, наливается вода с предварительно замоченной фиброй и пластификатором;
  • засыпается просеянный песок. Если сначала добавить цемент, то он схватится комками с фиброй и разбить его будет очень сложно, смесь получится неоднородной;
  • после засыпки части цемента приступают к тщательному перемешиванию. Смесь должна превратиться в цементное «молочко»;
  • добавляют оставшийся песок и перемешивают;
  • добавляют оставшийся цемент и тщательно перемешивают для получения однородной смеси. Она должна быть густой, пластичной, но не льющейся.

Полученный раствор обеспечит стяжке высокую прочность и легкость заливки

Густой раствор высыпается у края помещения и мастерком разравнивается примерно по уровню. При этом его необходимо «прихлопывать», чтобы он осел без пустот.

Затем разравнивают раствор правилом. Его тянут от стены к себе. При этом совершая небольшие поперечные движения для распределения смеси. В места, где образовались впадины, мастерком подкидывают раствор и проходят правилом в обратном направлении.

После ликвидации впадин несколько раз тщательно проходятся правилом. Это обеспечивает верхнему слою гладкость и глянец. При затирке такой пол потребует минимальных затрат и усилий.

После этого переходят к следующему участку пола. Все операции повторяются в таком же порядке.

По следующий день после заливки стяжки ее зачищают. Это необходимо для удаления наплывов, мелких огрехов заливки. Зачистка необходима для стяжки, которая делается под дальнейший настил ламината, паркета, линолеума или ковролина. Если на пол будет стелиться плитка, то зачистка необязательна, поскольку неровности будут компенсированы слоем плиточного клея.

Приступать к зачистке следует тогда, когда раствор уже застыл, но еще легко царапается ногтем.

Если пропустить этот момент, то зачистка потребует больших усилий.

Перед зачисткой можно удалить маяки. Некоторые это делают, некоторые нет. В пользу удаления говорит то, что маяки имеют свойство ржаветь. Это может даже повредить плитку. Также, стяжка дает усадку и маяки начинают немного выступать над плоскостью пола. Однако, после удаления маяков необходимо залить образовавшиеся впадины раствором, который при нагреве теплого пола может отслоиться.

Для удаления маяка его поддевают зубилом или стамеской и вырывают.

Зачищают стяжку правилом небольшого размера – достаточно метрового. Правило берут двумя руками и энергичными движениями от себя счищают неровности и наплывы. Так проходятся по всей поверхности пола.

Затем необходимо очистить поверхность от образовавшегося мусора. Лучше всего это сделать при помощи промышленного пылесоса. Веник здесь не поможет – своими ветками он будет повреждать стяжку и делать в ней новые царапины, образовывая новый мусор.

Если маяки удалены, то необходимо заделать образовавшиеся канавки. Предварительно смачивают их водой, это улучшит адгезию. После этого мастерком закладывают раствор во впадины и шпателем разравнивают его, удаляя излишки.

Если стяжка делалась не поверх системы теплого пола, то можно сделать финишное выравнивание. Оно делается очень жидким цементно-песчаным раствором в пропорции 1:2 – 1:2,5. Раствор наливается на смоченную поверхность пола и разравнивается правилом. Благодаря своей текучести он заполнит все мелкие неровности. Для теплых полов или укладки плитки такое финишное выравнивание не подходит, поскольку образовавшаяся тонкая корка может отслоиться.

Полный период высыхания стяжки составляет 21-28 дней. Соблюдение технологии позволит обеспечить стяжке теплого пола прочность, долговечность, равномерность распределения тепла и максимальную ровность пола.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.


тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.


Гидроизоляция кладется снизу для всех кроме влажных.
Гидроизоляция кладется снизу и сверху для влажных: ванных комнат, душевых, бань, бассейнов.

Состоит из 2х частей:
1. Насыпи (зачастую керамзит или керамзитный отсев с песком — высокая пористость которого необходима для термо и шумо изоляции).

2. Специальных гипсоволокнистых плит влагостойких (ГВЛВ) с специальными прослойками между собой, сверху на которые будет класться пол.
Средняя высота насыпи 30-40 мм, при 60 мм кладут дополнительный слой ГВЛВ.
Плиты между собой соединятся клеем и саморезами.


Инструмент:

— Лазерный уровень
— Рулетка (раскладная линейка)
— Электролобзик
— Правило
— Шуруповерт
— Саморезы по дереву
— Простой карандаш
— Нож

Материалы:
— Смесь для сухой стяжки пола
— Плиты (ГВЛ, ДСП или асбестоцементные)
— Маяки (деревянные брусья или металлические профили)
— Утеплитель XPS (типа пеноплекс)
— Монтажная пена
— Скотч
— Демферная лента
— Герметик

Монтаж:

1) Подготовка основания
Удаляется вся пыль и мусор.
Заделываются сколы и трещины (монтажной пеной или мастикой)

2) Укладка гидроизоляционного слоя
Пленка кладется в нахлест примерно  10 см друг на друга — и стык пленки крепится малярным скотчем
Укладка пенополистирола — если высота позволяет кладется дополнительный слой влагостойкого утеплителя пенополистирола или пенопласта. Вдоль стен кладут демпферную ленту.

3) Определение высоты стяжки — лазерным уровнем отмечают высоту засыпки (не менее 5 см)

4) Установка и закрепление направляющих маячков — деревянным брусом или металлическим профилем. Первые маячки устанавливаются 20-50 см от стены. Расстояние между маячками должно быть меньше длины правила. Сами маяки остаются в стяжке.

5) Засыпка сухой стяжки — утрамбовывание — выравнивание правилом вдоль маяков. Где то досыпать, где разгладить по всем маякам. Убедиться что вся поверхность стала идеально ровной.

6) Укладка плит — чаще всего это гипсоволокнистые листы (ГВЛ) состоящих из: гипса и целлюлозы с армировкой, пропитанных специальным раствором для водоотталкивающего эффекта. Также применяется древесно-стружечные плиты (ДСП) или любая толстая фанера. Плиты крепятся саморезами по дереву с помощью шуруповерта. У гипсоволокнистых листов имеются пазы для дополнительного клеевого слоя что очень удобно.

7) Обрезка по краям демпферной ленты и гидроизоляции.
8) Финишное покрытие в основном:
Паркет или паркетная доска
Ламинат
Линолеум
Плитка или керамогранит
Ковролин



2. Полусухая стяжка
Минимум воды для приготовления раствора, вода идет только для вовлечения молекул цемента в процесс формирования прочных кристаллических связей.


Оптимальная толщина 4-5 см.
Более тонкий слой высохнет раньше чем схватится, а более толстый может быть только если перекрытия смогут вынести большой вес.
Если необходима большая высота стяжки часто нижний слой стяжки разбавляют керамзитом.



Фиброволокно для полусухой стяжки лучше армирующей сетки.

Плюсы:
+ Застывая цементная смесь садится только на 1 мм.
+ Высокая плотность из за небольшого количества воды.
+ Чистые и быстрые условия работы.
+ Нет сырости, значит нет риска порчи, строительных смесей, деревянных дверных коробок и оконных рам.

Минусы:
— Из за высокой плотности, смесь, не всегда заполняет углы, и создает округлые формы в местах — напряжений стен и пола — для чего добавляют в смесь различные пластификаторы.
— Минимальная толщина стяжки 30 мм.
— Сухая стяжка пола при неправильном монтаже или качестве материала может не схватится с основанием.

Виды полусухих стяжек пола
• с фиброволокном
• с керамзитом

Часто используемые варианты для полусухой стяжки пола
1 — Пескобетон марки М300 состоит их (крупицы песка 1,5-2,2 мм и цемента М400 или М500)
Удобен когда нет возможности держать на стройплощадке отдельно песок или цемент.
2 — Промытый карьерный песок с крупицами 2,5-3 мм.
3 — Речной песок с крупицами 1,8-3 мм с гранитной крошкой.

Необходимо иметь:
портландцемент марки 400Д20
речной или промытый песок и добавки для улучшения растекаемости.
Лучше арендовать бетономешалку, но можно и в ручную фанерным листом с бортами.

Финишные покрытия можно укладывать спустя:
Плитку и керамогранит через двое суток, так как они не боятся влаги вовсе.
Линолеум через неделю.
Дерево (ламинат и паркет) можно класть только через месяц, а лучше через 40-50 дней,
так как влага все равно еще выделяется.


Инструмент:
Лазерный уровень

Материалы:
Смесь

Монтаж:

Подготовка основания — выявить все трещины и пустоты — отбить их перфоратором, зацементировать, выровнять, удалить пятна жира от масляных красок и пыль.
Уровнем размечают горизонталь.
Установка и фиксация маяков.
Укладка гидроизоляционного слоя.
Замес раствора состоящего из: цемента, песка, полипропиленовой фибры и воды.
Укладка раствора толщиной 4 — 5 см
Предварительное ручное выравнивание.
Полирование специальной затирочной машиной.



Водяной теплый пол Neptun IWS

141008, г. Мытищи, Московская область,
Проектируемый проезд 5274, стр.7 (сине-зеленое здание)
Тел./факс: +7 (495) 728-80-80, +7 (495) 780-70-13
Режим работы:
пн-пт c 10.00 до 17.00
сб-вс выходной
10.12.21 — ВЫХОДНОЙ ДЕНЬ


м. Котельники
Московская область, г.Люберцы,
ул. Инициативная ,д.8 ,
ТЦ «ЭСТАКАДА», павильон Б13
Режим работы:
пн-пт c 9.00 до 19.00
сб-вс выходной
Телефон: +7 (495) 728-80-80, доб. 432; +7 (968) 363-09-30
Email: [email protected] ru


м. Молодежная
Московская область, Одинцовский район,
рабочий поселок Новоивановское, ул. Западная стр.100,
ТЦ «Можайский двор», 2 этаж, пав. В58
Режим работы: Ежедневно, без выходных
c 10.00 до 21.00
10.12.21 — ВЫХОДНОЙ ДЕНЬ
Телефон: +7 (495) 728-80-80, доб. 8885; +7 (968) 363-10-55
Email: [email protected]
м. Новокосино
Московская область, г. Реутов, ул. Академика В.Н. Челомея,
д. 12, ТЦ «Алладин», 2 этаж
Режим работы:
пн-пт c 10.00 до 17.00
сб-вс выходной
Телефон: +7 (495) 728-80-80, доб. 8876; +7 (963) 752-91-12
Email: [email protected]
м. Варшавская
г. Москва, Болотниковская ул., д. 3, корп. 1
Режим работы: пн-пт с 9.00 до 19.00
сб-вс с 11. 00 до 18.00
Телефон: +7 (495) 728-80-80 (доб.521), +7 (903) 796-84-39
Email: [email protected]
м. Марксистская
г. Москва, Марксистская, д. 5, стр. 1
Режим работы: пн-пт с 10.00 до 19.00
сб-вс с 10.00 до 18.00
Телефон: +7 (495) 258-90-40; +7 (499) 505-18-05
Email: [email protected]
м. Октябрьское поле
г. Москва, ул. Народного Ополчения, д. 38, корп.1, этаж 1,
вход с торца здания
Режим работы: пн-пт с 10.00 до 20.00
сб- вс с 10.00 до 18.00
Телефон: +7 (499) 198-96-59, +7 (963) 694-53-66
Email: [email protected]
м. Профсоюзная
г. Москва, Нахимовский пр-т, д. 24, выставочный центр «ЭкспоСтрой», павильон №3, сектор В, место 504
Режим работы: пн-сб c 10.00 до 20.00
вс с 10.00 до 19. 00
Телефон: +7 (495)995-01-05
Email: [email protected]
м. Теплый стан
г. Москва, МКАД 41-й километр, дом 4 стр 22 , пав. Д13/3
Режим работы: Ежедневно, без выходных
c 09.00 до 19.00
12.12.21 — ВЫХОДНОЙ
13.12.21 — ВЫХОДНОЙ

Телефон: +7 (495) 728-80-80 доб. 8735; +7 (495) 424-61-45; +7 (903) 729-55-87
Email: [email protected]
г. Мытищи, МКАД, 94-й километр, корпус 10, п. 3, Строительный рынок «Тракт-Терминал»
Режим работы: Ежедневно, без выходных
c 9.00 до 19.00
Телефон: +7 (495) 231-18-32, +7 (963) 964-53-67
Email: [email protected]
г. Мытищи, Ярославское ш., д.118 Б, ТК «Строим дом»
Режим работы: Ежедневно, без выходных
c 10.00 до 18.00
Телефон: +7 (903) 661-75-39, +7 (495) 728-80-80 доб. 525
Email: [email protected]

заказ обратного звонка

Политика конфиденциальности

Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?

Поставьте лайк, поблагодарите автора за его труд!

Труба теплого пола 14, 16, 17, 20 диаметра, какую выбрать

Столкнувшись с вопросом выбора трубы для тёплого пола потребитель наталкивается на информацию о разных её размерах, сегодня на рынке можно увидеть трубы 10, 12, 14, 16, 17, 18, 20 диаметра. Какая же из них наилучше подойдёт для теплого пола?

Узнайте какая труба лучшая для водяного теплого пола.

В нашей личной практике можно уверенно сказать, что лучше подходит для тёплого пола, для дома, шланг — 16 мм.



НАПОМНИМ что цвет трубы не имеет значения

Не зря она завоевала в наибольшем количестве рынок, потому что как показала практика, именно этот размер имеет наилучшую теплопередачу, отменным образом состыкуется в работе со стандартными коллекторами и насосом. Такая труба имеет в себе объём воды 110г  1 п/метр, что наиболее благоприятно влияет на гидравлическое давление в системе. Размер 10, 12, 14 диаметра в основном не применяется в тёплом полу, в большинстве случаев по причине  малого размера, гидравлическое давление большое, поэтому даже чтобы сделать, например, комнату в 20 или 30 квадратных метров будет необходимо несколько контуров 4-5-6, а  это очень много для такого малого помещения.

Правильный шаг укладки в водяном и электрическом теплом полу


В основном диаметр 14 применяется в системах теплая стена или в любых других системах де не всегда нужна большая площадь отопления.  Повторимся —  наиболее благоприятная труба имеет 16 диаметр стенка должна быть 2 мм. Так же весьма популярны трубы 17 диаметра, но это нестандартный размер, зачастую изготавливается отдельно взятыми фирмами, брендами имеет достаточно большую цену из за чего не рентабельны.

Трубы 18 диаметра для тёплого пола в основном считается уже слишком большими и они является  чем-то средним между элементами домашнего использования и промышленными трубами и не подходят ни туда , ни туда. Труба 20 диаметра уже имеет значительно больший объем воды в себе нежели шестнадцатого диаметра, объём трубы 20 мм вмещает в себя на 1 м погонный около — 180 мл воды, что создает большую нагрузку на насос, теплоотдача такой трубки, конечно же выше.

Такая труба требует более широкого шага укладки —  25 см и больший слой стяжки. То есть укладывая 20-мм шаг должен составлять 25 см, в домашних условиях это создаст тепловую зебру, а в промышленных помещениях где тепловая зебра не имеет значения она прекрасно подходит.

Армированная 16 диаметра со стенками 2.0 мм


Впрочем не стоит забывать, что помимо размера наружного есть и понятие внутреннего диаметра, поэтому обращайте внимание на толщину стенки. Например, в трубке 16-17  диаметра толщина стенки составляет 2 мм, а в трубах которые имеют больший объем толщина стенки еще больше для того чтобы выдержать больше давления и наоборот в элементах поменьше стенки еще меньше.

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

  1. Heattherm — теплый пол двужильный кабель и мат
  2. ThermoPEX для теплого пола — оптимальный вариант для дома
  3. Бобышки для теплого пола. Маты с бобышками что это?
  4. Боится ли теплый пол воды. Может ли ударить током?
  5. Виды электрических теплых полов
  6. Показать больше
  7. Во сколько обойдется отопление теплым полом в месяц
  8. Водяной теплый пол в деревянном доме
  9. Водяной теплый пол под ламинат. Стоит ли?
  10. Водяной теплый пол. Преимущества и недостатки.
  11. Время монтажа теплого пола. Сколько займет?
  12. Выбор электрического и водяного теплого пола
  13. Где установить гребенку или коллектор теплого пола?
  14. Для какого теплого пола подходит инфракрасная пленка?
  15. Для чего нужен кислородный барьер?
  16. Для чего нужен насос в коллекторе?
  17. Для чего нужна демпферная лента в теплом полу
  18. Для чего нужны расходомеры в теплом полу?
  19. Зачем нужны расходомеры, смесительный узел и евроконус?
  20. Как выбрать мощность теплого пола
  21. Как выбрать нагревательный мат теплого пола
  22. Как выбрать насос для водяного теплого пола?
  23. Как выбрать насос теплого пола. База насоса
  24. Как делать первое включение теплого пола?
  25. Как дешево, экономно сделать теплый пол?
  26. Как заменить датчик теплого пола если он замурован?
  27. Как купить надежный теплый пол?
  28. Как надежны терморегуляторы? Ремонт и замена регулятора
  29. Как отличить стержневой теплый пол от подделки?
  30. Как подключить датчик теплого пола?
  31. Как проверить роботу монтажников по теплому полу?
  32. Как работает система водяного теплого пола? Принцип работы
  33. Как рассчитать количество контуров гребенки?
  34. Как рассчитать количество контуров коллектора?
  35. Как рассчитать количество трубы на квадратный метр?
  36. Как рассчитать материалы на водяной теплый пол?
  37. Как сделать теплый пол если нельзя сделать стяжку!?
  38. Какая должна быть стяжка для теплого пола
  39. Какие бывают виды теплого пола?
  40. Каким должен быть бетон и стяжка теплого пола?!
  41. Какого цвета выбрать трубу теплого пола?
  42. Какое напольное покрытие можно использовать для теплого пола?!
  43. Какое напольное покрытие можно использовать для теплого пола?!
  44. Какое напольное покрытие можно использовать для теплого пола?!
  45. Какой должна быть температура теплого пола
  46. Какой кабель подходит под плитку, а какой в стяжку?
  47. Какой котел лучше использовать для теплого пола?
  48. Какой крепеж используется в водяных теплых полах
  49. Какой теплый пол лучше выбрать под плитку?!
  50. Какой теплый пол лучше? Какой выбрать водяной или электрический
  51. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
  52. Какую подложку для теплого пола выбрать?
  53. Калькулятор теплого пола
  54. Когда целесообразен монтаж водяного теплого пола ?
  55. Контура теплого пола, какие бывают?
  56. Куда девать остаток нагревательного кабеля . Можно ли резать?
  57. Латунь или нержавейка? Какая гребенка лучше?
  58. Лучшие водяные теплые полы и их рейтинг
  59. Лучшие электрические теплые полы и их рейтинг!
  60. Маты с бобышками для водяного теплого пола. Что это?
  61. Минусы и недостатки водяного теплого пола
  62. Можно ли … теплый пол? Ответы!
  63. Можно ли подключить радиатор к коллектору?
  64. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
  65. Монтаж
  66. Монтаж ламината на теплый пол своими руками
  67. Монтаж стержневого теплого пола?
  68. Монтаж электрического и водяного теплого пола своими руками
  69. Обзор стоимости теплых полов за м2, стоимость монтажа
  70. Основание под водяной теплый пол. Виды и способы укладки.
  71. Основные составляющие водяного теплого пола.
  72. Особенности конструкции бойлеров Ento
  73. Отличие двужильного от одножильного нагревательного кабеля?
  74. Отличие механического терморегулятора от программируемого
  75. Отличие сплошной пленки от классической полосочной?
  76. Отопление дома теплым полом. Стоит ли?
  77. Отопление теплым полом
  78. Отчет об отправке
  79. Официальный сайт теплого пола
  80. Перегревается ли стержневой теплый пол?
  81. Плиточный клей для теплого пола, какой использовать?
  82. Плюсы и минусы электрических и водяных теплых полов
  83. Подключение электрического и водяного теплого пола
  84. Подложка под водяной теплый пол. Для чего она нужна?
  85. Почему мат теплого пола, не кабель?
  86. Почему электрический теплый пол не греет
  87. Правильный водяной и электрический теплый пол
  88. Правильный шаг укладки водяного и электрического теплого пола
  89. Преимущества водяного теплого пола перед радиаторным отоплением.
  90. Преимущество стержневого теплого пола
  91. Прогреет ли теплый пол 5-6 см стяжки?
  92. Проектные работы
  93. Расчет теплого пола водяного и электрического
  94. Ремонт нагревательного кабеля теплого пола
  95. Ремонт электрического и водяного теплого пола
  96. С чего состоит система водяного теплого пола
  97. Система водяных и электрических теплых полов
  98. Система управления водяным теплым полом. Что такое сервопривод?
  99. Сколько потребляет нагревательный кабель? Его мощность.
  100. Сколько потребляет теплый пол?
  101. Сколько энергии потребляет пленочный теплый пол?
  102. Способен ли терморегулятор экономить электричество?
  103. Справочная
  104. Стандартная пленка Felix Excel и ее конструкция
  105. Стоит ли экономить на терморегуляторе?
  106. Схема укладки теплого пола
  107. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
  108. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
  109. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
  110. Теплоизоляция под плитку для теплого пола
  111. Теплые полы в гипермаркете
  112. Теплый пол 27 ua или 24 на 7, длительность работать?
  113. Теплый пол без стяжки
  114. Теплый пол в бане и сауне, как реализовать?
  115. Теплый пол в ванной и санузле. Как реализовать?
  116. Теплый пол в ванную электрический и водяной
  117. Теплый пол в стяжку водяной и электрический
  118. Теплый пол в частном доме
  119. Теплый пол и его эпицентр температуры
  120. Теплый пол из металлопластиковых труб
  121. Теплый пол на балконе и лоджии. Как осуществить?
  122. Теплый пол на кухне. Где можно размещать?
  123. Теплый пол от печки или камина, как сделать?
  124. Теплый пол от Розетки
  125. Теплый пол от центрального отопления или котла
  126. Теплый пол под деревянный пол
  127. Теплый пол под ковролин
  128. Теплый пол под ламинат
  129. Теплый пол под линолеум
  130. Теплый пол под линолеум на деревянный пол
  131. Теплый пол под плитку
  132. Теплый пол своими руками
  133. Теплый пол, цена на 2020 год. Обзор цен теплых полов
  134. Терморегулятор водяного теплого пола. Какой выбрать?
  135. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
  136. Труба для теплого пола 16 диаметра
  137. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
  138. Укладка теплого пола, как осуществить? Как правильно сделать
  139. Управление теплым полом. Какие бывают системы?!
  140. Устройство теплого пола водяного и электрического
  141. Утепление и подложки под теплый пол
  142. Чем гребенка отличается от коллектора?
  143. Чем зафиксировать трубу теплого пола?
  144. Чем и как закрепить нагревательный кабель теплого пола
  145. Чем отличается нагревательный мат от кабеля?
  146. Что лучше водяной теплый пол или электрический?
  147. Что подобрать для теплого пола без стяжки?
  148. Шаг укладки теплого пола электрического и водяного?! Расчет
  149. Электрический теплый пол плюсы и минусы
  150. Консультация
  151. Тестовая статья
  152. Доставка и оплата
  153. Сотрудничество теплый пол оптом
  154. Документация
  155. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
  156. Как сделать замер площади под теплый пол самостоятельно?
  157. Можно ли укорачивать нагревательный кабель или мат теплого пола?
  158. Связаться с нами

Теплый пол из полипропилена: достоинства и недостатки

Еще недавно систему подогрева пола с помощью водяного отопления могли себе позволить единицы. Теперь же обустройство теплых полов стало намного доступнее, так как на рынке стройматериалов стали появляться более доступные комплектующие, что используются для сборки трубной внутрипольной системы отопления. Сейчас для этих целей применяют трубы из нескольких видов материалов.

Далее мы проанализируем достоинства и недостатки разных типов труб, какие можно использовать для обустройства внутрипольного подогрева, что даст вам возможность выбрать те, что больше подходят именно в вашем случае.

Общие требования к материалам для теплого пола

Учитывая необычные эксплуатационные условия, к материалам, что используются для монтажа системы теплого водяного пола, предъявляются определенные, достаточно строгие требования. Ведь в случае поломок или течей, придется полностью снимать напольное покрытие, проводить демонтаж стяжки и самой системы подогрева, после чего делать все заново. Чтобы этого избежать, к подбору труб нужно относиться очень ответственно, и следить за тем, чтобы они соответствовали таким характеристикам:

  • долговечность и надежность, то есть срок службы изделий не должен быть меньше 40-50 лет;
  • эластичность, то есть способность изгибаться и при этом в местах сгибов не терять герметичности;
  • прочность, позволяющая переносить механическое давление;

  • невысокая стоимость, с учетом того факта, что протяженность тепловых водяных коммуникаций в полу достаточно большая;
  • достаточный коэффициент теплопроводности, чтобы передача тепла от циркулирующей горячей жидкости быстрее передавалась к поверхности пола;
  • непроницаемость для молекул кислорода, что способны в определенных концентрациях в теплоносителе негативно влиять на металлические элементы системы, вызывая коррозию.

А теперь давайте рассмотрим, трубы из каких материалов полностью или частично отвечают этим требованиям.

Теплый пол полипропиленовый

Трубы из этого полимерного материала достаточно часто применяются для обустройства внутрипольного отопления. Такие изделия по многим параметрам идеально подходят для теплого пола.

Они обладают достаточной прочностью, что необходима в этих условиях эксплуатации. Однако, прочность характерна только армированным трубам из полипропилена, которые используются в этих целях. Причем армирующий слой должен быть представлен слоем сплошной фольги, которая, кроме прочности, делает барьер для молекулярного кислорода.

К тому же полипропилен относится к химически неактивным веществам, что, во-первых, исключает коррозию, во-вторых, делает систему пригодной для использования любого типа теплоносителя.

При этом полипропилен обладает хорошим коэффициентом теплопроводности, что благоприятствует быстрому прогреву пола.



Недостатком полипропиленовых труб является то, что они с трудом поддаются изгибанию. Для того, чтобы их изогнуть, приходится прибегать к нагреванию материала с помощью потока горячего воздуха, например строительным феном. Но даже при этом радиус изгиба достаточно большой и его не хватает, чтобы уложить петли теплого пола достаточно плотно.

Поэтому, для того, чтобы сформировать систему с достаточно небольшим шагом нагревательных элементов, применяются угловые фитинги, что соединяют отдельные полипропиленовые участки.

Для герметичного соединения применяется метод спайки полипропиленовых элементов с помощью специального сварочного аппарата.

Места таких соединений при качественной спайке стыков должны быть абсолютно герметичны. Однако, после полного монтажа полипропиленового теплого пола необходимо протестировать систему. Для этого на 1-2 дня ей нужно дать поработать при повышенном в 1,5-2 раза давлении по сравнению с нормальным. Если при этом нигде не обнаружится течи или хотя бы незначительных прокапываний, можно закрывать полипропиленовый подогрев пола стяжкой и продолжать последующие работы. Если же обнаруживается даже незначительная течь, это место нужно перепаять после слива жидкости, после чего протестировать снова.

Несмотря на некоторые недостатки, связанные в основном с длительностью и относительной сложностью монтажа, подогрев пола из полипропиленовых компонентов все равно очень популярен благодаря низкой стоимости, как труб, так и соединительных элементов к ним.

Металлопластик для водяного теплого пола

Металлопластиковые трубы очень часто применяют для описываемых целей. И тому есть причины. Материал прекрасно гнется, причем нагревать его для этого не обязательно. Это дает возможность без лишних усилий, а также применения фитинговых соединений укладывать элементы из металлопластика любых конфигураций и плотности витков. К тому же металлопластиковые трубы продаются в бухтах, где их длина составляет до 50 м, что позволяет в небольших и средних по площади комнатах прокладывать систему без соединений. Кстати, под заказ можно приобрести бухту металлопластика 80-90 метров, чего будет достаточно и для довольно большой площади.

Трубные конструкции из металлопластика хороши еще и тем, что абсолютно не пропускают разрушающий металлические элементы системы кислород, что положительно сказывается на долговечности эксплуатации внутрипольного подогрева и водяного отопления в целом.

Кроме того, металлопластик имеет неплохой коэффициент теплопроводности, что способствует быстрому нагреву напольной поверхности.

Для описываемых целей применяются изделия из металлопластика, что имеют диаметр 16 мм (полдюйма) и 20 мм (три четверти). Дюймовую металлопластиковую трубу использовать не целесообразно по нескольким причинам. Во-первых, это достаточно дорого, особенно если покупать качественное изделие из металлопластика. Во-вторых, намного увеличивается радиус изгиба, который напрямую зависит от трубного диаметра. В-третьих, приходится заливать достаточно толстую стяжку, что также влечет дополнительные расходы.

Металлопластиковый теплый пол по стоимости материала и работ, наверное, один из самых доступных. Сами трубы, особенно если металлопластик качественный, сравнительно дороги. Однако, с учетом того, что не нужно применять соединяющие элементы в полу, вся система выходит достаточно экономной.

Внутрипольный подогрев с применением полиэтиленовых материалов

Для водяного подогрева пола используются трубы из так называемого сшитого полиэтилена. «Сшитый», вовсе не означает, что он сделан из отдельных фрагментов и потому низкого качества. Наоборот, такой полиэтилен обладает отличными показателями прочности и при этом достаточно гибкий. А сшитый он на молекулярном уровне при воздействии на вещество определенных химических или физических факторов.

Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.

В заключение стоит заметить, что рынок стройматериалов постоянно пополняется новинками от производителей. Поэтому, возможно, уже скоро для обустройства пола с подогревом будут использовать другие материалы. В этой же статье описаны самые популярные и применяемые на сегодня.

Водяной теплый пол в загородном доме

Виктор Джин

сделал теплый пол в своем доме

Профиль автора

Вместо батарей я сделал теплые полы и не жалею.

В конце 2011 года я приобрел 14 соток под Санкт-Петербургом и начал строить двухэтажный дом площадью 140 м². Отапливать дом я планировал тепловым насосом, который, как я выяснил, отлично работает с водяными теплыми полами.

Расскажу подробнее, какие есть способы обустройства теплых полов, как рассчитать такую систему и сколько она будет стоить.

Теплый пол как основная система отопления дома

Теплый пол работает по тому же принципу, что и обычные радиаторы, просто он иначе расположен. Батареи стоят вертикально под окнами. Теплый пол — это, условно, большая положенная на бок батарея: он расположен горизонтально и занимает всю площадь помещения. За счет этого дом отапливается более равномерно. В трубы водяного теплого пола, как и в радиаторы, подается жидкость — обычно это вода, но ее температура меньше, чем в радиаторах.

Часто теплый пол дополняет радиаторную систему, но современные технологии позволяют использовать теплый пол и как основное отопление. У меня именно так: на первом этаже водяной теплый пол вмонтирован в бетонную стяжку, а на втором сделан «сухим» способом на деревянном перекрытии.

Отапливать дом целиком теплыми полами я решил главным образом потому, что планировал поставить тепловой насос. Тепловой насос — это современное и технологичное решение. К тому же это было чуть дешевле, чем платить 500 000 Р за подключение газа. Я присмотрел недорогой тепловой насос мощностью 8 кВт.

Что такое тепловой насос

Это аппарат, который использует геотермальное тепло — то есть забирает его из земли. Грунт ниже уровня промерзания круглогодично имеет положительную температуру. Я живу под Санкт-Петербургом, где такая температура — около +6 °C. Тепловой насос использует эту энергию и способен отапливать дом. Устройство работает от электричества. На каждый потребляемый 1 кВт электричества тепловой насос выдает 3—4 кВт тепловой энергии.

Наибольшую эффективность насос показывает как раз при отоплении теплыми полами. Это связано с тем, что в последние нужно подавать воду с низкой температурой: +30…35 °C. В случае с радиаторами пришлось бы греть воду до +70 °C и не факт, что мощности теплового насоса хватило бы для обогрева всего дома в морозы.

Но позже от теплового насоса пришлось отказаться: я выходил за рамки бюджета. В итоге решил обогревать дом электричеством по ночному тарифу. Для такой системы теплые полы тоже хорошо подошли.

Ночной тариф на электричество у нас почти в два раза дешевле дневного. Согласно текущим тарифам Ленинградской области, стоимость киловатта по дневному тарифу — 4,96 Р, по ночному — 2,68 Р.

Вот так происходил монтаж геоколлектора для теплового насоса. 800 м трубы уложены в четырех траншеях ниже глубины промерзания грунта. Сейчас все это не задействовано, но у меня еще теплится идея установить тепловой насос

Я сразу отказался от электрокотла, так как он показался мне дорогим и ненужным для моего случая.

Принцип действия моей системы такой: с 23:00 до 07:00 включается ТЭН — своего рода большой кипятильник, который нагревает буферную емкость объемом 1000 л. Вода в ней нагревается до +90…95 °C и затем в течение дня подмешивается в теплые полы. Полы постепенно забирают тепло, и к концу дня в буферной емкости температура воды обычно опускается до +30…40 °C.

Если погода не слишком морозная или мы затапливаем в доме камин, полы расходуют меньше энергии и температура воды в баке опускается не так сильно.

В 23:00 снова включается ТЭН и начинается новый цикл: бак нагревается всю ночь, чтобы днем отдавать запас энергии и остывать. По моим прикидкам, за 8 ночных часов мне удается запасти более 70 кВт тепловой энергии и это обходится где-то в 190 Р.

9 кВт

составляет мощность ТЭНа в буферной емкости

В качестве теплоносителя, то есть жидкости, которая циркулирует в системе отопления, у меня используется вода. Иногда в частных домах вместо воды заливают антифриз, но это более дорогой вариант и он больше подходит, например, для дач, где зимой не живут: антифриз точно не замерзнет в трубах, и их не разорвет из-за перепадов температур.

Так выглядит система отопления и водоснабжения в моем доме. Бак слева нагревается ТЭНом и в течение дня запасенная энергия используется в теплых полах

Плюсы и минусы теплых полов

О то, что лучше, теплые полы или радиаторы, сломано немало копий. Оба варианта имеют достоинства и недостатки. И если вам тяжело сделать выбор, всегда можно совместить обе системы.

Вот аргументы в пользу теплых полов.

Равномерное распределение тепла. Больше тепла у ног, а менее нагретый воздух — на уровне головы. Принцип как в известной народной мудрости: «держи голову в холоде, ноги в тепле».

Экономичность. Часто теплые полы более эффективны, особенно если они питаются от возобновляемых источников энергии: тепловые насосы, солнечные батареи, ветровая энергия. Жидкость в теплых полах достаточно подогреть до +30 °C, а в батареях ее температура может доходить до +70 °C. КПД теплых полов выше.

Скрытый монтаж. Батареи занимают пространство под окнами, многим не нравится их внешний вид. Бывает, на батареи вешают декоративные сеточные экраны, но это только ухудшает теплообмен, а выглядит на любителя. Теплый пол в доме незаметен.

НОВЫЙ КУРС

Курс о больших делах

Разбираемся, как начинать и доводить до конца масштабные задачи

Покажите!

А вот минусы теплых полов.

Сложности с ремонтом. Трубы теплого пола, например, от финской компании Uponor или немецкой Rehau прослужат не менее 50 лет. Но если использовать менее качественные трубы или нарушить технологию монтажа, отремонтировать теплый пол, который уже залили цементом, будет очень тяжело. Радиаторы ремонтировать гораздо проще: потекший можно просто снять и поставить новый. Если все продумано, не придется даже сливать систему отопления.

Невозможность сверлить пол. Даже если знаешь схему укладки труб, не хочется лишний раз рисковать и ненароком повредить трубу. Если надо закрепить унитаз или шкаф, придется использовать жидкие гвозди.

Дороговизна. В сравнении с радиаторами теплый пол стоит дороже, а рассчитать и смонтировать его сложнее.

Сложности при монтаже в уже готовом здании. Водяные теплые полы лучше всего закладывать на этапе строительства дома. В уже эксплуатируемом здании гораздо проще поставить радиаторы, чем заново заливать стяжку. Например, на даче, которая отапливалась печью и к которой подвели газ, проще, быстрее и дешевле установить радиаторы.

Насчет того, какой способ отопления более здоровый, однозначного мнения нет. С одной стороны, радиаторы создают циркуляцию воздуха и поднимают пыль. С другой — я неоднократно слышал мнение, что теплые полы тоже поднимают пыль и аллергики хуже чувствуют себя при таком варианте отопления.

Радиаторы создают конвекцию: движение воздуха по всей комнате через батарею. Теплый пол просто излучает тепло снизу вверх

Электрические и водяные теплые полы

Водяные теплые полы — это гибкий трубопровод, который замурован в полу. По этим трубам непрерывно циркулирует подогретая жидкость.

Существуют также электрические теплые полы: в них нет воды, а подогрев происходит за счет электричества и «напрямую», без котлов и буферных емкостей.

По конструкции выделяют два типа электрических полов:

  1. Кабельные. Их кладут в слой плиточного клея или стяжку.
  2. Пленочные. Их кладут под напольное покрытие, например под ламинат. Такой пол еще излучает инфракрасные лучи, благодаря чему обогреваются стоящие на полу предметы.

В электрополах также ставят термодатчик и терморегулятор. Они позволяют устанавливать нужную температуру и экономить на электричестве: как только пол прогреется до нужного значения, нагрев выключится.

Электрические теплые полы — более дорогостоящее решение, чем водяные, особенно в эксплуатации. В среднем 10 м² электрического пола потребляют в час 1,5 кВт электроэнергии, а на дом площадью 100 м² может даже не хватить стандартной выделенной для дома электрической мощности в 15 кВт.

Поэтому электрические теплые полы обычно используют локально, как дополнительный отопительный элемент на небольшой площади. Например, в ванной или на лоджии.

Для сравнения: 1100 Р стоит 1 м² нагревательного мата для теплого пола. А монтаж 1 м² электрического теплого пола стоит 350 Р.

Главное преимущество водяной системы перед электрической — ее можно использовать с любым источником отопления. Жидкость в трубах можно подогревать в газовом или электрическом котле, камине с водяным теплообменником, тепловым насосом, солнечными батареями.

Более того, разные источники отопления для водяных теплых полов можно комбинировать, чтобы они работали параллельно. Например, вы используете газовый котел, но решили затопить камин, который имеет водяной теплообменник и встроен в общую систему отопления.

Тогда огонь в каминной топке будет не только выполнять эстетическую функцию, но и подогревать пол, а газовый котел на время отключится. Также в эту систему может быть встроен электрический котел как резервный источник тепла на случай, если с газом что-то случится.

Электрический теплый пол — это такой же электроприбор, как холодильник или телевизор. Мощности проводки должно хватать, чтобы такой теплый пол исправно работал. Чем большую поверхность вы собираетесь покрыть теплым полом, тем больше нужно мощности. Источник: market.yandex.ru Инфракрасные пленочные полы. Самый дешевый из тех, что выбирают покупатели, стоит 3000 Р за 1 м² и расходует 170 ватт на 1 м². Чтобы обогреть комнату площадью 40 м², потребуется запас мощности в 6,8 кВт — почти половина от стандартных 15 кВт, которые выделяют для частных домов энергетики. Источник: market-yandex.ru

Где можно и нельзя делать теплые полы

Ограничения на применение теплого пола. Обустроить водяные теплые полы в квартире с центральным отоплением сложно.

По жилищному кодексу запрещено самостоятельно вносить изменения в схемы инженерных коммуникаций квартиры. Прямой запрет на это есть также в постановлении правительства Москвы.

Запрет связан с тем, что встраивание водяного теплого пола влияет на работу отопления по всему стояку многоэтажного дома. Тепловой баланс между квартирами может нарушиться: у всех соседей ниже квартиры с теплым полом возможно снижение давления в трубах, батареи будут хуже прогреваться.

Кроме того, в случае неисправности теплого пола велика вероятность затопить соседей.

За нелегальное устройство теплого пола можно получить судебный иск от УК или ТСЖ, и суд обяжет демонтировать систему.

Но внести изменения в систему обогрева квартиры все же можно, если добиться разрешения от ЖКХ и теплосетей. На практике это удается только в домах с автономным отоплением.

Электрические теплые полы не запрещено устанавливать в квартире и их монтаж не нужно согласовывать, главное — чтобы проводка справилась.

Также существует ряд стандартов ГОСТ для каждого типа напольного покрытия и к клеевым смесям.

Проектирование и расчет теплых полов

На этапе проектирования дома делается теплотехнический расчет. Это нужно в том числе чтобы понять теплопотери, то есть сколько тепла теряет дом при холодной погоде. Например, показатель теплопотерь моего каркасного дома площадью 140 м² — 9 кВт. Это 64 Вт на 1 м².

Расчет делают для самой холодной пятидневки в году для конкретного региона — в моем случае при −26 °C на улице. При этом внутренняя температура в жилых помещениях принималась за +22 °C, в ванной комнате — за +25 °C, в нежилых помещениях, у меня это топочная, — за +20 °C.

Проектирование системы отопления лучше доверить специалистам, но можно сделать и самостоятельно, воспользовавшись примером детального расчета водяного теплого пола.

Здесь я не буду вдаваться в технические детали и только обозначу основные моменты.

Расчет теплого пола производится исходя из теплопотерь, при этом необходимо посчитать теплопотери всех контактирующих с улицей конструкций: стен, окон и дверей.

Чтобы учесть весь «пирог» стены из нескольких слоев различных материалов, удобно воспользоваться теплотехническим калькулятором.

Учебно-методические указания по теплотехническому расчету ограждающих конструкций — Московский архитектурный институтPDF, 1,7 МБ

Теплотехнический калькулятор для ограждающих конструкций

В результате мы узнаем удельные теплопотери на 1 м² площади. Если значение теплопотерь превышает 100—150 Вт на м², отопление только теплым полом нежелательно: дополнительно к нему нужны батареи. Дело не в том, что теплый пол не справится с нагревом, а в том, что его придется делать настолько горячим, что ходить по такому полу будет неприятно.

Максимальные значения температуры на поверхности пола для комфортного пребывания

Максимальная температура Где
+26 °C Жилые помещения с длительным пребыванием людей, согласно СНиП 41-01-2003
+27 °C Если на полу покрытие из натурального дерева, паркета, ламината
+29 °C Жилые помещения с длительным пребыванием людей, согласно европейским нормам
+33 °C Для ванных комнат, душевых, бассейнов
+35 °C Полоса шириной 0,5 м по периметру помещений с временным пребыванием людей

Макс. температура

Где

+27 °C

Если на полу покрытие из натурального дерева, паркета, ламината

+29 °C

Жилые помещения с длительным пребыванием людей, согласно европейским нормам

+33 °C

Для ванных комнат, душевых, бассейнов

+35 °C

Полоса шириной 0,5 м по периметру помещений с временным пребыванием людей

Источник: home-engineering.net

Помимо потерь тепла, стоит также учесть, откуда оно поступает: например, от полотенцесушителя в ванной или от постоянно работающих электроприборов.

При расчете площади помещения, где будет проходить теплый пол, обычно вычитают место под встроенной мебелью, где циркуляции воздуха нет. Например, если в комнате предполагается шкаф-купе, под ним пол греть не нужно. Но трубу стоит заложить под мебелью, которую потом вы можете переставить. Если вы, например, не уложите трубу под кроватью, а в будущем переместите кровать в другое место, у вас появится неотапливаемый квадрат пола.

Как выбрать трубы для теплого пола

Для водяного теплого пола можно использовать различные виды труб диаметром 16—20 мм. Вот самые популярные варианты.

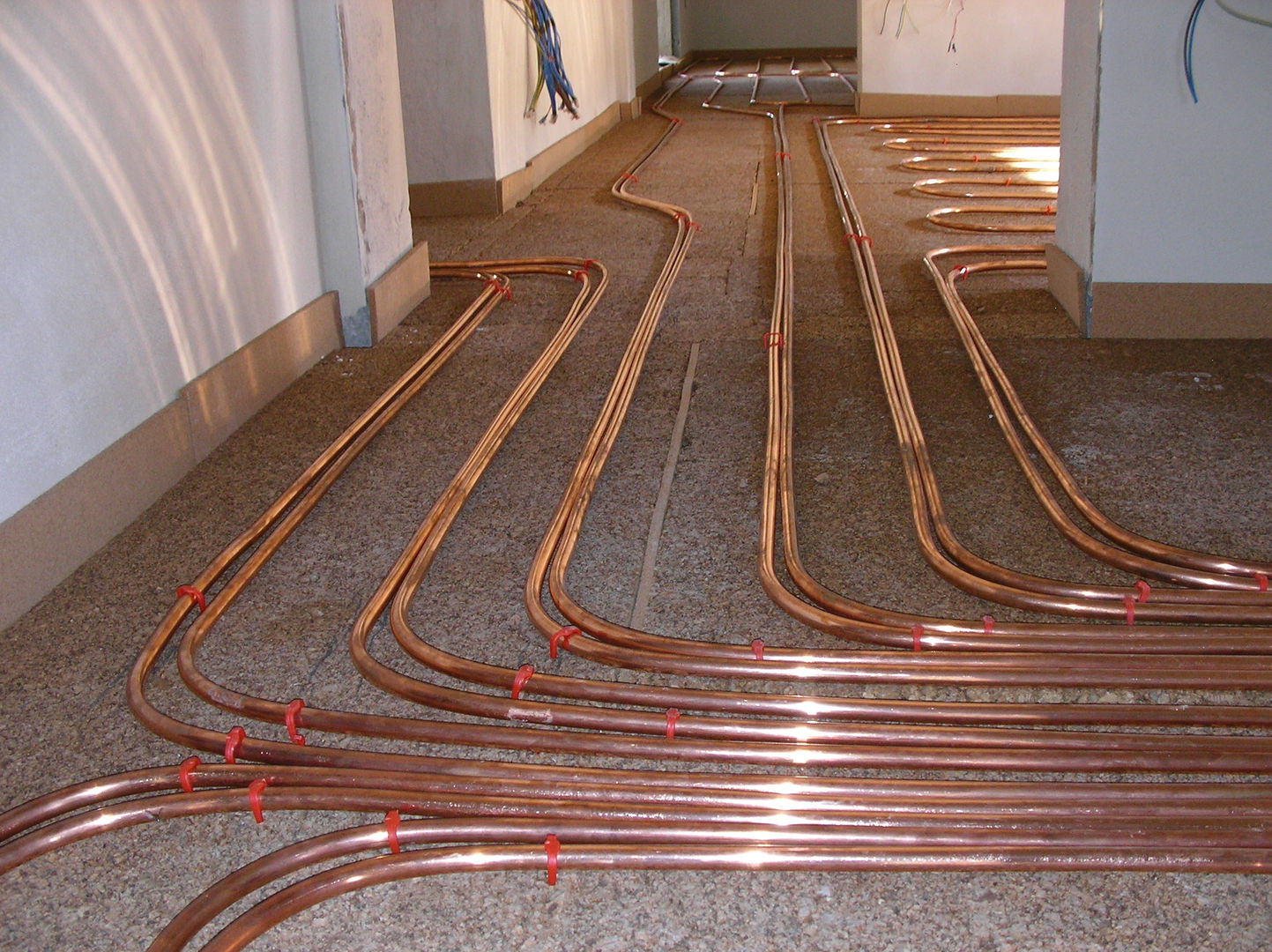

Медные — из старого и проверенного материала. Основное его преимущество — долговечность. Недостаток — высокая цена, от 400 Р за погонный метр. Также медь чувствительна к жесткости и кислотности воды, и срок службы теплого пола из-за этого может уменьшиться.

Металлопластиковые трубы — стандартное решение для радиаторной системы, используется и для теплых полов. Это недорогие трубы — 35—47 Р за погонный метр. Трубы не подвержены коррозии, у них гладкая внутренняя поверхность, что исключает наслоение отложений в трубе.

Трубы PEX — из поперечно сшитого полиэтилена. В зависимости от способа изготовления такие трубы обозначают PEX-a, PEX-b, PEX-c и PEX-d. Это современный, прочный материал, который не подвержен коррозии и действию агрессивных химических веществ. Трубы обладают так называемой молекулярной памятью — после экстремальных загибов и заломов труба восстанавливает свою исходную форму, что облегчает монтаж. Цена за погонный метр трубы PEX-a марки Valtec диаметром 16 мм — 70 Р, 20 мм — 110 Р.

Трубы из полиэтилена повышенной термостойкости — PERT. Бюджетный и популярный вариант: порядка 30 Р за погонный метр трубы 16-го диаметра и 40 Р — 20-го диаметра. Но у этого материала есть ряд минусов: он менее стойкий к перепадам температуры и давления, восприимчив к качеству жидкости, не обладает молекулярной памятью.

В своем доме я использовал трубы PEX-a 20-го диаметра с кислородным барьером EVOH — это дополнительный наружный слой, который предотвращает попадание молекул кислорода внутрь и, следовательно, препятствует коррозии металлических элементов в системе отопления.

Схемы укладки труб водяного пола

Шаг укладки трубы, то есть через какое расстояние друг от друга она кладется, ее диаметр и температуру жидкости вычисляют исходя из проектной мощности теплого пола на 1 м².

Например, при шаге укладки 20 см на каждый 1 м² площади пола в среднем будет приходиться по 5 погонных метров трубы. Прогрев пола на этом участке будет лучше, чем на такой же площади при шаге 30 см. Приблизительная зависимость шага укладки и мощности указана ниже.

Важно также постараться запроектировать все ветки теплого пола примерно одной длины, и чтобы длина каждой не превышала 100—120 погонных метров. Оптимальная длина одной ветки для труб 16-го диаметра — 80 м, для 20-го диаметра — 100 м. При таких параметрах не будет сильных потерь давления в трубах, а жидкость будет циркулировать исправно. Если длина ветки получается больше 100 м, лучше разбить ее на несколько.

Соответствие шага укладки трубы и мощности теплого пола на 1 м²

Шаг укладки трубы Тепловая энергия
30 см до 50 Вт/м²
20 см 50—80 Вт/м²
15 см от 80 Вт/м²

Шаг укладки трубы

Тепловая энергия

30 см

до 50 Вт/м²

20 см

50—80 Вт/м²

15 см

от 80 Вт/м²

Есть два основных способа укладки труб — улитка и змейка, причем для второй есть несколько вариаций.

Улитка. Наиболее популярный и эффективный вариант с точки зрения энергопередачи. В этом случае горячая жидкость сначала проходит по периметру помещения, а затем идет к центру комнаты. Улитка дает равномерное распределение тепла, так как трубы подачи и обратки чередуются.

Также преимущество улитки — трубу можно укладывать с частым шагом от 10 мм, так как все повороты трубы, кроме изгиба в самом центре, имеют угол 90 градусов.

Змейка. Основное преимущество — простота укладки. Петля идет последовательно от стенки до стенки с поворотами на 180 градусов. Оптимальный шаг укладки — 20—30 см.

Самый существенный недостаток — может ощущаться разница температур в разных концах помещения, и чем длиннее помещение, тем выше риск появления такой проблемы. Ведь в одной части поступает горячая жидкость, а к концу контура она остывает.

Сгладить этот недостаток помогает укладка двойной змейкой. В этом случае участки подачи и обратки чередуются.

Существует еще один способ укладки — угловая змейка. В этом случае начало ветки концентрируется вдоль наружных стен с окнами.

Способ укладки змейкой более простой, но может создавать ощутимый перепад температур в разных частях помещения. Двойная змейка и улитка исключают этот недостаток, но укладывать трубы сложне План раскладки труб теплого пола на первом и втором этаже моего дома. Вокруг камина на первом этаже пришлось разложить трубу змейкой, чтобы обойти его со всех сторон. На первом этаже у меня получилось шесть веток теплого пола, а на втором этаже — четыре ветки

Коллекторная группа и узел смешения

Коллекторная группа, она же коллектор или «гребенка», распределяет жидкость по разным контурам — веткам — теплого пола. Обычно для каждой комнаты пускают свой контур, на втором этаже у меня так и сделано: четыре контура на три комнаты и один санузел.

Если контур получается слишком длинным, его разделяют на несколько, и тогда в одном помещении может быть несколько контуров. Так, на первом этаже у меня шесть контуров на общее пространство гостиной и кухни.

Кроме того, на коллекторе стоит узел смешения: с его помощью можно уменьшить или увеличить температуру жидкости, которая идет на контуры. Также для каждого контура на коллекторе можно регулировать количество пропускаемой жидкости и таким образом отрегулировать температуру в каждой комнате: например, законсервировать гостевую комнату, где никто не ночует, установив там минимальную температуру в +10—15 °C.

В моем случае вода нагревается в буферной емкости до +90 °C. А в полы подается около +30 °C. Узел смешения контролирует, чтобы в контурах постоянно циркулировала вода заданной температуры, и как только температура снижается, устройство подмешивает горячую воду из большой емкости. Поэтому жидкость в системе всегда одной температуры.

Также к каждому контуру на втором этаже я подвел электрические кабели, чтобы потом настроить блоки управления, через которые можно будет задавать температуру воздуха. Блок управления должен подавать сигнал на сервоприводы — механизмы, которые будут регулировать на коллекторе количество подаваемого теплоносителя в каждую ветку.

Коллекторная группа первого этажа. Циркуляционный насос один — качает на оба этажа. На этом фото магистраль, идущая на второй этаж, еще не подключена Коллектор на втором этаже имеет четыре контура

Теплый пол в бетонной стяжке

Мой фундамент — утепленная шведская плита. Это подразумевает разведение труб теплого пола внутри стяжки еще на этапе строительства фундамента.

Толщина стяжки пола в моем случае — 10 см, под ней расположено еще 20 см пенопласта: он нужен, чтобы тепло не уходило в землю. На весь первый этаж площадью 90 м², который оформлен единым пространством, у меня получилось шесть веток теплого пола. Способ монтажа — улиткой.

Трубы укладывались прямо на арматурный каркас, который рабочие приподняли на пластиковых креплениях. Таким образом трубы оказались прямо в середине стяжки. Перед тем как заливать фундамент, мы загнали в трубы воду под давлением 3,5 бара, чтобы бетон своей массой не деформировал их.

Позже поверх стяжки залили выравнивающий слой и постелили керамогранит.

Теплый пол по деревянным лагам

Это устройство теплых полов «сухим» методом, когда не предполагается заливка стяжки. Трубы укладываются между досками или другим материалом, а сверху накрываются плитами с хорошей теплопроводностью — обычно ГВЛ или ЦСП.

Часто для легкого монтажа используются специальные пенопластовые маты, но это дорого. Плюс я, например, стараюсь избегать использования пенопласта внутри дома.

Для лучшего распределения тепла по поверхности пола трубы монтируются вместе с металлическими пластинами, чья задача — увеличить площадь и эффективность теплопередачи.

Такой теплый пол я делал сам на втором этаже своего дома. В качестве основания использовал фиброцементные плиты «Гринборд» толщиной 25 мм, которые остались у меня от других работ.

Труба PEX также осталась после заливки фундамента. На второй этаж у меня ушло порядка 300 метров трубы, и после этого осталось еще около 400 метров — в свое время я их купил с большим запасом. Эти остатки я в итоге продал на «Авито» за 5000 Р.

Укладывал трубы змейкой — самым простым вариантом. Я выбрал шаг укладки 25 см, так как трубу 20-го диаметра сложно сгибать. Теплораспределительные пластины в количестве 150 штук я заказал в Москве по 155 Р за штуку.

23 250 Р

стоили теплораспределительные пластины

Было сложно найти их под 20-ю трубу, в основном они выпускаются под 16-й диаметр.

Поверх плит «Гринборд», внутри которых скрылись теплые трубы, я уложил листы ГВЛ толщиной 10 мм, затем постелил подложку, а на нее ламинат. Только в ванной комнате сделал иначе: ЦСП 20 мм, потом керамогранит.

На втором этаже получилось четыре ветки теплого пола. Коллектор для них установлен также на втором этаже — в ванной.

Сколько стоит обустройство водяного теплого пола

Стоимость моего теплого пола на первом этаже тяжело посчитать, так как он смонтирован при заливке фундамента и вошел в его стоимость. В 2012 году фундамент мне обошелся в 680 000 Р, включая работы по укреплению склона и обустройству геоколлектора для теплового насоса.

Текущие цены на монтаж водяного теплого пола в бетонной стяжке — от 860 Р за 1 м².

Когда я узнавал цены на устройство теплого пола сухим методом, мне называли цену в 600 Р за м². Площадь пола на втором этаже у меня составляет 75 м², то есть заплатить за работу мне бы пришлось 45 000 Р.

Я решил сэкономить эту сумму и проделал работы самостоятельно. Часть материалов у меня уже были — трубы PEX и плиты «Гринборд». Остальное пришлось докупать.

Потратил на материалы для теплого пола сухим методом 45 500 Р

Материалы Цена
Теплораспределительные пластины 23 250 Р
20 листов ГВЛ 10 мм 14 350 Р
3 листа ЦСП 20 мм 7900 Р
Плиты «Гринборд» Остались от других работ
Трубы PEX Остались от других работ

Материалы

Цена

Теплораспределительные пластины

23 250 Р

20 листов ГВЛ 10 мм

14 350 Р

3 листа ЦСП 20 мм

7900 Р

Плиты «Гринборд»

Остались от других работ

Трубы PEX

Остались от других работ

Запомнить

  1. Теплые полы бывают водяные, на основе электрического кабеля и пленочные с ИК-излучением. Водяные дешевле в эксплуатации, но сложнее в монтаже.
  2. Водяные теплые полы можно использовать как в качестве основного источника отопления в доме, так и дополнительно к радиаторному отоплению. В первом случае важно, чтобы расчетные теплопотери 1 м² помещения не превышали 100 Вт.
  3. Трубы теплого пола обычно закладывают в бетонную стяжку, но существует и сухой способ монтажа по деревянным балкам — с использованием теплораспределительных пластин.

Трубы для водяного теплого пола

В скором времени планирую делать водяной теплый пол. Подскажите, какие трубы для этого использовать? Мнения моих знакомых расходятся – одни советуют металлопластик, другие полипропилен. Что из них выбрать? Или взять что-то другое?

У меня к автору возникает сразу встречный вопрос-совет – самостоятельно ли вы будете заниматься устройством “теплого пола”?

По задаваемым вопросам видно, что вы не являетесь профессионалом в данной области строительства. Как показывает практика, правильная и надежная работа теплого пола связана не только с правильно выбранными материалами и оборудования, но и от неукоснительного соблюдения технологии монтажа.

Если первое можно для себя раскрыть, ознакомившись с многочисленными статьями и задав вопросы менеджерам на сайтах строительных компаний, то качественный монтаж зачастую под силу только опытным специалистам-монтажникам. Мой совет – доверить квалифицированную работу профессионалам! А о применении различных труб в технологии “теплого пола” я попытаюсь доступно изложить.

Какие бывают виды труб

Если рассматривать теплый пол бытового назначения (в квартирах, жилых домах, и пр.), как в вашем случае, то применение труб почти всегда стандартное: либо полиэтиленовая (ее еще называют полимерной или сшитый полиэтилен), либо металлопластиковая труба (металлополимерная труба).

Полиэтиленовая труба производства Rehau

Металлопластиковые трубы нельзя назвать полиэтиленовыми, так как полимер выполняет в большей степени защитные функции основного прочного компонента – алюминия. Внутренний защитный слой препятствует воздействию теплоносителя, являющегося для металла агрессивной средой, а наружный предотвращает пагубное влияние факторов извне.

Выбор труб для монтажа теплого пола

Какую из этих труб выбрать для монтажа водяного теплого пола? По своим прочностным характеристикам и надежности в эксплуатации они не будут сильно отличаться друг от друга. Однако, исходя из своей практики, могу сказать, что обе унифицированные для всех видов отопления трубы при устройстве теплых полов использовать можно, но профессионалами не рекомендуется. Объясню почему.

Металлопластиковя труба Valtec в разрезе

Полиэтиленовые трубы из-за особенностей структуры материала имеют очень низкую для такого вида отопления теплопроводность. Не отличается хорошей теплоотдачей и обычная металлопластиковая труба. Технические характеристики стандартных труб предполагают транспортировку теплоносителя до источника теплоотдачи (например, радиатор отопления). Теплый водяной пол же предусматривает передачу тепла от стенок труб покрытию.

Таким образом, целесообразнее всего будет применить специально разработанную для теплых водяных полов трубу. Обычно она, как и металлопластиковая, выполнена на основе алюминия, но с принципиальным отличием: внешний и внутренний слои выполнены из полимерного материала с повышенной теплопроводностью.

На рынке материалов для устройства теплых полов представлены также специальные полиэтиленовые трубопроводы, конструкция которых имеет так называемый кислородный слой. Внешний кислород благодаря этому слою не способен проникать в воду и ускорять коррозию элементов системы отопления, что повышает ее долговечность и надежность эксплуатации.

Структура трубы с кислородным слоем

Эти трубы изготавливаются по дорогостоящей технологии сшитого полиэтилена, вследствие чего, на фоне металлопластиковых конкурентов, выделяются более высокой ценой. Из-за этого алюминиевые трубы получили большее распространение. Удобство монтажа и той и другой трубы для водяного теплого пола находится на достаточно высоком уровне, хотя технология укладки немного отличается.

Можно сказать, что обе специальные для напольного отопления трубы неплохо переносят эксплуатацию. И при выборе материала и торговой марки придется полагаться, в основном, на размеры кошелька. Также, нужно остерегаться подделок! Успехов Вам!

Справочник по трубам для водяного теплого пола

Вы думали о том, чтобы попробовать систему водяного теплого пола Snug? Сейчас прекрасная возможность! Просто отправьте нам свои расценки на водяные теплые полы, и мы подберем их!* Узнайте больше здесь…

Электрические теплые полы Регуляторы отопления Водяные теплые полы

Время соревнований!

Мы ищем СОВЕРШЕННУЮ #SnugSnap! Если вы только что завершили установку UFH, приобрели продукт Snug у продавца или просто просматриваете нашу брошюру, мы хотим видеть ваши снимки! Узнайте больше и что можно получить здесь…

Электрические теплые полы Регуляторы отопления Водяные теплые полы

Развенчание мифов о теплых полах

, тогда не смотрите дальше. Стивен Данн, наш доктор медицинских наук, здесь, чтобы развенчать все мифы об этом. Подробнее здесь…

Теплые полы электрические Регуляторы отопления Теплые полы водяные

Утепление к зиме с помощью Snug: как монтажнику подготовиться к сезону

Осень не за горами — а это значит, что у установщиков будет намного больше работы.Поэтому мы сотрудничаем с PB Plumber и Andy Cam, чтобы дать вам их лучшие советы по подготовке к пиковому сезону! Подробнее здесь…

Электрический теплый пол Водяной теплый пол

Сопряжение Wi-Fi-термостата SnugStat и SnugStat Duo Wi-Fi-термостата с приложением SnugStat

Мы всегда ищем способы улучшить наши продукты, чтобы сделать их максимально удобными для пользователя, поэтому мы увеличили количество способов, с помощью которых вы можете подключить Wi-Fi-термостат SnugStat и SnugStat Duo Wi-Fi к приложению SnugStat.Подробнее здесь…

Электрические теплые полы Регуляторы отопления Водяные теплые полы

ОБНОВЛЕНИЕ COVID-19 — Мы открыты!

Здесь, в Snug, мы по-прежнему открыты и здесь для вас, для всех ваших потребностей в водяном и электрическом напольном отоплении, а также для интеллектуальных термостатов и требований к обогреву. Подробнее читайте здесь…

Электрический теплый пол Регуляторы отопления Водяной теплый пол

Теплый теплый пол – пошаговая инструкция по установке

Введение

В то время как многие из доступных электрических систем идеально подходят для установки в одной комнате, когда речь идет о более крупных проектах, мокрый пол с подогревом часто является лучшим выбором.

Системы мокрого теплого пола могут потребовать немного больше времени на планирование, чем их электрические аналоги, но многие считают, что усилия того стоят.

Единственным недостатком системы UFH с подачей воды является дорогостоящая установка. Но что, если бы вы могли установить его самостоятельно? Вы значительно снизите стоимость и сможете получать более дешевые счета с момента завершения работы.

Хорошо звучит? Тогда давайте к этому.

Шаг 1 – Подготовка

Прежде всего убедитесь, что у вас есть все необходимые чертежи САПР и руководства по эксплуатации, прежде чем начать. Это руководство предназначено для того, чтобы дать вам представление о процессе, поэтому его не следует использовать вместо рекомендаций производителя или дизайнера.

Для начала вам нужно определить местонахождение коллектора системы. Если вы устанавливаете систему для одной комнаты, например, в зимнем саду, вы можете оставить коллектор в той же комнате.

Однако для более крупных многокомнатных систем необходимо будет провести некоторые трубопроводы через дверные проемы или стены, поэтому важно точно знать, где будет располагаться коллектор.Все должно быть на вашем чертеже САПР, поэтому обратитесь к нему, если вы не уверены.

Если проектировщик предполагает прокладку труб сквозь стены, самое время просверлить отверстия. Помните, что вам нужны двойные отверстия по количеству петель в комнате – одно отверстие для подачи, другое для обратки.

После того, как все отверстия просверлены, пол необходимо тщательно подмести и очистить от пыли и мусора. Любые острые выступы или вмятины на сплошном черновом полу необходимо срезать, отшлифовать и зашпаклевать, прежде чем приступать к укладке изоляции.

Для деревянного основания пола убедитесь, что все половицы закреплены и выровнены, прежде чем продолжить. При желании вы можете положить фанерный лист, чтобы помочь с этим.

Этап 2 – Изоляция

Укладка изоляции для системы водяного теплого пола — это само по себе работа, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, в котором подробно показано, что вам нужно сделать, чтобы начать работу.

Если вы еще этого не сделали, нажмите на наше руководство по установке изоляции, чтобы узнать, что вам нужно знать.

Шаг 3. Установите коллектор

Следуя расположению на чертеже САПР, закрепите коллектор на надежной стене, убедившись, что устройство установлено горизонтально. Коллекторы обычно устанавливаются на высоте не менее 600 мм от пола, чтобы трубы можно было легко установить без изгибов, когда придет время.

Также стоит помнить о положении вашего коллектора на будущее. Хотя спрятать его в угол сейчас может показаться хорошей идеей, когда дело доходит до обслуживания, вам понадобится много места вокруг устройства. Обеспечение легкого доступа сейчас может избавить вас от головной боли в будущем.

Подсоедините коллектор к существующей системе водоснабжения через насос и смесительный клапан, убедившись, что запорные краны находятся в закрытом положении. Если вы собираетесь использовать радиаторы, а также мокрый теплый пол, вам понадобится зональный клапан, чтобы вы могли отдельно контролировать оба метода нагрева.

Этап 4 – Крепление труб

Теперь, когда ваша изоляция и коллектор установлены, пришло время проложить трубопровод для вашей системы водяного теплого пола.Для того, чтобы трубопровод оставался прочно на месте во время стяжки, важно правильно закрепить трубы до начала процесса.

Для работы доступно множество различных вариантов, в том числе предварительно изолированные панели для позиционирования труб. Они укладываются как обычные изоляционные плиты, но они соединяются друг с другом и имеют встроенную систему крепления труб, что устраняет необходимость в зажимах. Тем не менее, наиболее популярной остается рукоятка, поэтому мы будем использовать ее здесь.

Расположите направляющие под углом 90° к предполагаемой укладке трубопровода.Самоклеящиеся направляющие хорошо работают, но не забудьте положить их, не удаляя предварительно бумажную подложку. Это позволит вам убедиться, что ваше расположение и интервалы правильные, прежде чем вы, наконец, приклеите их.

Вам также понадобится пакет скоб, когда вы начнете укладывать трубы.

Шаг 5 – Прокладка трубопровода

После того, как вы разложили направляющие, пора приступать к установке труб. Если у вас есть разработанная планировка, важно следовать ей, чтобы оптимизировать систему мокрого теплого пола.

Если у вас нет индивидуально разработанной компоновки, разместите трубопровод с интервалом примерно 200 мм, следуя змеевидной схеме (аналогично приведенной выше схеме) туда и сюда, оставляя достаточно места для того, чтобы труба могла вернуться на себя вдоль стена, что у входа.

Защелкивайте трубу в поручне ногами на ходу. Хотя всегда следует соблюдать осторожность при обращении с трубой, нажатие ногами не вызовет никаких проблем, если делать это осторожно.

Продолжайте, пока не доберетесь до самой дальней точки комнаты. Затем вы можете провести трубу вниз по каналу, который вы оставили, чтобы замкнуть цепь. Приступая к укладке трубы, не забудьте оставить достаточно труб, чтобы добраться до коллектора. То же самое относится и к завершению, чтобы вы могли завершить петлю.

В то время как поручни хорошо удерживают трубы на месте на прямых участках, изгибы труб требуют особого внимания. Вот тут-то и пригодится ваша сумка со скобами.Специально разработанные для этой работы скобы будут удерживать трубопровод, но не позволят стяжке проникать в изоляцию. Купите сегодня здесь.

Даже на прямых участках, если вы чувствуете, что трубопроводы могли бы оставаться на месте с небольшой дополнительной помощью, закрепите их булавками. Лучше перестраховаться, чем сожалеть.

Некоторые макеты не будут такими простыми, как приведенный выше. В больших помещениях потребуется несколько контуров, так как максимальная длина трубопровода для одного контура составляет 120 метров (многие советуют ограничить ее до 100 метров).Если это так, действительно стоит сделать чертеж САПР, чтобы вы могли получить наиболее эффективную компоновку для вашей системы.

Также стоит помнить, что каждый контур должен состоять из одного непрерывного отрезка трубы. Создание соединений на самом деле просто напрашивается на неприятности.

Если у вас есть несколько труб, выходящих через дверной проем, это может создать горячую точку, где все они будут объединены в одно небольшое пространство. Чтобы избежать этого, вы можете просто заглушить чередующиеся трубы, чтобы обеспечить степень разделения между каждой из них, когда они выходят из комнаты.

Точно так же важно не забыть надеть муфту на все трубы, которые будут выходить из стяжки. Невыполнение этого требования может привести к разрыву труб. С этой задачей отлично справится обычный трубопровод.

Шаг 6 – Подсоединение трубопровода к коллектору

Убедитесь, что все концы труб аккуратно обрезаны с помощью трубореза, что обеспечит наилучшую фиксацию. Использование пилы или канцелярского ножа оставит неровную поверхность — определенно не то, что вам нужно, когда вы пытаетесь создать печать.После того, как все трубы обрезаны до нужной длины, вы можете приступить к их подключению к коллектору.

Возьмите свой первый кусок трубы и наденьте гайку и компрессионное кольцо на верхнюю часть трубы. Затем, крепко удерживая трубу, вдавите стойку шланга до плотного прилегания. Как только это будет на месте, вы можете вставить трубу и шланг в клапан в нижней части коллектора и затянуть гайку.

Убедитесь, что вы продолжаете оказывать давление до тех пор, пока гайка не будет затянута вручную, чтобы труба была правильно зажата, затем завершите работу гаечным ключом.Хотя хорошая фиксация, безусловно, важна, не менее важно не затягивать гайку слишком сильно. Одного оборота должно хватить.

Повторите процесс для всех контуров, убедившись, что каждый из них подключен как к подаче, так и к возврату для данного конкретного контура.

Этап 7 – Промывка, заполнение и создание давления

Дважды проверьте, что запорные клапаны закрыты, затем подсоедините шланги к точкам заполнения и слива на коллекторе. Наполнитель должен быть подключен к водопроводному крану, а слив должен иметь достаточный дренаж для отвода лишней воды.

Перед открытием клапанов на точках заполнения и слива убедитесь, что все клапаны контура закрыты. Вы делаете это, поворачивая колпачки декоратора на коллекторе по часовой стрелке до упора.

Регулируемые балансировочные клапаны должны поставляться в выключенном положении, но их тоже стоит дважды проверить, так как важно, чтобы мы промывали только один контур за раз.

После того, как все перекрыты, откройте регулируемый балансировочный и контурный клапаны на самой дальней петле коллектора. Обычно это левая сторона коллектора, если смотреть на нее при установке, но если вы не уверены, обратитесь к руководству. Когда оба находятся в открытом положении, вы можете пропустить воду, открыв клапаны наполнения и слива.

Этот процесс удалит весь мусор из системы, а также очистит контур от воздуха. Как только у вас будет непрерывный поток воды из сливного отверстия, вы можете перекрыть этот контурный клапан, который должен немедленно остановить поток воды из сливного отверстия. Если вода продолжает течь, в системе все еще может быть воздух, поэтому откройте клапан и повторите попытку.

Когда вы довольны тем, что петля свободна от воздуха, выключите ее и откройте следующую, чтобы повторить тот же процесс. Продолжайте движение вдоль коллектора, пока все контуры не будут промыты и заполнены. Затем можно закрыть заливной и сливной краны и перекрыть подачу воды.

Теперь это не так, мы можем начать опрессовку системы. Некоторые коллекторы будут иметь встроенный манометр, в то время как другим потребуется резьбовое соединение (стандартный комплект, доступный во всех хороших магазинах сантехники или онлайн здесь).

Откройте все контурные и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и подсоедините насос для проверки давления к заливному патрубку. Поднимите давление до двух бар в течение 10 минут и проверьте на наличие утечек или падения давления. Если все в порядке, вы можете поднять давление до 10 бар и повторить проверки, сделанные ранее, еще на 10 минут.

Если все в порядке, давление можно сбросить до 6 бар , так как пора приступать к стяжке пола.Во время стяжки система должна оставаться под давлением.

Приступая к стяжке, следует иметь в виду, что давление на манометре, вероятно, увеличится. Это связано с тем, что песчано-цементная смесь нагревается по мере затвердевания, что приводит к расширению воды в трубах.

Этап 8 – Стяжка мокрого пола с подогревом

Как и в случае с изоляцией, стяжка является важной частью процесса, которому мы дали целое руководство. Взгляните, если вы хотите попробовать сделать стяжку своими руками. Если нет, есть много действительно хороших подрядчиков, которые придут и сделают работу за вас.

Если вы решили нанять подрядчика, обязательно расспросите его о времени отверждения и высыхания, поскольку оно может различаться в зависимости от типа используемых материалов.

Не следует использовать вашу влажную систему обогрева пола для ускорения процесса высыхания, так как это может привести к растрескиванию и ослаблению пола.

Шаг 9. Укладка напольного покрытия

Теперь, когда у стяжки было достаточно времени для отвердевания и высыхания, можно приступать к укладке напольного покрытия по вашему выбору.Какой бы тип напольного покрытия вы ни выбрали, этот этап всегда приносит наибольшее удовлетворение, поскольку вы, наконец, можете увидеть финишную черту впереди.

Шаг 10 — Включение и прогрев!

После терпеливого ожидания надлежащего высыхания стяжки и укладки пола вам не терпится запустить влажный теплый пол, чтобы вы могли похвастаться им перед друзьями и семьей. Однако сначала вам нужно будет проверить скорость потока и медленно ввести тепло в только что уложенный пол.

Начните с просмотра планов системы, чтобы определить желаемую скорость потока. Это будет варьироваться для каждой системы водяного теплого пола, поэтому важно, чтобы вы нашли свою и применяли ее в соответствии с инструкциями. Все коллекторы также имеют разные расходомеры, поэтому обратитесь к руководству по эксплуатации, чтобы проверить, как правильно выполнить эти регулировки.

В первый день включите систему на минимальное значение, обычно от 25° до 30°, и оставьте ее на этом уровне на 2–3 дня.Затем температуру можно медленно повышать в течение следующих нескольких дней, пока не будет достигнут желаемый уровень от 40° до 60° (в зависимости от пола и типа основания).

Как только вы достигнете нужной температуры, ваша работа будет завершена. Теперь вы можете сидеть сложа руки и наслаждаться всеми удобствами и экономией, которые приносит система мокрого теплого пола.



Не стесняйтесь присылать нам любые снимки, которые вы сделаете, следуя нашему руководству, возможно, вы попадете в наш Зал славы! Вы можете отправить нам свои фотографии через социальные сети или по электронной почте — мы не можем дождаться, чтобы увидеть их!



Преимущества низкопрофильного теплого пола при модернизации

Как и многие другие, этот веб-сайт требует использования файлов cookie.Мы хотим узнать, как наши клиенты используют этот магазин, чтобы предоставить им наиболее полезную информацию о наших комплектах для обогрева. Для этого нам требуется ваше согласие. Все данные будут собираться анонимно. Вы можете повторно отозвать свое согласие на использование этих файлов cookie в любое время. Дополнительную информацию о файлах cookie можно найти в нашей Декларации о защите данных и в выходных данных.

Настройки

Эти файлы cookie необходимы для бесперебойной работы нашего веб-сайта.

Имя Назначение Срок службы Тип Провайдер
CookieConsent Сохраняет ваше согласие на использование файлов cookie. 1 год HTML Веб-сайт
fe_typo_user Назначает ваш браузер сеансу на сервере. сеанс HTTP Веб-сайт
Имя Назначение Срок службы Тип Провайдер
_га Необходим для подсчета просмотров страниц и различения пользователей. 2 год HTML Google
_гид Необходим для подсчета просмотров страниц и различения пользователей. 1 день HTML Google
_gat_UA-15260754-1 Этот файл cookie не хранит никакой информации о пользователе.Он используется для ограничения количества запросов, которые должны быть сделаны к doubleclick.net. 1 минута HTML Google
Имя Назначение Срок службы Тип Провайдер
YSC Эти файлы cookie устанавливаются Youtube и используются для отслеживания просмотров встроенных видео. сеанс HTML Google
ПОСЕТИТЕЛЬ_INFO1_LIVE Этот файл cookie устанавливается Youtube. Используется для отслеживания информации о встроенных видеороликах YouTube на веб-сайте. 6 месяц HTML Google
Имя Назначение Срок службы Тип Провайдер
test_cookie Этот файл cookie устанавливается двойным щелчком. сеть. Цель файла cookie — определить, поддерживает ли браузер пользователя файлы cookie. 15 минута HTML Google
IDE Используется Google DoubleClick и хранит информацию о том, как пользователь использует веб-сайт, и любую другую рекламу перед посещением веб-сайта.Это используется для предоставления пользователям рекламы, которая имеет отношение к ним в соответствии с профилем пользователя. 14 месяц HTML Google

труб PEX | Пексхит

Трубка PEX

Pexheat предлагает трубы PEX для использования в системах напольного отопления и сантехники. Просмотрите наш каталог труб.

Почему трубы PEX

Трубы PEX отлично подходят для систем распределения питьевой воды, но с тех пор, как они появились на рынке, они произвели революцию в области напольного отопления. PEX изготовлен из сшитого (стабилизированного) полимера полиэтилена высокой плотности (HDPE). Или широко известный как PEX. HDPE плавится и непрерывно выдавливается в трубу. Трубы PEX являются гибкими, устойчивыми к накипи и хлору, не подвергаются коррозии и не образуют точечных отверстий, их быстрее монтировать, чем из металла или жесткого пластика, и они имеют меньше соединений и фитингов.Все трубки PEX, продаваемые на Pexheat.com, перед отправкой проходят тщательное тестирование. Некоторые из наших производителей также предоставляют гарантию «замены», если продукт выйдет из строя после установки. Вы можете чувствовать себя уверенно, используя трубу PEX при установке теплого пола или бытовой системы водоснабжения.

Трубка PEX для теплого пола

Теплый пол использовался на протяжении веков. Однако причиной сокращения использования лучистого обогрева пола в домах и других жилищах в 1900-х годах было то, что многие системы обогрева пола устанавливались с использованием медных или стальных труб.Эти системы напольного отопления вышли из строя из-за усталости металла или химической несовместимости с бетоном. Утечки часто было трудно или невозможно найти и исправить. Однако трубка PEX все изменила. В 60-х годах исследователи в Европе открыли новый полимерный материал, названный сшитым полиэтиленом, или сокращенно PEX. Ничто не сравнится с комфортом и теплом системы лучистого отопления в вашем доме, а водяные системы обогрева пола с использованием труб являются самыми доступными и простыми в установке.Системы теплого пола PEX нагревают помещение, пропуская горячую воду через трубы PEX, которые устанавливаются в бетонную плиту, крепятся под полом или устанавливаются в шпалах над полом. Трубки PEX для лучистого тепла созданы в соответствии с высокими стандартами ASTM и обычно в 2-3 раза превышают номинальные значения температуры/давления ASTM, указанные на трубках, и способны выдерживать значительные изменения температуры, которые требуются для системы обогрева пола.

Трубка PEX: преимущества и области применения

Трубка PEX очень проста в установке и очень экономична.Это дешевле, чем обычная медная сантехника, и имеет исключительный послужной список, когда речь идет о производительности и долговечности. Труба PEX имеет значительные преимущества по сравнению с обычными металлическими трубами, такими как медные, железные или свинцовые трубы. Он также может заменить системы труб из жесткого пластика. С момента запуска он получил очень положительные отзывы от архитектурных и строительных групп и быстро получил признание среди строительных компаний. В настоящее время это одна из наиболее часто используемых труб отопления в промышленности.Все клиенты более чем довольны эксплуатационными характеристиками и долговечностью труб PEX для систем подогрева пола, а также для бытовых водопроводных систем.

Трубки PEX: экономичные решения

Трубы PEX дешевле, чем другие материалы, используемые в лучистых полах. Например, цены на металлы всегда высоки и растут с каждым днем. С другой стороны, трубы PEX экономически выгодны, а время установки сравнительно меньше.

Благодаря великолепному сочетанию высококачественных труб PEX и отличного обслуживания, Pexheat является одной из самых известных компаний в отрасли по производству напольного отопления.

Трубы и трубопроводы | Подпольная труба

Труба для напольного отопления

Здесь, в магазине напольного отопления, мы поставляем широкий ассортимент труб для напольного отопления от Uponor и Warmus. Все они доступны в различных длинах, чтобы соответствовать требованиям вашей системы напольного отопления.

Трубы для теплых полов необходимы для мокрых систем теплых полов, также известных как водяные системы теплых полов.При установке системы водяного теплого пола под полом устанавливается ряд труб, а затем по этим трубам прокачивается горячая вода для обогрева пола. Затем это тепло поднимается вверх и нагревает пол, а также помещение, в котором установлен теплый пол.

Наши трубы для напольного отопления изготавливаются из сшитого полиэтилена, чтобы обеспечить наилучшие характеристики вашей системы напольного отопления.

Помимо систем напольного отопления, наши трубы также могут использоваться для общего водопровода, подключения радиаторов, распределительных сетей и стояков, а также использоваться как для горячего, так и для холодного отопления.

Низкопрофильная труба для теплого пола

Здесь, в магазине напольных покрытий, мы также предлагаем низкопрофильную трубу для теплого пола Warmus, которая идеально подходит для создания низкопрофильной системы теплого пола. Основное преимущество использования низкопрофильной трубы для вашей системы напольного отопления заключается в том, что она будет меньше влиять на новую высоту пола по сравнению с другими типами труб для напольного отопления. Низкопрофильная подпольная труба Warmus доступна в трех вариантах длины: 70 м, 140 м и 600 м.

Трубопровод для теплого пола

Мы также поставляем широкий ассортимент трубопроводов для теплого пола от компаний Uponor и Polypipe, известных брендов, когда речь идет о напольном отоплении.

Что такое трубопровод для теплого пола?

При соединении нескольких труб напольного отопления их можно сгруппировать с помощью кабелепровода, чтобы избежать избыточного нагрева в одном месте. Трубопроводы также можно использовать там, где трубы проходят из комнаты в комнату и где водопроводные трубы проходят сквозь стены, а также в качестве защиты труб теплого пола.

Дорого ли обслуживать водяной теплый пол? – Кухня

Водяные полы с подогревом обычно более энергоэффективны, чем радиаторы, и поэтому менее затратны в эксплуатации .Это связано с тем, что тепло, излучаемое системой «теплый пол», распределяется более равномерно, чем тепло от одного радиатора, поэтому система может использовать воду более низкой температуры.

Дешевле ли оставить все время включенным теплый пол?

Особенно в холодные зимние месяцы рекомендуется оставлять постоянно включенным пол с подогревом. Оставив систему подогрева пола включенной, вы получите более высокий уровень эффективности и более быстрое время прогрева.

Что дешевле сделать теплый пол электрический или водяной?

Водяной теплый пол обходится дешевле в расчете на квадратный метр, чем электрический теплый пол.Водяные системы нагреваются с использованием основного источника тепла в собственности (например, газового котла), и, как правило, дешевле обогревать дом с помощью радиаторов.

Сколько воды расходует теплый пол?

Клипса используется для систем теплого пола 1,5 м на кв.м площади пола. Для расчета содержания воды в нашей системе теплого пола используйте 0,12 л воды на метр трубы. Так, например, на 500 м трубопровода теплого пола размером 16 x 2 мм приходится 0,12 x 500 = 60 л воды в трубопроводе теплого пола.

Влажный теплый пол дешевле в эксплуатации, чем радиаторы?

Пол с подогревом легко монтируется в рамках графика строительства, а также является экономически эффективным, предлагая гораздо больше преимуществ, чем радиаторная система при сопоставимых эксплуатационных расходах. Вы даже можете сэкономить деньги на счетах за электроэнергию, поскольку пол с подогревом на 25% эффективнее, чем радиаторы.

Эффективнее ли оставить включенным пол с подогревом?

Если вы оставите отопление включенным, это повысит эффективность и время прогрева, а это означает, что вы с меньшей вероятностью будете чувствовать себя зябко в течение длительного времени.Хорошо построенную систему подогрева пола можно без проблем оставить включенной на весь день, во всяком случае, для вашего дома и имущества может быть лучше поддерживать одинаковую температуру.

Лучше ли постоянно включать подогрев пола?

Стоит ли оставлять пол с подогревом на весь день? Рекомендуется, чтобы в разгар зимы система «теплый пол» всегда была включена. Это связано с тем, что теплый пол может прогреться за два-три часа, поэтому лучше не отключать его полностью.

Что лучше водяной или электрический теплый пол?

Теплый пол с водяным подогревом Более мощная тепловая мощность, чем у электрических систем, а также намного более энергоэффективная, чем у радиаторных систем, и может полностью устранить необходимость в традиционных радиаторах в вашем доме.

Что лучше водяной или электрический теплый пол?

Системы с подачей воды, как правило, лучше подходят для использования на первом этаже и на больших площадях для достижения большей энергоэффективности. Они работают через серию труб, подключенных к вашему котлу, которые перекачивают нагретую воду в подпольные контуры.Они укладываются внутри или поверх чернового пола под отделкой пола.

Водяные полы с подогревом дорого эксплуатировать?

Сколько стоит эксплуатация теплого пола? Системы напольного отопления могут быть более энергоэффективными, чем другие формы центрального отопления, экономя ваши деньги на газе и электричестве. Электрические системы стоят менее 10 пенсов за квадратный метр, чтобы работать на полной мощности в течение шести часов.

Потребляет ли теплый пол много воды?

Системы водяного теплого пола Поскольку системы напольного отопления распределяют тепло более равномерно, чем радиаторы, они фактически используют воду с более низким нагревом, чем радиаторы. Следовательно, установка системы на водной основе непроста и, в отличие от электрических систем, не должна устанавливаться без посторонней помощи.

Какой оптимальный расход для теплого пола?

Они должны быть установлены в пределах от 1,5 л/мин до 2 л/мин для использования с бойлером и 1 л/мин для использования с тепловым насосом.

На какую температуру установить котел для теплого пола?

Для теплых полов требуется температура подачи 50°C на подаче и 40°C на обратке, поэтому использование UFH с конденсационным котлом идеально подходит для использования этого преимущества.

Установка теплых полов дороже радиаторов?

Теплый пол дороже радиаторов? Теплый пол дороже в установке, чем радиаторы, но намного дешевле с учетом эксплуатационных расходов. Это связано с тем, что «теплый пол» дает такую ​​же тепловую мощность при более низкой температуре.

Каковы недостатки теплых полов?

Теплый пол минус

  • Стоимость. Первоначальная стоимость может быть значительной, а установка системы может привести к серьезным потрясениям в вашем доме.
  • Время — пол с подогревом запускается дольше, чем радиатор, поэтому вам нужно использовать таймер, чтобы предсказать, когда вам нужно тепло в определенных комнатах.

Экономит ли пол с подогревом?

Лучистое отопление пола может помочь вам сэкономить деньги на счетах за электроэнергию, потому что это целевая форма тепла и не тратится впустую, как принудительное воздушное отопление в вашем доме. Поскольку лучистое отопление пола не должно работать так много, как принудительное воздушное отопление, вы сэкономите сотни долларов в год на счетах за электроэнергию.

Влажные или водяные системы подогрева пола

Описание



Выбор систем на мокрой основе:

Если вы рассматриваете возможность водяной или водяной системы подогрева пола. Система водяного теплого пола может располагаться практически под любым типом напольного покрытия; в том числе каменные, плиточные, деревянные или даже покрытые ковром поверхности.

Системы водяного теплого пола, представляющие собой комбинацию труб, подсоединенных к вашему котлу, обеспечивают циркуляцию теплой воды по всему полу для обогрева помещения.В качестве альтернативы вы можете подключить водяные трубы под полом к ​​солнечной системе нагрева воды, источнику воздуха или тепловому насосу, работающему от земли.

Почему UFH:

Energy Saving Trust утверждает, что водяное отопление пола, как правило, более энергоэффективно, чем радиаторы, и, следовательно, дешевле в эксплуатации. Тепло, излучаемое системой «теплый пол», распределяется равномерно, в отличие от одного радиатора. Это означает, что он может использовать воду более низкой температуры.

Мы можем предоставить различные системы в зависимости от вашего применения;

  • Система ретрофита, это низкопрофильная панельная система толщиной от 18 мм.
  • Обычная система труб, прикрепляемая к изоляции, а затем заливаемая стяжкой.
  • Мы также можем предложить индивидуальные системы, адаптированные к вашим индивидуальным потребностям.

Добавить комментарий

Ваш адрес email не будет опубликован.
