Врезка теплого пола в систему отопления: Как врезать теплый пол в ленинградку — основные нюансы проведения работ

4 схемы подключения водяного теплого пола

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

• там где вы находитесь постоянно (зал, спальня, кухня) — это 26С

• в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Спецификация материалов и оборудования

Она включает в себя:

• наличие радиаторов отопления с нагревом до 70-80С

• отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки.

Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

• простой монтаж

• доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

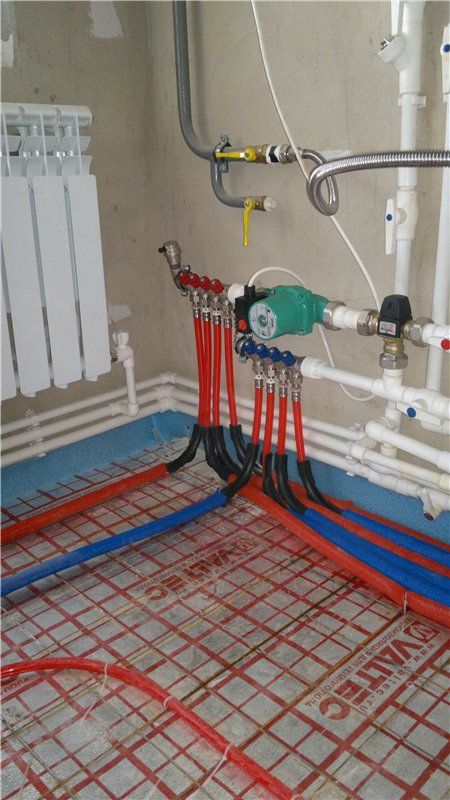

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

Спецификация материалов

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

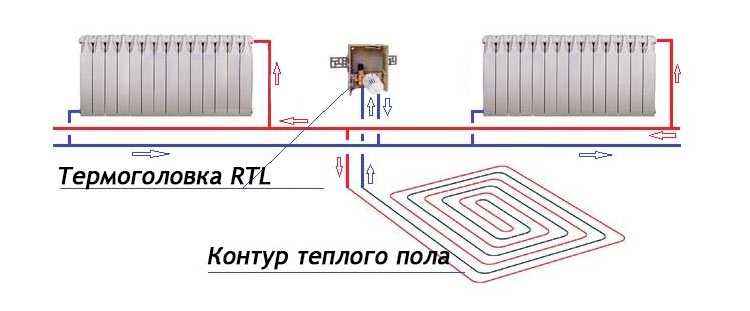

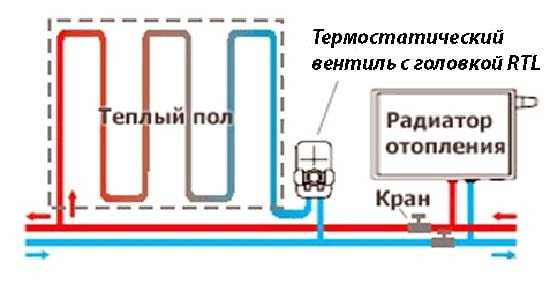

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т. п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

• ограничитель температуры теплоносителя

• ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате

• воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

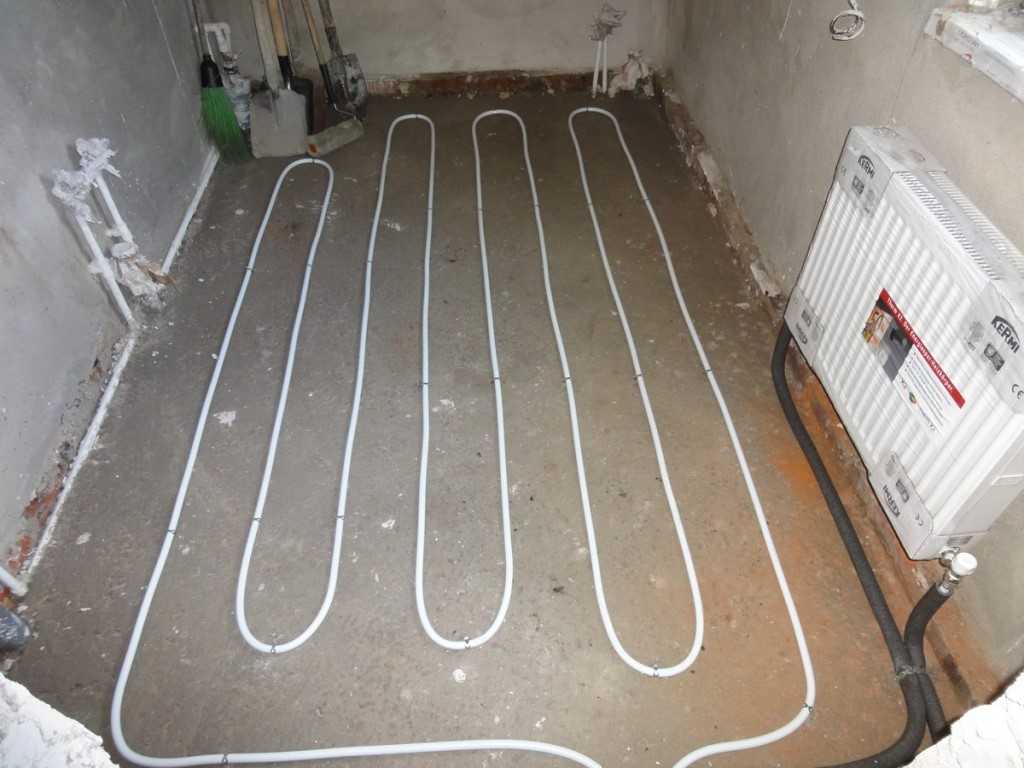

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.

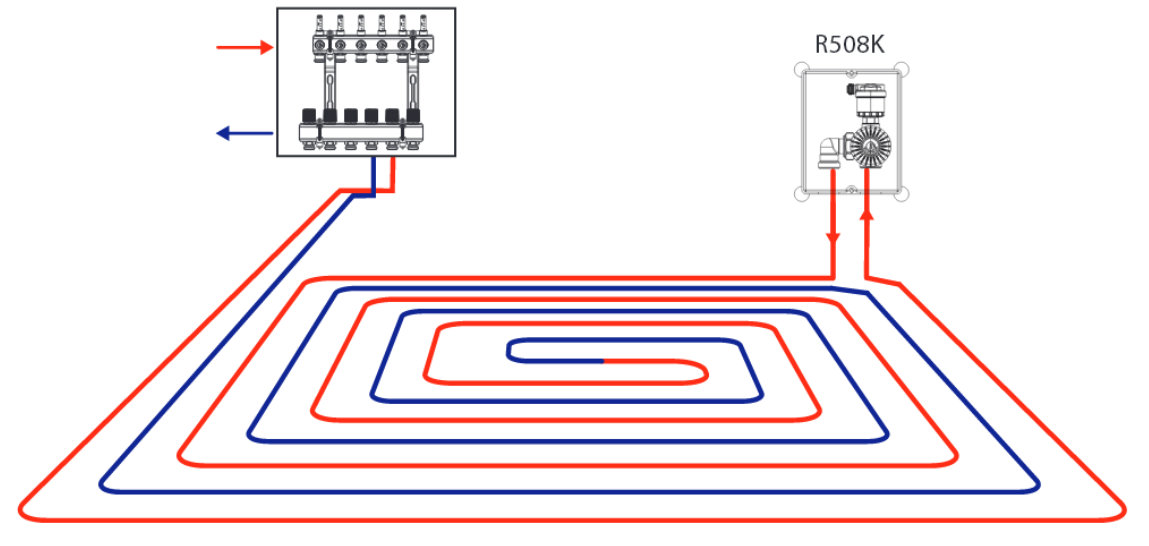

2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

• малый комфорт — если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

Более подробно с работой системы можно ознакомиться в паспорте на изделие — скачать.

• второй недостаток — комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

• самый простой монтаж из всех вышеприведенных схем

Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Подключение теплого пола к отоплению

Чтобы комбинированная система отопления нормально работала, надо знать, как правильно подключить между собой радиаторы и водяной теплый пол.

В этой статье рассмотрим несколько схем обвязок для комбинированной системы отопления, а также достоинства и недостатки каждой схемы.

Содержание

• 1 Подключение теплого пола к однотрубной системе отопления (вариант 1)
• 2 Подключение теплого пола к однотрубной системе отопления (вариант 2)
• 3 Подключение теплого пола к двухтрубной системе отопления
• 4 Комбинированная система отопления в квартире
• 5 Как правильно подключить теплый пол к системе отопления
• 6 Как работает теплый пол от котла отопления
• 7 Особенности конструкции и выбор материалов
• 8 Советы и рекомендации

Подключение теплого пола к однотрубной системе отопления (вариант 1)

На схеме ниже однотрубная система отопления, по-другому называемая «ленинградка»:

На схеме показан котёл (напольный), блок безопасности, запорная арматура (вентили) на подающей трубе и на обратке, перед котлом расширительный бак и циркуляционный насос.

Радиаторная система сделана в виде двух веток; на каждой ветке — сразу после подключения к главному стояку — тоже установлен запорный вентиль. На каждом радиаторе по два радиаторных вентиля: на подаче и на обратке — на случай необходимости заменить вышедший из строя радиатор без слива всей системы.

Подача и обратка — основной трубопровод — сделаны трубой полипропиленовой диаметром 25 мм, радиаторы к основной трубе присоединены трубой полипропиленовой 20 мм.

В однотрубной системе участок А должен быть меньшего диаметра (при диаметре основной трубы 25 мм труба этого участка имеет диаметр 20 мм). (Для чего так делается, рассказывалось в следующей статье.)

Что в этой системе не так?

На верхней ветке подача к радиаторам сверху, а обратка от радиатора снизу. Такое подключение даёт наибольшую эффективность. На нижней же ветке и подача и обратка радиаторов подключена внизу радиатора. При таком подключении эффективность радиаторов будет всего лишь 88%, о чём рассказывалось в статье про эффективные и неэффективные подключения радиаторов.

Ещё недостаток: такая схема подключения не годится для больших домов, имеющих порядка 30-40 радиаторов. То есть, если здание имеет этажей больше одного, то при таком подключении радиаторов нужно для каждого этажа делать свою отдельную от других ветку. В одноэтажных зданиях с большими площадями (больше 150 м кв.) применяется другая схема, о которой потом, а пока ещё о подключении теплого пола в рассматриваемой схеме.

Как же подключить теплый пол?

Из котла выходит теплоноситель температурой 80 градусов. Пройдя все радиаторы, в обратке теплоноситель уже имеет температуру 50-55 градусов, что и даёт идеальную возможность подключить к обратке теплый пол, что и видно на схеме.

На подаче и обратке теплого пола так же установлены запорные вентили, дающие возможность отключить теплый пол без остановки радиаторной системы. На обратке сделан байпас, с помощью которого часть теплоносителя (если он в обратке слишком горячий для теплого пола) направляется в котел.

То есть, если байпас закрыт, то весь теплоноситель пойдёт через теплый пол. При открытом байпасе, из-за большего сопротивления в теплом полу, теплоноситель пойдёт сразу в котёл, и пол не будет нагреваться. Понятно, что байпас не обязательно только полностью открыт или только полностью закрыт. Его можно приоткрывать в определённой степени, чтобы устанавливать нужную температуру в теплом полу.

Конечно, регулировка байпасом — это ручная регулировка, не очень она удобна, но не у каждого есть возможность покупать дорогие смесительные узлы с автоматическими клапанами. То есть, байпас — это бюджетный вариант, возможно, на первое время, пока появится возможность установить автоматику.

Подключение теплого пола к однотрубной системе отопления (вариант 2)

Следующий пример комбинированной системы отопления:

Здесь котёл изображен настенный, но это не важно, котёл можно ставить какой угодно.

Радиаторы подключены по однотрубной схеме: обратка первого радиатора является подачей для второго и т. д.

Недостаток такого подключения — первый радиатор самый горячий, а в последнем температура воды самая малая, что может быть просто недостаточно для прогрева комнаты, в которой этот последний радиатор установлен.

Рассмотрим подключение теплого пола.

В отличие от предыдущей схемы, здесь теплый пол подключен к подаче, а не к обратке радиаторной системы. Так как на тёплый пол приходит теплоноситель той же температуры (80 градусов), что и на радиаторы, перед коллектором на подаче должен быть контроль за температурой (смесительный узел). Без такого контроля температуры можно перегреть теплый пол, что будет для человека не комфортно. В данном случае одного байпасного узла, показанного на схеме, недостаточно.

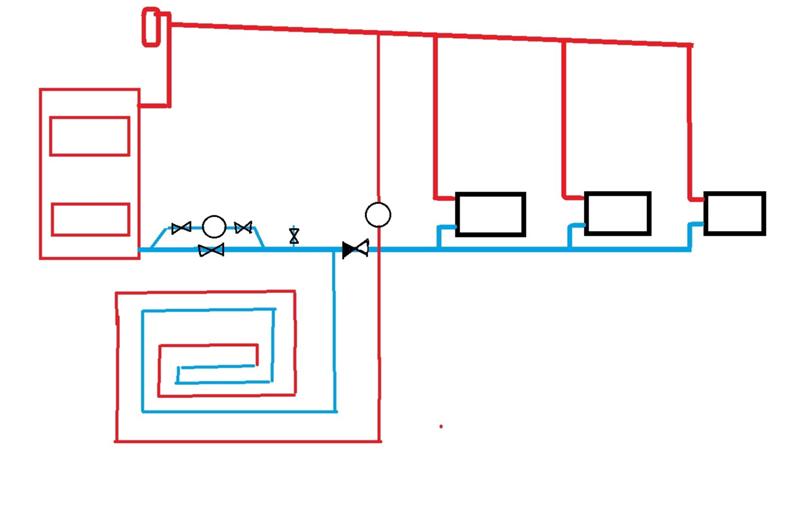

Подключение теплого пола к двухтрубной системе отопления

Следующая схема — двухтрубная система отопления, в которой отдельная подающая труба и отдельная обратка:

Недостаток такой системы тот же, что в предыдущей схеме: при большом количестве радиаторов в последнем радиаторе теплоноситель имеет наименьшую температуру.

Зато тёплый пол, подключенный к обратке перед самым котлом, имеет самую подходящую температуру. Здесь также установлен байпас для ручного регулирования температуры теплого пола, как в первой схеме.

Комбинированная система отопления в квартире

Ещё одна схема:

Эта схема иллюстрирует то, как можно сделать комбинированную систему отопления — подключить теплый пол — в квартире. Конечно, не во всех городах разрешено подключать теплый пол к системе отопления квартиры. В любом случае разрешение нужно уточнять. Тем не менее, схему я приведу.

На схеме показаны вертикальные стояки подачи и обратки, которые проходят через все этажи дома. Вверху показан радиатор, присоединённый к стоякам. Внизу — вместо радиатора! — подключена система теплого пола: коллекторы, циркуляционный насос и смесительный узел для контроля температуры.

По подающей трубе из главного стояка вода с температурой 80 градусов приходит в смесительный узел (то есть она вроде как должна быть такой температуры, но многие живущие в квартирах имеют право усомниться, ну да ладно). В смесительном узле к горячему теплоносителю подмешивается более холодная вода из обратки теплого пола, таким образом опуская температуру на подаче до нужного значения.

Вот, собственно, и весь принцип работы теплого пола в городской квартире. Однако нужно всегда помнить о строгом контроле за температурой теплоносителя в теплом полу и о том, чтобы соседям тоже хватало тепла. Ну, и ещё раз повторю: сначала нужно узнать в соответствующих службах, разрешается ли в вашем городе/доме делать теплый пол.

А вообще, на моём сайте есть подробная статья о том, как сделать водяной теплый пол в квартире, не имея при этом проблем с показанной выше схемой подключения.

Все, приведенные в этой статье схемы, не смотря на указанные недостатки, работоспособны, и вы можете пользоваться ими для устройства отопления в своём доме. Однако есть один принцип; если вы его уяснте, то комбинированная система отопления любой сложности будет вам по силам. Что это за принцип? Читайте в следующей статье.

комбинированная система отопления

Есть очень много противоречивых рекомендаций и инструкций, которые описывают как привило должна быть подключена система водяного теплого пола. Если аккумулировать общие постулаты специалистов-теплотехников, то обязательным условием будет наличие циркуляционного насоса. При этом нет особой разницы в типе теплотрассы — циркуляционная, гравитационная, однотрубная или двухтрубная. Насос должен быть для преодоления немалого гидравлического сопротивления, создаваемого контуром теплых полов.

• Как правильно подключить теплый пол к системе отопления
• Как работает теплый пол от котла отопления
• Особенности конструкции и выбор материалов
• Советы и рекомендации

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.

1. Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант — устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.

1. Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.

1. Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты — там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

Как работает теплый пол от котла отопления

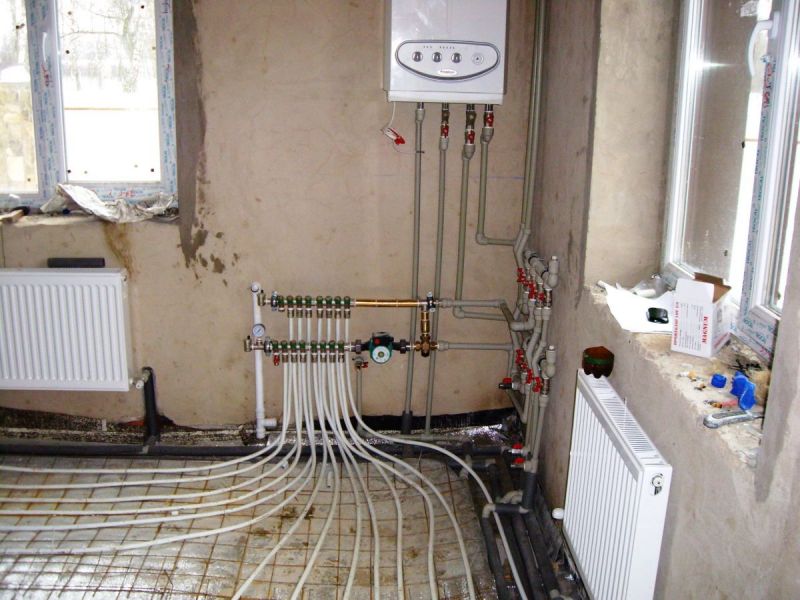

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу. Требуется только обратить внимание на следующие факторы:

• Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.

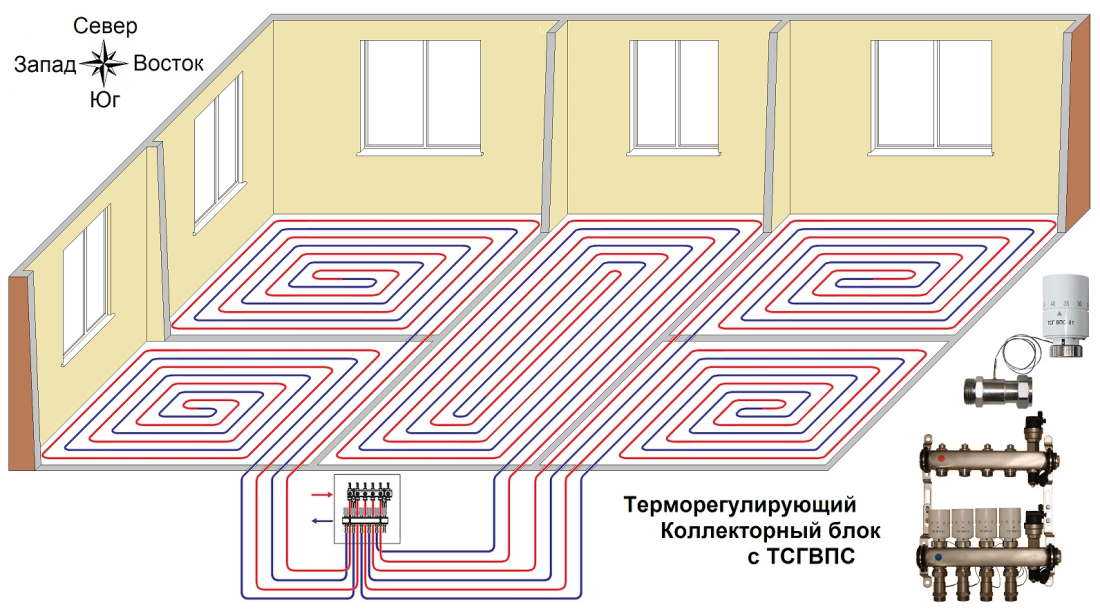

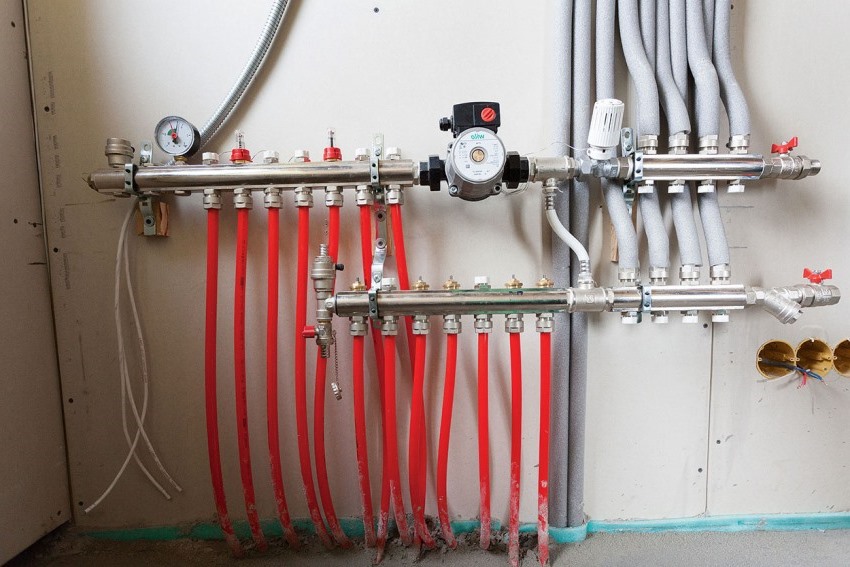

• Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.

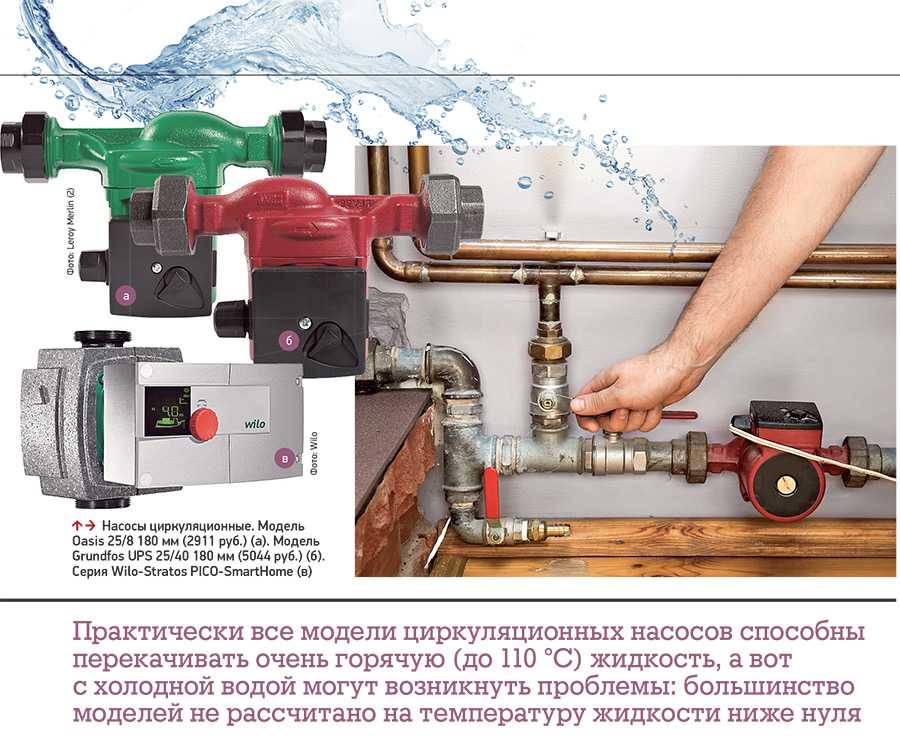

• Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс — любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.

Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов — от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.

Советы и рекомендации

Обязательно нужно реализовать байпас теплого пола, позволяющий отсечь неисправную часть контура без остановки котла. В этом случае можно произвести ремонтные работы не оставляя без тепла весь дом, что особенно актуально в зимнее время.

Внимательно изучите систему, на которой планируется делать теплый пол. От этого зависит минимально необходимый диаметр применяемых труб для укладки в пол. Чем меньше циркуляционная возможность трассы, тем больший диаметр должен быть для снижения гидравлического сопротивления.

Из-за высокой температуры теплоносителя на выходе из водогрейного котла использование пластиковых труб для холодного водоснабжения недопустимо. Нужно исходить из расчета 90 градусов по Цельсию в качестве максимального значения.

Как правильно подключить водяной «теплый пол» к системе отопления

Головна > Статті > Практикум > Подключение «теплого пола» водяного к системе отопления

А. Кузьмук

Системы отопления типа водяной «теплый пол» пользуются все большей популярностью ввиду повышенного комфорта и экономичности. В то же время при их обустройстве в реконструируемых помещениях возникают вопросы о правильности подключения водяного «теплого пола». Чтобы не нанести вред нормальному функционированию существующих систем отопления, необходимо грамотно подобрать оборудование или же можно воспользоваться готовыми решениями в виде узлов подключения

Часто у пользователей возникает вопрос о том, как подключить «теплый пол» при реконструкции в многоэтажном здании без вреда для системы отопления в целом. И хотя, по большому счету, при этом происходит лишь замена радиатора на контур поверхностного обогрева такой же мощности, последствия неправильного монтажа могут привести (и нередко такое случается) к нарушению нормальной работы отопления у соседей по дому. Особенно это актуально для однотрубных систем, которыми оснащено большинство многоэтажных жилых зданий в Украине. В наихудшем случае возможно даже прекращение циркуляции теплоносителя по стояку.

Подключение «теплый пол»: теория и практика

Базовая правильная схема подключения «теплого пола» к двухтрубной системе отопления дома, показана на рис. 1. Центральное место в ней занимает насосное оборудование. Причем насосов необходимо два: первый в теплопункте обеспечивает подпор теплоносителя в магистральной линии, второй – для смешения и циркуляции в контуре «теплого пола». На вводе в квартиру должен быть установлен регулятор перепада давления. Кроме того, в случае двухтрубной системы отопления, как показано на схеме, необходимо установить обратный клапан на перемычке.

Рис. 1. Схема подключения «теплого пола» к двухтрубной системе

Если схема разводки однотрубная, то необходима установка балансировочного клапана на линии подмеса, как показано на рис. 2, для того, чтобы гидравлически увязать работу системы.

Рис. 2. Подключение к однотрубной системе отопления

При радиаторном отоплении, как правило, применяется теплоноситель с высокой температурой. Для того, чтобы снизить это значение и обеспечить нормальную работу «теплого пола» нужен смесительный клапан, желательно с терморегулятором для обеспечения комфорта и энергосбережения.

Подобрать все это оборудование по отдельности и увязать в одну систему не так просто. Ведь необходимо знать параметры расхода и перепадов давления, произвести соответствующие гидравлические расчеты.

С другой стороны, есть иной, более простой способ решения вопроса – установка готового узла подключения (рис. 3а, 3б). Рассмотрим его конструкцию и особенности на примере компактной насосной смесительной группы Regelset Flex предлагаемой компанией REHAU (Германия).

Рис. 3. Подключение смесительного узла:
а) подключение Regelset Flex к двухтрубной системе отопления;
б) к теплогенератору без встроенного насоса к гидрострелке или однотрубной системе отопления

Готовое решение для подключения водяного «теплого пола»

Использование готового решения для подключения «теплого пола» позволяет избежать ошибок при проектировании и подборе оборудования, сократить время на монтаж и упростить проведение работ. Смесительный узел (рис. 4) изначально предназначен для расширения существующей радиаторной системы до комбинированной – «радиатор/поверхностное отопление». С его помощью можно осуществлять постоянный контроль и регулирование температуры потока посредством встроенного термостатического клапана.

Рис. 4. Насосная смесительная группа:
1 – патрубок входящей линии; 2 – патрубок обратной линии; 3 – подача на коллектор «теплого пола»; 4 – обратная линия из коллектора «теплого пола»; 5 – термостатический регулятор; 6 – предохранительный термостат; 7 – циркуляционный насос; 8 – трехходовой смесительный клапан со встроенным обратным клапаном; 9 – датчик температуры; 10 – термометр

Соединительные детали комплекта оборудования (1-4, 10) изготовлены из никелированной латуни. Основным требованием к системе отопления является следующее – температура на входе должна быть на 10-15°C выше, чем желаемая температура подачи в контур «теплого пола». Это значение не должно опускаться ниже 40°C, иначе система не будет работать так, как положено. Подобное встречается при централизованном теплоснабжении в начале отопительного сезона, когда теплоноситель еще не прогрет.

От температуры подачи напрямую зависит и максимально возможная мощность отопления. Если при 50°C на линии подачи узел может обеспечить 3,3 кВт, то при 75°C – 10 кВт. Этого в любом случае достаточно для стандартной комнаты или даже квартиры в целом.

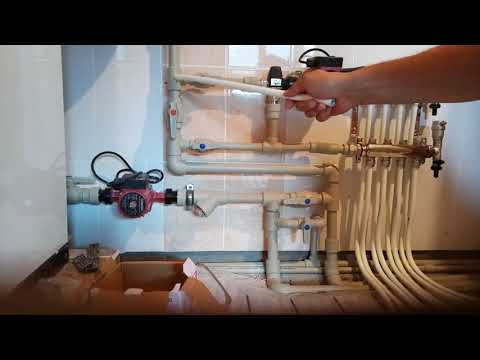

Видео. Насосно смесительный узел для «теплого пола»

Для регулировки температуры в смесительном трехходовом клапане (8) применяется термостатический регулятор (5). Он оснащен выносным температурным датчиком, уже вмонтированным в систему, что удобно и обеспечивает точность контроля температуры. При этом измеряется температура потока непосредственно на выходе из узла смешения.

Диапазон устанавливаемых значений температуры подачи (20-70°C) на регуляторе ограничен заводской настройкой 50°C. Если вдруг температура поднимается выше, при 55°C сработает защита. При этом по сигналу от накладного на подающий трубопровод термостата (6) разрывается электрическая цепь и прекращается работа насоса (7).

Есть контактный термометр (10) для визуального контроля температуры подачи в контур «теплого пола».

Для обеспечения циркуляции теплоносителя применяется электронный высокоэффективный насос с короткой базой. Важно для правильной работы водяного «теплого пола» насос обязательно установить в режим (Δp-с) c постоянным напором, независимо от расхода теплоносителя. Есть также функция развоздушивания насоса. Смесительный узел подключается к контуру «теплого пола» через коллектор (рис. 5). Для этого предусмотрены эксцентрики.

Рис. 5. Подключение насосно-смесительного узла к коллектору водяного «теплого пола»

Принцип работы смесительного узла для подключения водяного «теплого пола»

Схема работы узла смешения довольно проста. Через левый патрубок заходит горячий теплоноситель. Здесь он смешивается с обраткой из контура «теплого пола». Часть этого обратного потока уходит в трубу общей системы отопления, а часть смешивается в трехходовом клапане. Для того, чтобы предотвратить перетекание теплоносителя из подающей линии в обратную используется встроенный обратный клапан.

Узел может быть установлен в двухтрубную систему отопления (рис. 3а), т.е. в систему с подпором от насоса в котле, теплопункте или котельной. И насос группы здесь служит только для обеспечения циркуляции теплоносителя в контуре «теплого пола». Также данную станцию можно поставить и на однотрубную систему или подключить к напрямую к гидрострелке (см. рис 3 б). Смесительный узел может работать без «подпора», но на расстоянии не более 5 метров от места подключения.

Оборудование смесительной группы не требует обслуживания. Единственная рекомендация, если на лето сливается стояк центрального отопления, то лучше закрыть систему и оставить в ней теплоноситель. Это поможет избежать коррозии и завоздушивания.

Примечательно, что систему управления смесительным узлом можно модернизировать и сделать погодозависимой. Для этого вместо термостатического регулятора устанавливается аналоговый сервопривод, который управляется погодозависимым контролером и на который подаются сигналы от датчика температуры наружного воздуха.

Вывод

Использование готовых решений в виде узла подключения «теплого пола» позволяет упростить проектирование, минимизировать ошибки при выборе оборудования и его монтаже. В итоге, улучшается надежность системы и предотвращается вероятность негативного воздействия на систему отопления в целом.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Переглянуто: 11 578

---

Вас може зацікавити:

• REHAU інженерні системи в Україні
• Водяной теплый пол
• Системы отопления

Вам також може сподобатися

Як очистити трубки та панелі сонячних колекторів

ViCare – регулювання температури повітря окремих приміщень

Інструкції для встановлення деяких змішувачів GROHE

Як захистити котел на стадії запуску?

Монтаж теплого пола: практическое руководство

Укладка мокрого теплого пола своими руками возможна, если вы грамотный домашний мастер (Изображение предоставлено Гетти)

Установка теплого пола — непростая задача, но для компетентного мастера она может сэкономить деньги на вашем проекте — если у вас есть необходимые навыки.

Несмотря на то, что большую часть работ по установке теплого пола можно выполнить самостоятельно, есть некоторые моменты, о которых следует уведомить. Поэтому эти элементы должны быть выполнены квалифицированным специалистом. Ключевыми из них являются установка нового коллектора теплого пола для мокрой системы или подключение источника питания для электрического теплого пола.

Независимо от того, планируете ли вы укладывать теплый пол в качестве проекта «сделай сам» или просто хотите понять процесс, наш эксперт по устойчивому строительству Тим Пуллен объяснит, как это сделать, в этом пошаговом руководстве по мокрому напольному отоплению.

Конечно, важно помнить, что браться за самодельные проекты следует только в пределах своих возможностей. Если вы совершите ошибку, ее исправление может стоить вам больше, чем первоначальная экономия средств.

Прежде чем приступить к работе, стоит спланировать, где будут располагаться ваши трубы, а также подготовить все необходимое оборудование и инструменты.

1. Подсоедините трубу к коллектору

Первым шагом является подсоединение трубы напольного отопления к коллекторам напольного отопления. Коллектор уже будет установлен профессионалом, и вам не следует делать это самостоятельно.

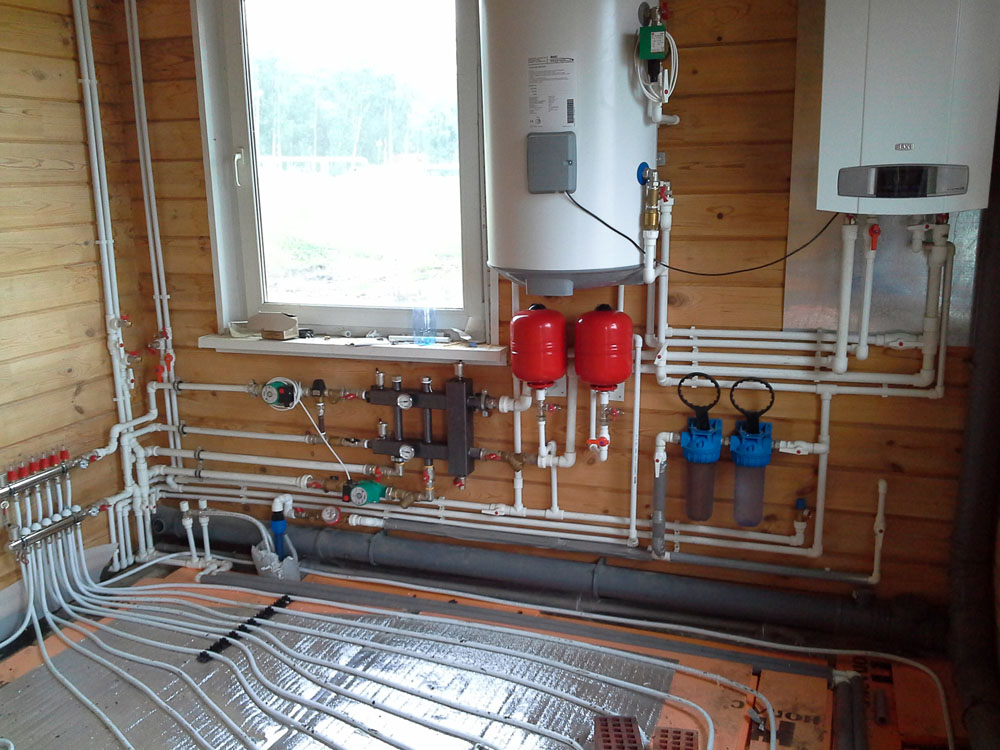

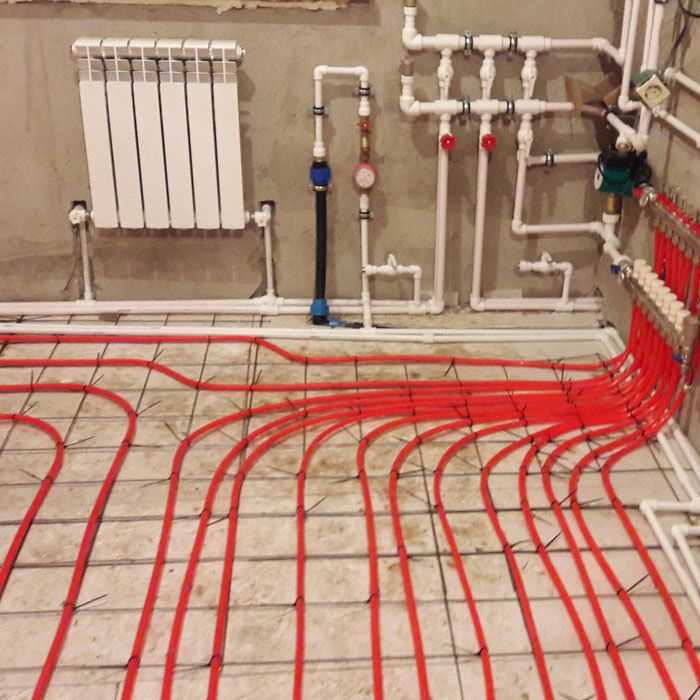

Коллектор напольного отопления, прикрепленный к стене (Изображение предоставлено c/o Wunda Group)

2. Укладка теплоизоляции напольного отопления

После укладки теплоизоляции вам нужно будет начать укладку трубы. Это важный элемент, и его нельзя упускать из виду — укладка теплоизоляции под теплым полом повысит эффективность, препятствуя движению тепла вниз

3. Приступайте к укладке трубы

После укладки изоляции вам нужно будет приступить к укладке трубы. Обязательно очистите черный пол перед прокладкой труб, чтобы убедиться, что ничто не повредит трубы.

Раскатывание труб напольного отопления (Изображение предоставлено c/o Wunda Group)

4. Закрепите трубы напольного отопления

Прикрепите трубу к изоляции с помощью скоб для труб. Убедитесь, что вы закрепили трубу на правильном расстоянии, чтобы обеспечить оптимальное распределение тепла. 9

трубы по всей площади пола, используя несколько петель для больших пространств.

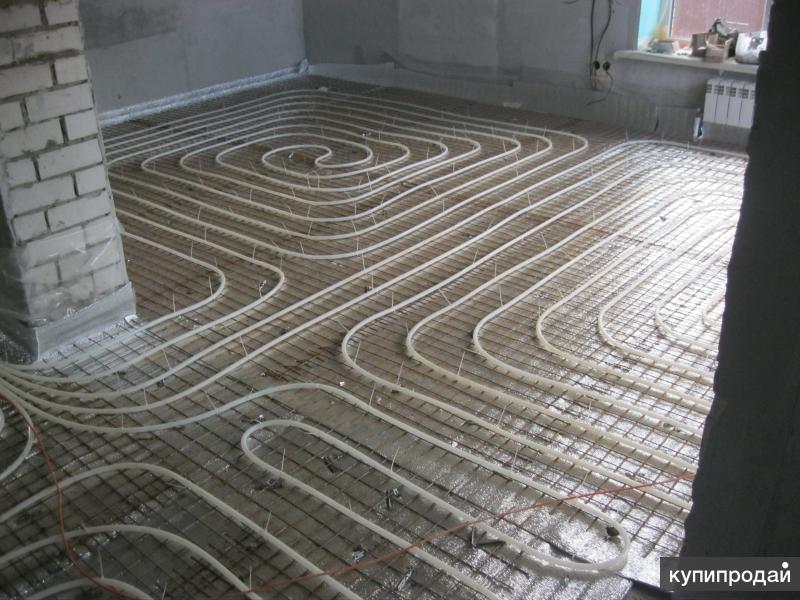

Все мокрые трубы теплого пола уложены (Изображение предоставлено c/o Wunda Group)

6. Подготовьте стяжку

Смешайте стяжку или выберите готовый вариант. Перед укладкой стяжки пола трубы всегда должны быть испытаны давлением. Не менее важно следить за тем, чтобы трубы были заполнены водой во время укладки стяжки, чтобы любые повреждения были немедленно видны и могли быть устранены до завершения укладки стяжки.

Грузовик для стяжки прибывает на место (Изображение предоставлено c/o Wunda Group)

7. Залейте стяжку

Аккуратно залейте самонивелирующейся стяжкой трубы, убедившись, что трубы надежно закреплены, а изоляция сидит ровно.

Стяжка стабилизируется химическим спреем перед окончательной трамбовкой для получения гладкой поверхности.

Укладка стяжки на трубы теплого пола (Изображение предоставлено c/o Wunda Group)

Убедитесь, что трубы ровные, а стяжка покрывает их (Изображение предоставлено c/o Wunda Group)

8. Дать высохнуть

Перед включением подогрева пола дайте стяжке высохнуть не менее 7 дней. В этот момент включите теплый пол на самую низкую температуру, постепенно повышая ее в течение нескольких дней.

Стяжка, оставленная сохнуть на полу с подогревом (Изображение предоставлено c/o Wunda Group)

Тим является экспертом в области экологически безопасных методов строительства и энергоэффективности жилых домов и пишет на эту тему для журналов и национальных газет. Он автор Библия устойчивого строительства , Просто экологичные дома и анаэробное сбраживание – Производство биогаза – Производство энергии: Экспертное руководство Earthscan.

Его интерес к возобновляемым источникам энергии и устойчивому развитию был впервые вдохновлен посещением теплового насоса Королевского фестивального зала и проектами по производству тепла из отходов в Эдмонтоне. В 1979 году

этот первоначальный всплеск энтузиазма привел к тому, что он попытался (и потерпел неудачу) построить биогазовый варочный котел для преобразования свиного навоза в топливо в сторожке Кента, его первый проект по переоборудованию.

Переезд в 2002 году в небольшой участок земли в Южном Уэльсе, обеспечивший доступ к более широкому спектру природных ресурсов, подогрел его энтузиазм в отношении устойчивого развития. Затем он установил на объекте возобновляемые технологии, в том числе котел на биомассе и ветряную турбину.

Он официально руководил консалтинговой компанией WeatherWorks по энергоэффективности и выступал спикером и экспертом на выставках жилищного строительства и ремонта по всей стране.

Установка теплых полов в существующем доме

Когда речь заходит о системах напольного отопления, часто задают вопрос, можно ли установить новую систему в существующем доме. В этом руководстве мы рассмотрим:

• Разница между «дооснащением» и «переоборудованием» системы
• Если UFH поднимет уровень пола
• Простота установки напольных обогревателей в старых домах
• Распространенные проблемы при переустановке системы
• Лучшие средства управления отоплением для использования
• Почему рекомендуется утепление пола

МОДЕРНИЗАЦИЯ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Если вы планируете предстоящий проект реконструкции дома, пол с подогревом идеально подходит для обеспечения лучистым теплом существующих домов — процесс, известный как модернизация. Термины «ремонт» и «модернизация» легко спутать; Когда дело доходит до систем напольного отопления, «переоборудование» означает удаление существующего обогревателя и перемещение его в другое место, «модернизация» означает установку нового обогревателя в существующий дом, а не в новый дом. В большинстве случаев люди подразумевают модернизацию при поиске решения для обогрева пола в своем доме, и многие системы подогрева пола Warmup могут быть установлены как в новостройках, так и в существующих объектах с оригинальными полами.

Электрические теплые полы хорошо подходят для проектов модернизации, поскольку большинство электрических систем Warmup практически не влияют на высоту пола, что является ключевой проблемой в проектах реконструкции дома, где высота потолков и уровень дверей фиксированы. Например, в системе StickyMat используется ультратонкая нагревательная проволока, и ее можно устанавливать непосредственно в слой плиточного клея при укладке плиточного пола. Узнайте больше о влиянии UFH на уровень пола.

Как упоминалось ранее, электрические теплые полы могут быть установлены как в новых, так и в старых домах, а также на существующих полах. Однако фактическое напольное покрытие, такое как плитка, ламинат или винил, необходимо удалить и заменить новым напольным покрытием. Другими словами, установка теплых полов на существующие полы означает удаление существующего напольного покрытия, добавление изоляционных плит (при необходимости), установку на них утеплителя, а затем укладку нового напольного покрытия поверх системы отопления. После установки системы теплого пола очень сложно поднять существующую отделку пола и снова положить такой же пол. Само собой разумеется, что большинство напольных покрытий, таких как плитка, обречены на повреждение при подъеме пола. Таким образом, электрический подогрев пола является идеальным вариантом для людей, которые хотят сменить пол во время ремонта, потому что обогреватель очень тонкий и не поднимает заметно высоту пола.

Монтаж системы электрического теплого пола также выполняется быстро, легко и чисто. Однако важно привлечь к проекту квалифицированного электрика, сертифицированного по Части P, чтобы убедиться, что электрораспределение спроектировано и выполнено правильно.

Модернизация других систем отопления, как правило, представляет собой более трудоемкую работу, включающую демонтаж старых полов (не только отделки пола, а всего пола), переустановку новых и, наконец, монтаж трубопроводов и котлов. Это снова увеличивает общую стоимость ремонта.

МОНТАЖ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Как обсуждалось ранее, многие люди путают термины «ремонт» и «модернизация». Для тех, кто, тем не менее, хочет действительно переоборудовать систему, мы должны сказать, что электрическую систему подогрева пола следует устанавливать только один раз. Невозможно взять существующую систему и переустановить ее в другом помещении. Это связано с рядом проблем:

Провода могут быть повреждены при удалении отделки пола, особенно плитки или камня:

Также следует помнить, что переустановка системы отопления аннулирует любую гарантию.

Если у вас есть какие-либо вопросы о переоборудовании вашей системы отопления и последствиях для вашей гарантии, свяжитесь с нашей командой, которая будет рада помочь.

КАК Я МОГУ УПРАВЛЯТЬ НАПОЛЬНЫМ ОТОПЛЕНИЕМ?

Простота установки электрических систем теплого пола позволила миллионам домовладельцев установить теплое, комфортное и хорошо регулируемое отопление в отдельных комнатах или в системах отопления всего дома.

Теплый пол можно регулировать с помощью любого термостата. Развитие технологий в системах термостатического контроля позволило системам отопления работать автоматически без необходимости ручного управления ими. Умный WiFi-термостат Warmup 4iE изучает ваши привычки, знает, когда вы дома, и даже может предсказать, когда вы вернетесь домой, соответствующим образом регулируя температуру. С помощью приложения MyHeating для термостата вы можете управлять отоплением в вашем доме из удаленного места. Интеллектуальный термостат не только повышает общий комфорт, но и снижает потребление энергии, поскольку отопление включается меньше времени и только тогда, когда вам это нужно, что приводит к экономии средств.

Во многих случаях этаж может питаться от существующей кольцевой сети с предохранителем, питающим термостат. Все системы отопления всегда должны питаться от цепи, защищенной устройством защитного отключения (УЗО). Если какие-либо из этих терминов кажутся вам незнакомыми, рекомендуется проконсультироваться с квалифицированным электриком, сертифицированным по Части P, относительно УЗО.

НУЖНА ЛИ МНЕ ИЗОЛЯЦИЯ ЧЕРТОВОГО ПОЛА?

Существует широкий спектр систем подогрева пола, доступных для самых разных напольных покрытий, включая ковер, дерево, камень, ламинат и винил, а также для типов черновых полов, включая бетонные полы и полы с деревянными балками. Рекомендуется обеспечить достаточную изоляцию основания пола при рассмотрении вопроса о модернизации системы напольного отопления.

Мы предлагаем коллекцию изоляционных материалов для пола, которые значительно повысят энергоэффективность вашей новой системы отопления. В наших решениях для водяного отопления используется изоляция для конкретной системы, которая является частью выбранной вами системы отопления. Получите мгновенное предложение по гидравлическому отоплению сегодня, чтобы узнать, сколько вы могли бы заплатить за установку водяного теплого пола в вашем существующем доме.

Большинство наших электрических систем могут быть установлены вместе с нашими изоляционными плитами, которые обладают отличными свойствами теплопроводности.

Толщина изоляционной плиты Warmup для бетонных полов составляет всего 10 мм, а для деревянных – 6 мм. Хотя теплоизоляция не является обязательным условием, рекомендуется обеспечить направление тепла вверх, а не в черный пол. Хорошая изоляция сокращает время нагрева и обеспечивает максимальную эффективность системы.

При укладке плитки или каменных полов всегда важно следить за тем, чтобы пол был прочным и не прогибался, независимо от установки системы подогрева пола. В случае сомнений пол может потребовать дополнительного укрепления качественной фанерой или другим подходящим материалом.

Наконец, электрические теплые полы не требуют обслуживания, в отличие от обычных систем отопления, работающих на котлах. Таким образом, это надежная и экономичная система обогрева, которая прослужит вам всю жизнь, сохраняя ваши пальцы ног в тепле и уюте. Позвоните в службу технической поддержки Warmup по телефону 0345 345 2288 для получения дополнительной консультации или отправьте быстрое предложение, чтобы узнать цены для вашего проекта.

• Узнайте больше о модернизации существующих зданий

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-либо грелись перед открытым огнем, вы испытали лучистое тепло. В отличие от восходящего горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более холодные предметы вокруг себя. Подаваемый через теплую воду в пластиковых трубах, вмонтированных в пол, лучистый теплый пол выходит оттуда, делая помещение теплым и уютным.

Несмотря на то, что установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она экономит 30 процентов затрат на электроэнергию, в конечном итоге окупая себя. Встроить его в новую конструкцию несложно: специальные деревянные пластины, привинченные к балкам, также служат черновым полом. Но модернизация труб под существующим полом сопряжена с трудностями. Если комната выпотрошена до балок, достаточно легко положить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для дооснащения теплыми полами в существующих домах

Вот три наиболее популярных места для дооснащения теплыми полами и то, что делают профессионалы в каждом случае, чтобы сделать старые дома уютнее и теплее.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард подает трубу PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балочного отсека. Один отрезок трубы будет проходить под каждой комнатой на первом этаже Фото Рассела Кея

Лучший способ дооснащения лучистым отоплением пола, не нарушая существующий пол, — это сделать это снизу, у нижней стороны чернового пола. В большинстве домов это можно сделать только на первом этаже, где балочные проемы открыты для пространства внизу. Его можно использовать под большинством существующих напольных покрытий, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с алюминиевых направляющих, ввинчиваемых между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым течет горячая вода. «Пластик, такой как PEX, не является хорошей средой для переноса», — говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черновому полу». Гусеницы удерживают трубки на расстоянии от 6 до 8 дюймов, чтобы избежать холодных участков. Трубные змеи непрерывно тянутся от бухты к бухте через отверстия, просверленные на расстоянии не менее 2 дюймов от краев каждой балки. Однако на кухне или в общей комнате Ричард старается не размещать ее под шкафами или другими встроенными элементами. «Вы же не хотите удерживать тепло под запечатанной коробкой, — объясняет он.

Изоляция под трубками необходима для того, чтобы тепло двигалось вверх к полу, а не рассеивалось в разные стороны. В проектном доме бригада напылит пенопластовую изоляцию на трубы между балками, образуя герметичное уплотнение.

Системе лучистого обогрева пола требуется подача горячей воды, соединение между трубами и водопроводом, а также насос для перемещения воды от одного к другому. При реконструкции первого этажа все это либо уже есть, либо их легко найти поблизости.

Проектный дом TOH имеет коллектор в подвале, откуда выходят и возвращаются все трубки. Он подключается к циркуляционному насосу. Трубопровод каждой комнаты входит в подачу коллектора, огибает под полом и снова соединяется на возврате. Каждая комната или зона имеет отдельный термостат; при включении посылает теплую воду в комнату, повышая комнатную температуру. При выключении отключается вода.

Коллектор получает горячую воду от котла, который имеет специальный смесительный клапан, настроенный на подачу воды при температуре не выше 140 градусов по Фаренгейту. Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимается выше 85 градусов, которые могут разрушить плиточную мастику и деформировать древесину. В проектном доме температура в трубах будет повышаться и понижаться в зависимости от погоды — от 85 до 9 градусов.0 градусов в мягкие зимние дни и до 130 или 140 в самые холодные дни.

2. Прогрев ванных комнат и спален на втором этаже

Перри использует резиновый молоток, чтобы вбить PEX в алюминиевую направляющую. Убедившись, что трубка полностью защелкивается, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация теплых полов на втором этаже, где теплой плитки в ванной комнате или деревянного пола под босыми ногами доставляет удовольствие, может быть сложнее. Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны проходить сверху. По словам Ричарда, это может добавить от ½ дюйма до 1¼ дюйма к уровню пола, что потребует корректировок, таких как поднятие или сокращение дверей. (Эти ограничения также относятся к первому этажу без подвала. Поэтому, например, на кухне вы должны быть уверены, что поднятие пола не заклинит посудомоечную машину на месте.)

К счастью, есть продукты — например, Uponor Quik Trak, Viega Climate Panel и Rehau Raupanel, — которые поддерживают дополнительную высоту менее 3/4 дюйма. По словам менеджера проекта Rehau Джона Кимбалла, эти панели подходят практически для любого черного пола — досок, фанеры, ОСП или даже бетона — при условии, что он ровный и в хорошем состоянии. №

После того, как панели прибиты гвоздями или привинчены, вы можете покрыть их различными финишными покрытиями. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната — отличное место для модернизации. Тем не менее, кафельный пол включает в себя подложку, укладку и саму плитку, поэтому он добавит комнате больше высоты, чем, скажем, линолеум, который укладывается на фанеру толщиной 1/4 дюйма, или дерево, которое можно укладывать прямо поверх пола. панели (если установщики не проткнут трубу).

Тем не менее, почти любое обычное напольное покрытие обеспечивает теплоизоляцию. Для деревянных полов Ричард рекомендует твердые породы дерева, такие как дуб, ясень или клен. «Чем уже доска, тем лучше», — говорит он. «Он сводит расширение и сжатие к минимуму». Ковровое покрытие также подойдет, если совокупная теплоизоляционная способность ковра и подушки (информация, которую должны иметь продавцы ковров или поставщики лучистого оборудования) не превышает R-2,5. «Если пол слишком хорошо изолирован, — говорит Ричард, — это все равно, что надеть свитер на радиатор».

Чтобы подключить систему отопления на втором этаже к источнику тепла, достаточно найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, лучистое тепло может распространяться. Ричард рекомендует устанавливать коллектор «в чулане или спрятанный в полость стойки — рядом с отапливаемым помещением». Это позволяет избежать извилистого прохождения нескольких отрезков трубок к удаленному коллектору и обратно. Тогда одна линия может подавать воду от котла к коллектору.

3. Создание обогреваемого цокольного этажа

«В любом подвале, где будет семейная комната, игровая комната или мастерская, должно быть освещение», — говорит Ричард. Если в подвале будет бетонная плита, PEX можно опустить до заливки, прикрепить к проволочной сетке или закрепить на жесткой пенопластовой изоляции. Настил тогда идет прямо поверх этой плиты.

Если плита уже установлена, трубы проходят поверх нее с использованием тех же низкопрофильных панелей, что и для модернизации второго этажа. Затем вы можете закончить пол так же, как на втором этаже, или вы можете залить панель легким бетоном. «Покрытие труб легким бетоном или гипсобетоном позволяет поглощать их тепло тепловой массой бетона. Это также защищает трубы, но увеличивает высоту готового пола», — говорит Ричард. «Поэтому вам нужно будет отрегулировать каждый дверной проем».

В конце концов, домовладельцы Ньютона решили разместить радиатор под всем первым этажом и под ванной на втором этаже, но не в подвале. Установка увеличит стоимость модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом счете за энергию зимой. Тем не менее, говорит Ричард, денежная окупаемость — это не совсем то, о чем Radiant. «Нет никаких сомнений в том, что это самый эффективный способ обогрева и самые низкие эксплуатационные расходы», — говорит он. «Но главная причина, по которой вы это делаете, — повседневный комфорт».

Электрическое лучистое отопление Альтернатива

Как правило, электрическое отопление — либо кабели, проложенные в полу, либо тонкие маты из резистивной проволоки, закрепленные на сетке из стекловолокна — модернизируется в отдельных комнатах, а не в целых домах Фото Рассела Кея

Как правило, электрическое лучистое отопление — либо кабели, установленные в полу, либо тонкие маты из резистивной проволоки, установленные на сетке из стекловолокна, — модернизируется в отдельных комнатах, а не в целых домах.
