Врезка в систему отопления теплого пола: Как врезать теплый пол в ленинградку — основные нюансы проведения работ

Теплый пол врезка в обратку. Теплый пол от автономного отопления

Смесительный узел, или коллектор, в системе теплого водяного пола нужен для корректировки температуры теплоносителя. Последний нагревается котлом по заданным программой устройства параметрам. Обычно подающая температура теплоносителя составляет 55 °C. Этого достаточно, чтобы теплый пол прогревался до температуры 30 °C. Это максимально комфортное значение для холодного времени года.

При наличии коллектора, высокая подающая температура не играет роли – смеситель сам понизит ее до нужного значения путем подмешивания холодной воды. Соответственно, если планируется водяной пол без коллектора, то теплоноситель должен поступать уже заданной температуры, из чего можно сделать вывод, что для теплого пола без смесительного узла должен быть установлен отдельный котел.

Таким образом, для индивидуального радиаторного отопления нужен второй котел либо наличие централизованной общедомовой радиаторной системы. По государственным нормативам температура подачи теплоносителя в радиаторы составляет в среднем 70-80 °C, что на 20 °C выше требуемой для теплого пола.

В некоторых случаях, монтаж коллектора для теплого пола неоправдан

Главный минус монтажа системы без коллектора – необходимость минимизировать потери температуры теплоносителя на пути «нагреватель теплоносителя – трубопровод» и в самой системе. Также нужно сохранить требуемую температуру на площади пола. Поэтому рекомендуется учитывать следующие требования:

• Утепление стен помещения;
• Укладка теплоизоляции на пол;
• Наличие качественных оконных систем;
• Укладка пола в непосредственной близости от нагревательного элемента;
• Площадь помещения не более 20-25 м 2 .

Главная и частая ошибка при монтаже такой системы без узла коллектора – попытка установки на слишком большую площадь.

Важно! Необходимо рассчитать длину контура и его схему таким образом, чтобы обратная температура теплоносителя не была слишком низкой. Иначе на теплообменнике котла будет образовываться большое количество конденсата, что приведет к быстрой поломке устройства.

Однако некоторые мастера утверждают, что в ситуации, когда «обратка» в любом случае будет холодной, может спасти установка конденсатного котла. У него высокий КПД и такому устройству не страшны низкие температуры для нагрева.

Способы монтажа теплого пола без коллектора

h3_2

Понадобятся следующие материалы и устройства:

• Трубопровод;
• Комплектующие для трубопровода;
• Котел;
• Трехходовой термостатический клапан;
• Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Предпочтительны 2 варианта укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику. Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Монтаж клапана для системы без коллектора

Устанавливается клапан на трубу с подающим теплоносителем, к обратному потоку монтируется перемычка. Назначение трехходового термостатического клапана – регулировать температуру теплоносителя, который подается на насос. Фактически, это смеситель, внутри которого расположен термочувствительный элемент.

Клапан защищает систему от перегрева, а в случае поломки и прекращения подачи обратного потока, автоматически перекрывает подающий. Также клапан устраняет вероятность обратного хода подающего потока. Таким образом, клапан частично берет на себя роль коллектора.

Если площадь пола большая и наблюдаются серьезные теплопотери на «обратке», рекомендуется устанавливать клапан на холодном входящем конце. Благодаря этому, в теплообменнике не будет образовываться излишнего конденсата.

Монтаж теплого пола без насоса и смесительного узла

Необходимость в установке насоса отпадает, если отопительный котел оснащен мощным циркуляционным насосом, а площадь отопления минимальна. Главный плюс котла со встроенным насосом – грамотно подобранная комплектация. То есть, не нужно выбирать котел по отдельным характеристикам насоса, достаточно определиться с его общей мощностью.

Сегодня мы рассмотри разные варианты подключения теплого пола к системе отопления дома. ТП может быть как единственным источником обогрева, так и комбинироваться с высокотемпературной системой, при этом обвязка выполняется по-разному.

Как правильно подключить ТП без батарей

Схема подключения ТП, в которой температура теплоносителя регулируется котлом.

Если ТП единственный источник обогрева в доме, то подключение теплого пола к системе отопления зависит от . Если у вас современный котел, заточенный под низкотемпературные системы, то монтаж контуров осуществляется напрямую через коллектор. То есть вы подачу от нагревателя пускаете прямо в гребенку коллектора. Таким же образом поступаете с обратным потоком – направляете его прямо в котел. Таким образом, теплоноситель проходит большой циркуляционный круг.

Если же на котле нельзя точно выставить температуру или же если вы хотите перестраховаться, чтобы кто-то случайно не поставил котел на максимум, то в схеме подключения теплого пола к системе отопления нужно предусмотреть узел подмеса. Он ставится перед коллектором. Основная задача – это смешивать подачу и обратку до установленной температуры.

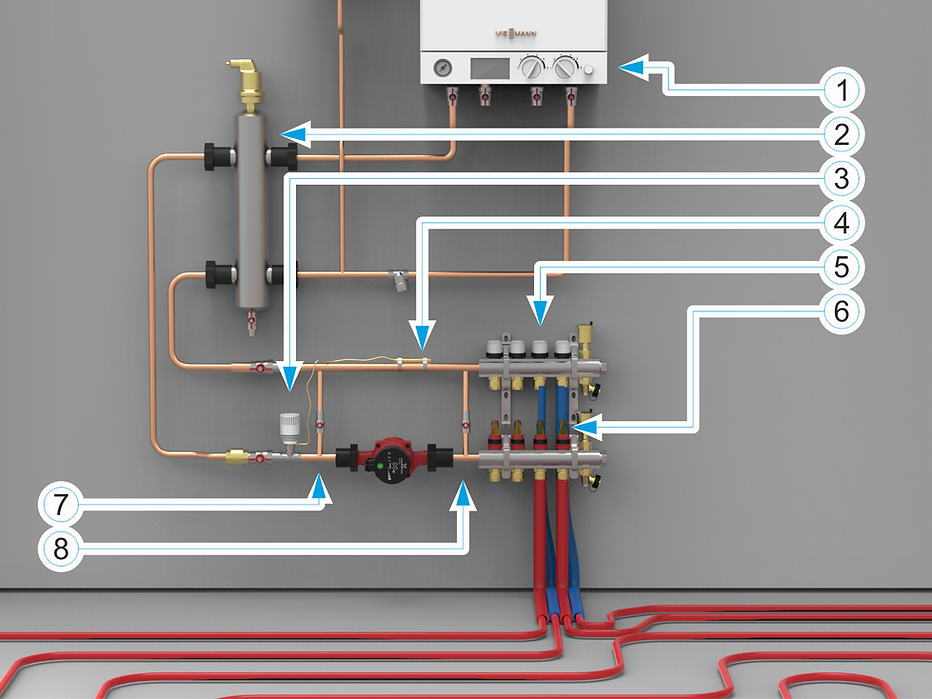

Схема как сделать теплые полы от водяного отопления со смесительным узлом:

• подачу от котла подводим через грязевик в трехходовой термостатический клапан, в него же подводится патрубок из обратки ТП.
  Обратка разделяется на два потока тройником;
• за термостатическим клапаном ставится насос – если насоса в котле недостаточно;
• от насоса теплоноситель идет в гребенку подачи, на которой установлены ручные термостатические вентили;
• на гребенке обратки должны бить расходомеры.

Обязательно нужно ставить автоматические воздухоотводчики на коллекторной группе. Лучше два: на гребенке подачи и обратки.

В принципе этого достаточно для нормальной работы ТП. Теперь рассмотрим, как правильно подключить теплый пол, если в каждой комнате будут датчики температуры, которые через термостат подключаются к сервоприводам. Сервоприводы устанавливаются на термостатические вентили, которые вкручены в посадочные места на гребенке обратного потока. В этом случае также нужно поставить байпас с перепускным клапаном. Он нужен для продолжения циркуляции по малому кругу в случае перекрывания сервоприводами колец ТП.

Здесь есть один тонкий момент как подключить теплый пол к системе отопления – когда теплоноситель идет через байпас по малому кругу есть риск подсоса воды из обратки общей (большой) системы.

Поэтому нужно ставить насос меньшей мощности, чем в котле или же перестраховаться, установив обратный клапан за патрубком (если смотреть от коллектора), подающим охлажденную воду в узел подмес.

Схема подключения батарей и одного контура ТП

ТП можно врезать в магистраль подачи через тройник. Обязательно ставится узел подмеса.

Часто теплый пол комбинируют с обычными батареями. Рассмотрим, как подключить водяной теплый пол в общий контур, если у нас предусмотрено только одно кольцо циркуляции. В данном случае нам не нужно переделывать двухтрубную систему отопления на лучевую (коллекторную). ТП можно врезать в магистраль подачи так же, как и радиаторы, то есть через тройник. Таким же образом врезается и обратка.

Чтобы снизить температуру до необходимой нужно делать узел подмеса. Насос в этом случае не требуется, так как он будет либо в котле, либо пред ним на обратке общей системы (после ). Никаких расходомеров, воздухоотводчиков или других регулирующих элементов не нужно. Достаточно поставить трехходовой термостатический клапан и, естественно, как и на каждый радиатор, запорную арматуру.

Как подключить батареи и несколько контуров ТП

Комбинированная схема подключения ТП (двухтрубка и коллектор).

Теперь разберемся, как соединить теплый пол с радиаторным отоплением, если у нас несколько петель ТП. В этом случае мы можем:

• сделать лучевую систему с двумя коллекторами;
• сделать комбинированную систему – двухтрубная подача на радиаторы и коллектор на ТП.

В первом случае мы подводим подачу на коллекторную группу. К каждой батарее и на теплый пол у нас идет отдельный контур с температурой теплоносителя, заданной на котле (60-70 градусов, а если

, то и все 85). Контур ТП нужно подключить во второй коллектор через смесительный узел. Циркуляционный насос можно ставить на каждую коллекторную группу отдельно или же один на всю систему отопления, но более мощный. Комбинированная система заключается в том, что контур ТП подключается в двухтрубную систему как очередной теплообменник. А потом патрубки подводятся к коллектору через узел подмеса.

Как контролировать температуру

Термостат можно напрямую соединять с сервоприводом.

Возможно два варианта контроля температуры теплого пола:

• посредством узла подмеса;
• посредством сервоприводов.

Если вы регулируете температуру теплоносителя через узел подмеса, то изменяется степень нагрева всех без исключения помещений. В данном случае температура воздуха зависит от площади помещения и схемы разводки, иными словами, тепловой мощности контура. Сделать так, чтобы в разных комнатах была нужная температура, не представляется возможным.

Если вы хотите сами выставлять степень нагрева каждого помещения, то на коллекторной группе устанавливаются сервоприводы.

Это такие электрические краны, которые перекрывают циркуляцию теплоносителя, когда это необходимо. Команды сервоприводу подаёт термостат, а он узнаёт когда это делать, получая данные от датчиков температуры, которые контролируют:

• степень прогрева стяжки;
• степень нагрева воздуха.

Практика показывает, что нужно ставить датчики в стяжку. Вы ставите температуру на 28 градусов и ждете, когда система стабилизируется. Ориентируясь на показания термометра, вносите корректировки. Да, таким образом система будет работать без учета погодных условий, но все равно с водяными ТП добиться полной автоматизации контроля температуры в помещении практически нереально. Контур очень инертный, если поставить воздушный датчик температуры перепады будут очень чувствительные, так как стяжка долго греется и долго остывает

Первый запуск ТП

Теплый пол — это очень удобно.

Осталось разобраться, как включить теплый пол. Первый запуск можно проводить только после того, как стяжка полностью высохла – это примерно месяц. Для начала система заполняется водой. Это делается вручную посредством насоса для опрессовки или же через предварительно смонтированный подвод к контуру водоснабжения.

Методика следующая:

• открываются все воздухоотводчики и вся запорная арматура;
• контур заполняется теплоносителем;
• когда с воздушных клапанов начнет сочиться вода, они перекрываются;
• устанавливается температурный режим на узле подмеса;
• затем включается котел.

По мере нагрева теплоносителя из него будет выходить воздух, поэтому его нужно будет стравливать. После нескольких циклов прогрева теплоносителя система стабилизируется и вам останется только отрегулировать гидравлическое сопротивление на разных контурах ТП расходомерами. По мере эксплуатации вы будете вносить корректировки температуры теплоносителя.

Вопрос № 71: Я окончательно запутался. Ответьте,пожалуйста, может быть не постом, а на мыло. Мне нужно вмонтировать систему теплого водяного пола в однотрубную систему. Прочел Ваши ответы на похожие вопросы и у меня возник новый.
Во-первых, я так и не разобрался как подключить ТП и циркуляционный насос к однотрубке. В Вашем посте показан рисунок, но там подача и обратка от радиаторов и ТП уходит куда-то вверх и непонятно как замыкается.
Во-вторых, если в ТП включить специальный модуль для терморегуляции, то как НЕ возникнет ситуация, когда циркуляционный насос будет гнать теплоноситель, а модуль перекроет поток в ТП при достижении в помещении нужной температуры. Что будет в этой ситуации (Александр Ответ: В общем чтобы теплоноситель двигался по контуру теплого водяного пола в одноторубной системе отопления надо создать избыточное давление в нем, а это можно выполнить только с помощью циркуляционного насоса, правильно?
А теперь рассмотрим все по порядку, если теплый пол расположен непосредственно в помещении где установлен отопительный котел и на обратке установлен циркуляционный насос то подключается контур теплого пола на подачу в него теплоносителя после циркуляционного насоса а выход (обратка) с контура пола подключается перед насосом. В общем получается что контур теплого пола подключен к однотрубной системе отопления параллельно циркуляционному насосу. В этом случае насос создает давление в основном контуре системы отопления и в дополнительном контуре системы теплого пола.
Если котел мощный и температура обратки не превышает 45-50С то никакой модуль управления устанавливать не надо.
Если ваши теплые полы расположены на значительном расстоянии от отопительного котла или даже на втором этаже дома то подключать контур теплого пола можно следующим образом:

Как видим из рисунка циркуляционный насос установлен непосредственно у отопительного котла, далее установлены распределительные гребенки, контур теплого пола подключается параллельно батареям отопления. Подача теплоносителя в контур и в батареи регулируется с помощью обыкновенных шаровых кранов, таким образом устанавливается комфортная температура в комнате. Можно установить в середине контура ТП специальный модуль подключения, вот на том рисунке что вы видели показан контур теплого пола с таким модулем подключенный параллельно двум батареям отопления в одноконтурной системе отопления:

Поскольку в однотрубной системе отопления контур теплого пола подключается параллельно или циркуляционному насосу или параллельно батареи отопления то при срабатывании термостата теплоноситель будет проходить через батареи отопления.

Другое дело если у вас в помещении однотрубная система отопления и только теплые полы без батарей отопления, тогда вам надо собрать такую систему:

Модуль управления в такой системе не нужен, трехходовой термостатический клапан регулирует температуру теплоносителя в контурах ТП, а в случае срабатывания теплоноситель через обратный клапан с помощью насоса продолжает циркулировать в контуре ТП. Такой узел надо собирать в каждом помещении с установленным теплым полом.Для строительства загородного дома или дачи важно не забывать, что как правило, они находятся в тех местах, где нет воды и коммуникаций. И для такого случая незаменимыми становятся аксиально-поршневые насосы, которые имеют большой ресурс надёжности и отлично подходят для любых широт.

Теплый пол от центрального отопления в квартире: легальные способы реализации проекта

Главная » Системы отопления » Система теплый пол » Как сделать теплый пол от центрального отопления в квартире: легальные способы

Система теплый пол

Автор Евгений Апрелев На чтение 5 мин Просмотров 19к.

Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.

Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.

Содержание

1. Схема «вторичного кольца»
2. Схема с теплообменником
3. Нюансы, о которых необходимо помнить
4. Теплый пол или радиатор: что лучше для квартиры

Схема «вторичного кольца»

Данная схема может быть реализована при однотрубной СО в квартире. Первичное кольцо – центральная СО; вторичное – контур «теплого пола».

• Врезка в центральную систему отопления производится только в обратку, на выходе из радиатора.
• На контур устанавливается запорная арматура, а на обратке кольца «теплого пола» еще и обратный клапан, предотвращающий движение теплоносителя в обратном направлении.
• Водяной теплый пол в квартире оснащается смесительным узлом, который включает в себя насос и трехходовой клапан.

При своей простоте, эта схема эффективна, но только при соблюдении правильного монтажа и четкой последовательности сборки.

Совет: Проблема в том, сможете ли вы доказать коммунальщикам, что данная схема работоспособна и не приводит к дисбалансу в централизованной СО. Как правило, специалисты контролирующих служб ссылаются на запрет внесения любых конструктивных изменений в отопительную систему. Поэтому мы настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и профессионалом-теплотехником.

Схема с теплообменником

100% теплотехников скажут, что не нарушая закон можно создавать теплые полы в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков о внесении любых изменений в централизованную отопительную систему, специалисты придумали такую схему, при реализации которой будет создана автономная СО, где в роль теплогенератора будет выступать бак косвенного нагрева (буферная емкость, теплоаккумулятор), теплообменник.

Данная система никак не затрагивает конструкцию центральной СО, не изменяет давление и не повышает гидростатическое сопротивление. Цифрами обозначено следующее оборудование:

• 1 Циркуляционный насос
• 2 Трехходовой смеситель
• 3 и 4 Шаровые краны
• 15 Группа обвязки теплообменника в которую входят: обратный клапан; шаровый кран с грязевиком.

Собрать Теплый пол от отопления в квартире своими руками по данной схеме по силам любому домашнему мастеру. Для более четкого понимания процесса сборки рекомендуем посмотреть видео по теме:

Нюансы, о которых необходимо помнить

• Первое, на что нужно обратить внимание при подключении водяного теплого пола в центральной СО – это на материал, из которого изготовлен змеевик. Все дело ТВ том, что для разводки отопления в полу в квартире и изготовления непосредственно змеевика, как правило, используются пластиковые трубы, которые рассчитаны на температуру теплоносителя 50°С. Температура воды в центральной тепломагистрали может находиться в пределах 70 до 90°С. Разумеется, при подключении контура теплого пола к центральному отоплению напрямую, протечка и дорогостоящий ремонт обеспечены.

• Второе. В интернете представлено достаточно большое количество монтажных схем водяных теплых полов в квартире, которые, теоретически не приводят к дестабилизации СО дома. Одна из них представлена ниже.

  По заявлениям специалистов-теплотехников, основная проблема водяных теплых полов в том, что в СО дома возвращается теплоноситель слишком низкой температуры, что влияет на отопление смежных по стояку квартир. В представленной выше схеме данное влияние минимизировано, за счет контроля за температурой обратки трехходовым клапаном (К2) с термостатическим механизмом. Данный механизм настраивается на максимальную температуру. Для регулировки температуры контура змеевика в схему включен балансирующий клапан К1.

  Важно! Следует понимать, что большинство данных схем не законны и тянут за собой серьезные штрафные санкции, плюс принудительный демонтаж оборудования, что выливается в дополнительную «копеечку».

• Третье. Очень важен точный расчет, который может сделать только опытный теплотехник.

Теплый пол или радиатор: что лучше для квартиры

Каждый день огромное количество наших соотечественников задаются вопросом, как сделать теплый пол от отопления, так как свято уверены, что данная конструкция обогрева квартиры эффективней классической радиаторной. Рассмотрим экономическую целесообразность каждой СО.

1. Система теплый пол экономичнее. Этот вопрос особенно важен владельцем автономных СО и владельцем квартир с тепловыми счетчиками. Для данной конструкции, в качестве основной системы обогрева, необходимо снизить теплопотери жилища до уровня 40-50 Вт/м². Но при таких низких теплопотерях и радиаторная СО будет не менее эффективна.
2. Существует расхожее мнение, что при обогреве посредством радиаторов «вверху горячо, а возле пола – холодно». Как правило, все упирается, опять же, в утепление жилища. Если оно соответствует европейским нормам, то перепад температуры воздуха под потолком и вблизи пола, даже при радиаторах будет минимальным, 1-2°С.
3. Уровень комфорта значительно повышается, если монтировать систему «теплый пол» во всех помещениях квартиры. Действительно, ходить по такому полу приятней, но ответьте себе на вопрос, готовы ли вы во всей квартире оказаться от ковролина, линолеума и других напольных покрытий в пользу керамической плитки, обладающей наилучшей теплопередачей?

И последнее: сопоставьте затраты на реализацию проекта «водяной теплый пол», включающие в себя разрешения, проект с расчетами, дорогостоящий монтаж и настройку работоспособности с высокой эффективностью, которая является достаточно спорным моментом.

Совет: Грамотный расчет водяного теплого пола – это сложный процесс, требующий опыта и знаний множества нюансов. Именно поэтому для их проведения обращайтесь только к профессионалам.

Как работает теплый пол? | Разминка

КАК РАБОТАЕТ НАПОЛЬНОЕ ОТОПЛЕНИЕ

В отличие от радиаторов, которые нагревают воздух в непосредственной близости от них, напольное отопление производит лучистое тепло, которое согревает вас. Радиаторы нагревают холодный воздух возле радиаторов, который поднимается вверх к потолку, нагревая воздух.

В конечном итоге воздух охлаждается, опускаясь до уровня пола, где снова нагревается радиатором, создавая круговой воздушный поток, обеспечивающий тепло. Пол с подогревом и лучистое тепло, излучаемое полом, доводят тепло до уровня пола и обеспечивают более равномерное распределение тепла, чем традиционные методы отопления. Это означает, что весь пол работает как гигантский лучистый обогреватель, нагревая людей, а не предметы, что означает отсутствие риска перегрева и потери энергии.

ТИПЫ СИСТЕМ

Электрический теплый пол работает за счет установки ультратонкой нагревательной проволоки под уровнем пола. Провод нагревается, когда система включена, нагревая поверхность пола и обеспечивая лучистое тепло. №

Нагревательный кабель может поставляться как предварительно проложенным на мате или в фольге, в зависимости от типа пола, так и в виде системы с мембраной и свободной проволокой. Он особенно подходит для ремонта, так как не поднимает уровень пола и может быть установлен компетентным мастером-сделателем. Для термостата, используемого для управления системой, требуется электрик, так как только сертифицированный электрик может выполнять электрические соединения и подключать термостат к системе теплого пола.

Система горячего водоснабжения работает за счет использования теплой воды, которая циркулирует по трубам, установленным под полом. Трубы обычно укладываются в несущий черновой пол, поэтому необходимо учитывать возможное увеличение высоты помещения. Теплый пол на водной основе особенно подходит для новых застроек и крупных проектов реконструкции, где можно приспособиться к подъему уровня пола.

Трубы уложены в форме, обеспечивающей равномерное распределение тепла, и система подключена к источнику тепла, например, бойлеру. Между источником тепла и системой теплого пола устанавливается коллектор и насосный смеситель, чтобы вода поступала в трубы нужной температуры.

Вы должны всегда уточнять у производителя вашего котла, можно ли использовать ваш котел или любой другой источник тепла с подогревом полов с подогревом воды.

Термостат используется для управления обоими типами систем теплого пола. Используя интеллектуальный термостат, такой как интеллектуальный термостат Warmup 4iE, вы можете эффективно управлять своей системой отопления и сэкономить значительную сумму денег на счетах за отопление.

НАПОЛЬНЫЕ МАТЕРИАЛЫ, ПОДХОДЯЩИЕ ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

Электрические системы обогрева полов Warmup подходят практически под любую отделку пола, включая плитку, ковер, дерево, ламинат и винил. В зависимости от конструкции чернового пола и отделки пола может потребоваться дополнительная изоляция для обеспечения наибольшей чувствительности системы.

Прочтите статью в нашем блоге о подходящих напольных покрытиях для обогрева пола и узнайте, какое напольное покрытие подходит лучше всего!

Чтобы узнать, сколько это будет стоить для вашего проекта, запросите предложение сейчас или воспользуйтесь нашим инструментом выбора продуктов.

Какой электрический теплый пол лучше использовать?

Как британский производитель электрических теплых полов, нас часто спрашивают: «Какую электрическую систему теплых полов лучше всего использовать?». Звучит достаточно просто, чтобы ответить, не так ли? Тем не менее, есть множество факторов, которые необходимо учитывать, прежде чем вы сделаете решительный шаг и отправитесь к продавцу электрических теплых полов, чтобы забрать комплект.

В этом блоге мы возвращаемся к основам и предоставляем все необходимое для принятия правильного решения. Это варьируется от того, как это работает, до наших главных советов, которые следует учитывать, прежде чем расстаться со своими с трудом заработанными деньгами.

Однако, если вы немного продвинулись в принятии решения и знаете, чего хотите, площадь пола и основание, на которое он устанавливается, вы можете просто запросить расценки или попросить одного из сотрудников помочь вам. так что у вас есть все, что вам нужно. Если нет, читайте дальше…

Как работает электрический теплый пол?


Электрическая система обогрева пола производит лучистое тепло, которое фактически превращает ваш пол в гигантский радиатор. Тепло поднимается вверх и равномерно распределяется по помещению. В отличие от традиционных радиаторов центрального отопления, здесь нет холодных участков, поэтому не нужно бороться за место рядом с радиатором, чтобы согреться. Еще одним преимуществом является то, что лучистое тепло поддерживает естественную влажность в помещении, так что вы не получите этого ужасного «душного» и сухого тепла.

Электрические системы обогрева полов устанавливаются под отделкой пола, подключаются к электросети и управляются термостатом. Когда система включена, нагревательный кабель нагревает поверхность пола, создавая лучистое тепло. Существуют различные типы электрических систем теплого пола, которые мы рассмотрим позже. Но независимо от того, какой из них вы выберете, вы должны нанять электрика, зарегистрированного в Части P, чтобы выполнить окончательные подключения к сети.

Каковы преимущества электрических теплых полов?


Электрические теплые полы обладают множеством преимуществ, многие из которых применимы и к водяным теплым полам. Мы выбрали некоторые из наших фаворитов.

Свобода дизайна: без радиаторов на стенах нет ограничений на размещение мебели, что дает вам полную свободу дизайна.

Зоны управления: с теплыми полами легко создать зоны обогрева, и в результате вы сэкономите энергию, потому что обогреваете только те помещения, которые вам нужны. Стоит отметить, что использование пониженной температуры в помещениях, которые редко используются, является хорошим вариантом, а не полным отключением отопления.

Более эффективный: электрический теплый пол не только работает при более низкой температуре, но и на 100 % эффективен в месте использования. Это означает, что каждый оплаченный джоуль энергии используется именно там, где это необходимо. Кроме того, электрический теплый пол нагревается до нужной температуры за 45-60 минут, а водяной теплый пол – за 1-2 часа.

Экологичность: полы с подогревом потребляют меньше энергии, чем традиционные системы, а электрическое отопление производит намного меньше выбросов углерода по сравнению с газовыми альтернативами. Но важно отметить, что для того, чтобы сделать систему электрического отопления полностью безэмиссионной, электроэнергия, используемая для ее питания, должна быть на 100% получена из возобновляемых источников, таких как ветер или солнечная энергия.

Польза для вашего здоровья: хотите верьте, хотите нет, но полы с подогревом также могут способствовать созданию более здоровой окружающей среды. Возьмем пример с летящей пылью.

Традиционные радиаторы нагревают помещение за счет конвекции, когда горячий воздух поднимается вверх, а затем опускается, когда становится холоднее. Это разносит частицы пыли по комнате, что облегчает их вдыхание и создает проблемы для людей с респираторными заболеваниями. С подогревом пола движение воздуха намного меньше из-за того, что помещение нагревается за счет излучения, что означает, что ваша вероятность вдыхания пыли значительно снижается. Узнайте больше о пользе для здоровья, прочитав статью «Может ли пол с подогревом улучшить ваше здоровье?».

Каковы недостатки электрических теплых полов?

Как и у других типов систем отопления, у электрических теплых полов есть недостатки, которые могут сделать их непригодными для вашего проекта.

Эксплуатационные расходы: От этого никуда не деться, стоимость киловатта электроэнергии дороже газа. Однако есть планы сократить разницу между ценами на газ и электроэнергию, но пока реальность такова, что электроэнергия дороже.

Быстрее теряет тепло: хотя электрический теплый пол обеспечивает быстрое время нагрева, а также короткие выбросы тепла за счет «ускорения» системы, он также теряет тепло быстрее, чем система водяного теплого пола после выключения.

Ограничение по мебели: Пол с подогревом может ограничить тип мебели, которую вы можете поставить на пол. Любая мебель с плоским дном или любой ковер с рейтингом tog 2,5 и выше не должны располагаться над полом с подогревом, особенно там, где проложен нагревательный кабель. Если вы это сделаете, поток воздуха будет ограничен и вызовет «тепловую блокировку», что может привести к перегреву нагревательного кабеля и повреждению отделки пола, особенно при отделке пола из дерева, ковра или винила.

Где можно установить электрический теплый пол?

Электрический теплый пол чаще используется при ремонте или для небольших площадей в новостройках. Он подходит для любой комнаты в вашем доме и может использоваться под большинством напольных покрытий, от плитки до коврового покрытия.

В качестве основного источника тепла можно также использовать электрическую систему обогрева пола. Что мы понимаем под первичным источником тепла? Это система отопления, которая обеспечивает большую часть потребности в отоплении. Вторичный источник тепла является дополнительным источником тепла. Например, установить электрический теплый пол в ванной комнате, чтобы просто избавиться от холода на кафельном полу. При рассмотрении теплых полов в качестве основного источника тепла рекомендуем заказать расчет теплопотерь. Это сообщит вам, если максимальная теплопроизводительность системы подогрева пола больше, чем теплопотери помещения, и, следовательно, будет эффективно обогревать помещение.

Если вы хотите использовать электрический теплый пол в качестве основного источника тепла, помните, что он будет потреблять большое количество тока, поэтому проверьте, не превышает ли общая нагрузка системы общую нагрузочную способность электрической цепи. Электрический теплый пол может установить любой компетентный человек. Тем не менее, окончательное подключение к сети должно быть выполнено электриком, имеющим квалификацию Части P.

Какие типы электрических систем обогрева пола существуют?

Существует четыре распространенных типа электрических систем обогрева пола, каждая из которых имеет разную толщину. Для получения подробной информации о наращивании полов с использованием различных систем прочитайте «Какая толщина у полов с подогревом?».

Системы сетчатых матов (нагревательных матов)

Традиционная система сетчатых матов представляет собой ряд нагревательных кабелей, прикрепленных к сетчатому мату через равные промежутки времени, и чаще всего используется под плиткой или каменными полами. Примеры этой системы включают систему StickyMat от Warmup, нагревательные маты от Heat Mat и сетку ThermoSphere. Вы обнаружите, что существует множество выходов, доступных с этим типом электрической системы подогрева пола. Например, ThermoSphere Mesh доступен в следующих вариантах:

100 Вт/м ² — Идеально подходит для больших, хорошо изолированных и часто используемых помещений, которым требуется тепло в течение большей части дня.

150 Вт/м ²  – Нагревается быстрее, чем система 100 Вт/м ² , и является наиболее распространенным вариантом, поддерживающим оптимальную температуру в помещениях с небольшими потерями тепла.

200 Вт/м ²  – Имеет самое быстрое время нагрева и является идеальным выбором для поддержания комфортной температуры в помещениях с высокими потерями тепла, таких как зимние сады, или для помещений, в которых время от времени требуются кратковременные выбросы тепла.

Отделка пола: плитка или камень

Системы обогрева и развязки

Система обогрева и развязки является более поздней инновацией по сравнению с системой сетчатых матов. Развязывающая мембрана предназначена для предотвращения растрескивания, подъема и расслоения плиточных полов. Мембрана позволяет плиточной поверхности двигаться независимо от основания. Он снижает любой риск повреждения плиточного пола, вызванного расширением и сжатием, и в то же время удерживает нагревательный кабель на месте с помощью углублений (или шпилек).

Эта система обеспечивает различную мощность нагрева путем изменения расстояния между кабелями. Например, используя мембрану ThermoSphere, вы можете использовать расстояние между двумя стойками для мощности 195 Вт/м ² или расстояние между тремя стойками для мощности 130 Вт/м ² .

Дополнительные преимущества системы обогрева и развязки включают защиту кабеля, поскольку нагревательный кабель зажат между стойками, что снижает риск повреждения, вызванного тяжелой рукой, использующей мастерок. Кроме того, разделительная мембрана обеспечивает гидроизоляционный слой, который идеально подходит для проектов с влажными помещениями.

Отделка пола: Плитка или Камень (особенно подходит для проектов с влажными помещениями)

Фольгированные системы

Электрические системы подогрева пола с использованием фольги, такие как система обогрева Foil Heater System или ThermoSphere Foil, предназначены для использования с плавающими покрытиями пола, такими как как дерево, ковер или винил. Обычно они имеют определенную мощность (140 Вт/м ² ), рассчитанную на то, чтобы не перегревать мягкое напольное покрытие, и могут быть установлены без клея.

Эти системы обеспечивают высокую теплопроводность и быстрое время нагрева, поскольку нагревательный кабель обернут двумя слоями фольги, которая является идеальным проводником тепла.

Отделка пола: дерево, ковер или винил

Системы в стяжку

Системы в стяжку чаще используются в новых проектах строительства или расширения, потому что нагревательный кабель может быть легко проложен в слое стяжки в этап строительства. Этот тип системы идеально подходит для помещений, которые почти постоянно используются, поскольку они имеют более длительное время нагрева и охлаждения. №

Если вы планируете использовать нагревательный кабель, встроенный в стяжку, в качестве основного источника тепла, мы рекомендуем использовать его в нерабочее время, чтобы обеспечить большую энергоэффективность. Теплопроизводительность на м ² можно отрегулировать, изменив расстояние между кабелями для достижения желаемой мощности нагрева.

Установка систем электрообогрева в стяжку занимает больше времени по сравнению с матами электрического обогрева пола, поэтому мы рекомендуем использовать предварительно подготовленный крепежный профиль для более легкой и надежной прокладки кабеля.

Покрытие пола: Любое

Основные советы перед покупкой электрической системы подогрева пола

Проконсультируйтесь со своим электриком!

Попросите вашего электрика проверить мощность электрической цепи, прежде чем расстаться с наличными. Они могут проверить, что общая нагрузка электрического теплого пола не превышает общую нагрузочную способность вашей электрической цепи.

Система на 10 А должна быть подключена к сети с помощью термостата на 16 А и ответвления с предохранителем на 13 А. Источник питания также должен быть защищен УЗО на 30 мА, а также должна быть предусмотрена возможность дополнительной нагрузки электрического теплого пола на автоматическом выключателе в потребительском блоке.

Выберите подходящий вам термостат

Во-первых, не все термостаты работают с электрическими теплыми полами, такими как Nest или Hive. Важно, чтобы вы выбрали правильный термостат, который соответствует вашему образу жизни, потому что вы сможете более эффективно управлять своей системой электрического пола. Например, если вы уже используете технологию «умный дом» в своем доме, то умный термостат — отличный выбор. Это поможет вам разумно контролировать потребление энергии и управлять отоплением наиболее эффективным способом. Узнайте все о преимуществах умных термостатов в нашем блоге «Умные термостаты экономят ваши деньги?»

Не срезайте углы и не пропускайте изоляцию

Нас часто спрашивают: «Нужны ли мне изоляционные плиты?», и мы получаем простой ответ: «Да». Если вы не включите их, помещение будет нагреваться до нужной температуры дольше, потому что половина тепла теряется через черный пол. Подробности читайте в статье «Почему снятие изоляции с полов с подогревом дорого обходится домовладельцам».

Проведите исследование эксплуатационных расходов

Вы сделали отличный старт, потому что читаете этот блог. В Интернете доступно множество ресурсов, большая часть которых посвящена эксплуатационным расходам. Однако эксплуатационные расходы различаются и зависят от:

• Размер отапливаемого помещения
• Тарифы на энергию
• Насколько хорошо утеплен ваш дом
• Как долго вы собираетесь использовать систему для

Не существует универсального решения. Мы рекомендуем вам проверить свой тариф, получить расчет тепловых потерь и сделать максимально возможное предположение о том, как долго ваша система будет работать каждый день. Тогда вы сможете принять обоснованное решение без каких-либо неприятных сюрпризов в счетах за электроэнергию.

Итак, какую систему электрического пола лучше всего использовать?

Ответ на этот вопрос зависит от типа проекта и требований к отоплению.
