Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

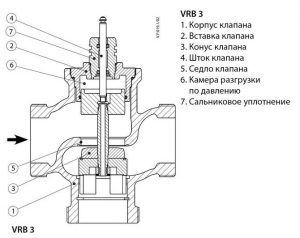

  Устройство трехходового термостатического смесительного клапана

• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

• оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;


  Схема подключения водного теплого пола к центральной системе через отдельный ввод

• создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
• для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
• при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
• используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
3. Определить точки присоединения к существующей системе и рационально подобрать схему.
4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

• в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
• в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
• в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

• слой плотного полимерного утеплителя 30 мм;
• металлические пластины с канавками;
• греющие трубы Ø16 мм;
• тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.
3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.
5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
3. Установите в канавки металлические пластины и проложите трубопроводы.
4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Подключение водяного теплого пола к системе отопления: инструкция

Содержание статьи

Подготовка основания под теплый пол

Когда ваш дом только строится, организовать правильно работающую систему отопления не представляется сложным — вы вольны пропускать и подключать коммуникационные линии любым удобным из возможных способов. Но если речь идет об обустройстве теплого пола в уже жилом помещении, где установлены двери, выведен уровень пола и так далее, задача превращается в практически невыполнимую. Как быть в такой ситуации? Для начала давайте рассмотрим, что включает в себя «пирог» теплого пола, а потом подумаем о вариантах его реализации.

Слоеный пирог теплого пола

1. Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
2. Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами. Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
3. Затем разводятся сами трубы, по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
4. Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.

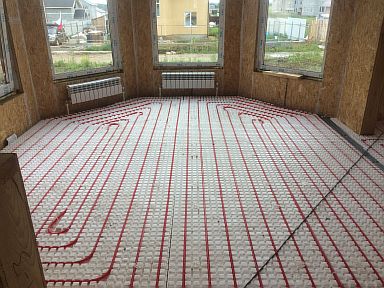

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

1. Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
2. Если убирается стяжка в доме, где полы обустроены по грунту, то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.
3. Вместо пенополистирола, в качестве утеплителя мы можете использовать фольгированные подложки, например, пенофол. Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне.

   Что такое пенофол?

4. Можно уменьшить толщину стяжки до 6 см. Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.
5. Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки.

   Теплый пол на монтажной подложке

6. Также стяжка может быть заменена «сухой системой» теплого пола. Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия.

   Сухой способ укладки водяного теплого пола

Не знаете, как стелить ламинат на деревянный пол? В специальной статье мы расскажем все тонкости процесса: от выбора подложки и самого ламината до пошаговой инструкции по его монтажу.

Последние два решения обойдутся вам намного дороже, чем классический «пирог», тем не менее, они достаточно эффективно решают проблему с уровнем пола, который недопустимо высоко поднимать.

Многие домашние мастера не кладут утеплитель вовсе, а высоту стяжки уменьшают до 4 см. Делать так не нужно, ведь в первом случае значительная часть тепла будет уходить в землю или перекрытие, а во втором сильный нагрев бетонного монолита приведет к его ускоренному разрушению – появятся трещины, начнет отлетать внешняя отделка.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации. И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования.

Вмешиваться в центральную систему отопления запрещено

Интересно знать! Если подключить теплый пол к водопроводу на горячую воду, последуют аналогичные санкции, хотя обнаружить такое обычно проверяющими очень сложно.

Как энергетическая компания может узнать о несанкционированной врезке?

1. Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
2. Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
3. В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
4. Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Интересно знать! Если ваш дом старой постройки, то в 99% случаев вы получите отказ на проведение таких работ, что, собственно, и заставляет многих хитрить. Если у вас в квартире предусмотрено индивидуальное отопление, то решить вопрос будет намного проще.

Как подключается теплый пол от системы отопления

Мы не призываем никого обходить законы, а просто даем информацию, как такое подключение может быть реализовано, тем более что приведенные схемы подойдут и для частных домов, где, как говорится, каждый сам себе хозяин.

Схематическое изображение системы водяного теплого пола

Для нормальной работы оборудования вам нужно обеспечить два основных условия. Первый – это подача в систему воды, подогретой не сильнее 55-ти градусов (это максимум). Высокая температура может повредить напольное покрытие, да и перемещаться по такому горячему полу вам будет некомфортно – оптимальная температура составляет 26-30 градусов. Второй момент – это обеспечение только потребного расхода тепла, иначе вы получите падение производительности батарей, что лишает смысла всей затеи.

Теперь давайте рассмотрим несколько вариантов подключения и сравним, какой из них больше соответствует указанным требованиям.

Прямое подключение

Этот способ является самым примитивным – контур отопления напрямую подключается к подаче и обратке радиатора (двухтрубная система). Такая система будет более менее нормально работать только при выполнении следующих условий:

1. Общая площадь, которую будет обогревать теплый пол, не должна превышать 100 квадратов.
2. Подогревает воду газовый котел, который может в автоматическом режиме удерживать температуру теплоносителя на уровне 40-50 градусов.
3. Котельная оборудована хорошим циркуляционным насосом, производительности которого будет достаточно для работы всей системы отопления.

Контур теплого пола подключен напрямую к радиатору

В принципе, такой вариант подключения имеет право на жизнь, но он обладает несколькими серьезными недостатками. Во-первых, вода всегда будет двигаться по пути наименьшего сопротивления, и это будет центральная магистраль, а не извилистые трубы теплого пола с радиаторами. Во-вторых, если за окном серьезный мороз, вы начнете топить сильнее, из-за чего полы прогреются до некомфортной для хождения температуры.

Также веселая ситуация наблюдается тогда, когда «мастера» подключают контур теплого пола к обратной магистрали в разрыв. В результате уменьшается расход теплоносителя, перестают греть и радиаторы, и теплый пол.

Подключение через клапаны

Намного правильнее будет подключить контур теплого пола через терморегулирующие клапана РТЛ. Ставятся они на обратку, после чего выставляется на нужную температуру.

Клапан RTL

Цены на клапан RTL

Клапан RTL

Работает такая схема следующим образом:

1. Устройство замеряет температуру, циркулирующего в теплом полу теплоносителя.
2. Как только она достигает заданного пользователем уровня, в системе перекрывается термостатический клапан. Циркуляция в теплом полу останавливается, вода течет только через радиаторы.
3. Теплый пол остывает, отдавая тепло бетонной стяжке, которое потом проходит в напольное покрытие.
4. Как только температура снизится до порогового уровня, клапан снова открывается и циркуляция возобновляется.

Последовательное подключение теплого пола

У такой системы также есть недостатки. Самый главный это ограничение длины трубопровода, который не должен превышать 50 м. Если подключить контур длиннее, теплый пол начинает прогреваться неравномерно – в системе очень высокое гидравлическое сопротивление. Для решения проблемы контур развивается на 2 или 3 отдельные части.

Однако, плюсов больше:

1. Такой обогрев вы можете сделать в любом помещении, и привязка к котлу не потребуется. На лицо экономия на материалах.
2. По цене такое решение будет выходить намного дешевле, чем варианты со смесительными узлами и мощными насосами.
3. Если на радиаторах установлены воздушные термоголовки, то теплый пол может функционировать и летом, тогда как радиаторы будут холодными.

Связка теплого пола и системы отопления

Такую схему подключения можно применить и в квартирах с центральным друхтрубным теплоснабжением.

Совет! Грязный теплоноситель, что не редкость для центральных систем, достаточно быстро приведет к выходу из строя клапана РТЛ.

Подключение к однотрубной разводке

Однотрубная система или «ленинградка» известна своей безотказностью в работе и высокой надежности, однако у нее есть один серьезный недостаток – температура воды в последних радиаторах существенно снижается, из-за чего в отдаленных от котла комнатах устанавливается более низкая температура. Если подключить к такой системе еще и теплый пол, то можно ожидать еще большего падения температуры, плюс потребуется установить насос, так как сама по себе вода в таком полу циркулирует плохо.

Для однотрубной системы характерно падение температуры ближе к концу контура

В целом теплый пол при таком подключении обладает следующими параметрами и требует:

1. Чтобы все работало нормально, в контуре не должно быть больше 5-ти радиаторов. Соединяются они трубой DN.
2. Врезка теплого пола делается в конце контура, после всех радиаторов, чтобы не снижать на них температуру.
3. Расстояние между врезками на подачу и обратный ток минимум должно составлять 30 см.
4. Также нужна установка трехходового смесительного клапана, чтобы температура в контуре поддерживалась на одном уровне.

   Трехходовой смесительный клапан

5. Главным элементом такой системы является трехходовой клапан, который смешивает горячую и холодную воду, получая нужную температуру теплоносителя, который циркулирует в теплом полу.
6. Совместно с ним подключается насос для принудительной циркуляции – он гоняет воду по петле теплого пола, а клапан добавляет в нее по мере необходимости горячую воду.

Последовательная цепь отопления

Интересно знать! Такую схему можно использовать в старых домах. Сразу скажем, что разрешения на такое вы от энергетической компании получить не сможете, так что все существующие врезки незаконные.

Использую такое подключение достаточно редко, из-за его нестабильности. Насос в системе создает повышенное давление, и когда клапан приоткрывается, оно передается и в радиаторы, вызывая их разбалансировку, негативно влияя на расход воды. Такое подключение непредсказуемо и иной раз чревато авариями, поэтому не мудрите, и подключите теплый пол нормально, от котла. Экономия нужна не во всем и не всегда.

Традиционная схема подключения теплого пола

Любой уважающий себя сантехник подскажет вам, что для нормально работающей системы теплого пола необходим узел подмеса. Такая система позволяет организовать раздельное управление подогревом пола в помещениях, что на практике очень удобно. Конечно, это покупка дополнительного недешевого оборудования и больший расход труб, зато система в целом всегда будет работать стабильно, и она будет лишена тех недостатков, что мы озвучивали ранее.

Сложный узел подмеса

Цены на узел подмеса для теплого пола

Узел подмеса для теплого пола

На практике используют следующие варианты подключения:

1. Ставится гребенка, которая укомплектовывается термоголовками, если общая протяженность контура превышает 50 м. Принцип работы такой же, как и у врезки в трубу через клапан РТЛ, только регуляторы стоят отдельно на каждый контур. Циркуляцию по системе выполняет насос, установленный в котельной.
2. Также система может включать двухходовой смеситель, сочетаемый с коллектором. Ставится он на подаче и управляется термоголовкой, температурный датчик от которого прячется внутри коллектора. В такой схеме нужен дополнительный насос, который будет перекачивать воду по всем разделенным петлям теплого пола.
3. Смесительный клапан трехходовой может быть совместно установлен с термостатическим вентилем. Эта схема является самой совершенной и подходит тогда, когда расход тепла в контуре очень большой.

Коллектор для теплого пола

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

1. Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы.

   Радиаторный кран «папа-мама»

2. На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении.

   Клапан РТЛ для обратки

Таблица 1. Подключение теплого пола.

Шаги, фото	Описание
Шаг 1 – выводы труб	Перекрываем краны отопления, чтобы прекратить циркуляцию теплоносителя в системе. После его остывания, если он был горячим, разрезаем трубы специальными ножницами. Для каждого типа труб они идут свои. В нашем примере мастер работает с армированным полипропиленом – все соединения выполняются горячей пайкой. Трубы врезаются тройники, от которых кверху делается два вывода. Как видите, от обратной трубы мастер проложил многосуставчатое колено, чтобы аккуратно обойти верхнюю трубу, а на подаче ограничился тройником с резьбой под кран.
Шаг 2 – установка монтажной клипсы	Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы
Шаг 3 – паяем отвод	Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.
Шаг 4 – Установка кранов на подачу и обратку	Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи. Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки — обязательно проверяйте этот момент во время установки.
Шаг 5 – выходы теплого пола	На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.
Шаг 6 — соединитель	Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.
Шаг 7 – Монтаж термоголовки	Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Видео — Как сделать теплый пол от отопления?

Видео — Подключение теплого пола к существующей системе отопления

Как подключить теплый пол к отоплению в частном доме: 9 схем подключений с фото и видео инструкциями

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

К сведению! Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Смотрите видео

К сведению! Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

• вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
• расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки.

Смотрите видео

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

К сведению! При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

Видео

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Видео

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

• термостатического регулировочного клапана;
• температурного датчика для теплоносителя;
• крана для балансировки с фиксирующим прижимным винтом;
• циркуляционного насоса;
• резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
• погружного термометра;
• клапанов: для перезапуска системы, поворотно-дренажного, шарового;
• автоматического воздухоотводчика;
• перезапускового байпаса;
• кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

• температурного ограничителя для теплоносителя;
• ограничителя для регулировки температуры воздуха в обогреваемой комнате;
• воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

К сведению! При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

• если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
• при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
• при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

• для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
• применять трубы DN;
• данную схему использовать при наличии не более 5 радиаторов;
• обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
• обустроить устройство дополнительным насосом для принудительной циркуляции воды;
• расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Подключение по такой схеме возможно несколькими способами:

1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Подключение теплого пола к системе отопления в квартире или частном доме

Есть очень много противоречивых рекомендаций и инструкций, которые описывают как привило должна быть подключена система водяного теплого пола. Если аккумулировать общие постулаты специалистов-теплотехников, то обязательным условием будет наличие циркуляционного насоса. При этом нет особой разницы в типе теплотрассы – циркуляционная, гравитационная, однотрубная или двухтрубная. Насос должен быть для преодоления немалого гидравлического сопротивления, создаваемого контуром теплых полов.

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.

1. Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант – устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.

2. Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.

3. Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты – там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

к оглавлению ↑

Как работает теплый пол от котла отопления

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу. Требуется только обратить внимание на следующие факторы:

• Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.
• Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.
• Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс – любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.



к оглавлению ↑

Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов – от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.



к оглавлению ↑

Советы и рекомендации

Обязательно нужно реализовать байпас теплого пола, позволяющий отсечь неисправную часть контура без остановки котла. В этом случае можно произвести ремонтные работы не оставляя без тепла весь дом, что особенно актуально в зимнее время.

Внимательно изучите систему, на которой планируется делать теплый пол. От этого зависит минимально необходимый диаметр применяемых труб для укладки в пол. Чем меньше циркуляционная возможность трассы, тем больший диаметр должен быть для снижения гидравлического сопротивления.

Из-за высокой температуры теплоносителя на выходе из водогрейного котла использование пластиковых труб для холодного водоснабжения недопустимо. Нужно исходить из расчета 90 градусов по Цельсию в качестве максимального значения.

самотечная гравитационная система отопления с естественной циркуляцией, схема подключения

Смесительный узел в водяной системе обогреваемого пола нужен для корректирования температуры теплоносителя. Установленный котел нагревает теплоноситель до требуемой температуры – 55 градусов. Этого хватает для прогрева пола до 30 градусов. Данный показатель комфортен для холодного периода года. В коллекторе смеситель самостоятельно смешивает горячую и холодную воду до нужной температуры.

Если планируется  без насоса, то теплоноситель подается в систему с заданной температурой, но для этого требуется отдельный котел или наличие централизованной отопительной системы.

Особенности самотечной системы отопления

Главный минус укладки системы водяного отопления без узлов смесителя и коллектора состоит в том, что требуется минимизировать потери температуры воды на пути следования «нагреватель – контур», ведь температуру на покрытии пола нужно держать постоянной.

Рекомендуется учитывать такие требования:

• утеплить стены здания;
• уложить теплоизоляционный материал в пирог напольного покрытия;
• установить качественные конструкции оконных рам;
• смонтировать напольное покрытие в максимальной близости с нагревателем;
• площадь помещения не должна быть больше 10-15 кв.м, иначе бездополнительного насоса продавить контур не получится;
• трубы для контура теплого пола с естественной циркуляцией лучше выбрать с диаметром 20 мм, чтобы уменьшить в них гидросопротивление.

Мнение эксперта

Сергей Пермяков

Инженер систем отопления

Внимание! Главная ошибка в установке водяной бесколлекторной системы пола – попытка ее применения на больших площадях. Поэтому надо подсчитать продолжительность труб и схему укладки так, чтобы температура в обратной трубе не оказалась слишком низкой. Иначе в котле образуется много конденсата, а это приведет к его поломке.

Возможные схемы подключения

Как правило, теплые полы без циркуляционного насоса подключают к уже существующей радиаторной системе отопления. Врезку делают в подающую линию. Возможны два варианта:

• в квартире с централизованным отоплением;
• в частном доме с индивидуальным отоплением от котла.

Внимание! Помните, что любые врезки в систему центрального отопления требуют согласования. Надзорные организации при обнаружении самовольного подключения выпишут штраф и обяжут демонтировать незаконно установленное оборудование.

В своем доме для работы теплого пола без насоса, рекомендуется выбрать мощный котел, неважно, газовый или электрический. Главное, чтобы его мощности хватало и на радиаторы, и на напольный обогрев. Стоит выбрать котел с встроенным насосом.

Естественная циркуляция теплоносителя

Этот наиболее трудный в реализации вариант для теплого пола.Сделать однотрубную систему отопления батареями, при которой теплоноситель самотёком будет циркулировать не сложно.

Главное правило: центр нагрева (котёл) должен быть ниже центра остывания. Но вот подключить в эту схему тепл.полы сложнее.

Для частного дома возможен такой вариант:

Котел устанавливается ниже ТП, например, в подвале. Для еще большего увеличения давления циркуляции можно увеличить к-во секций в приборах стояка, для компенсации потерь в них по циркуляции и теплу (сопротивление теплого пола), а также увеличить диаметр стояка.

Схема с естественной циркуляцией

На схеме изображен самый «сильный» вариант для работы ТП. Возможно также установить котел на 1-й этаж. Получится, что теплый пол ниже центра котла. Но кольцо циркуляции через стояк и ТП тоже имеет свой центр охлаждения. Складывая их вместе (ц.о.стояка +ц.о. ТП), образуем общий центр остывания, находящийся выше центра котла. Естественная гравитационная система в этом случае также будет работать.

Котел со встроенным насосом

Более простой вариант подключения — это использование одного насоса на котле для прокачки теплоносителя и по радиаторам и по теплому полу.

Трубы напольного обогрева подключают через термостатический клапан. Монтируют клапан на подачу теплоносителя, а к обратной трубе устанавливается перемычка. Клапан предназначен для регулировки температуры теплоносителя, он представляет собой смеситель, внутри которого установлен термочувствительный элемент. Клапан защищает систему – он автоматически прекращает поток на трубе подачи в нужный момент.

---

Такие варианты подключения без насоса водяного ТП к котлу оправданы лишь на небольших участках — в сан.узлах, кухне, прихожей. На большой площади самотечный теплый пол реализовать не получится.

С другой стороны, в малых помещениях удобнее монтировать электрический подогрев, не забивая себе голову расчетами гидросопротивления и центра охлаждения.

---

Вопросы и отзывы оставляйте в комментариях ниже.

Предыдущая

Теплый полОсновные схемы подключения водяного теплого пола

Следующая

Теплый полСовмещенное отопление: водяные полы и радиаторы

Вконтакте

Facebook

Twitter

Google+

Подключение теплого пола к системе отопления

• Автомобили
  • Бизнес
    • Дом и семья
      • Домашний уют
        • Духовное развитие
          • Еда и напитки
            • Закон
              • Здоровье
                • Интернет
                  • Искусство и развлечения
                    • Карьера
                      • Компьютеры
                        • Красота
                          • Маркетинг
                            • Мода
                              • Новости и общество
                                • Образование
                                  • Отношения
                                    • Публикации и написание статей
                                      • Путешествия
                                        • Реклама
                                          • Самосовершенствование
                                            • Спорт и Фитнес
                                              • Технологии
                                                • Финансы
                                                  • Хобби

                                                    FB

                                                    Войти
