Какой стороной класть теплый пол пленочный: Монтаж теплого пола своими руками. Устанавливаем электрический пленочный теплый пол с Леруа Мерлен. – Инфракрасный пол: теплый пленочный пол, греющая пленка, установка своими руками, схема подключения без монтажа

Основные функции подложки для тёплого пола:

• выравнивать поверхность — для этого идеально подходит экструдированный пенополистирол, он оснащён боковыми замками, что позволяет сделать плоскость ровной;
• предотвращать потери тепла — инфракрасные лучи направляются строго вверх, что приводит к экономии электроэнергии;
• облегчить процесс укладки напольного покрытия — основу под плёнку рекомендовано подбирать отталкиваясь от напольного изделия.

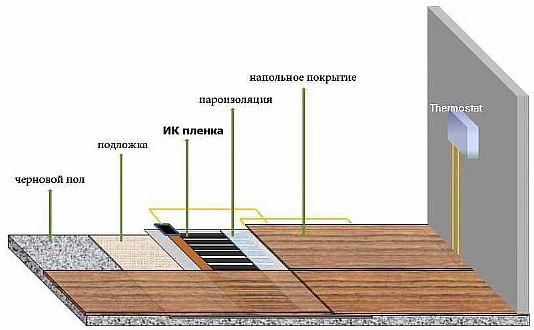

Структура «пирога» плёночного пола

Инфракрасный тёплый пол — многослойная «пирог», в котором каждый слой выполняет важную задачу. Он состоит из:

1. Основания — должно быть ровное и чистое, при наличии трещин и неровностей, их следует заделать специальными смесями. Если изъяны существенные, то  необходимо залить черновую стяжку, предварительно постелив гидроизоляцию.
2. Алюминиевой фольги (отражатель) — стелется на черновой пол. Эта обязательная прослойка, она образует экранированную поверхность, которая отражает инфракрасное излучение.
3. Плит ДВП или магнезитовых — утеплитель. Для соединения плит между собой, используется битумная плёнка или специальный скотч.
4. Инфракрасной плёнки — нагревательный элемент.
5. Настила под финальное покрытие — его следует выбирать, отталкиваясь от вида полового изделия. Выбор толщины зависит от качества полов — от их ровности.

Какую подложку лучше выбрать и почему?

На современном рынке представлено большое количество изделий, которые применяются в качестве отражающей подстилки под тёплый пол.

Выбирая подложку под плёночный пол, не стоит руководствоваться только экономией, требуется отталкиваться от технических особенностей, характеристик помещения и материала. Рассмотрим самые эффективные и безопасные виды.

Экструдированный пенополистирол

Структура экструдированного пенополистирола — равномерно расположенные закрытые ячейки. Материал имеет низкую плотность и высокую степень влагостойкости.

Он не гнётся, поэтому часто используется как подложка под ламинат. Кроме того, обладает большой прочностью и хорошими теплоизоляционными свойствами.

Выпускается изделие в рулонах и листах. Ик плёнка стелиться прямо на данную подложку.

Лавсановая

Подложка из вспененного полиэтилена с лавсановым металлизированным слоем — изделие устойчивое к агрессивным химикатам и микроорганизмам.

Настил из лавсана стелется под плёнку, тем самым сводит к минимуму энергопотери, повышает эффективность работы пола, и в конечном итоге приводит к экономии средств.

Данный вид отражающей подложки наиболее подходящий для инфракрасных полов. Он имеет определённый показатель удельной мощности. Поэтому, при выборе лавсановой подстилки учитывается напольное покрытие, которое планируется укладывать на пол с обогревом.

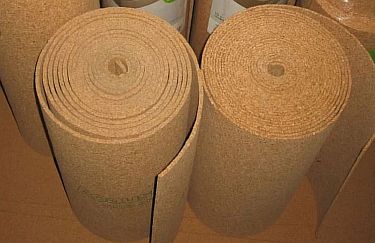

Пробковая

Пробковая подложка — это натуральный материал,  изготавливается из измельчённой и спрессованной древесной коры. Изделие экологически чистое и безопасное для здоровья. Стоит не дёшево, но зато прослужит долго. Выпускается в рулонах или листами.

Кроме того, пробка устойчива к деформациям (способа принимать исходную форму), обладает хорошей тепло и шумоизоляцией, проста в монтаже. Главный минус пробковой подстилки — восприимчивость к влаге. Но данный недостаток важно учитывать при обустройстве водяных полов, а для инфракрасных систем пробка вполне подходящий материал.

Самоклеящаяся подложка

Самоклеящаяся подложка с одной стороны оснащена теплоотражающим фольгированным слоем, а с другой — клеевой прослойкой, с помощью которой изделие крепится к бетонной основе. Материал идеально подходит для использования на неровных и нестандартных поверхностях.

Плюсы данных подкладок — высокая звуко и гидроизоляция, и простота монтажа, в связи с возможностью изделия самоклеиться (не требуется дополнительная фиксация).

Изолон, Пенофол

Эти виды утеплителя состоят из вспененного полиэтилена. Их преимущества в том, что они одновременно выступают как отражатель, так и как теплоизолятор.

Данные подложки прочны, имеют отличные шумоизолирующие свойства, долговечны и практичны. Рекомендованы для укладки в «пирог» плёночного пола с финишным покрытием из ламината или паркетной доски.

ДВП

ДВП — плиты из волокон целлюлозы и различных добавок.  Обладает повышенной жёсткостью и надёжностью, поэтому идеально подходит для укладки под плёнку с финишным покрытием из керамических плит или ламината.

Магнезитовые плиты

Магнезитовые плиты — влагостойки, с хорошей звукоизоляцией, прочны, имеют повышенную плотность. Изделие экологично, так как изготавливается из натурального сырья.

Данный вид рекомендован для монтажа в «пирог» инфракрасного пола, так как обладает достаточной плотностью, несмотря на хорошую гибкость. Поэтому, отлично выравнивает любую поверхность.

К сведению! Не рекомендовано стелить под инфракрасный пол подкладку с алюминиевым фольгированным слоем, ведь данное покрытие является проводником электричества. Лучше использовать отражающий металлизированный слой.

Нужна ли дополнительная теплоизоляция или нет?

Дополнительная теплоизоляция при монтаже инфракрасного пола направлена на:

1. Защиту обогреваемой комнаты, от проникновения в неё холодных потоков воздуха из вне;
2. Сбережение тепла внутри помещения, и недопущение его выхода наружу.

Потребность в дополнительном утеплителе зависит от ряда факторов:

• В каком помещении монтируется пол. Если оно расположено на грунте или над подвалом — то теплоизоляционный слой должен быть толще.
• Какая подложка уложена — то есть, вид и её толщина. При использовании в качестве настила тонкого фольгированного изделия, требуется утеплитель из вспененного пенополистирола, пробки или пенопласта.

Если не придерживаться этих правил, то пол будет работать не эффективно (тепло будет расходоваться в пустую), а это повлечёт за собой дополнительные затраты.

Технология укладки

Укладка подложки — важный этап при обустройстве инфракрасных тёплых полов. Поэтому, при её монтаже требуется соблюдать ряд правил:

• при использовании листов ДВП или магнезитовых плит, следует предварительно стяжку покрыть алюминиевой фольгой;
• в случаи с полимерной металлизированной плёнкой, её отражающая сторона должна располагаться вверх;
• изоляционный материал должен покрывать всю поверхность отапливаемого помещения.

Как и при монтаже подложки в «пирог» любого тёплого пола, подкладка для инфракрасной плёнки монтируется на чистое основание, оснащённое пароизоляционным слоем (полиэтиленом).

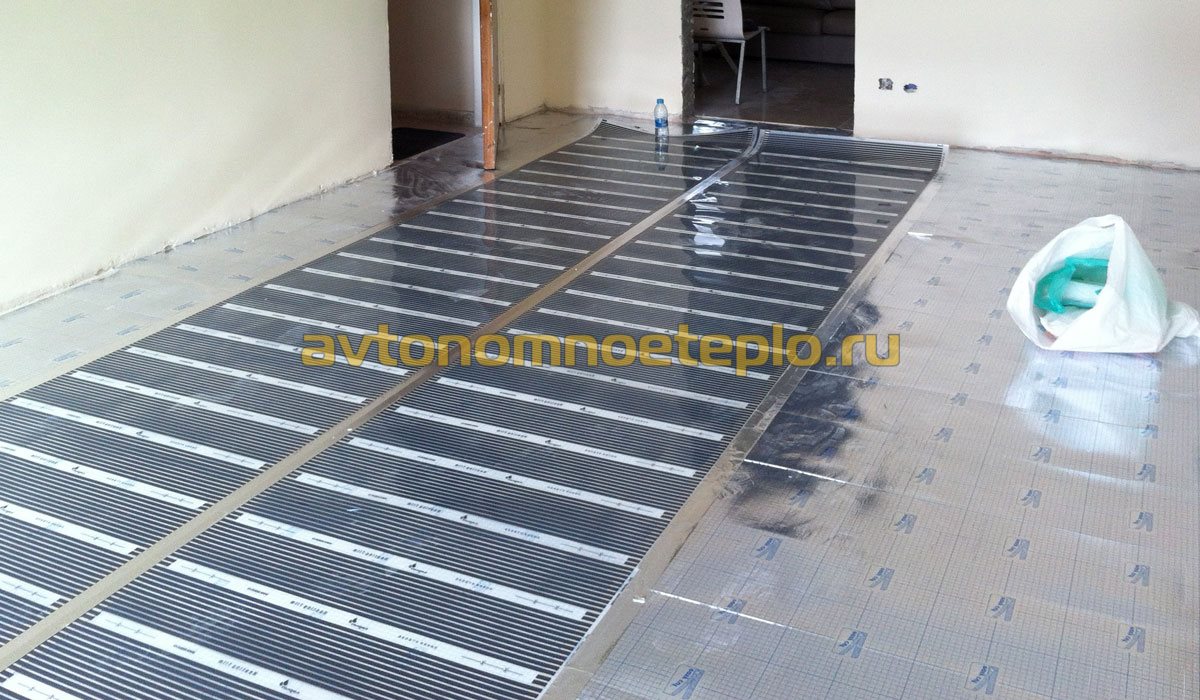

Стелется утеплитель по всей площади комнаты, отражающей стороной вверх, с отступом 100 мм от стен. Эти проёмы закрываются ленточным демпфером. Стыки  проклеиваются специальным металлизированным скотчем. Чтобы, материал не двигался при работе пола, он крепится к основанию двухсторонним скотчем.

После этого, монтируется инфракрасная плёнка, между ней и подложкой не должно быть воздушных зазоров. Затем кладётся финишное покрытие.

От правильно и качественно уложенной подложки зависит эффективность работы пола, а следовательно и комфорт в доме.

Видео материалы

Подложка под пленочный теплый пол, выбор теплоизоляции ИК пола

Содержимое:

1. Обязательно ли укладывать подложку под ИК пол
2. Как выглядит послойный «пирог»
3. Какую подложку укладывают под теплый пол
4. Какую дополнительную теплоизоляцию надо

Обязательно ли укладывать подложку под ИК пол

1. Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.

2. Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.

3. Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.


Как выглядит послойный «пирог» под плёночный пол

Как в результате должен выглядеть «пирог»?

• Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен.

• Алюминиевая фольга. Укладывается непосредственно на стяжку. Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение.

• Листы ДВП, магнезитовая плита. Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем.

• Пленка ИК пола.

• Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.
  Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.


Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.

Какую подложку укладывают под теплый пол

Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:

1. Тепла.

2. Конвекции воздушных потоков.

3. Излучению.


Какую дополнительную теплоизоляцию надо под ИК пол

1. Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т.д.).

2. Не допустить свободного перемещения нагретого воздуха из здания.


Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.

На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.

Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.

Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.

Все, что вам надо знать про теплый пленочный пол

Плюсы и минусы пленочного теплого пола

Пленочный теплый пол сразу после выпуска в продажу завоевал море поклонников, и действительно, он обладает множеством преимуществ.

Пленочный теплый пол, однозначно самый экономичный среди других видов теплых полов. Для его монтажа не потребуется делать стяжку. Монтаж пленочного теплого пола можно сделать самостоятельно, без приглашения специалистов. Расход электричества в разы меньше, чем у электрического теплого пола.
Так на монтаж водного теплого пола потребуется в три раза больше средств, нежели на пленочный. А расход электричества на электрический теплый пол составляет 180-220 Вт на кв.м., тогда когда на пленочный теплый пол потребуется около 150 Вт на кв.м.

Простота монтажа пленочного теплого пола действительно впечатляет. Как уже говорилось в предыдущем пункте, монтаж такого пола можно произвести самостоятельно. Причем даже одному человеку на это потребуется не больше одного дня.
Для пленочно теплого пола потребуется лишь уложить теплоизоляцию со светоотражателями на черновой пол, затем положить теплый пол и подключить его. Сверху на теплый пол можно укладывать финишное покрытие.

Пленочный теплый пол не «ест» высоту потолков. Важный момент для всех жителей квартир с низкими потолками. Учитывая, что пленочный теплый пол укладывается не в стяжку, то высота от пола до потолка практически не меняется. Так, если на водный теплый пол потребуется около 15 сантиметров, то пленочный теплый пол займет буквально 2-3 миллиметра высоты.

Полезные свойства пленочно теплого пола. Такой вид пола не только равномерно прогреет все помещение, но и насытит воздух полезными для здоровья человека ионами. Все неприятные запахи уходят благодаря системе пленочно теплого пола. Так же теплый пол избавит ваш дом от сырости, а это значит, что не оставит шанса размножению грибков и различных насекомых.

Ну, и конечно, стоит отметить минусы пленочного теплого пола

Пленочный пол необходимо укладывать на абсолютно ровную поверхность. Пленочный пол укладывается между черновым полом и финишным покрытием, и если черновой пол не будет ровным, то возникнет трение. Пускай, это трение будет минимальным, но спустя некоторое время оно станет фатальным и пол испортится, а в худшем случае возможно короткое замыкание и, как следствие, возгорание. Поэтому, перед укладкой пленочного теплого пола необходимо обязательно выровнять черновую поверхность.

На пленочный пол нельзя ставить мебель. Это требование относится только к биметаллическим полам, для углеродного теплого пола этот вопрос не актуален. Поэтому, если еще не известно расположение мебели, или возможны перестановки, то стоит обратить свое внимание именно на углеродный пленочный теплый пол.

Необходим специалист для завершения монтажа. Все работы по монтажу теплого пола можно провести самостоятельно, но на финальном этапе вам потребуется электрик. Для подключения терморегулятора и УЗО (устройство защитного отключения) необходим специалист.

Как выбрать пленочный теплый пол

Несколько десятков фирм предлагают инфракрасные теплые полы своего производства. Какие полы выбрать? Краткий обзор основных производителей.

NanoThermal (Южная Корея)

Средняя ценовая категория;
возможность монтажа под плитку;
резка кратно 25 см,
высокая экономичность;
антиискровая сетка.

Teplotex (Южная Корея)

средняя ценовая категория;
безопасность эксплуатации;
шаг отреза 25 см;
приятный дизайн терморегуляторов.

Caleo (Южная Корея)

высокая ценовая категория;
гарантия 7 — 15 лет;
антиискровая сетка;
одна из крупнейших компаний в России.

DAEWOO ENERTEC (Южная Корея)

средняя ценовая категория;
популярная во всем мире компания;
гарантия 15 лет.

Как самостоятельно смонтировать пленочный теплый пол

Подготовка основания

Далее на черновой пол укладывается слой гидроизоляции, который защищает систему теплого пола от влаги. Следующим слоем идет теплоизоляция, которая призвана для того, чтобы тепло уходило в дом, а не к полу. Листы теплоизоляции раскладывают металлической стороной наружу, для фиксации на стыках их необходимо проклеить скотчем.

Составление схемы

Полотна укладываются медной стороной вниз параллельно друг другу, но не внахлест. На ту сторону, которая будет ближе к полу, устанавливаются термодатчики, которые необходимо обязательно изолировать. После завершения укладки, устанавливается терморегулятор и теплый пол подключается к электричеству.

Тестирование теплого пола

Как вы видите, инфракрасный теплый пол это просто, удобно и экономично. Спасибо что были с нами, удачного ремонта!

Какой пленочный теплый пол лучше: особенности выбора и монтажа

Оглавление статьи:

Комфортная температура помещения – основная составляющая уюта в нем. Поэтому сегодня широко используются теплые полы. Они бывают пленочные и кабельные. Рассмотрим их особенности подробнее.

Преимущества и недостатки пленочного пола

Как работает пленочный теплый пол знают все, а вот плюсы и минусы его использования для большинства – секрет.  Такие системы не идеальны. По некоторым показателям они уступают традиционному обогреву, но все же имеют ряд достоинств:

1. Обогрев локальных зон. Нагревательные элементы располагаются в произвольном порядке, это позволяет экономить на материалах при укладке и уменьшить расходы при эксплуатации.
2. Теплый пленочный пол не пересушивает воздух. Необходимость в увеличении влажности помещения отпадает сама собой.
3. Стоимость оборудования вместе с расходниками на порядок ниже других видов теплого пола.
4. Обогрев пола не выходит из строя при низкой температуре. Идеально подходит для дач или загородных домов.
5. Используемые нагреватели с карбонным покрытием имеют КПД, находящийся в пределах 80%, что в разы снижает затраты.
6. Допускается установка в квартире.
7. Монтаж и демонтаж не требует много времени. Все выполняется за 2-3 дня. Установка аналогичных систем проводится 2-3 недели.
8. Возможность монтажа собственными руками. Особые навыки и применение спецоборудования – не требуется.
9. Выполняет прогрев всего помещения, а не его отдельной части.

Перед укладкой пленочного теплого пола  нужно изучить его недостатки. Их немного, но они есть:

1. Нагреватели из карбона работают только от сети. Используемое в элементах напряжение опасно.
2. Несмотря на эффективность обогрева, затрат больше, нежели при водяном обогреве. Эта разница заметна, если прогрев второй производится с использованием природного газа.
3. Места прокладки нагревателей инфракрасного теплого пола не должны перекрываться оборудованием или мебелью. Изначально это допустимо, но спустя пару лет захочется поменять мебель или сделать перестановку. Как быть тогда, снимать пол?
4. Укладка под мягкое покрытие требует монтажа промежуточного слоя, обладающего высоким уровнем механической плотности. Это могут быть ДСП, фанера, OSB плиты.

Сравнение с кабельным и советы по выбору

Какой теплый пол лучше, пленочный или кабельный? Этот вопрос интересует многих. Главный элемент кабельного пола – укладывающийся на слой изоляции электрический шнур. Чаще всего применяется на кухнях, балконах и в прихожих.

К плюсам кабельного теплого пола относят:

1. Возможность монтажа в помещениях с повышенным уровнем влажности.
2. Обогрев лишь напольного покрытия. Нагрев мебели исключен.
3. Комплект датчиков, позволяющих выполнять саморегуляцию отопления.
4. Легкость в монтаже.
5. Высокий уровень пожаробезопасности.
6. Быстрый нагрев помещения.

Кабельный обогрев, по сравнению с использованием пленочного пола имеет ряд недостатков:

1. Высокая цена элементов и расходных материалов.
2. Большое количество используемой электроэнергии.
3. Более сложные ремонтные работы.
4. Менее теплая поверхность напольного покрытия.

Как видим, оба способа имеют достоинства и недостатки. Поэтому перед выбором пола следует продумать все мелочи и только после этого принимать решение.

Особенности монтажа пленочного пола

Пленочный пол укладывают под разные поверхности. Работы по установке выполняют путем привлечения профессионалов или собственноручно. В любом случае нужно помнить, что существует ряд правил и особенностей, которых следует придерживаться. Рассмотри эти вопросы подробнее:

1. Какой стороной стелить пленочный теплый пол? После проведения раскройки материала по нужным размерам его укладывают медной полосой вниз. Это позволит получить ровную поверхность для укладки финишного покрытия.
2. Как соединить пленочный теплый пол между собой? Места отреза медной шины изолируются битумным скотчем. Соединение группы проводов осуществляется с помощью специальных зажимов, либо путем пайки.
3. Как уложить и проверить теплый пленочный пол? Перед укладкой финишного покрытия следует проверить функционирование отопления. Для этого смотрят на работоспособность каждой полосы по отдельности и замеряют общую нагрузку при температуре в 30°С.
4. Как калибровать терморегулятор пленочного теплого пола? Регулировка терморегулятора включает в себя установку значений ряда показателей – температура пола и воздуха в помещение, максимально и минимально допустимые показатели температурного режима, время включения и выключения оборудования. Все они подбираются индивидуально.

Алгоритм монтажных работ следующий:

1. Выравнивание и подготовка пола.
2. Настил теплоотражающего слоя.
3. Укладка пленки по схеме.
4. Изоляция выходов и срезов мотыжным скотчем.
5. Подсоединение термостата и датчиков.
6. Проверка работоспособности отопления.
7. Укладка финишного покрытия.

Все указанное выше – важно.  Несоблюдение любого из этих пунктов может привести к нарушению работы теплого пола или его поломке.

Подключение и настройка пленочного пола

             Количество нюансов при настройке и монтаже пленочных полов сложно перечислить полностью. Основной из них – настройка терморегулятора на заданную температуру. Максимально допустимая температура – 27-28 °С. При выполнении вышеуказанных операций следует придерживаться правил:

1. К примеру, вы приехали на дачу с температурой помещения -2 °С. Включать отопление сразу на +30°С категорически запрещено. Выполнять прогрев рекомендуется плавно. Он может повышаться каждые 5 минут на 7-10 °С.
2. В случае, если финишное покрытие – ламинат, прогревать систему более 28°С категорически запрещено. Более высокие температурные показатели повредят поверхность.
3. Никогда не выставляйте терморегулятор на датчик воздуха. Он должен выставляться на датчик температуры пола, и никак иначе.

В остальном регулировка и настройка пленочного пола ничем не отличается от других разновидностей отопления, проводится по схемам и не требует применения специального инструмента.

Частые вопросы и советы профессионалов

Довольно часто выполняя монтаж пола, людей интересует как правильно подключить теплый пленочный пол своими руками; какой стороной укладывать пленочный теплый пол; как проверить его? Эти вопросы, несомненно, важны, но на них мы уже ответили. Существует ряд других сложностей, с которыми периодически сталкиваются:

1. Будет ли работать отопление при монтаже на терморегулятор датчика другого производителя?  Будет, но при условии соответствия параметров.
2. Я забыл установить температурный датчик, какие могут быть последствия? Обогрев может периодически или постоянно работать на всю мощность. Также, в таком случае, производитель прекращает обслуживание по гарантии.
3. Могут ли два обогревающих мата, расположенных в разных комнатах, работать от одного терморегулятора и датчика? Могут, но только в том случае, когда не будет превышаться мощность терморегулятора.

Если у вас еще есть сомнения, по поводу того, какой пленочный теплый пол лучше или вы не разобрались какой стороной укладывать теплый пленочный пол, то рекомендуем перечитать статью еще раз, либо посмотреть соответствующее видео, расположенное ниже.
