Водяной тёплый пол своими руками, видео и описание процесса

Сделать водяной тёплый пол своими руками, видео монтажа которого можно увидеть в нашей статье, сможет любой мастеровой мужчина. Для этого потребуется внимательно изучить порядок монтажа и прислушаться к полезным советам. Материалы и инструменты для этого имеются в любом строительном супермаркете.

Водяной теплый пол — эффективный способ отопления дома

Водяной тёплый пол своими руками, видео и особенности монтажа

Существует насколько вариантов устройства теплого пола:

Водяной с трубами, помещенными под бетонную стяжку.

Электрический из греющего кабеля.

Электрический инфракрасный.

Самым экономичным из них является именно первый вариант. Его недостатком является некоторая сложность монтажа по сравнению с другими видами. Однако, если приложить определенные усилия, то можно все сделать качественно и аккуратно. Рассмотрим пошагово всю технологию.

Схема обустройства теплого водяного пола

Подготовка основания под теплый пол

Рассмотрим укладку системы водяного тёплого пола своими руками, видео проиллюстрирует нюансы, не оговоренные в данной статье. В качестве основания возьмем бетонные плиты перекрытий. Деревянный пол полностью демонтируется, и убирается весь мусор от него. Неровности, выбоины и бугры на плитах зашпаклевываются и выравниваются. Места прохода инженерных сетей сквозь плиты замазывают цементным раствором.

Когда поверхность просохнет, то пылесосом удаляют весь мусор и пыль. Устраивают гидроизоляцию из пленочных материалов. При этом края пленки должны накладываться на стены до высоты планируемого финишного покрытия.

Монтаж теплого водяного пола своими руками (видео 1)

Утепление напольного основания

Так как мы хотим создать систему, которая способна эффективно обогревать нашу комнату снизу, то необходимо устроить ее так, чтобы тепловая энергия распространялась направленно, то есть вверх. Сделать это можно одним способом, перекрыв возможность ухода энергии в противоположном направлении. Для этих целей можно использовать любой утеплитель. Он не даст возможность теплу улетучиваться в неправильном направлении.

Часто применяют пенопласт, вспененный пенополистирол, минераловатные утеплители. Кроме того, существует большой выбор матов для теплого водяного пола, которые производят специально для этих целей. Они имеют пазы для укладки трубы и не требуют больших навыков при укладке. Выбрав такие маты, мы сильно облегчим себе работу по скручиванию и фиксированию трубы.

Распределение температуры воздуха внутри помещения при радиаторном отоплении и отоплении теплыми полами

Если мы остановились на бюджетном варианте и решили обойтись обычными утеплителями, то их нужно уложить по всей поверхности пола. Лучше использовать жесткие пенополистирольные плиты. Их монтаж намного удобнее, чем мягких утеплителей. Стыки между листами проклеивают липкой пленкой. Поверх плит стоит уложить еще один слой гидроизоляции, так как эта мера позволит исключить любое проникновение влаги к плитам перекрытий.

Не забываем, что пол у нас водяной, и любой прорыв трубы может стать причиной потопа у соседей. Далее по всему периметру комнаты на стены по срезу края утеплителя проклеиваем демпферную ленту, которая возьмет на себя энергию расширяющейся при засыхании бетонной стяжки.

Чтобы смонтировать водяной теплый пол в готовом интерьере можно использовать метод сухой (чистой) стяжки

Укладка труб

Поверх матов для теплого водяного пола укладывают трубы из сшитого полиэтилена или из металлопластика диаметром от 10 до 20 мм. Их выкладывают спиралью или змейкой особым образом. Чем ближе будут витки трубы друг к другу, тем больше тепловой энергии будет приходиться на квадратный метр пола. Рекомендуется, чтобы это расстояние было не боле 30 см.

Пример обустройства теплого пола с тремя контурами отопления

Крепятся трубы к утеплителю специальными зажимами, которые можно приобрести. В противном случае можно придумать скобы из жесткой проволоки, которые втыкают в утеплитель и прижимают ими трубу. Если вы приобрели специальный утеплитель, имеющий бороздки для трубы, то проблем вообще не будет никаких.

Оба конца уложенной трубы выводят в том месте, где будет находиться коллектор для теплого водяного пола. Это устройство позволяет распределять поток теплоносителя по трубам с большой эффективностью. В нем происходит смешивание уже остывшей воды с горячей, что делает, нагрев всей поверхности пола равномерным.

С помощью коллектора теплый пол подключают к основной системе отопления или делают отдельный вход на котел. Когда система собрана, необходимо запустить в нее воду и создать максимальное давление. Такая опрессовка поможет выявить места протечек и исправить эти недостатки.

Укладка трубы в теплоизоляционную подложку из пенополистирола

Помните о том, что стыковать трубы внутри стяжки нельзя! Заранее рассчитайте необходимый метраж труб для каждого контура отопления. Для большей эффективности не рекомендуется делать контуры отопления слишком длинными — так, для трубы толщиной 16 мм максимальный виток контура может составлять 65 м, для трубы толщиной 20 мм — 80 м.

Монтаж теплого водяного пола своими руками (видео 2)

Заливка стяжки

После укладки всех имеющихся труб и проведения опрессовки системы, можно приступать к устройству бетонной стяжки. Она не должна быть очень толстой. Ведь излишний слой бетона не позволит производить эффективный обогрев помещения. Нам нужно добиться максимального КПД от всей системы, поэтому делаем стяжку не толще, чем 5 – 7 см.

Использование самовыравнивающихся смесей позволяет распределить выравнивающий слой очень ровно и при этом достаточно тонко. При создании водяного тёплого пола своими руками, видео показывает, что именно такая стяжка пользуется наибольшим успехом у граждан.

Сравнение различных способов укладки труб для теплого пола

При устройстве стяжки необходимо особенно внимательно отнестись к тому участку, где будут выходить трубы подачи и обратки. Их нужно аккуратно подвести к смесительному узлу для теплого пола своими руками. Этот элемент предназначен для регулировки температуры теплоносителя в системе теплого пола.

Подающаяся на отопление дома вода, может быть нагрета до 95°С. Вряд ли кто-нибудь выдержит такую температуру у себя под ногами. В смесителе происходит смешивание горячей воды с холодной. Только после этого под пол подается теплоноситель, но уже нормальной температуры. Чаще всего это не более 35°С.

Схема установки терморегулятора для системы водяного отопления

От того, какой вид стяжки мы использовали, зависит время ее высыхания. Обычная бетонная стяжка требует для высыхания не менее 3 недель. Современные самовыравнивающиеся составы для стяжки можно использовать уже через несколько часов. Это еще один аргумент в пользу их использования при создании водяного тёплого пола своими руками. Видео процесса монтажа иногда снабжено комментариями относительно того, какую стяжку лучше взять для выравнивания пола.

Монтаж теплого водяного пола своими руками (видео 3)

Финишные работы

На системы теплого пола чаще всего делают покрытие из кафельной плитки (кухня и санузлы), ламината и паркета, линолеума. Реже применяют более толстые покрытия, такие, как половая доска.

Схема работы коллектора

Преимущества и недостатки водяного типа теплого пола

Создавая водяной тёплый пол своими руками, видео которого вам понравилось, не забывайте о его недостатках и достоинствах. Отметим плюсы:

независимость от электроэнергии, если система отопления в доме энергонезависима;
экономичность;
безопасность. При условии того, что монтаж выполнен в соответствии с проверенной временем технологии;
доступность. Потратиться придется только на трубу и коллектор для теплого водяного пола, которые абсолютно необходимы. Все остальные компоненты могут быть заменены общестроительными материалами.

Водяной теплый пол своими руками — вид в разрезе

Недостатком назовем то, что для сооружения такой конструкции требуется специальный инструмент и умение с ним обращаться. Более длительный срок для изготовления системы, в отличии от электрических типов, особенно при использовании классической бетонной стяжки.

Смонтировать систему водяного пола с подогревом по силам каждому. Необходимо только делать это по всем правилам. Тогда эффект от ее использования однозначно будет максимально эффективным. Безопасность системы обеспечивают ее качеством.

Материалы для теплого водяного пола (видео)

Монтаж водяного теплого пола видео

Этот вид отопления – самое подходящее решение для загородного дома. В городских же квартирах врезка в систему центрального отопления не разрешена. Также стоит учитывать, что теплые полы сильно снижают влажность воздуха, поэтому он не рекомендован к использованию в спальных помещениях. Ниже на видео примерах посмотрите полезные советы монтажа водяного теплого пола.

Водяной теплый пол, монтаж

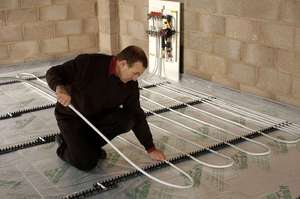

Начинать работы стоит с установки коллекторного шкафа, который необходим для распределения теплоносителя (воды, чаще всего) от нагревательного элемента к периферии. Заводим в шкаф две трубы от котла – подающую и возвратную. Как видно из их названия, первая обеспечивает поступление воды, а вторая – возвращает ее в котел для дальнейшего подогрева. Непосредственно циркуляция обеспечивается насосом. Подающая и возвратная трубы имеют на концах коллектор – трубу с несколькими выходами, с помощью которых теплоснабжение разводится по отдельным участкам. Также стоит установить на коллектор сливной кра

н (на случай ремонта) и воздухоотводчик (удаляет пузырьки воздуха из системы).

Подготовительные этапы

Теперь требуется подготовить пол в помещении:

Удаляется весь строительный мусор;
Выровнять при необходимости пол;
Укладываем гидроизолирующую полимерную пленку.

Края располагаем внахлест, затем их спаиваем строительным феном. Для предотвращения потери тепла сверху укладываем теплоизоляционный слой из пеноплекса или полистирола. По периметру стен приклеиваем, как скотч, демпферную ленту, нужную чтобы компенсировать расширение стяжки при нагревании. Укладываем сверху арматурную металлическую сетку. К ней хомутами крепим металлопластиковую трубу. Использование полипропиленовых труб недопустимо из-за большого количества швов и низкой теплопроводности.

Способы укладки водяного теплого пола

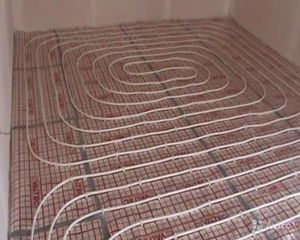

Основные способы укладки – спираль и змейка. Расстояние между трубами может колебаться от 10 до 40 см. Расстояние до стен должно быть не меньше 8 см. Максимально допустимая длина трубы при монтаже водяного теплого пола – 100 м, что дает приблизительно 20 – 25 м кв. площади укладки. Подсоединяем концы трубы к коллектору, при этом с обеих сторон устанавливаем запорные вентили. Это позволит по желанию отключать отдельные помещения от отопления. Производим пробный пуск системы. Давление при этом должно превышать рабочее в полтора раза. Подробно рассчитать рабочие характеристики водяного теплого пола, калькулятором онлайн.

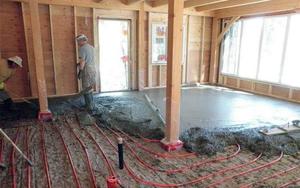

Можно приступать к стяжке пола цементным раствором. Она производится при включенной системе циркуляции. Высота стяжки составляет от 3-х до 7 см. Финишное покрытие укладывается после окончательного высыхания стяжки. Оптимальной для использования считается керамическая плитка. У нее очень хорошая теплопроводность. Если используется ламинат – слой подложки должен быть максимально тонким. Ковролин же требует увеличения температуры на 5 – 6 градусов. Схема разводки теплого пола в квартире.

Подборка видео по монтажу водяного теплого пола

Теплый пол показывает как делают монтаж водяного теплого пола, инструкции, полезные советы, рекомендации по установке.

Видео:

Монтаж в принципе не сложен и позволяет сэкономить денежные средства, ведь цены на данный вид работ бывает кусаются. Успехов!

виды Электрических и Водяных +Видео

Для современного комфорта в квартире и удобства проживания , производители теплых полов, дают большой выбор разнообразного оборудования. Особенно актуально установка теплого пола если у вас угловая квартира или расположена на последнем этаже. Если у вас маленькие дети или просто вы любите ходить босиком,теплый пол непременно обеспечит уют.

Использование теплых полов

Ознакомьтесь с возможными вариантами и стоимостью, перед тем как выбрать теплый пол.

Если вы решили не вызывать мастера по установке теплых полов, а смонтировать его своими руками, мы дадим несколько рекомендаций и техник , которые позволят грамотно произвести процедуру от выбора до введения в эксплуатацию.

Правильный монтаж теплого пола , даст долговечность оборудования и минимальные траты электроэнергии!

Бывают полы водяные или электрические.

Обычно обогрев пола устанавливают:

в бане;
ванных комнатах;
балконе, веранде.

Если невозможно установить водяное отопление, то в домах и квартирах стелят электро полы.
В продаже доступно много вариантов, установить которые просто.

Виды теплых полов

Есть 2 группы полов.

Теплые полы водяные

Подключаются эти коммуникации к котлу. Состоят из трубок , по которым идет вода или другой теплоноситель. Этот вид мы рассмотрим в следующей статье, т.к. такие полы устанавливаются в основном в частных домах.

Электрические

В квартиры лучшим вариантом будет вторая группа теплого пола – с электрическим подогревом. Подобный вид теплого пола можно проводить в квартире без разрешения компетентных организациях , главное параметры пола определить верно.

Также существуют три подвида :

Первый – кабель, толщина кабеля около 7 мм. Эту систему укладывают под тонкий ковролин, ламинат, линолеум, кафель, паркет.
Второй – тонкий кабель, его раскладывают на специальной сетке , толщина около 3-3,5 мм. Он просто разворачивается и крепиться с помощью скотча . Раскладывают тонкий провод в виде змейки. Далее на провода идут клей и плитка.
Под ламинат, линолеум, подойдет пленка. Она является самой удобной в установке.

Есть несколько вариантов:

термоматы;
пленочные или инфракрасные полы;
греющего кабеля (кабельные полы).

Выбор пленочного теплого пола отличный вариант, если вы хотите теплый пол под ламинат или линолеум.

Что собой представляет система теплого водяного пола своими руками, монтаж, видео

Водяной теплый пол в последнее время становится все более популярным, вытесняя традиционную отопительную систему. Такая установка особенно хорошо подойдет для ванной комнаты и детской. Его монтаж под силу выполнить и самому. Для этого не требуется каких-то специфических знаний, необходимо всего лишь уделять процессу работы максимум внимания и стараться правильно выполнять технологию укладки. В этой статье будет представлено видео монтажа водяных теплых полов.

Что такое система водяного теплого пола

Это, по своей сути, обыкновенная гибкая металлопластиковая труба, которую укладывают по всему полу в виде волн. В этом случае теплоносителем выступает горячая вода, поступающая в систему или из котла отопления, или из точки подачи воды в радиаторы, если квартира имеет централизованное отопление.

Если вода поступает из котла отопления, то в этом случае отопление будет представлять собой замкнутый цикл – вода будет уходить обратно в котел, там нагреваться и снова поступать в трубы. Во втором случае использованная вода уходит туда, куда и вода из обычных радиаторов.

Водяные теплые полы своими руками видео.

Требуемые инструменты для монтажа системы

Для монтажа водяного теплого пола своими руками потребуются следующие инструменты:

совковая лопата, а также лопата, необходимая для заливки бетонного основания;
двухметровое правило с уровнем;
разнообразные гаечные ключи, необходимые для скрутки соединений системы;
водяной уровень;
ведра для клея и цементной смеси;
шпателя – обычные и зубчатые;
перфоратор;
рулетка;
карандаш.

В процессе работы часто возникают разнообразные ситуации, когда могут потребоваться и другие инструменты.

Необходимые материалы для монтажа системы

Так как сначала выполняется черновая стяжка, потом на ее поверхности создается теплоизоляционный слой, а затем укладываются трубы теплого пола и заливается финишная стяжка, то, соответственно, понадобятся следующие материалы:

Цемент, керамзит и бетон. Щебень лучше не использовать, иначе полы будут холодными.
Плиты пенополистирола, клей. Пенопласт не рекомендуется применять, потому что он представляет собой легко деформирующийся материал. При заливке финишной стяжки плоскость из такого материала быстро портиться. Поврежденные участки создают брешь в теплоизоляционном слое, что уменьшает эффективность теплого пола.
Крепежные скобы, с помощью которых фиксируются трубы к полу.
Пакля, разнообразные фитинги для труб, силикон и коллектор.
Металлопластиковые трубы диаметром 16 мм.
Саморезы и дюбеля разной длины и диаметра.

Виды монтажа теплого напольного покрытия

В зависимости от того, какая конструкция у дома, используют следующие основные методы монтажа теплого напольного покрытия:

Если помещение имеет бетонные плиты перекрытия, то в этом случае трубы системы теплого пола располагают в толще выравнивающей стяжки.
Если такие полы монтируются в легких каркасных строениях, то трубы рекомендуется прокладывать в пазах плит теплоизоляционного слоя.
Если строится или ремонтируется деревянный дом, трубы следует располагать в пространстве между лагами или прямо в толще модульного деревянного пола.

Монтаж водяных теплых полов видео.

Утепление основания теплого пола своими руками

Основание представляет собой прочную и ровную плоскость пола, на которую впоследствии будут приклеиваться листы пенополистирола. Если черновая напольная поверхность будет хрупкой или неровной, то навряд ли получиться приклеить листы правильно, а также при отсутствии нормальной плоскости есть большая вероятность того, что листы могут продавиться.

Именно поэтому делают черновую заливку пола. Желательно делать не просто стяжку, а нормальное армированное основание из бетона, толщина которого может составлять 7−10 см. Такой слой получается очень прочным, благодаря чему листы не смогут разорваться, а трубы не деформируются.

Прежде чем начать черновую заливку, следует связать клетку из арматуры, ячейки которой должны иметь размеры 70х70 см. Верхние точки будущей плоскости определяют при помощи водяного уровня. Устанавливают маяки по горизонтали на расстоянии 1,5 м друг от друга. Замешивают бетон и заливают им всю площадь помещения, при помощи правила срезая лишний раствор. Следует подождать неделю, чтобы бетон окончательно высох.

Обязательно нужно утеплять бетонное основание пола. В противном случае теплая водяная напольная система будет прогревать не воздух в помещении, а перекрытие.

Сначала следует очистить плоскость от мусора и пыли, после чего грунтуют пол. Подготавливают клей для пенопласта. Для этого его размешивают, дают постоять минут 5, и затем опять перемешивают полученную массу. При помощи зубчатого шпателя следует нанести на листы пенополистирола клей, после чего укладывают их на пол. Следует немного прижать их и отпустить. Клей высыхает в течение одного дня. Затем для большей прочности листы прикрепляют к полу дюбелями с широкой шляпкой. После этого приступают непосредственно к укладке теплого пола своими руками.

Использование пенополистирола в качестве утеплителя – очень хороший вариант, однако, теплая водяная система будет работать гораздо эффективнее, если сверху него постелить отражатель тепла. Это может быть любой рулонный материал, имеющего покрытие из фольги.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

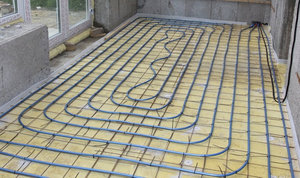

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Подсоединение системы к источнику обогрева воды

Этот этап работ требует определенных навыков работы с сантехническими приборами. Сперва следует установить коллектор, который представляет собой трубку с отводами для теплого пола. Для этого к коллектору прикручивают переходники, краны, заглушки и прикрепляют его на стену. К переходнику подсоединяют конец трубы теплого пола, в который впоследствии будет подаваться горячая вода. Таким же образом устанавливают и коллектор, через который также будет уходить с системы использованная вода.

Довольно часто коллектор не прикрепляют к стене, а оставляют держаться на основной трубе. Этого делать ни в коем случае нельзя. Коллектор постоянно подвергается механическим воздействиям, например, перепады воды в напоре, поворачивание кранов и т.п. В результате того, что распределительная трубка нормально не закреплена, возникает большая вероятность ее отрыва от водопроводной трубы.

После этого можно приступать к испытанию установленной системы.

Проверка системы водяного теплого пола

Обязательно следует устроить тестовый запуск системы водяного теплого пола для выяснения наличия протечек, это касается также и самой трубы. Металлопластиковые трубы могут иметь заводской брак, поэтому во время монтажа повышается риск их повреждений. Именно поэтому следует заранее провести предварительную проверку перед заливкой теплого пола стяжкой. Это не займет много времени.

Следует открыть вентили подачи и обратки и немного подождать, пока вода полностью не заполнит систему. Необходимо обратить внимание на то, чтобы в процессе тестирования трубы не дергались под водным напором. Если такое случается, то следует дополнительно зафиксировать теплый пол в нужной точке, иначе велика вероятность того, что после высыхания стяжки трубы могут приподняться над ней и исправить эту ситуацию будет довольно сложно.

Если нигде нет протечек, значит, все нормально, и после этого приступают к укладке финишного цементно-песчаного слоя. Принцип работы такой же, как и при заливке чернового пола, только раствор не должен содержать керамзит.

Ни в коем случае нельзя отключать систему в то время, пока сохнет цемент. Дело в том, что когда будет проходить горячая вода, металлопластик начинает расширяться. А если трубы будут холодными, то после того, как пол будет залит, во время нагрева им некуда будет расширяться.

Видео м онтажа тёплого водяного пола.

Заключение

Теплый водяной пол – замечательное приспособление для домов с холодной напольной поверхностью. Монтаж его не слишком сложен и можно своими руками установить систему водяного теплого пола. Самое главное – это придерживаться определенных правил и нюансов. Представленное в статье видео поможет разобраться в этом.
