радиаторы плюс теплый пол (схемы, инструкции)

Тепловой комфорт – главное, что беспокоит владельцев домов зимой и в межсезонье. В последние годы все популярнее становится комбинированное отопление: радиаторы плюс теплый пол. Такая система максимально эффективна, удобна в эксплуатации, безотказна. Установив ее, хозяин дома расширяет собственные возможности: становится легче управлять температурным режимом, на случай неполадок всегда есть резервный вариант, а суммы за отопление не выше привычных. При правильном выборе схемы, источников энергии и отопительных приборов можно добиться существенной экономии на оплате счетов за энергоносители.

Где можно делать комбинированные системы?

Если правильно выбрано напольное покрытие и тип системы теплого пола, то комбинированное отопление можно монтировать в помещениях любого назначения и зданиях любой этажности. Это отличный вариант для двухэтажных жилых домов. При обустройстве теплого пола на первом этаже потоки теплого воздуха поднимаются вверх, прогревают весь этаж и перекрытия, служащие полом для комнат на втором этаже, где установлены радиаторы.

В качестве напольного покрытия для теплого пола первого этажа лучше всего использовать керамическую плитку. Для спален на втором этаже можно выбрать любое покрытие. Если установить терморегуляторы, то будет легко поддерживать нужный температурный режим в зависимости от времени суток. Например, днем можно устанавливать более низкую температуру, а в вечернее и ночное время – более высокую.

Теплый пол и радиаторы

Примерная схема комбинированного отопления двухэтажного дома. Предполагается, что теплый пол будет смонтирован только на первом этаже, а второй будет отапливаться радиаторами. Возможны и другие варианты

Идеальный вариант – если обустройство комбинированной системы изначально заложено в проект многоквартирного дома. Но, как правило, такой идеал недостижим, приходится отталкиваться от реалий, учитывать ограничения. В квартирах нельзя обустраивать водяные теплые полы, если теплоноситель планируется брать от централизованных систем тепло-, водоснабжения, но при этом можно устанавливать системы с теплообменниками.

Для организации водяного напольного отопления в квартире требуется согласовать проект с компетентными службами. Это дополнительные временные затраты. Важно также определиться с видом покрытия, которое будет постелено на теплые полы. Специалисты рекомендуют ламинат или плитку. Паркет и ковролин непригодны для водяных теплых полов. Они являются хорошими теплоизоляторами и снижают эффективность работы системы.

Линолеум – вариант, который имеет смысл рассматривать только в том случае, если есть финансовая возможность купить по-настоящему качественный материал. Дешевые виды линолеума изготавливают из синтетического сырья. При нагревании материал может выделять токсичные вещества в атмосферу. Это потенциально опасно для здоровья людей, проживающих в квартире.

Конструкция электрического теплого пола

В квартирах многоэтажек нередко устанавливают электрические теплые полы как дополнение к централизованной системе отопления с радиаторами. Принимая такое решение, владельцу следует оценить, насколько электропроводка способна выдержать дополнительную нагрузку

Вам также будет полезен материал о вариантах разводки системы отопления в доме: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/sxema-otopleniya-v-chastnom-dome.html.

Какие отопительные приборы выбрать?

Для газифицированных населенных пунктов этот вопрос не актуален, поскольку газ был и остается самым дешевым и доступным топливом. Установка качественного конденсационного котла решает проблему. А вот в местностях, где поблизости нет магистрали, выбор обычно сводится к твердому или жидкому топливу.

Сжиженный газ, как показывает практика, не выход, т.к. отопление обходится слишком дорого независимо от того, насколько экономичным будет котел. Но «для подстраховки» можно приобрести газовую модель, которую легко переоборудовать под отопление сжиженным газом, просто сменив форсунку.

Если у владельца дома есть возможность покупать солярку ниже рыночной стоимости, то жидкотопливный котел – хороший вариант для отопления дома большой площади. Если же такой возможности нет, то лучше всего остановиться на твердотопливном котле длительного горения.

При проектировании схемы отопления с теплым полом и радиаторами нужно учитывать, что напольный обогрев более экономичен. Но это не значит, что радиаторы бесполезны. Их задача – создавать тепловую завесу возле окон и предотвращать остывание дома. При правильном выборе элементов системы и продуманном контроле отопление будет максимально эффективным и при этом относительно недорогим.

Схема и принцип работы конденсационного котла

Конденсационный котел – самое выгодное решение для частного дома. КПД устройств существенно выше привычных котлов, а топливо расходуется экономнее. Конденсационные модели энергозависимы, т.к. оснащены системами электронного розжига. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя

Водяной или электрический пол – что лучше?

Если рассматривать системы с точки зрения эффективности, то они примерно одинаковы при условии, что спроектированы и смонтированы без грубых ошибок. Главный вопрос – стоимость систем. Оборудование водяного теплого пола обходится дороже электрического, но в эксплуатации эти системы дешевле.

Вопросы покупки и монтажа решаются только один раз, а за отопление приходится платить по 7 месяцев в году. Поэтому многие владельцы частных домов делают выбор в пользу водяных систем. Самый рациональный вариант – установка газового конденсационного котла, водяного пола и радиаторов отопления с высокими показателями теплоотдачи.

В многоквартирных домах с централизованным отоплением проектирование и обустройство водяного пола сопряжено с определенными трудностями, а стоимость установки и эксплуатации системы зависит от выбранной схемы.

Хозяева квартир в многоэтажках чаще подключают электрический теплый пол – двужильный электрокабель, карбоновые маты или инфракрасную пленку. Благо, на современном рынке отопительного оборудования можно найти приемлемые варианты. Дополнительный плюс электрического напольного обогрева – простой монтаж.

Схема подключения водяного пола к котлу

Обустройство двухтрубной системы отопления требует существенных финансовых затрат на материалы и комплектующие, поэтому многие владельцы домов проектируют однотрубные. Они тоже справляются со своими функциями, но если дом большой, лучше не экономить на системе обогрева

Монтаж карбонового пола в квартире – видеоинструкция

В квартирах с централизованным радиаторным отоплением нередко монтируют карбоновые полы. Их выбирают из-за простоты установки и экономичности. Как уложить карбоновый пол в квартире, показано в видеоинструкции, приложенной ниже:

Теплый пол в двухэтажном доме – учебный фильм

Как сделать теплый пол в 2-х этажном доме, можно узнать из учебного фильма:

Несколько слов о выборе радиаторов

Самые «модные» радиаторы – биметаллические и алюминиевые. Они отличаются хорошей теплоотдачей, хорошо выглядят, а биметалл еще и прослужит многие годы. Сталь уступает алюминию и биметаллу по всем показателям, а вот старый добрый чугун – вполне приемлемый вариант. При выборе следует ориентироваться не только на показатели теплоотдачи, но и на устойчивость материалов к коррозии, долговечность.

Проще всего выбрать радиаторы для частного дома с автономным отоплением. Владелец может сам контролировать качество теплоносителя, а мощных гидравлических ударов в системе не бывает. Для дома можно выбрать любой вид радиаторов. Чугунные – дешевле и долговечнее, но более сложные монтаже и менее экономичные. Алюминий обойдется дороже и прослужит меньше, зато приборы из него теплоэффективны и очень красивы.

Если планируется комбинированная система в доме или квартире с централизованным отоплением, то выбор невелик – либо биметалл, либо чугун. Отопительные приборы из этих материалов достойно справляются с гидроударами и воздействием химически активного теплоносителя.

Если средства позволяют, лучше остановиться на биметаллических моделях. Лучшие европейские бренды – Sira, Global Style, Radena, Regulus-system. Радиаторы этих торговых марок адаптированы для рынка стран СНГ. Среди российских производителей Rifar вне конкуренции. Все модели собраны из качественных материалов по западным технологиям. Особенно популярна модель Rifar Monolit, по характеристикам не уступающая лучшим «итальянцам», зато гораздо более дешевая.

Конструкция биметаллического радиатора

Благодаря удачному сочетанию материалов биметаллические модели долговечны, устойчивы ко всем видам воздействий и эффективны. При включении отопления они почти сразу начинают отдавать тепло, т.к. объем теплоносителя небольшой и корпус прогревается почти мгновенно. «Бонус» — стильный внешний вид

Трубы для теплого пола и подключения радиаторов

Для водяного теплого пола лучше выбрать трубы из сшитого полиэтилена. Их продают в бухтах, что упрощает транспортировку. Они удобны в монтаже, прочны и долговечны. Трубы из сшитого полиэтилена можно монтировать в стяжку. Их не обязательно прокладывать строго по прямой, поскольку изделия гибкие.

Преимущества полипропиленовых труб для подключения радиаторов – дешевизна и удобство установки. Для монтажа понадобятся специальные насадки, фаскосниматель, аппарат для раструбной сварки. Если выбраны трубы с алюминиевым армированием, то понадобится еще и шейвер. Для обустройства системы нужна также запорная арматура.

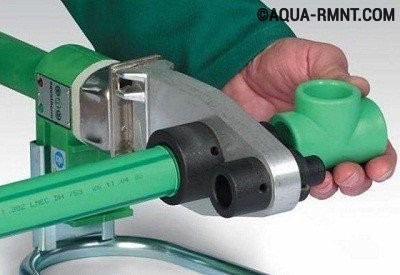

Монтаж полипропиленовых труб

Во время установки полипропиленовых труб важно правильно нагревать сами трубы и фитинги. При перегреве можно материал деформируется и утрачивает свои свойства. Существуют специальные таблицы, по которым можно определить оптимальное время нагрева труб

Если вы ещё не определились, какое отопление сделать у себя в доме, обратите внимание на материал про однотрубную систему, её плюсы и минусы, технология монтажа: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/odnotrubnaya-sistema-otopleniya.html.

Обустройство системы с газовым котлом

Главная сложность – организация разводки по двум контурам с разной температурой теплоносителя. Наиболее рациональные варианты – последовательное подключение или гидрострелка. Последовательное подключение более экономично, а гидрострелка – практична, т.к. ее использование позволит добиться оптимальной работы конденсационного котла. В контур теплого пола будет поступать теплоноситель более низкой температуры, чем в радиаторы.

Температура отопительных приборов регулируется автоматически, по мере их остывания в каждом из контуров должны запускаться циркуляционные насосы. Чтобы остановить работу одного из контуров, достаточно отключить насос. Для минимальной инерционности системы выбирают трубы с маленьким внутренним сечением, оптимально – 20 мм.

Напольный газовый котел

Газовое отопительное оборудование устанавливают в отдельных помещениях. Высота потолков в котельной должна быть не ниже 2 м, а объем помещения не менее 7.5 м.куб. Обязательно нужно позаботиться о вентиляции

Подробное описание схемы подключения комбинированного отопления с теплым полом и радиаторами есть в видеоролике ниже:

Отопительная система с твердотопливным котлом

При подключении твердотопливного котла схема отопления с теплым полом и радиаторами монтируется как закрытая гравитационная с теплоаккумулятором. Она может быть одно- и двухтрубной. Желательно на каждом из отопительных приборов установить дросселирующую запорную арматуру.

Теплоотдачу твердотопливного котла лучше не ограничивать, поскольку это станет причиной неполного прогорания топлива и, как результат, неэкономного расхода. Теплоаккумулятор нужен, чтобы вода в системе не перегревалась. Циркуляция теплоносителя останавливается после прогорания топлива в котле.

По мере остывания воды в системе она подается из теплоаккумулятора в контур с радиаторами. При отключении электроэнергии вентиль отсекает подачу из теплоаккумулятора и открывается байпас.

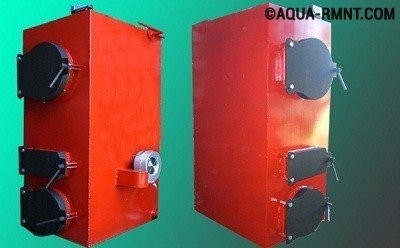

Пиролизнй котел

Пиролизный котел отлично подойдет для организации комбинированной системы отопления. Он надежен и экономичен. Благодаря системе двухступенчатого сжигания расход топлива существенно снижается. При работе такого котла выделяется меньше продуктов сгорания, что помогает сохранить окружающую среду

Несколько доступных вариантов разводки можно подсмотреть на видео:

Одна из часто используемых систем отопления — двухтрубная. В нашей следующей статье вы узнаете о принципах устройства и работы, как правильно рассчитать, и другие особенности: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html.

Оптимальную комбинацию отопительного оборудования каждый владелец дома выбирает самостоятельно. При принятии окончательного решения следует учитывать потребности, личные предпочтения, доступность и стоимость топлива, схему подключения, расход материалов на обустройство системы. Критериев выбора несколько. Если есть сомнения в том, что вы справитесь с проектированием и монтажом отопления, обратитесь за помощью к специалистам.

Совмещенное отопление водяные полы и радиаторы

Содержание статьи

Комбинированное отопление классификация

Суть явления заключается в возможности использовать не один способ обогрева, а несколько, для того чтобы, с одной стороны, снизить расходы, применяя более экономичное топливо, а с другой, предотвратить ситуацию, в которой частный дом внезапно лишается источника тепла. Следует отметить, что рассматриваемые варианты более актуальны именно для загородных домов и дач, так как городские квартиры, как правило, не предусматривают возможности столь масштабной перестройки.

Совмещенное отопление водяные полы и радиаторы

Совмещенное отопление водяные полы и радиаторы

Системы отопления при комбинированном обогреве сочетаются различным образом.

  • Сезонное использование – наиболее правомочно по отношению к обогреву, где применяются солнечные батареи и коллекторы, так как их эффективность сильно зависит от продолжительности солнечного времени суток и интенсивности облучения. Летом коллекторы применяются для нагрева воды, а зимой – как вспомогательное средство для отопительного котла.
  • Использование по виду топлива – в зависимости от доступности и стоимости топлива устанавливается ни один определенный аппарат, а несколько для разных видов, или комбинированный, способный работать с разным топливом.
  • Постоянное – в этом случае обогрев помещения предполагает постоянную параллельную работу всех систем отопления. Наиболее распространенный, судя по отзывам, вариант для частного дома – это комбинация «теплого пола» и радиаторного отопления. На фото представлен рабочий момент монтажа.

Совмещенное отопление водяные полы и радиаторы

Совмещенное отопление водяные полы и радиаторы

Радиаторы отопления

Для любой комбинированной системы работающей по принципу радиаторы и дополнительное оборудование необходимы сами батареи и на сегодняшний день. можно найти следующие виды устройств:

  • чугунные. Все помнят эти батареи отопления еще с детства. Их преимущества нельзя недооценивать. Радиаторы способны выдержать до 10 атмосфер. Срок эксплуатации – более 50 лет. Количество секций меняется. Подходят ко всем видам трубопровода. Новые радиаторы могут отдавать тепло – 120 Ватт. Но в случае нанесения нескольких слоев краски, показатель падает. Самый главный минус – это невозможность изменять дизайн радиаторного оборудования, а некрасивый вид не всегда может вписаться в современный интерьер;
  • алюминиевые. Несмотря на маленький объем и вес, устройство хорошо отдает тепло, способно выдержать 12 атмосфер. Дизайн устройства, более подходящий под современные интерьеры. Секции на оборудовании съемные;
  • биметаллические. Изготовлены в основном из алюминия, имеют лишь трубки из стали. Стальные трубки позволяют выдержать большое давление. Из всех видов радиаторов, этот самый дорогой;
  • стальные. Главным преимуществом считается – умеренная цена. Минус – со временем появляются протечки в швах соединения. Теплоотдача небольшая. Имеют одинаковый размер, не изменяются.

Совмещенное отопление водяные полы и радиаторы

Совмещенное отопление водяные полы и радиаторы

Радиатор в спальне

Организация комбинированного отопления

Совмещенное отопление водяные полы и радиаторы

Совмещенное отопление водяные полы и радиаторы

Главной причиной, вынуждающей хозяев прибегнуть к комбинированной системе отопления в некоторых комнатах или в квартире в целом, является нехватка тепла в определенном помещении для комфортной атмосферы.

Не всегда стационарная батарея способна предоставить хозяину необходимые ощущения уюта, поэтому люди обращаются к совмещению радиаторного отопления и теплых полов.

Совмещенное отопление водяные полы и радиаторы

Совмещенное отопление водяные полы и радиаторы

Центральное отопление не всегда эффективно обогревает жилище

Часто бывает, что в многоквартирных домах плохо функционирует отопительная система или тепло быстро выветривается (плохо утеплены стены).

Хозяевам приходится самостоятельно решать проблемы, осуществляя дополнительный обогрев в помещениях за счет обогревательных устройств: масляных нагревателей, тепловентиляторов и конвекторов (иногда люди включают газовые печи, чтобы нагреть помещение до нужной температуры).

Высушивание воздуха в квартире переносными нагревателями очень часто приводит к различным заболеваниям членов семьи и дискомфортному обитанию, несмотря на нормальные температурные показатели.

Совмещенное отопление водяные полы и радиаторы

Совмещенное отопление водяные полы и радиаторы

Устройство теплых полов потребует дополнительных затрат на электроэнергию или обогрев котла

Сегодня все больше людей, отходя от старых методов дополнительного отопления, останавливают свой выбор на дополнительном обогреве, организованном при помощи теплых полов.

Данный вид отопления, безусловно, требует изначально больших затрат для установки новой системы обогрева, чем масляные радиаторы или тепловентиляторы, но эффективность работы, способность создания уютной атмосферы, минимальные энергозатраты – делают теплый настил однозначным лидером среди устройств, при помощи которых можно создать дополнительное отопление в квартире.

Так как данный вид обогрева расположен под финишным напольным покрытием и не занимает места, то его актуальность значительно вырастает в маленьких помещениях: ванная комната, туалет, балкон.

Котельное оборудование

Существует несколько моделей котельного оборудование, которые можно связать в комбинированную систему отопления, среди них можно отметить:

  • газовый котел. Наиболее подходящий вид для комбинированной системы отопления. Устройство работает в автоматическом режиме и имеет хорошую эффективность. По типу монтажа агрегаты устанавливаются на пол или крепятся на стену. Также по характеристикам могут быть с одним или двумя контурами. Количество моделей множество, что позволяет выбрать более дешевые или наоборот для тех, кто может себе позволить, дорогие. Единственная проблема, которая может помешать установке данного отопительного оборудования – это отсутствие газовой магистрали;
  • электрический котел. Современное оборудование, которое безопасно, автоматизировано и эффективно. Так как система электрическая и имеет автоматическую систему, есть возможность совместить систему «умный дом». Данный параметр дает преимущество, благодаря нему можно контролировать микроклимат в помещении дистанционно. Но из-за большой мощности котла, требуются повышенные требования к электропроводке, а также нужно получать разрешения у соответствующих организаций. Нагревательный элемент не больших размеров. Некоторые регионы богаты наличием солей в воде. По этой причине нагревательные элементы собирают накипь, что понижает качество обогрева. К примеру, миллиметровый нарост понижает КПД на 7-11%. Теплообмен нагревателя и теплоносителя падает. Часть тепла, которое должно было выйти, остается внутри нагревательного оборудования, тем самым постепенно разрушая его. Все рекламируемые фильтры не настолько эффективны, чтобы смогли безукоризненно защитить нагревательный элемент от накипи;
  • твердотопливный котел. Используется в частных домах, где отсутствует газовый трубопровод. Современное оборудование может увеличить время сгорания топлива. Такое устройство никак нельзя подключать к системе комбинированное отопление «радиаторы плюс теплый пол», потому – что отсутствует регулировка температуры, а ее скачки существенно испортят любое напольное покрытие.

Места для комбинированного отопления

При удачно подобранной схеме «комбинированная система отопления: радиаторы и теплый пол», монтаж можно проводить в любом помещении частного дома или квартиры.

Если устанавливать теплый пол своими руками на 1 этаже, то керамическая плитка как напольное покрытие будет сочетаться с системой лучше всего. Начиная со 2 этажа, покрытие может быть любым. Установка терморегуляторов даст возможность регулировки температуры, по собственному желанию смотря какой сезон, погодные условия или время суток. К примеру, в зимнее время  в помещении устанавливается заданная температура выше, чем осенью или весной.

Если при покупке жилья в проекте указано наличие системы тёплый пол, то такую покупку можно назвать удачной сделкой, но не всегда бывает так хорошо. Зачастую в подобных квартирах существуют ограничения. В таком жилье нельзя устанавливать водяное отопление для пола и брать теплоноситель из централизованной системы, но есть возможность установить электроотопление.

Можно обратиться в соответствующие службы, занимающиеся такими вопросами и взять разрешение на подведение водяного отопительного оборудования с теплыми полами, а это в свою очередь отнимает время. Необходимо сделать выбор в пользу одного из покрытий для пола. Для этих целей лучше всего подойдут ламинированный пол или же керамическая плитка. При настиле паркета или ковролина, они будут забирать часть тепла на себя, так являются хорошими теплоизоляторами.

При возможности приобретения по-настоящему качественного линолеума, этот вариант, неплохо подойдет. Нельзя стлать дешевый, потому-что его производят из синтетических соединений. При нагреве такого материала, выделяются вредные для здоровья человека вещества, поэтому с теплыми полами такое покрытие он не совмещаемо.

Среди видов оборудования для комбинированного отопления теплый пол и радиаторы существует неплохой выбор, но тут стоит руководствоваться методом монтажа, безопасностью и получением общего комфорта в итоге.

Совмещенное отопление водяные полы и радиаторы

Совмещенное отопление водяные полы и радиаторы

Разновидности систем отопления

Сегодня используется несколько систем отопления, каждая из которых имеет плюсы и минусы. Основное их различие – в реализации подключения радиаторов к котлу. Кроме того, многие схемы включают в себя использование тёплых полов, которые повышают комфортность и эффективность обогрева.

Совмещенное отопление водяные полы и радиаторы

Совмещенное отопление водяные полы и радиаторыЛенинградка

Однотрубная система

Еще одно название такой схемы – ленинградка. Ее главная особенность заключается в использовании одной трубы для подключения батарей. Подача проходит через каждый из элементов, которые соединяются последовательно, а затем одна цельная труба возвращает теплоноситель к котлу.

Достоинства:

  • простота реализации;
  • экономия материалов;
  • есть возможность реализовать естественную циркуляцию носителя.

Однако у ленинградки есть и недостатки:

  • неравномерный прогрев радиаторов;
  • сложности с подключением теплого пола;
  • сложности с регулировкой;
  • не рекомендуются для использования в двухэтажных домах.

Кроме того, при необходимости ремонта отдельных радиаторов придется останавливать и спускать всю систему, а это не очень удобно.

Совмещенное отопление водяные полы и радиаторы

Совмещенное отопление водяные полы и радиаторыПодключение батареи

Двухтрубная система

Такой проект считается самым оптимальным и эффективным. В этом случае для организации отопления двухэтажных построек используются две магистрали:

  • подача – по ней теплоноситель подается от котла к батареям;
  • обратка – по этой трубе остывшая вода возвращается назад.

Радиаторы подключаются к трубам параллельно. Минусом такой схемы считается только высокий расход материалов по сравнению с однотрубной.

Достоинства двухтрубного варианта:

  • возможность регулировки каждого радиатора по отдельности;
  • высокая эффективность;
  • возможность использования любых труб и радиаторов;
  • легкое подключение теплого пола.

Кроме того, при использовании двухтрубной схемы температура всех батарей выравнивается. А это повышает КПД отопления.

Совмещенное отопление водяные полы и радиаторы

Совмещенное отопление водяные полы и радиаторыИспользование двух труб

Естественная циркуляция

Принцип использования гравитационных систем основан на естественных законах физики. Разводка труб делается таким образом, чтобы теплоноситель в них передвигался естественно, без использования насоса.

Достоинства:

  • энергонезависимость;
  • простота монтажа.

Недостатки:

  • необходимы трубы больших диаметров;
  • затруднения с подключением теплого пола;
  • сложности с регулировкой системы;
  • низкая эффективность.

Поскольку такая схема подключения имеет массу недостатков, ее используют крайне редко. Чаще всего отдают предпочтение двухтрубной разводке с принудительной циркуляцией. Такая схема отопления двухэтажного дома с подключаемым теплым полом и радиаторами обеспечивает высокую эффективность обогрева и удобство использования.

Элементы отопительных систем

Система отопления двухэтажного дома состоит из таких составляющих:

  • Котёл – это источник тепла, он работает от газа, угля, дров, электричества или твердого топлива. Однако чаще всего используются газовые котлы, т.к. они выгодны с экономической точки зрения. Их мощность рассчитывается исходя из площади помещения, на каждый квадратный метр необходимо 100 Вт мощности, при этом учитывают 15-20% запаса.
  • Тепловой носитель – это заполнитель отопительных магистралей, чаще всего это вода, однако иногда используют антифриз.  Это оправданно, когда дом используется редко, потому что эта жидкость не замерзает.
  • Трубопровод – разводка труб служит магистралью для подключения радиаторов к котлу. Чаще всего используется пластик, но в некоторых системах – например, гравитационных – применяется металл.
  • Радиаторы – это главные элементы обогрева помещений. Они состоят из секций и изготавливаются из алюминия, металла или чугуна. Алюминиевые обладают наибольшим коэффициентом теплоотдачи.
  • Насос – обеспечивает принудительную циркуляцию теплоносителя в системе.

Совмещенное отопление водяные полы и радиаторы

Совмещенное отопление водяные полы и радиаторыОтопительная батарея

По своему типу схема бывает одноконтурной и двухконтурной. В первом случае котёл используется только для отопления. А во втором он также обеспечивает горячее водоснабжение.

Совмещенное отопление водяные полы и радиаторыСовмещенное отопление водяные полы и радиаторы Загрузка...

Однотрубная система отопления с нижней разводкой

На чтение 9 мин.

Перед началом монтажа системы отопления в малоэтажном частном доме (от одного до двух этажей) необходимо знать, что существует несколько вариантов схем её обустройства.

Основными факторами для выбора наиболее приемлемого варианта являются доступный тип топлива и стоимость, заложенная в проект. Помимо этого учитываются конструктивные особенности здания: наличие подвала и чердака, площадь помещений, материалы из которых изготовлено здание и перегородки, наличие отдельного помещения для котла.

При составлении грамотного проекта, так же учитывающего особенности местного климата и теплопотери, отопительная система будет эффективной и служить долгое время.

Одна из самых используемых схем отопления — это однотрубная система отопления с нижней разводкой. Её характерная особенность в том, что основной трубопровод проложен в подвальном помещении или на цокольном этаже

Схема однотрубной и двухтрубной системы отопления. Схема однотрубной и двухтрубной системы отопления. Схема однотрубной и двухтрубной системы отопления.

Иногда возможна прокладка трубы под полом. Теплоноситель в данном случае идёт снизу от котла наверх в приборы нагрева (радиаторы). Смесь газов, возникшая при сгорании топлива, удаляется через специальный воздуховод, соединённый с общим стояком. Чтобы предотвратить аварии стояк подачи и обратный стояк оборудованы особыми кранами для выключения.

Однотрубная система отопления с нижней разводкой является противоположностью схемы с верхней разводкой, в которой специальный расширительный бак вмонтирован на самой высокой точке трубы отопления. Там же происходит разветвление всей сети.

Однотрубная система отопления частного дома.

Наиболее оптимальным вариантом для частных домов будет схема с одним центральным трубопроводом отопления.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

В большинстве случаях стандартное отопление основано на следующих физических законах: тепловом расширении жидкости за счёт нагрева в котле, конвекционных силах гравитации.

однотрубная система отопления частного домаоднотрубная система отопления частного домаПосле нагревания теплоносителя происходит его расширение и соответственно возрастает давление в трубе. Становясь более лёгким он направляется вверх и под воздействием давления, гравитации и конвекции, распространяется по трубам в отопительные приборы. Из за этой особенности труба из котла всегда направленна строго вверх.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

Исходя из вышесказанного однотрубная система отопления частного дома — это собой замкнутый маршрут течения теплоносителя.

Однотрубная система отопления частного дома с принудительной циркуляциейОднотрубная система отопления частного дома с принудительной циркуляциейОднотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

  • Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
  • Оборудование, осуществляющее теплоотдачу: радиаторы, тёплый пол.
  • Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
  • Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
  • Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
  • Трубы и различная арматура.
Однотрубная система отопления частного дома.Однотрубная система отопления частного дома.Однотрубная система отопления частного дома.

Однотрубная система отопления частного дома с естественной циркуляцией не содержит сложных конструктивных элементов и происходит за счёт физических законов. Главным элементом для её работы является специальный разгонный участок, отходящий вертикально от котла.

Однотрубная система отопления с естественной циркуляциейОднотрубная система отопления с естественной циркуляциейОднотрубная система отопления с естественной циркуляцией

В самой высокой точке труба плавно разворачивается на 180 градусов и подсоединяется уже к радиаторам. Течение воды происходит за счёт гравитации. Подобная схема будет лучшим вариантом для помещений с верхней разводкой.

Для обустройства системы отопления с нижней разводкой обязательным условием является установка разгонного участка на высоте не меньше 1,5 метра от первой батареи. Помимо этого диаметр разгонного участка должен превышать диаметр основного трубопровода. (нр: D = 4 см. основной трубы, для разгонного коллектора D = 25-32 мм.)

Из преимуществ гравитационной системы стоит отметить её полную независимость от наличия энергии (при совокупности с котлом на твёрдом топливе).

Однотрубная система отопления частного дома построенная по схеме естественной циркуляции имеет много минусов:

1. Внутреннее сечение труб увеличено, для уменьшения гидравлического сопротивления.
2. Для уменьшения сопротивления течения теплоносителя в системе должно быть как можно меньше элементов запорной арматуры. В тоже время, если в системы не установлены байпасы, будут создаваться трудности с её тех. обслуживанием. В противном случае отопительную систему придётся полностью отключать и сливать теплоноситель.
3. Для того, что бы данная система работала бесперебойно и надёжно, на подготовительном этапе необходим её точный расчёт и балансировка. Так же нужен оптимальный выбор диаметров труб и число секций батарей. Стоит отметить, что крайние отопительные приборы должны превышать по размеру те, которые расположены ближе к выходному патрубку котла.

При установке в систему с естественной циркуляцией насоса, практически все её недостатки исчезнут.

Однотрубная система отопления частного дома с принудительной циркуляцией более предпочтительна, чем гравитационная (естественная) схема. Установка насоса может быть выполнена в любом месте трубопровода. Но лучшим вариантом будет его установка на обратной трубе , в которой теплоноситель уже охлаждён. В таком случае все резиновые прокладки и уплотнения насоса будут иметь более долгий срок службы. Так же как и в предыдущей схеме на трубопровод нужно установить байпасы, для облегчения ремонтных работ.

Из недостатков подобной системы стоит выделить:

1. Шум создаваемый насосом. Для решения проблемы насос устанавливается в не жилом помещении.
2. При отсутствии электричества система перестаёт функционировать. Возможна установка автономного генератора, либо возможность перехода на гравитационный режим
3. Цена гораздо выше, чем у естественной системы.

Однотрубная система отопления Ленинградка (схема).

Когда необходимо обогреть помещение небольшого объёма, приемлемым вариантом будет использование системы с одним кольцевым трубопроводом (в кольце не более 5 батарей). Эта схема проста при обустройстве и экономна в плане материалов. Конструкция ленинградки — это соединённые приборы обогрева единой трубой.

Источником тепла является котёл. Батареи монтируются по периметру комнаты. Возможно расположение трубопровода по верхнему и нижнему принципу. В нижнем построении обязателен насос, а в верхнем участок разгона жидкости.

Однотрубная система отопления ленинградка. Схема. Однотрубная система отопления ленинградка. Схема. Однотрубная система отопления ленинградка. Схема.

Основная труба в ленинградке располагается по двум вариантам:

  1. Чаще всего устанавливается по горизонтальному принципу. Все радиаторы монтируются вдоль стен в одной плоскости. Чаще всего циркуляция осуществляется принудительно, под действием насоса.Так же в данной системе возможно диагональное подключение.

    Диагональная схема подключения однотрубной системы отопления Диагональная схема подключения однотрубной системы отопления Диагональная схема подключения однотрубной системы отопления

  2. Однотрубная система отопления ленинградка так же может устанавливаться вертикально.
Горизонтальная схема. Однотрубная система отопления ленинградка.Горизонтальная схема. Однотрубная система отопления ленинградка.Горизонтальная схема. Однотрубная система отопления ленинградка.

Этот тип чаще всего используется в двухэтажный домах небольшой площади. Возможно применение естественной циркуляции теплоносителя и принудительной. Сделать вертикальную схему с самотёчной циркуляцией на практике достаточно непросто.

Однотрубная система отопления двухэтажного частного дома.Однотрубная система отопления двухэтажного частного дома.Однотрубная система отопления двухэтажного частного дома.

Магистраль должна быть установлена в верхней части стены под нужным углом по направлению течения теплоносителя. Для продуктивной работы данной схемы котел нужно расположить ниже уровня установленных батарей.

Рассматривая систему «Ленинградка» с принудительной и естественной циркуляцией стоит сказать, что организация гравитационной схемы гораздо сложнее для реализации.

Её применение оправдано в небольших одно-этажных зданиях, в остальных её использование может быть связано с рядом проблем.

Схема уклонов однотрубной системы отопления Схема уклонов однотрубной системы отопления Схема уклонов однотрубной системы отопления ленинградка

Помимо этого необходимо сделать точный расчёт углов наклона и подобрать трубы нужного диаметра (их диаметр всегда больше, чем при использовании принудительной циркуляции) и определённой длины. Котёл при самотёчной схеме должен располагаться ниже линии радиаторов, то есть предполагает наличие под помещением подвала. А расширительный бак должен быть установлен на утеплённом чердаке.

Из наиболее существенных проблем системы с естественной циркуляцией стоит отметить следующие:

1. Радиаторы первого этажа всегда греют сильнее, чем радиаторы второго. Проблему можно отчасти решить установкой байпасов. Так же можно установить большее количество секций на дальних батареях.
2. Подобная система не подойдёт для домов с постоянным проживанием.
3. Установка дополнительных байпасов в итоге приведёт возрастанию цены всей системы.

Схема однотрубной системы отопления.

Она представлена единым трубопроводом, установленный выше или ниже уровня пола, с подсоединёнными последовательно (друг за другом) радиаторами. Ток жидкости начинается в котле и заканчивается в нём. Процесс циркуляции происходит непрерывно. Диаметр трубы должен быть не менее 32 мм. К ней посредством труб меньшего диаметра подсоединяются приборы нагрева.

В данной системе обязательно присутствуют следующие части:

  • Котёл
  • Отопительные приборы (батареи)
  • Расширительный бак
  • Разводящие элементы

Принцип работы заключается в следующем: прогретая жидкость от котла по очереди поступает в батареи и частично передаёт им часть тепла. К концу цикла охлаждённый теплоноситель снова возвращается в котёл для нагрева.

В данной системе основной минус — это нагрев первых и крайних радиаторов в разной степени. Этот вопрос решается монтажом байпасов с регулировочными кранами, изменением количества секций у начальных и конечных радиаторов, либо установкой насоса.

Наиболее эффективная схема однотрубной системы отопления подбирается исходя из условий при которых она будет эксплуатироваться. Для обычного одноэтажного частного дома (например дача) с непостоянным проживанием лучшим вариантом станет обычная самотёчная система. При установке 2-3 радиаторов не требуется монтировать много элементов запорной арматуры. Для технического обслуживания данной схемы вылить воду из труб будет гораздо проще.

В случаях проектировки системы отопления для больших домов лучшим вариантом станет однотрубная система отопления ленинградка с диагональным подключением и установленными байпасами с регулировочными кранами.

Помимо вышеперечисленного стоит выделить 3 вида подключения:

  1. Диагональный способ — самый эффективный и лучше всего подойдёт для батарей с большим числом секций. Прибор прогревается практически полностью и почти нет теплопотерь.
  2. Боковое подключение подразумевает нагрев в равной степени каждой секции прибора.

    Боковое подключение радиатораБоковое подключение радиатораБоковое подключение радиатора

  3. Нижнее подключение не самый лучший выбор. Но устанавливается довольно часто, в случаях когда основная труба скрывается под полом.

    Нижнее подключение радиаторовНижнее подключение радиаторовНижнее подключение радиаторов

Принцип работы и монтаж однотрубной системы отопления дома

При монтаже отопления в частном доме нередко приходится решать проблему, какую именно из систем стоит выбрать. Если домовладелец выстраивает отопление своими руками, то из двух известных систем – двухтрубной или однотрубной – стоит обратить внимание на второй вариант. Прежде всего, он проще конструкционно и потому легче монтируется. Кроме того, чтобы подготовить однотрубные системы отопления дома, требуется минимум запорной арматуры.

Принцип работы

Центральным элементом всей системы является водонагревательный котел, от которого горячий теплоноситель поступает в радиаторы, установленные по всему дому. При движении по трубам и батареям нагретая вода постепенно остывает и в таком состоянии возвращается в котел по обратной трубе.

В котле она снова нагревается до нужной температуры и начинает новый оборот по трубам. Циклы постоянно повторяются, пока работает термогенератор.

однотрубные системы отопления домаСхема однотрубной системы

В этой схеме есть свои нюансы. Так, самая низкая температура теплоносителя (40-50°С ) до его возвращения в котел фиксируется на самом удаленном (последнем в цепи) радиаторе. Этого мало для нормального обогрева помещения.

Чтобы не допускать на последних радиаторах нежелательного падения температуры, надо либо увеличить теплоемкость батарей, либо нагревать воду в котле еще больше. Оба эти варианта получаются слишком затратными.

Можно прибегнуть к другому способу подачи горячей воды – установить в контур труб циркуляционную помпу, разгоняющую теплоноситель по системе. Эффективность такой технологии, конечно, будет выше, чем два вышеуказанных варианта. Но в загородных условиях технология с использованием насоса может оказаться малопригодной из-за возможных проблем с электропитанием.

В подобных случаях оптимальным вариантом, решающим проблему доставки горячей воды ко всем радиаторам, может стать монтаж разгонного коллектора. Данный элемент представляет собой прямую высокую трубу, по которой нагретая вода, выходящая из котла, разгоняется до такой степени, что не успевает остыть в промежуточных радиаторах по пути к последней батарее.

однотрубное отоплениеПрименение разгонного коллектора

Таким образом, особенностью однотрубной системы является отсутствие в ней трубы-обратки, которая служит для возвращения остывшей воды из радиаторов в котел. Трубой обратного действия в данном случае считается вторая половина единственной магистральной трубы.

При выборе схемы отопления следует иметь в виду, что однотрубная технология не работает при расположении конечного радиатора ниже 2,2 метра. Ее можно использовать в двухэтажных домах, и чем больше будет возвышаться прямой коллектор над котлом, тем вода в нем будет течь быстрее, а сама система будет менее шумной.

Плюсы и минусы

Преимущества однотрубной системы:

  • Единственный контур можно монтировать не только в комнате, но и под стенами.
  • Указанная отопительная схема позволяет снизить себестоимость проекта.
  • Благодаря возможности поэтапного подключения приборов комнатного отопления возможно подсоединение всех компонентов отопительной цепи к разводной трубе.
  • Степень нагрева радиаторов регулируется последовательным или параллельным подключением данных элементов к системе.
  • При использовании варианта с одной магистральной трубой можно устанавливать твердотопливный, газовый или электрический котел.
  • Применение этой схемы позволяет направлять поток разогретой воды туда, куда захочет хозяин дома.

Некоторые недостатки:

  • Если отопительную сеть долго не эксплуатировать, на ее запуск потребуется много времени.
  • Затруднена регулировка равномерного распределения тепла между этажами в доме, состоящем из двух и более этажей. Для компенсации падения температуры воды в нижней половине трубы возможен вариант устройства на нижнем этаже большего количества радиаторов, но этот способ делает проект более дорогим.
  • Невозможно отключить один из уровней многоуровневой системы, если, например, требуется ремонт на одном из этажей здания.
  • В цепи могут появляться воздушные пробки, если в ней не выдержан уклон. Пробки, в свою очередь, снижают теплоотдачу.

Монтаж однотрубного отопления

Правильное устройство системы обогрева с одной трубой предполагает знание ряда особенностей процесса.

На первом этапе устанавливается нагревательный котел. Трубы необходимо монтировать так, чтобы по всей магистрали выдерживался уклон не менее 0,5 см на один погонный метр трубы. Если этого не сделать, то на поднятом участке будет концентрироваться воздух, создавая труднопроходимые для теплоносителя пробки.

монтаж однотрубного отопления

Впрочем, совсем исключать их возникновение нельзя. Поэтому при проектировании следует запланировать установку в системе специальных кранов Маевского, предназначенных для удаления этих препятствий.

Перед отопительными элементами, которые подключаются к цепи, надо устанавливать краны запорного типа. При их наличии не потребуется сливать воду из системы в случае ее ремонта.

Сливной кран необходимо устанавливать в нижней точке системы. В то же время, к самой верхней точке разгонного коллектора должен быть подключен расширительный бачок для контроля и стабилизации объема воды при перегреве теплоносителя.

Коллектор должен возвышаться над уровнем пола на 1,5 и более метра. При этом трубу следует надежно прикрепить к стене, избегая ненужных изгибов.

Разводка системы может осуществляться как по горизонтали, так и по вертикали. В первом случае используется наименьшее количество труб, а приборы подключаются последовательно. Правда, при горизонтальной разводке могут возникать воздушные пробки, а теплопоток отрегулировать невозможно.

В случае вертикальной разводки трубу прокладывают на чердаке. При этом к радиаторам ведут трубы, отходящие от центральной трубы.

Интересные материалы нашего портала

Отправить ответ

avatar
  Подписаться
Уведомление о
