Э́ркер (нем. erker, ärker от формы латинского «arcora» — «лук»)^[1] — выходящая из плоскости фасада часть помещения, частично или полностью остеклённая, улучшающая его освещённость и инсоляцию^[2]. Позволяет увеличить внутреннее пространство жилища. Зачастую эркер остеклён по всему периметру.

Эркер может быть круглой, прямоугольной или многогранной формы. Могут быть как одно-, так и многоэтажными. Несущими для эркеров являются консольные балки или камни. Выступающая часть фасада с несущими стенами (идущими от самого фундамента здания) носит уже другое название — ризалит. Верхняя часть эркера выполняется в виде ската, иногда даже нескольких. Встречаются также и эркерные «башенки», которые возвышаются над главным карнизом здания.

Остеклённые выступающие части некоторых машин, предназначенные для увеличения обзорности, также называют эркерами. Например, эркеры установлены на специальных железнодорожных вагонах-путеизмерителях или динамометрических вагонах и дают полный боковой обзор рельс и полотна.

Эркеры появились в крепостях, вначале как оборонительный выступ, улучшающий обстрел противника, забирающегося на крепостную стену. Кроме того, эркеры строили как туалеты, отходы из которых попадали за пределы крепостных стен.

Третьим назначением эркера мог быть алтарь внутренней церкви, так как по канонам Католической церкви над алтарём нельзя было иметь других помещений^[3].

• Эркер «дома Брюсова» на проспекте Мира, 30. Москва

• Деревянный дом в Томске

• Фурманный переулок, Москва

•

• Консерватория Каса Лома, Торонто, Канада

•
•

• Грубе Г., Кучмар А. Путеводитель по архитектурным формам. — М.: Стройиздат, 2001.

как сделать правильно- особенности, виды +Фото и Видео

Когда проектировщики разрабатывают, проект большого строения их основной задачей является оптимально распределить площади будущих помещений, при этом учесть все пожелания заказчика.

Эркер в деревянном доме или в доме из другого материала, будет хорошим решением для увеличения площадей комнат, при этом придавая им интересный дизайн и форму.

Что такое эркер

Эркер — это часть здания, которая выступает за пределы его площади. В переводе с немецкого языка означает как выступ в стене или фонарь.

Эркер, как и всё в мире имеет свою историю, здания с эркером были замечены во времена Римской Империи.

В те времена эркеры крепили к этажам, расположенным сверху, это нужно было для того чтобы не перекрывать проход, на узких улицах. Эркеры служили хорошим местом для обстрела недругов.

В наше время эркер выполняет такие функции как:

1. способствует увеличению площади помещения;
2. увеличивает пространство для обзора;
3. улучшает качество естественного освещения.

Если правильно подобрать дизайн и стиль интерьера, то данный уголок будет уютным и особо любимым.

 Отделкой эркера служат окна больших размеров, за счёт этого увеличивается качество естественного освещения и экономия искусственного освещения.

Виды эркера

Эркер может отличаться формой, этажностью и способом крепления, это зависит от различных особенностей здания.

Крепления эркера бывают разные. Например:

1. настенный;
2. эркер, который вписан в угол;
3. угловой.

Так же эркер по форме строения может быть:

1. треугольный;
2. квадратный;
3. многогранный;
4. треугольный;
5. прямоугольный;
6. круглый;
7. трапециевидный.
8. полукруглый.

Плюсы и минусы использования эркера

Использование эркера имеет несколько положительных качеств. Например:

• особенность строения;
• уменьшает затраты на внешнюю отделку здания, за счёт установки габаритных окон;
• увеличение площади помещений;
• появляется возможность применить интересный дизайн;
• комнаты дольше могут быть освещены дневным светом;
• при больших окнах эркера появляется хороший обзор окрестностей.

Но при сооружении эркера возникают и некоторые трудности. Например:

• застеклённое помещение эркера требует дополнительного утепления, так как плохо удерживает тепло;
• при строительстве эркера необходимо сразу утеплить его крышу, стены и пол;
• остекление эркера обходиться не дёшево;
• так же потребуется дополнительная покупка отопительных приборов.

 В регионах с холодным климатом не рекомендуют стеклить эркер полностью, чтобы исключить траты на его утепление и обогрев.

Планировка и особенности строительства

Только при чётком соблюдении всех этапов строительства эркера, постройка будет качественной.

Для начала необходимо составить проект и оформить необходимые документы. В том случае, если эркер был задуман со строительством дома, то ни каких разрешений дополнительно брать не нужно.

В том случае, если владельцы дома по истечении какого то времени решили сделать пристройку эркера к дому, то тогда возникнет необходимость внесения поправок в проект дома и получение разрешения на пристройку. Эркер можно планировать по- разному, это будет зависеть от предпочтений хозяина дома. На этом этапе обычно планируют и форму конструкции.

 Если у строителя не большой опыт или нет вообще опыта в строительстве венецианского эркера, то лучше всего возвести эркер квадратной или прямоугольной формы.

Укладка фундамента под эркер

Фундамент под эркер по структуре и составляющим не должен отличатся от фундамента дома. В этом случае подойдёт такой фундамент, как монолитный ленточный.

Порядок возведения фундамента остаётся прежним:

1. Сначала выкапывают траншею;
2. Затем делают опалубку;
3. Утепляют;
4. Армируют;
5. Последним этапом идёт заливка бетона.

После того как фундамент залили, ему даётся время на усадку. Только после этого фундамент обрабатывают гидроизоляционным материалом.

Возведение конструкции

Подложка постройки должна быть хорошо защищена от влаги. Хорошим решением для деревянного дома будут доски из лиственницы. За счёт этого дом получит дополнительную опору и за счёт этого строение будет более устойчивым.

На этом этапе главной работой является рубка углов. Вырубка углов для эркера полукруглой формы проводиться под углом 450. Конечно, из правильной геометрической фигуры проще получить результат.

Когда подгонка углов завершена, то далее приступают к крепежу остальных деталей. Венцы эркера накрывают уплотнителем, а уже готовое сооружение конопатят. Все проёмы и вход в эркере вырезают после того как произвели крепёж всех деталей.

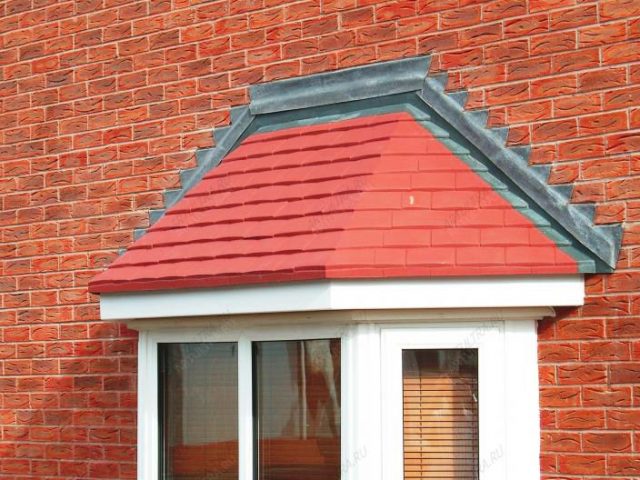

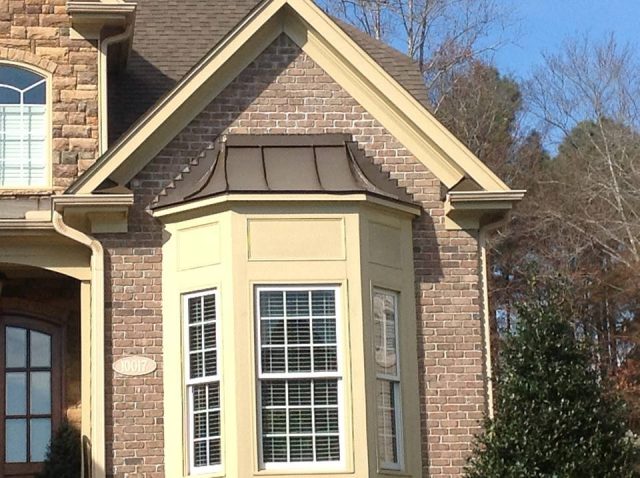

Крыша эркера

Самым простым вариантом крыши для эркера, будет продолжение крыши от основного строения.

В том случае, если заказчик хочет сделать крышу эркера отдельной, то лучше всего сделать её куполообразной.

Так как объём работ и материалов небольшой, обустроить крышу эркера не составит труда и сэкономит ваши средства. Когда крыша эркера готова, не нужно спешить с его остеклением. Необходимо выждать время для усадки строения, по истечении этого времени будут видны разные недочёты, которые могли допустить при строительстве и которые необходимо будет исправить.

Виды крыш эркера могут быть разными, это зависит от сложности конструкции самого эркера. К примеру:

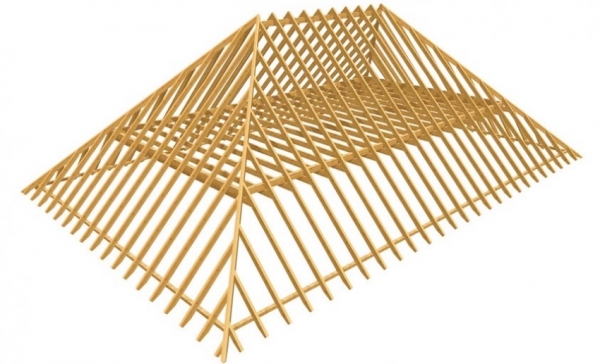

• Вальмовая крыша.

Применяют её для строений продолговатых конструкций. Такая крыша имеет конёк, а так же имеет четыре ската, различной формы. Два ската имеют треугольную форму, а два других имеют трапециевидную форму;

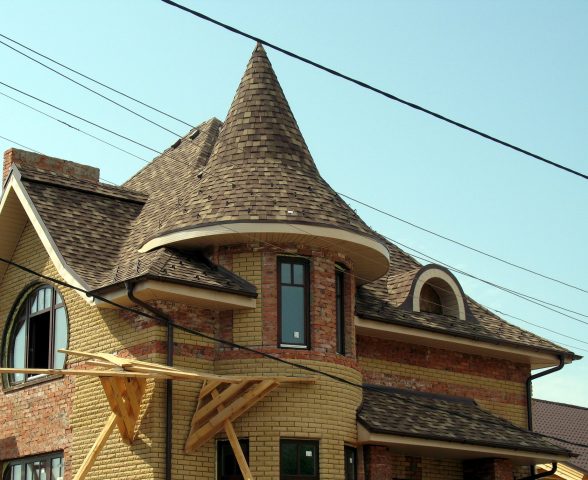

• Шатровая крыша.

Такой крышей накрывают эркеры небольших размеров, так же такой вид крыши придаёт эркеру вид башни. Шатровая крыша имеет множество граней и внешне напоминает пирамиду;



• Ендова крыша.

Такая крыша связывает крышу эркера с основной крышей дома или стеной здания.







 Какой вид крыши выбрать, решать заказчику. Но самым главным критерием при выборе крыши, является то, чтобы она справлялась со своими функциями.

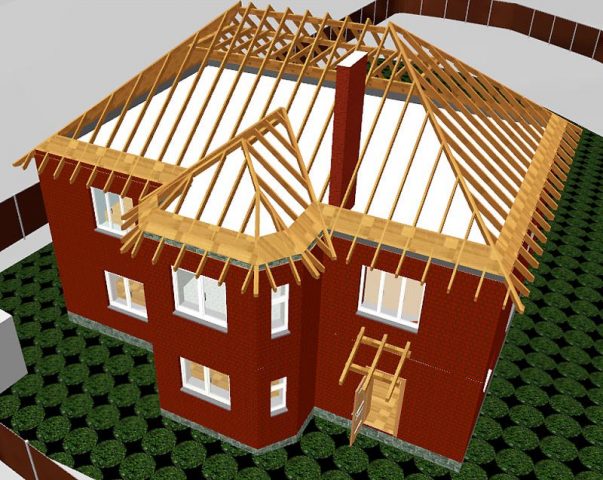

Делаем крышу на эркере

При построении кровли на эркере, чаще всего применяют те же материалы что и на основной кровле. Для покрытия крыши используют такие материалы как:

В том случае, если всё здание представляет собой сочетание сложных конструкций, то покрытие эркера лучше всего совершить ендовой крышей.  Потому что крыша такой постройки становиться с множеством скатов и поэтому будет уязвимой к воздействию окружающей среды.

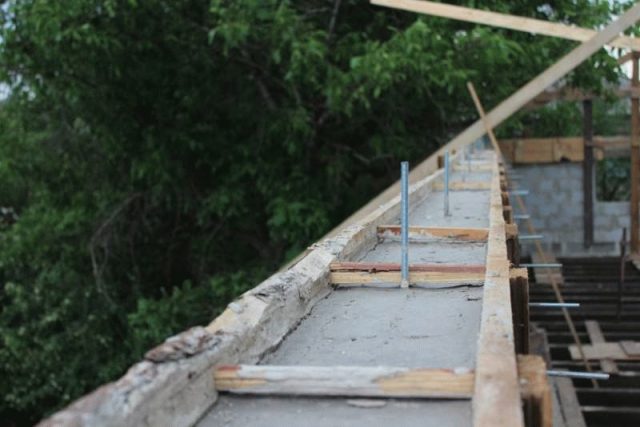

Первым этапом работ будет обустройство армирующего пояса. Данный пояс является опорой для балок и при этом ещё увеличивает прочность кладки. Пояс выполняют из бетона и армированной сетки. Затем идет подготовка необходимых материалов для строительства.

Для строительства крыши необходимы следующие материалы:

• оцинкованное железо;
• саморезы, шурупы, гвозди;
• вязальная проволока;
• балки для обрешётки;
• подстропильные и стропильные балки.

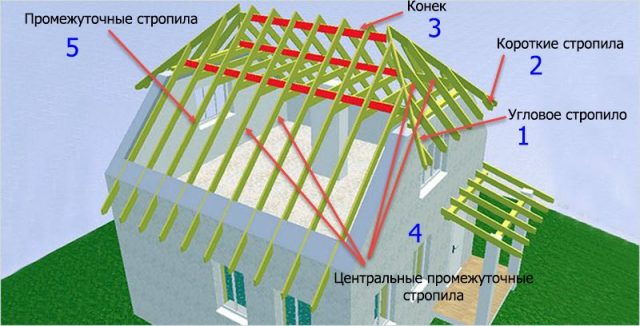

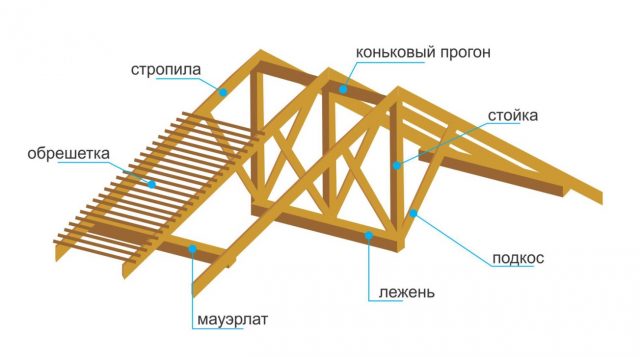

После того как все материалы подготовлены, можно приступать к монтажу и установке подстропильных балок. В этом случае подойдут брус или доски, которые соединяют при помощи саморезов и шурупов.

Пиломатериал отрезать необязательно чётко по размеру, лучше всего оставить небольшие зазоры. Их можно будет убрать после окончательного закрепления. Перед строительством стропил необходимо выяснить точный угол наклона будущей кровли.

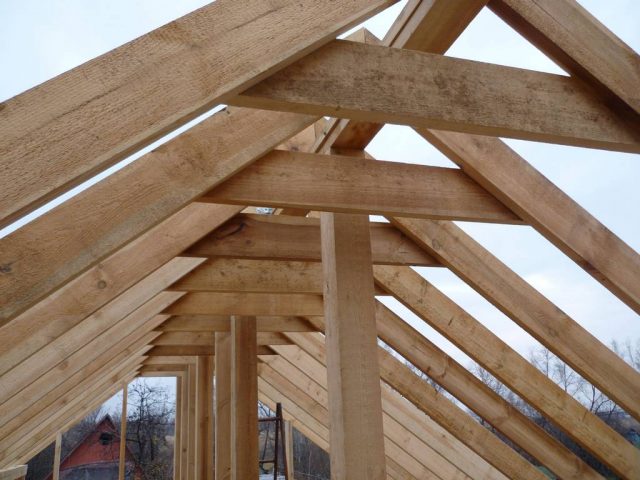

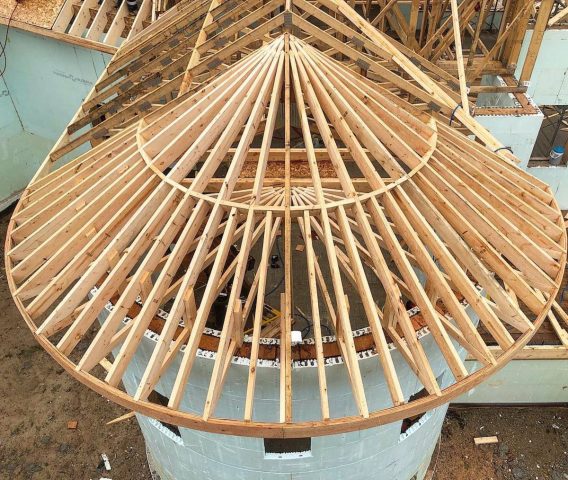

Подгон стропил происходит на земле, но затем их поднимают и сшивают на коньке крыши.

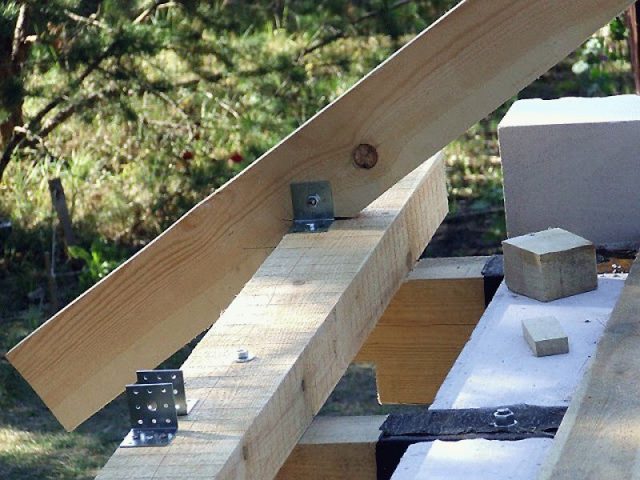

Прикрепляют стропила при помощи пластин из металла с саморезами.

Затем их устанавливают и крепят к подстропильным балкам.

Следующим шагом в строительстве крыши для эркера, является сооружение обрешётки, но до начала сооружения обрешетки необходимо стропильную систему, защитить гидроизоляционными материалами.

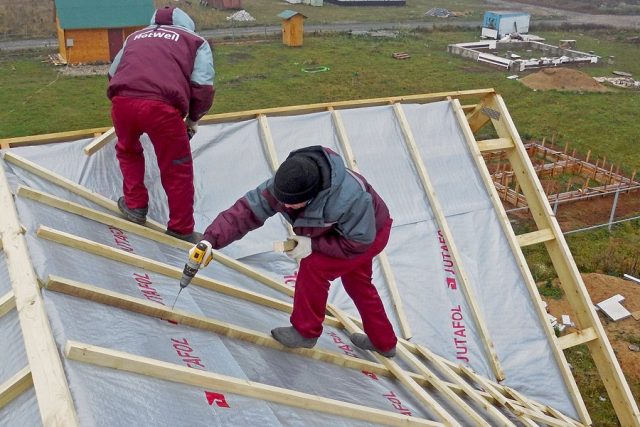

После завершения работ по гидроизоляции, сооружают обрешётку.  Самой сложной частью в укладке крыши эркера, считается установка ендов, данный процесс требует использования желобов разных видов:

• Нижней планки (ПЕН). Планка служит для отвода скопившейся воды или снега;
• Верхней планки (ПЕВ). Это декоративный элемент, который позволяет скрыть имеющиеся недостатки кровли.

Планки обычно крепят на ендову доску. Места стыков, на которые может быть оказано негативное влияние окружающей среды, обрабатывают герметиком или уплотнителем.  Этот этап является окончательным для наружных работ, но обустройство крыши продолжается изнутри дома.

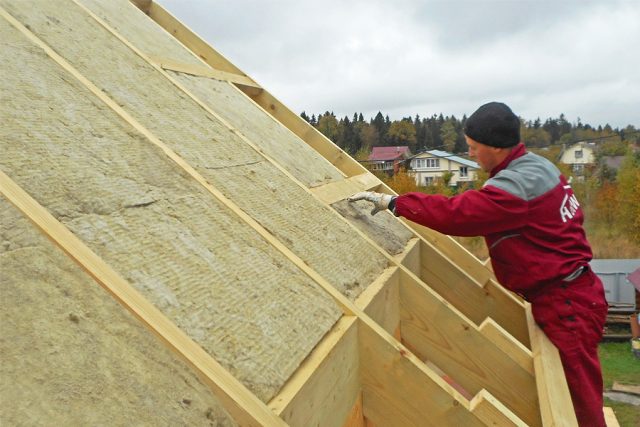

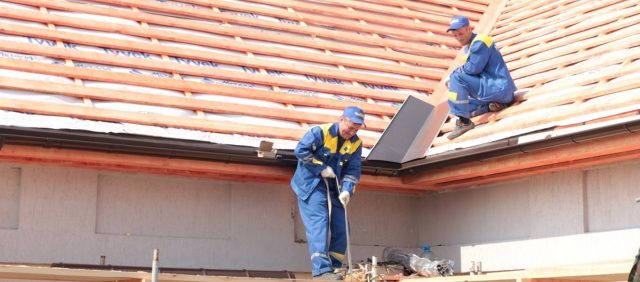

Крышу далее утепляют, делают пароизоляцию и подшивают.

Очень важно знать, что все пиломатериалы, которые предназначены для строительства крыши, обрабатывают антисептиком.

Применение эркера

На этапе разработки проекта архитекторы не имеют понятия, какое применение эркеру найдут заказчики. Вариантов для использования эркеров масса, мы можем предложить несколько вариантов.

Например:

• обустроить спальню;
• обустроить в эркере кухню;
• обустроить детскую комнату;
• так же в эркере может быть обустроена гостиная комната.

Сооружение эркера умелыми руками, придаст дому респектабельный  вид, а так же увеличивает  площадь комнат и улучшает освещение в доме.

В данной статье мы рассказали, как пристроить эркер к деревянному дому самому. Надеемся, что эта информация была вам полезной. Желаем удачи!

Эркеры проекты и типы конструкций. Что такое эркер в квартире и какой он может быть? Дома с эркером и мансардой

В современной архитектуре нет мелочей, что доказывает и стильный дом с эркером. Данный элемент представляет собой часть комнаты, которая выступает из плоскости стены, дополнена одним большим или несколькими маленькими окнами, остекленными по всему периметру. Все современные эркеры строятся с четкими выверенными формами, но иногда возможны и произвольные очертания.

Основная задача

Эркер — удивительный архитектурный элемент. С одной стороны, благодаря ему преображается облик любого здания, которое становится эстетичным и стильным. С другой, есть возможность увеличить жилое пространство. С третьей, дом с эркером — это отличная возможность реализовать различные дизайнерские замыслы в интерьере.

Каждый эркер, какой бы формы он ни был и под какое помещение ни отводился бы, имеет такие конструктивные элементы, как основание, ограждение и крышу. Причем важную роль играет именно основание, так как на него приходится полезная нагрузка пола. Этот архитектурный элемент может возводиться с несущими или ненесущими стенами. В первом варианте необходим фундамент, во втором эркеры ставятся на специальные консольные плиты перекрытий.

Виды и особенности

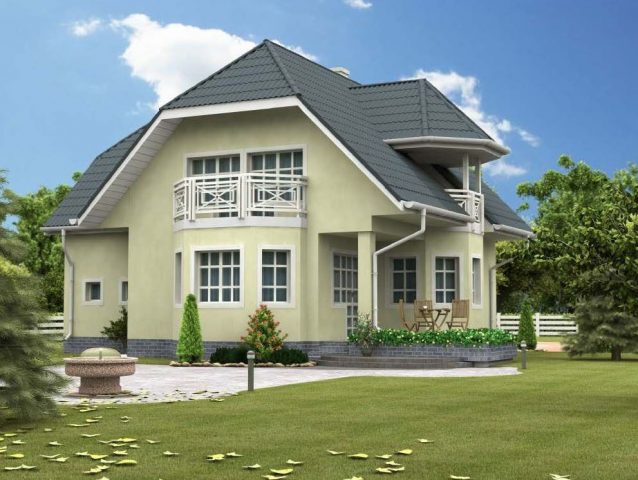

Проекты домов с эркером сегодня пользуются большой популярностью. При этом в них могут быть запланированы элементы самой разной геометрии. Особенности конструкции его таковы, что можно выбрать самую разную форму:

• Квадратную или прямоугольную. Это самые простые конструкции, которые отличаются легкостью проектирования и монтажа. Они красиво смотрятся в любом здании, позволяя внести разные идеи в оформление интерьера. Проекты домов с эркером данной формы могут реализовываться с использованием кирпича, блоков, каркасной технологии и панельного домостроения;
• Круглую . Такая форма служит акцентом на стиле здания (чаще всего он это европейский вариант). Данный эркер — возможность придать интересный облик любому углу строения, но иногда его располагают и по центру стены. Чаще всего архитектурный элемент подобной формы используется при строительстве из кирпича или пеноблоков. А вот при возведении домов из дерева такой эркер невозможно ни спроектировать, ни построить.

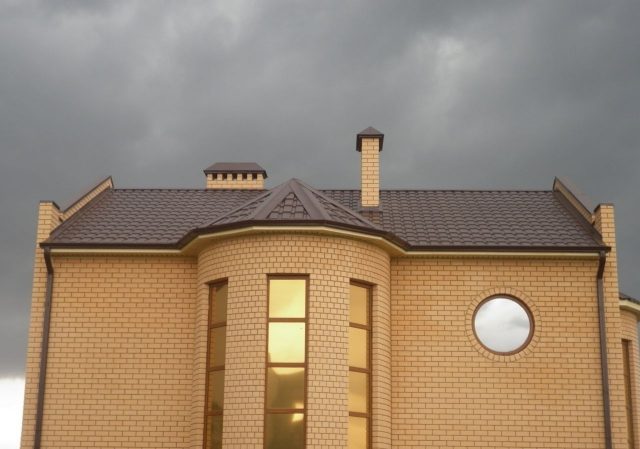

• Полукруглую . Это элегантный элемент, который требует внимательного отношения к проектированию. Дизайн домов с эркером полукруглой формы может быть очень эффектным, но важно чувствовать меру, чтобы фасад не стал аляповатым.
• Многогранную . Это самая сложная, но и самая красивая форма эркера. Чаще всего такой вариант выбирается при строительстве домов из бруса.

Один или два этажа?

В частном домостроении сегодня основной акцент делается на одно- или двухэтажных домах. Причем эркер как дополнение фасадов может использоваться и в первом, и во втором случае. Проектирование домов имеет свои особенности, которые следует учесть:

1. Если речь идет об одноэтажном строении, то эркер может располагаться на любой стороне здания, выходя во внутренний двор или на улицу. Очень часто люди выбирают простой и небольшой дачный дом с эркером, в котором располагается или гостиная, или спальня.
2. Выступающая часть фасада станет его красивым дополнением, если расположить ее на всю длину периметра с выходом на любое место участка. Такой способ хорош тем, что можно сделать освещение внутреннего пространства более совершенным и грамотным.
3. Если вы возводите двухэтажный дом, то эркер может встраиваться в стену на первом этаже, а его крышей выступает балкон. Это самый распространенный проект, но иногда эркер тянется на два этажа и возводится под отдельную крышу, придавая фасаду необычный вид. Такой конструктивный подход не только улучшает освещение помещения, но и позволяет оформить второй свет.

Таким образом, проектирование домов требует учета ряда особенностей. Любая неточность в возведении конструкции приведет к тому, что стены или перекрытия будут деформироваться, что в итоге приведет к снижению прочности и долговечности сооружения.

Особенности возведения

Дом с эркером — это всегда красиво, но конструкция его особенная, и об этом нужно помнить. Основное внимание следует уделить выбору материалов в связи с тем, что конструкция эркера более сложна в монтаже из-за большего числа углов, что сказывается на снижении жесткости здания и требует внимательного подхода к утеплению и остеклению.

Специалисты советуют строить дома с выступами на фасаде из пеноблоков, кирпича или бруса. Нередко используется и технология монолитного строительства, что дает возможность воплотить в реальность самые разные дизайнерские решения.

В интерьере эркер — очень интересный элемент архитектуры, позволяющий оформить его в любом стилистическом направлении. Дизайн помещения зависит только от вашей фантазии, но есть некоторые особенности, благодаря которым любой дом с таким элементом будет оригинальным.

Оформление интерьера

Эркер — идеальная возможность сделать интерьер дома или квартиры особенным. Выступающая площадь может быть использована по-разному, при этом строгих правил ее оформления нет. Главное, использовать возможности эркера для улучшения освещения в помещении. К тому же можно реализовать самые разные дизайнерские идеи:

• с помощью фальш-колонн, арок, карнизов, пилястр и зеркальных поверхностей можно привнести в интерьер элементы классического стиля, подчеркивая его индивидуальность;
• стены ниши можно декорировать зеркальными поверхностями, которые визуально сделают пространство больше и светлее;
• эркер можно и не выделять как композиционный акцент в интерьере, что станет удачным решением при оформлении обеденной зоны на кухне или в гостиной.

Как спланировать пространство

Любой коттедж или дачный дом с эркером важно грамотно зонировать. Чаще всего рассматриваемая архитектурная деталь используется под следующее функциональное назначение:

1. Столовую зону.
2. Рабочую зону на кухне.
3. Зону отдыха, например для работы или чтения.
4. Зимний сад.

Если эркер будет располагаться на кухне, то здесь имеет смысл оформить и обеденную зону. Так, можно поставить круговой или угловой диван, стол, что позволит принимать пищу всей семьей. Проще всего сделать обеденную зону, если строится дом из бруса с эркером, когда он четкой геометрической формы. Столовая зона может быть оформлена разными способами: с диваном вдоль окна, если выступающая часть в форме трапеции, или традиционным расположением столовой группы у окна. Это самый простой способ организовать планировку в эркере.

Если он располагается в гостиной, то здесь чаще всего обустраивается или рабочий кабинет, или зимний сад. Какой бы способ вы ни выбрали, помните о том, что эту зону нельзя ни в коем случае загромождать или заставлять мебелью, занавеси лучше заменить жалюзи или шторами (римскими или рулонными), да и вообще обилие текстиля тут ни к чему.

Строим из бруса

Самыми красивыми с точки зрения оформления и просторными в плане организации пространства являются дома с эркером и мансардой. В таких коттеджах выступающие на фасаде элементы смотрятся очень гармонично, особенно если здание дополнено сложной конструкцией крыши иди необычной входной группой. Такой комплексный подход позволяет не только повысить эстетичность дома, но и увеличить полезную жилую площадь, а также улучшить обзор. Чаще всего эркер встраивается или на первом этаже, или на все два этажа.

что это за архитектурный элемент и его роль в экстерьере

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В современной архитектуре представлено большое количество оригинальных и необычных форм и декораций, которые не только помогают выделить здание среди других строений, но и сделать внутреннее помещение более функциональным. Одним из таких декоративных элементов является эркер: что это за объект, и какие его отличительные преимущества подробно изложено в данной статье.

Эркер — это выступающая остекленная объёмная часть здания, примыкающая к наружной стене и выходящая за ее плоскость

Эркер: что это такое

В описании жилых помещений часто можно встретить такой термин, как эркер. Что это такое, большому количеству людей неизвестно. Данный архитектурный элемент часто путают с балконом или лоджией. Поэтому, чтобы внести ясность, следует понимать, что такое эркер. Этот архитектурный элемент представляет собой выступающую остекленную объемную часть здания, примыкающую к наружной его стене, выходящей за ее плоскость. Одновременно эркер, являясь частью помещения, расширяет его внутренне пространство, добавляя комнате функциональность.

Общий стиль оформления крыш дома и эркера создают гармоничный архитектурный ансамбль

Эркер обладает рядом неоспоримых преимуществ:

• благодаря оригинальному остекленному выступу, создается рельефный и необычный фасад здания;
• своеобразная ниша позволяет увеличить свободное пространство внутри помещения;
• обеспечивается хорошая инсоляция, благодаря которой комната кажется более просторной и светлой, при этом сокращаются затраты на искусственное освещение и отопление.

Несмотря на существенные достоинства, наличие эркера имеет свои недостатки. Обустройство такого сложного элемента потребует значительных финансовых вложений. К тому же эркер необходимо должным образом утеплить и изолировать, чтобы исключить вероятность значительных теплопотерь из помещения в темное время суток и холодный период года.

Большие окна в эркере дарят ощущение легкости и воздушности как интерьера, так и экстерьера

Полезный совет! Чтобы архитектурный элемент выгодно выделял здание на фоне других строений, крыша эркера должна быть выполнена в гармонии с крышей дома, формируя общий стиль.

Варианты эркера в доме: фото коттеджей

В зависимости от формы строения эркерные элементы могут быть представлены в виде:

• треугольника;
• квадрата;
• полукруга;
• прямоугольника;
• трапеции;
• многогранника.

В зависимости от высоты конструкции и расположения в пространстве экрерные сооружения могут быть:

• одноэтажными наземными, примыкающими к одной из стен первого этажа, опираясь при этом на собственный фундамент;

Дом с элегантным стеклянным эркером

• одноэтажными выносными, которые представлены небольшими навесными конструкциями, которые опираются на деревянные балки или консольные каменные плиты;

• многоэтажными надземными, достигающими высоты дома и крепящимися к несущим стенам или опираясь на отдельный крепкий фундамент;
• многоэтажными выносными, которые представлены навесными многоуровневыми конструкциями, которые выступают над главным карнизом здания, надежно закрепляясь с помощью камней или массивных консольных балок.

Типы эркерных выступов

По форме эркера архитектурный элемент можно отнести к одному из нескольких типов конструкции. В зависимости от этого эркерный выступ может быть классическим или полуэркером.

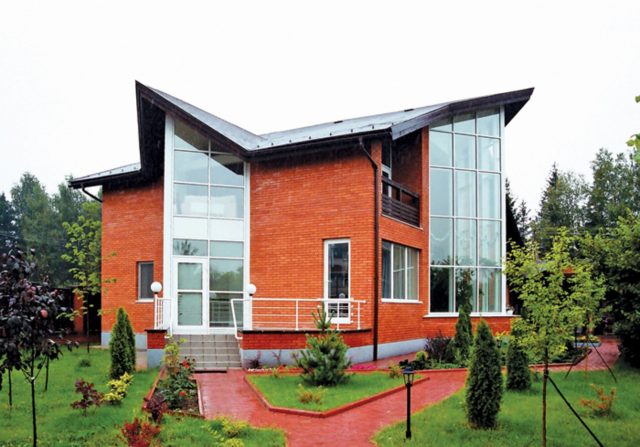

Дома с эркерными конструкциями всегда выглядят стильно и интересно

Наиболее часто в современной архитектуре можно встретить классический эркер, который может быть выполнен в форме полукруга или многоугольника. Главной особенностью таких строений является наличие в конструкции как минимум трех сторон, которые соединены между собой не под прямым углом, а меньше или больше 90 градусов.

Благодаря тому, что при возведении классического эркера существенно видоизменяется стандартная форма наружной стены, строительство архитектурного элемента обойдется дорого, что связано с использованием большого количества строительных материалов.

Прямоугольные, квадратные и треугольные конструкции относятся к категории полуэркеров. В зависимости от планировки помещения элементы могут быть угловыми, вписанными в угол или настенными. Фото вариантов проектов одноэтажных домов с эркером наглядно это подтверждают.

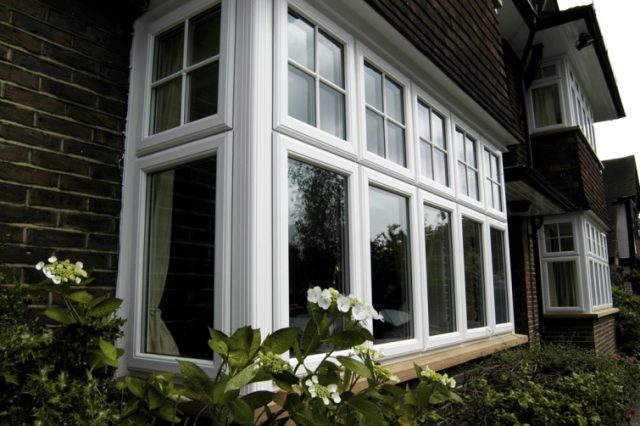

Монтаж эркерных окон возможен на любом этапе строительства дома

Сегодня часто в загородных домах можно встретить эркерное окно, которое не является полноценным эркером. Данная конструкция располагается не по всей высоте помещения, а представлена лишь небольшим остекленным выступом на плоскости стены. Это обычное окно, состоящее из нескольких рам, которые крепятся между собой под определенным углом. Главным достоинством эркерного окна является то, что его установить можно на любом этапе строительства дома.

Многие жители современных квартир, желая расширить полезную площадь помещений, переделывают классический балкон под эркер. Для этого необходимо убрать большую часть стены, которая отделяет балкон от внутреннего помещения, и балконную дверь. Вся наружная выступающая часть должна быть полностью остекленной. Балкон-эркер конструируется по принципу эркерного окна. Для этого используются специальные опорные трубы.

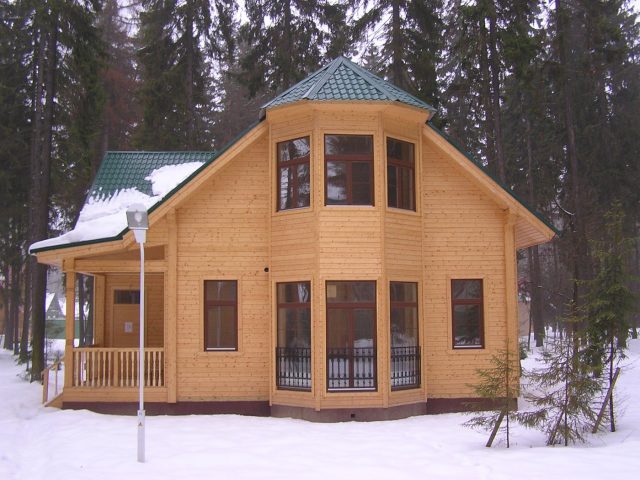

Деревянный дом с эркером

Чтобы придать деревянному дому более интересный и оригинальный вид, можно дополнить его эркерным элементом, конструкцию которого лучше продумать на этапе проектирования.

Эркерные конструкции могут сооружаться из самых разнообразных строительных материалов

Полезный совет! Для создания эркерного выступа рекомендуется воспользоваться услугами квалифицированного плотника, которой будет следовать правильной технологии формирования эркера в доме.

Если планируется строительство деревянного дома из бруса с эркером, необходимо заблаговременно спроектировать под него фундамент. Это должна быть прочная опора, как и под несущими элементами конструкции здания. В этом случае лучше отдать предпочтение бетонному ленточному основанию. Также можно использовать и свайный фундамент. Выбор будет зависеть от типа грунта местности и финансовой возможности застройщиков.

Основным моментом при строительстве эркерной конструкции в деревянном доме является соблюдение особой технологии соединения бруса. Бревна необходимо соединять без остатка, особым способом зарезая концы бруса. Изделия скрепляются друг с другом с помощью специального эркерного угла. Самым трудоемким этапом при строительстве эркера является процесс зарезания дерева под нужным углом, чтобы формировалась система шипов и пазов, благодаря которой собирается вся конструкция.

Для сооружения загородного дома с эркером можно использовать натуральный брус

Проекты домов с эркерами

Сегодня существует большое количество проектов домов с эркерами. Фото одноэтажных и двухэтажных построек демонстрируют различные варианты воплощения данного архитектурного элемента в фасаде здания. Такие строения выглядят не только стильно, торжественно и эффектно, но и позволяют сделать уникальным и необычным внутренний дизайн помещений. Благодаря такому архитектурного элементу удается получить подобие средневекового дворца, окутанного тайнами и загадками истории.

На специализированных сайтах в сети интернет представлено довольно большое количество проектов домов с эркером. Фото наглядно отображают, как он хорошо сочетается с другими архитектурными элементами фасада.

Проект первого этажа двухэтажного дома с эркерными помещениями и гаражом

Среди наиболее популярных можно выделить проект двухэтажного дома с эркером и балконом. Выступ начинается от самого фундамента снаружи на первом этаже и плавно переходит на балкон второго этажа, который повторяет контуры эркера. Балкон в этом случае может быть просто огражден, крыт или остеклен.

Если есть желание получить уникальное строение, тогда следует обратить внимание на проекты домов с двумя эркерами, которыми оснащаются преимущественно кухня и гостиная. Такое проектное решение будет уместным при строительстве больших массивных домов. Здесь следует уделить особое внимание расчетам и детально проработать все этапы строительства, потому как довольно сложно вписать в общую конструкцию здания такие элементы, чтобы дом в дальнейшем был безопасным в эксплуатации.

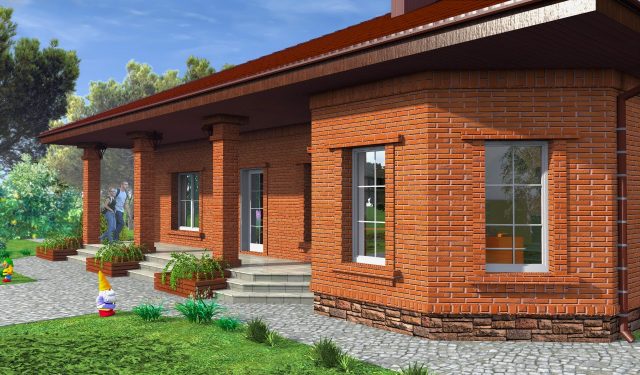

Типичный проект одноэтажного дома с эркером

Полезный совет! Чтобы дом не выглядел слишком загроможденным архитектурными элементами, эркеры следует располагать на разных высотах.

Для двухэтажного дома эркеры можно располагать на всю высоту здания, или один располагается на одном этаже, а второй по всей высоте дома.

Статья по теме:

В последние несколько десятилетий данный архитектурный элемент является не только визитной карточкой частного дома. Эркер можно встретить в современных многоэтажных новостройках П-44Т. Отличительной особенностью таких квартир является удобная планировка и расширенная кухонная зона, поскольку эркер создается именно на кухне. Здесь использована трапециевидная форма элемента. Фото различных вариантов дизайна кухни с эркером П-44Т наглядно отображают, как умело можно использовать дополнительное свободное пространство.

Прямоугольная форма эркера помогает подчеркнуть изысканность и архитектурный стиль дома

Среди новомодных тенденций можно выделить новостройки с эркером, в которых используется эксклюзивное проектное решение Лондри. В квартире это особое место может быть представлено в двух вариантах, как отдельное небольшое помещение, так и ниша, скрытая за раздвижными дверями. Такое помещение предназначается для установки стиральной, сушильной машины и инженерных коммуникаций, которые скрыты от посторонних глаз.

Дом с эркером и мансардой

Хорошим вариантом для небольшого участка считается реализация проекта дома с эркером и мансардой. В этом случае даже на небольшой компактной территории можно получить комфортный и функциональный дом. В таких проектах двухэтажных домов предусматривается расположения эркера традиционно на первом этаже или на мансарде, которую очень часто отводят под спальню.

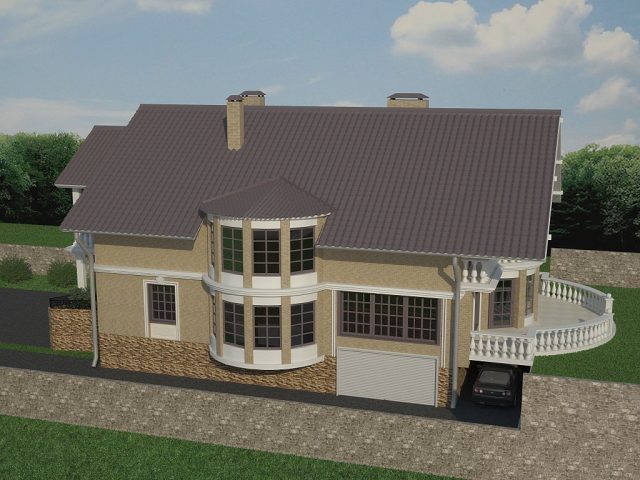

Современный двухэтажный дом с эркером и мансардой

Такое интересное сочетание архитектурных элементов позволяет увеличить полезную площадь и внутреннее пространство в доме. Однако для этого не потребуется увеличение площади основания здания. Обустройство мансарды предполагает возведение двухуровневой постройки, что позволяет сэкономить на строительстве, а наличие эркера расширяет общее пространство внутри помещения.

Кроме функциональной составляющей такая комбинация придает общей постройке респектабельность и уникальность. К тому же позволит в значительной степени компенсировать теплопотери, большая часть которых отведена на широкие обзорные окна.

Использование эркера на кухне позволяет увеличить полезную площадь помещения

Однако такой дуэт имеет свои недостатки. На первом месте стоит проблема очистки крыши от снега, который создает дополнительную нагрузку на несущие конструкции здания. Также на строительство по типовому проекту дома с мансардой и эркером потребуются значительные финансовые затраты. И для его выполнения потребуется привлечение высококвалифицированных специалистов.

Варианты дизайна комнат с эркером

Оформление свободного пространства в нише зависит от предназначения комнаты. При оформлении дизайна кухни с эркером в свободном уголке можно расположить рабочую зону или создать комфортное место для приема пищи, разместив здесь обеденный стол для традиционной семейной трапезы.

Круглая или многоугольная форма эркера предоставляет множество вариантов для создания уютного интерьера

Полезный совет! Для квадратного эркера гармонично будет выглядеть прямоугольный стол, для трапециевидного – овальный, для полукруглого – круглый.

Если эркер располагается в спальне или гостиной, тогда в данном месте можно оборудовать рабочую зону с небольшим столом под ноутбук, книги или для занятия хэнд-мейдом. Такая планировка удобна тем, что в дневное время рабочая зона будет достаточно освещена естественным светом, а для вечерней работы можно установить в мини-кабинете точечное освещение, изящный торшер или мощную настольную лампу.

Если эркерная ниша располагается в детской комнате, ее пространство можно использовать под игровую зону с полками и корзинами для игрушек. Можно создать имитацию кухонной зоны для девочек или мастерскую для мальчиков. Если в комнате живут школьники, тогда целесообразно будет оборудовать рабочее место, которое достаточно хорошо освещается в дневное время суток.

Эркерное помещение в детской комнате может нести не только декоративную, но и функциональную нагрузку

Если из окна открывается непривлекательная панорама, то можно развернуться к окну спиной, и организовать рабочую зону в виде круглой столешницы по диаметру эркера. Также здесь можно оборудовать зону отдыха, установив небольшой диван в эркер, который идеально подойдет для приема гостей.

Полезный совет! В качестве рабочей поверхности целесообразно использовать широкий подоконник, в нижней части которого можно расположить вместительные шкафчики для оргтехники или бумаг.

В спальне в эркерной нише можно расположить мини тренажерный зал, оборудовать зону отдыха, создать подобие зимнего сада или поставить вместительный комод с большим трюмо в деревянном обрамлении, создав при этом зону красоты.

Горизонтальные линии в оформлении эркерных окон позволяют визуально расширить пространство

Дизайн гостиной с эркером

При оформлении дизайна комнаты с эркером в нише можно устроить место для комфортного отдыха, приема гостей и чаепития. Здесь можно установить небольшой уютный диван или компактный журнальный столик с парой мягких удобных кресел. Это место станет удобным для вечерних посиделок или дружеских чаепитий. В эркерной нише можно оборудовать место под мини танцевальную площадку или поставить домашний кинотеатр. Воссоздать умиротворяющую теплую атмосферу в гостиной помогут вдохновляющие фото гостиных с эркером.

Эркерная ниша является самым светлым местом в комнате, поэтому здесь можно расположить небольшую домашнюю оранжерею. Среди растений можно поставить небольшие статуи и комнатный фонтан. Такое неординарное решение наполнит комнату безмятежностью и спокойствием. Фото дизайна гостиной с эркером наглядно демонстрируют различные варианты оформления помещения.

Эркерное окно легко становится самым любимым местом во всем доме

При помощи гипсокартонных конструкций свободное место превращается в комфортную лежанку с небольшой библиотекой под ней. Отделить пространство в нише от общей площади комнаты можно, повесив плотные шторы для эркера в гостиной, или создать дополнительную декоративную конструкцию в виде межкомнатной перегородки.

В нише можно организовать рабочее место, обустроив миникабинет. Там можно расположить широкий стол с компьютером или организовать рабочую поверхность для занятия рукоделием. Оформляя интерьер эркерной ниши важно использовать характерный текстильный декор.

Эркерная ниша — отличный вариант для организации рабочего места

Если из окон эркера открывается красивая панорама на природу, не следует драпировать их увесистыми темными шторами. Для эркера в гостиной, фото наглядно отображают варианты оформления помещения, лучше подобрать воздушный прозрачный тюль, который даст свободный доступ естественному свету. Для регулирования интенсивности проникновения солнечного света в помещение с эркером, хорошим вариантом является использование разных видов жалюзи. Сделать атмосферу уютной и комфортной, чтобы она располагала к умиротворению и отдыху, можно при помощи текстильного декора в виде мягких гардин, ламбрекенов и кистей.

Полезный совет! При выборе занавесок следует избегать изделий насыщенных тонов и с витиеватыми узорами, которые заметно будут утяжелять общий дизайн.

Максимально возможное отсутствие стен в эркере и большие окна дарят ощущение свободы

Эркер является необычным архитектурным элементом, который может быть представлен в самом неординарном исполнении. Он не только является украшением фасада здания, как доказывают фото одноэтажных домов с эркером, заметно выделяя его на фоне других строений, но и способствует расширению функциональных возможностей внутреннего помещения, где располагается ниша.

стропильная система, перемычки, подсчет площади, фото

Эркер – это часть помещения, которая выходит за плоскость фасада. Мода на подобные архитектурные решения не исчезает со времен Средневековья. Сделать эркер на крыше непросто даже для опытного строителя. Главный секрет возведения – опыт и знания об особенностях и разновидностях конструкции, способах ее сооружения.

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

• эстетически привлекательный вид;
• хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
• обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
• облегченный процесс утепления;
• возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
• возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
• большое количество естественного света в комнатах;
• дополнительная защита несущих стен над эркером за счет большого свеса крыши;
• снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

• сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
• возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
• увеличение теплопотери.

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:

• небольшие выступы;

• широкие, идущие вдоль всего фасада здания.


По высоте в виде эркера может быть оформлен:

• лишь один этаж;

• конструкция затрагивает все этажи строения.





Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.

2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.

3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.

4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.


Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

• центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
• угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
• промежуточные – расположены от обвязки к коньку, между центральными стропилами.

При монтаже стропильной системы крыши также устанавливают:

• коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
• наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
• мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
• подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

• линейка – наименее точное измерительное приспособление, дающее большие погрешности;
• рулетка – подходит для измерения небольших площадей;
• лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

1. Измерить все стороны.
2. Выполнить чертеж, отметить на нем полученные данные.
3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Крыша над эркером

Главное правило при ее возведении – крыша должна гармонично вписываться в общий стиль кровли.

На практике встречается несколько типов крыш над эркером:

• самостоятельная;

• объединенная с кровлей здания.


Наиболее простой вариант крыши над эркером – продолжение крыши основной постройки. Ее форма зависит от формы эркера (полукруглой, трапециевидной, прямоугольной, треугольной).

Виды крыш над эркером

Различают следующие распространенные виды крыш над эркерами:

1. Вальмовая – выполняется в постройках продолговатой формы, имеет конек и четыре ската, два из которых представляют собой треугольники по форме, два – трапеции.

2. Шатровая – используется для эркеров малой площади, придает постройке схожесть с башней, имеет большое количество граней.

3. Многощипцовая – сложнейшая конструкция крыши эркера с фронтонами и ендовами, разновидность скатной крыши с двумя и более щипцами, двухскатными элементами с коньками.

4. Декоративная – оснащенная дополнительными конструкциями, например, башенками.


Главный критерий при выборе вида крыши над эркером – выполнение ей своих функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, наиболее простая в конструктивном плане. Она не требует значительных трудовых и материальных затрат.

Схема стропильной системы крыши над эркером

Схема стропильной системы предусматривает размеры, сечение и точное местонахождение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают такие параметры:

• высота крыши;
• угол наклона каждого из скатов;
• размер конькового прогона;
• ширина пролетов;
• способы усиления конструкции;
• особенности крепления конструктивных элементов.

На фото схема стропильной системы на эркере вальмовой крыши

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

Помимо этого, для строительства необходимы такие материалы:

• шурупы, саморезы и гвозди;
• стропильные балки;
• оцинкованное железо:
• балки для обрешетки.

Этапы работы:

1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.

2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.

3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.

4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.

5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.

6. На завершающем этапе крышу над эркером утепляют, подшивают.


Советы и рекомендации

Опытные строители советуют обращать внимание на следующие моменты:

1. Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
2. Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
3. Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
4. Гидроизоляционная пленка должна хорошо пропускать водяной пар.
5. Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Заключение

Возведение эркера и красивой, надежной крыши умелыми руками придает всей постройке респектабельный вид. Сделать эркер на крыше – значит, увеличить внутреннюю площадь, преобразить помещения в более светлые и просторные. В эркерных конструкциях создаются прекрасные зоны для отдыха и зимние сады, удобные детские комнаты.

Эркер для деревянного дома — практичная и красивая деталь строения

Многие заказчики брусовых домов хотят увеличить площадь помещения, при этом не расширяя его. Есть отличный способ сделать квадратуру комнат больше без вреда несущим элементам строения. Эркеры по праву считаются идеальной архитектурной и дизайнерской находкой. Всю функциональность и практичность конструкции можно увидеть как на этапе строительства дома, так и во время его эксплуатации.

Что такое эркер?

Такой архитектурный элемент как эркер, способен сделать дом привлекательным внешне и просторным внутри. Что же такое эркер? Эта деталь строения представляет собой выступ (многогранный или в виде полукруга) с одним или несколькими окнами в стене. Благодаря сложной конструкции, эркер препятствует попаданию в комнату солнечных лучей, тем самым сохраняя оптимальный температурный режим.

Основное предназначение

Не так давно, такой архитектурный элемент был малоизвестен и дом с эркером было почти не найти. Сейчас ситуация стала прямо противоположной. Застройщики стали больше внимания уделять функциональности и эстетичности здания, поэтому популярность эркеров резко возросла. Самым распространенным является стандартный эркер, хотя и встречаются индивидуальные, весьма необычные проекты.

Такой архитектурный элемент выполняет ряд важных функций:

• способствует улучшению естественного освещения жилого помещения;
• значительно увеличивает пространство;
• с его помощью возникают интересные дизайнерские решения оформления интерьера.

Особенности конструкции

Эркеры могут иметь различную форму: встречаются даже многоэтажные конструкции, где в качестве фундамента используется каждый предыдущий этаж. В таком случае стропильная система выстраивается в соответствии с конструкцией эркеров. Чтобы эркер был правильным и смог в полной мере выполнять возложенные на него функции, нужно не допустить неточностей на стадии работы над проектом. Этот архитектурный элемент в большинстве случаев размещается в пределах одного или нескольких этажей. Для таких конструкций подходит любой тип кровли: вальмовая крыша, яндовая крыша и т. д.

Для остекления выступа обычно используются уже традиционные пластиковые стеклопакеты. При их монтаже задействуются консольные балки, а между собой они фиксируются посредством специальных крепежных элементов. В данном случае могут использоваться и раздвижные системы, и профиля. В традиционную конструкцию входят как основание, так и кровля. В том случае, когда застройщиком принято решение возвести дополнительные стены, необходимо будет соорудить фундамент. В качестве несущей конструкции, на которую устанавливается впоследствии ризалит, могут быть применены консольные плиты, изготовленные из железобетона.

Виды выступов

Такие архитектурные элементы различают как по форме, так и по строению.

По строению различают:

Угловой
Настенный
Вписанный в угол

По форме:

Круглый
Полукруглый
Прямоугольный
Треугольный
Трапециевидный
Квадратный

Наиболее распространен полукруглый эркер, который представляет собой выступ, оборудованный тремя окнами. Такая конструкция имеет название «венецианская», так как ее остекление осуществляется во всю высоту постройки. Ее часто располагают во фронтальной части здания, но в последнее время архитекторы определяют место для таких элементов по краям построек.

Примитивным, с архитектурной точки зрения, можно назвать прямоугольную или квадратную форму выступа. Для возведения не нужно создавать отдельных проектов. Он способен гармонично вписаться в любой интерьер, делая внешний вид фасада более оригинальным.

Декоративные элементы

Оформление эркера обычно проводится в зависимости от предпочтений владельцев постройки. Главной задачей архитектора, который разрабатывал проект этой конструкции, является обеспечение помещению естественного освещения.

Этот архитектурный элемент практически всегда выступает в качестве функциональной части постройки и может быть расположен:

на кухне – зона, которая находится от него в непосредственной близости используется в качестве столовой, где можно установить большой стол и массивные стулья.
в гостиной – эту территорию можно задействовать под уголок отдыха или же домашний кинотеатр.
в спальне – отлично подойдет для кабинета, так как на этой территории может разместиться и письменный стол, и стеллажи для книг.
в детской – создаются развлекательные уголки, в которых ребенок будет хранить свои игрушки и проводить время за интересными занятиями.

При строительстве такого выступа практически всегда используют те же материалы, что и в основных строительных процессах. Именно поэтому эркеры можно встретить в домах, возведенных из кирпича, пенно- и газобетона, СИП панелей, профилированного бруса и т. д.

Если для возведения дома выбирается пеноблок или кирпич в качестве основного строительного материала, то сооружается полукруглый выступ. Если подрядчик решил возвести жилую постройку из железобетонных плит или блоков, то ему придется ограничиться либо квадратными, либо многогранными эркерами.

Чтобы созданный архитектурный элемент гармонировал с интерьером помещения, его владельцу необходимо приложить максимум фантазии при декоративном оформлении.

В связи с тем, что эркер является сложной оконной конструкцией, придать ему декоративности смогут правильно подобранные шторы. Этот элемент декора позволяет создать в уголке приватную зону, в которой смогут уединяться домочадцы и отдыхать после насыщенного трудового дня.

При подборе текстиля владельцам жилого помещения необходимо обращать внимание на портьеры, изготовленные из натуральных материалов. С ними будут отлично сочетаться прозрачные и очень легкие тюли. Многие предпочитают создавать из них оригинальные формы, которые фиксируются в горизонтальном положении посредством специальных тканевых прихваток.

Если в эркере планируется создать рабочий кабинет, то специалисты рекомендуют использовать при его оформлении классические гардины. Также допускается задействовать традиционные жалюзи (вертикальные или горизонтальные), римские шторы, которые подбираются по размеры окна. В этом случае кабинет будет иметь строгий и в тоже время лаконичный интерьер, который настроит своего владельца на работу или чтение литературы.

Во время выбора штор, необходимо уделить внимание подбору карнизов. В настоящее время в специализированных торговых точках можно приобрести карнизы, которые имеют особую конструкцию. Они изготавливаются из профиля, который можно выгибать и обрезать по своему усмотрению.

Если владельцам такие карнизы не по карману, можно купить типовые модификации. Они в большинстве случаев производятся либо из металлических профилей, либо из натурального древесного массива. Чтобы их зафиксировать на вертикальных поверхностях придется использовать специальные кронштейны.

Если планируется при оформлении окон в эркерах использовать одновременно тюли и гардины, то необходимо установить карнизы в два ряда. Более бюджетным вариантом, который можно применить при обустройстве этих архитектурных конструкций, является струнный карниз. Ценовой доступностью отличаются и потолочные карнизы, которые при всей видимой хрупкости способны выдерживать очень тяжелые шторы.

Эркер в деревянном доме: своими руками, виды, утепление

Разрабатывая проект большого здания, главной задачей инженеров-строителей является рациональное распределение площади будущего помещения, которое соответствовало бы требованиям заказчика.

Эркер в деревянном доме, как и в любом другом здании, станет отличным решением для увеличения размеров комнат, придавая им необычную форму и дизайн.

Что такое эркер?

Эркер представляет собой часть сооружения, выступающее за пределы всего его периметра. В переводе с немецкого обозначает фонарь, либо выступ в стене.

Он имеет свою давнюю историю. Здания с таким архитектурным решением были замечены еще во времена Римской империи. На тот момент эркеры крепились к верхним этажам, дабы не загораживать проход на и до того узких улочках. Служили удобным местом для обстрела противника.

В современном мире, становясь неотъемлемой частью здания, он выполняет такие функции, как:

• увеличивает площадь помещения;
• улучшает качество освещения в комнатах;
• появляется больше пространства для обозрения;
• правильно подобранный дизайн и стиль интерьера сделают этот уголок дома его изысканной частью.

Чаще всего в качестве отделки эркеров используются окна больших габаритов, что значительно увеличивает качество естественного освещения и уменьшает затраты на применение искусственного.

Каких видов бывает?

Учитывая особенности строения того или иного дома, эркер может отличаться формой, способом крепления и этажностью.

По способу крепления бывает:

• настенный;
• вписанный в угол;
• угловой.

По форме строения можно выделить:

• квадратный;
• треугольный;
• многогранный;
• прямоугольный;
• круглый;
• трапециевидный;
• полукруглый.

Разрабатываем дизайн кухни-гостиной с эркером. Интересные идеи.

По ссылке вы найдете проекты домов с мансардой и эркером.

Как построить вальмовую крышу для дома с эркером? Читайте в этой статье.

Преимущества и возможные проблемы использования

Применение на практике такого архитектурного элемента дает строителям и будущим владельцам дома ряд преимуществ. Среди них:

• не типичность строения;
• уменьшение затрат на внешние отделочные работы за счет установки больших окон;
• увеличение размеров комнат;
• появляется возможность применение самых необычных дизайнерских решений;
• увеличивается продолжительность естественного освещения;
• при максимально застекленных стенах окружающий мир выглядит, как на ладони.

Однако при сооружении эркера можно столкнуться и с определенными проблемами:

• полностью застекленное помещение плохо удерживает тепло и требует утепления;
• при постройке сооружения нужно в обязательном порядке провести утепление крыши эркера, пола и стен;
• высокая стоимость многослойных стеклопакетов;
• появляется необходимость в покупке дополнительных конвекторов либо батарей.

Не рекомендуется полностью стеклить пристройку в регионах с холодным климатом, дабы избежать затрат на его утепление и обогрев.

Особенности планировки и строительства

Качество конструкции напрямую зависит от четкого соблюдения всех этапов строения, которые идентичны строительству целого дома. Составление проекта и оформление сопутствующей документации. Если подобного рода пристройка была задумана вместе со строительством всего дома, то никаких дополнительных разрешений в таком случае не потребуется.

Если владельцам дома захотелось приукрасить свою усадьбу спустя какой-то промежуток времени, тогда необходимо внести соответствующие поправки в проект дома, и получить разрешение на пристройку у компетентных органов. Планировка эркера зависит от того, как хозяева хотят использовать эту дополнительную площадь. На этом этапе не стоит забывать и про форму конструкции.

Строителям, не имеющим большого опыта в сборке зданий сферической формы, лучше не браться за венецианский эркер. Гораздо проще возвести квадратный либо прямоугольный эркер.

Укладка фундамента. По структуре и составляющим элементам он не должен отличаться от основного фундамента. Здесь лучше всего подойдут монолитные ленты, которые прошли этап облицовки. Не нужно забывать, что порядок действий остается таким же:

• сначала роется траншея;
• далее делается опалубка;
• проводятся работы по утеплению;
• армирование;
• заключительный этап – это заливка.

Когда процесс заливки завершился, готовому фундаменту дается время на усадку и только потом готовую платформу подвергают обработке гидроизолирующими материалами (рубероидом, битумной мастикой).

Строительство конструкции. Подложка всей постройки должна быть максимально защищена от влаги. В ситуации с деревянным домом хорошим решением будут доски из лиственницы. Кроме того дом получит дополнительную опору, что сделает здание более устойчивым.

Наиболее ответственная работа на этом этапе – рубка углов. Ведь вырубка углов для полукруглого эркера должна проводиться под углом 450. А вот из правильной геометрической фигуры гораздо проще получить ожидаемый результат.

После подгонки углов можно приступать к крепежу всех элементов. Венцы пристройки покрываются уплотнителем, а уже собранная конструкция – конопаткой. Вход и проемы в пристройке вырезаются, когда все необходимые элементы собраны и закреплены воедино;

Кровля эркера. Наиболее простым вариантом кровли будет просто продолжить крышу основного здания. Если же заказчик хочет отдельную крышу, то ее легко можно выполнить в форме купола либо зонта. Поскольку объем работ и материалов становиться небольшим крыша эркера своими руками – отличный вариант экономии финансовых затрат на рабочую силу.

Когда все кровельные работы завершены, не стоит спешить с монтажом стеклопакетов. Нужно обязательно дождаться срока окончания усадки. По его результатам будут видны недочеты, допущенные во время строительства, которые подлежат обязательному устранению до начала отделочных работ.

Какие типы кровли могут использоваться?

В зависимости от сложности конструкции виды крыши над эркером могут быть довольно разнообразные:

• вальмовая. Нашла свое применение в продолговатых по ширине конструкциях. Она имеет конек и оснащена четырьмя скатами, отличных по форме. Два из них треугольные, другие же – трапециевидной формы;
• шатровая. Используется в небольших эркерах, придавая им вид башни. Внешне напоминает пирамиду с множеством граней;
• ендовая. Выступает связующим звеном между основной кровлей либо стеной здания. Весь дом выглядит как единая конструкция.

Какому виду отдать предпочтение каждый хозяин решает исходя из собственных предпочтений, главное, чтобы она справлялась со своей основной задачей – защищала дом от воздействия внешней среды, препятствовала проникновению осадков и пыли.

Как сделать крышу на эркере?

При кровле такой пристройки чаще всего используют те же материалы, что и для основной крыши. Наиболее востребованными из них считаются:

• шифер;
• металлочерепица;
• профнастил;
• гибкая кровля.

Если весь дом представляет собой сочетание множества сложных конструкций, правильным решением будет покрытие эркера ендовой крышей. Поскольку кровля такой пристройки получается многоскатной и становится очень уязвимой к воздействию внешней среды.

Начальным этапом в данном виде работ считается обустройство армопояса. Он выполняет функцию опоры для балок и увеличивает прочность кладки. Делают его из армированной сетки и бетона.

Далее следует подготовка необходимых материалов. Для обустройства крыши нужно приобрести:

• оцинкованные пластины;
• гвозди, шурупы, саморезы;
• балки для обрешеток;
• вязальную проволоку;
• стропильные и подстропильные балки.

Когда все материалы готовы можно приступать к монтажу и установке подстропильных балок. Тут подойдет качественный брус либо обрезные доски, которые соединяются саморезами, а затем шурупами.

Не нужно спешить и отрезать пиломатериал четко по размеру, будет надежнее оставить небольшие зазоры, которые после окончательного закрепления устранятся.

Приступая к строительству стропил, нужно точно знать угол наклона будущей крыши, чтобы не нарушились пропорции всей конструкции.

Их подготовка идет на земле, а по ее окончанию их поднимают и сшивают уже в коньке будущей крыши. В качестве крепления служат металлические пластины с саморезами. Затем проводиться их установка и крепеж к подстропильным балкам.

Следующим этапом кровли эркера является монтаж обрешетки. Но прежде чем к ней приступить, нужно нанести на стропильную систему гидроизоляционные материалы. И важно делать это не натягивая их, чтобы резкие скачки температуры не смогли их повредить. Добиться нужного результата поможет строительный степлер.

И только по завершению гидроизоляционных работ выполняется монтаж обрешетки. Расстояние между ее элементами зависит от разновидности выбранного материала.

Основной сложностью в укладке кровли эркера по праву считается установка ендов. Этот процесс требует применения желобов двух типов:

• нижней планки или ПЕН. Она отвечает за своевременный отвод скопившихся осадков;
• верхней планки или ПЕВ. Элемент декора, который помогает скрыть недостатки покрытия.

Оба вида планок крепятся на ендовую доску. Наиболее уязвимые места стыков следует обработать уплотнителем либо герметиком.

На этом наружные кровельные работы заканчиваются, а укладка крыши продолжается уже внутри дома. Кровля утепляется и устанавливается пароизоляция, а по завершению подшивается.

Следует отметить, что все пиломатериалы, которые необходимы для укладки крыши, предварительно обрабатываются антисептиком.

Как можно использовать эркер?

Создавая проект дома, архитектор еще не знает, какое применение такой необычной конструкции найдут владельцы дома. И вариантов для выбора здесь довольно много. Эркер может легко стать частью:

• спальни. Уютный уголок для письменного стола при качественном дневном освещении превращает его в мини-кабинет;
• кухни. Отлично подойдет установки большого стола и стульев, что позволит удобно располагаться большой семье за обедом;
• детской. Игровая зона в форме полукруга позволит ощутить комфорт ребенку и увеличит пространство для его развлечений;
• гостиной. Это хорошее место для отдыха с друзьями. А установка большого дивана с телевизором сделает возможным просмотры любимых фильмов большой компанией.

Кроме того, эркер может легко превратиться в:

• рабочий кабинет;
• зимний сад;
• изостудию;
• уголок рукоделия;
• песенный зал;
• экспозицию.

А завершением образа необычного уголка станут правильно подобранные портьеры, шторы из качественных тканей и прозрачный тюль светлых тонов. Выбор карнизов также должен осуществляться с учетом стиля комнаты.

Строительство эркера в умелых руках мастеров придаст конструкции дома респектабельности и аристократичности, расширит размеры комнат, сделает дом просторнее и светлее.
