Современные технологии позволяют получить качественно новые материалы для прокладки инженерных сетей. Одним из таких являются трубы из сшитого полиэтилена. Низкотемпературная магистраль позволяет транспортировать через нее воду или теплоноситель с температурой до +80 градусов. Согласно отзывам, система легко монтируется и показывает себя с лучшей стороны во время эксплуатации.

Технические характеристики водопроводных труб из сшитого полиэтилена

Трубы из сшитого полиэтилена Рехау

Материал, ставший столь популярным, классифицируют в зависимости от способа его сшивки. Отсюда же меняются и его технические характеристики. Различают такие виды туб:

  • PE-Xc (PEX-С). Сшивают полиэтилен химическим способом. Возможные диаметры таких труб – до 32 мм. Уровень сшивки материала составляет 60%.
  • PEX-B. Тубы сшивают физическим способом. Материал получается достаточно жестким, поэтому диапазон сечений варьируется от 40 до 63 мм. Этот полиэтилен сшит на 65%.
  • PEX-А. Самый популярный вид туб. Сшиваются пероксидным методом. Диапазон диаметров – от 12 мм и более. Такие тубы пластичны, хорошо гнутся. Уровень сшивки материала достигает 70%.

Все виды труб производят по ГОСТ 25134-2003.

Основные технические характеристики полиэтиленового материала для водоснабжения:

  • Оптимальная рабочая температура — до +80. Кратковременно выдерживают воду и теплоноситель до +120 градусов.
  • При неизменной температурной нагрузке трубы служат до 50 лет. При критических колебаниях (тепло/холод) – до 15-25 лет.
  • Масса погонного метра изделия — от 88 до 250 гр. в зависимости от диаметра тубы.
  • Удельный вес равен 0,932 гр./см3
  • Коэффициент теплопроводности – 0,405 Вт.
  • Объемы воды в водопроводной трубе из сшитого полиэтилена при сечении 16 мм составляет 0,113 л; при диаметре 20 мм — 0,210 л.
  • Радиус гиба — от 80 мм и выше в зависимости от сечения. Модуль упругости у таких туб находится в пределах 605-909 Н/мм2.
  • Удлинение на разрыв – 349%.

При воздействии на полиэтилен высоких температур материал не выделяет в атмосферу токсичных веществ. В работе он легок и не требует использования сложного оборудования.

Критерии выбора

Выбирая материал для прокладки водопровода, желательно обращать внимание на такие моменты:

  • Метод сшивания полиэтилена. Отвечает за степень сшивки материала. Самым стойким считается полиэтилен с маркировкой РЕХ– A. Его чаще используют для систем отопления, хотя водопроводу подойдут и другие виды сшивок.
  • Наличие маркировки о защите от ультрафиолета. Она нужна, если водопровод укладывают наружно и открытым способом. В этом случае нужна маркировка UV-1 или UV-2. Первая говорит о том, что полиэтилен защищен от воздействия солнечных лучей. Второй свидетельствует о добавленных в материал стабилизаторах.
  • Диаметр. Для внутренней части водопровода берут изделия с сечением 16-25 мм. Для наружной (при подаче воды из скважины или колодца) можно использовать большие сечения.

При покупке также нужно обращать внимание на бренд производителя. Лучше несколько переплатить и купить качественный материал, чем потом пользоваться трубами, изготовленными кустарным способом. Самыми популярными считаются изделия немецкого бренда Рехау. У продавца нужно просить сертификаты качества и чек на товар.

Особенности монтажа

При монтаже водопроводной коммуникации важно обращать внимание на такие моменты:

  • Работы выполняют при температуре от +10 градусов. В этом случае обеспечена нормальная пластичность трубопровода.
  • Установку коммуникации, стыкование отдельных элементов выполняют только с помощью специальных фитингов и инструментов, пригодных для сшитого полиэтилена. Самодеятельность в этой ситуации к хорошему не приведет.
  • Если тубы транспортировались или хранились при температурном режиме до +10 градусов, необходимо прогреть их в течение суток при комнатной температуре.
  • Гиб тубы до предельного показателя нужно проводить с предварительным прогревом материала с помощью строительного фена. Прогревают полиэтилен при температуре +130 градусов с использованием пружинного кондуктора.
  • Если на момент гиба труба лопнула, лучше заменить этот отрезок водопровода. Профессионалы и уверяют, что целостность полиэтилена можно восстановить, однако не стоит подвергать риску всю систему. В будущем даже тщательно залатанный дефект может проявить себя.
  • Запрещено использовать трубы из сшитого полиэтилена при рабочем давлении свыше 10 бар.

Если материал используется для укладки теплого пола, сначала проводят все гидравлические испытания системы и только потом льют стяжку. На момент заливки раствора важно удерживать тубы под рабочим давлением 0,3 Мпа.

Преимущества и недостатки

Новый и популярный материал имеет ряд достоинств и недостатков. Положительные моменты:

  • Высокая пластичность труб и их хорошая «память». Водопровод сохраняет заданную форму без применения специальных фитингов.
  • Хорошая прочность материала даже при постоянных температурных колебаниях.
  • Устойчивость сшитого полиэтилена к механическим нагрузкам, ударам, трениям.
  • Сохранение прочности в местах сгиба.
  • Инертность материала к агрессивным средам и микроорганизмам.
  • Отсутствие коррозии даже при длительных сроках эксплуатации водопровода.
  • Экологичность полиэтилена. Он не содержит в своем составе тяжелых металлов или галогенов.

К недостаткам относятся:

  • Подверженность труб ультрафиолету (если нет специальной маркировки). Под воздействием солнца полиэтилен начинает разрушаться, поэтому его не используют для наружной прокладки коммуникаций.
  • Стоимость туб из сшитого полиэтилена в разы выше, чем цена на изделия ППР или ПВХ.

Высокий ценник является как недостатком, так и достоинством одновременно, поскольку хорошие трубы не могут стоить дешево.

Отзывы о водопроводе из сшитого полиэтилена

Михаил, 35 лет: Недавно у тестя тянули новый водопровод в доме. Решили брать трубы Рехау из сшитого полиэтилена. Тесть сантехникой занимается лет 15. Мне понравилось работать с материалом. Трубы легкие, монтируются с помощью специального инструмента и гильзы. В итоге получаем систему с вероятностью ошибок соединения, равной 0. Идеально, красиво, надежно и по-немецки.

Антон, 28 лет: С трубами из сшитого полиэтилена столкнулся около года назад. Кум делал теплый пол на даче. В работе все получалось быстро за счет того, что паять ничего не нужно. Единственный только нюанс, в стяжку лучше не укладывать латунные фитинги. По сегодняшний день теплый пол работает исправно. Прошел, конечно, всего только год, но думаю, сколько бы ни утекло времени, немецкое качество не подведет.

Юрий, 41 год: В доме у родителей на воду и отопление использовал трубы из сшитого полиэтилена Рехау. Понравилось, что материал гибкий и прост в работе. Чтобы соединять систему, брал спец инструмент в аренду. Недавно случилась небольшая авария – котел у родителей отключился и система замерзла. После разморозки трубы остались целыми и нигде не лопнули. Что значит качество!

Сшитый полиэтилен труба для теплого пола и водоснабжения

Сшитый полиэтилен и трубы из него – относительно новый вид материала и сантехнического оборудования. Он был изобретен в ХХ веке, однако уже успел стать весьма популярным. Это обусловлено существенными преимуществами, по сравнению с металлическими аналогами и изделиями из других видов пластмассы. Прежде, чем использовать его у себя дома, следует ознакомиться с основными особенностями изделия и исходить из типа коммуникационных систем, для которых планируется его применение.

Труба из сшитого полиэтилена — один из самых надежных материалов для монтажа систем отопления

Что представляет собой труба из сшитого полиэтилена

Трубы из шитого полиэтилена обладают существенными преимуществами, выгодно выделяющими их на фоне аналогов из других видов пластмасс и металлов.

Готовая труба состоит из нескольких слоев:

  • внешний слой полиэтилена;
  • клей;
  • кислородный барьер;
  • еще один слой клейкого вещества;
  • внутреннее покрытие из полиэтилена.

Важной характеристикой изделия является степень сшивки. Она варьируется в пределах от 65% до 85%. От этого показателя зависит срок и качество службы трубопровода, а также стоимость оборудования.

Труба из сшитого полиэтилена имеет многослойную структуру, этим обусловлена ее прочность

Сам же показатель зависит от методики производства и качества работы производителя.

Полезный совет! Обычно о качестве можно судить, исходя из цены. Не пытайтесь сэкономить на трубах, иначе это может обернуться поломкой, и, как следствие, еще большими затратами финансов и времени.

Кроме того, большое значение имеют: напряжение и удлинение на разрыв, а также доля вещества в кристаллической форме.

Как производится и где применяется

Сам материал характеризуется повышенной прочностью и долговечностью. Основной этап производства – это сшивка. Она бывает химической или физической и проводится по 4 основным технологиям:

  1. Азотная, уже практически не употребляемая в наше время.
  2. Электронная – с помощью внедрения электронов.
  3. Пероксидная, представляющая собой нагревание заготовки с использованием пероксидов.
  4. Силановая – обработка во влажной среде, обогащенной органосиланидами и катализатором.

Во время этого процесса, каким бы методом не пользовался изготовитель, образуются поперечные связи между молекулами. В результате получается трехмерная сетка с широкими ячейками, которая и является уже готовым материалом.

Из данного сырья изготавливают элементы коммуникационных систем. Их применяют во многих отраслях бытовой и хозяйственной деятельности. Чаще всего – это прокладка систем подогрева (к примеру, теплые полы) или водопровод для горячей и холодной воды.

Труба PEX очень гибкая, это позволяет монтировать из нее системы с большим количеством изгибов без применения угловых соединительных элементов

В промышленных целях из сшитого полиэтилена трубы обычно не используются в силу относительно дорогой стоимости и ограничениях в диаметре.

Плюсы и минусы изделия

Прежде чем устанавливать такие детали, ознакомьтесь с некоторыми ограничениями и недостатками:

  1. Первый и, наверное, самый существенный – это уязвимость к ультрафиолету. Поэтому трубопровод из полиэтилена прокладывают скрытым способом.
  2. Этот материал пропускает кислород. Правда, в незначительной мере, но это негативно сказывается на эксплуатационных характеристиках изделия, так как способствует развитию деструктивных процессов.
  3. Трубы из сшитого полиэтилена выпускают только небольших диаметров. В силу технических и финансовых причин – больших затрат на производство и неудобств, такие коммуникации не выпускаются в крупных размерах. Это влияет на универсальность сантехники – в определенных видах систем их не применяют.

Некоторые модели труб изготавливаются с добавлением дополнительного защитного слоя. Такое усовершенствование сказывается на себестоимости оборудования, так что при покупке обращайте внимание на цену.

В силу особенностей технологии производства трубы из сшитого полиэтилена выпускаются только небольшого диаметра

Однако преимуществ у данного вида коммуникаций гораздо больше:

  • устойчивость к экстремальным температурам. Такие трубы способны сохранять эксплуатационные характеристики даже при очень высоких температурных режимах или в морозы. Трубопровод из пластика функционирует нормально даже при 100 градусах тепла;
  • гибкость. Благодаря пластичности материала, коммуникации можно прокладывать даже в самых труднодоступных местах;
  • долговечность. Изготовленные из сшитого полиэтилена трубы могут прослужить около 50 лет при правильном монтаже и обслуживании;
  • простота при монтаже и обслуживании. Системы трубопровода из пластика имеют предельно простую конструкцию. Гладкие стенки предупреждают образование осадка и закупорку труб;
  • небольшой вес. Данное преимущество обеспечивает простоту при перевозке и работе с материалом – транспортировка стоит дешевле и перемещать такие трубы гораздо проще, чем, к примеру, стальные.

Особенности монтажа

Чтобы трубопровод был исправен и служил долго, важно не только правильно выбрать материалы, но и верно их использовать. Для этого четко придерживайтесь инструкциям относительно монтажа полиэтиленовых коммуникаций.

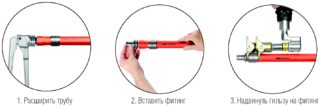

Для соединения труб из сшитого полиэтилена применяют пресс-фитинги

Алгоритм действий при монтаже таков:

  • сначала надо разрезать трубы на удобные отрезки нужной длины;
  • следующий этап – раскалибровка труб;
  •  на заготовку нужно насадить соединительное кольцо;
  • соедините получившиеся отрезки в систему. Для этого обычно используют пресс.

Полезный совет! Постарайтесь сделать срез аккуратно, чтобы не было заусениц и неровных краев. В противном случае соединение будет негерметичным.

Процедура монтажа не сложна и не вызовет трудностей даже у начинающего сантехника. Если все сделано качественно и правильно, то такой трубопровод прослужит вам не один десяток лет практически без поломок. Но главное – быть внимательным и выбрать хорошие материалы, ведь подобные системы должны быть долговечными.

Сшитый полиэтилен: характеристики, монтаж, применение

Здравствуй, дорогой читатель! Модификация молекулярной структуры избавила полимерные материалы от основного недостатка — термопластичности — и позволила им эксплуатироваться в условиях повышенных температур. Один из таких материалов — сшитый полиэтилен. О том, как его сшивают и где применяют, я и хочу рассказать в этой статье.

Что это такое

Сшитым называется полиэтилен с модифицированной сетчатой структурой. Его молекулы соединены между собой дополнительными боковыми связями. Сшивка обеспечивает материалу максимальную плотность, снижает его термопластичность.

Сфера применения

Сшитые полиэтиленовые продукты находят применение в производстве:

  • напорных водопроводных труб;
  • деталей трубопроводов горячего водоснабжения;
  • газопроводных труб для подземной прокладки;
  • элементов систем отопления;
  • защитных рукавов кабельных сетей высокого напряжения;
  • различных деталей и элементов в приборостроении;
  • специальных стройматериалов.

Технические характеристики сшитого полиэтилена

  1. Плотность 0,94 г/м³.
  2. Прочность на разрыв 22–27 МПа.
  3. Относительное удлинение при разрыве 350–550 %.
  4. Модуль упругости более 550 МПА.
  5. Ударопрочность 441 кДЖ/см².
  6. Твердость по Шору 64.
  7. Твердость по Вика 124,5 ºС.
  8. Диапазон рабочих температур -100…+100 ºС.
  9. Температура:
  • размягчения — 150 ºС;
  • плавления — 200 ºС;
  • горения — 400 ºС.
  1. Коэффициент линейного расширения 1,4*10⁻⁴ (ºС⁻¹).
  2. Коэффициент теплопроводности 0,35–0,41 Вт/мºС.
  3. Класс горючести — Г4.
  4. Класс воспламеняемости — В3.
  5. Класс по токсичности продуктов горения — Т3.

Виды

Материал подразделяется на виды в зависимости от способа его сшивки:

  1. Пероксидный. Сшит с помощью пероксида водорода. Процесс идет под давлением, охватывает до 85 % молекул.
  2. Силановый. Сшитый химическим способом, когда сырье насыщают органическими силанидами и гидратируют. Образованный полимер обладает до 70 % сшитой структуры.
  3. Радиационный. При сшивке на полимер воздействуют энергией ионизирующего облучения. Доля сцепленных молекул составляет до 60 %.
  4. Азотный. Для сшивки используются азотные соединения. Структура полиэтилена при таком способе сшита на 70 %.

Срок службы

Максимальный срок службы изделий из сшитого полиэтилена составляет 50 лет.

Преимущества и недостатки

Изделия из сшитого полиэтилена обладают следующими преимуществами:

  • высокая прочность на разрыв и растяжение;
  • износостойкость;
  • трещиностойкость;
  • морозостойкость;
  • диэлектрические свойства;
  • устойчивость к коррозии;
  • легко выдерживают воздействие высоких температур;
  • высокая стойкость к воздействию химикатов;
  • биологическая стойкость.

К недостатком можно отнести:

  1. Неустойчивость к воздействию ультрафиолета.
  2. Способность к окислению при проникании кислорода в структуру материала. Чтобы нивелировать этот недостаток, материал покрывают пленкой из этиленвинилового спирта: она снижает диффузию внешнего слоя.

Что лучше — сшитый полиэтилен или металлопластик

У изделий из сшитого полиэтилена, полипропилена и металлопластика много одинаковых характеристик:

  • коррозийонная стойкость;
  • эластичность;
  • прочность;
  • долговечность;
  • удобный монтаж.

Но трубы из металлопластика быстрее нагреваются, имеют большую теплопроводность. Это преимущество для использования их в системах отопления. Однако у металлопласта разный коэффициент линейного расширения слоев, что может привести к расслоению стенки. Не выдержит он и несколько циклов замораживания и размораживания, его просто разорвет.

Всех этих недостатков лишены изделия из сшитого полиэтилена. Но монтировать их нужно с осторожностью, чтобы не повредить слой антидиффузной защиты на внешней стороне.

Технология производства труб из сшитого полиэтилена

Полиэтилен в расплавленном виде поступает в экструдер, где выдавливается через формующее отверстие. Далее заготовка двигается по ленте конвейера в калибратор, во время движения подвергается воздействию проточной воды, которая постепенно ее охлаждает. Калибратор придает изделию окончательную форму. После этого заготовка поступает на линию пореза, где отрезаются хлысты нужной длины.

Метод сшивки РЕХ труб

Трубная продукция РЕХ выпускается из разных видов сшитого полиэтилена и отличается по своим характеристикам. Виды маркировок:

  1. РЕ-Ха. Сшиты пероксидным методом. Равномерная структура с наибольшим количеством сшитых молекул, прочные и безопасные для здоровья человека.
  2. РЕ-Хb. Сшиваются силановым методом. Не менее прочные изделия, чем пероксидные полиэтиленовые трубы, но более жесткие, хуже восстанавливают первоначальную форму. Некоторые их разновидности содержат химические вещества и предназначаются только для изготовления кабельной оболочки. Поэтому при выборе водопроводных труб нужно ориентироваться по данным в гигиеническом сертификате;
  3. РЕ-Хс из радиационного сшитого полиэтилена более жесткие, склонные к заломам и уступают по равномерности структуры пероксидным материалам.

Советы, как выбирать

Выбор труб должен начинаться с визуального осмотра. Они должны иметь гладкую поверхность. Незначительная волнистость, наличие продольных полос допустимы при условии, что они не утолщают стенку больше разрешенных значений. Кроме того, трубы должны иметь равномерную окраску, а поверхности — без трещин, пузырей, посторонних включений, раковин.

Информация по основным характеристикам труб входит в маркировку. Из нее можно узнать, какой тип сшивки применялся при изготовлении, а также геометрические параметры изделия.

Популярные производители

Хорошо зарекомендовала трубная продукция следующих брендов:

  1. TECEflex (Германия). Компания выпускает трубы марки РЕ-Хс. Сшивка осуществляется электронно-лучевым методом. Для антидиффузионной защиты применяется этиленвинилалкоголь. Он образует кислородозапирающий слой, стойкий к механическим повреждениям.
  2. UNIDELTA (Италия). Изготавливает трубы с внутренним защитным слоем EVOH, сшитые силановым способом.
  3. REHAU (Германия). Компания производит изделия из пероксидного полиэтилена с наружным антидиффузионным покрытием, окрашенным в красный цвет.

Примерная цена

Материалы из сшитого полиэтилена дешевле полипропиленовых изделий, также применяющихся для сборки водопровода и отопительных систем. Стоимость труб РЕХ зависит от метода сшивки полиэтилена.

Способы соединения

Полиэтиленовые трубы соединяются тремя способами:

  1. Компрессионными фитингами. Фасонные детали компрессионного типа более просты в монтаже и могут использоваться для сборки трубопроводов подачи холодной и горячей воды.
  2. Пресс-фитингами. С помощью напрессовочных фитингов получают неразъмные стыки деталей. Благодаря свойству материала восстанавливать форму после деформации полимерные молекулы в зоне стыка распрямляются после опрессовки и заполняют все зазоры между трубой и соединительными элементами. В результате образуется трубопровод с очень надежными соединениями, не требующими дополнительного обслуживания.
  3. Электросварными муфтами. Электросварной способ способствует образованию монолитных соединений, не уступающих по прочности самому изделию.

Особенности монтажа и эксплуатации

Полиэтиленовые трубопроводы монтируются по стандартным схемам, за исключением небольших нюансов:

  1. Трубы заносят в помещение за 2–3 часа, чтобы они прогрелись до комнатной температуры.
  2. Трубные разводки из сшитого полиэтилена желательно закрывать защитными коробами или укладывать в ниши во избежание случайных механических повреждений.
  3. Ниши и короба должны иметь запас по размеру, так как трубы из сшитого полиэтилена расширяются при нагреве.
  4. Разъемные фитинги нельзя замоноличивать в стены или бетонную стяжку пола, к ним нужно обеспечить свободный доступ для обслуживания.
  5. Место изгиба вначале разогревается строительным феном, затем заготовка помещается в оправку из досок, фанеры или других подручных материалов до полного остывания.
  6. С торцов нарезанных деталей нужно удалять заусенцы, так как они могут засорить трубопровод.
  7. Для фиксации разводок к стенам используют специальные крепежные элементы — клипсы, удерживаемые дюбелями.

Заключение

Сшивка молекулярных цепочек значительно улучшает свойства полиэтилена. Их высокие технические характеристики не вызывают сомнений даже у скептиков. Подписывайтесь на наш сайт, оставляйте комментарии, делитесь полезной и нужной информацией с друзьями в социальных сетях.

Загрузка...

преимущества и советы по монтажу



Трубы из сшитого полиэтилена, либо как их сокращенно называют еще трубы ПЭ, имеют высокую чувствительность к механическому воздействию, что значительно сокращает сферы их применения. Но при этом они обладают целым рядом положительных качеств, которые способствуют выбору в пользу этого материала, когда существуют подходящие условия.

Преимущества труб ПЭ перед другими типами

Наиболее популярными являются системы водоснабжения ТМ «Rehau», которые разрабатывались специально для организации подачи горячей и холодной воды в жилые помещения. Именно поэтому системы водоснабжения можно устанавливать в любом доме, невзирая на температуру воды.

Фото: Сшитый полиэтилен в отопительных системах

Сшитый полиэтилен в отопительных системах

Основным преимуществом есть то, что, двигаясь по трубам ПЭ, вода остается чистой. Также можно выделить еще ряд положительных моментов:

  • Повышенная гибкость, а также свойство возвращаться в стартовое положение.
  • ПЭ не подвержен трещинам и сломам даже на изгибах.
  • При температуре 95°С материал хорошо справляется со своей задачей, не теряет своих положительных качеств и при аварийных температурах порядка 200°С.
  • Применяя некоторые способы установки труб, достаточно использовать фитинги. При этом инструмент почти не понадобится.
  • ПЭ устойчив к химикатам и возгоранию. Даже в случаях воспламенения он не выделяет в атмосферу опасных веществ.
  • Длительный срок эксплуатации. Фото: Труба из сшитого полиэтилена Rehau

    Труба из сшитого полиэтилена Rehau

Замечание! Под химикатами, к которым ПЭ устойчив, имеются в виду не все вещества. Например, контакт с азотной кислотой не только не рекомендован, но и воспрещен.

Установка системы из ПЭ с помощью фитингов

Для системы водоснабжения из сшитого полиэтилена можно применять 3 наиболее распространенных методов установки:

  1. Компрессионный. Подразумевает соединение труб между собою за счет зажима фитингами. Может применяться как для «холодных» систем, так и для «горячих».
  2. Напрессованный. Для этого метода используются пресс-фитинги и применяется способность ПЭ к восстановлению формы (молекулярная память).
  3. Электросварный. К этому методу прибегают очень редко, ведь для него нужно иметь специализированное сварочное оборудование и навыки. При этом такой метод является наиболее надежным. Фото: Трубы из сшитого полиэтилена на для теплого пола

    Трубы из сшитого полиэтилена на для теплого пола

Монтаж труб из сшитого полиэтилена чаще всего осуществляется с помощью переходников и дополнительных приспособлений. Это может быть фитинг, расширитель, крестовина либо другой элемент. Основным преимуществом такого способа установки есть то, что для него почти не нужен нестандартный инструмент, ведь он не предусматривает пайки. Для соединения достаточно использовать механический способ монтажа.

Важно! Нельзя приступать к монтажным работам, заранее не разработав схему отопления для дома. Необходимо учитывать и мероприятия, которые могут быть выполнены в будущем. К примеру, монтаж теплых полов. Кстати, сшитый полиэтилен «Rehau» также подходит для такой системы отопления.

Инструкция по монтажу труб с помощью компрессионного метода:

  1. Надеть обжимную гайку на срез трубы таким образом, чтобы резьба пыла повернута в сторону соединения.
  2. Натянуть срезное кольцо и зафиксировать его за 1 мм от среза трубы. Фото: Расширитель для полиэтиленовых труб

    Расширитель для полиэтиленовых труб

  3. На полученную конструкцию до упора натянуть фитинг.
  4. Используя простой инструмент — 2 ключа — надежно затянуть гайки. Важно не переусердствовать, т.к. излишняя сила может привести к повреждению трубки.

Применяя фитинг, его нельзя разбирать, а также устанавливать под натиском сторонних предметов. Также важно заранее порезать трубы на необходимые размеры, а лишь тогда надевать фитинги и любые другие приспособления.

Фото: Фитинг Rehau для труб из сшитого полиэтилена

Фитинг Rehau для труб из сшитого полиэтилена

Важно! Даже дорогие трубы «Rehau» нельзя сразу после заноса в помещение монтировать. Из-за резкого перепада температур приспособления для водоснабжения могут потрескаться либо утратить свои положительные свойства. Именно поэтому им необходимо несколько часов отлежаться, чтобы «запомнить» новую температуру.

Инструкция по монтажу напрессовочным методом

  • Необходимо надеть пресс-гильзу на трубу.
  • Конец трубы нужно растянуть, для этого применяется расширитель. Растягивать необходимо пока на конец трубки не будет свободно одеваться фитинг.
  • Далее фитинг нужно натянуть на трубу до упора.

В таком положении конструкцию необходимо оставить на несколько минут. Благодаря «молекулярной памяти» она вскоре вернется в изначальное положение.

В отличие от предыдущего метода при напрессовании необходимо иметь расширитель. Во всем остальном эта техника простая и не требует специализированных знаний.

Инструкция установки электросварочным способом:

Фото: Фитинги для труб из сшитого полиэтилена

Фитинги для труб из сшитого полиэтилена

  • На окончание трубы необходимо надеть электросварочную муфту.
  • К сварочному фитингу подсоединяется специальная сварка.
  • Под температурой 170°С разогревается труба и внутренняя спираль фитинга.

Сварочное устройство необходимо отключить и подождать до полного остывания фитинга. В результате получается надежное соединение, которое способно выдерживать нагрузки до 12 Атм.

В этом методе уже необходимо иметь прибор более специализированный, нежели расширитель. Учитывая, что не у всех есть сварочный аппарат и не все умеют им пользоваться, этот метод менее востребован, когда речь идет о самостоятельной установке труб «Rehau» или любых других.

Внимание! Обработка ПЭ с помощью сварочного аппарата может быть опасной для здоровья, если нет определенного опыта использования этого оборудования. Поэтому такой вид установки труб на основе сшитого полиэтилена лучше доверить профессионалам.

Стоит отметить, что качество материала отыгрывает более важную роль, нежели то, какую методику решили выбрать для монтажа. Такая тенденция связана с тем, что нас сегодня существует большое количество некачественного сырья. Именно поэтому эксперты рекомендуют использовать проверенные ПЭ трубы «Rehau», хоть они и имеют немного большую стоимость.

Вас могут заинтересовать:

Монтаж труб из сшитого полиэтилена своими руками по схеме

Автор Пётр Андреевич На чтение 4 мин. Опубликовано

Стальные изделия для водопроводов с успехом заменяют изделия из полимеров. Монтаж водопроводных труб из сшитого полиэтилена можно выполнить своими руками – он не потребует профессиональных навыков и дорогостоящего оборудования. Но, чтобы обустроить качественный трубопровод из этого вида материала, нужно не только купить подходящие изделия, но и определиться со способом соединения.

Виды труб из сшитого полиэтилена

На данный момент из этого материала производят 2 вида продукции:

  • универсальные – отлично подходят для любых систем подачи воды: теплый пол, горячее водоснабжение и т.д.;
  • специализированные — это трубы из сшитый полиэтилен применяемые либо для отопления, либо для водоснабжения.

Монтаж труб из сшитого полиэтилена по инструкции своими рукамиМонтаж труб из сшитого полиэтилена по инструкции своими руками

Монтаж труб из сшитого полиэтилена по инструкции своими рукамиМонтаж труб из сшитого полиэтилена по инструкции своими руками

Не важно, какие трубы применяются для самостоятельного монтажа, они экологичные и безопасные для человека, их допустимо применять для подачи питьевой воды.

Инструкция по монтажу

Монтаж коммуникационных труб из сшитого полиэтилена часто выполняют своими руками. Существует несколько видов соединения отдельных элементов в системе:

  • компрессионный;
  • прессовочный;
  • электросварной.

Монтаж труб из сшитого полиэтилена по инструкции

Сборка трубопровода из сшитого полиэтилена любым из этих способов производится с применением различных фитингов.

Прежде, чем приступать к монтажу следует подготовить набор необходимых инструментов:

  • труборез, который обеспечит ровный срез трубы под углом 90 градусов;
  • пресс гидромеханический;
  • цанговый расширитель – помогает увеличить просвет трубы и беспрепятственно ввести в него фитинг;
  • плоскогубцы;
  • фитинги;
  • гаечные ключи – применяются при затягивании гайки.

Важно! Если решено применить сварной метод стыковки, понадобиться специализированный аппарат, который часто берут напрокат.

Теперь рассмотрим подробно самые простые и доступные методы совмещения труб из сшитого полиэтилена.

Соединение компрессионными фитингами

Монтаж труб из сшитого полиэтилена по инструкции своими рукамиМонтаж труб из сшитого полиэтилена по инструкции своими руками

Компрессионный метод отлично себя охарактеризовал как при монтаже водопроводных систем, так и при обустройстве отопления.

Алгоритм выполнения работ:

  • отрезать элемент нужной длины и надеть гайку, резьба которой будет направлена к соединителю;
  • на край элемента установить разрезное кольцо – оно монтируется довольно просто и обустраивается на расстоянии 1 мм от края отрезка;
  • вставить в трубу фитинг так, чтобы колечко оказалось на штуцере элемента соединения;
  • гайку пододвинуть и начать накручивать на соединитель при помощи ключей.

Важно! В процессе закручивание главное не перетянуть гайку и не сорвать резьбу с фитинга, но при этом постараться плотно и качественно закрутить место соединения.

Этот способ применим, если прессовочного аппарата нет в наличии.

Прессовочные фитинги

Монтаж труб из сшитого полиэтилена по инструкции своими рукамиМонтаж труб из сшитого полиэтилена по инструкции своими руками

Этот способ крепления эффективно соединяет трубы, но стоит понимать, что демонтажу такие коммуникации не подлежат.

Этапы сборки:

  • на конец трубы надевают кольцо пресс-гильзы;
  • при помощи расширителя вгоняют внутрь трубы фитинг – он должен войти достаточно свободно и до упора;
  • поверх фитинга обустраивают пресс-гильзу, которая плотно обожмет фитинг, так как данный материал обладает молекулярной памятью.

Процесс немного сложнее того, что описан ранее, но крепление получается более надежным в стрессовых ситуациях, например, когда в отопительной системе резко увеличивается давление.

Электросварное соединение

Монтаж труб из сшитого полиэтилена по инструкции своими рукамиМонтаж труб из сшитого полиэтилена по инструкции своими руками

Перед применением этого способа соединения полиэтиленовых труб, следует подготовить аппарат, применяемый для этих целей специалистами.

Инструкция выполнения соединения следующая:

  • на конец трубы устанавливается сварная муфта;
  • к клеммам на фитингах подключают электросварной агрегат;
  • соединяются оба отрезка трубы и на внутреннюю часть фитинга начинают подавать электрический ток до тех пор, пока концы труб не нагреются и не прилипнут друг к другу достаточно крепко;
  • затем аппарат можно отключить и дождаться полного остывания конструкции.

Соединения, выполненные сварным способом, выдерживают давление более 12 атмосфер.

Как только монтаж окончен, можно подключать систему к коллектору и проверять ее работоспособность.

Заключение и полезное видео

Самостоятельный монтаж труб из сшитого полиэтилена занятие увлекательное и достаточно простое. Но для получения качественной коммуникационной системы, стоит изучить характеристики материала и учесть нюансы сборки конструкций.

Отправить ответ

avatar
  Подписаться
Уведомление о
