Каркасная система готической архитектуры — это… Что такое Каркасная система готической архитектуры?

Руинированный собор аббатства Сен-Жан де Винь, Суассон, демонстрирует обнажённый каркас фасада готического здания

Каркасная система готической архитектуры — совокупность конструктивных строительных приемов, появившаяся в готике, которая позволила изменить распределение нагрузки в здании и заметно облегчить его стены и перекрытия. Благодаря данному изобретению архитекторы средневековья смогли значительно увеличить площадь и высоту возводимых сооружений.

Основными элементами конструкции являются контрфорсы, аркбутаны и нервюры.

Характеристика

Два варианта распределения нагрузок: романика и готика

Главной и в первую очередь бросающейся в глаза чертой готических соборов является их ажурная структура, представляющая собой резкий контраст массивным конструкциям предшествующей романской архитектуры.

Распределение нагрузки

Техническим прорывом архитекторов готики явилось их открытие нового способа распределения нагрузки. (Любое свободностоящее здание испытывает два вида нагрузок: от собственного веса (включая перекрытия) и погодные (ветер, дождь, снег). Затем оно передает их вниз по стенам — к фундаменту, нейтрализуя затем в земле. Именно поэтому каменные здания строятся более основательно, чем деревянные, так как камень, будучи тяжелее древесины, подвергается большей угрозе обрушения в случае ошибки в расчетах). В романской архитектуре, отчасти являющейся наследницей древнеримской, несущими частями здания были все стены целиком. Если архитектор желал увеличить размер свода, то таким образом увеличивался и его вес, и стену приходилось утолщать, чтобы она могла выдержать вес такого свода.

Решающей для развития готики стала догадка, что вес и давление каменной кладки могут концентрироваться в определенных точках, и если их поддержать именно в этих местах, другим элементам постройки уже не обязательно быть несущими. Так возник готический каркас — хотя предпосылки для него появились несколько ранее:»Исторически этот конструктивный прием возник из усовершенствования романского крестового свода. Уже романские зодчие в некоторых случаях выкладывали швы между распалубками крестовых сводов выступающими наружу камнями. Однако такие швы имели тогда чисто декоративное значение; свод по-прежнему оставался тяжелым и массивным»

[1].

Отличия в работе конструкций
Романика Готика
Нагрузку передают стены по всей длине собора Нагрузку передают элементы каркасной конструкции, равномерно распределенные по периметру здания
Колонны не имеют особенного значения Колонны вместе с контрфорсами и аркбутанами — главные несущие элементы здания
Толстые массивные стены, толщиной в несколько метров, несут нагрузку Тонкие стены, возведенные между колоннами, являются ненесущими перегородками
Небольшие объемы здания Собор может иметь колоссальный размер
Потолки не очень высокие Своды очень высокие
Окна небольшие, так как прорезают несущую стену и не должны уменьшать ее несущую способность Окна могут занимать весь простенок между колоннами, вместо перегородки
Все помещения разграничены между собой массивными стенами, простенками и колоннами Помещения визуально объединены в одно целое благодаря тонкости опорных колонн

Новаторство технического решения состояло в следующем: свод перестали опирать на сплошные стены здания, массивный цилиндрический свод заменили ажурным

нервюрным крестовым (см. ниже), давление этого свода передается нервюрами и арками на столбы (колонны). Возникающий таким образом боковой распор воспринимается аркбутанами и контрфорсами.

Bonne-Esperance Cloitre est.JPG

«Нервюрный свод был значительно легче романского: уменьшались и вертикальное давление, и боковой распор. Нервюрный свод своими пятами опирался на столбы-устои, а не на стены; распор его был наглядно выявлен и строго локализован, и строителю было ясно, где и как этот распор должен быть „погашен“. Кроме того, нервюрный свод обладал известной гибкостью. Усадка грунта, катастрофическая для романских сводов, была для него относительно безопасна. Наконец, нервюрный свод имел еще и то преимущество, что позволял перекрывать пространства неправильной формы»[1].

Таким образом, конструкция сильно облегчается за счет перераспределения нагрузок. Прежде несущая, толстая стена превратилась в простую легкую «оболочку», чья толщина больше не влияла на несущую способность здания. Из толстостенного здания собор превратился в тонкостенный, но зато «подпертый» по всему периметру надежными и элегантными «подпорками».

Кроме того, готика отказалась от полуциркульной, обычной арки, заменяя её везде, где только можно стрельчатой. Использование стрельчатой арки в сводах позволяло уменьшить их боковой распор, направляя значительную часть давления прямо на опору — причем, чем выше и заостреннее арка, тем меньше она создает боковой распор на стены и опоры. Массивный свод заменился ребристым сводом, эти ребра—нервюры диагонально перекрещивались и воспринимали нагрузку. Пространство между ними заполнялось простой запалубкой — легкой кладкой кирпича или камня.

Полученные преимущества

  • Большая экономия строительного материала
  • Увеличение высоты здания, а также освещенности его внутреннего пространства
  • Объединение внутреннего пространства в одно целое
  • Сокращение сроков строительства

Конструктивные элементы

Разрез готического собора.jpg Розетка — замковый камень нервюрного свода
  • Аркбутан — это наружная каменная упорная арка, которая передает распор сводов главного нефа на опорные столбы, отстоящие от основного корпуса здания — контрфорсы. Завершается аркбутан наклонной плоскостью по направлению ската кровли. В ранний период развития готики встречаются аркбутаны, скрытые под крыши, но они мешали освещать соборы, поэтому вскоре они были выведены наружу, и стали открытыми для обозрения извне. Аркбутаны бывают двухпролетные, двухъярусные, и комбинирующие оба этих варианта.
  • Контрфорс — в готике вертикальная конструкция, мощный столб, способствующий устойчивости стены тем, что своей массой противодействует распору сводов. В средневековой архитектуре догадались не прислонять его к стене здания, а вынести его наружу, на расстояние в несколько метров, соединив со зданием перекинутыми арками — аркбутанами. Этого было достаточно для эффективного переноса нагрузки со стены на опорные колонны. Внешняя поверхность контрфорса могла быть вертикальной, ступенчатой или непрерывно наклонной.
  • Пинакль — остроконечная башенка, которой нагружали вершину контрфорса в месте примыкания к нему аркбутана. Это делалось с целью предотвращения сдвигающих усилий.
Реймский собор: столб-устой «пучок колонн», капитель «пята свода» и опертые на неё нервюры
  • Столб-устой — мог быть простого сечения, или же представлять собой «пучок колонн».
  • Нервюра — ребро арки свода, выступающее из кладки и профилированное. Система нервюр образует каркас, поддерживающий облегченную кладку свода. Делятся на:
    • Щековые арки
      — четыре арки по периметру квадратной ячейки в основании свода.
    • Ожива — диагональная арка. Почти всегда полуциркульная.
    • Тьерсерон — дополнительная нервюра, идущая от опоры и поддерживающие посередине лиерны.
    • Лиерны — дополнительная нервюра, идущая от точки пересечения ожив к щелыге щековых арок.
    • Контрлиерны — поперечные нервюры, связывающие между собой основные (т.е. оживы, лиерны и тьерсероны).
    • Запалубка — в нервюрном своде заполнение между нервюрами.
    • Замковый камень (розетка)

Готические своды

Разрез готического собора.jpg Стрельчатый крестовый свод

Важнейшим элементом, изобретение которого дало толчок прочим достижениям инженерной мысли готики, стал нервюрный крестовый свод. Он же стал основной конструктивной единицей при сооружении соборов. Основной признак готического свода — четко выраженные профилированные диагональные ребра, составляющие основной рабочий каркас, воспринимающий основные нагрузки.

Предыстория его возникновения такова — сначала путем пересечения под прямым углом двух цилиндрических сводов возник крестовый. В нём, в отличие от цилиндрического, нагрузка уходит не на две боковые стены, а распределяется на угловые опоры. Вес подобных сводов, тем не менее, был очень велик. В поисках способа облегчения свода строители стали усиливать каркасные арки, которые образовывались на пересечениях крестовых сводов. Затем заполнение между ними становилось все тоньше и тоньше, пока свод не стал полностью каркасным.

Подобные каркасные арки получили название нервюр (фр. nervure — жилка, ребро, складка).

Разрез готического собора.jpg Фото нервюрного свода снизу: 4 щековые арки и две диагонально пересекающиеся. Разрез готического собора.jpg

Нервюрные своды представляли собой квадратные в плане ячейки. Они связывали между собой опоры пролётов нефа. Со временем сложилась т. н. связанная система — на каждый квадрат широкого главного нефа приходилось по два меньших, боковых. Эта система обеспечивала большую прочность и особый ритм внутреннего пространства храма[2].

Фото звездчатого свода снизу

Каркас простейшего нервюрного свода состоит из 4 арок по периметру квадрата — щековых арок, и 2 диагонально пересекающихся — ожив. При полуциркульном профиле щековые арки оказываются ниже диагональных, что заставляло выкладывать заполнение между ними сложной формы. С введением стрельчатой арки согласовывать высоту стало очень легко — щековые арки стали делать стрельчатыми (будто сложенными в щелыге — хребте свода), а оживы сохранили полуциркульную форму. Распалубки опираются на нервюры, что позволяет сосредоточить давление только на угловых опорах. Эти распалубки выкладывались как самостоятельные малые своды, опиравшиеся на диагональные ребра.

Звездчатый свод — форма крестового готического свода. Имеет вспомогательные ребра — тьерсероны и лиерны. В каркасе четко выделяются основные диагональные ребра крестового свода.

По мере развития стиля и технологии архитекторы стали вводить все больше дополнительных деталей. Так, иногда они устанавливали дополнительные нервюры, идущие от точки пересечения ожив к стреле щековых арок — т.н. лиерны. Затем они устанавливали промежуточные нервюры, поддерживающие лиерны посередине — тьерсероны. Кроме того, они иногда связывали основные нервюры между собой поперечными нервюрами, так называемыми контрлиернами.

Таким образом, количество нервюр увеличивалось от шести арок до 10, 12 и т.д.

В начальный период развития готической архитектуры пространство (квадрат или прямоугольник в плане), перекрытое одним крестовым сводом, представляет собой (так же как и в романской архитектуре) самостоятельную пространственную единицу. Поздняя готика отказывается от трактовки пространства как составного и постепенно приходит к пониманию его как единого целого. Этого удалось достигнуть путем усложнения крестового свода введением дополнительных ребер, которые дробили свод на более мелкие части[3].

Варианты нервюрных сводов

Схемы разнообразных вариантов нервюрного свода Капелла Клюни: нервюры свода, опертые на пяты,
находящиеся в стенах, а не на колоннах.


В готических соборах можно найти множество вариантов переплетения нервюр, многие из которых не имеют названия. Несколько основных типов:

Название[4] Иллюстрация Определение
Крестовый свод
(quadripartite rib vault)
Простейший вариант нервюрного свода, имеющий 6 арок и 4 поля запалубки
Шестигранный свод
(sexpartite rib vault)
Усложненный вариант крестового свода, благодаря введению дополнительной нервюры, делящий свод на 6 запалубок
Звездчатый свод
(lierne vault, Stellar vault)
Chester cathedral nave.jpg Следующая ступень усложнения, благодаря введению лиерн, число которых может увеличиваться. Расположение нервюр приобретает очертания звезды.
Веерный свод
(fan vault)
Создается нервюрами, исходящими из одного угла, имеющими одинаковую кривизну, составляющими равные между собой углы и образующими воронкообразную поверхность, напоминающую веер. Типичен для Англии («распластанная готика»).
Сетчатый свод
(netvault)
Нервюры создают сетку рёбер с ячейками, примерно одинаковыми по размеру.

См.также

Ссылки

Примечания

15. Связанная система в готике, ее назначение. Причина отказа от нее.

с помощью стрельчатых арок можно перекрывать ячейки (травеи) разной ширины, что позволило отказаться от романской «связанной системы», сделав интерьер более целостным.

Так как в ранней средневековой архитектуре

умели перекрывать сводами только квадратные пространства, то квадрат в эпоху

романского стиля сделался постоянной единицей меры для пространственных

ячеек сакральной архитектуры: в церквах романского стиля на каждую

квадратную ячейку среднего корабля приходится всегда два вдвое меньших

квадрата боковых кораблей (так называемая связанная система). Готические

архитекторы преодолевают эти затруднения связанной системы изобретением

стрельчатого свода, который позволял перекрывать пространства любого плана

на одинаковом уровне. Иначе говоря, пространство готического собора

развертывается одинаковым количеством ячеек как в среднем, так и в боковом

кораблях и каждая ячейка при разнице глубины может иметь одну и ту же ширину

(так называемая «насквозь проходящая травея»).

Эта система обеспечивала большую прочность и особый ритм внутреннего пространства храма, расчленяемого чередующимся шагом центральных и боковых столбов и аркад. Облегчение стен, перенос тяжести сводов на внутренние опоры привели к появлению переходного романо-готического стиля. Но вместе с новой конструкцией появились и сложности. Каркас нервюрного свода состоял из двух диагонально пересекающихся арок и четырех боковых — «щековых». При традиционной полуциркульной форме щековые арки оказывались значительно ниже диагональных, из-за чего приходилось выкладывать из камня сложные распалубки. Согласовать высоту арок между собой проще всего было, придав им вместо полукруглой заостренную, стрельчатую форму. Тогда же строители обнаружили, что чем выше и заостреннее арка, тем меньше она создает боковой распор на стены и опоры. Высокие стрельчатые арки, ребристые своды и каркасная система позволяли перекрывать огромные пространства, бесконечно увеличивать высоту кафедральных соборов, собирать под его сводами множество людей. Усиливающийся боковой распор при увеличении высоты здания удавалось компенсировать системой наружных опорных столбов — контрфорсов (франц. contreforse — «противосила»), связанных с пятами сводов наклонными арками, получившими название аркбутанов (франц. arcboutant — «опорных арок»). Контрфорсы были известны в архитектуре и ранее — в качестве утолщений наружных стен или ступенчатых «подпорных» столбов их можно видеть в византийских и романских постройках. Но в композиции готических соборов контрфорсы отодвигаются от стены, выстраиваются рядами, в том числе и на кровле более низких боковых нефов, а мощно перекинутые аркбутаны, используя разную высоту центрального и боковых нефов, создают оригинальную ажурную, но необычайно прочную конструкцию, напоминающую издали фантастический лес. Для большей надежности столбы-контрфорсы нагружались башенками — пинаклями; казавшиеся изысканными украшениями, они на самом деле своим весом «придавливали» контрфорсы к земле.

  • Большая экономия строительного материала

  • Увеличение высоты здания, а также освещенности его внутреннего пространства

  • Объединение внутреннего пространства в одно целое

  • Сокращение сроков строительства

Романская архитектура — Большая Энциклопедия Нефти и Газа, статья, страница 1

Романская архитектура

Cтраница 1


Романская архитектура также выработала так называемую связанную систему плана, когда одной ячейке главного нефа соответствуют две ячейки боковых нефов, покрытые крестовыми сводами. Тонкие колонны храмов выполняются из прочного материала, и на них опираются мощные арки.  [2]

Для романской архитектуры характерны крестообразная в плане, состоящая из разновысоких объемов общая композиция христианского храма; массивность каменных стен; широкое применение арок и как несущей конструкции, и как формы проемов, и как декоративного мотива; расчленение стен тонкими полуколонками; перспективный портал входов, образованный убывающим внутрь рядом арок на колоннах.  [3]

Конструкция зданий романской архитектуры подчеркивается членениями стен путем устройства угловых утолщений, контрфорсов и др. Проемы окон и дверец, как правило, имеют форму полуциркульных арок.  [5]

Развивая достижения романской архитектуры, зодчие и строители ищут более совершенные методы возведения зданий, которые позволили бы облегчить конструкции и экономно расходовать материал.  [6]

С развитием феодальных отношений постепенно складываются новые типы укрепленного жилища феодалов, монастырские комплексы и развивается культовое строительство. Романская архитектура отличается большим разнообразием форм. В ее основе лежат преимущественно традиции римской архитектуры, но содержание наполнено задачами, поставленными феодальным обществом.  [8]

В отличие от романского периода, когда центральное место занимали монастыри, в городах возводятся монументальные здания и сооружения, вырастают кварталы ремесленников и торговцев. Происходит постепенный переход от романской архитектуры к готической, центром развития которой остается Франция.  [9]

Образцом раннеготического здания является известный собор Парижской богоматери ( Нотр-Дам) ( рпс. Здание, которое сохранило немало черт романской архитектуры, имеет пятинефную базилику. В композиции фасада, несмотря на значительность вертикальных элементов, встречается еще много сильных горизонтальных членений.  [11]

Эстетическое качество готической архитектуры зависит от ее структурного развития: ребристые своды стали характерным признаком готического стиля. Средневековые церкви имели мощные каменные своды, которые были очень тяжелыми. Поэтому стены должны быть достаточно толстыми и тяжелыми, чтобы держать такие своды. В начале XII века каменщики разработали ребристые своды, которые включали в себя стройные каменные арки, расположенные диагонально, поперек и продольно. Хотя ранне-готические церкви допускали широкое варьирование форм, при возведении серии больших соборов в Северной Франции, начавшемся во второй половине XII столетия, были полностью использованы преимущества нового готического свода. Архитекторы соборов обнаружили, что теперь внешние распирающие усилия от сводов концентрируются в узких областях на стыках ребер ( нервюр), и поэтому они могут быть легко нейтрализованы с помощью контрфорсов и внешних арок-аркбутанов. Следовательно, толстые стены романской архитектуры могли быть заменены более тонкими, включавшими обширные оконные проемы, и интерьеры получали беспримерное до тех пор освещение.  [12]

Страницы:      1

Каркасная система готической архитектуры — Википедия. Что такое Каркасная система готической архитектуры

Руинированный собор аббатства Сен-Жан де Винь, Суассон, демонстрирует обнажённый каркас фасада готического здания

Каркасная система готической архитектуры — совокупность конструктивных строительных приемов, появившаяся в готике, которая позволила изменить распределение нагрузки в здании и заметно облегчить его стены и перекрытия. Благодаря данному изобретению архитекторы средневековья смогли значительно увеличить площадь и высоту возводимых сооружений.

Основными элементами конструкции являются контрфорсы, аркбутаны и нервюры.

Характеристика

Два варианта распределения нагрузок: романика и готика

Главной и в первую очередь бросающейся в глаза чертой готических соборов является их ажурная структура, представляющая собой резкий контраст массивным конструкциям предшествующей романской архитектуры.

Распределение нагрузки

Техническим прорывом архитекторов готики явилось их открытие нового способа распределения нагрузки. (Любое свободностоящее здание испытывает два вида нагрузок: от собственного веса (включая перекрытия) и погодные (ветер, дождь, снег). Затем оно передает их вниз по стенам — к фундаменту, нейтрализуя затем в земле. Именно поэтому каменные здания строятся более основательно, чем деревянные, так как камень, будучи тяжелее древесины, подвергается большей угрозе обрушения в случае ошибки в расчетах). В романской архитектуре, отчасти являющейся наследницей древнеримской, несущими частями здания были все стены целиком. Если архитектор желал увеличить размер свода, то таким образом увеличивался и его вес, и стену приходилось утолщать, чтобы она могла выдержать вес такого свода.

Решающей для развития готики стала догадка, что вес и давление каменной кладки могут концентрироваться в определенных точках, и если их поддержать именно в этих местах, другим элементам постройки уже не обязательно быть несущими. Так возник готический каркас — хотя предпосылки для него появились несколько ранее: «Исторически этот конструктивный прием возник из усовершенствования романского крестового свода. Уже романские зодчие в некоторых случаях выкладывали швы между распалубками крестовых сводов выступающими наружу камнями. Однако такие швы имели тогда чисто декоративное значение; свод по-прежнему оставался тяжелым и массивным»[1].

Отличия в работе конструкций
Романика Готика
Нагрузку передают стены по всей длине собора Нагрузку передают элементы каркасной конструкции, равномерно распределенные по периметру здания
Колонны не имеют особенного значения Колонны вместе с контрфорсами и аркбутанами — главные несущие элементы здания
Толстые массивные стены, толщиной в несколько метров, несут нагрузку Тонкие стены, возведенные между колоннами, являются ненесущими перегородками
Небольшие объёмы здания Собор может иметь колоссальный размер
Потолки не очень высокие Своды очень высокие
Окна небольшие, так как прорезают несущую стену и не должны уменьшать её несущую способность Окна могут занимать весь простенок между колоннами, вместо перегородки
Все помещения разграничены между собой массивными стенами, простенками и колоннами Помещения визуально объединены в одно целое благодаря тонкости опорных колонн

Новаторство технического решения состояло в следующем: свод перестали опирать на сплошные стены здания, массивный цилиндрический свод заменили ажурным нервюрным крестовым (см. ниже), давление этого свода передается нервюрами и арками на столбы (колонны). Возникающий таким образом боковой распор воспринимается аркбутанами и контрфорсами.

Bonne-Esperance Cloitre est.JPG

«Нервюрный свод был значительно легче романского: уменьшались и вертикальное давление, и боковой распор. Нервюрный свод своими пятами опирался на столбы-устои, а не на стены; распор его был наглядно выявлен и строго локализован, и строителю было ясно, где и как этот распор должен быть „погашен“. Кроме того, нервюрный свод обладал известной гибкостью. Усадка грунта, катастрофическая для романских сводов, была для него относительно безопасна. Наконец, нервюрный свод имел ещё и то преимущество, что позволял перекрывать пространства неправильной формы»[1].

Таким образом, конструкция сильно облегчается за счет перераспределения нагрузок. Прежде несущая, толстая стена превратилась в простую легкую «оболочку», чья толщина больше не влияла на несущую способность здания. Из толстостенного здания собор превратился в тонкостенный, но зато «подпертый» по всему периметру надежными и элегантными «подпорками».

Кроме того, готика отказалась от полуциркульной, обычной арки, заменяя её везде, где только можно стрельчатой. Использование стрельчатой арки в сводах позволяло уменьшить их боковой распор, направляя значительную часть давления прямо на опору — причем, чем выше и заостреннее арка, тем меньше она создает боковой распор на стены и опоры. Массивный свод заменился ребристым сводом, эти ребра—нервюры диагонально перекрещивались и воспринимали нагрузку. Пространство между ними заполнялось простой запалубкой — легкой кладкой кирпича или камня.

Полученные преимущества

  • Большая экономия строительного материала
  • Увеличение высоты здания, а также освещенности его внутреннего пространства
  • Объединение внутреннего пространства в одно целое
  • Сокращение сроков строительства

Конструктивные элементы

Разрез готического собора.svg Розетка — замковый камень нервюрного свода
  • Аркбутан — это наружная каменная упорная арка, которая передает распор сводов главного нефа на опорные столбы, отстоящие от основного корпуса здания — контрфорсы. Завершается аркбутан наклонной плоскостью по направлению ската кровли. В ранний период развития готики встречаются аркбутаны, скрытые под крыши, но они мешали освещать соборы, поэтому вскоре они были выведены наружу, и стали открытыми для обозрения извне. Аркбутаны бывают двухпролетные, двухъярусные, и комбинирующие оба этих варианта.
  • Контрфорс — в готике вертикальная конструкция, мощный столб, способствующий устойчивости стены тем, что своей массой противодействует распору сводов. В средневековой архитектуре догадались не прислонять его к стене здания, а вынести его наружу, на расстояние в несколько метров, соединив со зданием перекинутыми арками — аркбутанами. Этого было достаточно для эффективного переноса нагрузки со стены на опорные колонны. Внешняя поверхность контрфорса могла быть вертикальной, ступенчатой или непрерывно наклонной.
  • Пинакль — остроконечная башенка, которой нагружали вершину контрфорса в месте примыкания к нему аркбутана. Это делалось с целью предотвращения сдвигающих усилий.
Реймсский собор: столб-устой «пучок колонн», капитель «пята свода» и опертые на неё нервюры
  • Столб-устой — мог быть простого сечения, или же представлять собой «пучок колонн».
  • Нервюра — ребро арки свода, выступающее из кладки и профилированное. Система нервюр образует каркас, поддерживающий облегченную кладку свода. Делятся на:
    • Щековые арки — четыре арки по периметру квадратной ячейки в основании свода.
    • Ожива — диагональная арка. Почти всегда полуциркульная.
    • Тьерсерон — дополнительная нервюра, идущая от опоры и поддерживающие посередине лиерны.
    • Лиерна — дополнительная нервюра, идущая от точки пересечения ожив к щелыге щековых арок.
    • Контрлиерны — поперечные нервюры, связывающие между собой основные (то есть оживы, лиерны и тьерсероны).
    • Запалубка — в нервюрном своде заполнение между нервюрами.
    • Замковый камень (розетка)

Готические своды

Разрез готического собора.svg Стрельчатый крестовый свод

Важнейшим элементом, изобретение которого дало толчок прочим достижениям инженерной мысли готики, стал нервюрный крестовый свод. Он же стал основной конструктивной единицей при сооружении соборов. Основной признак готического свода — четко выраженные профилированные диагональные ребра, составляющие основной рабочий каркас, воспринимающий основные нагрузки.

Предыстория его возникновения такова — сначала путём пересечения под прямым углом двух цилиндрических сводов возник крестовый. В нём, в отличие от цилиндрического, нагрузка уходит не на две боковые стены, а распределяется на угловые опоры. Вес подобных сводов, тем не менее, был очень велик. В поисках способа облегчения свода строители стали усиливать каркасные арки, которые образовывались на пересечениях крестовых сводов. Затем заполнение между ними становилось все тоньше и тоньше, пока свод не стал полностью каркасным.

Подобные каркасные арки получили название нервюр (фр. nervure — жилка, ребро, складка).

Разрез готического собора.svg Фото нервюрного свода снизу: 4 щековые арки и две диагонально пересекающиеся. Разрез готического собора.svg

Нервюрные своды представляли собой квадратные в плане ячейки. Они связывали между собой опоры пролётов нефа. Со временем сложилась т. н. связанная система — на каждый квадрат широкого главного нефа приходилось по два меньших, боковых. Эта система обеспечивала большую прочность и особый ритм внутреннего пространства храма[2].

Фото звездчатого свода снизу

Каркас простейшего нервюрного свода состоит из 4 арок по периметру квадрата — щековых арок, и 2 диагонально пересекающихся — ожив. При полуциркульном профиле щековые арки оказываются ниже диагональных, что заставляло выкладывать заполнение между ними сложной формы. С введением стрельчатой арки согласовывать высоту стало очень легко — щековые арки стали делать стрельчатыми (будто сложенными в щелыге — хребте свода), а оживы сохранили полуциркульную форму. Распалубки опираются на нервюры, что позволяет сосредоточить давление только на угловых опорах. Эти распалубки выкладывались как самостоятельные малые своды, опиравшиеся на диагональные ребра.

Звездчатый свод — форма крестового готического свода. Имеет вспомогательные ребра — тьерсероны и лиерны. В каркасе четко выделяются основные диагональные ребра крестового свода.

По мере развития стиля и технологии архитекторы стали вводить все больше дополнительных деталей. Так, иногда они устанавливали дополнительные нервюры, идущие от точки пересечения ожив к стреле щековых арок — т. н. лиерны. Затем они устанавливали промежуточные нервюры, поддерживающие лиерны посередине — тьерсероны. Кроме того, они иногда связывали основные нервюры между собой поперечными нервюрами, так называемыми контрлиернами.

Таким образом, количество нервюр увеличивалось от шести арок до 10, 12 и т. д.

В начальный период развития готической архитектуры пространство (квадрат или прямоугольник в плане), перекрытое одним крестовым сводом, представляет собой (так же как и в романской архитектуре) самостоятельную пространственную единицу. Поздняя готика отказывается от трактовки пространства как составного и постепенно приходит к пониманию его как единого целого. Этого удалось достигнуть путём усложнения крестового свода введением дополнительных ребер, которые дробили свод на более мелкие части[3].

Варианты нервюрных сводов

Схемы разнообразных вариантов нервюрного свода Капелла Клюни: нервюры свода, опертые на пяты,
находящиеся в стенах, а не на колоннах.

В готических соборах можно найти множество вариантов переплетения нервюр, многие из которых не имеют названия. Несколько основных типов:

Название[4] Иллюстрация Определение
Крестовый свод
(quadripartite rib vault)
Простейший вариант нервюрного свода, имеющий 6 арок и 4 поля запалубки
Шестигранный свод
(sexpartite rib vault)
Усложненный вариант крестового свода, благодаря введению дополнительной нервюры, делящий свод на 6 запалубок
Звездчатый свод
(lierne vault, Stellar vault)
Chester cathedral nave.jpg Следующая ступень усложнения, благодаря введению лиерн, число которых может увеличиваться. Расположение нервюр приобретает очертания звезды.
Веерный свод
(fan vault)
Создается нервюрами, исходящими из одного угла, имеющими одинаковую кривизну, составляющими равные между собой углы и образующими воронкообразную поверхность, напоминающую веер. Типичен для Англии («распластанная готика»).
Сетчатый свод
(netvault)
Нервюры создают сетку рёбер с ячейками, примерно одинаковыми по размеру.

См. также

Ссылки

Примечания

Эволюция нервюрных сводов — 2. Шестичастные своды: tito0107 — LiveJournal

Шестичастный нервюрный свод происходит из четырехчастного свода, травея в котором имела квадратную форму. Для большей прочности добавляется поперечная нервюра, проходящая через центр персечения диагоналей. При этом, на боковой стороне квадрата образуются две стрельчатые арки.


Шестичастный и четырехчастный своды.
Пояснение из книги О. Шуази:

Свод с квадратным планом, разделенный на шесть распалубок. — В эту эпоху свод главных готических нефов покоится на четырех основных устоях А, В, С, D (рис. 182, М), между которыми находятся устои второстепенного значения a и b.

Но, с присущей им логичностью, французские архитекторы не могли допустить, чтобы промежуточные устои а и b не поддерживали также и центрального свода. А так как их строительный метод устраняет всякие затруднения с пересечением нервюр, они перебрасывают между столбами а и b поперечную нервюру, которая принимает на себя часть распора и тем самым облегчает нагрузку диагональных арок. Таким образом они приходят к построению, изображенному на рис. 182, М. На этом плане Р обозначает поперечную пониженную арку, R — пару подпружных арок со стороны бокового нефа.


Схема шестичастного свода

Как и нервюрные своды вобще, шестичастные нервюрные своды зарождаются еще в эпоху романики. Один из первых примеров такого рода — свод ц. Троицы в Кане:


Здесь на поперечной нервюре свод не возводится, она просто подпирает уже существующий четырехчастный свод.

В дальнейшем на поперечной нервюре также стали возводить свод:


Ц. Сен-Этьен в Кане

Шуази, по понятным причинам, считает изобретателями шестичастного свода французов, но почти в то же время они появляются в Германии:


Ц. Апостолов в Кёльне. Здесь, как и в следующем примере шестичастные своды чередуются с четырехчастными.


Собор в Бамберге. В травее на переднем плане видна «неиспользованная» опора для поперечной нервюры. Поперечные арки также, как и диагональные имеют полуциркульную форму, но меньший диаметр. Соответственно, пята арки находится на большей высоте.
В Германии шестичастные своды перекрывают не только храмы:


Трапезная в Маульбронне

Шестичастный нервюрный свод был распространен в ранней французской готике:


Собор в Сансе

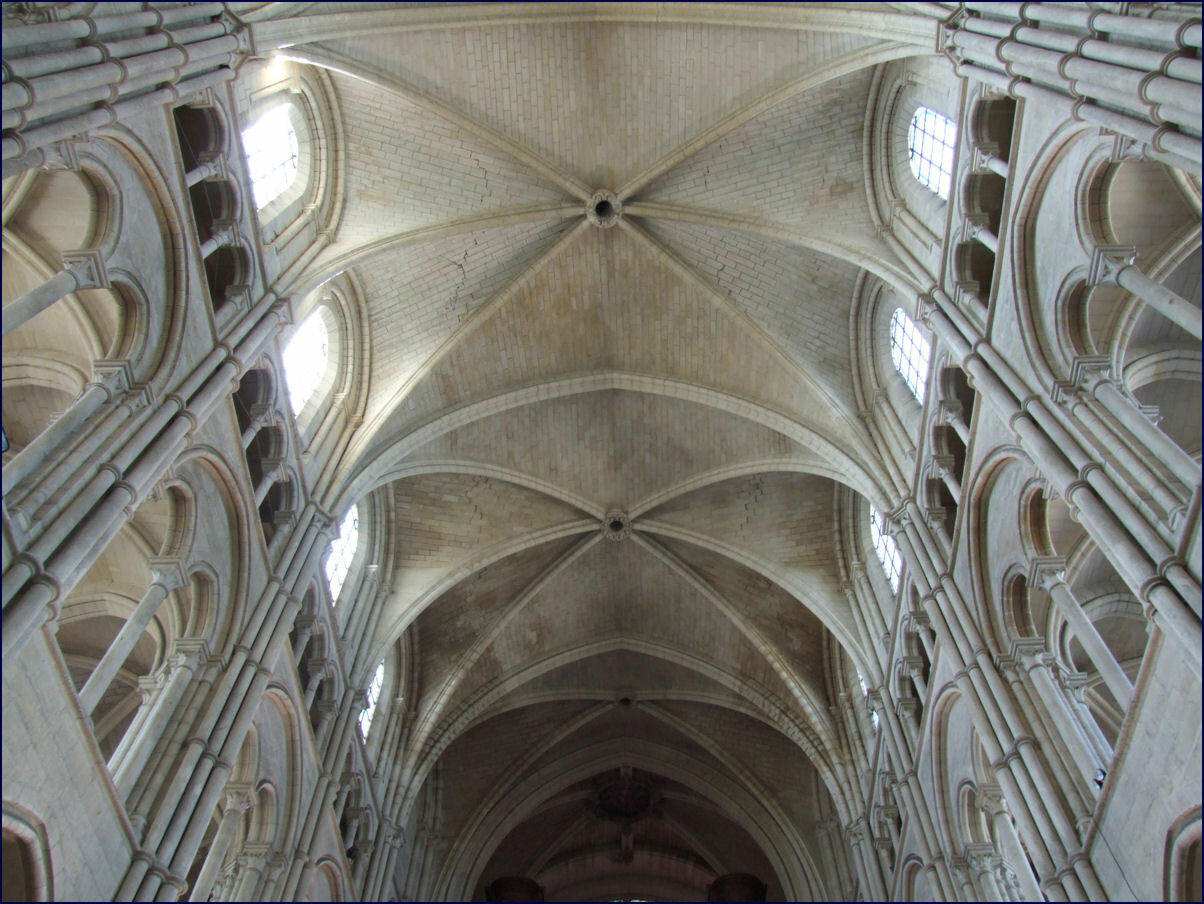

Собор в Лане


Собор в Лионе


Собор Парижской Богоматери

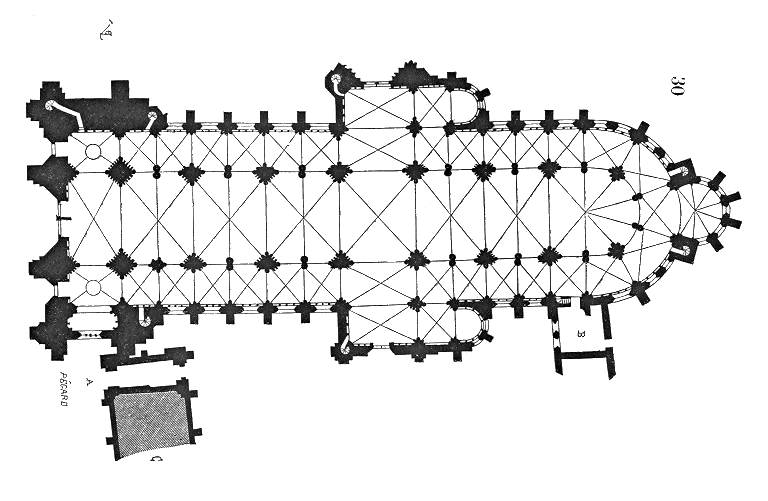

План собора в Сансе

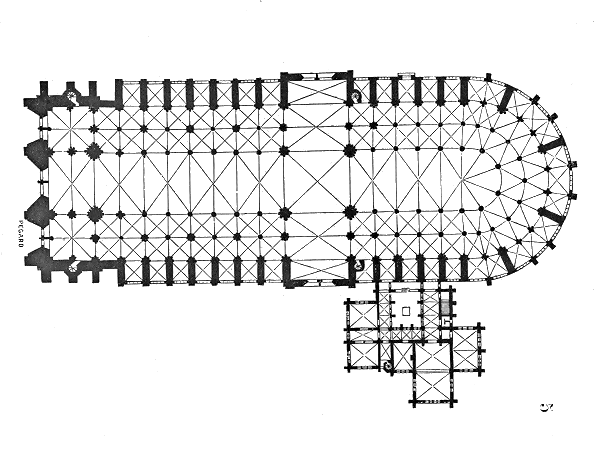

План собора Парижской Богоматери

За пределами Франции и в более поздний период шестичастные своды встречаются не часто (похоже, они оказались тупиковой ветвью эволюции), но все же встречаются.


Чертоза ди Павия

Романская скульптура: особенности стиля, примеры

Романская скульптура как явление интересует множество искусствоведов по всему миру. И неудивительно: ведь данный вид искусства в эпоху романики переживал словно второе рождение, одновременно символизируя собой настроение целого исторического периода. И в данном случае не только общество повлияло на искусство, но и искусство – на общество.

Романское искусство

Романским искусством называют период европейского искусства с 1000 года до появления готики около 12-го века. Романская архитектура сохранила множество признаков римской архитектурной стилистики: цилиндрические своды, круглоголовые арки, пасиды, декор в виде листьев-аконтов. Романский стиль стал первым в истории направлением искусства, распространившимся по всей Европе. На романское искусство в дальнейшем также немало повлияло византийское искусство: особенно легко это проследить в живописи. Романская скульптура, однако, сохранила свои уникальные черты.

Характерные черты

Романская архитектура характеризовалась весьма энергичным и ярким стилем, причем это сказалось и на скульптуре: к примеру, капитали колонн нередко украшали потрясающие сцены с множеством фигур. В начале романики в Германии также возникли такие нововведения, как большие деревянные кресты, а также статуи Мадонны на троне. Кроме того, скульптурной доминантой того периода стал горельеф, что уже немало характеризует данный стиль.

Цвета как в живописи, так и в архитектуре были не слишком выражены, яркими остались только многоцветные витражи – именно в этот период они использовались наиболее широко, но, увы, почти не сохранились до наших дней. Тимпаны, которые использовались в главных порталах церквей и храмов, заключали в себе сложные композиции, основанные на рисунках великих художников тех времен: чаще всего использовали сюжеты Страшного суда или Спаса в величии, однако их трактовка была более свободной.

Композиции в порталах были неглубокими: в пространство портала нужно было поместить заглавные рисунки, а также капители колонн и церковные тимпаны. Такие жесткие рамки, из которых нередко вываливается композиция, стали характерной чертой романского искусства: фигуры часто менялись в размере в соответствии с их важностью, а пейзажи напоминали скорее абстрактные украшения. Портретов в те времена и вовсе еще не существовало.

Предпосылки

В Европе наблюдался постепенный рост на пути к процветанию, и на искусстве это не могло не отразиться: творчество больше не было так ограничено, как в периоды оттоновского и каролингского возрождений. Религия по-прежнему играла большую роль в становлении искусства, однако теперь рамки стали менее жесткими. Художник становится намного более важной фигурой, как и ювелиры и каменотесы.

Хотя эта эпоха высшей точки развития феодолизма была достаточно смутной и тревожной, в то же время она стала созидательной. Этот период стал временем поиска индивидуального синтеза традиций и заимствований, которые, не сливаясь воедино, тем не менее значительно воздействовали на мировосприятие народа в раннем Средневековье. Синтез отыскал себя в искусстве, выразившись в нем в полной мере.

К началу 11 века стали появляться первые романские постройки. Эти древние памятники архитектуры имели крупную кладку из неотесанных камней. Фасады нередко были декорированы плоскими рельефами и глухими аркадами.

В установлении нового стиля поучаствовали практически все европейские культурные группы. Развитие романского искусства было сложным и необычным и имело множество направлений. Южная и западная части Европы испытывали сильное влияние античной культуры, опередив в этом вопросе области средней Европы. К этой группе относятся Бургундия, Каталония, а также области у руки Луары – именно отсюда берет свое начало новое искусство. Франция становится крупным очагом новой культуры, и именно этот факт сыграл одну из главнейших ролей в истории формирования романского стиля: здесь зарождались свежие идеи, которые могли дать толчок к развитию художественных и технических новшеств.

Идеал красоты, которым вдохновлялись романские творцы, отражал глубокие устремления. Хотя романский стиль нередко называют простонародным или брутальным в сравнении с затейливой арабской архитектурой или изысканным византийским искусством, все же романика имеет свои собственные прелести, несмотря на некоторую упрощенность и лапидарность. Перед лицом Востока и Византии Европа заявляла свою личную самобытность.

Нищета и сложный быт сказались на внешнем облике романского искусства, но не сделали его хуже. Переработав и использовав опыт соседних культур, Европа смогла грамотно отразить в своем творчестве свое собственное уникальное мироощущение.

Источники и стиль

На протяжении 11-12 веков церковь наиболее сильно влияла на жизнь общества. Она стала также главным заказчиком произведений искусства, используя эмоциональное влияние искусства на умы простых людей и тем самым способствуя прогрессу развития романского искусства. Церковь провозглашала идею греховности человеческого мира, который был полон зла и соблазнов, возвышая над ним мир духовный, находящийся под влиянием добрых и светлых сил.

Именно на этой основе в романике возник эстетический и этический идеал, противопоставленный античному искусству. Его главной особенностью было превосходство духовного над телесным. Это проявилось в живописи, романской архитектуре и скульптуре: изображения Страшного суда и Конца света пугали простых людей, заставляя трепетать перед силой Божьей. Несмотря на то что данное направление отрицало все предыдущие достижения в сфере искусства, церковная романская архитектура стояла на основах каролингского периода и развивалось под значительным влиянием местных условий – византийского, арабского или античных искусств.

Скульптура

К началу 12 века широкое распространение получило искусство монументальной скульптуры, в частности, рельефа. За византийскими образами следом пришли религиозные композиции, олицетворяющие сюжеты из евангелия. Скульптура была повсеместно использована в качестве украшений соборов и церквей: рельефы человеческих фигур и монументально-декоративные композиции встречались повсюду.

В основном романская скульптура применялась для воспроизведения целостной картины экстерьера соборов. Местоположение рельефов не имело особого значения: они могли размещаться как на западных фасадах, так и на капителях, архивольтах или близ порталов. Угловые скульптуры были значительно мельче, чем скульптуры в центре тимпана, во фризах они были более приземистыми, а на мощных несущих колонных – более удлиненными.

Романское искусство скульптуры было достаточно самобытным и узконаправленным. Перед ним стояла задача передать единый образ Вселенной и взгляд на нее европейского народа: искусство не стремилось к повести о сюжетах реального мира, скорее стремясь к чему-то более высокому.

Особенности романской скульптуры заключались в следующем:

  • Неотрывная связь с архитектурой: вне храма скульптуры нет.
  • Чаще это не именно скульптура, а рельефы и капители колонн.
  • В основном библейские сюжеты.
  • Столкновение противоположностей: Небо и Земля, Ад и Рай и т. д.
  • Многофигурность, динамика.

Изделия из металла, эмали и слоновой кости

Драгоценности в скульптурных изделиях того периода имели весьма солидный статус: такие предметы искусства ценились даже сильнее, нежели картины. Даже имена ювелиров были более широко известны, нежели имена живописцев или архитекторов. К тому же изделия из металла сохранились намного лучше, нежели другие предметы искусства и быта. Так, до наших времен дошли такие светские детали, как шкатулки, ювелирные украшения и зеркальца. Множество ценнейших реликвий сохранилось с того времени – в основном все они были изготовлены из латуни или бронзы.

Металлические изделия нередко украшались эмалью или элементами из дорогой слоновой кости. Предметы роскоши были искусно созданы мастерами: нередко украшения были детализированы сложной резьбой или сложным способом литья. Рисунки включают в себя большое количество фигур известных пророков и других знатных лиц. Древние мастера отличались особой кропотливостью и изобретательностью.

Скульптура в украшении зданий

После падения Римской империи искусство резьбы по камню и направление бронзовой скульптуры практически изжили себя – по сути, они продолжали существовать лишь в Византии. Однако некоторые сохранившиеся скульптуры в натуральную величину были созданы из гипса или стукко, но, увы, до наших дней дошли лишь редкие экземпляры. Из наиболее известных из сохранившихся примеров скульптурной работы построманской Европы – деревянное распятие. Оно было создано по заказу архиепископа Геро около 960-965 гг. Данный крест стал своеобразным прообразом многих других произведений подобного рода.

Позднее такие скульптурные композиции стали помещаться под аркой алтаря на балках – в Англии их стали называть алтарными распятиями. После 12 века такие кресты стали появляться в компании фигур Иоанна Богослова и Девы Марии.

Романская скульптура и готика

Нередко романику противопоставляют готическому стилю. Романская скульптура обладает более сдержанными признаками, контуры ее плавны и мягки, в отличие от более дерзкой и свободной готической: фигуры с опорой на одну ногу, улыбающиеся лица, ниспадающая одежда. Романская и готическая скульптура резко отличается друг от друга, хотя по своей сути они закономерно исторически дополняют друг друга.

Историки искусства считают, что романика является закономерным продолжением раннехристианской архитектуры, в то время как готика стала пиком общеевропейского средневекового зодчества, которое было основано именно на романских, греческих, византийских, персидских и славянских архитектурных стилях.

Частое сравнение романики и готики указывает на сложную связь этих двух направлений, которая заметна даже при поверхностном изучении стилевых принципов. Это вполне объяснимо, ведь готический стиль стал отталкиваться именно от романского периода, одновременно развивая и отвергая его идеи.

Романская скульптура во Франции

В этой стране в 11 веке впервые проявились признаки возрождения монументальной скульптуры. Хотя техническое оснащение мастеров того времени было небогатым, первые скульптурные изображения стали появляться на притолоках порталов и на капителях колонн уже в начале столетия.

Хотя рельефы того времени были лишены стилистического единства, в каждом из произведений ясно прослеживалось влияние того или иного источника: к примеру, рельефы, декорирующие алтарь, подражали раннехристианскому саркофагу, а изображения апостолов напоминают античную надгробную стелу.

Центром сосредоточия скульптурного декора во Франции стал портал: он был расположен на границе двух миров – мирского и духовного – и должен был связать эти два метафизических пространства. Характерными для украшения подобного рода элементов стали изображения апокалипсических тем – именно Страшный суд восстанавливал единство мира, объединяя прошлое, настоящее и будущее.

Особенности романской скульптуры во Франции стали особенно заметны уже к концу 11 века. Можно было четко проследить влияние архитектурных школ в разных районах страны. К примеру, бургундская школа, которая стала чем-то вроде объединенного центра этого вида искусства – отличалась особой мягкостью черт, изяществом движений, одухотворенностью лиц и плавностью динамики в скульптурах. Скульптура сосредотачивала свое внимание на человеке.

Сюжеты

Романские художники, скульпторы и архитекторы не стремились к отображению реального мира, скорее обращаясь к библейским сюжетам. Основной задачей творцов и мастеров того времени стыло создание символического образа мира во всем его непостижимом величии. Особый акцент был сделан на иерархической системе, которая противопоставляла ад и рай, добро и зло.

Назначением скульптуры стало не только украшение, но и воспитание и просвещение, которое было нацелено на внушение религиозных идей. В центре учения стоял Бог, который в данном случае выступает суровым судьей, который должен вызывать священный трепет в глазах каждого человека. Картины Апокалипсиса и прочие библейские сюжеты также призваны внушать страх и повиновение.

Скульптура передавала торжественное волнение и тяжелые чувства, отрешенность от всего мирского. Дух подавляет телесные желания, находясь в своеобразной борьбе с самим собой.

Примеры

Ярким примером романской скульптуры стал рельеф, изображающий Страшный суд, в соборе Сен-Лазар в Отене. Он был создан в 1130-1140 годах. Рельеф разделен на несколько ярусов, демонстрирующих иерархическую систему: ангелы с добросовестными праведниками наверху (в Раю), черти с грешниками, ожидающими Суда – внизу (в Аду). Также особенно яркой выглядит сцена взвешивания хороших и плохих поступков.

Другой яркой романской скульптурой Средневековья является знаменитая скульптура, изображающая апостола Петра, которая является украшением портала собора Св. Петра в Муассаке. Вытянутая экспрессивная фигура выражает волнение, душевный порыв.

Очередной типичный пример романского стиля – Пятидесятница на тимпане Ла Мадлен в Везле, Франция. Данное произведение наглядно передает евангельское сказание и служит декоративным украшением.

Эти 14 современных зданий сложно забыть, увидев однажды

Ребята, мы вкладываем душу в AdMe.ru. Cпасибо за то,
что открываете эту красоту. Спасибо за вдохновение и мурашки.
Присоединяйтесь к нам в Facebook и ВКонтакте

Со списком 7 чудес Древнего мира знакомы многие, а вот мы в AdMe.ru задались вопросом, какие из современных зданий могли бы попасть в список новейших чудес света.

И мы нашли много интересного: только посмотрите на эти здания — они поражают воображение своими невероятными линиями. Такими архитектурными шедеврами наша цивилизация могла бы гордиться.

14. The Lotus Building в Чанчжоу, Китай

Посреди озера в городе Чанчжоу не так давно «выросло» воздушное здание в форме лотоса. Архитектор хотел, чтобы его творение могло в любую погоду и любое время года поднимать окружающим настроение, поэтому здание выглядит так красочно.

Внутри «лотоса» расположено муниципальное учреждение.

13. Отель, стекающий с гор

Пока это только проект, но мы не могли обойти его вниманием. Этот отель планируется возвести где-то в Альпах. По задумке автора Андрия Рожко, здание будет как бы стекать с гор и перекликаться с ландшафтом, красиво преломляя солнечный свет.

12. Храм Лотоса в деревне Бахапур, Индия

Еще одно грандиозное сооружение в виде огромного лотоса — главный храм религии Бахаи в мире. Его двери открыты для всех, независимо от вероисповедания.

В центральный зал храма можно попасть через 9 дверей, что символизирует объединение всех религий в одну.

11. Кубические дома в Роттердаме, Нидерланды

На улице Оверблаак в Роттердаме есть необычная группа из 40 домов, при виде которых кажется, что мир перевернулся. По задумке архитектора Пита Блома, каждый домик повернут на 45 градусов.

К слову, внутри располагаются жилые квартиры. Интересно, каково жить там внутри?

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
