Инфракрасный пленочный теплый пол: виды, устройство, монтаж

Любой врач скажет, что ноги следует держать в тепле. Поэтому наиболее комфортным считается отопление, идущее не от батарей, а от пола. Оно создает максимальную зону комфорта для ног, не перегревая при этом голову. Именно на такой режим отопления сделали ставку производители ик-полов, предложив альтернативу традиционным конвекторам.

В рекламных роликах потребителей убеждают, что инфракрасный теплый пол – самая выгодная и беспроблемная система отопления, обладающая к тому же целебным воздействием на организм. Так ли это на самом деле? Разберем по косточкам, какие виды ИК-полов существуют, насколько они эффективны с точки зрения физики и отзывов людей, установивших в своих домах подобную систему обогрева.

Содержание статьи:

Как устроена ИК-система прогрева помещений

При создании нового типа отопления производители ориентировались на свойства солнечного луча, который, долетая до земли, нагревает не воздух, а все предметы и тела, которые попадаются по пути. Солнце воздействует лучами инфракрасного диапазона, которые невидимы для человека, но прекрасно улавливаются клетками нашего тела.

Вспомните, как жарко бывает в заснеженных горах, когда солнце в зените. Как только небо покрывается тучами – исчезает и тепловой комфорт.

Инфракрасное излучение

При конвективном способе отопления самые высокие точки тепла располагаются у потолка, при инфракрасном полу – в зоне комфорта человека

В системе ик-полов главным козырем является то, что при их подключении к электричеству происходит выделение тепловых лучей инфракрасного спектра, за счет которых и должно согреваться все, что находится в помещении. Скорость такого обогрева значительно выше, нежели от традиционных водяных или электрических систем, которые сначала нагревают воздух.

Первоначально были созданы обогреватели – для дома и улицы. Увидев, что эта технология реально действует, инновационный материал стали использовать в укладке полов.

Эффективно ли ИК излучение под напольным покрытием?

На сайтах производителей можно найти только положительную информацию о том, как успешно ик-лучи проходят через финишное напольное покрытие, теряя всего до 10% полезного излучения. Но специалисты в области физики на многих форумах опровергают эту информацию, доказывая экспериментами, что ламинат или та же плитка поглощают практически 100% полезных лучей, а значит, никакой разницы в обогреве водным или электрическим способом нет.

Как и при любом способе полового отопления, нагревательные элементы воздействуют сначала на финишное покрытие, нагревая его, а уже от него тепло расходится по помещению. Т.е. нет прямого воздействия ик-лучей на человека и мебель, а есть обычный способ теплопередачи.

Если бы инфракрасный пол не закрывали, а ходили прямо по пленке или кабелю, тогда можно было бы говорить о прямом воздействии ик-излучения. Что, собственно, и происходит, когда включают пленочные обогреватели, висящие на стене. Но в случае с полами это свойство теряется. Поэтому при выборе варианта теплого пола стоит учитывать не данный аргумент, а иные, более очевидные плюсы систем.

Инфракрасный теплый пол

Инфракрасные лучи, проходящие через напольное покрытие, поглощаются им почти полностью, а далее процесс обогрева идет обычным способом конвекции

Почему ик-полы популярны в квартирах

При рекламировании инфракрасных полов менеджеры почему-то всегда делают акцент на скорость обогрева и целебные свойства луча, уничтожающего микробы, насыщающего помещение отрицательными ионами и пр., хотя именно эти свойства и вызывают больше всего недоверия потребителей. Нигде в интернете вы не найдете примеров тому, что люди исцелились от болячек или улучшили свое здоровье, благодаря установке ик-системы отопления.

Зато о таком очевидном и важном плюсе, как простота укладки, говорят в последнюю очередь. А ведь именно это становится решающим для тех хозяев, кто не желает вскрывать старые полы, делать капитальный ремонт, а хочет лишь слегка улучшить тепловой режим в одной из комнат, к примеру, в детской. Достаточно демонтировать напольное покрытие, уложить ик-систему и вновь накрыть тем же финишным материалом.

Конечно, есть некоторые нюансы при укладке разных типов инфракрасного пола, но в целом его монтаж гораздо проще, нежели укладка водяных или электрических систем обогрева.

Инфракрасный пол для улицы

Кроме помещений, инфракрасные полы отлично снимают наледь с крыльца и ступеней и при этом не боятся никаких перепадов температур и морозов

Насколько такое отопление выгодно?

Стоит отметить, что инфракрасные системы имеют много положительных сторон.

  • Во-первых, они обеспечивают наиболее комфортный уровень прогрева помещений, когда температура на полу выше температуры под потолком на 2-3 градуса. В Европе такой обогрев считается самым полезным для человеческого организма.
  • Во-вторых, ик-системы можно укладывать на всю площадь комнаты, даже если сверху на них будет стоять громоздкая мебель. Производители гарантируют, что такой обогрев не портит мебели. Но чаще отопление делают локальным, для определенных зон. К примеру, под компьютерным столом, чтобы создать комфорт для стоп при сидячей работе, в зоне детских игр, возле дивана и пр.
  • В-третьих, эти системы не завязаны с отопительным периодом и могут работать круглый год.
  • В-четвертых, они обеспечивают самый быстрый прогрев помещения, в то время как батареям надо работать около 3 часов, чтобы поднять температуру воздуха до комфортной.
  • В-пятых, они не «крадут» высоту помещения, так как монтируются без многослойных стяжек и «пирогов».
  • В-шестых, при аварийных ситуациях (выход дорогого котла из строя, заморозка трубопровода и пр.) именно эти полы можно смонтировать в кратчайший срок и так перетерпеть до лета, пока не починится основное отопление.

Но назвать инфракрасное отопление дешевым нельзя. При покупке материала вы действительно обойдетесь малыми суммами. Плюс – не надо тратиться на подготовку основания. Зато зимой такой пол тянет электроэнергию в больших объемах. А значит, суммы в счетах за свет будут высокими.

Почему так получается:

  • Электрическая энергия сама по себе дороже газовой или твердотопливной;
  • автоматика в ик-полах устроена так, что считывает температуру не с воздуха, а с поверхности пленки или мата. Т.е. как только пленка слегка остыла – датчик срабатывает и запускает систему в работу. В комнате может быть еще достаточно тепло, а система уже включается вновь. Недаром в отзывах потребителей часто звучит жалоба на неудобство регулировки автоматики. Если выставить температуру повыше – в доме слишком жарко, если поменьше – дом моментально остывает. Поэтому профессиональные бригады немало сил уделяют теплоизоляции основания, чтобы ни один градус не уходил вниз.

Есть фирмы, которые в инструкции указывают, что прогревать пол можно только до 40 градусов. На выходе в комнату попадает всего +25. Этого мало, чтобы прогреть все помещение.

Для сравнения: батарея отопления нагревается до 80 градусов, и при этом у нее нет препятствия в виде напольного покрытия. А значит, все тепло попадает прямо в комнату, не теряясь по пути.

Мобильный ик-пол

Кроме стационарных моделей, разработан мобильный инфракрасный пол, который можно переносить из комнаты в комнату и использовать, прикрывая сверху ковром

Еще важный нюанс – заземление. В комплекте с ик-полами не идет оборудования, которое бы убирало электромагнитное поле. В отличие от резистивных двухжильных кабелей, которые сами гасят электромагнитное поле, одножильные карбоновые этого сделать не могут. Поэтому надо дополнительно покупать заземляющий экран. При этом нигде нет информации, что такие полы 100%-но безопасны.

А во влажных помещениях (санузел, баня) существует риск поражения электрическим током. Особенно это касается китайских комплектаций, которые народ покупает без официальной гарантии в зарубежных интернет-магазинах.

Виды теплых инфракрасных полов

Сегодня выпускается два типа теплых полов с ик-излучением – стержневые и пленочные. Каждый имеет свою специфику монтажа и использования.

Вариант #1 – стержневые системы

Представляют собой маты из графитово-серебряных стержней, спрятанных в медную защитную оболочку и соединенных между собой многожильными проводами. Эта система работает от электричества. Ток нагревает стержни и находящийся внутри них карбоновый материал. Тот начинает выделять тепло в ИК-спектре. Оно устремляется вверх и согревает помещение.

Ик стержневой пол

Стержневые кабельные полы продаются готовыми бухтами и в виде отдельных кабелей. Второй вариант дешевле, но требует правильной спайки и подключения

При монтаже стержневой системы:

  1. сначала укладывают теплоотражающую подложку, которая не даст инфракрасным лучам уходить вниз и греть потолок соседей;
  2. затем равномерно раскатывают маты и соединяют их друг с другом в цельную систему;
  3. фиксируют маты малярным скотчем;
  4. подключают датчик и терморегулятор, проверяют качество работы, запитав систему от электросети;
  5. убедившись в правильности подключения, стержни заливают тоненькой 3-сантиметровой стяжкой.

При укладке маты раскатывают так, чтобы они лежали встык либо на некотором расстоянии друг от друга. Внахлест их укладывать запрещено!

Карбоновые маты

При укладке карбоновых матов можно желать тоненькую стяжку либо утапливать кабели в плиточный клей (в зависимости от финишного покрытия)

Вариант #2 – пленочные системы

Более простым в монтаже вариантом являются пленочные ик-полы. В них главным проводником тепла также является карбон, только он размещен не в стержнях, а полосами внутри полимерной пленки.

Нагревательные элементы в ней плотно заламинированы, поэтому им не страшны влага, случайные вмятины и проколы, хотя общая толщина пленочного пола – всего 0,4 см. Углеродные полоски идут с шагом около 1-1,5 см, чтобы поверхность прогревалась равномерно.

Пленочный пол

Нагревательные элементы заламинированы полимерным материалом сверху и снизу, чтобы максимально заизолировать их от случайного попадания воды и пыли

Пленочные полы кладут без стяжки (так называемый «сухой» монтаж), укладывая снизу теплоизолирующую подложку, чтобы все тепло устремлялось вверх. Прямо на пленку стелют финишное покрытие.

Инфракрасная пленка для пола

Чтобы нежные материалы, вроде ламината или линолеума, не коробило от перепадов температур, между ик-пленкой и финишным покрытием укладывают тоненькую защитную пленку

Сегодня уже выпускается пленка, которая покрыта карбоновым материалом полностью, а не полосками. Ее называют сплошной. И если в полосатой карбоновый материал наносят методом напыления, то в сплошной его раскатывают по поверхности в виде пасты.

Такой пол стоит дороже, но проводит тепло лучше, так как не имеет «мертвых зон» в местах соединения листов и между полосками.

Какой вид ик-пола лучше?

Каждый вариант инфракрасного пола имеет свои преимущества и недостатки. Их и следует учитывать, подбирая обогрев для конкретного помещения:

  • Так, пленка нагревается быстрее кабеля, но обеспечивает меньший уровень прогрева помещения.
  • В реальности большинство пленок гораздо слабее кабеля. Своим поставщикам китайцы оговаривают, что срок службы карбонового напыления всего 3-5 лет, а далее нагревательные элементы состариваются и греются слабее. Но этого не скажут вам в местах продажи. Там вас убедят, что пленка отлично будет работать 15 лет.
  • Зато ремонт легче у пленочного пола. Если какое-то звено вышло из строя – это не отразится на общей картине, так как между полосками карбона малый шаг. А вот участок кабельного мата придется менять, вскрывая стяжку.
  • По скорости укладки, несомненно, выигрывает пленка. Ее можно смонтировать за день.
  • При самостоятельном монтаже кабельных полов важно правильно определить сегменты, из которых будете складывать пол, и надежно соединить куски. Если это не учесть – пол может вообще не прогревать покрытие либо перегревать его. Норма – каждый сегмент пола должен содержать от 11 до 14 метров кабеля. Если больше – прогрев уменьшается. Пленка же изначально создана с правильным шагом и метражом.
  • Такие нежные напольные покрытия, как ламинат и линолеум, нельзя прогревать сильно, иначе рискуешь испортить их (покривит, вспучит и пр.). Поэтому в таких помещениях и пленку, и мат укладывают как дополнительный вариант отопления, для поддержания комфортной температуры на полу.

Кстати, такая популярная в ванной комнате плитка лучше «дружит» с карбоновыми матами, так как непосредственное соприкосновение керамики с пленкой разрушает межплиточные швы. Из-за этого покрытие теряет эстетический вид, плитки откалываются, образуются пустоты.

Укладка кабельного пола

Если не заизолировать основание теплоотражающей подложкой, то КПД любого вида теплого пола будет низким, так как половина энергии уйдет вниз

Ремонт кабельного пола

Чтобы найти поврежденный карбоновый кабель, нужно не только снять финишное покрытие, но и вскрыть стяжку, что существенно сложнее, чем ремонт пленки

Частые проблемы с ик-полами (по отзывам людей)

Любую новинку стоит сначала изучить, чтобы понять, где ее «болевые точки». Инфракрасные полы не так давно появились, поэтому говорить об их полной безопасности и эффективности пока рано.

Зато на форумах вовсю обсуждают проблемы, с которыми столкнулись люди, сделавшие подобное отопление в своем жилище. Рассмотрим некоторые из них.

Недоработка терморегулятора

Для обеспечения автоматического прогрева используется терморегулятор, следящий за уровнем прогрева. Проблема многих дешевых приборов в том, что после аварийного отключения электричества они не могут самостоятельно возобновить работу. Поэтому надо покупать модель, где предусмотрена батарейка.

Терморегулятор для ИК-пола

Терморегуляторы отличаются ручным и автоматическим способом регулировки температуры, но стоит еще обратить внимание на наличие батарейки как автономного источника питания

Очень быстрое остывание пола после отключения

В отличие от кабеля, который после отключения еще некоторое время удерживает тепло, пленка остывает моментально. Поэтому в помещениях, где ее используют как единственный источник обогрева, люди укладывают между линолеумом и карбоном разные материалы, тормозящие остывание пола. К примеру, листовое железо.

Но в случае с металлом должно быть идеальным заземление и установлено понижающее УЗО, чтобы предотвратить поражение током.

Быстрая порча пленки под линолеумом

Если стелют обычный, неутепленный линолеум, то надо учитывать, что он не обладает высокой плотностью. И когда по нему шагают женские каблучки, сидят на стульях с тоненькими ножками и пр., начинается продавливание покрытия, вместе с которым травмируется и пленка. Поэтому стоит выбирать покрытие поплотнее либо стелить его двумя слоями.

Теплый пол под линолеум

Чем тоньше линолеум, тем сильнее он будет реагировать на интенсивные температуры, поэтому выше 40 градусов пленку прогревать не рекомендуют

При использовании любого варианта отопления многое зависит от качества его монтажа. В случае с электрическими полами этот нюанс стоит на первом месте, поэтому для укладки лучше привлекать людей со спецобразованием. Пожалев денег на достойный монтаж, в конечном итоге вы рискуете получить пороховую бочку, по которой будет ходить вся семья.

виды, преимущества и недостатки пленочной инфракрасной системы отопления

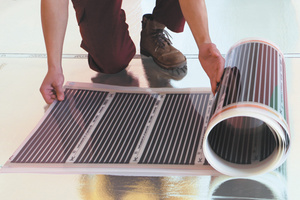

Инфракрасная пленка для теплого полаУстановка ИК теплого пола позволяет создать в помещении комфортную обстановку. Инфракрасное излучение хорошо воспринимается организмом, так как часть тепла тело получается как раз в этом диапазоне волн. Этот вид теплого пола появился на рынке сравнительно недавно, но уже стал популярным среди потребителей. С его помощью можно не только утеплить комнату, но и минимизировать расход электроэнергии.

Основные виды

Сегодня на рынке присутствует два вида инфракрасных полов — пленочные и стержневые. Нагревательный элемент первого представляет собой волокно, размещенное между двумя слоями пленки, изготовленной из полимерного материала. При этом электрический пленочный теплый пол также можно разделить на два вида. В основе этой классификации лежит материал нагревающего элемента:

  • Углеродный — в качестве материала используется карбоново-графитная смесь.
  • Биметаллический — инфракрасная пленка для теплого пола этого типа изготовлена из меди и алюминия.

Наибольшей популярностью у потребителей пользуется первый вид. В стержневой системе отопления нагревательными элементами являются карбоновые стержни, соединенные проводниками.

Основным ее недостатком является довольно высокая стоимость. Однако стержневой ИК пол отличается высокой эффективностью и позволяет хорошо сэкономить на электроэнергии.

Преимущества и недостатки

Ранее обогрев полов в помещении можно было обеспечить благодаря применению специальных нагревательных матов или кабеля. Такая система была довольно эффективной, но для ее работы требовалось большое количество электроэнергии. Решением этого вопроса стали ИК полы.

Достоинства конструкции

В чем преимущества использования инфракрасной пленкиОдним из важных преимуществ системы является принцип передачи тепла. С точки зрения физиологии, инфракрасное излучение для организма человека является оптимальным, так как напоминает солнечное тепло. Тепловая энергия от нагревательных элементов передается практически без потерь. Не менее важным преимуществом системы является и то, что она не осушает воздух, а ионизирует его. В результате гибнет большое количество микроорганизмов, негативно влияющих на здоровье людей.

Инфракрасный пленочный теплый пол отличается небольшой толщиной — менее 0,5 мм. Однако, несмотря на внешнюю хрупкость, это довольно прочный и гибкий материал. В результате пленку можно укладывать непосредственно под напольное покрытие без использования бетонной стяжки. Это позволяет монтировать теплый инфракрасный пол в любое время, а не только в процессе проведения капитального ремонта.

Как стелить инфракрасную пленку

Также стоит отметить и еще ряд преимуществ этой технологии обогрева помещений:

  • Высокая экономичность.
  • Быстрый прогрев помещения.
  • Система надежна и безопасна.
  • Простота эксплуатации.
  • Долговечность.

Минусы системы

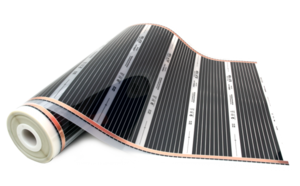

Достоиства типа обогреваОбладает ИК теплый пол и некоторыми недостатками. Одним из наиболее существенных среди них является довольно высокое потребление энергии при обогреве больших помещений. Однако этот показатель нельзя путать с общим энергопотреблением системы. Так как ИК пол быстро нагревается, экономия может составить до 80%.

Способность инфракрасной системы нагревать окружающие предметы считается преимуществом, но она может оказаться и минусом. Для нормальной работы системы необходимо обеспечить зазор между полом и мебелью минимум в 5 см. В противном случае будет наблюдаться частичный перегрев пола, предметов и самой пленки. Этот в результате негативно сказывается на их состоянии.

После установки инфракрасной системы подогрева пола, изменить местоположение отопительных зон будет довольно сложно. Этот недостаток нельзя назвать существенным, но с ним часто сталкиваются владельцы жилых помещений, решившие переставить мебель. Следует заметить, что подобная проблема характерна и для других типов теплых полов.

Особенности выбора

Сегодня на рынке представлено довольно большое количество инфракрасных систем. Чтобы оценить все преимущества ИК полов необходимо знать, как их выбирать. Следует обратить внимание на следующие моменты:

  • Выбор инфракрасной пленки для теплого полаТолщина нагревающей пленки зависит от размеров карбонового слоя, и чем он выше, тем более надежной окажется система.
  • Ширина полотна — если рулон имеет достаточные размеры, то помещение будет быстро нагреваться, а систему проще монтировать.
  • Скорость нагрева — в качественных системах этот показатель составляет от 5 до 10 секунд.
  • Материал токопроводящих полос — чем выше содержание серебра в этих элементах конструкции, тем более качественной является система.
  • Цвет основы — молочный оттенок говорит о том, что ИК пол был изготовлен из качественного пожаробезопасного полимерного материала.

Также стоит помнить и об особенностях материала нагревающих элементов. Карбон отличается способностью выдерживать существенные нагрузки и имеет более высокий срок эксплуатации. Графит не столь прочный материал, и изготовленные из него инфракрасные системы отопления стоит укладывать под плитку.

Инфракрасный теплый пол - характеристики, преимущества, технология подключения

Уют в доме зависит не только от красивого интерьера, но и от комфортной благоприятной атмосферы. В дополнение к основным способам обогрева широкую востребованность получает система «теплого пола». Поскольку кабельный электрический и водяной теплый пол требуют сложного длительного монтажа, в городских условиях наиболее востребован современный инфракрасный теплый пол.

Особенности и характеристики инфракрасного теплого пола

Пленочный теплый пол позволяет быстро прогреть помещение с минимальным расходом электроэнергии. Он представляет собой тонкую гибкую пленку, которая состоит из двух плотных полимерных слоев. Между ними располагаются элементы нагрева, они могут быть выполнены из углерода или биметалла.

Функционирует пленочный пол в результате излучения инфракрасных волн, которые не видимы человеческому глазу. ИК-волны не оказывают негативного воздействия на организм человека и домашних животных. Работает инфракрасный теплый пол от электричества, по запаянным в пленке специальным полосам из меди или серебра к нагревательным элементам проходит электрический ток.

Обратите внимание! Углеродистые нагревательные элементы обладают высокой теплопроводностью, благодаря чему инфракрасный теплый пол считается достаточно экономичным способом обогрева, особенно при сравнении с водяными и электрическими кабельными аналогами.

Пленочный инфракрасный пол реализуется в рулонах с шириной 50 или 100 см, для удобства монтажа через каждые 25-30 см предусмотрена линия раскроя. Разрезать  пленку в непредназначенном для этого месте нельзя, поскольку это может привести к выводу системы пленочного пола из строя.

Мощность инфракрасного теплого пола варьируется от 150 до 440 Вт/м2, что важно учитывать при обустройстве конкретной системы дополнительного обогрева частного дома или квартиры и выборе типа используемого отделочного напольного покрытия. К примеру, для ламината рекомендуется подбирать ИК-пол с мощностью не более 150 Вт, что позволит подогреть напольную поверхность до температуры в 40-45 градусов. При этом комфортная для ног температура пола составляет 27-29 градусов.

В базовую комплектацию пленочного инфракрасного пола входят:

  • Терморегулятор.
  • Термодатчики.
  • Клипсы или зажимы.
  • Электрические провода.

Обратите внимание!  При применении инфракрасных полов в качестве основного способа обогрева помещения необходимо учитывать, что пленочные маты при этом должны покрывать не менее 70 процентов площади пола. В регионах с суровыми климатическими условиями ИК-пол устанавливается в качестве дополнительного источника тепла.

Высокая надежность пленочных теплых полов обусловлена их конструкцией. Нагревательные элементы заламинированны между двумя слоями прочного полимера, который не задерживает ИК-излучение, но при этом защищает внутренние компоненты от попадания влаги, механического повреждения или возгорания.

Технология укладки и подключения инфракрасного пола

Инфракрасный теплый пол может использоваться для основного и дополнительного обогрева жилых помещений. Помимо монтажа в квартирах, дачах и загородных домах, он подходит для установки на балконах, в гараже, теплице, сарае или на крыльце. В сильные морозы система пленочного инфракрасного пола предотвратит обледенение.

Современный инфракрасный теплый пол имеет толщину листа от 0,5 до 1 мм, что позволяет его использовать в сочетании с различными декоративными напольными материалами:

  • Ламинат.
  • Ковролин.
  • Паркет.
  • Линолеум.
  • Керамическая плитка.

Пленочные маты под керамогранит или плитку должны иметь мощность в пределах до 220 Вт, а под более легкие тонкие отделочные покрытия (ламинат, линолеум, ковролин) – от 130 до 160 Вт. Наиболее мощные модели теплых полов рекомендуется использовать для обогрева промышленных объектов, гаражей, мастерских, в саунах и т.д.

Инфракрасный теплый пол отличается простой монтажа. В отличие от кабельных электрических или водяных аналогов он не требует обустройства бетонной стяжки, что сокращает продолжительность установки системы дополнительного обогрева. При этом толщина пленки не превышает 0,2-0,5 мм, в результате чего при ее укладке уровень пола практически не поднимается.

Монтаж инфракрасных полов проводится при положительной температуре и влажности воздуха не более 60 процентов. Термопленка подключается к системе электроснабжения только в развернутом виде, монтаж к сети электропитания матов в рулонах не допускается. Монтаж системы рекомендуется проводить специалистам, но также допускается самостоятельная укладка:

  • На первом этапе проводится разметка зон в помещении, на которых будут располагаться пленочные маты. Поверхность пола очищается от мусора, укладка инфракрасного пола допускается на ровное сухое основание.
  • На стене выбирается место под терморегулятор.
  • Поверхность чернового пола застилается светоотражающим материалом (в качестве него может использоваться изолон), стыки проклеиваются скотчем или мебельным степлером.
  • Настил инфракрасной пленки проводится медными полосами вниз, при этом длина каждого мата не должна превышать 10 метров. Раскрой пленки осуществляется только по местам разреза. Между полосами матов и поверхностью стен рекомендуется оставить расстояние не менее 25 см, пленочный пол не укладывается в местах предполагаемой установки мебельного гарнитура. Между собой маты фиксируются с помощью обычного скотча.
  • Места разреза медной шины изолируются с использованием битума.
  • В местах подключения электрической проводки на медные контакты устанавливаются зажимы или клеммы, фиксация проводов осуществляется с помощью плоскогубцев. Места подсоединения электрических кабелей и серебряные контакты изолируются.
  • Датчики температуры устанавливаются под инфракрасный пол, в теплоизоляционном отражающем материале под них делаются соответствующие вырезы.
  • Подключение проводов пленочного пола к терморегулятору на стене выполняется в соответствии с инструкцией и схемой подсоединения.
  • Пленочные маты закрываются полиэтиленовой пленкой для дополнительной защиты, после чего укладывается напольное покрытие.

Преимущества и недостатки инфракрасного пола

Широкая область применения инфракрасных теплых полов в жилых помещениях и на промышленных объектах обусловлена их несомненными преимуществами по сравнению с водяными и кабельными теплыми полами. К основным из них относятся:

  • Возможность обогрева локальных зон в помещении (пленочные маты могут быть уложены в произвольном порядке на поверхности пола, к примеру, в зоне отдыха или в проходной области. Выборочный монтаж инфракрасной пленки позволяет рационально расходовать материал и при этом экономить электрическую энергию).
  • ИК-излучение приводит к нагреву поверхности пола, мебели и других предметов, при этом оно не сушит воздух в помещении, что способствует созданию благоприятного микроклимата. Использование пленочных систем предпочтительно в жилых помещениях.
  • Доступная стоимость и короткие сроки монтажа. Комплект системы инфракрасного теплого пола значительно ниже, чем у водяных и кабельных аналогов. Использование пленочных матов не требует заливки стяжки.
  • Инфракрасный пол не боится морозов, поэтому может эксплуатироваться для обогрева частных загородных домов, дач или балконов. Длительное отсутствие владельцев не приведет к ухудшению его работоспособности и снижению технических характеристик. В отличие от аналогов он не требуют особого ухода, к примеру, водяные системы обогрева на зимний период требуют слива воды.
  • Низкая тепловая инерционность пленочных матов позволяет достичь необходимой температуры в помещении спустя несколько минут после включения системы.
  • Экономичность эксплуатации (использование карбоновых нагревательных элементов с высоким КПД позволяет снизить расходы на электрическую энергию).
  • Простота укладки и подключения инфракрасного теплого пола позволяет выполнить все работы даже специалисту без соответствующего опыта и специфических знаний, к тому же монтаж пленочных инфракрасных матов не требует применения специального инструмента.
  • Высокая безопасность эксплуатации. ИК-излучение идентично солнечной энергии, оно не оказывает вреда, а наоборот благотворно влияет на человеческий организм. ИК-излучение широко используется в стоматологии, медицине и других отраслях.

Несмотря на явные преимущества система пленочных полов имеет ряд недостатков, которые важно учитывать при выборе варианта основного или дополнительного обогрева:

  • Стабильная работа системы обогрева зависит от электричества, полноценный обогрев помещения при частых отключениях электроэнергии невозможна.
  • Места укладки нагревательных матов не рекомендуется перекрывать мебелью и другими предметами интерьера, поэтому при смене обстановки помещения или перепланировке потребуется разбирать напольное покрытие и менять размещение пленки. Между предметами гарнитура и поверхностью пола должен оставаться зазор не менее 5 см, полное прилегание мебели к полу приведет к перегреву пленки и ухудшению состояния отделочного покрытия.
  • Укладка пленочного пола под мягкие покрытия (к примеру, ковролин и линолеум) требует настила дополнительного прочного промежуточного слоя, в качестве которого может выступать ДСП, фанера, гипсокартон и т.д., что приведет к повышению уровня пола.
  • Повышенный расход электроэнергии при обогреве большого по объему и площади пространства. По этому показателю инфракрасные полы уступают водяным аналогам.

Правильный выбор и грамотный монтаж системы инфракрасного обогрева позволяют ей исправно прослужить длительное время.

виды, плюсы и минусы, расчет и сфера применения

Инфракрасный теплый пол изготавливается из плотного полимера, обладающего повышенными гидроизоляционными и противопожарными свойствами. Между двумя слоями материала (лавсана, полиуретана) встроены нагревательные элементы. Система снабжена термостатом, который с помощью датчиков контролирует степень нагрева. Более сложные модели не только поддерживают температуру, но и меняют ее по заданному алгоритму.

полВ подобном теплом полу температура меняется автоматически

Разновидности пленки

По принципу действия все пленочные теплые ИК-полы похожи между собой. Но в зависимости от вида нагревательного элемента инфракрасная пленка бывает двух типов:

  1. Углеродная. Нагревательный элемент сделан из карбонового волокна с графитовым напылением, которое отличается высокой прочностью и долговечностью. Такая пленка может применяться не только для горизонтальных, но и вертикальных поверхностей. Недостаток — высокая стоимость.
  2. Биметаллическая. Доступная альтернатива углеродной пленке. Нагревательный элемент состоит из двух металлов: алюминия и меди. Основной материал — двойная эластичная пленка из полиуретана. Заземляющий провод нельзя подключить напрямую к этой системе, элементы соединяются через УЗО, что несколько усложняет работу по укладке теплого инфракрасного пола. Биметаллическую пленку нельзя монтировать под керамическую плитку.

В этом видео вы узнаете о монтаже инфракрасного теплого пола:

Особенности и преимущества

Система отдает тепло благодаря инфракрасным лучам, выделяемым в процессе работы.

Волны действуют непосредственно на предметы в помещении, которые накапливают тепло и распространяют его по окружающему пространству.

Инфракрасный пленочный пол получил широкое распространение благодаря таким преимуществам:

  1. Универсальность. С помощью материала можно утеплить не только пол, но и стены, потолок. Он укладывается практически под любое покрытие.
  2. Возможность регулировки нагрева. Система снабжена терморегулятором, с помощью которого интенсивность нагрева распределяется на зоны. Благодаря этому можно установить разную температуру для отдельных участков помещения.
  3. Мобильность. Пленку можно снимать и монтировать в другом помещении. При перемене места жительства не надо заботиться о покупке другого пола.
  4. Компактность. Толщина материала составляет не более 0,5 мм, такой пол не уменьшает полезную площадь, что важно в помещении с невысоким потолком.
  5. Равномерность прогрева. Система не оставляет холодными отдельные участки, все помещение прогревается равномерно.
  6. Хорошая ремонтопригодность. Пленочный ИК-пол состоит из отдельных модулей, поломка одного из них не приведет к сбою работы всей системы.
  7. Простота укладки. Пленка монтируется под любое покрытие, не нужно переделывать и заменять весь пол. Для монтажа не требуется приобретать специальное оборудование, всю процедуру можно выполнить самостоятельно.

Сфера применения

Пленочный ИК теплый пол с успехом применяется для основного обогрева квартир, офисных помещений и загородных домов.

Также его можно использовать в качестве дополнительного локального источника тепла или для временного обогрева в случае аварийного отключения центрального отопления.

пол_рулонСфера применения таких полов обширна

Строения, где применяется инфракрасный пленочный пол:

  1. Детские сады. Подогрев пола с помощью пленки полностью безопасен, доступ детей к системе полностью исключен, чего не скажешь о других приборах. Электрические обогреватели медленно распределяют тепло в большом помещении, сжигают кислород, притягивают и разносят пыль. Инфракрасная система находится под полом, не распространяет электромагнитных волн и не влияет на физическую активность детей.
  2. Инфракрасные сауны. Главное их отличие от традиционных и финских бань в том, что они не имеют противопоказаний. Их посещение не связано с принятием водных процедур, поэтому в этих саунах нет высокой влажности. Система обеспечивает быстрый согревающий эффект, интенсивное потоотделение и благотворно влияет на самочувствие человека.
  3. Угловые квартиры. Жителям угловых квартир (особенно если они выходят на северную сторону) хорошо знакома проблема промерзания стен. Обогрев такой комнаты — необходимое условие для проживания. Греющая пленка прикрепляется на недостаточно утепленную стену.
  4. Гостиницы. Безопасные, бесшумные и экономичные системы обогрева пользуются популярностью в гостиничных комплексах. Пленка обеспечивает экономию электроэнергии на 30%, что снижает эксплуатационные расходы в зимний период. Для дополнительной экономии пленочный ИК отключают, когда в номерах нет постояльцев.
  5. Больницы. В поликлиниках, роддомах система часто используется в качестве аварийного источника отопления. Постоянное поддержание тепла здесь имеет первостепенное значение.
  6. Открытые площадки. Здесь пленка укладывается не только под пол, но и на перегородки ограждений. Не всегда необходимо обогревать большую площадь, поэтому для экономии электроэнергии разбивают участки и ставят отдельные терморегуляторы.
  7. Жилые мансарды. В небольшом помещении нецелесообразно устанавливать привычные радиаторы отопления. Установка пленки не требует дорогостоящего ремонта, легко монтируется в пол. Для дополнительной защиты в холодном помещении пленку можно разместить на стенах.
  8. Обогрев потолка. Равномерный прогрев комнаты можно обеспечить, если установить потолочную систему обогрева. При этом она нагревает не воздух, а предметы, находящиеся в квартире. Разогретые предметы методом вторичной конвекции отдают тепло, а воздух в помещении нагревается равномерно.
  9. Террариумы. Поддержание постоянного теплового режима для экзотических животных — необходимое условие для их жизни. Только при создании комфортных условий у них появляется физическая активность. Греющая система используется круглосуточно.

Выбор пленки в качестве обогрева выгоден для потребителей. Встроенный термостат экономит электроэнергию, а простота установки позволяет не обращаться к услугам специалистов.

Плюсы и минусы инфракрасного теплого пола и его особенности

Инфракрасный теплый пол представляет собой пленку с нанесенным на нее карбоновым нагревательным слоем. Кроме напольного монтажа возможно крепление пленки вертикально на стенах или даже потолке комнаты, как альтернатива электрическим конвекторам.

Изделие защищено высокопрочным гибким пластиком и слоями нетканого материала. Между ними располагаются карбоновые излучатели тепла (сами они в процессе работы не нагреваются) и токопроводящие медные шины.

Как работает теплый пол?

Принцип действия прост: при подключении к электросети по шинам проходит ток, полоски карбона начинают излучать инфракрасные волны, отчего нагревается напольное покрытие. ИК-излучения передают тепло только непрозрачным предметам. Нагретый воздух поднимается вверх, и для поддержания нужной температуры цикл повторяется.

Температура регулируется с помощью термостата и датчика. Как только пол остывает, датчик передает сигнал для включения системы. Терморегулятор монтируется отдельно для каждой зоны отопления.

Расчет потребляемой мощности

Необходимая мощность рассчитывается по формуле:Р = I x UI — сила тока;
U — напряжение;
Израсходуется 1 А на каждый 1 м2 пленки
  • В среднем мощность 1 м2 инфракрасной пленки — 150 Вт/ч. То есть каждый квадратный метр потребляет 150 Вт/ч.
  • Термодатчик запускает систему на 10−60 секунд и отключается на 2−10 минут (зависит от времени года, термоизоляции и т. д.). Ввиду этого, принято полученную цифру умножать на коэффициент 0.35. То есть для часа работы квадрату ИК-нагревателя надо I x U х 0.35=1 А х 150 Вт/ч х 0.35=52.5 Вт/ч.
  • При условии, что в жилых помещениях пленка монтируется примерно на 60%, то для отопления комнаты в 20 кв.м. понадобится 12 м2 х 52.5 Вт/ч = 630 Вт/ч.

Монтаж инфракрасной пленки: особенности

Рассмотрим более подробно плюсы и минусы укладки инфракрасного теплого пола. ИК-пол удобен тем, что он не нуждается в финальной бетонной стяжке, а для запуска системы не нужно ждать целый месяц, как в случае с кабельным или водяным обогревателем.

Пленка очень тонкая и чувствительная — если в полу есть неровности или возвышения, нагревательный элемент работает с перебоями, а то и вообще приходит в негодность.

Приходится делать предварительное выравнивание и очищение поверхности — на ней не должно оставаться ни мусора, ни пыли.

Алгоритм монтажа:

  1. Подготовка и выравнивание пола.
  2. Настил теплоотражающего слоя. Есть специальные подложки в рулонах, которые легко и быстро стелить, стоят в среднем 50 руб/м2. Основное правило — выбирать марки без содержания алюминия — в случае бракованных контактов пленки может случиться замыкание. Для настила теплого пола под ламинат лучше брать мягкие подложки, под линолеум — твердой структуры, чтобы не возникали прогибы под весом мебели. Популярные производители: «Термодом», «Полифом».
  3. Пленка раскраивается на отрезки нужной длины и прокладывается согласно плану застила. Края нельзя располагать внахлест, разрезать надо строго по секциям (по линии отреза). Рулон раскатывается медными шинами вниз, по краям их обязательно нужно изолировать с обеих сторон, исключая попадание воздуха под скотч.
  4. Шина немного оттягивается от ламинированного слоя и отрезается на 1 см. Место среза и выходы проводов изолируется монтажным скотчем.
  5. Подсоединяется датчик температуры и термостат.

Подключение контактов

Провода соединяются параллельно — левые стороны с левыми, правые — с правыми. Будет удобней взять провода двух разных цветов, чтобы не перепутать. Далее в теплоотражающем экране вырезается канавка по направлению к стене. Проводка подводится под терморегулятор.

К неизолированным медным отрезкам крепятся специальные металлические зажимы. Чтобы не было поломок и повреждений устройства, важно не просто «прикусить» зажимом шину, а пропустить его сторону между пленкой и токопроводящей полосой, а потом зажать пассатижами.

Установка термодатчика

Датчик монтируется в середине второй секции. Под него вырезается отверстие в теплоизолирующем материале (но с учетом, что он должен находиться на экранирующей подложке), а в сторону терморегулятора проделывается плавная канавка без резких изгибов. Регуляторы устанавливаются на стене, на высоте 30−50 см. Доступные модели:

  • электронные,
  • электромеханические,
  • программируемые.
В конце система включается на несколько секунд для проверки работоспособности. Если от пленки исходит тепло, ее выключат и переходят к укладке финального покрытия. Под ковролин или ламинат поверх ИК-пола стелется слой ДСП.

ИК-пленка: выгодно, удобно, экономно

На монтаж уходит 1−2 дня, а по КПД он превосходит все аналоги. Есть и другие преимущества:

  1. Возможность обогрева помещения за 10 минут. Карбоновый элемент достигает максимальной температуры за полминуты.
  2. Воздух не имеет прямого контакта с обогревателем, и потому кислород не сжигается, а влажность остается стабильной.
  3. ИК-пол греет сразу всю площадь, на которой он постелен. Исключается образование мостиков холода, особенно в случае с цельными, а не поделенными на полоски секциями.
  4. Устройство универсально. Пленка справляется с обогревом локальных зон. Например, можно постелить ее в прихожей, у кресла, дивана, кровати. Второй вариант — организовать полноценную отопительную систему для всего дома.
  5. Допускается укладка под любые декоративные напольные покрытия. Главное, чтобы их толщина позволяла пропускать тепло. Идеально подходит ламинат, паркетная доска, линолеум, ковролин. От плитки и керамогранита лучше отказаться.
  6. Покупка расходных материалов и монтаж обходится дешевле, чем в случае установки других вариантов теплых полов.
  7. Строительные нормы не запрещают использование инфракрасного теплого пола на балконах и лоджиях.
  8. В случае ремонта или переезда, пленка демонтируется без потери качества, и ее можно применить повторно.
Пленочный нагреватель излучает полезное ИК-тепло и снабжает воздух отрицательными ионами. По ощущениям это напоминает солнечное тепло после грозы.Модели с отдельными карбоновыми полосками хороши тем, что при выходе из стоя одной из них, устройство остается работоспособным и безопасным в эксплуатации. Такой пол прослужит 12−15 лет, изделия в цельных секциях более долговечны — их хватает на полвека.

Ограничения и недостатки

  • ИК-пленка передает тепло напольному покрытию. Постоянное и продолжительное нагревание ламината, линолеума или паркета приводит к выгоранию цвета. Покрытие также может деформироваться и стать непригодным раньше, чем задекларировал производитель. Оправдание: это проблема всех теплых полов.
  • Нагревается мебель. Во избежание пожаров рекомендуют вообще не стелить пленку под тяжелые предметы интерьера. Выход: между полом и мебельным гарнитуром должен оставаться зазор в 10−15 см: шкафы, диваны и тумбочки ставят на ножки.
  • ИК-нагреватели изначально расстилают локально на свободной поверхности. Изменение антуража и отопительных зон — затруднительный процесс.
  • Отопительная система зависит от электросети. Нет электричества — нет тепла.
  • Опасно применять в помещениях с высокой влажностью (санузлах).
  • Если закрыть термодатчики, они передают на термостат искаженные данные и начинаются проблемы в работе системы.

Инфракрасные теплые полы широко используются в квартирах на дачах или коттеджах, в садиках и детских домах, торговых центрах и промышленных помещениях. Ими оборудуют открытые спортивные площадки и применяют в объектах сельхоз назначения: инкубаторах, яслях и пр.

В результате мобильность, надежность, простота монтажа и заметная экономия сделали теплые ИК-полы одними из самых популярных даже среди радикально настроенных скептиков.

Инфракрасный теплый пол: устройство, инструкция по монтажу

Полы с подогревом для дома все прочнее входят в повседневную жизнь и сегодня уже не являются диковинкой. Конструкции таких устройств различны. Популярны водяные исполнения, виды с различными электронагревателями, работающие по различным принципам.

Одним из последних принципиальных решений устройства является инфракрасный теплый пол. При его применении нагрев происходит под воздействием излучения определенных частот, находящихся в невидимой части спектра.

Содержание статьи:

Устройство и область применения инфракрасного теплого пола

Теплоносителем в ИК – полах является двухслойная пленка с запаянными между двумя слоями излучателями.

Они подключаются по параллельной схеме, поэтому при выходе из строя одного излучателя устройство продолжает исправно работать. К основным преимуществам такого способа дополнительного обогрева помещения относят следующие:

  • Равномерность прогрева.
  • Более эффективное использовании электроэнергии и связанная с этим экономия ресурсов.
  • Исключается переохлаждение или перегрев системы отопления и помещения.
  • Уменьшается запыленность атмосферы.
  • Нет необходимости в эксплуатационном обслуживании.
  • Не происходит перегорания кислорода воздуха.
  • Нагреватели не влияют на влажность в помещении.
  • Простота монтажа.

Устройства подобного рода все активнее применяются как для производственных помещений, так и в жилищном строительстве для самых разных целей. Это может быть обогрев оборудования или емкостей с жидкостями, дополнительное отопление при экстремальных ситуациях или прогрев пола для создания комфортных условий проживания.

Под какие покрытия используется

Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.

Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:

Вариант 1

  • Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
  • Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
  • Настилка матов индукционных нагревателей, монтаж электросхемы.

  • Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
  • Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
  • Установка демпферной ленты по периметру стен.
  • Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
  • По готовности стяжки – укладка плитки по стандартной технологии.

Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.

Вариант 2

После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.

Укладка плитки после этого производится по стандартной технологии.

Индукционный теплый пол в ванной комнате

Если планируется укладка пленочный индукционный нагреватель в ванной комнате, то ее следует выполнять по приведенному выше варианту 1. При этом нужно уделить особое внимание гидроизоляции пола. Возможно, имеет смысл устроить двойную защиту, используя, кроме пленки, нанесение слоя битумной мастики. При постоянной влажности в помещении всегда существует риск поражения электротоком. Также нужно установить двойную защиту на все элементы электросхемы, как силовой части, так и управляющей.

Расход электроэнергии на инфракрасный теплый пол

Использование теплого пола в качестве основного источника отопления помещений практически не применяется. Комфортная температура покрытия составляет порядка 23 градусов, более высокая – некомфортна.

Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.

При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.

Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.

Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.

Монтаж теплого пола своими руками

Устройство надежного перекрытия с теплым полом предусматривает решения ряда взаимосвязанных задач, таких, как:

  1. Минимизация потерь тепла в процессе работы нагревательного устройства. Одно из направлений – возможные потери на плите перекрытия. Греть плиту, являющуюся потолком подвала не просто бессмысленно, но и вредно. Подвал требует собственного температурно – влажностного режима.
  2. Компенсация разницы температурных расширений стен и плит перекрытия, поскольку влияние температуры на наружные поверхности и внутренние элементы конструкции различно.
  3. Шумоизоляция межэтажного перекрытия.
  4. Обмазочная гидроизоляция и пароизоляция пола с целью установления оптимального температурно – влажностного режима в помещениях дома.

Перечисленные основные задачи позволяют решать задачу не просто комфортного проживания, но и оптимизации расходов для его обеспечения.

Устройство опорного основания

Для решения поставленных задач необходимо выполнить следующие работы:

  • Проинспектировать состояние плит перекрытия с целью устранения трещин, выбоин и других дефектов. Обнаруженные недостатки устранить цементным раствором. Поверхность очистить от мусора и пыли.
  • По периметру примыкания стен и перекрытия наклеить на стены демпферную ленту толщиной 8 – 10 мм. Она должна на небольшое расстояние выше уровня будущего финишного покрытия пола в помещении.
  • Устроить паровую защиту из полиэтиленовой пленки толщиной 200 микрон, настилая ее поверх плиты перекрытия. Края пленки завернуть на стены. При использовании нескольких кусков, швы между ними выполнить с нахлестом в 15 см. Швы между отдельными кусками проклеить строительным скотчем.
  • Уложить арматуру на расстоянии 5 см от плит перекрытия. В качестве армирующего материала можно использовать дорожную сетку с ячеей 50 х 50 или 100 х 100мм или уложить прутки, скрепив их вязальной проволокой. Расстояние от плит до сетки нужно устроить при помощи «стульчиков» из металла или кирпича (подойдет и битый). Деревянные подкладки использовать нежелательно, они быстро сгниют, образуя пустоты в стяжке.

  • Установить «маяки» по планируемой толщине стяжки
  • Приготовить бетонный раствор марки М300. Количество раствора лучше сделать одним замесом, но при обширном помещении допускается несколько. При этом нужно строго придерживаться рецептуры. Общий объем раствора можно рассчитать, умножив площадь пола на планируемую толщину стяжки.
  • Укладку раствора нужно начинать с дальнего угла, разравнивая бетон правилом по уровню «маяков».
  • По окончании укладки нужно дать бетону затвердеть, удалить маяки, заделать места их размещения раствором. Затем, по истечении 3х- дней и произвести затирку поверхности для окончательного выравнивания.

Стяжку нужно выдержать до полного отвердения в течение 28 суток. При этом ее поверхность нужно укрыть пленкой, а в жаркое время года поливать водой 1 – 2 раза в сутки. По готовности стяжки нужно тщательно очистить поверхность и убрать пыль.

Для ускорения работ можно применить полусухую или сухую стяжку, тогда время выполнения работ заметно сократится.

Устройство тепловой защиты

Чтобы избежать потерь тепла через стяжку и плиту перекрытия. При подготовке поверхности под ламинат для теплоизоляции можно применить плиты из пористых материалов типа пенопласта толщиной порядка 10 мм. Отдельные карты уложить плотно по стяжке, стыки проклеить скотчем.

Аналогично устраивается стяжка под линолеум.

Определить место расположения пульта управления работой теплого пола, выполнить штробу в полу и стене. Разместить в ней гибкий шланг для размещения проводов системы контроля и силовой схемы подключения.

Если в качестве нагревателя будет использована инфракрасная пленка, в теплоизоляции нет необходимости. Вместо нее нужно проложить слой фольгированной ПЭТ – пленки, которая будет служить отражателем ИК —  излучения в направлении стяжки.

Поверх теплоизоляции нужно настелить полиэтиленовую пленку таким же образом, как это делалось под стяжкой.

Укладка нагревателей

Выполняя эту работу нужно придерживаться следующих правил:

  1. Расстояние от края пленки нагревателей до стены должно быть не менее 20 см.
  2. Пленку нельзя укладывать в месте расположения тяжелой корпусной мебели и мощных электроприборов (камин).
  3. После размотки и укладки рулоны следует закрепить к основанию строительным скотчем.
  4. Разрезка пленки по диагонали не производится – это приведет к ее порче.
  5. Расстояние между полосами пленки должно быть в пределах 0,5 – 1,0 мм.
  6. Для эффективного обогрева пола в помещении обогреватели должны закрывать не менее 70 % площади.
  7. Перегибы нагревательных элементов недопустимы.

Разместив нагреватели пленочного пола, можно начинать монтаж электросхемы.

Монтаж обогревателей

Токопроводящие шины в местах разреза тщательно изолировать битумной изоляцией из комплекта поставки теплого пола.

В местах соединения проводники нужно зачистить ножом, соединить клеммами (из комплекта) и надежно зажать плоскогубцами. Место соединения изолировать битумной изоляцией.

Для сборки силовой схемы использовать провод в двойной изоляции сечением не менее 1,5 квадрата.

Установить терморегулятор на место его размещения, подключить к щитку через отдельный автомат.

Подключить термодатчик к проводам и завести его в гофротрубу, расположенную в стяжке, подключить к цепи управления  терморегулятором.

Произвести пробный запуск системы теплого пола, убедиться, что работают все нагреватели.

Установка финишного покрытия

Поверх тепловых матов укладывается подложка из полиэтиленовой пленки, также с напуском на стену. Какие либо теплоизолирующие подкладки поверх нагревателей не применяются, поскольку при этом может быть нарушен теплообмен с финишным покрытием. Технология установки плитки поверх ИК – нагревателей описана выше.

Уточнить по поводу подложки под ламинат можно в соответствующей статье. Как стелить ламинат — читайте по ссылке.

А финальным аккордом во всей работе будет подрезка демпферной ленты по уровню пола и установка плинтусов.

Как выбрать линолеум в квартиру для теплого пола, читайте в соответствующей статье нашего сайта.

Отзывы пользователей

Приведем некоторые отзывы:

Июль 2014.

Внимание! Очень опасно!

Почти сгорели. Появился запах. Вскрыли – пол прогорел. Как учили: пленка, ламинат, пленка, линолеум. Ответ от kofevarkа: Видно плохо учили, 1 – не работает терморегулятор. Напутают, а потом негативят.

VITAMIN 852, август 2014

Скажу, что теплый ИК – это не только комфорт, но и экономия электроэнергии. Сделали с мужем лоджию и очень довольны.

Полезная статья? Добавьте к себе в закладки!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
