Сплошной пленочный теплый пол: что такое, особенности монтажа

Вступление

Пленочный теплый пол, который уже можно называть классическим, имеет характерную полосатую структуру и массу ограничений по применению. Развитие плёночных теплых полов, позволило, сохранив все преимущества инфракрасного обогрева, создать сплошной пленочный теплый пол универсального применения.

Про пленочный пол

Вспомним, что плёночный теплый пол это устойчивое название системы теплых полов, инфракрасного излечения, где греющим элементом является графит нанесенный на специальную плёнку.

Инфракрасное излучение плёночного пола не прогревает воздух в помещении, а нагревает предметы, попадающие под это излучение, в том числе человека. Инфракрасное излучение безопасно, не конвекционное и прогревает сразу всё помещение.

Сплошной пленочный теплый пол

В классическом варианте графит наносится на плёнку визуально видимыми полосами. Резать такую плёнку можно только между полосами графита, строго поперёк рулона плёнки.

Технология изготовления «полосатого» теплого пола ограничивает его использование. Его можно положить под ламинат, паркет, даже под линолеум. Однако не рекомендуется использовать в стяжке и под керамическую плитку и керамогранит.

Сплошной пленочный теплый пол не имеет видимых полос нанесения графита. Карбоновый графит наносится на всю поверхность плёнки. Благодаря этому резать такую греющую плёнку можно под любым углом.

 Кроме этого сплошная греющая плёнка в четыре раза прочнее, из-за чего её можно использовать под керамическую плитку и даже укладывать в 30 мм стяжку. Посмотреть, оценить и приобрести плёночный пол можно на сайте http://ufa.daewoo-enertec.com.

Принцип обогрева сплошного пленочного пола не изменился. Это тоже инфракрасное излучение, прогревающее предметы и людей находящиеся в помещении. Монтаж возможен не только в полу, но и на стенах и потолке. Конвекция для этого теплого пола значение не имеет.

Технические характеристики сплошного плёночного теплого пола

Для понимания технических характеристик посмотрим на сплошной пленочный теплый пол Hi Heat Premium. Это наиболее известный теплый пол данного типа.

Мощность погонного метра плёнки 120 Ватт. При этом потребляемая мощность не превосходит 50 Вт на квадратный метр. Ширина плёнки 500 или 1000 мм. Заявленная толщина плёнки 720 микрон.

Повторюсь, плёнку можно резать в любом месте и под любым углом. Эта обстоятельство позволяет максимально полно заполнить необходимое пространство пола, планируемое для обогрева.

Особенности монтажа

Вкратце остановимся на особенностях монтажа. Сплошной пленочный теплый пол монтируется, почти так же, как «полосатый» пол, но с некоторыми особенностями.

• Во-первых, вы самостоятельно может отрезать нужный кусок плёнки простыми ножницами;
• Во-вторых, положите на основание пола, оно может быть любым, тепло отражающую подложку. Приклейте к подложке пленку скотчем;
• В-третьих, припаяйте или подсоедините клеммами провода подключения к плёнке. Места подключения и край среза покройте битумной мастикой для изоляции.
• В-четвертых, под пленку в углубление положите термодатчик.
• В пятых, подключите датчик и провода подключение, в заранее установленный на стене терморегулятор.

В завершении, укройте плёнку листами ДВП или стяжкой. Уложите финишное покрытие пола.

Вывод

Сплошной пленочный теплый пол новый этап в инфракрасном отоплении помещений. Удобство применения плёнки для отопления улучшается, практичность плёнки усиливается.

©opolax.ru

Еще статьи



Сплошной пленочный теплый пол Heat Plus в г.Екатеринбург

Сплошной пленочный теплый пол HeatUp Heat Plus на основе карбоновой инфракрасной нагревательной пленки, предназначен обогрева помещений как бытового, так и промышленного назначения.

Характеристики:

• Толщина 0,8 мм
• Длина рулона: 75 метров
• Длина волны ИК лучей: 5 — 20 мкм
• Материалы: Медь, PET (полиэтилен терафталат),  Карбон(полимерный композит), Нетканный материал

Преимущества:

• Экономичность — не требуются расходы на обслуживание и ремонт, используется поверхность всей площади пленки для обогрева, что поддерживает низкую температуру рабочей поверхности, снижая расход электричества, не требуется дополнительное инженерное оборудование
• Надежность — длительный срок службы — свыше 50 лет. В случае механического повреждения из строя выходит только поврежденный кусок пленки, а все остальное не прекращает работать. Стойкость к коррозии и разрушению, влагостойкость.
• Безопасность – электро- и пожаробезопасна. Невысокая рабочая температура — порядка 40-50 °С, исключает риск получения ожога
• Комфорт — оптимальное распределение тепла полезно для здоровья и обеспечивает комфорт по принципу трех видов теплообмена — чем ниже, тем выше температура (ноги в тепле, голова в холоде)
• Быстрый нагрев помещения — несколько минут до выхода на рабочие значения температуры поверхности пола
• Качество — изготавливается на высокотехнологичном оборудовании с соблюдением всех международных норм. Имеет все необходимые российские сертификаты.
• Удобный монтаж — осуществляется под любое покрытие, возможна самостоятельная укладка.

Широко известный бренд Heat Up производит современные системы отопления для помещений бытового или промышленного назначения. Изделия компании отличаются большой надежностью, отличным качеством и легкостью в эксплуатации.

Купить Сплошной пленочный теплый пол Heat Plus артикул: 87940 в интернет-магазине ESMAG — Екатеринбург. Помогите другим покупателям выбрать правильный интернет-магазин сантехники в городе Екатеринбург.

Техническое описание товара предоставлено официальным представительством компании производителя и актуально на дату появления товара в нашем каталоге.
Производитель может незначительно изменять характеристики товара без нашего уведомления.
Требуется предоплата, если товар является заказным.

Пленочный теплый пол своими руками

Если Вы планируете установить инфракрасный пленочный теплый пол, но не знаете, что конкретно необходимо приобрести, то эта статья для Вас.

Здесь мы рассмотрим не только необходимый для установки и правильной эксплуатации комплект пленочного теплого пола, но и расскажем о роли всех используемых комплектующих.

Комплект пленочного теплого пола своими руками

Для самостоятельного сбора комплекта пленочного теплого пола Вам понадобится следующий минимальный набор комплектующих: теплоизоляционный слой (подложка), пленочный теплый пол, комплекты для подключения, провода, терморегулятор.

Рассмотрим все необходимые комплектующие для самостоятельного монтажа системы обогрева с использованием пленочного теплого пола.

Комплект пленочного теплого пола своими руками

Бесплатный расчет комплекта теплого пола

Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или по электронной почте [email protected].

1.

Теплоизоляционный слой

Теплоизоляционный слой Marpe (или подложка) представляет собой химически сшитый твердый вспененный полиэтилен с закрытой пористой структурой и неметаллизированным отражающим слоем, имеющий ширину 1 метр и толщину 3 мм.

Подложка расстилается под нагревательной пленкой по всей площади помещения и используется для создания направленного потока тепла в сторону обогреваемой поверхности.

Иными словами, КПД теплого пола повышается за счет того, что слой не позволяет прогревать межэтажное перекрытие квартиры и потолок соседям снизу или фундамент частного дома.

Кроме того, подложка защищает пленку от проникновения паров и влаги и является дополнительным диэлектриком между электрической нагревательной пленкой и основанием пола.

Расчет количества теплоизоляционного слоя

количество подложки = площадь помещения

2.

Инфракрасная нагревательная пленка

Главным элементом отопительной системы является инфракрасная нагревательная пленка. Пленочный теплый пол бывает разных типов, мощностей и производителей, но структура их, как правило, схожа. Это карбоновые или графитовые полосы, соединенные медно-серебристыми шинами и защищенные полиэстером электротехнического типа.

В быту используются пленки мощностью 150 и 220 Вт/м.кв. В 2016 году на рынках страны появилась саморегулирующаяся пленка Marpe Black Heat, способная за счет эффекта положительного температурного коэффициента при нагреве снижать потребляемую мощность на 30%. Достоинством саморегулирующейся пленки является повышенная устойчивость к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами, по сравнению со стандартной пленкой мощностью 220 Вт/м.кв. Сегодня существует пленка с саморегуляцией 50% — Marpe Samreg PTC+.

Пленки бывают полосатого и сплошного типа. Они различаются стоимостью и структурой. Сплошная пленка дороже, но надежнее, состоит из большего количества слоев, устойчива к повреждениям и, по заявлениям изготовителя, имеет вдвое больший срок службы. Основное отличие данных пленок заключается в том, что полосатый пол можно отрезать строго по размеченным сегментам (20-25 см), а сплошной пол можно резать поперек с учетом необходимой длины и формы помещения.

В нашем каталоге пленочного теплого пола представлен теплый пол южнокорейской компании Green Industry под ламинат, паркет, ПВХ-плитку, линолеум и ковролин, а также фирменные комплектующие для системы обогрева и терморегуляторы для поддержания тепла и уюта в Вашем доме.

Расчет количества инфракрасной пленки

Количество греющей пленки рассчитывается исходя из площади обогрева без учета корпусной мебели. Если же Вы еще не определились с расстановкой мебели, то можно воспользоваться грубой формулой расчета необходимого количества пленки. Для использования в качестве основного и комфортного обогрева достаточно будет застелить 70% от общей площади помещения.

количество пленки = площадь помещения * 0,7

3.

Наборы для подключения

Наборы для подключения включают все необходимое, чтобы быстро и качественно осуществить подключение электрических проводов к токопроводящим шинам и обеспечить электрическую и паро-гидроизоляции.

Специальные наборы для подключения включают в себя 2 коннектора и изоляцию, достаточные для монтажа одной полосы пленки.

Расчет количества наборов для подключения

количество наборов = количество греющих полос

4.

Провод установочный

Для безопасного монтажа системы обогрева на основе пленочного теплого пола рекомендуем использовать провода ПВ-3 сечением 2,5 мм.кв.

5.

Полимерная изоляция

Полимерная изоляция применяется опционально при монтаже сплошного пленочного пола (Green Film PTC) и саморегулирующегося пленочного теплого пола Marpe Samreg PTC+. Поставляется в рулонах шириной 5 сантиметров и длинной 30 метров. Используется для изоляции поперечных срезов пленки.

1 рулона полимерной изоляции хватает на 15 полос греющей пленки метровой ширины (30 м.)

6.

Теплораспределяющий слой

Теплораспределяющий слой представляет собой пластины из базальтовой крошки и полимеров толщиной 2 мм, шириной 1 метр и длиной 1,2 метра. Данный слой кладется по всей площади помещения поверх нагревательной пленки под мягкие напольные покрытия, такие как линолеум и ковролин, и используется для защиты отопительной пленки от механических повреждений и перегрева при нарушении теплоотвода. Не поддерживает горение и не выделяет вредных веществ при нагреве.

Расчет количества теплораспределяющего слоя

количество = площадь помещения

7.

Терморегулятор для теплого пола

Терморегуляторы для теплого пола являются необходимыми устройствами при применении любого типа электрического теплого пола, будь то нагревательный кабель, обычная полосатая или саморегулирующаяся сплошная пленка. Он необходим для поддержания заданной температуры и своевременного отключения нагрева пленки. Отсутствие данного прибора может привести к выходу системы из строя и повреждению напольного покрытия.

Терморегуляторы можно разделить на два основных вида: механические и электронные. Механические более дешевые, в них применяется датчик температуры воздуха. Соответственно их точность определения температуры и функционал оставляют желать лучшего, поэтому их не рекомендуется использовать с системами пленочного теплого пола, однако за счет простой конструкции они очень надежны.

Электронные терморегуляторы бывают программируемые и непрограммируемые. Чем больше функционал термостата, тем дороже он стоит. Простой непрограммируемый терморегулятор позволяет задать только необходимую температуру. Дорогие же модели имеют сенсорный экран и возможность настройки температуры по времени и дням недели. За счет грамотно заданных настроек, применение программируемого терморегулятора позволяет экономить потребляемую пленкой электроэнергию. Практически все электронные терморегуляторы используют датчики температуры воздуха и пола, поэтому их точность значительно выше механических термостатов.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Помочь с выбором терморегулятора поможет наша статья: Как выбрать терморегулятор для теплого пола.

Итог

Таким образом, в минимальный комплект пленочного теплого пола входят сама пленка, терморегулятор, теплоизоляционный слой, бутилкаучуковая изоляция, провода. При применении сплошной нагревательной пленки необходимо использовать полимерную изоляцию. Вместо специальных коннекторов для подключения допускается применение пайки, однако выполнять ее должен квалифицированный специалист. Под мягкие напольные покрытия, для защиты пленки, необходимо использовать теплораспределяющий слой.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].

советы по выбору и укладке

Инфракрасный плёночный тёплый пол всё больше и больше приобретает своих почитателей.

И это вполне оправдано, так как технические характеристики данной системы оправдывают все надежды потребителей. Это один из способов решения обустройства энергоэффективного жилища.

Принцип работы

ИК-полы обогревают в первую очередь самого человека и предметы в комнате

Популярность плёночных инфракрасных полов объясняется его принципом функционирования. Даже учитывая тот факт, что источником питания является электричество, использование плёночного тёплого пола является более экономичным и безопасным.

Суть его заключается в излучении инфракрасных тепловых лучей, которые обогревают окружающие предметы и непосредственно самих обитателей. Впоследствии нагреваемые предметы начинают отдавать полученное тепло, и таким способом обогревают помещение.

Такой способ обогрева позволяет ощутить тепло ещё до полного прогревания воздуха.

Преимущества и недостатки

Для более детального ознакомления и понимания принципа работы рассмотрим все плюсы и минусы инфракрасных плёночных полов.

Преимущества:

• полное отсутствие электромагнитных волн;

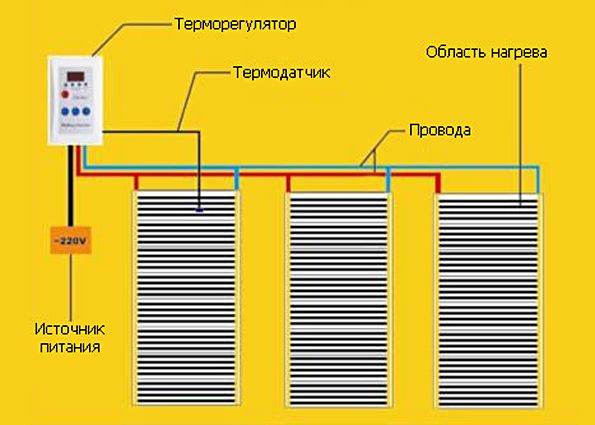

• благодаря тому, что подключение элементов системы выполнено параллельным способом, выход из строя полностью исключается;
• монтаж плёночных полов можно осуществлять на любую поверхность как на горизонтальную, так и на вертикальную;
• обеспечивается равномерное прогревание поверхности пола;
• технология монтажа довольно простая и допускается обустройство своими руками;
• ИК пол можно демонтировать, например, во время переезда;
• можно обустраивать в помещениях любого назначения, даже с повышенным уровнем влажности;
• покрытие полов может быть любого вида;
• очень высокий показатель теплоотдачи, до 97%.

Строго соблюдайте правила эксплуатации

Несмотря на все положительные моменты, следует отметить и недостатки:

• неукоснительное соблюдение всех правил эксплуатации, хотя это требование выдвигается для любых типов тёплых полов;
• применение только как сопутствующее отопление, так как происходит быстрый нагрев и быстрое остывание воздуха;
• неустойчивость к механическим воздействиям.

Основные виды

Несмотря на то, что данный вид полов появился сравнительно недавно, существуют разные его разновидности. Ознакомимся с ними более подробно. Сами плёночные инфракрасные тёплые полы представляют собой волокно, размещённое между двумя слоями плёнки.

Плёнка, которая размещена со стороны обогревания, является гибким, прочным материалом и хорошим диэлектриком. По составу самого нагревающего элемента плёночные полы можно подразделить на:

• углеродные;
• биметаллические.

Более востребованный первый подтип. В стержневых ИК тёплых полах нагревательным элементом является карбоновый стержень, которые соединён с проводом. Именно такая система может сэкономить на затратах электроэнергии около 60%. Но следует отметить высокую стоимость тёплых полов с карбоновыми стержнями.

Монтаж ИК пола своими руками

Следует отметить, что монтаж тёплого плёночного пола состоит из нескольких этапов, которые необходимо тщательно изучить и стараться выполнять их неукоснительно.

Это довольно дорогой материал и неправильно выполненный процесс монтажа может повлечь за собой некоторые проблемы.

Подготовка проекта

При подготовительных работах необходимо составить план раскладки материала, при этом учитывают тот факт, что раскладывать плёночный пол в тех местах, где будет располагаться мебель не стоит. Поэтому, рассчитывая количество необходимого материала, необходимо вычесть из общей площади помещения площадь, которую будет занимать мебель.

Обращаем внимание на то, что для достижения наиболее высокого эффекта функционирования теплых полов занимать они должны минимум 80% от всей площади. В случае, если будет обеспечено дополнительное отопление, то не менее 40%.

После того, как рассчитана площадь отапливаемой поверхности, приступаем к расчёту мощности системы. Допустимая мощность составляет 150 – 220 Вт/м².

В итоге проект должен содержать такие данные:

• цифру покрываемой площади;
• показатели максимальной мощности;
• отметки, которые указывают места установления терморегуляторов;
• указание направления укладки плёночных полос;
• число полос.

Ко всем показателям прикладывается чертёж для выполнения монтажа.

Установка терморегуляторов

На каждый комплект пленки монтируется свой терморегулятор

Для возможности контролировать уровень отопления необходимо устанавливать специальные терморегуляторы. Количество их напрямую зависит от площади отапливаемой поверхности.

На каждый комплект ИК тёплого пола необходимо монтировать свой регулятор.

Установка терморегулятора обеспечивается на высоте не менее 15 -20 см от уровня отделки пола. Самой оптимальной и удобной является высота 1 м, которая соответствует высоте установки розеток.

Располагать терморегулятор рекомендуется на стене, которая размещена перпендикулярно раскладки полос плёночного ИК пола.

Технические требования при монтаже

Если плёночный пол будет обустраиваться самостоятельно, то предварительно необходимо ознакомиться с правилами безопасности и советами по подготовке материала.

Ик-пленку можно разрезать ножницами

Так как материал достаточно хрупкий и его целостность может во время монтажа пострадать, то необходимо обеспечить:

1. Ограничить на материал механических воздействий. Например, хождения по нему, установки тяжёлых предметов или инструментов. Рекомендуется использовать мягкую подложку толщиной не менее 5 мм.
2. Исключить подключение к источнику питания, если материал свёрнут в рулон.
3. Нельзя ломать, изгибать или перерезать кабель для нагревания.
4. Инфракрасную плёнку тёплый пол нельзя укладывать при температуре минус 5⁰ и ниже.

Необходимо предварительно подготовить места для установки терморегуляторов. В процесс подготовки проводится штробление стены для проводки и обеспечиваются специальные углубления для регуляторов. Подробности укладки нагревателя под ламинат смотрите в этом видео:

Рекомендуется помещать проводку в специальную гофру. Это упростит выполнение работ по техническому обслуживанию.

Подготовка поверхности

После этого приступаем к подготовке полов. Плёночный инфракрасный тёплый пол необходимо укладывать только на идеально ровную и чистую плоскость. Допустимое отклонение плоскости по отношению к горизонтальному уровню не должно превышать более 3 мм.

Также поверхность следует обработать грунтовкой. Последним этапом перед укладкой тёплого пола – укладка гидроизоляционной плёнки и теплоизоляционного материала. Данный процесс поможет повысить степень обогрева помещения, так как тепло не будет уходить вниз.

Теплоизоляцию укладывают фольгированной стороной к полу.

Укладка материала

Раскладку начинаем с определения направления полос плёночного пола. Специалисты рекомендуют класть полосы по длине помещения. Данный способ сократит количество разрезов плёнки при изменении направления.

Обращаем внимание на основные правила, которые необходимо соблюдать при укладке тёплого пола:

1. Первая полоса располагается на расстоянии коло 10 см от стены или к какому-либо предмету в комнате. Но данное расстояние не должно превышать 40 см.
2. Разрезать плёнку в намеченных местах, которые размечены друг от друга на расстоянии 25 см друг от друга на полосе плёнки.
3. Полосы размещать необходимо на расстоянии друг от друга не менее чем на 1 см.
4. Длина одной полосы не должна превышать показатель 8 м.

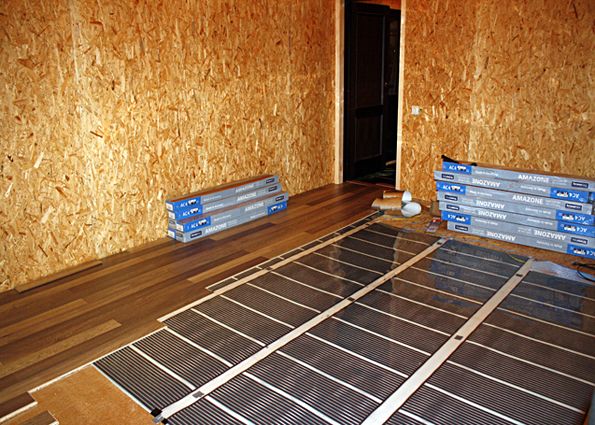

После всех проведённых подготовительных работ приступают к укладке самого тёплого пола по такой схеме:

• выполняем разметку согласно проекту;
• нарезаем заблаговременно полосы нужной длины;
• укладывается полоса на поверхность медной стороной вниз;
• по краям полосы точечно приклеивают к утеплителю скотчем.

На концы медных срезов необходимо установить специальные зажимы из металла. Зажим необходимо выполнять аккуратно и не допускать перекосов.

Подключаем к обустроенным зажимам провода и изолируем концы медных шин в местах срезов. Подробнее смотрите в этом видео:

При выполнении данного процесса следите за соблюдением требований параллельного подключения проводов.

Не забудьте прикрепить датчики терморегулятора

На уровне второй секции плёнки устанавливаем датчик для терморегулятора. Обустраивается он под плёнкой. Чтобы обеспечить его целостность при последующей ходьбе, в теплоизоляционном материале вырезают небольшое углубление под датчик.

По окончании данных работ проводят тестовое испытание функционирования тёплых полов и в результате положительных результатов приступают к укладке чистового напольного покрытия.

Функционирование тёплых полов считают успешным, если во время испытания:

• отсутствует посторонний шум;
• отсутствует процесс искрения;
• происходит равномерный нагрев плёнки.

Дополнительно необходимо убедиться в надёжности соединений.

Некоторые рекомендации по эксплуатации

После того, как выполнены все работы по укладке тёплых полов и чистовой отделке поверх них, необходимо постоянно соблюдать некоторые рекомендации:

• в случае попадания воды на ИК пол необходимо отключить его от питания и произвести его естественную просушку;
• запрещено устанавливать какие-либо крепления на полу в местах размещения тёплого пола;
• не разрешается расстилать ковры или устанавливать мебель в местах нахождения ИК полов.

Сплошной пленочный теплый пол Heat Plus в г.Новосибирск

Сплошной пленочный теплый пол HeatUp Heat Plus на основе карбоновой инфракрасной нагревательной пленки, предназначен обогрева помещений как бытового, так и промышленного назначения.

Характеристики:

• Толщина 0,8 мм
• Длина рулона: 75 метров
• Длина волны ИК лучей: 5 — 20 мкм
• Материалы: Медь, PET (полиэтилен терафталат),  Карбон(полимерный композит), Нетканный материал

Преимущества:

• Экономичность — не требуются расходы на обслуживание и ремонт, используется поверхность всей площади пленки для обогрева, что поддерживает низкую температуру рабочей поверхности, снижая расход электричества, не требуется дополнительное инженерное оборудование
• Надежность — длительный срок службы — свыше 50 лет. В случае механического повреждения из строя выходит только поврежденный кусок пленки, а все остальное не прекращает работать. Стойкость к коррозии и разрушению, влагостойкость.
• Безопасность – электро- и пожаробезопасна. Невысокая рабочая температура — порядка 40-50 °С, исключает риск получения ожога
• Комфорт — оптимальное распределение тепла полезно для здоровья и обеспечивает комфорт по принципу трех видов теплообмена — чем ниже, тем выше температура (ноги в тепле, голова в холоде)
• Быстрый нагрев помещения — несколько минут до выхода на рабочие значения температуры поверхности пола
• Качество — изготавливается на высокотехнологичном оборудовании с соблюдением всех международных норм. Имеет все необходимые российские сертификаты.
• Удобный монтаж — осуществляется под любое покрытие, возможна самостоятельная укладка.

Широко известный бренд Heat Up производит современные системы отопления для помещений бытового или промышленного назначения. Изделия компании отличаются большой надежностью, отличным качеством и легкостью в эксплуатации.

Купить Сплошной пленочный теплый пол Heat Plus артикул: 87940 в интернет-магазине ESMAG — Новосибирск. Помогите другим покупателям выбрать правильный интернет-магазин сантехники в городе Новосибирск.

Техническое описание товара предоставлено официальным представительством компании производителя и актуально на дату появления товара в нашем каталоге.
Производитель может незначительно изменять характеристики товара без нашего уведомления.
Требуется предоплата, если товар является заказным.

принцип работы, преимущества и недостатки, критерии выбора

Длительное время велись дискуссии по поводу вреда и пользы инфракрасного излучения, используемого в быту. Мнения учёных и медиков сошлись в том, что данный вид отопления абсолютно безопасен при правильном подборе мощности и выполнении монтажа согласно требованиям инструкции.

Одной из недавних разработок является плёночный тёплый пол, уже получивший признание и популярность у потребителей.

Посмотрите видео о монтаже пленочного пола

Система представляет собой ламинированную конструкцию с медной токопроводящей шиной, карбоновым нагревательным элементом (проводящие полосы с шагом крепления 1,5 см) и серебряным покрытием.

Укладывается плёнка под напольное покрытие (линолеум, ламинат и др.). Подключение к сети осуществляется через терморегулятор, который позволяет устанавливать в помещении комфортный микроклимат.

Принцип работы пленочного теплого пола

Работа инфракрасного отопления основана на нагреве предметов, которым служит напольное покрытие. Тёплая поверхность пола согласно физическим процессам распространяет тепло по всей комнате путём естественной циркуляции воздуха. Источником энергии системы является электричество.

Тепло, исходящее от нагревательных элементов, имеет схожесть с солнечными лучами, поэтому организм человека благоприятно реагирует на данный вид отопления.

Преимущества пленочного теплого пола

• равномерно прогревает всю комнату;

• экономно расходует электроэнергию;

• не сушит воздух, поддерживает в помещении естественный уровень влажности;

• независимость от системы центрального отопления;

• подходит под любой тип напольного покрытия;

• монтаж не требует специальной подготовки поверхности;

• во время работы не издаёт шума;

• возможность демонтировать систему для переустановки в другую комнату.

Помимо эксплуатационных и технических преимуществ инфракрасное излучение оказывает благоприятное воздействие на здоровье людей:

— улучшает кровообращение;

— ионизирует воздух;

— укрепляет иммунитет;

— снижает нервное напряжение, избавляет от бессонницы;

— нормализует работу сердечно-сосудистой системы.

Не зря в кабинетах физиотерапии установлено преимущественно оборудование с инфракрасной энергией.

Недостатки пленочного теплого пола

• для монтажа плёночного пола требуется ровное основание;

• подключение контактов лучше доверить профессионалу;

• быстрое остывание;

• монтаж покрытия снизит высоту помещения в среднем на 2-3 см.

Критерии выбора пленочного теплого пола

Выпускается плёнка двух типов мощности: 150 и 220 Вт/м2. Менее мощную систему рекомендуется устанавливать для дополнительного обогрева помещения. Если предполагается использование плёнки для полноценного обогрева помещения, подойдёт изделие 220 Вт/м2.

Относительно толщины плёнки следует отдавать предпочтение вариантам не менее 0,3 мм (европейский стандарт 0,338 мм). Слишком тонкое изделие подвержено повреждению, поэтому выбирать тёплый пол толщиной меньшей, чем рекомендуется, нецелесообразно.

Специалисты советуют обращать внимание на равномерность нанесения графитного слоя. Сплошное и толстое покрытие обеспечит длительную эксплуатацию. Если изделие просвечивается на свету, от покупки стоит отказаться.

Аналогичные исследования нужно провести с медной шиной, она должна быть плотной и широкой (13-15 мм). Это обеспечит надёжный контакт с карбоном. Поверхность токоведущей шины должна быть однородной, сплошной без признаков окисления или повреждения.

Со временем эксплуатации шина с серебряным напылением может отслоиться, что приведёт к образованию искры. Для предотвращения подобно проблемы рекомендуется выбирать изделия с антиискровой сеткой. Единственным минусом такой плёнки является высокая стоимость, но вопрос безопасности считается основным фактором.

Существует ещё один нюанс, на который следует обратить внимание. Это промежутки между греющими полосами. Различается два вида покрытий: прозрачное и матовое. Прозрачная плёнка образуется в результате применения клея, а матовая при ламинировании. Прослужит на порядок дольше тёплый пол, в изготовлении которого использовалась технология ламинирования. Клеевой способ обеспечит работоспособность системы всего на 1-2 сезона, после чего конструкция станет ломкой от пересыхания.

Особенности монтажа

Основным преимуществом плёночной системы является отсутствие строгих требований к стяжке, на которую она монтируется. Главное, чтоб поверхность была ровной. Специалисты рекомендуют предварительно отшлифовать черновой пол, чтобы удалить возможные острые фрагменты. Ламинированная основа может повредиться на выступах под давлением напольного покрытия.

Очищенная поверхность застилается слоем теплоизоляции. На неё укладываются полоски плёнки и термодатчик. Соединения выводятся к терморегулятору, который запитывается от сети 220 В. Следующим этапом выполняется проверка работоспособности системы, после чего инфракрасные элементы покрываются защитным материалом. Заканчивается монтаж установкой финишного напольного покрытия.

        Поделиться:
