Арматура для фундамента: типы, характеристики, расчет
- Арматура: основные виды
- Арматура для фундамента
- Как правильно рассчитать размеры арматуры для фундамента
- Разновидности профиля арматуры для фундамента
- Способы соединения стержней арматуры
Вот уже много столетий человечество использует бетон для строительства самых разных зданий и сооружений. Но только в начале XIX века, с целью усиления, стала использоваться арматура для фундамента. Такой новаторский шаг был обусловлен временем – повышался уровень жизни людей, и требовалось более дешевое и простое решение по упрочнению бетона, ведь обладая высокой прочностью, хорошей водостойкостью и морозоустойчивостью, этот искусственный камень может давать трещины при растягивающем и сжимающем воздействии.
Процессы разрушения и деформации наиболее активно проявляются в фундаментах, ведь на них воздействуют грунты при зимнем пучении и критические весовые нагрузки, значения которых могут отличаться в зависимости от архитектурно-планировочных решений.
Арматура: основные виды
В современном строительстве используется арматурная сталь с гладким и периодическим профилем. Учитывая вариативность применения, в целом ее классифицируют сразу по нескольким признакам.
По назначению
- Рабочая. Именно она рассчитана на восприятие основной нагрузки на несущий элемент и поэтому имеет периодический профиль, так как в этом случае больше площадь и соответственно увеличивается поверхность сцепления с бетоном.
- Распределительная. Ее также называют конструктивной, так как она обеспечивает равномерное распределение сил между рабочими стержнями, воспринимает температурное расширение и усадочные деформации.
- Монтажная. Используется исключительно для фиксации рабочих армирующих прутков в сетках или каркасах.
Форма сечения и диаметр рабочих и распределительных прутков выбираются на основе физико-математических расчетов. Произвольный выбор или необоснованная замена могут привести либо к удорожанию проекта, либо к недостаточной прочности фундамента. Монтажный арматурный металлопрокат, как правило, гладкий и не более 8 мм в диаметре.
По ориентации
Этот принцип классификации основан на пространственном положении армирующих прутков в теле строительной конструкции. Учитывая, специфику создания несущих элементов арматура в фундаменте бывает:
- Продольная. Ее стержни располагают под нулевым или под небольшим углом к линии горизонта. При этом, воспринимая растягивающие напряжения, она предупреждает появление трещин и разломов в зоне изгибающих моментов.
- Поперечная. Используется в качестве монтажной базы для продольных арматурных прутков и располагается перпендикулярно по отношению к ним.
- Вертикальная. Выступает связью при создании нескольких продольных уровней, испытывает на себе вертикальные составляющие воздействующих сил.
По условиям применения
В зависимости от начального напряженного состояния армирующий металлопрокат может быть напрягаемым и ненапрягаемым. Напряженное состояние арматурной стали определяется конструктивно-технологическими факторами, например, прочностью и упругопластичностью бетона, технологией изготовления и процентом армирования, характером воздействующих сил. Соответственно, еще на стадии проектирования следует определить, какая арматура нужна для фундамента:
- Напрягаемая (предварительно упрочнена вытяжкой или методом термомеханического упрочнения). Выполняет функцию носителя внешней силы обжатия сечения и работает с бетоном, воспринимая дополнительно к предварительному напряжению растяжения и сжатия, возникающие в бетоне.
- Ненапрягаемая. Испытывает напряжения, вызванные деформациями обычного бетона. Чаще всего применяется в виде арматурных каркасов и сеток. В сжатой зоне используется как монтажная.
Арматура для фундамента
Стальные армирующие элементы – важнейшая составляющая часть железобетонной конструкции любого фундамента. Они должны работать совместно с бетоном на всем сроке эксплуатации строящегося объекта и:
- обладать достаточной прочностью и пластичностью вне зависимости от длительности воздействия нагрузок, коррозионных факторов и знакопеременных перепадов температур;
- иметь улучшенную адгезию поверхности и обеспечивать надежное сцепление с бетоном;
- быть простыми и технологичными в применении.
Диаметр, размер и основные свойства арматуры для фундамента
Арматурная сталь производится диаметром 4,0…40,0 мм с гладким и периодическим профилем в бунтах и в стержнях мерной и немерной длины (в основном, длиной 6…12 м).
Номенклатурный ряд диаметром от 6,0 до 14,0 мм – оптимальный размер для частных и малоэтажных строений, в выстном строительстве и промышленности востребованы диаметры вплоть до 32,0 мм, а для объектов повышенной ответственности может применяться максимальный диаметр.
Арматура под фундамент оценивается по основным характеристикам:
- стойкость к коррозионному растрескиванию. Например, при испытании в аммониевом растворе стержни ø 12 мм должны выдерживать около 20 ч, ø 12…25 мм – до 60 ч, а стержни ø 25 мм и более – не менее 100 час;
- механические свойства: условный предел текучести, временное сопротивление, относительное удлинение после разрыва и относительное сужение;
- динамическая прочность при длительных и кратковременных сжимающих и растягивающих нагрузках;
- свариваемость и способность создавать пластичные сварные соединения;
- свойства ползучести и релаксации;
- ударная вязкость;
- хладноломкость.
Классы арматуры для фундамента
Сортамент арматурной стали в стандартах СНГ маркируется буквой «А» и классифицируют по механической прочности на:
- класс А-I ( А-240). Изготавливается из марок стали Ст3 разной степени раскисления и только с гладким профилем;
- классы А-II…А-VI (А-300…А-1000). Изготавливаются с периодическим профилем из улеродитсых и низколегированных сталей, химический состав которых определяется соответствующим стандартом.
При этом арматура на фундамент может иметь дополнительные символы в маркировке. Так, буква «С» указывает на то что, металлопрокат относится к свариваемым материалам, буква «К» подтверждает, что сталь является стойкой к коррозионному растрескиванию. Комбинация «СК» говорит о том, что арматурная сталь является и свариваемой, и коррозионностойкой. Отсутствие вышеперечисленных символов означает, что прокат имеет типовые качества и предназначен для сооружения обычных железобетонных конструкций.
Как правильно рассчитать параметры арматуры для фундамента
Как несущее основание, фундаменты воспринимают и передают на грунтовое основание нагрузки от зданий, технических сооружений и других конструкций. Проектирование их проводится согласно действующим строительным нормам и правилам и учитывает:
- особенности рельефа;
- физико-механические свойства и пучинистость почвенных слоев;
- обильность и глубину залегания грунтовых вод и близкое расположение природных водоемов.
Но главное – назначение и характер эксплуатации строящегося объекта. Даже далекие от строительства люди понимают, что прочность фундамента для дома, гаража или забора будет иметь совсем разные параметры. Поэтому первое, из чего исходят при выполнении расчетов – целевое назначение сооружения, его класс ответственности и архитектурно-планировочные особенности.
Основные типы фундамента
Несмотря на различия инженерных, климатических и геологических условий в отечественном промышленном, жилищно-бытовом и частном строительстве на естественных, а также на уплотненных и искусственно закрепленных грунтовых основах создаются плиточный, столбчатый и ленточный фундамент.
Причем последний вариант является самым распространенным. При проектировании его можно рассматривать как жесткую конструкцию и создавать в котлованах или полостях разной формы в любых инженерно-геологических условиях. А это существенно упрощает расчет, перед тем как купить арматуру для фундамента. Все математические вычисления можно выполнить без большого количества данных. Да и стоимость его вполне доступная, а эксплуатационные показатели довольно высокие.
Расчет толщины стержня
Конструкция ленточного фундамента проектируется на основе расчетных нагрузок, передаваемых стенами и грунтами. Расчет проводится по сечению, проходящему через край фундаментной стены. А площадь сечения арматуры рассчитывается по формуле:
- M – изгибающие моменты, возникающие в сечениях, Нм;
- Rs – сопротивление арматурной стали растяжению, МПа;
- h0n – рабочая высота сечения, м;
- 0,9 – справочный коэффициент.
Как видно, даже из упрощенного математического выражения, расчет диаметра армирующих элементов довольно сложный и выполнять его должны профильные специалисты.
Расчет количества
Исходим из того, что рассчитывается арматура для ленточного фундамента и, значит, нам надо опираться на величину периметра сооружения. Допустим, строится дача 4 на 6 метров с фундаментным основанием глубиной 40 см. Соответственно вычисляем:
- периметр здания: P = (a + b) × 2 = (4 + 6) × 2 = 20 м;
- длину рабочих стержней из условия создания двухярусного каркаса: Lр.a. = P × 4 = 20 × 4 = 80 м;
- длину поперечных прутов: Lп.а. = 8 × 0.4 = 3.2 м;
- длину вертикальных стержней. При шаге 300 мм на сторону 4 м понадобится 11 шт, на сторону 6 м – 18 шт. Принимая ширину каркаса 35 см, получаем Lв.а. = 29 ×4 × 0.35 = 40.6 м;
- общую длину конструкционных прутов Lк.а. = 3.2 + 40.6 = 43.8 м.
Принимая ширину каркаса 35 см, получаем Lв.а. = 29 ×4 × 0.35 = 40.6 м;Таким образом, для строительства понадобится гладких стержней 44 м. А с периодическим профилем – 80 м.
Разновидности профиля арматуры для фундамента
Выбор диаметра и формы сечения – ключевая задача, сложность которой состоит в способности учесть множественные технологические и технические требования, иногда противоречащие друг другу. Например, опытным путем было доказано, что чем чаще расположены выступы профильной поверхности, больше их пересечений с продольными ребрами и меньше радиус сопряжения, тем хуже сопротивление динамическим нагрузкам, пластичные и антикоррозионные свойства. В то же время периодический профиль улучшает сцепление с бетоном и повышает его трещиностойкость.
Соответственно, наилучшие условия совместной работы бетона и армирующих стержней будут достигнуты при использовании необходимого класса арматурной стали с оптимальным усилием сцепления и наименьшей длиной анкеровки с одновременным обеспечением необходимых механических свойств и высокого предела прочности.
Поэтому стержни с гладким и периодическим профилем используются в разных сферах строительства.
Кольцевой профиль
Арматурная сталь с такой формой поверхности узнаваема по опоясывающим круглый стержень ребрам. Они отходят от продольного выступа симметрично (А-300) или асимметрично (А-400…А-1000), а в поперечном сечении они образуют характерную кольцевидную форму.
Арматурные стержни с кольцевым профилем применяются все реже. Это обусловлено снижением механических свойств из-за повышенной распорности стали в толще бетона и высокими затратами на производство. Сегодня данный профиль активно замещается более оптимальными сечениями и более дешевыми марками арматуры для фундамента, которые к тому же обеспечивают улучшенное сцепление и идентичную зону анкеровки.
Двухсторонний серповидный профиль
Переход от кольцевой формы к двухстороннему серповидному профилю позволил повысить:
- предел выносливости;
- коррозионную стойкость;
- сопротивление статическим нагрузкам.
При этом обеспечивается необходимое сцепление с бетонным раствором. Длина зоны анкеровки и передачи перенапряжений не увеличивается.
Четырехсторонний серповидный профиль
Для минимизации появления трещин и расколов в толще бетона также широко используются стержни с более мягким четырехсторонним профилем серповидной формы. Она была заимствована у производителей Европы, поэтому такой прокат часто называют «европрофилем».
При идентичных с кольцевым профилем параметрах зоны анкеровки, он обеспечивает повышенную площадь сцепления с бетоном и:
- позволяет повысить усилие преднапряжения;
- более стойко сопротивляется растяжению и сжатию;
- максимально сохраняет пластичность стальных стержней.
Способы соединения стержней арматуры
Выбор способа соединения влияет на выбор материала, ведь перед началом строительства надо четко понимать, какая арматура нужна для фундамента возводимого объекта. Если планируется применение сварки, то маркировка выбираемой стали обязательно должна иметь букву «С».
В противном случае даже опытный сварщик не сможет выполнить работу. Если же вы заранее знаете, что будете использовать альтернативный способ фиксации – вязку, то можно купить металл и несвариваемый. Такое решение позволит сэкономить определенную сумму, но потребует значительных физических усилий.
Сварка
В промышленных условиях, а иногда при возведении частных домов и бытовых построек, для сборки арматурного каркаса прибегают к ручной или полуавтоматической электродуговой сварке, при этом стержни располагают внахлест, а сварочное соединение выполняют точечно.
Такой способ создания арматурного каркаса позволяет оперативно выполнить монтажную сборку. Это особенно актуально при больших масштабах работы, да и сварочное соединение отличается прочностью, жесткостью и надежностью. Но при всех достоинствах, сварка сопряжена с дополнительным термическим воздействием на металл, что негативно отражается на пластичности и отчасти на прочности стальных стержней.
Вязка
Когда сварка недоступна или нет специалиста, способного качественно выполнить точечное сварное соединение, а также в тех случаях, когда следует избегать термического воздействия на сталь, многие обыватели и профессиональные строители прибегают к вязке.
Этот механический способ соединения основан на жесткой обвязке каждого места пересечения прутков вязальной проволокой.
Для обеспечения более высокой производительности сегодня этот процесс можно выполнять не с помощью грубой физической силы, а посредством специальных устройств. Тем более что современные модели прекрасно работают даже при минусовой температуре.
P.S.
Итак, теперь вы имеете базовое представление о том для чего и какую арматуру использовать для ленточного фундамента и как можно самостоятельно рассчитать ее необходимое количество. Главное, при закупке материала не забыть учесть, что он отпускается в кратных отрезках. Ну а специалисты продолжают работать над проблемой создания унифицированной арматурной стали, что поможет простому потребителю самостоятельно проектировать несложные сооружения, а строительным компаниям – повысить производительность работ и снизить нагрузку на логистику.
Прочный и надежный фундамент – залог успешного строительства. На нашем сайте вы можете заказать арматуру в необходимом количестве любого размера.
Выбрав свой регион, вы увидите цену и доступность товара. За консультацией обращайтесь к нашим менеджерам по телефону 0800-30-30-70 или пишите в Viber и Telegram.
Мы рады, что вы заинтересовались информацией из нашего блога. И даем согласие на использование материалов для учебных целей или для личного пользования. Однако предупреждаем, что копирование информации для публичного распространения – это нарушения авторского права и других прав интеллектуальной собственности, согласно Бернской конвенции и Закона Украины об авторском праве №3792-XII.
Диаметр арматурных стержней для фундаментной ленты — CemGid.ru
В любой железобетонной конструкции стальной каркас оказывает сопротивление растягивающим нагрузкам, а бетон работает на сжатие. Особое значение армирование имеет для ленточного фундамента мелкого заглубления. Имея небольшую площадь сечения, он должен устоять под весом дома и выдержать разновекторные усилия, возникающие при подвижках грунта и усадке.
Экономить на прокате не стоит, но если грамотно рассчитать размерные параметры и количество, удастся оптимизировать финансовые расходы и затраты времени.
Оглавление:
- Технология упрочнения
- Подбор диаметра прутьев
- Правила расчета

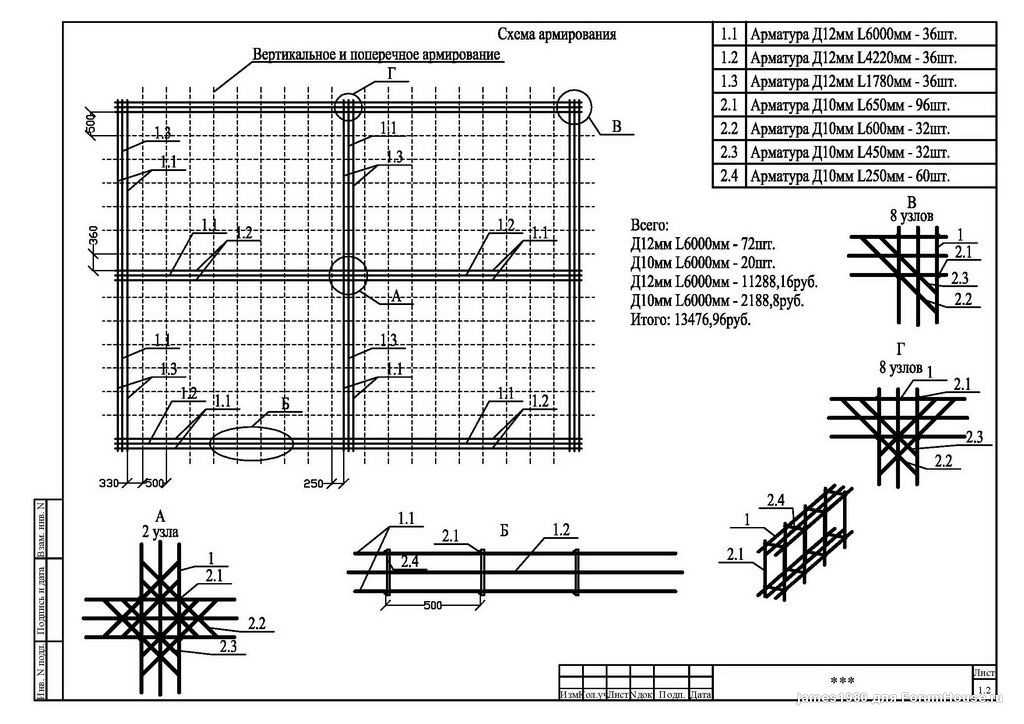

Схема армирования ленточного фундамента

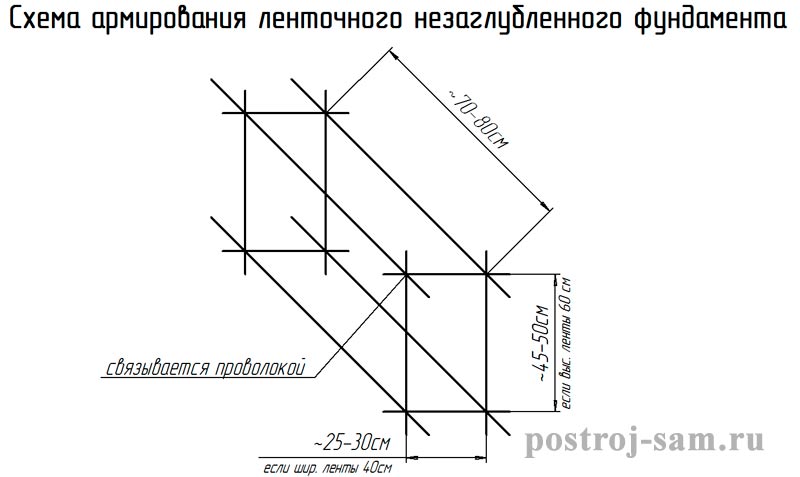

Бетонная лента обычно формируется с закладкой двух поясов. Верхний принимает на себя вес здания, а нижний служит для компенсации изгибающих нагрузок, возникающих при морозном пучении грунта. Количество продольных элементов определяется шириной ленты. В индивидуальном строительстве обычно выбирают один из двух вариантов:
- с четырьмя прутьями (по два в каждом поясе) – если сооружается баня, хозпостройка или небольшой дом в один этаж;
- с шестью (по 3 в поясе) – для двухэтажного частного дома (если монолитное основание шире 0,5 м).
Составляя схему, учитывают следующие рекомендации СНиП 52-101-2003.
1. Интервал между продольными стержнями устанавливается не более 40 см. Оптимальное расстояние до края бетона – от 5 до 7 см. Арматуру не рекомендуется сильно заглублять, равно как и располагать ее близко к грунту во избежание коррозии.
2. Для фундамента одноэтажного дома (если лента высотой не более 1 м) лучше всего подойдет следующая схема: посередине закреплен добавочный продольный элемент, верхний и нижний пояса удалены друг от друга на 0,6-0,8 метра.
3. Поперечные и вертикальные прутья соединяют между собой в одной плоскости, в виде прямоугольников. Допустимое расстояние между ними – от 0,3 до 0,8 метра, для удобства в расчет зачастую берут 0,5 м.

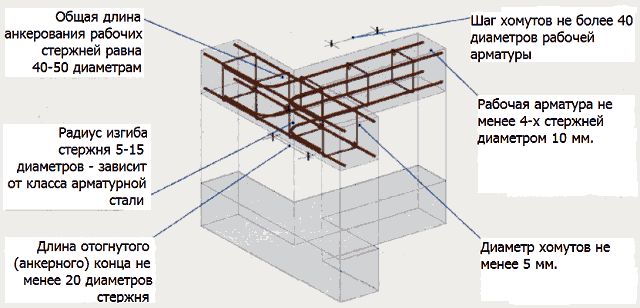

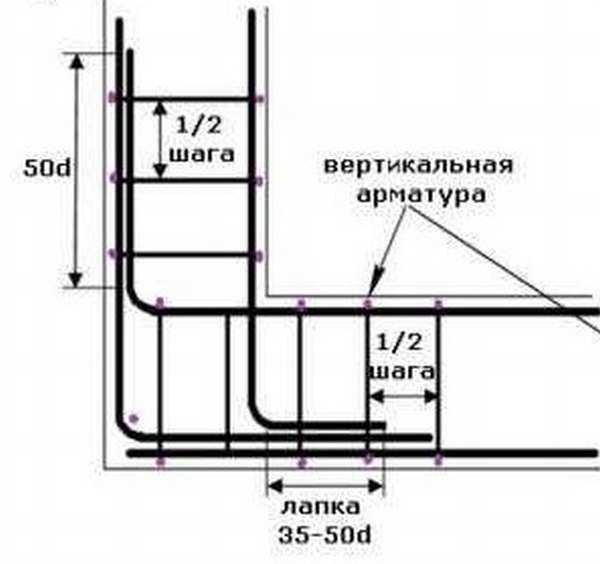

4. Армирование углов ленточного основания имеет свои особенности. Каркас усиливают дополнительными изделиями, загнутыми в виде буквы Г или П, либо загибают продольный ряд. Усиливающие элементы закладывают в верхнем поясе – так, чтобы они выходили в каждую сторону не менее чем на 0,5 м. На угловых участках фундамента стандартного сечения шаг между продольными стержнями сокращается до 25 см.
Требования выполняют, даже если строится баня или сарай (связать металлопрокат в углах проволокой будет недостаточно).
Для изготовления каркаса ленточного фундамента используют стержни двух видов: с периодическим профилем (ребристую) – для продольных линий, гладкие – только в роли монтажных (вертикальных и поперечных). Подбирая диаметр, ориентируются на массивность и назначение сооружения.
| Тип постройки | Минимальный диаметр продольных арматурных прутьев (стальных), мм |
| Летняя кухня, баня | 10 |
| Одноэтажный кирпичный дом | 12 |
| Каменный или кирпичный дом в 2 этажа | 14 |
| Дом на подвижных грунтах или свыше 2 этажей | 16 |

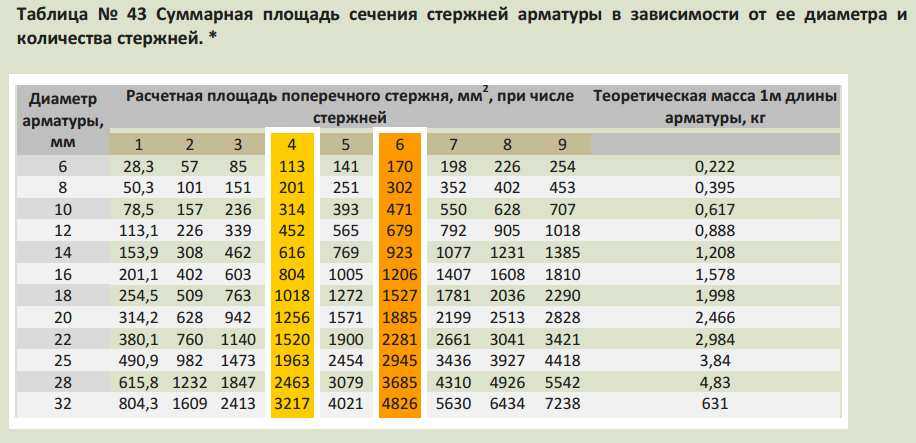

Чтобы более точно определить диаметр, желательно рассчитать его по методике СНиП 52-101-2003. Согласно строительным нормам, общая площадь сечения продольных прутьев должна быть не менее 0,1 % площади поперечного сечения фундамента.
И второе условие: если лента имеет суммарную длину менее 3 м, минимальный размер продольных элементов составляет 10 мм. Соответственно, при длине более 3 м армирование выполняется 12-миллиметровыми изделиями.
Для примера предлагается выполнить расчет диаметра продольных стержней для фундамента под кирпичный дом в один этаж. Бетонная лента имеет ширину 40 см, высоту 80 – значит, площадь ее сечения равна 3200 см2, а площадь сечения проката должна быть не менее 3,2 см2. Чтобы не терять время на вычисления, готовую площадь сечения выбирают из таблицы.
При ширине ленты 40 см применяется схема в 4 изделия, поэтому в соответствующем столбце находят значение площади чуть больше расчетного – 4,52 см2. В левом столбце выбранной строки указано число 12 мм – арматура такого диаметра для ленточного фундамента с заданными габаритами будет оптимальной. Если упрочнение выполняется в 6 линий, значение площади ищут в столбце с 6 стержнями.
Продольные элементы каркаса должны быть одного диаметра.
Если вынужденно используются прутья разного сечения, в нижний пояс монтируют те, у которых диаметр больше.Диаметр вертикальной и поперечной арматуры для фундамента выбирается в интервале от 6 до 10 мм согласно таблице. Допустимы как ребристые, так и гладкие профили.
| Высота сечения ленточного основания | Минимальный диаметр арматуры, мм | ||
| вертикальной | поперечной | ||
| Менее 80 см | 6 | 6 | |
| Более 80 см | строение в 1,2 этажа | 8 | 6 |
| дом от 3 ярусов | 10 | 6 | |
Расчет количества арматуры
После того, как подобрана схема расположения и выбран диаметр, следует посчитать суммарную длину каждого профиля. Лучше приобретать длинномерные стержни со стандартным размером 11,7 м – так получится меньше связок и нахлестов.
Предположим, армируется ленточный фундамент для дома с габаритами 8х10 м и двумя внутренними стенами по 8 м.
Лента в поперечном сечении имеет габариты 40х80 см. Схема – 2 слоя по 2 продольных прута диаметром 12 мм. Укрупненный расчет ведут в таком порядке:
1. Находят общую длину ленты. Поскольку она проходит под всеми стенами, суммируют их длину: 8 х 4 + 10 х 2 = 52 м.
2. Считают длину продольных стержней (их 4): 52 х 4 = 208 м.
При расчете необходимо учесть дополнительный метраж на стыковку. Арматуру связываю с нахлестом, величина которого должна быть не менее 30 диаметров. В нашем случае это 12 х 30 = 360 мм = 36 см. Чтобы посчитать точное число стыков, начертив в масштабе схему реального расположения стержней. Чтобы упростить задачу, к уже подсчитанной длине прибавляют 15% – этого запаса вполне достаточно для стыков и вязки углов. 208 + 208 х 0,15 = 239,2 м.
3. Определяют, сколько нужно для фундамента вертикальных и поперечных прутьев диаметром 8 мм (таблица 3). Учитывая рекомендации СНиП, стороны образованного с их помощью прямоугольника будут: 40 – 10 = 30 см и 80 – 10 = 70 см.
На каждый прямоугольник уйдет 0,3 х 2 + 0,7 х 2 = 2 м.
Чтобы не усложнять определение количества этих перемычек в каркасе ленточного основания, рациональнее всего набросать схему их расположения с шагом 0,5 м. Учитывают, что на внешних углах и в местах пересечения стен будет стоять по 2 перемычки. Допустим, согласно схеме, получилось по 20 прямоугольников на каждой 10-метровой стороне. Кроме того, на каждую из 3 частей стены 7,2 м (8 – 0,4 х 2) приходится по 15 перемычек. Всего их будет: 20 х 2 + 15 х 3 = 85 штук. Тогда длина арматуры диаметром 8 мм составит 2 х 85 = 170 м.
Часто при раскрое остаются обрезки малой длины, использовать которые невозможно. Чтобы по этой причине не пришлось докупать недостающий материал, лучше изначально добавить к расчетному количеству по 10% и округлить до ближайшего целого числа. Исходя из вышеизложенного, для рассматриваемого фундамента понадобится 270 м арматуры диаметром 12 мм и 180 м диаметром 8 мм.
Бетонная конструкция, фундамент здания, арматурная сетка/армирующая сетка из стальных стержней/армирующая проволочная сетка для бетона
Арматурная сетка для бетонных конструкций / армирующая стальная сетка / проволочная сетка для армирования бетона
Краткие сведения
Материал :1)Ребристая арматура из холоднокатаной стали
2)Холоднокатаная стальная круглая арматура
3)Ребристая арматура из горячекатаной стали
Диаметр провода : 2 мм-12 мм
Отверстие сетки : 5*5см, 10*10см, 10*20см, 20*20см, 10*30см, 30*30см и т.д.
Ширина : 2200 мм, 2300 мм, 2400 мм
Длина : 5800 мм, 6000 мм или согласно вашему требованию
Цвет : серебристый, черный
Применение : Строительство
Особенность : Прочная сварная точка.
Защита от эрозии, старения, защиты от солнечных ожогов.
Возможность поставки : 15000 штук в месяц
Время выполнения : 7-30 дней (зависит от вашего количества)
Детали упаковки :1）В полиэтиленовой пленке на поддоне (менее 2 тонн на поддоне)
2) Просто оптом и в контейнере 3) По вашему запросу
| Спецификация армирующей сетки | ||||
| Диаметр провода (мм) | Диафрагма (мм) | Ширина (м) | Длина | |
| Дюйм | мм | |||
| 2,0 мм-3,2 мм | 1 дюйм | 25,4 | 0,914 м-1,83 м | Согласно требованию |
| 2,0 мм-4,5 мм | 2″ | 50,8 | 0,914 м-2,75 м | |
| 2,0 мм-6,0 мм | 3″ | 70,2 | 0,914 м-2,75 м | |
| 2,0 мм-6,0 мм | 4″ | 101,6 | 0,914 м-2,75 м | |
| 2,0 мм-6,0 мм | 5 дюймов | 127 | 0,914 м-2,75 м | |
| 2,0 мм-6,0 мм | 6 дюймов | 152,4 | 0,914 м-2,75 м | |
| 2,0 мм-6,0 мм | 7 дюймов | 177,8 | 0,914 м-2,75 м | |
| 2,0 мм-6,0 мм | 8 дюймов | 203,2 | 0,914 м-2,75 м | |
Приложение
Упаковка
ПРЕДЫДУЩАЯ：Сварная сетка из нержавеющей стали 304 316L СЛЕДУЮЩИЙ：Сварная сетчатая панель из стальных стержней
Площадь арматуры | размер бара | вес бара | для различных стандартов
Перейти к содержимому
by Prasad ·
Площадь арматурного стержня является стандартным значением и должна соответствовать требованиям норм проектирования.
Поскольку поставщик может изменять свойства армирования по своему желанию, для него существуют предельные значения.
В соответствии с британскими стандартами можно использовать следующую таблицу площадей арматурных стержней. Он указывает диаметр стержня, площадь арматурного стержня, площадь арматурного стержня в зависимости от количества стержней и т. д.
В соответствии с европейскими стандартами будет использоваться та же детализация арматуры.
Британская/европейская таблица арматурных стержней
В приведенной выше таблице указан вес арматурного стержня на метр длины.
Кроме того, площадь арматурных стержней можно получить из следующей таблицы в зависимости от расстояния между стержнями.
Приведенная выше таблица будет очень полезна при разработке дизайна. Когда мы знаем площадь арматурного стержня из проекта, мы можем выбрать диаметр стержня и расстояние между арматурами.
Дополнительную информацию об усилении можно найти в статье Арматура – Руководство по проектированию и изготовлению .
В разных странах используются разные обозначения штрихов.
Таблица размеров стержней США с площадью арматурных стержней
Используются следующие размеры стержней и площади арматурных стержней.
| Имперские размеры Размер бара | Метрический размер бара размер (мягкий) | Linear Mass Density | Nominal diameter | Nominal area | |||
| lb ⁄ ft | kg ⁄ m | (in) | (mm) | (in²) | (mm²) | ||
| #2 | No.6 | 0.167 | 0. 249 | 0.250 = 2 ⁄ 8 = 1 ⁄ 4 | 6.35 | 0.05 | 32 |
| #3 | No.10 | 0.376 | 0.560 | 0.375 = 3 ⁄ 8 | 9.53 | 0.11 | 71 |
| #4 | No.13 | 0.668 | 0.994 | 0.500 = 4 ⁄ 8 = 1 ⁄ 2 | 12.7 | 0.20 | 129 |
| #5 | No.16 | 1.043 | 1.552 | 0.625 = 5 ⁄ 8 | 15.9 | 0.31 | 200 |
| #6 | No.19 | 1.502 | 2.235 | 0.750 = 6 ⁄ 8 = 3 ⁄ 4 | 19.1 | 0.44 | 284 |
| #7 | No.22 | 2. 044 | 3.042 | 0.875 = 7 ⁄ 8 | 22.2 | 0.60 | 387 |
| #8 | No.25 | 2.670 | 3.973 | 1.000 = 8 ⁄ 8 | 25.4 | 0.79 | 510 |
| #9 | No.29 | 3.400 | 5.060 | 1.128 ≈ 9 ⁄ 8 | 28.7 | 1.00 | 645 |
| #10 | No.32 | 4.303 | 6.404 | 1.270 ≈ 10 ⁄ 8 | 32.3 | 1.27 | 819 |
| #11 | No.36 | 5.313 | 7.907 | 1.410 ≈ 11 ⁄ 8 | 35.8 | 1.56 | 1,006 |
| #14 | No.43 | 7.650 | 11.384 | 1.693 ≈ 14 ⁄ 8 | 43. 0 | 2.25 | 1,452 |
| #18 | No.57 | 13.60 | 20.239 | 2.257 ≈ 18 ⁄ 8 | 57,3 | 4,00 | 2 581 |
Для канадских стандартов используются другие обозначения.
Канадская гистограмма
В следующей таблице указаны размеры канадских стержней и площадь арматурных стержней.
| Metric bar size linear linear | Linear Mass Density (kg/m) | Nominal diameter (mm) | Cross- sectional Area (mm²) |
| 10M | 0.785 | 11.3 | 100 |
| 15M | 1.570 | 16.0 | 200 |
| 20M | 2.
|
