Стеклопластиковая арматура для фундамента 3-х этажного дома в поселке Песочное

В мае-июле 2012 года в поселке Песочное Ленинградской области компанией «Велокс-СПб» был построен 3-х этажный коттедж. Строительство велось с использованием композитной стеклопластиковой арматуры. Стеклопластиковая арматура применялась в фундаменте, а также при армировании бетонных стен, заливавшихся по монолитной технологии в несъемную опалубку «VELOX». Фундамент заливался в виде плиты площадью 170 м.кв. Для армирования фундамента применялась композитная стеклопластиковая арматура диаметром 10 мм. Плита фундамента имела трехслойное армирование. Для устройства трехслойного арматурного каркаса плиты фундамента с ячейкой 200 х 200 мм понадобилось 5100 метров погонных стеклопластиковой арматуры с диаметром 10 мм.

Выпуски из плиты фундамента производились стальной арматурой класса А3 с диаметром 14мм. Стены дома возводились методом заливки бетона в несъемную опалубку «VELOX» Вертикальное армирование стен производилось с использованием стальной арматуры класса А3 диаметром 14 мм, горизонтальное армирование стен производилось с использованием стеклопластиковой композитной арматуры диаметром 12 мм.

Мы собрали фотографии с этой стройки в фотогалерею под названием «Стеклопластиковая арматура в фундаменте»

В 2012 году стеклопластиковая арматура для фундамента применялась не так часто, как сейчас. Для привлечения клиентов нам приходилось идти им навстречу, предоставляя возможность размещения специального заказа на изготовление арматуры. Под специальным заказом подразумевается запрос на изготовление арматуры определенного диаметра в виде хлыстов определенной, нестандартной длины! Кто-то возможно скажет: «Ну и что тут такого?» На практике такая возможность сильно экономит время и деньги заказчика.

Экономия времени и денег заключается в том, что клиент может заказать набор арматурных хлыстов любой длины, используемой в его конструкции. Таким образом, после доставки ему не придется тратить время на сращивание отдельных хлыстов до требуемой длины (какой бы большой она не была). Так же, покупателю не придется нести затраты из-за отходов, образующихся при обрезании излишней длины, как это бывает при работе с хлыстами стандартных длин.

В случае со стальной арматурой такое невозможно в принципе!

Панорама

На карте

3-х этажный дом в поселке Песочное

Карта загружается. Пожалуйста, подождите.


Невозможно загрузить карту — пожалуйста, активируйте Javascript!
→ подробная информация

3-х этажный дом в поселке Песочное 60.120442, 30.159466

Обвязка фундамента стеклопластиковой арматурой: как правильно, фото, видео

Новые строительные материалы, в числе которых и стеклопластиковая арматура (СПА), очень медленно вытесняют старые, проверенные десятилетиями материалы. Все привыкли, что в железобетоне должная быть стальная арматура, о полной замене которой в масштабном строительстве речь пока не идёт. Однако для строительства фундаментов малоэтажных зданий гораздо выгоднее использовать композитные стержни, так как при меньшей цене и весе они могут выдерживать те же самые нагрузки. В чём достоинства такой замены, и как вязать стеклопластиковую арматуру для фундамента, будет рассказано в этой статье.

Стеклопластиком называется вид композиционного материала из термопластичного полимера, наполненного волокнами стекла или кварца. Основными преимуществами являются:

  • малый удельный вес;
  • высокая коррозионная стойкость;
  • прочность на разрыв, не уступающая стали.

До недавних пор стеклопластики использовались преимущественно в космической и авиационной технике, но теперь, когда создана технология пултрузии (формирование неметаллической рельефной арматуры методом протяжки), появилась возможность и для широкого применения в строительстве.

Бетонный цоколь по монолитной плите

  • Существуют различные вариации композитов, в том числе и комбинированных, но одним из самых доступных является стеклопластик. По сравнению с металлом он дороже, это если сравнивать цену за тонну. Но учитывая малый вес, погонных метров композитной арматуры в этой тонне (если сравнивать одинаковые диаметры) будет в пять раз больше. А значит, и по цене выгоднее.
  • Как и стальная, арматура из стеклопластика предлагается в виде тонких и толстых стержней, стержневых карт и кладочных сеток. Для подбора арматуры по диаметру производятся такие же расчёты, как и для стальной, но всегда получается, что диаметр СПА может быть на одну ступень ниже. То есть, вместо металлической арматуры АIIID12 можно использовать стеклопластиковые стержни диаметром 10 мм – и вот почему.
  • Модуль упругости, это усилие, которое надо приложить, чтобы растянуть материал на определённое расстояние. У композитной арматуры модуль ниже почти в 5 раз, чем у стальных стержней. Но величина эта постоянна, тогда как у стали она зависит от нагрузок и температуры окружающей среды.
  • Есть ещё такой показатель, как предел прочности. Это предельная нагрузка, после которой материал полностью разрушается. У стальной арматуры он равен 400 Мпа, а вот у композиционной – не менее 1200 Мпа. У самого бетона эти цифры несопоставимо меньше, поэтому при пиковых нагрузках он разрушается первым, после чего в работу включается предел прочности арматуры.
  • Чем он выше, тем большую нагрузку сможет выдержать тот же фундамент. Выходит, что конструкция, армированная стеклопластиком, будет держаться в три раза дольше. Но учитывая большую эластичность стеклополимерного композита, конструкция при этом существенно провиснет, из-за чего бетон будет сильнее растрескиваться.
  • Чтобы найти золотую серединку, расчёт арматуры для фундамента должен производиться специалистом. При условии правильного подбора диаметров и шага элементов каркаса, стеклопластик может служить гораздо дольше из-за отсутствия коррозии.

В случае с фундаментами способность стеклопластика к более сильному прогибу особого значения не имеет, так как лента или плита всей площадью опирается на грунт. Это не то, что плита перекрытия или балка, которая имеет всего две точки опоры. Фундамент должен продемонстрировать высокую прочность, а с этим у армированной стеклопластиком фундаментной конструкции проблем точно не будет.

Главным конкурентом стеклопластиковой арматуры является стальная, поэтому именно с ней и надо сравнивать технические характеристики:

Характеристика арматуры Ед. изм. Стеклопластик Металл
Максимальная прочность на разрыв (чем больше, тем лучше) МПа 1600 690
Модуль упругости (чем больше, тем лучше) МПа 56000 200000
Относительное удлинение (чем меньше, тем лучше) % 2,2 25
Коэффициент теплопроводности (чем меньше, тем лучше) Вт/м*С 0,35
46
Коррозионная устойчивость   Не подвержен коррозии Подвержен коррозии
Коэффициент теплового расширения (чем меньше, тем лучше) 10-6 С продольно 8-10 11,7
Коэффициент теплового расширения (чем меньше, тем лучше) 10-6 С поперечно 22 11,7
Устойчивость к излому   Низкая Высокая
Электропроводность   Диэлектрик Проводник
Оптимальное восприятие температур Градус Цельсия -60…. .+90 -200…..+750
Способы вязки арматуры   Хомуты, вязальная проволока, фиксаторы Сварка, вязальная проволока
Возможность изготовления гнутых элементов в условиях стройки   нет есть
Способность пропускать электромагнитные волны   Да Нет
Экологичность   Малый процент токсичности Нетоксичен

Композитная арматура может иметь различное назначение, и в том числе бывает специально предназначена для усиления бетонных конструкций. Как и стальная, она изготавливается гладкой и рифлёной, и продаётся в виде стержней или сетчатых карт. Для конструкций ленточного типа можно приобрести и готовый каркас для фундамента из стеклопластиковой арматуры.

Чтобы не нарваться на дешёвую подделку, покупать всё это нужно либо непосредственно у производителя, либо у официального дилера.

У контрафактной арматуры может быть некачественная заливка витков, бывает более низкая или неравномерная плотность навивки стекловолоконного жгута (ровинга).

Но прежде, чем купить материал, нужно правильно его рассчитать, поэтому рассмотрим, как это делается на примере небольшого фундамента размером 6*6 м.

В плитном фундаменте не может использоваться арматура диаметром меньше 6 мм, если она стеклопластиковая, и она должна быть только профилированная. Ориентироваться надо на плотность грунта и вес строения. Минимальный диаметр арматуры можно взять, если постройка, к примеру, лёгкая каркасная, а грунт прочный. Если же дачный дом или гараж строится из каменных материалов, лучше взять пруты или сетку диаметром 10 мм.

При размере ячейки сетки 200 мм, количество прутков, укладываемых в одном направлении, составит 31 штуку — соответственно, 62 стержня на один уровень. Всего уровней два, поэтому нам понадобится 124 шестиметровых прутка, в метрах это будет 744.

Для соединения верхних и нижних сеток можно использовать обрезки той же арматуры. Учитывая, что пруты укладываются 31 на 31, всего получится 961 соединение. При толщине плиты 200 мм, за минусом толщины защитных слоёв (по 50 мм с каждой стороны), длина соединительных прутков составит 100 мм, или 0,1 м. Умножив её на количество соединений, получим 96,1 метр. Чтобы получить общую длину арматуры на плиту, надо суммировать 744 и 96,1. Округляем до целого числа, и в итоге получаем 841 м.

Теперь посчитаем количество необходимой проволоки, что может зависеть от схемы вязки. Обычно сначала связывают прутки нижнего пояса, после чего к ним присоединяют вертикальные элементы, которые будут соединять нижнюю сетку с верхней.

Схемы вязки арматуры

Чтобы произвести одно соединение, в среднем требуется 0,3 м проволоки. В одном уровне у нас 961 соединение, а в двух (снизу и сверху) – 1922. Путём умножения длины одного куска проволоки на их количество, получаем общую длину 576,6 м.

Стеклопластиковую арматуру можно – и даже более удобно, вязать не проволокой, а пластиковыми стяжками, используемыми обычно для связки проводов. Так как они продаются штучно, их количество будет соответствовать количеству соединений на каркасе.

Вязка пластиковыми стяжками

Как вариант, можно использовать специальные соединительные хомуты. Есть и такие, которые одновременно выполняют функцию подставки, обеспечивающей нужную толщину защитного слоя бетона.

Хомуты для соединения композитной арматуры

Отличительным свойством ленточной конструкции является её высота, которая всегда больше ширины. Лента лучше, чем плита работает на изгиб, поэтому диаметр арматуры здесь может быть меньше. В ней тоже делается два пояса армирования, только соединяются уровни чаще не короткими прутками как в плите, а гнутыми П-образными элементами.

Расчёт армирования производится в таком порядке (просчитаем всё тот же фундамент 6х6 м с одной внутренней стеной):

  1. На подставки продольно укладывают более толстые рифлёные стержни (для одноэтажного дома можно брать диаметром 8 мм). Их при ширине ленты в 30-40 см будет всего по паре снизу и сверху.
  2. Соединяющие их вертикальные стержни нагрузку не несут, а потому могут быть гладкими, без спиральной навивки – диаметр 6 мм.
  3. При общей длине ленты 30 м, армируемой в 4 ряда, расход основной (продольной) арматуры составит 120 м.
  4. Хомуты или вертикально-поперечные прутки устанавливаются через 0,5 м. Допустим, сечение ленты составляет 0,3*0,7 м, при котором на одно соединение будет уходить 1,6 м арматуры диаметром 6 мм. Всего секций перевязки образуется 61 — умножив эту цифру на 1,6, мы получим общую длину арматуры 97,6 м.
  5. Каждая секция каркаса, связанная поперечной арматурой, имеет 4 соединения. Всего 4х61=244 соединения. Столько нужно хомутов или стяжек, если использовать для вязки их.
  6. Если 244 умножить на 0,3 м, мы получим расход проволоки — 73,2 м.

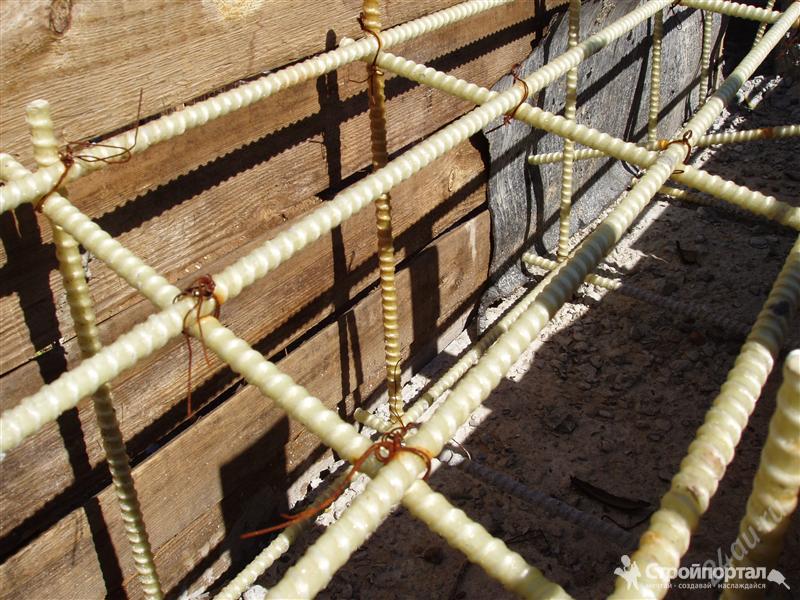

Обвязка фундамента стеклопластиковой арматурой

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

При вязке каркаса можно уменьшить диаметр арматуры, но при этом придётся увеличить количество продольных стержней. Можете просчитать оба варианта по цене и выбрать тот, который окажется наиболее выгодным.

Столбчатый фундамент работает не на изгиб, а на сжатие, так как рабочая арматура располагается не горизонтально, а вертикально. В таком положении она работает в облегчённом режиме, поэтому брать ребристые стержни можно диаметром 6 мм. По горизонтали монтируются гладкие прутки диаметром 4-5 мм, которые должны связать рабочую арматуру в пространственный каркас.

Форма каркасов для бетонного фундаментного столба

В зависимости от формы и размеров сечения столба, в каркасе могут присутствовать 2, 3 или 4 пояса рабочей арматуры. Для армирования столбов длиной 2 м и диаметром 0,2 м, обычно делают каркас прямоугольной формы из 4-х, связанных поперечной арматурой продольных прутков. Диаметры – 10 и 6 мм, с перевязкой в четырёх местах.

В таком случае, на один столб уйдёт 2*4=8 м основной арматуры, и 0,4*4=1,2 м перевязочной арматуры. Останется только умножить эти цифры на количество столбов, и вы получите общую длину стержней. На каркасе столба 4 пояса, в которых имеется по 4 соединения. Перемножив эти цифры, получаем 16 точек перевязки. Если вязать будете не стяжками, а проволокой, умножьте её расход 0,3 м на 16. Всего получится 4,8 м вязальной проволоки на один столб.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Арматура для ростверка считается по аналогии с конструкцией ленточного типа.

Каркас ростверка, обвязывающего столбы

Речь о том, как правильно вязать пластиковую арматуру для фундамента, пойдёт в следующей главе.

Перед тем, как вязать пластиковую арматуру для фундамента, желательно посмотреть видео. Однако это не отменяет наличия чертежа, в котором будут чётко обозначены все элементы каркаса и указаны расстояния между ними. Соответственно, на основании этого чертежа и должны отрезаться пруты рабочей и поперечной арматуры.

Вязать каркас для фундаментной ленты удобнее укрупнёнными блоками, которые затем опускаются в опалубку и привязываются друг к другу. При структурировании каркаса плиты, вяжут сначала сетку нижнего уровня, к ней фиксируют вертикальные перемычки, а затем уже приступают к формированию верхнего ряда.

  • В любом случае, вязка начинается с нижнего яруса, с продольных стержней. Их предварительно раскладывают на земле или на фиксаторах, отмечая маркером места перевязки с поперечными элементами.
  • Если вязка СПА производится проволокой, то процесс ничем не отличается от вязки обычной стальной арматуры. Для этого вам нужен крючок для вязки и ножницы по металлу.
  • Кусок проволоки длиной 30 см складывается пополам затем, чтобы образовалась петля. Огибаете ею место соединения двух прутьев, продеваете крючок в петлю и, протянув в неё свободный конец, делаете скрутку.

    Как связать стеклопластиковую арматуру для фундамента проволокой

    Мнение эксперта
    Виталий Кудряшов

    строитель, начинающий автор

    Важно: В процессе работы необходимо следить, чтобы прутья при перевязке образовывали прямой угол.

  • Особого внимания требуют углы каркаса. Гнуть стеклопластиковую арматуру в условиях стройки нельзя, поэтому нужно заранее запастись готовыми П-образными элементами (на пересечении стен могут использоваться Г-образные хомуты). Основные варианты соединений показаны ниже.

Угловое соединение

В последнее десятилетие композитная арматура стала весьма востребованной в малоэтажном строительстве. Она отлично подходит для армирования фундаментов, так как расчётное сопротивление растяжению у СПА в 3 раза выше, чем у стальных стержней. Композит лучше сохраняет свою форму при повышении температуры и практически не поддаётся деформированию, а благодаря меньшему весу стержней снижается и масса монолита. Полимеры не способны увлажняться, а потому не подвержены коррозии. Вывод напрашивается сам: конструкция, армированная стеклопластиком, прослужит гораздо дольше металлической.

Фундамент из стеклопластиковой арматуры: правила армирования

Стеклопластиковая арматура – современная альтернатива арматурной стали. Представляет собой стержни, изготовленные из термореактивных смол и стекловолокон. Стержни могут иметь поверхность периодического профиля или условно гладкую. В первом случае на основу наматываются стеклянные волокна, пропитанные смолами. Во втором – на поверхность наносится песчаная посыпка. Оба типа стеклопластиковых стержней отличаются хорошим сцеплением с бетонной смесью.

Можно ли использовать стеклопластиковую арматуру для устройства фундаментов

Пруты изготавливаются в диапазоне диаметров 4-32 мм. Наиболее популярны изделия диаметрами 6, 8, 10 мм.

Характеристики стеклопластиковых стержней:

  • Небольшой удельный вес и продажа материала бухтами значительно облегчают его транспортировку и монтаж.
  • Устойчивость к коррозии. Благодаря этому свойству, стеклокомпозитные пруты могут эксплуатироваться в контакте с агрессивными средами без дополнительных антикоррозионных мероприятий.
  • Никий коэффициент теплопроводности. При укладке арматурных стержней в бетонных конструкциях, которые дополнительно защищаются теплоизоляционными материалами, эта характеристика не принципиальна.
  • Отсутствие электропроводности. При строительстве жилых зданий это свойство особой роли не играет. Более того, в некоторых железобетонных конструкциях делают специальные выводы из арматуры для устройства молниезащиты или в качестве элемента заземлительного контура.

Использование этого строительного материала для армирования фундаментов имеет ограничения из-за ряда свойств, среди которых:

  • Невозможность согнуть стержни самостоятельно на месте строительства. Это можно сделать только в производственных условиях. Выход – выполнить угол путем связывания стержней стальной вязальной проволокой или хомутами.
  • Слабая устойчивость к повышенным температурам.
  • Низкая прочность на излом и слабая устойчивость к растягивающим нагрузкам. Для армирования плит перекрытия и балок стеклокомпозитные стержни однозначно не используют.
  • Небольшой опыт армирования фундаментов композитной арматурой и слабая нормативная база. Достоверные сведения о длительной эксплуатации этого материала отсутствуют. Элементы композитов подвержены «старению», поэтому спрогнозировать их поведение в долгосрочной перспективе невозможно.

Многие инженеры-строители считают, что применение стеклопластиковой арматуры для армирования фундамента оправдано только в тех случаях, когда важны теплопроводность и диэлектрические свойства.

Устройство ленточного фундамента со стеклопластиковой арматурой

Для сооружения плитных фундаментов под тяжелые здания стеклокомпозитная арматура не используется. Такие стержни могут применяться только при строительстве ленточных фундаментов. Но и в этом случае рекомендуется проведение тщательных инженерных расчетов с учетом запланированных нагрузок на основание дома, характеристик грунта и близости грунтовых вод к поверхности. При близком расположении подземных вод, наличии пучинистых, просадочных почв рекомендуется использовать стальную арматуру. Даже опытный проектировщик не всегда сможет точно определить целесообразность применения композитного армирующего материала для фундамента из-за отсутствия соответствующих СП и СНиПов.

Как правильно армировать ленточный фундамент стеклопластиковой арматурой?

Технология зависит от типа основания. Ленточные фундаменты разделяют на два типа – Т-образный (с подошвой) и прямоугольный. В фундаменте Т-образной формы его стенка работает на сжатие, поэтому в нее может укладываться стеклокомпозитная арматура. При устройстве подошвы рекомендуется использовать арматурную сталь. Фундаменты с прямоугольным поперечным сечением работают в основном на сжатие, поэтому для них армирование стеклопластиковыми стержнями разрешено.

Как вязать стеклопластиковую арматуру для ленточного фундамента?

Для связывания полимерных арматурных стержней используют:

  • Вязальную проволоку. Специальная отожженная проволока толщиной 0,8-1,2 мм не теряет свои характеристики даже при многократном скручивании.
  • Пластиковые хомуты. Удобны в использовании, не требуют особых навыков. Их недостаток – отсутствие гарантии сохранения целостности при заливке арматурного каркаса бетонной смесью.
  • Пластиковые клипсы. Специальные изделия, изготовленные из высокопрочных полимерных материалов. Обеспечивают надежную фиксацию арматурных стержней.

Наиболее приемлемые области применения стеклопластиковой арматуры: армирование кладки из пено- и газобетонных блоков, укрепление береговых линий, отмосток, дорожных покрытий.

Композитная арматура для фундамента – ТПК Нано-СК

В настоящее время активно изобретают новые строительные материалы. Интерес к ним возникает как у квалифицированных специалистов, так и у потребителей. Композитная арматура совсем недавно вторглась на рынок, поэтому полномасштабные ее исследования еще не проводились. Однако покупатели должны знать об ее качественных характеристиках. С этой целью они отталкиваются от отзывов профессионалов, которые на практике испытали композитную арматуру для фундамента.

Особенности арматуры

Качественный и прочный фундамент обязательно должен включать каркас на основе металлических стержней. В таком случае этот каркас отвечает  за одинаковое распределение нагрузки, повышает прочность конструкции и бетона. Чаще всего используют стальную арматуру, но сталь имеет существенный недостаток – она окисляется, за счет чего ржавеет. Устойчивость конструкции в итоге уменьшается.

Была разработана альтернатива стальной арматуре – композитная арматура. Ее также называют пластиковой. В ее состав входит основа, полимерные добавки и связующее вещество. Выделяют несколько видов основы:

Производится из расплава неорганического стекла.

Изготавливается из полимерных волокон. Внешне это напоминает всем знакомый капрон.

Получается из вулканических пород, которые прошли термическую обработку. Такую основу также активно используют при производстве минеральной ваты.

Изготавливаются из специализированных веществ. Они практически полностью состоят из углерода без примесей. На заключительных этапах производства они проходят термообработку.

Полимерные добавки и связующее вещество – это дополнительные компоненты. Последующие характеристики будут обуславливаться видом основы. К примеру, из стеклопластика получается самая слабая арматура, монтировать ее в фундамент не рекомендуется. Из представленных видов самой сильной арматурой считается та, что выполнена из углепластика.

Разновидности

Различают две разновидности композитной арматуры:

  • С периодическим профилем;
  • С песчаной обсыпкой.

Первая разновидность представляет собой обмотку по спирали с помощью тонкого волокна. Поверх обязательно наносится защитная смола. Вторая разновидность подразумевает нанесение на поверхность тонкого слоя песка. Такая технология обеспечивает плотное прилипание бетона к арматуре.

Преимущества и недостатки

Композитная арматура для фундамента: Перечень преимуществ

  • Устойчивость к коррозии;
  • Устойчивость к процессу гниения;
  • Устойчивость к воздействию агрессивных веществ различной природы;
  • Устойчивость к воздействию влаги;
  • Простота монтажа;
  • Отсутствие проводимости электричества;
  • Малый вес;
  • Легкость транспортировки.

К недостаткам можно отнести:

  • Чрезмерная пластичность, в результате во время монтажа арматура может сдвигаться;
  • Неустановленные сроки службы;
  • Малый показатель прочности на разрыв и растяжение;
  • Высокая цена;
  • Неэкологичность;
  • Нельзя сформировать кривые и угловые конструкции.

Композитная арматура для фундамента рекомендуется специалистами к использованию в следующих областях:

  • Возведение несущих элементов;
  • Возведение каркасов для небольших пристроек, теплиц;
  • Дорожных работах – формировании тротуара, дорог и прочего;
  • Для упрочнения стяжки.
Отзывы специалистов

«Мои клиенты часто задают мне вопросы о композитной арматуре. Чаще всего вопросы касаются использования пластиковых стержней для фундамента. Самостоятельно изучив материалы, и даже опробовав их, могу заключить, что все зависит от области и цели использования.

Например, использовать пластиковые стержни в основании здания бесполезно. Могу сделать единый вывод: композитная арматура не рентабельна, в основном приводит к снижению прочности конструкции. Поэтому вы можете использовать представленную продукцию под фундамент теплицы или ангара. А вот упрочнять фундамент частного или высотного дома не стоит».  Андрей, Москва

«У меня есть своя строительная фирма, которая специализируется на возведении домов на основе ячеистых бетонов. Наша компания имеет большой опыт работы с пластиковыми стержнями. Однако мы используем их не для укрепления фундамента, а для армирования стен. С такой арматурой легко работать. Она легкая, просто монтируется, разделывается обычным ножом. Наша технология заключается в том, что через каждые 4 ряда устанавливается армопояс. При этом подкровельный армоблок мы все равно изготавливаем из металла, так прочнее.  Такой схеме мы следуем уже ни один год, пока нареканий не наблюдалось. И все же я советую не использовать композитную арматуру для укрепления фундамента».  Александр, Нижний Новгород

«Расскажу свой опыт использования композитной арматуры. Использовала ее под фундамент небольшой бани. Конкретно использовалась стеклопластиковая арматура. Несмотря на то, что само строение небольшое, уже через полгода стали заметны изменения в нижней части. По самой бетонной ленте появилось большое количество трещин разных размеров. Кроме того, дверь начала с трудом открываться. Полагаю, здание стало проседать. Честно говоря, повелась на рекламу. Теперь буду более бдительной. Сейчас поздно что-то менять, поэтому буду сшивать места трещин с помощью металлических полос, попытаюсь усилить конструкцию балками». Анна, Архангельск.

на чем держится бетон — Реальное время

Какая бывает арматура

Без арматурного каркаса невозможна ни одна монолитная бетонная конструкция. Прочность, устойчивость к деформациям — все это обеспечивается именно арматурным каркасом. За много десятилетий все привыкли к тому, что арматура — это металлические прутья или проволока. Не так давно на рынке появилась композитная арматура — стеклопластиковая или стеклобазальтовая, под нее даже разработан свой собственный свод правил — СП 295.1325800.2018 «Конструкции бетонные армированные полимерной композитной арматурой». Разбираемся, в чем различия между этими двумя типами арматуры и в чем заключаются некоторые секреты обустройства металлического арматурного каркаса.

Как работает арматура

Монолитный бетон — и прочный, и долговечный, и универсальный материал. Но у него есть один большой изъян — он хрупкий. Именно поэтому, чтобы придать всей монолитной конструкции устойчивость к деформациям и разрушению, бетон укрепляется своеобразным «скелетом» — арматурным каркасом. Именно арматура удерживает общую конструкцию: например, стальной прут на растяжение прочнее бетона в две сотни раз — и после заливки и застывания вся масса приобретает единые свойства.

Так что, если мы хотим получить прочный бетонный монолит, нужно, чтобы внутри него обязательно был каркас из арматуры. Это касается подавляющего большинства случаев: и для фундамента, и в перекрытиях, и в лестницах, и в других монолитных конструкциях.

Арматурный каркас бывает плоским (горизонтальный или вертикальный) или пространственным. Выбирается способ монтажа в зависимости от того, какую работу должна выполнять конструкция.

Фото: sdelai-lestnicu.ru

Два типа арматуры

Металлическая арматура — это стальной прокат, длинные пруты разного сечения (от 6 до 40 мм). Пруты эти бывают гладкими или ребристыми. Гладкий профиль (класс А1) используют, чтобы делать конструкционные перемычки. Ребристый обеспечивает более серьезное сцепление с бетоном, поэтому из него собирают несущий каркас для ленточных и плитных фундаментов. Разумеется, ребристый профиль дороже. Чтобы строить дома, в качестве рабочей арматуры используют арматуру классов А300 и А400. Металлическая арматура может быть сварена в сетчатый каркас, но этого делать не рекомендуется: прут станет хрупким из-за перегрева. Лучше вязать ее специальной проволокой или пластиковыми хомутами.

Композитная арматура была придумана около сорока лет назад. Она чаще всего бывает стеклопластиковая, но иногда бывает и стеклобазальтовая (сделанная из расплава горной породы и выскопрочного полимерного волокна). Профиль композитной арматуры чаще всего ребристый, сечение может быть от 4 до 20 мм. Такой каркас связывается проволокой или пластиковыми хомутами.

К достоинствам стеклопластиковой арматуры причисляют:

  • повышенную прочность;
  • устойчивость к коррозии;
  • удобство в транспортировке и монтаже.

Пластиковая арматура никогда не заржавеет — а значит, не нужно пытаться во что бы то ни стало выдерживать защитный слой бетона. Она прочная — бетонная конструкция будет хорошо удерживать форму десятилетиями.

Фото: stpulscen.ru

Зато есть у «новичка» и серьезный недостаток — у стеклопластиковой арматуры модуль упругости примерно втрое меньше, чем у стальной. Иными словами, при пиковой нагрузке по упругости стальная арматура растянется, а стеклопластиковая — порвется, то есть плита перекрытия просто рухнет моментально. Так что многие профессионалы рынка не советуют использовать такую арматуру в фундаментах, особенно в ленточных и плитных.

И еще одна проблема стеклопластиковой арматуры — она не очень выгодна, армирование стальными прутьями выходит дешевле, даже с учетом сильного подорожания металла в строительстве за последнее время. Так что многие эксперты сомневаются в целесообразности использования подобных каркасов в частном домостроении.

Секреты армирования бетона

Прежде чем делать арматурный каркас, нужно все хорошо рассчитать: в зависимости от нагрузки, от типа грунта и уровня его промерзания. Есть умельцы, которые умеют рассчитать параметры «скелета» бетонной конструкции самостоятельно. Но если вы никогда этого не делали — лучше оставить эту работу специалистам. Но есть и общие правила, о которых было бы не лишне знать каждому начинающему домовладельцу.

  • Продольные стрежни в рабочем поясе должны быть одного диаметра. Но если пруты разные и это объясняется конкретными причинами — то в нижнем поясе должны быть прутья большего диаметра.
  • Шаг между прутами в продольном поясе должен быть не больше 40 см.
  • А между поперечинами и вертикальными элементами каркаса — от 30 до 80 см.
Фото: armaturniy.ru
  • Диаметр арматуры может быть 10 мм, если длина сторон фундамента больше трех метров. Если больше — продольные пруты не должны быть меньше 12 мм в диаметре.
  • Один из главных нюансов технологии изготовления железобетонных изделий — соблюдение толщины защитного слоя бетона. Иными словами, нельзя заливать арматуру так, чтобы кончики прутьев выглядывали наружу. Бетон защитит каркас от коррозии, но только если защитный слой будет достаточной толщины. В противном случае мы увидим такой знакомый нам пейзаж с кусками бетона, осыпающимися с проржавевшего каркаса. Минимальный защитный слой — 1 см, но это, повторимся, самый минимум. Если диаметр прута арматуры больше, то минимальный защитный слой нужно будет увеличить до этого значения.

Людмила Губаева

Недвижимость Татарстан

Пластиковая арматура для фундамента: особенности, преимущества

Почему композитные каркасы потеснили в нише своих ближайших «конкурентов»? Прочный материал не уступает металлу в вопросе нагрузок, при этом обладая абсолютным сопротивлением коррозии.

Пластиковая арматура для фундамента выполняется в виде стержней различного диаметра. Материалом для изготовления служат волокна стеклоровинга, связующим веществом – полимеры на основе эпоксидной смолы.

Спиралевидные профили с ребристой поверхностью нашли широкое применение в промышленно-гражданском строительстве, они часто выступают в качестве элементов бетонных конструкций с предварительно напряженным или ненапряженным армированием.

Наряду с привычными всем стальными прутьями, стеклопластиковые стержни могут успешно использоваться при возведении ленточных фундаментов.

Состав и виды каркасов

Композитная арматура – конструкция, состоящая из стержней, основное назначение которой – опора для фундамента, сопротивление растягивающим нагрузкам. Каркас призван защитить опору зданий от неравномерного воздействия (сжимание и изгиб), идущего со стороны грунта.

Вид, состав и характеристики стержней регламентируются ГОСТом 31938-2012. Согласно документу, композитные каркасы изготавливаются из следующих видов волокна непрерывного или штапельного производства:

  • стеклянное – материал для армирования полимерных композитов получается путем плавления неорганического стекла;
  • базальтовое – для изготовления используется базальт или габбродиабаз;
  • углеродное – образуется путем термического разложения орг. волокон прекурсоров, при этом конечное вещество должно содержать не менее 90% углерода.

Классификация арматуры проводится также в зависимости от типа непрерывного армнаполнителя. Выделяют следующие виды каркасов:

  • стеклокомпозитные;
  • базальтокомпозитные;
  • комбинированные виды;
  • арамидная;
  • углепластиковая.

Нормативный документ определяет порядок изготовления, требования и физико-механические показатели, которым должна соответствовать стеклопластиковая арматура.

Характеристики и особенности пластиковой арматуры

Пластмассовая арматура, согласно ГОСТу, должна проходить жесткие испытания. К ним относятся приемосдаточные, типовые и периодические проверки. Инженер лаборатории должен установить качество исходного сырья, соответствие типоразмеров, уточнить параметры использования технологического оборудования и подтвердить грамотность производственного процесса.

Каркасы, прошедшие все испытания, имеют следующие характеристики и особенности:

  1. Небольшой удельный вес. Стержни из стеклопластика в среднем в 5-8 раз легче металлических каркасов. Эта особенность позволяет существенно снизить расходы при транспортировке, облегчить ход работы при изготовлении армировочных сеток и объемных каркасов для заливки фундаментных блоков.
  2. Отсутствие привязки к определенным габаритам. Требования к перевозке не допускают изготовление стальных стержней длиной более 6-12 м. Композитная арматура не имеет таких ограничений, длина брусьев может быть произвольной, исходя из требований заказчика. Это дает возможность заказать арматуру под индивидуальный проект, избавив себя от необходимости дополнительно нарезать стержни определенной длины.
  3. Стойкость к коррозии и влиянию агрессивных сред. Металлические элементы со временем начинают выделять продукты ржавчины. Стеклопластиковые стержни не только не подвержены коррозии, они относятся к материалам 1-й группы химической стойкости. Эта особенность дает возможность использовать такие каркасы без привязки к виду местности и в любых грунтах. Устойчивость к щелочам дает возможность применять каркасы из композитных материалов с любыми видами бетона и примесями, без чего не обойтись при строительстве в зимнее время. Строители рекомендуют не экономить на дополнительной гидроизоляции фундаментов, что делает основы более прочными и долговечными.
  4. Экологичность. Композитные материалы абсолютно безвредны, не оказывают негативного влияние на здоровье человека и окружающую среду, не выделяют вредные и токсичные вещества. Пластиковые прутья вместе с деревянными брусьями высоко востребованы при строительстве современных эко-домов.
  5. Долговечность. Если срок службы металлических конструкций определяется строительными нормами, прогнозируемая длительность эксплуатации пластиковых каркасов превышает 80 лет.
  6. Отсутствие швов и простота перевозки. Транспортировка в бухтах дает возможность каждый раз не обрезать арматуру, подгоняя её длину под размеры кузова. Бесшовная конструкция считается более надежной, и транспортные расходы при этом существенно снижаются.
  7. Низка теплопроводность. Металлические прутья не только обладают низкой стойкостью к влиянию минусовых температур. Один из их важнейших минусов – склонность к созданию температурных мостиков – факторов теплопотерь в помещениях с бетонной основой и стенами. В отдельных условиях могут потребоваться дополнительные меры по утеплению фундамента.
  8. Стойкость к электромагнитным явлениям. Композитные материалы являются диэлектриками, а значит, в отличие от стальных стержней они не проводят электрический ток. Кроме того пластиковые изделия отличаются электромагнитной непроницаемостью, они не проводят многие виды ЭМ-излучения, не создают помехи на пути прохождения радиоволн.
  9. Простота монтажа. Для сооружения каркаса не требуется сварочный аппарат и другие дополнительные инструменты.
  10. Отсутствие трещин в бетоне. Равные показатели коэффициента теплового расширения способствуют оптимальному застыванию бетона.
  11. Механико-физические преимущества. Большинство показателей стеклопластиковых элементов в разы превышают аналогичные у металлических изделий. Пример – предел прочности на растяжение. У пластиковых прутьев он выше более чем в 2,5 раза. Это дает возможность брать изделия меньшего диаметра при проектировании, что уменьшает стоимость готового каркаса.

Суммируя все преимущества композитной арматуры при возведении фундамента нельзя не упомянуть один из основных, а это – цена стержней. Если в конце прошлого века, когда были изобретены каркасы из композитных материалов, их стоимость была не самоокупаемой, на теперешний момент ситуация изменилась в точности до наоборот. Учитывая постоянное подорожание стали и удешевление стеклопластика и его аналогов, выбор в пользу более новых материалов аргументирован также с точки зрения экономической рентабельности.

Недостатки изделий

Как и другие строительные материалы, пластиковая арматура имеет свои недостатки. При сравнении с металлическими элементами, изделия демонстрируют куда меньшую устойчивость при нагрузке на излом. Стеклопластиковые изделия имеют склонность растягиваться, передавая это свойство бетону до момента его полного затвердевания.

Стеклопластиковая арматура имеет четкую сферу применения, в рамках которой проявляет свои лучшие свойства. Использование прутьев в других отраслях при этом может быть куда менее эффективным.

Стеклопластиковая арматура для фундамента парковки

На дачном участке, окруженном вековым лесом, команда «Дачного ответа» выстроила ажурную беседку с внутренним двориком, парковку и зону патио. Особое внимание уделили мощению, а садовую мебель сделали из строительных поддонов, в которых доставляют плитку.

Все зоны участка выделили разным типом мощения. На парковке появилась брусчатка с гранитной крошкой, в беседке – плитка с минеральными красителями кварцитами, а дорожки и зону патио замостили мощными плитами, стилизованными под известняк.

На площадке парковочной зоны подготовку к строительству начали с того, что сняли верхний слой грунта. После поверхность застелили геотекстилем, который сверху засыпали подушкой из щебня и песка. Слои утрамбовали с помощью виброплиты. Она убрала пустоты, сделав основание для фундамента более плотным и прочным. Затем выстроили каркас из стеклопластиковой арматуры. Она легче и прочее стальной, не ржавеет и не разрушает бетон. Решетку из прутьев скрепили с помощью вязального пистолета.


Стеклопластиковая или базальтопластиковая арматура предназначена для армирования бетонных конструкций при строительстве зданий, сооружений, ограждений, а также для армирования асфальто-бетонных дорожных покрытий.

Технология производства арматуры позволяет получить высококачественный строительный материал, отвечающий всем современным требованиям надежности, качества и безопасности. Стоит также отметить, что композитная арматура довольно неприхотлива к условиям эксплуатации. Так, арматура может использоваться при различных температурных режимах, от – 60 и до 110 °C.

Применение неметаллической арматуры увеличивает срок службы конструкций в 2−3 раза по сравнению с металлической арматурой, особенно при воздействии на нее агрессивных сред, содержащих хлористые соли, щелочи и кислоты. Базальтопластиковая арматура применяется для высотного строительства (более 5 этажей), не подвержена коррозии и воздействиям щелочной среды.

Характеристики стеклопластиковой арматуры:

  • Прочность на разрыв в 2 раза выше стальной арматуры класса А III;
  • Не ржавеет;
  • Устойчива к воздействию кислот и морской воды;
  • Не проводит электрический ток;
  • Обладает низкой теплопроводностью;
  • Радиопрозрачна;
  • Магнитоинертна. Исключено изменение прочностных свойств под воздействием электромагнитных полей;
  • Стеклопластиковая арматура легче металлической  в 3,5 раз, а при равнопрочной замене в 9 раз;
  • Любая строительная длина;
  • Температура эксплуатации от – 60  до 110 °C;
  • Коррозийная стойкость к щелочной среде бетона;
  • Модуль упругости при растяжении и изгибе не менее 55 000 МПа;
  • Прочность при растяжении и изгибе не менее 1300 МПа
Стеклопластиковая арматура при производстве выпускается неокрашенной. Цвет стеклопластиковой арматуры (АК-С) от белого до темно-желтого, цвет базальтопластиковой арматуры (АК-Б) от темно-коричневого до черного, цвет стеклобазальтопластиковой арматуры (АК-С/Б) от белого до черного цвета.

Арматура одной марки и одной длины формируется в пачки или сворачивается в бухты весом до 25 кг. Допускается по согласованию с потребителем другой вид упаковки и маркировки.
Подробнее о проекте — http://www.peredelka.tv/do/archive/sad-s-derevom-jizni/Moschenie.phtml
Фотографии с проекта в нашем «Фотоальбоме».

Стеклопластиковая арматура для фундамента: полимерные и пластиковые изделия для армирования, расчет и применение, отзывы специалистов

Каждый год на строительном рынке появляются новые материалы, которые чем-либо отличаются от старых. Стеклопластиковая арматура не является исключением. Эти изделия имеют массу преимуществ перед обычными стальными «каркасами».


Технические характеристики

Стеклянная арматура появилась в 1960-х годах. Из-за дороговизны его применяли исключительно на Крайнем Севере, где металлические конструкции быстро подвергались коррозии.Композитные материалы чаще всего применялись для строительства опор мостов. В связи с бурным развитием химической промышленности цена на стеклопластиковую арматуру значительно снизилась. Это позволило стать доступным продуктом, проявляющим себя только с хорошей стороны во всех строительных конструкциях различного назначения.


Широкая популярность арматуры из стекла способствовала разработке ГОСТ 31938-2012 , где указаны требования к изготовлению арматуры и методы ее испытаний.Композитная стеклопластиковая арматура в соответствии с данным ГОСТом изготавливается диаметром от 0,4 до 3,2 см. Однако большим спросом пользуются материалы диаметром 0,6; 0, 8 и 1 см.


В техническом документе помимо норм геометрии и диаметра арматуры указываются также требования к наружной поверхности изделий. На поверхности арматуры не должно быть расслоений, сколов, вмятин и других дефектов.

Стеклопластиковый материал состоит из высокопрочных стержней различного диаметра . Они изготовлены из композиционного материала — стеклопластика. Применяются в основном в бетонных конструкциях, а также для установки вместо железной арматуры. Стеклопластик окрашивается, декорируется, покрывается пленками ПВХ, а также поддается всем видам механической обработки. В зависимости от армирующей добавки различают стеклокомпозитную, углекомпозитную и комбинированную стеклопластиковую арматуру.


При выборе стеклоармирования для монтажа фундамента строения необходимо учитывать такие технические характеристики, как:

  • верхний предел температуры применения стеклоармирования более +60°С;
  • Предел прочности при растяжении – это отношение приложенной силы к площади сечения детали. Стеклопластиковая арматура имеет предел прочности 900 МПа, а углепластиковая – 1400 МПа;
  • эластичность при растяжении
  • для углеродных композиционных материалов в 3 раза выше, чем для стеклокомпозитных материалов;
  • Предел прочности
  • при сжатии для любого вида арматуры из стекла должен быть выше 300 МПа;
  • предел прочности сечения для стеклоармирования должен быть не менее 150 МПа, а для углеродного композита — не менее 350 МПа.

Преимущества и недостатки

Преимущества использования композитных полимерных изделий:

  • легкая транспортировка за счет возможности сматывания материала в бухты;
  • небольшие затраты при строительстве своими руками, так как материалы можно забрать из мастерской на собственном транспорте;
  • небольшой размер
  • позволяет обойтись без огромного количества рабочих и грузовых автомобилей;
  • устойчивость к коррозии.Стеклопластик не боится влаги и агрессивных сред;
  • отсутствие теплопроводных свойств, так как бетонные конструкции должны быть покрыты слоем утеплителя для высокой теплоизоляции — во избежание теплопотерь. По этой причине плохая теплопроводность композита практически не влияет на качество конструкции;
  • диэлектрические свойства обеспечивают электробезопасность;
  • малый вес
  • позволяет снизить затраты на транспортировку и погрузочно-разгрузочные процессы, а также упрощает усиление фундамента;
  • Высокий срок службы
  • обеспечивает долговечность конструкции до 3 раз, что равняется 50–80 годам. В этом случае нет необходимости проводить дорогостоящие ремонтные работы;
  • устойчивость к перепадам температур. Стеклянная арматура выдерживает диапазон температур от -70 до +200 градусов, поэтому на поверхности изделия со временем не появятся трещины;
  • экологичность. Стеклопластиковая арматура полностью безопасна с точки зрения токсичности. Он соответствует всем европейским стандартам, а также не наносит вред окружающей среде;
  • Радиопрозрачность
  • — без экрана и без помех для радиоволн, мобильной связи и интернета.

Использование композитного материала имеет следующие недостатки:

  • не поддается изгибу, поэтому нужно делать схемы для производителя;
  • нельзя использовать сварку. Для композитной арматуры используют вязку;
  • неустойчивость к перепадам температур. При температуре +600 градусов сталь теряет свои полезные свойства, а композитные материалы теряют несущую способность еще раньше.

При сравнении стальной и стеклопластиковой арматуры последняя будет иметь больше преимуществ, а именно:

  • устойчивость к коррозии, так как не боятся ни кислот, ни щелочей;
  • низкая теплопроводность, так как армирование стекла производится из полимерных изделий. В результате при возведении фундаментов отпадает необходимость в мостиках холода;
  • по сравнению со стальной арматурой, стеклопластик не проводит электрический ток и не образует радиопомех;
  • Изделия из железа
  • весят до 10 раз больше, чем изделия из стеклопластика;
  • ценовая политика на два вида фурнитуры практически не отличается, но гораздо удобнее в использовании — стеклопластик. В среднем стеклопластиковые изделия дороже металлических на 30%, но производители уверяют, что диаметр стальной арматуры больше, чем у стеклопластиковой.Например, металлическая арматура диаметром 0,8 см и длиной 1 метр стоит 10 рублей, а стеклопластиковая – 16 рублей. Но при этом диаметр стеклопластиковой арматуры можно взять не 0,8 см, а 0,6 см, но цена за 0,6 см будет 10 руб. Это значит, что при покупке вы получите практически такую ​​же стоимость, как и при покупке металлической фурнитуры;
  • монтаж стеклопластиковой арматуры обычно обходится без швов, так как они выпускаются в виде стержней длиной до 150 метров. При использовании железной арматуры стыки считаются самыми нестабильными участками. А применение стеклопластиковых материалов при возведении фундаментов не оставляет нестабильных участков в армирующей основе;
  • еще одним из важнейших преимуществ стеклопластика является то, что покупатель может приобрести количество материала строго по потребности;
  • Транспортировка изделий из стеклопластика
  • намного проще, чем металлических. Стержни и катушки со стеклопластиковой арматурой помещаются даже в легковой автомобиль;
  • параметр теплового расширения стеклопластика практически такой же, как и у бетона, поэтому при армировании фундамента и бетонных конструкций не образуются различные дефекты.

По мнению специалистов, арматура стеклопластикового типа действительно имеет вышеперечисленные положительные и отрицательные стороны. Однако основная его задача заключается в укреплении фундамента, а из-за низкого уровня прочности материала добиться этого очень сложно.

По этой причине большинство покупателей отдают предпочтение обычной арматуре . Многие также задаются вопросом, как можно укрепить этот материал, если его нельзя сваривать и скручивать. Некоторые строители используют пластиковые бутылки, чтобы удешевить фундамент.В результате такие сооружения не разрушаются уже многие десятилетия. Большинство инженеров сочли использование стеклопластиковой арматуры очень эффективным, так как оно позволяет значительно ускорить возведение любой конструкции, что также снижает материальные затраты.


Область применения

Стеклопластиковая арматура

стала широко применяться в сфере промышленного строительства, а в строительстве частных домов только начала внедряться.

При строительстве коттеджных объектов композиционные материалы необходимы для берегоукрепления и усиления следующих элементов:

  • ограждения из железобетонных конструкций.Но в несущих конструкциях и перекрытиях их не применяют;
  • большинство типов фундаментов. Процесс армирования ленточного фундамента с использованием стеклопластика может обойтись без расчетной части, так как изделие легкое и устойчивое к вредным факторам. Но тем не менее применять его нужно крайне осторожно, особенно для крупных строительных конструкций и фундаментов на пучинистых, просадочных грунтах и ​​в грунтах с повышенным содержанием грунтовых вод;
  • газобетон и пенобетон;
  • автомобильных дороги с повышенным воздействием средних факторов внешней среды;
  • кирпичная кладка.В кладочные растворы добавляют антифриз и другие компоненты, ухудшающие надежность стальных материалов. Пластиковая композитная арматура не боится никаких добавок.

А вот при армировании кирпичной кладки вопрос использования стеклопластиковой арматуры является спорным. Профессионалы утверждают, что при кладке газобетонных стен следует использовать стеклянную арматуру диаметром более 0,6 см, а углы армировать стальным материалом. В результате получилось сочетание двух видов материалов.

Применение стеклоармирования оправдано только в том случае, когда предъявляются более жесткие требования к стойкости в части влияния коррозии, теплопроводности и токопроводящих свойств армирующих изделий.


Технология армирования

При армировании различных типов фундаментов применяют арматурные стержни диаметром 0,8 см.

При установке своими руками следует придерживаться следующей последовательности:

  • при установке опалубки ее части заворачиваются в пергаментную бумагу, чтобы их можно было использовать несколько раз;
  • с помощью горизонтального уровня делается разметка на деталях опалубки, на которую будет заливаться бетонный раствор.Это необходимо для равномерного распределения бетонного состава по всему периметру фундамента;
  • элемента стеклянной арматуры для усиления всех видов фундаментов засыпают смесью толщиной более 5 см. Для этого также можно использовать кирпичи, которые следует уложить на дно конструкции;
  • на ряд кирпичей укладывается несколько рядов стеклопластиковой арматуры. Следует использовать сплошные стержни без соединений. Для расчета необходимой длины стержня необходимо предварительно измерить длину каждой стороны будущего фундамента.На основании этих значений можно размотать или отрезать стержни необходимой длины;
  • после укладки продольного ряда стержней приступают к усилению поперечных перемычек пластиковыми хомутами;
  • изготовлена ​​верхняя часть рамы, которая в точности повторяет нижнюю часть. Размер одной клетки около 15 см. Оба уровня закреплены вертикальными перемычками;
  • после вязки арматурного каркаса начинается процесс заливки бетонного состава. Специалисты рекомендуют использовать бетон марки М400.

Грамотный расчет арматуры стеклопластикового типа позволит избежать лишних затрат и дополнительных проблем из-за отсутствия арматурных стержней и приобрести необходимое количество продукции. Расчет для фундаментов ленточного и плитного типов заключается в определении длины и количества стержней , исходя из площади фундамента и шага армирующей сетки. Необходимо учитывать, что плита должна иметь два армирующих пояса: нижний и верхний, которые закрепляются вертикальными стержнями по всему периметру плиты.Процесс армирования столбчатого фундамента отличается. Ребристая арматура укрепляется по вертикали, а гладкая – по горизонтали. Для каркаса требуется 3-4 стержня, их длина равна высоте столба. Для столбов большого диаметра потребуется больше стержней, а на один столб необходимо более 4 горизонтальных стержней.


Для расчета оптимального объема бетонного раствора необходимо знать периметр фундамента, который умножается на значения его ширины и глубины.При заливке смеси необходимо помнить, что необходимо уплотнить раствор во избежание появления пузырьков воздуха.

Бетонный раствор застывает около 3 недель .В это время необходимо защитить поверхность залитого фундамента полиэтиленом от влаги. В солнечную погоду рекомендуется опрыскивать поверхность водой.

Большинство профессионалов говорят о том, что при кладке газо- и пеноблоков углы следует усиливать металлической арматурой.Такое сочетание придаст строительным конструкциям еще большую прочность, устойчивость и надежность. Часто возникают споры о необходимости вязки стеклянной арматуры пластиковыми хомутами. Его следует вязать для укрепления арматурного каркаса перед заливкой бетонной смеси до полного высыхания состава. После того, как поверхность затвердеет, уже неважно, соединен каркас или нет.


отзывов. Применение и характеристики пластиковой фурнитуры

Стеклопластиковая арматура – ​​это строительный материал, созданный на основе сложных волокон.Он сделан на основе базальта, стекла и углеродного волокна, и их можно комбинировать. Однако наибольшей популярностью пользуются базальтопластиковая арматура и стеклопластиковая.

Из чего сделан?

Его можно разделить на две части. Первый – это ствол, за счет которого достигается высокая прочность материала. Волокна соединены между собой полиэфирной смолой композита. Внешний слой служит для надежного сцепления с бетоном: это волокнистое тело, которое наматывается на ствол по спирали.Именно благодаря такому составу пластиковая арматура отзывы получила положительные, как надежный материал для строительства. Существуют различные варианты моделей арматуры, некоторые из них весьма необычны. Для производства этой строительной арматуры используется стекловолокно. Его особенность в том, что аналогов в мире практически нет, а положительные качества значительно расширяют сферу применения. Кроме того, этот материал является современным и эффективным, а потому максимально соответствует требованиям строительного процесса.

В основе любой арматуры из стекловолокна лежат два компонента. Первый – непосредственно армирующий материал, второй – связующее (смесь на основе эпоксидной смолы). Соотношение этих компонентов составляет 75 к 25. В композитной арматуре все механические нагрузки ложатся на армирующий компонент, а вяжущие материалы представляют собой своеобразную матрицу, которая равномерно распределяет нагрузку на всю длину стержня и защищает его от внешних воздействий. .

Наиболее распространенным рецептом можно считать следующий: в качестве армирующего звена выступают стеклоровинг или базальтовое волокно, для использования используется эпоксидная смола, кроме того, в состав материала будет входить отвердитель и ускоритель.Однако универсального состава не существует, ведь каждый производитель выстраивает свой технологический процесс.

В чем секрет популярности?

Надо сказать, что по сравнению с металлическими материалами изделия из пластика сегодня пользуются гораздо большим спросом. А пластиковая арматура используется в любом строительном процессе. Это достигается за счет нескольких качеств:

  1. Стойкость к коррозии, агрессивным средам, в том числе щелочным средам бетона.В отличие от металла, пластик не ржавеет и не разрушается. Эти качества способствуют тому, что пластиковые конструкции широко используются при оборудовании причалов, ограждающих конструкций на водоемах.
  2. Надежность и долговечность, которых у пластиковых изделий больше, чем у стальных. Именно надежность позволяет использовать их при возведении конструкций различного назначения и объемов.
  3. Высокая прочность на растяжение.
  4. Легкость арматуры: например, по сравнению со стальной разновидностью пластиковая в пять раз меньше по весу и в 11 раз меньше по диаметру.Такие показатели говорят о том, что вы сможете сэкономить на строительных работах, а также на подвозе материала на объект.
  5. Низкая теплопроводность, благодаря чему в помещение не проникает холод. Не случайно все чаще используется пластиковая арматура для фундамента: при ее возведении удается добиться высокой энергоэффективности за счет экономичных материалов.
  6. Устойчив к радиоволнам.
  7. Возможности применения в различных температурных режимах: от -70 до +100 градусов.
  8. Стоимость: купить погонный метр пластиковой арматуры будет значительно дешевле по сравнению, например, с куском одного метра металлического прута.

Особенности композитной стеклопластиковой арматуры

Композитная стеклопластиковая арматура появилась на отечественном рынке не так давно и на сегодняшний день считается новой технологией. Такая пластиковая фурнитура отзывы также получила хорошие, поскольку имеет ряд преимуществ перед металлическими аналогами. Во-первых, такие конструкции имеют малый вес, поэтому фундамент не будет слишком тяжелым, а значит, постройка прослужит гораздо дольше.Во-вторых, благодаря высокой прочности на растяжение такую ​​арматуру можно использовать для возведения сложных по конструктивным особенностям объектов. В-третьих, композитный материал устойчив к агрессивной среде и не проводит электрический ток.

С другой стороны, композитная пластиковая арматура имеет более слабый модуль упругости по сравнению со стальными изделиями. Особенно сильно эластичность теряется при нагреве до 600 градусов композита. Но с другой стороны, именно эта характеристика говорит в пользу того, что пластиковая арматура применена для устройства фундамента, где очень важна прочность на растяжение.

Где нужны композиты?

СНиПы и другие правила рекомендуют применять композитную арматуру в следующих работах:

  1. В плитах: как правило, арматуру укладывают в верхнюю или нижнюю зону бетона, при этом класс бетона должен быть В25.
  2. При армировании конструкций из бетона и железобетона.
  3. При возведении фундаментов, имеющих нулевую отметку залегания.
  4. В армированных конструкциях, подверженных воздействию агрессивной среды.
  5. При ремонтных работах, связанных с повреждением бетона вследствие воздействия агрессивных сред.
  6. Для армирования кирпичной кладки, особенно если она выполняется зимой.

Где используется арматура из стекловолокна?

Область применения этого строительного материала обширна:

  1. Для установки фундамента. Ввиду прочности на растяжение целесообразно использовать стеклопластик именно для возведения основания под объекты. Во-первых, установка будет простой.Во-вторых, фундамент будет прочным. Пластиковая арматура для фундамента отзывы получает положительные благодаря тому, что она позволяет создать монолитный фундамент. Его помещают непосредственно в бетонный раствор в процессе заливки, благодаря чему сцепление материалов становится более прочным. Для предотвращения образования пор и полостей на стыке специалисты используют специальное вибрационное оборудование.
  2. При оборудовании ЛЭП высокого напряжения. Поскольку материал не проводит ток, потери энергии будут минимальными, а его эксплуатация будет безопасной.
  3. Пластиковая арматура отзывы строителей положительные благодаря ее универсальности. Так, его можно использовать для усиления прочности проезжей части, опор, мостов.
  4. Композитные материалы лежат в основе производства шпал. Из-за интенсивной вибрации, под воздействием которой разрушается бетон, понадобился новый материал, и правильным и эффективным решением стала арматура из стеклопластика.
  5. Металл не стоек к агрессивным средам, повышенной влажности, растворителям и кислотам, соответственно срок службы его не очень большой.Наилучшие характеристики показывает стеклопластик, используемый при строительстве доков, причалов, различных ограждений на береговой линии.
  6. Используется пластмассовая арматура и в оборудовании шахт специальной сеткой, предохраняющей стены и своды шахты от обрушения и фиксирующей их.
  7. Не обойтись без этого материала и при креплении утеплителя или облицовочного материала на готовую стену.

Разновидности стеклопластиковой арматуры

Пластиковая арматура в строительстве сегодня используется все чаще, что обусловлено ее уникальными характеристиками.Кроме того, сегодня под композитной арматурой подразумевают ряд неметаллических конструкций, которые значительно расширяют сферу их применения. Так, современные производители предлагают стеклопластиковую и базальтопластиковую арматуру. При этом в качестве полимерных смол, связывающих волокна, могут выступать самые разные вещества, каждое из которых имеет свои особенности.

Любой строительный материал используется на основании определенных правил и требований. Относительно этого и композитная арматура.Пластиковая арматура, характеристики которой столь разнообразны, используется в строительстве на основании СНиП, утвержденного в 2003 году. Кстати, каждый вид материала контролируется производителем, а потому арматура обязательно должна соответствовать тем параметрам, которые были заявлены изначально.

Арматура для фундамента: как выбрать?

Сегодня в частном домостроении все чаще используется пластиковая арматура для фундамента. Специалисты советуют при его выборе обращаться к официальным дилерам и надежным производителям, так как от качества материала будет зависеть прочность и долговечность постройки в целом.Немаловажную роль играет качество изделия, а также плотность намотки стеклянной обмотки по всей длине стержня. Катушки также должны быть заполнены качественно. Материалы хорошего качества – это самый оптимальный выбор для обустройства любого фундамента – плитного, ленточного или столбчатого. Выбор типа следует в зависимости от того, какова несущая способность грунта, а также нагрузка на здание в целом.

Армирование фундамента необходимо для того, чтобы сделать нагрузку на фундамент здания более равномерной при эксплуатации.Бетон обладает прочностью на сжатие, но его структурная целостность может быть нарушена напряжениями. Именно с помощью армирования и большего сцепления с бетоном, соответственно, фундамент становится прочнее и надежнее. Основные требования к подбору арматуры следующие:

  • Обеспечивает жесткое сцепление с бетоном;
  • долговечность;
  • гибкость;
  • Стойкость к ржавчине и коррозии.

Арматура может быть рабочей, то есть снижающей напряжения и внешних нагрузок, а также распределительной, когда нагрузка равномерно распределяется на каждый стержень — это способствует сохранению правильного расположения рабочих стержней.С помощью хомутов стержни соединяются с каркасом, предохраняя бетон от растрескивания. Поперечные стержни предохраняют от возникновения наклонных трещин в фундаменте, а продольные — от вертикальных.

Плитный фундамент

При возведении данного типа фундамента необходима арматура с ребристой поверхностью диаметром не менее 10 мм. Именно диаметр влияет на то, насколько прочной будет арматура. Пластиковую арматуру для фундамента, отзывы о которой столь хорошие, следует подбирать в зависимости от типа грунта.Допустим, на немаковом и плотном, то есть с хорошей несущей способностью и устойчивостью к деформациям толщина и диаметр могут быть небольшими. Если дом массивный, но на слабом основании, арматура должна быть толще – около 14-16 мм. При таком варианте армирование плиты будет верхнее и нижнее, а общее количество стержней более 100. Вязка Может выполняться несколькими способами. Например, сначала стержни арматуры могут соединяться в нижнем поясе продольно и поперечно, затем к ним крепятся вертикальные стержни, затем снова поперечно и продольно.При вязке стеклопластиковой арматуры имеет смысл использовать хомуты и стяжки из пластика. Это так называемые вязкие армирующие пластмассовые хомуты.

Ленточный фундамент

Как правило, ленточная основа имеет высоту больше ширины. Соответственно лента за счет небольшого размера отличается склонностью к изгибу, а потому при возведении такого фундамента можно использовать арматуру меньшего диаметра. Особенность этой основы в том, что понадобится два армирующих пояса, вне зависимости от того, какой будет ее высота.Процесс укладки арматуры будет следующим: в верхней и нижней части фундамента, на расстоянии до 5 см от поверхности бетона, продольно укладываются стержни — на них будет приходиться вся нагрузка в случае деформация. Армирование в несколько стержней можно использовать для слабого или подвижного грунта, а также при возведении негабаритных домов. Стеклопластиковая арматура идеальна для возведения фундаментного фундамента — марок ф6 и ф7 (для домов в один этаж), марок ф8 и ф10 — для жилых объектов с мансардой или в два этажа.

Столбчатый фундамент

Хорошая пластиковая арматура (отзывы это подтверждают) и при возведении данной конструкции. При армировании колонн пригодится металлическая арматура диаметром 10 мм или стеклопластиковая ф6. В качестве вертикальных стержней лучше выбрать арматуру с ребристой поверхностью, а горизонтальные нужны только для связывания стержней в единый каркас. Каркас арматуры имеет длину 2-4 стержня с высотой столба. Например, при армировании столба высотой 2 метра и диаметром 20 см понадобится четыре прутка ф6.Их нужно разместить на расстоянии 10 см друг от друга, а также перевязать гладкой арматурой диаметром φ4 или φ5. Для любого типа фундамента также понадобится арматура для пластиковых труб.

Особенности вязки арматуры

Фундамент – важная составляющая любого здания, его качество и надежность – залог того, что он прослужит долго и будет надежно служить. К армированию основания нужно подходить с умом. Рассмотрим, как осуществляется вязка пластиковой арматуры к ленточному фундаменту, так как она чаще всего применяется в частном домостроении.Сопряжение необходимо для того, чтобы сделать конструкцию арматурного каркаса одной и более прочной. Стержни соединяются в местах их пересечения. Кусок проволоки сгибается посередине, затем надевается на специальный крючок, который прикладывается к арматуре и затягивается. Более простой способ вязания предполагает использование пластиковых стяжек.

При создании системы армирования важна пластиковая запорная арматура. Его основная функция – способствовать более прочному и надежному закреплению пластиковых стержней между собой.Наиболее популярными в этом отношении являются фиксаторы, представляющие собой специальные закладные детали и способствующие созданию в бетоне защитного слоя определенной толщины. Держатель пластиковой арматуры создается методом литья полиэтилена высокого давления. Они нужны для того, чтобы надежно закрепить в пространстве арматурные стержни, каркасы, которые обеспечат защитный слой в бетонной или железобетонной конструкции. Шкафчики могут быть предназначены для горизонтальных и вертикальных поверхностей, а также для создания опалубки.

Как изготавливается пластиковая арматура?

Решив построить свой дом, обратите внимание на множество мелочей и начните с возведения фундамента. Многих интересует вопрос, где купить пластиковую фурнитуру. Специалисты советуют обращаться в проверенные компании, так как от фундамента дома, его качества и надежности зависит срок службы постройки. Оборудование для производства фурнитуры достаточно дорогое, от его качества зависит качество материалов.

Пластиковые фитинги, которые изготавливаются на высокотехнологичном оборудовании, могут выпускаться разных диаметров — 4-24 мм. В зависимости от типа линии будет производиться разное количество стержней, а также разное сечение. Обычно в комплект поставки входит ряд устройств — от устройства для нагрева нитей и пропиточной ванны до выдвижного ящика и шкафа управления. Таким образом, оборудование для пластиковой фурнитуры должно быть правильно подобрано, чтобы сделать технологический процесс эффективным.

Пластиковая фурнитура: отзывы покупателей

В своих отзывах строители — опытные и не очень — сходятся в одном: для устройства фундамента пластиковая арматура просто идеальна. Например, некоторые использовали комбинацию стальных и пластиковых стержней: опорные плиты и стены подвала создавались на основе пластика, а перекрытия, где нужны более прочные материалы, строились на основе стали. Отмечают многие и удобство вязания по сравнению с металлической арматурой, которая снабжается одним стержнем.По степени прочности на растяжение и устойчивости к гниению лучше пластиковой арматуры тоже нет.

Но, с другой стороны, не обходится и без негативных отзывов. Правда, судя по ним, эти недостатки с лихвой компенсируются достоинствами. Например, есть мнение, что после работы со стеклотканью чешутся руки. Кроме того, согнуть его для получения, например, уголков в виде букв Г или П практически невозможно. При этом сами производители акцентируют внимание на том, что стеклопластиковая арматура должна использоваться исключительно для устройства фундамента.

Сталь или пластик: что выбрать

Для новичка в строительстве всегда важным вопросом является выбор материалов. Например, при отделке фундамента важно выполнить грамотную привязку арматуры. Конечно, в случае строительства бани можно использовать и простые металлические прутья, но что выбрать для хорошего дома? Сегодня выбор предлагается между стальными и пластиковыми конструкциями, каждая из которых имеет свои отличительные черты и недостатки.Если говорить о достоинствах, то их можно свести к следующим пунктам:

Стеклопластиковая арматура

Стальные фитинги

Доступная стоимость

Высокая прочность

Низкая плотность и масса

Низкая электропроводность

Термостойкость

Стойкость к коррозии

Видимо, преимуществ у пластиковой разновидности все же больше. Недостатками стали являются: возникновение коррозии и большой вес конструкции, в то время как пластиковая арматура сложна только в плане выполнения изгиба. Таким образом, технические характеристики стеклопластиковой арматуры ничуть не уступают стальной, при этом она дешевле. С другой стороны, очень важно помнить об особенностях строительства конкретного дома. Например, если вы хотите соединить облицовочный материал и стену, вы можете использовать крепеж на пластиковой основе.А вот при оборудовании бетонных полов армированием лучше использовать металлические конструкции, так как ввиду их большого веса они не будут всплывать при заливке бетона. Таким образом, при выборе конструкций для армирования следует учитывать сразу несколько факторов, а значит, лучше воспользоваться профессиональной помощью специалистов.

Замена стальной арматуры на арматуру из стеклопластика в бетонных конструкциях

https://doi.org/10.1016/j.kijoms.2018.02.002Получить права и содержание

Abstract

Полимер, армированный стекловолокном (GFRP), подтвердил свою эффективность в качестве крупной разработки в технологии армированного бетона. Синтез арматуры из стеклопластика с использованием продольных стеклянных волокон (армирующий материал) и ненасыщенной полиэфирной смолы с 1% МЭКП (матричный материал) с помощью ручного процесса. Арматурные стержни из стеклопластика имеют диаметр 12,5 мм (это значение эквивалентно 0,5 дюйма; чаще всего используется для фундаментов). Поверхности из стеклопластика модифицируются за счет включения крупнозернистого песка для повышения прочности сцепления арматуры с бетоном.Затем выполняются механические характеристики железобетона с арматурой из стеклопластика и сравниваются с характеристиками стальной арматуры. Приготовление образцов бетона (неармированный бетон, гладкий стеклопластиковый железобетон, стеклопластиковый железобетон с песчаным покрытием и сталеармированный бетон) с фиксированным соотношением ингредиентов (1:1,5:3) и соотношением В/Ц 0,5 выполняли при двух возрастах твердения (7 и 28) дней при температуре окружающей среды. Величина объемной доли стеклопластика и стальной арматуры в железобетоне составила (5 об. %), равномерно распределенных с указанными расстояниями в пресс-форме. Результаты показывают, что прочность на растяжение арматуры из стеклопластика составляет 593 МПа, а прочность на изгиб — 760 МПа. Прочность на сжатие находилась в разумных пределах для бетона и составляла 25,67 МПа. Прочность на изгиб неармированного бетона составляет 3 МПа, а железобетон с арматурой из стеклопластика, особенно железобетонный стеклопластик с песчаным покрытием, демонстрирует прочность на изгиб 13,5 МПа в результате увеличения сцепления с бетоном, а более высокая деформация составляет 10,5 МПа через 28 дней, чем у сталежелезобетона. за счет модуля изгиба.

Ключевые слова

Арматура стеклопластиковая

Арматура стальная

Железобетон

Механические свойства

Рекомендованные статьиСсылки на статьи (0)

© 2018 Авторы. Производство и хостинг Elsevier BV от имени Университета Кербалы.

Рекомендованные статьи

Ссылающиеся статьи

Сетка базальтопластиковая — АРМАСТЕК

Уникальная технология позволяет производить композитную сетку, необходимую в строительной отрасли, на основе двух основных компонентов: базальтового волокна и композитного компаунда. Базальпластиковая сетка представляет собой прочную решетку, составленную из стержней, способных выдерживать механические нагрузки.

Область применения сетки Армастек

Сетчатый материал марки Армастек имеет широкую сферу применения, в том числе для строительства как жилых домов, так и промышленных объектов.

Базальтопластиковые сетки железобетонные поверхности фундамента, стен и пола при необходимости эксплуатации их в условиях повышенной температуры и влажности.Во всех случаях использование армирующего сетчатого материала позволяет избежать негативного воздействия и сократить срок службы трещин. Область применения предполагает использование базальтопластиковой сетки при возведении:

  • гидравлические сооружения;
  • объекты химической промышленности;
  • очистных сооружения;
  • здания и объекты портовой территории и др.

Сетку арматурную можно использовать при кладочных работах, с ее помощью армируют бетонные элементы как перекрытий, так и перекрытий. Сетчатый материал эффективен при строительстве любых объектов в сейсмоопасных зонах. Он наиболее востребован в сельском хозяйстве, при строительстве дорог и в различных отраслях промышленности.

Основные характеристики сетки базальтопластиковой марки Армастек

Композитная сетка на основе базальтового волокна выдерживает достаточно высокие перепады температур, обладает хорошими механическими и антикоррозионными свойствами.

Базальтопластиковая сетка марки Армастек выделяется среди аналогичной продукции малым весом, низкой теплопроводностью, более значительной устойчивостью к агрессивным внешним воздействиям за счет обеспечения наиболее качественного сцепления с бетоном частой намотки.

По желанию заказчика сетка композитная может поставляться в необходимом формате с необходимым размером ячеек и диаметром базальтопластиковых стержней.


Почему люди выбирают Армастек

  1. Запатентованная технология
  2. Плотная спираль с углом более 70 градусов, обеспечивающая лучшее сцепление с бетоном.
  3. Более 10 лет на рынке

Скажите «нет» пластику на стенах

Пластик никогда не будет хорошим решением для ремонта фундамента.

Доброе утро, Стивен. Сегодня я здесь, чтобы поговорить о фондах.

Знаешь, год назад я кое-что повесил, где говорил о пластике на стене. И как много раз франшизы хотят просто скрыть это. Это заставляет нас чувствовать себя хорошо, потому что это чисто и красиво. Это заставляет всех нас чувствовать себя хорошо на каком-то уровне, когда стены красивые и чистые.

Если это случилось с вами, я не пытаюсь бросать камни. Но я буду называть вещи своими именами.Вот почему это проблема.

Проблемы с пластиковыми крышками, на которые стоит обратить внимание

И в конце концов, если я поклею пластик на стену, это скроет множество проблем. Если что-то происходит за ним, я никогда этого не увижу. Это постоянное изменение стены. Он не ставится таким образом, чтобы его можно было снять. Есть заклепки, поэтому они постоянно крепятся к стене. Стену больше никогда не увидишь, пока все это не будет снесено. И да, кстати, ваша гарантия уже не действует.

Когда вы выполняете гидроизоляцию с отрицательным концом, позволяя воде проникать внутрь. Меня не волнует, будет ли это через трещину, через множество трещин, через двигатель, через камень или что-то еще, вода будет оставаться прямо там, где находится заплата. Вы не хотите, чтобы это произошло. Да, это будет хорошо выглядеть, потому что оно закрыто. Но как только вода попадает внутрь, начинается разрушение.

Наконец-то она сняла этот пластик. Этот разрыв теперь проходит через всю эту стену. Теперь снаружи есть дымоход для этой печи.И об этом нужно будет говорить, потому что это действительно проходит через это. Снаружи есть наклонный дымоход. Кирпич отходит, что немного повреждает стену, и это была проблема, которую мы пришли исследовать.

Затем она рассказывает мне о компании, которая выполняла эту работу. И это была не франшиза, это была группа обеденных мешков, следовавшая за лидерами и громкими именами, думая, что они что-то делают правильно. Ну это неправильно. Задняя часть дома продолжает разрушаться и тонуть.

Итак, что бы ни делала эта компания, это когда вы втыкаете стержень в землю и толкаете, затем подключаете другой и так далее. Проблема в том, что такой ремонт фундамента идет по пути наименьшего сопротивления.

Когда мы что-то стабилизируем, нам нужно убедиться, что оно стоит на месте. Должны быть созданы ориентиры, чтобы мы могли позже увидеть, было ли движение. Иначе как это проверить?

Еще один дом с потраченными тысячами и тысячами долларов, в городе без разрешения.Есть причина, по которой мы должны получить разрешение. Достаточно того, что мне не пришлось сдавать тест, как и вашему домашнему инспектору. Я не бросаю камни, но это то, что есть. А теперь смотри. На первый взгляд все чисто и хорошо.

Теперь начинают проявляться проблемы, которые так и не были устранены, и трещины, которые так и не были устранены. Не позволяйте этому случиться с вами, люди.

Если у вас есть вопросы по вашему фундаменту или вы хотите поговорить о ремонте, позвоните нам. Мы будем рады ответить на ваши вопросы.

Там, где используются пластмассовые фитинги. Характеристики и виды пластиковой арматуры для фундамента

Научный прогресс не стоит на месте. Это относится и к сфере строительства. С каждым днем ​​на рынке строительных материалов появляется все больше альтернатив устаревшей продукции. Это касается стальной арматуры. В последние годы набирает популярность такой продукт, как композитная арматура. Эта арматура бывает трех видов: стеклопластик , базальтопластик и углепластик … В его основе в зависимости от вида либо стеклянные, либо углеродные, либо базальтовые, либо арамидные волокна и полимерные связующие в виде смол. Внешне это пластиковые стержни со специальными технологическими ребрами (как стальная арматура) или песочное покрытие.

Ребра и песок наносятся на поверхность с целью улучшения сцепления арматуры с бетоном. Технологический процесс и характеристики композитной арматуры известны уже много лет. Но, несмотря на это и смелые заявления производителей о том, что она долговечнее стальной арматуры, сталь все же остается лидером.Возможно ли, что он заменит сталь и так ли он хорош, как его хвалят производители? Ответить на этот вопрос можно, только рассмотрев все плюсы и минусы композитной арматуры.

Плюсы композитной арматуры

Стойкость к агрессивным средам … Важнейшим преимуществом всех видов композитной арматуры является биологическая и химическая стойкость. Эти фитинги нейтральны к воздействию микроорганизмов и продуктов их жизнедеятельности.Он также нейтрален к воде и обладает высокой устойчивостью к различным щелочам, кислотам и солям. Это позволяет использовать его в тех областях строительства, где стальная арматура показывает плохую стойкость по этим параметрам.

Такими участками могут быть: береговые укрепления, мостостроение, дорожное строительство (где есть действие антигололедных реагентов), бетонные работы в зимнее время, когда в бетонную смесь вводятся различные пластифицирующие, морозостойкие и ускоряющие добавки.

Относительно легкий вес.По сравнению со стальной арматурой композитная арматура весит в четыре-восемь раз меньше, что позволяет экономить на транспортных расходах, разгрузке и погрузке. Кроме того, за счет небольшого веса бетонные конструкции также облегчаются, что немаловажно при больших масштабах и объемах работ.

Диэлектричество и радиопрозрачность … Так как пластмассовая арматура является диэлектрической, это позволяет избежать аварийных ситуаций и потери электроэнергии из-за неисправности электропроводки. Также композитная арматура не препятствует радиоволнам, что немаловажно при строительстве коммерческих и других типов зданий.

Долгий срок службы … Благодаря своему составу и структуре, а также устойчивости к агрессивным средам срок службы композитной арматуры очень высок. На сегодняшний день зафиксирован сорокалетний рекорд. Производители утверждают, что может прослужить 150 лет и более , но так как композитная арматура применяется в строительстве относительно недавно, то проверить это пока невозможно.

Простота монтажа … Композитная арматура благодаря своей эластичности скручивается в небольшие витки (диаметром чуть более одного метра, в зависимости от сечения арматуры), что в совокупности с малым весом позволяет перевозить ее в легковом автомобиле. . Кроме того, монтажные работы может успешно провести один человек, так как технология сборки конструкций относительно проста.

Прочность … Предел прочности композитной арматуры намного выше, чем у стали.При одинаковых диаметрах стержней композитная арматура выдерживает продольные нагрузки в 3-4 раза большие, чем стальная арматура.

Длина не ограничена … Благодаря эластичности пластиковая арматура может быть скручена в бухты по 50, 100 и более метров. При этом максимальный размер стальной арматуры обычно ограничивается 12 метрами.

Минусы композитной арматуры

  1. Низкая производительность при изгибе. Композитная арматура имеет модуль упругости в три-четыре раза меньше, чем у стальной, что может привести к деформации бетонных конструкций и образованию трещин. Кроме того, из-за высокой эластичности он не предназначен для изготовления гнутых конструкций (например, углов фундамента).
  2. Небольшой размерный ряд. Из-за ограниченного применения композитная арматура производится с меньшим разнообразием диаметров, чем стальная арматура. Ассортимент выпускаемых профилей ограничен размерами от 4 до 32 миллиметров.
  3. Ограниченные виды монтажных работ. Монтаж конструкций осуществляется только с помощью пучка проволоки или пластиковых стяжек.При этом стальную арматуру также можно сваривать.
  4. Низкая термическая стабильность. При температуре выше 100-120 градусов композитная арматура начинает плавиться и теряет все свои свойства. Поэтому в случае возникновения пожаров в таких зданиях их дальнейшая эксплуатация может быть опасной.
  5. Отсутствие достаточной документации и нормативной базы. Хотя и существуют ГОСТы на композитную арматуру, в большинстве СНиП расчеты на композитную арматуру либо немногочисленны, либо отсутствуют.
  6. Повышенная хрупкость при низких температурах.Даже при низких отрицательных температурах композитная арматура становится более хрупкой.

выводы

Композитная арматура

имеет ряд преимуществ и может успешно применяться во многих областях строительства. Но ряд существенных недостатков не позволяет полностью заменить стальную арматуру.

Появившийся на строительном рынке сравнительно недавно, имеет как преимущества, так и недостатки, о которых должен знать потребитель.Несмотря на заверения производителей, что данный продукт является полноценной заменой металлической фурнитуры, не во всех ситуациях его использование можно признать оправданным.

Что такое стеклопластиковая арматура

Так называемая композитная арматура представляет собой стержень из стеклопластика, на который намотана нить из углеродного волокна, служащая не только для укрепления конструкции такого изделия, но и для обеспечения его надежного сцепления с бетонным раствором. У арматуры такого типа есть как плюсы, так и минусы, и к их использованию следует подходить очень внимательно.

Пластмассовые хомуты служат элементами для крепления арматурных стержней из углеродного волокна. Удобно, что для соединения элементов такой арматуры не требуется сварка, что, несомненно, является большим плюсом.

При оценке целесообразности применения стеклопластиковой арматуры необходимо учитывать все плюсы и минусы ее использования в определенных ситуациях. Такой подход обеспечит высокую эффективность этого материала как средства усиления строительных конструкций различного назначения.

Если не учитывать характеристики стеклопластиковой арматуры и не сравнивать их с параметрами аналогичных изделий из металла, можно серьезно навредить будущей строительной конструкции или элементам отделки. Именно поэтому, прежде чем приступить к выбору элементов для армирования бетонных конструкций, следует разобраться, в каких случаях использование тех или иных изделий более целесообразно.

Основные преимущества

Среди преимуществ, отличающих армирование углеродным волокном, можно выделить следующие.

  • Важным преимуществом стеклопластиковой арматуры является малый удельный вес, что позволяет использовать ее для армирования легких конструкций из газобетона и некоторых других строительных материалов. Это позволяет значительно снизить вес конструкций, которые с его помощью армируются. Между тем, вес обычной бетонной конструкции при использовании стеклопластиковой арматуры несколько уменьшится, так как сам строительный материал имеет внушительную массу.
  • Низкая теплопроводность
  • также является одним из преимуществ стеклопластиковой арматуры. При использовании такой арматуры в бетонных конструкциях не образуются мостики холода (чего нельзя сказать об армирующих металлических элементах), что значительно улучшает их теплоизоляционные параметры.
  • Высокая гибкость стеклопластиковой арматуры позволяет отгружать ее заказчику в бухтах, а не резать на отдельные стержни. Благодаря компактной форме упаковки такую ​​арматуру намного проще транспортировать, для чего можно использовать багажник любого автомобиля, а это значительно снижает затраты на доставку материала к месту строительных работ.Использование армирующих элементов, отгружаемых не в отрезных стержнях, а в бухтах, также позволяет снизить материальные затраты за счет уменьшения количества нахлестов. Это положительно сказывается как на прочностных характеристиках будущей бетонной конструкции, так и на ее стоимости, что особенно важно при выполнении строительных работ.
  • Такое преимущество стеклопластиковой арматуры, как ее долговечность внутри бетонной конструкции, считается достаточно спорным. Металлическая арматура, находясь в изолированном состоянии, также не подвержена негативному влиянию внешних факторов, что обеспечивает долговечность ее использования.
  • CFRP является диэлектрическим материалом, что является преимуществом изделий из этого материала. Электропроводящая металлическая арматура более подвержена коррозии, что негативно сказывается на ее долговечности.
  • По сравнению с металлическими армирующими элементами изделия из стеклопластика не подвергаются воздействию химически активных сред. Такое преимущество стеклопластиковой арматуры особенно важно в случаях возведения зданий в зимнее время, когда в бетон добавляют различные солевые растворы, ускоряющие процесс твердения.
  • Будучи диэлектриком, углепластик не создает радиопомех внутри здания, в отличие от металлических стержней. Это преимущество важно, когда в конструкции бетона много армирующих элементов. В противном случае использование композитной арматуры не будет недостатком, но не будет столь актуальным.

Стеклопластиковая арматура имеет и недостатки, о которых также следует знать ее потенциальным потребителям.

Основные недостатки

Недостатки стеклопластиковой арматуры связаны со следующими характеристиками.

  • К недостаткам стеклопластиковой арматуры относится, в частности, то, что она не выдерживает воздействия высоких температур. В то же время сложно представить ситуацию, когда арматурный каркас внутри бетона может быть нагрет до температуры 200 градусов.
  • Достаточно высокая стоимость является условным недостатком, учитывая тот факт, что для армирования бетонных конструкций можно использовать стеклопластиковую арматуру меньшего диаметра по сравнению с металлическими изделиями.
  • Арматура из углеродного волокна плохо гнется. Этот недостаток ограничивает его применение при создании армирующих каркасов железобетонных конструкций. Между тем, можно изготовить гнутые участки арматурного каркаса из стальных элементов, а затем нарастить их с помощью стержней из стеклопластика.
  • Арматура из стеклопластика плохо выдерживает разрушающие нагрузки, что очень критично для бетонных конструкций. Соответственно, их армирующий каркас должен успешно выдерживать такие нагрузки, которыми не может похвастаться арматура из композитных материалов.
  • В отличие от металлического арматурного каркаса изделия из стеклопластика обладают меньшей жесткостью. Из-за этого недостатка они плохо переносят вибрационные нагрузки, возникающие при заливке автомиксером. При использовании этого приема арматурный каркас подвергается значительным механическим нагрузкам, которые могут вызвать его разрушение и нарушение пространственного положения его элементов, поэтому к жесткости таких бетонных конструкций предъявляются достаточно высокие требования.

Учитывая достоинства и недостатки стеклопластиковой арматуры, трудно сказать, насколько она лучше или хуже металлической.В любом случае к выбору этого материала нужно подходить очень разумно, используя его для решения тех задач, для которых он действительно предназначен.

Области применения стеклопластиковой арматуры

Арматура из композитных материалов, правила монтажа которой легко узнать из соответствующих видео, применяется как в капитальном, так и в частном строительстве. Поскольку капитальным строительством занимаются квалифицированные специалисты, хорошо осведомленные о нюансах и недостатках использования тех или иных строительных материалов, остановимся на особенностях применения такого материала при возведении частных малоэтажных домов.

  • Арматура из композиционных материалов с успехом применяется для усиления следующих видов фундаментных конструкций: ленточных, высота которых больше глубины промерзания грунта, и плитных. Использование углепластиковой арматуры для усиления фундаментов целесообразно только в тех случаях, когда конструкция возводится на хорошем грунте, где бетонные фундаменты не будут подвергаться разрушающим нагрузкам, которые стеклопластиковые элементы могут просто не выдержать.
  • С помощью стеклопластиковой арматуры укрепляют стены, кладка которых выполнена из кирпича, газосиликатных и других блоков. Следует отметить, что в качестве связующего элемента стен композитная арматура пользуется большой популярностью у частных застройщиков, которые используют ее не только для усиления кладки несущих конструкций, но и для обеспечения их соединения с облицовочными перегородками.
  • Этот материал также активно используется для склеивания элементов многослойных панелей. В состав последнего входят слой утеплителя и бетонные элементы, которые соединяются друг с другом при помощи стеклопластиковой арматуры.
  • В связи с тем, что арматура данного типа лишена такого недостатка, как подверженность коррозии, ее часто используют для усиления различных гидротехнических сооружений (например, плотин и бассейнов).
  • В случаях, когда необходимо эффективно повысить жесткость балок из клееного бруса, их также армируют стеклопластиковой арматурой.
  • Этот материал также используется в дорожном строительстве: с его помощью укрепляется слой асфальтовой дороги, который в процессе эксплуатации подвергается повышенным нагрузкам.
Подводя итог всему вышесказанному, следует отметить, что использование стеклопластиковой арматуры может быть достаточно эффективным, если принять во внимание ее недостатки и связанные с этим ограничения, которые оговариваются производителем.

Способна ли арматура из стеклопластика заменить металлические аналоги?

Несмотря на то, что арматура из композитных материалов является достаточно новым материалом на строительном рынке, уже сейчас можно найти множество рекомендаций (и даже видео) по ее использованию. Принимая во внимание эти рекомендации, можно сделать вывод, что стеклопластиковую арматуру лучше всего использовать для укрепления стен, возводимых из кирпича и строительных блоков, а также для соединения несущих стен с межкомнатными перегородками.

Строительная отрасль постоянно развивается. На рынке появляются новые материалы, отвечающие высоким требованиям. Жилые и производственные здания возводятся в сжатые сроки. При их строительстве используются различные современные материалы и инновационные технологии.Недавно разработчиками была представлена ​​стеклопластиковая арматура, которая стала конкурировать с проверенными временем стальными стержнями.

Плюсы и минусы стеклопластиковой арматуры

Стеклопластик

имеет преимущества перед сталью, которые стоит рассмотреть подробно.

профи

  1. Меньший удельный вес. Масса здания значительно снижается, а это немаловажно в определенных условиях строительства.
  2. Коррозионная стойкость — не ржавеет и не гниет.
  3. Его прочность на растяжение и сжатие намного лучше, что немаловажно для строительства многоэтажных конструкций.
  4. Стойкий к агрессивным, химическим средам.
  5. Диапазон применения при различных температурах от -60 до +100 градусов.
  6. Применимо на любой географической широте.
  7. Простота и удобство транспортировки. Фитинги из стеклопластика продаются небольшими мотками, они компактны, так что при необходимости их можно перевозить легковыми автомобилями.
  8. Быстрая и практичная установка. Разрезать материал можно болгаркой, а соединить элементы между собой пластиковыми хомутами. Но стоит отметить, что при работе с этим материалом нужно использовать средства защиты как дыхательных путей, так и рук.
  9. Абсолютная радиопрозрачность данного вида арматуры.
  10. Выгодно с экономической точки зрения — низкая стоимость такого материала. При этом в местах, где необходимо использовать металлические стержни сечением 12 мм, можно использовать стеклопластиковую арматуру диаметром 8 мм.
  11. Не проводит электрический ток, что делает его предпочтительным для строительства зданий и сооружений в энергетике.

Минусы

Несмотря на положительные стороны, были и недостатки.

  1. Низкая эластичность при изгибе. Если проектируются несущие конструкции, то это необходимо учитывать.
    Обустроить сварные швы на этой арматуре не получится, но это зачастую нецелесообразно, если это не предусмотрено проектом.
  2. Низкая прочность при высоких температурах. Как только материал нагревается до 600 градусов, все его прочностные характеристики полностью исчезают, так как высокая температура меняет структуру материала.
  3. Хотя недостатков не так уж и много, их необходимо учитывать при строительстве.

Плюсы и минусы стальной арматуры

Изделия из стали

также имеют свои преимущества и недостатки.

профи

  1. Проверено временем.Стандарты выпуска материалов давно разработаны. Есть правила, которые определяют стальную арматуру.
  2. Различное количество стержневых секций. Доступны в диапазоне от 3 до 80 мм.
  3. Долгий и предсказуемый срок службы. Такая арматура служит более 50 лет при условии отсутствия контакта с водой и химической средой.
  4. Имеет хорошие показатели изгиба. Этот материал обладает эластичностью в 4 раза лучше, чем стеклопластиковая арматура. Его прочность на изгиб намного выше.
  5. Наличие. Продается на многих строительных рынках.
  6. Несколько способов установки. Можно связать проволокой, скрепить хомутами или сварить.
  7. Экологичность. Негативное воздействие на организм человека равно нулю.
  8. Простота изготовления анкеров. Если стержень нагревается простой горелкой, то просто согните его под углом 90 градусов. С учетом этого легко изготовить анкерные элементы непосредственно на строительной площадке.
  9. Отличная адгезия к бетонному раствору.Коэффициент линейного расширения раствора и арматуры практически одинаков, что позволяет получить прочный тандем.
  10. Морозостойкость. Если арматура устанавливается в местах с высокими отрицательными температурами, то ее структура остается неизменной.

Минусы

  1. Ограничение длины стержня. Максимальная длина стальных арматурных элементов – 11,7 метра; удилища длиной 12 метров встречаются редко.
  2. Высокий удельный вес.Для доставки этого материала на площадку потребуется специальная грузовая техника.
  3. Склонность к коррозии. При воздействии на сталь агрессивной среды или воды скорость коррозии составляет от 0,1 до 1,5 мм в год.
  4. Особые требования к хранению. Его нельзя долго хранить на открытой площадке и на земле, материал покрывается ржавчиной за несколько месяцев.

Как видите, недостатки несоизмеримы по количеству с положительными сторонами.

Сравнение стеклопластиковой и стальной арматуры

  1. Стекловолокно имеет более высокую прочность на растяжение, а стальные стержни обладают в 4 раза большей эластичностью.
  2. Прочность и коэффициент линейного расширения металлической арматуры больше и аналогичен бетону, чего нельзя сказать о СПА.
  3. Стекловолокно не проводит электричество, а металл является электропроводным.
  4. Диапазон сечений металлоконструкций значительно больше, поэтому их использование на сложных стройках не может быть заменено стеклопластиковой арматурой.
  5. Стеклопластик продается бухтами — 50, 100 и 150 м.
  6. Стоимость композитной арматуры намного меньше, чем у металлической.

Если рассматривать прочность этих материалов, то стоит учесть, что стеклопластиковая арматура имеет меньшую прочность на изгиб. При строительстве тяжелого здания прутья берут большего сечения, чем у стального материала. На самом деле разница в цене в масштабах строительства остается под вопросом.

Наконец

Из сравнительного анализа видно, что стеклопластиковая арматура хорошо подходит для частного строительства домов из легких материалов. Для возведения сложных и тяжелых конструкций следует использовать сталь. Сложно дать однозначный ответ на вопрос: что лучше – стальная или стеклопластиковая арматура.

Армирование бетонных монолитных конструкций пластиковыми материалами находит все большее применение в строительстве. Это обусловлено такими эксплуатационными характеристиками, как высокая прочность, долговечность и отсутствие коррозии. Последнее обстоятельство особенно важно при строительстве гидротехнических сооружений, мостов и фундаментов.

Производители строительных материалов выпускают 5 видов композитной пластиковой арматуры:

  • стеклопластиковая или стеклопластиковая — АСК;
  • углеродный композит — АУК;
  • базальтокомпозит — АБК;
  • арамидный композит — ААК;
  • комбинированный — АКК.

Из названия можно понять, какой материал является базовой основой для изготовления пластиковой фурнитуры.

Общее описание и технология изготовления

Благодаря низкой стоимости и хорошим эксплуатационным характеристикам наибольшее распространение получила стеклопластиковая арматура. Его прочность несколько ниже, чем у других композитов, но экономия средств оправдывает его использование. Для его изготовления используйте:

  • штапельный стеклохолст;
  • эпоксидные термореактивные смолы в качестве связующего;
  • специальные полимерные добавки для повышения прочности и улучшения других характеристик.

Композитная стеклопластиковая арматура для фундамента может иметь гладкую или рифленую поверхность. По технологии изготовления изначально формируются жгуты необходимого диаметра из стеклопластика и пропитываются эпоксидной смолой.После, для получения гофры переменного сечения, поверхность гладкого стержня обматывается по спирали шнуром, который также сплетен из стекловолокна. Затем полученные заготовки полимеризуют в печи при высокой температуре и после охлаждения разрезают на прямые отрезки или сматывают в бухты.

Технические условия

Производство периодических профилей и технические характеристики стеклопластиковой арматуры регламентируются ГОСТ 31938-2012. Стандарт определяет:

  • виды пластмассовой фурнитуры в зависимости от используемых материалов;
  • номинальные диаметры от 4 до 32 мм;
  • длина прямых стержней от 0.от 5 до 12 метров;
  • возможность поставки материалов в бухтах диаметром до 8 мм включительно;
  • маркировка и символы;
  • методы контроля качества;
  • правила хранения и транспортирования.

Характеристики видов композитной арматуры.

Вес материала зависит от размера сечения и может составлять от 0,02 до 0,42 кг/м.


Масса пластиковых фитингов.

Данные по пределу прочности и упругости, приведенные в ГОСТ, показывают, что эти параметры превышают характеристики стального проката при тех же диаметрах.Это позволяет использовать полимерную арматуру в особо ответственных конструкциях или при необходимости уменьшить сечения армирующих материалов.

Область применения и способ применения

Пластиковая арматура – ​​современная альтернатива металлопрокату. Единая форма стержней позволяет использовать их в технологии, аналогичной стали. Арматурный каркас из композитной пластмассовой арматуры формируют в виде плоской сетки или пространственной конструкции, предназначенной для усиления и повышения прочности железобетонных монолитов.

Материалы полимерные армирующие применяются при строительстве дорог, мостов, гидротехнических сооружений, колонн, стен, перекрытий, фундаментов и других монолитных конструкций.

Основная нагрузка приходится на продольные стержни конструкции. Имеют большее сечение и располагаются на расстоянии не более 300 мм друг от друга. Вертикальные и поперечные элементы могут располагаться на расстоянии 0,5-0,8 м. Соединение отдельных стержней в местах пересечения осуществляется с помощью полимерных стяжек или вязальной проволоки.Стыковка отдельных стержней на одной горизонтальной линии осуществляется внахлест.

Преимущества пластиковой арматуры

При сравнении композитных стержней с металлическими (мы уже проводили сравнение в этой статье) четко определяется ряд плюсов и минусов пластиковой арматуры. К ним относятся:

  • снижение веса арматурного каркаса в 5-7 раз;
  • повышенной прочности, позволяющей уменьшить диаметр стержней;
  • устойчивость бетона к коррозии и химическим веществам;
  • легкий монтаж и высокая скорость сборки армирующих каркасов;
  • упрощенная технология создания конструкций круглой и овальной формы;
  • отличные диэлектрические и теплоизоляционные свойства;
  • удобство транспортировки.

Кроме того, следует отметить неограниченную длину стержней для материалов, поставляемых в бухтах, а также простой раскрой заготовок необходимой длины.

Арматура на основе стеклопластика на 20-30% уступает по прочности другим композитам, но значительно дешевле. Поэтому такой материал более востребован в строительстве.

недостатки

Среди основных недостатков композиционных армирующих материалов специалисты называют:

  • низкая предельная температура применения, не превышающая 60-70°С;
  • слабая механическая устойчивость при боковых нагрузках;
  • невозможность гибки с малым углом скругления и необходимость использования специальных элементов.

Следует отметить отсутствие нормативной базы по применению полимеров для армирования бетона и зачастую недостоверные технические данные от производителя материала. Это затрудняет проведение расчетов и вынуждает собирать конструкции с запасом прочности.

Технология армирования фундаментов композиционными материалами

Небольшой вес пластиковой арматуры для фундамента упрощает процесс сборки арматурного каркаса любой конструкции.При этом из-за повышенной прочности материала диаметр сечения берется на одну цифру меньше, чем у металлических аналогов.

Технологический процесс монтажа бетонных монолитных конструкций с использованием полимерных стержней состоит из следующих этапов:

  1. установка опалубки и разметка уровня заливки бетонной смеси;
  2. сборка и установка армирующего каркаса;
  3. заливка бетона в опалубку;
  4. снятие щитов опалубки.

Работы по монтажу армированных монолитных конструкций должны выполняться в соответствии с принятыми проектными решениями. Конфигурация настила должна полностью соответствовать размеру и форме фундамента. В качестве опалубочного материала можно использовать стандартные щиты заводского изготовления, щиты, влагостойкую фанеру или ДСП. Для несъемной опалубки чаще всего используют листовой пенополистирол.

После сборки и закрепления щитов опалубки на их внутренней стороне с помощью водяного уровня отмечают верхнюю границу заливки бетонной смеси.Это сократит время выполнения работ и поможет распределить бетон более равномерно.

Пространственный армирующий каркас для ленточных фундаментов

Схема армирования фундамента, укладка и диаметр стержней всегда указываются в проекте. Применение композитной арматуры, особенно на основе углеродного волокна, позволяет уменьшить диаметр стержней на один размер. Укладка материала должна точно соответствовать расчетным данным. Каркас собирается на ровной площадке.

Работа начинается с вырезания заготовок. Для этого из бухты отматывают отрезки необходимой длины и устанавливают на опоры на высоте 35-50 мм над опорной подушкой или грунтом. После этого укладываются поперечные перемычки, согласно чертежу, и в местах пересечения связываются проволокой или стяжками. Таким образом, будет собран нижний ряд пространственного арматурного каркаса.

На следующем этапе необходимо собрать решетку, полностью аналогичную первой, уложить ее сверху и затем нарезать вертикальные стойки проектной длины.Первый столб привязывается на углу плоских решеток, второй — на соседнем пересечении, в результате постепенно формируется пространственная конструкция. Если горизонтальных рядов больше, то на нужной высоте закрепляется вторая решетка, а затем закрепляется следующая. При этом вертикальная стойка представляет собой один целый сегмент.

При сборке каркаса необходимо помнить, что концы арматурных стержней должны находиться на расстоянии 35-50 мм от опалубки. Это позволит создать защитный слой бетона и увеличить срок службы конструкции.Для этого очень удобно использовать специальные пластиковые клипсы.


Пластиковые хомуты.

На дно траншеи необходимо насыпать песчано-щебеночную подушку и хорошо ее утрамбовать. После этого песчаный слой рекомендуется укрыть геотекстилем или гидроизоляционным материалом. Это предотвратит попадание влаги в бетон и прорастание сорняков.

Горизонтальное армирование плитных фундаментов

При заливке плитных фундаментов применяется технология горизонтального армирования.Его главная особенность – отсутствие поворотных и примыкающих секций. Обычно это две сетки, расположенные одна над другой из длинных прямых прутьев и вертикальных стоек.

Все работы выполняются на месте. Сначала по рисунку конструкции вяжется нижняя сетка, а поверх нее укладывается верхняя сетка. После этого устанавливаются вертикальные стойки, как описано для ленточных конструкций. Нижняя сетка должна быть установлена ​​на подставках.

Заливка бетона на пластиковый арматурный каркас

Технологически заливка бетонной смеси ничем не отличается от работ с применением стальной арматуры. Однако, учитывая меньшую прочность материала при боковом радиальном воздействии, уплотнение вибратором следует производить осторожно, чтобы не повредить целостность пластиковых стержней.

При строительстве любого здания необходим фундамент. Для прочности в бетон вставляют арматуру. Раньше он изготавливался исключительно из металла. Современные технологии позволяют изготавливать композитную арматуру. У него есть свои плюсы и минусы, а потому, прежде чем использовать его при строительстве бани, следует внимательно изучить особенности.

Особенности материала

Арматура, изготавливаемая из различных композитов, нашла применение как в частном, так и в капитальном строительстве.

Композитная арматура бывает двух видов в зависимости от материала изготовления. Изготавливается из стекловолокна или базальтового волокна. Последний значительно дороже, хотя по своим свойствам немного превосходит качество удилищ из стеклопластика.

Особенность композитной арматуры в том, что она состоит из двух слоев — внутреннего и внешнего. Внутренняя часть представляет собой сердцевину из параллельных волокон. Эти волокна соединены между собой композитом из эпоксидной или полиэфирной смолы. Характеристики армирования зависят от сердечника.

Волокна намотаны на сердечник в виде спирали, которые также объединены друг с другом с помощью композита. Эта часть отвечает за сцепление с бетонным раствором.

Поскольку композитный материал не обладает достаточной прочностью на изгиб, он не пригоден для вязки при укладке стальных стержней.Для этого лучше использовать пластиковые хомуты.

Преимущества и недостатки

Крепление углепластиковых стержней осуществляется специальными хомутами, для крепления нет необходимости использовать сварку

К преимуществам композитной арматуры относятся:

  • малый вес;
  • стоимость ниже, чем у металла;
  • прочность;
  • устойчивость к агрессивным средам;
  • отличные теплоизоляционные свойства, что является основным преимуществом при строительстве бани;
  • не является проводником, поэтому не создает помех радиоволнам;
  • срок службы может составлять 80 лет; Фитинги
  • продаются в бухтах, поэтому длина стержня не ограничена.

И все же композитная арматура имеет недостатки:

  • нельзя эксплуатировать при температуре выше 200°С;
  • не слишком эластичный. Однако последний недостаток важен только при строительстве высотных зданий. Упругость фундамента бани не играет никакой роли.

Если вы не собираетесь нагревать фундамент бани до слишком высоких температур, то лучшим выбором будет использование композитной арматуры. Прочный и легкий материал, который можно разрезать на куски любой длины, обладает прекрасными армирующими свойствами.

Композитный и стандартный стальной арматурный стержень

Q. Как обстоят дела со стекловолоконной и углеродной арматурой? Я узнал об этих вариантах композитной арматуры недавно, когда услышал, как подрядчик упомянул, что их стоимость теперь сопоставима со стандартной стальной арматурой. Но я не уверен, насколько точен мой источник, или когда вы будете использовать один против другого. И где в смесь впишется арматура с эпоксидным покрытием?

А. Билл Палмер, редактор woc360.com , сотрудник Американского института бетона, лицензированный профессиональный инженер и бывший редактор журнала Concrete Construction , отвечает: Арматура из углеродистой стали использовалась более века для придания железобетону прочности на растяжение. Это дополнительное армирование необходимо, потому что прочность бетона на растяжение (при прямом растяжении) составляет всего около 10-15% его прочности на сжатие, поэтому бетон с давлением 3000 фунтов на квадратный дюйм может иметь прочность на растяжение всего 300 фунтов на квадратный дюйм по сравнению со сталью класса 60, которая имеет предел прочности на растяжение 60000 фунтов на квадратный дюйм.

Когда к бетонной балке прилагается нагрузка, она прогибается или изгибается, и бетон в верхней половине балки сжимается, а нижняя половина растягивается. Сталь размещается в нижней части балки, и когда бетон, окружающий сталь, трескается — хотя вы можете даже не видеть трещины — сталь обеспечивает прочность на растяжение.

Но недостатком стали в бетоне является то, что со временем влага, хлориды и кислород проникают в бетон и приводят к коррозии стали.Если коррозия достаточно сильная, то бетонная балка (или колонна, или стена) теряет прочность на растяжение или изгиб. Это особенно проблема в конструкциях, которые подвергаются воздействию солей против обледенения, таких как мосты или гаражи.

Фото предоставлено Owens Corning Infrastructure Solutions Арматура из стеклопластика доступна в различных размерах и классах для различных применений. Здесь показан стеклопластиковый стержень Pinkbar № 3 от Owens Corning, который, по словам компании, хорошо подходит для плоских работ благодаря своей коррозионной стойкости, легкому весу и простоте в обращении.Также доступна арматура из более прочного стекловолокна для конструкционных применений.

Для защиты стали в 1970-х годах была изобретена арматура с эпоксидным покрытием. За последние 50 лет были построены тысячи конструкций с использованием стержней с эпоксидным покрытием, и эпоксидное покрытие в основном успешно продлевает время до начала коррозии. Однако недавно некоторые государственные департаменты транспорта запретили использование арматуры с эпоксидным покрытием после обнаружения многих мостов, где покрытие отслоилось от стали.Достаточно небольшого кусочка эпоксидной смолы, чтобы коррозия начала распространяться под покрытием.

Однако существуют некоторые альтернативные материалы для армирования бетона, которые можно использовать для предотвращения коррозии. Арматура из нержавеющей стали доступна, но довольно дорогая, есть и оцинкованная арматура. Другим вариантом являются материалы, сочетающие полимерную матрицу со встроенными стеклянными, углеродными или базальтовыми волокнами — полимер, армированный волокнами (FRP). Эти материалы не подвержены коррозии, они намного легче стали (примерно на треть веса), они не нагреваются на солнце на стройплощадке и имеют 4.в 5 раз сильнее на растяжение. А новые стержни имеют песчаную поверхность, поэтому они хорошо сцепляются с бетоном.

Однако арматура из стеклопластика имеет некоторые недостатки. Стекловолоконные стержни в настоящее время стоят на 15-25% дороже, чем аналогичная стальная арматура. Кроме того, есть некоторые вопросы о том, насколько хорошо они ведут себя при пожаре — они плавятся и теряют прочность? И были некоторые опасения по поводу их долгосрочного отклонения или ползучести. Вопросы дизайна привели к более консервативному (и, следовательно, более дорогому) дизайну конструкционных бетонных элементов.Еще одна проблема заключается в том, что стержни нельзя сгибать в полевых условиях, их необходимо заказывать на заводе.

Но для легкого армирования плоских конструкций, где основной целью является предотвращение образования трещин, арматура из стеклопластика вполне конкурентоспособна, даже по себестоимости, а поскольку она намного легче стали, она снижает трудозатраты. А при его высокой прочности требуется меньше армирования. Сегодня несколько компаний производят арматуру из стеклопластика. Owens Corning продвигает свой Pinkbar из стекловолокна, а Neuvokas производит GatorBar в Мичигане. В GatorBar есть стержни как из стекловолокна, так и из базальтоволокна.

Покупатель, будь осторожен. Дуг Гремель из Owens Corning говорит: «Легко срезать углы, используя менее дорогую полиэфирную смолу, которая не будет столь же долговечна в щелочной среде бетона, как стержни, изготовленные из более качественной винилэфирной смолы, которая, как было показано, выдерживает в тестах на ускоренное старение и в реальном времени. Есть много очень недорогих китайских производителей стекловолокна, которые продают его за небольшую часть себестоимости. На мой взгляд, это немного похоже на проблему с китайским гипсокартоном у некоторых из этих игроков.

Относительно использования углеродного волокна в арматуре из стеклопластика Гремель говорит: «По моему мнению, углеродный пруток все еще остается в экзотическом лагере. Это, безусловно, лучший материал, который используется разумно и надлежащим образом для структурного усиления существующих конструкций. Углеродные стержни FRP, залитые эпоксидной смолой в неглубокие бетонные канавки в покрытии конструкций, как лейкопластырь, придают элементу почти чудесную дополнительную способность к изгибу и сдвигу. Тем не менее, углеродные стержни или углеродные предварительно напряженные арматуры остаются как минимум в 10 раз дороже, чем стержни из стеклопластика и стальной арматуры.

Пожалуй, лучшим решением для конструкционного бетона, который будет подвергаться воздействию солей против обледенения, является горячеоцинкованная арматура. Оцинкованные стержни будут противостоять коррозии примерно в четыре раза дольше, чем стержни из углеродистой стали, а надбавка к цене составляет всего около 10%. Оцинкованные стержни легко доступны по всей территории США

.

Добавить комментарий

Ваш адрес email не будет опубликован.
