Армирование ленточного фундамента: виды, схемы, чертежи

Универсальный ленточный фундамент чаще остальных используется в частном домостроении. Он прекрасно справляется со всеми нагрузками. Поэтому его можно закладывать и под дом, и под служебные постройки. Ключевым условием прочности конструкции является правильно изготовленный и установленный армирующий каркас.

К армированию ленточного фундамента надо подходить с позиции правильного подбора самой стальной арматуры. В плане ее диаметра и количества нарезанных под определенную длину стержней. Поэтому очень важно еще на стадии проектирования дома рассчитать выше обозначенные показатели. Грамотно составить схему армирования.

Правильное армирование ленточного фундамента – это правильно выбрать арматуру. А значит, надо разобраться в сортаменте этого строительного материала. Классификация арматуры – это несколько типов и видов, которые отличаются друг от друга технологией производства и внешними структурными данными.

По типу производства

• Горячекатаная с маркировкой «А»;
• Холоднодеформированная с обозначением «Вр»;
• Катанная «К».

По форме рисунка

• С кольцевым профилем;
• Серповидным;
• Комбинированным.

Так вот, когда делают каркас для ленточного фундамента, используют арматуру горячекатаную с серповидным или комбинированным профилем. Конечно, качество фундаментного основания для дома во многом будет зависеть от количества прутков в армирующей решетке и от диаметра выбранной арматуры. Поэтому очень важно правильно провести расчет и того, и другого показателя.

Расчет армокаркаса

Правила армирования ленточного фундамента основываются на схеме сборки каркасной конструкции. Она делится на три вида арматуры, уложенной в разных плоскостях.

Рабочее армирование

Это арматурные стержни, расположенные вдоль траншеи.

Они устанавливаются в несколько рядов по высоте, количество которых зависит от глубины заложения самого фундамента. Количество прутков, расположенных в горизонтальной плоскости, зависит от ширины фундаментной траншеи. К примеру, если глубина фундамента составляет 1 м, то при использовании арматуры диаметром 8 — 14 мм, их укладывают в 2 — 3 рядов. Что касается ширины, то при данном показателе в полметра устанавливается два ряда арматурных прутков.

Вертикальное

Это вертикально установленные стержни, которые между собой скрепляют прутки рабочего армирования, за счет чего получается основная сетка армокаркаса.

Поперечное

Это отрезки арматуры, которые между собой скрепляют две или несколько сеток, установленных в опалубку ленты фундамента. По сути, это поперечные стяжки, которые обеспечивают совместную работу армирующих решеток.

Есть определенные нормы армирования монолитных ленточных фундаментов, в которых определены нормативы размерных показателей арматуры.

1. Для поперечного армирования используются стержни не меньше 6 мм в диаметре.
2. Вертикальные стержни выбираются по диаметру в зависимости от глубины заложения фундаментной конструкции. Если глубина не превышает 80 см, то применяются стержни диаметром не меньше 6 мм. Если глубина превышает данный показатель, то не меньше 8 мм.
3. Что касается прутков рабочего армирования, то здесь используется специальная формула расчета:

D=S x 0,001, где S – это площадь сечения фундамента, а D – это суммарный диаметр всех стержней, расположенных в продольном направлении.

При этом есть одно условие. Если длина рабочего армирования не превышает 3 м, то минимальный диаметр для армокаркаса ленточного фундамента будет составлять 10 мм. Если длина превышает 3 м, то минимальный размер – 12 мм.

Теперь, чтобы рассчитать, сколько для армирования ленточного фундамента потребуется прутков в продольном направлении, и каков у них диаметр, необходимо ознакомиться с сортаментом горячекатаной арматуры. К примеру:

1. 4 прутка 8 — миллиметровой арматуры – это 2,01 см².
2. 6 прутков – это уже 3,02 см².
3. 10 прутков 14 — миллиметровых стержней – это 15,39 см².
4. Такое же количество у 12 — миллиметровой – 11,31 см².

Эти показатели есть в таблицах СНиПов и сортаментов арматуры. Они очень удобны в плане выбора именно количества и диаметра.

При сборке арматуры в каркас для ленточного фундамента важно не забывать, что ошибки при армировании обязательно приведут к растрескиванию фундаментной конструкции. Поэтому при сборке нельзя забывать о мелочах. К примеру, когда соединяются в углах траншей два смежных решетчатых каркаса, надо обязательно учитывать усиления их соединения.

А это дополнительные хомуты, проволока и крючки, с помощью которых не просто проводится соединение, с их помощью усиливается сама конструкция армокаркаса. А ведь по углам здания фундамент претерпевает самые большие нагрузки и разряжения.

Видео

Полезное видео про армирование ленточного фундамента.

Схема

Схема армирования ленточного фундамента – это точное расположение в пространстве продольных, вертикальных и поперечных стержней, собранных в одну конструкцию. Чтобы было понятно, рассмотрим классическую схему, как самую простую. Вот она показана на фото ниже.

В СНиПе под номером 52 — 01 — 2003 четко оговаривается, как проводят укладку арматуры в ленточный фундамент, с каким шагом в поперечном и продольном направлении.

Вот несколько позиций из этого документа.

• Шаг укладки стержней зависит от диаметра арматуры для ленточного фундамента, размеров гранул щебня, способа укладки бетонного раствора и его уплотнения.
• Шаг рабочего армирования – это расстояние, равное двум высотам сечения армирующей ленты, но не более 400 мм.
• Поперечное армирование – это расстояние между прутками не более половины ширины сечения, но не более 300 мм.

Еще раз обратите внимание на фотографию. Размеры самой конструкции – это не размеры фундаментной ленты. Все дело в том, что каркас должен располагаться внутри тела фундамента, поэтому тем же СНиП четко оговорено, что расстояние от краев плоскостей фундаментной ленты до арматуры не должно быть меньше 5 см.

Именно этот размерный показатель берется за основу, когда рассчитываются размеры сечения каркасной системы. К примеру, если ширина фундамента равна 50 см, то длина поперечных элементов каркаса будет равна 40 см. Если глубина заложения равна 1 м, то вертикальные прутки подрезаются в длину по 90 см. Это максимальные показатели длин, они могут быть меньше.

По чертежам армирования ленточного фундамента легко можно обозначить габаритные размеры конструкции. Но надо правильно расположить каркас внутри траншеи и опалубки. С боков будет видно, как располагать, на каком расстоянии от поверхностей опалубки. Сложнее с дном траншеи. Поэтому на дно устанавливаются подпорки высотою 5 — 10 см, на которые армокаркас и укладывается.

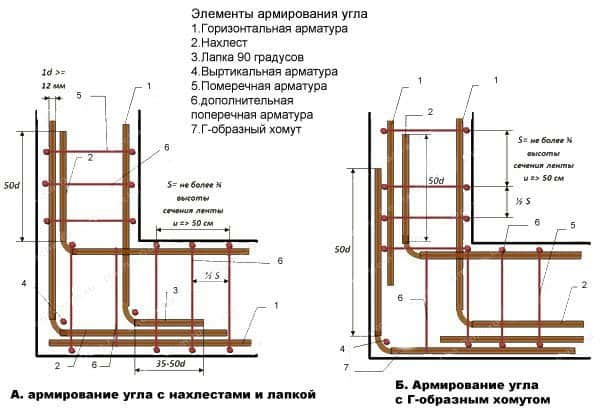

Армирование углов ленточного фундамента – это отдельная тема, ведь углы нагружаются больше всего. Поэтому здесь проводится усиление конструкции разными способами. К примеру, дополнительно укладываются в горизонтальной плоскости хомуты из арматуры, скрепляемые с каркасом проволокой.

Второй вариант – сделать выпуск стержней каждой конструкции, расположенной в отдельных смежных траншеях, и согнуть их под прямым углом, чтобы завести в соседние траншеи для скрепления с соседним арматурным каркасом. Есть и другие способы.

Правила

Технология армирования ленточного фундамента основана на точном расчете всех элементов конструкции с учетом диаметра арматуры и схемы ее сборки. С расстояниями и схемой разобрались, теперь можно переходить непосредственно к сборочному процессу. Сложнее всего, если стоит задача соединения арматуры хомутами, которые используются в качестве поперечного крепления армирующих решеток. Изготовить хомуты не всегда просто, особенно, если они сложной формы.

Поэтому тем, кто собирается сделать армирование фундамента своими руками, рекомендуется не изгибать арматурные стержни, а просто нарезать их по необходимой длине, которая соответствует расстоянию между сетками. Сами армирующие решетки собираются на ровной площадке, где их подрезают под размер и соединяют между собой вязальной проволокой. Как было сказано выше, с учетом шага установки стальной арматуры.

Если ширина траншеи позволят, то сборку можно проводить прямо по месту внутри опалубки. Для этого:

1. Выставляется расстояние от поверхностей опалубочной конструкции до армированного каркаса.
2. В местах соединения траншей на опалубке с учетом расстояний вкручиваются саморезы или забиваются гвозди.
3. Между ними натягиваются бечевки, которые покажут места расположения рабочего армирования.
4. Теперь по натянутым бечевкам в землю (песчаную подушку) с учетом шага установки вбиваются вертикальные стержни. В принципе, все вбивать нет надобности, главное – необходимо такое количество, с помощью которого можно удержать прутки рабочего армирования. Поэтому вбиваются с шагом, равным трем или четырем расчетным шагам.
5. Теперь на расстоянии 5 — 10 см от днища к вертикальным пруткам привязываются горизонтальные стержни. Очень важно, чтобы они располагались точно в горизонтальной плоскости.
6. Далее точно так же, но только с учетом отложенного расстояния 5 — 10 см от поверхности фундамента, устанавливаются прутки рабочего армирования, которые крепятся проволокой к вертикальным стержням.
7. Остается только уложить между решетками поперечные отрезки арматуры и скрепить их вязальной проволокой.

Вот такое простое руководство (пошаговая инструкция) схемы армирования ленточного фундамента. При кажущейся простоте, это на самом деле трудоемкая работа, на которую уйдет не один день. Проще собрать решетки на земле. Затем установить их в траншеи и опалубку на подставки. Выставить по вертикали и закрепить между собой поперечными стержнями.

Правда, если сторона фундамента длинная, то и решетка получится не короткая. А значит, весить она будет прилично, так что поднять и опустить ее в проем между элементами опалубки будет трудно. Потребуются или несколько помощников, или подъемная техника.

Армирование подошвы

Чтобы увеличить несущую способность фундаментной ленты, в ее конструкцию проектом закладывается подошва. По сути, это расширенный ленточный фундамент, расположенный под основной конструкцией. Она позволяет увеличить площадь основания, что приводит к снижению нагрузок на грунт. То есть, фундамент становится более устойчивым.

Как сделать армирование подошвы ленточного фундамента – вопрос, который волнует многих начинающих строителей. В принципе, здесь все то же самое. Единственное – это уменьшение расстояния между элемента каркаса до 20 см. При этом монтаж конструкции производится в опалубку под подошву, то есть:

1. Собирается опалубка под подошву.
2. В нее устанавливается армирующий каркас.
3. Монтируется каркас под основную конструкцию, скрепляя его проволокой с нижним армокаркасом.
4. Собирается опалубка под основную ленту.

Обычно такая конструкция используется для заглубленного фундамента. Чтобы внутри траншеи было легко работать, ее ширину делают на один метр больше. Это увеличение объема земляных работ, но другого выхода нет. Ведь установить на большую глубину металлическую конструкцию с дополнительной установкой деревянной опалубки требует размаха. В этом случае сборку армокаркаса проводят вне опалубки. Внутри только производится привязка нижнего армирования с верхним.

Углы

Подходить к правильному армированию углов ленточного фундамента надо с позиции усиления углов. Выше уже упоминалось, что существует несколько методов (способов), с помощью которых производится соединение двух арматурных конструкций в смежных траншеях. Давайте рассмотрим один из самых простых вариантов, как возможность проведения армирования ленточного фундамента своими руками.

Обязательно ли армировать ленточный фундамент в углах по — особому? Ответ только положительный. Посмотрите на фото выше позиция «а», где показана самая простая схема связки двух смежных конструкций. В ней показано, что согнутые под 90° концы стержней рабочего армирования заходят в смежную опалубку. Там они соединяются с прутками продольных элементов.

В этих местах создается нахлест, который гарантирует высокую прочность стыковки. При этом согнутые стержни арматуры сами по себе создают высокую соединительную прочность двух смежных бетонных конструкций.

Вопрос о необходимости армирования мелкозаглубленного ленточного фундамента (МЗЛФ), задается часто. Чтобы расставить все точки над «i», поясним некоторые моменты, которые обозначены в СНиПах.

1. Если сооружается одноэтажное здание высотою не более 10 м с пониженной степенью ответственности на любых грунтах. Армировать фундамент нет необходимости.
2. При сооружении зданий выше 10 м при нормальном втором уровне ответственности. А это жилые и общественные здания с несколькими квартирами. Армирование проводить надо обязательно. При этом шаг расположения армирующих рядов составляет не менее 20 см.

В проектах конструкций легких строений часто указывается способ армирования в виде закладки одной сетки по типу плитного фундамента. Это в корне неверно, потому что по центру ленточного фундамента (даже малозаглубленного) нагрузки незначительны. Они располагаются по краям ленты.

Именно поэтому рабочее армирование является главным в плане несущей способности. Именно поэтому стержни располагаются от краев бетонной конструкции на расстоянии 5 — 10 см, а не 30 или 40. Именно они имеют самый большой диаметр по сравнению с вертикальными и поперечными элементами.

Заключение по теме

Итак, разбираясь в теме, как правильно надо армировать ленточный фундамент своими руками, становится понятным, что это не просто арматура, собранная в решетчатую конструкцию. Это строгая схема сборки подобранных по диаметру и длине арматурных стержней и уложенных с определенным шагом. То есть, нельзя на глаз делать армокаркас. Все в нем должно быть в точном соответствии с расчетами и нормами. При этом очень важно правильно провести связку, а не сварку.

Вопрос, нужно ли армировать ленточный фундамент, давно уже никто не задает. Армировать надо обязательно с учетом вышеописанных расчетов, нюансов и технологий сборки. Не забываем правильно выбирать саму стальную арматуру.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

что это и как делается

Ленточный фундамент – сегодня его называют самым распространенным типом при возведении дома или иного строения. Но как проводится армирование ленточного фундамента? Какой материал и арматуру какого диаметра выбирают, как проводится армирование – разберем далее.

Как выбрать  арматуру

Выбирая арматуру для перекрытия,  стоит принимать во внимание следующие правила:

• Если армируется основа в одноэтажном доме или же двухэтажном строении, берется арматура 10-24 мм, диаметра. Если брать более толстый диаметр арматуры, прочный материал – это удовольствие стоит дорого. Да и сама прочность не на весь масштаб будет задействована.
• Оптимально брать именно рифленого типа арматуру. Так она более надежно крепится с бетоном и обеспечивает полную надежность. Гладка арматура – недорога, но она не обеспечивает необходимого сцепления и уровня прочность. Исключение – это поперечного типа соединение.
• При однородном грунте используют арматуру 10-14 мм сечения. Если грунт неоднороден, то нагрузка возрастает и сечение выбирают в диаметре 16 – 24 мм.

Бесспорно, приобретение толстой, рифленого типа арматуры – удовольствие достаточно дорогостоящее. Но если армирование своего домика на даче или бани проводится собственноручно – объемы работ в таком случае небольшие и соответственно стоимость их не будет слишком бить по бюджету.

Принцип работы арматуры

Рисунок 1. Функции арматуры

Создание, правильная укладка ленточного типа основы строения и его армирование предусматривает не только ответ на поставленный вопрос — какой материал выбрать. Понимание процесса укладки арматуры, того, как фиксируется в ленточный фундамент и какую роль она играет – залог надежности строения.

При укладке важно понимать, что материал, созданный из стали и бетона имеет в своем активе массу преимуществ. Это обусловлено характеристиками и показателями их – бетон как бы дополняет сталь, соответственно она в разы увеличивает параметры и характеристики бетонной смеси.

Это затрагивает такой параметр как прочность. Ее измеряют при разных состояниях строительного материала – растяжение и сжатие, давление и сдвиги. Все это очень важно, так как влияет на итоговые показатели прочности. У бетона присутствуют такие высокие показатели как сопротивление при сжатии, потому его нередко применяют при возведении перекрытия. Но при этом важно учитывать и такой показатель как растяжения даже самого прочного железобетона.

Важно! Сталь не позволяет ему растягиваться, так как обладает высокими показателями прочности при растяжении под внешними факторами. Сочетание воедино бетона и  стали позволит создавать самый прочный строительный материал – его и стоит применять при укладке и укреплении ленточного типа основы дома.

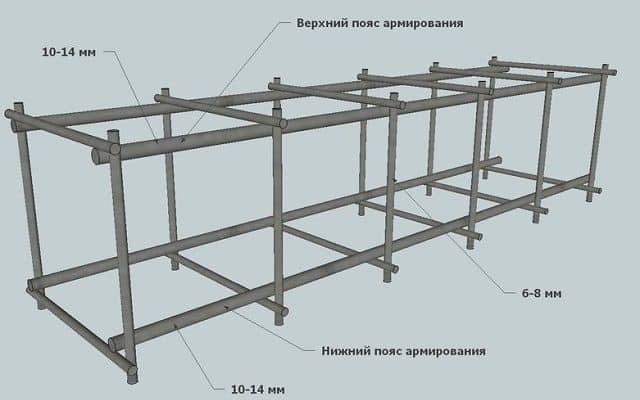

Расчет объема арматуры

А сколько именно арматуры нужно для укладки и армирование ленточного фундамента – принимают во внимание то, какая именно схема будет применяться в том или ином случае. Если возводиться небольшого размера дом, гараж или же баня – применяется строителями следующая схема:

• укладка нижнего, после верхнего пояса.
• 3-4 арматурных прута в каждом поясе.
• расстояние между каждым из стержней – 10 см., но расстояние между краями фундамента и арматурой – 5 см.
• соединение в единое целое пояса проводят посредством применении специального хомута, при шаге от 5 и до 30 см.

Такая схема считается самой оптимальной и принимая во внимание размеры будущее постройки и самого фундамента не так уж и сложно провести расчеты.

Как пример, вы строите дом при площади в 150 кв.м., и внешними стенами периметра в 50 м. Применяют два пояса и по 3 прута в каждом – получаем 6, умножаем на 50. Соответственно сумма в 300 метров это и будет основанием арматуры.

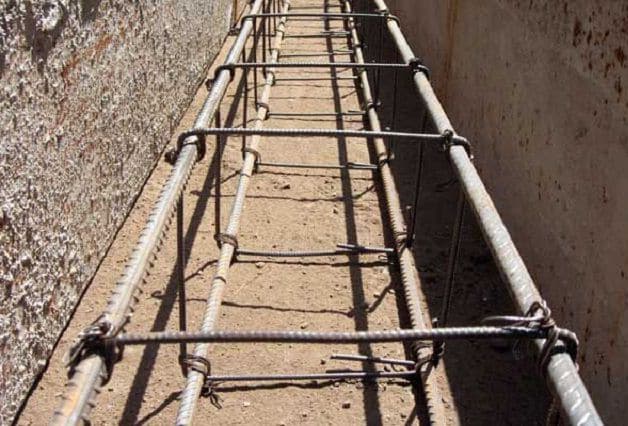

Рисунок 2. Арматурный каркас

Перемычки идут с шагом в 30 см., потому 50 делим на 0.3 – выходит 167 штук при длине каждой в 30 см.. На вертикального типа перемычки нужно 200.4 метра – 167 множим на 0.6 и на 2. Для горизонтальных – 100.2 метра, поскольку 167 умножаем на 0.3 и на 2. Потому нужно закупать 300 м. толстой, с рифленой поверхностью и 300.6 с гладкой поверхностью арматуры. Но важно отметить – оптимально покупать материал с запасом в 10-15% от итогового подсчета объема стройматериала.

Правила проведения армирование ленточного фундамента

Как согласно строительных норм правильно армировать и усиливать ленточный в строении фундамент? Так правила согласно нормам безопасного строительства фундамента состоят в следующем:

• если применима рабочая арматура – применимы стержни класса как минимум А400;
• не рекомендовано применять сварку – она будет просто ослабевать сечение и соответственно снижать схватку с бетоном;
• металлический каркас на углах в обязательном порядке связывается – сваривание в данном месте также недопустимо;
• даже при выборе хомута – запрещено выбирать модели с гладкой поверхности арматуры;
• обязательно соблюдают защитный в бетонной конструкции слой – он составляет 4 см., и именно он защищает арматуру от коррозии и разрушения;
• при установке стержня в продольном направлении – их соединяют обязательно с нахлестом, равный минимум 20 диаметрам выбранного прута, и не мене 25 см.;
• если металл часто располагается в конструкции – важно вести контроль крупности заполнителя в самом бетонном составе, который не должен застревать меж прутьями;

Важно! При правильном составлении и подготовке арматурного каркаса – успех обеспечен уже наполовину. Такой каркас помогает спасти основу дома от проседания под весом внешних конструкций.

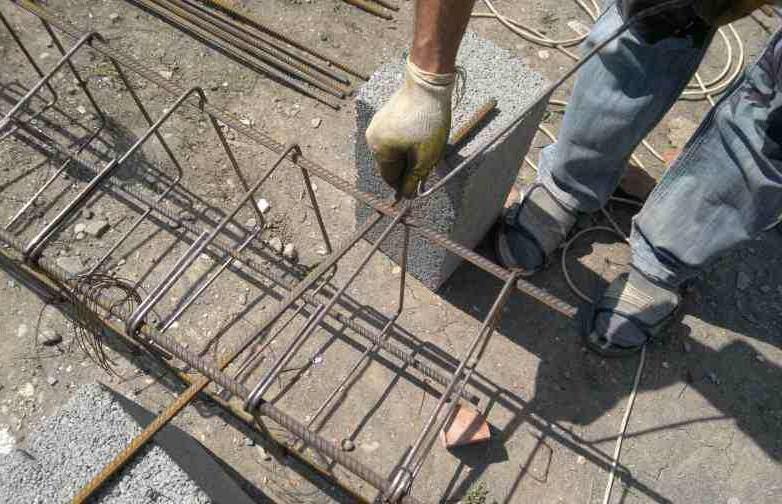

Как проводится вязка арматуры – применяется в обязательном порядке именно метод связывания, поскольку именно такой каркас приобретает большую прочность, в особенности в сравнении со сваренным. Обусловлено это высокой вероятностью ненужного прожига самого металла, хотя такое правило не распространено на заводские конструкции.

Рисунок 3. Вязка арматура

Укладка арматуры

При этом углы каркаса также вяжут – никакого сваривания при помощи вязальной, специально предусмотрено проволоки. Перед проведением всех строительных работ в процессе укладки и усилении ленточного типа фундамента – важно подготовить инструменты. На практике применяются две методы укладки:

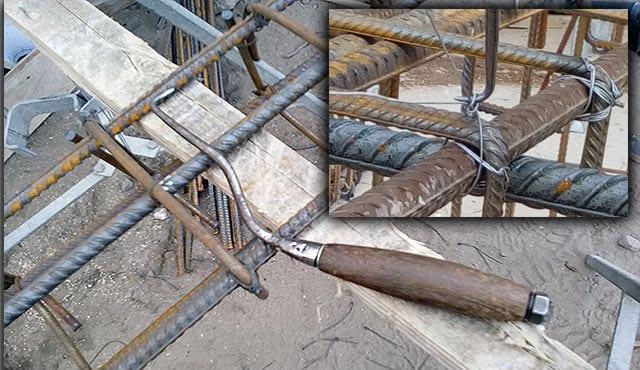

• используют в процессе работ специальные крюки;

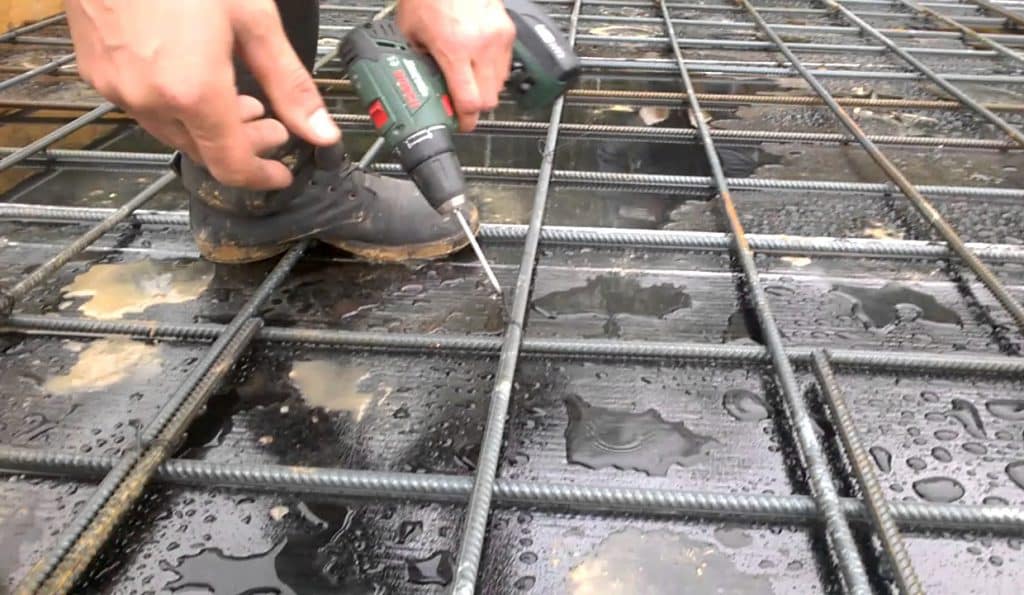

• либо же может применять более современный и портативный инструмент – вязальную машину, работающую по принципу пистолета.

Так в первом варианте крючок более подойдет для возведения небольшого по объему фундамента, но сама укладка арматуры при таком способе вязания занимает немало времени. Для соединения оптимально применять отожженного типа проволоку в диаметре от 0.8 и до 1.4 мм. Применение для связывания иных материалов попросту недопустимо, так как большинство из них не способны выдержать веса строении.

Техника сборки укрепляющей арматуры

Какую арматуру используют для армирование ленточного фундамента — сам диаметр выбирают с учетом веса самого возводимого строения. В этом могут подсказать инженеры, после проведения всех расчетов и составлении схемы ленточного фундамента. Сами работы начинаются с установки непосредственно опалубки. Существует два варианта ее установки:

• сам каркас можно монтировать непосредственно в самом котловане/траншее выделенном под фундамент.

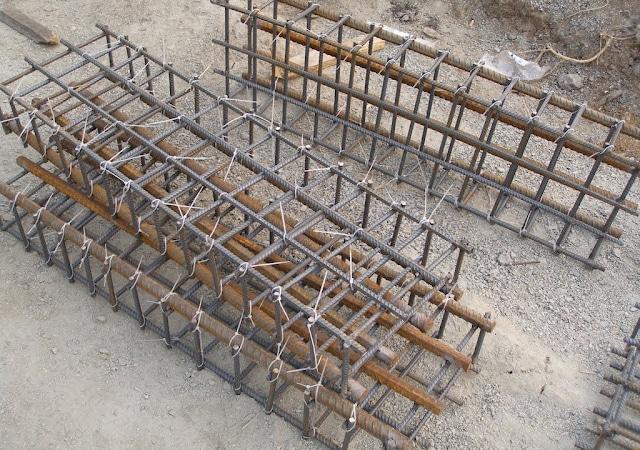

• непосредственно рядом с котлованом готовят отрез самого каркаса и их уже по частям переносят в траншею под фундамент.

Первый вариант прост. Во втором случае работать проще, но таскать частями будущий каркас фундамента. При работе в самой траншее стоит учитывать последовательность следующих рабочих действий:

• Первыми в структуре будущего фундамента проводят укладку продольных прутов самого нижнего пояса в армированной сетке. Их обязательно приподнимают на 5 см. от самого края – оптимально применять в работе специальные ножницы. Также от самой опалубки также надо отступить 5 см.
• Применяя поперечного типа конструкцию или же армированный корпус, и фиксируют на соответствующем расстоянии посредством вязальной проволоки или же крюка.

Варианты укладки

Далее применяют один из двух вариантов укладки

• При применении уже сформированных корпусов – вверху к ним привязывают и самый верхний армирующий пояс.
• Если применяют уже нарезанные куски для поперечного типа перемычек, возведения вертикального типа стоек – последние стоит подвязать. После возводят второй слой с самого верха.

Можно применять еще одну технику укладки армирующего ленточного типа фундамента. Сам каркас выходит более прочным, но расход объемов строительного материала – выходит выше. Тут вертикальные стоки просто вбивают в грунт.

• В грунт вбивают вертикального типа стойки в самих углах ленты и местах, где будут соединены горизонтального размещения прутья. Стойки выбирают с большим диаметром, как минимум 16-20 мм, расставляя их на расстоянии 5 см. от края. Выверив горизонталь/вертикаль – вбивают в грунт на 2 м.
• Вбивают вертикальные прутья, соблюдая между ними шаг в 300 мм., на углах и месту примыкании просвета – 150 мм.
• Крепят продольного типа нити самого нижнего пояса армирования. Вместе пересечения стойки и арматуры – крепить перемычки.
• Крепят верхний пояс в армирующем каркасе – располагают его на 5-6 см. ниже уровня поверхности самого бетона.
• Завершают работу привязыванием горизонтального типа перемычек.

Оптимально по времени и затрате сил формировать армирующий пояс из ранее заготовленного контура. Его сгибают, формируют так прямоугольник по заданным параметрам. Таких деталей потребуется немало. Все они должны быть равными по размерам, но сама работа по укладке и возведению основы дома пойдет быстро.

Рисунок 4. Укладка арматуры

Советы армирование ленточного фундамента

Если говорить о том, каким должно согласно строительных норм быть правильное расположение арматуры в ленточном фундаменте – учитывают ряд правил.

• Сам напуск должен быть как минимум 5 см.

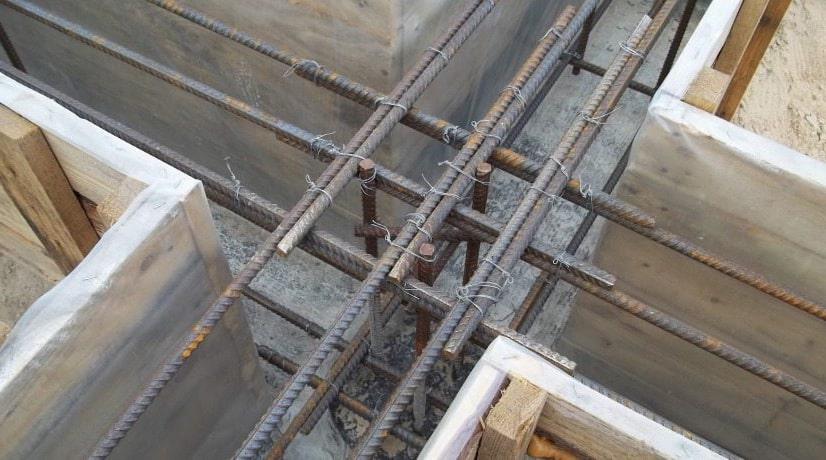

• На самих соединениях углов перпендикулярно уложенные пруты обязательно связывают. Никогда не стоит использовать отдельные блоки. Оптимально, если сами углы будут выполнены из загнутой под нужным углом арматуры. Это позволит обеспечить необходимую степень надежности. Но тут необходимо загибать ее на специальных станках, своими силами этого не сделать.
• Само соединение соединяют при помощи специально соединительной проволоки. Используют специальные строительные крюки или пистолеты. Главное затягивать проволоку так плотно, чтобы не оставлять свободного места под хомутом. Прикоснитесь к нему и если он ходит ходуном, то затянут недостаточно плотно.
• Сам перехлест должен равняться как минимум 40-50 диаметров выбранной арматуры. Не должно быть разбежки в стыковке, предусмотренной просветом.
• Каркас должен стоять ровно. Плюс ко всему всегда надо позаботиться и о защитном слое из бетона для арматурной сетки.

Все это наглядно показывает, насколько просто можно сделать армирующий ленточный фундамент. Если сделать все согласно правил, то сроки службы, как самого фундамента, так и всего дома, иного строения, увеличивается в разы.



расчет и схема вязки арматуры, как правильно вязать

Любое здание не может обойтись без надежного и крепкого основания. Строительство фундамента является наиболее важным и трудоемким этапом. Но в этом случае должны быть соблюдены все правила и требования по укреплению фундамента. Для этой цели возводят ленточный фундамент, который способен сделать основу сооружения крепкой и надежной. Стоит рассмотреть подробнее особенности ленточного фундамента, а также технологию выполнения армирования конструкции.

Особенности

Ленточный фундамент представляет собой монолитную бетонную полоску без разрывов на дверные проемы, становящуюся основой под строительство всех стенок и перегородок конструкции. Основой ленточной конструкции является бетонированный раствор, который изготавливается из цемента марки М250, воды, песочной смеси. Для его упрочнения применяют арматурный каркас, выполненный из металлических прутьев разных диаметров. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные влияния на сооружения могут сказываться на состоянии основы. Поэтому, если армирование выполнено неправильно, при первой малейшей угрозе фундамент может разрушиться, что приведет к разрушению всей постройки.

Армирование имеет следующие преимущества:

• препятствует проседанию грунта под зданием;
• утвердительно сказывается на шумоизоляционных качествах фундамента;
• повышает устойчивость фундамента к резким перепадам температурных режимов.

Требования

Расчеты арматурных материалов и схемы армирования выполняются в соответствии с правилами функционирующего СНиПА 52-01-2003. Сертификат имеет конкретные правила и требования, которые необходимо выполнять при армировании ленточного фундамента. Главнейшими показателями прочности бетонных сооружений являются коэффициенты сопротивляемости на сжатие, растяжение и поперечный излом. В зависимости от установленных стандартизированных показателей бетона подбирается определенная марка и группа. Выполняя армирование ленточного фундамента, определяется тип и контролируемые показатели качества арматурного материала. По ГОСТу допускается использование горячекатаной строительной арматуры повторяющегося профиля. Группа арматуры выбирается в зависимости от предела текучести при предельных нагрузках, она должна обладать пластичностью, стойкостью к ржавчине и низким температурным показателям.

Виды

Для армирования ленточного фундамента употребляется два вида прутьев. Для осевых, которые несут ключевую нагрузку, необходим класс АII или III. При этом профиль должен быть ребристый, ведь он обладает лучшей адгезией с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для суперконструкционных перемычек используют более дешевую арматуру: гладкую класса АI, толщина которой может быть 6–8 миллиметров. За последнее время большой востребованностью стала пользоваться стеклопластиковая арматура, ведь она обладает лучшими прочностными показателями и длительными эксплуатационными сроками.

Большинство проектировщиков не рекомендуют ее употреблять для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких стройматериалов давно известны. Разработаны специализированные арматурные профили, которые способствуют тому, что бетон и металл объединяются в целостную конструкцию. Каким образом будет вести себя бетон со стеклопластиком, как надежно будет данная арматура соединяться с бетонной смесью, а также успешно ли эта пара будет справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно применить стекловолоконную либо железобетонную арматуру.

Расчет

Расход арматуры нужно выполнять на этапе планирования чертежей фундамента, чтобы в дальнейшем с точностью знать, какое количество стройматериала потребуется. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлокаркаса. Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

• чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
• теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
• соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
• нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
• расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.

Схема

Постоянное движение грунтов оказывает серьезнейшее давление на ленточный фундамент. Чтобы он крепко противостоял таким нагрузкам, а также на этапе планировки ликвидировал источники образования трещин, специалисты рекомендуют позаботиться о правильно выбранной схеме армирования. Схема армирования фундамента – это конкретное расположение осевых и перпендикулярных прутков, которые собраны в единую конструкцию.

В СНиПе №52-01-2003 четко рассматривается каким образом выполняют укладку арматурных материалов в фундамент, с каким шагом в различных направлениях.

Стоит рассмотреть следующие правила из данного документа:

• шаг укладывания прутьев зависит от диаметра арматурного изделия, габаритов гранул щебенки, метода укладки бетонного раствора и его уплотнение;
• шаг рабочего упрочнения – это дистанция, которая равна двум высотам сечения упрочняющей ленты, но не больше 40 см;
• поперечное упрочнение – это расстояние между прутьями составляет половину ширины самого сечения (не больше 30 см).

Определяясь со схемой армирования, необходимо учитывать тот факт, что в опалубку монтируется собранный в одно целое каркас, а внутри будут обвязываться только угловые участки. Число осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, ведь заранее невозможно определить области с наиболее сильными нагрузками. Наиболее востребованными являются схемы, у которых соединение арматуры выполняется таким образом, чтобы образовывались ячейки геометрических фигур. В данном случае гарантируется крепкое и надежное фундаментальное основание.

Технология работ

Армирование ленточного фундамента проводится с учетом следующих правил:

• для функционирующей арматуры применяют прутья группы А400, но не ниже;
• специалисты не советуют употреблять в качестве соединения сварку, поскольку она притупляет сечение;
• на углах арматура в обязательном порядке связывается, но не сваривается;

• для хомутов не разрешено использовать безрезьбовую арматуру;
• необходимо строго выполнять защитный бетонированный слой (4–5 см), ведь он является защитой металлических изделий от коррозии;
• при выполнении каркасов прутья в осевом направлении соединяются с нахлестом, который должен составлять не меньше 20 диаметров прутьев и не меньше 25 см;
• при частом размещении металлических изделий необходимо соблюдать крупность заполнителя в бетонном растворе, он не должен застревать промеж прутков.

Подготовительные работы

Прежде чем приступать к работе, необходимо очистить рабочий участок от различного мусора и мешающих предметов. По предварительно подготовленной разметке выкапывается траншея, которую можно сделать вручную либо с помощью специализированной техники. Чтобы стены были в идеально ровном состоянии, рекомендуется монтировать опалубку. В основном каркас помещают в траншею вместе с опалубкой. После чего выполняют заливку бетоном, а также в обязательном порядке проводится гидроизоляция конструкции посредством рубероидных листов.

Способы вязки арматуры

Схема упрочнения ленточного фундамента допускает соединение прутьев методом связки. Связанный металлокаркас обладает повышенной крепостью сравнительно со сварочным вариантом. Это объясняется тем, что увеличивается риск прожига металлических изделий. Но это не относится к заводским изделиям. Допускается для ускорения работ выполнять армирование на прямолинейных участках методом сваривания. Но армировку углов производят только с применением вязальной проволоки.

Перед тем как вязать арматуру нужно приготовить необходимые инструменты и стройматериалы.

Существует такие два способа связывания металлических изделий:

• специализированный крючок;
• вязальная машинка.

Первый способ подходит для небольших объемов. Кладка арматуры в данном случае займет слишком много времени и сил. В качестве соединяющего материала применяют отожженную проволоку, диаметр которой составляет 0,8–1,4 мм. Употребление иных стройматериалов запрещено. Арматуру можно связать отдельно, а после опустить в траншею. Либо выполнять связывание арматуры внутри котлована. Оба способа рациональные, но имеются некоторые различия. Если изготавливать на поверхности земли, то можно справиться самостоятельно, а в траншее понадобится помощник.

Как правильно вязать арматуру в углах ленточного фундамента?

Для угловых стен используется несколько методов связывания.

• Лапкой. Для осуществления работ на конце каждого прута делают лапку под углом 90 градусов. В данном случае стержень напоминает кочергу. Величина лапки должна составлять не меньше 35 диаметров. Загнутый участок стержня подсоединяют к соответствующему вертикальному участку. В результате чего получается, что наружные прутья каркаса одной стены присоединены с наружными другой стены, а внутренние присоединяются к внешним.

• С использованием Г-образных хомутов. Принцип выполнения схож с предшествующей вариацией. Но здесь не нужно изготавливать лапку, а берут спецэлемент Г-образной формы, величина которого составляет не меньше 50 диаметров. Одну часть привязывают к металлокаркасу одной стеновой поверхности, а вторую – к вертикальному металлокаркасу. При этом внутренние и наружные хомуты соединяются. Шаг хомутов должен формироваться ¾ от высоты стены подвального помещения.

• С использование П-образных хомутов. На угол понадобится 2 хомута, величина которых составляет 50 диаметров. Каждый из хомутов приваривают к 2 параллельным прутьям и 1 перпендикулярному стержню.

Как правильно нужно армировать углы ленточного фундамента, смотрите в следующем видео.

Как выполнить армировку на тупых углах?

Для этого наружный пруток гнут до определенной градусной величины и крепят к нему дополнительно стержень для качественного усиления прочности. Внутренние спецэлементы соединяются с наружным.

Как вязать упрочнительную конструкцию своими руками?

Стоит рассмотреть подробнее, как выполняется вязание арматуры на поверхности земли. Сначала изготавливаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где выполняется армировка углов. Подготавливаются отрезки арматуры. Стандартизированная величина прутьев составлять 6 метров, по возможности лучше их не трогать. Если нет уверенности в собственных силах, что можно справиться с такими прутьями, их можно разрезать пополам.

Специалисты рекомендуют начинать вязать арматурные прутья для самого короткого участка ленточного фундамента, что дает возможность приобрести определенный опыт и навык, в дальнейшем будет легче справиться с длинными конструкциями. Резать их нежелательно, ведь это приведет к увеличению расхода металла и снижает крепость фундамента. Параметры заготовок следует рассмотреть на примере фундамента, высота которого составляет 120 см, а ширина – 40 см. Арматурные изделия должны быть залиты со всех сторон бетонной смесью (толщина около 5 см), что является первоначальным условием. Учитывая эти данные, чистые параметры упрочнительного металлокаркаса должны составлять по высоте не больше 110 см, по ширине 30 см. Для вязки необходимо добавить по 2 сантиметра с каждой грани, это нужно для нахлеста. Поэтому заготовки для горизонтальных перемычек должны иметь величину 34 сантиметра, заготовки для осевых перемычек – 144 сантиметра.

После расчетов вязание упрочнительной конструкции происходит следующим образом:

• следует выбрать ровный участок земли, положить два длинных прутьев, концы которых нужно подровнять;
• на дистанции 20 см от концов привязываются по крайним граням горизонтальные распорки. Для связывания потребуется проволока величиной 20 см. Ее складывают вдвое, протягивают под участком связывания и затягивают посредством вязального крючка. Но затягивать необходимо с осторожностью, чтобы проволока не обломалась;
• на дистанции около 50 см выполняется поочередное привязывание оставшихся горизонтальных распорок. Когда все будет готово, конструкцию убирают на свободное место и осуществляют связывание еще одного каркаса идентичным способом. В итоге получатся верхняя и нижняя части, которые нужно между собой соединить;
• следом необходимо установить упоры для двух частей сетки, упереть их можно к различным предметам. Главное – это соблюдать, чтобы связанные конструкции имели надежное профильное расположение, дистанция между ними должна приравниваться к высоте связанной арматуры;

• по концам привязываются по две осевые распорки, параметры которых уже известны. Когда каркасное изделие будет напоминать готовое приспособление, можно приступать к привязыванию остальных кусков арматуры. Все процедуры выполняются с проверкой размеров конструкции, хоть заготовки и выполнены одинаковых габаритов, лишняя проверка не повредит;
• по аналогичному методу осуществляется связывание всех остальных прямых участков каркаса;
• на дно траншеи укладывается прокладка, высота которой составляет не меньше 5 см, на ней будет уложена нижняя часть сетки. Устанавливаются боковые подпорки, монтируется сетка в правильном положении;
• снимаются параметры непровязанных стыковочных мест и углов, подготавливаются отрезки арматурного изделия для подсоединения металлокаркаса в общую систему. Стоит обратить внимание, что нахлест концов арматуры должен составлять не меньше 50 диаметров прутка;
• привязывается нижний поворот, после перпендикулярные стойки и к ним выполняется привязывание верхнего поворота. Осуществляется проверка дистанции армировки ко всем граням опалубки. Упрочнение конструкции на этом заканчивается, теперь можно переходить к заливанию фундамента бетонной смесью.

Вязание арматуры посредством специализированного приспособления

Чтобы изготовить такой механизм, потребуется несколько досок толщиной 20 миллиметров.

Сам процесс выглядит следующим образом:

• отрезаются 4 доски по величине арматурного изделия, их соединяют по 2 штуки на дистанции, равной шагу вертикальных стоек. В итоге должны получиться две доски идентичного шаблона. Необходимо следить за тем, чтобы разметка дистанции между рейками была одинаковой, иначе не получится осевого расположения соединительных спецэлементов;
• изготавливаются 2 вертикальные подпорки, высота которых должна приравниваться к высоте арматурной сетки. Подборки должны иметь профильные угловые опоры, которые не позволят им перевернуться. Проверяется готовая конструкция на прочность;
• ножки опоры устанавливаются на 2 сколоченные доски, а две наружные доски укладываются на верхнюю полку опоров. Выполняется фиксирование любым удобным методом.

В итоге должна образоваться модель арматурной сетки, теперь работу можно осуществлять без сторонней помощи. На запланированные участки устанавливаются вертикальные раскосы арматурного изделия, заранее посредством обычных гвоздей на определенное время выполняется фиксирование их положения. На каждую горизонтальную перемычку из металла устанавливается прут арматуры. Данную процедуру выполняют по всем сторонам каркаса. Если все выполнено правильно, можно приступать к вязанию посредством проволоки и крючка. Конструкцию необходимо делать, если в наличие есть одинаковые участки сетки из арматурного изделия.

Вязание армированной сетки в траншеи

Выполнять работы в траншеи довольно сложно из-за тесноты.

Необходимо хорошенько обдумать схему вязания каждого спецэлемента.

• На дно траншеи укладываются камни или кирпичи высотой не больше 5 см, они поднимут металлические изделия от поверхности земли и позволят бетону закрыть арматурные изделия со всех граней. Дистанция промеж кирпичей должна быть равной ширине сетки.
• Поверх камней кладутся продольные прутья. Горизонтальные и вертикальные стержни должны быть порезаны по необходимым параметрам.

• Приступают к формированию основы каркаса с одной стороны фундамента. Работу выполнить будет легче, если заранее привязать к лежащим стержням горизонтальные распорки. Помощник должен поддерживать торцы прутьев до тех пор, пока они не монтируются в нужном положении.
• Выполняется поочередное вязание арматуры, дистанция между распорными элементами должна быть не меньше 50 см. Аналогичным образом связывается арматура на всех прямых участках фундаментальной ленты.
• Проверяются параметры и пространственное местоположение каркаса, при необходимости необходимо исправить положение, а также исключить прикосновение металлических изделий к опалубке.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
• Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
• Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.

• Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
• Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
• Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Качественно выполненное упрочнение фундамента является залогом длительного эксплуатационного срока здания (20–40 лет), поэтому данной процедуре должно быть уделено особое внимание. Но опытные мастера советуют проводить ремонтно-профилактические работы каждые 10 лет.

Вязка арматуры под ленточный фундамент: схема, технология

Любой знает, что устойчивость и долговечность постройки зависит от того, насколько грамотно и аккуратно уложен фундамент. Он принимает на себя статическую равномерно распределенную нагрузку в течении всего срока эксплуатации. Деформацию линейных напряжений контролирует арматура, находящаяся внутри, а сжимающие нагрузки на фундамент воспринимаются бетоном.

Вязка арматуры под ленточный фундамент — это оптимальный вариант, позволяющий скрепить металлическую составляющую будущей постройки. Эти связанные металлические пруты разного диаметра, после заливания опалубки цементобетоном, сохраняют пространственный линейный контур, заданный ему при вязке.

Когда бетон набирает прочность необходимой марки, это армирование позволяет ему сохранять нужное расположение при нагрузке. Если фиксация производилось сваркой, то при вибрации цементобетона, сварочный арматурный шов может разойтись. Это создаст вероятность напряжения внутри. Из-за этого он может разрушиться преждевременно.

Особенности ленточного фундамента

Ленточный фундамент является более распространенным, нежели монолитный. Его можно использовать при строительстве из разных материалов, есть возможность сделать собственными руками. Также при его строительстве банально экономятся деньги. Но у него также есть недостаток. Производство ленточного фундамента подходит только для сухих, каменистых почв. При влажном, неустойчивом грунте устройство на большую глубину будет не рентабельным.

Ленточный фундамент – это железобетонная плита любых выбранных габаритов. Размеры зависят от давления будущего дома, оказываемого него. При строительстве важна подготовка основания. Помимо этого схема вязки арматуры также должна быть строго соблюдена.

Во избежание просадки основания и преждевременного разрушения, а возможно самого дома, производится дополнительное уплотнение для необходимой прочности основания. Если необходимо, ленточный фундамент дополняют внутренними несущими перемычками.

Глубина, на которой устанавливается ленточный фундамент, зависит от некоторых факторов. Если верхние грунтовые слои будут неустойчивыми, то подошву основания устанавливают ниже уровня промерзания. Также ее можно совместить вместе со сваями. Если уплотнение основания достаточное, то погружать ленточный фундамент ниже нет особой необходимости.

Виды арматуры для связывания

До производства работ нужно определиться с арматурой, которая лучше подойдет. Как правильно вязать арматуру для ленточного фундамента? Обвязка арматуры ленточного фундамента производится любым пневмоинструментом или крючком. А если их нет рядом? Используется подручный инструмент. Этим и хорош ленточный фундамент. Вязка арматуры может осуществляться даже пассатижами.

Рифленую арматуру используют в основных сечениях, потому как у него лучше сцепление с цементобетонном, а гладкую для связки в поперечных сечениях. Она будет стоить немного дешевле рифленой.

Связывание металлической арматуры

Существуют определенные правила вязки. При выборе арматуры необходимо выбирать соответствующую требованиям ГОСТ. При строительстве зачастую используется материал, который соответствует ГОСТ-5781-82. Имеет шесть классов прочности.

Ее можно сгибать при необходимости, а также приваривать при помощи сварочного аппарата. При изготовлении первого класса используют низкоуглеродистую сталь, а при изменении класса повышается концентрация легирующих добавок, из-за которых повышается механическая прочность.

Связывание композитной арматуры

Производится из стеклопластика, углепластика, базальтопластика. В ней содержатся волокна углерода, базальта, а также стеклянные и арамидные. Самая распространенная — это стеклопластиковая. Она легче, дешевле, не ржавеет, не гнется, не приваривается сварочным аппаратом. В отсутствие возможности сварки приходится связать композитную арматуру. Преимущество этого типа заключается в том, что она имеет низкую теплопроводность.

Связывание стеклопластиковой арматуры

Связанную пластиковую арматуру можно отличать от металлической по допустимому распределяемому весу. Выбирая армирующим материалом стеклопластиковую арматуру необходимо просчитать возможные нагрузки потому, что воспринимаемый ей удельный вес существенно отличается от веса, который способна воспринимать металлическая арматура. Сам процесс связывания остается таким же. Используются те же инструменты и те же сопутствующие материалы.

Схема, по которой распределяется арматура в ленточном фундаменте

Арматура, находящаяся в цементобетоне, распределяет нагрузку. Поэтому от качества вязки напрямую будет зависеть, насколько долго прослужит конструкция.

Особенности обустройства каркаса:

• Предпочтение отдается арматуре диаметром не менее 1 сантиметра;
• Должно соблюдаться минимальное расстояние от каркаса до внутренних краев опалубки, обычно 30-50 миллиметров;
• Между прутами не более 40 сантиметров;
• Элементы, которые идут вдоль и поперек, делаются из гладких прутьев 6-8 миллиметров;
• Между хомутами 10-50 сантиметров;
• Соблюдение количества ярусов по СНиП.

Расчет проволоки для каркаса

Как вязать арматуру на ленточный фундамент? Нужно проследить, чтобы характеристики соответствовали ГОСТ 3282-74. Ее подвергают температурной обработке, после чего она становится пластичной, не теряя прочностных качеств. Погрешность сечения не более 0,02 миллиметра.

Типы разделения проволоки

По способу обработки:

• Отожженная;
• Необработанная.

По сопротивляемости нагрузкам:

• I группа;
• II группа.

По наличию защиты:

• Защищенная;
• Не защищенная.

Инструменты для связывания арматуры

Правильная вязка арматуры для ленточного фундамента предполагает то, что узлы должны накрепко фиксироваться проволокой. Если это не будет выполнено, то при вибрации цементобетонной смеси узлы могут окончательно развязаться. После это повлечет за собой повышенные нагрузки и преждевременное разрушение.

У ленточного фундамента арматура вяжется:

• Руками — крючком;
• Иннерционным крючком;
• Пистолетом.

Крючок для связывания

На вопрос как правильно вязать арматуру на ленточный фундамент можно ответить, что сначала нужно выбрать хороший инструмент.

Вязальные крючки отличаются по форме. Выбор инструмента сугубо индивидуален. Приобретайте его исходя из собственной техники связывания. С не подходящим инструментом очень быстро устанут руки, и вы рискуете натереть себе мозоли.

Они небольшого размера, подходят для связывания в как труднодоступных местах, так и при обычной обстановке. При покупке крючка присмотритесь повнимательнее и опробуйте сразу.

Самодельный вязальный крючок

Самодельные крючки делаются по шаблону, как и модели, изготавливаемые на производстве. При их производстве используют арматуру, которую затачивают сбоку и сгибают в тисках. Ручку делают из расплавленного пластика, а после накручивают. Также для ручки может быть использована трубка из полимеров.

Арматура вяжется ими схематично, надежно, с обязательным соблюдением расстояния между узлами. Поэтому самодельные крючки также отлично подходят для вязки.

Шуруповерт с крючком

Использование шуруповерта или другого полуавтоматического инструмента позволит ускорить процесс работы, а также возможно поможет разгрузить ваши руки. Связывая арматуру ленточного фундамента своими руками, вы прикладываете больше усилий, а это при больших объемах работ может существенно отразиться на вашей производительности.

Крючок располагается на ножке. Во время работы крючок цепляет проволоку, подтягивает ее усилием вверх, а ножка, поворачиваясь, делает обороты и скручивает концы проволоки. Операция производится до достижения необходимого затягивания узла.

Вязальный пистолет

Он является лучшим инструментом для самого качественного скрепления. Но он довольно дорогостоящий. Он используется профессиональными строителями, которые не могут позволить себе терять время. Аппарат имеет сменную катушку, на которую намотана проволока. Эти катушки заряжают прибор.

Большим бонусом этого инструмента является его так называемая «автономность». Работая с ним у вас нет нужды подключаться к сети, что делает его еще более удобным. Также помимо высокой стоимости он имеет еще один существенный недостаток. Вязальный пистолет не используется в местах ограниченного пространства.

Связывание кусачками

Еще один способ вязания арматуры ленточного фундамента своими руками. Используется при необходимости связать несколько проволочных узлов потому, что при долгой работе с плоскогубцами сильно устанут руки. При больших объемах работ намного более предпочтительно использовать другой инструмент.

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

• Проволока связывается вдвое.
• Через петлю просовывается крючок.
• С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
• Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

• Стержни подтягиваются, скручиваются, концы откусываются кусачками;
• Проволока скручивается в несколько оборотов при ее сильной натяжке;
• Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

• Повышается производительность;
• Повышается плотность связанных узлов;
• Просты в использовании.

Пошаговая инструкция

Перед вязкой надо выставить опалубку, забетонировать, нужно закупить материалы, доставить их и выполнить еще ряд подготовительных действий.

Начало армирования

Перечень действий по армированию и связыванию:

• Сортировка;
• Очистка от грязи;
• При необходимости выравнивание стержней;
• Нарезка на заготовки нужного размера;
• Связывание арматурных заготовок в плоскости каркаса;
• Связывание плоскостей между собой.

Диаметр выбираемой арматуры и проволоки выбирают исходя из общей нагрузки и предполагаемых габаритов ленточного фундамента.

Монтаж производят на строительном объекте. Четыре элемента каркаса связывают вместе с нахлестом. В итоге пояс будет состоять из пар скрученных стержней, которые будут вертикально и горизонтально расположены.

Укладка готового арматурного каркаса

Перед монтажом нужно подготовить основание и выставить опалубку. После идет установка двух поясов, которые после оба бетонируются.

Схема выполнения действий:

• Вбивание фиксирующих стержней;
• Последовательное укладывание блоков;
• Проверка элементов.

Вязка остова

Лучшим из вариантов считают прямоугольный либо квадратный ленточный фундамент. Для максимальной устойчивости армирование производится квадратом, под 90 градусов. На углах фундамента производственный процесс немного усложняется из-за использования согнутых прутьев. Заготовки прикрепляют жгутами (хомутами), а на стыках крепятся усиления. Чтобы повысить прочность дома арматуру загибают и укладывают внахлест при помощи хомутов.

Полезные советы:

• Уделяйте внимание армирующимся углам фундамента;
• Используйте фиксаторы, чтобы арматурный каркас не соприкасался с грунтом и опалубкой;
• Используйте металл необходимого качества без ржавчины;
• Вяжите арматуру с нахлестами;
• Если проволока недостаточно гибкая, поместите ее на полчаса в костер.

Использование дополнительных деталей для пространственной фиксации арматуры

Не стоит считать, что использованием фиксаторных приспособлений при возведении ленточного фундамента можно пренебречь. Они образуют «защитный слой», который поможет уберечь ваш фундамент от коррозии и преждевременного разрушения. Эта, казалось бы, мелочь убережет постройку и огромное количество денег.

Фиксаторы используют для фиксации нижней плоскости арматурного каркаса, укладывая их на основание, и фиксации боковых плоскостей о стенки опалубки. Также для временного скрепления элементов при монтаже каркаса.

Еще одно отличное приспособление — это скобы, которые используются для связывания пересечений арматуры. Они очень упругие и действуют пружинящим образом. Имеют диаметр от 2 до 4 миллиметров.

При строительстве ленточного фундамента необходимо со всей серьезностью отнестись к работам с арматурой. Будьте предельно внимательны! Очень важно выбрать качественные материалы, не имеющие ржавчины, а при работе строго соблюдать технологическую последовательность, чтобы ваш дом прослужил долго. Если вы сомневаетесь, то лучше предоставьте эту работу для профессионалов.

Вязка арматуры под ленточный фундамент: правила, схемы

Сооружая фундамент для дома, надо учитывать все требования, предъявляемые СНиПами. Потому что от правильно проведенных строительных работ зависит качество конечного результата. Это в полной мере относится к вязке арматуры под ленточный фундамент. При кажущейся несложности процесса, требования к нему достаточно жесткие.

Хотя сама вязка не требует жесткого крепления арматуры между собой, потому что важная составляющая металлической конструкции – это удерживание объемности и возможности балансировать при заливке и застывании бетонной смеси. То есть, без изменения размеров и формы каркас принимает идеальное положение под воздействием нагрузок, действующих на него со стороны бетона.

Виды арматуры

Сегодня в строительстве для заливки ленточного фундамента используют обычную стальную арматуру и новую – композитную. Оба вида применяются для сооружения конструкций каркасов, но вопрос, какая лучше, сегодня один из актуальных. Итак, давайте разберемся, какую арматуру надо выбирать для заливки ленточного фундамента.

Металлическая

В этой категории материала три вида: холоднодеформированная, термомеханическая и горячекатаная.

Не будет влезать в дебри технологий производства каждого вида, просто обозначим, что для создания высокой прочности фундамента применяется горячекатаный вид класса АIII.

Это арматура с рифленой поверхностью, которую укладывают в продольном направлении. Именно она несет на себе все основные нагрузки (на растяжение и на изгиб), которые действуют на фундамент дома.

 Есть в конструкции армирующего каркаса и еще два элемента: вертикально установленные стержни и поперечные. Первые вместе с продольными составляют основу каркасных решеток, вторые отвечают за соединение нескольких армирующих сеток между собой.

Поэтому для этих двух групп можно использовать арматуру и классом ниже, и диаметром меньше. К примеру, для вертикальных элементов используются прутки класса АII (тоже с рифленой поверхностью), для поперечин класса АI (гладкие).

Что касается диаметра, то в частном домостроении используется арматура диаметром в пределах 8 — 18 мм. Такой же размер характерен и для вертикальных стержней, а вот поперечины могут изготавливаться из арматуры 6 — 8 мм или проволоки (катанки) диаметром 6 мм. Наиболее популярный вид для поперечин – катанка. Добавим, что выбираемый диаметр поперечных элементов зависит от высоты собираемого каркаса.

• Если этот показатель не превышает 80 см, то каркас обвязывается катанкой 6 мм.
• Если выше данного значения, тогда 8 мм.

Обвязка арматуры стального типа производится специальной проволокой. Она мягкая и при частых циклах сгибания не рвется.

Стеклопластиковая

 Пластиковую арматуру нередко называют композитной, потому что состоит она из нескольких разных материалов.

Основа у них, конечно, пластик, а вот наполнители могут быть разными: базальт, стекло и углерод.

Самыми популярными среди них – это стеклопластиковая арматура. У нее отличные технические и эксплуатационные характеристики, но цена намного ниже, чем у остальных видов.

Вот преимущества стеклопластиковых стержней перед стальными.

1. Они не коррозируют, хотя внутри фундамента эти процессы происходят медленно.
2. У них низкая тепловая проводимость.
3. Они не бояться перепадов температур и влажности.
4. Прочность на растяжение – 1000 МПа. У стальной арматуры этот показатель равен 390 МПа.
5. Стеклопластиковая арматура в 3,5 раза легче металлической.
6. Она не проводит электрический ток.

Что касается недостатков, опять же в плане сравнения, то упругость у стеклопластиковой арматуры намного ниже. При нагревании они быстро размягчаются и теряют свои качества. К тому же арматуру этого вида можно отнести к слабо горючим материалам. Сегодня производят специальные пластиковые прутки, которые по показателям горючести лучше. Но это все равно не входит ни в какое сравнение с металлическими аналогами.

В строительных канонах еще нет определенных стандартных подходов, на которые можно было бы опираться, отвечая на вопрос, для каких фундаментов можно использовать стеклопластиковую арматуру. Просто из личного опыта строители рекомендуют, что эту разновидность лучше использовать для сборки каркаса под ленточный фундамент, если последний закладывается под небольшие легкие постройки.

При сооружении ленточного фундамента своими руками не стоит экспериментировать. Все давно уже стандартизировано и узаконено. Поэтому армирующий каркас должен изготавливаться из стальной арматуры класса А III. В зависимости от давления здания на фундамент диаметр стержней выбирается из диапазона от 8 до 18 мм.

Инструменты для вязки

 Буквально лет двадцать назад никто и не помышлял об изобретение инструмента для вязки арматуры.

Во все времена использовался обычный крючок, и замены ему не находилось по той простой причине, что это самое простое приспособление, дешевое, которое можно без проблем сделать своими руками.

С помощью крючка можно было связать большое количество стального материала буквально за пару часов. Главное, что требовалось от производителя работ, иметь навык работы с этим инструментом (опыт) и знать несколько способов вязки.

Но требования, увеличить скорость проведения работ, дало толчок для изобретателей, которые стали предлагать различные конструкции крючков. Это механические инструменты и электрические. К первым относится крючок инерционного действия. Это инструмент с ручкой, внутри которой сделаны прорези по спирали. На самом металлическом крючке сделаны выступы, которые входят в эти прорези.

Получается так, что при натягивании ручки на себя, крючок для вязки начинает выходить из нее, вращаясь относительно своей центральной оси. То есть, получается так, что, вставив крючок в петлю проволоки, и начиная тянуть ручку на себя, инструмент закручивается, тем самым закручивая и проволоку.

 Но лучше всех в этом плане себя показал электрический пистолет. В его конструкции имеется катушка с проволокой (она сменная), из которой последняя подается на специальный рабочий орган.

При нажатии кнопки, проволока выходит наружу и сама скручивается под вращательным действием головки инструмента.

Быстрота, высокое качество – вот основные параметры, когда приходится использовать вязальный пистолет для арматуры.

Единственный минус этого инструмента – высокая цена. Поэтому когда ставится задача правильной вязки арматуры для ленточного фундамента своими руками, то от способа с пистолетом придется отказаться. Можно обойтись обычным крючком.

Как и чем гнуть?

Существуют специальные гибочные станки, с помощью которых можно гнуть арматуру. Делается это в одном случае, когда производится армирование углов ленточного фундамента. Но не стоит приобретать оборудование данного типа, если сооружении фундамента проводится своими руками. Есть способы ни чем не хуже станочных, но по простоте производства работ куда проще.

Для этого понадобятся всего лишь две трубы, которые вбиваются в землю с расстоянием между ними в 2 см. Главное, чтобы трубы под воздействием давления от арматуры сами не согнулись. Поэтому закапывать придется минимум на полметра. Арматурный стержень вставляется между трубами и сгибается вручную относительно одной из них. И чем больше диаметр труб, тем больше радиус изгиба, и наоборот. Для изготовления угловых элементов каркаса это самый простой вариант.

Существует большое количество способов соединение элементов армирующего каркаса при помощи вязальной проволоки. Самый простой из них – это сложить отрезок проволоки длиною 25 — 30 см пополам, и обязать ею место перехлеста двух прутков с помощью крючка. Эта схема вязания арматуры настолько проста, что в ней даже разбираться не придется.

Но есть более сложные способы вязки, которым придется учиться. Поэтому вопрос, как правильно вязать арматуру для ленточного фундамента, до сих пор актуален. Ведь хозяин дома старается при минимальных затратах получить максимальный результат. А правильная обвязка арматуры ленточного фундамента – это гарантия высокого качества конечного результата. Поэтому давайте рассмотрим несколько способов обвязки.

Видео

Схемы и приемы

Перед тем как вязать арматуру, надо понимать, что не всегда можно использовать простые схемы вязки. Ведь фундаментные конструкции подвергаются подчас огромным нагрузкам, исчисляемым сотнями тонн. Поэтому и способы крепления надо использовать более сложные.

Посмотрите на фото ниже, где показана одна из схем вязки арматуры. Она отличается от остальных тем, что сложенная вдвое проволока как бы делает двойную петлю, с помощью которых происходит прижим одного прутка к другому. Таким способом связывать элементы каркаса не совсем удобно, но это эффективная схема, гарантирующая высокую прочность соединения. При этом надо отметить, что в поперечном направлении стержни соединены прочно, а в продольном есть свобода смещения. Таким способом обычно связывают арматуру в углах фундаментной конструкции.

К простым способам обвязки можно еще отнести и другую технологию:

1. В двойную петлю вставляется один свободный конец проволоки.
2. Делается два оборота крючком.
3. Затем вставляется второй конец в петлю.
4. Делается необходимое количество оборотов для зажима двух прутков.

Армирование углов

К армированию в углах надо подходить с особым вниманием, потому что эти участки самые нагружаемые, в них образуются разряжения высокой величины. Поэтому соединение арматуры в них производится по специальным схемам, в которых часть элементов конструкции в одной траншеи заходит в соседнюю с перехлестом сопряженных концов. Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса.

Обратите внимание, что в этих двух схемах четко определены различия. Если в первой перехлест и соединение двух каркасов происходит за счет продольной арматуры, которую сгибают и направляют в соседнюю траншею, то во второй связка производится Г — образным хомутом, изготовленным из той же арматуры, что и продольные элементы армирующего каркаса.

При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы. Вяжется арматура для фундамента в углах конструкции хомутами или проволокой.

Необходимо обратить внимание и на тот факт, что ближе к углам сооружения шаг установки вертикальных и поперечных прутков уменьшается до половины основного расстояние между ними. Это в первую очередь усиливает конструкцию. Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится.

На фотографии выше показаны всего лишь две схемы вязки арматурных стержней в углах ленточного фундамента. Их намного больше, и у каждой своя специфика проведения работ, своя точная технология стыковки и вязки.

Заключение по теме

Сооружение ленточного фундамента своими руками – это несколько строительных операций, где одна из важнейших – вязка армирующего каркаса. Насколько важна эта операция, можно понять лишь после того, когда фундамент покроется трещинами. Здесь несколько причин: неправильно сделали расчет нагрузки со стороны здания, не выдержали точно рецептуру бетонного раствора, неправильно связали армирующий каркас, который под действием нагрузок просто разошелся в теле бетона.

Случается это не так часто, потому что сам процесс вязки каркаса для ленточного фундамента достаточно прост. Но учтите, что стоит отступиться от тех правил и нюансов, о которых говорилось в этой статье, и можно пожинать плоды своего невнимания, а где — то даже расхлябанности.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

расчет и установка арматуры под разные виды фундаментов

Заливаемый в фундаменты под здания бетон после высыхания становится прочным, как камень. Но это не значит, что он может выдержать любые нагрузки. Точный расчет поможет выдержать вес постройки, но есть и другие виды нагрузок, которые фундаментную конструкцию не сжимают, а растягивают или изгибают.

От них бетонная конструкция растрескивается. Чтобы этого не случилось, нужно проводить армирование фундаментов, для чего используется стальная арматура, которую собирают в сетки или решетки. Армирующий каркас собирается по определенной схеме с учетом диаметра арматуры. Поэтому перед тем как провести армировку фундамента, необходимо рассчитать конструкцию каркаса.

Расчет арматуры

В основу расчета ложатся те самые нагрузки, действующие на фундаментную основу дома. А это не только вес строительных материалов, из которых сооружается здание, это мебель, расставленная по комнатам, бытовые приборы, утварь, одежда, вес проживающих в доме людей, снег, дождь и прочее. Поэтому самостоятельно сделать такой расчет, если вы не специалист в данной области, невозможно. Учесть все нагрузки даже опытный специалист не сможет. Поэтому существуют специальные коэффициенты, на которые умножаются параметры дома из расчета на удельный вес строительных материалов.

На некоторых строительных порталах установлены калькуляторы, с помощью которых якобы можно провести расчет нагрузок на фундамент для дома. Надо сразу сказать, что конечный итог данного вида расчетов не является точным, погрешность у него большая. Поэтому совет – воспользуйтесь услугами опытного проектировщика, который точно рассчитает действие нагрузок.

В принципе, самостоятельно и приблизительно подсчитать количество и диаметр арматуры для армирующего каркаса можно. Но перед этим надо понять, что собой представляет эта конструкция.

Состоит она из поперечных и продольных стержней, которые между собой скрепляются вязальной проволокой, электросваркой или специальными муфтами. Специалисты рекомендуют проволоку. Если разговор идет об армировании монолитного плитного фундамента, то это сетка, уложенная на подготовленную основу. Сеток может быть несколько, они между собой соединяются вертикально установленными кусками арматуры одинаковой длины.

Если изготавливается армированный пояс для ленточного фундамента, то сетки устанавливаются вертикально, а между собой они скрепляются горизонтальными кусками арматуры. Сеток минимум может быть две. При этом армирование МЗЛФ (мелкозаглубленной конструкции), заглубленного или  поверхностного фундаментов проводится одинаково. Просто меняется размер армирующей конструкции, а также диаметры используемой внутри арматуры.

Пример

Для примера, можно взять фундамент под гараж. Внутренние размеры помещения – 4 х 6 м, с учетом толщины стен – 4,5 х 6,5 м. Если заливается плитный фундамент, то края каркасной решетки не должны доходить до краев самого фундамента на 10 см. Получается, что размеры решетки – 4,3 х 6,3 м. Если толщина фундаментной плиты будет больше 20 см, то укладываются две сетки одна над другой. Гараж – сооружение небольшое, поэтому оптимальные размеры ячеек армирующей стеки – 20 х 20 см. Получается, что укладывать стержни надо буде через каждые 20 см.

Теперь можно подсчитать количество необходимых продольных и поперечных стержней. Для этого надо:

1. 630/20=31,5.
2. 430/20=21,5.

Полученные значения надо округлить и добавить по одному прутку, потому что данный расчет не учитывает крайний элемент сетки для фундамента. В конечном итоге получится, что вдоль надо уложить 23 стержня длиною по 6,3 м, поперек 33 длиною по 4,3 м. Такое же количество потребуется и на вторую решетку. Теперь нужно подсчитать количество арматуры, отрезки которой будут соединять между собой две сетки.

К примеру, если толщина бетонной стяжки равна 20 см, а сам армирующий пояс должен располагаться в теле бетона, то соответственно от нижней и верхней плоскости надо отступить по 3 — 4 см. Получается, что между сетками армирования плиты остается расстояние 12 — 13 см. Это и есть длина вертикальных отрезков арматуры. Что касается количества, то здесь надо учитывать шаг установки, который равен стороне ячейки сетки каркаса, то есть, 20 см.

Видео

Видео про опалубку и армирование ленточного мелкозаглубленного фундамента.

Расчет ленточного и столбчатого фундамента

Армирование ленточного фундамента, расчет арматуры, укладка и вязка проводятся, в принципе, точно также. Просто необходимо учитывать, что арматурные решетки в этой конструкции устанавливаются не горизонтально, а вертикально. При этом длина продольных стержней зависит от длины ленты, а поперечных от глубины заложения фундамента.

Ширина ленты определяет количество решеток и длину стержней, связывающих между собой сеток. К примеру, если ширина фундаментной ленты – 40 см, то между решетками оставляется расстояние 25 — 30 см, это и есть длина связующих прутков.

Что касается количества, то опять — таки все будет зависеть от размеров ячеек армированного пояса фундамента. К примеру, если глубина заложения равна 1 м, а каркас укладывается внутри бетонной массы, то расстояние от верхних поверхностей устанавливается по 10 см с каждой стороны. Поэтому длина поперечных стержней будет 80 см. А количество продольных направляющих будет равна 100/20=5 рядов.

Правила армирования столбчатых конструкций сильно отличается от двух предыдущих вариантов. Во — первых, это вертикально установленные стержни, обвязанные катанкой диаметром 6 мм или арматурой небольшого размера. Все зависит от размеров самих опорных столбов. Во-вторых, сечение каркаса – это или квадрат, или круг, или треугольник.

Длина основных стержней зависит от глубины заложения фундамента. При этом нет необходимости учитывать расстояние от дна скважины до арматуры, потому что готовая армирующая конструкция устанавливается прямо на подготовленную подушку. Но учитывать придется выступ прутков в размере 10 — 70 см, которые будут торчать из столбов. Они будут соединяться с армирующей сеткой ростверка.

Армирование разных типов фундаментов

Плитный

Самая простая схема армирования у плитного фундамента. Как уже говорилось, это одна или две решетки, уложенные одна над другой. Саму решетку чаще всего собирают прямо по месту закладки фундамента. Арматурные стержни раскладывают в соответствии с размерами ячеек и обвязывают места пересечения вязальной проволокой. Схем обвязки достаточно много, если сборка конструкции проводится своими руками, то лучше выбрать самый простой вариант.

Армированный пояс в одну сетку – это раскладка арматуры по схеме, их обвязка и установка решетки на подпорки. Схема в две сетки – это точно такая же установка нижней сетки, а вот верхнюю придется укладывать на специальные хомуты из арматуры. Они имеют разный вид, один из них показан на фото ниже.

Ленточный

Армирование ленточного монолитного фундамента проводится, в принципе, по той же технологии. Только сам каркас собирается в стороне от траншей. Собираются две сетки, которые между собой соединяются отрезками арматуры. И уже готовую конструкцию опускают внутрь опалубки. Устройство армированного пояса с опалубкой – это практически готовая к заливке конструкция. Единственное, на что нужно обратить внимание, это поставить армированный пояс на подпорки. Для этого используют цельные кирпичи, камень или изготовленные подставки из металлических профилей.

В сооружении ленточной конструкции важным элементом является армирование углов фундамента. Именно здесь собираются все напряжения. Существует несколько технологических схем, как правильно армировать углы. Каждая схема имеет определенные тонкости сборки конструкции и соединения арматуры. Поэтому выбирают ту, которая подходит под условия возведения фундамента.

К примеру, одна из них, это армирование с помощью хомутов. Для фундамента в две сетки необходимо два П — образных хомута. Их устанавливают поверх уложенных в углу армокаркасов так, чтобы их концы смотрели по направлению двух стыкуемых траншей. При этом необходимо усилить соединение, поэтому между собой хомуты соединяются дополнительными поперечными арматурами. На фото ниже они показаны под номером 4.

Столбчатый

К армированию сваи надо подходить с позиции вертикальной установки армоконструкции. Перед тем как армировать столбчатый фундамент, необходимо понимать, что это вертикальная установка нескольких арматурных стержней, которые между собой соединены поперечинами из арматуры меньшего диаметра. Как показывает практика, чаще всего эту конструкцию собирают методом электросварки с последующей металлизацией стыков. Конструкции собираются отдельно от скважин и устанавливаются в них в виде готового изделия.

 Так как столбчатый фундамент, к примеру, под колонну собирается в виде самой колонны и бетонной подушки под нее, то, по сути, должно получиться армирование ступенчатого фундамента.

Для этого придется собрать отдельно армированный каркас для колонны и для подушки.

Так как размеры последней превосходят сечение первой, то под свайный фундамент этого типа выкапывается скважина сечением больше, чем размеры подушки.

1. После чего собирается опалубка для подушки.
2. Устанавливается армированный каркас.
3. Далее сверху устанавливается каркас колонны, который привязывается к армированию подушки.
4. И последний этап – установка опалубки колоны.

Ростверк

Если производится армирование простых свай для легких строений, заливаемых в скважины, то для их соединения между собой сооружается дополнительно ростверк. По сути, это ленточный фундамент, а значит, в него закладывается армированный пояс, как и в ленточную конструкцию.

Необходимо добавить, что для армирования монолитного столбчатого фундамента с ростверком требуется точный расчет нагрузок, действующих от строения и от ростверка. А значит, придется точно подсчитать количество арматурных стержней в конструкции и их диаметр.

При этом особое внимание уделяется соединению стержней армокаркаса столбов с арматурой ростверка. Выступающие из столба концы арматуры сгибают под углом 90° так, чтобы:

1. Одна из них часть легла внахлест к стержням верхней решетки.
2.  Другая к пруткам нижней сетки.

И лучше, если сгибание будет проводиться в разных направлениях расположения ленты ростверка пополам от количества стержней, как показано на фото ниже.

Лента армирования свайно — ленточного фундамента – это единая конструкция, состоящая из двух разнонаправленных каркасов. Поэтому в местах соединения двух частей надо обязательно проводить мероприятия по усилению соединений. Так одно из правил гласит, что идеальный нахлест арматур двух соединяемых конструкций не должен быть меньше 60 см. А значит, выводить из столбов арматурные прутки нужно, как минимум, на 80 см. Это с учетом изгиба.

Нередко к армированию свай и ростверка подходят с позиции быстрого изготовления каркаса. Для чего используют электросварку. Именно в местах соединения двух конструкций этого делать не рекомендуется. Слишком большие здесь присутствуют нагрузки, особенно на изгиб. Поэтому совет – используйте технологию вязки с помощью вязальной проволоки. Тем более, этот процесс не требует больших затрат и умения.

Добавим, что подходить к сооружению фундамента и его армированию надо с позиции правильно подобранной конструкции. Если опорные столбы имеют небольшой диаметр, то подойдет конструкция из трех стержней с треугольным сечением. В остальных случаях используется квадратная или круглая конструкция. Первая из них проще в изготовлении.

Заключение по теме

Вопросов, касающихся армирования разных по конструкции фундаментов, много: почему и зачем армируют, какую для этого лучше использовать арматуру, как правильно сделать армирование, какая схема соединения лучше и так далее. Надо понимать, что все будет зависеть от нагрузок, которые действуют на фундаментную конструкцию. Поэтому, возвращаясь к началу статьи, надо точно провести расчеты, определяющие эти нагрузки. А уже на основе их выбирать и арматуру, и схему ее сборки.

Сегодня много вопросов задается относительно такого процесса, как армирование фундамента стеклопластиковой арматурой. Это неплохой материал, который не ржавеет. Но у него невысокая несущая способность, поэтому укладывать этот вид в фундаменты, подвергающиеся большим нагрузкам, не рекомендуется. Кстати, обвязка стеклопластиковой арматуры производится пластиковыми хомутами.

Вконтакте

Facebook

Twitter

Google+

Одноклассники
