Подойдет ли композитная арматура для ленточного фундамента

Возведение загородного коттеджа, частного дома начинается с укладки опоры. Арматура для ленточного фундамента является основой, на которой затем выстраивают здание. Каждое строение предварительно рассчитывается, подбирают толщину стержней, их количество.

Арматура для фундамента, цена на большие оптовые заказы уточняется у менеджеров нашей компании «Сетка Плюс».

Особенности композитной арматуры

Композитная арматура в ленточном фундаменте представлена изделиями, созданными из стеклянных или базальтовых волокон, пропитанных для связки полимерной основой. Их также изготавливают из углеродных и арамидных волокон.

Материалы стержней влияют на состав, их изготавливают из стекло -, базальто- и углепластика. Он легко определяется по внешним признакам:

Стеклопластиковые прутья светлых тонов, отливают желтизной;
Базальтовая и углепластиковая окрашена в чёрный тон.

Изделие имеет сечение, которое обеспечивает нужный режим работы армированных бетонных конструкций. Для визуального отличия стрежней с разными диаметрами, улучшения их вида, некоторыми производителями в состав сырья добавляются цветные пигменты.

Строительный материал выполняется:

Из стеклопластика (АСП). Стекловолокно смешивают с термореактивными смолами, выполняющих роль связующих элементов. Отличительной особенностью является маленький вес и высокая прочность;
Из базальтопластика. В основе – базальтовые волокна, связующий элемент из органической смолы. Преимущества — высокая стойкость к воздействиям щелочей, кислот, газов, солей.

Прочную основу стержня производят из элементов с вяжущими свойствами. Они придают изделиям необходимую прочность. Применение — жилое и промышленное строительство. Стеклопластик обладает преимуществами перед бетонными конструкциями, используется для укрепления:

бетонных сооружений, выполняющих ограждающую функцию;
кладки из пенобетона или газобетона;

Особенности ленточного фундамента

Наибольшую популярность среди опорных конструкций, которые возводятся под здание для строительства загородных коттеджей, имеют ленточные опоры. Они способны выдерживать нагрузки деревянных и кирпичных построек, незаменимы для зданий, у которых массивные стены, они:

Просты в возведении;
Обходятся сравнительно не дорого;
Подходят для разных типов строения.

Имеют разновидности монолитной и сборной конструкции.

Для опор присущи следующие особенности:

Соблюдение температурного режима;
Чёткое исполнение технологического процесса;
Подготовка опалубки;
Дополнительное уплотнение бетонного слоя;
Надёжность, долговечность.

Чтобы сделать расчет арматуры для ленточного фундамента, требуется руководствоваться правилами СП по бетонным и железобетонным конструкциям. Расчёт выполняют поэтапно:

Определяют несущую способность конструкции и оценку управляться с нагрузкой.
Определяют показатель жесткости (учитывают деформацию и величину трещин изделия на железобетонной основе).

Совместимость композитной арматуры и ленточного фундамента

Композитный материал применяют при строительстве домов до 4 этажей. Он лёгкий, поставляется в бухтах до 100 метров.

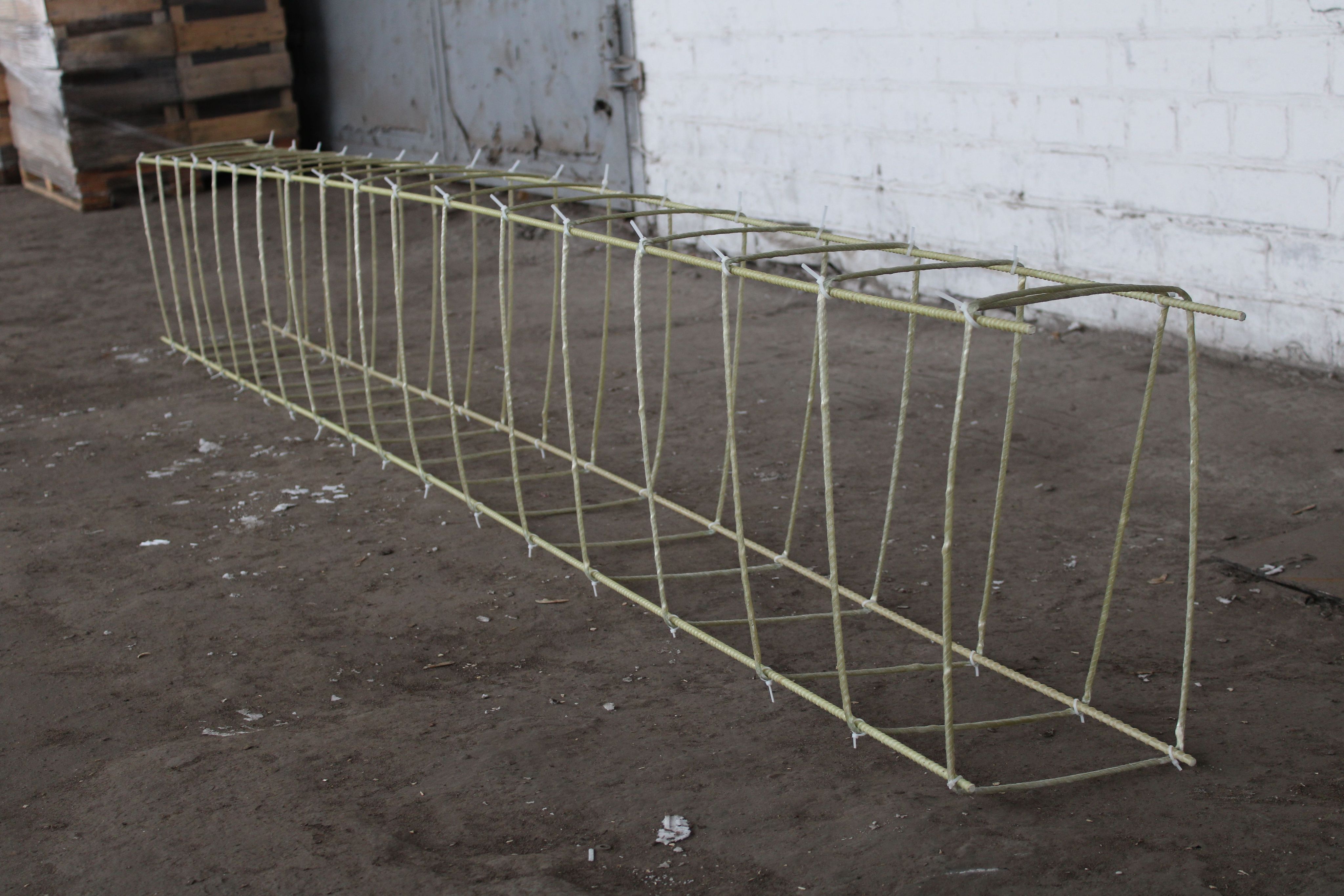

Нарезка прутков из бухты не составляет труда, а вязка делается без швов. Толщина арматуры для ленточного фундамента выбирается согласно требуемым правилам использования материалов. Каркас монтируют с помощью вязки. Тоненькие прутики связывают в прямоугольники, выполняя установленные требования, как вязать арматуру для ленточного фундамента.

Узнать, сколько арматуры для ленточного фундамента нужно, можно при помощи специального калькулятора.

Преимущества использования стеклопластиковой арматуры для ленточного фундамента

Ленточные опоры очень прочные и надёжные. В строительстве применяют стеклопластиковые и базальтопластиковые материалы, у которых имеются положительные качества:

Отсутствуют коррозийные процессы;
Обладают малым весом и небольшими габаритами;
Доступная цена;
Повышенная прочность, превышающая в 2 раза металлические стержни соответствующего сечения;
Низкая теплопроводность;
Не проводят электричество.

К недостаткам композиционных материалов относят невозможность проведения сварочных работ во время обустройства каркаса опоры.

Изделия производят из стержней толщиной от 4 до 18 мм. Поверхность имеет насечку или навивку. Изготавливают из материалов:

Волокон неорганического сырья;
Полимерной добавки, в состав которой входят термопластичные или термореактивные структуры.

Для строительства домов, коттеджей предварительно определяют, какая арматура нужна для ленточного фундамента. Композиционные прутики для закладки используют аналогично стальным стержням. Из прутов собирается каркас с определённым шагом. Места пересечений крепят стяжками, вязальной проволокой.

Производителями не предоставлены рекомендации, запрещающие применение композитного армирования при возведении любого вида фундамента. Для малоэтажных построек опоры выполняют с учётом, сколько арматуры на ленточный фундамент будет использовано.

Армирование ленточного фундамента композитной арматурой из стеклопластика

В зависимости от сечения опора бывает прямоугольной и Т-образной:

При выполнении Т-образной конструкции стенка работает на сжатие. Стеклопластик в стену можно закладывать без предварительных расчётов. Подошва воспринимает изгиб, поэтому для неё нужно рассчитать, сколько нужно материала для ленточного фундамента.
Для прямоугольного сечения применяют композитные стержни. Это связано с работой конструкции на сжатие.

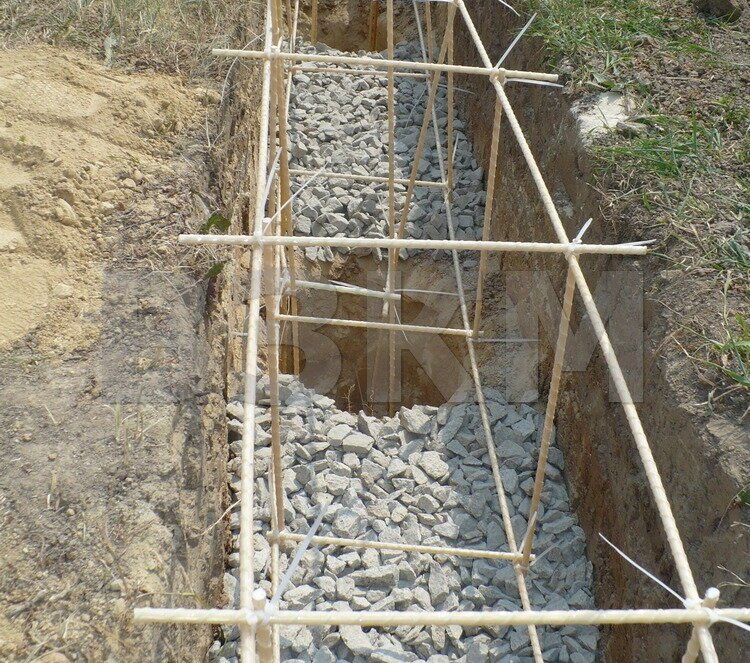

Стеклопластиковые изделия активно используются для постройки опоры жилого дома, являющегося самой главной частью сооружения. Неправильно уложенная опора приводит к быстрому разрушению и деформации строения. Композитный материал используют для поддержки и увеличения крепости фундамента. Стеклопластиковую арматуру для ленточного фундамента скрепляют в единый каркас и заливают бетонной смесью для получения единой монолитной плиты.

Для получения качественного каркаса необходим специальный инструмент, помогающий выгибать прутья и стержни. Чтобы построить ленточный фундамент из композитного материала, необходимо определить, какую арматуру используют для ленточного фундамента. Затем требуется:

Прорыть траншею длиной;
Рассчитать закладочную глубину;
В созданную прослойку добавляют гравий, который улучшает укладку. Её обильно поливают;
Создают стеклопластиковую арматуру для ленточного фундамента;
Монтаж проводят на кирпиче или другую опору;
Определяют, какой диаметр арматуры нужен для ленточного фундамента (обычно используют прутья диаметром 8 мм), шаг арматуры в ленточном фундаменте;

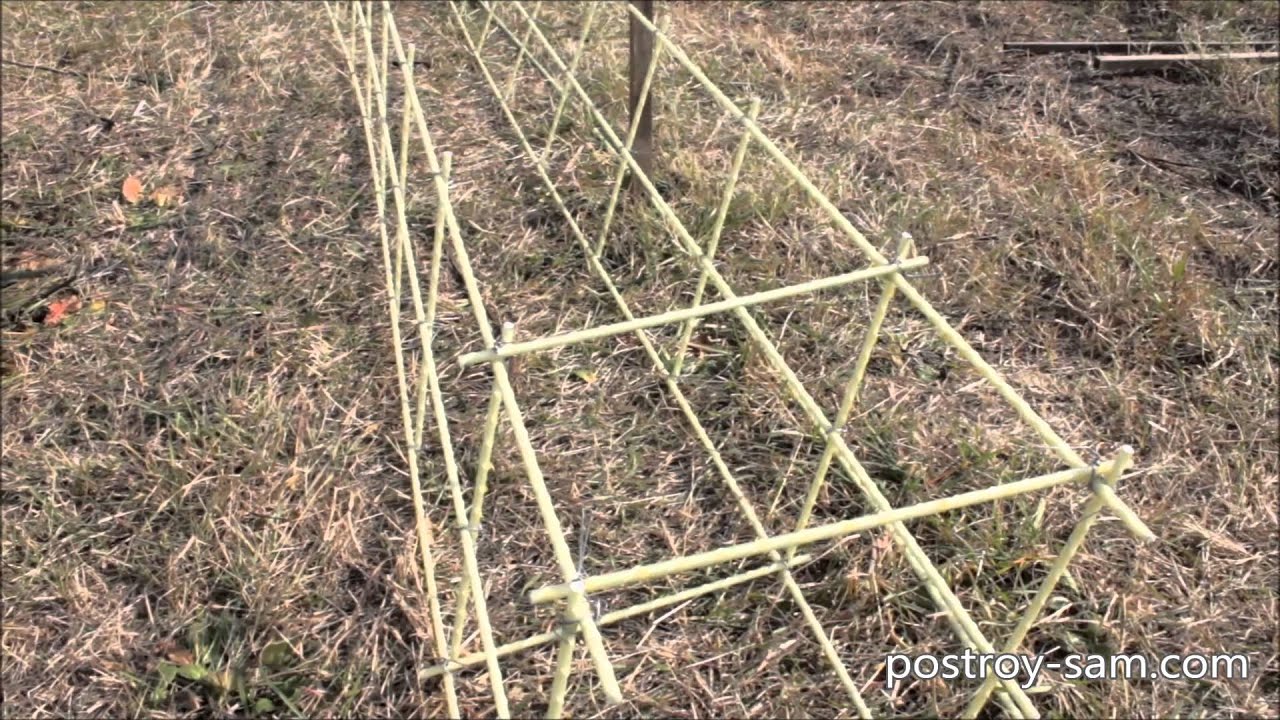

Прутья монтируют равными промежутками и закрепляют их вертикальными и поперечными стойками с промежутками в 40 см. На них затем фиксируют первые верхние прутики арматуры и связывают между собой поперечными прутиками.

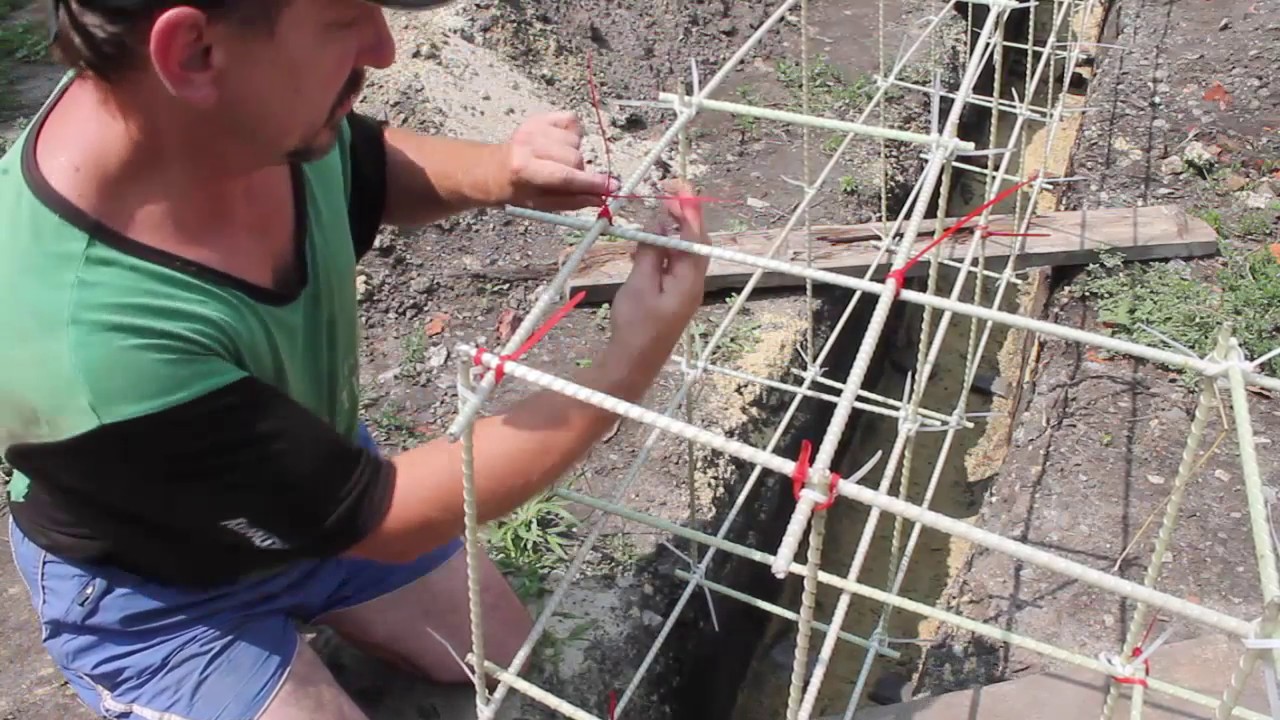

Перед тем, как вязать арматуру, продольные прутья раскладывают на земле, делают отметки в местах фиксации поперечных элементов, следя за тем, чтобы углы арматуры ленточного фундамента находились под прямым углом;
Шаг арматуры может составлять от 15 до 30 см:
Определяют, сколько нужно арматуры для ленточного фундамента.

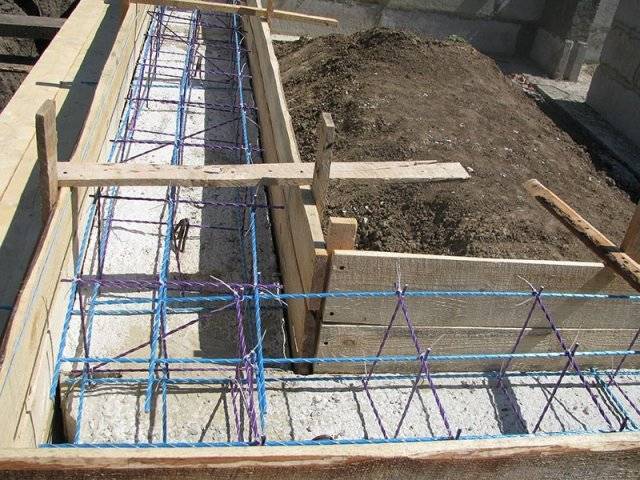

Далее подготавливают опалубку опоры из доски, сколачивая прямоугольник нужного размера. Подготовленные прямоугольники собирают в коробку и устанавливают на место, где установят ленточный фундамент, пластиковая арматура совместно с распорными брусками будет посыпана грунтом, а готовую форму зальют бетоном.

Строительные площадки не обходятся без композиционных материалов, которые удешевляет постройку, сохраняя при этом высокое качество и надёжность опоры строения.

«Сетка Плюс» — завод стеклопластиковой арматуры, лидер на рынке металлической сетки и композитной арматуры. На нашем сайте вы также можете приобрести арматурную сетку для фундамента и сетку кладочную по выгодной цене.

Цены на сетку рабицу и другие строительные материалы от нашей компании можно узнать по телефону 8 (800) 700-06-03.

Армирование ленточного фундамента стеклопластиковой арматурой: да или нет

Содержание статьи

1 Что такое композитная арматура и ее виды
2 Достоинства применения
3 Недостатки и мифы
- 3.1 Расчетные характеристики
- 3.2 Уменьшение веса конструкции
- 3.3 Долговечность
4 Возможные области применения
5 Армирование ленточного фундамента

Последнее время на рынке строительных материалов появляется все большее количество новинок, разобраться с которыми непрофессионалу не под силу. Одной из таких новых технологий стало применение стеклопластиковой арматуры. Производители позиционируют свой товар, как арматуру, имеющую массу преимуществ относительно привычных стальных стержней, но так ли это?

Что такое композитная арматура и ее виды

Композитные материалы — это целая группа арматурных стержней, отличающихся по типу исходного сырья. Композит получил свое название из-за того, что в его составе содержится несколько элементов. Первый — волокна из различных видов сырья, второй — термореактивный или термопластичный полимер (смола). После отвердевания вяжущего получают прочные стержни.

В зависимости от происхождения волокон различают несколько видов арматуры:

стеклопластиковая;
базальтокомпозитная;
углекомпозитная;
арамидокомпозитная;
комбинированная, состоящая в основном из одного вида волокон, но имеющая включения по всей длине другого вида.

Наиболее распространено применение стеклопластиковой арматуры, о ней дальше и пойдет речь. Структура стеклопластиковой арматуры схожа со строением древесины. Точно так же вдоль стержня располагаются волокна, которые за счет вяжущего образуют единое целое.

Достоинства применения

Армирование таким материалом имеет следующие преимущества:

Возможность сматывать материал в бухты существенно облегчает его транспортировку и снижает затраты на самостоятельное строительство — арматуру можно доставить на собственном автотранспорте.
Небольшой вес изделий упрощает работу своими руками. Нет необходимости в применении большого количества рабочей силы и грузоподъемной техники. Для сравнения, плотность стали составляет 7850 кг на кубометр, в то время как кубический метр композитного материала имеет массу 1900 кг. Отсюда можно посчитать, что масса стеклопластиковой арматуры в 4,13 раза меньше, чем стальной.
Устойчивость к коррозии. Самая главная проблема стальных прутов — они подвержены появлению ржавчины. Стеклопластик не боится воды и различных агрессивных сред.
Армирование композитным материалом хорошо подойдет для бетонов с добавками различных модификаторов (противоморозные и тому подобное).
Также к достоинствам относят то, что стеклопластик плохо проводит тепло и не проводит электрический ток. Бетонные конструкции не обеспечивают необходимой теплоизоляции здания, поэтому к ним всегда предусматривают слой утеплителя, который предотвращает тепловые потери. В связи с этим низкая теплопроводность композита не играет существенной роли. Непроводимость электричества дает некоторые преимущества. Но иногда в железобетонных конструкциях предусматривают выпуски стержней для устройства заземления или молниезащиты. При использовании стеклопластиковой арматуры такие мероприятия невозможны.

Недостатки и мифы

Материал достаточно новый, поэтому не до конца изучен. Применение в массовом строительстве такого типа стержней делает невозможным отсутствие нормативной базы для расчета. По стеклопластику существует только ГОСТ 31938-2012.

Это недавно появившийся и единственный нормативный документ. ГОСТ предусматривает технические требования к материалу, но не дает рекомендаций по расчету, производители приводят лишь примерные значения соответствующих стальных стержней.

Армирование композитом имеет следующие недостатки:

Невозможность гибки: материал могут изогнуть только на заводе по заранее предоставленным схемам;
Невозможность применения сварки. Обычно сварка применяется на больших каркасах, в частном домостроении арматуру чаще вяжут.
Неустойчивость к высоким температурам. Сталь начинает терять свои свойства при нагреве до 600 градусов Цельсия. В случае с композитом потеря несущей способности происходит намного раньше. А это значит, что при пожаре бетонные перекрытия и балки обрушатся быстрее.

Помимо недостатков существуют сомнительные моменты, о которых стоит знать.

Расчетные характеристики

Расчет железобетонных элементов выполняют по СП «Бетонные и железобетонные конструкции» по 2 группам предельных состояний (ГПС).

1 ГПС — расчет по несущей способности. Проверяют, может ли элемент выдержать нагрузку, прикладываемую к нему. Расчет ведут с учетом прочности материала.
2 ГПС — расчет по жесткости. Здесь учитываются деформации и величина раскрытия трещин железобетонных конструкций. Расчет ведут с учетом модуля упругости материала.

В железобетонном элементе сжимающую нагрузку берет на себя бетон, а функция арматуры — предотвратить разрушение под действием деформаций. Производители композита заявляют о высоких прочностных характеристиках (Rs), но умалчивают о модуле упругости (Еs). Именно эта величина определяет деформативность конструкции.

Рассчитать деформативность можно, разделив прочность на модуль упругости. Для стальной арматуры А400 Rs = 360 МПа, Es = 200000 МПа, отсюда получаем деформативность равную 0,0018 или 0,18 %. Для стеклопластиковой арматуры Rs = 1000 МПа, Es = 50000 МПа. Деформативность равна 0,02 или 2%. Т.е. на 1 метр конструкции растяжение композитной арматуры возможно до 2-х см против 0,18 см у стальной, представьте какие трещины будут образовываться в конструкции. Арматура предназначена для предотвращения растрескивания и растяжения. Композитная справляется с этой функцией в 10 раз хуже, чем стальная.

Особенно важно это качество при армировании плит перекрытия и различных балок. Здесь деформации очень велики, поэтому армирование таких элементов композитом невозможно.

При применении в конструкциях с предварительным напряжением, его потери со временем для стали составляют 20-30% (то насколько теряется жесткость конструкции). Для стеклопластиковой арматуры это значение может дойти за 5-10 лет до 80-90%, потому что это органический материал. То есть весь смысл предварительного напряжения пропадает.

Обратите внимание что ни один производитель напряженного железобетона (плиты, балки) не использует композитную арматуру. Для неё нет нормативных документов (СП, СНиП), поэтому невозможно рассчитать как она себя поведет.

Исходя из этого, заверения производителей о высокой прочности материала справедливы, но на нормальную работу конструкции влияет не только прочность. По деформативности стеклопластик значительно уступает стали.

Уменьшение веса конструкции

Небольшая масса материала существенно снижает трудоемкость, но стержни не могут дать существенного уменьшения веса всей конструкции, которым добиваются уменьшения нагрузок на фундамент.

Для обоснования приводятся числовые значения:

Нагрузка на фундамент от плиты 6 м на 1,5 м и толщиной 0,2 м из железобетона равняется сумме массы бетона и арматуры. Процент армирования принимаем 3%. Объем бетона = 6 * 1,5*0,3 = 2,7 м³. Умножив этот объем на процент армирования получим объем стали = 2,7 * 0,03 = 0,081 м³. Масса бетона = 2,7м³ * 2000 кг/м³ = 5400 кг. Масса стали = 0,081 м³ * 7850 кг/м3 = 636 кг. Итого масса плиты = 6036 кг.
Для такой же плиты армирование предусмотрено стеклопластиком. Объем бетона, арматуры не меняется, масса бетона тоже. Масса арматуры = 0,081 м³ * 1900 кг/м³ = 154 кг. Масса плиты равна 5400 кг + 154 кг = 5554 кг.

Из приведенных выше вычислений видно, что суммарная масса элемента отличается меньше, чем на 500 кг.

При массе плиты более 5000 кг это не очень большое значение. Поэтому применение стеклопластиковой арматуры для снижения нагрузки на фундамент экономически необоснованно, так как композит стоит дороже.

Долговечность

Можно верить производителям композитной арматуры на слово, о том что срок службы композитной арматуры составляет 80 лет. Но сомнительными их слова делают два факта:

Сталь применяется человеком уже долгие годы, о ней много информации, можно довольно точно определить ее срок службы в тех или иных условиях. Композитные стержни — новый материал. Сведений о ее эксплуатации в течение долгого периода, а именно заверенные 80 лет, нет.
Композитные пруты — органический материал. Со временем в любом органическом веществе происходит разрыв полимерных связей, так называемый процесс “старения” органики, это приводит к потере свойств материала, иногда к разрушению (например резина становится жесткой и начинает растрескиваться через определенное время).

Возможные области применения

Предыдущий пункт расписывает все в черных красках. Но при его прочтении не стоит забывать о достоинствах материала. Благодаря своим физическим свойствам данный тип арматуры будет хорошим решением для:

Армирования кладки. В кладочных растворах часто используются противоморозные и другие агрессивные добавки, которые оказывают плохое влияние на стальные изделия. Стеклопластику такие модификаторы не страшны.
Армирование ленточного фундамента. Закладка арматуры в ленточный фундамент часто носит конструктивный характер (без расчета), поэтому стеклопластиковая арматура, легкая и устойчивая к химическим воздействиям может подойти, но применять её стоит осторожно, особенно для массивных зданий и фундаментов на проблемных грунтах (высокий уровень грунтовых вод, пучинистая, просадочная почва и т.
д.).
Армирование дорожного полотна. Арматура не разрушается при контакте с грунтом.

Помните, что не существует нормативной документации на композитную арматуру (СП, СНиП), поэтому ни один проектировщик не сможет грамотно посчитать конструкцию с такой арматурой. Не может идти никакой речи о применении данной арматуры в плитных фундаментах и ростверках, т.к. растягивающие нагрузки могут быть велики.

Армирование ленточного фундамента

Ленточный фундамент в зависимости о сечения может быть двух типов:

прямоугольный;
т-образный.

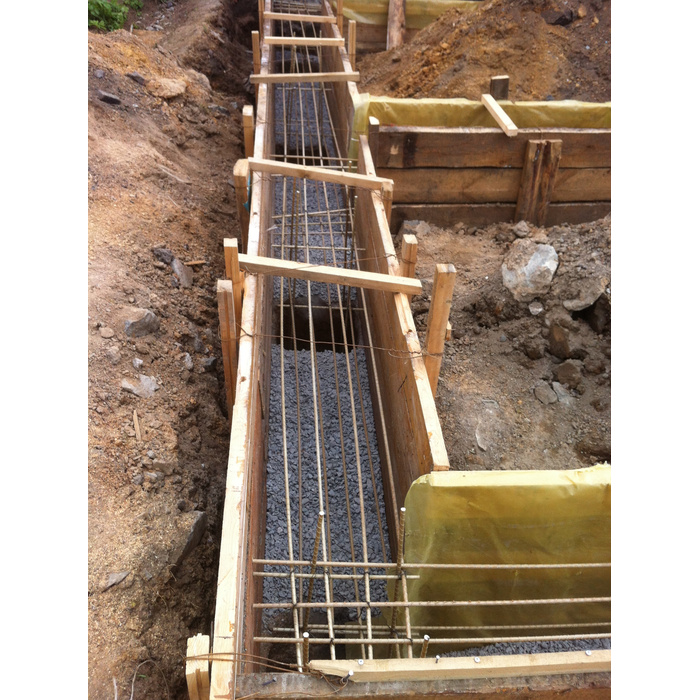

В т-обазной конструкции ленточного фундамента стенка работает только на сжатие, и арматура закладывается в нее без расчета. Подошва при этом воспринимает изгиб и рассчитывается. Стеклопластик можно закладывать в стенку, но в подошву — с осторожностью. Она подойдет только для небольших нагрузок.

При прямоугольном сечении ленточного фундамента композитные стержни применять можно. Это связано с тем, что данная конструкция в основном работает на сжатие. Рабочее горизонтальное армирование (диаметр и количество прутов) определяют из процента армирования, равного, как приводилось ранее 2-3%. Хомуты для небольших зданий подбирают исходя из конструктивных требований в документе «Армирование элементов монолитных железобетонных зданий. Пособие по проектированию», здесь также приведены минимальные диаметры рабочего армирования. В этом документе представлены требования для стальных стержней, для композита нормативов нет, поэтому застройщик может его применять на свой страх и риск.

Исходя из всего вышесказанного, можно сделать вывод: стеклопластиковая арматура еще не изученный до конца материал. Его использование на сегодняшний день возможно только для конструктивного армирования, но для рабочего армирования применять данный материал не стоит. Особенно не подходит композит для армирования балок, перекрытий и ростверков, т.е. там где большие изгибающие и крутящие моменты.

Можно ли использовать арматуру из стекловолокна в фундаменте?

«*» указывает на обязательные поля

Кэти Хейс | 5 января 2023 г.

Арматура исторически была наиболее часто используемым сырьем в строительстве. Почти все конструкции построены из бетонных блоков, стен или фундаментов, и бетон необходимо армировать. Долгое время стальная арматура была единственным доступным вариантом армирования бетона, но теперь у нас есть альтернатива стали. Этой альтернативой является арматура из стекловолокна, которая набирает популярность в геометрической прогрессии. Здесь мы более подробно рассмотрим арматуру из стекловолокна и ответим на вопрос: может ли арматура из стекловолокна работать в качестве фундамента?

Преимущества стеклопластиковой арматуры

Коррозионностойкий: Стеклопластиковая арматура не ржавеет. Таким образом, это идеальный выбор для применения в сооружениях, расположенных в непосредственной близости от моря или других водоемов. Это дает ему преимущество перед сталью, которая склонна к ржавчине, что приводит к трещинам в бетоне. Подобные повреждения накапливаются, а это означает, что конструкциям, армированным стальной арматурой, потребуется техническое обслуживание для устранения повреждений. Использование арматуры из стекловолокна позволяет полностью избежать этой проблемы.
Прочность: Арматура из стекловолокна не изгибается так, как стальная арматура. Он может выдерживать в 2-3 раза большее растягивающее напряжение.
Цена: Цена на стальную арматуру растет вместе с ценой на сталь, которая не собирается замедляться в ближайшее время. Арматура из стекловолокна выигрывает от неизменной цены на сырье. Кроме того, чем дороже становится стальная арматура, тем выше будет спрос на доступную альтернативу, такую как арматура из стекловолокна. Это позволяет устанавливать на стеклопластиковую арматуру конкурентоспособные цены, а в некоторых случаях на 25-40% дешевле!
Вес: Стержни из стекловолокна намного легче, чем стальные стержни. Это означает, что процесс производства и доставки вашей арматуры намного проще, что экономит ваше время, усилия и деньги — 1 грузовик из стеклопластика выполняет работу 4 стальных грузовиков.
Теплоизоляция: Стекловолокно — прекрасный изолятор. Тот факт, что он не проводит электричество и не мешает сигналам, делает его лучшим выбором, когда речь идет об укреплении таких сооружений, как аэропорты, подземные сооружения, исследовательские центры, больницы, военные сооружения и многое другое.

Использование арматуры из стекловолокна в фундаментах

Итак, можно ли использовать арматуру из стекловолокна в фундаментах? Учитывая его преимущества, ответ звучит громко: да . Арматура из стекловолокна используется для армирования фундаментов во всем мире, и применение арматуры из стекловолокна в фундаментах считается приемлемым как для ленточных, так и для плитных фундаментов. Для этого были обновлены строительные нормы и правила: ACI 440.11-22. Арматура из стекловолокна также имеет следующие преимущества в процессе строительства:

легче резать , что облегчает манипулирование при использовании в сложных бетонных конструкциях, таких как туннели. Этот процесс более эффективен и производительен, дает более прочный и успешный результат.
Арматура из стекловолокна имеет долговечность , что делает ее особенно выгодной для использования в фундаментах. Несмотря на легкость, арматура из стекловолокна устойчива к коррозии и химическим разливам.

Продажа готовых смесей Кэти Хейс

Телефон

301/832-5398

Местонахождение

Мэриленд: Квинстаун

Электронная почта

[email protected]

Языки 90 003

Английский

Теги: из бетонаарматура из стекловолокнадля фундамента

диаграммы, расчет диаметра арматуры, расположение в углах и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длина в десятки раз превышает глубину и ширину. Благодаря такой конструкции практически все нагрузки распределяются по ленте. Сам по себе бетонный камень не может компенсировать эти нагрузки: его прочность на изгиб недостаточна. Для придания конструкции повышенной прочности используется не просто бетон, а железобетон – это бетонный камень с расположенными внутри стальными элементами – стальной арматурой. Процесс укладки металла называется армированием ленточного фундамента. Сделать его своими руками несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и марка арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент, необходим проект. С другой стороны, если вы строите небольшую постройку, то можно попробовать, исходя из общих рекомендаций, сделать все самостоятельно, в том числе спроектировать схему армирования.

Содержание статьи

1 Схема армирования
- 1.1 Какая нужна арматура
2 Расчет арматуры ленточного фундамента своими руками
- 2. 1 Определение толщины арматуры
- 2.2 Этап установки
3 Армирование углов
4 Армирование подошвы ленточного фундамента
5 Сколько нужно стержня
6 Технологии сборки арматуры для ленточного фундамента

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении прямоугольник. И этому есть простое объяснение: эта схема работает лучше всего.

Армирование ленточного фундамента с высотой пояса не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу в мороз давят силы пучения, сверху — нагрузка от дома. В этом случае середина ремня почти не нагружена. Для компенсации действия этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелкозаглубленных и среднезаглубленных фундаментов (глубиной до 100 см) этого достаточно. Для глубоких поясов требуется 3 пояса: слишком большая высота требует усиления.

О глубине фундамента можно прочитать здесь.

Для большинства ленточных фундаментов армирование выглядит так

Для того, чтобы рабочая арматура находилась на нужном месте, ее определенным образом закрепляют. И делают они это с помощью более тонких стальных стержней. Они не участвуют в работе, а только удерживают рабочую арматуру в определенном положении — создают структуру, поэтому такой вид арматуры называют структурным.

Для ускорения работы при вязании армирующего пояса используются зажимы

Как видно на схеме армирования ленточного фундамента, стержни продольной арматуры (рабочая) связаны с горизонтальными и вертикальными опорами. Часто их делают в виде замкнутой петли — зажима. С ними проще и быстрее работать, а конструкция надежнее.

Какая нужна арматура

Для ленточного фундамента используются два вида стержня. Для продольных, несущих основную нагрузку, требуется класс АII или АIII. Причем профиль обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую АИ первого класса, толщиной 6-8 мм.

Недавно на рынке появилась фурнитура из стекловолокна. По заверениям производителей, он обладает лучшими прочностными характеристиками и более долговечен. Но многие проектировщики не рекомендуют использовать его в фундаментах жилых домов. По нормам это должен быть железобетон. Характеристики этого материала давно известны и рассчитаны, разработаны специальные профили армирования, которые способствуют тому, что металл и бетон объединяются в единую монолитную конструкцию.

Классы и диаметры арматуры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучалось. Если вы хотите поэкспериментировать, используйте стекловолокно. Нет — берите железную фурнитуру.

Самостоятельный расчет арматуры ленточного фундамента

Любые строительные работы нормируются ГОСТ или СНиП. Армирование не является исключением. Это регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество необходимой арматуры: она должна составлять не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, площадь сечения находится путем умножения длин его сторон. Если лента 80 см в глубину и 30 см в ширину, то площадь будет 80 см * 30 см = 2400 см ² .

Теперь нужно найти общую площадь арматуры. По СНиП она должна быть не менее 0,1%. Для данного примера это 2,8 см ²… Теперь методом подбора определяем диаметр стержней и их количество.

Цитаты из СНиП, которые относятся к армированию (для увеличения картинки щелкните по ней правой кнопкой мыши)

Например, мы планируем использовать арматуру диаметром 12 мм. Площадь его поперечного сечения 1,13 см ² (рассчитывается по формуле площади круга). Получается предоставить рекомендации (2,8 см ² ) нам нужно три стержня (или еще говорят «нитки»), так как двух явно недостаточно: 1,13 * 3 = 3,39 см ² , что больше 2,8 см ², что рекомендует СНиП. Но три нити нельзя разделить на два ремня, и нагрузка будет значительной с обеих сторон. Поэтому кладут четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого стержня 0,79 см ²… Если умножить на 4 (минимальное количество стержней рабочей арматуры для ленточного каркаса), то получим 3,16 см ², чего тоже хватает с запасом. Так для этого варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж выполняется с помощью стержней с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента мы разобрались, нужно определить с каким шагом монтировать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров также существуют методы и формулы. А вот для небольших построек проще. Согласно рекомендациям стандарта, расстояние между горизонтальными ветвями не должно быть более 40 см. Они ориентируются на этот параметр.

Как определить на каком расстоянии прокладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находиться в бетоне. Минимальное расстояние от края 5 см. Исходя из этого, рассчитывается расстояние между брусками: как по вертикали, так и по горизонтали оно на 10 см меньше размеров ленты. При ширине фундамента 45 см получается, что между двумя нитями будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует стандарту (менее 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными брусьями

Если наша лента 80*30 см, то продольная арматура располагается на расстоянии 20 см друг от друга (30 см — 10 см) . Так как основания среднего фундамента (высотой до 80 см) требуют двух поясов арматуры, один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот стандарт есть и в СНиП: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента рассчитывалось своими руками. Но учтите, что не учитывалась ни масса дома, ни геологические условия. Мы исходили из того, что эти параметры были основаны на калибровочной ленте.

Армирование углов

При строительстве ленточного фундамента самым слабым местом являются углы и примыкание стен. В этих местах подключаются нагрузки от разных стен. Чтобы они успешно перераспределились, необходимо правильно связать арматуру. Просто подключать его неправильно: этот способ не передаст нагрузку. В результате через некоторое время в ленточном фундаменте появятся трещины.

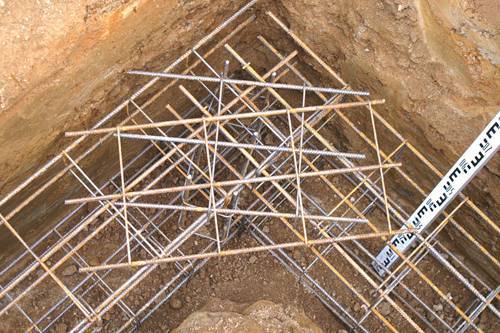

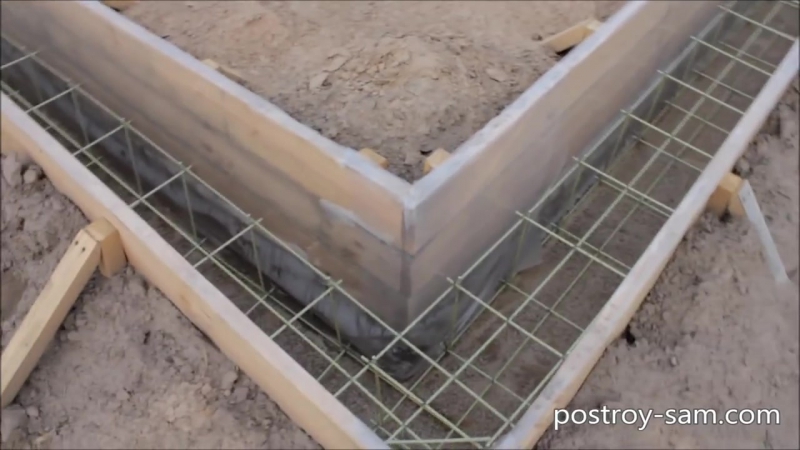

Правильная схема армирования углов: либо используются отводы — Г-образные хомуты, либо продольные нити делаются на 60-70 см длиннее и загибаются вокруг угла

Во избежание такой ситуации при армировании углов применяются специальные схемы используется: штанга перегибается с одной стороны на другую. Этот «нахлест» должен быть не менее 60-70 см. Если длины продольной планки для изгиба недостаточно, используйте Г-образные хомуты со сторонами не менее 60-70 см. Схемы их расположения и крепления арматуры показаны на фото ниже.

По такому же принципу армируются примыкающие стены. Также желательно взять арматуру с запасом и согнуть ее. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточный фундамент (для увеличения рисунка щелкните по нему правой кнопкой мыши)

Обратите внимание: в обоих случаях в углах шаг поперечных перемычек уменьшен вдвое . В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень большой несущей способностью, на пучинистых грунтах или под тяжелыми домами часто ленточные фундаменты делают с подошвой. Он передает нагрузку на большую площадь, что придает большую устойчивость фундаменту и уменьшает величину просадок.

Чтобы подошва не разваливалась от давления, ее также необходимо армировать. На рисунке показаны два варианта: одно- и двухпоясная продольная арматура. Если грунт сложный, с сильной склонностью к зимнему запеканию, то можно укладывать два пояса. Для нормальных и среднебогатых почв достаточно одного.

Уложенные в длину стержни арматуры рабочие. Их, так же как и для ленты, берут второго или третьего класса. Они располагаются на расстоянии 200-300 мм друг от друга. Они соединяются с помощью коротких стержней.

Два способа армирования основания ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва не широкая (жесткая схема), то поперечные сечения конструктивны и не участвуют в распределении нагрузки. Затем их делают диаметром 6-8 мм, загибают на концах так, чтобы они закрывали крайние стержни. Привязал к каждому вязальной проволокой.

Если подошва широкая (гибкий рисунок), поперечное усиление в подошве также работает. Она сопротивляется попыткам почвы «обрушить» ее. Поэтому в данном варианте подошвы используется ребристая арматура того же диаметра и класса, что и продольная.

Сколько нужно стержня

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам нужно. Они укладываются по всему периметру и под стены. Длина ленты будет равна длине одного арматурного стержня. Умножив его на количество нитей, вы получите необходимую длину рабочей арматуры. Затем к полученной цифре прибавьте 20% – запас на стыки и нахлесты. Именно столько в метрах вам понадобится рабочей арматуры.

Считаешь по схеме сколько продольных нитей, потом считаешь сколько нужно конструктивных стержней

Теперь нужно рассчитать количество конструктивной арматуры. Учитывайте, сколько должно быть поперечных перемычек: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиП). Затем вычисляете, сколько потребуется на изготовление одной перемычки (ширину арматурного каркаса сложите с высотой и удвойте ее).

Архитектурно Строительный портал
