Диаметр или толщина арматуры для фундамента дома

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

Одним из самых важных показателей строительной арматуры является диаметр стержней. От него зависит не только прочность конструктивного элемента каркаса или сетки, но и качество совместной работы бетонного монолита и арматурного скелета. Если вы задумали своими руками возводить фундамент с нуля, то должны ориентироваться в вопросах, связанных с выбором арматуры по ее диаметру.

Принцип выбора арматуры по ее диаметру

Толщина (диаметр) арматуры для фундамента выбирается исходя из требуемого относительного содержания рабочей арматуры. Площадь сечения армирующих продольных элементов на срезе должна составлять не менее 0,1% – такое значение указано в нормативном документе СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Что это значит?

Всего лишь то, что площадь арматуры по отношению к общей площади фундамента в разрезе (к площади сечения) должна соотноситься как 0,001 к 1.

В статье «Расчет арматуры для фундамента» мы приводили достаточно подробный разбор методики выбора армирующих элементов – их количества и диаметра – исходя из выбранных параметров фундамента дома. В расчетах используют таблицу, приведенную ниже.

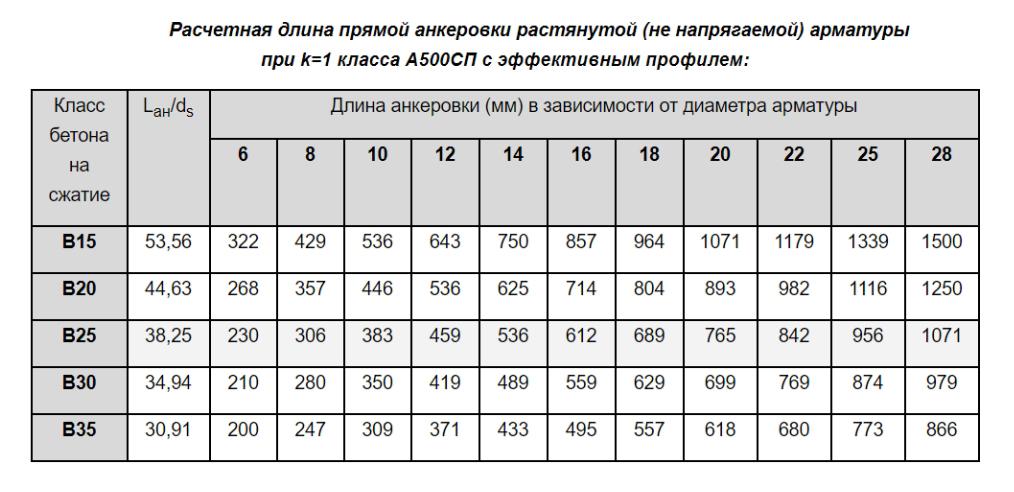

Методика выбора диаметра арматуры

Предположим, мы задумали строительство ленточного фундамента шириной 300 мм (30 см) и высотой 1000 мм (100 см).

Площадь сечения ленты составит: 30×100=3000 см²
Умножаем полученное значение на 0,001 и получаем минимальную площадь поперечного сечения арматурных стержней: 3000×0,001=3 см²

По таблице выше видим, что данное значение соответствует 6 стержням диаметром 8 мм или 4 – диаметром 10 мм. Т.е. арматура ленточного фундамента закладывается в два пояса, либо по 3 стержня в каждом, либо по 2. Учитывая различие в цене на арматуру, выбор становится очевиден – экономичнее принять к установке 4 стержня диаметром 10 мм. Однако если длина каждой стороны фундамента превышает 3 метра, то минимальное значение диаметра (о нем говорится в пособии по проектированию «Армирование элементов монолитных железобетонных зданий») составит 12 мм. Поэтому тут уже нужно смотреть на конкретном примере. Если при указанных выше параметрах фундамента длина ленты превышает 3 м, то смело используем 12 мм стержни.

Для плитного фундамента порядок работы аналогичен, только в этом случае нужно учитывать не только поперечное, но и продольное сечение фундамента (необходимо ориентироваться как раз на последнее). Предположим, что нам необходимо армировать плиту 6000×8000×300 мм (600×800×30 см).
Площадь продольного сечения: 800×30=24000 см²

Расчетная величина поперечного сечения арматуры: 24000×0,001=24 см²
Количество стержней, установленных с шагом 20 см (оптимальные размеры ячеек, которые позволяют удобно заливать бетон для фундамента и обеспечивают полноценную работу железобетона) в две сетки: 2×800/20= 80 шт.

Умножаем значения для 10 стержней в столбце таблицы на 8 и выбираем вариант, который немного превышает 24 см².
Видим, что ближе всего использование 80 шт. арматуры диаметром 8 мм. Т.к. размер стороны превышает 3 м, то принимаем к установке d=12 мм.

Толщина арматуры и ее функциональное назначение

В таблице ниже мы представили типы арматуры по ее диаметру, функциональному назначению и применению в индивидуальном строительстве. Как правило, элементы диаметром 6-8 мм используются в качестве монтажных. Все, что больше – стержни с периодическим профилем, которые уже работают на изгиб.

Как видите, тип подбираемой по толщине арматуры не зависит от того, какие пропорции бетона для фундамента мы используем и прочих параметров.

Диаметр арматуры, мм	Профиль	Назначение
6	гладкий	монтажная/для формирования хомутов
8		монтажная/возможно применение в качестве армирующих элементов буронабивных свай
10	периодический (рифленый, ребристый)	рабочая/используется для небольших построек с учетом параметров грунта
12		рабочая/самые распространенные варианты для возведения ленточного или плитного железобетонного основания
14
16		рабочая/используется для больших домов на сложном грунте

стальная, рифленая, а3 диаметры, виды, классы

Арматура | стальная, рифленая, а3 диаметры, виды, классы

Арматура рифленая🔗Арматура А3🔗Арматура стальная🔗Доставка арматуры

А500С цена от 38200 ₽/тн	35гс цена от 0 ₽/тн	25г2с цена от 46550 ₽/тн	А240 цена от 44804 ₽/тн

Стальная Арматура 12 мм цена от 57990 ₽/тн, 56 ₽/мп Вся продукция соответствует ГОСТ Р 52544-2006, 5781-82

Наша арматура — Ваша надежная конструкция! Предлагаем арматуру класса А500С  (А3) Оплата по факту. Резка арматуры. Предлагаем упрочненную арматуру по ГОСту 5781-82. Продажа арматуры оптом и в розницу. Доставка арматуры точно в оговоренные сроки и в любых объемах. Получаете металл на следующий день после оформления заказа. Заказать металл

Арматура

Арматура — вид строительного материала использующийся для изготовления монолитных конструкций. Так же имеет такие названия как: строительная арматура, арматура рифленая, стальная арматура, арматура А3, арматура а500с.

Крупнейшие заводы производители России:

• ОАО Северсталь
• ОАО ММК
• ОАО ЗапСиб
• Нижнетагильский металлургический комбинат
• НЛМК
• Мечел

СФЕРЫ ПРИМЕНЕНИЯ

Строительство зданий и сооружений, производство конструкций железобетонных (плиты  др. ), мостостроение, изготовление фундаментов, перекрытий частных домов, изготовление арматурной сетки.

ДИАМЕТРЫ И ВИДЫ ПРОДУКЦИИ

Арматура с заводов в РФ поставляется горячекатаная и холоднодеформированная с сертификатами качества, изготовленная по нормативным документам ГОСТ 5781, ГОСТ Р52544, ГОСТ 10884, ГОСТ 6727, по ТУ, СТО АСЧМ 7-93. Форма поставки с заводов прутки мерной, немерной длины и бунты(бухты).

Арматура в бунтах изготавливается диаметром от 5 до 12 мм, диаметр внутренний 400-900 мм, наружный 800-1250 мм, высота 600-2000 мм, вес варьируется от 800 кг до 3000 кг.

Арматура в прутках изготавливается диаметром от 5 до 40 мм, длиной прутков; стандартной мерной 6м, 9м, 11,7м, 12м и немерной от 4 до 11,7 метров. Заводы изготовители имеют возможность изготовить арматуру любой другой длины, по требованию заказчика.

Если говорить о диаметрах наиболее часто использующихся в строительстве, то можно отметить следующие размеры 10 мм, арматура 12 мм, 16 мм, 25 мм.

СОРТАМЕНТ И КЛАССИФИКАЦИЯ АРМАТУРЫ

Арматура делится на классы и имеет буквенные-цифровые обозначения:

А — например А500С, АТ800 где А — означает горячекатаный или термомеханически упрочненный арматурный прокат.  В500С где В — означает что перед вами холоднодеформированный арматурный прокат. С — данный прокат свариваемый, цифры 400, 500, 800 означают предел текучести не менее 400 Н/мм, 500 Н/мм, 800 Н/мм.

Арматура А-I (А240) — это сталь горячекатаная круглого сечения которая имеет гладкий профиль и производится диаметром от 6 мм до 80 мм. Арматурный прокат класса А240 изготавливают диаметром до 12 мм включительно в мотках(бунтах) и прутках(дл6м, 9м, 11,7м, немерной длины), диаметры арматуры от 14 до 40 изготавливаются только в прутках. При изготовлении арматурной стали класса АI используют стали следующих марок: сталь кипящая Ст3кп, сталь полуспокойная Ст3пс, сталь спокойная Ст3сп.

Арматура АIII (А400)  — это стальной периодический профиль круглого сечения с рифлёной поверхностью, который изготовляется по ГОСТ 5781-82 из конструкционной низколегированной стали марок: сталь 35ГС и сталь 25Г2С с добавлением легирующих элементов, таких как марганец и кремний. Производится диаметром от 6 до 80 мм. В СССР являлась основным видом арматуры используемой для ЖБИ. Недостаток арматуры состоит в том, что для стали 35ГС согласно СНиП 2.03.01-84 запрещена дуговая сварка, по причине снижения пластичности стали в местах сварки, в результате большого тепловложения, что может привести к разрушению железобетонных конструкций в процессе строительства. Отказ от сварки при выполнении строительных работ, заставляет обеспечивать значительные запасы по сечению арматуры, что приводит к использованию большего количества метров арматурного проката и увеличению стоимости.

Арматура А500С — это арматурная сталь горячекатаная  термомеханически упрочненная, изготавливалась изначально по СТО АСЧМ 7-93 заводом Северсталь и другими заводами по ГОСТу Р 52544-2006. На данный момент, о точнее начиная с июля 2016 года, единственным нормативным документом остался ГОСТ 52544-2006, по которому регламентируется производство арматуры стальной класса А500С. Производится диаметром от 4 до 40 мм. По сравнению с арматурой А400, она имеет ряд преимуществ.  Это прочность и гибкость за счет повышенного предела текучести не менее 500 Н/мм2. Более низкая стоимость за счет отсутствия легирующих элементов в стали. Профиль не имеет точек пресечения продольных и поперечных рёбер, наличие которых может привести к образованию усталостных трещин. Повышенная свариваемость позволяет при монтаже и укладки арматуры использовать дуговую сварку.

Профиль арматуры А500СПрофиль арматуры А400

Арматура А500 изготавливается на Тульском заводе ТМПЗ методом горячей прокатки из высокоуглеродистой качественной стали марки 76, которая применяется при изготовлении рельс и соответствует ТУ 093311-313-36554501-2014. Используются следующие виды заготовки для производства данной арматуры — квадрат стальной или рельс снятый с эксплуатации. Размеры профиля от 8 мм до 22 мм, механические характеристики и масса 1 метра длины соответствуют ГОСТу 52544-2006. Отличительная особенность и минусы этой арматуры, заключается в том, что она укладывается без дуговой сварки, то есть стыкуется внахлестку или с помощью механических соединений, а крестообразные соединения стержней выполняются вязаными. Так же эта арматура при напряжении на изгиб более 40° ломается. Арматура применяется в виде отдельных стержней, а также в составе вязаных арматурных каркасов и сеток,  в монолитных железобетонных конструкциях зданий и сооружений любого назначения и уровня ответственности по ГОСТ 54257. Плюсы данной арматуры в том что она имеет повышенную по сравнению с классом А500С коррозионную стойкость.

АРМАТУРНЫЕ ГОСТы

ГОСТ 10884 данный ГОСТ подразделяет арматурную сталь на классы в зависимости от механических свойств класса прочности — который соответствует пределу текучести измеряемому в ньютонах на мм2 квадратный миллиметр и эксплуатационных характеристик — индексы С, К где С (свариваемая), а К (стойкая против коррозийного растрескивания). Примерами данной продукции является арматурная сталь: класс Ат1200, класс Ат1000К,  кдласс Ат500С, класс Ат600, класс Ат400С, класс Ат600С, класс Ат1000К, класс Ат600К, класс Ат800, класс Ат800Л, класс Ат1000.

ГОСТ 5781 данный ГОСТ подразделяет арматуру стальную в зависимости от механических свойств. Разработан в СССР и до недавнего времени был основным видом арматуры для ЖБИ. Класс А-I (А240), класс А-II (А300), класс А-III (А400), класс А- IV (А600), класс А-V (А800), класс А-VI (А1000). Арматура стальная класса А-I (А240) изготавливают только гладкой, а классов А-II (А300), А-III (А400), А- IV (А600), А-V (А800) периодического профиля и гладкой (по требованию потребителя), а сталь класса А-VI (А1000) — только периодического профиля.

ГОСТ 52544 данный ГОСТ распространяется на арматурный прокат класса А500с и В500С (где А500с это прокат горячекатаный без термомеханической или другой последующей обработки, а В500с это механически и термомеханически упрочненный прокат). На данный момент арматура произведённая по данному ГОСТу является самой распространенной и популярной в строительной сфере.

ВИДЫ АРМАТУРЫ

Стальная арматура — металлическая

• арматура рифленая — арматура круглого сечения периодического профиля: изготавливается из арматурной стали — применяемые стали при производстве ст3, 35гс, 25г2с, класс а500с, а400, а500, а300, а600, а800, а1000
• арматура гладкая — имеет круглое сечение и гладкую поверхность профиля: изготавливается из арматурной стали — применяемые стали при производстве ст3, класс а240

Композитная арматура — пластиковая

• стеклопластиковая
• базальтопластиковая

Основные параметры и размеры

Номинальный диаметр и площадь поперечного сечения, масса 1 метра длины арматурного проката, допускаемые отклонения по массе относительно метра погонного должны соответствовать указанным в таблице.

Номинальный диаметр проката, dн, мм	Номинальная площадь поперечного сечения Fн, мм2	Масса проката длиной 1 м
		Номинальная, кг, теоретический вес/ДО	Допускаемые отклонения, %
6	28,3 Fн, мм2	ТВ = 0,222, ДО = 0,204-0,239	±8%
8	50.3 Fн, мм2	ТВ = 0,395, ДО = 0,363-0,426
10	78,3 Fн, мм2	ТВ = 0,617, ДО = 0,586-0,647	±5%
12	113 Fн, мм2	ТВ = 0,888, ДО = 0,843-0,932
14	154 Fн, мм2	ТВ = 1,21, ДО = 1,149-1,27
16	201 Fн, мм2	ТВ = 1,58, ДО = 1,501-1,643	±4%
18	254 Fн, мм2	ТВ = 2,00, ДО = 1,92-2,08
20	314 Fн, мм2	ТВ = 2,47, ДО =2,371-2,568
22	380 Fн, мм2	ТВ = 2,98, ДО =2,86-3,099
25	491 Fн, мм2	ТВ = 3,85, ДО =3,696-4,004
28	616 Fн, мм2	ТВ = 4,83, ДО = 4,636-5,023
32	804 Fн, мм2	ТВ = 6,31, ДО = 6,057-6,562
36	1018 Fн, мм2	ТВ = 7,99, ДО = 7,67-8,309
40	1256 Fн, мм2	ТВ = 9,86, ДО = 9,465-10,254

Арматура диаметры, виды, классы, цена за тонну

Наша Металлобаза занимается продажей арматуры и предлагает купить арматуру классов а500с, 35гс, 25г2с, а500, а400, а240, по оптовым ценам. У нас на складе в наличии арматура стальная рифленая, гладкая и композитная в любом количестве. У нас вы можете узнать цену за метр или цену за тонну на арматуру любого вида и диаметра, а так же получить расчет стоимости вашего заказа. Арматуру можно купить с доставкой или самовывозом. Заказать металл можно через электронную почту, WhatsApp, форму обратной связи и по телефону.

заполните форму: получите счет или кп

Имя

Телефон

Email

Адрес доставки

Наименование продукции

Загрузка файла

Как армировать бетонную плиту на земле для предотвращения растрескивания

Стальная арматура и арматура из сварной проволоки обеспечивают контроль ширины трещины в ненесущих плитах на земле.

21 мая 2020 г.

Kim Basham, PhD PE FACI

KB Engineering LLC

Вверху и внизу: Правильно размещенная/поддерживаемая арматура приведет к правильному расположению арматуры в плите. Обратитесь к документации производителей, чтобы узнать максимальное расстояние между стульями и другими опорами, и используйте минимальное расстояние между арматурами 12 дюймов, чтобы работники могли не ходить по арматуре.

Большинство плит на грунте не армированы или номинально армированы для контроля ширины трещин. При расположении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки подстилающего слоя, приложенных нагрузок или других факторов.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадочное и температурное армирование отличается от структурного армирования. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство конструкционных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем конструктивности и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как ненесущие плиты.

Несмотря на то, что существует несколько вариантов армирования ненесущих плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для ограничения ширины трещин.

Неограниченный рост ширины трещины приводит к выкрашиванию краев вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.

Основы

Стальная арматура и арматура из сварной проволоки не предотвратят растрескивание. Армирование в основном бездействует, пока бетон не треснет. После растрескивания он становится активным и контролирует ширину трещин, ограничивая их рост.

Если плиты укладываются на высококачественное основание с равномерной опорой и состоят из бетона с низкой усадкой, а швы должным образом установлены на расстоянии 15 футов или менее, армирование обычно не требуется. Скорее всего, случайных или внезапных трещин будет немного. Если случайные трещины все-таки возникают, они должны оставаться достаточно плотными из-за ограниченного расстояния между швами и низкой усадки бетона, что ограничивает возможность эксплуатации или проблемы с техническим обслуживанием в будущем.

Когда плиты укладываются на проблемное основание с риском неравномерной поддержки или состоят из бетона с умеренной или высокой усадкой, или расстояние между швами превышает 15 футов, тогда необходимо усиление для ограничения ширины трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 милам (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя снижается, и могут возникать дифференциальные вертикальные перемещения через трещины или «раскачивание» плиты. Когда это происходит, обнажаются края трещины и, вероятно, происходит растрескивание краев, особенно если плита подвергается воздействию колесного транспорта и особенно погрузчиков с жесткими колесами. Как только начинается выкрашивание, ширина трещин на поверхности становится больше, а износ плиты вдоль трещин значительно увеличивается.

Если деформационные швы недопустимы и не устанавливаются, требуется термоусадочное и температурное армирование. Этот подход к проектированию иногда называют непрерывно армированными или бесстыковыми плитами, и он допускает появление многочисленных, близко расположенных (от 3 до 6 футов) мелких трещин по всей плите.

Неограниченный рост ширины трещины приводит к выкрашиванию краев вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.

Варианты контроля трещин

Как правило, существует два варианта борьбы с трещинами в плитах на грунте: 1) контролировать расположение трещин путем установки компенсационных швов (не контролирует ширину трещины) или 2) контролировать ширину трещин путем установки арматуры (не контролировать место трещины).

В варианте 1 мы сообщаем плите, где трескаться, а ширина деформационных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона. По мере увеличения расстояния между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 милам, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через деформационные швы, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения по швам.

В варианте 2 мы позволяем плитам растрескиваться случайным образом, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно при таком варианте компенсационные швы не устанавливаются. Вместо этого растрескивание происходит хаотично, образуя многочисленные, плотно скрепленные между собой трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Резка арматуры в местах стыков

Соблюдайте осторожность при использовании обоих способов борьбы с трещинами в одной и той же плите. Если через усадочные швы проходит слишком много арматуры, швы становятся слишком жесткими и могут не растрескиваться и не раскрываться, как предполагалось. Когда деформационные швы не активируются (т. е. трескаются и открываются) из-за армирования, обычно возникает внешовное или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики предписывают резать всю арматуру в деформационных швах, в то время как другие могут указывать резать каждый второй стержень или проволоку. Если обрезать каждый второй стержень или проволоку, оставшаяся арматура поможет обеспечить передачу нагрузки и сведет к минимуму дифференциальные перемещения панелей, но не будет препятствовать активации соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурно-усадочной арматурой в местах стыков, подрядчики должны подать запрос на получение информации. Много раз подрядчиков необоснованно обвиняют в растрескивании вне швов, связанном с этой проблемой проектирования.

Метод перемещения арматуры из сварной проволоки в указанное место методом «зацепи и потяни» является неэффективным методом, которого следует избегать подрядчикам.

Расположение арматуры

Стальная арматура и арматура из сварной проволоки должны располагаться в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире у поверхности и сужаются с глубиной. Таким образом, арматура для контроля трещин никогда не должна располагаться ниже середины глубины плиты. Арматура также должна располагаться достаточно низко, чтобы пила не разрезала арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещение стали на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности. Конструкторы обычно определяют положение армирования, указывая защитный слой бетона (от 1 1/2 до 2 дюймов) для армирования.

Размещение одного слоя арматуры в центре или на середине глубины плиты не рекомендуется (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты, а также обеспечить контроль ширины трещины. Однако размещение арматуры посередине плиты не позволит эффективно решить ни одну из этих задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и достаточно связываться вместе, чтобы свести к минимуму перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Поддержите арматуру стульями или опорами из сборных железобетонных стержней. Стулья должны иметь песчаные или опорные плиты, а перекладины должны иметь квадратное основание размером не менее 4 дюймов, чтобы гарантировать, что они не утонут в основании. Используйте расстояние между опорами, которое гарантирует, что арматура не провиснет между опорами или не будет продавлена ​​пешеходным движением или свежим бетоном. Гибкая арматура, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. В дополнение к указанию типа и количества арматуры проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Арматура из сварной проволоки никогда не должна размещаться на земле и тянуться на место после укладки бетона. Техника «зацепи и потяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» сварную проволочную арматуру в указанном месте, стоя на арматуре?

Армирование, частично заглубленное в основание, не обеспечивает контроля ширины трещины. Без опорных стульев или сборных железобетонных блоков арматура обычно оказывается в нижней части плиты или заглубляется в основание.

Допуски на размещение

Допуск вертикального размещения арматуры в плитах на грунте составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск защитного слоя бетона составляет — 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение защитного слоя не может превышать одной трети указанного защитного слоя. Во многих случаях допуск покрытия переопределяет допуск вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков вертикального размещения.

Первоначально эта статья была опубликована 25 февраля 2013 г.

Ссылки:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных полов и плит»

ACI 360R-06. «Проектирование плит на грунте»

Заявление о позиции ASCC № 2. «Расположение рулонной сварной сетки в бетоне»

Технические факты WRI. «Опоры необходимы для долговременной работы арматуры из сварной проволоки в плите на уровне грунта» (TF 702-R-08)

Технические факты WRI. «Как определить, заказать и использовать армирование сварной проволокой» (TF 202-R-03)

10 вещей, которые необходимо знать о армировании бетона волокном

Hillman представляет системы крепления бетона для средних нагрузок на WOC

900 02

10 лучших статей о строительстве на этой неделе: забудьте о заводской табличке, если хотите самый американский пикап

10 самых читаемых статей о строительстве: за неделю от 24 августа

0090

ACR запускает первого в мире робота для подъема, переноски и укладки арматуры @CONEXPO: робот IronBOT

Ключевая технология HAMM крышка Химическая

Link-Belt Система управления 220 X4S дает операторам лучшее из обоих миров

Оригинальная новая система управления на Link-Belt 220 X4S сочетает в себе ощущение управления пилотом с индивидуальной настройкой E/H.

Исследование архитектурного формообразования

Morley Construction столкнулась с жестким графиком и сложными архитектурными требованиями к формованию бетона в новой Центральной библиотеке Сан-Диего, которая была спроектирована Робом Куигли и которой суждено было стать культовой фигурой на горизонте города.

Очистите рабочие места от пыли

Бетонная пыль от распиловки и сверления может представлять опасность, но только если вы позволите ей это сделать.

HAMM Technology is Key

Хотите получить максимальную отдачу от своих катков? В катках HAMM используются инновационные машинные технологии и цифровые решения, которые помогут вам конкурировать.

Экономьте деньги, стройте быстрее: синтетические макроволокна в бетонных конструкциях

В условиях быстрых изменений на рынке скорость по-прежнему определяет отрасль бетонного строительства. В то время как макроволокна могут значительно сократить время в графике проекта, возникает вопрос, как узнать, какое макроволокно использовать?

Top Post 2022: Macrofibers & Super Bowl — внутри бетона самого большого стадиона НФЛ

Использование синтетического волокна позволило сэкономить затраты, время и трудозатраты на строительство стадиона SoFi за счет использования фибробетона на верхних палубах .

Дилемма подрядчика по армированию сварной проволокой (WWR)

Должна быть альтернатива снятию и замене WWR.

Руководство по фибробетону: советы по проектированию, спецификации и применению

Изучение основных аспектов фибробетона, включая его конструкцию, технические характеристики, применение и способы надлежащей отделки изделия.

Экологически чистая микрофибра PSI Fiberstrand REPREVE 225 для армирования бетона

HAMM Technology is Key

Хотите получить максимальную отдачу от своих катков? В катках HAMM используются инновационные машинные технологии и цифровые решения, которые помогут вам конкурировать.

Этот подрядчик полагается на роботов для связывания арматурных стержней

TyBOT от Advanced Construction Robotics помогает Shelby Erectors повысить рентабельность и повысить удобство для владельца проекта, а затем IronBOT еще больше ускорит работу

Изменения ASTM A615 от 2020 года соответствуют требованиям к арматуре как A706. Материал A706 теперь соответствует или превосходит все химические и механические требования для соответствующего размера и сорта A615.

GatorBar Утвержден Департаментом транспорта штата Вирджиния

Композитная арматура, армированная стекловолокном, GatorBar была включена в Оценочный список новых продуктов Департаментом транспорта штата Вирджиния.

Diablo сверлит арматуру насквозь с помощью сверла Rebar Demon SDS в World of Concrete 2022

Передовой опыт работы с георадаром: сэкономьте время, деньги и головные боли подрядчиков по бетону для соблюдения правил техники безопасности и передового опыта георадар становится все более распространенной технологией, используемой на стройплощадке.

Как отбивать армированный бетон при сверлении с помощью перфораторов Diablo

Производительность снижается при ударе по арматуре при сверлении. С перфораторами Rebar Demon вы можете сверлить до 7 раз дольше в армированном бетоне и оставаться эффективным!

Какой толщины должна быть бетонная плита?

🕑 Время чтения: 1 минута

Толщина бетонной плиты зависит от нагрузки и размера плиты. Как правило, толщина плиты 6 дюймов (150 мм) считается для жилых и коммерческих зданий с деталями армирования в соответствии с проектом. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины одностороннего перекрытия отличается и проще от расчета двустороннего перекрытия.

Выбор и расчет толщины плиты, включая различные типы плит, является важным шагом в процессе проектирования. Если соблюдается надлежащая процедура расчета толщины плиты, период проектирования будет значительно сокращен, а также будет достигнута надежная и экономичная толщина плиты.

Содержимое:

• Толщина односторонней плиты
  • 1. Требования к прогибу
  • 2. Требования к изгибу и сдвигу
  • 3. Требования к огнестойкости
• Толщина двусторонней плиты
  • 1. Требования к прогибу

Толщина односторонней плиты

Толщина односторонней плиты основана на прогибе , изгибе , сдвиге , а иногда и требованиях огнестойкости .

1. Требования к прогибу

Отдельно из плит, которые сильно нагружены, например, плиты несут несколько метров грунта толщина плиты выбирается исходя из требований к прогибу. Кодекс ACI устанавливает ограничения на толщину плиты. если прогибы не рассчитываются и определены как приемлемые.

В противном случае толщина односторонних плит должна быть не менее L/20 для простого поддерживаемые плиты; L/24 для плит со сплошным концом; L/28 для плит с обоими заканчивается непрерывно; и L/10 для консолей; где L — размах.

Эти значения можно использовать при условии, что плиты не являются опорными или прикрепленными к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах.

2. Требования к изгибу и сдвигу

Определение толщины плиты на основе изгиба и сдвига требований не часто. Однако эти требования должны быть проверены в дизайн, даже если толщина выбрана на основе требований к прогибу.

Процедура проверки толщины плиты на соответствие требованиям к изгибу следующим образом:

1. Рассчитайте пробные учитываемые нагрузки на основе толщины плиты, оцененной на основе требований к прогибу.
2. Расчет моментов с использованием подходящих методов, таких как метод коэффициента ACI.
3. Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, подходит ли толщина выбранной плиты для коэффициента армирования 0,01. Используйте уравнение 1 для вычисления d:

Где:

d: эффективная глубина плиты, необходимая для восприятия момента

Mu: момент, рассчитанный по нагрузкам

b: ширина плиты, 1 м (12 дюймов) полосы плиты считается

R: сопротивление изгибу (МПа) вычисляется по следующему выражению:

Где:

p :коэффициент армирования, принимаемый равным 0,01

fy: предел текучести стали, МПа

fc’: предел прочности бетона на сжатие, МПа

Методика проверки плиты толщина для требований к сдвигу как следует:

1. Расчет предельного сдвига от нагрузки, Vu
2. Расчет расчетной прочности плиты на сдвиг, уравнение 3. Если все пролеты равны, предельный сдвиг происходит на внешней поверхности первой внутренней плиты, который рассчитывается с использованием уравнения 4, в противном случае сдвиг следует проверять на внешней поверхности первой внутренней плиты и типичной внутренней плиты, уравнение 5.

Где:

Vc: прочность бетона на сдвиг плиты

b: ширина плиты, 1000 мм

d: расчетная глубина плиты

Vu: предельный сдвиг по плите

W: предельная распределенная нагрузка равна до 1,2*постоянная нагрузка плюс 1,6*подвижная нагрузка

л: пролет плиты

3. Требования огнестойкости

Иногда, плита толщины контролируются опасностью передачи тепла во время пожара. Для по этому критерию предел огнестойкости пола – это количество часов, необходимых для температура незащищенной поверхности повышается на заданную величину, обычно 121,1°C (250°F).

При повышении температуры на 121,1°C (250°F) плита толщиной 76,2 мм (3-1/2 дюйма) обеспечивает предел огнестойкости в течение 1 часа, плита толщиной 127 мм (5 дюймов) обеспечивает предел огнестойкости в течение 2 часов.

, а плита толщиной 152,4 мм (6-1/4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщина плит обычно округляется до ближайших 10 мм.

Толщина двусторонней плиты

Как и для односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям к прогибу и сдвигу.

1. Требования к прогибу

Как правило, толщина плиты выбирается для предотвращения чрезмерного прогиба в процессе эксплуатации. Код ACI предоставляет метод для расчета минимальной толщины плиты в двух направлениях, которая удовлетворяет прогибу.

Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы ознакомиться с подробными сведениями о расчете минимальной толщины плиты, нажмите здесь.

Выбранная толщина плиты должна быть достаточной для сдвига как на внутренних, так и на внешних колоннах. Кодекс ACI разрешает использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.
