Технология бассейна: армирование и дренажная система, фото / Технология бассейна: бетонирование и гидроизоляция, видео-инструкция

Гидроизоляция бетонного бассейна из бетона процедура не быстрая и требует времени.

Любое дело следует начинать с точного плана, а если речь заходит о таком сложном проекте как бассейн, нужно отнестись к нему очень внимательно. Мало знать технологию, важно понимать, в какой последовательности выполнять то или иное действие, производить монтаж. Также подготовьте все материалы, которые пригодятся в процессе.

Обычно предпочтение отдают бетонному бассейну. Во-первых, он может быть любой формы, каркас для него подходит как маленький, так и большой. В плане отделки бетонной конструкции также нет никаких ограничений. Правда, на строительство придется потратить достаточно времени и сил, но он того стоит.

Подготовительные работы

Строительство бассейна из бетона начинается с проектирования и выбора места. На его расположение влияет грунт, наличие подземных вод, близость к канализации и другим коммуникациям. Нужно учитывать не только размер бассейна, но и ту территорию, которая находится вокруг него: дорожки и другие зоны.

Нельзя уклоняться от предварительного исследования земли, ведь если упустить какой-нибудь важный момент, например, не обратить внимания на грунтовые воды, в будущем вся конструкция придет в негодность или вовсе разрушится, а это может навредить людям, пользующимся бассейном, построенном в неправильном месте.

Если проект готов и утвержден, вас ничто не смущает, пора приступать к работе. Перед тем как взяться непосредственно за строительство бетонного бассейна, следует подготовить основание. Для открытого бассейна нужно вырыть котлован, после чего обязательно создать подушку из песка. Не нужно насыпать его много, максимум 30 см будет достаточно. Бетон поверх подушки укладывают всего на 10 см, но это лишь подготовка к дальнейшим действиям.

Если грунтовые воды поднимается выше, чем расположено дно, не забудьте создать дренаж. Эти рекомендации справедливы для возведения открытых бассейнов, для закрытых подход немного отличается и зависит от исходных данных.

Устройство дренажной системы

Грунтовые воды негативно влияют на конструкцию и со временем разрушают ее. Чтобы избежать таких последствий, позаботьтесь о гидроизоляции заранее и не забудьте про дренаж.

Для дренажной системы вам понадобятся: Подкладка; Гидроизоляционная пленка; Слой выравнивающей стяжки; Труба с диаметром 150 мм; Щебень; Дно из железобетона. Наружная гидроизоляция актуальна тогда, когда грунтовые воды не расположены выше уровня днища. Для этого подойдет пленка, мастик и полимерные смеси для гидроизоляции, найти которые не проблема.

Когда дно котлована наполнено песком, а также, для прочности, щебнем, создана стяжка, в составе которое цемент и песок, пора приступать к армированию. Если грунт плотный, его не нужно дополнительно укреплять, в обратном случае бетонную плиту надо удерживать проволокой из стали. Обычно для этого берется ячеистая сетка и располагается на поверхности плиты.

Уберечь конструкцию от преждевременной коррозии поможет специальное средство, и хотя обычно арматура имеет защиту от нее изначально, не помешает пару раз покрыть ее полимерной краской для спокойствия.

Установка закладных элементов

Перед тем, как окончательно отлить чашу, нужно установить закладные элементы. К ним относятся:

  • Скиммеры;
  • Форсунки;
  • Закладные для форсунок;
  • Донный слив;
  • Фары;
  • Закладные противотока.

Обязательно закрепите все элементы, проведите трубы и провода, только после всех манипуляций можно приступать к непосредственной заливке бетоном. Учитывайте, что бетон для чаши со временем может осесть, поэтому применяйте технологию, при которой такого не будет. Без предварительной подготовки сделать это своими руками может быть сложно, как и устранять последствия, а порой и невозможно.

Деформацию формы уже никак не исправить, ошибки во время заливки способны сдвинуть закладные элементы. Однако есть способ, благодаря которому неприятностей не произойдет. Нужно лишь закрепить все элементы максимально жестко прямо к арматуре.

Ни в коем случае не повреждайте поверхность отлитой чаши с намерением разместить через отверстия нужные элементы. Технология не должна нарушаться, а при таком подходе это обязательно произойдет. После грубого вмешательства чаша уже не будет целой, даже если применить герметик. Поэтому, если вы не уверены, что можете сделать отливку своими руками, пригласите специалистов.

Армирование и монтаж опалубки

Каркас из арматуры укладывают после установки гидроизоляции и дренажной системы. Ни в коем случае не пытайтесь приварить каркас, это принесет больше вреда, чем пользы. Металлические элементы станут более хрупкими и подверженными коррозии.

Монтаж делают таким образом, чтобы поместить арматурную сетку на фиксаторы, установленные на дно и стенки будущего бетонного бассейна. Трубные обвязки укладывают заранее, если после бетонирования поверхности не будет возможности это сделать.

Опалубка занимает важное место в строительстве бетонного бассейна. Нужно точно придерживаться технологии и не отступать от правил. Делать монтаж опалубки нужно очень внимательно, ведь от нее зависит качество работы и конечный результат.

Вот лишь несколько вариантов последствий неправильного монтажа:

  • Стены заваливаются;
  • Деформация формы чаши;
  • Вспучивание бетона.

Для опалубки бетонного бассейна классической формы подойдет металлический вариант, который можно применять многократно, но зачастую владельцам хочется иметь водоем необычной формы, в таком случае проще использовать одноразовый кусок фанеры.

Если бассейн примыкает к стене здания, такая стена может послужить опалубкой, но ее обязательно нужно отделить, например, пенопластом.

Бетонирование чаши бассейна

Раствор для бетонирования должен быть очень качественным. Если вы сомневаетесь в готовом варианте, попробуйте сделать его своими руками. Для этого вам понадобится песок, цемент, щебень и вода. Имеет значение, где именно делают раствор, так как технология отличается.

В корыте смешивание начинается с песка, заканчивая водой, а вот в бетономешалку сначала заливают воду, а только потом всё остальное, завершая добавлением щебня. Приготовленным составом необходимо залить всю поверхность чаши будущего бассейна. При необходимости заливку можно повторить вторично, а через 3 дня, когда бетон полностью застынет, следует снять опалубку.

Заливка и гидроизоляция бассейна: технология

После заливки и застывания чаши, ее необходимо выровнять и обработать специальной водоотталкивающей грунтовкой. Затем наступает очередь установки трубопровода и нанесения гидроизоляции. Для этого используют полимеры или пленку из поливинилхлорида. Водно-полимерные эмульсии нужно наносить дважды, причем, период между нанесением первого и второго слоя равен 24 часам. Только таким образом можно добиться хорошей защиты от влаги и порчи чаши.

Когда стены и дно полностью высохнут и будут готовы, нужно провести испытания. На их проведение потребуется выделить около недели, в течение которой бассейн будет стоять, наполненный водой. Это необходимо, чтобы заранее заметить протечки и ликвидировать их. После устранения недостатков, чаше нужно хорошо просохнуть, и наконец-то можно приступать к отделке.

Декоративная отделка бетонного бассейна

Отделка бассейна включает в себя декоративные работы и заключительные. Так, дизайн водоема полностью зависит от ваших предпочтений, он может быть выполнен в любой цветовой гамме, выбор материалов также не ограничен: от разноцветной плитки до пленки. Облицовывать стены и дно чаши бетонного бассейна можно мозаикой, выкладывая целые картины.

Что касается заключительных строительных работ, они означают затирку швов между плитками и завершающую уборку, вывоз мусора и приведение сооружения в приличный вид.

Как видите, технология строительства бассейнов не так сложна даже для тех, кто намерен всё сделать своими руками.

Пример комплекта КР (КОНСТРУКТИВНЫЕ РЕШЕНИЯ)

Комплект КР (Конструктивные решения) является итогом всего процесса проектирования.

Комплект КР полностью взаимосвязан с комплектом АР (Архитектурные решения). Это все чертежи, необходимые для строительства дома и закупки материалов. Названия комплектов говорящие: АР описывает архитектуру дома, КР – его конструкции.

С полным комплектом КР одного из наших проектов предлагаем ознакомиться.



л. 01- Общие данные



Список чертежей можно разделить на основные группы:

  1. Чертежи устройства фундамента: опалубка, армирование, десяток локальных разрезов (сечений), ведомость расхода необходимых материалов и указания по производству строительных работ.
  2. Чертежи лестницы
  3. Чертежи устройства монолитных поясов (монолитный пояс для 1, 2 этажей)
  4. Чертежи межэтажных перекрытий (бетонных и деревянных)
  5. Чертежи конструкции крыши: схемы стропильной системы, узлы, спецификация элементов и ведомость расхода материалов
  6. Чертежи террас, крылец, балконов
  7. В данном проекте, чертежи по устройству монолитной чаши бассейна

Ниже можно просмотреть каждый лист комплекта в крупном масштабе (легкое размытие графики предусмотрено только для демонстрации на сайте). Заказав проект, Вы получите идеальные чертежи и по графике, и по содержанию.



л.02- Опалубочный план фундамента

л.03- Сечения опалубки фундамента

л.04- Схема армирования фундамента

л.05- Сечения армирования фундамента

л.07- Схема расположения конструкций лестницы

л.08- Схема расположения конструкций лестницы

л.09- Разрез 2-2. Узлы 3, 6, 7

л.10- Площадка монолитная ПМ1. Разрезы. Узлы



л.11- Металлические косоуры МК1, МК2, МК3. Разрезы. Узел резки косоура



л.12- Схема монолитного пояса МП1 на отм. +2,450. Разрезы



л.13- Узлы 1-3. Спецификация монолитного пояса МП1



л.14- Схема монолитного пояса МП2 на отм. +2,910. Разрезы



л.15- Узлы 4-6



л.16- Схема монолитного пояса МП3 на отм. +6,130. Ведомость деталей



л.17- Спецификация монолитных поясов МП2, МП3



л.18- Схема перекрытия первого этажа

л.19- Разрезы 1-1 – 5-5. Закладная деталь

л.20- Монолитный участок МУ1

л.21- Монолитный участок МУ2

л.22- Монолитный участок МУ3

л.23- Схема перекрытия второго этажа

л.24- Схема стропильной системы

л.26- Разрезы крыши 4-4, 5-5, 6-6

л.27- Узлы крыши 1 – 6

л.28- Узлы крыши 7 – 9. Технические указания

л.29- Спецификация элементов крыши



л.30- Разрезы главной террасы. Схема крепления колонны



л.33- Схема фундамента и пола террасы СПА

л.35- Разрез террасы СПА. Спецификация материалов террасы

л.36- Схема конструкций балкона над главной террасой

л 37- Разрезы балкона 2-2 3-3 Схема конструкций и фундамента балкона в осях Г-Д

л.38- Ведомость и спецификация перемычек

л.39- Опалубочный план чаши бассейна

л.40- Разрезы чаши бассейна 1-1, 2-2, 3-3

л.41- 3D схема чаши бассейна

л.42- План-схема армирования чаши бассейна. Узлы

л.43- Разрезы 1-1 – 3-3

л.44- Разрез 4-4. Спецификация схемы армирования чаши бассейна. Ведомость деталей



Если Вы долистали страницу до низа, то уже успели оценить объем технической документации и ее качество.

Вы можете заказать проект своего дома, заполнив несложную форму или обсудить неясные вопросы непосредственно с архитектором.

Мы не тратим Ваше время на общение с менеджерами, обсуждение начинается сразу с архитектором.

Также приглашаем ознакомиться с некоторыми проектами, выполненными нами:

Все проекты – на страничке “Проекты“. Статьи содержат фотографии реализации домов.



Спасибо за доверие

С уважением, Катерина



Бетонные бассейны: технология строительства, проекты, чертежи

Уличные бетонные бассейны на даче или во дворе частного дома можно сделать своими руками, если предварительно изучить схему, чертежи и инструкцию возведения. Для строительства необходимо приготовить инструменты и материалы, подобрать оптимальное место, где будет размещаться искусственный водоем. Строительство бассейна проходит в несколько этапов, соблюдая их, удастся возвести долговечную и надежную конструкцию, которая будет радовать владельцев каждое лето.

Что собой представляет?

Строительство бетонного бассейна — финансово затратный и трудоемкий процесс, но если искусственный водоем возведен правильно с соблюдением всех правил и инструкций, постройка прослужит не один десяток лет. Можно построить самостоятельно бассейн из кирпича и установить чашу из стеклопластика, полипропилена, но он не прослужит так долго, поэтому конструкциям из железобетона отдается большее предпочтение.

Построить бассейн можно любого вида. Различия связаны с такими особенностями, как:

  • Местоположение. Устройство размещают в квартире или в доме, на улице.
  • Размеры. Бассейны строят для декора, окунания, плескания, плавания и даже для разведения рыбы.
  • Форма. Классический вариант — прямоугольник, но можно построить и круглый, многоугольный.
  • Способ устройства бетонной чаши. Предпочтение отдается монолитным вариантам, но могут быть сборные и литые.
  • Используемые материалы. Широко применяется композитный вид материала, который отличается прочностью, долговечностью и доступностью.

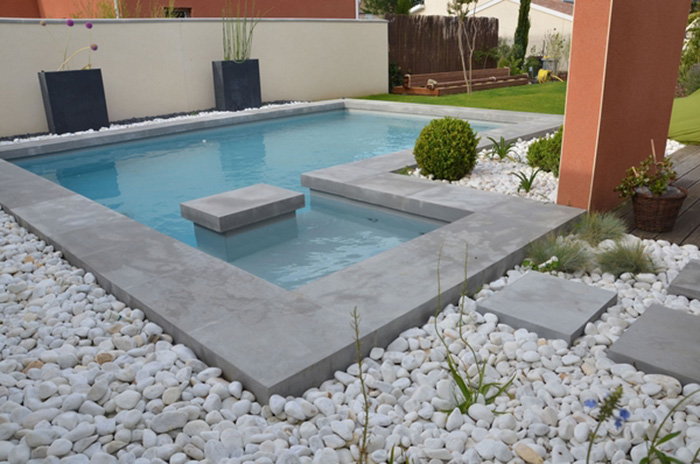

Конструкция может иметь круглую форму. Многоугольная форма конструкции — тоже не редкость.

Подготовка к устройству

Проекты и чертежи

Если планируется возвести бассейн из бетона своими руками, проект сооружения и расчет материалов проводится самостоятельно. Но когда есть сомнения в правильности, точности расчетов и последовательности этапов работы, лучше заказать чертеж у специалиста. План строительства должен содержать все важные данные — размеры, толщина стен, вид облицовки, дополнительные работы. Стоит также определить место расположения бассейна, он не должен возводиться в месте небольшой глубины залегания грунтовых вод, так как даже максимальная толщина бетона на дне не убережет строение от разрушений. После согласования всех деталей можно приступать к строительству.

Наличие чертежа конструкции обязательно перед выполнением первых этапов работ.

Чтобы человек среднего роста мог нормально плавать в бассейне, глубина чаши должна быть не менее 1,5, а длина — 5 м.

Инструменты и материалы

Чтобы изготовление бассейна своими руками либо с помощью наемных работников проходило по плану, необходимо подготовить следующий инвентарь:

  • бетономешалка;
  • инструменты для связывания арматуры;
  • совковая и штыковая лопата;
  • ведро;
  • мастерок;
  • уровень, отвес, правило;
  • шлифовальная машинка.

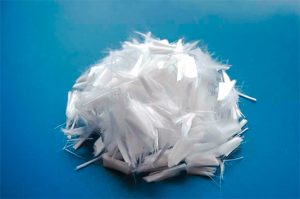

Для повышения качества раствора следует приготовить фиброволокно.

Чтобы сооружение было прочным и долговечным, применяется специальная марка бетона для бассейна — М350 — М400. Материал должен быть водонепроницаемый, рекомендуемый показатель W6. Чтобы приготовить качественную смесь для бетонирования, потребуется дополнительное сырье:

  • цемент;
  • песок средней гранулировки;
  • микрокремнезем;
  • фиброволокно;
  • водостойкий пластификатор;
  • гидроизоляция;
  • сетка для армирования;
  • деревянные доски и брусья.

Технология строительства

Выкапывание котлована и подушки

После проведенной разметки выбранного участка нужно вырыть котлован под искусственный водоем.

Если планируется уличный бассейн из пенобетона, сначала нужно сделать разметку под будущий котлован. Для этого по периметру с учетом задуманных размеров устанавливаются колышки и натягивается бечевка. Далее вырывается ров заданной глубины. Дно ямы важно тщательно утрамбовать, дополнительно создать уклон, который послужит сливом. Затем из песка и гравия над землей формируется дренажная подушка по 30 и 10 см соответственно. На этом этапе монтируются закладные для сливной системы.

Заливка фундамента и состав растворной смеси

После устройства котлована замешивают раствор для заливки, его состав — цемент, песок и щебень. Пропорции — 1:5:8. Чтобы конструкция была надежной, используют добавки в бетон для водонепроницаемости следующих разновидностей:

  • полимерные;
  • пластифицирующие;
  • кольматирующие.
Следующий этап работ — первый слой стяжки пола конструкции.

Далее проводится бетонирование, а когда стяжка схватится, следует покрыть дно гидроизолятором из рубероида, спаивая сразу стыки с помощью строительного фена. Затем производится установка закладных труб слива, рекомендованный материал — ПВХ, на сгибах трубы должны быть дренажные колодцы.

Армирование

Защитный слой бетона для арматуры заливается аккуратно, чтобы гидроизоляционная подложка не повредилась. Бетонировать рекомендуется с использованием 2-слойной армировочной сетки, размещенной на дне рва и по стенке, одновременно заглубляя прутья в систему сетки. Наземный слой следует скрепить 3 слоями сетки.

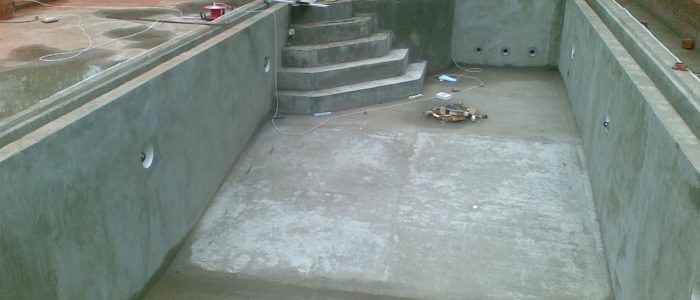

Заливка стен чаши

Стены должны быть залиты после проверки правильности установки опалубки.

Толщина стенок бассейна зависит от его объемов. Для конструкции размером 4×4 м и глубиной 150 см стена должна быть не тоньше 10—15 см. Важно строго выдерживать вертикаль опалубки, а также дополнительно укрепить ее, чтобы давление заливки не разрушило каркас. Альтернативой деревянной опалубки может стать укрепляющая стенка из термоблоков, газобетона или из бетонных блоков. На завершающем этапе проводится утепление и заливка бассейна бетоном.

Отделка и изоляция

Прежде чем начать отделочные работы, стоит подождать, пока бетонный бассейн полностью не просохнет. После полного застывания приступают к гидроизоляции и облицовке. Поверхность стены необходимо отделать специальным водоотталкивающим раствором, способ приготовления и пропорция которого указаны в инструкции. Затем нужно оставить пропитку просохнуть. Для проверки надежности гидроизоляции следует на неделю залить бассейн из бетона водой. В течение следующих дней следят за уровнем воды. Если она убывает, нужно найти поврежденное место и отремонтировать дефект.

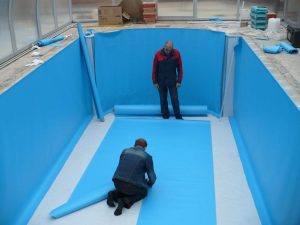

Изнутри конструкция может быть оклеена пленкой ПВХ.

Когда основные строительные этапы будут завершены, приступают к отделке внутренней чаши бассейна. Поверхность можно оштукатурить и покрасить специальной водоотталкивающей краской либо оформить с помощью декоративной плитки, мозаики, пленки ПВХ. По периметру чаши рекомендуется выложить специальную плитку, по которой мокрые ноги не будут скользить, впереди устанавливается доска для прыжков или обычные ступеньки. Вода в бассейне по составу и характеристикам должна быть максимально приближенной к питьевой, поэтому дополнительно ванна оборудуется очистительной системой.

Заключение

Хоть технология строительства бассейна из бетона сложная, финансово и трудозатратная, все же такая конструкция считается более выгодной. А если соорудить устройство своими руками, оно обойдется дешевле, чем металлический бассейн. При правильной эксплуатации ремонт и обслуживание сооружения потребуется нескоро. Если места и средств для большого по площади сооружения недостаточно, можно установить бассейн из бетонного кольца. Он не займет много места, прост в уходе и эксплуатации, однако не менее функционален, хоть поплавать в такой ванне не получится.

Проект облицовки чаши плавательного бассейна 25X14 м

, 21 сентября 2009 в 11:30

#1

Большое спасибо, тема очень интересная!

Эд , 21 сентября 2009 в 17:19

#2

интересный проект

Funker Vogt , 22 сентября 2009 в 00:09

#3

А картинка издалека материнскую плату напоминает;)
Это так задумано или что?

, 19 ноября 2009 в 23:51

#4

Кирилл если у Вас есть данный проект в электронном виде, прошу оставить сообщение для взаимовыгодного сотрудничества

, 20 ноября 2009 в 09:24

#5

конечно есть! давайте попробем сотрудничать [email protected]

Mary_KATE , 22 мая 2010 в 17:45

#6

а пояснилочки нет случаем к проекту????

Дмитрий Тен , 04 августа 2012 в 21:16

#7

лоток должен идти по всему периметру а не только по боковым сторонам и стенки лотка слишком тонкие чтобы можно было встаквить лестницы. непонятно зачем нужны трапы если есть переливной лоток и пол имеет к ним уклон. проект сыроват

Kirill Sedov , 09 августа 2012 в 09:26

#8

Дмитрий, в каком нормативном документе сказано, что переливной лоток должен идти по периметру бассейна? Объем переливного лотка, соответственно его длина, определяется расчетом. Кроме того, бассейн спортивный с железобетонным стартовым помостом для тумб по двум коротким сторонам. Толщина стенки лотка достаточна для монтажа лестницы, существует огромное множество типовых вариантов устройства лестниц и спусков в воду бассейна. В мировой практике эксплуатации бассейнов не принято сливать грязную воду после мытья полов в переливной лоток бассейна, для этого существуют отдельные трапы и отдельная система отвода воды.

MikhailL , 28 марта 2013 в 09:12

#9

Очень интересно завладеть разделом водоподготовки или разделов ВК , если таковы имеются в электронном виде, готов к сотрудничеству [email protected]

Рекомендации по проектированию и строительству бассейнов

Проект бассейна

Проектирование бассейна выполняется в соответствии со следующими нормами и правилами:

  • СП 31-113-2004 «Бассейны для плавания»;
  • СНиП 52-01-2003 «Бетонные и железобетонные конструкции»;
  • СНиП 2.01.07-85* «Нагрузки и воздействия»;
  • СНиП I I-7-81* «Строительство в сейсмических районах».

Проект бассейна представляет собой устройство монолитной железобетонной чаши различных форм и размеров, а также типов системы циркуляции воды. В проекте бассейна предоставляются необходимые отверстия под закладные элементы системы водоподготовки, также дополнительного оборудования, к которому относятся: противоток, гидромассаж, гейзер, водопад.

Строительство и установка оборудования бассейна

Строительство бассейна выполняется из железобетона марки БСГ В25 П4 F200W8 с двойным армированием по первой категории трещиностойкости. Железобетон выполняется с применением вибрации. Защитный слой бетона до арматуры составляет 30мм. Внутренняя гидроизоляционная защита чаши бассейна выполняется 2х компонентным материалом марки mapei mapelastic в 2-3 слоя. Гидроизоляция обеспечивает водонепроницаемость конструкции для отрицательного давления 4 бар. Облицовка бассейна выполняется специальной мозаичной плиткой из стекла с коэффициентом водопоглащения менее 1% с применением двух компонентного клея марки mapei. Затирка швов выполняется составом, который после высыхания не растворяется водой.

Армирование бассейна осуществляется с применением арматуры класса А-I, A-III. Все арматурные изделия связываются между собой до образования единого пространственного каркаса. Работы по возведению монолитной чаши бассейна выполняются в соответствии с требованиями СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Работы по замоноличиванию дна чаши бассейна выполняются единовременно. Демонтаж опалубки производится после достижения бетоном 25% прочности. После заливки, бетонная поверхность чаши бассейна должна соответствовать требованиям СНиП 3.03.01-87 «Несущие и ограждающие конструкции» табл.11, п.3. Выравнивание (оштукатуривание) стен чаши бассейна осуществляется Ц/П раствором класса В7. Расход смеси на 1м² (при толщине слоя 25мм) составляет примерно 45-50 кг сухой смеси.

Закладные элементы оборудования водоподготовки устанавливаются в заранее подготовленные ниши после устройства выравнивающего слоя стен и дна чаши бассейна, для более точной их установки. Заливка пазух отверстий выполняется полимерным материалом на основе безусадочного цемента (например Бирс-59). Данный материал обеспечивает наилучшую адгезию закладного элемента и бетона, а также является гидроизолирующим составом.

Отделка бассейна

Облицовка бассейна производится после набора бетоном проектной прочности. Общий слой выровненной поверхности как правило составляет 30 – 35мм., из них:

  • выравнивающий Ц/П слой с добавлением латекса – 20 – 25мм;
  • гидроизоляция – 3мм;
  • клей – 3– 4мм;
  • облицовочный материал – 4– 6мм;;
  • Затирка.

Гидроизоляцию рекомендуется выполнять после завершения всех отделочных работ, за исключением устройства полов, т.к. в противном случае существует риск механического повреждения данной гидроизоляции. Нанесение гидроизоляции выполняют после высыхания затирочного слоя. Чаще всего для гидроизоляции бассейнов применяется состав мембранного типа фирмы Mapei. Гидроизоляция наносится шпателем в 2-3 слоя толщиной 1,5мм каждый. Между слоями гидроизоляции укладывается стекловолоконная сетка с размером ячейки 5х5мм. После высыхания гидроизоляции и проведения гидравлических испытаний ванны наносится облицовочная водостойкая плитка или мозаика.

Чаще всего для строительства бассейнов по ключ используют мозаику голубого оттенка, с возможностью добавления различных панно или декоров.
