Армирование при кладке пеноблоков: Армирование кладки из пеноблоков. Эффективные способы как армировать пеноблоки, технологические принципы, важные нюансы – технология кладки подробнее о армирование
Армирование кладки из пеноблоков. Эффективные способы как армировать пеноблоки, технологические принципы, важные нюансы
Любая кладка, создаваемая из пеноблоков, требует дополнительного укрепления путём армирования.
Такое решение необходимо для улучшения эксплуатационных свойств возводимой стены в настоящем и будущем.
Грамотно подобранная и внедрённая арматурная конструкция может не только эффективно воспрепятствовать появлению растрескиваний и разломов, но также сделать стены намного прочнее и надёжнее.
Больше всего в армировании испытывают потребность межкомнатные стены, поскольку они не имеют большой толщины как, например, внешние.
С целью улучшения качества строительства любых пеноблочных стен, внешних или расположенных внутри помещения, необходимо укреплять арматурой.
Рассмотрим подробнее наиболее доступные, распространённые и действенные методики армирования стен из пеноблоков.
Важно! Армирование кладки из пеноблоков необходимо для улучшения защиты конструкции от формирования трещин и повышения общей устойчивости стен!
Армирование пеноблоков перед монтажом плиточных перекрытий
Упрочнение пеноблоков, которые будут впоследствии испытывать усиленную нагрузку от тяжёлых плит, необходимо для эффективного снижения точечных воздействий на стены. Для этого необходимо организовать армированный бетонный пояс, расположенный вдоль основания стены. Высота при этом должна достигать снизу около 14,0-22,0 см. Арматурный материал здесь выбирается по такому принципу – чем массивнее будут укладываемые плиты, тем толще и длиннее должны использоваться проволочные куски.
Принять к сведению! Армированный пояс, формируемый в пеноблочной стене, значительно укрепляет её, равномерно распределяет вертикальную нагрузку и способствует выравниванию кладки!
Если в конструкции пеноблоки сочетаются с кладкой из кирпича, следует делать пояс больше высоты двух кирпичных рядов. По завершении укрепляющих работ необходимо дождаться полноценной просушки и схватывания материала и только затем приступать к следующим этапам строительно-монтажных работ.
Посмотрите видео по армированию кладки из газо- и пеноблоков
Арматурное усиление пеноблоков для повышения теплоизоляции
Ещё одним вариантом применения арматуры для пеноблочных стен является усиленное укрепление для добавочной теплоизоляции помещений. Его целесообразно применять в регионах с суровым климатом, что позволяет не только противодействовать разрушающим конструкции факторам, но и сбережению уютного домашнего тепла.
Для этого нужно создавать пояс из арматуры шириной более 30,0 см. Из этого, 18,0 см уйдёт на бетонную массу и арматурную проволоку, а оставшиеся 12,0 см – на монтажное закрепление утеплительных элементов для стен. Нужно вначале залить стену арматурным поясом, а затем, после прочного схватывания и застывания, приступать к накладыванию утепления, поверх которого осуществляется базовая и, несущая декоративную функцию, внешняя облицовка.
Такой способ пеноблочного армирования единовременно улучшает теплоизолирующие характеристики постройки и существенно укрепляет структуру стены. Кроме того, плюс состоит в нетронутости внутренних пространств, поскольку армирование и утепление осуществляется только с внешней (наружной) стороны дома. В результате, уменьшения внутренней площади не происходит.

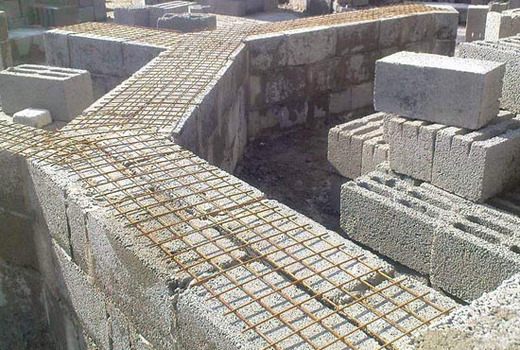

Классическая арматурная сетка
Применение в работе кладочной сетки из арматуры с целью армирования газобетона всегда актуально, поскольку такой вариант является базовым. Суть его заключается в прорезании небольших канавок (болгаркой или штроборезом) в определённых местах некоторых блоков, где будет закрепляться арматурная решётка.
Укрепляющую сетку нужно брать шириной в 4,7–6,2 мм. В ней поперечные и продольные волокна должны прочно скрепляться друг с другом заранее сваркой или проволочными связками. Эти места скрепления будут ориентиром для расчёта мест прохождения канавок в блочных элементах. Чем крупнее квадраты в решётке, тем меньше необходимо прорезать канавок. Однако, увлекаться слишком маленькими или крупными размерами ячеек не стоит – это не всегда удобно и зачастую неуместно.
В процессе размещения сетки, связочные места нужно плотно располагать в канавках и замуровывать подготовленной заранее качественной бетонной массой. Все выступающие излишки раствора шпателем сравниваются с блочной поверхностью.
Подсказка! Канавки можно вырезать непосредственно между блоками при условии возможности осуществления таких действий со стороны шовной разметки!
Армирование пеноблоков вблизи проёмов
Укрепление пеноблочной кладки способом армирования вдоль проёмов для окон и дверей нуждается в соблюдении особой аккуратности и предельной точности. Также не обойтись без приложения больших физических усилий, поскольку используемая в сетке проволока обладает максимальной прочностью и жёсткостью (в идеале).
Эта вариантная разновидность армирования является самой затратной по времени, так как требуется тщательная подборка необходимой формы проволоки. Кроме этого, много усилий прикладывается во время манипуляций с армирующими элементами из-за высокого уровня жёсткости материала.
Для укрепления пенобоков по краевым участкам проёмов (под двери и окна) следует подбирать арматуру с диаметральной толщиной примерно 4,8 мм. Обязательно нужно брать в расчёт, что углублённые в канавки прутья должны с идеальной ровностью заливаться бетоном. В результате весь комплекс не должен превышать в толщине 12,0 мм, поскольку планируются последующие утеплительные мероприятия на проёмах с целью создания качественной теплоизоляции.
Очень удобно использовать в работе с оконными и дверными проёмами специальную арматуру для углов, которая способна укрепить краевые пеноблоки и обеспечить создание более чётких, ровных углов.Рекомендация! Перед осуществлением монтажа нужно удостовериться в правильном соответствии всех размеров арматурной сетки, иначе обрезка выступающих фрагментов займёт много времени и может повлечь смещение всей сетки!
Заключение
Разумеется, существует ещё много методик армирования стен, сделанных их пеноблочного материала. Представленные выше способы являются наименее затратными по финансовой и временной составляющей. Они доступны и несложны в применении, поэтому практически каждый способен воспользоваться ими и выполнить качественное самостоятельное армирование.
Поделиться:технология кладки подробнее о армирование
При необходимости возведения стен частного дома, гаража или подсобных помещений, очень часто используется такой материал как пеноблоки.
Это объясняется его доступной стоимостью, простотой и быстрой монтажа.
Если у вас есть элементарные строительные навыки, то справиться с данной работой можно самостоятельно, а при наличии помощника, она выполняется еще быстрее.
Технология
Пеноблоки класть можно двумя способами, отличаются они типом используемого раствора, это может быть клей или цементный раствор.
Цементный раствор
Для его приготовления обычно используют цемент и песок в соотношении 1:4, в этом случае, толщин шва составляет 1-2 см. Преимущества в том, что раствор можно сделать самостоятельно и при его использовании, геометрические параметры блоков не имеют большого значения.
Если говорить о минусах, то для приготовления раствора понадобится время и силы, швы получаются толстыми, поэтому снижаются тепло и звукоизоляционные характеристики здания, чтобы выровнять стены, их надо обязательно штукатурить.
Клей для укладки
Клей в магазине продается в виде сухой смеси, поэтому вам остается ее только разбавить водой приблизительно 1:2.
При укладке пеноблоков на клей, толщина шва составляет около 2-3 мм.
Преимуществами использования клея является то, что его легко готовить, получается тонкий шов, что увеличивает теплоизоляционные характеристики дома, стена получается гладкой, поэтому нет необходимости в ее выравнивании, высокие показатели адгезии.
Недостатком клея является его высокая стоимость и необходимость использования блоков, имеющих точные геометрические параметры.
Во время укладки пеноблоков, обычно проблем не возникает, но есть некоторые нюансы, соблюдение которых упростит и ускорит процесс создания дома:
- для оформления оконных и дверных проемов используются блоки U-образной формы, которые по своим размерам должны соответствовать параметрам остальных блоков;
- первый ряд всегда укладывается на цементный раствор, но сначала надо уложить слой гидроизоляции;
- для равномерного распределения нагрузки при возведении стен из пеноблоков, обязательно проводится армирование, для этого используют пруток диаметром 8 мм, он укладывается через каждые 3-4 ряда;
- чтобы уложить армопояс, в пеноблоках надо сделать штробы, а перед укладкой арматуры, их наполняют клеем;
- во время кладки, надо обязательно делать перевязку рядов, она должна составлять не меньше 12 см, но лучше всего на половину блока;
- после монтажа стен, во время обшивки их отделочным материалом, надо обязательно создавать вентиляционный зазор.
Сначала проводится закладка углов, а затем стена возводится от углов к центру. Во время укладки блоков, периодически проверяется их горизонтальность.
Для облегчения работы, рекомендуется использовать порядовки, они могут быть деревянными или металлическими. Направляющие устанавливаются вертикально в углах здания и между ними натягивают шнур, по которому проводится укладка каждого ряда.
Выполнение кладки несущих стен
Если вы решили проводить укладку пеноблоков на клей, то для выполнения указанных работ потребуются определенные навыки. Для этого подойдут только те блоки, которые имеют правильную геометрическую форму, и отклонения в их размерах будет минимальным.
Даже если выполняется кладка на клей, первый ряд пеноблоков укладывается на цементный раствор. Это необходимо для того, чтобы выровнять горизонтальную поверхность, после чего следующие ряды можно уже класть на клей.
Для самостоятельной кладки стен из пеноблоков, вам понадобятся такие инструменты:
- емкость для клея;
- дрель и насадка для замешивания клея;
- кельма;
- зубчатый шпатель;
- строительный уровень;
- терка или рубанок для выравнивания пеноблоков;
- резиновый молоток;
- штроборез;
- болгарка или дисковая пила;
- щетка для удаления пыли и мусора.
При выполнении монтажа стен из пеноблоков, порядок выполнения работ будет следующим:
- сначала необходимо провести проверку блоков, они должны быть ровными, не иметь сколов и повреждений, их геометрические параметры могут отличаться на минимальные значения;
- клей наносится при помощи зубчатого шпателя;
- для того чтобы каждый элемент занял свое место, для проведения его выравнивания используют киянку;
- все выявленные неровности, необходимо сразу исправлять, для этого используют терку;
- при помощи строительного уровня, надо периодически проводить проверку горизонтальности кладки;
- предварительно подготовьте перемычки, которые будут устанавливаться в местах оконных и дверных проемов.
Если пеноблок на клей уложен правильно, то стена получается идеально ровной и не требует проведения дополнительного выравнивания.
Нужно ли армировать
Если вы возводите дом из пеноблоков, то специалисты рекомендуют армировать кладку, делается через каждые 3-4 ряда. Данная операция позволяет увеличить устойчивость стены и не допускает появления на ней трещин.
В этом случае используется арматура, для ее укладки в блоках создаются штробы, сделать их можно при помощи штробореза, болгарки или дисковой пилы.
Поверх пеноблоков сразу укладывать плиты нельзя, для этого делается верхняя обвязка, сплошной бетонный армопояс, высота которого должна быть 10-20 см. Обычно в наших широтах толщины стен из пеноблоков в 40 см вполне достаточно.
В этом случае, делают армопояс шириной 30 см, а остальные 10 см заполняют утеплителем, это позволяет увеличить теплоизоляционные характеристики дома.
Что делать с вертикальным швом?
Во время кладка наружных стен у начинающих строителей часто возникает вопрос о том, что делать с вертикальным швом, заполнять ли его клеем?
Если используются блоки с замками типа шип-паз, то они уже обеспечивают крепление блоков между собой и без клея.
Необходимо помнить, что любой шов, даже самый тонкий, является мостиком холода поэтому, чем их меньше, тем выше теплоизоляционные характеристики здания.
При решении этого вопроса, может быть несколько вариантов:
- если будет проводиться отделка стен штукатуркой, то вертикальный шов можно клеем не заполнять;
- при отсутствии штукатурки с одной стороны, шов заполняют наполовину, чтобы предотвратить продувание стены;
- при большой нагрузке на блоки (более 70% прочности блоков) и при возведении ребер жесткости, вертикальный шов надо полностью заполнять клеем.
Горизонтальный шов должен быть заполнен клеем полностью, чтобы блок приклеивался по всей площади соприкасания.
Советы специалистов
Рекомендации
- если кладка ведется на цементный раствор, то его готовят небольшими порциями;
- использовать клей можно не позже 10-15 минут, после его нанесения на блок;
- работу необходимо выполнять при температуре воздуха от 5 до 25 градусов тепла, если она выше, то надо обязательно увлажнять блоки;
- для получения более ровных и тонких швов, клей наносится при помощи зубчатого шпателя;
- клей наносят как на горизонтальную, так и на боковую поверхность пеноблоков;
- после укладки блока, его надо хорошо прижать и выровнять по вертикали и горизонтали;
- отклонения по вертикали проверяют после каждого третьего ряда;
- каждый 3-4 ряд необходимо армировать;
- все неровности перед укладкой следующего ряда зачищаются теркой и пыль убирается;
- кладку надо проводить с перевязкой.
Ошибки
- неправильная укладка первого ряда приводит к отклонениям вертикальности стен;
- нельзя проводить кладку во время дождя или при отрицательной температуре воздуха;
- не полностью заполняют швы, что негативно влияет на прочность здания, его тепло и звукоизоляционные характеристики;
- не проводят обеспыливание блоков, что ухудшает качество их соединения, от чего могут появляться трещины;
- без армирования, прочность здания снижается;
- проводят укладку перекрытия прямо на блоки, что может вызвать их разрушение.
Вывод
Теперь вы знаете, как проводится кладка стен из пеноблоков и видите, что указанную работу можно выполнить и самостоятельно.
Чтобы получить хороший результат, необходимо постоянно контролировать горизонтальность и вертикальность кладки, не допускать пустот в швах, правильно заложить первый ряд и углы.
Если придерживаться разработанных технологий, то вы сможете своими руками построить теплый, красивый и надежный дом.
Полезное видео
Армирование кладки, видео:
Вконтакте
Одноклассники
Google+
Армирование пеноблоков: кладки, стен, установка армопояса
Для улучшения своих эксплуатационных характеристик кладка из пеноблоков должна дополнительно укрепляться. С этой целью проводят армирование, препятствующее растрескиванию кирпичей либо появлению разломов. Оно же улучшает прочностные характеристики кладки.
Где нужно укрепление
Проводить армирование пеноблоков в жилищном строительстве требуется всегда, даже при использовании специального армированного пеноблока, когда бетон в блоках связан фиброволокном. Укрепления требуют такие участки:
- Внешние стены, а также все перегородки, создаваемые внутри помещений. Особое внимание требуется оказывать углам, а также зонам, где происходит соединения перегородок и стен;
- Перемычки над каждой дверью и окном;
- Все участки, где плит перекрытия опираются на стены. В этих местах делают армопояс.
Материалы для армирования
Чтобы создать прочное строение из пористого материала, которым является пеноблок, нельзя пренебрегать армированием кладки стен. Когда возводятся незначительные перегородки либо ограждения без серьезной нагрузки, отсутствие укрепления может не приводить к негативным эффектам. Но если это делается в монолитных постройках, подобные нарушения чреваты разрушениями. Само же армирование пенобетона может быть выполнено разными типами материала.
Использование мелкоячеистой армирующей сетки для горизонтального усиления конструкции приводит к тому, что расстояние между блоками увеличивается. Из-за этого образуются мостики холода, которые требуется дополнительно утеплить, чтобы не терялось тепло внутри помещения.
Стеклопластиковая либо стальная арматура
Проведение процедуры армирования пеноблоков арматурой требуется на следующих участках:
- Первые ряды стен;
- На уровне перекрытий;
- В зоне подоконников.
- Для создания опорных перемычек;
Когда расстояние между плитами перекрытия составляет больше 3 метров, проводить делать укрепление требуется в двух и больше местах. Армирование пеноблоков при кладке осуществляется в заранее подготовленные каналы (штрабы), где крепиться клеевым раствором.
Сетка
Укрепление конструкции стен в процессе строительства либо ремонта возможно с использованием сетки для армирования пеноблоков. Такое изделие представляет собой металлическую конструкцию, которую можно купить в строительном магазине или самостоятельно сделать, используя сварочную технику. Сетка хорошо сохраняет свои параметры даже в крайне агрессивной среде. Производят её из стали, благодаря чему материал обладает повышенной устойчивостью к серьезным перепадам температур, а также повышенному уровню влажности. Цельная конструкция, за счет отсутствия швов, позволяет придать стене прочность и эффективно выдерживать высокие нагрузки.
Не рекомендуется применять изделия из пластика по причине их незначительной прочности. Они не делают конструкцию стен крепче и не предотвращают растрескивания при серьезных нагрузках.
Благодаря размерам сетки для армирования, кладка из пеноблоков проводится без подгонки размеров, а гибкая структура материала принимает любые формы поверхности. При нарушении целостности части конструкции, это не оказывает негативного эффекта на другие участки.
Усиление стен
Процедура армирования стен необходима, чтобы повысить устойчивость здания. Особенно это актуально, когда присутствуют факторы, способные негативно влиять на целостность конструкции. Наиболее слабыми элементами здания являются длинные стенки, проемы для дверей либо окон, а также участки, которые примыкают к плитам перекрытия или фундаменту.
Нередко возникает вопрос, как выполнять вертикальное армирование стен из пенобетона. Подобное действие требуется проводить, когда строительство ведется в районах, обладающих повышенной сейсмоактивностью либо при больших боковых нагрузках. Для этого требуется армировать пеноблоки с облицовкой. Чем это будет делаться, зависит от ситуации. Может использоваться сетка либо арматура, которая на клеевой раствор будет укладываться в вертикальные штрабы, сделанные снаружи. Сверху она дополнительно закрывается облицовочным материалом.
Армирование при кладке
Лучшим вариантом для осуществления армирования пеноблоков в жилищном строительстве считается применение арматуры. Её установка происходит следующим образом:
- Сначала сверху всего ряда делают несколько каналов в блоках, глубиной порядка 4 см. Для этого можно использовать обычный ручной штроборез либо болгарку;
- Дальше в полученные штрабы на 2/3 закладывается клеящий раствор, после чего в нем утапливаются арматурные стержни. В местах соединения между прутьями, они должны идти с нахлестом в 15 см. При этом нельзя, чтобы в углах они заканчивались, каждый угол должен быть армирован согнутым прутом, место сгиба которого находится не ближе 30 см от его конца;
- Соединение прутьев из стен с перегородками проводится также за счет их сгиба и образования Г-образной формы;
- Поверх уложенных стальных стержней штрабы заделываются раствором.
Проводить укладку арматуры в канавы требуется каждый четвертый ряд. Это позволяет обеспечить высокий уровень устойчивости конструкции.
Армирование проемов
Из-за того, что оконные либо дверные проемы создают повышенную нагрузку на крайние блоки, требуется провести армирование последнего уложенного ряда перед установкой перемычки. Это позволит равномерно распределить оказываемое ею давление. Сначала делаются штрабы в пеноблоках, куда укладывается арматура длиной 1 метр. Дальше проем перекрывается перемычкой, также созданной из пенобетона. В этом случае используются П-образные блоки, куда закрадывается арматура и заливается раствор.
В виде железобетонных перемычек также используются готовые изделия, которые можно приобрести на строительных рынках.

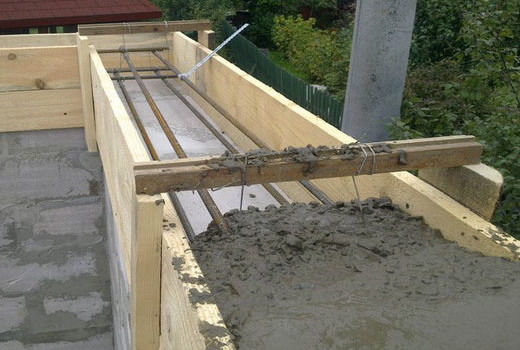

Армопояс
Другим важным элементом конструкции при строительстве жилых домов является армирующий пояс для пеноблоков. Он выступает в качестве дополнительной защиты строения от возможных деформаций в стенках, а также несущих конструкция. Подобная железобетонная конструкция создается по всему периметру сооружения, что позволяет перераспределить напряжение на стены и фундамент. К тому же она нивелирует подвижки грунта, а также равномерно распродаёт давление, которые оказывается конструкциями, установленными выше.
На фундамент
Подобная конструкция представляет собой продолжение ленточного фундамента. В этом случае толщина армопояса равняется ширине пеноблоков, которые будут на неё укладываться для создания стены. Используются 4 прута арматуры, имеющие диаметр 16 мм, скрепленные хомутами. После создания опалубки их заливают бетоном и дожидаются полного застывания.
Под плиты перекрытия
Устанавливаемые между этажами плиты перекрытия оказывают на стены серьезную нагрузку. Поэтому важно понимать, как сделать армопояс по пеноблоку. Это позволяет исключить деформацию блоков под воздействием на них большого веса. Сооружается железобетонная лена по периметру дома
Под мауэрлат
Обязателен ли армопояс при установке крыши на пеноблок зависит от веса будущей кровли. Сама конструкция позволяет увеличить прочность стен и равномерно распределить нагрузку от крыши на стены. К тому же крепление мауэрлата на армопояс более крепкое, нежели на обычные блоки. Если крепить мауэрлат к пеноблоку без армопояса, как это нередко делается, то происходит образование в материале трещин, негативно сказывающихся на его прочности. Создание армопояса перед монтажом кровли позволяет предотвратить перекос крыши при неравномерной усадке здания, и сохранит параметры сооружения в изначальном виде.
Делается такой элемент по всему периметру стен, а также имеет сечение не менее 25х25 см. Важное требование – это создание непрерывной и монолитной конструкции с применением одного типа бетона для его заливки. После его создания, мауэрлата устанавливается шпильками с резьбой к приготовленному армопоясу. Прикручивать элементы крепления требуется посредине между предполагаемыми местами установки стропильных ног, чтобы избежать лишних проблем в процессе монтажа крыши.
Один из способов, как закрепить крышу к пеноблоку без армопояса, является использование проволоки. Для этого за 3-4 ряда до завершения кладки между рядами укладываются пучки проволоки, которыми после, к стене будет крепиться мауэрлат.
Армирование пеноблоков арматурой при кладке
Армированный пеноблок: особенности материала
Армированные пеноблоки, применяемые в строительстве.
Последнее время много говорится о преимуществах пенобетона в строительстве перед другими видами материалов.
Мы расскажем о новаторской технологической разработке в области производства пенобетона, которая многократно улучшила показатели материала – это армированный пеноблок, а также о том, как правильно применять и где устанавливать арматуру при строительстве дома из пенобетона.
Немного о материале
Как же создается пеноблок армированный?
В состав пенобетона входят полностью соответствующие всем санитарно-эпидемиологическим нормам и правилам материалы:
- Портландцемент.
- Пенообразаватель.
- Песок.
- Вода.
- Фиброволокно.
Базальтовое фиброволокно, применяемое при изготовлении армированного пеноблока.
Вот последний компонент как раз и придает блоку те уникальные качества, которые определяются улучшенными техническими характеристиками.
Армированный блок в несколько раз превзошел обычный пенобетон по следующим показателям:
- Прочность на срез и растяжение.
- Трещиностойкость.
- Ударная и усталостная прочность (для применения в сейсмоопастных районах).
- Пожаробезопасность и жаропрочность.
- Морозостойкость.
- Водонепроницаемость.
И если обычная арматура увеличивает прочность пенобетона в два раза, то добавление минеральных армирующих веществ – в три. Кроме того, все остальные характеристики материала, такие как экологичность, воздухопроницаемость, безопасность, шумо- и теплоизоляция, совершенно не пострадали.
Мы выяснили, чем армированный пеноблок лучше обычного, теперь поговорим о правилах армирования кладки из таких блоков.
Армирование дома из пеноблоков
Схема необходимого усиления стен арматурой.
Какими бы уникальными качествами не обладал отдельно взятый блок, но при строительстве все же необходимо дополнительное армирование конструкций: стен, перегородок, углов.
Делается это для равномерного распределения нагрузки от перекрытий и кровли на стены, связки всех узлов в единое целое, придания строению определенной жесткости и прочности, увеличения эксплуатационных характеристик здания. Давайте разберемся, как армировать кладку из пеноблоков.
Различают несколько конструктивов, которые подлежать обязательному укреплению:
- Стены.
- Углы.
- Проемы.
- Армирующий пояс под перекрытие.
Рассмотрим каждый конструктив отдельно.
Укладка арматуры на стены
Замоноличивание арматуры после укладки на стену между рядами.
Армирование стен из пеноблоков – необходимая и важная часть строительных работ. Укрепление стен препятствует образованию трещин при усадке дома, повышает устойчивость всей конструкции. Выполнять армирование можно отдельными прутами, оцинкованной перфорированной полосой или металлической сеткой.
Армирование кладки из пеноблоков требует строгого выполнения основных обязательных мероприятий:
- Для работы обычно используют проволоку периодического профиля диаметром 6–8 мм.
- Начинают применять арматуру с первого ряда кладки, затем повторяют через каждые 3–4 ряда.
- Для укладки прутов на поверхности пеноблоков ручным или электрическим штраборезом прорезают два ряда параллельно расположенных углублений размером 40 х 40 мм.
- Расстояние от края блока до штрабы с обеих сторон должно быть не менее 60 мм.
- Штрабы очищают от крошки, обеспыливают и смачивают водой.
- Прорези заполняют клеевым составом для кладки или цементно-песчаным раствором.
- Пруты необходимо полностью утопить в смеси для защиты от коррозии и обеспечения совместной работы узла.
- Излишки раствора удаляют и дополнительно покрывают штрабы с арматурой клеевым или растворным составом.
Прорезание штрабы а пеноблоке под укладку арматуры ручным штраборезом.
Важно! При толщине стены до 200 мм достаточно 1 ряда арматуры, если толщина больше, то пруты укладывают в 2 ряда.
- Армирование пеноблоков арматурой делают, стыкуя отдельные пруты сваркой или вязальной проволокой.
- Концы должны соединяться между собой с перехлестом не менее 300 мм, а при использовании сварки – не менее 100 мм.
- Стыки прутов при друхрядном армировании делаются в шахматном порядке, они не должны располагаться напротив друг друга и попадать на проемы или углы.
- Сетка армирующая для пеноблоков делается на 20–30 мм уже толщины кладки с шагом ячейки до 100 мм. Для нее применяется арматура диаметром 5–6 мм.
- При необходимости для уменьшения толщины шва между блоками под сетку снимают часть пенобетона, чтобы минимизировать возможность проникновения холода в помещение.
- Армирование пеноблоков сеткой кладочной (перфорированная полоса толщиной 0,65 мм) не требует штрабования и не увеличивает толщину шва.
Армирование углов здания
На углах не допускается стыкование прутов арматуры.
Укладка арматуры на углах проводится по той же технологии, что и на стенах, но есть некоторые обязательные правила:
- Отдельная арматура прокладывается в штрабы с обязательным закруглением на углу.
- Пруты должны загибаться таким образом, чтобы конец на другой стороне был длиной не менее 300 мм.
- Если используется армирующая сетка для пеноблоков, то наложение ее делается с обязательным перехлестом, рекомендуется дополнительно связать края сеток между собой.
- Под двойной ряд сеток на углу делается выборка пенобетона, и под стык наносится клеевой раствор.
- Не допускается сварка стержней на углах здания, а также наложение отдельных прутов или сеток без скрепления их между собой.
- Армирующая лента для пеноблоков имеет толщину до 1 мм, поэтому для нее не нужно вырезать специальные штрабы, величина шва и так будет минимальной.
Армирование проемов
Армирование проемов с опалубкой из пеноблоков.
Если для перекрытия оконных и дверных проемов применяются заводские перемычки, которые уже имеют в своем составе арматуру, тогда никаких дополнительных укреплений не требуется. Но армирование пеноблока обязательно в случае изготовления перемычек самостоятельно непосредственно на стене.
Технология довольно проста:
- Над предполагаемым проемом по краям кладки укладывают два металлических уголка с полкой от 50 до 100 мм углами внутрь, чем шире проем, тем больше уголок.
- Края профиля, попадающие на стены, утапливают заподлицо в пеноблоки.
- Снизу под уголок подводят опалубку из досок и раскрепляют.
- Такую же опалубку устанавливают по бокам кладки над проемом на нужную высоту. Можно использовать вместо досок пеноблоки меньшей толщины.
- Делают армирование проемов сеткой или отдельными стержнями диаметром 6–8 мм.
- Заливают бетон, заглаживают.
- Съемную опалубку убирают через несколько дней, когда бетон немного наберет прочность и не изменит геометрию при нагрузке. Если вместо досок применялись узкие блоки, то дальнейший монтаж можно проводить уже на следующий день.
Важно! Инструкция по армированию монолитных перемычек требует, чтобы уголки заходили на стену не менее ¼ ширины проема. Например, если проем 2 м, то на блоки нужно выпускать концы не менее 50 см с каждой стороны.
Монолитный армопояс
Армирование сейсмопояса с утеплением пенопластом.
Пеноблок с фиброволокном довольно прочен, но все-таки имеет ограничения по нагрузке, поэтому для распределения точечного давления плит перекрытия и кровли, а также в целях соединения конструкции и создания жесткого каркаса монтируют монолитный армирующий пояс по стене из пеноблоков.
Еще его называют сейсмическим или разгрузочным, так как этот элемент существенно повышает способность здания противостоять всевозможным нагрузкам и деформационным процессам. Кроме того, монолитным бетоном можно выровнять высоту здания и поверхность стен по горизонтали, он прекрасно скроет все перепады высот и неровности кладки.
Устраивают пояс по всему периметру верха несущих стен (наружных и внутренних), если дом имеет два этажа и более, то армопояс делают под перекрытие каждого этажа.
Технология устройства пояса несложна, его можно сделать своими руками:
- По верху кладки устанавливается деревянная опалубка на всю длину стен по периметру.
- Ширина опалубки равна толщине стен, высота составляет 150–400 мм и зависит от веса плит перекрытия.
Пространственный каркас для амирующего пояса. Ширина и высота зависят от толщины кладки.
- Для армирования применяются пространственные каркасы, которые соединяются между собой сваркой или вязкой.
- Защитный бетонный слой от внутреннего края опалубки до выступающих частей каркаса должен быть не менее 30 мм.
Важно! Заливку армопояса бетоном рекомендуется делать за один раз до верха, не допускается послойное или частичное схватывание смеси.
- Для устройства конструкции нужно применять бетон не ниже М400.
- Для предотвращения промерзания в опалубку к наружной стороне крепят слой утеплителя (пенопласта или другого плитного материала).
- Бетон на поверхности тщательно заглаживается, проверяется уровнем горизонталь. От того, насколько четко выверен верх пояса, зависит правильность монтажа последующих конструктивов – перекрытия и кровли, а также геометрия всего строения.
- Бетонную поверхность после заглаживания необходимо укрыть пленкой во избежание пересыхания и растрескивания массива.
- Опалубку можно снять дня через 2–3, но продолжать увлажнение бетона еще некоторое время.
- Дальнейший монтаж можно начинать не ранее, чем через 7–10 дней, в противном случае от нагрузки начнется разрушение конструктива.
При строительстве дома из двух и более этажей армирующий пояс необходимо делать под каждое перекрытие.
Повторим еще раз, что армирующий пояс для пеноблоков имеет важное значение для всего конструктива, поэтому цена вложенных средств и усилий прямо пропорциональна прочности, надежности и долговечности будущего дома.
И в заключение надо сказать, что дом, построенный из армированного пенобетона, менее подвержен сезонной усадке, не нужно будет выжидать год, чтобы начать чистовую отделку помещений, можно будет заняться этим сразу после окончания строительства.
Мы рассказали о том, как армировать пеноблоки при строительстве, фото и видео в этой статье дополнят недостающую информацию.
Источник: http://kladka-info.ru/bloki/armirovannyj-penoblok-103
Как правильно армировать пеноблоки?
Пеноблоки широко применяются при крупном строительстве и возведении частных построек. Они зарекомендовали себя в качестве надежного, проверенного материала и востребованы при выполнении строительных мероприятий. Любой вид кладки, выполняемый с помощью вспененных блоков, нуждается в усилении. Армирование пеноблоков производят для обеспечения необходимой прочности, улучшения эксплуатационных характеристик постройки.
Выполнение кладки блоков из вспененных материалов имеет свою специфику, связанную с особенностями данного материала, который характеризуется невысокой прочностью. Именно поэтому выполняется армирование кладки из пеноблоков и создается армированный пояс для перекрытия.
С помощью блоков возводятся различные сооружения. Изделия используются для строительства капитальных стен, надежных перегородок.
Правильный подбор арматуры при строительстве дома из пеноблоков затрудняет образование трещин, обеспечивает надежность, высокий срок эксплуатации здания.
Любые пеноблочные конструкции нуждаются в усилении арматурой, особенно перегородки, отличающиеся уменьшенной толщиной. Рассмотрим более детально распространённые методы укрепления пеноблочных конструкций.
Особенности материала
Обсуждая вопрос армирования пеноблочных изделий, остановимся вкратце на характеристиках блоков, которые являются уникальным строительным материалом.
Пеноблоки производятся из ячеистого легкого бетона, основой которого является цементно-песчаная смесь с добавлением воды и пенообразователя. Изделия имеют полную структуру с высокой концентрацией воздушных полостей закрытого типа. После затвердения блоки приобретают множество положительных свойств:
- низкий уровень теплопроводности;
- малый объемный вес;
- невысокую гигроскопичность;
- экологическую чистоту;
- длительный период эксплуатации;
- доступную цену.
Огромным плюсом является то, что пенобетон аккумулирует тепло, позволяет сэкономить на отоплении помещения до 25% затрат по сравнению с обычным кирпичным строением.
Однако один существенный минус, связанный с отсутствием высокой прочности, – требуется при возведении пеноблочных сооружений применять армирование, направленное на повышение надежности строения.
Остановимся подробно, какие зоны здания нуждаются в усилении, и как осуществляется процесс армирования.
Участки, подлежащие армированию
Производя строительство дома из пеноблоков, обратите внимание на участки, которые необходимо усилить для обеспечения прочности всей конструкции здания:
- Основание пеноблочной кладки (первый ряд), воспринимающее нагрузку всего строения.
- Опорный периметр пеноблочных стен, который будет воспринимать усилия от плит перекрытия или кровли. Обеспечение компенсации точечных усилий, равномерное распределение нагрузок осуществляется путем формирования армированного пояса из прутков или готовой сетки.
- Внешние поверхности стен, которые после арматурного усиления приобретут дополнительную степень тепловой изоляции, повышенную прочность.
- Участки дверных и оконных проемов, воспринимающие повышенные нагрузки от массы кладки.
Рассмотрим подробно для каждой зоны, как армировать кладку из пеноблоков.
Усиление основания кладки
Периметр основания кладки воспринимает массу стены, перекрытия, кровли и нуждается в усилении. Производя работы по армированию основания пеноблочного здания, соблюдайте следующие рекомендации:
- выполните, отступив от края блока 60 мм, две параллельных канавки, которые отсутствуют в стандартном изделии. Для нарезки пазов применяйте болгарку, дисковую пилу или штроборез;
- подготовьте прутки арматуры необходимой длины и диаметром 8-10 мм;
- уложите стержни в канавки и, применяя сварочный аппарат, объедините арматуру в единый контур. При отсутствии сварки допускается применять вязальную проволоку;
- залейте канавки с арматурой раствором, спланируйте поверхность.
Армированный пеноблок, обладая повышенной прочностью, обеспечит прочность конструкции здания, не позволит образоваться трещинам.
Применение арматурной сетки
В процессе кладки может применяться стандартная арматурная сетка, позволяющая получить прочный, армированный пеноблок. Применяйте сетку шириной 4-8 см из стальной проволоки.
Удобно применять покупную сетку. Можно изготовить ее самостоятельно, сварив или скрепив вязальной проволокой поперечные и продольные прутки. Положив сетку на кладку и разметив места расположения прутков, выполните в блочных элементах соответствующие канавки. Количество канавок зависит от размера квадратов в решетке.
Располагая в ячейках сетку, обратите внимание на места стыков, которые не должны выходить за плоскость блока. Готовый каркас забетонируйте качественным бетонным составом. Излишки бетона удалите шпателем, сравняв залитые полости с уровнем поверхности блока.
Упрочнение верхнего контура стен
Армирование кладки из пеноблоков в верхней части стен, которые воспринимают повышенные усилия от плит перекрытия, кровли, требует особого внимания. Армированный бетонный контур усиления, расположенный по периметру стен, выполняет следующие задачи:
- Снижает точечные усилия.
- Равномерно распределяет их по поверхности стен из пеноблоков.
- Выравнивает кладку по уровню.
Высота контура усиления составляет порядка 20 сантиметров. Диаметр арматурных прутков зависит от массы кровли и плиточного перекрытия.
Укрепление пеноблочных стен
Армирование пеноблоков с уличной стороны поверхности кладки позволяет надежно укрепить конструкцию и улучшить тепловой режим будущего строения. Метод пользуется популярностью в холодной климатической зоне, где важно противодействовать природным факторам и сохранить комфортную температуру проживающих в помещении.
Для усиления создается сетчатый пояс, имеющий ширину 300 миллиметров, изготовленный из арматурной проволоки. Две третьих ширины контура используются для закрепления в кладке. Оставшаяся третья часть – для установки утеплителя для стен. Стены первоначально заливаются поясом усиления, а после затвердевания устанавливается утеплитель. Только потом может выполняться декоративная отделка с наружной стороны здания.
Данный метод пеноблочного усиления одновременно повышает теплоизоляционные характеристики строения, укрепляет поверхность стен. Главным достоинством способа является то, что утепление и усиление прочности строения выполняются с уличной стороны постройки, что позволяет сохранить неизменной площадь внутри помещения.
Укрепление проемов
Армирование пеноблоков в зонах оконных и дверных проемов производится с особой тщательностью, так как участки воспринимают значительные усилия. Технология выполнения работ предусматривает два возможных варианта армирования проемов:
- с использованием в зоне проема наложенной на пеноблоки арматуры диаметром порядка 5 миллиметров. Конфигурация арматуры должна повторять поверхность верхней части проема, в том числе и углы. Учитывая жесткость проволоки, придется повозиться для того, чтобы повторить форму поверхности. Выдерживайте толщину залитого бетоном слоя арматуры, чтобы можно было установить утеплитель, обеспечить качественную теплоизоляцию проема;
- с применением специальных блоков U-образного профиля, ширина которых соответствует толщине стен. В полости профильных блоков устанавливается арматурный каркас, который заливается бетонным раствором. Производите заливку до полного заполнения объема блока, удалите воздушные полости арматурой, спланируйте поверхность. Блоки до заливки необходимо устанавливать на специальную опорную поверхность или выполнять заполнение бетоном на земле и поднимать готовую конструкцию.
Заключение
Из множества известных способов усиления пеноблочных стен указанные методы наиболее популярные. Они не требуют значительных затрат времени и финансовых ресурсов.
Армированный пеноблок отличается высокой прочностью. Он способен обеспечить высокий ресурс эксплуатации строения, не допустить растрескивания стен и обеспечить комфортный тепловой режим помещения.
Источник: https://zen.yandex.ru/media/id/595e45ac1410c35451a5ca9c/5bf65eed0b020c00aaf31f68
Армирование пеноблоков арматурой при кладке
Путем довольно простого приема — вспенивания — холодный и тяжелый бетон превращают в материал теплый и легкий — пенобетон.
Но за все приходится платить: такая метаморфоза приводит к некоторому снижению предела прочности как при растягивающих усилиях (а бетон и в чистом виде противостоит им довольно слабо), так и при сжимающих.
Чтобы компенсировать недостаток прочности, приходится прибегать к укреплению стен из пеноблоков арматурой. Далее поговорим о том, как это делается.
Участки усиления
Сразу нужно сказать, что укреплять стену из пеноблоков следует даже в том случае, если для ее возведения использовался так называемый армированный пеноблок. Данным термином обозначают материал, в котором бетон связан фиброволокном.
А вот перечень участков, которые нужно будет усилить:
- Стены и перегородки в целом (отдельное внимание следует обратить на углы и зоны примыкания перегородок к стенам).
- Области над дверными и оконными проемами (устройство перемычек).
- Участки опирания плит перекрытия на стены (создается армопояс).
Теперь обсудим все перечисленное более детально.
Стены здания далеко не всегда работают исключительно на сжатие. Во время усадки или сейсмических колебаний в них могут возникать изгибающие моменты, лежащие в плоскости самих стен. При изгибе, как известно, некоторые слои сжимаются, другие — растягиваются, а бетон в чистом виде, тем более пористый, растягивающие усилия держит очень плохо.
Например, бетон класса В15 при сжатии выдерживает усилие в 112 кг/кв. см, а при растяжении — только 11,7 кг/кв. см. Вот почему бетонные конструкции обязательно армируют, то есть внедряют в них элементы, способные держать растягивающие усилия.
Для армирования кладки могут применяться:
- стальная арматура периодического профиля — как в виде отдельных стержней, так и в виде сетки;
- стеклопластиковая арматура;
- сетка из перфорированной оцинкованной полосы;
- проволока;
- полимерные сетки, например, марки СТРЭН.
Если предполагается применить арматуру, то следует использовать стержни диаметром от 8 мм. Закладываются они следующим образом:
- Перед тем как армировать пеноблоки, на их верхней грани вдоль всего ряда вырезают один (при толщине стены до 200 мм) или два канала (штробы) глубиной до 40 мм. Для этого можно использовать болгарку, но поскольку пенобетон содержит большое количество пор, вырезать такие углубления можно и ручным штроборезом. Сделать его можно самостоятельно, при этом для работы таким инструментом вам не придется покупать расходные материалы. Самый простой вариант — косо надрезать трубу диаметром около дюйма ближе к одному из торцов и отогнуть короткую часть так, чтобы место среза выступало в виде скребка. Длинную часть следует использовать в качестве рукоятки. Каждый канал должен располагаться не ближе 60 мм к поверхности стены. Если предполагается использовать арматурную сетку, то нужно будет проделать еще и поперечные канавки (обычно используют сетку с длиной ячейки 100 мм). Штробить нужно первый ряд и далее каждый третий или четвертый.
- Далее вырезанные штробы заполняются тем составом, который используется в качестве связующего при кладке — специальным клеем или цементным раствором.
- Укладываем на пеноблоки стержни или сетку и вдавливаем их в штробы, утапливая в растворе. Находящиеся в одной штробе соседние прутья должны лежать с нахлестом, величина которого зависит от способа их скрепления между собой: 300 мм, если прутья связаны, и 100 мм, если приварены электросваркой. Прутья не должны заканчиваться на углах постройки. Каждый угол должен быть армирован цельными прутьями, согнутыми под прямым углом. При этом место сгиба должно располагаться не ближе 300 мм к концу прута.
- Аналогичным образом нужно армировать кладку из пеноблоков в местах примыкания перегородок к наружным стенам — оба конструктивных элемента должны быть связаны Г-образными арматурными стержнями.
- Сверху штроба с уложенной в нее арматурой заделывается раствором, который нужно выровнять мастерком.
Армирование пеноблоков стержневой арматурой обеспечивает максимальную прочность, но, как видно, процесс этот достаточно трудоемкий. Гораздо проще выполнять усиление пеноблоков сеткой — штробление при этом не потребуется. Кладочная сетка для пеноблоков может быть изготовлена из тонкой полосы оцинкованной стали, проволоки диаметром 2–3 мм или одного из полимеров (например, материалом для сетки СТРЭН служит полипропилен).
Закладывается она в шов между рядами следующим образом: сначала утапливается в слое раствора небольшой толщины, затем покрывается еще одним слоем.
Размещение арматуры в области проемов
И также строителю следует знать, как укрепить проемы. Прежде всего, нужно армировать последний ряд под окном, проделав в нем две штробы, как это было описано выше, и заложив в них арматурные стержни. В обе стороны от проема арматура должна заходить в кладку стены не менее, чем на 900 мм.
Сверху как оконный, так и дверной проем перекрывается перемычкой. Она может быть изготовлена из того же пенобетона, для чего понадобятся блоки П-образной формы. В паз закладывается арматура, после чего он заполняется раствором. При формировании перемычки П-образные блоки нужно располагать так, чтобы арматура оказалась в нижней части сечения — именно здесь возникают растягивающие усилия.
Обратите внимание! Армирование перемычки нужно рассчитывать по специальной методике, учитывающей высоту опирающейся на нее кладки.
Полезно знать, что железобетонные перемычки с различной несущей способностью продаются и в готовом виде.
Перед укладкой перемычки нужно армировать ряд, на котором она будет лежать. Делается это по уже описанной схеме — арматурные стержни вмуровываются в пеноблоки, причем длина их должна составлять не менее 900 мм.
Армопояс под плитами или балками перекрытия
Уложенная на пористый бетон плита со временем продавит этот материал ввиду его малой прочности. Чтобы этого не случилось, поверх стен нужно соорудить армопояс — железобетонный контур из обычного бетона. Армирующий пояс выполняет несколько функций:
- воспринимает сосредоточенную нагрузку от плит или балок перекрытия;
- распределяет эту нагрузку на все сечение кладки из пенобетона, в результате чего удельное давление на нее снижается;
- служит средством для выравнивания верхней грани стены.
В высоту армопояс должен иметь порядка 200 мм.
Формируется он так же, как любая железобетонная конструкция: устанавливается деревянная опалубка, в нее — арматурный каркас с верхним и нижним поясами рабочей арматуры, затем внутреннее пространство опалубки заполняется бетоном.
Время созревания бетона составляет 29 дней, при этом важно избежать его пересыхания: конструкцию держат под полиэтиленовой пленкой и периодически поливают водой. По прошествии указанного срока армопояс можно считать пригодным для укладки плит.
На этом армирование кладки из пеноблоков можно считать завершенным.
Источник: https://KameDom.ru/penobeton/armirovanie.html
Полная информация об армировании пеноблока
Для улучшения своих эксплуатационных характеристик кладка из пеноблоков должна дополнительно укрепляться. С этой целью проводят армирование, препятствующее растрескиванию кирпичей либо появлению разломов. Оно же улучшает прочностные характеристики кладки.
Где нужно укрепление
Проводить армирование пеноблоков в жилищном строительстве требуется всегда, даже при использовании специального армированного пеноблока, когда бетон в блоках связан фиброволокном. Укрепления требуют такие участки:
- Внешние стены, а также все перегородки, создаваемые внутри помещений. Особое внимание требуется оказывать углам, а также зонам, где происходит соединения перегородок и стен;
- Перемычки над каждой дверью и окном;
- Все участки, где плит перекрытия опираются на стены. В этих местах делают армопояс.
Источник: https://betonzavod-info.com/armirovanie-penoblokov-armaturoy-pri-kladke/
Правильная кладка – применение сетки для пеноблоков
Технология кладки стен из облегчённых бетонных блоков имеет свои особенности, но также как и кирпичная, требует армирования с применением сетки для пеноблоков.
К строительным материалам из лёгкого бетона относят несколько десятков различных видов строительных блоков, часто сильно отличающихся по своим физико-техническим характеристикам, но имеющим общую компонентную основу – цемент, песок и воду.
Для капитального строительства необходимо учитывать все особенности, достоинства и недостатки этого строительного материала и строго следовать технологии его применения.
Зачем нужен пенобетон, если есть кирпич
Популярность пенобетона объясняется следующими преимуществами:
- простота изготовления;
- отличные тепло- и звукоизоляционные свойства;
- высокая для малоэтажного строительства (до 3-х этажей) прочность на сжатие;
- низкий удельный вес;
- точная геометрическая форма;
- лёгкость обработки;
- пожаро- и биологическая устойчивость;
- относительно большие размеры, ускоряющие строительство.
Дома, построенные из пеноблоков – тёплые и, при соблюдении норм строительства, достаточно прочные. Следует точно различать лёгкие бетонные блоки, изготовленные по двум основным технологиям – с пеногенератором и автоклавным способом.
Лёгкий бетон для строительных блоков, полученный с применением пеногенератора, и называется пенобетоном. По сути, это вспененный цемент с добавлением песка. Часто пенобетонную смесь без добавления песка используют в строительстве с заполнением – обустройство тепло- и звукоизоляции. Микрополости в пенобетоне не замкнутые, поэтому его называют материалом с открытой структурой.
Лёгкий бетон, изготовленный автоклавным способом, называется газобетоном (другое название – газосиликат), имеет закрытую структуру (замкнутые микрополости) и более прочен, так как на 54% состоит из тобермарита (результат реакции алюминия с известью).
Как правильно класть пеноблок
Основные недостатки пенобетона – это продолжение его преимуществ. Открытая структура материала способствует «дыханию» стен, аналогично деревянным строениям, но и влагопоглощение (капилярный эффект) при этом весьма высокое.
Влагопоглощение
Пенобетонная стена быстро впитывает влагу, но так же быстро и отдаёт её. По этой причине, не следует внешнюю часть стены закрывать гидрофобным (паронепроницаемым) материалом, то есть откуда стена влагу впитывает, туда же и должна беспрепятственно её отдавать.
Единственное, о чём надо побеспокоиться – «вынести» точку росы за внешнюю плоскость стены. Для этого необходимо выполнять двухслойную кладку с воздушным зазором между слоями из пеноблоков и облицовочного кирпича.
Воздушная прослойка между облицовкой и основной стеной также выполняет вентиляционные функции.
Предотвращение разрушающих деформаций
Вспененный бетон слабо противостоит нагрузкам на изгиб – он хрупкий, по этой причине крайне важно выполнить следующие мероприятия:
- Обустроить максимально жёсткий фундамент, сохраняющий геометрию при любых движениях грунта. Тип фундамента может быть разным, в зависимости от грунта, но наиболее подходящий для пеноблоков – это плавающая армированная плита (кроме глинистых почв).
- Для стабильности и пластичности кладки обязательно применение кладочной сетки для армирования.
- Дополнительно устраивать через каждые 4-5 рядов армирование периметра стены стержневой арматурой, заложенной в штробу.
Армирование кладочной сеткой
Для армирования двухслойной кладки в последние 15-20 лет появился, практически, идеальный материал XXI века – базальтовая сетка. Её применение позволяет решить, наилучшим образом, все основные вопросы, возникающие при возведении 2-х слойных стен:
- гибкое кладочное армирование, по прочности не уступающее металлическому, по весу в 10 раз легче;
- базальтовая сетка совершенно инертна – не подвержена коррозии, абсолютно устойчива к щелочам и кислотам;
- стремящаяся к нулю теплопроводность – исключены возникающие в швах, при применении металлической сетки, мостики холода;
- армирование пеноблоков при кладке базальтовой сеткой одновременно выполняет 2 функции – придаёт пластичность и однородность основной стене плюс выполняет роль гибкой связи с облицовочным слоем (отпадает необходимость применения для связи распорных анкеров).
Для кладки из пеноблоков кладочную сетку из базальта можно применять на каждом ряду. Технологически такое (порядное) использование не вызывает никаких затруднений, так как базальтовый материал лёгкий, режется обычными ножницами, гибко укладывается на любую конфигурацию стены.
Стержневое армирование периметра стены
Для гарантированной прочности кладки из пеноблоков рекомендуется, начиная с первого ряда и далее на каждом 4-м-5-м ряду, создать двухрядное армирование.
На расстоянии, не менее 7 см от каждого края стены, по периметру вырезается две параллельные штробы для укладки замкнутого контура из стержневой арматуры толщиной 8-10 мм.
Под междуэт
Армирование пеноблоков своими руками: способы, технологические принципы
Дата: 21 ноября 2018
Просмотров: 3398
Коментариев: 0
Пеноблоки широко применяются при крупном строительстве и возведении частных построек. Они зарекомендовали себя в качестве надежного, проверенного материала и востребованы при выполнении строительных мероприятий. Любой вид кладки, выполняемый с помощью вспененных блоков, нуждается в усилении. Армирование пеноблоков производят для обеспечения необходимой прочности, улучшения эксплуатационных характеристик постройки.
Выполнение кладки блоков из вспененных материалов имеет свою специфику, связанную с особенностями данного материала, который характеризуется невысокой прочностью. Именно поэтому выполняется армирование кладки из пеноблоков и создается армированный пояс для перекрытия.
С помощью блоков возводятся различные сооружения. Изделия используются для строительства капитальных стен, надежных перегородок. Правильный подбор арматуры при строительстве дома из пеноблоков затрудняет образование трещин, обеспечивает надежность, высокий срок эксплуатации здания.
Применение в работе кладочной сетки из арматуры с целью армирования пеноблоков всегда актуально, поскольку такой вариант является базовым
Любые пеноблочные конструкции нуждаются в усилении арматурой, особенно перегородки, отличающиеся уменьшенной толщиной. Рассмотрим более детально распространённые методы укрепления пеноблочных конструкций.
Особенности материала
Обсуждая вопрос армирования пеноблочных изделий, остановимся вкратце на характеристиках блоков, которые являются уникальным строительным материалом.
Пеноблоки производятся из ячеистого легкого бетона, основой которого является цементно-песчаная смесь с добавлением воды и пенообразователя. Изделия имеют полную структуру с высокой концентрацией воздушных полостей закрытого типа. После затвердения блоки приобретают множество положительных свойств:
- низкий уровень теплопроводности;
- малый объемный вес;
- невысокую гигроскопичность;
- экологическую чистоту;
- длительный период эксплуатации;
- доступную цену.
Огромным плюсом является то, что пенобетон аккумулирует тепло, позволяет сэкономить на отоплении помещения до 25% затрат по сравнению с обычным кирпичным строением.
Однако один существенный минус, связанный с отсутствием высокой прочности, – требуется при возведении пеноблочных сооружений применять армирование, направленное на повышение надежности строения.
Армирование кладки из пеноблоков необходимо для улучшения защиты конструкции от формирования трещин и повышения общей устойчивости стен
Остановимся подробно, какие зоны здания нуждаются в усилении, и как осуществляется процесс армирования.
Участки, подлежащие армированию
Производя строительство дома из пеноблоков, обратите внимание на участки, которые необходимо усилить для обеспечения прочности всей конструкции здания:
- Основание пеноблочной кладки (первый ряд), воспринимающее нагрузку всего строения.
- Опорный периметр пеноблочных стен, который будет воспринимать усилия от плит перекрытия или кровли. Обеспечение компенсации точечных усилий, равномерное распределение нагрузок осуществляется путем формирования армированного пояса из прутков или готовой сетки.
- Внешние поверхности стен, которые после арматурного усиления приобретут дополнительную степень тепловой изоляции, повышенную прочность.
- Участки дверных и оконных проемов, воспринимающие повышенные нагрузки от массы кладки.
Рассмотрим подробно для каждой зоны, как армировать кладку из пеноблоков.
Усиление основания кладки
Периметр основания кладки воспринимает массу стены, перекрытия, кровли и нуждается в усилении. Производя работы по армированию основания пеноблочного здания, соблюдайте следующие рекомендации:
- выполните, отступив от края блока 60 мм, две параллельных канавки, которые отсутствуют в стандартном изделии. Для нарезки пазов применяйте болгарку, дисковую пилу или штроборез;
- подготовьте прутки арматуры необходимой длины и диаметром 8-10 мм;
Армированный пояс, формируемый в пеноблочной стене, значительно укрепляет её, равномерно распределяет вертикальную нагрузку и способствует выравниванию кладки
- уложите стержни в канавки и, применяя сварочный аппарат, объедините арматуру в единый контур. При отсутствии сварки допускается применять вязальную проволоку;
- залейте канавки с арматурой раствором, спланируйте поверхность.
Где вы предпочли бы жить: в частном доме, или квартире?Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 836 ( 7.62 % )
Только частный дом! Вокруг тишина, покой, много места и мало людей! 4992 ( 45.53 % )
Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4646 ( 42.38 % )
Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 490 ( 4.47 % )
Назад
Армированный пеноблок, обладая повышенной прочностью, обеспечит прочность конструкции здания, не позволит образоваться трещинам.
Применение арматурной сетки
В процессе кладки может применяться стандартная арматурная сетка, позволяющая получить прочный, армированный пеноблок. Применяйте сетку шириной 4-8 см из стальной проволоки.
Удобно применять покупную сетку. Можно изготовить ее самостоятельно, сварив или скрепив вязальной проволокой поперечные и продольные прутки. Положив сетку на кладку и разметив места расположения прутков, выполните в блочных элементах соответствующие канавки. Количество канавок зависит от размера квадратов в решетке.
Располагая в ячейках сетку, обратите внимание на места стыков, которые не должны выходить за плоскость блока. Готовый каркас забетонируйте качественным бетонным составом. Излишки бетона удалите шпателем, сравняв залитые полости с уровнем поверхности блока.
Правильно подобранная и вмонтированная арматура способна не только препятствовать образованию трещин, но и сделать стену тем самым более крепкой и надежной
Упрочнение верхнего контура стен
Армирование кладки из пеноблоков в верхней части стен, которые воспринимают повышенные усилия от плит перекрытия, кровли, требует особого внимания. Армированный бетонный контур усиления, расположенный по периметру стен, выполняет следующие задачи:
- Снижает точечные усилия.
- Равномерно распределяет их по поверхности стен из пеноблоков.
- Выравнивает кладку по уровню.
Высота контура усиления составляет порядка 20 сантиметров. Диаметр арматурных прутков зависит от массы кровли и плиточного перекрытия.
Укрепление пеноблочных стен
Армирование пеноблоков с уличной стороны поверхности кладки позволяет надежно укрепить конструкцию и улучшить тепловой режим будущего строения. Метод пользуется популярностью в холодной климатической зоне, где важно противодействовать природным факторам и сохранить комфортную температуру проживающих в помещении.
Для усиления создается сетчатый пояс, имеющий ширину 300 миллиметров, изготовленный из арматурной проволоки. Две третьих ширины контура используются для закрепления в кладке. Оставшаяся третья часть – для установки утеплителя для стен. Стены первоначально заливаются поясом усиления, а после затвердевания устанавливается утеплитель. Только потом может выполняться декоративная отделка с наружной стороны здания.
При производстве блоков наличие канавок на них не предусмотрено, поэтому их не сложно сделать самостоятельно
Данный метод пеноблочного усиления одновременно повышает теплоизоляционные характеристики строения, укрепляет поверхность стен. Главным достоинством способа является то, что утепление и усиление прочности строения выполняются с уличной стороны постройки, что позволяет сохранить неизменной площадь внутри помещения.
Укрепление проемов
Армирование пеноблоков в зонах оконных и дверных проемов производится с особой тщательностью, так как участки воспринимают значительные усилия. Технология выполнения работ предусматривает два возможных варианта армирования проемов:
- с использованием в зоне проема наложенной на пеноблоки арматуры диаметром порядка 5 миллиметров. Конфигурация арматуры должна повторять поверхность верхней части проема, в том числе и углы. Учитывая жесткость проволоки, придется повозиться для того, чтобы повторить форму поверхности. Выдерживайте толщину залитого бетоном слоя арматуры, чтобы можно было установить утеплитель, обеспечить качественную теплоизоляцию проема;
- с применением специальных блоков U-образного профиля, ширина которых соответствует толщине стен. В полости профильных блоков устанавливается арматурный каркас, который заливается бетонным раствором. Производите заливку до полного заполнения объема блока, удалите воздушные полости арматурой, спланируйте поверхность. Блоки до заливки необходимо устанавливать на специальную опорную поверхность или выполнять заполнение бетоном на земле и поднимать готовую конструкцию.
Заключение
Из множества известных способов усиления пеноблочных стен указанные методы наиболее популярные. Они не требуют значительных затрат времени и финансовых ресурсов.
Армированный пеноблок отличается высокой прочностью. Он способен обеспечить высокий ресурс эксплуатации строения, не допустить растрескивания стен и обеспечить комфортный тепловой режим помещения.
На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
Армирование стен из пеноблоков
Путем довольно простого приема — вспенивания — холодный и тяжелый бетон превращают в материал теплый и легкий — пенобетон. Но за все приходится платить: такая метаморфоза приводит к некоторому снижению предела прочности как при растягивающих усилиях (а бетон и в чистом виде противостоит им довольно слабо), так и при сжимающих. Чтобы компенсировать недостаток прочности, приходится прибегать к укреплению стен из пеноблоков арматурой. Далее поговорим о том, как это делается.
Участки усиления
Сразу нужно сказать, что укреплять стену из пеноблоков следует даже в том случае, если для ее возведения использовался так называемый армированный пеноблок. Данным термином обозначают материал, в котором бетон связан фиброволокном.
А вот перечень участков, которые нужно будет усилить:
- Стены и перегородки в целом (отдельное внимание следует обратить на углы и зоны примыкания перегородок к стенам).
- Области над дверными и оконными проемами (устройство перемычек).
- Участки опирания плит перекрытия на стены (создается армопояс).
Теперь обсудим все перечисленное более детально.
Армирование стен из пеноблоков
Стены здания далеко не всегда работают исключительно на сжатие. Во время усадки или сейсмических колебаний в них могут возникать изгибающие моменты, лежащие в плоскости самих стен. При изгибе, как известно, некоторые слои сжимаются, другие — растягиваются, а бетон в чистом виде, тем более пористый, растягивающие усилия держит очень плохо.
Например, бетон класса В15 при сжатии выдерживает усилие в 112 кг/кв. см, а при растяжении — только 11,7 кг/кв. см. Вот почему бетонные конструкции обязательно армируют, то есть внедряют в них элементы, способные держать растягивающие усилия.
Для армирования кладки могут применяться:
- стальная арматура периодического профиля — как в виде отдельных стержней, так и в виде сетки;
- стеклопластиковая арматура;
- сетка из перфорированной оцинкованной полосы;
- проволока;
- полимерные сетки, например, марки СТРЭН.
Если предполагается применить арматуру, то следует использовать стержни диаметром от 8 мм. Закладываются они следующим образом:
- Перед тем как армировать пеноблоки, на их верхней грани вдоль всего ряда вырезают один (при толщине стены до 200 мм) или два канала (штробы) глубиной до 40 мм. Для этого можно использовать болгарку, но поскольку пенобетон содержит большое количество пор, вырезать такие углубления можно и ручным штроборезом. Сделать его можно самостоятельно, при этом для работы таким инструментом вам не придется покупать расходные материалы. Самый простой вариант — косо надрезать трубу диаметром около дюйма ближе к одному из торцов и отогнуть короткую часть так, чтобы место среза выступало в виде скребка. Длинную часть следует использовать в качестве рукоятки. Каждый канал должен располагаться не ближе 60 мм к поверхности стены. Если предполагается использовать арматурную сетку, то нужно будет проделать еще и поперечные канавки (обычно используют сетку с длиной ячейки 100 мм). Штробить нужно первый ряд и далее каждый третий или четвертый.
- Далее вырезанные штробы заполняются тем составом, который используется в качестве связующего при кладке — специальным клеем или цементным раствором.
- Укладываем на пеноблоки стержни или сетку и вдавливаем их в штробы, утапливая в растворе. Находящиеся в одной штробе соседние прутья должны лежать с нахлестом, величина которого зависит от способа их скрепления между собой: 300 мм, если прутья связаны, и 100 мм, если приварены электросваркой. Прутья не должны заканчиваться на углах постройки. Каждый угол должен быть армирован цельными прутьями, согнутыми под прямым углом. При этом место сгиба должно располагаться не ближе 300 мм к концу прута.
- Аналогичным образом нужно армировать кладку из пеноблоков в местах примыкания перегородок к наружным стенам — оба конструктивных элемента должны быть связаны Г-образными арматурными стержнями.
- Сверху штроба с уложенной в нее арматурой заделывается раствором, который нужно выровнять мастерком.
Армирование пеноблоков стержневой арматурой обеспечивает максимальную прочность, но, как видно, процесс этот достаточно трудоемкий. Гораздо проще выполнять усиление пеноблоков сеткой — штробление при этом не потребуется. Кладочная сетка для пеноблоков может быть изготовлена из тонкой полосы оцинкованной стали, проволоки диаметром 2–3 мм или одного из полимеров (например, материалом для сетки СТРЭН служит полипропилен).
Закладывается она в шов между рядами следующим образом: сначала утапливается в слое раствора небольшой толщины, затем покрывается еще одним слоем.
Размещение арматуры в области проемов
И также строителю следует знать, как укрепить проемы. Прежде всего, нужно армировать последний ряд под окном, проделав в нем две штробы, как это было описано выше, и заложив в них арматурные стержни. В обе стороны от проема арматура должна заходить в кладку стены не менее, чем на 900 мм.
Сверху как оконный, так и дверной проем перекрывается перемычкой. Она может быть изготовлена из того же пенобетона, для чего понадобятся блоки П-образной формы. В паз закладывается арматура, после чего он заполняется раствором. При формировании перемычки П-образные блоки нужно располагать так, чтобы арматура оказалась в нижней части сечения — именно здесь возникают растягивающие усилия.
Обратите внимание! Армирование перемычки нужно рассчитывать по специальной методике, учитывающей высоту опирающейся на нее кладки.
Полезно знать, что железобетонные перемычки с различной несущей способностью продаются и в готовом виде.
Перед укладкой перемычки нужно армировать ряд, на котором она будет лежать. Делается это по уже описанной схеме — арматурные стержни вмуровываются в пеноблоки, причем длина их должна составлять не менее 900 мм.
Армопояс под плитами или балками перекрытия
Уложенная на пористый бетон плита со временем продавит этот материал ввиду его малой прочности. Чтобы этого не случилось, поверх стен нужно соорудить армопояс — железобетонный контур из обычного бетона. Армирующий пояс выполняет несколько функций:
- воспринимает сосредоточенную нагрузку от плит или балок перекрытия;
- распределяет эту нагрузку на все сечение кладки из пенобетона, в результате чего удельное давление на нее снижается;
- служит средством для выравнивания верхней грани стены.
В высоту армопояс должен иметь порядка 200 мм. Формируется он так же, как любая железобетонная конструкция: устанавливается деревянная опалубка, в нее — арматурный каркас с верхним и нижним поясами рабочей арматуры, затем внутреннее пространство опалубки заполняется бетоном. Время созревания бетона составляет 29 дней, при этом важно избежать его пересыхания: конструкцию держат под полиэтиленовой пленкой и периодически поливают водой. По прошествии указанного срока армопояс можно считать пригодным для укладки плит.
На этом армирование кладки из пеноблоков можно считать завершенным.
Способы армирования стен из пеноблоков
При необходимости возведения стен частного дома, гаража или подсобных помещений, очень часто используется такой материал как пеноблоки.
Это объясняется его доступной стоимостью, простотой и быстрой монтажа.Если у вас есть элементарные строительные навыки, то справиться с данной работой можно самостоятельно, а при наличии помощника, она выполняется еще быстрее.
Технология
Пеноблоки класть можно двумя способами, отличаются они типом используемого раствора, это может быть клей или цементный раствор.
Цементный раствор
Для его приготовления обычно используют цемент и песок в соотношении 1:4, в этом случае, толщин шва составляет 1-2 см. Преимущества в том, что раствор можно сделать самостоятельно и при его использовании, геометрические параметры блоков не имеют большого значения.
Если говорить о минусах, то для приготовления раствора понадобится время и силы, швы получаются толстыми, поэтому снижаются тепло и звукоизоляционные характеристики здания, чтобы выровнять стены, их надо обязательно штукатурить.
Клей для укладки
Клей в магазине продается в виде сухой смеси, поэтому вам остается ее только разбавить водой приблизительно 1:2.
Преимуществами использования клеяявляется то, что его легко готовить, получается тонкий шов, что увеличивает теплоизоляционные характеристики дома, стена получается гладкой, поэтому нет необходимости в ее выравнивании, высокие показатели адгезии.
Недостатком клеяявляется его высокая стоимость и необходимость использования блоков, имеющих точные геометрические параметры.
Во время укладки пеноблоков, обычно проблем не возникает, но есть некоторые нюансы, соблюдение которых упростит и ускорит процесс создания дома:
- для оформления оконных и дверных проемов используются блоки U-образной формы, которые по своим размерам должны соответствовать параметрам остальных блоков;первый ряд всегда укладывается на цементный раствор, но сначала надо уложить слой гидроизоляции;для равномерного распределения нагрузки при возведении стен из пеноблоков, обязательно проводится армирование, для этого используют пруток диаметром 8 мм, он укладывается через каждые 3-4 ряда;чтобы уложить армопояс, в пеноблоках надо сделать штробы, а перед укладкой арматуры, их наполняют клеем;во время кладки, надо обязательно делать перевязку рядов, она должна составлять не меньше 12 см, но лучше всего на половину блока;после монтажа стен, во время обшивки их отделочным материалом, надо обязательно создавать вентиляционный зазор.
Сначала проводится закладка углов, а затем стена возводится от углов к центру. Во время укладки блоков, периодически проверяется их горизонтальность.
Для облегчения работы, рекомендуется использовать порядовки, они могут быть деревянными или металлическими. Направляющие устанавливаются вертикально в углах здания и между ними натягивают шнур, по которому проводится укладка каждого ряда.
Выполнение кладки несущих стен
Если вы решили проводить укладку пеноблоков на клей, то для выполнения указанных работ потребуются определенные навыки. Для этого подойдут только те блоки, которые имеют правильную геометрическую форму, и отклонения в их размерах будет минимальным.
Даже если выполняется кладка на клей, первый ряд пеноблоков укладывается на цементный раствор. Это необходимо для того, чтобы выровнять горизонтальную поверхность, после чего следующие ряды можно уже класть на клей.
Для самостоятельной кладки стен из пеноблоков, вам понадобятся такие инструменты:
- емкость для клея;дрель и насадка для замешивания клея;кельма;зубчатый шпатель;строительный уровень;терка или рубанок для выравнивания пеноблоков;резиновый молоток;штроборез;болгарка или дисковая пила;щетка для удаления пыли и мусора.
При выполнении монтажа стен из пеноблоков, порядок выполнения работ будет следующим:
- сначала необходимо провести проверку блоков, они должны быть ровными, не иметь сколов и повреждений, их геометрические параметры могут отличаться на минимальные значения;клей наносится при помощи зубчатого шпателя;для того чтобы каждый элемент занял свое место, для проведения его выравнивания используют киянку;все выявленные неровности, необходимо сразу исправлять, для этого используют терку;при помощи строительного уровня, надо периодически проводить проверку горизонтальности кладки;предварительно подготовьте перемычки, которые будут устанавливаться в местах оконных и дверных проемов.
Нужно ли армировать
Если вы возводите дом из пеноблоков, то специалисты рекомендуют армировать кладку, делается через каждые 3-4 ряда. Данная операция позволяет увеличить устойчивость стены и не допускает появления на ней трещин.
В этом случае используется арматура, для ее укладки в блоках создаются штробы, сделать их можно при помощи штробореза, болгарки или дисковой пилы.
Поверх пеноблоков сразу укладывать плиты нельзя, для этого делается верхняя обвязка, сплошной бетонный армопояс, высота которого должна быть 10-20 см. Обычно в наших широтах толщины стен из пеноблоков в 40 см вполне достаточно.
В этом случае, делают армопояс шириной 30 см, а остальные 10 см заполняют утеплителем, это позволяет увеличить теплоизоляционные характеристики дома.
Что делать с вертикальным швом?
Во время кладка наружных стен у начинающих строителей часто возникает вопрос о том, что делать с вертикальным швом, заполнять ли его клеем?
Если используются блоки с замками типа шип-паз, то они уже обеспечивают крепление блоков между собой и без клея.Необходимо помнить, что любой шов, даже самый тонкий, является мостиком холода поэтому, чем их меньше, тем выше теплоизоляционные характеристики здания.
При решении этого вопроса, может быть несколько вариантов:
- если будет проводитьсяотделкастен штукатуркой, то вертикальный шов можно клеем не заполнять;при отсутствии штукатурки с одной стороны, шов заполняют наполовину, чтобы предотвратить продувание стены;при большой нагрузке на блоки (более 70% прочности блоков) и при возведении ребер жесткости, вертикальный шов надо полностью заполнять клеем.
Советы специалистов
Рекомендации
- если кладка ведется на цементный раствор, то его готовят небольшими порциями;использовать клей можно не позже 10-15 минут, после его нанесения на блок;работу необходимо выполнять при температуре воздуха от 5 до 25 градусов тепла, если она выше, то надо обязательно увлажнять блоки;для получения более ровных и тонких швов, клей наносится при помощи зубчатого шпателя;клей наносят как на горизонтальную, так и на боковую поверхность пеноблоков;после укладки блока, его надо хорошо прижать и выровнять по вертикали и горизонтали;отклонения по вертикали проверяют после каждого третьего ряда;каждый 3-4 ряд необходимо армировать;все неровности перед укладкой следующего ряда зачищаются теркой и пыль убирается;кладку надо проводить с перевязкой.
Ошибки
- неправильная укладка первого ряда приводит к отклонениям вертикальности стен;нельзя проводить кладку во время дождя или при отрицательной температуре воздуха;не полностью заполняют швы, что негативно влияет на прочность здания, его тепло и звукоизоляционные характеристики;не проводят обеспыливание блоков, что ухудшает качество их соединения, от чего могут появляться трещины;без армирования, прочность здания снижается;проводят укладку перекрытия прямо на блоки, что может вызвать их разрушение.
Вывод
Теперь вы знаете, как проводится кладка стен из пеноблокови видите, что указанную работу можно выполнить и самостоятельно.
Чтобы получить хороший результат, необходимо постоянно контролировать горизонтальность и вертикальность кладки, не допускать пустот в швах, правильно заложить первый ряд и углы.Если придерживаться разработанных технологий, то вы сможете своими руками построить теплый, красивый и надежный дом.
Полезное видео
Армирование кладки, видео:
Любая кладка, создаваемая из пеноблоков, требует дополнительного укрепления путём армирования.
Такое решение необходимо для улучшения эксплуатационных свойств возводимой стены в настоящем и будущем.
Грамотно подобранная и внедрённая арматурная конструкция может не только эффективно воспрепятствовать появлению растрескиваний и разломов, но также сделать стены намного прочнее и надёжнее.
Больше всего в армировании испытывают потребность межкомнатные стены, поскольку они не имеют большой толщины как, например, внешние.
С целью улучшения качества строительства любых пеноблочных стен, внешних или расположенных внутри помещения, необходимо укреплять арматурой.
Рассмотрим подробнее наиболее доступные, распространённые и действенные методики армирования стен из пеноблоков.
Важно!Армирование кладки из пеноблоков необходимо для улучшения защиты конструкции от формирования трещин и повышения общей устойчивости стен!
Армирование пеноблоков перед монтажом плиточных перекрытий
Упрочнение пеноблоков, которые будут впоследствии испытывать усиленную нагрузку от тяжёлых плит, необходимо для эффективного снижения точечных воздействий на стены.
Для этого необходимо организовать армированный бетонный пояс, расположенный вдоль основания стены. Высота при этом должна достигать снизу около 14,0-22,0 см. Арматурный материал здесь выбирается по такому принципу – чем массивнее будут укладываемые плиты, тем толще и длиннее должны использоваться проволочные куски.
Принять к сведению!Армированный пояс, формируемый в пеноблочной стене, значительно укрепляет её, равномерно распределяет вертикальную нагрузку и способствует выравниванию кладки!
Если в конструкции пеноблоки сочетаются с кладкой из кирпича, следует делать пояс больше высоты двух кирпичных рядов. По завершении укрепляющих работ необходимо дождаться полноценной просушки и схватывания материала и только затем приступать к следующим этапам строительно-монтажных работ.
Посмотрите видео по армированию кладки из газо- и пеноблоков
Арматурное усиление пеноблоков для повышения теплоизоляции
Ещё одним вариантом применения арматуры для пеноблочных стен является усиленное укрепление для добавочной теплоизоляции помещений. Его целесообразно применять в регионах с суровым климатом, что позволяет не только противодействовать разрушающим конструкции факторам, но и сбережению уютного домашнего тепла.
Для этого нужно создавать пояс из арматуры шириной более 30,0 см. Из этого, 18,0 см уйдёт на бетонную массу и арматурную проволоку, а оставшиеся 12,0 см – на монтажное закрепление утеплительных элементов для стен. Нужно вначале залить стену арматурным поясом, а затем, после прочного схватывания и застывания, приступать к накладыванию утепления, поверх которого осуществляется базовая и, несущая декоративную функцию, внешняя облицовка.
Такой способ пеноблочного армирования единовременно улучшает теплоизолирующие характеристики постройки и существенно укрепляет структуру стены. Кроме того, плюс состоит в нетронутости внутренних пространств, поскольку армирование и утепление осуществляется только с внешней (наружной) стороны дома. В результате, уменьшения внутренней площади не происходит.
Читайте также: Закладываем бутовый фундамент своими руками
Классическая арматурная сетка
Применение в работе кладочной сетки из арматуры с целью армирования газобетона всегда актуально, поскольку такой вариант является базовым. Суть его заключается в прорезании небольших канавок (болгаркой или штроборезом) в определённых местах некоторых блоков, где будет закрепляться арматурная решётка.
Укрепляющую сетку нужно брать шириной в 4,7–6,2 мм. В ней поперечные и продольные волокна должны прочно скрепляться друг с другом заранее сваркой или проволочными связками.
Эти места скрепления будут ориентиром для расчёта мест прохождения канавок в блочных элементах. Чем крупнее квадраты в решётке, тем меньше необходимо прорезать канавок. Однако, увлекаться слишком маленькими или крупными размерами ячеек не стоит – это не всегда удобно и зачастую неуместно.
В процессе размещения сетки, связочные места нужно плотно располагать в канавках и замуровывать подготовленной заранее качественной бетонной массой. Все выступающие излишки раствора шпателем сравниваются с блочной поверхностью.
Подсказка!Канавки можно вырезать непосредственно между блоками при условии возможности осуществления таких действий со стороны шовной разметки!
Армирование пеноблоков вблизи проёмов
Укрепление пеноблочной кладки способом армирования вдоль проёмов для окон и дверей нуждается в соблюдении особой аккуратности и предельной точности. Также не обойтись без приложения больших физических усилий, поскольку используемая в сетке проволока обладает максимальной прочностью и жёсткостью (в идеале).
Читайте также: Балкон в коттедже
Эта вариантная разновидность армирования является самой затратной по времени, так как требуется тщательная подборка необходимой формы проволоки. Кроме этого, много усилий прикладывается во время манипуляций с армирующими элементами из-за высокого уровня жёсткости материала.
Для укрепления пенобоков по краевым участкам проёмов (под двери и окна) следует подбирать арматуру с диаметральной толщиной примерно 4,8 мм. Обязательно нужно брать в расчёт, что углублённые в канавки прутья должны с идеальной ровностью заливаться бетоном. В результате весь комплекс не должен превышать в толщине 12,0 мм, поскольку планируются последующие утеплительные мероприятия на проёмах с целью создания качественной теплоизоляции.
Очень удобно использовать в работе с оконными и дверными проёмами специальную арматуру для углов, которая способна укрепить краевые пеноблоки и обеспечить создание более чётких, ровных углов.Рекомендация!Перед осуществлением монтажа нужно удостовериться в правильном соответствии всех размеров арматурной сетки, иначе обрезка выступающих фрагментов займёт много времени и может повлечь смещение всей сетки!
Заключение
Разумеется, существует ещё много методик армирования стен, сделанных их пеноблочного материала. Представленные выше способы являются наименее затратными по финансовой и временной составляющей. Они доступны и несложны в применении, поэтому практически каждый способен воспользоваться ими и выполнить качественное самостоятельное армирование.
Поделиться:
Путем довольно простого приема — вспенивания — холодный и тяжелый бетон превращают в материал теплый и легкий — пенобетон.
Но за все приходится платить: такая метаморфоза приводит к некоторому снижению предела прочности как при растягивающих усилиях (а бетон и в чистом виде противостоит им довольно слабо), так и при сжимающих. Чтобы компенсировать недостаток прочности, приходится прибегать к укреплению стен из пеноблоков арматурой. Далее поговорим о том, как это делается.
Участки усиления
Сразу нужно сказать, что укреплять стену из пеноблоков следует даже в том случае, если для ее возведения использовался так называемый армированный пеноблок. Данным термином обозначают материал, в котором бетон связан фиброволокном.
А вот перечень участков, которые нужно будет усилить:
- Стены и перегородки в целом (отдельное внимание следует обратить на углы и зоны примыкания перегородок к стенам).Области над дверными и оконными проемами (устройство перемычек).Участки опирания плит перекрытия на стены (создается армопояс).
Теперь обсудим все перечисленное более детально.
Стены здания далеко не всегда работают исключительно на сжатие. Во время усадки или сейсмических колебаний в них могут возникать изгибающие моменты, лежащие в плоскости самих стен. При изгибе, как известно, некоторые слои сжимаются, другие — растягиваются, а бетон в чистом виде, тем более пористый, растягивающие усилия держит очень плохо.
Например, бетон класса В15 при сжатии выдерживает усилие в 112 кг/кв.
см, а при растяжении — только 11,7 кг/кв. см. Вот почему бетонные конструкции обязательно армируют, то есть внедряют в них элементы, способные держать растягивающие усилия.
Для армирования кладки могут применяться:
- стальная арматура периодического профиля — как в виде отдельных стержней, так и в виде сетки;стеклопластиковая арматура;сетка из перфорированной оцинкованной полосы;проволока;полимерные сетки, например, марки СТРЭН.
Если предполагается применить арматуру, то следует использовать стержни диаметром от 8 мм. Закладываются они следующим образом:
Перед тем как армировать пеноблоки, на их верхней грани вдоль всего ряда вырезают один (при толщине стены до 200 мм) или два канала (штробы) глубиной до 40 мм. Для этого можно использовать болгарку, но поскольку пенобетон содержит большое количество пор, вырезать такие углубления можно и ручным штроборезом. Сделать его можно самостоятельно, при этом для работы таким инструментом вам не придется покупать расходные материалы.
Самый простой вариант — косо надрезать трубу диаметром около дюйма ближе к одному из торцов и отогнуть короткую часть так, чтобы место среза выступало в виде скребка. Длинную часть следует использовать в качестве рукоятки. Каждый канал должен располагаться не ближе 60 мм к поверхности стены.
Если предполагается использовать арматурную сетку, то нужно будет проделать еще и поперечные канавки (обычно используют сетку с длиной ячейки 100 мм). Штробить нужно первый ряд и далее каждый третий или четвертый.Далее вырезанные штробы заполняются тем составом, который используется в качестве связующего при кладке — специальным клеем или цементным раствором.Укладываем на пеноблоки стержни или сетку и вдавливаем их в штробы, утапливая в растворе. Находящиеся в одной штробе соседние прутья должны лежать с нахлестом, величина которого зависит от способа их скрепления между собой: 300 мм, если прутья связаны, и 100 мм, если приварены электросваркой.
Прутья не должны заканчиваться на углах постройки. Каждый угол должен быть армирован цельными прутьями, согнутыми под прямым углом. При этом место сгиба должно располагаться не ближе 300 мм к концу прута.Аналогичным образом нужно армировать кладку из пеноблоков в местах примыкания перегородок к наружным стенам — оба конструктивных элемента должны быть связаны Г-образными арматурными стержнями.Сверху штроба с уложенной в нее арматурой заделывается раствором, который нужно выровнять мастерком.
Армирование пеноблоков стержневой арматурой обеспечивает максимальную прочность, но, как видно, процесс этот достаточно трудоемкий. Гораздо проще выполнять усиление пеноблоков сеткой — штробление при этом не потребуется. Кладочная сетка для пеноблоков может быть изготовлена из тонкой полосы оцинкованной стали, проволоки диаметром 2–3 мм или одного из полимеров (например, материалом для сетки СТРЭН служит полипропилен).
Закладывается она в шов между рядами следующим образом: сначала утапливается в слое раствора небольшой толщины, затем покрывается еще одним слоем.
Размещение арматуры в области проемов
И также строителю следует знать, как укрепить проемы. Прежде всего, нужно армировать последний ряд под окном, проделав в нем две штробы, как это было описано выше, и заложив в них арматурные стержни. В обе стороны от проема арматура должна заходить в кладку стены не менее, чем на 900 мм.
Сверху как оконный, так и дверной проем перекрывается перемычкой.
Она может быть изготовлена из того же пенобетона, для чего понадобятся блоки П-образной формы. В паз закладывается арматура, после чего он заполняется раствором. При формировании перемычки П-образные блоки нужно располагать так, чтобы арматура оказалась в нижней части сечения — именно здесь возникают растягивающие усилия.
Обратите внимание! Армирование перемычки нужно рассчитывать по специальной методике, учитывающей высоту опирающейся на нее кладки.
Полезно знать, что железобетонные перемычки с различной несущей способностью продаются и в готовом виде.
Перед укладкой перемычки нужно армировать ряд, на котором она будет лежать. Делается это по уже описанной схеме — арматурные стержни вмуровываются в пеноблоки, причем длина их должна составлять не менее 900 мм.
Армопояс под плитами или балками перекрытия
Уложенная на пористый бетон плита со временем продавит этот материал ввиду его малой прочности. Чтобы этого не случилось, поверх стен нужно соорудить армопояс — железобетонный контур из обычного бетона. Армирующий пояс выполняет несколько функций:
- воспринимает сосредоточенную нагрузку от плит или балок перекрытия;распределяет эту нагрузку на все сечение кладки из пенобетона, в результате чего удельное давление на нее снижается;служит средством для выравнивания верхней грани стены.
В высоту армопояс должен иметь порядка 200 мм.
Формируется он так же, как любая железобетонная конструкция: устанавливается деревянная опалубка, в нее — арматурный каркас с верхним и нижним поясами рабочей арматуры, затем внутреннее пространство опалубки заполняется бетоном. Время созревания бетона составляет 29 дней, при этом важно избежать его пересыхания: конструкцию держат под полиэтиленовой пленкой и периодически поливают водой. По прошествии указанного срока армопояс можно считать пригодным для укладки плит.
На этом армирование кладки из пеноблоков можно считать завершенным.
Популярность пенобетонных блоков сильно выросла в последние годы и на сегодняшний день этот материал составляет серьезную конкуренцию традиционному строительному кирпичу. В частном строительстве пеноблокиособенно популярны.
Кладка стен из пеноблоковс армированием представляет собой не сложный процесс, технология которого может быть освоена человеком, не имеющим специальных навыков выполнения строительных работ. Все этапы кладки могут быть выполнены без применения сложного оборудования. Справиться с этой задачей по силам человеку, не обладающему специальными знаниями и навыками.
В настоящей статье будет рассмотрена различная технология укладки пеноблоков. Также поговорим о правилах выбора пеноблокови основных требованиях, предъявляемых к данному материалу.
Как выбирать пеноблоки
Правила выбора блоков из пенобетона, на первый взгляд просты. Главное требование, которое должно предъявляться при покупке, это высокое качество.
Основным признаком качества являются четкие, не разрушенные, углы блоков и одинаковые геометрические размеры. Также при покупке блоков следует учитывать тот факт, что данные изделия не отличаются высокой механической прочностью. Поэтому следует быть осторожным при их транспортировке и погрузочно-разгрузочных работах.
Способы укладки пенобетонных блоков
По технологии кладки стен из пеноблоковс армированием мало чем отличается от кирпичной кладки. В абоихслучаях применяется связующий материал, на который укладывается строительный материал. В качестве связующего материала для пеноблоковможет быть использован:
- Цементно-песчаный раствор;Специальный клей для пеноблоков;Плиточный клей (морозостойкий).
Каждый из перечисленных материалов имеет свои достоинства и недостатки. Монтажпеноблоковна клей с армированием позволяет получить монолитную, практически бесшовную, конструкцию, которая будет обеспечивать дому надежную тепло — и шумоизоляцию. Однако применение клея (специального или плиточного) целесообразно только на высококачественных блоках, имеющих одинаковые размеры и четкую структуру.
Сразу заметим – применение специального клея требует от исполнителей высокой квалификации и большого опыта работы с пенобетоном.
Таким образом, если Вы не соответствуете перечисленным требованиям, то не стоит экспериментировать.
Для укладки блоков «невысокого» качества лучше использовать цементно-песчаный раствор. Он позволит «сгладить» неровности и прочие недостатки блоков. Разумеется, все «сглаживания» повлекут за собой увеличение толщины швов, что значительно снизит защитные параметры стен.
Кладка стен из пеноблоков
Не последним аргументом в пользу применения традиционного раствора является его стоимость – цемент и песок обойдется вам значительно дешевле, чем сухие смеси, из которых изготавливается клей.
К тому же, применение раствора позволяет «сгладить» не только недостатки пеноблоков, но и ошибки в работе «укладчика», что нередко является главным аргументом при выборе связующего материала.
Как именно выполнять кладку можно узнать посмотрев видео:
Алгоритм возведения стен из пеноблоковс армированием
Какой бы материал Вы не выбрали в качестве связующего, первый слой пеноблоковдолжен быть уложен на цементно-песчаный раствор, который позволит исправить все неровности верхней поверхности фундамента, и создаст монолитное основание для стены.
О фундаментах для пеноблочныхдомов следует сказать отдельно. Помимо невысокой устойчивости к механическим нагрузкам, пеноблокиимеют еще один существенный недостаток – пористая структура материала очень легко впитывает влагу.
Поэтому стены из пенобетона должны иметь надежную гидроизоляцию. Для обустройства гидроизоляционной системы отлично подходит рубероид. При укладке первого слоя, необходимо внимательно следить, чтобы поверхности рубероида (или другого изоляционного материала) не были нанесены повреждения.
После того, как первый слой пеноблоковуложен на гидроизолирующийслой и тщательно выровнен по строительному уровню, можно приступать к укладке следующих слоев.
Кладка пеноблоков на цементно-песчаный рствор
Для начала ознакомимся с технологией кладки стен из пеноблоковна песчано-цементный раствор — она ничем не отличается от укладки строительного кирпича.
Как и при использовании кирпича, проводится армирование стен. Алгоритм укладки кирпича всем хорошо известен, поэтому мы не будем заострять на нем внимание. Отметим только, что материал стен необходимо тщательно оберегать от влаги.
Использование клея, как уже говорилось, требует от исполнителя высокой квалификации. Такой способ изготовления стен имеет целый преимуществ перед укладкой на раствор. К числу таких преимуществ следует отнести следующее:
- Сокращение сроков строительства;Более высокие надежность и функциональность конструкции;Порядок на строительной площадке (во всяком случае, на площадке не будет гор песка и рваных мешков из-под цемента).
Процесс армирования кладки из пенобетона подразумевает под собой усиление конструкции стены за счет включения в нее металлических перемычек.
В качестве перемычек может использовать металлическая проволока или арматура. Армирование пеноблочнойстены, изготавливаемой с помощью клея, имеет ряд особенностей. Если толщина элемента арматуры больше толщины клеевого слоя (это стандартная ситуация), то в поверхности блоков необходимо сделать канавки, суммарная глубина которых должна равняться толщине элемента арматуры.
Кладка из пеноблоков
Технология армирования при кладке стен из пенобетона предполагает укладку в канавки стержней арматуры. После укладки арматуры в канавку она густо заливается клеем.
При нанесении раствора или клея на рабочую поверхность блока, следует избегать попадания материала на боковые плоскости.
В случае если раствор или клей оказались на боковой поверхности, следует немедленно удалить их с помощью влажной тряпки. Если они успеют засохнуть, то удалить их с поверхности блока будет невозможно.
Как правильно выполнить армирование кладки можно увидеть на видео:
Отделка фасада
Стены из качественного и правильно уложенного пенобетона имеют идеально ровную поверхность, но в силу «невзрачного» внешнего вида материала им потребуется дополнительная наружная отделка. Выбор материалов для такой отделки огромен и дает огромный простор для творческого подхода.
Единственное, о чем нельзя забывать при монтаже декоративного слоя это надежная гидроизоляция.
Источники:
- dom-s-ymom.org
- nastroike.com
- kamedom.ru
- sarstroyka.ru
