Армирование при кладке пеноблоков: Армирование стен из пеноблоков

Очень удобно использовать в работе с оконными и дверными проёмами специальную арматуру для углов, которая способна укрепить краевые пеноблоки и обеспечить создание более чётких, ровных углов.

Рекомендация!Перед осуществлением монтажа нужно удостовериться в правильном соответствии всех размеров арматурной сетки, иначе обрезка выступающих фрагментов займёт много времени и может повлечь смещение всей сетки!

Заключение

Разумеется, существует ещё много методик армирования стен, сделанных их пеноблочного материала. Представленные выше способы являются наименее затратными по финансовой и временной составляющей. Они доступны и несложны в применении, поэтому практически каждый способен воспользоваться ими и выполнить качественное самостоятельное армирование.

        Поделиться:

Путем довольно простого приема — вспенивания — холодный и тяжелый бетон превращают в материал теплый и легкий — пенобетон.

Но за все приходится платить: такая метаморфоза приводит к некоторому снижению предела прочности как при растягивающих усилиях (а бетон и в чистом виде противостоит им довольно слабо), так и при сжимающих. Чтобы компенсировать недостаток прочности, приходится прибегать к укреплению стен из пеноблоков арматурой. Далее поговорим о том, как это делается.

Участки усиления

Сразу нужно сказать, что укреплять стену из пеноблоков следует даже в том случае, если для ее возведения использовался так называемый армированный пеноблок. Данным термином обозначают материал, в котором бетон связан фиброволокном.

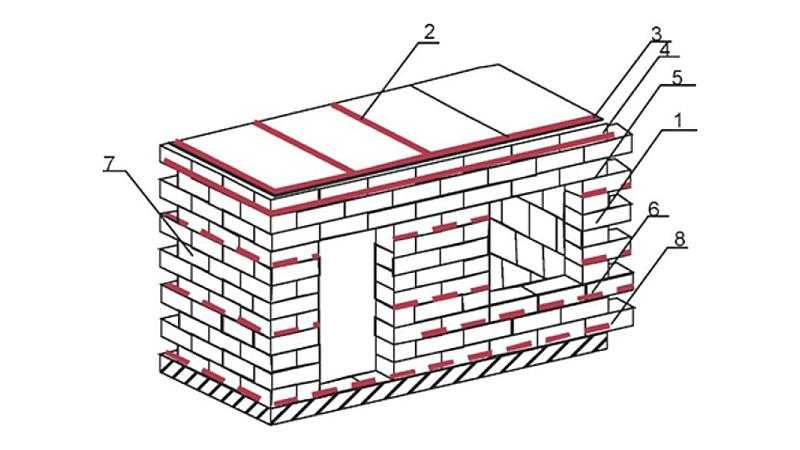

А вот перечень участков, которые нужно будет усилить:

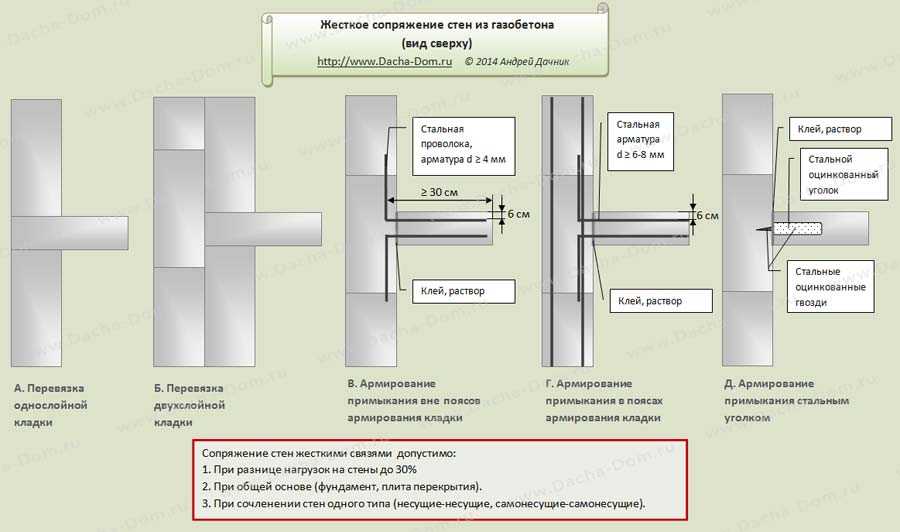

Стены и перегородки в целом (отдельное внимание следует обратить на углы и зоны примыкания перегородок к стенам).Области над дверными и оконными проемами (устройство перемычек).Участки опирания плит перекрытия на стены (создается армопояс).

Теперь обсудим все перечисленное более детально.

Стены здания далеко не всегда работают исключительно на сжатие. Во время усадки или сейсмических колебаний в них могут возникать изгибающие моменты, лежащие в плоскости самих стен. При изгибе, как известно, некоторые слои сжимаются, другие — растягиваются, а бетон в чистом виде, тем более пористый, растягивающие усилия держит очень плохо.

Например, бетон класса В15 при сжатии выдерживает усилие в 112 кг/кв.

см, а при растяжении — только 11,7 кг/кв. см. Вот почему бетонные конструкции обязательно армируют, то есть внедряют в них элементы, способные держать растягивающие усилия.

Для армирования кладки могут применяться:

стальная арматура периодического профиля — как в виде отдельных стержней, так и в виде сетки;стеклопластиковая арматура;сетка из перфорированной оцинкованной полосы;проволока;полимерные сетки, например, марки СТРЭН.

Если предполагается применить арматуру, то следует использовать стержни диаметром от 8 мм. Закладываются они следующим образом:

Перед тем как армировать пеноблоки, на их верхней грани вдоль всего ряда вырезают один (при толщине стены до 200 мм) или два канала (штробы) глубиной до 40 мм. Для этого можно использовать болгарку, но поскольку пенобетон содержит большое количество пор, вырезать такие углубления можно и ручным штроборезом. Сделать его можно самостоятельно, при этом для работы таким инструментом вам не придется покупать расходные материалы.

Самый простой вариант — косо надрезать трубу диаметром около дюйма ближе к одному из торцов и отогнуть короткую часть так, чтобы место среза выступало в виде скребка. Длинную часть следует использовать в качестве рукоятки. Каждый канал должен располагаться не ближе 60 мм к поверхности стены.

Если предполагается использовать арматурную сетку, то нужно будет проделать еще и поперечные канавки (обычно используют сетку с длиной ячейки 100 мм). Штробить нужно первый ряд и далее каждый третий или четвертый.Далее вырезанные штробы заполняются тем составом, который используется в качестве связующего при кладке — специальным клеем или цементным раствором.Укладываем на пеноблоки стержни или сетку и вдавливаем их в штробы, утапливая в растворе. Находящиеся в одной штробе соседние прутья должны лежать с нахлестом, величина которого зависит от способа их скрепления между собой: 300 мм, если прутья связаны, и 100 мм, если приварены электросваркой.

Прутья не должны заканчиваться на углах постройки. Каждый угол должен быть армирован цельными прутьями, согнутыми под прямым углом. При этом место сгиба должно располагаться не ближе 300 мм к концу прута.Аналогичным образом нужно армировать кладку из пеноблоков в местах примыкания перегородок к наружным стенам — оба конструктивных элемента должны быть связаны Г-образными арматурными стержнями.Сверху штроба с уложенной в нее арматурой заделывается раствором, который нужно выровнять мастерком.

Армирование пеноблоков стержневой арматурой обеспечивает максимальную прочность, но, как видно, процесс этот достаточно трудоемкий. Гораздо проще выполнять усиление пеноблоков сеткой — штробление при этом не потребуется. Кладочная сетка для пеноблоков может быть изготовлена из тонкой полосы оцинкованной стали, проволоки диаметром 2–3 мм или одного из полимеров (например, материалом для сетки СТРЭН служит полипропилен).

Закладывается она в шов между рядами следующим образом: сначала утапливается в слое раствора небольшой толщины, затем покрывается еще одним слоем.

Размещение арматуры в области проемов

И также строителю следует знать, как укрепить проемы. Прежде всего, нужно армировать последний ряд под окном, проделав в нем две штробы, как это было описано выше, и заложив в них арматурные стержни. В обе стороны от проема арматура должна заходить в кладку стены не менее, чем на 900 мм.

Сверху как оконный, так и дверной проем перекрывается перемычкой.

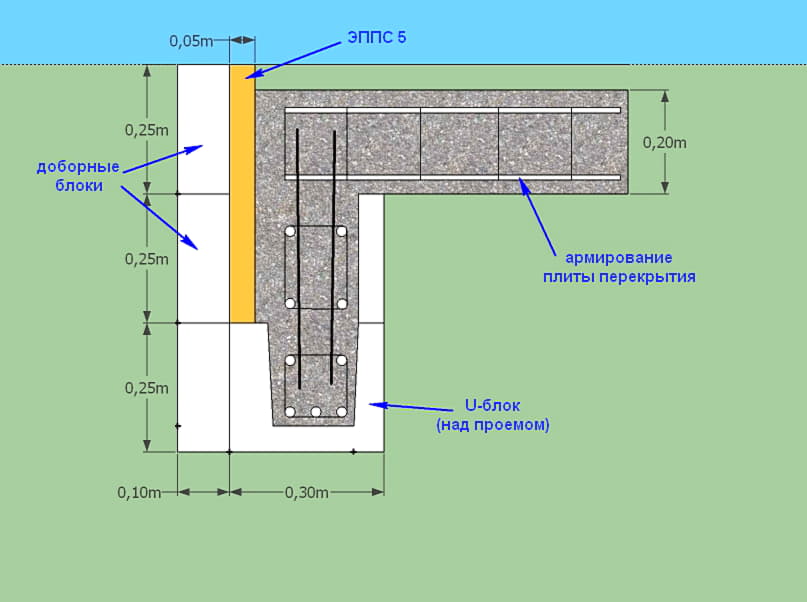

Она может быть изготовлена из того же пенобетона, для чего понадобятся блоки П-образной формы. В паз закладывается арматура, после чего он заполняется раствором. При формировании перемычки П-образные блоки нужно располагать так, чтобы арматура оказалась в нижней части сечения — именно здесь возникают растягивающие усилия.

Обратите внимание! Армирование перемычки нужно рассчитывать по специальной методике, учитывающей высоту опирающейся на нее кладки.

Полезно знать, что железобетонные перемычки с различной несущей способностью продаются и в готовом виде.

Перед укладкой перемычки нужно армировать ряд, на котором она будет лежать. Делается это по уже описанной схеме — арматурные стержни вмуровываются в пеноблоки, причем длина их должна составлять не менее 900 мм.

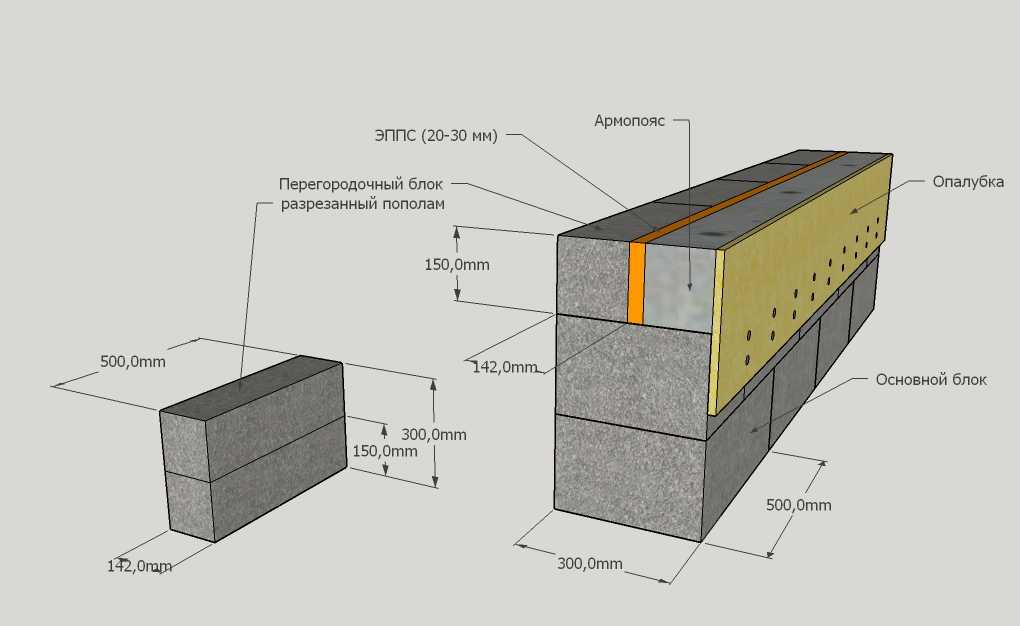

Армопояс под плитами или балками перекрытия

Уложенная на пористый бетон плита со временем продавит этот материал ввиду его малой прочности. Чтобы этого не случилось, поверх стен нужно соорудить армопояс — железобетонный контур из обычного бетона. Армирующий пояс выполняет несколько функций:

воспринимает сосредоточенную нагрузку от плит или балок перекрытия;распределяет эту нагрузку на все сечение кладки из пенобетона, в результате чего удельное давление на нее снижается;служит средством для выравнивания верхней грани стены.

В высоту армопояс должен иметь порядка 200 мм.

Формируется он так же, как любая железобетонная конструкция: устанавливается деревянная опалубка, в нее — арматурный каркас с верхним и нижним поясами рабочей арматуры, затем внутреннее пространство опалубки заполняется бетоном. Время созревания бетона составляет 29 дней, при этом важно избежать его пересыхания: конструкцию держат под полиэтиленовой пленкой и периодически поливают водой. По прошествии указанного срока армопояс можно считать пригодным для укладки плит.

На этом армирование кладки из пеноблоков можно считать завершенным.

Популярность пенобетонных блоков сильно выросла в последние годы и на сегодняшний день этот материал составляет серьезную конкуренцию традиционному строительному кирпичу. В частном строительстве пеноблокиособенно популярны.

Кладка стен из пеноблоковс армированием представляет собой не сложный процесс, технология которого может быть освоена человеком, не имеющим специальных навыков выполнения строительных работ. Все этапы кладки могут быть выполнены без применения сложного оборудования. Справиться с этой задачей по силам человеку, не обладающему специальными знаниями и навыками.

В настоящей статье будет рассмотрена различная технология укладки пеноблоков. Также поговорим о правилах выбора пеноблокови основных требованиях, предъявляемых к данному материалу.

Как выбирать пеноблоки

Правила выбора блоков из пенобетона, на первый взгляд просты. Главное требование, которое должно предъявляться при покупке, это высокое качество.

Основным признаком качества являются четкие, не разрушенные, углы блоков и одинаковые геометрические размеры. Также при покупке блоков следует учитывать тот факт, что данные изделия не отличаются высокой механической прочностью. Поэтому следует быть осторожным при их транспортировке и погрузочно-разгрузочных работах.

Способы укладки пенобетонных блоков

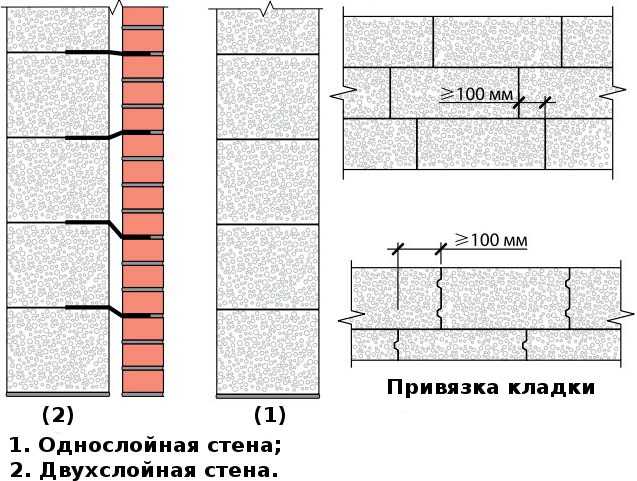

По технологии кладки стен из пеноблоковс армированием мало чем отличается от кирпичной кладки. В абоихслучаях применяется связующий материал, на который укладывается строительный материал. В качестве связующего материала для пеноблоковможет быть использован:

Цементно-песчаный раствор;Специальный клей для пеноблоков;Плиточный клей (морозостойкий).

Каждый из перечисленных материалов имеет свои достоинства и недостатки. Монтажпеноблоковна клей с армированием позволяет получить монолитную, практически бесшовную, конструкцию, которая будет обеспечивать дому надежную тепло — и шумоизоляцию. Однако применение клея (специального или плиточного) целесообразно только на высококачественных блоках, имеющих одинаковые размеры и четкую структуру.

Сразу заметим – применение специального клея требует от исполнителей высокой квалификации и большого опыта работы с пенобетоном.

Таким образом, если Вы не соответствуете перечисленным требованиям, то не стоит экспериментировать.

Для укладки блоков «невысокого» качества лучше использовать цементно-песчаный раствор. Он позволит «сгладить» неровности и прочие недостатки блоков. Разумеется, все «сглаживания» повлекут за собой увеличение толщины швов, что значительно снизит защитные параметры стен.

Кладка стен из пеноблоков

Не последним аргументом в пользу применения традиционного раствора является его стоимость – цемент и песок обойдется вам значительно дешевле, чем сухие смеси, из которых изготавливается клей.

К тому же, применение раствора позволяет «сгладить» не только недостатки пеноблоков, но и ошибки в работе «укладчика», что нередко является главным аргументом при выборе связующего материала.

Как именно выполнять кладку можно узнать посмотрев видео:

Алгоритм возведения стен из пеноблоковс армированием

Какой бы материал Вы не выбрали в качестве связующего, первый слой пеноблоковдолжен быть уложен на цементно-песчаный раствор, который позволит исправить все неровности верхней поверхности фундамента, и создаст монолитное основание для стены.

О фундаментах для пеноблочныхдомов следует сказать отдельно. Помимо невысокой устойчивости к механическим нагрузкам, пеноблокиимеют еще один существенный недостаток – пористая структура материала очень легко впитывает влагу.

Поэтому стены из пенобетона должны иметь надежную гидроизоляцию. Для обустройства гидроизоляционной системы отлично подходит рубероид. При укладке первого слоя, необходимо внимательно следить, чтобы поверхности рубероида (или другого изоляционного материала) не были нанесены повреждения.

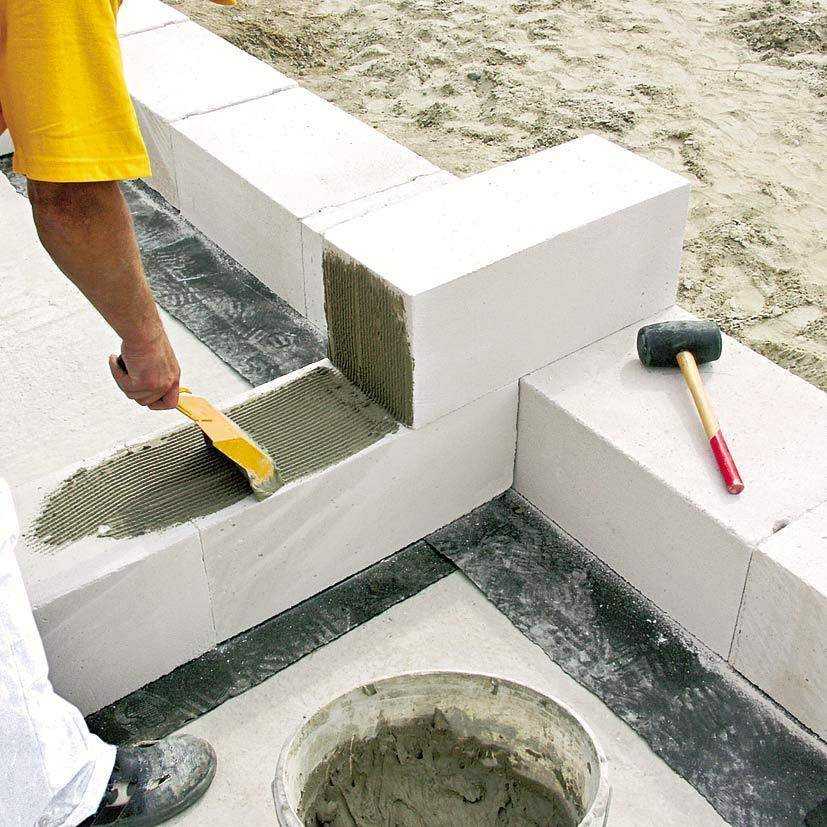

После того, как первый слой пеноблоковуложен на гидроизолирующийслой и тщательно выровнен по строительному уровню, можно приступать к укладке следующих слоев.

Кладка пеноблоков на цементно-песчаный рствор

Для начала ознакомимся с технологией кладки стен из пеноблоковна песчано-цементный раствор — она ничем не отличается от укладки строительного кирпича.

Как и при использовании кирпича, проводится армирование стен. Алгоритм укладки кирпича всем хорошо известен, поэтому мы не будем заострять на нем внимание. Отметим только, что материал стен необходимо тщательно оберегать от влаги.

Использование клея, как уже говорилось, требует от исполнителя высокой квалификации. Такой способ изготовления стен имеет целый преимуществ перед укладкой на раствор. К числу таких преимуществ следует отнести следующее:

Сокращение сроков строительства;Более высокие надежность и функциональность конструкции;Порядок на строительной площадке (во всяком случае, на площадке не будет гор песка и рваных мешков из-под цемента).

Процесс армирования кладки из пенобетона подразумевает под собой усиление конструкции стены за счет включения в нее металлических перемычек.

В качестве перемычек может использовать металлическая проволока или арматура. Армирование пеноблочнойстены, изготавливаемой с помощью клея, имеет ряд особенностей. Если толщина элемента арматуры больше толщины клеевого слоя (это стандартная ситуация), то в поверхности блоков необходимо сделать канавки, суммарная глубина которых должна равняться толщине элемента арматуры.

Кладка из пеноблоков

Технология армирования при кладке стен из пенобетона предполагает укладку в канавки стержней арматуры. После укладки арматуры в канавку она густо заливается клеем.

При нанесении раствора или клея на рабочую поверхность блока, следует избегать попадания материала на боковые плоскости.

В случае если раствор или клей оказались на боковой поверхности, следует немедленно удалить их с помощью влажной тряпки. Если они успеют засохнуть, то удалить их с поверхности блока будет невозможно.

Как правильно выполнить армирование кладки можно увидеть на видео:

Отделка фасада

Стены из качественного и правильно уложенного пенобетона имеют идеально ровную поверхность, но в силу «невзрачного» внешнего вида материала им потребуется дополнительная наружная отделка. Выбор материалов для такой отделки огромен и дает огромный простор для творческого подхода.

Источники:

• dom-s-ymom.org
• nastroike.com
• kamedom.ru
• sarstroyka.ru

Серия тренингов для монтажников BuildBlock ICF

Армирование бетона

Добро пожаловать в серию тренингов для монтажников BuildBlock ICF. Эта серия видео из 20 частей предназначена для обучения процессу построения МКФ. От начальных этапов планирования до заливки бетона и отделки стен, эта серия предоставит базовые знания, необходимые для успешной сборки BuildBlock ICF.

В 8-м видео серии мы расскажем об основных силах, задействованных в строительстве; сжатия, растяжения и кручения. Мы также поможем вам понять, почему бетон армируется и как размещение арматуры меняет прочность стены.

Видеоролики этой серии созданы в качестве дополнения к руководствам по установке и техническим руководствам BuildBlock, которые можно бесплатно скачать на странице публикаций или приобрести в интернет-магазине BuildBlock. Вы можете просмотреть больше видео из этой серии в блоге BuildBlock или подписавшись на страницу BuildBlock на YouTube. Для более глубокого обучения вы можете пройти бесплатную онлайн-серию обучения установщиков ICF.

Стенограмма видео

В этом видео мы рассмотрим три основные силы, возникающие при строительстве: сжатие, растяжение и кручение. Мы также поможем вам понять, почему бетон армируется и как размещение арматуры меняет прочность стены.

Бетон и так крепок, так зачем его усиливать?

Конструкция должна быть спроектирована таким образом, чтобы выдерживать вероятные силы, с которыми она столкнется, и не должна слишком сильно прогибаться или разрушаться. Природа воздействует на конструкции такими силами, как снег, ветер и землетрясения, и прочная конструкция должна быть способна выдерживать эти нагрузки. Здания также должны выдерживать как постоянные, так и динамические нагрузки, которые относятся к весу самого здания и весу людей или хранимых материалов соответственно. Строительные нормы и правила или проектирование для конкретных площадок обычно устанавливают пределы для этих различных расчетных нагрузок.

Армирование бетона уменьшает растрескивание и усталость из-за напряжения и контролирует деформацию из-за неправильной нагрузки.

В строительстве есть некоторые базовые силы, которые необходимо усилить.

Во-первых, это сжатие, также известное как дробление. Сжатие можно увидеть в колоннах и стойках, составляющих вертикальные конструктивные элементы здания. Эти элементы сжимаются, когда они передают нагрузку с крыши или пола на фундамент, а затем на землю под ним.

Во-вторых, у нас напряжение. Думайте о напряжении как о расширении, натяжении или растяжении. Например, представьте стальной трос, прикрепленный к лебедке. По мере натяжения тросовой лебедки стальной трос натягивается сильнее. Как только будет достигнуто максимальное расчетное напряжение, трос будет полностью нагружен, и если добавить дополнительное натяжение, трос порвется.

В-третьих, Torsion. Думайте об этой силе как о разрыве или скручивании. Балка обычно несет горизонтальную нагрузку от перекрытий и крыш и передает ее на колонны и фундамент. Простая балка должна быть спроектирована таким образом, чтобы выдерживать как скручивающие, так и отрывающие движения.

Наконец, у нас есть сила сдвига, также известная как скольжение. Сдвиг можно проиллюстрировать, разорвав пакет с картофельными чипсами. Когда вы берете сумку и тянете ее в противоположных направлениях, сумка начинает рваться из-за разрушения при сдвиге.

Бетон обычно армируется с помощью арматуры, но можно использовать и другие продукты, такие как микроармирование Helix. Эти усиления могут быть размещены в разных местах по всей стене, чтобы обеспечить дополнительную прочность.

В подвальных помещениях с обратной засыпкой с одной стороны арматура обычно размещается на растянутой стороне стены. Это обеспечивает дополнительную прочность от давления засыпки на стену. Используйте BuildBlock Engineering, проектирование для конкретных площадок или местные правила, чтобы обеспечить адекватное и правильное размещение армирования.

При использовании выше уровня арматура обычно размещается в центре стен. Это делается потому, что центр стены должен противостоять ветру и сейсмическим силам, а эти силы могут колебаться в любом направлении.

Горизонтальная арматура в фундаменте должна быть правильно размещена до заливки основания или фундамента. Требуется использование арматурных стульев или других методов для обеспечения правильного расположения арматурных стержней. Вертикальные дюбели должны выступать за верхнюю часть фундамента не менее чем на 20–25 дюймов. Эта сумма может быть больше в зависимости от требований к кругу, а также от рейтингов сейсмической и ветровой нагрузки.

Поскольку стены ICF укладываются друг на друга, горизонтальная арматура должна быть размещена в указанных формах. Вертикальную арматуру следует размещать после полной укладки стены или перед укладкой последнего ряда, но всегда до заливки бетона.

При размещении арматуры вы будете использовать метод «нахлеста». Нахлест — это когда два куска арматурного стержня накладываются друг на друга, образуя непрерывную линию арматурного стержня. Существует два типа соединения внахлестку: контактное и бесконтактное.

Арматура бывает разной толщины в зависимости от диаметра в количестве 1/8 ^th дюйма. Арматурный стержень номер 4 равен 4 x 1/8 ^th дюйма или половины дюйма.

Чтобы сделать бетон прочным, арматура должна быть непрерывной. Более короткие куски арматуры могут быть соединены вместе по всей стене ICF. Контактное соединение внахлест — это когда арматура соприкасается и связывается вместе. Это можно связать проволокой или скрепить вместе с помощью держателя, такого как перепончатые пальцы в ICF.

При расчете необходимой величины нахлеста соединительной арматуры умножьте диаметр арматуры на 40. Например, если вы используете арматуру номер 5, вы возьмете 5/8 ^th или 0,625 и умножьте на 40.

Это дает вам в общей сложности 25 дюймов перекрытия каждый раз, когда арматурный стержень сращивается. При расчете соединения внахлестку в условиях высокой сейсмостойкости используйте ту же формулу, но умножьте на 48 вместо 40.

Бесконтактное соединение внахлестку происходит, когда арматурные стержни сближены, но не связаны друг с другом. Максимальное расстояние должно составлять 1/5 длины колена и не более 6 дюймов.

Перемычки BuildBlock контролируют движение арматуры во время заливки, и такая практика сращивания и соединения является обычной для стен ICF, где пальцы арматуры удерживают горизонтальную арматуру на месте. Арматура в стенах всегда должна быть заделана в бетон не менее чем на ¾ дюйма.

Наконец, обратите внимание на количество арматуры, необходимой для вашего проекта. Слишком большое количество арматуры или ослабленная арматура могут отрицательно сказаться как на заливке, так и на укреплении бетона.
