Вопрос 62. Арочные большепролетные конструкции. Их достоинства и недостатки. Нагрузки, действующие на арочные конструкции. Основы расчета и конструирования арочных конструкций. Арочные конструкции

Арки применяются в павильонах, крытых рынках, ангарах, спортивных залах и т.п.

По затрате металла арки оказываются значительно выгоднее, чем балочные и рамные системы. Кроме того арки просты в изготовлении и монтаже.

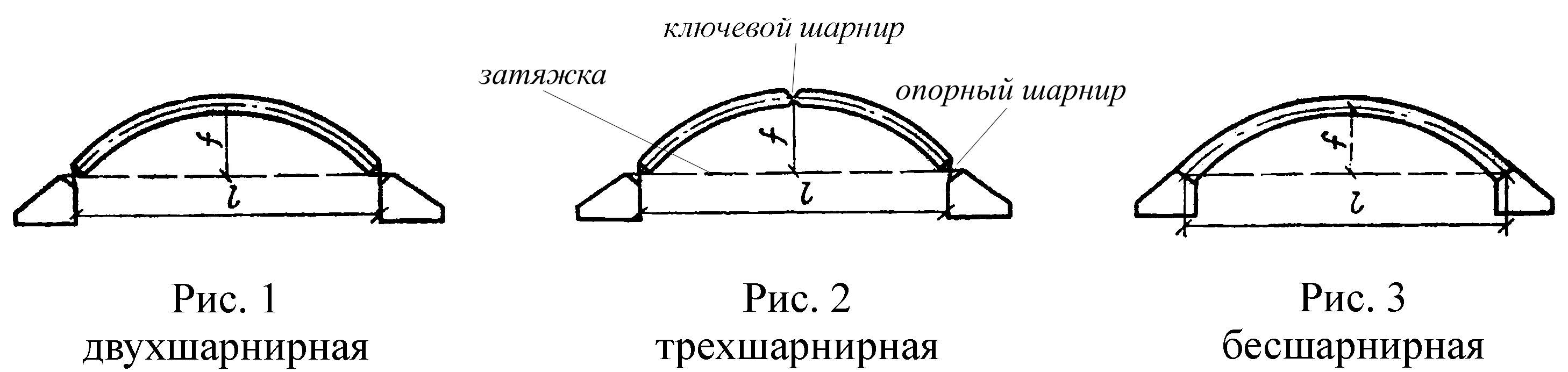

Двухшарнирные арки (рис.1) могут легко деформироваться вследствие свободного поворота в шарнирах, и, благодаря этому, в них не возникает существенное увеличение напряжений от температурных воздействий и осадок опор.

Трехшарнирные арки (рис.2) не имеют особых преимуществ по сравнению с двухшарнирными, поскольку их статическая определимость при достаточной деформативности арочных конструкций существенного значения не имеет.

Наличие ключевого шарнира усложняет конструкцию арок и устройство кровельного покрытия.

Бесшарнирные арки (рис. 3) имеют наиболее благоприятное распределение изгибающих моментов по пролету и поэтому оказываются самыми легкими; однако они требуют массивных опор и их приходится рассчитывать на температурные воздействия.

При наличии затяжки опоры воспринимают (в основном) вертикальные нагрузки и поэтому получаются более легкими.

Затяжка может одновременно использоваться для устройства подвесного потолка и для создания предварительного напряжения в арках.

Очертание арок выбирается близким к линии давления. При симметричной, равномерно распределенной по хорде арки нагрузке (в пологих арках ) наиболее выгодным является очертание арки по квадратной параболе. Параболу часто заменяют дугой окружности, что в пологих арках не приводит к существенному изменению усилий, но значительно упрощается проектирование и изготовление арок, поскольку при постоянной кривизне дуги достигается наибольшая стандартизация конструктивных элементов и узлов арки.

Для высоких арок с большим собственным весом целесообразно принимать очертание по цепной линии (катеноиду), Однако в высоких арках большие усилия вызывает ветровая нагрузка, которая может действовать с обеих сторон и давать две резко расходящиеся линии давления. В этом случае очертание арки целесообразно принимать по середине между двумя крайними линиями давления.

В многопролетных арках распоры смежных пролетов в значительной мере уравновешиваются, и средние опоры работают на изгиб только от односторонней временной вертикальной и ветровой нагрузок.

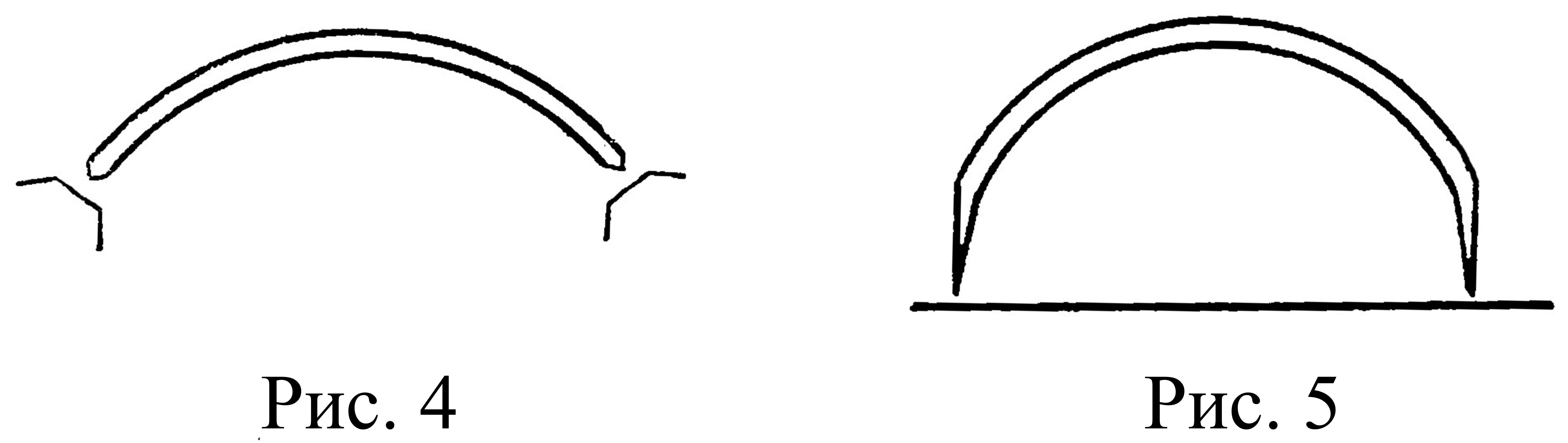

Двухшарнирные сплошные арки проектируют чаще всего с параллельными поясами (рис. 4)

Сквозные арки делают или с параллельными поясами или, при большой высоте арки, с переломом наружного пояса, который над опорами имеет вертикальные участки (Рис. 5) Около опор пояса арок сближаются и заканчиваются опорным устройством – шарниром.

Высоту сечения сплошных арок назначают в пределах (1/50÷1/80) пролета, сквозных – в пределах (1/30÷1/60) пролета. Возможность применения в арках небольшой высоты сечения объясняется малой величиной изгибающих моментов.

Сплошные арки проектируются сварными с сечением в виде широкополочного двутавра (как и в сплошных рамах), в пологих арках продольные силы велики, поэтому стенку поперечного сечения арки можно назначать большей толщины, чем в раме.

Сквозные арки проектируются аналогично легким фермам. Пояса их компонуются из двух уголков или из двух легких швеллеров.

При больших усилиях применяются двухстенчатые сечения. Если кривая давления не выходит за пределы высоты сечения, то оба пояса оказываются сжатыми и тогда особое внимание необходимо обратить на обеспечение устойчивости. Сечения элементов, поскольку поперечная сила мала, подбирают по гибкости из уголков или из небольших швеллеров. Криволинейное очертание сплошных арок усложняет их изготовление.

Сквозные арки в целях упрощения изготовления могут иметь ломаное очертание. В арках применяется также предварительное напряжение или регулирование усилий.

Одним из приемов рационального распределения усилий является принудительное смещение опорных узлов наружу после установки арки на опоры. При этом в нижнем поясе и раскосах арки возникает растягивающие напряжения, которые могут быть достаточными для погашения сжимающих напряжений от внешней нагрузки. В этом случае нижний пояс и решетка арки могут быть выполнены из стальных канатов, а верхний пояс – жестким.

Наиболее сложными конструктивными узлами в арках, так же как и в рамах, являются опорные и ключевые шарниры.

Опорные шарниры могут быть трех типов: плиточные, пятниковые и балансирные.

Плиточные шарниры имеют наиболее простую конструкцию. Применяются они при сравнительно небольших опорных давлениях и преимущественно при вертикальном положении примыкающей к шарниру части арки.

Пятниковые шарниры имеют специальное опорное гнездо – пятник, в который вставляется закругленная опорная часть арки. Пятник делают литым или сварным из листовой стали.

Балансирные шарниры применяют в тяжелых арках. Конструкция шарнира состоит из верхнего и нижнего балансиров, в гнезда которых укладывают плотно пригнанную цилиндрическую цапфу. Арку крепят к верхнему балансиру через плиту, которую приваривают к контуру опорного сечения арки и притягивают болтами к балансиру. Торцы опорных сечений арки обычно фрезеруют.

Для восприятия отрицательных реакций от действия ветра может появиться необходимость крепления легких и высоких арок к опорам анкерными болтами. Анкерные болты следует располагать по оси арки, чтобы они не мешали свободному повороту конструкции в опорных шарнирах, закрепляют анкеры в консолях, приваренных к стенке арки (см. плиточный шарнир).

В ключе арки также могут быть применены плиточные или балансирные шарниры (рис.7а, б), которые проектируются аналогично опорным. В ключе легких арок могут применяться листовые (рис.7в) или болтовые (рис.7г) шарниры.

Арочные конструкции рассчитывают на вертикальные (собственный вес, снег) и ветровые нагрузки

. Температурные воздействия для арок обычно несущественны. Вертикальные нагрузки относят к основным сочетаниям нагрузок, ветровые и температурные воздействия – к дополнительным, величина которых при определении расчетного усилия принимается с коэффициентом сочетания nc= 0,9.

Существенной нагрузкой для арочных конструкций является давление ветра. Ветровая нагрузка для арочных покрытий, не имеющих стен, принимается по упрощенной схеме.

Расчетный коэффициент обтекания имеет положительное значение только в первой четверти дуги арки с наветренной стороны; в средней части дуги коэффициент обтекания имеет max по абсолютной величине отрицательное значение (отсос) и в последней четверти величина его резко падает, сохраняя отрицательное значение.

Ветровое давление считается приложенным нормально к поверхности арочного покрытия. Отрицательные ветровые усилия в высоких арках при малом собственном весе арки могут вызвать отрицательные опорные реакции.

На величину ветрового давления существенное влияние оказывают открытые проемы. При открытых торцах арочных покрытий ветер направленный параллельно торцам, обтекает сооружение с двух сторон, и внутри образуется вакуум, увеличивающий положительное давление на арки и уменьшающий отсос.

Для покрытий, торцы которых могут быть открытыми (навесы, вокзальные перекрытия и т.п.) необходимо учитывать возможные комбинации трех видов ветровых нагрузок:

  1. бокового или торцового давления ветра на сооружение;

  2. вакуума, создаваемого вследствие отсоса воздуха из-под арочного покрытия;

  3. действия ветра внутри сооружения, который попадает под покрытие через широкие проемы и создает отрицательное давление.

Последние два вида нагрузок не нормированы и устанавливаются специальными техническими условиями для данного сооружения или на основе аэродинамических испытаний на моделях.

Конструкции арочных покрытий при расчете расчленяют на отдельные элементы (арки, прогоны и т.п.) и рассчитывают методами строительной механики (определяют

M, Q, N).

Сечения стержней сквозных арок подбирают так же, как сечения стержней ферм. Арка как криволинейный сжатый брус требует проверки устойчивости.

7. Виды деревянных арок и рам. Очертание. Пролеты. Назначение. Принципы расчета.

АРКИ:

Деревянные арки широко используют в качестве основных несущих конструкций зданий различного назначения. Их применяют в покрытиях промышленных, сельскохозяйственных и общественных зданий пролетом от 12 до 70 м. Применяют деревянные арки пролетом до 100 м и более.

Схемы деревянных арок:

а — арки без затяжек; б — арки с затяжками; в — сквозные арки; 1 — треугольная; 2 — пятиугольная; 3 — стрельчатая;

4 — сегментная.

По статической схеме арки разделяют на трехшарнирные и двухшарнирные без ключевого шарнира. По схеме опирания их делят на арки без затяжек, распор которых передается на опоры, и арки с затяжками, воспринимающими распор, который в данном случае на опоры не передается. По форме оси арки делят на треугольные из прямых полуарок, сегментные, оси которых располагаются на общей окружности, и стрельчатые, состоящие из полуарок, оси которых располагаются на двух окружностях, смыкающихся в ключе под углом. По конструкции они делятся на цельные, клееные и арки из ферм.

Арки без затяжек применяют в покрытиях помещений значительной высоты, как правило, без вертикальных стеновых ограждений, например в покрытиях складов сыпучих материалов, спортивных и зрелищных помещений. Арки с затяжками применяют в покрытиях общего типа в том же качестве, что балки и фермы, и опирают на несущие стены.

Арки из клееных элементов заводского изготовления имеют наиболее широкую область применения, поскольку их форма, размеры и несущая способность могут отвечать требованиям сооружения покрытий самого различного назначения, в том числе уникальных по своим размерам. Арки из цельных элементов построечного изготовления могут в ряде случаев найти эффективное применение, однако их форма, пролеты и несущая способность строго ограничены сортаментом лесоматериалов.

Дощатоклееные арки, склеенные из досок плашмя в условиях заводского изготовления. Элементы таких арок имеют прямоугольные сечения. Клееные арки могут иметь любую из указанных выше форм и применяются в покрытиях с пролетами от 12 до 60 м.

Треугольныеклееные арки имеют трехшарнирную схему и применяются в покрытиях пролетом до 24 м. Затяжки из арматурной или профильной стали. Отличаются простотой изготовления, не требуя гнутья досок при склеивании. Однако они требуют повышенного расхода древесины, поскольку в их поясах возникают значительные изгибающие моменты. Полуарки крепятся в узлах, как правило, с некоторым эксцентриситетом относительно их действительных осей.

Сегментныеклееные арки могут быть трехшарнирными и двухшарнирными схемы. Применение двухшарнирных арок целесообразно при малых пролетах, допускающих транспортирование поясов или арок целиком, а также при больших пролетах, когда необходимо иметь несколько монтажных жестких узлов по длине пояса и шарнир лишается монтажного значения. Применяются в покрытиях пролетом до 60 м и более. Затяжки арок больших пролетов проектируются, как правило, из профильной стали. В арках малых пролетов при­еняются затяжки из арматурной стали или из клеенной древесины.

Стрельчатыеклееные арки имеют трехшарнирную схему и сегментное очертание полуарок без затяжек в покрытиях пролетом до 50 м. Пятиугольные арки имеют те же параметры, что и стрельчатые.

Клеефанерныеарки имеют перспективы применения в легких покрытиях. Они имеют треугольную форму и состоят из коробчатых клеефанерных полуарок. Такие арки имеют малую массу и позволяют получать существенную экономию древесины.

Арки из цельных элементов могут быть только треугольной формы. Они в большинстве случаев имеют затяжки и изготовляются в построечных условиях из бревен, брусьев или толстых досок. Их размеры и несущая способность, ограниченные сортаментом лесоматериалов и поэтому они имеют пролеты не более 12 м и ставятся в покрытия с шагом до 3 м

Арки на податливых соединениях имеют треугольную форму. Их образуют полуарки из брусчатых балок на податливых соединениях — деревянных вкладышах, в большинстве случаев — дубовых пластинках.

Сквозные арки без затяжек и с затяжками находили применение в большепролетных покрытиях. Такие арки являются трудоемкими в изготовлении, требуют закрепления сжатых нижних поясов от потери устойчивости и в настоящее время почти не применяются.

Статический расчет деревянных арок производят общими методами строительной механики, как статически определимых трехшарнирных систем

Арочные конструкции из дерева !

Деревянные арки широко используют в качестве основных несущих конструкций зданий различного назначения. Их применяют в покрытиях промышленных, сельскохозяйственных и общественных зданий пролетом от 12 до 70 м. Применяют деревянные арки пролетом до 100 м и более.

Схемы деревянных арок:

а — арки без затяжек; б — арки с затяжками; в — сквозные арки; 1 — треугольная; 2 — пятиугольная; 3 — стрельчатая; 4 — сегментная.

По статической схеме арки разделяют на трехшарнирные и двухшарнирные без ключевого шарнира. По схеме опирания их делят на арки без затяжек, распор которых передается на опоры, и арки с затяжками, воспринимающими распор, который в данном случае на опоры не передается. По форме оси арки делят на треугольные из прямых полуарок, сегментные, оси которых располагаются на общей окружности, и стрельчатые, состоящие из полуарок, оси которых располагаются на двух окружностях, смыкающихся в ключе под углом. По конструкции они делятся на цельные, клееные и арки из ферм.

Арки без затяжек применяют в покрытиях помещений значительной высоты, как правило, без вертикальных стеновых ограждений, например в покрытиях складов сыпучих материалов, спортивных и зрелищных помещений. Арки с затяжками применяют в покрытиях общего типа в том же качестве, что балки и фермы, и опирают на несущие стены.

Арки из клееных элементов заводского изготовления имеют наиболее широкую область применения, поскольку их форма, размеры и несущая способность могут отвечать требованиям сооружения покрытий самого различного назначения, в том числе уникальных по своим размерам. Арки из цельных элементов построечного изготовления могут в ряде случаев найти эффективное применение, однако их форма, пролеты и несущая способность строго ограничены сортаментом лесоматериалов.

Дощатоклееные арки, склеенные из досок плашмя в условиях заводского изготовления. Элементы таких арок имеют прямоугольные сечения. Клееные арки могут иметь любую из указанных выше форм и применяются в покрытиях с пролетами от 12 до 60 м.

Треугольныеклееные арки имеют трехшарнирную схему и применяются в покрытиях пролетом до 24 м. Затяжки из арматурной или профильной стали. Отличаются простотой изготовления, не требуя гнутья досок при склеивании. Однако они требуют повышенного расхода древесины, поскольку в их поясах возникают значительные изгибающие моменты. Полуарки крепятся в узлах, как правило, с некоторым эксцентриситетом относительно их действительных осей.

Сегментныеклееные арки могут быть трехшарнирными и двухшарнирными схемы. Применение двухшарнирных арок целесообразно при малых пролетах, допускающих транспортирование поясов или арок целиком, а также при больших пролетах, когда необходимо иметь несколько монтажных жестких узлов по длине пояса и шарнир лишается монтажного значения. Применяются в покрытиях пролетом до 60 м и более. Затяжки арок больших пролетов проектируются, как правило, из профильной стали. В арках малых пролетов при­еняются затяжки из арматурной стали или из клеенной древесины.

Стрельчатыеклееные арки имеют трехшарнирную схему и сегментное очертание полуарок без затяжек в покрытиях пролетом до 50 м. Пятиугольные арки имеют те же параметры, что и стрельчатые.

Клеефанерныеарки имеют перспективы применения в легких покрытиях. Они имеют треугольную форму и состоят из коробчатых клеефанерных полуарок. Такие арки имеют малую массу и позволяют получать существенную экономию древесины.

Арки из цельных элементов могут быть только треугольной формы. Они в большинстве случаев имеют затяжки и изготовляются в построечных условиях из бревен, брусьев или толстых досок. Их размеры и несущая способность, ограниченные сортаментом лесоматериалов и поэтому они имеют пролеты не более 12 м и ставятся в покрытия с шагом до 3 м

Арки на податливых соединениях имеют треугольную форму. Их образуют полуарки из брусчатых балок на податливых соединениях — деревянных вкладышах, в большинстве случаев — дубовых пластинках.

Сквозные арки без затяжек и с затяжками находили применение в большепролетных покрытиях. Такие арки являются трудоемкими в изготовлении, требуют закрепления сжатых нижних поясов от потери устойчивости и в настоящее время почти не применяются.

Статический расчет деревянных арок производят общими методами строительной механики, как статически определимых трехшарнирных систем

Владельцы небольших квартир предпочитают не закрывать открытые проёмы дверью, а украшать их арочными конструкциями. За счёт этого визуально увеличивается пространство, интерьер комнаты становится значительно изящнее и осуществляется объединение двух помещений в одно.

Можно воспользоваться готовыми арочными конструкциями, которые продаются в строительных магазинах и представляют из себя набор деталей, а можно собрать арку собственными руками, предварительно заготовив необходимые материалы.

Как же изготовить изящные элементы? Посмотрите фото арки своими руками. Список технологий и применяемых материалов — огромен – фантазируйте!

Установка арки в квартире

У себя дома можно не прибегая к помощи строительной бригады и инженерных навыков установить невероятной красоты арку. Достаточно выбрать понравившуюся арочную конструкцию и материал с инструментом, чтобы её изготовить. Если следовать инструкции ниже, то можно избежать наиболее частых ошибок, которые совершают новички.

Сами структуры арок в строительной отрасли обычно играют роль опорных элементов при сооружении потолков и стен. В нашем примере дверные проёмы не являются несущими конструкциями. Для первого случая материалы берут, учитывая серьёзную нагрузку на стены, декоративные арочные конструкции должны выдерживать только свой собственный вес.

Дверная арка в квартире заменяет дверь, её устанавливают на то же самое место, что и подвижную конструкцию. Это будущий элемент дизайнерского оформления.

Идеи арок своими руками многообразны, самые простые мы опишем в нашей статье. Изготовить арку можно с помощью бруса 2-3 см сечением или легкого профиля. Данная конструкция в любом исполнении будет прекрасно удерживать вес отделки. Главное, надёжно закрепить все элементы на стене, чтобы красивый декор не посыпался спустя пару-тройку дней.

Обратите внимание! Декоративная арка больше играет дизайнерскую функцию в квартирах, она не является поддержкой основных конструкций. Основная нагрузка в подобной ситуации на стены из бетона и перемычках.

Существует огромный выбор арочных форм и дизайнерских решений, каждая из которых подбирается под конкретных случай.

Представленная выше в качестве наглядного примера арка имеет форму полукруга правильной формы. В последнем случае проход со строгими очертаниями прямоугольника. Дальше идут промежуточные варианты арочных конструкций.

Есть и масса других примеров, где используется только одна опора или изогнутые стойки. Внешний вид дверной арки напрямую зависит от выбранного дизайна помещения.

Следует учесть размеры проемов, высоту потолков и некоторые возможные особенности планировки помещения. У кого-то дома в классическом ретро-стиле будет прекрасно вписываться элегантная арка с полукруглой формой, у других в модернистском — прямоугольной портальной формы.

На эти вещи влияет вкусовые изыски хозяев и дизайнерские особенности квартиры. Кто-то и вовсе выбирает конусообразные арки.

Советы дизайнеров

Выбрав классику, обратите внимание, чтобы потолки в квартире были высокими и имели высоту не менее 3-х метров. Если у Вас типовая панельная квартира с низким потолком, воспользуйтесь арочной системой «модерн».

Широкие стойки модели «романтика» прекрасно будут дополнять арку проёма с широкими стойками. Модель арки «портал» подходит для интерьера с чётко преобладающими прямыми формами. Этот вариант идеальный выбор для бревенчатых домов.

Делаем арку своими руками

Изготовить изящную арку можно быстро с помощью пластика и ламинированных элементов, пошаговая инструкция как сделать арку представлена дальше. Они обрезаются до нужных размеров в высоту, а потом крепятся по инструкции в нужных местах. Это стандартные варианты, которые делаются по единому шаблону, ими ничем не удивить покупателя, да и цена не всегда заманчивая. Да и подобрать модель необходимого размера под Ваш проём иногда весьма проблематично.

Чтобы изготовить элементы конструкции арки, нужны будут следующие материалы: плиты двп, гипсокартонные плиты и фанера. Как сделать арку своими руками? Если Вы смотрели как профессиональные строители работают с гипсокартонными плитами, то наверняка догадались, что их лучше всего выбирать для обшивки. Их можно после монтажа отделать различными материалами. В свою очередь, у тонкой фанеры есть один большой плюс — она легко сгибается.

Каркас арки изготавливают из бруска сечением 20 х 20 мм (30 х 30 мм) или металлического профиля.

Как правильно сделать арку в проеме?

Яркой и вызывающей будет арка сделанная из красного кирпича, бетона или газобетонных блоков. Красный кирпич можно использовать без отделочных материалов. Такая арка будет подчёркивать солидность и материальную обеспеченность её владельца.

Прекрасно подойдёт для современного дизайна помещений. Вес подобной конструкции весьма большой и в старых квартирах сооружать подобное не рекомендуется, большая нагрузка на стены.

Металлоконструкции сложной формы следует оставить для работы профессиональным конструкторам и инженером. С металлом сложно и хлопотно работать, эти проекты весьма сложны в своей реализации и под них заранее подготавливаются инженерные документации.

Профиль и гипсокартон – самые простые и доступные вещи, позволяющие изготавливать конструкции любой формы и стиля.

Арка из дерева

Не каждому человеку нравится сосна, но для отделочных работ может использоваться любой другой благородный древесный материал: дуб, ясень и прочие. Красивые арки в интерьере дополнят изящную классическую деревянную мебель.

Вообще, работать с любым деревом без опыта очень сложно. Лучше все работы доверить профессиональным строителям. Ориентируйтесь на собственные возможности и опыт.

Проём арочной конструкции из дерева создаётся путём сборки множества небольших фрагментов. С помощью прессования делают круглые элементы, потом их же склеивают или скручивают между собой. На этом этапе потребуется много инструментов и времени.

Межкомнатные арки сильно преображают помещение, делают его визуально просторнее. Оформление проема в стене можно выполнить различными материалами, одним из доступных вариантов является дерево. Нельзя сказать, что делать деревянные арки самостоятельно легко. В любом случае их всегда можно заказать, а после установить своими руками.

Преимущество арочных конструкций

Аркой называют перекрытие между опорами или в проеме стены. Дугообразная форма помогает лучше выдерживать нагрузку сверху. Арки появились почти 4 тысячи лет назад на Ближнем Востоке, были широко распространены в Риме. В архитектуре христианских храмов они играют одну из ведущих ролей.

В наше время арки, в том числе деревянные, в квартирах и на дачах применяют по нескольким причинам:

  • они дают возможность изменить планировку;
  • визуально расширяют пространство;
  • скрывают некоторые недостатки строения;
  • дают возможность не устанавливать двери.

Удачно подобранная межкомнатная арка из дерева способна преобразить помещение, сделать его красивее, элегантнее.

Как правильно выбрать форму

Выбирая деревянную арку, надо учитывать цветовое оформление комнаты, расцветку напольного покрытия, обоев, дизайн мебели. Если не удается подобрать арку в цвет, то выбирают контрастное решение. Хорошо смотрятся светлые обои и более темное дерево арочной конструкции.

Особое значение имеет и форма проема в стене. Классический вариант – округлые линии. Он подойдет для любого помещения. Если проем высотой 2,5 м или больше, то стоит выбирать именно такой вариант. Радиус закругления равен половине ширины проема.

Эллипс можно выбрать, если потолки низкие и нет возможности построить широкую арку. Название «Романтика» имеют арки, верхняя часть которых прямая, а углы закругляются. Тоже идеально подходит для низких потолков и проемов, поскольку не забирает лишнюю площадь.

Деревянную арку типа «Портал» можно легко вмонтировать в проем, так как она имеет прямоугольную форму. Если дерево украсить резьбой, то такая конструкция смотрится ничуть не хуже дугообразной. П-образную форму можно использовать для офисных помещений, кабинетов, комнат, оформленных в строгом стиле.

Деревянные тонкие арки наподобие коромысла подходят для широких проемов. Их устанавливают в комнатах в скандинавском стиле или кантри.

Арка может повторять форму двери, в этом случае она называется фрамугой. Стиль модерн отличается более строгими, но тем не менее плавными формами. Можно также остановить выбор на трапеции, которую выполнить из дерева и установить в дверной проем проще, чем круглую конструкцию. Она подойдет для дачи или для помещения, оформленного в деловом стиле.

Характеристики некоторых материалов

При выборе древесины обращают внимание на цвет, фактуру, долговечность и стоимость материала.

Наиболее долговечным и устойчивым к сырости считается дуб, но цена его высока. Самая доступная по стоимости – сосна.

Для строительства применяют тонкие плиты МДФ, которые гнут. Качественная отделка такого материала создаст полное впечатление натурального дерева. Вместе с тем конструкция прослужит достаточно долго.

Делают арки из ДСП, оклеивая их декоративной пленкой. Недорогой материал можно отделать шпоном дерева. В этом случае будет иллюзия натуральной древесины и мало кто почувствует разницу.

Размеры арки

Рассмотрим в качестве примера, как сделать классическую деревянную арку своими руками. Если ширина проема в стене будет 1,5 м, то радиус изгиба должен составлять 75 см. Толщину можно сделать 16 см, расстояние от пола до самой высокой точки проема (высота) будет составлять 2,3 м. Этого вполне достаточно, чтобы прошел высокий человек.

Деревянная дуга собирается из множества деталей, так как обеспечить изгиб можно лишь таким способом, если речь идет о цельном дереве.

Обратите внимание! Чем больше изгиб, тем сложнее изготовить арку.

В случае если надо заказать арку у мастера или в специализирующейся компании, точно измеряют все параметры проема, в том числе глубину арки, которая зависит от толщины стен.

Последовательность работ

Вначале надо выполнить разметку, то есть начертить арку, чтобы точно представлять, как она будет выглядеть.

Важно! Расстояние от высшей точки арки до потолка должно быть не менее 30 см.

Далее изготавливают шаблон верхней дуги арки. Шаблон поможет точно выдержать форму изделия. Для этого на листе толстой фанеры или ДВП надо начертить две полуокружности с одним центром. Меньший радиус будет равняться 75 см, а больший 75+4 =79 см, так как 4 см – это ширина перемычки. Выпиливают шаблон электролобзиком, затем его края шлифуют. Если выбрана арка в форме эллипса, то, соответственно, надо выпилить такую фигуру.

Набирают арку по шаблону из деревянных брусков или тонких пластинок – ламелей. Вариантов набора существует несколько. Все зависит от того, какой именно основной материал есть в наличии.

Можно выпилить части из бруса. В этом случае разделяют арку на три части: верхнюю и две боковые. Это позволяет обеспечить плавный переход на изгибе. В процессе вырезания оставляют небольшие припуски на элементы крепления и дальнейшее обтачивание (выравнивание). Для крепления можно использовать микрошип, который вытачивают с помощью специальной фрезы.

Шипы промазывают столярным клеем, собирают все части вместе, сжимают струбцинами и оставляют сохнуть. После прочного склеивания фрезеруют поверхность и шлифуют, удаляя все неровности. Создается впечатление, что дуга выполнена из единого куска дерева, хотя на самом деле арка всегда набирается частями.

Если используются тонкие бруски или ламели, то их накладывают рядами и с небольшим перекрытием в последующем ряду. Такое строение обеспечит прочность конструкции, она не будет коробиться, растрескиваться.

В некоторых случаях детали арки притягивают металлическими креплениями, прикручивают саморезами. Получается очень прочная дуга. К ней уже прикрепляют вертикальные стойки, чтобы образовалась целостная конструкция.

Когда арка собрана, ее необходимо отшлифовать, чтобы не было видно мест стыка и других неровностей. Деревянную поверхность покрывают морилкой и лакируют. Оттенок выбирают в зависимости от собственных предпочтений.

Один из вариантов изготовления

Доску, из которой выпиливаются брусочки, надо подготовить. Если используется необрезная доска, то срезают обзол циркулярной пилой, затем прогоняют на рейсмусовом станке, чтобы выровнять, и только после этого нарезают на бруски толщиной 3 см.

В гипсокартоне вырезают дугу, которая на 1 см меньше дуги арки. Подготавливают 2 таких детали и соединяют их деревянными планками на саморезах. Получается шаблон верхней части арки. Его ширина должна равняться глубине проема.

Деревянные заготовки нарезают на маленькие бруски такой ширины, чтобы они ложились в шаблон, заполняли его и образовывали ровную дугообразную поверхность. Брусочки промазывают клеем и укладывают в шаблон, гипсокартон их с боков поддерживает. Надо уложить два таких ряда, чтобы нарастить толщину. После этого делают отдельно арочный наличник из кусков доски, выравнивают его, зачищают, приклеивают к дуге из брусков. Поручают верхнюю часть арки.

Установка

Перед установкой межкомнатной арки готовят проход, чтобы вся конструкция в него поместилась, шпаклюют стены. Установку начинают сверху, независимо от того, из дерева сделана арка или из МДФ.

Если свод состоит из нескольких частей, то их собирают и склеивают. Фиксируют к стене с помощью жидких гвоздей или монтажной пены. Если есть деревянные балки, то прибивают к ним.

После закрепления свода устанавливают вертикальные элементы. Подгоняют при необходимости по высоте, ширине. Если требуется наличник, то его можно выпилить из доски. Иногда наличник делают из двух частей, соединяя их, а стык декорируя накладкой.

Можно сделать арку из гипсокартона, установив его на каркас из алюминиевых профилей, и украсить деревянным наличником. Это самый простой вариант, но цельное дерево смотрится богаче и красивее.

Арочные металлические конструкции, арки, проектирование, изготовление

Конструкции с криволинейными арочными формами дают значительные возможности для достижения архитектурной выразительности, особенно в случае, если стены и кровля объединены единым конструктивным решением, которое позволяет устранить визуальную границу перехода между ними. Кроме эстетической привлекательности, арочная форма позволяет максимально использовать все полезное внутреннее пространство, минимизируя разницу между функциональным и строительным объемом здания. Малая строительная высота и визуальная «легкость» арок позволяет не только придавать архитектурно выразительный внешний вид зданиям, но и обеспечить внутреннее естественное освещение на необходимом уровне.

Арочные конструкции это несущие системы стальных конструкций быстровозводимых зданий, активные по поверхности.

Арки представляют собой несущие конструкции положительной кривизны, взаимодействующие с внешним силовым потоком всей своей поверхностью. Арочные конструкции классифицируют в основном по их абрису, статической схеме и способу восприятия распора.

Классификация арочных конструкций

По абрису главный тип арочных конструкций – параболические, но также они могут иметь форму части окружности, переменный радиус кривизны или даже форму цепной линии, состоящей из множественных сопряженных линейных элементов. Благодаря этому арочные конструкции позволяют достичь высокой архитектурной выразительности с прозрачной демонстрацией конструктивного принципа работы и широко применяются в различных типах быстровозводимых зданий. С точки зрения конструктивной схемы аналогично рамам выделяют двух-, трех- и бесшарнирные арочные конструкции. Фактически арки получаются из криволинейных балок путем закрепления обеих опор в неподвижные и вспарушивания продольной оси. Из-за этого в арках возникают распорные усилия. Передача распора возможна на фундаменты или колонны-контрфорсы, а также на иные примыкающие конструкции, способные его воспринять.

Альтернативой является применение затяжек, которые, работая на растяжение, замыкают усилия внутри арочной конструкции, но значительно увеличивают строительную высоту. Одним из решений, позволяющих избежать этого, является пропуск затяжек в железобетонных коробах в подпольном пространстве ниже функционального объема конструкции, однако следует помнить, что такое решение требует специальных конструктивных мер, допускающих ревизию канатов затяжек, и ограничивает нагрузки на пол.

Особенности проектирования арочных конструкций

В арочных конструкциях действуют как преобладающие сжимающие, так и поперечные усилия, а кроме того изгибающие моменты. Поэтому арки рассчитывают по предельным состояниям первой группы на прочность при изгибе и сжатии с изгибом, устойчивость в своей плоскости и из плоскости. Отдельные сварные элементы сплошностенчатых арок из листов требуют также проверки местной устойчивости. Арочные конструкции в основном имеют значительную жесткость, однако для пологих арок покрытий быстровозводимых зданий уделяется особое внимание к вертикальным перемещениям, так как они могут приводить к изменению расчетной схемы и непредвиденному «прощелкиванию» арки вниз. Сплошностенчатые арки выполняются из прокатных двутавровых профилей или элементов трубчатого замкнутого сечения путем гибки в разогретом состоянии на заводе. Поскольку при изгибе элемент подвергается пластическим деформациям, радиус гиба технологически ограничен, и такой способ изготовления арок не годится для профилей большого сечения.

В таблице приведены рекомендуемые минимальные радиусы изгиба для некоторых профилей относительно их главных осей. Ограничения радиусов накладываются конструктивными и технологическими возможностями. Следует помнить, что в рамках одного типоразмера некоторые более толстостенные профили могут иметь меньший радиус изгиба по сравнению с тонкостенными. Также при конструктивной или архитектурной необходимости, выгибание элементов может быть с переменным радиусом.

Изгиб, как правило, осуществляют путем холодной гибки, при которой элемент пропускается через стан из роликовых катков. Катки имеют специальную конструкцию и расположение, соответствующее обрабатываемому профилю. Они обеспечивают настраиваемый радиус изгиба и не допускают потери местной устойчивости элементов сечения. Толстостенные и массивные профили могут быть предварительно подвергнуты локальному индукционному нагреву для обеспечения более плавных и точных контуров изгиба. Следует иметь в виду, что в местах изгиба остаются напряжения, и сталь профилей самоупрочняется, выбирая площадку текучести – получается так называемый наклеп. Это приводит к ухудшению работы элементов и повышению риска растрескивания при организации сварных узлов.

Для элементов из стали повышенной прочности или ответственного назначения в системе каркаса здания радиус гибки изменяют в сторону увеличения. Чтобы получить арочные профили большего сечения, их разбивают на прямолинейные участки, которые свариваются между собой. Еще более эффективным способом может быть изготовление стенок сварных профилей путем фигурного вырезания из листа стали. Полки при этом все равно подвергаются изгибу перед приваркой в цельное сечение, однако это технологически приемлемо из-за их малого сопротивления изгибу. Сквозные арки имеют решетчатую конструкцию или могут быть организованы с помощью перфорированных профилей. Также арочными могут быть сплошные, континуальные конструкции, которые организовывают из металлических профилированных листов. Как было указано выше, конструктивной особенностью арочных конструкций является наличие наружных горизонтальных усилий распора. При восприятии распорных усилий при помощи затяжек последние выполняются из прокатных стальных элементов либо канатов и требуют обязательного предварительного натяжения для выбирания начальных провисаний и включения в работу. Поэтому арочные конструкции с затяжкой применяются, как правило, при пролетах не более 20 м.

На рис. показаны примеры арочных покрытий над новыми и существующими зданиями, что позволяет легко организовывать атриумы и пассажи. Усилия распора при этом воспринимают каркасы быстровозводимых зданий, работающие как пространственные опоры.

Следует помнить, что если опирание арок происходит на существующие здания, может понадобится усиление их каркаса.

Арочные конструкции как конструктивный инструмент архитектурной формы

Одним из современных примеров, показывающих характерную эффективность использования арок с затяжкой, служит 10-этажное здание Broadgate (г. Лондон), в котором расположен вход станции метро Liverpool Street. Необходимость обеспечения максимального пространства для пассажиропотока привела к отказу от колонн во входной группе здания, из-за чего был применен арочный аутригер с нижней контурной балкой в виде затяжки и V-образной подвеской. Колонны крепятся к арке в точках пересечения, обеспечивая передачу усилий и раскрепление арки из плоскости. На рис. показан более простой пример применения параболических арок в качестве основных несущих конструкций пожарной части. Шаг арок в каркасе подобран с учетом технологических требований, чтобы обеспечить беспрепятственный заезд пожарных машин.

25. Арочные покрытия больших пролетов. Особенности конструирования и расчет

Типы арок и компоновка арочных покрытий.

Арочные системы становятся существенно экономичнее рамных, начиная с пролетов 80 м и более.

В большепролетных покрытиях чаще всего встречаются однопролетные арки. По статической схеме они могут быть трехшарнирными, двухшарнирными и бесшарнирными (рис. 18.13).

Трехшарнирные арки в силу статической определимости нечувствительны к перемещениям опор и температурным изменениям. Однако наличие конь­кового шарнира усложняет конструкцию арки и требует выполнения мероп­риятий, обеспечивающих герметичность кровли над шарниром, без стеснения взаимного поворота полуарок. Трехшарнирные арки по сравнению с другими типами наиболее деформативны и имеют повышенный расход металла.

Бесшарнирные арки обладают в определенном смысле противоположными качествами. Это трижды статически неопределимая система, максимально реагирующая на перемещения опор и изменение температуры и требующая массивных фундаментов для восприятия опорных моментов. С другой сто­роны, бесшарнирные арки обладают наибольшей жесткостью и наилучшим распределением изгибающих моментов по длине, что обеспечивает снижение расхода металла на арку. Однако это не всегда приводит к общей экономии из-за повышенной стоимости фундаментов, особенно при слабых грунтах. Отсутствие конькового шарнира упрощает и делает более надежной конст­рукцию кровли.

В двухшарнирной арке достоинства и недостатки двух предыдущих систем сглажены. Она менее чувствительна к осадкам опор и изменениям температуры по сравнению с бесшарнирной в силу однажды статической неопре­делимости, более экономична по сравнению с трехшарнирной аркой, не имеет проблем, связанных с коньковым шарниром, а фундаменты не испы­тывают влияния опорных моментов. Поэтому двухшарнирные арки получили наибольшее распространение на практике.

Конструктивные особенности арок.

Решетка арок относительно слабо нагружена. Элементы ее компонуются либо из уголков, либо из небольших швеллеров. Часто они подбираются по предельной гибкости, что стимулирует уменьшение высоты сечения арки. Наиболее рациональная форма решетки — треугольная со стойками или без них (рис. 18.22, а). Оптимальный угол наклона раскосов решетки относительно пояса равен приблизительно 45°, что обеспечивает компактное решение узлов сквозной арки.

Прогоны покрытия можно ставить вертикально (рис. 18.22, б). В этом случае решетка арки компонуется по раскосной схеме. Она менее удобна при изготовлении арок, так как все элементы ее будут иметь разную длину.

Главные прогоны кроме своего основного назначения — поддержание кровли — выполняют другую функцию — обеспечение общей устойчивости плоских арок из своей плоскости. Для этого прогоны должны быть закреп­лены в узлах пространственных блоков, образованных поперечными гори­зонтальными связями.

Опорные шарниры могут быть трех типов: плиточные, пятниковые и балансирные. Сквозные арки около опоры, как правило, переходят в сплошное сечение, поэтому опорные шарниры в сплошных и сквозных арках имеют одинаковую конструкцию.

Особенности расчета арок. Расчет нагрузок. При расчете арок учитываются постоянные (собственный вес арок, прогонов, связей, элементов покрытия) и временные (снег, ветер, технологическое оборудование и др.) нагрузки. При подсчете вертикальных нагрузок (собственный вес, снег) следует учитывать переменный угол наклона касательной к арке относительно горизонтали.

Для снеговой нагрузки следует также учитывать неравномерность ее распределения на поверхности криволинейного покрытия (СНиП 2.01.07—85. Нагрузки и воздействия).

Наибольший интерес представляет ветровая нагрузка на арочное покры­тие. В нормах характер ее распределения определяется аэродинамическим коэффициентом, знак и величина которого существенно зависят от кон­фигурации и соотношений размеров здания. При расчете арочного покрытия необходимо рассмотреть все воз­можные варианты ветрового воздействия.

Определение усилий и проверка общей устойчивости. При определении усилий в элементах арочного покрытия (арки, прогоны и т.п.) их обычно рассматривают как стержневые элементы и применяют известные методы строительной механики. Усилия в поясах сквозных арок Nn можно определить по упрощенной формуле:

а – расстояние от ц.т. сечения до противоположного пояса; h – расстояние между ц.т. поясов; N и М – нормальная сила и изгибающий момент.

Усилия в элементах решетки определяются по формуле:

При мощных поясах арки и относительно слабой решетке со стойками в раскосах возникают дополнительные усилия от обжатия поясов:

Nср, Аср – средние усилие и площадь поперечного сечения; Ар – площадь поперечного сечения раскоса.

Арка как сжато-изогнутый стержень может потерять устойчивость в пло­скости действия момента и из плоскости. В первом случае она рассматри­вается как криволинейный стержень, закрепленный на концах. Критическая сжимающая сила в первом приближении может быть определена по формуле типа Эйлера:

TI – жесткость арки в плоскости действия момента; s – длина полуарки; μ – к-т приведения расчетной длины.

Закрепление арки против поте­ри устойчивости из плоскости обеспечивается системой связей, распорок, прогонов покрытия, которые определяют ее расчетную длину. Практически устойчивость в этом направлении будет обеспечена, если расчетная длина не будет превы­шать 16 ширин пояса. В особо от­ветственных случаях проверку арки из плоскости можно осуществить по формуле, аналогичной.

Расчет опорных шарниров.

Опорное давление в балансирных опорах передается через плотно пригнанные поверхности балансира и цапфы. При этом распределение контактных напряжений весьма неравномерное. Балансир рассчитывают на изгиб как консоль. На практике обычно размеры балансира задают конструктивно и делают проверку его несущей способности.

Рациональная форма лёгких арочных конструкций



В статье проводится обзор научной литературы в области арочных конструкций. Рассматриваются существующие конструктивные решения универсальных промышленных арочных сооружений.

Ключевые слова: проектирование, арка, легкие арочные конструкции, ЛСТК, рациональное очертание арок

На сегодняшний день в России большое количество объектов производственного сектора, представляет собой переоборудованные заводские помещения, которые ранее остались невостребованными вследствие снижения объемов промышленного производств (рис. 1).

Картинки по запросу старые промышленные зданияКартинки по запросу старые промышленные здания

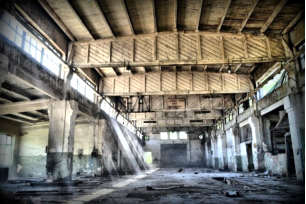

Рис. 1.Невостребованные заводские помещения

Техническое состояние таких объектов зачастую не соответствует современным нормативным требованиям и потребностям эксплуатирующих организаций. В связи с меняющейся экономической ситуацией в стране и с переходом в ряде отраслей к импортозамещению появилась необходимость возведения большого количества промышленных объектов различного назначения.

Существует проблема, связанная с необходимостью разработки конструктивных решений, для быстрого, экономически выгодного и качественного повышения темпа промышленного производства.

Арочные конструкции из лёгких стальных тонкостенных профилей

Для того чтобы сооружение отвечало требованиям экономичности при проектировании необходимо применять рациональное очертание и эффективные типы профилей металлических конструкций.

Хорошими показателями по стоимости и расходу стали в сегменте лёгких универсальных промышленных зданий обладают арочные конструкции из тонкостенных холодногнутых профилей (Рис. 2).

Картинки по запросу старые промышленные здания

Рис. 2. Арочный ангар с применением ЛСТК

Тонкостенные конструкции хорошо зарекомендовали себя в строительстве малоэтажных жилых и гражданских, а также универсальных производственных объектов [1, 2].

ЛСТК — Лёгкие стальные тонкостенные конструкции из тонкой (до 3 мм) оцинкованной стали повышенной прочности (рис. 3,4).

Картинки по запросу старые промышленные здания

Рис. 3. Холодногнутые профили обычной жёсткости

Картинки по запросу старые промышленные здания

Рис. 4. Холодногнутые профили повышенной жёсткости

К легким металлическим конструкциям относится целый класс стальных тонкостенных профилированных настилов (рис. 5).

Картинки по запросу старые промышленные здания

Рис. 5. Сечение стального профилированного настила

Также в качестве несущих элементов применяются термопрофили с перфорацией стенок. Перфорация значительно снижает потери тепла из-за удлинения мостика холода (рис. 6).

Картинки по запросу старые промышленные здания

Рис. 6. Термопрофиль с прорезанными в шахматном порядке отверстиями

Использование ЛСТК, в сравнении с другими конструкциями, имеет ряд достоинств:

– Экономичность;

– В силу своей небольшой массы каркасы из ЛСТК не требуют массивных фундаментов;

– Для монтажа лёгких стальных тонкостенных профилей не требуется грузоподъёмное оборудование;

– Высокая скорость сборки;

– Низкая теплопроводность ЛСТ термопрофилей;

– Всесезонный монтаж.

Однако столь важное свойство, как легкость может заметно сказаться на несущей способности конструкции. Поэтому легкие стальные тонкостенные конструкции перед их внедрением в строительство должны быть подвергнуты тщательному анализу по несущей способности [3].

Также имеются и недостатки у данного типа профилей:

– Несмотря на активное распространение ЛСТК в России, на сегодняшний день отсутствует нормативная база по расчёту и проектированию этих конструкций;

– Предвзятое отношение у заказчика, из-за небольшой толщины металла профилей ЛСТК и кажущейся низкой несущей способности;

– Недолговечность (не более 100 лет).

Развитие теоретических положений рационального очертания арочных конструкций

Арка (arcus по-латыни — дуга, изгиб) — это дугообразное перекрытие проема в стене или пролета между двумя опорами [4].

История арок насчитывает уже более двадцати пяти веков. Несмотря на широкое применение арок и различных сводов, в то время не существовало теории их расчёта. Ещё римляне применяли каменные своды для перекрытий зданий и мостов. Долговечность сооружений достигалась применением конструкций с излишним запасом, так как отсутствовал расчёт этих конструкций [5].

Первые попытки теоретически объяснить работу арок стали появляться в конце XVII и в начале XVIII столетия. В 1678 году Роберт Гук высказал идею о том, что правильная форма арки представляет собой перевернутую висячую цепь. В 1697 году Грегори Бенфорд опубликовал теорию арок, в которой высказал предположение о том, что линия давления должна совпасть с внутренней гранью арки [6].

Также необходимо упомянуть выдающегося изобретателя и механика Ивана Петровича Кулибина (1735–1816), который сделал существенный вклад в теорию расчета. Составленный им проект деревянного арочного моста (рис. 7), перекрывающего р. Неву одним пролетом в 296 метров, был выдающимся для своего времени (1773–1776 гг.).

derevynny_most_kulibin_1012x464 - копия

Рис. 7. Проект моста И. П. Кулибина через Неву

В дальнейшем большое количество учёных провели множество исследований и экспериментов. В 1826 году Навье опубликовал курс механики арок. Впервые расчёт арки как деформируемого упругого бруса представил Бресс в 1848 году [7].

Первый расчет арки методами теории упругости дал проф. X. С. Головин (1844–1904) в 1882 году. В начале XX века были опубликованы исследования профессора С. И. Белзецкого, которые были посвящены аналитической теории рациональных очертаний сводов и арок.

Арка с рациональной осью — это такая арка, в любом сечении которой изгибающий момент равен нулю. При равномерно-распределённой нагрузке рациональная дуга арки имеет параболическое очертание. На практике такие ситуации не встречаются. Обычно приходится учитывать совокупность различных по характеру нагрузок.

В начале XX столетия были опубликованы глубокие исследования проф. С. И. Белзецкого, посвященные аналитической теории рациональных очертаний цилиндрических сводов и арок. В этих работах были заложены начала многих дальнейших исследований различных авторов по вопросам подбора очертания арок [5].

До сегодняшнего дня, вопрос о расчёте арок не перестаёт привлекать к себе внимание и продолжает являться объектом научных исследований.

Проектирование арочных конструкций внаши дни

Традиционный подход к проектированию и строительству зданий состоит в назначении фиксированного пролета, габаритной высоты и рациональной конструктивной схемы. Такой подход, приводит к большому числу вариантов зданий, что затрудняет их реализацию по технико-экономическим критериям. Для сокращения количества типоразмеров используются унифицированные параметры зданий, что, в свою очередь, приводит к нерациональному использованию их площадей.

Для решения это проблемы существует методика проектирования по принципу «открытой типизации», которая предполагает множество вариантов зданий, используя при этом минимальное число конструктивных элементов. В своей работе «Конструкции легких арочных зданий, реализуемых по принципу «открытой» типизации» [8] Фахрутдинов А. Э., в какой-то степени, реализовал этот принцип применительно к арочным ангарам.

Зачастую, при проектировании, применяется круговое очертание арок (Рис. 8. а), что не является оптимальным решением с точки зрения металлоёмкости. Применение рациональных форм арок (Рис. 8. б) позволит снизить изгибающие моменты в конструкции, а, следовательно, снизить и расход металла. Существующие аналитические и графические методы определения рациональной формы арки достаточно трудоёмки и учитывают не весь спектр возможных нагрузок, которые может воспринимать конструкция, поэтому существует необходимость их дальнейшего развития.

derevynny_most_kulibin_1012x464 - копия

Рис. 8. Частный случай сравнения изгибающих моментов трёхшарнирных арок: а — кругового очертания; б — рационального очертания

Заключение

В результате анализа научной литературы и существующих конструктивных решений, в сегменте универсальных промышленных арочных конструкций, можно сделать следующие выводы:

– Существующие на данный момент конструктивные решения тонкостенных арочных конструкций имеют ряд недостатков и не удовлетворяют технико-экономическим требованиям к данным сооружениям;

– Требуется разработка методики определения рационального очертания тонкостенных арочных конструкций и развитие экспериментально-теоретических исследований в этой области;

– Наблюдаются тенденции развития теории расчёта ЛСТК и арочных конструкций.

– Проектирование зданий и сооружений на данном этапе развития движется к применению рациональных конструктивных форм, эффективных сечений для достижения максимального экономического эффекта.

Литература:

  1. Ватин Н. И., Синельников А. С. Большепролетные надземные пешеходные переходы из легкого холодногнутого стального профиля // Строительство уникальных зданий и сооружений. 2012. № 1. С.47–52.
  2. Ватин Н. И., Синельников А. С. Холодногнутый стальной профиль в малых мостовых конструкциях // Строительство уникальных зданий и сооружений. 2012. № 3. С. 39–51.
  3. Рыбаков В. А., Гамаюнова О. С. Напряженно-деформированное состояние элементов каркасных сооружений из тонкостенных стержней // Строительство уникальных зданий и сооружений. 2013. № 7 (12). С. 79–123.
  4. Горев, В. В. Металлические конструкции. В 3 т. Т. 2. Конструкции зданий / В. В. Горев, Б. Ю. Уваров, В. В. Филиппов, Г. И. Белый и др. М.: Высш. шк., 1999. 528 с.
  5. Бернштейн, С. А. Очерки по истории строительной механики / С. А. Бернштейн. М.: Стройиздат, 1957. — 233 с.
  6. Koiter, W. T. The effective width of flat plates for various longitudinal edge conditions at loads far beyond the buckling load // Rep. № 5287, National Luchtvaart Laboratorium, 2012, pp. 365–374.
  7. Thomas, H. Optimum least-coast design of a truss root system / H. Thomas, Ir. Randolph, Daniel M. Brown // Computers and structers. 1977. — № 1. — P. 13–22.
  8. Фахрутдинов, А. Э. Конструкции лёгких арочных зданий, реализуемых по принципу «открытой» типизации [Текст]: автореферат. дис. … техн. наук: 05.23.01 / А. Э. Фахрутдинов. — Казань, 2012. — 20 с.

Основные термины (генерируются автоматически): конструкция, рациональное очертание, арка, несущая способность, Россия, Нева, промышленное производство, научная литература, аналитическая теория, проектирование.

Красивые арки в доме. Дизайн арки между кухней и гостиной фото. Современный стиль, арочные конструкции из гипсокартона

Каждый из нас старается сделать свое жилье уютным, стильным и оригинальным. Особое внимание при этом уделяют дверным проемам. Если приложить фантазию, стандартный дверной проем можно оформить достаточно оригинально, а, кроме чисто декоративной функции, такое оформление будет и функциональным. Как выглядят арки из гипсокартона в зал, фото популярных моделей арок и способ их изготовления обсудим ниже.

Горная доска является одним из самых гибких материалов на момент строительства. Мы не просто говорим о его легкости в адаптации к желаемому дизайну, а также о его способности превращаться в стену, бар или все, что нам нужно. Например, вы можете построить арку, бар или частичную стену между кухней и гостиной и разделить свои пространства, не создавая всю необходимую инфраструктуру. Кроме того, благодаря своей простой установке их легко удалить, когда это необходимо.

Если вы хотите сделать переход немного более заметным, вы можете создать небольшой лук с баром, высота которого будет больше, чем у остальных столешниц, которые у вас есть. Это создаст немного больше уединения в рабочей области кухни, и вы будете поддерживать общение.


Современные арки пришли к нам из Азии, где ими отделывали дверные проемы без дверей.

Сейчас виды и оформление арок изменились и дополнились новыми разновидностями. Из всего разнообразия форм можно выделить несколько популярных видов:

Наиболее эффектно арки смотрятся в кухнях и как вход в зал или гостиную.

Кухонный остров, как и стены на камне, просты в установке, а также дает вам дополнительную площадь, которую вы можете использовать в качестве зоны для завтрака, рабочей зоны или дополнительного стола для размещения блюд на вечеринках или семейных собраниях.

Кроме того, остров, являющийся независимым элементом, может рассчитывать на свои собственные прелести и декоративные вклады, как система хранения с корзинами, которая считает остров изображения. Или вы можете придать ему особую роль при прямом освещении. И если вы хотите чего-то более смелого, вы можете установить мини-бар!

Оформление арки


Арка только в том случае станет украшением квартиры, если делать ее таким образом, чтобы она дополняла стиль интерьера и содержала в себе характерные особенности комнаты. К примеру, если дизайн зала выполнен в классическом стиле, арочный проем лучше выполнить с классическим изгибом.

Этот вариант еще сложнее построить и требует больших инвестиций, но это вариант, который стоит того. Аквариум поможет вам создать динамичное и очень оригинальное пространство, которое также будет служить разделом вашей кухни и вашей гостиной. Размер и дизайн могут быть такими же большими и оригинальными, как область, в которой вы рассчитываете, и бюджет, который у вас есть.

Максимальное творчество!: Двухсторонняя панель или книжный шкаф

Специально для такого типа конструкций мы рекомендуем вам обратиться в офис экспертов, который может лучше вас поправить о размерах, кондициях и видах, которые у вас есть. Книготорговцы - отличный союзник в домашнем декоре. Если вы хотите покрыть стену, сделайте больше места, чтобы сортировать свои вещи, использовать мертвые зоны или даже отделить комнаты. Полки могут быть большими или маленькими. с дизайном с высотой комнаты или меньшими размерами. И самое главное, что они также просты в установке, настройке и обслуживании.


Арка в зал должна быть широкой, только тогда достигается эффект расширения пространства и комната выглядит роскошно и гармонично. Так как наши стандартные проемы узкие, то для создания арки для зала придется этот проход расширять.
Для стиля хай-тек запретов в оформлении нет: допускаются проемы самых фантастических и оригинальных форм, все зависит от вашего желания.

Отделка арок: способы и материалы

Другим экономичным и оригинальным вариантом является включение усиленной картонной стены или трехслойной древесины с перфорированным дизайном. Эта опция позволяет создавать невероятные конструкции, такие как представление Мэрилин Монро с перфорацией изображения. Вы также можете нарисовать его сообщением или накрыть его обоями или оставить его в качестве доски для ежедневных сообщений и напоминаний.

Наконец, камин может стать идеальным дополнением к вашей комнате и функционировать как разделение между этой и вашей кухней. Возможно, строительство дымохода звучит подавляющим, но на самом деле вы можете найти современные конструкции, которые нуждаются в небольших инвестициях, и взамен даст вам великолепное украшение. У вас будет не только барьер, который разделяет ваши пространства, вы также будете иметь точную систему отопления и идеальную деталь для романтических вечеров.

Важно: с проемами в восточном стиле с куполообразными сводами следует быть осторожными, он подходит только для восточного стиля интерьера, в ином случае такая арка будет выглядеть нелепо.


Арка-портал – очень выигрышный вариант оформления проема. Эта простая квадратная и большая арка подойдет к любому интерьеру и будет смотреться гармонично в любом оформлении, кроме того, как видно по фото, эта арка способствует расширению пространства в небольших гостиных. Часто арку-портал оформляют в интерьере в стиле модерн.

С коврами или различными типами полов

И чтобы лучше выбрать идеальный камин, мы оставляем их. У вас будет комната, которую вы всегда хотели! Другой способ разделения среды, по крайней мере визуально, - это сосредоточиться на полу. Например, в разных стилях, дизайнах или цветах ковров или ковров. Другим вариантом являются различные материалы для пола, например, дерево для гостиной и плитка для кухни. Здесь важно то, что вы ясно видите, что кухня, гостиная и столовая вместе, но не скремблированы.

Есть лофт или подвал?

Часто выдвигаемая идея заключается в том, чтобы наклеить гипсокартон на стены и потолки. Хорошая идея, часто очень простая в реализации. У вас есть «бетонная» комната, которую вы хотите развить. Вам доступны различные решения. У вас может возникнуть соблазн потолочным стенам и потолкам, но для этого требуется овладение этой техникой, которой у вас может не быть, и эта работа требует длительного времени высыхания и создает много грязи. который может быть выполнен очень быстро сам по себе, с очень коротким временем высыхания.


Важно: чем шире арка – тем уже проем между комнатами, а это значит, что оформление смежных комнат должно быть максимум близко друг к другу, только в этом случае можно достигнуть гармонии в интерьере.


Это установка гипсокартона на каркас или склеивание клеящим штукатуркой. Принцип относительно прост в реализации. Достаточно установить деревянную или металлическую конструкцию и исправить кле

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
