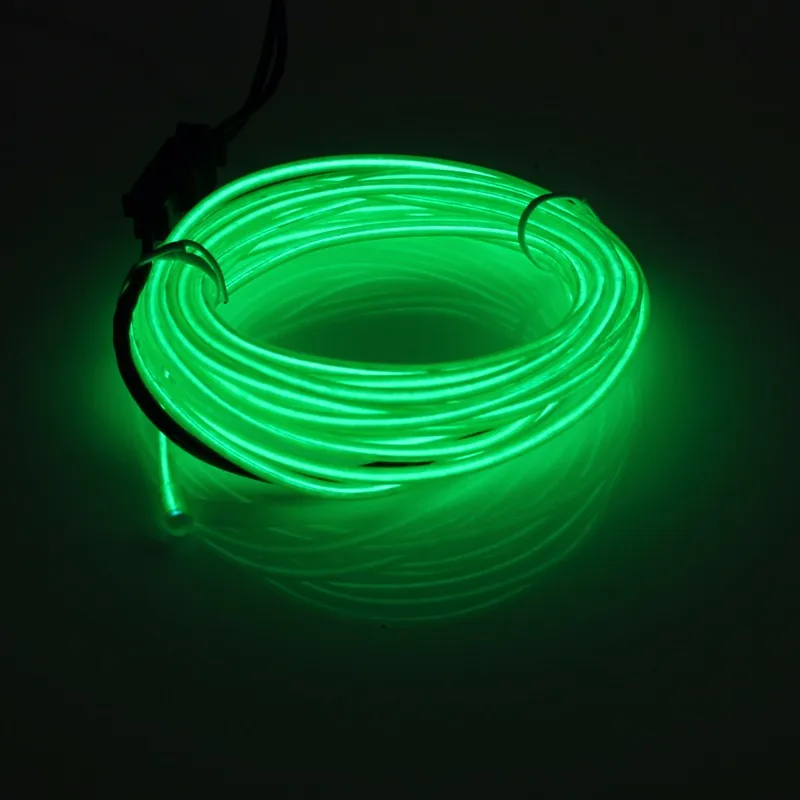

Бирюзовая лента светодиодная: EL Гибкая неоновая лента бирюзовая 100см.

Светодиодные ленты. Виды и работа. Питание и особенности

Современные светодиодные ленты – это оригинальные конструкции, состоящие из множества светящихся полупроводниковых элементов. Они широко применяются не только для освещения открытых зональных пространств, но и для чисто декоративных целей. Достичь нужного результата удается за счет многообразия типов и исполнений изделий на основе полупроводниковых светодиодов.

Основной показатель, по которому классифицируются светодиодные ленты – цвет их свечения. В соответствие с ним все существующие образцы LED изделий подразделяются на одноцветные и многоцветные. Первые образцы при подаче на них питания 12, 24 или 36В постоянного тока начинают светиться одним из основных цветов видимого спектра.

Встречаются экземпляры, излучающие промежуточные или «смешанные» цвета (малиновый, фиолетовый или бирюзовый). Изделия с белым свечением в свою очередь дифференцируются по цветовой температуре, которая бывает «теплой», нейтральной или «холодной».

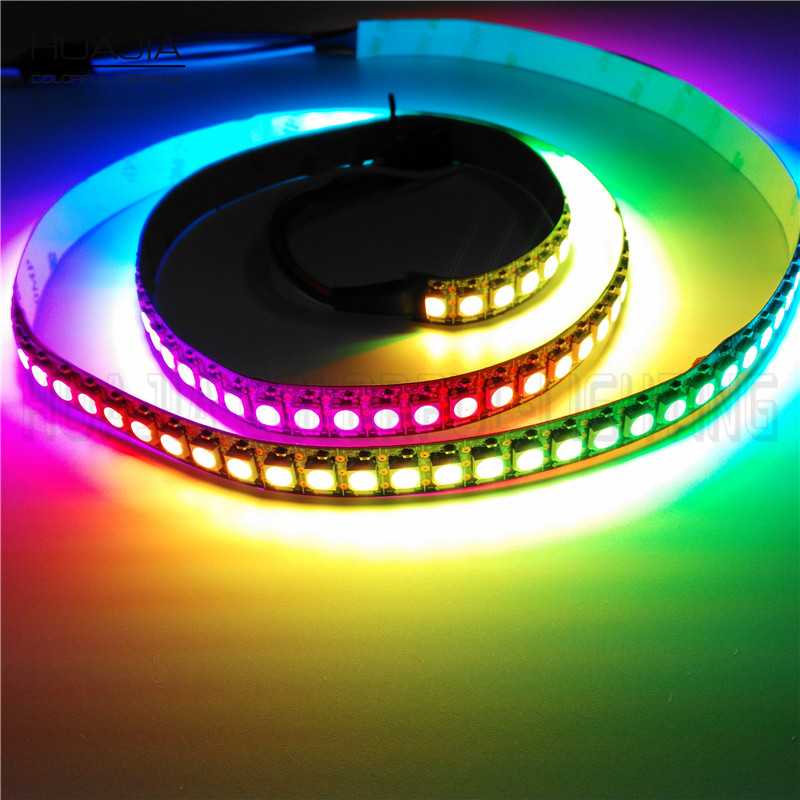

Разноцветные ленты изготавливаются на основе множества светодиодных кристаллов, излучающих только одну частоту и обеспечивающих получение одного цветового оттенка. Наибольшее распространение получили изделия на основе RGB полупроводниковых элементов.

Входящие в название английские буквы соответствуют следующим цветам свечения:

• R – красный.
• G – зеленый.
• B – синий.
• W – белый.

Эти изделия подключаются в сети посредством специального контроллера, управляющего величиной тока через каждый из цветовых каналов.

Следующий ряд признаков, по которым классифицируются светодиодные ленты – вид светодиодов и направленность излучения. Конкретные образцы применяемых в лентах полупроводников зависят от размеров электронного чипа и обозначаются числом из 4-х цифр. Самыми распространенными считаются излучающие светодиоды с маркировками 5730, 2835, 3528 и 5050. В этих сочетаниях две первые цифры соответствуют длине чипа, а две последующие – его ширине.

По направленности излучения э/м волн светодиодные ленты подразделяются на фронтальные и торцевые. Наиболее распространены LED изделия фронтального свечения, имеющие угол рассеивания около120°. Отдельные виды таких элементов имеют меньший показатель, позволяющий сфокусировать луч света на конкретном участке. Изделия торцевого излучения не так популярны, поскольку формируют световое пятно под углом 90° к основанию.

Устройство изделия

Конструкция изделий включает в себя плату из диэлектрика толщиной порядка 2-3 мм (ее ширина составляет в среднем от 8 до 20 мм). С одной стороны, расположены токоведущие шины для соединения светящихся элементов, а с другой – специальная пленка с нанесенным на нее клеящимся слоем, обеспечивающая их надежную фиксацию на поверхности.

Кроме того, она содержит следующие обязательные составляющие:

• SMD диоды.
• Специальные ограничивающие ток резисторы.
• Подводящие питание провода.

Электрическая схема представляет собой несколько параллельно соединенных ветвей с последовательно включенными светодиодами. В каждой цепочке имеется три и более SMD элемента и ограничивающий резистор.

Особенности функционирования

Как пример, изделия с несколькими ответвлениями, в которых располагается по три излучающих элемента. На каждый из них в среднем приходится по 3,2В, так что на последовательно включенных элементах «падает» 9,6В. Поскольку на всю схему подается 12В питающего напряжения, то на резистор, ограничивающий ток через диоды, остается 2,4В (12-9,6).

Благодаря включению ограничивающего резистивного элемента, ток через диоды не превышает рабочего (номинального) значения. При правильно собранной схеме светодиодные ленты начинают светиться сразу же после подачи на них рабочего напряжения с драйвера или с БП.

Основные характеристики

К основным эксплуатационным характеристикам лент на светодиодах принято относить следующие показатели:

• Номинальная мощность.
• Напряжение питания.
• Тип SMD светодиодов.
• Плотность их размещения.
• Цвет и яркость (интенсивность) свечения.
• Второстепенные параметры.

Мощность светодиодной ленты

Этот показатель определяется не только типом используемых диодов, но также и плотностью их размещения на подложке. С данными по мощности можно ознакомиться в сводных таблицах, приводимых во многих источниках в Интернете.

Если мощность, потребляемая такой ленточкой, известна – пользователь сможет подобрать под нее нужный блок питания (обязательно с учетом 20% запаса).

Рабочее напряжение

Светодиодные ленты работают в нормальном режиме при подаче на них постоянного напряжения величиной 12, 24 или 36В. Для их получения применяются специальные led-драйверы, преобразующие сетевые 220В в постоянный потенциал необходимого уровня.

Известны модификации светодиодных лент, работающих напрямую от 220 Вольт. Такие изделия применять в домашних и офисных условиях небезопасно, поскольку велика вероятность попадания пользователя под опасный потенциал. Чаще всего они эксплуатируются в системах, где предусмотрена специальная защита от поражения током.

Виды и плотность монтажа SMD элементов

Для обозначения типа светодиодного элемента используются четыре цифры (XXYY). В качестве примера расшифруем наименование SMD 3528. Оно означает, что его длина равна 3,5 мм, а ширина составляет 2,8 мм. Плотность установки светодиодов определяется количеством кристаллов, приходящихся на метр подложки. Чем их больше – тем ярче свечение.

Выпускаются светодиодные ленты с плотностями размещения 30, 60 и 120 элементов SMD на погонный метр. Первые два варианта применяются в основном для подсветки, а изделия с плотностью 120 штук – для освещения уличных и комнатных пространств.

Цвет и интенсивность свечения (яркость)

Цвет свечения изделий на основе светодиодов выбирается соответственно их назначению. Для обычного освещения потребуются ленты, позволяющие получить белый цвет различных оттенков («теплого» или «холодного»). Для декорирования отдельных зон и реализации дизайнерских решений необходимы монохромные источники различных цветов или многоцветные RGB изделия.

Яркость свечения ленты зависит от тех же показателей для каждого отдельного диода, входящего в ее состав. Она пропорциональна размеру полупроводникового элемента. При расчетах обычно учитывается, что показатель яркости всей ленты определяется как произведение ее длины на общее число установленных на метре светодиодных элементов. После этого полученная цифра умножается на значение яркости каждого из них.

Второстепенные показатели

Помимо основных, светодиодные ленты описываются второстепенными параметрами, к которым относятся характеристики платы и способ формирования отрезков нужной длины. Ширина печатной полоски выбирается по месту ее монтажа и составляет обычно от 8 до 10 мм. Указанные показатели подходят для эксплуатации светодиодных лент в нормальных домашних условиях. Для установки на открытом воздухе или в бассейне, например, потребуются герметичные влагозащищенные исполнения изделий шириной от 10 до 20 мм.

Длина платы рассчитывается с учетом размеров той поверхности, на которой предполагается устанавливать саму ленточную конструкцию. Она поступает в продажу в виде стандартных катушек длиной от 3-х до 25 метров. Цвет подложки может быть белым, коричневым или серым.

Для получения нужной длины светодиодной ленточки на ней предусматриваются специальные отметки. Воспользовавшись ими, можно разрезать рулон обычными ножницами без разрыва цепи подачи питания

Для резки выбираются зоны, где оканчивается блочный участок. При этом для любой марки ленточного изделия устанавливается индивидуальная кратность расположения таких зон.

Схемы подключения

Для каждого вида светодиодных лент применяется особый, подходящий только для нее способ подключения. Для коммутации монохромной ленты, в частности, используется следующая схема:

• Она состоит из блока питания и двух проводов красного и черного цвета, подводящих к полоске плюс и минус соответственно. К каждой такой паре допускается подключить одну ленточку длиной не более 5 метров. В более длинных изделиях ток в нагрузке превысит допустимое значение, а сама лента может выйти из строя.

Схема включения RGB лент

В состав схемы входят следующие элементы:

• Такой же блок питания, что использовался при подключении монохромной ленты.
• Специальный RGB-контроллер, обеспечивающий получение визуальных эффектов.
• Провода красного и черного цвета, подводящие питание к контроллеру.
• Проводники, соединяющие его с полоской из разноцветных светодиодов.
• Светодиодные ленты RGB.

До контроллера схема аналогична той, что применялась в предыдущем варианте. От него рабочее напряжение поступает по 4-м проводникам непосредственно на диодную плату. Каждый цветовой кристалл получает питание «своего» оттенка по отдельной дорожке и загорается в соответствие с установленной контроллером программе.
