Бойлер для горячей: Какой водонагреватель выбрать: накопительный, проточный или газовый?

alexxlab 0 Комментариев

Содержание

УСТРОЙСТВО ВОДОНАГРЕВАТЕЛЯ

Различие названий «водонагреватель» и «бойлер»

Представим, что у вас в доме отключили горячую воду. Что там представлять, — скажете вы, — такое было буквально на прошлой неделе! Да и вообще за последние полгода бойлер приходилось включать раз двадцать — то авария, то профилактика…

Кстати, почему вы говорите «бойлер», то есть в переводе с английского «кипятильник»? Ведь он не кипятит воду, а нагревает. Несмотря на расхождение значений, бытовое наименование «бойлер» так прочно закрепилось за водонагревателем, что потребитель часто не знает, в чем разница.

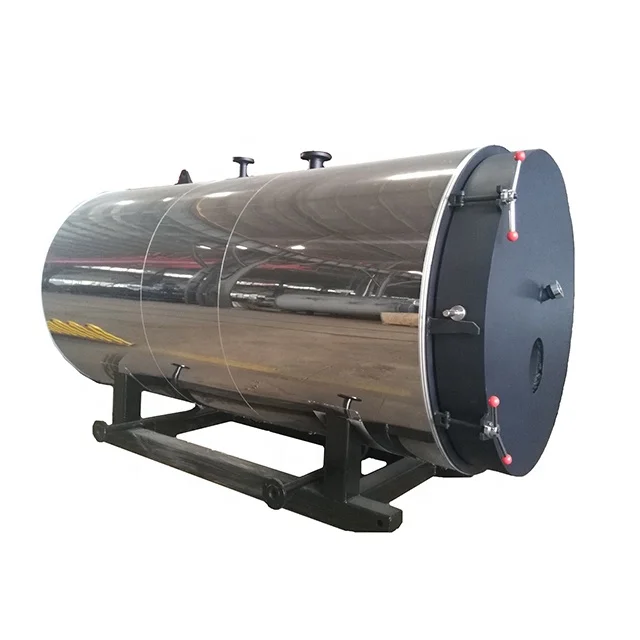

Поясняем: технически правильно называть бойлером паровой котел. Название это со временем расширило сферу применения: мы стали именовать бойлерами котлы отопительные, а вслед за тем — и водонагреватели, схожие с котлами своим устройством. И нас прекрасно понимают и продавцы, и сервисные специалисты. Однако не все водонагреватели можно назвать бойлерами. Это наименование нельзя применить к проточным водонагревателям. Потому что конструкция проточника не предполагает наличие бака-накопителя.

Какие бывают водонагреватели

Водонагреватели бывают проточные, косвенного нагрева и проточно-накопительные. Задача у них одна — нагреть холодную воду до заданной температуры, то есть компенсировать отсутствие горячей воды. А вот достигается этот результат различными способами.

Проточные водонагреватели, как видно из названия, греют протекающую через них воду. Для мгновенного нагрева они должны обладать очень большой мощностью: на проточниках устанавливаются ТЭНы от 8 до 36 кВт. Так что придется позаботиться о кабеле соответствующего сечения и отдельной линии от распределительного щитка. По размерам и по весу проточники весьма компактны.

Бойлер косвенного нагрева непосредственно не потребляет газ или электричество, а использует энергию отопительной системы. Соединенный с отопительным котлом, бойлер косвенного нагрева пропускает через теплообменник уже нагретую котлом воду. Это удобно и экономично в зимний период. Косвенный нагрев целесообразно применять при больших объемах бака — сотни и даже тысячи литров.

Проточно-накопительный водонагреватель — та самая привычная нам «бочка», которая спасает в период отсутствия горячей воды. Мы подходим к бойлеру, включаем его и ждем некоторое время — пока из крана не потечет желанная вода. Все кажется таким несложным. Но на самом ли деле водонагреватель устроен просто? Заглянем внутрь.

Как работает водонагреватель

Рассмотрим бойлер в разрезе. Основа всего устройства — это бак, емкость для накопления воды. Бак изготавливается из нержавеющей стали, изнутри он эмалируется, снаружи — уплотняется. Сверху все покрывает стальной корпус. Объем бака проточно-накопительного водонагревателя для бытовых нужд — от 10 л до 200 л.

В накопительном баке находится трубчатый нагревательный элемент, в обиходе именуемый ТЭНом. Он греет воду, поступающую в бак под давлением снизу. Патрубок отвода горячей воды забирает ее из верхней части бойлера. Граница между двумя объемами воды — холодной и горячей — называется зеркалом смешивания. Чем эта площадь меньше, тем быстрее вы получаете горячую воду.

От чего вообще зависит скорость нагрева? Во-первых, от объема и формы бака. Посмотрим на серию Atlantic Steatite Cube: модели объемом 30 л и 50 л за счет узкой формы имеют уменьшенное зеркало смешивания. Это позволяет получить на 30 % больше горячей воды по сравнению с моделями стандартного диаметра. Во-вторых, от мощности ТЭНа и количества нагревательных элементов. Существуют модели с двумя ТЭНами. Например, Atlantic Steatite Essential и Atlantic Steatite Wi-Fi имеют 2 бака и 2 ТЭНа. В чем преимущество? Весь объем воды делится на два и греется попеременно то одним, то другим ТЭНом.

Нагревание возможно двумя способами: «сухим» и «мокрым». Если ТЭН, подобно кипятильнику, непосредственно погружен в воду, его называют «мокрым». Водонагреватели с «мокрыми» медными ТЭНами недорогие, но и срок службы у них меньше — в сравнении с бойлерами, оснащенными «сухими» нагревателями. «Сухим» ТЭН называется потому, что он помещен в защитную колбу и не контактирует с водой. В этом случае бойлеры более долговечны, но и цена у них высокая.

Для скорости нагрева важно, под каким углом вода поступает в бойлер. Специалисты Atlantic сконструировали патрубок-рассекатель, который рассеивает холодную воду, — что способствует быстрому нагреву.

Нужная температура задается с помощью регулятора, который может находиться либо под крышкой, либо на корпусе. Последнее, конечно, удобнее. Но пусть вас не пугают бюджетные варианты с механическим терморегулятором «внутри». Надо всего лишь залезть под крышку и выставить температуру. Потом можно туда не заглядывать. «Внешнее» управление может быть механическим и электронным. И даже дистанционным — у модели Atlantic Steatite Wi-Fi.

Температура выставляется в диапазоне от 40 °С до 70 °С. Разница объясняется не только вкусовыми пристрастиями потребителей (кто-то любит душ горячий, кто-то — теплый), но и состоянием холодной воды в системе в разное время года. Ведь горячую воду из бойлера надо смешивать с холодной водой из крана. Процесс нагрева контролирует термостат — размыкающее и замыкающее электрическую цепь устройство. Вода нагрелась до определенного уровня — и ТЭН благодаря термостату отключается. Вода остыла — нагреватель снова включился. Термостаты бывают механические и электронные — которые следят за отклонением в 1 градус. Для сохранения тепла бак покрывают слоем изоляции из пенополиуретана.

Защита от коррозии


Казалось бы, там, где вода контактирует с металлами, неизбежно должна возникнуть коррозия. Однако авторитетные разработчики — список которых в Европе возглавляет компания Atlantic — делают все возможное для того, чтобы минимизировать это явление. Итак, рассмотрим средства антикоррозионной защиты Atlantic.

Внутри бака, возле ТЭНа, закреплен специальный стержень — магниевый анод. Его функция — «оттягивать» на себя разрушительные для металлического бака ионы. Магниевый анод со временем изнашивается, заменять его надо примерно раз в 2 года: все зависит от качества воды. В паре с ним работает система O’Pro, которая служит сопротивлением и предотвращает образование ржавчины — тем самым увеличивая срок службы магниевого анода, продлевая жизнь бака на 50 %. Пассивная электронная защита O’Pro работает при наличии заземления!

Металл при нагревании, безусловно, расширяется. Поэтому мало эмалировать бак — необходимо покрытие с особыми свойствами. «Фишка» Atlantic — суперэластичная эмаль с цирконием. Это покрытие практически не образует трещин. Эмалью с цирконием покрыты все поверхности и сварные швы бака.

Компания Atlantic использует надежный и эффективный способ бесконтактного нагрева воды — «сухой» стеатитовый ТЭН, защищенный стальной эмалированной колбой.

Благодаря стеатитовой технологии, высококачественной эмали, большому магниевому аноду и системе O’Pro водонагреватели Atlantic служат долгие годы. Но не без участия потребителя! Вызывая сервисного специалиста и проводя регулярное техобслуживание, вы продлеваете срок службы бойлера и экономите свои средства.

Почему из водонагревателя не течет или слабый напор горячей воды

Водонагреватель – это оборудование, функция которого исходит из названия: нагревание воды. Будут полезны такие приборы как в периоды сезонных отключений в квартирах, так в частных домах и на дачах: там центрального водоснабжения не может быть в принципе.

Несмотря на то, что производители оборудования для водоснабжения дают многолетнюю гарантию на свои товары, потребитель не застрахован от возникновения трудностей в процессе эксплуатации. Если у вас появятся проблемы с нагревательным оборудованием, мы настоятельно советуем немедленно обратиться к профессионалам, а не пытаться решить их самостоятельно. Однако стоит знать заранее, с какими неприятностями вы можете столкнуться.

Устройство и принцип действия водонагревателей

Разберем составляющие и механизм функционирования нагревателя подробнее.

Электрические бойлеры бывают двух типов:

  • Накопительный.
  • Проточный.

В накопительных нагревателях холодная жидкость бежит через патрубок во внутреннюю емкость. Повышение температуры происходит за счет ТЭНов (трубчатых электронагревателей). За регуляцию степени нагрева отвечает термостат. Он отслеживает, нагрелась ли вода до установленного вами уровня, и автоматически отключает ТЭНы. Бак, в котором находится жидкость, сохраняет нагрев воды, за счет чего экономится электроэнергия и ресурс электронагревателей.

Проточные водонагреватели характерны отсутствием бака. Поток холодной воды в трубе контактирует с ТЭНом, за счет чего и происходит нагревание.

Причины: почему из водонагревателя не идет горячая вода

Мы рассмотрим несколько причин, по которым из водонагревателя не идет вода. Некоторые из них связаны с неисправностями самого оборудования, а некоторые – с другими составляющими системы водоснабжения.

ПОМНИТЕ ОБ ЭТОМ! Не рекомендуется самостоятельно проводить техническое обслуживание, если вы не являетесь мастером. Иначе ваши действия могут привести к окончательному повреждению дорогого агрегата.

Засорение входного фильтра, труб и патрубков

Первой причиной слабого напора горячей воды из водонагревателя может стать образование засоров.

Загрязненность воды или плохое состояние труб приводят к тому, что фильтр грубой очистки на входе нагревателя забивается и вода не течет из бака. Для возобновления подачи жидкости требуется заменить или прочистить его.

Появление накипи и солевых отложений на нагревательном элементе

Коррозия и другие образования образуются внутри бака по следующим причинам:

  1. Были допущены ошибки в производстве. К примеру, использование материалов, не рассчитанных на такие нагрузки. В этом случае остается обратиться по гарантии.
  2. Появление трещин. После образования микротрещин бойлер не подлежит восстановлению – процесс становится необратимым. Эмалированные баки характерны неустойчивостью к изменению формы. Расширение, которое происходит при нагревании, деформирует емкость. За счет этого образуются дефекты.
  3. Низкокачественная нержавеющая сталь. Металлы более устойчивы к расширению или сужению, но использование дорогой стали значительно повысит цену техники. Пищевая нержавейка, которой отдают предпочтение производители, предотвращает образование солевых отложений определенное время — около одного года.

Для предотвращения образования накипи в накопительных водонагревателях используются магниевые аноды. Они представляют собой стержень с нанесенным на поверхность магниевым сплавом.

Магний характерен низким показателем электрохимического потенциала. Соль при взаимодействии с ним будет оставаться на поверхности вместо того, чтобы оседать на внутренней стенке бака.

ПОМНИТЕ ОБ ЭТОМ! Анод — это составляющая, которая нуждается в регулярной замене. В среднем частота, с которой необходимо ее производить – приблизительно раз в год.

Неисправность регулятора давления

Редуктор давления воды предназначен для корректировки давления жидкости. Стабильное функционирование предотвратит появление протечек и порчу водопроводного оборудования. Однако неправильная работа регулятора давления может привести к проблемам с бойлером. Рассмотрим две такие ситуации:

  1. Если входное давление жидкости незначительно выше, чем то, которое установил производитель. Отдельные модели проточного оборудования для нагревания воды оснащены встроенной блокировкой: они не будут включаться, пока давление не придет в норму. В случае с накопительными аппаратами подогретая жидкость за счет редуктора давления будет стравливаться из клапана в канализацию. Это приведет к неоправданным расходам воды и электроэнергии.
  2. Если входное давление сильно превышает указанное в паспорте оборудования, возможны появление протечек или поломка не только водонагревателей, но и другой подключенной к водопроводу техники: посудомоечных и стиральных машин, термостатов.

Терморегулятор – это деталь, контролирующая то, когда жидкость перестанет и начинает нагреваться.

Он помогает упростить процесс подогрева воды, снизить расход электричества и предотвратить разрыв бака от расширения при перегреве.

Если терморегулятор сломается, это может стать причиной того, что не идет горячая вода из водонагревателя. В таком случае необходимо заменить деталь.

Поломка смесителя

Еще одной причиной того, почему из водонагревателя не идет горячая вода, может стать загрязнение крана. Если вам или специалисту не удалось обнаружить неисправность в самом нагревателе, обратите внимание на точку водозабора, к которой подключен агрегат. В кране образуются отложенные соли, которые называют налетом извести. В результате их появления смеситель начинает протекать. Тогда конструкция нуждается в разборе и чистке.

Смеситель – это не часть конструкции нагревателя (кроме отдельных случаев, в которых душ поставляется в комплектации). Самостоятельное его обслуживание не приведет к несоблюдению условий гарантийного обслуживания.

Приведем последовательность действий, следуя которой, можно разобрать смеситель двухвентильного типа для последующей чистки:

  1. Перекрыть воду.
  2. Снять смеситель.
  3. Снять с вентилей заглушки.
  4. Открутить винт под заглушкой и снять вентиль со штока кран-буксы.
  5. Отвинтить и извлечь из гнезда в корпусе крана кран-буксу.
  6. Повторить пункты 1-5 с другим вентилем.
  7. Разбираем переключатель со смесителя на душ: извлекаем заглушку, снимаем винт и рычажок, отвинчиваем кривошип.
  8. Отвинчиваем накидную гайку на смесителе, чтобы отсоединить его от основной конструкции.
  9. Снимаем шланг душа. Рекомендуется производить эту операцию вручную, без инструментов: в противном случае есть риск повредить хромовое покрытие.

Полдела сделано. Осталось прочистить детали и повторить последовательность в обратном порядке, чтобы собрать конструкцию. Дальше пошагово опишем процесс чистки:

  1. Извлекаем из смесителя прокладки из резины.
  2. Отвинчиваем и разбираем аэратор. Сеточку необходимо прочистить от образовавшегося налета. Осматриваем прокладку. Если есть необходимость, заменяем на новую.
  3. Прочищаем от ржавчины и известковых отложений внутреннюю и внешнюю части корпуса. Для этого используйте любое удобное вам чистящее средство.

НАДО ЗНАТЬ! Если вы видите, что резиновая прокладка сухая или поврежденная, замените ее.

После того, как вы закончите, внутренние стенки будут гладкими и чистыми. Для профилактики протечек и заеданий крана советуем проводить указанные в этом пункте процедуры регулярно – хотя бы раз в год.

Из клапана водонагревателя течет вода?

Предохранительный клапан – это маленькая деталь с одной функцией: предотвращение разрыва бака. В процессе подогрева горячая вода из водонагревателя расширяется. Если после этого объем воды превысит вместительность бака, случится авария. Для этого и существует обратный клапан водонагревателя: он срабатывает при достижении определенного критически высокого показателя давления, сливая избыток воды.

В случае забивания мусора в обратный клапан водонагреватель не подает воду. Потребуется слить из бака всю воды, разобрать и расшатать шток.

Когда обращаться к мастеру

Некоторые незначительные причины того, почему плохо течет вода из водонагревателя, можно решить самостоятельно, но это повлечет за собой потерю гарантии. По этой причине рекомендуется вызывать специалиста при возникновении любых ситуаций, при которых горячая или холодная вода не течет из бойлера.

Интернет-магазин «Бигам» осуществляет техническое обслуживание и продает накопительные и проточные водонагреватели по всей России: в том числе, Москве, СПб и Ярославлю.

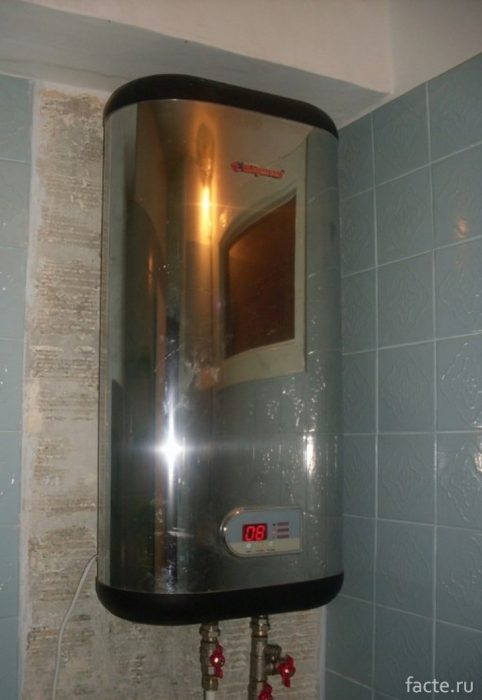

Наполнение и слив настенного накопительного водонагревателя

Как выбрать Как смонтировать или подключить Как это работает Обзоры, релизы, тесты Энергосбережение в быту Это интерестно

Накопительные водонагреватели в нашем магазине

Наполнение накопительного водонагревателя

Слив накопительного водонагревателя

Заключение

При эксплуатации водонагревателя периодически возникает необходимость слива воды из него для профилактики и ремонта. Не зная принципа работы накопительного водонагревателя, многие пользователи считают, что в этой процедуре ничего сложного и достаточно открыть кран горячей воды. Как только из него перестанет течь вода, для них водонагреватель слит.

В действительности слив воды из накопительного водонагревателя довольно трудоемкая процедура. Исходя из моего опыта, накопительный водонагреватель всегда тяжелее демонтировать, чем подключить.

Но для того, чтобы объяснить вам все сложности слива водонагревателя, нужно, чтобы вы разобрались в принципе его работы.

Большинство настенных водонагревателей имеют два патрубка: первый  для подачи холодной воды в водонагреватель, второй для подачи горячей воды из водонагревателя, в некоторых моделях водонагревателей (как правило, горизонтальных) присутствует патрубок для слива.

Водонагреватель накопительный настенного типа функционирует следующим образом (см рисунок слева). Холодная вода подается через патрубок холодной воды в нижнюю часть внутреннего бака. Там она нагревается при помощи установленного во внутренний бак нагревательного элемента (ТЭНа). ТЭН нагревает воду. Нагретая вода подымается в верхнюю часть внутреннего бака. Ее место у ТЭНа занимает более холодная, которая, в свою очередь, нагревшись, подымается наверх и т.д.  Таким образом, постепенно прогревается весь объем воды в водонагревателе. В теплотехнике такой процесс нагрева называется естественная конвекция. Суть естественной конвекции в том, что горячая вода легче холодной, у нее повышенная плавучесть, она всегда «всплывает» в окружении холодной воды.

Важно понимать, что ТЭН всегда устанавливается в нижней части водонагревателя, потому что только так он может запустить процесс конвекции. Также важно понимать, что горячую воду целесообразнее забирать из верхней части накопительного водонагревателя. Причин тому несколько: в верху бака она наиболее горячая, в случае включения водонагревателя, можно потреблять горячую воду из верхних слоев, не дожидаясь прогрева всего объема. Поэтому патрубок горячей воды всегда проходит через весь внутренний бак до самого верха (изображение снизу слева).

На изображении снизу справа показан патрубок подачи холодной воды. Он заглушен сверху и подаетводу через боковые отверстия, чтобы холодная вода не подымалась наверх за счет давления струи и не смешивалась с холодной, нарушая процесс конвекции.


Наполнение накопительного водонагревателя

Внимание! Не подключайте водонагреватель к электросети до заполнения водой!

Для того, чтобы наполнить накопительный водонагреватель, в него начинают подавать холодную воду. Вода поступает в водонагреватель  через патрубок холодной воды и постепенно заполняет объем водонагревателя. Ее уровень повышается. Она начинает выдавливать из бака воздух. Этому не нужно препятствовать и, поэтому следует открыть кран горячей воды в ближайшем смесителе, к которому водонагреватель подключен.

Уровень воды во внутреннем баке будет повышаться, пока вода не начнет переливаться в патрубок горячей воды (уровень В на рисунке). Вот еще одна причина того, что патрубок забора горячей воды идет почти до самого верха внутреннего бака. Так водонагреватель гарантированно заполнится водой.

В процессе заполнения накопительного водонагревателя водой, из открытого смесителя будет выходить воздух, шипя и плюясь. Не пугайтесь, дождитесь, пока из смесителя не потечет стабильной струей вода. После этого подождите еще полминуты и перекройте его.

Водонагреватель заполнен!

Важным элементом при монтаже водонагревателя является правильное использование обратно-предохранительного клапана.

Этот клапан препятствует:

  • опорожнению водонагревателя, благодаря сливу воды обратно в трубопровод холодной воды при, например, отключении холодной воды;
  • попаданию нагретой воды в трубопроводы холодной.

Опорожнение водонагревателя во время работы ведет к поломке нагревательного элемента, так как он не предназначен для работы «на сухую».

Слив накопительного водонагревателя

Из описанных выше конструкции и принципа работы накопительного водонагревателя ясно, что слить воду из водонагревателя просто открыв кран горячей воды невозможно.


Перед сливом водонагревателя отключите его от электрической сети и, если на момент слива в нем находится горячая вода, пропустите ее, открыв кран горячей воды в ближайшем смесителе до момента, пока из него не потечет холодная.

Для правильного слива воды необходимо:

  • Перекрыть отсечные краны на трубопроводах холодной и горячей воды;
  • Отсоединить трубу горячей воды от патрубка горячей воды. Таким образом мы сольем немножко воды до среза патрубка горячей воды (от уровня Г до уровня В на рис). Таким образом, воздух сможет поступать внутрь водонагревателя через патрубок горячей воды;
  • После этого нужно открутить обратно-предохранительный клапан от патрубка холодной воды, предварительно вооружившись парой ведер или сливным шлангом. Вода сольется от среза патрубка горячей воды до среза патрубка холодной воды (от уровня В до уровня Б). Важно, чтобы во время слива труба горячей воды была отсоединена от водонагревателя для того, чтобы не было разряжения во внутреннем баке, иначе вода через патрубок холодной воды не потечет;
  • Если вы хотите слить водонагреватель полностью (до уровня А), например, для чистки внутреннего бака, нужно выкрутить ТЭН.

Используя определенный набор фитингов, можно избежать демонтажа трубопроводов при периодическом сливе водонагревателя. На рисунке ниже показано, как правильно произвести гидравлические подключения для этого.

Красный кран слева от патрубка горячей воды служит для слива воды до уровня среза патрубка горячей воды и последующего доступа воздуха во внутренний бак. Сливной кран справа от патрубка холодной воды служит для слива оставшейся воды из водонагревателя. Важно установить его между водогреем и обратно-предохранительным патрубком.

При этом помните, что категорически запрещается:

  • устанавливать запорную арматуру непосредственно на трубе холодной воды между водонагревателем и обратно-предохранительным клапаном;
  • заменять обратно-предохранительный клапан просто обратным клапаном.

Кстати, недопустимо сливать воду через обратно-предохранительный клапан.

Дренажное отверстие обратно-предохранительного клапана не предназначено для слива водогрея. Он может забиться осадком и кусочками накипи из внутреннего бака и перестать работать надлежащим образом.

Заключение

Накопительные водонагреватели довольно не просто слить, поэтому желательно их подключать к водопроводу по схеме, которая исключает разборку гидравлических соединений в для последующего их обслуживания.

Соблюдайте элементарные правила безопасности в процессе заполнения и слива бойлера. Отключайте его от электросети и пропускайте воду, если она на момент слива горячая.

Не нарушайте правил использования и монтажа обратно-предохранительного клапана.

Источник: teplo-spb.ru

Ключевые слова: водонагреватели, слив водонагревателя

Отзывы

Лариса создал(а) 30 октября 2020

Статья супер полезная, грамотно изложен гидравлический процес работы и опорожнения водонагревателя. Не каждый мастер знает устройство водонагревателя в деталях. Инструкция на водонагреватель тоже не содержит информации в полном объеме — водопроводчик следует по инструкции, а хозяин полагается на матера. Отсюда серьезные проблемы при эксплуатации, а объяснить водопроводчику из ЖЭКа или магазина невозможно. С уважением ЛН

Добавить отзыв

Оцените товар

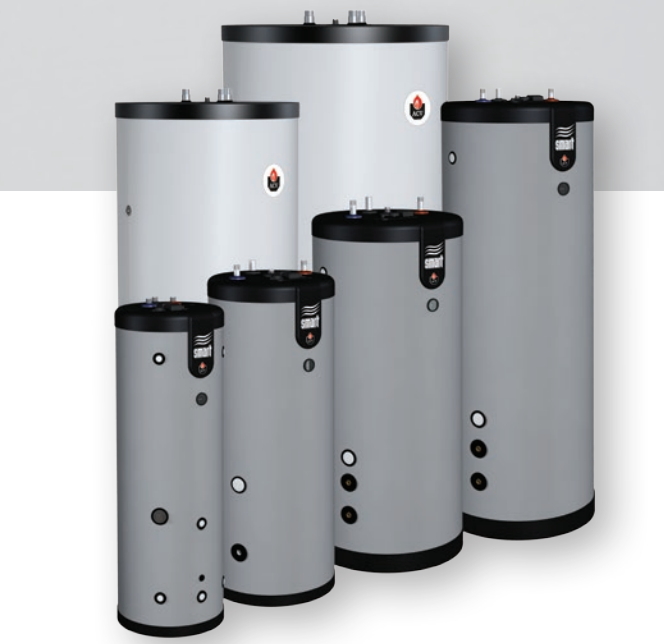

Бойлер косвенного нагрева как гарантия бесперебойного горячего водоснабжения в доме | C.O.K. archive | 2018

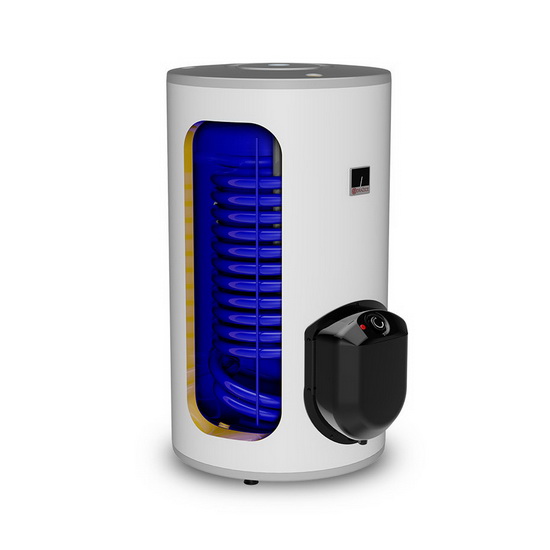

Бойлер косвенного нагрева – как это работает?

Эти водонагреватели отличаются от других источников горячей воды тем, что их конструкция не имеет своего нагревательного элемента. Прогрев теплоносителя здесь происходит путём воздействия внешних отопительных устройств. Это могут быть котлы различного типа, централизованное отопление или иные источники.

Особенность принципа работы бойлера косвенного нагрева состоит в том, что он работает только вместе с вышеперечисленными внешними источниками отопления. От них во встроенный в бойлер змеевик, он же теплообменник, подаётся нагретый теплоноситель, который циркулирует и обогревает находящуюся в бойлере воду.

Для более эффективного сохранения тепла уже нагретой воды все бойлеры имеют внешнюю теплоизоляцию, которая существенно экономит ресурсы потребителя, не позволяя водонагревателю быстро остывать.



Подключение

Бойлеры косвенного нагрева отлично сочетаются со всеми одноконтурными котлами всех типов, а при небольшой переделке на стороне отопительного прибора — и с некоторыми двухконтурными теплогенераторами. В зависимости от модели бойлера подключение к холодной воде может быть снизу, сверху или сбоку. Входной патрубок подключается там же. Он забирает верхние, самые горячие слои теплоносителя в баке. Благодаря этому водоснабжение осуществляется до тех пор, пока в резервуаре не останется ни одного слоя тёплой воды, и только после этого пойдёт холодная.

Под действием насоса теплоноситель проходит по полому змеевику и в холодной воде охлаждается до определённой температуры. После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера. Тогда срабатывает электрическое реле и размыкает цепь в насосе. При понижении температуры цепь опять замыкается, и подача горячей воды в теплообменник возобновляется. Устанавливать водонагреватель надо как можно ближе к котлу или к выходу центрального водоснабжения, вертикально или горизонтально, на пол или стену, исходя из типа прибора.

Преимущества комбинации «котёл + бойлер» по сравнению с двухконтурным котлом

1. Высокая экономичность расхода топлива для горячего водоснабжения.

2. Комфортность при организации рециркуляции в системе ГВС. Не нужно долго ждать, пока горячая вода пойдёт из наиболее удалённой точки водоразбора.

3. Возможность работы полотенцесушителей и водяных тёплых полов летом от линии рециркуляции в системе ГВС.

4. Экономия на расходе холодной воды.

5. Экономия на ремонте котла при замене его вторичного теплообменника (она составит примерно 50 % стоимости двухконтурного котла).



Основные характеристики при выборе бойлера

Мощность. Указывается общая и полезная мощность. Так, например, при указанной 20–30 кВт мощности на обогрев будет уходить только 10–20 кВт, поскольку остальное расходуется на бойлер. Посчитайте, какая мощность вам нужна, — это один из серьёзных стоимостных факторов прибора.

Объём. Необходимо рассчитать, хотя бы примерно, сколько всего воды необходимо для комфортного проживания вашей семьи. В среднем на личную гигиену взрослый человек тратит 5–15 л в день, на мытьё посуды — 15–25 л, на принятие душа — 50–100 л, на принятие ванны — 150–200 л в день. Всего на одного члена семьи ежедневно необходимо 80–100 л горячей воды. Расчёт относительный, так как всё зависит от ваших предпочтений и привычек.

Источник тепла. У вас твердотопливный или газовый котёл, или, может быть, солнечные батареи? Предпочтительнее приобрести бойлер с ТЭНом, тогда он сможет работать круглогодично.

Площадь и материал змеевика. Чем больше размер у теплообменника, тем быстрее вода нагреется. Например, при змеевике площадью в один квадратный метр 100 л воды нагреются за 20 минут. Медь и латунь лучше отдают тепло.

Качество бака. Зависит от материала, из которого он изготовлен. Предпочтительнее нержавеющая или обычная высококачественная сталь, так как они дольше прослужат. Немаловажно внутреннее покрытие прибора — керамика и стеклокерамика, которые гигиеничны и хорошо защищают его от коррозии.

Габариты и размещение. Корпус может быть округлым или прямоугольным. Бойлеры от 150 л делают напольными, поскольку из-за большой массы их небезопасно вешать на стену.

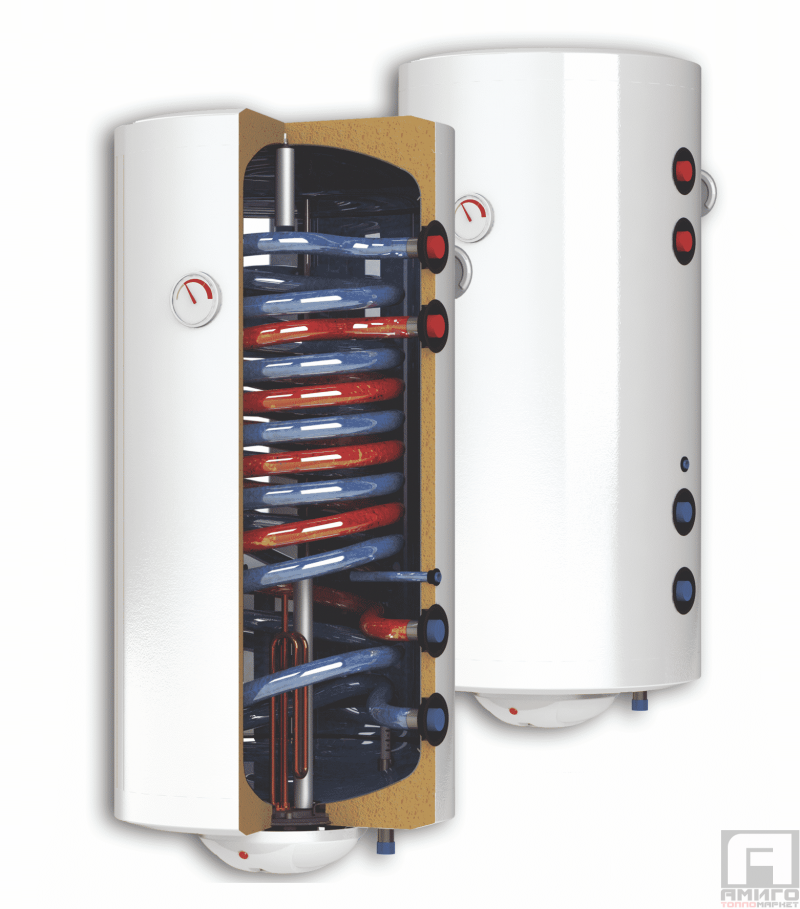

Теплообменники. Обычно устройства оснащаются одним змеевиком. Но, если водонагреватель подключается и к дополнительному источнику энергии, лучше выбирать модель бойлера, в которой установлены два теплообменника.

Качество термоизоляции. Обычно прослойка применяется поролоновая, но в последних моделях используется полиуретан.

Магниевый анод. Крайне желателен в бойлере, поскольку обеспечивает защиту от накипи и коррозии, особенно при проблемах с качеством воды.



Какую модель бойлера выбрать?

Компания «Бош Термотехника» — один из крупнейших мировых поставщиков энергоэффективных систем отопления и горячего водоснабжения — предлагает широкий выбор бойлеров косвенного нагрева, которые соответствуют перечисленным выше характеристикам, а также вашим пожеланиям и возможностям. Рассмотрим три серии водонагревателей этого бренда.

Бойлеры WSTB

  • вертикальное исполнение для использования с настенными и напольными отопительными котлами;
  • модели объёмом 120, 156, 197 и 297 л;
  • изготовлены из стали с внутренним покрытием из гомогенной эмали;
  • предназначены для приготовления горячей воды в бытовых целях для квартир, частных домов и коттеджей;
  • модель WSTB 120 O — подключение котла сверху;
  • модель WSTB 160–300 — подключение котла сбоку;
  • гильза для подключения температурного датчика;
  • теплоизоляция из пенополиуретана толщиной 55 мм;
  • мягкая облицовка;
  • линия рециркуляции в моделях WSTB 160–300;
  • сливной кран в модели WSTB 120 л.

Как видно, бойлеры косвенного нагрева Bosch WSTB имеют внутреннее стеклокерамическое покрытие, которое обеспечивает защиту бака от коррозии и абсолютную гигиеничность приготовления горячей воды. Данное покрытие разработано в отделе исследований и разработок компании. Что немаловажно, каждая серия бойлеров косвенного нагрева Bosch была адаптирована к российским условиям и специально приспособлена к работе с жёсткой водой. Теплоизоляция бойлеров серии WSTB выполнена из безопасных материалов и минимизирует теплопотери в режиме готовности.

Бойлеры W/WST

  • вертикальное исполнение для использования с настенными и напольными отопительными котлами;
  • подключение к сторонним теплогенерирующим системам;
  • модели объёмом от 120 до 987 л;
  • высокая производительность;
  • изготовлены из стали с внутренним покрытием из гомогенной эмали;
  • предназначен для приготовления горячей воды для частных домов, коттеджей, коммерческих и промышленных систем;
  • подключение теплогенератора сбоку;
  • мощность теплообменника от 25 до 112 кВт;
  • гильза для подключения температурного датчика;
  • различные типы теплоизоляции по материалу и толщине для обеспечения требуемого уровня энергоэффективности;
  • греющий элемент — змеевик из стали, покрытой стеклокерамикой;
  • возможность дооснащения ТЭН;
  • линия рециркуляции;
  • магниевый анод;
  • люк для шламоудаления и ревизии.

Данная серия W бойлеров косвенного нагрева была выполнена для объектов с большой потребностью в горячей воде. Линейка представлена баками литражом от 120 до 987 л. Как и в других сериях, внутреннее пространство бака покрыто стеклокерамикой, являющейся химически нейтральной и обеспечивающей абсолютную гигиеничность приготовления горячей воды. Теплоизоляция бойлеров Bosch специально разработана для того, чтобы уменьшить теплопотери в режиме готовности. Теплоизоляция представлена тремя типами, которые отличаются материалом и толщиной теплоизоляции.

Все баки оснащены изолированным магниевым анодом.

Бойлеры WD

  • вертикальное исполнение для использования с настенными отопительными котлами;
  • модели объёмом 115 или 149 л;
  • минимальные теплопотери и высокая степень экономичности;
  • подключение теплогенератора сверху;
  • компактные размеры;
  • гильза для подключения температурного датчика;
  • энергоэффективная теплоизоляция;
  • греющий элемент — змеевик из стали, покрытой стеклокерамикой;
  • линия рециркуляции;
  • магниевый анод.

Бойлеры косвенного нагрева серии WD специально спроектированы для установки в помещениях с ограниченным пространством, в этом им помогает кубическая форма корпуса. Линейка представлена баками объёмом 115 и 149 л с вертикальным подключением, что делает их идеальным дополнением для настенных одноконтурных котлов. И здесь внутреннее пространство бака покрыто стеклокерамикой, являющейся химически нейтральной и обеспечивающей абсолютную гигиеничность приготовления горячей воды.

Хотя система из одноконтурного котла и бойлера занимает больше места в помещении, чем один двухконтурный котёл, этот единственный недостаток с лихвой покрывают многие преимущества такой комбинации, которые мы обозначили ранее. Бойлер косвенного нагрева может стать незаменимым прибором для комфортного горячего водоснабжения вашего дома или квартиры.

Что такое бойлер косвенного нагрева и зачем он нужен?

 pea. ru »  » Что такое бойлер косвенного нагрева и зачем он нужен?

Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство бойлера и вправду выглядит как излишняя трата средств. Но это не так.

Выбрать бойлер косвенного нагрева

Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.

Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.

К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т. д.

Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.

Как устроен бойлер косвенного нагрева

Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:

  • корпус бойлера;
  • утеплитель;
  • бак, выполненный из нержавеющей стали;
  • термометр;
  • теплообменник;
  • магниевый анод.

Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.

Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.

Принцип работы устройства

Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.

После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.

Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.

Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.

Достоинства и недостатки системы

Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:

  1. Способность нагревать воду в больших количествах.
  2. Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
  3. Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
  4. По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
  5. Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).

К недостаткам бойлеров косвенного нагрева можно отнести следующее:

  1. Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
  2. Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
  3. Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.

Как правильно выбрать бойлер?

Основной критерий, которым вы должны руководствоваться при выборе бойлера, – это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону.

Итак, статистика гласит, что в сутки человек тратит горячей воды на:

  • умывание – 6-16 л;
  • мытье посуды – 20-25 л;
  • душ – 60-85 л;
  • принятие ванны – 160-180 л.

К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов.

После того как вы определились с необходимым объемом бойлера, обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи.

Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.

Следующее, на что вам нужно будет обратить внимание, – это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.

Дополнительная информация, консультации, цены

Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов — заполните форму справа, или позвоните.

Описание отдела

Электрооборудование, производство и поставка
  • Производство, поставка и монтаж электростанций, ИБП, стабилизаторов, электрощитового оборудования, насосов, установок компенсации реактивной мощности, трансформаторов, электротехнического оборудования.

  • +7 (495) 229-85-86
  • [email protected]

    		•

    Что такое бойлер – простой ответ на частый вопрос

    Содержание

    1. 1. Бойлер – это…
    2. 2. Виды бойлеров
    3. 3. Четыре важных момента при выборе бойлера

    Сложно представить современную жизнь без горячей воды. Зачастую, именно от ее наличия зависит уровень комфорта дома. Поэтому качественные нагреватели пользуются таким большим спросом. Ведь они надежны, просты в использовании, а, главное, гарантируют наличие в доме горячей воды круглосуточно.

    Мы предлагаем вам разобраться в том, что такое бойлер, какими они бывают и какой из них лучше выбрать, чтобы получить оптимальную отдачу.

    Бойлер – это…

    Для того, чтобы разобраться в этом нужном бытовом приборе, сначала следует узнать, что же значит его название.

    Бойлер – это устройство для подогрева воды в системе отопления и снабжения горячей водой жилых и нежилых помещений. Другими словами – это более мощный и максимально усовершенствованный кипятильник, позволяющий наслаждаться благами цивилизации в каждом доме.

    Виды бойлеров

    Несмотря на то, что суть этого устройства одна – нагрев воды, существует несколько видов водонагревателей, каждый из которых ориентирован на определенные условия эксплуатации.

    Так, например, есть водонагреватели косвенного типа. Такие устройства при работе не используют ни газ, ни электричество. Они получают тепло от других источников энергии. Поэтому, обычно, подключают такие водонагреватели к отопительному котлу. И удобнее всего подобный вариант бойлера использовать при наличии автономного отопления.

    Газовые бойлеры делятся на:

    • Проточные – привычные нам всем газовые колонки, которые безопасны и просты в эксплуатации,
    • Накопительные – в этом случае вода внутри бака нагревается с помощью газовой горелки.

    Электрические водонагреватели так же имеют два типа:

    • Накопительные для нагрева воды используют ТЭН,
    • Проточные – очень компактные, но требуют сильного напора вода и много электроэнергии.

    Как отмечают специалисты и сами пользователи, для бытовых целей самый оптимальный вариант – это накопительный электрический бойлер. Вы самостоятельно можете подобрать тот объем бака, который позволит комфортно пользоваться горячей водой всем членам семьи.

    Если вы остановите свой выбор на накопительном водонагревателе, то вам стоит обратить внимание на то, что они бывают двух типов:

    • Закрытый напорный бойлер – это аппарат, который можно использовать для того, чтобы снабжать горячей водой сразу несколько точек: например, кухню и ванную,
    • Открытый безнапорный водонагреватель идеален для того, чтобы подавать горячую воду только в одну точку. При этом нет необходимости в хорошем напоре, даже при низком давлении горячей водой можно будет пользоваться.

    Кроме того, водонагреватели различаются по типу их размещения. Они бывают напольные и настенные.

    Четыре важных момента при выборе бойлера

    1. Для начала мы советуем определиться с тем, какой бойлер вы будете приобретать: газовый или электрический.

    2.Затем, следует выбрать тип водонагревателя. Если выбор остановлен на модели с баком, то необходимо правильно подобрать его объем. Так, например, 80 – 150 литров горячей воды будет достаточно для семьи из двух человек. Если же у вас есть дети, то лучше обратить внимание на бойлеры с более объемным баком или вовсе отдать предпочтение проточной модели.

    В случае, когда дома есть проблемы с напором воды, то оптимальным вариантом станет модель, в которой есть регулятор потока холодной воды. Именно такая функция позволяет контролировать не только сам напор, но и температуру воды на выходе.

    3.Еще один важный момент – это мощность устройства. Как правило, каждый бойлер имеет два вида мощности: полезную и номинальную. Полезная обозначает максимальную температуру, до которой может быть нагрета вода.

    4.Кроме того, не забывайте про производительность аппарата. Зачем учитывать подобную информацию? Это необходимо для того, чтобы, после покупки, не остаться с прохладной водой, вместо горячей.

    Например, если водонагреватель будет использоваться либо для мытья посуды, либо для принятия ванны, то вам будет достаточно производительности 10-11 литров в минуту. В том случае, если планируется использовать несколько водозаборных точек, следует выбирать бойлер в два раза мощнее.

    Надеемся, что мы помогли вам разобраться в том, что такое бойлер, и у вас не возникнут серьезные затруднения при его выборе и покупке. Если же у вас остались вопросы, обращайтесь к нашим консультантам, которые всегда смогут вам помочь.

    Основы водогрейных котлов | Консультации



    Цели обучения
    • Определение основных компонентов котла.
    • Различать типы водогрейных котлов.
    • Изучите коды и требования безопасности для водогрейных котлов.

    Котлы являются одной из основных систем производства энергии в зданиях, обеспечивая отопление помещений, а также горячее водоснабжение зданий и жильцов. Котлы производят пар или горячую воду для распределения тепловой энергии между зданиями и внутри них.

    Паровые и высокотемпературные системы горячего водоснабжения обычно используются на крупных объектах, поскольку более высокая энергоемкость позволяет уменьшить размеры оборудования и трубопроводов. Для некоторых коммерческих, медицинских и промышленных объектов пар также может использоваться для других целей, а также для комфортного отопления.

    Однако высокое содержание энергии в этих системах приводит к снижению эффективности и увеличению потерь энергии. Эти высокоэнергетические системы также сопряжены с рисками для безопасности, которые требуют специальных строительных требований и навыков эксплуатации. По этой причине системы горячего водоснабжения более экономичны с точки зрения строительства, энергии и эксплуатации для многих небольших систем.

    Американское общество инженеров-механиков и Кодекс по котлам и сосудам под давлением, Раздел IV, Правила строительства отопительных котлов, определяют требования к водогрейным и паровым отопительным котлам по сравнению с требованиями к энергетическим котлам, которые используются в основном для выработки электроэнергии. генерация и другие виды промышленного использования. Отопительные котлы производят пар с плотностью менее 15 фунтов на квадратный дюйм или воду с температурой менее 250°F. В этой статье речь пойдет только о водогрейных котлах.

    Основы котла

    Все котлы состоят из четырех основных компонентов: горелки, камеры сгорания, теплообменника и органов управления.

    Горелка: Функция горелки заключается в смешивании воздуха и топлива в оптимальных пропорциях для полного и эффективного сгорания и в качестве источника воспламенения смеси. В жидкотопливных горелках обычно используется горелка с принудительной тягой с распылением топлива с помощью напорной форсунки, воздуха или пара. Газовые горелки могут использовать либо вентилятор с принудительной тягой, либо использовать естественную тягу с подачей газа через ряд отверстий.

    Наиболее распространенными видами топлива в современных котлах являются ископаемые виды топлива: природный газ и мазут № 2, поскольку распределение топлива широко доступно, а меры контроля и повышения эффективности были сосредоточены на этих видах топлива из-за их распространенности.

    На заре истории котлов твердое топливо было наиболее распространенным, так как оно было наиболее доступным. Уголь и дрова были самыми распространенными. Уголь потерял свою популярность, в основном из-за высокого содержания серы и связанного с этим загрязнения, создаваемого сжиганием. Древесина вновь приобрела некоторую популярность наряду с другими видами топлива из биомассы благодаря своей устойчивости.

    Отработанное тепло другого процесса, например, газового двигателя внутреннего сгорания или выхлопа турбины, может использоваться в качестве источника тепла вместо сжигания топлива в котле. Еще одним источником энергии, который может завоевать популярность, является электричество. Горячая вода, вырабатываемая электрическим котлом, не производит на объекте парниковых газов. Там, где электроэнергия может быть получена из 100% возобновляемых источников, электрический котел является теплогенератором с нулевым уровнем выбросов.

    Камера сгорания: Для горения необходимы три компонента: топливо, кислород и тепло. Все три из них должны контролироваться для эффективного управления котлом. Скорость подачи топлива регулируется в соответствии с требованиями процесса для поддержания температуры котла. Скорость кислорода, как компонента воздуха, регулируется для обеспечения полного стехиометрического сгорания топлива. Слишком мало воздуха и не все топливо не сгорает, что приводит к загрязнению, в том числе опасным угарным газом и трате топлива. При подаче избыточного воздуха энергия тратится впустую, так как избыточный воздух отнимает тепло у пламени.

    Высокие температуры пламени также вызывают реакцию азота с кислородом и образование оксидов азота, обычно называемых NO x . Температуру пламени можно контролировать путем рециркуляции части дымовых газов и смешивания их с поступающим для горения воздухом, что снижает доступ кислорода для процесса горения. Рециркулирующий газ не отбирает тепло у процесса сгорания, потому что он уже горячий. Тепло подается для инициирования горения посредством искры и/или пилотного пламени. Горение обычно является самоподдерживающимся после того, как оно установлено.

    Этот процесс горения обычно происходит в камере сгорания котла. Эту часть котла часто также называют топкой. Стенки камеры сгорания также являются поверхностями теплообменника для котлов с внутренним нагревом. Излучение является основным способом передачи тепла от пламени к воде в этой части котла. Источником тепла также может быть источник вне котла. Тепло от турбины внутреннего сгорания или отработанное тепло технологического процесса можно направить в котел. Это примеры внешних источников тепла.

    Теплообменник: После окончания зоны пламени горячие продукты сгорания и неизрасходованные части воздуха проходят через более узкие теплообменные каналы, а передача тепла осуществляется конвекцией и теплопроводностью.

    Теплообменники в котлах бывают трех основных конфигураций: водотрубные, жаротрубные и чугунные секционные.

    Водотрубный котел – это котел, в котором нагреваемая жидкость проходит по ряду труб или труб, а дымовые газы выходят за пределы труб. Тепло от продуктов сгорания проходит через металлические стенки трубы. Большие водотрубные котлы изготавливаются из черных металлов.

    Традиционно для котлов большой мощности использовались водотрубные котлы, однако с появлением маломассовых и конденсационных котлов водотрубная конфигурация стала более распространенной для котлов малой мощности. Водяные трубы для этих небольших котлов изготовлены из устойчивого к коррозии материала.

    Жаротрубные котлы имеют трубы большого диаметра, расположенные в большом барабане. По этим трубам проходят дымовые газы, нагревая воду в большом барабане. Жаровые трубы обычно располагаются горизонтально. Котлы также могут быть расположены вертикально для уменьшения занимаемой площади. При конденсации вертикальная конфигурация также упрощает дренаж сконденсировавшихся дымовых газов.

    Жаротрубные котлы классифицируются по количеству проходов горения и продуктов горения. Первый проход состоит из цилиндрической топки большого диаметра. Горячие газы совершают поворот на 180 градусов за секунду, проходя через серию меньших трубок. Газы снова поворачиваются на 180 градусов; как правило, третий проход имеет трубы меньшего диаметра, но больше труб, чем второй проход. Наиболее распространены трех- или четырехходовые котлы.

    Горизонтальный котел с четным количеством проходов будет иметь соединение дымохода ближе к передней части котла, а при нечетном количестве проходов дымоход будет сзади. Задняя часть котла имеет дверцу с огнеупорной футеровкой (сухая задняя часть) или заполненную водой (мокрая задняя часть). Мокрый котел сложнее сконструировать и требует дополнительных уплотнений, поэтому он дороже, но увеличенная площадь теплопередачи повышает эффективность. Жаротрубные котлы изготавливаются из черных металлов.

    Чугунные секционные котлы состоят из модульных чугунных секций. Камера сгорания расположена в котле низко и окружена водяными каналами. Горячие дымовые газы обычно поднимаются вверх и к передней части котла, а затем назад к задней части, аналогично трехходовому жаротрубному котлу, но вместо газов, проходящих по трубам, газы проходят через расширенные поверхностные газовые каналы снаружи. отливок. Вода содержится внутри отливок. Каждая литая секция соединяется с соседней секцией коническими соединителями, которые сжимаются при соединении секций болтами.

    Чугунный секционный котел имеет несколько преимуществ. Чугунный материал более устойчив к коррозии, чем сталь, используемая в водотрубных и жаротрубных котлах. Котел можно перемещать на место по одной секции через двери или окна здания. Благодаря модульной конструкции мощность котла можно регулировать, изменяя количество используемых чугунных секций.

    Управление котлом

    Для безопасной и эффективной работы всех котлов требуется управление тремя основными элементами: потоком воды, потоком воздуха и потоком топлива. Поверхности теплообмена водогрейных котлов должны соприкасаться с водой во избежание перегрева поверхности теплообмена. Для этого необходимы датчики низкого уровня воды.

    Топливо и воздух регулируются совместно, но количество подаваемого топлива зависит от теплового входа, необходимого для контроля температуры котла. Затем воздух контролируется для оптимизации процесса горения.

    Код модели для водогрейных котлов соответствует разделу IV Кодекса ASME BPV. В этом коде перечислены шесть функций безопасности, которые должен иметь каждый водогрейный котел:

    1. Манометр или датчик высоты. Этот манометр помогает оператору определить, правильно ли заполнен котел водой и работает ли компенсация расширения в системе.
    2. Термометр. Это также позволяет оператору определить правильную работу котла и подтвердить работу необходимых регуляторов температуры.
    3. Два регулятора температуры. Если котел зажигается автоматически, то первый считается рабочим регулятором. Во-вторых, это защитное отключение по верхнему пределу. В большинстве юрисдикций требуется, чтобы контроль верхнего предела был оснащен переключателем ручного сброса.
    4. Автоматическая отсечка топлива при малой воде. В большинстве юрисдикций требуется отключение подачи топлива при низком уровне воды с ручным переключателем сброса. Второй выключатель низкого уровня воды требуется, если котел запускается автоматически и имеет тепловложение более 400 000 БТЕ/час. Этот переключатель расположен выше нижнего предела безопасности и останавливает горелку в случае низкого уровня воды и может разрешить повторный запуск котла после восстановления уровня воды. Маломассивные водотрубные котлы часто также требуют подтверждения прохождения воды через котлы. Из-за их малой массы перегрев происходит почти мгновенно, если поток воды остановлен.
    5. Приспособления для теплового расширения. При нагревании вода расширяется, что приводит к повышению давления в системе. Система теплового расширения дает этому увеличенному объему воды место для использования.
    6. Предохранительный клапан. В дополнение к системе теплового расширения требуется предохранительный клапан. Этот клапан сработает, если расширительная система выйдет из строя или котел отключится от системы и случайно загорится. Предохранительный клапан подключается напрямую к котлу без запорных клапанов. Клапан установлен ниже номинального давления как котла, так и любых других компонентов системы. Размер клапана должен предотвращать превышение расчетного давления котла в случае блокировки потока воды от выхода из входного и выходного трубопровода и горелки на полном огне. Рейтинг предохранительного клапана включает в себя как давление сброса, так и расход топлива в БТЕ для котла.

    Конденсационные котлы

    Для повышения КПД котла выше порогового значения 85 % дымовые газы должны конденсироваться на поверхности теплообмена. Эффективность этих конденсационных котлов значительно повышается как за счет пониженной допустимой температуры воды, что улучшает среднелогарифмическую разность температур механизма теплопередачи, так и за счет рекуперации скрытой теплоты парообразования от сгорания топлива. КПД конденсационных котлов может достигать 95-95%.8%.

    Конденсация допускается при использовании металлов, таких как медь, алюминий или нержавеющая сталь и даже некоторых специальных чугунов. Производители и исследователи также экспериментировали с керамикой и другими композитными материалами. В конденсационных установках содержание загрязняющих веществ в топливе, особенно серы, должно быть сведено к минимуму. Поэтому в качестве источника топлива чаще всего используется природный газ, но для некоторых котлов разрешено использовать мазут со сверхнизким содержанием серы.

    Благодаря высокой энергоэффективности и улучшенной конструкции низкотемпературных водогрейных котлов популярность конденсационных котлов растет.

    Коррозия в котлах

    Коррозия в котлах является основной причиной отказа котлов. Коррозия возникает как со стороны воды, так и со стороны огня. Коррозия со стороны воды вызывается кислородом в воде. В плотно закрытой системе обработка воды практически не требуется, поскольку кислород поглощается по мере того, как трубопровод ржавеет, но прекращается, как только весь кислород потребляется. В более крупных и/или негерметичных системах, где постоянно требуется подпиточная вода, коррозию со стороны воды можно контролировать, регулируя кислотность, щелочность и содержание кислорода путем добавления химикатов. Часто добавляют биоциды и ингибиторы накипи.

    Химический состав воды обычно проверяется и регулируется вручную, поскольку для системы горячего водоснабжения требуется гораздо меньше подпиточной воды, чем для паровой системы. Коррозия со стороны дымохода возникает из-за конденсации дымовых газов на поверхности теплопередачи или в дымоходе. Конденсат из дымохода может попасть в котел и вызвать эту коррозию. Эта конденсация очень кислая из-за серы в топливе и хлоридов в атмосфере. Когда эти соединения конденсируются, они соединяются с водяным паром в дымовых газах и образуют сильные кислоты.

    Самый простой способ контролировать эту конденсацию – поддерживать температуру дымовых газов и прилегающих поверхностей выше точки росы дымовых газов. Это требует, чтобы температура дымовых газов оставалась выше 350°F. Температура означает, что максимально достижимая эффективность котла находится в диапазоне от низких до средних 80%.

    Коды котлов, требования

    Зазоры спереди, сзади, по бокам и сверху котлов для эксплуатации, обслуживания и проверки должны соответствовать требованиям юрисдикции. Если юрисдикционных требований не существует, то должны быть соблюдены требования производителя котла. Инженер-разработчик должен позаботиться об определении этих требований.

    Зачастую эти требования отсутствуют в строительных нормах и правилах, но регулируются другими ведомствами. Например, в Нью-Йорке Министерство труда определяет многие из перечисленных выше параметров и дополнительные требования, такие как лестницы для доступа к верхней части котлов.

    Основными нормами, регулирующими управление котлами, являются ASME CSD-18 «Управление и устройства безопасности для автоматических котлов» и NFPA 85: Код опасности для котлов и систем сжигания. CSD-1 применяется к котлам мощностью до 12 500 000 БТЕ/час. Многие местные и международные кодексы включают части этих двух кодексов в свои формулировки. Следующее обсуждение освещает некоторые из требований, содержащихся в кодексах. См. коды исключений и, в некоторых случаях, более строгих требований, чем описано здесь.

    Часто упускаемые из виду требования к системе управления котлом – это требования к подключению внешних устройств, не входящих в состав средств управления, поставляемых изготовителем. Одним из них является требование блокировки котлов источником воздуха для горения. Впускные заслонки или вентиляторы воздуха для горения не являются неотъемлемыми компонентами органов управления, которые часто поставляются производителем горелки. Еще одним внешним элементом управления является дистанционный выключатель. Это требование определено в CSD-1 CE-110 (b). Эти элементы, внешние по отношению к органам управления горелкой/котлом, требуют от инженера-разработчика включения этих требований к интерфейсу в проектную документацию.

    Водогрейные котлы имеют ряд преимуществ перед котлами большей мощности в небольших системах. Конденсационные котлы стали наиболее часто устанавливаемыми котлами в новых установках, где вся система спроектирована так, чтобы использовать преимущества повышенной эффективности, обеспечиваемой более низкими температурами воды. Более низкая сложность водогрейных котлов и систем горячего водоснабжения имеет проверенную историю безопасной, надежной и эффективной работы при правильной установке и обслуживании и может сэкономить затраты владельцев в течение срока службы системы.

    Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.

    Бойлеры и водонагреватели: в чем разница?

    Некоторым домовладельцам может быть непонятна разница между бойлером и водонагревателем. Есть некоторое пересечение функций котлов и водонагревателей, но эти два прибора не одинаковы. Оба прибора нагревают воду, которую используете вы и ваша семья, но бойлеры также обеспечивают теплом ваш дом, а водонагреватели – нет.

    Мы объясним разницу более подробно и обсудим оба этих бытовых прибора, чтобы вы поняли, что за кулисами работает для нагрева воды или, в случае с бойлерами, для нагрева воды и вашего дома.

    Что такое котел?

    Начнем с объяснения, что такое котел и для чего он служит. Котел обеспечивает как горячую воду, так и отопление для коммерческого здания или жилого дома. Применительно к жилым помещениям это означает, что когда у вас есть бойлер, горячая вода для душа, посудомоечной машины, стиральной машины и т. д. поступает из одного и того же источника, который обеспечивает теплом весь ваш дом.

    Это подводит нас к одному из основных различий между бойлером и водонагревателем. С водонагревателем вам понадобится другое средство обогрева вашего дома, например, печь. Бойлер не только нагревает воду для использования в бытовых приборах и душах по всему дому, но и использует горячую воду для обогрева дома всякий раз, когда вы включаете отопление в холодные месяцы.

    Как правило, тепло поступает через плинтусные радиаторы или системы лучистого пола. Хотя название «бойлер» предполагает, что вода кипит, большинство бытовых котлов не нагревают воду до такой степени.

    Давайте посмотрим на некоторые типы котлов, которые вы увидите сегодня на рынке.

    Высокое давление и низкое давление

    Если вы покупаете бойлеры, вы можете увидеть разницу между агрегатами высокого и низкого давления. Однако здесь нет необходимости принимать решение, если вы выбираете котел для дома. Когда речь идет о бытовом отоплении, агрегаты низкого давления являются стандартными. Устройства высокого давления, которые превышают 160 фунтов на квадратный дюйм для воды, чаще используются в коммерческих целях и требуют частого контроля, поскольку они могут вызвать проблемы с безопасностью.

    Стандартная и комбинированная установки

    Стандартная установка котла в доме включает бак для хранения холодной воды и цилиндр для горячей воды. Эта установка занимает довольно много места, но она хорошо подходит для больших домов или домохозяйств, которые используют много горячей воды, особенно одновременно.

    Другим вариантом, который следует рассмотреть, является комбинированный котел, обычно называемый «комбинированный котел». Этот тип котла обогревает ваш дом так же, как и стандартный котел, но вместо того, чтобы хранить горячую воду для доступа через домашние краны и бытовые приборы, он нагревает воду по запросу, когда она вам нужна. Отсутствие накопительных баков означает, что эти котлы занимают меньше места. Вы можете думать о комбинированных котлах как о варианте, аналогичном безбаковым водонагревателям, о которых мы поговорим ниже. Разница в том, что, поскольку они являются котлами, они также обогревают ваш дом.

    Что такое водонагреватель?

    Мы поговорили о бойлерах и о том, как они работают, а теперь обратимся к водонагревателям. Водонагреватели, как и бойлеры, обеспечивают горячую воду для использования по всему дому, когда вы хотите принять душ, вымыть руки или запустить посудомоечную машину. В отличие от бойлеров, это единственное назначение водонагревателя. Водонагреватели не играют никакой роли в обогреве вашего дома.

    Домохозяйства, использующие водонагреватели вместо бойлеров, имеют другие средства обогрева дома. Для большинства домохозяйств в Северной Америке это означает печь, хотя тепловые насосы также распространены. Печи бывают разных типов и получают энергию от природного газа, электричества или мазута. Независимо от используемого топлива печь продувает нагретый воздух по воздуховодам вашего дома, а теплый воздух поступает в помещения вашего дома через регистры или решетки в приточно-вытяжной системе.

    Если у вас есть печь или другое средство обогрева вашего дома, вы можете рассчитывать на водонагреватель для обеспечения вашего дома горячей водой. Сегодня на рынке вы увидите два основных типа водонагревателей – обычные накопительные водонагреватели, также называемые баковыми нагревателями, и модели без бака, работающие по запросу.

    Баковые водонагреватели

    Стандартные водонагреватели являются наиболее популярным типом системы нагрева воды в домах. Они включают в себя бак, который нагревает воду и постоянно поддерживает ее горячей, вмещая от 20 до 80 галлонов. Когда вы включаете раковину или душ, горячая вода течет из вашего водонагревателя, который обычно находится в подвале, гараже или подсобном помещении где-то в вашем доме, через водопроводные трубы к вашему крану.

    Когда горячая вода покидает бак, он начинает наполняться холодной водой снизу. Для многих домохозяйств этой системы достаточно для подачи горячей воды в любое время. Некоторые семьи, однако, могут иногда использовать горячую воду быстрее, чем бак может нагреть больше. В этом случае вы можете временно исчерпать запас горячей воды.

    Это явление обычно происходит, когда несколько человек в домашнем хозяйстве одновременно требуют горячей воды. Если вы когда-нибудь принимали душ, пока кто-то еще мыл посуду или принимал душ в другой ванной, и замечали, что вода меняется с приятно горячей на холодную, вы испытали это ограничение на себе.

    Водонагреватели без бака

    Водонагреватели без бака или по требованию не хранят горячую воду в баке. Вместо этого они нагревают воду только тогда, когда вы включаете прибор или кран, который этого требует. Холодная вода проходит через безрезервуарную систему, которая занимает часть пространства стандартной модели резервуара и быстро нагревается по мере прохождения.

    Поскольку безбаковые водонагреватели нагревают воду только по мере необходимости, они, как правило, более энергоэффективны. В некоторых случаях они также могут более эффективно удовлетворять потребности в горячей воде. Однако при производительности от двух до пяти галлонов в минуту безбаковые водонагреватели имеют некоторые ограничения в отношении того, сколько горячей воды они могут одновременно обеспечивать.

    Местные водонагреватели представляют собой разновидность безрезервуарных водонагревателей. Вместо одного мощного агрегата, который нагревает воду для всего дома, точечные агрегаты размещаются по всему дому, устанавливаются рядом с раковинами или душевыми, поэтому каждый агрегат может сосредоточиться исключительно на обеспечении мгновенной и бесперебойной подачи горячей воды в эти помещения.

    Узнайте больше о безбаковых водонагревателях

    Сравнение бойлера и водонагревателя

    Помимо сравнения котлов и водонагревателей с точки зрения их функций, мы также можем сравнить несколько различных аспектов этих приборов, включая их энергопотребление. эффективность, стоимость установки, типичный срок службы и необходимое техническое обслуживание.

    Эффективность

    Некоторые домовладельцы могут захотеть узнать, что более эффективно: бойлер или водонагреватель. Чтобы ответить на этот вопрос, давайте сначала посмотрим, откуда берут мощность котлы и водонагреватели. Существует множество источников топлива для котлов, включая природный газ, пропан, мазут и альтернативные варианты топлива. Как правило, водонагреватели работают на электричестве, природном газе или пропане, хотя некоторые модели могут работать на солнечной энергии.

    Сложно провести прямое сравнение между бойлерами и водонагревателями, когда речь идет об эффективности, поскольку эффективность варьируется от модели к модели в обоих случаях. Как правило, производители измеряют эффективность котлов с точки зрения годовой эффективности использования топлива, которая говорит вам, сколько энергии, используемой котлом, преобразуется непосредственно в тепло. Стандартным показателем эффективности водонагревателей является их энергетический коэффициент, который говорит вам, сколько горячей воды производит установка на единицу топлива, потребляемого в обычный день.

    Также важно отметить, что при наличии водонагревателя вам потребуется еще одна система для обогрева вашего дома. Если вас беспокоит прямое сравнение количества энергии, которое вы бы использовали в случае котла и водонагревателя, вам необходимо учитывать дополнительную энергию, потребляемую печью или любой другой системой отопления, используемой в вашем доме.

    Стоимость установки

    Некоторые домовладельцы также хотят знать: «Дешевле ли установка водонагревателя или бойлера?» Стоимость установки любой из этих систем зависит от нескольких факторов, но, как правило, установка котла требует более значительных инвестиций. Когда мы учитываем цену самого устройства, а также трудозатраты на его установку, новый котел обычно стоит где-то в диапазоне от 3500 до 8000 долларов.

    Когда речь идет о водонагревателях, стоимость установки, включая устройство и работу по его установке, как правило, составляет от 1000 до 3500 долларов США. Установка безбакового водонагревателя может стоить дороже, чем другие варианты водонагревателя.

    Некоторые домовладельцы задаются вопросом, смогут ли они сэкономить деньги, купив желаемое устройство и самостоятельно установив его. Независимо от того, устанавливаете ли вы бойлер или водонагреватель, вам следует нанять специалистов по HVAC для выполнения установки. В некоторых случаях вы можете аннулировать гарантию, пытаясь установить бойлер или водонагреватель самостоятельно. Когда вы нанимаете лицензированных специалистов для выполнения этой работы, вы можете быть уверены, что они установят устройство безопасно и в соответствии с государственными и местными строительными нормами.

    Срок службы

    Срок службы бойлеров и водонагревателей одинаков. Традиционные газовые котлы, а также стандартные водонагреватели, как правило, служат от 10 до 15 лет.

    Если для вас важнее всего срок службы, вам следует выбрать высококачественный котел или водонагреватель и обслуживать его надлежащим образом. В дополнение к выполнению задач по техническому обслуживанию своими руками, при необходимости отдайте бойлер или водонагреватель на профессиональное обслуживание. Еще одна вещь, на которую следует обратить внимание домовладельцам, особенно заботящимся о долговечности, заключается в том, что водонагреватели без резервуара часто имеют более длительный срок службы. При правильном уходе они служат более 20 лет. Они могут служить исключительно долго, отчасти потому, что состоят из легко заменяемых частей.

    Для замены не всегда нужно ждать, пока перестанет работать водонагреватель или бойлер. В некоторых случаях вы захотите заменить водонагреватель или бойлер, даже если он все еще работает спустя долгое время, потому что доступны лучшие и более энергоэффективные модели.

    Необходимое техническое обслуживание

    Давайте рассмотрим, какие задачи по техническому обслуживанию котла и водонагревателя необходимо выполнить. Обе эти системы потребуют некоторого обслуживания, хотя водонагреватели, как правило, требуют меньшего обслуживания по сравнению с ними.

    Чтобы максимально продлить срок службы котла, вам необходимо:

    • Ежегодно осматривать его, чтобы убедиться, что уровень воды находится на должном уровне и нет утечек.
    • Регулярно прочищайте все вентиляционные отверстия и дымоходы и при необходимости удаляйте накипь.
    • Полностью промывайте и очищайте систему каждые шесть месяцев.
    • Смазывайте все движущиеся части два раза в год.

    Для водонагревателей, особенно с баками, периодически необходимо:

    • Осмотрите водонагреватель на наличие утечек или других проблем.
    • При выключенном питании проверьте водяной клапан, чтобы убедиться, что он останавливает поток должным образом.
    • Слейте воду из бака и избавьтесь от осевшего внутри осадка.

    Узнайте о наших услугах по водонагревателям

    Связаться с Home Климат для котлов или водонагревателей Услуги по обслуживанию и установке

    Если вы живете в районе Центральной Пенсильвании и хотите установить бойлер или водонагреватель, или если вам нужно Home Climates может помочь в проведении профессионального обслуживания вашей существующей системы отопления. Мы выполним установку вашей системы отопления с впечатляющим уровнем мастерства и заботы, которые наши клиенты ожидают от нашей команды техников. Мы можем даже выполнить более сложные установки, такие как переход с нефти на газ.

    Если вы хотите, чтобы ваш бойлер или водонагреватель был правильно установлен и обслуживался эффективно, вы можете положиться на Home Climates, чтобы сделать работу правильно. Мы также можем помочь ответить на любые оставшиеся у вас вопросы о вариантах котлов и водонагревателей и о том, что лучше всего подходит для вашей ситуации. Свяжитесь с Home Climates сегодня, чтобы получить оценку и приступить к работе.

    Комбинированные котлы – Эффективное горячее водоснабжение и отопление помещений

    Один прибор объединяет высокоэффективное отопление помещений и горячее водоснабжение

    Являясь ведущим поставщиком решений для водяного отопления уже более 70 лет, компания State и ее традиции инноваций продолжаются и по сей день. Государство предлагает надежные решения для нагрева воды, в том числе энергоэффективные варианты, такие как комбинированные бойлеры, которые одновременно обеспечивают отопление помещений и горячее водоснабжение.

    Посмотреть все комбинированные котлы Ресурсы подрядчика

    Преимущества комбинированных котлов

    • Объединение воды и отопления помещений

      Объединяя две потребности в одном приборе, комбинированные котлы могут служить как традиционным водонагревателем, так и обогревателем в вашем доме. Обладая высоким КПД 95% AFUE, эти устройства экономят место, отличаются высокой производительностью и снижают эксплуатационные расходы.

    • Надежное снабжение горячей водой

      Комбинированный бойлер ProLine ® XE предлагает лучшую в отрасли горячую воду по требованию для ваших повседневных нужд благодаря высокоэффективной конструкции.

    • Мощный обогрев помещений
      Котлы

      Combi также обеспечивают надежное тепло для вашего дома. Комбинированный котел ProLine ® XE обеспечивает высокую производительность обогрева помещений — до 74 % больше теплопроизводительности, чем у аналогичных устройств.

    • Экономия места

      В дополнение к простоте установки и минимальному обслуживанию, комбинированные котлы подходят для повседневных нужд, встраиваясь в небольшие помещения благодаря настенной конструкции.

    • Экономия затрат

      Высокоэффективные и экологически безопасные комбинированные котлы State имеют AFUE (годовой коэффициент использования топлива) 95 % и сертифицированы по стандарту ENERGY STAR ® , что позволяет сократить расходы на электроэнергию.

    • Простота установки
      Комбинированные котлы

      State легко устанавливаются с возможностью прямой вентиляции на высоте до 100 футов, что дает гибкость в выборе места установки.

    Подробный обзор

    Что такое комбинированный котел?

    Комбинированный или комбинированный котел обеспечивает высокоэффективное отопление помещений и горячее водоснабжение (ГВС) при небольшой занимаемой площади. Эти устройства легко устанавливаются и требуют минимального обслуживания. Процесс нагрева воды начинается с открытия крана горячей воды, что приводит к протеканию воды через теплообменник. Нагретая котловая вода из жаротрубного теплообменника отдает тепло хозяйственно-бытовой воде для нагревания ее до заданной температуры. Отводной клапан подает нагретую котловую воду во внешний контур отопления помещения, когда это необходимо.

    remove_circle_outline Каковы основные преимущества комбинированного котла?

    Комбинированные котлы объединяют пространство и нагрев воды в одном приборе, обеспечивая компактный и высокоэффективный выбор для удовлетворения ваших повседневных потребностей. Ведущие в отрасли комбинированные котлы ProLine ® XE просты в установке и эксплуатации, обеспечивают подачу горячей воды и до 74 % большую теплопроизводительность по сравнению с сопоставимыми комбинированными котлами, чтобы сделать повседневную жизнь в вашем доме комфортной.

    add_circle_outline В чем разница между комбинированным котлом и традиционным котлом?

    Несмотря на то, что комбинированные и традиционные котлы могут обогревать как дом, так и воду, между ними есть существенные различия.

    Разработанные специально для отопления помещений, традиционные котлы используют горячую воду, циркулирующую через радиаторы или водяную систему отопления, для повышения температуры воздуха. Вода из традиционного котла также может использоваться для нагрева воды для бытовых нужд в сочетании с отдельным бойлером косвенного нагрева. В то время как некоторые традиционные бойлеры совместимы с питьевой водой, другие требуют дополнительной обработки воды.

    Комбинированные котлы, с другой стороны, очень эффективно обеспечивают обогрев помещения и воды с помощью одного прибора. Подобно безбаковому водонагревателю, комбинированный бойлер обеспечивает непрерывную подачу горячей воды по требованию и может легко и надежно переключаться между водяным отоплением и отоплением для обеспечения вашего комфорта.

    add_circle_outline Экономит ли двухконтурный котел?

    Поскольку они очень эффективны как для использования, так и для нагревания воды, использование комбинированного котла может привести к снижению затрат на электроэнергию в доме.

    add_circle_outline Энергоэффективны ли комбинированные котлы?

    Да! Комбинированные котлы с рейтингом AFUE 95% сертифицированы ENERGY STAR ® .

    Комбинированные котлы State позволяют объединить два высокоэффективных котла в один для обогрева помещения и нагрева воды. Комбинированный котел ProLine ® XE с регулируемой системой сжигания с динамическим диапазоном 10:1 также обеспечивает высокую эффективность работы даже при не столь высокой потребности в отоплении.

    Рекомендуемые комбинированные бойлерные водонагреватели

    • SCB-199S-N

      ProLine
      ® XE Высокоэффективный газовый комбинированный котел со сверхнизким выбросом NOx 199 999 БТЕ
      • Обеспечивает достаточное количество горячей воды для бытового потребления для стандартной ванны на 2-1/2, дома или квартиры на одну семью с производительностью 4,8 галлона в минуту
      • Обеспечивает высокоэффективное отопление помещений и горячее водоснабжение при компактных размерах и простой установке
      • ENERGY STAR ® Сертифицировано с рейтингом AFUE (годовая эффективность использования топлива) 95 %
      • Разработан специально для низких высот ниже 4500 футов

    • SCB-150S-N

      ProLine
      ® XE Высокоэффективный комбинированный котел на природном газе со сверхнизким уровнем выбросов NOx мощностью 150 000 БТЕ
      • Обеспечивает высокоэффективное отопление помещений и горячее водоснабжение при компактных размерах и простой установке
      • ENERGY STAR ® Сертифицировано с рейтингом AFUE (годовая эффективность использования топлива) 95 %
      • Разработан специально для низких высот ниже 4500 футов

    • SCB-110H-N

      Premier
      ® XE Высокоэффективный высотный комбинированный котел со сверхнизким выбросом NOx мощностью 110 000 БТЕ на природном газе
      • Обеспечивает высокоэффективное отопление помещений и горячее водоснабжение при компактных размерах и простой установке
      • ENERGY STAR ® Сертифицировано с рейтингом AFUE (годовая эффективность использования топлива) 95 %
      • Разработан специально для высокогорных регионов на высоте от 3000 до 9600 футов

    Посмотреть все Комбинированные котлы

    Запросить цену


    у местного специалиста

    Сотрудничайте с местным установщиком, чтобы сделать первый шаг к бак водонагреватель.

    Найдите местного установщика

    Не знаете, какой водонагреватель вам подходит?

    Используйте наш инструмент выбора продукта XPERT ™ , чтобы выбрать правильная модель для вашего приложения.

    Помогите мне выбрать

    Дополнительные показания

    • Газовые водонагреватели требуют вентиляции при установке. В зависимости от вашего дома, есть много разных вариантов.

      Подробнее о конфигурациях вентиляционных отверстий keyboard_arrow_right

    • Государственные водонагреватели бывают самых разных размеров. Откройте для себя факторы, которые следует учитывать при принятии решений.

      Узнайте, как определить правильный размер keyboard_arrow_right

    • Производительность ваших водонагревателей зависит от качества воды в вашем районе. Узнайте больше о жесткости воды, почему это важно и как ее предотвратить.

      Узнайте, как качество воды влияет на производительность keyboard_arrow_right

    • Вы можете рассчитывать на государственные водонагреватели. Они спроектированы с высшими функциями безопасности, которые обеспечивают вам душевное спокойствие.

      Узнайте о функциях безопасности водонагревателя keyboard_arrow_right

    Ресурсы подрядчика

    • Руководство по установке

      Загрузите наши инструкции по установке газового водонагревателя.

      Просмотр документа

    • Руководство по ресурсам

      Подберите расход в соответствии с потребностями вашего клиента.

      Просмотр документа

    • Инструмент перекрестных ссылок

      Поиск вариантов замены, соответствующих требованиям NAECA.

      Использовать инструмент

    Поддержка владельца

    Бойлеры

    и водонагреватели: в чем разница?

    Для большинства людей горячая вода не является предметом роскоши; это необходимо для повседневных дел, таких как приготовление пищи, купание и стирка. Так что в вашем доме совершенно необходима эффективная система нагрева воды, такая как бойлер или водонагреватель. Но… в чем именно разница между бойлером и водонагревателем?

    Бойлер — это то же самое, что водонагреватель? Нет, не совсем. Оба они, как следует из названия, нагревают воду. Однако бойлеры и водонагреватели делают это по-разному.

    В этой статье мы собираемся дать им определение, изучить их функции и различные типы каждого из них и, надеюсь, помочь вам решить, какой из них лучше для вас.



    Что такое котел?

    Название немного вводит в заблуждение, потому что бойлер на самом деле не кипятит воду. Вместо этого котел превращает воду в пар. С помощью котлов можно не только нагревать воду, но и обогревать дом, и даже вырабатывать электроэнергию.

    Бойлеры очень быстро нагревают воду и, как и водонагреватели, доступны в версиях с баком и без бака. Однако, в отличие от водонагревателей, некоторые котельные системы поставляются с накопительным баком для горячей воды.

    (Примечание: у котлов баки содержат холодную воду, а баки – горячую). . Нет бака для холодной воды или бака для горячей воды, поэтому требуется мало места. И это дает неограниченную горячую воду.

  • Система – для системного котла не требуется бак для холодной воды, но есть бак для горячей воды. Вода поступает прямо из водопровода, затем нагревается и хранится в вашем цилиндре. Ваша емкость горячей воды ограничена ее размером, из которых есть варианты, и если она закончится, вам придется подождать, пока эта холодная вода снова не нагреется и не сохранится.
  • Обычный – у обычного бойлера есть и бак для холодной воды, и бак для горячей воды, поэтому он занимает гораздо больше места. Это отлично подходит для больших домов, где может быть открыто несколько кранов одновременно. Одним из примеров может быть, когда один человек моет посуду, другой человек может принимать душ или стирать белье.
  • Конденсационный — конденсационные котлы — это не тип котла, а скорее характеристика, которой может обладать бойлер. Конденсационные котлы иногда более энергоэффективны, чем другие типы, поскольку они сохраняют тепло, выходящее из дымоходов, для удаления токсичных газов, образующихся при нагреве воды газом, присутствующих в неконденсационных котлах. Котлы других типов также могут быть одновременно конденсационными котлами.

    •

    Техническое обслуживание котла

    Надлежащее техническое обслуживание обеспечит максимально долгий срок службы вашего котла. Если вы обслуживаете котел самостоятельно, вам следует сосредоточиться на следующих областях:

    1. Держите в чистоте вентиляционные отверстия и дымоходы, если они у вас есть
    2. Ежемесячно проверяйте уровень воды – нехватка воды может привести к серьезному повреждению очищать
    3. Смазывать движущиеся части каждые шесть месяцев
    4. Сливать всю воду каждые шесть месяцев и тщательно очищать



    Далее давайте объясним, что такое водонагреватель. Не путать с котлами, водонагреватели служат для других целей, чем бойлеры.



    Что такое водонагреватель?

    Водонагреватели более просты, чем бойлеры, поскольку у них есть только одна функция: нагревать питьевую воду. Эта вода затем используется для душа, стиральных машин, мытья посуды и многого другого.



    Различные типы водонагревателей

    Двумя основными типами водонагревателей являются обычные водонагреватели и безбаковые водонагреватели, но есть также несколько других типов водонагревателей, описание которых приведено ниже.

    • Обычный: обычные водонагреватели имеют бак, в котором хранится и нагревается вода с помощью газа или электричества. Свежая холодная вода поступает через дно резервуара и нагревается до определенной температуры, при которой она остается готовой к использованию.
    • Tankless : водонагреватели без бака, также известные как водонагреватели «по требованию», очень быстро нагревают воду, что компенсирует отсутствие запасов горячей воды. Более того, они требуют меньше места. Другие типы водонагревателей включают:
    • Тепловой насос/гибрид – тепловой насос или гибридный водонагреватель часто более энергоэффективны, чем другие виды нагревателей, поскольку они используют тепло земли или воздуха. Но имейте в виду: это делает эти типы водонагревателей плохим выбором в холодных помещениях.
    • Солнечные батареи — предназначены для использования с солнечными тепловыми панелями (которые не производят электричество), которые берут тепло от солнца и передают его вашему водонагревателю. Их лучше всего использовать в более теплых и солнечных регионах.



    Техническое обслуживание водонагревателя

    Как и бойлеры, водонагреватели требуют технического обслуживания для более эффективной работы и продления срока их службы. Это означает регулярный слив, промывку, удаление отложений и т. д. — либо самостоятельно, либо с помощью профессионала.

    Для тщательного шестишагового процесса обслуживания водонагревателя This Old House рекомендует следующие шаги. (В статье также есть фотографии для каждого шага, которые должны существенно помочь вам, если вы планируете выполнять работы по техническому обслуживанию самостоятельно).

    1. Проверьте клапан — убедитесь, что питание отключено, а водяной клапан закрыт. Ненадолго приподнимите язычок, выпустите немного воды и отпустите. Поток воды должен прекратиться. Если это не так, возможно, клапан необходимо заменить.
    2. Проверьте анодный стержень – главное, что вам нужно, это кальций. Если он покрыт, вам нужно его очистить.
    3. Слейте воду из бака и удалите осадок – слейте воду в ведро, затем налейте в бак немного свежей воды, чтобы она смешалась с осадком на дне. Повторяйте до тех пор, пока вода, поступающая в ваше ведро, не станет чистой.
    4. Отрегулируйте температуру (опционально) – более низкие температуры сэкономят ваши деньги. Найдите шкалу температуры на боковой стороне резервуара и поверните ее с помощью отвертки с плоской головкой.
    5. Изоляция труб – изоляция горячей трубы поможет сохранить тепло, а изоляция холодной предотвратит образование конденсата в теплую погоду. Убедитесь, что пена для изоляции труб соответствует диаметру ваших труб.
    6. Изоляция нагревателя – с помощью изоляционного одеяла накройте все, кроме элементов управления и верхней части масляных или газовых нагревателей. Прикрепите края к баку с помощью скотча из фольги.



    Вам нужен бойлер или водонагреватель?

    При всех возможных вариантах котлов и водонагревателей сходства не меньше, чем различий. Поэтому сложно выбрать правильный вариант для вашего дома и ваших индивидуальных потребностей.

    В конечном счете все сводится к индивидуальным обстоятельствам и выбору. Некоторые важные факторы, которые следует учитывать при выборе бойлера или водонагревателя:

    • Каков климат в вашей местности?
    • Сколько места у вас есть для его хранения?
    • Сколько человек будет пользоваться системой водоснабжения вашей системы?
    • Вам нужен доступ к горячей воде по требованию?


    Одно неизменно: при надлежащем уходе и обслуживании любая система водяного отопления, которую вы выберете, легко прослужит вам от 10 до 20 лет, а то и больше! Ознакомьтесь с этим ресурсом от Energy. gov, чтобы получить подробную информацию обо всех типах систем водяного отопления, в том числе о том, как долго вы можете ожидать, что каждая из них прослужит. (К вашему сведению, они называют бойлеры «косвенными».)

    Конечно, вы можете сэкономить время, деньги и проблемы и полностью отказаться от горячей воды. В конце концов, кто не любит холодный душ в середине декабря?

    Если вы не любите холодный душ, но подумываете о замене бойлера или водонагревателя, вы, вероятно, обеспокоены расходами, связанными с покупкой системы нагрева воды для вашего дома. Заполните нашу форму из 5 вопросов , чтобы получить одобрение в течение 30 минут (или меньше) для вариантов финансирования ремонта дома Ygrene. В отличие от холодного душа, они ничуть не болезненны. А с более низкими процентными ставками, чем у других традиционных вариантов финансирования, у вас могут остаться деньги на что-то более интересное, чем бойлер или водонагреватель!

    Бытовые котлы | Главная Котлы

    1. Котлы
    2. Бытовые котлы

    Тип топлива:

    Среда:

    ECO Tec

    ЭКО Тех

    Тип топлива:

    Газ

    Материал теплообменника:

    Нержавеющая сталь

    Диапазон нагрева:

    80-199К

    Среда:

    Вода

    AquaBalance Series 2

    АкваБаланс Серия 2

    Тип топлива:

    Газ

    Материал теплообменника:

    Нержавеющая сталь

    Диапазон нагрева:

    80-155K

    Среда:

    Вода

    Газовый котел Evergreen Pro

    Газовый котел Evergreen Pro

    Тип топлива:

    Газ

    Материал теплообменника:

    Нержавеющая сталь

    Диапазон нагрева:

    110-399 MBH

    Среда:

    Вода

    Газовый котел Ultra S4

    Газовый котел Ультра S4

    Тип топлива:

    Газ

    Материал теплообменника:

    Алюминий

    Диапазон нагрева:

    80-399 MBH

    Среда:

    Вода

    Газовый котел GV90+

    Газовый котел ГВ90+

    Тип топлива:

    Газ

    Материал теплообменника:

    Чугун

    Диапазон нагрева:

    70-175 MBH

    Среда:

    Вода

    Газовый котел CGi Серия 4

    Газовый котел CGi серии 4

    Тип топлива:

    Газ

    Материал теплообменника:

    Чугун

    Диапазон нагрева:

    48-222K

    Среда:

    Вода

    Газовый котел CGa серии 3

    Газовый котел CGa серии 3

    Тип топлива:

    Газ

    Материал теплообменника:

    Чугун

    Диапазон нагрева:

    38-233K

    Среда:

    Вода

    Газовый котел серии EG 6

    Газовый котел серии EG 6

    Тип топлива:

    Газ

    Материал теплообменника:

    Чугун

    Диапазон нагрева:

    75-282 MBH

    Среда:

    Вода или пар

    Ультрамасляный котел

    Ультра масляный котел

    Тип топлива:

    Масло

    Материал теплообменника:

    Чугун

    Диапазон нагрева:

    0,84–1,40 галлона в час 112–196 MBH

    Среда:

    Вода

    Водогрейный котел WGO серии 4

    Водогрейный котел серии WGO 4 на жидком топливе

    Тип топлива:

    Масло

    Материал теплообменника:

    Чугун

    Диапазон нагрева:

    0,70–2,55 галлона в час 98–357 MBH

    Среда:

    Вода

    Водогрейный котел WTGO серии 4

    Водогрейный котел на жидком топливе серии WTGO 4

    Тип топлива:

    Масло

    Материал теплообменника:

    Чугун

    Диапазон нагрева:

    0,70–2,55 галлона в час 98–357 MBH

    Среда:

    Вода

    Паровой котел SGO серии 4

    Паровой котел на жидком топливе серии SGO 4

    Тип топлива:

    Масло

    Диапазон нагрева:

    0,95–2,55 галлона в час 133–357 MBH

    Среда:

    Пар

    Высокоэффективный комбинированный котел серии

    Rheem® Prestige® обеспечивает отопление и горячее водоснабжение в одном устройстве — Водонагреватели и комбинированные котлы Rheem

    Как это работает

    Комбинированный котел обеспечивает горячее водоснабжение и отопление помещений в двух отдельных контурах.

    Rheem Combi Boiler Особенности и преимущества

    Экономия

    Вентиляция

    • Пластинчатый теплообменник

      Передает тепло, вырабатываемое в процессе обогрева помещения, в поток бытовой воды для непрерывного горячего водоснабжения

    • Отдельные контуры

      Сохранение воды для отопления помещений и ГВС в двух отдельных контурах

    • Наружный датчик сброса

      Отслеживает температуру наружного воздуха и корректирует уставку отопления, если это необходимо, чтобы поддерживать комфорт в доме при изменении погоды

    • Встроенный трехскоростной насос

      Обеспечивает удобство и производительность

    • Auto-Boost

      Включается для подачи дополнительного тепла, если уставка термостата не была достигнута за разумное время 1

    • Встроенный автоматический питатель

      Автоматически поддерживает давление в гидравлическом контуре в диапазоне 12–30 фунтов на кв. дюйм

    Характеристики

    Дополнительные характеристики

    Номер модели Rheem RCBH-199DVLN
    RCBH-199DVLP    		 RCBH-180DVLN
    RCBH-180DVLP
    Расход газа для обогрева помещения 4
    (Режим обогрева)    		 МАКС 120 000 БТЕ/ч 100 000 БТЕ/ч
    МИН 18 000 БТЕ/ч 18 000 БТЕ/ч
    Расход газа для ГВС
    (ГВС)    		 МАКС 199 000 БТЕ/ч 180 000 БТЕ/ч
    МИН 18 000 БТЕ/ч 18 000 БТЕ/ч
    АФУЭ 95% 95%
    Диапазон регулирования (обогрев помещения) 6,7:1 5,6:1
    Диапазон регулирования (ГВС) 11:1 10:1
    Непрерывный расход
    (ГВС)    		 МАКС 9,9 гал/мин 9,0 гал/мин
    45°F Подъем 7,7 гал/мин 7,0 гал/мин
    77°F Подъем 4,5 гал/мин 4,1 гал/мин
    Количество ванных комнат 5 2–2,5 2
    Темп. Диапазон Отопление помещений 100°F–180°F
    ГВС 90°F–140°F
    Тип Внутренняя прямая вентиляция
    Дымоход Герметичный прямоточный вентиляционный или комнатный воздухозаборник
    Система зажигания Прямое электронное зажигание/автоматическое определение пламени
    Система горелки Предварительно смешанная горелка из металлического волокна
    Система газовых клапанов Клапан соотношения воздуха
    Минимальная скорость потока активации 0,5 гал/мин
    Минимальный непрерывный расход 0,4 гал/мин
    Материал внутренней трубы STS 304, медные трубки (первичный и вторичный)
    Водоудерживающая способность Менее 2 галлонов
    Давление воды 6 МАКС ГВС 150 PSI / Отопление 30 PSI
    МИН ГВС 15 PSI / Отопление 12 PSI
    Давление газа Нац.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
