Брус 150х150 какую нагрузку выдерживает

Какие нагрузки выдержит брус?

Дата публикации: 03.03.2018 00:00

Брус и бревно издавна использовали на Руси для строительства домов. Деревянные строения имеют целый ряд преимуществ:

Простота возведения здания.
Высокая скорость постройки;
Низкая стоимость.
Уникальный микроклимат. Деревянный дом «дышит», в нем воздух намного легче и приятнее;
Отличные эксплуатационные характеристики;
Деревянный дом хорошо держит тепло. Он теплее кирпичных зданий в 6 раз, а строений из пенобетона в 1, 5 раза;
Различные виды и размеры этого пиломатериала позволяют воплотить в жизнь самые разнообразные проекты и дизайнерские идеи.

Брус

Этот вид строительного материала представляет из себябревно прямоугольного сечения. Он считается самым дешевым пиломатериалом и в то же время очень удобным для строительства.

Изготавливают брус из пиловочных бревен, хвойных пород.

Виды бруса:

Двухкантный — обработаны (срезаны у бревна) только две противоположные стороны, а другие две оставлены закругленными.
Трёхкантный. Здесь срезаны три стороны.
Четырёхкантный–срезаны 4-истороны.

Размеры:

Стандартная длина бруса – 6 метров. Клееный брус – это сборная конструкция, поэтому здесь длина может достигать 18 метров.

Размеры сечения

Толщина от 100 до 250 мм. Размер шага сечения 25 мм, то есть толщина равняется 100, 125.
Ширина от 100 мм до 275 мм.

К выбору сечения бруса нужно подходить с особой тщательностью. Ведь от того какую нагрузку сможет выдержать этот строительный материал будет зависеть безопасность здания.

Для правильного подсчета нагрузки существуют особые формулы и программы.

Виды нагрузок

1. Постоянные. Это те нагрузки на брус, которые оказывает вся конструкция здания, вес утеплителя, отделочных материалов и кровли.

2. Временные. Эти нагрузки могут быть кратковременными, редкими и длительными. Сюда относятся движения грунта и эрозия, ветровые, снеговые нагрузки, вес людей при строительных работах. Снеговые нагрузки разные, они зависят от региона возведения строения. На севере снежный покров больше, поэтому нагрузка на брус будет выше.

Чтобы расчет нагрузки оказался верным в формулу (ее можно найти в интернете) надо вводить оба типа нагрузок, характеристику строительного материала, его качество, влажность. Особенно тщательно нужно высчитать нагрузку на брус при возведении стропиловки.

Какую нагрузку выдерживает брус 150х150

Брус сечением 15 на 15 см широко используют при возведении зданий. Его применяют для изготовления подпорок, опалубка и для возведения стен, так как он выдерживает большие нагрузки. Но размер 15 на 15 лучше использовать для строительства домов в южных районах, на севере понадобиться дополнительное утепление стен, так как этот пиломатериал хранит тепло только при температуре воздуха –15 градусов.

Но если использовать клееный брус этого размера, то он по своим теплосберегающим свойствам будет равняться брусу сечением 25 на 20 см.

Какую нагрузку выдерживает брус 100 на 100 мм

Этот брус уже не такой надежный, он выдерживает нагрузку меньше, поэтому его основное применение– изготовление стропиловки и перекрытия между этажами. Необходим он и при сооружении лестниц, изготовления подпорок, арок, оформления мансард, потолка дома. Можно из него сделать и каркас панельного одноэтажного дома.

Какую нагрузку выдерживает брус 50 на 50 мм

Брус 50х50 мм очень востребован. Без этого размера не обойтись при строительстве домов из бруса, та как он является вспомогательным материалом. Он, конечно, не подойдет для возведения стен, так как он выдерживает малую нагрузку, но для возведения обрешеток для внешней отделки стен, каркасов, перегородок необходим именно этот размер. Из бруса 50 на 50 делается каркас стены, на который потом прикрепляется гипсокартон. Здесь можно использовать самые разнообразные крепления от гвоздей до скоб или проволоки.

Сколько силы может выдержать твой засов?

Опубликовано 23 января 2017 г. от Хьюго Рид

Если вы домовладелец, вы, вероятно, слышали слово «засов», которое выкидывали несколько раз. Скорее всего, речь идет о замке, который вы имеете или должны иметь на своих дверях дома. Если вы всегда задавались вопросом, что такое засов или почему они так важны, вы скоро узнаете.Застежки — основной элемент безопасности дома, и они неустанно работают, чтобы обеспечить безопасность семей и общин. К сожалению, есть некоторые домовладельцы, которые не заботятся о безопасности, поэтому они соглашаются на самые дешевые замки, которые они могут найти. Даже если вы слышали о засовах раньше, вы, вероятно, не слишком много о них знаете?

Давайте пройдем небольшой тест, хорошо? Сколько существует типов засовов? Сколько существует степеней засов? Может ли ребенок весом 70 фунтов взломать дверь, засованную с помощью засова? Это важные вопросы, которые профессиональные слесари задают себе каждый день, но средний домовладелец, вероятно, никогда даже не задумывался над ними, не говоря уже о том, чтобы найти ответы.

Для домовладельцев, которые задавались вопросом об этих вещах, сегодня ваш счастливый день. Давайте ворвемся в мир засовов, когда мы изучим и объясним, что они на самом деле, основы засовов, и ответим на вопрос, насколько сила может выдержать ваш засов. Может ли ваш тупик противостоять аляскинскому маламутскому хаски? Может ли ваш засов выдержать вес 247 париков? Давайте разберемся!

Что такое засов?

Ригель — это запирающий механизм, который задействуется поворотом ключа для выдвижения или втягивания болта.Ригель отличается от пружинного затвора, с которым его часто путают. Ригель не требует действия пружины для его движения. Болт замка предназначен для удлинения в ударной плите на соответствующей раме двери. Одноцилиндровые ригели — это наиболее распространенный тип используемых ригелей для жилых помещений. Для домовладельцев важно выяснить, какие засовы и какие надежные бренды замков лучше всего подойдут для их дома. Например, будет ли для вас лучшим выбором августовский умный замок, чем двухколесный болт Mul-T-Lock MT5 + Hercular?

Почему ригели важны для безопасности дома?

Засовы играют ключевую роль в обеспечении безопасности дома, поскольку они обеспечивают более надежные средства для запирания дверей, чем другие замки, существующие на рынке. Эти замки гораздо труднее обойти преступникам и грабителям из-за их уникальных механизмов блокировки. Тем не менее, домовладельцам не следует думать, что если у них на замке есть засов, что им не о чем будет беспокоиться и что все их потребности в области безопасности будут учтены.

Когда дело доходит до домашней безопасности, ваш засов — это только одна часть уравнения, а дверь в ваш дом, а другие ваши меры безопасности — остальная часть уравнения. Эти аспекты вашей домашней безопасности должны работать в тандеме, чтобы обеспечить максимальную безопасность вашего дома.

Эти замки оказываются гораздо более устойчивыми к обходным методам, чем другие виды замков. Это не означает, что они являются непобедимыми замками, но они сделают ваш дом намного сложнее без надлежащей формы доступа.

Типы засовов

Как указывалось ранее, есть несколько типов засовов, которые домовладельцы могут выбрать для удовлетворения своих потребностей в области безопасности. Эти засовы варьируются от одноцилиндровых засовов до двухсторонних засовов без внешней отделки.Имейте в виду, что хотя эти замки являются засовами, не все из них станут лучшим дополнением к безопасности вашего дома, если они используются для обеспечения безопасности вашей входной двери. Чтобы убедиться, что вы максимизируете эффективность и силу своего рычага, вам нужно использовать правильный в нужном месте. Наиболее часто используемые ригели обычно имеют те же основные характеристики. Эти особенности состоят из болтового механизма, ударной пластины, внешней отделки и внутренней отделки.

Механизм засова, как правило, относится к болту, который бросается всякий раз, когда блокируется защелка, и является ядром любого защелки.Ударная пластина — это блестящая металлическая пластина, прикрепленная к дверному косяку. Ударная пластина помогает гарантировать, что замок остается секунд

О Shmee150 — Shmee150 — Жизнь суперкар мечты

Что такое Shmee150?

Shmee150 — это личный бренд Тима Бертона , также известного как «Shmee», который путешествует по миру в поисках максимально возможного и эксклюзивного автомобильного контента. Он захватывает контент, используя свою фирменную технику селфи видео!

Благодаря широкому кругу социальных сетей по всему миру Шми известен как автолюбителям, серийным покупателям гиперкаров и даже ближневосточным шейхам! Они следуют за приключениями, включая автомобильные ралли и дорожные поездки, к эксклюзивным съемкам и приключениям дальше.Тим делится своим личным опытом в мире роскошных автомобилей через контент с честным и индивидуальным подходом, которого нет больше нигде, чтобы общаться с фанатами, друзьями, подписчиками и партнерами через множество социальных сетей и, в частности, видео на YouTube.

В глобальном мире Shmee вы столкнетесь с множеством ключевых слов, таких как эксклюзивность, автомобили, роскошь, высокая скорость и спортивность. Многие из его поклонников и друзей будут характеризовать Шми как трудолюбивого, энергичного, амбициозного, вежливого, честного, вежливого и преданного своему делу.Тим использует свой опыт, энтузиазм и артистизм в своих видеороликах, чтобы продемонстрировать мир суперкаров своей быстрорастущей аудитории.

Краткая история Shmee150

Марка Shmee150 была основана в январе 2010 года Тимом, случайно наткнувшись на две совершенно новые машины, которые в то время вы не ожидали увидеть на дороге: Ferrari 458 Italia и Lamborghini LP670-4 Superveloce. Мало ли Тим знал, что короткометражный фильм об этих двух автомобилях в конечном итоге превратится в предприятие, которым он стал сейчас.

Канал YouTube с тех пор рос и рос, теперь он освещает эксклюзивные события по всему миру и снимает некоторые из самых невероятных автомобилей класса люкс в мире. Shmee150 также расширил свою сеть, включив этот личный блог с последним контентом и обсуждениями со всего Интернета, что позволяет его фанатам следить за его приключениями в эксклюзивном автомобильном мире. Помимо веб-сайта, у Тима есть очень активная страница в Facebook , которая посещает более 50 миллионов человек каждый месяц, а также в Instagram , которая растет еще быстрее.Наконец, его можно найти в Твиттере по адресу Shmee150 , а также в своем личном твиттере MrShmee150 .

Важной частью Shmee150 является машина, которую Тим ездит по всей Европе и на разные мероприятия. В последние годы у него было много разных автомобилей, от его оригинального Renault Clio 1.2 до более поздних McLaren 675LT Spider, Porsche 911 GT3 и Ford Focus RS. Все автомобили, которыми он владеет, обсуждаются на одной странице на этом сайте , здесь !

Что такое работа Тима?

Конечно, нет времени отвечать на каждый комментарий — просто подумайте, сколько времени будет потрачено на ответы на тысячи комментариев ежедневно! Очень заманчиво написать шутливые ответы типа «торговец наркотиками» или «ограбил банк», просто чтобы посмотреть, какие ответы потом вернутся, но это не совсем отвечает на вопрос.

Тим бросил школу в 18 лет после прохождения A-level и сразу же приступил к развитию бизнеса розничной торговли электроникой в Интернете, который превратился в лондонский хай-стрит. Бизнес быстро перешел в другое русло, и он отправился на обучение за границу, чтобы стать инструктором по лыжам (Тим занимается трюками на лыжах ), а затем начал заниматься спортом в Новой Зеландии. После последствий серьезной травмы Тим вернулся в Великобританию и занял постоянную должность в технологической команде инвестиционного консалтинга в лондонском Сити.Это оказалось чрезвычайно важным, работая в успешной и быстро развивающейся компании с точки зрения опыта и стремления к успеху в будущем.

Помимо своего розничного бизнеса, будучи инструктором и своей повседневной работой в городе, Тим всегда занимался трудностями в жизни предпринимателя, управляющего небольшими предприятиями и предприятиями. Он никогда не делал ничего за один раз, и когда возможности оказались выгодными, он бросил им вызов и убедился, что они были расширены или приобретены другими заинтересованными сторонами.То же самое можно сказать о периоде в инвестиционной фирме, когда любовь Тима к автомобилям зародилась не только на размещении фотографий автомобильных пятен на интернет-форумах, на постоянно расширяющихся платформах Shmee150 и тех, кто его окружает.

Когда Shmee150, как проект, потребовал больше времени, оказался прибыльным и способен зарабатывать на жизнь, он принял решение отойти от штатной позиции к возможности тратить время на различных подключенных платформах на тему видео суперкара.

; от внештатных видео и медиа работ до участия в автомобильных мероприятиях и поиске в рекламных целях.Чтобы быть более точным, например, Тим выполнял некоторые фриланс-задания для технологической компании в рамках Соглашения о неразглашении, некоторые каталогизаторы для аукционной компании, участвовал в нескольких операциях по поиску автомобилей / комиссионных, в некоторых консультационных задачах по социальным сетям и выполнял несколько сайтов в автомобильном мире, о которых вы знаете.

С тех пор, как Тим отошел от повседневной офисной работы, у него появилось много разных предприятий, которые позволили ему профинансировать проект Shmee150 и расширить его до того уровня, на котором он сейчас находится.Постепенный рост бренда за последние несколько лет позволил Тиму тщательно обдумать, как разумно инвестировать в свой гаражный состав и создать вокруг него команду высококвалифицированных людей, которые в настоящее время работают за кулисами, в то время как весь проект находится под наблюдением его бизнес-менеджер. Возможно, вы видели их раньше в некоторых видеороликах, и теперь они позволяют Тиму расширять свои путешествия по всему миру и создавать контент для своей аудитории.

Тим будет стремиться оставаться самозанятым, поскольку именно это позволяет ему находить время, чтобы следовать своим страстям в жизни; суперкары и путешествия.Будучи молодым парнем с амбициозной и трудолюбивой девушкой, но без брака или детей в качестве иждивенцев, он дает ему возможность работать в течение часов и времени, которые он хочет проводить в остальном время за машинами — что вы не можете победить!

Регулярный триггер для этого вопроса — чисто с точки зрения «как вы можете владеть суперкаром», но простой факт заключается в том, что не существует единственного пути карьеры, который был бы единственным способом владеть автомобилем вашей мечты. Вопрос часто задают с предположением, что ответом будет одно слово, но практически в любой карьере это возможно; выбираете ли вы бизнес, телевидение, финансы, спорт, право или что-то еще. Следующее видео дает вам хороший ответ на этот вопрос!

В конце концов, шаги, которые Тим как предприниматель предпринял лично, чтобы попасть туда, где он находится, не обязательно будут работать на кого-то другого. Он начал заниматься своим делом с 18 лет, и созданный им малый бизнес не может быть просто воспроизведен одним щелчком пальца. Хитрость в том, чтобы делать то, что вам нравится, и усердно работать над этим, быть счастливым — самый важный аспект.

Ведение бизнеса не означает сидеть за столом в офисе.Это означает управлять своим временем и собирать подходящих людей вокруг вас, чтобы все это работало. На этом основывается любой вид бизнеса, и это одна из ключевых задач для предпринимателя, у которого есть менталитет — способ мышления и действия, позволяющий таким людям, как Тим, придумывать новые способы решения проблем и создания ценности. Shmee150 является примером этого!

Вы найдете больше информации в видео интервью / подкасте ниже, это видео , в это видео , а также в это видео . Это последнее видео с еще большей информацией! Мы надеемся, что после просмотра всех этих видео вы получите ответы на все свои вопросы и узнаете, как работает и работает этот бизнес YouTube.

Что покрывает Shmee150?

Стиль жизни суперкаров — Поделитесь жизнью, о которой мечтает суперкар. Делимся с вами впечатлениями от лучших автомобилей, спортивных автомобилей и суперкаров в гараже Тима и в любой другой точке мира! Тим знакомит вас с лучшими машинами в автомобильном мире.

Vlogs and Shoots — Видеоблоги, в которых Тим отправляется в путешествие или посещает мероприятия вместе с видео о своих автомобилях и автомобилях своих друзей; будь то быстрый выстрел, обзор или эксклюзивный закулисный от одного из его личных встреч.

События — Общественные мероприятия по всему миру; Суперкар встречает, клубные события и трек дней. Тим активно участвует в автомобильной сцене и участвует во многих мероприятиях, от Фестиваля скорости в Гудвуде до местных взрывов Ferrari и Lamborghini.

Витрины — подробные видеоролики или обзоры конкретных автомобилей, представляющих интерес, в том числе поездки, пролеты и другие видеоролики в рамках запланированных видеосъемок. Это могут быть автомобили, находящиеся в частной собственности, или легковые машины, которые водят на пресс-мероприятиях по всему миру.

Motorshows — Новые и концептуальные модели на крупнейших мировых автосалонах, включая Женеву, Париж, Франкфурт, Top Marques Monaco и Дубай!

Rallyies — Международные автомобильные туры, такие как Gumball 3000, Supercar Club Arabia & Rallye Germania с впечатляющими автомобилями и замечательными местами назначения.

ShmeeGear — Shmee150 — Жизнь мечты о суперкаре

Последователи часто спрашивают меня о различных элементах снаряжения, используемых для создания всего контента Shmee150. Чтобы дать вам представление, вот полный обзор всех используемых технических гаджетов. Вы заметите, что все мои фотоаппараты от Sony по одной простой причине; Я большой поклонник этого бренда и пользуюсь продуктами Sony последние 10-15 лет. Они никогда не подводили меня, поэтому каждый раз, когда я обновляюсь, я знаю, что мне нужен топовый и надежный продукт, если я вернусь, чтобы просмотреть варианты от Sony.Другие продукты поставляются RAVpower, Arkon, Joby, Microsoft, Huawei / Porsche Design и Razer, и они доступны в моем интернет-магазине!

Какую камеру вы используете для своих видео?

Моя повседневная камера — Sony FDR-AX33 4K Handycam с CMOS-сенсором Exmor R. Новая камера 4K заменяет видеокамеры PJ650 и PJ810, которые теперь являются моими резервными камерами, которые часто используются членами команды во время мероприятий для съемок второго или даже третьего ракурса. AX33 снимает с разрешением 4K, что примерно в четыре раза больше деталей, чем Full HD.

Handycam предлагает сбалансированный оптический SteadyShot для превосходной стабильности и объектив ZEISS для наилучшего качества изображения. Стабилизация в 13 раз эффективнее по сравнению с моделью Optical SteadyShot в стандартном режиме, и вы видите разницу в моих видео — даже при увеличении. Стабильность AX33 абсолютно потрясающая и еще один шаг вперед по сравнению с моими предыдущими Handycams.

AX33 поставляется в двух вариантах; один с и без проектора. Я в настоящее время использую тот без проектора.Камера имеет 10-кратный оптический зум, встроенный GPS-приемник. Камера позволяет мне настроить управление несколькими камерами, потоковую трансляцию через Ustream и двойную запись видео. Он также имеет ряд интересных функций, таких как 5,1-канальный микрофон, автоматическое уменьшение шума ветра, видео в режиме Motion Shot, Golf Shot и ЖК-дисплей Xtra Fine с WhiteMagic.

Если вам интересно купить AX33 или одну из моих других камер, посетите веб-сайт в моем интернет-магазине и приобретите его для себя.

Какую экшн-камеру вы используете для видео POV?

Для видео POV я использовал много экшн-камер Sony за последние годы. В начале 2019 года я перешел на новейшую экшн-камеру от Sony, FDR-X3000. Эта прочная и удобная в использовании экшн-камера предлагает широкий спектр опций и функций, таких как 4K, замедленная съемка, Motion Shot LE и без дополнительного монтажного чехла.

X3000 снимает фильмы в формате 4K POV со сверхстабильными изображениями, используя сбалансированный оптический стабилизированный снимок. Надежный пыленепроницаемый / брызгозащищенный корпус может использоваться отдельно или с поставляемым подводным корпусом 9 для водонепроницаемости 197 футов или 60 метров. Есть встроенный стереомикрофон, который позволяет мне захватывать звуки в двухтрековом стерео.Встроенное гнездо для штатива дает мне возможность быстро прикрепить экшн-камеру к штативу или присоске Joby для стабильных снимков.

X3000 записывает в 4K Ultra HD в четыре раза больше деталей Full HD и имеет сверхширокий объектив ZEISS Tessar. SteadyShot бьет неровности и размытость, что необходимо при съемке высокоскоростных автомобилей и движении по трассе. Основное решение выбрать Sony вместо Go Pro — это простое соединение со многими другими моими камерами и моим Android-смартфоном с помощью приложения Playmemories.

Вы можете купить Action Cam FDR-X3000 через мой магазин и Amazon .

Какой фотоаппарат вы используете?

После нескольких лет использования камеры в стиле объектива, называемой Sony ILCE-QX1, я решил двигаться дальше и в конце 2017 года получил себе RX100 Mark V. RX100 заменяет QX1 в моей дорожной сумке.

Компактная камера премиум-класса оснащена 1-дюймовым сенсором, 24-70 мм эквивалентом объектива F1.8-2.8 и серийной съемкой 24 к / с в форматах JPEG и Raw с полной автофокусировкой и автоэкспозицией.У вас также есть передискретизированная запись видео 4K. RX100 V обладает невероятным количеством технологий, встроенных в легко умещаемую в кармане упаковку, позволяющую мне снимать фотографии для миниатюр, снимков в аутро и социального контента.

Вы можете получить Sony RX100 Mark IV через мой интернет-магазин .

Какой смартфон вы используете?

Как активный пользователь мобильных телефонов, я часто переключаю свой смартфон. После использования телефонов Blackberry и смартфонов Sony Xperia я перешел на телефон Porsche Design Huawei Mate 9 в 2017 году.В начале 2018 года я купил себе новый телефон Porsche Design Huawei Mate 10.

Обладая технологией Huawei, интегрированной с уникальным и эргономичным дизайном Porsche, этот смартфон на базе Android является детищем двух первоклассных брендов. Телефон поставляется с адаптером для наушников USB-C на 3,5 мм и кожаным чехлом на заказ.

Смартфон обладает высокими техническими характеристиками: 6,0-дюймовым дисплеем с разрешением 1080 x 2160, восьмиъядерным процессором 2,4 ГГц, 6 ГБ оперативной памяти и двойной 12/20-мегапиксельной камерой с оптикой Leica.Mate 10 также предлагает мне функцию Dual-SIM, что очень удобно, когда вы путешествуете, например, в ОАЭ или США

Huawei Mate 10 Porsche Design можно приобрести по ссылке и в магазине !

Какой ноутбук вы используете для редактирования?

За последние несколько лет я использовал много разных ноутбуков Sony Vaio и перешел на ноутбуки DELL XPS 15. Из-за странной ошибки, которая была или проблемой драйвера оборудования DELL, или проблемой Adobe Premiere Pro, мне пришлось найти себе замену в 2017 году.Razer помог мне и предоставил мне Razer Blade 14, который в настоящее время выступает в роли ноутбука для использования Беном при редактировании.

В начале 2018 года я приобрел новую Microsoft Surface Book 2, чрезвычайно мощную машину, которая предлагает мне 15-дюймовый дисплей PixelSense с разрешением до 3240 x 2160, соотношением сторон 3: 2, 10-точечным мультитачом и PCIe 1 ТБ Хранение SSD. Аппарат оснащен двумя полноразмерными портами USB 3.1 Gen 1, одним портом USB-C, разъемом для наушников 3,5 мм, двумя портами Surface Connect (1 на планшете, 1 на базе) и полноразмерным устройством чтения карт SDXC.Время автономной работы составляет до 17 часов воспроизведения видео.

Я использую Adobe Premiere Pro CC в качестве основного программного обеспечения для редактирования. Это позволяет мне превращать необработанные кадры с каждой из камер, упомянутых выше, в продукцию, которую вы видите на YouTube и в социальных сетях.

Microsoft Surface Book 2 доступен прямо здесь !

Какое автомобильное зарядное устройство вы используете?

Количество вещей, которые вы можете сделать на своем смартфоне и ноутбуке, обратно пропорционально их времени автономной работы.Столько, сколько мы хотели бы похвалить эти новые устройства, мы не можем пренебрегать фактом, что успехи в работе от батареи еще не достигли желаемой отметки.

А когда вы находитесь в постоянной поездке, зарядка ваших устройств может быть сложной задачей. Но благодаря этому автомобильному зарядному устройству RAVPower я перестал беспокоиться о разряде батареи моих основных устройств и держал их все заряженными через розетку 12 В в одной из моих машин.

Какие нагрузки выдержит брус?

Дата публикации: 03.03.2018 00:00

Простота возведения здания.
Высокая скорость постройки;
Низкая стоимость.
Уникальный микроклимат. Деревянный дом «дышит», в нем воздух намного легче и приятнее;
Отличные эксплуатационные характеристики;
Деревянный дом хорошо держит тепло. Он теплее кирпичных зданий в 6 раз, а строений из пенобетона в 1, 5 раза;
Различные виды и размеры этого пиломатериала позволяют воплотить в жизнь самые разнообразные проекты и дизайнерские идеи.

Брус

Изготавливают брус из пиловочных бревен, хвойных пород.

Виды бруса:

Двухкантный — обработаны (срезаны у бревна) только две противоположные стороны, а другие две оставлены закругленными.
Трёхкантный. Здесь срезаны три стороны.
Четырёхкантный–срезаны 4-истороны.

Размеры:

Размеры сечения

Толщина от 100 до 250 мм. Размер шага сечения 25 мм, то есть толщина равняется 100, 125.
Ширина от 100 мм до 275 мм.

Для правильного подсчета нагрузки существуют особые формулы и программы.

Виды нагрузок

Какую нагрузку выдерживает брус 150х150Брус сечением 15 на 15 см широко используют при возведении зданий. Его применяют для изготовления подпорок, опалубка и для возведения стен, так как он выдерживает большие нагрузки. Но размер 15 на 15 лучше использовать для строительства домов в южных районах, на севере понадобиться дополнительное утепление стен, так как этот пиломатериал хранит тепло только при температуре воздуха –15 градусов. Но если использовать клееный брус этого размера, то он по своим теплосберегающим свойствам будет равняться брусу сечением 25 на 20 см.

Какую нагрузку выдерживает брус 100 на 100 мм

Какую нагрузку выдерживает брус 50 на 50 мм

Деревянные балки на перекрытия для большого пролета.

Расчет прочности деревянной балки калькулятор. Программа расчета деревянных балок однопролетных Расчет нагрузки на деревянную балку калькулятор

Дата публикации: 03.03.2018 00:00

Простота возведения здания.
Высокая скорость постройки;
Низкая стоимость.
Уникальный микроклимат. Деревянный дом «дышит», в нем воздух намного легче и приятнее;
Отличные эксплуатационные характеристики;
Деревянный дом хорошо держит тепло. Он теплее кирпичных зданий в 6 раз, а строений из пенобетона в 1, 5 раза;
Различные виды и размеры этого пиломатериала позволяют воплотить в жизнь самые разнообразные проекты и дизайнерские идеи.

Изготавливают брус из пиловочных бревен, хвойных пород.

Двухкантный — обработаны (срезаны у бревна) только две противоположные стороны, а другие две оставлены закругленными.
Трёхкантный. Здесь срезаны три стороны.
Четырёхкантный-срезаны 4-истороны.

Размеры:

Стандартная длина бруса — 6 метров. Клееный брус — это сборная конструкция, поэтому здесь длина может достигать 18 метров.

Размеры сечения

Толщина от 100 до 250 мм. Размер шага сечения 25 мм, то есть толщина равняется 100, 125.
Ширина от 100 мм до 275 мм.

Для правильного подсчета нагрузки существуют особые формулы и программы.

Какую нагрузку выдерживает брус 150х150 Брус сечением 15 на 15 см широко используют при возведении зданий. Его применяют для изготовления подпорок, опалубка и для возведения стен, так как он выдерживает большие нагрузки. Но размер 15 на 15 лучше использовать для строительства домов в южных районах, на севере понадобиться дополнительное утепление стен, так как этот пиломатериал хранит тепло только при температуре воздуха -15 градусов. Но если использовать клееный брус этого размера, то он по своим теплосберегающим свойствам будет равняться брусу сечением 25 на 20 см.

Какую нагрузку выдерживает брус 100 на 100 мм

Этот брус уже не такой надежный, он выдерживает нагрузку меньше, поэтому его основное применение- изготовление стропиловки и перекрытия между этажами. Необходим он и при сооружении лестниц, изготовления подпорок, арок, оформления мансард, потолка дома. Можно из него сделать и каркас панельного одноэтажного дома.

Какую нагрузку выдерживает брус 50 на 50 мм

Брус 50х50 мм очень востребован. Без этого размера не обойтись при , та как он является вспомогательным материалом. Он, конечно, не подойдет для возведения стен, так как он выдерживает малую нагрузку, но для возведения обрешеток для внешней отделки стен, каркасов, перегородок необходим именно этот размер. Из бруса 50 на 50 делается каркас стены, на который потом прикрепляется гипсокартон. Здесь можно использовать самые разнообразные крепления от гвоздей до скоб или проволоки.

Одним из самых популярных решений при устройстве межэтажных перекрытий в частных домах является использование несущей конструкции из деревянных балок. Она должна выдерживать расчетные нагрузки, не изгибаясь и, тем более, не разрушаясь. Прежде чем приступить к возведению перекрытия рекомендуем воспользоваться нашим онлайн-калькулятором и рассчитать основные параметры балочной конструкции.

Высота балки (мм):

Ширина балки (мм):

Материал древесины:

Сосна Ель Лиственница

Сорт древесины (см. ниже):

Сорт древесины:

Пролет (м):

Шаг балок (м):

Коэффициент надежности:

1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0

Необходимые пояснения к расчетам

Высота и ширина определяют площадь сечения и механическую прочность балки.
Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
- 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
- 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
- 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

Расчёт лаг для крыши, пола, покрытий деревянных конструкций.

Для расчёта необходимо знать снеговую нагрузку в регионе. Снеговая нагрузка для Удмуртии 320 кг/м.

Самый продвинутый калькулятор расчёта деревянных балок перекрытия …

Основными несущими конструкциями деревянного перекрытия являются балки. Они воспринимают нагрузку собственного веса, заполнения, а также эксплуатационные нагрузки, передавая их на прогоны или столбы.

Балки (лаги), обычно из сосны, ели, лиственницы, для междуэтажных и чердачных перекрытий должны быть сухими (допустимая влажность не более 14%; при правильном хранении древесина приобретает такую влажность через год). Чем суше балка, тем она прочнее и тем меньше прогибается от нагрузки.

Балки не должны иметь пороков, влияющих на их прочностные характеристики (большое число сучков, косослой, свилеватость и т.д.). Балки подвергают обязательному антисептированию и противопожарной пропитке.

Если половые балки первого этажа опираются на столбики, поставленные довольно часто, то балки междуэтажных и чердачных перекрытий опираются на стены только своими концами и редко, когда под ними ставят опоры. Чтобы междуэтажные балки не прогибались, их следует тщательно рассчитать и укладывать на расстоянии 1 м друг от друга, а то и ближе.

Самая прочная на изгиб балка — это брус с соотношением сторон 7:5, т. е. высота балки должна равняться семи каким-то мерам, а ширина — только пяти таким же мерам. Круглое бревно выдерживает бОльшую нагрузку, чем вытесанный из него брус, однако оно менее прочно на изгиб.

Обычно балки прогибаются от давления на них веса засыпки, пола, мебели, людей и т.д. Прогиб в основном зависит от высоты балки, а не от ее ширины. Если, например, два одинаковых бруса скрепить болтами и шпонками, то такая балка выдержит груз уже в два раза больший, чем оба эти бруса, уложенные рядом. Поэтому выгоднее увеличивать высоту балки, чем ее ширину. Однако и в уменьшении ширины есть свой предел. Если балка будет слишком тонкой, то она может изогнуться в сторону.

Допустим, что прогиб балок междуэтажных перекрытий считается не более 1/300 длины перекрываемого пролета, чердачных — не более 1/250. Если перекрывается чердак пролетом 9 м (900 см), то прогиб не должен быть более 3,5 см (900:250=3,5 см). Зрительно это почти незаметно, но прогиб все же есть.

Любое перекрытие, даже под нагрузкой, будет совершенно ровным, если в укладываемых балках предварительно вытесать так называемый строительный подъем. В этом случае нижней стороне каждой балки придают форму плавной кривой с подъемом в середине (рис. 1).

Рис. 1 Строительный подъем балки (размеры в см)

Сначала потолок с такими балками будет слегка приподнятым в середине, но постепенно от нагрузки выровнится и станет почти горизонтальным. С той же целью для балок можно применять изогнутые в одну сторону бревна, соответственно подтесывая их.

Толщина балок для междуэтажных и чердачных перекрытий должна равняться не менее 1/24 ее длины. Например, устанавливается балка длиной 6 м (600 см). Значит, толщина ее должна составлять: 600:24=25 см. Если необходимо вытесать прямоугольный брус с соотношением сторон 7:5, берут уже бревно диаметром 30 см.

Брус можно заменить двумя досками общим сечением, равным брусу. Такие доски обычно сбивают гвоздями, располагая их в шахматном порядке через 20 см.

При более частой укладке вместо бревен (брусьев) можно использовать обыкновенные толстые доски, поставленные на ребро.

Рассмотрим такой пример. Для перекрытия пролета длиной 5 м с нагрузкой в 1259 кг необходимы две балки прямоугольного сечения 200X140 мм, уложенные через 1000 мм. Однако их можно заменить тремя досками сечением 200Х70 мм, расположив их через 500 мм, или же четырьмя досками сечением 200Х50 мм, уложенными через 330 мм (рис. 2).

Рис. 2 Расположение брусчатых и дощатых балок

Дело в том, что доска сечением 200X70 мм выдерживает груз 650 кг, сечением 200X50 мм – 420 кг. В сумме же они будут выдерживать предполагаемую нагрузку.

Для подбора сечения круглых или прямоугольных балок под нагрузку 400 кг на 1м2 перекрытия можно пользоваться данными таблицы или приведенными расчетами.

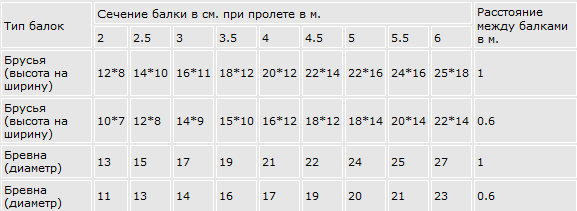

Допустимые сечения балок междуэтажных и чердачных перекрытий в зависимости от пролета при нагрузке 400 кг

Ширина пролета (м)	Расстояние между балками (м)	Диаметр бревен (см)	Сечение брусков (высота на ширину, см)
2	1	13	12×8
	0,6	11	10×7
2,5	1	15	14×10
	0,6	13	12×8
3	1	17	16×11
	0,6	14	14×9
3,5	1	19	18×12
	0,6	16	15×10
4	1	21	20×12
	0,6	17	16×12
4,5	1	22	22×14
	0,6	19	18×12
5	1	24	22×16
	0,6	20	18×14
5,5	1	25	24×16
	0,6	21	20×14
6	1	27	25×18
	0,6	23	22×14
6,5	1	29	25×20
	0,6	25	23×15
7	1	31	27×20
	0,6	27	26×15
7,5	1	33	30×27
	0,6	29	28×16

Концы балок междуэтажных и чердачных перекрытий деревянных зданий врубают сковороднем в верхние венцы на всю толщину стены.

Для выбора балок можно также воспользоваться таблицей, разработанной И.Стояновым.

Подбор деревянных балок перекрытия

Нагрузки, кг/пог.м	Сечение балок при длине пролета, м
Нагрузки, кг/пог.м	3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	5×14	5×16	6×18	8×18	8×20	10×20	10×22
200	5×16	5×18	7×18	7×20	10×20	12×22	14×22
250	6×16	6×18	7×20	10×20	12×20	14×22	16×22
350	7×16	7×18	8×20	10×22	12×22	16×22	20×00

Нагрузки на перекрытия складываются из их собственной массы и временных нагрузок, возникающих в процессе эксплуатации дома. Собственная масса междуэтажных деревянных перекрытий зависит от конструкции перекрытия, применяемого утеплителя и обычно составляет 220-230 кг/м2, чердачных – в зависимости от массы утеплителя – 250-300 кг/м2. Временные нагрузки на чердачное перекрытие принимаются за 100 кг/м2, на междуэтажное – 200 кг/м2. Для того чтобы определить полную нагрузку, приходящуюся на один квадратный метр перекрытия в процессе эксплуатации дома, складывают временную и собственную нагрузки и их сумма является искомой величиной.

Наиболее экономичными по расходу древесины считаются балки толщиной 5 и высотой 15-18 см при расстоянии между ними 40-60 см и минераловатном утеплителе.

Вот таблица расчёта чердака холодного.

Максимальные пролёты балок чердачного перекрытия. Неэксплуатируемый чердак.

Сделать надежное перекрытие можно только с правильно подобранным размером балок. Чтобы определить этот самый точный размер потребуется произвести расчет. Это можно сделать с помощью онлайн программы, которая представляет своего рода калькулятор.

Зачем надо рассчитывать?

Вся нагрузка на межэтажное перекрытие, ложится на деревянные балки, поэтому они являются несущими. От прочности балок перекрытия зависит целостность постройки и безопасность находящихся в ней людей.
Производить расчет деревянных элементов необходимо для выяснения допустимой вертикальной нагрузки, действующей на нее. Строительство новой или реконструкция старой постройки без предварительного расчета сечения несет огромный риск.

Выстроенное наугад перекрытие из слабых деревянных балок может в любой момент обрушиться, что приведет к большим финансовым затратам, а еще хуже, к травматизму людей. Взятые с запасом балки большого сечения создадут лишнюю нагрузку на стены и основание постройки.

Кроме определения прочности, существует расчет прогиба деревянных элементов. Он больше определяет эстетичную сторону строения. Даже если крепкая балка перекрытия выдержит припадающий на нее вес, она может прогнуться. Кроме испорченного внешнего вида, прогнувшийся потолок создаст дискомфорт пребывания в такой комнате. По нормам прогиб не должен превышать 1/250 длины балки.

Заход деревянных балок сделанных из бруса в бетонной или кирпичной постройке должен составлять не меньше 150 мм. Если вместо бруса используется доска, ее минимальный заход равен 100 мм. По деревянным домам показатель немного другой. Минимальный заход элемента, изготовленного с бруса или доски, составляет 70 мм;
При использовании металлических крепежей, пролет должен равняться длине конструкции перекрытия. На металлические части припадет вес перекрытия и других элементов;
Стандартная планировка дома имеет ширину пролета 2,5–4 м. Его можно перекрыть шестиметровым элементом. Большие пролеты перекрывают клееным брусом или выстраивают дополнительные стены-перегородки.

Применяя для расчета обычный калькулятор, эти рекомендации помогут сделать крепкое перекрытие.

Определение нагрузки

Перекрытие совместно с находящимися на нем предметами создает деревянным балкам определенную нагрузку. Точно ее высчитать можно только в проектных организациях. Примерный расчет делают калькулятором, пользуясь следующими рекомендациями:

Чердаки утепленные минватой и подшитые доской отличаются минимальной нагрузкой, примерно 50 кг/м2. Расчет нагрузки выполняют по формуле: значение запаса прочности — 1,3 умножают на показатель максимальной нагрузки — 70.
Если вместо минваты применяется более тяжелый теплоизолятор и массивная подшивная доска, нагрузка увеличивается в среднем до 150 кг/м2. Определить общую нагрузку можно следующим образом: значение запаса прочности умножается на средний показатель нагрузки и ко всему приплюсовывается размер требуемой нагрузки.
Делая расчет для мансарды, нагрузку допускают до 350 кг/м2. Это связно с тем, что добавляется вес пола, мебели и др.

С этим определением разобрались, теперь идем далее.

Определение сечения и шага установки элементов перекрытия

Данный процесс требует придерживаться следующих правил:

Соотношение ширины к высоте конструкции приравнивается 1,4/1. Следовательно, ширина элементов перекрытия зависит от этого показателя и может варьироваться от 40 до 200 мм. Толщина и высота деревянных элементов зависит от толщины теплоизоляции примерно 100–3000 мм;
Расстояние между элементами, то есть их шаг, может быть от 300 до 1200 мм. Здесь надо учесть габариты теплоизоляции с подшивочным материалом. В каркасной постройке расстояние между балками приравнивают к шагу каркасных стоек;
Деревянным балкам допускается небольшой изгиб, который для перекрытия чердака составляет — 1/200, а для межэтажного — 1/350;
При нагрузке 400 кг/м2 соотношение шага к сечению составляет 75/100 мм. Вообще, чем больше сечение балок, тем больше расстояние между ними.

Применяя калькулятор для определения сечения, необходимо пользоваться справочными материалами для более точных результатов.

Кроме полученных точных результатов, прочность конструкции зависит от качества материала.

Заготовки используют из хвойных пород дерева, влажностью до 14%. Древесина не должна быть поражена грибком и насекомыми. Ну а чтобы увеличить срок эксплуатации деревянной конструкции, заготовки перед монтажом необходимо обрабатывать антисептиком.
В следующем видео можно понаблюдать пример работы в программе для расчетов перекрытий.

Чтобы построить деревянный дом необходимо провести расчёт несущей способности деревянной балки. Также особое значение в строительной терминологии имеет определение прогиба.

Без качественного математического анализа всех параметров просто невозможно построить дом из бруса. Именно поэтому перед тем как начать строительство крайне важно правильно рассчитать прогиб деревянных балок. Данные расчёты послужат залогом вашей уверенности в качестве и надёжности постройки.

Что нужно для того чтобы сделать правильный расчёт

Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками. Во-вторых, уделите повышенное внимание методу крепления. Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

Длина

Важно ! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты.

При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.

Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

Важно ! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам.

К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров . В противном случае несущая способность уменьшается, а прогиб становится больше.

Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным . Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.

Совет ! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

Общая информация по методологии расчёта

В большинстве случаев в малоэтажном строительстве применяются однопролётные балки. Они могут быть в виде брёвен, досок или брусьев. Длина элементов может варьироваться в большом диапазоне. В большинстве случаев она напрямую зависит от параметров строения, которые вы собираетесь возвести.

Внимание ! Представленный в конце странички калькулятор расчета балок на прогиб позволит вам просчитать все значения с минимальными затратами времени. Чтобы воспользоваться программой, достаточно ввести базовые данные.

Роль несущих элементов в конструкции выполняют деревянные бруски, высота сечения которых составляет от 140 до 250 мм, толщина лежит в диапазоне 55—155 мм. Это наиболее часто используемые параметры при расчёте несущей способности деревянных балок.

Очень часто профессиональные строители для того чтобы усилить конструкцию используют перекрёстную схему монтажа балок. Именно эта методика даёт наилучший результат при минимальных затратах времени и материалов.

Если рассматривать длину оптимального пролёта при расчёте несущей способности деревянных балок, то лучше всего ограничить фантазию архитектора в диапазоне от двух с половиной до четырёх метров.

Внимание ! Лучшим сечением для деревянных балок считается площадь, у которой высота и ширина соотносятся как 1,5 к 1.

Как рассчитать несущую способность и прогиб

Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:

M/W

Расшифруем значение каждой переменной в формуле:

Буква М вначале формулы указывает на изгибающий момент. Он исчисляется в кгс*м.
W обозначает момент сопротивления. Единицы измерения см 3 .

Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква М указывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:

M=(ql 2)/8

В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:

Символ q показывает нагрузку, которую способна выдержать доска.
В свою очередь буква l — это длина одной деревянной балки.

Внимание ! Результат расчёт несущей способности и прогиба зависит от материала из которого сделана балка, а также от способа его обработки.

Насколько важно правильно рассчитать прогиб

Этот параметр крайне важен для прочности всей конструкции. Дело в том, что одной стойкости бруса недостаточно для долгой и надёжной службы, ведь со временем его прогиб под нагрузкой может увеличиваться.

Прогиб не просто портит эстетичный вид перекрытия. Если данный параметр превысит показатель в 1/250 от общей длины элемента перекрытия , то вероятность возникновения аварийной ситуации возрастёт в десятки раз.

Так зачем нужен калькулятор

Представленный ниже калькулятор позволит вам моментально просчитать прогиб, несущую способность и многие другие параметры без использования формул и подсчётов. Всего несколько секунд и данные по вашему будущему дому будут готовы.

Какую нагрузку выдерживает брус 150 150.

Деревянные балки на перекрытия для большого пролета. Нагрузки на деревянные конструкции

Балки в доме относятся обычно к стропильной системе или перекрытию, и, чтобы получить надежную конструкцию, эксплуатация которой может осуществляться без каких-либо опасений, необходимо использовать калькулятор балок .

На чем строится калькулятор балок

Когда стены уже подведены под второй этаж или под крышу, необходимо сделать , во втором случае плавно переходящее в стропильные ноги. При этом материалы нужно подобрать так, чтобы и нагрузка на кирпичные либо бревенчатые стены не превышала допустимую, и прочность конструкции была на должном уровне. Следовательно, если вы собираетесь использовать древесину, нужно правильно подобрать балки из нее, сделать расчеты для выяснения нужной толщины и достаточной длины.

Проседанию или частичному разрушению перекрытия могут послужить разные причины, например, слишком большой шаг между лагами, прогиб поперечин, слишком малая площадь их сечения или дефекты в структуре. Чтобы исключить возможные эксцессы, следует выяснить предполагаемую нагрузку на перекрытие, будь оно цокольное или межэтажное, после чего используем калькулятор балок, учитывая их собственную массу. Последняя может меняться в бетонных перемычках, вес которых зависит от плотности армирования, для дерева и металла при определенной геометрии масса постоянна. Исключением бывает отсыревшая древесина, которую не используют в строительных работах без предварительной сушки.

На балочные системы в перекрытиях и стропильных конструкциях оказывают нагрузку силы, действующие на изгиб сечения, на кручение, на прогиб по длине . Для стропил также нужно предусмотреть снеговую и ветровую нагрузку, которые также создают определенные усилия, прилагаемые к балкам. Также нужно точно определить необходимый шаг между перемычками, поскольку слишком большое количество поперечин приведет к лишней массе перекрытия (или кровли), а слишком малое, как было сказано выше, ослабит конструкцию.

Вам также может быть интересна статья о расчёте количества необрезной и обрезной доски в кубе:

Как рассчитать нагрузку на балку перекрытия

Расстояние между стенами называется пролетом, и в помещении их насчитывается два, причем один пролет обязательно будет меньше другого, если форма комнаты не квадратная. Перемычки межэтажного или чердачного перекрытия следует укладывать по более короткому пролету, оптимальная длина которого – от 3 до 4 метров. При большем расстоянии могут потребоваться балки нестандартных размеров, что приведет к некоторой зыбкости настила. Оптимальным выходом в этом случае будет использование металлических поперечин.

Что касается сечения деревянного бруса, есть определенный стандарт, требующий, чтобы стороны балки соотносились как 7:5, то есть высота делится на 7 частей, и 5 из них должны составить ширину профиля. В этом случае деформация сечения исключается, если же отклониться от вышеуказанных показателей, то при ширине, превышающей высоту, получится прогиб, либо, при обратном несоответствии – загиб в сторону. Чтобы подобное не получилось из-за чрезмерной длины бруса, нужно знать, как рассчитать нагрузку на балку. В частности, допустимый прогиб вычисляется из соотношения к длине перемычки, как 1:200, то есть должен составлять 2 сантиметра на 4 метра.

Чтобы брус не провисал под тяжестью лагов и настила, а также предметов интерьера, можно выточить его снизу на несколько сантиметров, придав форму арки, в этом случае его высота должна иметь соответствующий запас.

Теперь обратимся к формулам. Тот же прогиб, о котором говорилось ранее, рассчитывается так: f нор = L/200, где L – длина пролета, а 200 – допустимое расстояние в сантиметрах на каждую единицу проседания бруса. Для железобетонной балки, распределенная нагрузка q на которую обычно приравнивается 400 кг/м 2 , расчет предельного изгибающего момента выполняется по формуле М max = (q · L 2)/8. При этом количество арматуры и ее вес определяется по следующей таблице:

Площади поперечных сечений и масса арматурных стержней

Нагрузка на любую балку из достаточно однородного материала рассчитывается по ряду формул. Для начала высчитывается момент сопротивления W ≥ М/R. Здесь М – это максимальный изгибающий момент прилагаемой нагрузки, а R – расчетное сопротивление, которое берется из справочников в зависимости от используемого материала. Поскольку чаще всего балки имеют прямоугольную форму, момент сопротивления можно рассчитать иначе: W z = b · h 2 /6, где b является шириной балки, а h – высотой.

Что еще следует знать про нагрузки на балку

Перекрытие, как правило, является заодно и полом следующего этажа и потолком предыдущего. А значит, нужно сделать его таким, чтобы не было риска объединить верхние и нижние помещения путем банального перегруза меблировкой. Особенно такая вероятность возникает при слишком большом шаге между балками и отказе от лагов (дощатые полы настилаются прямо на брус, уложенный в пролеты). В этом случае расстояние между поперечинами напрямую зависит от толщины досок, например, если она составляет 28 миллиметров, то длина доски не должна быть более 50 сантиметров. При наличии лагов минимальный промежуток между балками может достигать 1 метра.

Также обязательно следует учитывать массу , используемого для пола. Например, если укладываются маты из минеральной ваты, то квадратный метр цокольного перекрытия будет весить от 90 до 120 килограммов, в зависимости от толщины термоизоляции. Опилкобетон увеличит массу такого же участка в два раза. Использование же керамзита сделает перекрытие еще тяжелее, поскольку на квадратный метр будет приходиться нагрузка в 3 раза больше, чем при укладке минеральной ваты. Далее, не следует забывать про полезную нагрузку, которая для межэтажных перекрытий составляет 150 килограммов на квадратный метр минимум. На чердаке достаточно принять допустимую нагрузку в 75 килограммов на квадрат.

Что нужно для того чтобы сделать правильный расчёт

Длина

Совет ! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

Общая информация по методологии расчёта

Как рассчитать несущую способность и прогиб

M/W

Расшифруем значение каждой переменной в формуле:

Буква М вначале формулы указывает на изгибающий момент. Он исчисляется в кгс*м.
W обозначает момент сопротивления. Единицы измерения см 3 .

M=(ql 2)/8

Символ q показывает нагрузку, которую способна выдержать доска.
В свою очередь буква l — это длина одной деревянной балки.

Насколько важно правильно рассчитать прогиб

Так зачем нужен калькулятор

Высота балки (мм):

Ширина балки (мм):

Материал древесины:

Сосна Ель Лиственница

Сорт древесины (см. ниже):

Сорт древесины:

Пролет (м):

Шаг балок (м):

Коэффициент надежности:

1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0

Необходимые пояснения к расчетам

Высота и ширина определяют площадь сечения и механическую прочность балки.
Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
- 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
- 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
- 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

Дата публикации: 03. 03.2018 00:00

Простота возведения здания.
Высокая скорость постройки;
Низкая стоимость.
Уникальный микроклимат. Деревянный дом «дышит», в нем воздух намного легче и приятнее;
Отличные эксплуатационные характеристики;
Деревянный дом хорошо держит тепло. Он теплее кирпичных зданий в 6 раз, а строений из пенобетона в 1, 5 раза;
Различные виды и размеры этого пиломатериала позволяют воплотить в жизнь самые разнообразные проекты и дизайнерские идеи.

Изготавливают брус из пиловочных бревен, хвойных пород.

Двухкантный — обработаны (срезаны у бревна) только две противоположные стороны, а другие две оставлены закругленными.
Трёхкантный. Здесь срезаны три стороны.
Четырёхкантный-срезаны 4-истороны.

Размеры:

Размеры сечения

Толщина от 100 до 250 мм. Размер шага сечения 25 мм, то есть толщина равняется 100, 125.
Ширина от 100 мм до 275 мм.

Для правильного подсчета нагрузки существуют особые формулы и программы.

Какую нагрузку выдерживает брус 150х150 Брус сечением 15 на 15 см широко используют при возведении зданий. Его применяют для изготовления подпорок, опалубка и для возведения стен, так как он выдерживает большие нагрузки. Но размер 15 на 15 лучше использовать для строительства домов в южных районах, на севере понадобиться дополнительное утепление стен, так как этот пиломатериал хранит тепло только при температуре воздуха -15 градусов. Но если использовать клееный брус этого размера, то он по своим теплосберегающим свойствам будет равняться брусу сечением 25 на 20 см.

Какую нагрузку выдерживает брус 100 на 100 мм

Какую нагрузку выдерживает брус 50 на 50 мм

Деревянные балки перекрытий часто являются наиболее экономичным вариантом при строительстве частного загородного дома. При этом надо отметить, что деревянные балки легки в изготовлении и просты при монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными конструкциями. Главный недостаток деревянных балок – низкая механическая прочность, требующая больших сечений, а также низкая устойчивость к поражению микроорганизмами и насекомыми-древоточцами и горючесть. Поэтому деревянные балки перекрытий требуется тщательно рассчитывать на требуемую нагрузку и обрабатывать антисептическими и огнезащитными средствами.
В стену балки заводят не менее чем на120 мми устраивают гидроизоляцию по периметру, кроме торца. Кроме того желательно закрепить балку анкером, заделанным в стену.
Сечение бруса и шаг укладки балок рассчитывается при проектировании дома в зависимости от ширины перекрываемого пролета. Если такого проекта нет, то сечение бруса выбирают побольше, а шаг укладки балок поменьше. Лучшее сечение для деревянной балки – прямоугольное с соотношением ширине к высоты1: 1,4. Так при ширине балки150 мм, ее высота должна быть около210 мм. При этом следует отметить, что оптимальный пролет для деревянных балок находится в пределах 2,5-4,0 метра. Балки перекрытия укладывают по короткому сечению пролета. Шаг монтажа деревянных балок каркасного строения рекомендуется выбирать равным шагу установки стоек каркаса.
При выборе сечения деревянной балки учитывают нагрузку собственного веса перекрытия, которая для балок междуэтажных перекрытий, как правило составляет 190-220 кг/м 2 , и нагрузку временную (эксплуатационную), значение которой принимают равной 200 кг/м 2 . Поэтому рекомендуется рассчитывать сечение деревянных балок на нагрузку на перекрытие равное 400кг/м 2 .
Определить сечение деревянных балок перекрытия при нагрузке 400кг/м 2 в зависимости от длины пролета и шага установки можно по таблице 1.

Таблица 1. Оптимальные сечения деревянных балок перекрытия при нагрузке 400 кг/м 2 .

Шаг установки,	Длина пролета, м
Шаг установки,

Если при устройстве межэтажного или чердачного перекрытия не планируется тепло,- звукоизоляция, а также если это перекрытие с неэксплуатируемым чердаком, то для меньших значений нагрузок можно по таблице 2 определить минимальные размеры сечения деревянных балок перекрытия.

Таблица 2. Минимальные сечения деревянных балок перекрытия при нагрузках от 150 до 350 кг/м 2 .

Сечение балок при длине пролета, м

В заключение можно отметить, что шаг установки балок перекрытия для данного строения – оптимален, а сечение нужно определять по таблицам.
Если сечение деревянных балок перекрытия недостаточно, оно – недостаточно раз перекрытие гуляет, следует установить дополнительные опоры под балки перекрытия.

Это может быть выполнено в виде поперечной балки с опорой на стены или на колонны.
Если установка на нижнем этаже дополнительной опоры под балки перекрытия – не желательна, то можно установить поперечный брус поверх балок перекрытия и скрепить его с ними, а если возможно, то и с центральным прогоном стропильной системы. Это позволит перераспределить нагрузку между балками.
Имеется еще один вариант устранения прогиба балок – уменьшить шаг их укладки.

Добавлено: 25.05.2012 09:14

Обсуждение вопроса на форуме:

У меня на даче сделали перекрытие 2-ого этажа. Уложили лаги (брус 150*150мм шаг 500мм), прибили сверху фанеру толщ.=10мм. В некоторых местах перекрытие гуляет: вверх-вниз. Подскажите, пожалуйста, правильно ли я сделал шаг бруса и как можно усилить конструкцию?

сообщений Prolam PL8 | Конструктивно спроектированные деревянные элементы с высокой прочностью, стабильностью размеров, хорошей несущей способностью, превосходной огнестойкостью и изготовлены из отборной качественной древесины сосны.

Обработанный H5 для структурного использования Сертифицирован CodeMark.
Премиум визуальная отделка — также доступна невизуальная отделка.
Натуральный, ленточнопильный, предварительно грунтованный, отшлифованный и герметизированный.
Индивидуальный размер доступен по запросу
Ознакомьтесь с нашей страницей часто задаваемых вопросов о ламинированных стойках H5 здесь.

Код	Размер	Стандартная длина (метры)
PLPH5-100	88×88	2.4,2.7,3.0,3.6,4.2,4.8,5.4,6.0,6.6,7.2
PLPH5-125	112×112	2.4,2.7,3.0,3.6,4.2,4.8,5.4,6.0,6.6,7.2
PLPH5-150	135×135	2. 4,2.7,3.0,3.6,4.2,4.8,5.4,6.0,6.6,7.2
PLPH5-200	180×180	2.4,2.7,3.0,3.6,4.2,4.8,5.4,6.0,6.6,7.2
PLPH5-250	220×220	2.4,2.7,3.0,3.6,4.2,4.8,5.4,6.0,6.6,7.2
PLPH5-300	260×260	2.4,2.7,3.0,3.6,4.2,4.8,5.4,6.0,6.6,7.2
PLPH5-350	300×300	2.4,2.7,3.0,3.6,4.2,4.8,5.4,6.0,6.6,7.2

Клееные столбы Prolam PL8 представляют собой конструкционные деревянные элементы с высокой прочностью, стабильностью размеров, хорошей несущей способностью, превосходной огнестойкостью и изготавливаются из отборной качественной древесины сосны.

Вся древесина, используемая для ламинирования, тщательно отбирается для производства и сортируется в соответствии со строгими спецификациями Prowood.Вся древесина сушится в печи до средней влажности 13%, чтобы обеспечить эффективное склеивание при склеивании.

Ламинированные листы при необходимости соединяются в шип, при этом клей отверждается с помощью современных европейских прессов и при контролируемой температуре. Стойки Prolam PL8 изготавливаются в широком диапазоне размеров, указанных в онлайн-программном обеспечении Prolam.

В стандартную комплектацию Prolam входят стандартные размеры, которые соответствуют стандартным размерам древесины для легкой интеграции, а также балки любых размеров, изготавливаемые на заказ.Prolam стандартного размера — самая дешевая конструкционная древесина большого сечения в Новой Зеландии, лучше, чем стоимость большого сечения SG8.

ручьев для всех ваших потребностей в древесине. Магазин сегодня!

О лесоматериалах

Необработанная древесина

Наша необработанная древесина представляет собой мягкую древесину ситхинской ели, сертифицированную по C16 и FSC®.

Приложения

Крыши
Многоцелевое использование дома
Многократное использование в промышленности
Общестроительное использование

Обработанная древесина

Наша обработанная древесина представляет собой мягкую древесину ситхинской ели класса C16 и предварительно обработанную для использования в открытых условиях, а также древесину, сертифицированную FSC®.

Приложения

Крыши
Ограждение
Подрамники для настила
Деревянные сараи
Общее внешнее строительство

Строганные пиломатериалы (ПАО)

Наша строганная древесина импортируется. Мягкая ель из ели подвергается механической обработке, чтобы получить высококачественную строганную белую древесину для внутреннего использования.
Строганная древесина — это пиломатериалы, выстроганные до гладкости и предназначенные для использования на видном месте.

ОСП

SMARTPLY OSB3 — это высокотехнологичная влагостойкая несущая панель, разработанная для использования во влажных условиях и поэтому идеально подходящая для многих структурных и неконструкционных применений как внутри, так и снаружи защищенных помещений. Это идеальный выбор для кровли, напольных покрытий, обшивки стен, ограждения площадок и многих других применений, где прочность и влагостойкость имеют первостепенное значение.
Все продукты SMARTPLY OSB3 производятся с использованием смолы, не содержащей формальдегида.

Фанера

Ламинированная фанера из твердой древесины – Подходит для структурных применений (CE2+) Породы для влажных условий (EN636/2). Фанера из твердой древесины относится к любому панельному изделию, лицевая сторона которого изготовлена из шпона из твердой древесины. Фанерные панели из твердой древесины идеально подходят для сотен конечных применений.
Некоторые из наиболее распространенных применений — это готовая мебель, шкафы, корпуса, двери, светильники и дисплеи, а также широкий спектр других промышленных, жилых и домашних применений.

Морская фанера

Морская фанера изготовлена из прочного лицевого и внутреннего шпона с небольшим количеством дефектов, поэтому она дольше служит во влажных и влажных условиях. Его конструкция такова, что его можно использовать в условиях, когда он подвергается воздействию влаги в течение длительного времени.
При наружном использовании рекомендуется герметизировать все края лицевой и тыльной сторон подходящим герметиком.
Изготовлено из полностью водонепроницаемого (испытано погружением в воду и кипящей водой) фенольного клея WBP.
Marine PLY может использоваться в бытовых целях на стенах, полах, покрытых плиткой, а также для облицовки и потолков. Он не соответствует стандарту BS-5268.

Опалубочный слой

Опалубочная фанера подходит для изготовления бетонных опалубок, ограждающих конструкций, крыш или полов. Изготовлен с использованием высококачественного фенольного клея WBP — стандарты защиты от воды и кипячения (также известные как защита от атмосферных воздействий и кипячения). Опалубочная фанера имеет лицевую сторону из качественной сосны с сердцевиной из хвойных пород.
В ситуациях, когда после монтажа предполагается покрытие, например, на плоской крыше под войлоком, обычно используется опалубочная фанера. Опалубочная фанера должна быть покрыта лаком или чем-то подобным, если она будет использоваться во влажных или открытых местах.

Фанера из березы

Березовая фанера изготовлена из нескольких слоев тонкого шпона для создания прочной и долговечной многослойной панели.Его превосходное соотношение прочности и веса делает его идеальным для использования в строительстве, производстве мебели и упаковке. Березовая фанера
– это высококачественный строительный материал с отличной прочностью и устойчивостью к влаге.
С внутренней фанерой легко работать; отлично сочетается с отделочными материалами. Он водостойкий, однако не рекомендуется использовать его для наружной отделки.
Этот материал идеально подходит для внутренних работ.

МДФ (древесноволокнистая плита средней плотности)

МДФ производится из древесных волокон, спрессованных и склеенных под давлением специальной смолой.Отличные лицевые свойства делают его пригодным для самых тонких ламинатов и поверхностных покрытий. Конечные пользователи получают постоянство качества и толщины, а также меньший износ инструмента. МДФ подходит для использования в сухих помещениях

Medite MR — это влагостойкая панель МДФ, предназначенная для использования во влажных условиях, поэтому она идеально подходит для таких применений, как мебель для кухни и ванной комнаты, оконные и плинтусы, а также архитектурные молдинги.

Огнестойкие панели из МДФ подходят для использования в качестве облицовки стен, перегородок, дисплеев, потолков и т. д.Типичные установки: вестибюли гостиниц, офисы, публичные библиотеки, школы, здания суда, больницы и кинотеатры. Изделия Medite FR не подходят для наружного или структурного применения, а также там, где может возникнуть воздействие воды или высокой относительной влажности. Изделия Medite FR подходят для использования в сухих условиях внутри помещений.

Окрашенный МДФ в основном используется для изготовления задних и нижних частей ящиков. Представляет собой тонкую тонированную плиту МДФ, на которую валиком нанесены разные слои краски. Краски на водной основе используются для тонких печатных МДФ из-за их небольшого воздействия на окружающую среду, что делает этот продукт полностью перерабатываемым.

ДСП

ДСП меламиновая — состоит из двух наружных сторон МДФ и сердцевины ДСП, покрытой декоративной пленкой, пропитанной меламиновыми смолами. Это обеспечивает идеальную резку, значительно снижая возможную вероятность выкрашивания поверхности и увеличивая срок службы рабочего инструмента.

Настил

Деревянный настил — фантастическое дополнение к любому саду. Это может помочь вашему двору казаться более привлекательным и предоставить вам место, где можно посидеть на улице.Мы поставляем высококачественную древесину от надежных поставщиков, что гарантирует долгосрочное использование и долговечность.

Мы предлагаем широкий выбор вариантов древесины, отвечающих любым требованиям и предпочтениям. Деревянный настил — отличная инвестиция для вашего двора, а материалы, доступные через Brooks, наверняка вас удивят. Не забывайте о нас, если пришло время заменить или дополнить вашу текущую колоду!

Brooks Timber & Building Supplies Ltd также имеет в наличии полный ассортимент строительных материалов

(PDF) Сравнительная оценка надежности цельного двутаврового сечения африканской березы (Anogeissus leiocarpus), выращенной в Нигерии. Колонна

International Journal of Научные и инженерные исследования, том 10, выпуск 4, апрель 2019 г. 992

ISSN 2229-5518

http://www.ijser.org

Конструкционная сталь, изготовленная из литейных форм на прокатных станах, имеет стандартные профили с уникальными свойствами

для определенных целей. Иногда для некоторых уникальных металлоконструкций (таких как глубокие балки или большие колонны) требуются секции

, отличные от стандартных, и это потребует изготовления определенных секций

, обычно называемых сборными секциями. Это делается путем сборки плоских стальных пластин и их сварки

вместе, чтобы сформировать различные геометрические конфигурации для желаемого структурного элемента.Хотя сборные секции из стали

могут быть склонны к структурной нестабильности из-за их необычной глубины, в этом случае обычно используются ребра жесткости

для повышения их устойчивости и удобства использования.

Древесина как природный строительный материал имеет некоторые ограничения в использовании. Во-первых, он может в незначительной степени изменять или улучшать свои прочностные свойства, зная настолько хорошо, что он анизотропен по своей природе. Во-вторых, из-за того, что

встречается в природе, существует ограничение на доступность цельных деревянных секций.Таким образом, это показывает

, что могут быть причины, по которым потребуются сборные секции из древесины, аналогичные стальным конструкциям

, и это, по-видимому, лучший способ обеспечить большие секции из древесины. По аналогии со сборными профилями

из конструкционной стали, сборные профили для деревянных конструкций могут быть получены путем соединения различных деревянных профилей

любой желаемой геометрии с намерением в первую очередь увеличить сечение древесины за пределы

естественного существующий.Также существуют ламинированные секции, которые можно изготовить путем соединения нескольких

тонких слоев древесины, параллельных друг другу, до определенной толщины, чтобы сформировать цельную секцию. Ламинированная секция

, которая является одной из доступных сборных секций, может быть изготовлена с использованием прочных клеев, таких как

, чтобы вся секция действовала как единое целое, и любой отказ, который должен произойти, должен быть связан только с древесиной

, а не клей. Иногда в застроенных участках могут использоваться штифты или гвозди.Это должно быть сделано в таких

таким образом, чтобы любой отказ нельзя было отследить до места соединения.

Тот факт, что возможные отказы не должны быть связаны с соединениями, необходим как в случае клея, так и в случае

гвоздей, потому что прочность

деревянного материала имеет первостепенное значение для инженера, поскольку они не предназначены и не разработаны как композитные материалы, чтобы

говорит о том, что используемые материалы одинаковы. Обычно отдельные элементы, соединенные вместе для получения

ламинированных или составных секций, тщательно отбираются таким образом, чтобы они обладали превосходными свойствами и действительно

отражали идеальное состояние древесины.Это делается с целью получения результирующего сечения

с такими же превосходными свойствами, как правило, по сравнению с соответствующим сплошным сечением. Благодаря этому

древесина как материал в некоторой степени становится полуискусственной, поскольку из нее можно изготавливать

различные геометрические конфигурации, такие как двутавровые сечения, коробчатые сечения, тавровые сечения, прямоугольные сечения,

квадратные сечения. Кроме того, размер секций может быть увеличен за пределы естественно доступных размеров древесины

или за пределы стандартных предпочтительных размеров, в которые они преобразуются.Следовательно, несущая способность

(то есть допустимый момент для балок, сопротивление сжатию и продольному изгибу для колонн)

древесины будет увеличена, что максимально увеличит пригодность древесины в качестве строительного

материала.

Испытания строительных материалов. Проектирование зданий

Испытания строительных материалов могут быть:

Может потребоваться тестирование:

Материалы от поставщиков, как правило, тщательно тестируются в соответствии с собственными стандартами поставщиков, в целом соответствуют минимальным рекомендациям соответствующих британских стандартов и могут иметь аккредитацию третьей стороны для демонстрации их качества.

Поэтому, когда они прибывают на место, обычно требуются тесты, которые проверяют полученное количество на соответствие количеству, указанному в накладной, чтобы убедиться, что качество соответствует заказу, а также визуальный осмотр, чтобы можно было отметить любое повреждение. сразу.

Древесину можно проверить на месте на содержание влаги. Влажность обычно выражается в процентах и рассчитывается как разница между массой «влажной» древесины и массой того же образца после сушки.Например, влажность куска древесины весом 500 г, содержащего 250 г воды, можно рассчитать следующим образом:

(Вес влажного пиломатериала — вес сухого пиломатериала) / Вес в печи в сухом виде x 100

(500 — 250) / 250 х 100 = 100%.

Национальные стандарты Великобритании на продукцию обычно рекомендуют, чтобы во время установки содержание влаги было:

Существует два распространенных метода измерения содержания влаги:

Это включает сушку древесины до относительно постоянного веса в вентилируемой печи при температуре 102-105°C.Можно установить очень точный первоначальный процент содержания влаги (% MC), высушив кусок древесины в печи в течение нескольких часов и проверяя его через регулярные промежутки времени, пока его вес не перестанет изменяться.

Несмотря на то, что этот метод является точным, это медленный процесс, который может, если поторопиться, сжечь древесину или сделать ее непригодной для использования из-за деформации. Также необходимо иметь правильную вентилируемую печь, что означает, что во многих случаях это нецелесообразно.

Влагомеры для древесины бывают различных типов, но их можно разделить на две основные категории по методу измерения:

Существует несколько различных способов проверки кирпичей, в том числе:

[править] Испытание на прочность при сжатии

Образец кирпича помещается в машину для испытаний на сжатие и прикладывается давление до тех пор, пока он не разрушится.Регистрируется уровень «предельного давления». Как правило, пять кирпичей испытываются по одному, при этом средний уровень предельного давления принимается за прочность на сжатие кирпичей.

[править] Испытание на водопоглощение

Кирпичи взвешивают в нормальном сухом состоянии, а затем погружают в пресную воду на 24 часа. Затем их снова взвешивают. Разница между весами указывает на количество воды, поглощенной кирпичом. Чем меньше воды поглощается, тем выше качество.Количество не должно превышать 20% от сухой массы.

[править] Тест на выцветание

Высолы — это кристаллический солевой налет, который может образовываться на поверхности кирпича. Обычно это белый или не совсем белый цвет с порошкообразным внешним видом. Чтобы проверить наличие щелочей, которые могут вызвать высолы, кирпич погружают в пресную воду на 24 часа, а затем оставляют сохнуть.

Если на поверхности не виден беловатый слой, это свидетельствует об отсутствии в кирпиче щелочей.Диапазоны, которые следует соблюдать, следующие:

Около 10% поверхности кирпича: Допустимый диапазон.
Около 50% поверхности кирпича: Умеренный диапазон.
Более 50% поверхности кирпича: Сильное воздействие щелочей.

[править] Испытание на твердость

Поверхность кирпича поцарапана. Если не осталось следов, значит, качество хорошее.

[править] Тест размера, формы и цвета

Двадцать произвольно выбранных кирпичей укладывают друг на друга по длине, ширине и высоте и проверяют на однородность формы, размера и цвета.

[править] Тест на прочность

В каждую руку берут по два кирпича и ударяют друг о друга. Они не должны ломаться и издавать чистый металлический звон, если они хорошего качества.

[править] Тест структуры

Образец кирпича разбит и тщательно осмотрен. Если она хорошего качества, на сломе не должно быть наплывов, трещин и дыр.

[править] Тест на объем

Песок можно тестировать при объемной дозировке бетона. Образец влажного песка помещают в контейнер с прямыми стенками, заполняя его примерно на две трети.Вставляется линейка для измерения глубины влажного песка (например, 150 мм). Затем образец влажного песка извлекают из контейнера и откладывают в сторону. Чистая вода наливается до половины емкости. Затем песок помещают в воду двумя половинками и утрамбовывают стержнем, чтобы удалить воздух. Правило вставляется для измерения глубины насыщенного песка (например, 124 мм).

Процент набухания можно рассчитать следующим образом:

Набухание = разница в высоте между влажным и насыщенным песком / глубина насыщенного песка

Набухание = (150 — 124) / 124 x 100 = 21%

Следовательно, объем песка должен быть увеличен на 21% по сравнению с указанным в спецификации.

[править] Ил тест

Этот тест используется для измерения чистоты образца песка путем установления процентного содержания ила. Это важно, так как слишком много ила ослабит бетон.

Водный солевой раствор из 5 мл соли на 500 мл воды заливают по 50 мл в мерный цилиндр. Затем образец песка добавляют до отметки 50 мл. Приливают еще раствор соленой воды до 150 мл перед тем, как хорошо встряхнуть цилиндр.

Смесь необходимо оставить на 3 часа, прежде чем измерять высоту ила, который осядет поверх слоя песка. Высота слоя ила не должна быть более 6 см, или 6 % высоты образца песка.

[править] Испытание на осадку

Его можно использовать для обеспечения одинаковой консистенции последующих бетонных смесей.

Стальной конус осадки должен быть заполнен на четверть глубины и 25 раз утрамбован трамбовочным стержнем. Наполнение и утрамбовку следует повторить еще три раза, пока конус не заполнится и верх не выровняется. Затем конус удаляют и измеряют образовавшуюся осадку.Если смесь однородна, осадка должна оставаться одинаковой для всех испытуемых образцов. Обычная осадка составляет 50-75 мм.

[править] Тестовые кубики

Их можно изготовить и измельчить в лаборатории, чтобы убедиться, что затвердевший бетон приобрел требуемую расчетную прочность. Используют стандартную стальную форму для испытаний размером 150 x 150 x 150 мм, покрытую внутри тонким слоем формовочного масла. Проба бетона берется из напорного патрубка смесителя или с места укладки на площадке. Форму заполняют в три равных слоя (каждый по 50 мм), каждый слой хорошо утрамбовывают не менее чем 35 ударами.

Куб с пробой накрывают влажным мешком или другим покрытием и оставляют на 24 часа при температуре 4,4-21°С. Затем образец извлекают из формы и хранят в воде при температуре 10-21°C до тех пор, пока он не потребуется для испытаний.

Кубики обычно тестируются через 7 и 28 дней с использованием калиброванной компрессионной машины. Кубики испытывают на грани, перпендикулярной грани отливки.Постоянная движущая сила действует до тех пор, пока кубики не рухнут. Показанием при разрушении является максимальная прочность бетона на сжатие.

[править] Испытание молотком на отскок

Молоток Шмидта (также известный как швейцарский или отбойный молоток) используется для измерения упругих свойств или прочности бетона. Различная поверхностная плотность будет влиять на воздействие и распространение волн напряжения, которые можно зарегистрировать в числовой шкале, известной как числа отскока. Эти числа отскока можно изобразить графически, чтобы они соответствовали прочности на сжатие.

[править] Тест на проникновение

Также известный как Виндзорский зонд, это мера проникновения стержня из стального сплава, под действием заданного количества энергии, в образец бетона. Глубина проникновения обратно пропорциональна прочности бетона на сжатие.

[править] Тест на вытягивание

Несколько стальных круглых стержней с расширенными концами отливают в образец бетона. В нужный момент штангу и кусок бетона вытаскивают с помощью натяжного домкрата.Хотя бетон разрушается при растяжении и сдвиге, усилие отрыва можно соотнести с прочностью бетона на сжатие.

[править] Испытание на вибрацию

Он использует ультразвуковой импульс для измерения вибрации через бетонный образец. Затем показания можно использовать для корреляции прочности на сжатие.

[править] Внешние ресурсы

Калькулятор и таблица веса двутавровой и двутавровой балок (бесплатно)

Что я лучу

Двутавровая балка также называется стальной балкой (Универсальная балка), которая представляет собой длинную стальную полосу с двутавровым поперечным сечением. Двутавр делится на обычный двутавр и легкий двутавр.

Что такое двутавровая балка

Двутавровая балка

разработана путем оптимизации двутавровой стали. Название происходит от того, что его сечение совпадает с английской буквой H.

Это экономичный высокоэффективный профиль с более разумным соотношением прочности и веса и более оптимизированным распределением площади поперечного сечения.

Каждая часть H-образной стали расположена под прямым углом, поэтому она обладает такими преимуществами, как сильное сопротивление изгибу, экономия затрат, простая конструкция и легкий вес во всех направлениях.

Часто используется в больших зданиях, где требуется большая пропускная способность и хорошая устойчивость поперечного сечения, таких как высотные здания и мастерские.

Кроме того, он также широко используется в судах, мостах, подъемно-транспортных машинах, кронштейнах, фундаментах оборудования, фундаментных сваях и т. д.

Двутавровая балка по сравнению с двутавровой балкой

Что касается разницы между двутавровой и двутавровой балкой, вы можете обратиться к статье ниже.

Расчет веса двутавровой балки и двутавровой балки

В этой статье мы в основном обсуждаем, как рассчитать вес двутавровой и двутавровой балки.Для удобства расчета мы создали два калькулятора: калькулятор веса двутавра и калькулятор веса двутавра.

Используя эти два калькулятора, вы можете легко рассчитать вес двутавровой и двутавровой балки. Конечно, для получения дополнительных расчетов различных весов металлов вы можете обратиться к следующей статье.

Теперь начните использовать калькулятор для расчета веса профиля.

Если вам надоело использовать калькулятор для расчета веса двутавровой и двутавровой балок, вы можете обратиться к следующей таблице веса двутавровой и двутавровой балок.Это позволяет быстрее проверять вес двутавровых и двутавровых балок разных размеров.

Расчет несущей способности двутавровой балки

Я полагаю, вы все еще хотите знать, какой вес может выдержать стальная балка? Как рассчитать грузоподъемность стальной балки? Или вы можете узнать, какой размер двутавровой балки вам нужен для вашего строительного проекта.

Поэтому мы подготовили для вас этот очень мощный калькулятор несущей способности балки, а также диаграмму несущей способности, как показано на снимке экрана ниже: И она в формате Excel, который может быть рассчитан автоматически после ввода необходимых данных.Вы можете загрузить этот инструмент, нажав на ссылку ниже, и не забудьте включить функцию макроса вашего Excel, чтобы он работал правильно.

Какой вес может выдержать деревянный стол? (от А до Я)

Вам интересно, какой вес может выдержать ваш недавно купленный или сделанный на заказ деревянный стол? Ну, вы не одиноки. Я столкнулся с той же проблемой, когда впервые построил свой компьютерный стол. После довольно большого исследования того, какой вес может выдерживать каждый тип деревянного стола, например, компьютерный стол, журнальный столик, обеденный стол, стол с отсутствием и т. д.И вот что я нашел.

Какой вес может выдержать деревянный стол? Максимальная грузоподъемность деревянного стола составляет около 150 фунтов. (68 кг). Средний вес, который мы используем, чтобы держать на столе, составляет всего около 15 фунтов. В общем, деревянный стол вполне выдерживает любую нагрузку, потому что на самом деле трудно представить себе 150 фунтов. на деревянный стол.

Например, общий вес мыши, клавиатуры, внешнего монитора и монитора не превышает 15 фунтов.вес на деревянный стол. Но есть некоторые случаи, которые мы должны учитывать, особенно когда большой вес будет неравномерно воздействовать на небольшую площадь стола. Прочность и тип дерева, из которого сделан стол, максимальная способность к изгибу, тип применения, и многое другое. Итак, в этой статье я обсудил всю информацию, которую вам нужно знать, прежде чем определить, какой вес может выдержать ваш деревянный стол.

Максимальная грузоподъемность деревянных столов

Компьютерный стол, журнальный столик, обеденный стол, обеденный стол и многие другие типы столов, которые мы используем в нашем домашнем хозяйстве или на производстве. Таким образом, максимальная грузоподъемность деревянного стола зависит от типа стола.

9 журнальный столик


7 Таблица	Максимальный вес может держать (среднее значение)
300 фунтов (136 кг)
компьютерный стол	150 фунтов (68 кг)
складной кухня / обеденный стол	440 фунтов (200 кг)
Workbench	440 фунтов (200 кг)
Обеденный стол	330 фунтов (150 кг)
Обеденная скамейка	550 фунты (250 кг)

Максимальный вес, указанный выше, является средним значением.Но когда вы сталкиваетесь с вопросом, какой вес может выдержать деревянный стол, вы должны учитывать множество других факторов, прежде чем определять грузоподъемность. Выводы, которые я получил из своих исследований, приведены ниже.

Факторы, влияющие на максимальный вес деревянного стола

Прежде чем приступить к изготовлению или покупке на заказ, необходимо учитывать следующие факторы, влияющие на максимальную грузоподъемность стола.

Жесткость материала стола
Максимальная прочность на изгиб
Максимальная прочность на сжатие

Жесткость материала стола

Жесткость означает, насколько древесина прогибается, когда нагрузка прикладывается к столу перпендикулярно.

Чтобы узнать жесткость материала стола, вам не нужно хорошо разбираться в уравнениях или инженерных методах. Вам просто нужно знать Чем выше жесткость, тем выше грузоподъемность . Для вашего удобства я изучил и перечислил жесткость популярных пород дерева, которые мы используем при изготовлении столов. Исходя из этого, вы можете просто определить, какой вес может выдержать ваш деревянный стол.

9 201919 1.49

Материал стола	Жесткость (максимальная нагрузка) / Mpsi
Хикори	2. 16
Maple, Hard	1,83
Maple, Soft	1,64
Орех	1,68
Дуб, Красный	1,82
Дуб, белый	1,78
Mahogany
Mahogany	1.40
Ель, Дуглас	1.95
Cherry
Cedar	1.11
Сосна	1,19
Красное дерево	1,10

*Mpsi = 9 мегафунтов на квадрат стола

Исходя из этих результатов, вы можете выбрать, из какого дерева сделать стол. Если вы собираетесь взвешивать перпендикулярно столу, важна жесткость.

Максимальная прочность на изгиб

Максимальная прочность на изгиб означает вес, который может выдержать ваш стол, если нагрузка приложена перпендикулярно волокнам без разрушения. Максимальный вес горизонтальной балки опоры для стола зависит от способа приложения веса, пролета, типа древесины, поддержки концов и площади поперечного сечения. Максимальная прочность на изгиб также зависит от материала стола. Более высокая прочность на изгиб означает более высокую грузоподъемность . Вот информация, которую я собрал.

9 Maple, Soft Вишневый 12300


7 Настольный материал	7 Прочность (максимальная нагрузка) / PSI8


Maple, Hard	15800
13400
Орех	14600
Дуб, Красный	14300
Дуб, белый	15200
Красное дерево	10700
Birch	16600
пихты, Douglas	12400

	Cedar 7500
	Pine 8200
Redwood	7900

* пси = фунтов на квадратный дюйм стола

Максимальная прочность на сжатие

Максимальная прочность на сжатие зависит от прочности ножек стола. По максимальной прочности на сжатие мы можем определить, какой вес может быть приложен параллельно зерну без разрушения. Сколько нагрузок могут выдержать ножки стола, прежде чем они сломаются? При измерении этой величины вес прикладывается по оси ног через центр. Тем не менее, более высокая прочность на сжатие означает, что его деревянные ножки могут выдерживать большую нагрузку, что очень важно при изготовлении ножек для деревянного стола. Вот что я нашел для ножек с такой же площадью поперечного сечения.

9 711099 Redwood9


7 Материал таблицы	7 Прочность (максимальная нагрузка) / PSI8


Maple, Hard	7830
Maple, Soft	6540
Орех	7580
Дуб, Красный	6760
Дуб, белый	7440
Красное дерево	6460
Birch	8170
пихты, Douglas	7230
Cherry

Pine
Redwood
5220

* PSI = фунты за квадратный дюйм Таблица

Прочность деревянного стола Hackory

Увеличение максимальной грузоподъемности деревянного стола

Собираетесь купить деревянный стол в Интернете или любом другом магазине? Или вы сделали собственную таблицу, следуя Youtube или любому другому руководству? Вы боитесь его грузоподъемности, ведь вес ваших инструментов выше, чем грузоподъемность деревянного стола согласно сайту?

Ну, это ситуация, которую вы должны решить путем мозгового штурма.

То же самое, когда вы изготавливаете деревянный стол на заказ, не учитывая его максимальную нагрузку, и, наконец, вы обнаруживаете, что максимальная нагрузка его деревянного материала меньше требуемого значения.

После многих лет работы с древесиной у меня есть очень четкое представление об этих числовых значениях максимального веса. Существует 90% вероятность того, что стол, который вы купили или изготовленный на заказ деревянный стол, выдержит как минимум удвоенную максимальную грузоподъемность.

Но важно увеличить максимальную грузоподъемность деревянного стола, потому что в какой-то момент перегрузка может очень быстро повредить стол.

Чтобы увеличить максимальный вес, который может выдержать деревянный стол, вы должны в основном сосредоточиться на материале его верхней части . Потому что это может быть слабым местом таблицы. Приложение огромной нагрузки к середине стола может привести к перегрузке/перенапряжению верхней части, что может привести к поломке стола.

Самый простой способ зафиксировать верхний слой — положить больший вес непосредственно на ноги, не сосредотачивая вес на одной конкретной области. Равномерно распределите вес по всему столу.

Но если вам действительно нужно увеличить прочность центра верхнего слоя без распределения веса, вы можете прикрепить оребрение сверху вниз стола, чтобы распределить вес равномерно . Но это невозможно сделать, если поверх слоя недостаточно материала для прикрепления или если это очень тонкий древесный материал.

Если ваш верхний слой древесины очень тонкий, он может показать некоторое боковое смещение под действием приложенного веса. При приложении боковой силы в разные стороны, крепления/соединения, плотно удерживающие ножки, выйдут из строя и стол может прийти в полную негодность.Это происходит особенно потому, что стол сделан из дерева.

Для предотвращения бокового смещения под нагрузкой можно прикрепить одну сторону стола к стене в качестве опоры . Это будет ваш лучший выбор, потому что максимальная грузоподъемность определенно будет увеличена.

Итак, давайте сосредоточимся на разделе часто задаваемых вопросов о деревянных столах и их грузоподъемности.

Брус 150х150 какую нагрузку выдерживает

Какие нагрузки выдержит брус?

Сколько силы может выдержать твой засов?

Что такое засов?

Почему ригели важны для безопасности дома?

Типы засовов

О Shmee150 — Shmee150 — Жизнь суперкар мечты

Что такое Shmee150?

Краткая история Shmee150

Что такое работа Тима?

Что покрывает Shmee150?

ShmeeGear — Shmee150 — Жизнь мечты о суперкаре

Какую камеру вы используете для своих видео?

Какую экшн-камеру вы используете для видео POV?

Какой фотоаппарат вы используете?

Какой смартфон вы используете?

Какой ноутбук вы используете для редактирования?

Какое автомобильное зарядное устройство вы используете?

Какие нагрузки выдержит брус?

Деревянные балки на перекрытия для большого пролета.

Необходимые пояснения к расчетам

Зачем надо рассчитывать?

Определение нагрузки

Определение сечения и шага установки элементов перекрытия

Что нужно для того чтобы сделать правильный расчёт

Длина

Общая информация по методологии расчёта

Как рассчитать несущую способность и прогиб

Насколько важно правильно рассчитать прогиб

Так зачем нужен калькулятор

Какую нагрузку выдерживает брус 150 150.

На чем строится калькулятор балок

Как рассчитать нагрузку на балку перекрытия

Что еще следует знать про нагрузки на балку

Что нужно для того чтобы сделать правильный расчёт

Длина

Общая информация по методологии расчёта

Как рассчитать несущую способность и прогиб

Насколько важно правильно рассчитать прогиб

Так зачем нужен калькулятор

Необходимые пояснения к расчетам

ручьев для всех ваших потребностей в древесине. Магазин сегодня!

О лесоматериалах

Настил

(PDF) Сравнительная оценка надежности цельного двутаврового сечения африканской березы (Anogeissus leiocarpus), выращенной в Нигерии. Колонна

Испытания строительных материалов. Проектирование зданий

[править] Испытание на прочность при сжатии

[править] Испытание на водопоглощение

[править] Тест на выцветание

[править] Испытание на твердость

[править] Тест размера, формы и цвета

[править] Тест на прочность

[править] Тест структуры

[править] Тест на объем

[править] Ил тест

[править] Испытание на осадку

[править] Тестовые кубики

[править] Испытание молотком на отскок

[править] Тест на проникновение

[править] Тест на вытягивание

[править] Испытание на вибрацию

[править] Внешние ресурсы

Калькулятор и таблица веса двутавровой и двутавровой балок (бесплатно)

Что я лучу

Что такое двутавровая балка

Двутавровая балка по сравнению с двутавровой балкой

Расчет веса двутавровой балки и двутавровой балки

Расчет несущей способности двутавровой балки

Какой вес может выдержать деревянный стол? (от А до Я)

Жесткость материала стола

Максимальная прочность на изгиб

Максимальная прочность на сжатие

Увеличение максимальной грузоподъемности деревянного стола

Добавить комментарий Отменить ответ
