В настоящее время существует много различных способов оформления потолка. Чаще всего хозяева обращаются к украшению потолочных перекрытий светодиодной лентой. С таким дополнением интерьер преображается и становится более гармоничным.

Сегодня мы поговорим о том, как подобрать подходящую подсветку для потолка и как правильно ее установить.

Что это такое?

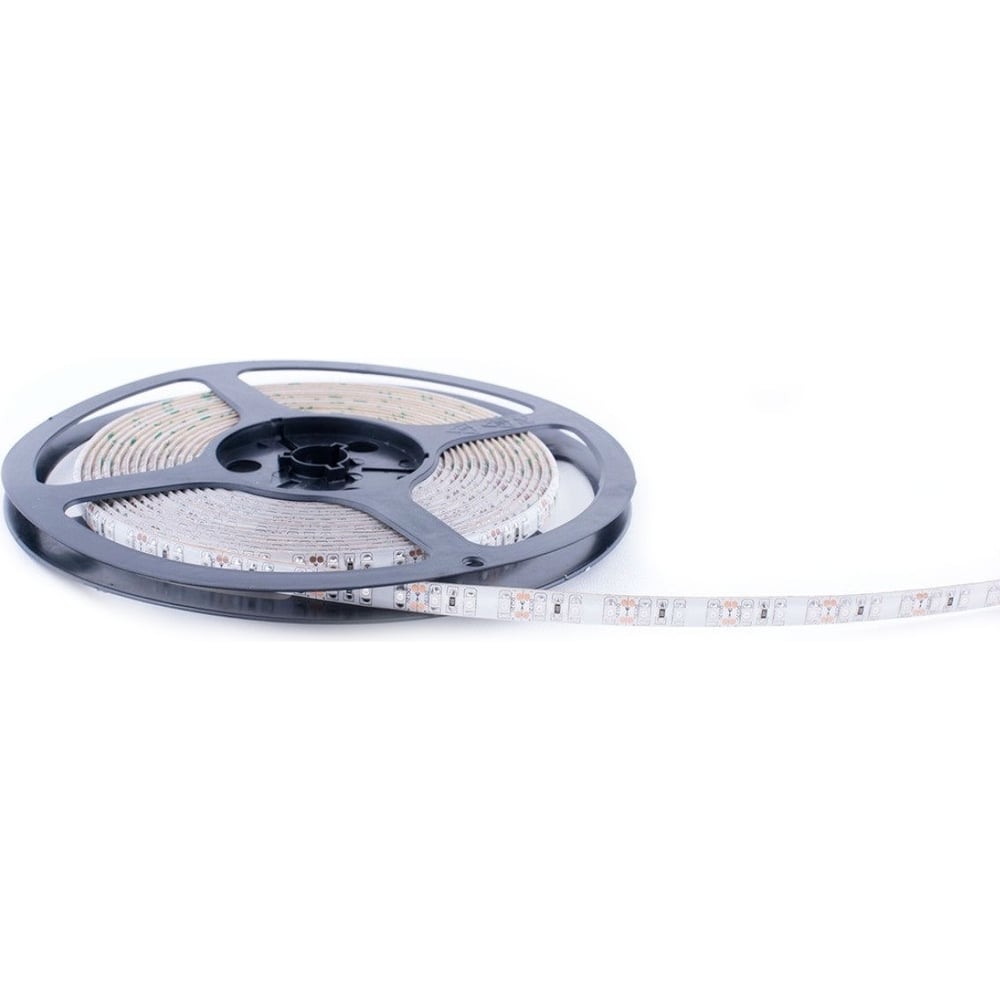

Для начала следует разобраться, что же представляет собой светодиодная лента. Это гибкая полоса, ширина которой может составлять 5-50 мм. На одной из ее сторон располагаются светодиодные резисторы, которые соединяются между собой электропроводниками, образуя единую схему.

С другой стороны, как правило, располагается двухсторонний скотч. С его помощью лента фиксируется на том или ином основании.

На разных светодиодных лентах присутствует разное число светодиодов. Кроме того, они могут иметь различные размеры. Для получения более яркого и насыщенного света зачастую припаивается еще один или два ряда светодиодов.

Особенности и преимущества

Украшение потолка светодиодной лентой – это недорогое, но красивое дизайнерское решение. С подобной деталью интерьер может стать более живым и ярким.

Стоит заметить, что экономичные светодиодные ленты используются не только в оформлении домашних интерьеров

. Подобные элементы можно назвать универсальными, поскольку они встречаются в самых разных обстановках. Например, к светодиодным лентам нередко обращаются при оформлении рекламных и магазинных вывесок – они привлекают к себе много внимания.

В магазинах можно встретить и максимально долговечные влагостойкие ленты. Им не страшны сырость и влага, поэтому их зачастую устанавливают в ванных комнатах. Приборы, относящиеся к классу IP68, и вовсе допустимо устанавливать под водой. Благодаря таким особенностям эти лампочки получится повстречать в бассейнах, ландшафтных композициях, а также на фасадах различных сооружений.

Популярность светодиодных лент обусловлена множеством положительных качеств, которые для них характерны.

Ознакомимся с ними детально:

• Многие потребители выбирают именно светодиодные ленты для оформления потолка, потому что они имеют демократичную стоимость, но не потребляют при этом много электроэнергии.
• Ленты со светодиодами отличаются ярким и насыщенным светом, особенно если имеют много лампочек. Конечно, если вам захочется добиться более приглушенного света, то вы сможете подобрать варианты, в которых этих составляющих меньше.
• Такие осветительные приборы устанавливают быстро и просто.
• Светодиодные ленты могут иметь самые разные цвета. Подобрать оптимальный вариант удастся для любых интерьеров.

• Такие приборы являются абсолютно безопасными, так как не подвержены перегреву. Кроме того, светодиодные ленты не повреждают потолочные основания. Данное качество особенно актуально, если в помещении присутствуют модные натяжные потолки.
• Этим приборам освещения не страшны скачки напряжения. Обычные лампочки в подобных случаях могут лопнуть, оставив после себя много маленьких осколков. Со светодиодными лентами таких проблем не возникнет.
• Как правило, светодиодные ленты являются настраиваемыми. Например, вы сможете самостоятельно изменять интенсивность освещения. В подобных приборах чаще всего присутствуют встроенные датчики и специальные регуляторы, которые позволяют подстраивать ленты под себя.
• Светодиодные лампочки являются долговечными. Они могут служить более 10 лет.

• Такими осветительными приборами можно дополнять потолки не только в спальной комнате или гостиной, но и в ванной.
• Светодиодные ленты имеют очень маленький вес, поэтому не дают нагрузок на отделку потолка.

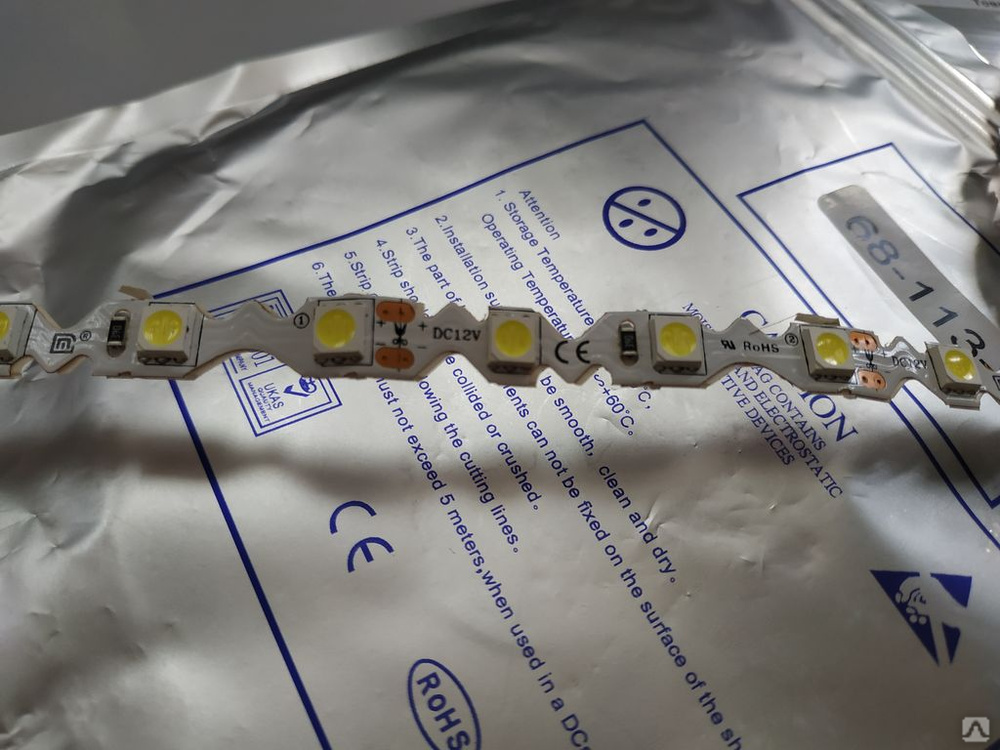

• Эти приборы освещения являются гибкими и достаточно легко гнутся, поэтому ими можно обрамить любое потолочное основание.
• Светодиодные ленты являются экологичными. Лампочки в таких приборах не выделяют вредных веществ.
• Кроме того, лента может иметь абсолютно любую длину. Вы сможете корректировать ее самостоятельно.
• Ленты со светодиодными лампочками не оказывают никакого влияния на ТВ-сигналы и не вызывают помех.

Виды

В настоящее время существуют ленточные осветительные приборы, имеющие различные виды ламп.

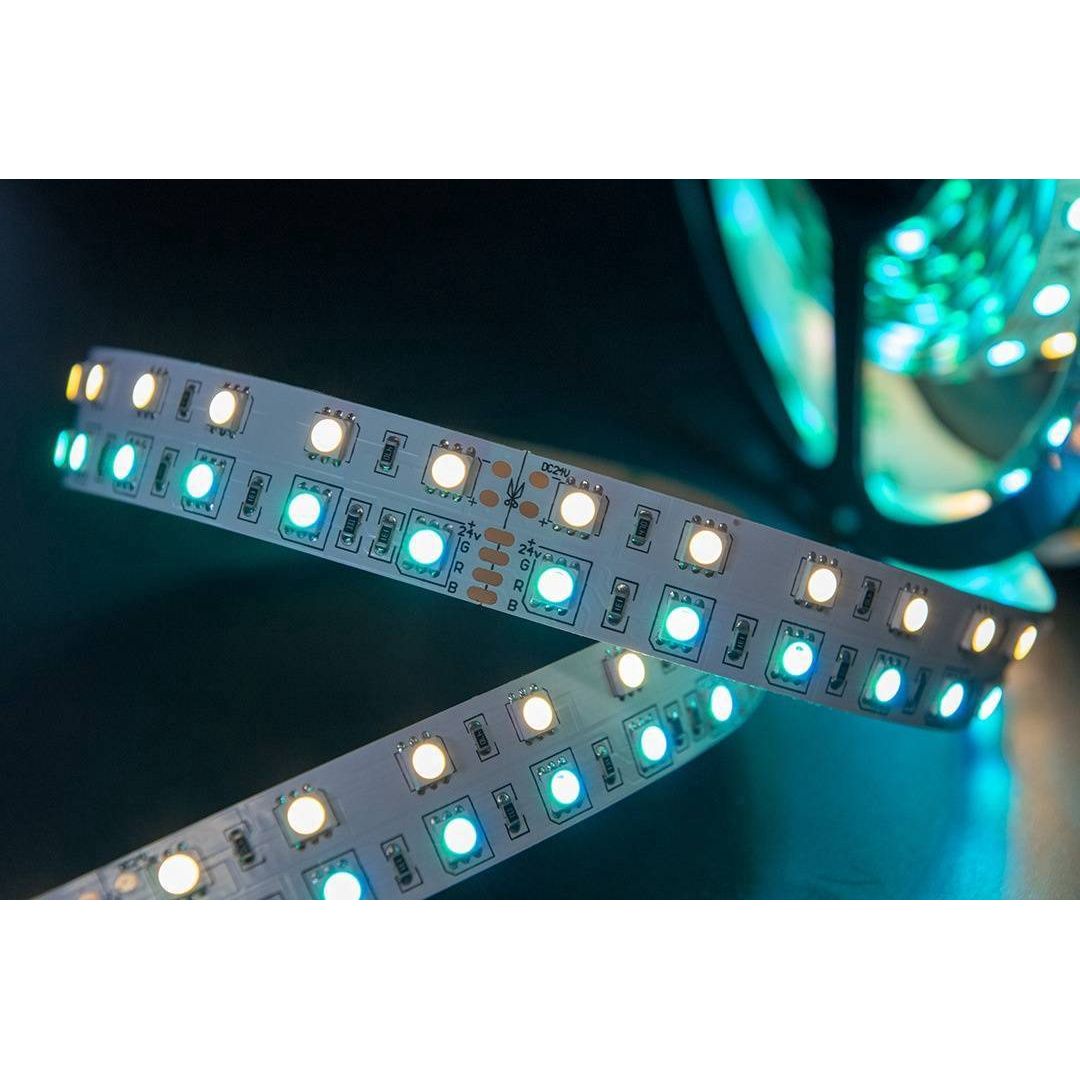

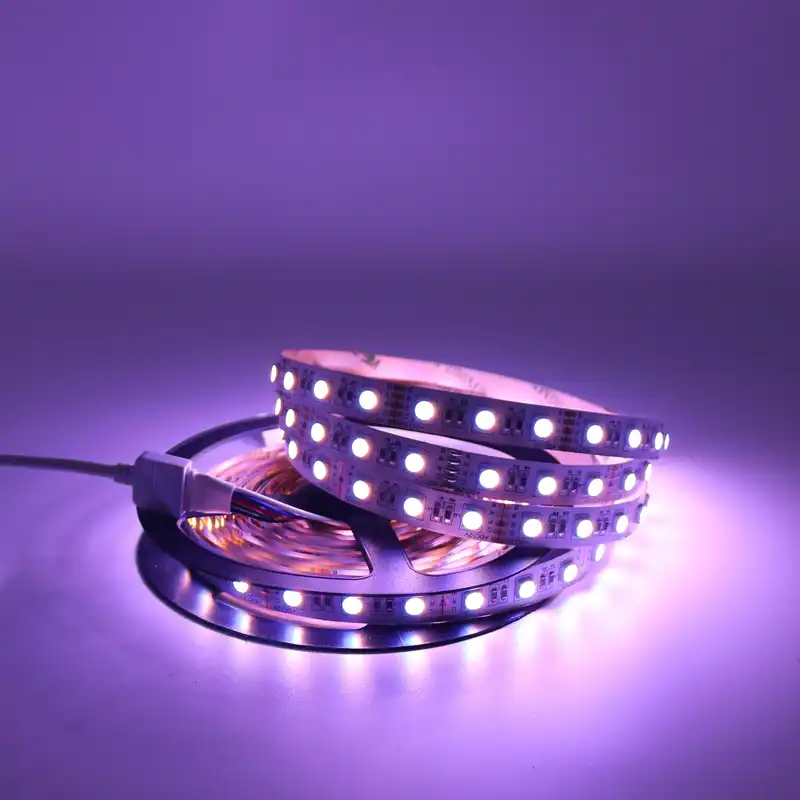

Трехцветные

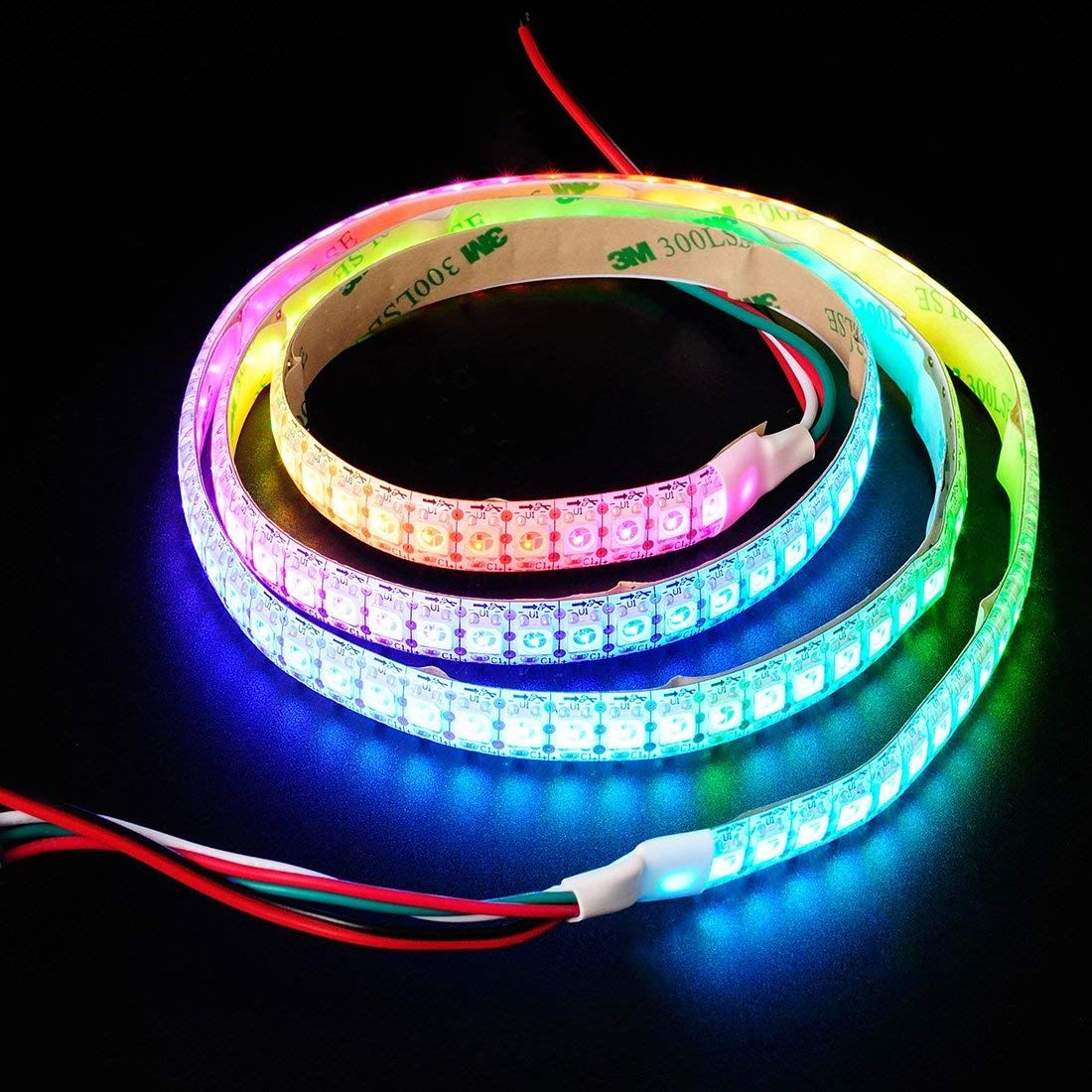

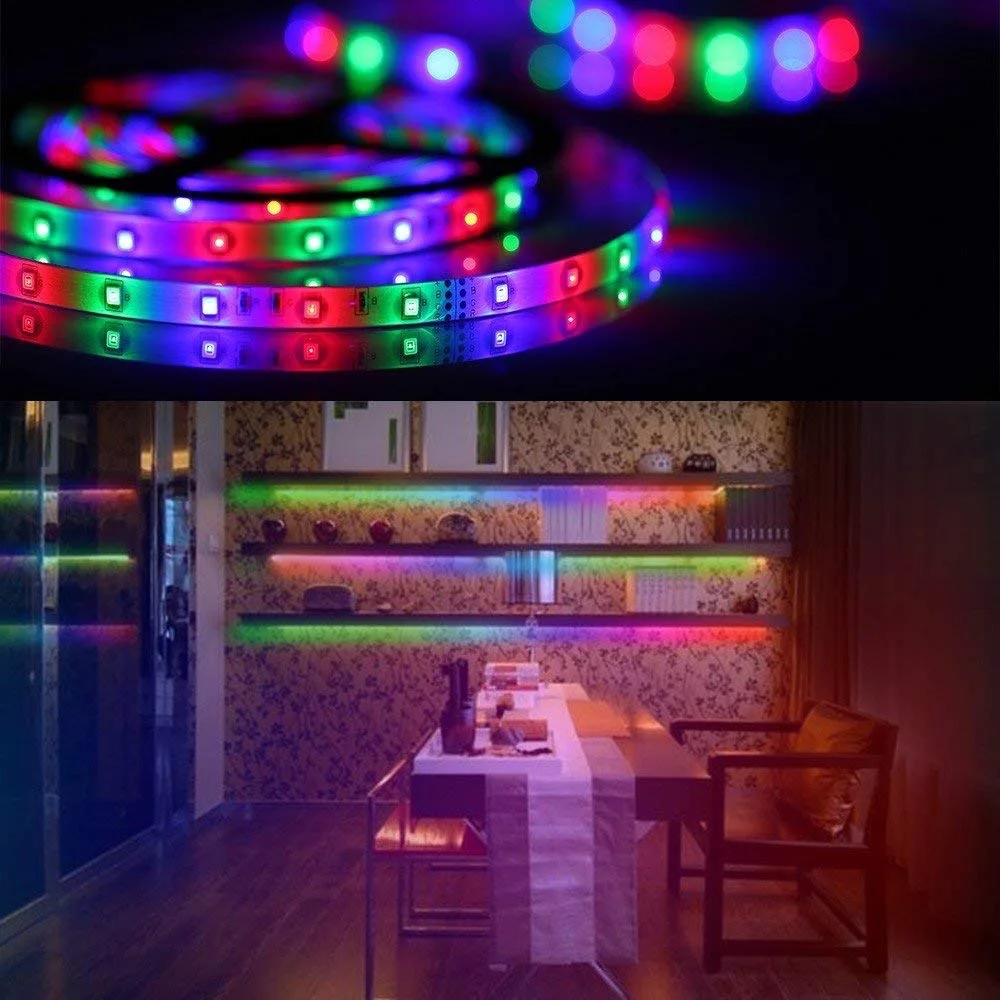

Обычно эти варианты зовутся RGB-лентами. В них каждый диод – это сборка из красного, синего и зеленого светодиодов. Эти диодные ленты оснащаются 4 выходами. Один из них является общим, а остальные предназначены отдельно для каждого цвета. Из комбинации этих цветов можно получить богатую оттеночную гамму. Аналогичным образом достигаются разнообразные расцветки на экране телевизора. Стоит учитывать, что трехцветными диодными лентами нужно управлять. Для этого подойдет специальный контроллер.

Применяя контроллер, можно регулировать скорость перемены расцветок либо установить один фиксированный цвет. В такой ленте совсем не обязательно запускать многоцветные варианты. Вполне можно обойтись простым белым.

Сегодня в магазинах можно встретить и более высокотехнологичные разновидности диодных лент, которые оснащены встроенным Wi-fi. Такими осветительными приборами удобно управлять при помощи смартфона с соответствующим приложением.

Ленты с RGB-лампами выдерживают напряжение питания в 12 и 24В. На данные значения следует обращать внимание при выборе блока питания. В подобных моделях контроллер может управлять сразу несколькими устройствами, но напряжение блока должно подходить напряжению лишь одной конкретной ленты.

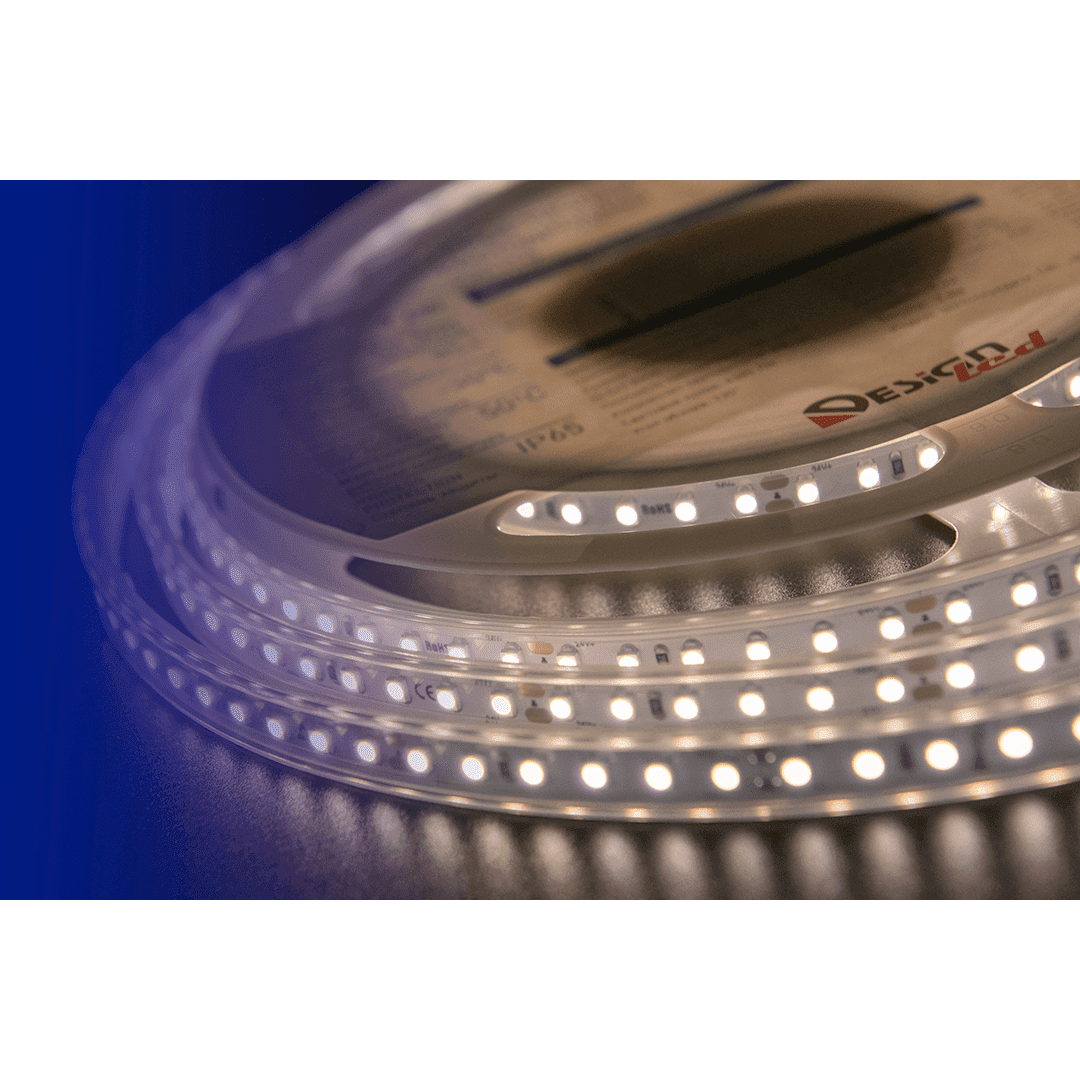

Герметичные

Подобные полосы с диодами сегодня пользуются большой популярностью, так как отличаются долговечностью и стойкостью к износу. Иначе их называют влагозащищенными или водонепроницаемыми. Для примера такой ленты следует рассмотреть прибор 3528 120LED-24V IP65. Судя по маркировке, подобная световая полоса изготовлена на базе лампочек SMD3528 с числом светодиодов 120 на метр. Герметичность этих устройств достигается при помощи оболочки из силикона, надежно обрамляющей детали со всех сторон.

Герметичные варианты могут беспроблемно работать в условиях открытого воздуха и даже в воде. Эти приборы используют для подсветки аквариумов и бассейнов. При выборе подобных светодиодных лент следует обращать внимание на их маркировку.

Мощность

Одними из самых важных параметров светодиодных лент являются их мощность и плотность размещения. Наиболее популярными являются приборы, имеющие 60-120 диодов на метр. Однако встречаются и другие ленты, в которых имеется 30, 72, 90, 240 лампочек – они могут быть расположены как в несколько ровных рядов, так и линейно.

Кроме того, мощность одного метра ленты зависит и от типа установленных светодиодов:

• SMD 3528 (60 светодиодов на метр) – 4,8 Вт;
• SMD 3528 (120 светодиодов на метр) – 9,6 Вт;

• SMD 3528 (240 светодиодов на метр) – 19,2 Вт;

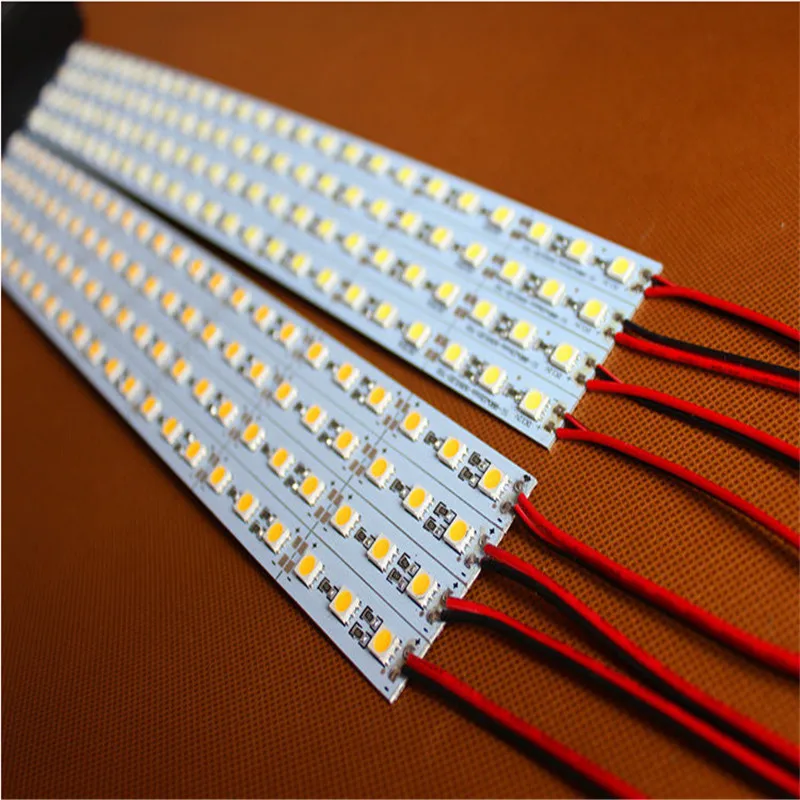

• SMD 5050 (30 светодиодов на метр) – 7,2 Вт;
• SMD 5050 (60 светодиодов на метр) – 15 Вт;
• SMD 5050 (120 светодиодов на метр) – 25 Вт.

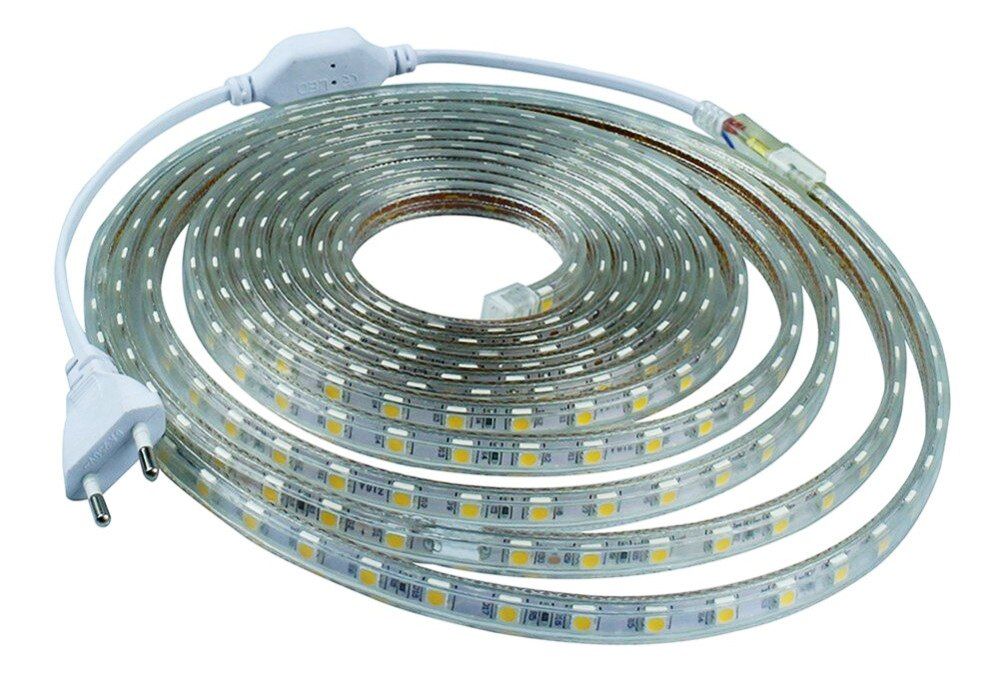

Сегодня в магазинах встречаются ленты с мощностью в 220 В. Им не нужны стандартные блоки питания в 12В. Требуется только небольшой выпрямитель, через который они будут подключаться непосредственно в розетку.

Класс защиты

Светодиодные ленты также разделяются по классу защиты. Данный параметр влияет на влагостойкость ламп, а также их стойкость к воздействию пыли и прочих внешних факторов. Как правило, класс защиты прибора указывается на упаковке и обозначается буквами IP.

IP20 – Эти диодные лампы рассчитаны на применение внутри помещений. Они не имеют дополнительной герметизации.

IP65 – эти разновидности гибких диодных лент можно использовать для подсветки зон, которые регулярно контактируют с водой. Например, это может быть фартук на кухне, мойка или аквариум. Такие приборы допустимо устанавливать не только внутри помещений, но и на улице.

IP 68 – такие осветительные приборы являются полностью изолированными. Их можно располагать даже под водой.

Особенности выбора

Сегодня многие покупатели приобретают для оформления потолка светодиодные ленты.

Их следует выбрать, опираясь на следующие критерии:

• Цвета диодов. Подходящий оттенок такого прибора зависит от поставленной хозяевами задачи. Светодиодной лентой можно выделить какой-то элемент декора на перекрытии или просто украсить потолок по периметру.
• Уровень яркости. Данный параметр напрямую зависит от размера полупроводников, а также их количества в ленте. Чем больше на приборе светодиодов, тем более ярким свечением он будет отличаться.

• Степень защиты. В данном случае следует обращать внимание на степень защиты гибкой ленты от пыли и влаги. Как правило, указание класса прибора осуществляется непосредственно на упаковке.
• Контроллер. Покупайте качественные и удобные в применении ленты с контроллерами. Используя это устройство, можно самостоятельно изменять яркость освещение, а также его оттенок.

Варианты подсветки

Красивую подсветку потолка светодиодной лентой можно выполнить разными способами:

• Точечный. При таком варианте освещения приборы располагают таким образом, чтобы излучать свет непосредственно вниз. Самым популярным и известным вариантом точечного освещения считается «звездное небо».
• Направленный. При таком варианте освещения ленту ставят специальным образом на откосах. Благодаря подобному месту расположения приборы светят вдоль потолочного перекрытия.

• Рассеянный. Иначе этот вариант освещения называется контурным. При его применении светодиоды образуют на потолочном основании единую световую полосу.
• Фигурный. В таком случае приборы устанавливаются в специальных плафонах небольшого размера. Благодаря такому решению можно создать практическим любую световую конфигурацию.

Рекомендации по монтажу

Прежде чем прикрепить светодиодную ленту на потолочное основание, необходимо определить вариант ее расположения. Заранее продумайте, будут ли производиться выступы в коробе из гипсокартона.

Большинство разновидностей светодиодных лент оснащается липким слоем. С его помощью эти осветительные приборы можно клеить практически на любые поверхности. Однако перед тем, как крепить ленту, необходимо тщательно подготовить основание и очистить его от пыли, грязи и других подобных элементов. Такие действия обеспечат более надежное и качественное сцепление клейкой стороны устройства с потолком.

Чтобы приклеить светодиодную ленту, следует снять защитную пленку с клейкой стороны, а затем приложить устройство на основание и прижать. Не стоит делать слишком сильных нажимов. Крепить такие приборы нужно аккуратно.

Также светодиодную ленту можно приклеить к потолочному основанию на двухсторонний скотч.

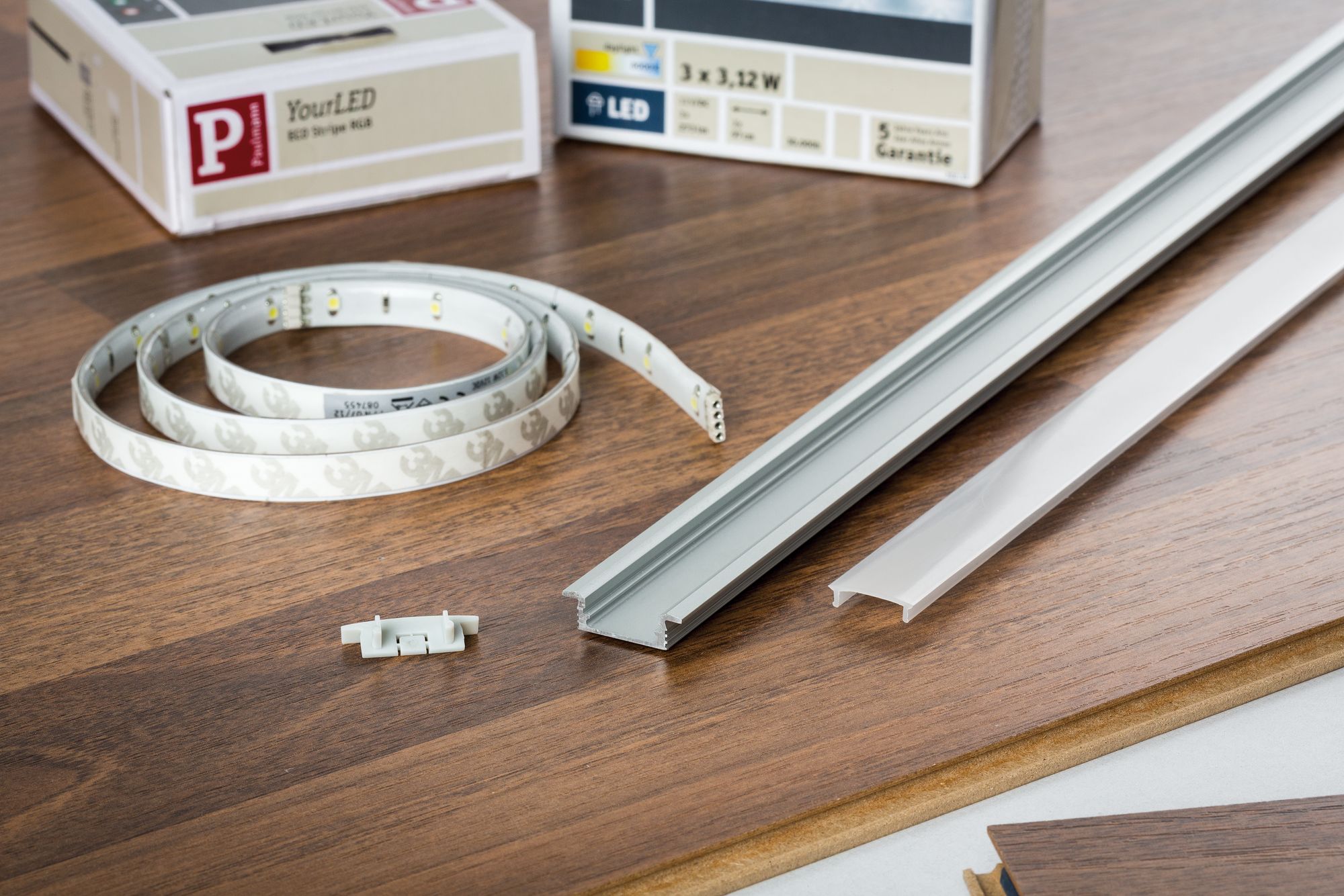

Чаще всего такие осветительные приборы устанавливают в заранее подготовленных нишах, изготовленных из гипсокартонных листов. Как правило, ленты укладываются под поверхностью этих материалов.

Интересно смотрятся ансамбли, в которых лента с диодами закреплена на гардинах штор или на выступающих элементах декора. Монтаж этих устройств следует производить так, чтобы направить поток света на стену или определенный участок потолка.

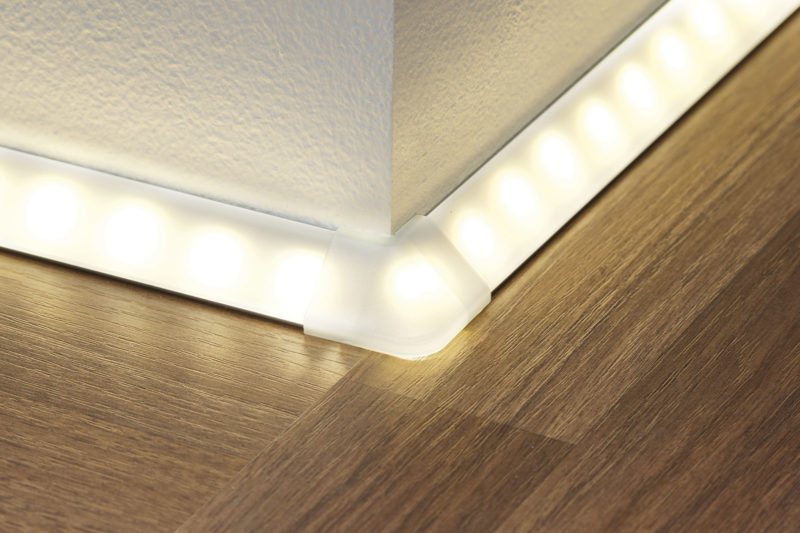

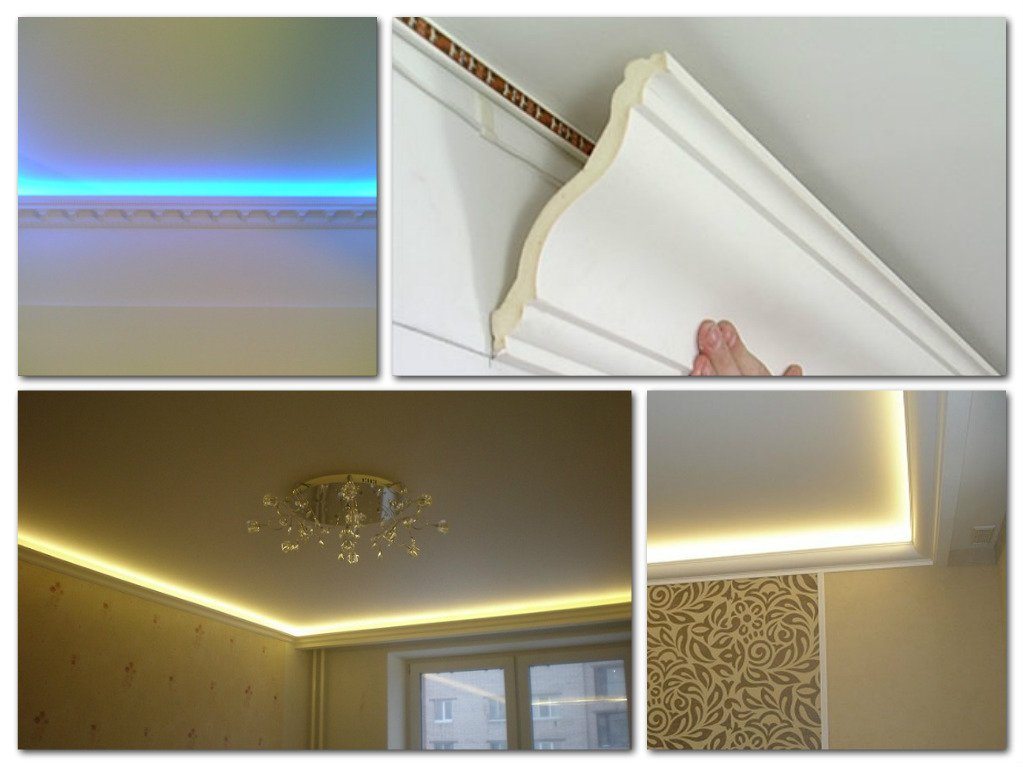

Диодную ленту можно спрятать под потолочным плинтусом. В таких случаях она не будет бросаться в глаза и казаться навязчивой. Ее свет будет аккуратно «выглядывать» из-под накладки, делая интерьер интереснее.

Как правильно подключить?

После правильной установки ленту со светодиодами вполне можно подключить своими руками.

Как правило, такая разновидность освещения состоит из следующих важных элементов:

• блока питания;
• контроллера и датчика:
• пульта управления;
• полупроводниковой системы освещения требуемой длины.

Если вы произвели надежное крепление светодиодной ленты, то можно переходить непосредственно к ее подключению.

Рассмотрим данный процесс поэтапно:

• Для начала к блоку питания нужно подключить сетевой кабель с вилкой.
• Затем к блоку нужно подсоединить 2 контакта, принадлежащих контроллеру. Данное действие следует производить, если освещение будет являть собой систему RGB.
• Теперь к контроллеру потребуется подсоединить контактные кабели.

Бывают случаи, когда в комнате уже имеется один установленный контроллер, рассчитанный на полоску той или иной длины, но при этом его необходимо подстроить под большее число светодиодов. В подобных ситуациях рекомендуется произвести установку дополнительного усилителя.

Многие пользователи интересуются, как тогда произвести разводку. Вам понадобится соединить блок питания с усилителем и вторым концом светодиодной конструкции. С противоположной стороны для сокращения нагрузки следует закрепить еще один отрезок световой полосы.

По ходу всех соединений обязательно нужно соблюдать полярность. Кроме того, следует держать под контролем соответствие напряжения самого контроллера и блока питания с прибором освещения.

Как правило, светодиодные ленты продаются в небольших катушках по 5 м. Если вам нужны полоски меньшей длины, то вы можете просто взять ножницы и отрезать лишнюю часть полосы. Надрез необходимо делать в обозначенном месте. Если же вы собираетесь спаять светодиодную ленту, то для этого стоит запастись паяльником небольшой мощности.

Также для увеличения длины декоративной подсветки вы можете использовать для этого специальные коннекторы. Они представляют собой маленькие устройства, которые предназначены для замыкания электрической цепи с помощью легкого защелкивания.

Советы и рекомендации

Если вы решили дополнить потолок в одной из комнат светодиодной лентой, то вам следует учесть некоторые из советов и рекомендаций специалистов:

• Для глаз более комфортным является цвет с температурой в 2700-3000К. По своему спектру такие источники более близки к простым лампам накаливания, нежели к дневному свету.
• Учитывайте то, что один светодиод может иметь разную светимость, которая зависит от поданного на него напряжения. Однако нельзя забывать, что с увеличением напряжения растет и энергопотребление.
• Светодиодную ленту можно использовать и в качестве основного осветительного прибора в помещении. Для этого следует приобретать более яркие варианты с пультом дистанционного управления.

• Ленты нельзя подключать последовательно. Значительный ток может привести к перегреву шины, а также плавлению пластикового основания полосы.
• Если вы решили спрятать светодиодную ленту под плинтусом, то вам следует обратить внимание на перекрытие под ним. Стена в этих местах не должна осыпаться. Если там присутствует не самая прочная штукатурка, то ее нужно обработать грунтовкой глубокого проникновения, предназначенной для оснований из бетона.
• При установке таких приборов освещения необходимо следить за их полярностью. Если вы неправильно подключите светодиодную ленту, она может выйти из строя при включении.
• Перед установкой ленты основание нужно не только очистить от пыли и грязи, но и хорошенько обезжирить, а затем просушить.

Эффектные примеры в интерьере

Светодиодная лента прекрасно смотрится на потолке. Ее можно подобрать для интерьера, выполненного в любом цвете, а сама потолочная конструкция может иметь множество уровней разных форм.

Например, гибкая лента будет как нельзя лучше смотреться в ансамбле с двухуровневым потолком, первый ярус которого выполнен из натяжной пленки. Линии гипсокартонного короба (второго уровня) при этом могут быть изящными и волнообразными. В таком случае нелишними будут точечные светильники, встроенные в гипсокартонное основание.

Также лентами со светодиодами можно украсить подвесные конструкции, установленные на потолке. Например, это могут быть гипсокартонные детали правильных геометрических форм. Прикрепленные на их основании ленты будут придавать подобным элементам дополнительный объем. Обращаясь к такому футуристическому дизайнерскому решению, можно установить в центре потолка главную люстру из блестящего или хромированного металла.

Интересно выглядят ансамбли, в которых присутствует простая белоснежная отделка и выделяющиеся диодные ленты разных цветов. Например, это может белый двухуровневый потолок с волнообразными линиями и крупной центральной люстрой с подвесками на фоне таких же белых стен. Такое перекрытие будет смотреться ярче и интереснее, если его дополнить светодиодной лентой желтого или красного цвета.

Светодиодные ленты можно устанавливать в любых помещениях. Например, в условиях светлой спальни с темной мебелью будет эффектно смотреться голубая подсветка, встроенная в белый двухуровневый потолок. Светящуюся полосу вполне можно протянуть ниже – на стену с картиной, расположенной над спальным местом. Подобное дизайнерское решение будет выглядеть весьма оригинально и ультрасовременно.

Если вы хотите визуально сделать помещение более просторным и свободным, то вам следует обратиться к двухуровневому потолку с округлой конструкцией и обрамить его простой белой подсветкой.

Потолок с таким оформлением будет гармонировать со стенами нежных и пастельных цветов, а также мебелью насыщенных оттенков.

О том, как сделать светодиодную подсветку натяжного потолка своими руками, смотрите в следующем видео.

Потолочный плинтус | Ledcountry.ru

Хотите наполнить помещение яркими красками, уютом и романтикой? Это несложно. Попробуйте купить потолочный плинтус под светодиодную ленту из каталога интернет магазина Ledcountry.ru. Его применение позволит решить сразу несколько проблем:

• эстетично закрыть стык между стенами и потолком;
• подсветкой эффективно выделить подвесную или натяжную конструкцию;
• организовать дополнительное освещение, которое в темное время суток может полноценно заменить любой ночник;

• визуально увеличить или, наоборот, уменьшить высоту помещения.

Вряд ли найдется какой-либо другой способ создания оригинальной подсветки, чем применение специального плинтуса с вмонтированной LED лентой.

Какими бывают багеты под светодиодную ленту

Наш каталог предлагает широкий модельный ряд потолочных плинтусов, отличающихся разнообразием форм сечения, геометрических размеров, цветовых решений.   Для изготовления багетов под светодиодную ленту используются разные материалы: алюминиевые сплавы, полиуретан, пенополистирол, древесина. Что дает возможность нашим покупателям наилучшим образом подобрать плинтусы под стиль своего интерьера и организацию задуманных световых сценариев.

LED ленту можно размещать двумя способами:

• В зазоре между плинтусом и потолочиной. Для этого применяют легкие пластиковые карнизы, крепящиеся на клей только к стене. Светящаяся полоска располагается за его верхней плоскостью.

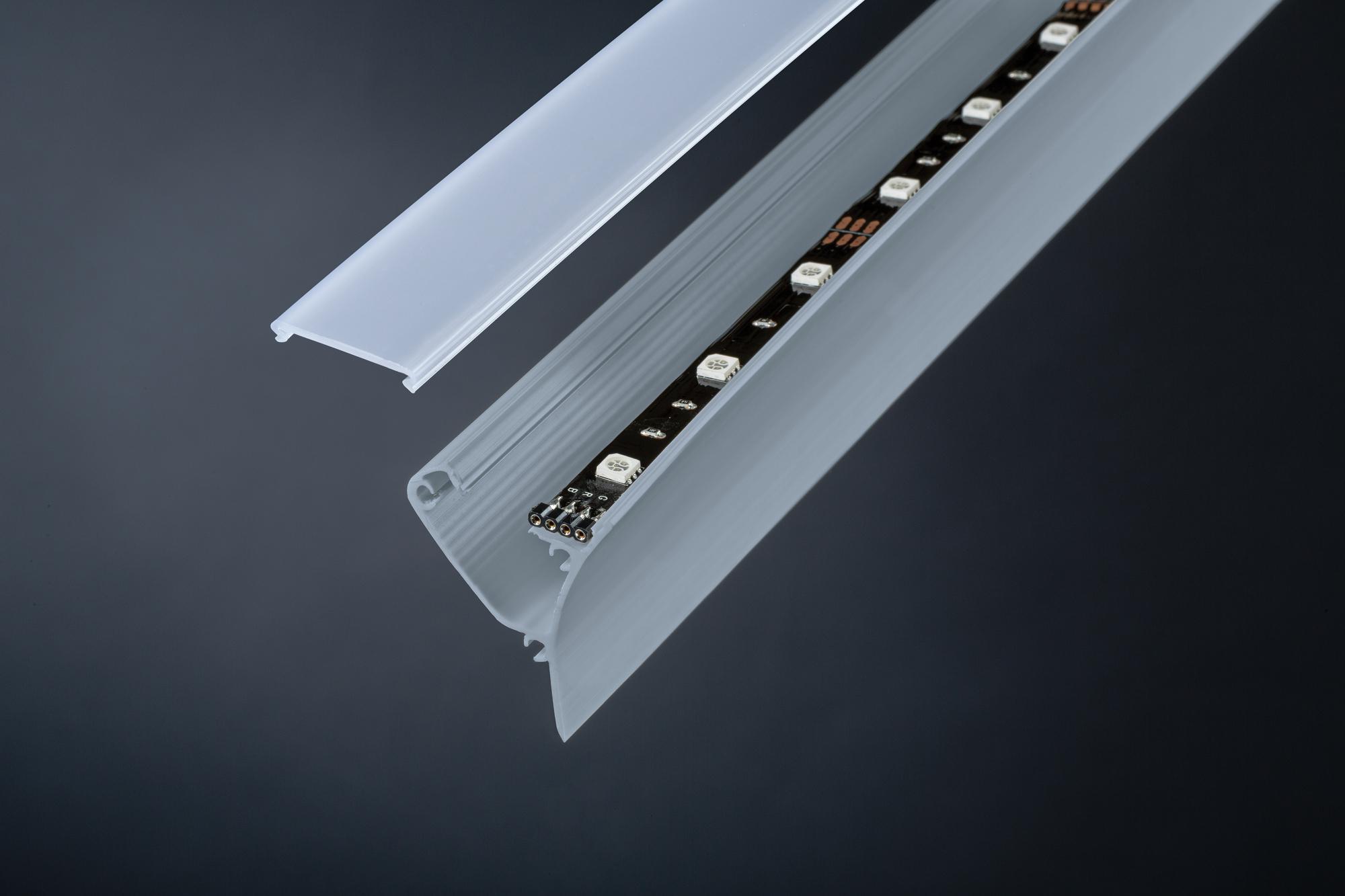

• В специальном канале, предусмотренном конструкцией плинтуса. Как правило, он проходит по лицевой стороне изделия, в средней его части. После монтажа подсветки канал плинтуса под светодиодную ленту закрывают полупрозрачной декоративной планкой.

Выбирая плинтусы, нужно учитывать конструктивные и эксплуатационные условия помещения. Так, для потолка сложной формы с изгибами лучше всего подходят гибкие варианты. Для помещений с повышенной влажностью нужно купить потолочный плинтус для светодиодной ленты из материала с повышенной плотностью и защитным покрытием.

Достоинства плинтуса с подсветкой

Существует несколько причин, по которым дизайнеры используют разновидности карнизов для оформления дополнительного освещения. Многие преимущества потолочных галтелей с подсветкой напрямую связаны с материалом изготовления. Именно поэтому наибольшей популярностью пользуются плинтусы из гибких и податливых пластиков, зачастую имитирующих гипсовую лепнину. Чем они так хороши?

1. Не требуют сверления отверстий, поскольку крепятся к основным конструкциям на специальный клей или шпаклевку.
2. Подходят для криволинейных потолков, многоуровневых и со сложными изгибами.
3. Используя невысокий карниз, можно устроить подсветку для периметра обычного потолка.
4. Белый плинтус допустимо окрашивать в желаемый цвет.

Есть возможность использовать светодиодные ленты любого типа: одноцветные или меняющие цветовые оттенки при помощи специального устройства, управляемого с дистанционного пульта либо при помощи настенного диммера.

Выгодные предложения от Ledcountry.ru

В нашем интернет-магазине можно купить плинтус для светодиодной ленты по доступным ценам в любом количестве. Осуществляем оптовые поставки и розничные продажи. Совершайте покупки самостоятельно на сайте или обращайтесь по указанным контактам.

Наши менеджеры ответят на возникшие вопросы, помогут правильно выбрать плинтусы и оформить заказ. На складе в Москве всегда в наличии большой выбор карнизов. Доступен самовывоз. Для клиентов из других регионов России организуем доставку транспортными компаниями в короткий срок.

Как выбрать светодиодную ленту — Блог

Светодиодная лента (LED-лента) – это осветительный прибор, состоящий из гибкой основы, на которой расположены светоизлучающие кристаллы, помещенные в специальные корпуса. LED-ленты широко используются в бытовых помещениях различного назначения, в качестве декоративной подсветки или основного освещения. Чтобы выбрать нужную вам ленту из множества вариантов, представленных в магазине GTV-Меридиан, необходимо определиться с ее назначением конкретно в вашем случае.

Как выбрать светодиодную ленту для освещения дома: основные характеристики

Сначала обозначим критерии, которыми нужно руководствоваться, выбирая светодиодную ленту:

1. цвет или цветовая гамма свечения;
2. яркость светового излучения;
3. цветовая температура;
4. степень защиты от влаги.

Также обратить внимание на мощность выбранной ленты, так как дополнительно необходимо приобрести соответствующий блок питания.

Цвет свечения LED-лент

Итак, первое, о чем задумывается большинство покупателей – каким цветом будет гореть светодиодная лента? Здесь нужно выбрать один из двух вариантов:

У монохромной ленты единственный фиксированный цвет свечения, и если вам этого достаточно, то вы выбираете нужный цветовой оттенок из предложенного ассортимента. В нашем интернет-магазине представлены LED-ленты следующих цветов:

Если же вы хотите получать практически любой оттенок свечения, то вам нужна RGB-лента. Называется она так потому, что требуемый вариант достигается за счет смешивания трех цветов; красный (Red), зеленый (Green), синий (Blue). Многоцветная лента также входит в ассортимент GTV-Меридиан, у нас целый ряд таких товарных позиций, дополнительно различаемых по другим параметрам, которые поясним далее.

Яркость свечения светодиодных лент

После выбора цветового решения, следующий важный вопрос — яркость свечения ленты. Она определяется типом светодиодов (обозначен четырехзначным числом) и их количеством на одном погонном метре. Дадим характеристику каждому виду диода с практической точки зрения, обозначенный в наименованиях наших товаров (первые две цифры – длина диода, а вторые две – его ширина в миллиметрах).

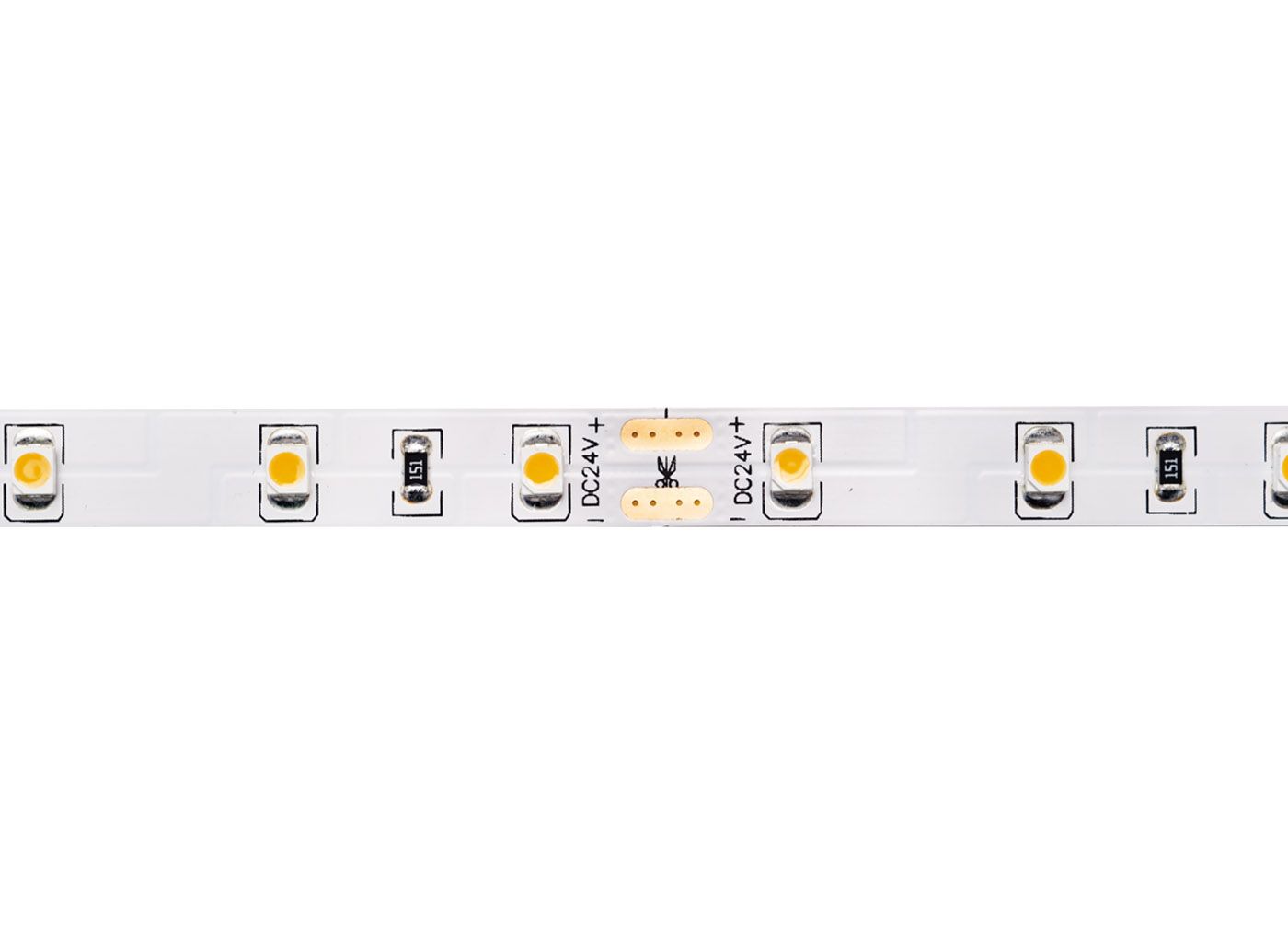

• 3528 (3,5мм x 2,8 мм) – классический вариант для декоративной подсветки, когда от ленты не требуется функции основного освещения помещения. Отличается умеренной яркостью и малой мощностью.
• 2835 – несмотря на те же размеры, что и в предыдущем типе, данный светодиод обладает большой яркостью свечения и значительной мощностью, за счет иной внутренней конструкции. Лента с такими диодами используется в качестве основного источника света в помещении, а также для уличного освещения. Для компенсации слепящего эффекта и отвода тепла в результате сильного нагревания, при монтаже рекомендуется помещать данную ленту в профиль с матовым экраном.

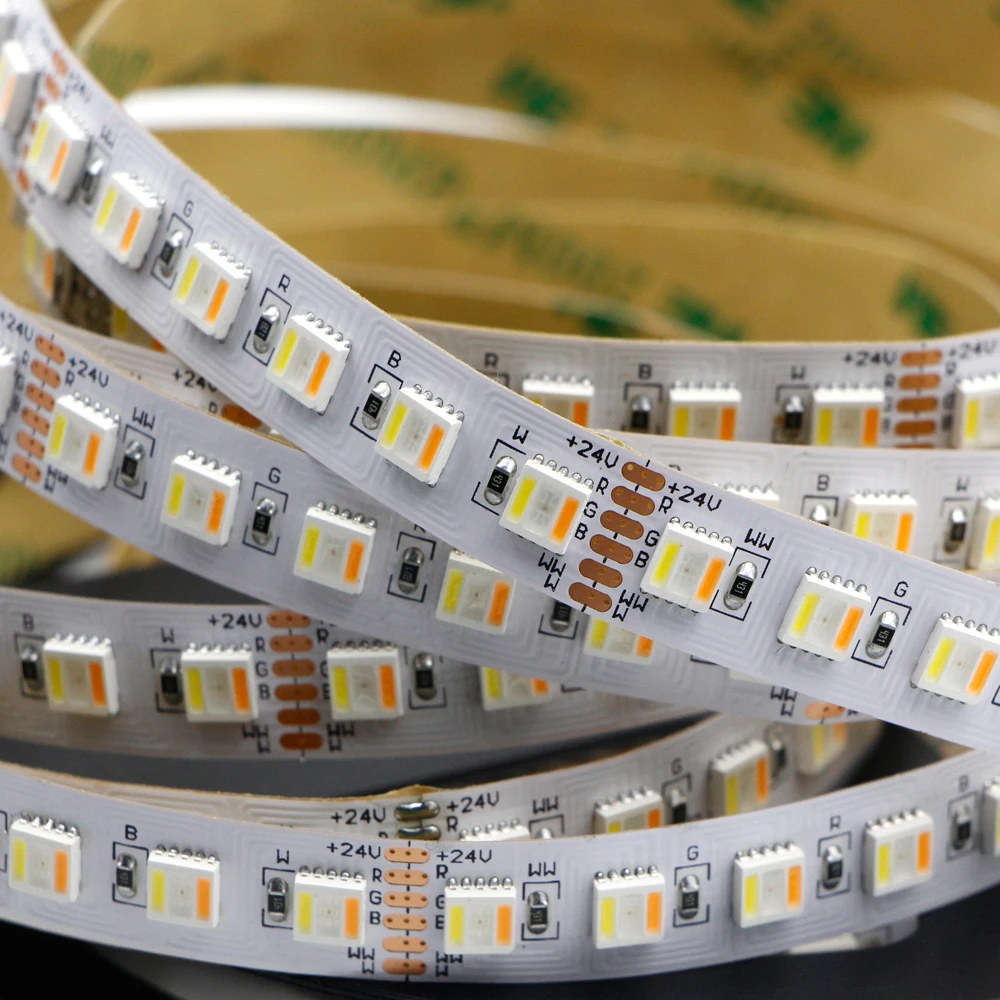

• 5050 – средний вариант между сильным освещением (2835) и «мягкой» подсветкой (3528), популярный для использования в бытовом интерьере.
• 3014 – светодиод малого размера, обладающий улучшенными характеристиками, такими как повышенный теплоотвод и устойчивость к температурным перепадам и высокой влажности.
• 5630 – аналогично предыдущему типу обладает повышенной устойчивостью к следующим негативным факторам; влажность, изменения температурного режима и вибрации. Диоды 5630 характерны высокой мощностью и обеспечивают сильное свечение.

Зависимость яркости ленты от количества диодов на метр определяется просто; чем больше диодов на погонном метре, тем ярче видимый свет ленты (с учетом типа диода). В ассортименте GTV-Меридиан по плотности диодов (количеству на метр) можно выбрать ленту из следующих вариантов:

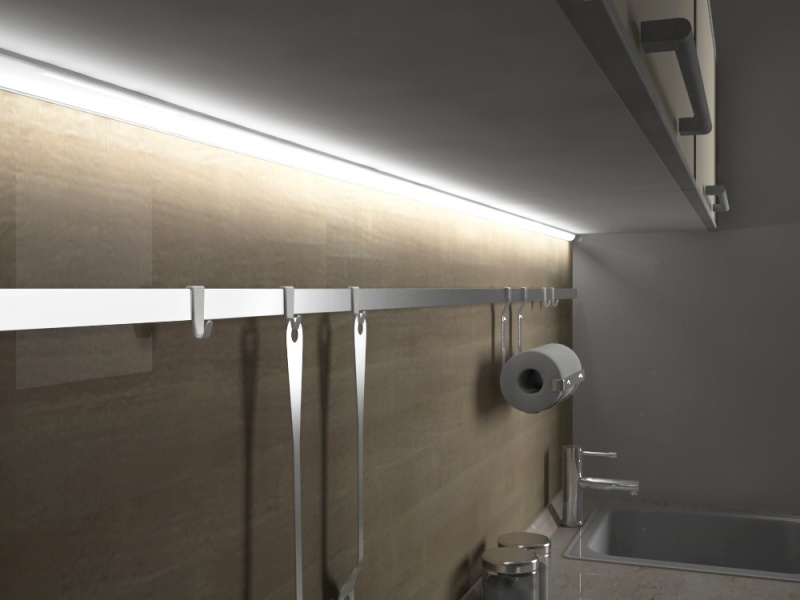

Таким образом для декоративной (фоновой) подсветки мебели или предметов интерьера подойдут ленты с маломощными диодами (3528) и низкой плотностью (30 – 60 шт. на метр). А если требуется сильное основное освещение, то имеет смысл выбирать из лент с типами диодов 2835, 3014 с плотностью 120 – 240 шт. на метр.

Цветовая температура светодиодных лент

Следующий важный момент при выборе – зрительное восприятие светового потока, в том случае, когда вы выбираете монохромную ленту с белым свечением. Оттенок белого определяется цветовой температурой (измеряется в градусах Кельвина) и характеризуется, согласно европейским нормам, тремя значениями:

• Теплый (менее 3500 К),
• Нейтральный (от 3500 до 5300 К),
• Холодный (более 5300 К).

Комфортное восприятие видимого излучения у каждого человека субъективно, но в качестве понятной стандартизации можно сказать, что:

• Теплый свет – мягкий для зрения.
• Нейтральный свет – близок по восприятию к естественному дневному.
• Холодный свет – резкий для глаз, но видимый эффект также зависит от типа и плотности светодиодов, о чем говорилось выше.

Влаго- и пылезащищенность

В зависимости от того, где будет установлена ваша лента (гостиная, кухня, ванная или помещение другого назначения, улица), нужно определиться с требуемой защитой от внешних факторов, в первую очередь – влаги. Глобально по этому признаку LED-ленты делятся на Открытые и Влагозащищенные, но для более точного выбора следует обратить внимание на параметр IP (степень защиты от влаги и твердых предметов/пыли). В нашем ассортименте представлены светодиодные ленты со следующими значениями IP:

• IP20 – электрические контакты ленты защищены от соприкосновения с пальцами / нет защиты от влаги,
• IP44 –диоды и другие токопроводящие элементы ленты защищены от контакта с толстыми проводами, большинством болтов и другими крепежными изделиями, диаметр которых более 1 мм / лента защищена против брызг жидкости,
• IP65 –у ленты максимальная защита от пыли / защита от сильных струй воды,
• IP67 – также предельная пылезащищенность / защита в случае кратковременного (1-2 минуты) погружения в воду на глубину не более 1 метра.

Как выбрать блок питания для светодиодной ленты

Определившись с выбором светодиодной ленты, необходимо подобрать к ней соответствующий блок питания (трансформатор) для подключения к электросети. В нашем ассортименте есть несколько моделей LED-лент, с напряжением питания 220 Вольт, которые подключают к бытовой розетке, но у подавляющего большинства одно из двух значений напряжения:

Блок питания подбирается исходя из значений напряжения и мощности, указанных в характеристиках конкретной светодиодной ленты. Если с напряжением всё очевидно (U ленты = U трансформатора), то с выбором по мощности есть пара важных нюансов:

1. Лента продается в виде катушки, в количестве 5 метров. Это максимально возможная длина LED-ленты для прямого подключения к блоку питания. Если вы приобретаете и хотите подключить более 5 метров в одном помещении, требуется либо параллельное подключение отрезков ленты не более 5 метров к одному блоку питания, либо использование отдельных трансформаторов для каждого из отрезков.
2. Часто для подключения ленты в конкретном помещении, вам требуется метраж менее 5 метров. В таком случае вы отрезаете нужную длину ленты (строго по линии отреза, указанной на ленте) и подключаете к блоку питания при монтаже. Соответственно трансформатор вы подбираете, чтобы запитать этот конкретный отрезок. По мощности блок питания берется с запасом минимум 15-20%, с округлением в сторону большего. Пример: вы выбрали ленту с заявленной мощностью 9,6W на метр. Требуется запитать 3 метра. Мощность трансформатора рассчитывается по формуле: (9,6 x3) + 15%. Итого 33,12. Из нашего ассортимента подойдут блоки питания 35 или 40 Ватт, а также более высоких значений.

И в завершении рекомендаций по выбору трансформатора отметим еще один важный момент:

— если вы покупаете влагозащищенную ленту, то и блок питания должен быть влагозащищенным (в нашем ассортименте со значением IP не менее 65).

По всем дополнительным вопросам, возникающим в процессе выбора светодиодных лент, обращайтесь к специалистам нашей компании.

Смотрите также

Как выбрать

Кухонные выдвижные ящики Модерн Бокс (Modern Box)

Модерн Боксы — назначение и особенности систем выдвижения бренда GTV

9410 просмотров

Подробнее

Как выбрать

Сетчатые корзины для шкафов и гардеробных систем

Сетчатые корзины для шкафов — широко используемые удобные контейнеры для хранения одежды в гардеробных системах.

13333 просмотров

Подробнее

Как выбрать

Направляющие для выдвижных ящиков: шариковые или роликовые?

Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.

17633 просмотров

Подробнее

Как использовать

Установка роликовых направляющих

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд, это несложный процесс, который под силу даже начинающим мастерам, однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

43209 просмотров

Подробнее

Как выбрать

Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажа

Профили Gola и их конструктивные аналоги — набирающая все большую популярность система открывания фасадов, без использования традиционных мебельных ручек.

30945 просмотров

Подробнее

Как сделать

Как установить мебельный газлифт?

Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении.

14004 просмотров

Подробнее

Как выбрать

Амортизаторы для мебели

Амортизаторы для мебели – важные бытовые приспособления, обеспечивающие тишину при эксплуатации мебельных изделий и увеличивающие срок их службы.

11092 просмотров

Подробнее

Как выбрать

Мебельные петли для шкафов: разновидности

Новые тенденции в дизайнах современных интерьеров повышают требования к изготовлению мебели. Элементы модульных конструкций становятся функциональнее: хочется, чтобы дверцы шкафов можно было открывать наверх, распахивать максимально широко или вовсе сделать дверцы-гармошки.

13621 просмотров

Подробнее

Как выбрать

Как выбрать светодиодную ленту

Виды LED-лент, их основные характеристики и блоки питания к лентам.

9562 просмотров

Подробнее

Как использовать

Рейлинги для кухни

При использовании горизонтальных рейлингов их размещают на высоте около 40–50 см от столешницы. Расстояние от верхних модулей до трубы должно составлять не менее 8–10 см. Минимально приемлемой высотой размещения конструкций от пола является 90 см, максимум – от 170 до 180 см.

13054 просмотров

Подробнее

Как выбрать

Виды ручек для мебели

Мебельные ручки – маленькая, но значимая деталь. Это акцент, который помогает поддержать выбранный в интерьере стиль. Если вы заказываете новую мебель или желаете обновить уже имеющуюся — у вас всегда есть возможность подобрать ручки отдельно, и очень важно выбрать их правильно.

14856 просмотров

Подробнее

Светодиодная подсветка потолка с использованием молдингов

Вступление

В этой статье мы не будем делать гипсокартонный короб для светодиодной подсветки, или подсвечивать натяжной потолок, это темы других статей. Здесь я покажу, как можно подсветить потолок в отремонтированном помещении с использованием потолочных молдингов.

Об светодиодном освещении

Интересно, светодиодное освещение, будет смотреться в любом подсобном помещении квартиры и дома, например, в гардеробной комнате. Разместив в отдельной комнате стеллажи, полки, разноуровневые вешалки и ящики для хранения одежды нужно обязательно продумать удобство использования гардеробной.

Так как в гардеробных редко бывают окна, то продумать освещение в этой комнате нужно на этапе планирования гардеробной. Прежде чем купить гардеробную на заказ, нужно продумать не только количество и расположение её содержимого, но и спланировать освещение самой гардеробной комнаты. Освещение должно быть объемным, охватывать все полки гардеробной, при этом не мешать использованию самых высоких полок стеллажной системы.

Потолочный молдинг

Потолочный молдинг или потолочный плинтус или багет потолочный. Все эти названия применяются для обозначения декоративного погонажного изделия предназначенного для украшения стыка между стеной и потолком. Делаются потолочные молднинги из пенопласта, пенополистирола, полиуретана.

В контексте устройства светодиодной подсветки потолка нас интересуют следующие характеристики молдинга:

• Прочность;
• Ширина полок молдинга.

Обе эти характеристики важны по следующей причине. Обычно, молдинг приклеивается, а он именно приклеивается, сразу к стене и потолку двумя своими полками, в угол.

Светодиодная подсветка потолка с использованием молдингов меняет классическую технологию и требует приклеивания молдинга на одну полочку, только к стене с оставлением между молдингом и потолком расстояния.

молдинг клеится на одну полочку

Такой монтаж позволяет разместить, светодиодную ленту за молдингом и обеспечить подсветку потолка без лишних затрат на ремонтные работы. Так как молдинг будет держаться на одной полочке, то важна ширина нижней полки для большей поверхности приклеивания, и общая прочность молдинга.

Обратите внимание. Прочность молдинга зависит от материала, из которого он изготавливается. Самые прочные багеты из полиуретана, но они самые дорогие. Самые непрочные багеты из пенопласта и их применение для подсветки вызывает сомнения, а точнее забудьте о них.

Светодиодная подсветка потолка в двух вариантах

Еще один нюанс. Есть два варианта потолочной подсветки, о которых я писал тут. Первый вариант предполагает крепление ленты на стену. В этом случае она будет освещать в основном потолок и частично стену. Второй вариант предполагает  крепление ленты на багет. В этом случае она будет освещать в основном стену и частично потолок.

Как видим на фото, варианты монтажа светодиодных лент принципиально отличаются. При монтаже ленты на стену, на молдинг не оказывается никакого воздействия. При установке ленты на молдинг, на него оказывается воздействие и при монтаже ленты и при устройстве соединений ленты и при монтаже блоков питания. Отсюда, разные требования по прочности молдинга.

Вывод 1: При выборе молдинга для устройства подсветки, нужно выбрать прочный молдинг длинной изделий 2 метра, с широкой, массивной  нижней полкой.

Схема монтажа светодиодной ленты

О схемах монтажа и расчете я подробно писал в статье тут. Здесь кратко. Ленты, готовые для монтажа, выпускаются длиной 5 метров. Назовем такую готовую ленту заготовкой. По периметру помещения рассчитывается количество лент. По количеству лент рассчитывается мощность блока или блоков питания системы подсветки.

По этим расчетам рисуется схема соединения элементов подсветки потолка. На схеме прорисовываем установку выключателя подсветки или её веток, а также расположение распаячных коробок освещения (если нужно). Приведу пример схемы комнаты 20 метров с двумя блоками питания.

Особенности монтажа ленты

По правилам, которые нужно соблюдать, светодиодную ленту нельзя монтировать, а для ленты это значит приклеивать, непосредственно на стены и другие строительные конструкции.

По правилам, светодиодная лента клеится на полоску из алюминия, он отлично отводит тепло, в крайнем случае, на короб или уголок из пластика. В конструкции гипсокартона полоска алюминия заменяется металлическим профилем каркаса.

Полоска из алюминия прочно монтируется на стену, а уже потом светодиодная лента приклеивается к полоске.

Способ монтажа с предварительным закреплением полоски осложняется, если выбрать вариант крепления светодиодной ленты к молдингу, а не к стене. В этом варианте лента крепиться (клеится) непосредственно к внутренней стороне молдинга, что не только осложняет монтаж, но и нарушает технологию монтажа.

Размещение блоков питания

Система подсветки потолка включает несколько блоков питания, которые нужно где-то разместить. По аналогии с монтажом точечной подсветки большинство инструкций предлагают «закидывать» блоки питания за молдинг.

Как мне видится, это не корректный монтаж. Будет правильным если блоки питания подсветки и блок RGB (если он предусмотрен) собрать в одном доступном для удобного обслуживания месте и упаковать в отдельный бокс, по типу электрического шкафа.

От блоков питания до мест подсоединения лент, выключателей сделать электрическую проводку, потом собрать всю схему, если нужно с распаячными коробками, и только потом подключить светодиодные ленты, как люстры. Пример на фото и в статье.

Такой монтаж априори соблюдает все возможные нормативы, но не всегда применим из-за нехватки места.

схема показывающая принцип разноса блока питания и ленты.

Этапы монтажа

Беря во внимание всё вышесказанное, формируем этапы, как правильно делается светодиодная подсветка потолка с использованием молдингов.

• Сделайте расчет подсветки и приобретите всё необходимое оборудование;
• Под потолком на высоте 30-40 мм, по предварительной разметке, на дюбеля и шурупы, монтируется специальная алюминиевая полоска или открытый пластиковый короб;
• Выбирается место установки шкафа с блоками питания. Если такое место выбрать в комнате невозможно, то блоки питания устанавливаются под потолком. Для установки под потолком используются небольшие электрические боксы или большие распачные коробки или просто делаются независимые полочки.

Примечание. Общая идея этого монтажа, сначала полностью собрать систему подсветки, а только потом закрыть её декоративным молдингом.

• Электропроводка подсветки делается электрическим кабелем сечением жил 1,5 мм по предварительно составленной схеме. В схеме нужно предусмотреть установку выключателя подсветки или схему автоматического включения/выключения. Монтаж проводки лучше выполнить в электрических коробах, открытым способом. Короба электропроводки монтируются ниже светодиодной ленты.

Подготовка лент и блоков питания

• Ленты осматриваем. Для удобства монтажа на лентах меняем заводские оконечные провода для подключения к блокам питания. Обычно они короткие, делаем их 15-20 см.
• Если по схеме предусмотрено соединение двух лент готовим соединительные контакторы.
• Блоки питания осматриваем и проверяем соединительные  колодки на них.
• Готовим перемычки на углы поворота (фото ниже).

Монтаж лент

После подготовительных монтажных работ, прокладки кабеля питания и сборки электрической схемы, собираем подсветку, для чего:

• Лента клеится на подготовленную площадку;
• Если требуется соединение лент, используем контакторы. На поворотах используем гибкие проводные переходы;

• Подключаем блоки питания к питающим проводам, а ленты к блокам питания. Сами блоки ставим на места, заранее подготовленные для установки. Если блоки питания ставим в боксы, то сначала устанавливаем блок питания, а потом присоединяем к ним провода.

Проверка работоспособности

Схема подсветки собрана, пора проводить проверку работоспособности. Подайте общее питание, включите/отключите подсветку, пусть она поработает некоторое время. Проверьте нагрев блок питания и ленты.

Работа с молдингом

После проверки сделанную подсветку можно закрывать молдингом. Так как выбранная светодиодная подсветка потолка с использованием молдингов не связана с ними, их можно спокойно приклеить к стене не боясь повреждения подсветки.

Выводы

Монтаж ленты непосредственно к молдингу оставлю за рамками рекомендуемых, из-за большой вероятности повреждения ленты подсветки при монтаже и сложности сборки схемы при установленных молдингах.

Вариант монтажа подсветки, по типу: собрать всё на полу, а потом закинуть за молдинг, оставлю без комментариев.

Есть еще вариант подсветки потолка. Сейчас можно найти специальные потолочные плинтусы с полочками под светодиодную ленту. Они вполне подойдут для варианта монтажа с отдельной установкой блоков питания.

светодиодная подсветка потолка в молдингах с полочкой под лентусветодиодная подсветка потолка в специальных коробах универсал

©Ehto.ru

Статьи по теме

Поделиться ссылкой:

Похожее

Монтаж и установка светодиодной ленты своими руками

В статье «О светодиодных лентах и их подключении» подробно рассмотрена теоретическая сторона вопроса – как расшифровать маркировку, как выбрать ленту исходя из необходимой освещенности в помещении, как выбрать блок питания и многие другие. Задаваемые мне вопросы по электронной почте свидетельствуют, что многие домашние мастера сталкиваются с трудностями при монтаже и установке светодиодной ленты при реализации задачи подсветки объектов и освещения помещений. Эта статья заполнит пробел и поможет получить ответы на многие вопросы, возникающие при практическом выполнении монтаже и установке светодиодной ленты своими руками.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Всего просмотров: 118584

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Как резать и соединять отрезки светодиодной ленты

При монтаже и установке светодиодной ленты зачастую приходится ее резать на отрезки равные размеру поверхности, на которую она приклеивается. При организации подсветки помещения приходится монтировать ленту под прямым углом, как в одной плоскости (угол на потолке), так и во взаимно перпендикулярных плоскостях (внешний или внутренний угол стен в помещении). При этом, как правило, остаются отрезки светодиодной ленты недостаточной длины, и встает вопрос, а как их правильно соединить вместе?

Как резать светодиодную ленту

Светодиодная лента тонкая, эластичная и легко режется на отрезки обычными канцелярскими ножницами. Для разрезания ленты на куски со знанием дела необходимо ознакомиться с ее устройством и электрической схемой.

Светодиодная лента, вне зависимости от ее длины, состоит из множества параллельно соединенных между собой сегментов, как на фотографии. Один сегмент светодиодной ленты, рассчитанный на питающее напряжение 12 В состоит из трех корпусов со светодиодами и трех сопротивлений. В каждом корпусе установлено по три полупроводниковых кристалла красного, зеленого и синего цветов свечения. Кристаллы одного цвета свечения включены последовательно, как показано на электрической схеме. Для ограничения силы тока, протекающего через цепочки светодиодов, последовательно с ними установлены сопротивления R1- R3.

Если посмотреть на светодиодную ленту со стороны липкого слоя с отклеенной защитной пленкой на просвет, то можно увидеть идущие вдоль токоведущие медные дорожки. По ним подается питающее напряжение вдоль ленты на каждый сегмент.

Теперь Вы поняли, что светодиодную ленту можно разрезать на множество отрезков, но шаг резки должен быть равен длине одного сегмента. Резать разрешено посередине контактных площадок, обычно место разрешенного реза обозначено линией, иногда наносится пиктограмма в виде ножниц.

Как сращивать светодиодную ленту

При подготовке к монтажу светодиодной ленты могут появиться ее отрезки недостаточной длины. Их можно успешно срастить между собой без ущерба для работы ленты в целом. Срастить отрезки светодиодной ленты можно двумя способами, с помощью LED коннектора и пайкой. Соединить ленты пайкой можно тоже двумя способами, непосредственная спайка между собой отрезков ленты или с помощью дополнительных проводов.

Обращаю Ваше внимание, что сращивать светодиодную ленту можно только до длины не более пяти метров. Это связано с тем, что сечение печатных дорожек на ленте маленькое и при длине ленты более пяти метров будет происходить большое падение напряжения на дорожках. При нарушении этого требования ничего непоправимого не произойдет, просто светодиоды на конце ленты буду светиться не в полную яркость.

Сращивание светодиодной ленты пайкой без проводов

Технология подготовки контактных площадок светодиодной ленты не отличается от подготовки для припайки к ним проводов.

На фотографии представлена перерезанная канцелярскими ножницами на две части лента. Так как контактные площадки не окисленные, то можно сразу приступать к их покрытию припоем.

Контактные площадки со стороны установки светодиодов покрыты толстым слоем припоя и готовы для сращивания ленты.

На этом этапе подготовка ленты для сращивания пайкой не заканчивается. Необходимо еще покрыть припоем контактные площадки, которые находятся со стороны липкого слоя. Для доступа к ним нужно отклеить часть защитной пленки.

Открывшиеся взору контактные площадки нужно тоже покрыть толстым слоем припоя. После этого можно приступать к спайке отрезков светодиодной ленты. На фотографии показаны только две контактные площадки, покрыть припоем необходимо и две другие, скрытые под пленкой.

Отрезок ленты, у которой были покрыты контактные площадки с тыльной стороны, накладывается с перекрытием в три миллиметра на залуженные контакты второго отрезка. Теперь достаточно прогреть по очереди контактные площадки жалом паяльника и отрезки ленты станут единым целым. На фотографии Вы видите результат моей работы по сращиванию светодиодной ленты пайкой без проводов, пайка получилась идеальной. Для получения красивой пайки главное не жалеть канифоли.

Сращивание светодиодной ленты с помощью проводов пайкой

Технология припайки проводов к контактным площадкам светодиодной ленты приведена выше. Осталось только продемонстрировать пример такого вида сращивания.

Для изготовления перемычки подойдет провод любой марки, главное, чтобы его сечение было достаточным. Исходя из того, что ток потребления пятиметровой самой яркой светодиодной лентой SMD5050, имеющей 60 светодиодов на метре длины, составляет 4,2 А, то для сращивания ленты любого типа подойдет изолированный медный провод диаметром 0,8 мм.

Провод нужной длины подготовлен и осталось только залудить его оголенные концы. Длина провода перемычки может быть от одного сантиметра до нескольких метров.

В связи с тем, что контакты для подключения в данном типе светодиодной ленты попарно соединены между собой, для надежности, было решено припаять концы проводов одновременно к двум контактам. Для этого концы проводов были согнуты под прямым углом.

Результат припайки проводов к контактам светодиодной ленты Вы видите на фотографии. Второй конец провода точно также припаивается ко второму отрезку светодиодной ленты. Если в качестве флюса для пайки использовалась канифоль, то остатки ее в месте пайки можно не удалять, так как канифоль является диэлектриком. Хотя канифоль и впитывает влагу, но в данном случае это не играет роли. Для придания пайке красивого внешнего вида, канифоль с ленты можно удалить с помощью кисточки смоченной в спирте.

Отрезки светодиодной ленты надежно соединены, и теперь ее можно монтировать на плоскости, изгибая под любым углом.

Светодиодную ленту недопустимо изгибать под прямым углом. После установки перемычки из гибкого провода ничего теперь не мешает устанавливать ленту под любым внутренним или внешним углом стенок.

Как подключить светодиодную ленту

к блоку питания или контроллеру

Следующим этапом подготовки светодиодной ленты к монтажу является подключение ее к блоку питания или контроллеру. На выборе блока питания останавливаться не буду, так как этот вопрос подробно рассмотрен в статье сайта «Как подключить светодиодную ленту».

Если в паспорте на светодиодную ленту указана потребляемая мощность на метр ее длины, то в таком случае параметры источника питания можно рассчитать с помощью предлагаемого онлайн калькулятора.

Достаточно в окошки ввести напряжение питания ленты U, в вольтах, потребляемую мощность метра длины P, в ваттах на метр и общую длину ленты. Сразу узнаете на какую мощность и ток нагрузки должен быть рассчитан источник питания.

Мощный блок питания представляет собой металлическую коробку с перфорационными отверстиями, служащими для циркуляции воздуха с целью отвода тепла от радиокомпонентов и клеммной колодкой с винтами. Для повышения эффективности отвода тепла внутри блока питания часто размещают воздушный вентилятор. На корпусе обычно имеется табличка, в которой указано обозначение блока и его основные технические характеристики.

Возле каждого винта клеммы всегда наносится маркировка для правильного подключения проводов. Для подачи питающего напряжения на монохромную светодиодную ленту достаточно припаять к ней провода по описанной выше технологии, подсунуть их под шайбы и зажать винтами. Для более надежного присоединения проводов нужно свить залуженные концы в колечки.

Схема подключения монохромной LED ленты к блоку питания

Маркировка клемм обозначает следующее. L (фаза) и N (ноль) клеммы подключения к сетевому напряжению 220 В. FG – клемма заземления. G, G и G — три соединенные между собой в блоке клеммы для подключения отрицательного вывода (-) ленты. Клеммы V+, V+ и V+ тоже соединены в блоке питания между собой и служат для подключения положительного вывода (+). Как правило, этими символами обозначаются выводы и у других типов блоков питания.

На фотографии изображена электромонтажная схема подключения монохромной (может светиться только одним из цветов) светодиодной ленты к блоку питания. Как видите, нет ничего сложного. Длина ленты не должна превышать пяти метров. Если понадобится подключить к блоку питания несколько лент, а клемм на нем имеется всего две, то все провода одинаковой полярности, идущие от светодиодных лент, подключаются к одной клемме с соответствующей маркировкой.

При подключении сетевого шнура с вилкой коричневый и синий провода можно менять местами, так как неизвестно где будет фаза, а где ноль, все зависит от того, каким образом будет вставлена вилка в розетку. Желто-зеленый провод заземления вилочного шнура должен быть подсоединен исключительно к клемме заземления. Если в шнуре нет желто-зеленого провода, то клемму заземления можно оставить свободной, но это будет являться нарушением правил техники безопасности. На работоспособность светодиодной системы это не повлияет.

Схема параллельного подключения отрезков LED лент

Иногда возникает задача подсветки, когда нужно подключить к блоку питания множество коротких светодиодных ленточек, удаленных друг от друга, например при подсветке витрины или висящих на расстоянии друг от друга картинок. В таком случае нет необходимости от каждого отрезка ленты тянуть провода к блоку питания. Прокладывается одна или несколько магистральных пар проводов, к которым затем подключаются короткие проводники от ленточек.

Присоединение к магистральному проводу проводов, идущих от ленточек можно выполнить любым способом. Самым надежным является скрутка с последующей пайкой, но в данном случае предпочтительнее соединение с помощью разъемов или клеммных колодок. Это упростит задачу ремонта, в случае возникновения такой необходимости, при эксплуатации светодиодной системы.

На фотографии пример подключения отрезков светодиодной ленты с помощью клеммных колодок типа Ваго (Wago). Провода синего и белого цвета изоляции магистральные, одножильные. Провода черного цвета идут к светодиодной ленте. Если будет устанавливаться RGB LED лента, то понадобится проложить четыре магистральных провода и применить по четыре клеммы Ваго на одно ответвление.

Надо учесть, что клеммы Ваго, в зависимости от типа предназначены для соединения проводов определенного диаметра. Например, клеммы, которые на фотографии предназначены для соединения проводов диаметром от 0,5 до 2,5 мм. Если провод будет тоньше, то надежного контакта не будет, а толще 2,5 мм просто невозможно будет вставить. Многожильный провод перед вставлением в одноразовую клемму Ваго, как на фотографии, обязательно нужно залудить, чтобы он стал как одножильный или напрессовать на него специальный наконечник, иначе вставить его в клемму будет невозможно.

Иногда возникает необходимость при установке подсветки расположить светодиодную ленту по сложному рисунку, например, при подсветке шкафчика или витрины. В таком случае можно в качестве магистральных проводов использовать саму ленту, припаяв выводы отрезков лент непосредственно к контактам одного из отрезков лент. Суммарная длина всех отрезков при таком способе соединения не должна превышать пяти метров.

При создании освещения светодиодной лентой из отрезков разной мощности их можно последовательно и параллельно подключать в любом сочетании. Например, метр светодиодной ленты типа SMD3014 мощностью 12 Вт подключить последовательно с отрезком ленты типа SMD3528 мощностью 4,8 Вт, а к нему подключить еще отрезок SMD3014 мощностью 12 Вт длиной два метра. Главное не забывать при последовательном включении об ограничении суммарной длины 5 метров.

После разработки схемы монтажа ленты необходимо определить сечение провода для подключения ее к блоку питания. Если не известен потребляемый ток LED лентой, то его можно определить по таблице исходя из типа светодиодов и их количеству, установленному на метре длины.

Как подключить светодиодную ленту

к источнику питания от компьютера

Стоимость мощных импульсных блоков питания на напряжение 12 В и 24 В, при токе нагрузки более 5 А, предназначенных для питания светодиодных лент зачастую превышает стоимость самой ленты.

Но есть возможность избежать полностью или уменьшить затраты на создание светодиодной системы, если применить блок питания от стационарного компьютера. Морально устаревший системный блок компьютера с исправным блоком питания найти не сложно у себя в подсобном помещении, у друзей или на работе.

На фотографии представлен один из многочисленного семейства источников питания, извлеченный из стационарного компьютера. БП компьютера является законченным изделием и его можно успешно использовать для питания других устройств, в том числе и для питания светодиодной ленты. Все блоки питания имеют стандартный ряд напряжений, приведенный в таблице, и отличаются только по величине допустимого тока нагрузки.

Из источника питания выходит несколько десятков проводов разного цвета, но на провода одного цвета выводится одно и тоже напряжение, приведенное в таблице.

На источнике питания всегда имеется табличка, в которой указана его максимальная мощность и допустимый ток нагрузки по каждому напряжению. Хотя рассматриваемый блок питания рассчитан на мощность нагрузки 400 W, но нагрузочная способность по цепи +12 В составляет всего 16 А (12 В×16 А=192 Вт), что достаточно для питания практически любой системы светодиодного освещения или подсветки.

Как принудительно включить источник питания компьютера

Если вставить в розетку вилку сетевого шнура, и включить выключатель на блоке питания, то блок не начнет работать, пока на него не поступит сигнала управления с материнской платы, который подается при нажатии кнопки «Пуск» на системном блоке. Поэтому чтобы запустить источник питания нужно эмитировать сигнал управления с материнской платы.

Для этого достаточно замкнуть на разъеме подачи питания на материнскую плату между собой контакт 16 (POWER ON зеленого цвета, в некоторых моделях БП бывает серого цвета) с контактом 17 (общий провод GND черного цвета), как показано на фотографии. Если разъем имеет 20 контактов, то замыкаются между собой контакты 14 и 15, к которым подсоединены провода тех же цветов. Контакты находятся со стороны расположения фиксатора разъема.

Перемычку можно сделать из отрезка медного провода диаметром 1 мм, согнув в виде буквы П, как показано на фотографии. Затем вставить в контакты разъема.

Если источник питания больше не планируется использоваться в компьютере, то можно сделать более надежное соединение проводов. Для этого нужно снять с них изоляцию на длину 1-2 см, обернуть один провод об другой одним витком и затем пропаять припоем. Соединение можно не изолировать, так как оно и так имеет электрический контакт с корпусом блока питания.

Как подключить LED ленту 12 В к блоку питания компьютера

Перед монтажом светодиодной системы необходимо проверить работоспособность источника питания. Без нагрузки на выходе импульсные блоки включать в сеть не рекомендуется. Для этого нужно подключить к любому из разъемов на проводах, к контактам, подключенным к черному и желтому проводам нагрузку, и подать на блок питающее напряжение 220 В. В качестве нагрузки хорошо подойдет любая лампочка, применяемая в автомобиле на 12 В. Например от фары, имеющая мощность около 60 Вт и потребляющая ток около 5 А. Если лампочка светит в полную яркость и крыльчатки вентилятора в блоке питания быстро вращаются, значит, блок в порядке. При наличии мультиметра, для полной уверенности, следует измерять выходное напряжение. Если лампочка не светит, значит, блок неисправен и требуется его ремонтировать. При медленном или шумном вращении крыльчатки, вентилятор нужно почистить и смазать.

В блоке питания компьютера больше всего четырехконтактных разъемов, как на фотографии. Светодиодную ленту удобнее всего подключать к этим проводам, так как они длинные и в случае потребления светодиодной системой большого тока, можно подключиться к нескольким разъемам, или откусив их припаять идущие к ним провода непосредственно к контактным площадкам ленты. Для подключения LED ленты на 12 В понадобится только желтый и черный провода.

Подключение блока питания к светодиодной ленте лучше всего сделать разъемным. Это пригодится в случае модернизации или ремонта системы освещения. При наличии ответной части (папа) для четырехконтактного разъема, то достаточно припаять его желтый и черный провода непосредственно к контактным площадкам ленты.

При отсутствии ответной части штатного разъема желтый и черный провода нужно отрезать от разъема. После этого их можно припаять к разъему контроллера, в случае подключения RGB ленты, применить любой другой разъем, рассчитанный на ток потребления ленты или припаять непосредственно к контактным площадкам ленты или срастить с проводами, идущими от ленты.

Перед соединением при помощи пайки или скрутки, с проводов нужно снять изоляции и залудить припоем. Далее провода скручиваются между собой, обрезается торчащие концы, и пропаиваются каплей припоя. Оголенные участки закрываются заблаговременно надетой на них изолирующей трубкой или покрываются изоляционной лентой.

Как подключить LED ленту 24 В к блоку питания компьютера

Технология подключения светодиодной ленты, рассчитанной на питающее напряжение 24 В не отличается от подключения ленты, рассчитанной на 12 В. Отличие только в цвете проводов, к которым нужно подключиться.

В компьютере нет блоков, для питания которых необходимо напряжение 24 B, но есть блоки, для работы которых требуется напряжение +12 B и -12 B. Величина этих напряжений указана относительно общего (черного цвета) провода. Поэтому, если подключить светодиодную ленту только к желтому и голубому проводам, то на нее будет поступать напряжение величиной 24 B. Голубой провод подведен только к многоконтактному разъему для подключения к материнской плате. Желтый там тоже есть.

Но к сожалению, нагрузочная способность по цепи напряжения –12 В на много ниже, чем нагрузочная способность по цепи +12 В. Так в блоке питания, представленном на фотографии, ток нагрузки по цепи +12 В составляет 16 А, а по цепи –12 В всего 0,5 А.

Нагрузочная способность блока питания при таком подключении ленты будет определяться минимальным током любого из напряжений. В данном случае это 0,5 А. С учетом того, что напряжения +3,3 В и +5 В не используются, то можно смело нагружать блок как минимум до 1 А. Вполне допустим и больший ток нагрузки, я полагаю ампер до трех, но это нужно для конкретной модели источника питания проверить экспериментальным путем.

О сечении проводов блока питания

Диаметр медных многожильных проводов, выходящих из блока питания, составляет 0,8 мм (сечение 0,5 мм²), что допускает подключать нагрузку на один провод до 3 А. Если, сила тока для питания ленты нужна больше, то необходимо подключать LED ленту к большему числу проводов одного цвета. Например, для питания ленты нужен ток 5 А, значит необходимо использовать два провода, а если ток нужен 15 А, то уже пять проводов.

Как подключить светодиодную RGB ленту к контроллеру

RGB LED ленту можно подключить и без контроллера, непосредственно к блоку питания. При таком подключении теряется смысл ее использования, светить она будет либо белым или одним из цветов с малой яркостью.

В статьях сайта «Подключение RGB светодиодных лент» и «Ремонт системы освещения светодиодной RGB лентой» в деталях рассмотрены вопросы подключения, принципа работы и ремонта контроллера, но не освещен вопрос подключения RGB ленты к контроллеру с помощью разъемного соединения.

В случае если к ленте уже припаяны провода с ответной частью разъема, установленного на контроллере, что бывает редко, то вопросов не возникает. Достаточно сочленить разъемы, с учетом ключа и подключение готово.

Мне пришлось подключать RGB ленту к контроллеру LN-IR24B, в котором установлен разъем, как на фотографии. Шаг между контактами в разъеме составляет 2,5 мм, диаметр под штыри 0,7 мм при глубине 4 мм. Ответной части к разъему в наличии не было.

Задачу подключения можно решить тремя способами. Отрезать разъем и срастить провода методом скрутки со сдвигом, припаять провода непосредственно к печатной плате контроллера или подобрать подходящий разъем.

Лучшим решением является не нарушать конструкцию контроллера, так как будет потеряна гарантия, а подобрать разъем. В наличии был пятиконтактный разъем от платы видеомагнитофона, подходящий по геометрическим параметрам. После удаления лишнего контакта проверка показала, что штыри входили с небольшим натягом и надежно фиксировались в ответной части. Осталось только припаять к его штырям, соблюдая маркировку провода, идущие от LED ленты. Одетые кембрики придадут пайкам законченный вид и защитят провода от обрыва при изгибах.

Смонтированная RGB светодиодная система готова и можно ее устанавливать на новогоднюю елку, для чего она и предназначалась.

Рекомендации по размещению оборудования и монтажу LED ленты

Светодиодная система не является системой повышенной надежности и поэтому необходимо монтаж выполнять с учетом возможности ее полного или частичного демонтажа в случае отказа для ремонта.

Светодиодная лента с тыльной стороны покрыта липким слоем, защищенным пленкой. Для закрепления LED ленты на поверхности достаточно удалить защитную пленку и прижать ленту к поверхности. Но если поверхность имеет большую шероховатость, то лента приклеится плохо и со времен может отвалиться. Для надежного крепления на шероховатую поверхность можно предварительно на нее нанести полоску двустороннего скотча, равную ширине ленты, и уже на него приклеивать ленту.

Существуют специальные алюминиевые профили, которые с помощью саморезов закрепляются на стене, и лента приклеивается уже к профилю. К профилям придается пластиковый рассеиватель, позволяющий спрятать светодиоды и сделать световой поток более равномерным. Но стоимость профилей зачастую превышает стоимость самой лены. Специальный профиль можно заменить дешевым пластиковым уголком, закрепив его на поверхности жидкими гвоздями.

При подсветке потолков LED ленту удобнее всего спрятать за потолочным плинтусом. В зависимости от замысла, светодиоды направляют либо параллельно поверхности потолка или под углом к нему. Для максимального использования светового потока и получения равномерного освещения потолка ленту нужно размещать на расстоянии не менее пяти сантиметров от него.

При освещении витрин, полок или внутреннего объема шкафов необходимо позаботиться, чтобы светодиоды не светили прямо в глаза людей. В противном случае эффект от подсветки будет неполным, а возможно и отрицательным, например в случае подсветки товара в магазине.

В мощных блоках питания часто устанавливают вентиляторы, которые при работе издают акустический шум, который со временем обычно увеличивается. Этот факт надо учесть, если светодиодная система устанавливается в помещении, где шум может стать раздражающим фактором, например, в спальной комнате. В таком случае блок питания выносят в другое помещение, где шум не будет мешать.

Gulnara 13.11.2013

Здравствуйте Александр Николаевич, посоветуйте пожалуйста как правильно осветить наружную рекламу.
Обтянули по плоскости вывеску диодной лентой, но при включении она отсвечивает так что не видно надписи.
Как правильно нужно было обклеивать? Заранее благодарна Вам за ответ.

Александр

Уважаемая Gulnara!
Конструкция освещения рекламной вывески была выбрана не для данного случая. Для освещения плоскости надо было выбирать светодиодную ленту не с прямым излучением светодиодов, а боковым, то есть параллельно поверхность плоскости.
Но ситуация поправима.
Для исправления полученного результата можно установить светоотражающий экран, который будет заслонять и одновременно отражать свет от светодиодов на плоскость рекламы.
А можно, что еще лучше, отклеить ленту. По торцу периметра рекламного щита закрепить планку из любого материала, выступающую на ширину ленты и уже на ее приклеить ленту, направив световой поток на рекламную надпись.

Светодиодная лента для подсветки потолков. Основные варианты размещения

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Светодиодная лента для подсветки потолков – уникальный элемент дизайна интерьера. Подобная подсветка стала чуть ли не первым инструментом, который помогает придать объем даже самой маленькой комнате, и в то же время придать визуальной легкости современным подвесным конструкциям.

Светодиодная подсветка используется как дополнительное декоративное освещение

Светодиодная лента для подсветки потолков.

Как выбрать?

Выбор освещения для любой потолочной конструкции в наши дни довольно широк. Ее можно организовать при помощи:

• обычных ламп накаливания;
• люминесцентных плафонов;
• неоновых ламп;
• светодиодов.

Схема строения светодиодной ленты

В современных дизайнерских решениях могут применяться любые из вышеперечисленных изделий. Использование одного вида ламп для подсветки потолков или комбинация различных вариантов позволяет создавать уникальные световые эффекты. Выбирая вариант подсветки потолка нужно внимательно отнестись к таким моментам как:

• срок службы освещающего прибора;
• минимальный уровень выделяемого тепла;
• простота монтажа и замены в случае необходимости;
• экономичность.

Схема подключения светодиодной RGB-ленты

Светодиодная лента удовлетворяет всем требованиям, предъявляемым для осветительных приборов. Потолки с подобной подсветкой пользуются огромной популярностью у мастеров, дизайнеров и простых обывателей.  Светодиодная лента для подсветки потолков представляет собой уникальный гибкий материал, на котором присутствуют дорожки, отвечающие за проведения по ней электричества. К проводникам прикреплены диоды, которые являются источниками света.

Схема подключения ленты подсветки через усилитель

Основным преимуществом, из-за которого все больше покупателей останавливают свой выбор именно на таком варианте подсветки, можно назвать низкое потребление энергии. Десятиметровая лента из светодиодов использует для свечения намного меньше энергии, чем обычная лампа накаливания, однако свет от диодов намного ярче. Срок службы светодиодов намного больше, чем у светильников с нитью накаливания. Для создания уникального интерьера имеет значение гибкость подобного изделия. А также его возможность обеспечивать подсветку различной яркости и в разнообразной цветовой гамме.

Гибкая светодиодная лента продается в бобинах

Основные тонкости выбора светодиодной ленты и их разновидности

При выборе светодиодной ленты для подсветки потолка стоит обращать внимание на такие моменты как плотность размещения диодных ламп на ленте, потребляемая ими мощность, наличие защиты от влаги. Цветовая гамма диодных полосок довольно различна, их можно подразделить на монохромные и универсальные. Монохромные могут давать свет только одного цвета. Универсальные или RGB-ленты светятся разными цветами: красным, синим, зеленым. В RGBW-полосках дополнительно используется еще и белая подсветка.

Статья по теме:

Освещение в ванной комнате, фото различных вариантов. Потолки с тем или иным типом осветительных приборов. Какие лампы лучше всего использовать для создания освещения в ванной. Безопасная подсветка.

Стоимость диодных полос примерно одинаковая, поэтому для обустройства интересных интерьерных вариантов стоит использовать именно RGBW. С ней в комплекте может поставляться специальный контроллер, позволяющий регулировать цветовую гамму и интенсивность подсветки.

Пример подсветки потолка в спальне

Также подобные источники света различаются по плотности расположения диодов. Эта цифра варьируется от 30 до 120 штук на один метр. Для освещения крупной площади лучше использовать ленту с большой плотностью, а для направленного светового излучения подойдет и меньший показатель. Некоторые дизайнеры удачно сочетают оба варианта, если позволяет место.

Подсветку с помощью светодиодной ленты можно использовать и в ванных комнатах

Не менее важным параметром можно назвать потребляемую мощность. От этой цифры зависит и яркость самого светодиода. Самыми известными считаются модели SMD 5050 и SMD 3528. Мощность первого при плотности 60 шт/м составляет 4,8 Вт/м, а второго при той же плотности 14,4 Вт/м. На каком из вариантов стоит остановить свой выбор решать нужно самостоятельно в зависимости от целей и задач, которые будет выполнять подсветка.

Часто светодиодную ленту для подсветки потолка используют и в ванных комнатах. Для таких помещений подойдут полосы, защищенные от влаги. Существуют также влагостойкие варианты, которые можно крепить прямо в воде. От степени защиты зависит и стоимость подобных изделий.

Полезный совет! Если итоговая мощность подсветки получилась довольно большой, — можно приобрести несколько маленьких блоков питания вместо одного большого.

Схема параллельного подключения нескольких светодиодных лент

Варианты размещения светодиодной ленты

Светодиодные ленты для подсветки потолков могут размещаться в различных местах подвесных конструкций. Рассмотрим самые распространенные из них.

Ниша подвесной конструкции

При таком обустройстве подвесная конструкция многоуровневого потолка кажется легкой и буквально парящей в воздухе. Ниша специально обустраивается для проведения подсветки. В зависимости от размещения ленты внутри такого «кармана» можно получить различные световые эффекты. Если светодиоды направлены вверх, то можно получить мягкий рассеянный свет. При проектировании диодной полосы по боковой стороне ниши, свет получится направленным и будет мягко скользить вдоль «парящего потолка».

Разноцветные светодиодные ленты

Светодиоды внутри подвесной конструкции

Подобный вариант подсветки используется только в совокупности с наполовину прозрачными натяжными потолками. Ленты располагаются непосредственно в промежутке между материалом и основным потолком. Подобное обустройство дарит помещению мягкий, рассеянный свет и создает ощущение свечения потолка изнутри.

Подсветка потолка в кухне

Более интересными получаются варианты подсветки, которые сочетаются с нежным рисунком, выполненным на материале натяжной конструкции. С помощью такого оригинального тандема можно получить либо имитацию настоящего солнечного свечения или звездного ночного неба. Не менее интересными считаются узоры, выполненные светодиодными лентами внутри натяжных конструкций.

Резать ленту можно только в местах, отмеченных пунктиром или символом «ножницы»

Полезный совет! При создании мигающей подсветки потолка нельзя использовать такие частоты: 0,5, 2, 7 Гц в секунду. Они совпадают с ритмами головного мозга и даже могут спровоцировать эпилептический приступ.

Подсветка карниза

Такой способ создания декоративного освещения довольно прост и легок. Для ее обустройства не требуются подвесные или натяжные конструкции. Для этих целей используют обычный карниз с шириной, позволяющей разместить за ним светодиодную ленту. Крепление такого интерьерного элемента производится к стене либо на клеевой раствор, либо с использованием крепежных деталей. Лента клеится непосредственно на край карниза.

Пример расположения подсветки в потолочном карнизе

Монтаж светодиодной ленты

Любая светодиодная лента оснащается специальным липким слоем, позволяющим без проблем крепить ее на различные поверхности. Поверхность перед креплением световой полоски тщательно очищают от пыли, грязи и мусора. Такая мера позволит подсветке продержаться значительно дольше.

Расположение светодиодной ленты по краю подвесного потолка

Продаются диодные полосы в специальных катушках по 5 метров. Если необходима меньшая длина, то можно просто взять ножницы и отрезать лишнее. Делать это нужно только по обозначенному месту среза. Для спаивания лент и присоединения к ним проводов необходимо использовать маломощный паяльник.

Схема расположения RGB-ленты под потолочным плинтусом

Полезный совет! Если планируется монтаж световых элементов самостоятельно, стоит помнить, что нельзя соединять 3 пятиметровых ленты последовательно. Лучше отдельно провода от каждого элемента подвести к контроллеру.

Питание диодных полос осуществляется при помощи понижающего блока питания 12 или 24 В. Его нужно приобрести дополнительно или сразу покупать готовые комплекты, включающие в себя бобину с диодами, пульт ДУ и блок питания.

Светодиодная лента: монтаж своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка. .. ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Варианты использования светодиодной ленты

Современное светотехническое оборудование позволяет изменить интерьер без особых усилий. Если продумать все до мелочей, разработать технически грамотный проект, то любое помещение преобразиться и без дорогостоящего ремонта или замены мебели.

Особую нишу на рынке светотехники занимают светодиодные ленты. Это доступный по стоимости и простой в монтаже элемент, который поможет не только преобразить интерьер, но и будет полезным. LED-ленты могут давать свет различной интенсивности, что позволяет их использовать для декоративного и дополнительного освещения. Кроме того, эти устройства могут излучать свет разного цвета, благодаря чему любое пространство заиграет новыми красками.

LED-ленты в оформлении кухни

Кухонное пространство невозможно представить без дополнительного освещения, которое необходимо для:

• создания уютной атмосферы;
• подсветки рабочей зоны, поверхности столов;
• подсветки содержимого шкафов и полок.

Для таких целей светодиодная лента — идеальное решение. Если говорить о подсветке рабочей зоны, то в данном случае ее можно приклеить к нижней части подвесных шкафов. Для освещения полок LED-ленту можно прикрепить по периметру или внутри мебели.

Лента отлично работает в случае необходимости зонирования кухонного пространства, которое соединяет обеденную зону и область для приготовления пищи. Если на кухне часто собираются компании, устраиваются вечеринки, то в оформлении помещения можно использовать светодиодную RGB ленту. Ее особенность — излучение света зеленого, синего или красного цвета. В интерьере кухне цветные LED-ленты можно комбинировать, что позволит менять цветовую гамму подсветки по настроению или ситуации.

Как вариант — можно установить светодиодную ленту с возможностью диммирования. Такие устройства позволяют управлять освещением, менять его яркость и цветовую температуру, создавать индивидуальные сценарии освещения.

Светодиодные ленты в подсветке потолка и пола

Использование LED-лент в освещение потолка далеко не новая идея, но она довольна популярна из-за вариативности монтажных решений. В зависимости от особенностей потолка, светодиодную ленту можно разместить:

• под потолочным плинтусом;
• под карнизом из гипсокартона;
• над фальшпотолком.

Все три варианта отлично работают, но дают различный эффект. Например, размещение под потолочным плинтусом — самый простой вариант. Так делают многие. Расположение под карнизом — более дорогостоящий и трудозатратный вариант, но результат выше всяких похвал. Очень интересно смотрится LED-лента, установленная под фальшпотолок. Такой способ монтажа позволяет создавать разнообразные световые узоры. При этом, свет через потолочное покрытие рассеивается, создавая мягкое свечение.

Еще один способ монтажа светодиодной ленты на потолке — установить ее в профиль или сделать линейный трековый светильник. Мы совсем недавно закончили реализацию проекта, в котором LED-лента сочеталась с традиционными трековыми светильниками. Без лишней скромности скажем — это смотрится круто и современно!

Монтаж светодиодной ленты в пол — отдельная история. Напольное освещение широко используется в торговых помещениях, выставочных центрах. Это беспроигрышный вариант для дома, но тут надо позаботиться, чтобы к источнику света не могли добраться дети или домашние питомцы. Напряжение на ленту подается небольшое, но рисковать не стоит. Для исключения неприятностей, светодиодную ленту можно закрыть тонким пластиком, ударопрочным стеклом или другим прочным материалом, который пропускает свет.

Как правило, LED-ленту чаще всего устанавливают вдоль плинтуса или на ступенях, если в помещении есть лестница.

Оба варианта отлично смотрятся, позволяют неплохо осветить помещение в ночное время, что особенно актуально, если в доме есть дети, которые часто боятся темноты.

Подсветка светодиодной лентой мебели и бытовой техники

Световое оформление предметов интерьера всегда смотрится стильно и необычно. Главное в этом случае — не переусердствовать. В данном случае купить светодиодную ленту можно с диодами, излучающими любой цвет, а том числе и белый. Что интересно, LED-лента может стать альтернативой акцентным трековым светильникам, но тут важно сделать светотехнический расчет и выбрать правильно место для размещения ленты.

Где же ее лучше всего крепить? Вариантов бесконечное множество:

• дно диванов, кресел, тумб и столов;
• внутренняя часть шкафов, книжных полок, телевизора или монитора.

В зависимости от технических характеристик LED-ленты, ее можно использовать с сенсорами и расположить внутри шкафа. Таким образом включаться подсветка будет только с открытием двери. Неплохим решением будет использование светодиодных лент с возможностью изменения яркости и цветовой температуры. Это позволит подстраивать освещение под определенные задачи, а также управлять светодиодными лентами в комплексе с диммируемыми светодиодными светильниками.

Рекомендуем посмотреть:

Если разрезать светодиодную ленту, она все равно будет работать? Руководство Easy Cutting Guide

Если вы хотите осветить кухонный шкаф или подсветить телевизор, с помощью светодиодных лент есть решение для всего. Благодаря своей универсальности светодиодные ленты состоят из серии светодиодных излучателей, установленных на узкой гибкой печатной плате.

Есть только один повод для беспокойства. Большинство светодиодных лент представляют собой длинные катушки от 3 до 16 футов в длину. Будут ли они продолжать работать, если их урезать?

Да, светодиодные ленты будут продолжать работать после резки, пока вы режете по обозначенным линиям.Светодиодные ленты состоят из нескольких отдельных цепей, поэтому каждая линия разреза разграничивает конец одной цепи и начало новой. Если разрезать светодиодную ленту в другом месте, эта цепь, а возможно и вся полоса, перестанет работать.

Резать по прямой кажется достаточно простым делом, не так ли? Вы будете удивлены, узнав, как много людей ошибаются и в процессе ломают очень хорошие светильники.

Продолжайте читать, чтобы получить простое руководство о том, как разрезать светодиодные ленты, повторно соединить две отдельные части и что делать, если все пойдет не так.

Можно ли разрезать светодиодные ленты?

Когда дело доходит до светодиодных лент, не существует «универсального размера». Но независимо от того, нужны ли вам лампы гибкие или жесткие, монохромные или RGB, водонепроницаемые или негерметичные, у большинства светодиодных лент будет одно общее … их можно обрезать до нужной длины.

Через равные промежутки времени по всей светодиодной полосе будут прямые или пунктирные черные линии.

Цепи

полностью закрыты в этих точках, поэтому это самые безопасные места, где можно разрезать светодиоды, не нанося никакого ущерба.

Эти линии резки будут разными на каждой светодиодной ленте. Как правило, они устанавливаются через каждые 3 светодиода. Так, например, если на метр приходится 30 светодиодов, линии разреза обычно проходят через каждые 10 см.

По обе стороны от черной линии реза должны быть медные контактные площадки для пайки, которые образуют симметричный узор. Расположение этих медных подушечек — удобный совет, чтобы убедиться, что вы правильно определили линию отреза.

Будут ли работать обе стороны после того, как вы их разрежете?

Короткий ответ — да, обе стороны светодиодной ленты будут работать после того, как вы их разрежете.

Причина кроется в режущих точках. Как я сказал ранее, режущая кромка представляет собой безопасное место, чтобы нарушить цепь, не повредив ее навсегда.

Каждая секция между точками резки представляет собой отдельную схему, поэтому не имеет значения, какую точку резки вы решите использовать, если только это единственное место, где вы выполняете рез.

Это определенно хорошая новость, так как вы больше не создаете отходов, и вы все равно можете повторно использовать свою вторую половину.

Как безопасно отрезать световую ленту

Настроить длину светодиодных лент относительно просто.Вот мое пошаговое руководство.

Начните с проверки ваших фонарей, чтобы убедиться, что они работают. Это может показаться очевидным, но в большинстве случаев режущие или паяльные лампы аннулируют вашу гарантию, поэтому лучше перепроверить.

Затем вам нужно определить, какой длины должна быть светодиодная лента. Для этого вам следует измерить, куда вы хотите направить свет. Будьте как можно точнее с этим. Затем вы выберете линию разреза на светодиодной ленте, которая ближе всего к этой длине.

Режьте точно по линии разреза острым ножом или ножницами. Не торопитесь и помните, что светодиодные ленты предназначены для резки, поэтому вы не испытаете шока.

Вам также необходимо решить, как вы собираетесь подключать полосу к источнику питания. Большинство катушек поставляются с предварительно установленной розеткой, но сокращение светодиодной ленты позволяет избавиться от нее, поэтому вам нужно будет установить новую.

Вы можете выбрать между припаиванием нового гнезда к полосе или использованием соединителя источника питания планки (Amazon).

Можно ли повторно подключить отрезанную светодиодную ленту?

Что произойдет, если отрезать полоску слишком коротко? Можно ли повторно соединить две части или придется покупать новую полосу?

При условии, что вы разрезаете по обозначенной линии разреза, светодиодные ленты можно подсоединять повторно, но об этом позже. Существует множество способов повторного соединения двух полосовых огней.

Самый простой вариант — использовать разъем. Разъемы легко доступны в розничных магазинах, как этот набор на Amazon, и они бывают разных форм, а именно прямоугольные и T-образные.

Как повторно подключить отрезные полосы

Вот очень краткое руководство, но у меня есть подробная статья, которая отвечает на все вопросы о подключении светодиодных лент, поэтому обязательно ознакомьтесь с ней.

Соединители для полос

, как правило, являются самым простым решением, поскольку для них не требуются какие-либо инструменты. Начните с того, что срежьте ножом полупрозрачный пластик, покрывающий медные пластины.

Затем просто вставьте полоску в разъем, убедившись, что компоненты совпадают.

Второй способ — припаять непосредственно к ленте с помощью паяльника и старых проводов.Расплавьте припой прямо на медные точки, чтобы образовалась небольшая лужа и выровняйте полярность.

Черный провод должен совпадать с отрицательной меткой, а красная линия — с положительной меткой.

Используйте инструменты для зачистки проводов, чтобы снять примерно полдюйма оболочки с концов проводов. Скрутите конец провода, чтобы соединить все потертые концы, и прикрепите провода к лужам припоя.

После того, как соединение установлено, вы можете подключить свои ленточные фонари к источнику питания и проверить, что они работают.Вуаля! Это так просто.

Устранение неисправностей: светодиодная лента не работает после резки

Настройка длины светодиодных лент может показаться несложной, но возможны ошибки.

Если ваши светодиоды не работают после резки, проверьте, предназначены ли они для резки.

Если их не было, но вы все равно их порезали, то, к сожалению, ущерб был нанесен. В этих светильниках цепь проходит непрерывно по всей длине, поэтому ее обрезка приведет к необратимому повреждению.

Если ваша полоса предназначена для разрезания, вторая мера — проверить, что вы разрезали в нужном месте.

Обрезка за пределами линии разреза уничтожит этот отдельный контур, поэтому вам придется обрезать до ближайшей линии разреза.

Есть и другие проблемы, которые вы можете заметить, но они не связаны напрямую с разрезом, а скорее связаны с соединением полос вместе.

Если ваша светодиодная лента работает, но имеет разные оттенки яркости на каждом конце, вы испытываете падение напряжения.

Как правило, светодиодные ленты на 12 В не должны превышать 10 футов, а 24 В не должны превышать 15 футов. Падения напряжения можно предотвратить, уменьшив длину полосы на каждый блок питания.

В качестве альтернативы, если ваши светодиодные ленты RGB не меняют цвет, это говорит о том, что вы неправильно выровняли полярность при их подключении. Чтобы исправить это, просто переверните полоску и снова подсоедините ее.

Заключительные слова

Вот и все! Светодиодные ленты можно настроить в соответствии с требованиями любой установки, независимо от ее размера.

Поэтому неудивительно, что они быстро становятся самой популярной формой светодиодного освещения.

Если вы все еще не уверены, профессионал может разрезать светодиодные ленты, но если вы последуете моему руководству, я обещаю, что вам нечего бояться.

Вы когда-нибудь пробовали резать светодиодные ленты? Вы предпочитаете паяльник или разъемы? Мне интересно узнать, какое решение более популярно, поэтому оставьте комментарий ниже.

Как резать светодиодные ленты (с изображениями)

Об этой статье

Соавторы:

Электрик и строитель, CN Coterie

Соавтором этой статьи является Ricardo Mitchell.Рикардо Митчелл — генеральный директор CN Coterie, полностью лицензированной и застрахованной строительной компании, сертифицированной Агентством по охране окружающей среды (EPA), расположенной на Манхэттене, штат Нью-Йорк. CN Coterie специализируется на полном ремонте домов, электромонтажных работах, сантехнике, столярных изделиях, столярных изделиях, реставрации мебели, устранении нарушений OATH / ECB (Управление административных разбирательств и слушаний / Комиссия по экологическому контролю) и устранении нарушений DOB (Департамент строительства). Рикардо имеет более 10 лет опыта работы в области электротехники и строительства, а его партнеры имеют более 30 лет соответствующего опыта. Эту статью просмотрели 151 644 раза (а).

Соавторы: 6

Обновлено: 21 октября 2021 г.

Просмотры: 151,644

Резюме статьиX

Режущие светодиодные ленты просто, если вы разрежете их в нужном месте. Всегда разрезайте полосу на линии между двумя наборами медных точек, чтобы ее можно было легко подключить к другой полосе или источнику питания. Измерьте пространство, на котором вы хотите прикрепить полоски, и отрежьте полоску до ближайшей линии разреза между медными точками.Для соединения полос используйте быстроразъемный соединитель. Все, что вам нужно сделать, это потянуть назад небольшую пластиковую планку разъема, снять клейкую подложку с конца полосы, чтобы обнажить медные клеммы, вставить полосу в разъем и снова закрыть пластиковую планку. Дополнительные советы, в том числе о том, как соединить светодиодные ленты с помощью проволоки и припоя, читайте дальше!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 151 644 раза.

Подключение водонепроницаемых светодиодных лент

Водонепроницаемые светодиодные ленты

— это такой универсальный продукт благодаря тому, что их можно легко разрезать по заданным линиям разреза и подключать в любой точке между медными точками на светодиодной полосе, после чего вы можете повторно -водонепроницайте полосу, используя подходящие торцевые заглушки и прочный клей. Следуйте этому руководству для получения инструкций по резке, подключению и повторной гидроизоляции светодиодной ленты.

1.) Паяльные инструменты

Перед тем, как приступить к пайке провода к светодиодной ленте, важно убедиться, что у вас есть подходящие инструменты для вашего паяльного проекта.Мы рекомендуем использовать любой паяльник мощностью 30-60 Вт с регулируемой температурой и способный паять при температуре около 500-650 ° F. Лучше всего использовать более мощный утюг, чтобы вам не приходилось тратить много времени на нагревание стыка, что может повредить компоненты. В то же время слишком горячий утюг может повредить его компоненты. Мы также рекомендуем использовать тонкий припой из канифоли и влажную губку или металлическую подушечку для очистки кончика паяльника.

2.) Инструменты для гидроизоляции

Важно иметь подходящие гидроизоляционные аксессуары для выполняемой вами работы.Мы используем силиконовый герметик RTV 4500 для наружного применения для приклеивания торцевой крышки и прецизионные микроножницы для обрезки силиконового корпуса вашего водонепроницаемого полосового светильника. Водонепроницаемая прозрачная термоусадочная пленка с двойными стенками — дополнительный аксессуар для тяжелых соединений. Вы также можете найти наши заглушки для световых лент здесь.

3.) Резка светодиодной ленты

Всегда используйте острые ножницы для резки водонепроницаемой светодиодной ленты, тупые ножницы могут повредить печатную плату. На каждом водонепроницаемом полосовом светильнике будет отметка между двумя парами медных контактных площадок.После того, как вы найдете эту линию разреза, вы можете отрезать светодиодную ленту до желаемой длины. Обязательно сделайте чистый прямой разрез, не подвергая дополнительную нагрузку на печатную плату, так как это может привести к поломке платы, что сделает эту светодиодную секцию непригодной для использования.

4.) Обрежьте ленту VHB на обратной стороне полосы

Чтобы обеспечить наилучшее уплотнение при наложении заглушки, лучше всего удалить ленту VHB с полосы света. Удаление ленты создаст намного лучшую поверхность склеивания для правильного приклеивания силиконового герметика RTV 4500.

5.) Открытие медных контактных площадок для пайки

Для того, чтобы припаять провод к водонепроницаемой светодиодной полосе, вы должны сначала обрезать силиконовое покрытие, чтобы обнажить медные контактные площадки на светодиодной полосе. Используйте наши прецизионные ножницы или острое лезвие, чтобы отрезать силиконовый корпус, будьте очень осторожны, чтобы не прорезать печатную плату на светодиодной полосе. Мы рекомендуем отрезать только верхнюю половину силикона и оставить нижнюю половину для структурной поддержки.

6.) Лудите многожильный провод 18-22AWG

Когда паяльник достаточно нагреется, залудите многожильный провод 18-22AWG, нанеся небольшое количество припоя непосредственно на многожильный провод. После того, как вы закончите этот шаг, ваш провод должен быть серебристого цвета и больше не выглядеть скрученным.

7.) Лужить медные точки на светодиодной ленте

Следующий шаг — залудить медные точки на водонепроницаемой светодиодной полосе, расплавив небольшое количество припоя непосредственно на медные точки.Убедитесь, что вы нанесли достаточно припоя, чтобы покрыть точки, но не настолько, чтобы припой перекрывал друг друга.

8.) Протяните соединительные провода через отверстия в торцевых крышках

Перед тем, как припаять провод к ленточному фонарю, обязательно просуньте заглушку в отверстия для проводов. Убедитесь, что вы протыкаете провода снаружи крышки внутрь.

9.) Припаяйте провод к световому индикатору

После того, как вы залужили провод и медные контактные площадки светодиодной ленты, вы можете спаять их вместе. Проверьте полярность, затем поместите соответствующий провод прямо над медными точками, а затем быстро расплавьте вместе с помощью паяльника. Обязательно держите достаточно долго, чтобы не образовался холодный припой, но не держите его на ленте достаточно долго, чтобы повредить медные контактные площадки. Чтобы подключить провод к полосе света, потребуется не более нескольких секунд.

10.) Заполните торцевую крышку силиконовым герметиком

После того, как вы правильно соединили провод со светодиодной лентой, вам следует сначала проверить соединение.После тестирования заполните торцевую крышку силиконовым герметиком. Мы рекомендуем использовать силиконовый герметик RTV 4500, но подойдет любой прозрачный силиконовый герметик для наружного применения.

— Клеи, не предназначенные для силикона, не приклеиваются к силиконовому корпусу

11.) Наденьте заглушку и остатки жевательной резинки

Вставьте заглушку на место. У вас должно получиться немного клея по краям крышки, а также заполнить внутреннюю часть корпуса полосовой лампы. Пальцем приклейте комиссуру стыка заглушки излишками герметика.

12.) Проверьте подключение

Наконец, вы всегда должны проверять свои соединения. Подождите, пока герметик полностью схватится, обычно это 24 часа, чтобы обеспечить оптимальную гидроизоляцию. Мы рекомендуем, чтобы полоса свисала вертикально так, чтобы крышка была обращена к земле. Это будет удерживать герметик на месте по направлению к крышке во время схватывания.

13. (Дополнительно) термоусаживаемая торцевая крышка для уплотнения для тяжелых условий эксплуатации

Если вам нравятся вещи с очень прочной стороной, вы можете использовать термоусадочную пленку 1/2 дюйма с двойными стенками в сочетании с большим количеством силиконового герметика для создания вторичного соединения на торцевой крышке.Используйте достаточное количество термоусадки, чтобы покрыть торцевую крышку не менее чем на 1 дюйм с каждой стороны. Вы можете нанести клей непосредственно на полосу света или внутри термоусадки. После этого используйте термоусадочный пистолет, чтобы усадить термоусадочную пленку и стереть любой излишек клея.

— Если ваша термоусадка недостаточно длинная, она оторвет торцевую крышку при усадке

лучше ли пайка, чем разъем для светодиодной ленты?

Гибкая светодиодная лента — удобное решение для линейного освещения.Причина в том, что его можно обрезать для каждой группы SMD (обычно включающей 3 или 6 SMD) по метке ножниц на паяльной площадке. Но другое дело, когда дело касается подключения к проекту. Какие способы подключения? Соединитель для пайки или светодиодной ленты

Ответ кажется очевидным, поскольку мы все согласны с тем, что пайка — самый надежный способ электрического соединения. Но мы также знаем тот факт, что не каждый достаточно квалифицирован, чтобы управлять паяльником, что еще хуже, паяльные площадки светодиодной ленты маленькие, особенно когда это версия RGB, RGBW или даже RGBWW.В коммерческом проекте все усложняется, так как нужно учитывать больше факторов. Это надежность, удобство, обслуживание, кривая обучения, стоимость

.

Разве пайка лучше, чем разъем для светодиодной ленты? Вот наша точка зрения.

Надежность

Есть некоторые критические приложения, в которых не допускается даже временный перерыв. В этих приложениях лучше всего подойдет пайка

1.В помещении с большой разницей температур
Разница температур может привести к расширению и сжатию пластика

2. В среде с сильными кислотами, сильными щелочами или сильными окислителями

Поскольку проводник обычно изготавливается из меди, на которой может образоваться ржавчина

3. В вибрирующем объекте

Если полосовой светильник предназначен для крепления на поверхности, которые часто вибрируют, подумайте о пайке больше, чем о разъеме, потому что теоретически вибрация может ослабить контакт, и пайка будет более стабильной.

Несмотря на вышеупомянутые 3 ситуации, разъем для светодиодной ленты приемлем и работает очень хорошо.

Удобства

Не всегда под рукой может быть паяльник или несколько паяльников в команде для работы одновременно. Обычно мы надеемся, что устройств будет меньше, если мы сможем закончить работу вовремя. По сравнению с паяльными устройствами, разъем для светодиодной ленты намного легче носить с собой и позволяет нескольким людям одновременно подключать разные части

Техническое обслуживание

Возможен дефект светодиодной ленты из-за плохой пайки SMD, плохого рассеивания тепла, дефекта резистора, плохой светодиодной микросхемы и т. Д.В этой ситуации следует произвести замену.

Если подключение осуществляется с помощью разъема, вы можете легко заменить неисправную секцию, просто открыв разъем и вставив новую полосу света.

А вот паяльное соединение нужно будет послать туда опытного электрика, занимающегося паяльником.

Кривая обучения

Научиться паять не так-то просто, если вы не электрик.

Но использовать коннектор так просто, что вам даже не нужно УЧИТЬСЯ.
Не нужно беспокоиться о неправильной полярности, потому что вы можете просто отключить и устранить проблему, не нужно беспокоиться о ожогах (температура рабочего паяльника достигает 300 ℃ / 570 ℉), не нужно беспокоиться о неприятном запахе канифоли .

Стоимость

Коннектор для светодиодной ленты на конечном рынке стоит не более 1 доллара США, а в большинстве случаев — меньше.

Но стоимость пайки выше, потому что она требует паяльника, профессионального электрика, более продолжительного рабочего дня и связана с риском для здоровья.Все эти проблемы требуют денег, чтобы исправить

Заключение

Мы сделали сравнение листинга ниже

Факторы	Пайка	Соединитель для светодиодной ленты
Устойчивость	Высокая	приемлемо
Удобство	Низкое удобство	Высокое удобство
Техническое обслуживание	Жесткий	Легко
Кривая обучения	Трудно выучить	Легко
Стоимость	Высшее	Нижний

Разъемы для светодиодных лент

: альтернатива пайке

Чтобы избежать повреждений и лишних хлопот, любой, кто планирует установить светодиодные ленты, должен сначала узнать, как лучше всего соединять ленты. При плохом подключении свет будет мигать, неожиданно погаснуть или, что еще хуже, не работать вообще. К сожалению, на этом этапе делается много ошибок, но хорошая новость заключается в том, что проблемы с подключением легко исправить или избежать с помощью правильных соединителей.

Соединители для светодиодных лент в этом руководстве помогут вам:

1. Соедините две полосы вместе встык, чтобы получилась большая длина
2. Сделайте промежуток между лампами
3. Подключите провода питания к светодиодной полосе
4. Сделайте небольшие соединения вокруг углов

Соединители для светодиодных лент обеспечивают решение для быстрого подключения, которое позволяет избежать использования паяльника.Если у вас есть паяльник или вы хотите его купить, то мы рекомендуем паять как самый надежный вариант. Фактически, вот краткое руководство по пайке соединений светодиодов.

Хотя пайка очень надежна, она может занять много времени, если у вас много разных соединений. Вот почему беспаечные разъемы для светодиодных лент творит чудеса, позволяя легко выполнять многочисленные соединения. В этом уроке мы рассмотрим, как правильно использовать ленточные соединители в полной мере.

2-контактные и 4-контактные соединители для светодиодных лент

Существует два разных типа подключения для герметичных соединителей EZ Click для светодиодных лент. 2-контактные соединители для светодиодных лент используются для одноцветных лент. Им требуется только двухпортовое соединение, так как им просто нужно одно положительное и одно отрицательное соединение.

4-контактные разъемы идентичны по размеру и форме 2-контактным, но включают 4 контакта, которые совпадают с точками подключения на полосовых индикаторах RGB (с изменением цвета).4-контактные разъемы RGB имеют одну общую положительную линию, а также соединение для каждого из светодиодов красного, зеленого и синего цветов, так что ими можно управлять по отдельности, чтобы получить набор разных цветов.

Существуют 2- и 4-контактные версии следующих разъемов для светодиодных лент:

• Strip-to-Strip: Легко соединяйте полосы встык, чтобы образовать более длинный участок.
• Strip-to-Wire: Подключитесь к вашей полосе и выведите провода из другого конца, чтобы перейти к источнику питания или к другой полосе света, если у вас есть разрыв в вашей светодиодной полосе.Соединители типа «полоса к проводу» продаются с 6-дюймовыми выводами.

Для водонепроницаемых и не водонепроницаемых лент!

Единственный другой вариант для разъемов — это выбрать IP67, если у вас есть водонепроницаемая полоса, или выбрать вариант IP20, если у вас есть полоса IP20. Разъемы IP67 расположены выше, так как они имеют силиконовое покрытие, которое является единственной разницей между ними. Однако они не подойдут, если вы купите не тот разъем, поэтому убедитесь, что разъем соответствует нужной полосе.

Подключение к светодиодной ленте

Разъемы легко подсоединяются к обрезанному концу ленты. Соединитель будет иметь 2-4 острых зубца, торчащих прямо вверх, полоска будет скользить над этими зубцами:

1. Обязательно поднимите прозрачную пластиковую крышку и сдвиньте полосу до упора, она должна находиться под самым нижним прозрачным выступом, как показано на рисунке.
2. Как только он войдет до упора, нажмите на язычок вниз, убедившись, что каждая сторона защелкнулась на месте.
3. После того, как вы щелкнете по ней, зубья должны проткнуть нижнюю часть медных контактных площадок на полосе, обеспечивая прочное соединение. Я поднял выступ здесь, чтобы показать вам, как зубцы протыкают медные точки соединения.

Это должно обеспечить надежное соединение, которое прослужит долго. При сильном натяжении ленты ее, очевидно, вырвут, но в остальном это качественное соединение с вашей полосой! * В качестве дополнительного примечания вам не нужно удалять силикон с водонепроницаемых полосок, некоторые разъемы требуют этого, а щелчки EZ — нет!

Соединительная лента соединителя с проводом

Эти беспаечные разъемы лучше всего подходят для многожильных проводов 20 AWG. Перед подключением зачищать провода не нужно.

1. Обязательно поднимите прозрачную крышку и задвиньте провода как можно глубже. Убедитесь, что вы помечаете свои провода цветом или все они совпадают. Мы используем красный цвет для положительного и черный для отрицательного. Разъемы RGB будут иметь 4 провода, как указывалось ранее.
2. Когда провода будут сидеть над канавками, нажмите колпачком вниз. Со стороны провода лучше всего использовать плоскогубцы, чтобы защелкнуть разъем до упора, это требует некоторого усилия!
3. Если у вас возникли проблемы с перемещением проводов, попробуйте сначала протолкнуть провода в гнезда еще немного, чтобы они не двигались, когда вы пытаетесь защелкнуть колпачок.
4. Теперь у вас есть надежное соединение с проводами, и вы можете провести их к источнику питания или к другому участку полосы!

Вот краткое видео, в котором используются два описанных выше процесса для подключения светодиодной ленты к источнику питания без пайки!

Соединение светодиодной ленты с лентой

У вас есть две более короткие полоски, которые вы хотите связать вместе, чтобы получилась более длинная полоска? Пока вы остаетесь в пределах максимальных ограничений пробега (32,8 фута для высокой плотности и 16,4 фута. для стандартной плотности), вы легко можете сделать это с помощью соединителя «одна полоска на полоску»!

Увеличьте разрыв в вашем приложении

Допустим, мы делаем проект кухни под шкафом, и вы хотите перекрыть зазор там, где находится ваша плита или раковина. Для этого все, что вам нужно, — это два соединителя «лента-провод» и достаточно многожильного провода 20-го калибра, чтобы заполнить зазор. Вы поместите соединитель на конец каждой соединяемой полосы, а затем вставите провода в канавки, как показано выше.

Угловые соединители для светодиодных лент

Это можно сделать точно так же, как описано выше, но обычно очень маленькими участками, так как цель состоит в том, чтобы повернуть острый угол под углом, при котором гибкие полоски не могли изгибаться сами. Все, что вам нужно, — это два разъема типа «лента на провод» и достаточно провода, чтобы повернуть за угол.

EZ ClickTight Connector Советы и устранение неисправностей

1. Если полоска мерцает или она не загорается, вероятно, проблема с подключением. Убедитесь, что зубцы протыкают полоски, а проволока вдавлена ​​в канавки.
2. Другая распространенная проблема — перепутывание проводов. Полярность имеет значение, поэтому убедитесь, что все ваши провода идут к аналогичным дорожкам на полосе! (от положительного к положительному, от отрицательного к отрицательному)
3. Убедитесь, что вы используете совместимые полосы, они работают с нашими гибкими светодиодными полосами на 12 В. Они также будут работать с другими 10-миллиметровыми гибкими светодиодными лентами, и для работы потребуется многожильный провод 20 калибра. Если вы используете эти детали, все будет в порядке.
4. Если вам нужно герметизировать соединения из-за того, что вы находитесь во влажной зоне, я бы рекомендовал нанести термоусадку на весь разъем. Мы используем термоусадку ½ дюйма, чтобы сделать это здесь, и это работает.

С этим вы должны быть готовы заняться любой комбинацией соединений «зачистка — зачистка» или «зачистка — провод». Если вам нужно быстро освежить в памяти светодиодные ленты и способы их подключения и питания, посмотрите здесь . .. если не хотите, проверьте разъемы, щелкнув изображение ниже!

Можно ли разрезать светодиодные ленты? Делаем правильно без повреждений |

Можно ли разрезать светодиодные ленты? Ответ положительный, но перед резкой светодиодных лент следует учесть несколько моментов.

Светодиодные ленты поставляются в очень длинных барабанах. Их можно урезать, если они слишком длинные для установки. В большинстве случаев они все равно будут работать, если вы их правильно подрежете.

Профессионал может разрезать светодиодные ленты, но если вы будете следовать этому руководству, вы получите ответы о том, как это сделать быстро и безопасно.

Можно ли резать светодиодные фонари и, особенно, светодиодные ленты?

Светодиодные ленты по-прежнему будут работать, если их разрезать. Можно разрезать светодиодную ленту, если вы следуете линиям, которые показывают, где она должна быть разрезана.Вы никогда не должны вырезать еще одну точку на полосе, потому что тогда все огни на этой цепи погаснут.

Если вы хотите осветить кухонный шкаф или лестницу, нарезка светодиодных лент станет простым решением.

Светодиодные ленты

нравятся своей универсальностью. Это серия светодиодных излучателей, установленных на узкой гибкой печатной плате.

Резать по прямой — это просто, правда? Вы можете быть удивлены, узнав, что на самом деле это не так, и многие люди делают ошибки, когда делают это.Чтобы помочь вам и сохранить ваши фонари в хорошем состоянии, вот простое руководство о том, как разрезать светодиодные ленты (или повторно соединить две отдельные части).

LED фонари не все одинаковые. Они могут быть разных цветов, гибкие или жесткие, некоторые из них водонепроницаемы, а некоторые светодиодные ленты предназначены для использования во влажных условиях.

Их объединяет то, что их можно обрезать по размеру, как вам нужно.

Узнайте, как разрезать светодиодные ленты и что делать, если они не подходят.

Как резать светодиодные ленты

В некоторых местах светодиодная лента будет иметь прямую или пунктирную черную линию.

Цепи в этих местах замкнуты, поэтому можно безопасно разрезать светодиоды без каких-либо повреждений.

Что такое линия отреза?

Линии резки на каждой светодиодной ленте будут разными. Общее правило — линии разреза будут через каждые 3 светодиода. Если на метр приходится 30 светодиодов, линия реза обычно проходит через каждые 10 см.

Если вы режете леску, с обеих сторон должны быть медные паяльные площадки.Эти подушечки будут выглядеть одинаково друг на друга. Вы можете использовать их, чтобы определить, нашли ли вы правильную линию.

Итак, если вы нашли две медные точки, значит, вы нашли линии разреза, и это место, где вы должны разрезать.

«Точки разреза» четко обозначены , обозначены прямой линией

Будет ли светодиодная лента работать, если разрезать ее пополам?

Да, обе стороны светодиодной ленты будут работать после того, как вы их разрежете. Это потому, что точка остановки цепи — это место, где можно безопасно разрезать, не повредив ее.

Каждая секция представляет собой цепь. Вы можете разрезать его в той точке, где хотите, но убедитесь, что разрез находится в точке разреза.

Это хорошие новости. Вы больше не создаете записки, но можете повторно использовать вторую полосу.

Как безопасно разрезать ленту света

Светодиодные фонари

можно настроить так, чтобы они были нужной длины. Вот пошаговое руководство, как это сделать:

Проверьте фары перед резкой

Вам следует начать с проверки ваших фонарей.Это можно сделать, проверив, что они работают. Это важно. Если вы разрежете или припаяете провода, ваша гарантия аннулируется, и вы не получите возмещение, если в дальнейшем что-то пойдет не так.

Длина вашей светодиодной ленты

Далее вам нужно будет решить, какой длины должна быть ваша светодиодная лампа. Для этого измерьте, куда вы хотите направить свет, а затем сделайте это измерение точным.

Когда вы закончите измерения, выберите линию разреза на светодиодной ленте, которая ближе всего к тому месту, где вы хотите, чтобы она была.

Чем резать ленточные фары?

Для резки светодиодных фонарей можно использовать ножницы или ремесленный нож (нож Стэнли).

Режьте точно по линии разреза острым ножом или ножницами. Не торопитесь и помните, что светодиодные ленты предназначены для резки, поэтому вы не испытаете шока.

Используйте острый нож или ножницы, чтобы разрезать светодиодную ленту. Он предназначен для резки, поэтому вы не испытаете шока.

Вам нужно определиться, как вы собираетесь соединять светодиодную ленту с источником питания.У большинства людей есть заранее установленная розетка, но если вы отрежете светодиодную ленту, вам понадобится новая.

Вы можете припаять новую розетку к планке или использовать штекер питания планки.

Можете ли вы снова прикрепить светодиодную ленту, разрезанную пополам?

Что произойдет, если отрезать полоску слишком коротко?

Можно повторно соединить две части, но мы вернемся к этому позже. Есть много вещей, которые вы можете сделать, чтобы снова соединить две части светодиодных лент.

Самый простой способ — это использовать коннектор для соединения ваших полосок.Соединители легко доступны в розничной торговле, и они бывают разных форм, а именно прямоугольные, тройники, а также доступны готовые наборы со всем, что вам нужно.

Как повторно подключить отрезные ленточные светильники?

Соединители для лент — самый простой способ соединения лент. Сначала вам нужно срезать прозрачный пластик на медных пластинах ножом.

Затем просто вставьте полоску в разъем, убедившись, что они совпадают.

Пайка светодиодных лент вместе

Второй способ соединения ленты — использовать припой.Паяльник используется и старые провода. Вы расплавляете припой, образуя небольшую лужу, и убедитесь, что вы выровняли полярность.

Черный провод должен совпадать с отрицательной линией, а красный провод должен совпадать с положительной меткой.

Чтобы зачистить провод, используйте приспособления для зачистки проводов. Снимите примерно полдюйма оболочки. Скрутите конец провода, чтобы соединить все потертые концы, и прикрепите его к лужице для припоя.

Проверка освещения

После подключения включите фонари в источник питания и убедитесь, что они работают.

Я разрезал светодиодную ленту, но она не работает. Что я должен делать?

Что делать, если вы разрезали светодиодную ленту, и она не работает.

Прежде всего, не паникуйте. Полоска, скорее всего, все еще в порядке. Нам просто нужно определить проблему и почему нет электрического сигнала.

Если ваши фонари не горят, проверьте, подключены ли они к розетке и включены ли они.

Настройка длины светодиодных лент может показаться легкой и несложной. Но можно сделать некоторые ошибки, которые могут помешать им работать.

Если вы ошиблись, проверьте, спроектированы ли ваши фонари таким образом, чтобы их можно было разрезать.

Светодиод разрезан?

Если ваши светодиоды не работают после резки, проверьте, не были ли они предназначены для резки. Если они не были созданы для резки, но вы все равно их режете, значит, ущерб нанесен. В этих светильниках цепь проходит через них полностью, поэтому их резка приведет к необратимым повреждениям.

Если ваша полоса предназначена для резки, вам необходимо убедиться, что вы разрезали ее в нужном месте.

Наружная линия пропила

Обрезка за пределами линии резки приведет к повреждению цепи. Таким образом, вы должны сократить до ближайшей линии разреза и убедитесь, что разрезаете вместе с линией.

Проблемы со сборкой ленточных светильников вместе

Есть и другие проблемы, которые вы заметите, но они не связаны с разрезом. Они больше о том, как вы собираете кусочки вместе.

Различная яркость на каждом конце

Если ваша светодиодная лента работает, но имеет разную яркость на каждом конце, это означает, что напряжение, проходящее через нее, упало.

Если светодиодная лента на 12 В, она не должна заходить более чем на 10 футов. Если это 24 В, то оно не может быть больше 15 футов. Это предотвратит падение напряжения и обеспечит достаточное количество на каждой полосе.

Светодиодная лента RGB не работает

Полоса не меняет цвета, когда должна. Это происходит из-за того, что вы неправильно подключили провода. Чтобы исправить это, просто переключите соединение и снова подключите его, чтобы убедиться, что вы правильно выровняли полярность.

Заключение

Можно ли отрезать и соединить светодиодные ленты? Да, конечно!

Резка светодиодных лент — это несложный проект, который можно выполнить с минимальными усилиями. Используя подходящие инструменты (ножницы, нож, клей) и следуя этим рекомендациям, вы сможете обрезать светодиодные ленты до нужного размера в кратчайшие сроки!

Похожие сообщения

Как отрезать светодиодные ленты, подключить и повторно подключить по длине

Светодиодные ленты обычно используются для декоративного акцентного освещения в доме, наружных архитектурных зданиях и ландшафтном освещении.

У многих пользователей возникают вопросы о том, как разрезать светодиодные ленты и как их соединять / соединять или повторно подключать до нужной длины, поэтому сегодня я хотел бы поделиться своими знаниями об этом продукте, надеюсь, эта статья полезно для вас.

Прежде чем мы перейдем к этому пункту, я хотел бы задать вам один вопрос: какой тип светодиодной ленты вам нужен или как выбрать светодиодную ленту?

На рынке есть два типа светодиодных лент: одна — версия с низким напряжением 12 В, 24 В постоянного тока, а другая — версия с напряжением 120 В переменного тока.

Как выбрать между постоянным и переменным напряжением?

Таким образом, если это небольшой проект по декоративному освещению, например, в нижнем шкафу, книжной полке или задней подсветке кухни без слишком долгой работы, лучше использовать 12 или 24 вольт.

Тем не менее, большой проект, такой как уличное освещение палубы, освещение тропы, освещение бухты, освещение поручней или рабочее освещение, светодиодное освещение 120 В — лучший выбор.

Для светодиодных лент с низким напряжением требуется адаптер, который необходим для передачи переменного тока 120 В переменного тока на постоянный ток 12 В или 24 постоянного тока, а максимальная мощность нагрузки не может превышать поддерживаемую адаптером мощность, необходимо рассчитать общую мощность ленты свет и купите соответствующий ватт адаптера.

например если общая мощность светодиодной ленты составляет 5 м x 9,6 Вт / м = 48 Вт, вам необходимо сэкономить не менее 20% запаса мощности, то есть 9,6 Вт (= 48 Вт * 20%), тогда вам необходимо купить 58 Вт (57,6 Вт = 48 Вт + 9,6 Вт) или выше.

Обычно рабочая длина светодиодных лент довольно ограничена (1-10 м), самая длинная всего 32,8 фута (10 м), 5 м в рулоне обычно встречаются на рынке, потому что дальше светодиоды от источника питания, более низкий электрический ток в системе, если ток слишком низкий, светодиод не может загореться.

Ниже приведено физическое математическое уравнение, вы можете полностью понять, что я имею в виду.

U = I (R1 + R2 + …… .. + Rn), I = U / (R1 + R2 +… .. + Rn)

Поэтому люди часто устанавливают его параллельно и, следовательно, требуют большого количества разъемов.

Как отрезать светодиодную ленту на 12 В или 24 В? а это безопасно?

Да, разрезать полосу вполне безопасно, так как 12В 24В — это линия низкого напряжения, не представляющая опасности для человека.

Для светодиодных лент на 12 В он позволяет разрезать каждые 3 светодиода, а 24 В для каждых 6 светодиодов, что считается «функциональной единицей» в светодиодных лентах.

Как видите, на полосе отмечено много точек разреза, вы можете острыми ножницами отрезать светодиодную ленту по заданным линиям разреза или метке разреза.

А на конце каждого функционального блока есть медные точки, которые позволяют припаять внешние провода к линиям питания или управления.

Если вы режете неправильно, просто поврежденный функциональный блок не работает, он не влияет на другие блоки, так что не пугайтесь.

Шаг 1: Измерьте необходимую длину и найдите ближайшую линию отреза до желаемой длины.

Шаг 2: Используйте ножницы, чтобы разрезать светодиодные ленты непосредственно

Как разрезать светодиодные ленты 110 В 120 Вт?

Некоторые высоковольтные светодиодные ленты на 120 В на рынке не режутся, поэтому перед покупкой необходимо проконсультироваться с продавцом.

Если светодиодные ленты можно разрезать, вам нужно найти прозрачный зазор и с помощью острых ножниц отрезать его в соответствии с вашими требованиями к длине. Как правило, световые полосы высокого напряжения можно разрезать через каждые 1 метр.

Во-вторых, нам нужно выяснить, нужна ли вам водонепроницаемая светодиодная лента со степенью защиты IP65 или неводонепроницаемая версия.

Водонепроницаемые светодиодные ленты покрыты силиконовой смолой, которая защищает светодиодные компоненты от пыли, воды или влаги. Если на гибкую светодиодную ленту попадает вода, например, в ванной комнате, на кухне или за пределами рабочего пространства, непременно стоит взять водонепроницаемую версию, хотя это немного дорого.

В-третьих, какой цвет света вы предпочитаете? Смесь RGB, одноцветная, например красный, синий, зеленый, желтый или белый (включая теплый белый, нейтральный белый и холодный белый от 3000K до 6000K)?

Многоцветный RGB — лучший вариант, если вы хотите большего сочетания цветов и цветовых эффектов, но не забудьте использовать 3-канальный контроллер.

В-четвертых, вам нужно иметь представление о том, сколько люмен выводится для вашего проекта украшения DIY.

И это часто рассчитывается как количество люмен на метр, которое определяется количеством светодиодов на метр. например Светодиодные ленты высокой плотности имеют больше светодиодных чипов в каждой установленной области, если высокая плотность составляет 3 светодиода на каждые 2 дюйма, стандартная плотность — 3 светодиода на каждые 4 дюйма, обычно 60 светодиодов / метр для светодиодной ленты высокой плотности, тогда как 30 светодиодов / метр для светодиодов стандартной плотности полоски.

Поэтому, если вам требуется высокий световой поток, выбирайте светодиодные ленты высокой плотности.

Ниже приводится руководство по выходному световому потоку для различных применений.

Акцентное освещение 300-900 лм / м <под подсветкой шкафа （500-1000 лм / м） <рабочее освещение (1000-1300 лм / м) <освещение бухты спальни (600-1500 лм / м)

Как установить светодиоды 12 В 24 В полоса света ?

Обычно на основе световых полос имеется клейкая лента 3M, после того, как вы отклеите ее, ее можно наклеить и закрепить на любой гладкой плоской поверхности, такой как дерево, сталь под шкафами, книжными полками и т. Д.

Шаг 1: очистите поверхность рабочего пространства, дайте ей высохнуть и переходите к следующему шагу.

Если на поверхности есть пыль или точки, их необходимо очистить, используя коврик, и высушить перед тем, как двигаться дальше.

Шаг 2: распакуйте и разверните светодиодные ленты, отрежьте световую полосу до отрезков, которые вы измерили по отметке для резки.

Шаг 3: снимите липкую ленту и приклейте к поверхности, обязательно с силой надавите рукой, чтобы выдавить пузырьки воздуха.
