КАКИЕ СВАИ ЛУЧШЕ: Ж/Б СВАИ ИЛИ ВИНТОВЫЕ

КАКИЕ СВАИ ЛУЧШЕ: Ж/Б СВАИ ИЛИ ВИНТОВЫЕ

Современные технологии свайного фундамента позволяют возводить здания быстро, при этом прочность конструкции от этого не страдает. Но многих волнует вопрос, какие сваи лучше выбрать для основания конкретного объекта: железобетонные или винтовые. Каждый вид имеет свои преимущества, но железобетонные конструкции заведомо прочнее и выдерживают колоссальные нагрузки.

КАКИЕ СВАИ ЛУЧШЕ?

Технология постройки зданий на свайном фундаменте зародилась еще в Древнем Риме. Заострённые с одного конца деревья вбивали в землю. В средние века, способ широко распространился в странах Европы, Нового Света. Сегодня для этого используют металлические трубы. На нижний конец приваривают железный винт, который упрощает и ускоряет продвижение вглубь, повышает устойчивость.

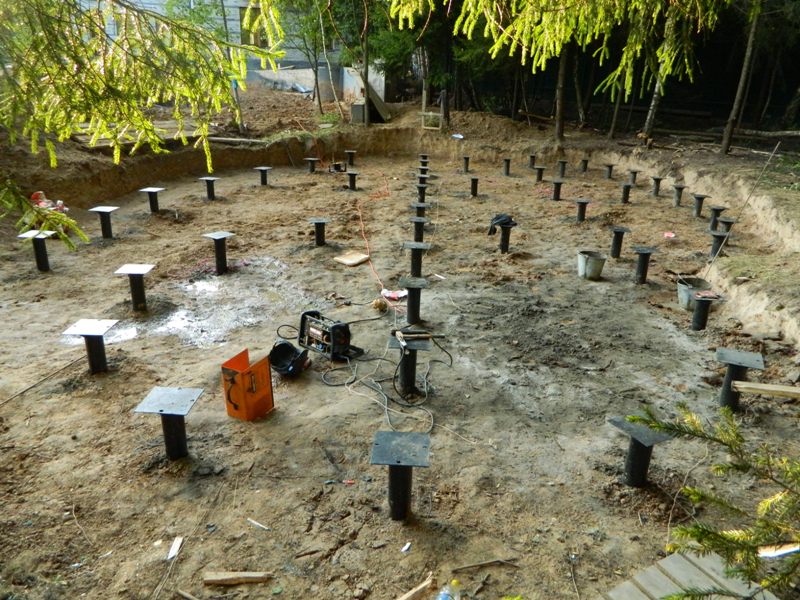

ВИНТОВОЙ ФУНДАМЕНТ

Винтовые сваи представляют собой стальные трубы с толщиной стенки от 4 мм. Всё, что тоньше — брак. Острый конус с лопастями и особая форма позволяет ввинчиваться в любой вид почвы, помимо скалистого грунта. Лопасти необходимы, чтобы упростить сверление, в процессе которого уплотняются слои почвы. Дополнительная фиксация таким сваям не нужна, ведь никаких пустот не образуется при их установке. Такие основания при соблюдении технологий очень прочны. Но важными этапами производства и монтажа являются обработка свай специальными составами и бетонирование. Это нужно для исключения коррозии стали.
К плюсам применения винтовых свай можно отнести:

• простоту монтажа с помощью рычага лома или отрезка трубы – достаточно помощи пары товарищей;
• низкую стоимость по сравнению со всеми разновидностями свай;
• большой срок службы – не меньше 100 лет;
• скорость монтажа – винтовые сваи устанавливаются очень быстро, всего за несколько дней;
• возможность возведения каркаса дома без промедления, так как грунт при ввинчивании свай без пустот не даёт усадки;
• всесезонность работ – такие сваи можно возводить в любое время года.

ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ СВАИ

Выбирая винтовые или забивные сваи, сразу отметим более монументальную технологию основания железобетонного свайного поля с помощью спецтехники. Жб сваи – это полноценная надёжная опора, в сечении которой чаще всего бывает квадрат, а низ изготовлен в виде конуса. Забивается свая специализированными установками, входя в любой грунт, кроме скалистого, словно гвоздь. Поверхностный слой почвы не разрушается, поэтому такие работы проходят чисто на территории любого размера, что избавляет от необходимости затрат на вывоз слоёв почвы и грунта. Одна ж/б свая способна выдержать до 10 тонн веса, она отличается огромной прочностью и выносливостью.

Плюсы железобетонных свай:

• огромная несущая способность – куда выше чем у винтовых свай, ведь всего один железобетонный «стержень» выдерживает около 10 тонн веса;
• строения на железобетонных сваях могут надёжно стоять не меньше 150 лет;
• конструкция железобетонных свай дешевле по цене в три раза, чем заливка монолитного фундамента;
• быстрое возведение свайного поля – при небольшой площади участка можно справиться всего за один день;
• возможность применения абсолютно на разных типах грунта и на географически неровных рельефах;
• время года возведения жб свайного фундамента не имеет существенного значения;
• ж/б сваи не боятся коррозии;
• стержень забивается на огромную глубину ниже уровня промерзания грунта, что обуславливает особую устойчивость конструкции.

У технологии есть и свои минусы. Подробно и наглядно о них в сюжете:

Можно сказать, что и винтовые, и железобетонные сваи являются надёжным и современным основанием для здания. Но отвечая на вопрос, какие сваи лучше винтовые или забивные выбрать, многие инженеры склоняются в сторону второго варианта. Пусть жб сваи и дороже, зато они обеспечивают большую несущую способность. На их основе можно возводить не только заборы, бани, компактные деревянные коттеджи, но и каменные строения, многоэтажные дома и даже большие промышленные объекты.

Важную роль играет защищенность от коррозии. В отличие от винтовых, забивные аналоги лучше выдерживают влияние агрессивной окружающей среды. Бетону более 100 лет не грозит деформация, сколько бы замерзаний и размораживаний не происходило, каким бы влажным или кислым не был грунт. Обращайте внимание при покупке, чтобы нигде не торчал арматурный каркас. Грамотное производство с соблюдением технологий изготавливает опоры с использованием специальных креплений-звездочек, создающие оптимальный зазор от края формы для каркаса.

НАДЁЖНЫЙ СВАЙНЫЙ ФУНДАМЕНТ В МОСКОВСКОЙ ОБЛАСТИ

Компания Эндбери производит железобетонные сваи, идеально подходящие к каждому конкретному объекту. Здесь вам обеспечено лучшее качество свай и их полный монтаж под ключ всего за день работы. Фирма осуществляет доставку свай и техники на участок, а установка свайного поля происходит строго по технологиям. Компания имеет множество положительных отзывов от обладателей загородных домов и владельцев промышленных объектов в Москве и Подмосковье.

Свайный фундамент — какие сваи лучше винтовые или буронабивные

Начальным этапом любого строительства выступает закладка фундамента. Его разновидность, качество, скорость и цена зависят от качества грунта, возможностей заказчика и применяемой технологии. Если речь идет о слабой почве (пучнистой, болотистой, влажной или мягкой) рекомендуется возводить свайный фундамент. Его особенность заключается в погружении на заданную глубину свай и их фиксацию, за счет чего обеспечивается максимально прочное основание под любое строение.

Такой фундамент очень выгоден при строительстве в условиях сложного рельефа, многоуровнего, со значительным перепадом высоты или при большом количестве грунтовых вод. В зависимости от особенностей строительства выбирается соответствующий тип свай – буронабивной или винтовой. Какие выбрать — буронабивные или винтовые сваи, что лучше и что еще влияет на выбор, в нашей статье.

Выбирая, какие сваи лучше — винтовые или буронабивные, необходимо учитывать особенности конкретного грунта. Это зависит от следующих факторов:

• тип почвы;
• функциональное предназначение сооружения;
• какой материал будет использоваться при строительстве (дерево, кирпич, ЖБИ и т.д.).

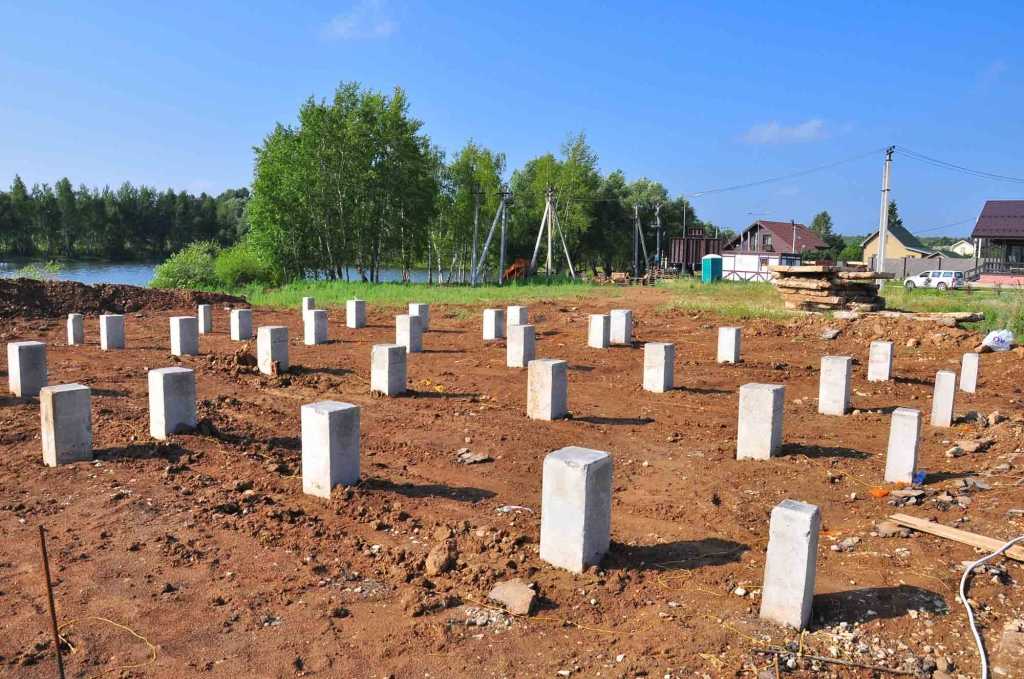

Буронабивные

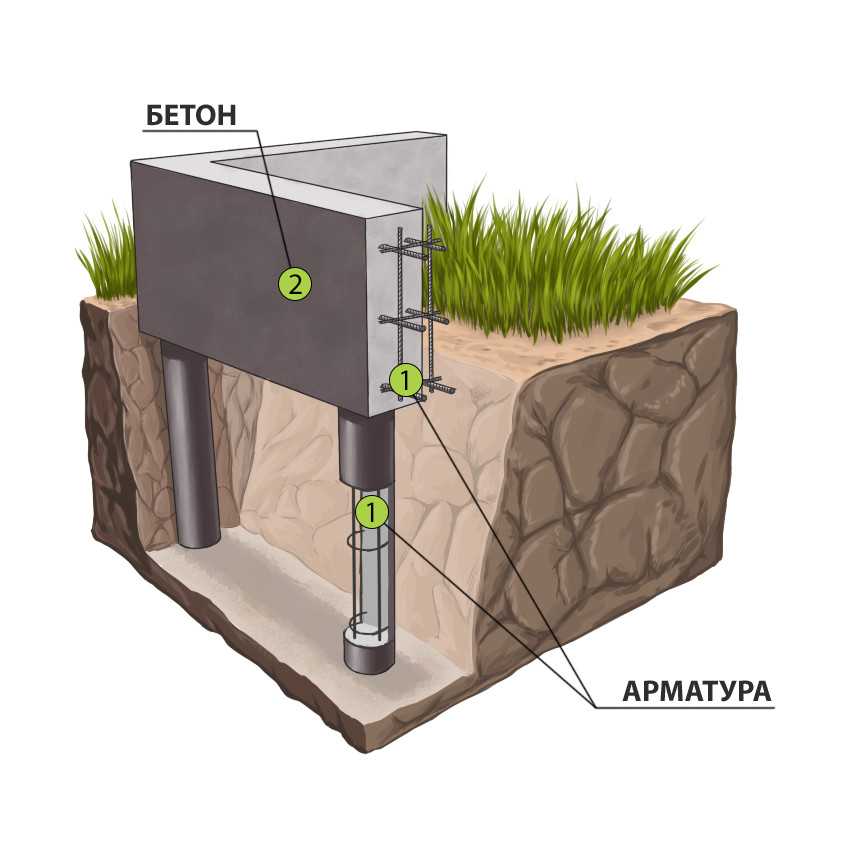

Монолитная железобетонная конструкция, которая возводится уже непосредственно на том месте, где будет строительство. По аналогии с винтовыми, буронабивные устанавливаются по периметру и под всем пятном здания для обеспечения оптимальной устойчивости. Предельно допустимое расстояние не должно превышать 2500 см от любой точки.

Способ возведения

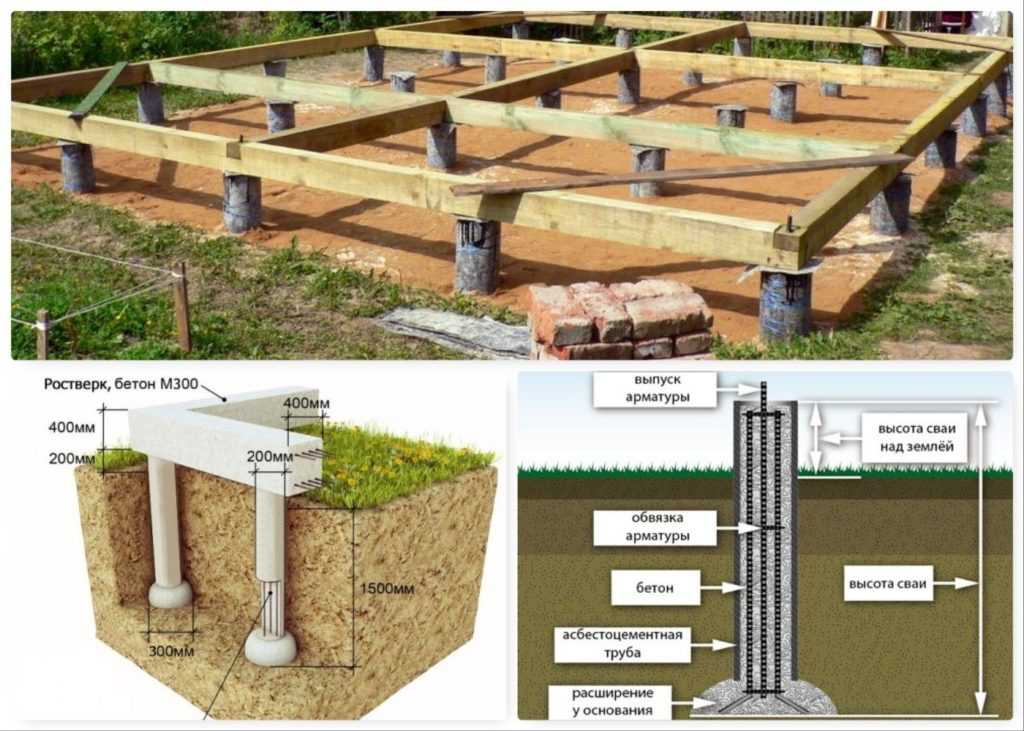

Бурильной установкой высверливаются отверстия в определенных местах на глубину ниже промерзания грунта. Далее в ямы закладываются трубы, поверх которых надевается сварной каркас из арматуры. Во избежание утечки бетонного «молока» необходимо одновременно с трубой помещать в скважину мешки из спаянного полиэтилена. И только после всего этого в скважину заливается готовый бетонный раствор.

Для справки! Для приготовления смеси рекомендуется использовать бетон марки М200. В качестве наполнителя выступают щебень, гравий или гранит.

Важно! Заливать бетон в ямы под сваи необходимо с минимальным перерывом, чтобы не допустить образования холодных швов.

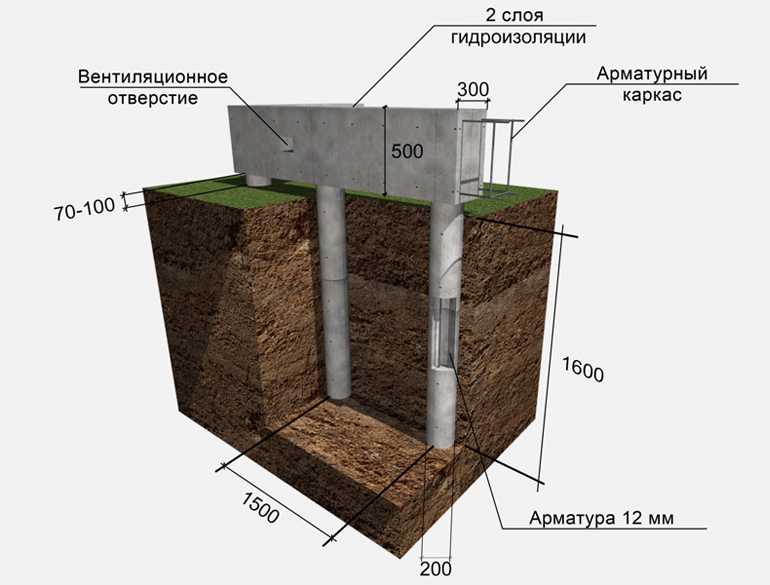

Верхней частью любого фундамента из свай является ростверк. Он необходим для того, чтобы нагрузка строения равномерно распределялась по основанию. Лучше всего делать ростверк монолитным, для чего необходимо сделать опалубку, усилить ее арматурой и залить бетонной смесью на основе М200.

Важно! Для того, чтобы исключить повреждения фундамента от грунтового вспучивания необходимо предусмотреть зазор между собственно грунтом и ростверком.

Буронабивные считаются более крепким основанием, которое в состоянии выдержать более трех этажей кирпичного строения, но при этом для его обустройства необходим плотный устойчивый грунт, где не допустима даже незначительная подвижность.

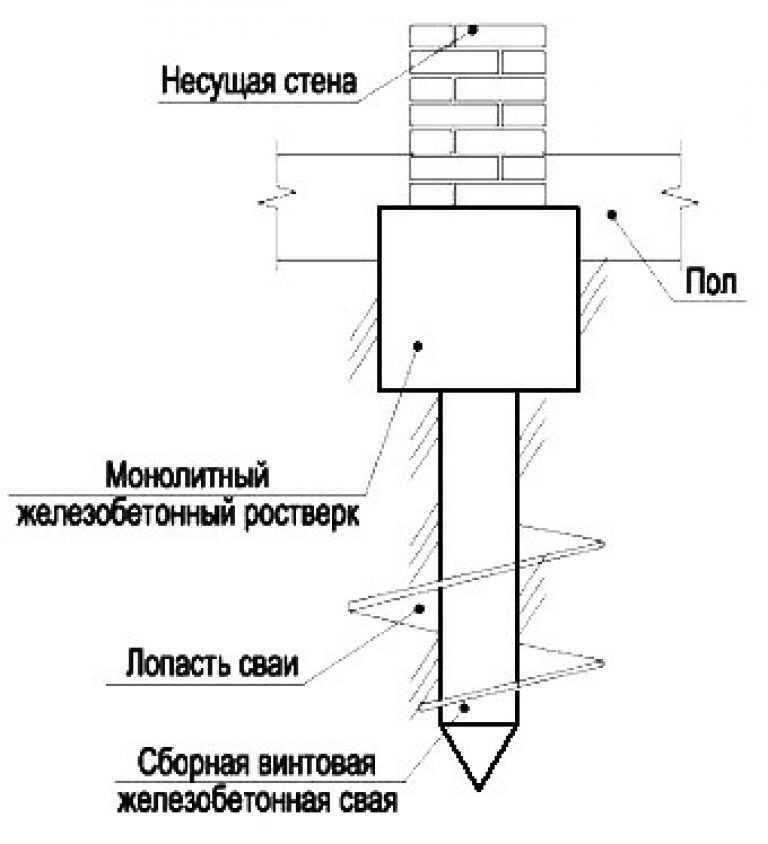

Винтовые

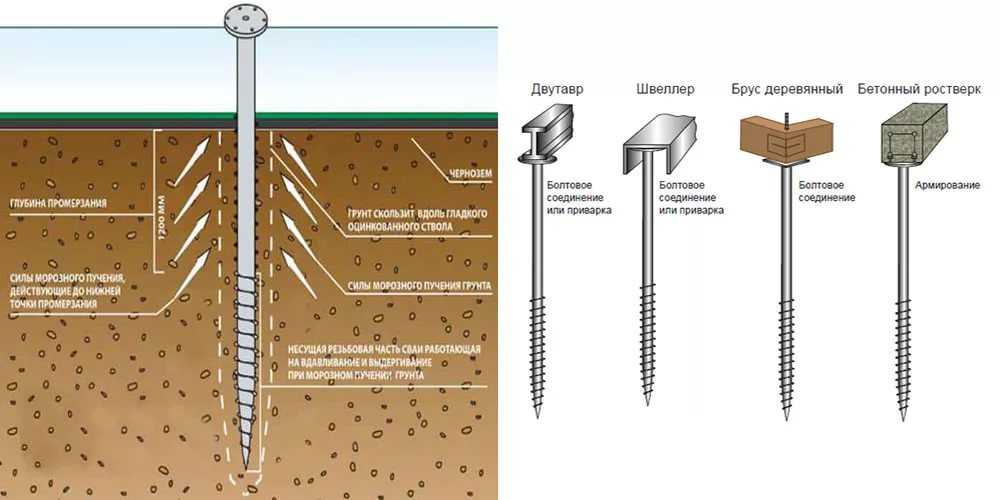

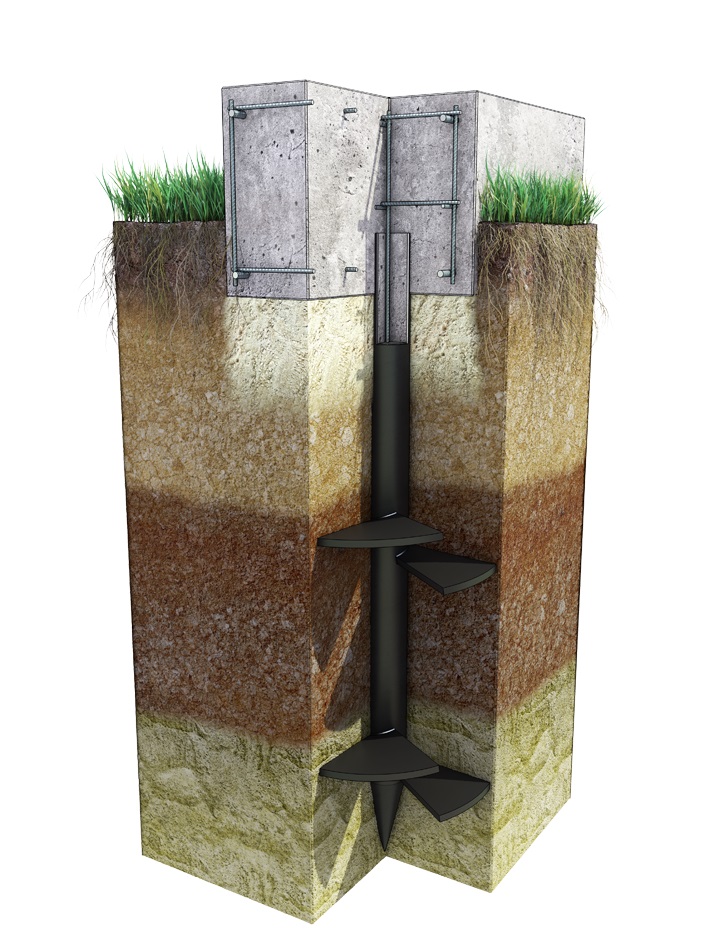

Это металлические трубы с винтообразным концом и наращенными лопастями, которые ввинчиваются ниже уровня промерзания грунта. Лопасти необходимы не только для дополнительной утрамбовки почвы по мере вкручивания, но и распределения нагрузки по площади наконечника.

Мнения о том, можно ли использовать подобные трубы для обустройства основания под капитальные строения разделились. Одни утверждают, что под кирпичные или каменные дома можно использовать исключительно монолитную базу, тогда как другие доказывают, что есть купить винтовые сваи заводского качества,  то можно строить из любых материалов.

Для того, чтобы дом не «повело» при закладке свайного основания необходимо соблюдать следующие условия:

• использовать исключительно заводские изделия с гарантией производителя;
• использовать только новые трубы при условии самостоятельной обработки антикоррозийным составом;
• завинчивать строго по технологии;
• не вывинчивать в случае просчета;
• не выкапывать заранее яму – насадка именно вкручивается в землю.

Гарантией длительной эксплуатации является бетонирование труб после установки, для чего используется полое основание. С одной стороны, бетон выступает дополнительным усиливающим элементом, с другой – препятствует появлению коррозийных очагов.

Учитывая то, что с внешней стороны труба постоянно взаимодействует с почвой, блуждающими токами и грунтовыми водами, необходимо использовать несколько этапов защиты. В среднем срок эксплуатации составляет 50-75 лет, что значительно меньше, чем у буронабивного, именно благодаря его бетонному кожуху, защищающему трубы. При этом закладывать такое основание, несомненно, проще, дешевле и быстрее – для возведения 100-150 кв.м. потребуется всего 2 человека и 1 единица спецтранспорта.

Заключение

Если вы планируете строить дом и еще не решили, какие использовать — буронабивные или винтовые сваи, что лучше, имейте в виду, что более долговечным основанием является, безусловно, буронабивной. Он не ржавеет, не разрушается в процессе эксплуатации, не вступает в реакцию с активными и агрессивными средами. Но если у вас крепкий грунт, стоит, все же, остановится на винтовом. Важно при этом правильно определить расчетную нагрузку. А о том, как правильно рассчитать на примере конкретного дома, вы узнаете по этой ссылке.

Какие сваи лучше. Выбираем лучшие сваи для разного типа строений – от сарая до просторного дома

ГлавнаяРазноеКакие сваи лучше

Свайный фундамент — какие сваи лучше винтовые или буронабивные

Начальным этапом любого строительства выступает закладка фундамента. Его разновидность, качество, скорость и цена зависят от качества грунта, возможностей заказчика и применяемой технологии. Если речь идет о слабой почве (пучнистой, болотистой, влажной или мягкой) рекомендуется возводить свайный фундамент. Его особенность заключается в погружении на заданную глубину свай и их фиксацию, за счет чего обеспечивается максимально прочное основание под любое строение.

Такой фундамент очень выгоден при строительстве в условиях сложного рельефа, многоуровнего, со значительным перепадом высоты или при большом количестве грунтовых вод. В зависимости от особенностей строительства выбирается соответствующий тип свай – буронабивной или винтовой. Какие выбрать — буронабивные или винтовые сваи, что лучше и что еще влияет на выбор, в нашей статье.

Разновидности свайных оснований

Выбирая, какие сваи лучше — винтовые или буронабивные, необходимо учитывать особенности конкретного грунта. Это зависит от следующих факторов:

• тип почвы;
• функциональное предназначение сооружения;
• какой материал будет использоваться при строительстве (дерево, кирпич, ЖБИ и т. д.).

Буронабивные

Монолитная железобетонная конструкция, которая возводится уже непосредственно на том месте, где будет строительство. По аналогии с винтовыми, буронабивные устанавливаются по периметру и под всем пятном здания для обеспечения оптимальной устойчивости. Предельно допустимое расстояние не должно превышать 2500 см от любой точки.

Способ возведения

Бурильной установкой высверливаются отверстия в определенных местах на глубину ниже промерзания грунта. Далее в ямы закладываются трубы, поверх которых надевается сварной каркас из арматуры. Во избежание утечки бетонного «молока» необходимо одновременно с трубой помещать в скважину мешки из спаянного полиэтилена. И только после всего этого в скважину заливается готовый бетонный раствор.

Для справки! Для приготовления смеси рекомендуется использовать бетон марки М200. В качестве наполнителя выступают щебень, гравий или гранит.

Важно! Заливать бетон в ямы под сваи необходимо с минимальным перерывом, чтобы не допустить образования холодных швов.

Верхней частью любого фундамента из свай является ростверк. Он необходим для того, чтобы нагрузка строения равномерно распределялась по основанию. Лучше всего делать ростверк монолитным, для чего необходимо сделать опалубку, усилить ее арматурой и залить бетонной смесью на основе М200.

Важно! Для того, чтобы исключить повреждения фундамента от грунтового вспучивания необходимо предусмотреть зазор между собственно грунтом и ростверком.

Буронабивные считаются более крепким основанием, которое в состоянии выдержать более трех этажей кирпичного строения, но при этом для его обустройства необходим плотный устойчивый грунт, где не допустима даже незначительная подвижность.

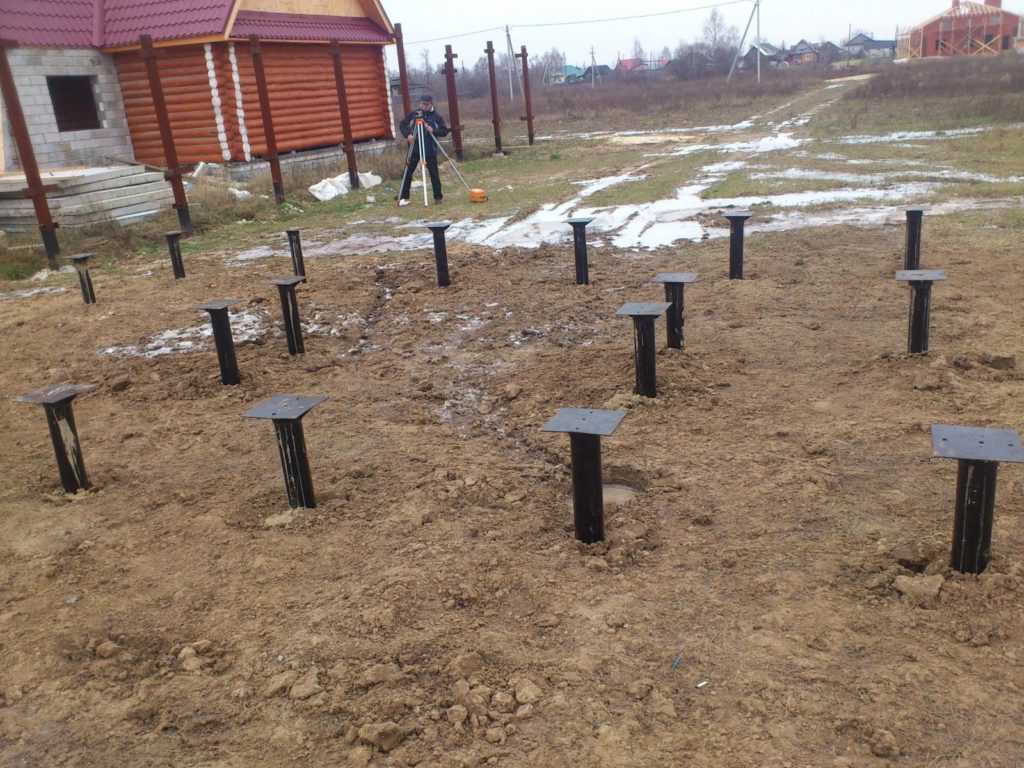

Винтовые

Это металлические трубы с винтообразным концом и наращенными лопастями, которые ввинчиваются ниже уровня промерзания грунта. Лопасти необходимы не только для дополнительной утрамбовки почвы по мере вкручивания, но и распределения нагрузки по площади наконечника.

Мнения о том, можно ли использовать подобные трубы для обустройства основания под капитальные строения разделились. Одни утверждают, что под кирпичные или каменные дома можно использовать исключительно монолитную базу, тогда как другие доказывают, что есть купить винтовые сваи заводского качества,  то можно строить из любых материалов.

Для того, чтобы дом не «повело» при закладке свайного основания необходимо соблюдать следующие условия:

• использовать исключительно заводские изделия с гарантией производителя;
• использовать только новые трубы при условии самостоятельной обработки антикоррозийным составом;
• завинчивать строго по технологии;
• не вывинчивать в случае просчета;
• не выкапывать заранее яму – насадка именно вкручивается в землю.

Гарантией длительной эксплуатации является бетонирование труб после установки, для чего используется полое основание. С одной стороны, бетон выступает дополнительным усиливающим элементом, с другой – препятствует появлению коррозийных очагов.

Учитывая то, что с внешней стороны труба постоянно взаимодействует с почвой, блуждающими токами и грунтовыми водами, необходимо использовать несколько этапов защиты. В среднем срок эксплуатации составляет 50-75 лет, что значительно меньше, чем у буронабивного, именно благодаря его бетонному кожуху, защищающему трубы. При этом закладывать такое основание, несомненно, проще, дешевле и быстрее – для возведения 100-150 кв.м. потребуется всего 2 человека и 1 единица спецтранспорта.

Заключение

Если вы планируете строить дом и еще не решили, какие использовать — буронабивные или винтовые сваи, что лучше, имейте в виду, что более долговечным основанием является, безусловно, буронабивной. Он не ржавеет, не разрушается в процессе эксплуатации, не вступает в реакцию с активными и агрессивными средами. Но если у вас крепкий грунт, стоит, все же, остановится на винтовом.

Важно при этом правильно определить расчетную нагрузку. А о том, как правильно рассчитать на примере конкретного дома, вы узнаете по этой ссылке.

www.xn——6kccahqbky9apke1c3akr1s.xn--p1ai

Какие сваи лучше для строений разного типа

При возведении объектов частного строительства в качестве фундамента чаще всего используется лента. Если строение легкое (к примеру, сарай или беседка), то можно возвести поверхностный ленточный фундамент практически без заглубления его в грунт. Если это летний каркасно-щитовой домик, то можно соорудить мелкозаглубленный ленточный фундамент. Если же дом капитальный (кирпичный, бревенчатый, брусчатый, блочный), то придется возводить заглубленный ленточный фундамент по всем правилам.

Но все это возможно только при том условии, что строящееся здание располагается на плотных надежных грунтах. А что делать, если на выделенном под строительство участке грунты слабые (неплотные), заболоченные, если здесь располагается плывун, высок уровень грунтовых вод или грунт сейсмически активен? Этот способ устройства основания дома также используется на участках с большим уклоном.

Во всех этих ситуациях наиболее разумным вариантом является возведение дома или постройки на свайном фундаменте.

Сваи – их виды и особенности

Что представляет собой отдельная свая? Это стержень, который заглубляют в грунт в основании здания или другого сооружения с целью придания прочности фундаменту.

Все сваи можно классифицировать по нескольким признакам:

• По материалу: деревянные, железобетонные, бетонные, металлические.
• По типу изготовления: заводские и изготавливаемые на строительной площадке.
• По способу взаимодействия с грунтом: сваи-стойки, сваи висячего типа.

Деревянные сваи используются крайне редко, поскольку при взаимодействии с грунтом быстро приходят в негодность и теряют несущую способность. Их, конечно, можно использовать для самых легких и неответственных построек, но тогда древесина должна быть подвергнута специальной обработке – пропитке антисептиками или обмазке жидким битумом (а лучше – то и другое).

Такие сваи иногда используют в условиях вечной мерзлоты ввиду того, что большую часть времени грунт находится в промерзшем состоянии и биологическая активность микроорганизмов в нем либо отсутствует вовсе, либо снижена. В остальных случаях лучше использовать бетонные или металлические сваи.

Говоря о способе изготовления свай, нужно отметить, что изготовление свай в условиях строительной площадки относится в основном к бетонным и железобетонным элементам. Изготовить стальную сваю на месте можно, но обычно это означает значительное снижение ее несущей способности по сравнению с аналогичным изделием заводского производства.

Более низкое качество сварочных работ и окраски самодельных стальных свай могут значительно сократить сроки их эффективной эксплуатации.

Чем отличаются сваи-стойки от висячих свай

Сваи-стойки выполняют свою функцию благодаря опиранию на несжимаемые или малосжимаемые слои грунта, которые принимают нагрузку от острия или пяты сваи.

Стойки чаще всего используются на площадках с неплотным поверхностным слоем грунта – илистая или болотистая почва, торфяники, подвижные и насыпные грунты. Определение глубины свай –стоек производится по результатам геодезических изысканий (производится бурение пробных скважин и проводятся замеры толщины неустойчивого грунта).

Висячие сваи не имеют под собой достаточно надежной опоры и передают нагрузку от здания в основном за счет трения боковой поверхности о грунт и частично за счет сопротивления сжимаемого грунта острию сваи (около 70% внешнего давления передается боковыми поверхностями сваи, а оставшиеся 30% – через опорную часть). Опоры висячего типа применяют на участках с поверхностным слоем, обладающим достаточно высокой плотностью.

Сваи-стойки обычно имеют большую длину – они проходят слой грунта низкой плотности и упираются в несжимаемый или высокоплотный грунт. Висячие сваи редко имеют длину более 2 м.

Типы свайных фундаментов

Все фундаменты с использованием свай делятся на 2 вида: безростверковые и ростверковые. Для начала нужно определить само понятие ростверка. Ростверк представляет собой верхнюю часть свайного фундамента, объединяющую все сваи в единую несущую конструкцию.

Он крепится к их оголовкам и относительно равномерно распределяет нагрузку от здания на все основание. Наличие ростверка повышает устойчивость здания, но при этом увеличивает стоимость строительных работ. Ростверк может быть деревянным, стальным или железобетонным. По способу изготовления конструкции делятся на сборные, монолитные и сборно-монолитные.

Безростверковые фундаменты представляют собой отдельные сваи, погруженные в грунт.

Конструкции здания крепятся не к ростверку, а непосредственно к оголовкам свай, снабженным крепежными элементами. В данной ситуации каждая свая работает отдельно, поэтому нагрузки распределяются неравномерно, что чревато превышением несущей способности отдельных свай. Фундаменты данного типа обладают меньшей несущей способностью и меньшей устойчивостью при строительстве на участках с нестабильным грунтом.

Они не годятся в качестве опоры для тяжелых капитальных зданий, но вполне применимы для возведения каркасных домов, времянок, сараев, бытовок, заборов.

По способу установки в проектное положение все сваи делятся на следующие виды:

• винтовые – стальные трубы, снабженные спиральной лопастью;
• забивные и вдавливаемые – железобетонные, деревянные, стальные;
• набивные – пустотелые конструкции, погружаемые в грунт и после этого заполняемые наполнителем;
• буровые – выполняются путем предварительной подготовки скважин, позднее заполняемых бетоном.

Расположение свай также может различаться в зависимости от вида строения:

• одиночное – в случае легких каркасных строений;
• ленточное (много- или однорядное) – при возведении протяженных конструкций;
• сплошное – под тяжелые многоэтажные здания, имеющие в плане небольшую площадь;
• кустовое – в случае возведения фундамента под несущие столбы или колонны.

Как выбрать сваи для строений различного типа

Итак, исходя из вышеизложенной информации о свайных фундаментах, можно уже определиться с типом свай, используемых в частном строительстве для разных строений.

Хотя реклама упорно советует использовать везде и всюду винтовые сваи, сначала нужно решить вопрос о том, а есть ли вообще необходимость использования свайного фундамента в Вашем конкретном случае. В частности, если на отведенном участке грунт нормальный и дома всех соседей отлично стоят на традиционных ленточных фундаментах, то о сваях не стоит и думать.

Если Вы точно знаете, что грунт подвижный, пучинистый или уровень грунтовых вод высок либо приходится вести строительство на крутом склоне, то стоит выбрать сваи.

Во втором варианте Вы должны отдавать себе отчет, что не удастся построить дом с подвалом и даже погребом. Какие сваи выбрать?

Здесь нужно исходить из назначения и конструкции сооружения:

• если это легкая хозяйственная постройка или беседка, то мощные сваи не понадобятся;
• если это каркасный летний дом, то можно использовать винтовые сваи;
• если дом капитальный и тяжелый – то нужно выбирать тот вариант, который будет удовлетворять требованиям целесообразности – то есть обеспечивать необходимую надежность фундамента при разумных затратах на его возведение.

Таким образом, однозначного рецепта здесь нет. Каждый случай должен быть рассматриваться отдельно.

Среди общих рекомендаций можно отметить следующее:

• Не стоит тратить деньги на винтовые сваи (довольно дорогие) ради постройки сарая или беседки. Здесь вполне подойдет вариант самостоятельного изготовления бетонных или железобетонных свай путем заливки бетоном пробуренных шурфов или заливки обсадных асбоцементных труб, предварительно помещенных в эти шурфы. Вы получите достаточно надежный и недорогой фундамент. Кстати, устройство ростверка здесь не является большой необходимостью.
• Если строится дачный домик, то хороши два варианта – винтовые сваи и самодельные железобетонные. Ростверк лучше сделать, хотя бы из бруса – он снизит вероятность заметных подвижек дома вследствие воздействия на него сил морозного пучения.
• В случае постройки жилого дома понадобятся довольно мощные винтовые или бетонные сваи. В данном случае элементы из бетона можно приобрести, но тогда придется использовать технику, необходимую для их погружения. Хотя и большое количество винтовых свай установить вручную тоже сложно. Поэтому нужно исходить из полной сметной стоимости устройства фундамента – затрат на сами сваи, стоимости их монтажа и использования необходимой для этого техники.

В случае строительства большого капитального дома не стоит фантазировать и заниматься сравнениями – закажите исследование участка и получите рекомендации специалистов по выбору оптимального варианта фундамента.

На участках со слабыми грунтами любой просчет может привести к серьезным проблемам во время эксплуатации дома.

diskmag.ru

Буронабивные или винтовые сваи — что выбрать?

Другие записи про фундаменты

Здравствуйте! Для постройки дома из бруса на монолитном фундаменте. Имеет ли смысл делать на плите надстройку в виде бетонной ленты высотой 30-50см? Чтобы поднять дерево подальше от земли. Или это приведет к ухудшению теплосберегающих свойств?

Хочу построить дом. Имеется ленточный фундамент глубиной 120 см, размер 7х8 м, дом хочу построить 10х10 м. Можно ли площадь дома увеличить при помощи свайно-винтового фундамента, будут разные виды фундамента мирно сосуществовать или нет? Если нет,…

Дом четырёхстенок примерно 1956 г. из дубового бревна, внутри дранка из рейки, обложенная глиной, хочу подвести новый монолитный столбовой фундамент (старый подгнил, полы повело), с возможностью расширить (пристрои снести) и мансардный этаж. А…

Здравствуйте! Подскажите, пожалуйста: ставим дом из клеенного бруса. Размер дома 6х9 м, 1 этаж — клеенный брус 10х14 см, 2 этаж — каркасный. Фундамент выбрали железобетонные сваи трехметровые. Почва суглинистая. Заглубили сваи примерно на 2,5 м….

Вопрос от нашей подписчицы Татьяны: В январе 2015 привезли на дачу готовую баню 3х7, установили на фундаментные блоки 20х40, поскольку зимой выровнять было не возможно, земля была мерзлая пришлось поставить как есть. Теперь вода в помывочной…

Успели до зимы залить УШП

Смотрите все материалы про фундаменты: Смотреть все

7dach.ru

Какие сваи лучше винтовые или железобетонные

Винтовые сваи, или забивные железобетонные, что лучше?

В данной статье попробуем разобрать все плюсы и минусы данных технологий фундаментов для индивидуального строительства, и попробуем сделать вывод какой же из технологий отдать предпочтение.

Начнем с нормативных документов, регламентирующих производство того или иного вида свай.

Железобетонные (ЖБ) сваи производятся на заводах железобетонных изделий ЖБИ соответствии ГОСТ 1980-2012 «Сваи железобетонные заводского изготовления» на каждую партию завод изготовитель дает паспорт. ГОСТ 1980-2012 регламентирует материалы из которых изготавливают сваи, класс бетона, арматуры, а также допуски на отклонения от размеров.

С винтовыми ситуация немного сложнее в России пока нет государственного стандарта (ГОСТ) на производство винтовых свай. Есть конечно стандарты на трубу, сталь, покрытие из которых изготавливаться винтовые сваи, но нет такого документа, который бы однозначно говорил производителю делать сваю именно из «этой» трубы, или красить именно из «этой» краской. Поэтому делают винтовые сваи из того чего хотят. Нет есть конечно добросовестные производители использующие качественные материалы и даже разрабатывают свои внутренние технические условия (ТУ). Только в этом случи стоимость вантовой сваи становится выше стоимости забивной железобетонной сваи, и она теряет свое, пожалуй, единственное преимущество это низкую цену. При этом сохраняя практически все недостатки, о которых речь пойдет ниже.

                                                                                                                                                                                                                                                                                                                                                                                                        Вот несколько примеров не качественных винтовых свай.

Теперь попробуем разобраться какие же типы строений можно строить на свайных фундаментах из винтовых свай, а какие на ЖБ сваях.

Сначала поговорим о несущей способности и какие факторы на нее влияют. Несущая способность сваи определяется из несущей способности материала сваи, расчетного сопротивления грунта под нижним концом сваи, расчетного сопротивления грунта на боковой поверхности, площади поперечного сечения сваи, способа и глубины погружения.

Для ЖБ сваи несущая способность складывается из сопротивления грунта под нижним концом сваи, а также из расчетного сопротивления грунта на боковой поверхности, свая при забивке раздвигает грунт за счет чего он уплотняется, а грунт под нижним концом сваи трамбуется, тем самым увеличивая несущую способность сваи.

Винтовая свая при завинчивании взрыхляет грунт вокруг себя и не уплотняет грунт под кончиком сваи, на ее несущую способность влияет только сопротивления грунта под нижним концом (лопастью) сваи.

ЖБ свая представляет собой сплошной бетонный стержень, полностью залитый бетоном, а винтовая это полая труба с толщиной стенки около 4 мм. поэтому прочность ЖБ сваи на сжатие также выше.

Несущая способность очень сильно зависит от вида грунта на котором монтируют свайный фундамент, поэтому для одинаковых свай установленных в разных местах, она будет разной. Но можно точно сказать, что у Жб сваи она выше примерно в 3-4 раза. Подробнее можно посмотреть в СП24.13330.2011 «Свайные фундаменты»





Так же на сваю влияют агрессивные факторы внешней среды и основной из них это коррозия. Что бы не говорили производители винтовых свай, они все равно ржавеют. Доже если выполнено качественное покрытие все равно при монтаже оно может повредиться, так же со временем покрытие может отслоится от металла.  Больше всего подвержены коррозии места на границе земли и воздуха, а также нижняя часть сваи подвержена электрохимической коррозии: подробнее можно почитать здесь https://www.forumhouse.ru/entries/1757/

ЖБ сваи в свою очередь не подвержены коррозии так как бетон не ржавеет. Срок службы винтовой сваи от 10 до 30 лет, зависит от самой качества сваи, качества монтажа, и внешних факторов. ЖБ свая прослужит не менее 100 лет.

По простате монтажа винтовые сваи конечно выигрывают, ведь с их установкой справиться 2 человека без какой-либо техники. Хотя можно и преминуть спец технику для увеличения скорости монтажа. И да без нее не обойтись в зимний период, когда вкрутить сваю в мерзлый грунт руками не получиться.  При установке ЖБ свай  спец. техника уже необходима и зимой и летом.  И да оба вида этих свай можно устанавливать круглый год.



Теперь мы можем разобраться с тем какие же строения на какие виды фундамента можно ставить.

И винтовые сваи идеально подходят для заборов, временных легких строений таких как бытовки сараи и т.д. (винтовую сваю можно с лёгкости выкрутить), сооружение пирсов (сваебойную технику тяжело загнать в воду) поэтому здесь винтовые сваи вне конкуренции. На них можно поставить каркасный дом, легкий деревянный дом или баню. Можно поставить беседку и так далее. Но вы должны понимать, что через 30 лет вам скорей всего предаться менять фундамент. Совсем не рекомендуется ставить на винтовые сваи тяжёлые бревенчатые, а уж тем более каменные дома.

На ЖБ же сваи можно и нужно ставить каменные дома, при условии заливки с верху монолитного ростверка, и они обойдутся дешевле ленточного фундамента. Так же все виды деревянных и каркасных домов и бань. Исключения составляют лишь временные строения, так как ЖБ сваю после погружения в грунт уже не получится вытащить.



antareon.ru

Какие сваи лучше

Перед началом строительства любого сооружения, будь то жилой дом, забор или веранда, приходится делать непростой выбор технологии, которая обеспечит оптимальное соотношение цены и качества. Фундамент из свай — это бюджетное и надежное решение для широкого спектра сооружений (заборы, хозяйственные постройки, пирсы, беседки, жилые дома и коттеджи высотностью до 2 этажей).

Показать наши работы Оставить заявку на расчёт

Чтобы ваша постройка служила продолжительное время, сохраняя первозданный внешний вид и функциональность, следует ответственно подойти к выбору винтовых свай для устройства фундамента, которые имеют следующие параметры:

– диаметр;– толщина стенки;– тип наконечника;– наличие защитного покрытия по всей поверхности сваи;– длина.

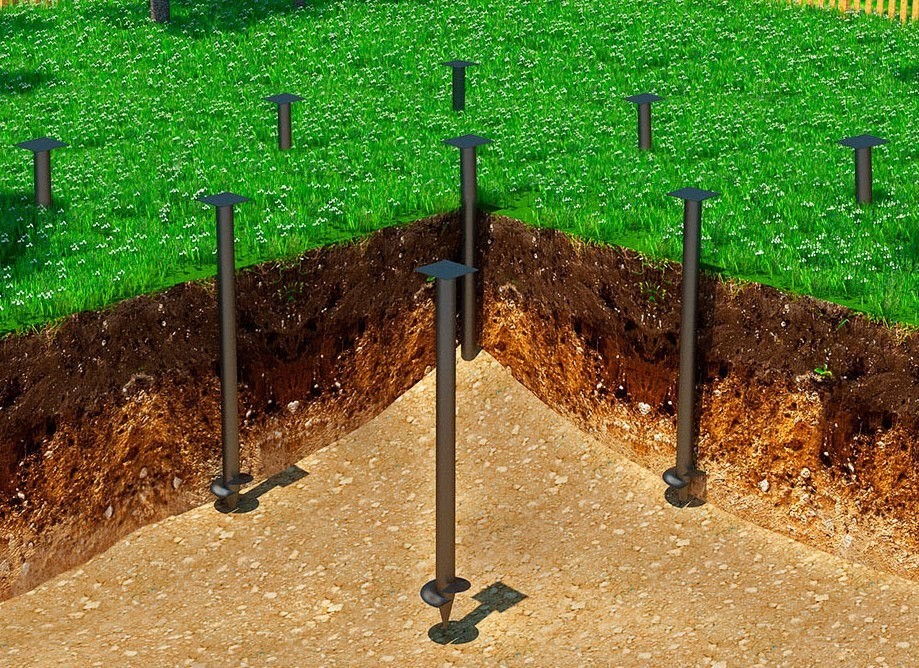

Фундамент из винтовых свай универсален, его используют для строительства в болотистой местности, на пучинистых грунтах, на участках со значительным склоном. Применение винтовых свай в сложных условиях не способствует удорожанию строительства, так как не требуются сложные землеустроительные или гидроизоляционные работы. Это обстоятельство позволяет устанавливать фундамент из свай в кратчайшие сроки — потребуется всего 1 день для монтажа.

Каким должен быть наконечник сваи

На рынке представлены 2 варианта исполнения: литая и сварная лопасть. В первом случае винтовая свая характеризуется повышенной прочностью и несущей способностью, но цена ее значительно больше сварной сваи. Литой наконечник не может оторваться от трубы, также риск деформации минимален. Но приобретение таких свай является неоправданно дорогим для фундамента под забор, баню и даже двухэтажный каркасный дом.

Свая со сварным наконечником обойдется дешевле, важно убедиться в высоком качестве исполнения швов. Именно от этого показателя наконечника зависит срок службы сваи, а следовательно и всего фундамента забора или дома. Сваи со сварным наконечником от компании «Сила сваи» являются добротным товаром, заслужившим многочисленные положительные отзывы. Толщина лопасти не должна быть меньше 4 миллиметров.

Как правильно выбрать диаметр и длину винтовых свай

Чем больше диаметр сваи, тем выше ее несущая способность. Мы даем такие рекомендации относительно габаритов:

– Свая с диаметром 57 миллиметров предназначается для фундамента под легкий забор с минимальной ветровой нагрузкой и весом.– Свая с диаметром 76 миллиметров используется для строительства забора из профлиста и массивного деревянного штакетника. Такой фундамент для забора достойно выдерживает высокую ветровую нагрузку, обеспечивая конструкции устойчивость и долговечность. Эти винтовые сваи также подходят для возведения пристроек, амбаров и других сооружений хозяйственного предназначения.– Свая с диаметром 89 миллиметров служит для устройства фундамента для более тяжелого сооружения, например бани, в которой устанавливается печь (ее масса составляет, как правило, не менее 300 кг. ).– Свая с диаметром 108 миллиметров подходит фундамента таких сооружений, как жилой дом из бруса, сендвич-панелей, складских и промышленных зданий, испытывающих высокую нагрузку.

Длина винтовых свай — также важный показатель. Для того, чтобы фундамент сооружения был максимально надежным и стабильным, необходимо, чтобы винтовые сваи достигли зоны ниже промерзания грунта. В ленинградской области этот показатель составляет не менее 1,5 метров, что следует учитывать при устройстве фундамента для любого сооружения.

Толщина стенки свай не менее 3 миллиметров

Еще один важный показатель — толщина стенки сваи (составляет от 3 до 5 миллиметров). Чем выше это значение, тем менее уязвимы винтовые сваи к механическому повреждению во время бурения грунта и установки. Повреждение свай во время монтажа помешает достичь нужной глубины, что влечет риск неравномерного проседания фундамента из свай.

Оптимальная толщина стенки сваи — 4 миллиметра, этого достаточно, чтобы сохранить целостность при установке, не делая устройство фундамента сооружения более дорогим. Важно понимать, что толщина стенки сваи 4 миллиметра означает высокую устойчивость в отношении коррозии (наиболее уязвимая зона находится на границе с атмосферой).

При выборе свай для фундамента под забор, дом и другое строение, необходимо убедиться в качестве антикоррозийного покрытия. Защитный слой увеличивает срок службы свайного фундамента и снижает риски ухудшения эксплуатационных свойств строения.

Компания «Сила сваи» предлагает такие сваи, которые служат надежной опорой для любого здания, будь то легкий забор или двухэтажный коттедж по индивидуальному проекту.

Смотрите также:

— Деревянный дом на винтовых сваях— Каркасный дом на винтовых сваях— Свайно-винтовой фундамент для бани— Сваи для забора— Свайно-винтовой фундамент для дома

silasvai.ru

Дом из бруса на винтовых сваях: какие лучше использовать

Дом из бруса на винтовых опорах

Дом из бруса на винтовых сваях – популярный в частном строительстве вариант. Это связано с тем, что основание такого вида можно использовать на грунтах с различной несущей способностью, и установка опор обходится с меньшими трудовыми и финансовыми затратами. Кроме того, конструкция из пиломатериалов имеет сравнительно небольшой вес, поэтому мощный фундамент для нее не требуется, а мелкозаглубленный ленточный не всегда соответствует геологическим условиям местности. Сами деревянные дома отличаются экологической безопасностью для здоровья, хорошо сохраняют тепло.

Характеристика свайно-винтового фундамента

Строительство дома из бруса выполняют на фундаментах разного вида: столбчатом, плитном, ленточном, свайном. Последний вариант является популярным из-за своей универсальности относительно возможности использования на различных типах грунта, сравнительной дешевизны.

По конструкции выделяют такие разновидности свайных опор:

• забивные – это готовые столбы, заостренные с одного конца, монтаж которых осуществляется с применением специальной техники;
• винтовые, представляющие собой металлические трубы разного сечения с лопастями на конце, предназначенными для завинчивания в грунт;
• буронабивные – это опоры, непосредственно на месте строительства изготавливаемые путем заливки бетоном заранее пробуренных отверстий, с установленным внутри арматурным каркасом.

Среди прочих, винтовые сваи – это оптимальный и наименее затратный вариант для индивидуальных застройщиков. Их достаточно просто можно устанавливать вручную, применяя рычаги. Изготавливают изделия способом литья либо сваривают элементы сваи друг с другом. Винтовые опоры можно сделать в домашних условиях из металлической трубы нужного диаметра и железного (стального) листа.

Схема свайно-винтового основания

Грунт при завинчивании буров уплотняется, а не разрыхляется. Это положительным образом сказывается на устойчивости сооружаемого основания.

После монтажа столбов требуется выполнять их обвязку для достижения целостности, максимальной прочности и надежности конструкции.

Преимущества и недостатки

Выбор в пользу винтовых опор вызван их эксплуатационными достоинствами и простой технологией проведения работ. Фундамент на сваях такого типа отличается следующими преимуществами:

• небольшими затратами времени на установку;
• простотой монтажа;
• сравнительно невысокими финансовыми расходами, как на материал, так и на создание основания;
• не зависит от перепадов рельефа на строительном участке;
• возводить основание можно в любой сезон года практически на всех типах грунта;
• при проведении работ мусора остается небольшое количество;
• приступать к строительству дома на вкрученных опорах можно сразу после окончания их монтажа;
• полной ремонтопригодностью, благодаря чему при необходимости возможна замена любого элемента конструкции;
• достраивать сооружение в случае необходимости не составляет особых проблем;
• опоры под небольшие домики можно изготовить самостоятельно, что еще дополнительно сохранит денежные средства;
• позволяет без затруднений подвести коммуникации: водопровод, канализацию и прочие.

По сравнению с достоинствами, минусов у свайного фундамента значительно меньше:

• основным является существование ограничения для возводимых построек по максимально возможному их весу;
• на скальных или твердых породах вести строительство проблематично, либо вовсе невозможно;
• достаточно непросто обустроить подвал под домом.

Винтовые сваи

Общим минусом, присущим всем без исключения строительным материалам, является возможность приобретения продукции низкого качества.

Преимущества свайно-винтовых конструкций способствуют их распространению. Выбирая, какие винтовые сваи лучше, рекомендуется покупать изделия у проверенных временем производителей, чтобы труба была без сварного шва, а наконечник – литой.

Расчет требуемого количества опор

Во время проектирования будущего сооружения в проектном плане наносят требуемое число опор, чтобы возводимая постройка была максимально надежной и долговечной. Их количество определяется такими факторами:

• предполагаемой массой сооружаемой конструкции, зависящей от применяемого бруса, материала перекрытий, этажности здания;
• размером жилой постройки по периметру;
• геологическими условиями местности и климатом региона.

При неправильном проведении расчетов, если опорных столбов будет установлено меньше, чем необходимо, возможно возникновение следующих проблем во время эксплуатации дома:

• появление неровностей пола;
• провисание отдельных элементов конструкции;
• перекос всего сооружения.

При подсчете требуемого количества столбов на практике пользуются таблицами СНиП. Также обязательно определяют тип грунта на строительном участке. Размеры свай для разных почв представлены ниже в таблице.

Грунт/Требуемая длина винтовых опор разного диаметра, м⌀ 76 мм⌀ 89 мм⌀ 108 мм⌀ 133 мм

суглинистый или глинистый	3	2,5	2,5	2,5
песчаный	3,5	2,5	2,5	2,5
торфяные почвы		зависит от глубины расположения несущего слоя

Масса постройки считается с предполагаемой меблировкой, техникой, оборудованием и прочими предметами обихода. В расчетах учитывают также снеговую и ветровую нагрузку.

Каждая опора способна выдерживать определенную максимальную нагрузку, которая приводится в документах к изделиям. Разделив суммарный вес создаваемой конструкции на несущую способность одной сваи, получают требуемое число столбов.

Опорные конструкции устанавливают по следующей схеме:

• под углами постройки;
• по периметру, с рекомендуемым шагом от 1,5 до 3 м;
• в местах стыков внутренних перегородок с внешними стенами.

Расстановка опор

Рассмотренные расчеты нужного количества опор, чтобы сделать винтовой фундамент, носят приблизительный характер. При отсутствии соответствующего опыта эту работу лучше предоставить специалистам.

Монтаж винтовых свай

После оформления проектной документации (простого плана), приобретения необходимых инструментов и материалов, приступают к строительству фундамента на винтовых сваях. Предварительно столбы покрывают антикоррозийным покрытием, что продлить время их эксплуатации. Делают это при отсутствии защитного слоя на купленных изделиях.

Монтаж опор выполняют в следующей последовательности:

• расчищают территорию, предназначенную под постройку;
• по плану выполняют разметку участка;
• в отмеченных местах устанавливают сваи, вкручивая их до проектной глубины, которая должна лежать ниже отметки промерзания грунта в данном регионе: 1,5 м и более;
• после монтажа всех опор, предусмотренных планом, при необходимости заливают их бетоном;
• обрезают установленные столбы по уровню и приваривают к каждому оголовок для создания обвязки.

Вкручивание винтовых свай

Сделав ростверк, возводят дом, кровлю и обустраивают цоколь.

Над ровной поверхностью земли оставляют приблизительно 40-50 см столбиков, а при значительных перепадах высот, длина оставляемых частей определяется проектом.

Винты вкручивают вручную или с помощью спецтехники. Рекомендуется в первом случае работать втроем: двое рабочих закручивают, а оставшийся – контролирует уровень установки.

Бетоном заливают выставленные столбы, если планируется постоянное проживание в доме. Для временной постройки этого можно не делать.

Винтовые опоры предназначены для постройки основания под достаточно легкие конструкции. При создании многоэтажных зданий нужно помимо соблюдения прочих рекомендаций, подбирать облегченные строительные материалы для постройки дома.

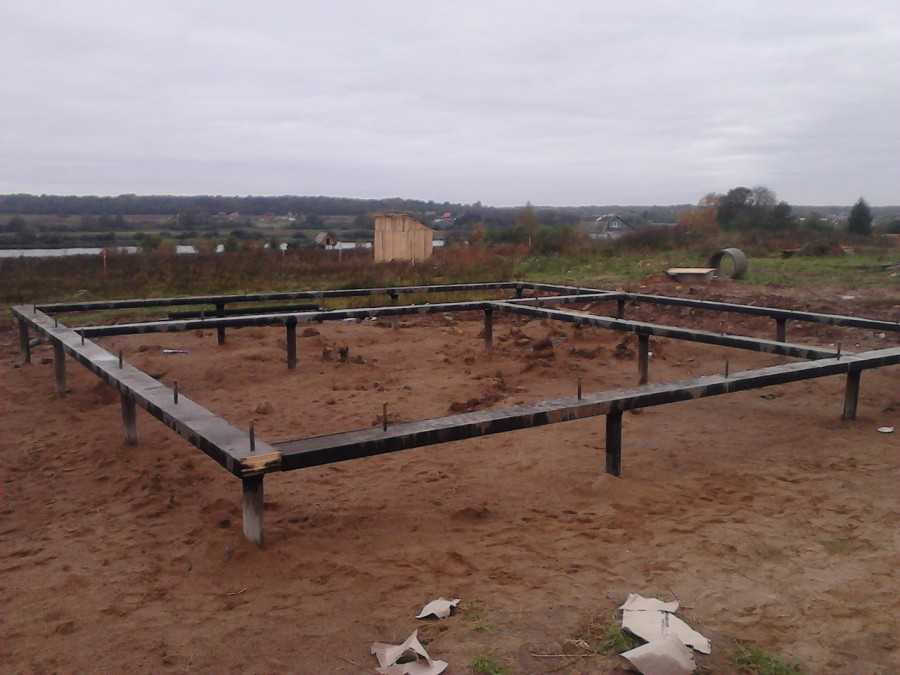

Устройство ростверка

После монтажа опорных столбов под фундамент для брусового дома делают ростверк. Он предназначен для придания прочности всей конструкции и связывания основания со стенами здания. Вариант обвязки выбирают, исходя из особенностей будущей постройки.

Установленные по уровню сваи соединяют друг с другом следующими способами:

• с помощью обработанных гидроизоляционным составом (битумной мастикой) деревянных брусьев;
• двутавровой балкой либо швеллером;
• монолитной плитой;
• железобетонным ростверком, напоминающим ленточное основание по виду.

Различные способы создания ростверка на винтовых сваях

Швеллер или двутавровую балку применяют при строительстве на заводненных почвах или таких, где существует вероятность подмывания.

Для создания плиты или железобетонной ленты, предварительно устанавливают опалубку и арматурный каркас. Потом заливают конструкцию бетоном.

После строительства дома под ним остается открытое пространство. Этот цоколь закрывают различными материалами:

• бутовым камнем;
• кирпичом;
• сайдингом;
• панелями;
• листовыми изделиями.

Цоколь выполняет эстетические функции и обеспечивает уменьшение потерь через пол сооружения.

Деревянные брусья используют для создания ростверка под относительно легкие дома, а остальные варианты предназначены для возведения на них более массивных конструкций. Наибольшие нагрузки выдерживает монолитная плита, содержащая арматурный каркас внутри.

Статьи по теме:

kakfundament.ru

Какие сваи лучше буронабивные или забивные ЖБ

Буронабивные сваи, или забивные железобетонные какие лучше.

Сравнения начнем с такого фактора как контроль качества. Начнем с забивных железобетонных (ЖБ) свай.  Они производятся на заводах железобетонных изделий ЖБИ, а качество регламентируется ГОСТ 1980-2012 «Сваи железобетонные заводского изготовления».  На каждом заводе ЖБИ существует отдел технического контроля (ОТК) и лаборатория по контролю качества. Так же на каждую партию завод изготовитель дает паспорт.

Процесс монтажа ЖБ свай на содержит в себе ни каких скрытых работ, свая забивается в грунт с помощью сваебойной установки (копра). Весь процесс легко контролировать возможность ошибок практически равна нулю.

Процесс монтажа, он же и процесс ее изготовления буронабивной сваи весь происходить на объекте строительства. Здесь есть большое количество скрытых работ, требующих контроля. И этот контроль будет производить не заводской ОТК. В большинстве случаев контроль придется производить заказчику.

Разберем два варианта, это качественно выполненная буронабивная свая, и не качественная.

Начнем с не качественной, так как их делают большинство бригад. Процесс ее изготовления следующий. В земле с помощью бурильной установки бурится отверстие диаметром 200-300мм и глубиной ниже глубины промерзания, туда вставляется арматура и все это заливается бетонной смесью. Пока вроде все нормально, но бетонная смесь готовиться на объекте с не понятными пропорциями цемента и песка, на выходе получаем бетон не понятной прочности. Шнек бурильной установке не вынемавет весь разрыхленный грунт из скважины, плюс он еще осыпается на дно скважины, за счет этого свая опирается на взрыхленный грунт и не несет никакой нагрузки. Ростверк вылитый на такую сваю просядет и скорей всего потрескается вместе со стенами. Стоимость такой сваи не высокая.

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Второй вариант качественна буронабивная свая, в основном выполняется по технологии «тисэ» (с расширенной нижней частью) с целью экономии материала. Здесь так же бурится отверстие диаметр зависит от требуемой нагрузки, на глубину ниже глубины промерзания внизу скважины делают уширение. Весь рыхлый грунт удаляется из скважины специальным шнеком. Дно скважины хорошо трамбуется, в нее опускают обсадную трубу, в трубу устанавливают арматурный каркас и заполняют бетонной смесью, доставляемую на объект с помощью автобетоносмесителя и уплотняют смесь при помощи глубинного вибратора. Стоимость такой сваи уже выше, она будет на много больше стоимости забивной ЖБ сваи.

Несущая способность самого материала сваи одинаковая и у буронабивных, и у забивных железобетонных одинаковая, и та и там железобетон, естественно сравниваться качественные сваи. Про не качественные буронабивные сваи мы больше говорить не будем, о них упоминалась для того чтобы вы понимали, что такое не дорогая буронабивная свая.

Несущая способность грунта основания для забивной ЖБ сваи несущая способность складывается из сопротивления грунта под нижним концом сваи, а также из сопротивления грунта на боковой поверхности, свая при забивке раздвигает грунт за счет чего он уплотняется, а грунт под нижним концом сваи трамбуется, за счет чего увеличивается несущая способность сваи.

У буронабивной сваи несущая способность грунта основания зависит только от сопротивления грунта под нижним концом сваи. Причем грунт под нижним концом сваи не уплотнен.

Для сравнения забивная ЖБ свая 200х200мм забитая на 3 метра несет столько же нагрузки как буронабивная свая с диаметром основания (нижнего конца) 700-800мм при той же глубине.  Подробнее можно посмотреть в СП24.13330.2011 «Свайные фундаменты»

Рассмотрим здания, которые можно ставить на том или ином виде свай. Здесь нет лидеров, и на буронабивных, и на забивных ЖБ сваях можно строить одинаковые виды зданий это и легкие каркасные дома, и бани, и тяжелые кирпичные коттеджи.

Из всего вышеперечисленного что по совокупности показателей цена, качество предпочтение стоит отдать забивным ЖБ сваям.

antareon.ru

---

• Фото деревянные лестницы на второй
• Сечение кабеля виды
• Фото деревянная лестница в интерьере фото
• Преимущества домов из профилированного бруса
• Арок устройство
• Толщина утепления мансарды
• Как правильно монтировать отопление в частном доме
• Кривая дверная коробка что делать
• Лестница с забежными ступенями на центральном косоуре
• Типы ручек дверных
• Как склеить доски

Что такое буронабивные сваи и чем лучше остальных?

В данной старье мы посмотрим, что такое буронабивные сваи, чем они лучше остальных. Проведем сравнение буронабивных свай и винтовых.Узнаем, что такое холостое бурение и ростверк, как и когда они применяются. Рассмотрим, что нужно учитывать при расчете стоимости работ с буронабивными и забивными сваями.

Что такое буронабивные сваи?

Что такое буронабивные сваи? Суть буронабивных свай состоит в том, что перед погружением сваи создается скважина, буровые установки схожи со спецтехникой для прокладки водопровод методом ГБН, который сейчас очень востребован.

Пробуренная скважина потом заливается бетоном. Бетонирование проводится с помощью металлической арматуры. Буронабивные сваи используются в условиях слабых грунтов.
Также такой способ применяется в условиях строительства в городе. Такой способ установки свай помогает избежать влияния на соседние сооружения. Используется такой способ и при строительстве на крутом рельефе.
В таких условиях при прокладке системы коммуникаций, можно сделать проколы под дорогой цена которых будет ниже, чем устранение естественных препятствий.

Сваи могут быть:

1. с погружением инвентарных труб;
2. погружаемые виброштампованием;
3. погружаемые в конусную или пирамидальную скважину.

Буровые скважины для таких свай могут быть с равномерным сечением, круглым, с уплотнением забоя, с расширением внизу. Так же в скважину могут погружать, в еще не затвердевший бетон, обычную железобетонную сваю.
Особенность буроинъекционной скважины в том, что она небольшого диаметра, в нее погружают бетонный раствор с мелкой зернистостью. Для установки буронабивных свай используется несколько методов:

1. непрерывного шнека;
2. с использование обсадной трубы для защиты стенок;
3. с созданием противодавления.

Что лучше буронабивные сваи или винтовые?

Что лучше буронабивные сваи или винтовые? Плюсы при использовании винтовых свай в том, что они не требуют выемки грунта. Использование винтовых свай залог высокой скорости работ, к тому же, такие сваи вполне доступны по цене.

Использование винтовых свай не требует изменения ландшафта, как и при проколах для канализации методом горизонтального бурения цена которых ниже, чем методов, которые меняют рельеф местности. Идеальна для использования мало связного грунта, который обладает низкими несущими показателями.
Винтовые сваи возможно устанавливать в любое время года и такие сваи практически не дают усадку конструкции. Такие сваи с большим успехом используются на болотистых местностях.

Буронабивные сваи идеальны при строительстве на пучинистом грунте. Для них не страшно воздействие грунтовых вод и их химических агентов. Химических элементов в грунтовых водах огромное количество.

Холостое бурение буронабивных свай: что это?

Холостое бурение буронабивных свай: что это? Холостое бурение это метод, который используется для разработки тугопластичных почв, которые содержат большое количество глины. При использование такого способа можно определить разрабатываемый разрез.

Холостое бурение используется наряду с другими технологиями шнекового бурения:

1. проточное;
2. рейсовое;
3. винтовое;

Особенности каждого вида обусловлены условиями, в которых производятся строительные работы. Так, например, проточный способ используется на стабильных почвах, которая обеспечивает устойчивость стенок. Винтовое бурение используется на разработке водоносных песков, текучих глинистых почвах, слабых торфах, песков-плывунов.

Ростверк на буронабивных сваях: что это?

Ростверк на буронабивных сваях: что это? Ростверк это верх свайного фундамента. Мы уже смотрели, устройство основания фундамента, теперь посмотрим, особенность ростверка фундамента.

Такой элемент позволяет распределить нагрузку, которую создают несущие элементы сооружения. Ростверк представляет собой раму из железобетона, которая расположена под несущими стенами сооружения. Расположен ростверк на колоннах, которые вкопаны в землю.
Система, в целом, напоминает стол. Монтируется ростверк в виде плит, которые объединяют верхние части свай. Таким образом, это горизонтальная платформа, которая равномерно передает тяжесть здания на опоры. С его помощью можно избежать неравномерной усадки, а значит, и разрушения сооружения.
Такое сооружение безопасно, универсально, долговечно. Позволяет снизить объем земляных работ. Возвести такую конструкцию можно за короткий промежуток времени. Ростверк позволяет снизить уровень вибрации и уменьшить потери тепла.
Но есть и минусы использования ростверка. Его нельзя использовать при многоэтажном строительстве. Такая конструкция не позволяет возвести подвальное помещение. Ростверк невозможно использовать на подвижном грунте.

Что дороже буронабивные или забивные сваи?

Что дороже буронабивные или забивные сваи? В стоимость забивных свай будет входить стоимость материала, в расходы стоит добавить забивку одной единицы. Таким образом, нужно рассчитать количество свай, которое потребуется для строительства. Умножить на стоимость сваи и стоимость работы.

При использовании буронабивных свай нужно учитывать стоимость обсадной трубы. Так же стоимость зависит от типа грунта. Для проведения строительных работ необходимо провести геодезические исследования, за которые тоже нужно оплатить. Создание лидерной скважины для сваи что это такое, мы уже знаем, тоже включают в стоимость работ.
В стоимость работ включается заливка свай и вертикальная гидроизоляция. Зимой дополнительные расходы — прогревание бетона. В данном случае, затраты будут несколько выше.

Плюсы и минусы свайного фундамента

Надежность и долговечность здания определяет прочность его основы. Сегодня применяется огромное количество типов фундаментов, среди которых наибольшее количество вопросов вызывает винтовой. В промышленном строительстве такой вид конструкции начал использоваться в середине 19 века вместо бетонной ленты. И только последние 15 лет фундамент из винтовых свай нашел широкое применение у индивидуальных застройщиков при возведении малоэтажных домов.  Высокую популярность такого основания определили многочисленные положительные отзывы о его надежности и многих других преимуществах.  Если грамотно подойти к выбору материала, четко соблюдать технологию строительства, знать все плюсы и минусы винтовых свай для фундамента, можно возвести надежную конструкцию для зданий различного назначения с длительным сроком эксплуатации.

Фундамент на винтовых сваях, плюсы и минусы о котором часто являются предметом споров у застройщиков, подходит для возведения капитальных сооружений. Такое основание не трудозатратно, и по финансам выходит значительно дешевле. Возведение свайного фундамента применяется в следующих случаях:

1. Слабая почва. Во время дождей такой грунт переувлажняется, что может привести к разрушению здания, если построить его на бетонной ленте. Чтобы этого не допустить, следует перенести нагрузку на более твердые нижние слои почвы.
2. Плотный грунт. Фундамент на винтовых сваях в этом случае позволит сэкономить время, потраченное на возведение дома. Вырыть котлован на твердых почвах без привлечения специальной техники невозможно. К расходам также стоит отнести покупку бетона, арматуры и материалов для опалубки.
3. Сложный рельеф. Строительство дома в местности со сложным рельефом предполагает большое количество земельных работ, предшествующих обустройству основания, чтобы очистить и выровнять участок.

При строительстве домов на винтовых сваях не проводятся объемные работы по расчистке и выравниванию площадки, удалению верхнего слоя почвы и укладке гидроизоляционного материала. Это существенно сокращает сроки возведения и снижает общую стоимость постройки. Глубина погружения свай составляет 1,5-7 м. При необходимости возможно нарастить их до 11 м. Каждая опора выдерживает нагрузки весом до 7 тонн. Этого достаточно для каркасных построек и домов, возведенных с использованием облегченного кирпича, дерева, пористого камня

Фундамент на винтовых сваях делится на четыре вида:

1. Стандартный – применяется для возведения важных элементов строения, обеспечивающих его надежность и устойчивость;
2. Одиночный  –  задача такого основания заключается в поддержке отдельных элементов, применяется оно в том случае, когда требуется пристроить что-то к уже имеющемуся дому;
3. Ленточный  –  сваи располагают под стенами постройки, что позволяет равномерно распределить нагрузки;
4. Свайное поле – представляет собой конструкцию, состоящую из винтовых опор, вкрученных в грунт по всей площади дома. Создается такое основание для тяжеловесных построек.

На видео плюсы и минусы винтовых свай:

Фундамент на винтовых сваях – недостатки

Чем плох свайный фундамент? Винтовая опора состоит из металлической основы, поэтому такая конструкция подвергается коррозии. Этот недостаток негативно сказывается на долговечности фундамента и здания в целом. Большинство эксплуатационных минусов проявляются при нарушении технологии строительства. На качество фундамента оказывают влияние многие факторы, определяющее значение имеют следующие:

• марка и толщина стального материала;
• способ создания сварного шва;
• качество швов лопастей свай.

Чтобы увеличить срок эксплуатации свайного фундамента, требуется дополнительная пескоструйная обработка конструкционных элементов основания, предшествующая нанесению  антикоррозийных составов. Конечно, нельзя исключать тот факт, что покрытие может пострадать при вкручивании винтовой сваи в толщу почвы.  Этого можно избежать, если выбрать более качественный металл. Идеальный вариант для изготовления ствола опоры – цельная сталь без следов сварки на поверхности.

Желая возвести капитальный дом для круглогодичного проживания, который прослужит долго, нельзя не брать во внимание и такие недостатки винтовых свай для фундамента, как:

1. Малая несущая способность. Свайно-винтовой фундамент рекомендуется использовать для построек в один-два этажа. Более высокую нагрузку такое основание не выдержит даже при условии обустройства усиленной конструкции. Также этот минус определяет ограничение строительства легкими и небольшими здания, например, из пеностеролбетона или арболита.
2. Невозможность обустройства подвала. Разрывать грунт для проведения работ по обустройству подвального помещения не рекомендуется, так как при этом можно нарушить его контакт со сваями.
3. Трудозатратная облицовка отмостки и цоколя здания. Отделочные работы необходимы для герметизации подпольного пространства, способствующей снижению риска появления коррозии на винтах.
4. Возможность деформации фундамента. Как правило, она наблюдается, если свайные опоры были вкручены или забиты в заранее сделанные отверстия. Деформироваться основание также может и при неодинаковой глубине размещения винтов.
5. Проседание грунта – этот недостаток винтовых свай возникает при плохом обследовании участка.
6. Точный расчет. Длительный срок службы основы здания зависит от точности проведенных расчетов и правильности составленного чертежа. Сделать это самостоятельно, не имея специальных навыков и знаний, невозможно, а за услуги специалистов придется заплатить.

Стоит также отметить, что свайный фундамент не подходит для проведения работ на каменистой почве, так как вкрутить винтовую опору в такой грунт невозможно.

Несмотря на вышеперечисленные минусы, заменой ленточного фундамента на винтовые сваи пользуются все больше застройщиков. Этому способствует множество  преимуществ, которым обладает такое основание.

Преимущества винтовых свай

Выгодные отличия винтовых свай особенно заметны при возведении небольших сооружений. Идеальной основой для лопастных опор принято считать суглинок и смесь песка со щебнем. В таких условиях возникающий при вкручивании конус из грунта уплотняется и получает прочностные характеристики застывшего бетона.

Говоря о преимуществах винтовых свай, стоит отметить следующие моменты:

1. Винтовой фундамент – выгодное решение для возведения капитального дома на участке со сложным рельефом.
2. Строительство дома на винтовых опорах можно начать в любое время года  – температура и влажность воздуха не влияют на качество и надежность конструкции, так как на глубине погружения свай температура грунта не меняется.
3. Достоинством винтовых свай является их стойкость к воздействиям морозного пучения, возникающего во время промерзания почвы.
4. Короткие сроки строительных работ. При хорошей проходимости грунта, слаженной работе бригады строителей свайное поле под здание средних размеров можно подготовить за один день. При этом сразу же после установки сваи можно обвязать и приступать к возведению стен. Винтовые опоры не нуждаются в усадке и наборе прочности, как монолитные конструкции, строительство которых подразумевает заливку бетонного раствора.
5. Минимальные трудозатраты. Для строительства свайно-винтового фундамента не требуется рыть котлован и выполнять монтаж опалубки. Кроме этого, площадка под такое основание не нуждается в предварительном выравнивании. Это преимущество позволяет обустраивать такое основание в непосредственной близости от ветхих построек, проложенных сетей канализации, водо- и электроснабжения. Возведение монолитных фундаментов сопровождают сильные вибрации грунта, которые могут привести к разрушению постройки. При обустройстве винтовых свай этого можно избежать.
6. Свайно-винтовая конструкция не вытягивает воду из грунта, поэтому стены в доме, построенном на таком фундаменте, всегда будут сухими.
7. При правильном выборе свай, изготовленных из качественной стали, и соблюдении технологии их вкручивания обеспечивается долгий срок службы основания, который исчисляется несколькими десятками лет.
8. Качественная теплоизоляция фундамента обеспечит сухой пол в доме.
9. Конструкция, построенная на винтовых сваях, стоит дешевле, чем ленточный фундамент. Разница составляет не менее 30-40%.  Как известно, возведение фундамента относится к самым затратным этапам строительства дома, поэтому экономия денежных средств будет ощутимой.
10. Сваи можно установить, не используя специальную технику.  Это позволит снизить траты на возведении дома в целом.
11. При устройстве фундамента на винтовых сваях проектирование и монтаж систем канализации и водоснабжения можно проводить, как во время монтажа элементов основания, так и по окончании строительства.

Все вышеперечисленные преимущества фундамента на винтовых сваях имеют место быть только тогда, когда соблюдены все технологические нормы и разработанные нормативы при его возведении. Не менее важно правильно подобрать материалы для строительства такого основания, для чего необходимо учитывать все особенности местности.

Винтовые сваи – за и против

Нельзя сказать, что свайно-винтовой фундамент лучше монолитного.  Каждая конструкция имеет свои особенности возведения, преимущества и недостатки. К тому же и рассчитаны они на разные условия эксплуатации. Однако, все за и против винтовых свай, делают сооружение такого фундамента достаточно ограниченного применения. Его возведение экономически оправдано, если:

• недостатки винтовых свай несущественны или минимизированы – к примеру, малая несущая способность конструкции – это минус, но при строительстве легкого каркасного дома он роли не играет
• такое основание является оптимальным вариантом для данной местности с учетом его рельефа и особенностей грунта.

В заключении стоит еще раз подчеркнуть, что разработку проекта, расчеты и непосредственно возведение свайного фундамента для строительства капитального дома лучше доверить проверенной организации, предоставляющей гарантии на выполненные работы.   Не стоит доверять работу мастерам с улицы, даже если они позиционируют себя настоящими профессионалами. Экономия в такой ситуации получается весьма сомнительной и не исключено, что совсем скоро придется искать специалистов, которые смогут исправить допущенные ошибки. Строительство дома на винтовых сваях, выполненное непрофессионалами, может привести не только к поломке фундамента, но и к разрушению всего здания.

Взвесив все за и против винтовых свай, можно сделать вывод, что такой фундамент является надежной, прочной и экономичной конструкцией. Главное, правильно выбрать материал для его возведения и строго соблюдать технологию строительства без допущения малейших ошибок.

использование буроинъекционных и винтовых опор

Усиление фундамента сваями — это наиболее действенная технология восстановления «здоровья» основания дома. Ведь с помощью винтовых, набивных или инъекционных опор можно не только поправить «здоровье» старой постройки, но и устранить ошибки в строительстве нового дома.

В данной  статье мы расскажем о восстановлении эксплуатационных характеристик строения путем усиления несущей способности фундамента сваями. Эта информация будет интересна и владельцам старых домов, и собственникам новых жилищ с проблемными фундаментами.

Когда необходимо усиление?

Разумеется, не тогда, когда фундамент осыплется к вашим ногам, обнажив кладку или венец стены строения. А хотя бы за 10-15 лет до этого события.

Ну а если серьезно, то об усилении следует задуматься всем владельцам строений, пережившим такие бедствия, как наводнение, оползень, землетрясение и так далее.

Запомните: ваш фундамент опирается на грунт и любые изменения в его структуре провоцируют проседание фундамента.

Ведь размокшая и размытая почва попросту не удержит сбор нагрузок со стороны надземной части строения. А в просевшей конструкции «заводятся» самые разные деформации: от относительно безопасного смещения, до разрушительных кренов и прогибов.

Кроме того, появление разрушительных деформаций может быть спровоцировано ошибками строителей или проектировщиков фундамента. Неверная оценка несущей способности грунта, перегруз балок ростверка, превышение расчетных нагрузок на опору или ленту сработают не хуже землетрясения.

Как обнаружить такие ошибки? Да очень просто: присмотритесь к вашему основанию и фасаду. Увидели трещины, ползущие от оконного проема к цоколю или от ростверка к отмостке? «Поздравляем» — у вашего фундамента появились пока еще небольшие проблемы.

Чем могут помочь сваи?

Если вы обнаружили вышеописанную проблему, то займитесь ее решением немедленно. И лучшим вашим помощником в этом деле будут буронабивные, винтовые, набивные или буроинъекционные сваи для усиления фундаментов.

Ведь любая свая это в первую очередь стержень, гасящий ненужную деформацию конструкции фундамента.

Поэтому с помощью любой сваи можно устранить следующие проблемы фундамента:

• Провисание или вспучивание тела основания – просто добавьте сваи по центру или по краям и разрушительный момент сил будет уравновешен усилиями в новых опорах.
• Крен основания – усильте один угол или одну сторону новыми опорами и деформация нивелируется противодействующим усилием.
• Перекос строения – укрепите сползающую часть фундамента дополнительными опорами и ваше жилище будет спасено.

Кроме того, с помощью свай можно попросту повысить несущую способность старого фундамента. К тому же сваи используются при возведении временных оснований, удерживающих строение при реставрации или подъеме старого фундамента.

Какие сваи используют для усиления фундаментов?

Для устранения проблем с фундаментами чаще всего используются сваи набивного типа, погружаемые в заранее высверленные отверстия. Ведь усиление фундаментов набивными сваями позволяет сохранить целостность существующего основания в процессе погружения дополнительной опоры. Кроме того, хорошие результаты дает и винтовая свая, которую просто вкручивают в грунт, безо всяких сопутствующих вибраций.

Словом, для повышения прочностных и эксплуатационных характеристик строения подойдет любой тип свай, технология погружения которых не связана с заметной деформацией окружающего грунта.

Собственно, поэтому в процессе усиления никогда не используют ни вибровдавливаемые, ни забивные опоры.

Технология усиления основания строения сваями

Ну а теперь, когда принцип усиления основания сваями вам уже понятен, мы можем перейти к обзору интересующей нас технологии. И далее по тексту мы познакомим вас с основой процесса усиления несущей конструкции некоторыми видами свай. Итак..

Усиление фундамента буронабивными сваями

Это самый простой способ и выполняется он следующим образом:

• Вы просто рассверливаете основание и погружаете бур в опорный грунт на 1,5-2 метра. После этого вам останется только ввести в отверстие опалубку (обсадную трубу).
• Далее в трубу вводим арматуру (четыре или три рифленых прута с горизонтальной перевязкой).
• После чего армирующий каркас опоры связывают с каркасом  самого фундамента  (с помощью фундаментных болтов, выпусков арматуры, балок или иных решений).
• В финале трубу-опалубку заполняют бетоном и после застывания смеси фундамент «отращивает» новый опорный стержень.

Достоинства этого способа – высокая скорость работ и простота реализации технологии. Недостаток – высокая вероятность разрушения структуры фундамента при монтаже опоры.

Поэтому дополнительные буронабивные сваи чаще всего монтируют парами, за периметром основания. Соединив такую пару балкой, монтируемой на оголовки свай и пропущенной сквозь отверстие в укрепляемом фундаменте (или под его подошвой), получают достаточно надежную опору.

Усиление фундаментов буроинъекционными сваями

Буроинъекционные сваи вводят в конструкцию укрепляемого фундамента парами, получая Х-образную балку.

Такие работы выполняются следующим образом:

• Осуществляют прокол с внешней стороны стены фундамента.
• Осуществляют прокол с внутренней стороны стены фундамента.
• В проколы вводят арматуру (рукава).
• В проколы делают инъекцию бетона, формируя Х-образную балку.

Фундамент может опираться подошвой на верхний треугольник балки или попросту пронизываться усиливающими балками. Главное достоинство подобного решения – универсальность. Эту технологию можно использовать при усилении любых фундаментов: от блочных до монолитных конструкций. Главный недостаток – сложность реализации процесса усиления.

Усиление фундамента винтовыми сваями

Винтовые сваи вкручивают в грунт рядом с фундаментом, создавая базу для опорной балки или нового ростверка.

Сам процесс усиления выгладит следующим образом:

• Проблемное место окружают свайным полем – линией опор, расположенных заранее вычисленным шагом.
• Строение поднимают домкратами над старым ростверком. Старые балки демонтируют, заменяя на новые элементы с большими габаритами, укладываемые на оголовки новых опор.
• Строение опускают на новый ростверк.

Такая методика практикуется при усилении свайных фундаментов. Впрочем, с помощью винтовых свай и балок можно усилить и ленточную и плитную конструкцию.

Подведем итоги

Процесс усиления старого основания или фундамента с дефектами конструкции достаточно сложен. Рассчитать месторасположение усиливающих свай, их длину и габариты балок может только опытный проектировщик.

Поэтому проводить самостоятельное усиление конструкции основания мы вам не рекомендуем: ведь «здоровье» фундамента является залогом длительности срока эксплуатации всей постройки.

И если у вас есть проблемы с качеством или характеристиками основания, то лучше обратитесь к профессионалам. Тем более, что большинство технологий усиления требуют присутствия на участке сложно и дорогостоящей техники, которую невозможно обнаружить в гаражах домашних умельцев.

преимуществ винтовых свай/свай по сравнению с буронабивными бетонными сваями

преимущества винтовых свай/свай по сравнению с буронабивными бетонными сваями — идеальный фундамент

Новый Южный Уэльс (02) 9725 5522
Квинсленд (07) 5537 8167

ИДЕАЛЬНАЯ ВИНТОВАЯ СИСТЕМА ДЛЯ СОВРЕМЕННОГО СТРОИТЕЛЬСТВА

Винтовые опоры, сваи, винтовые опоры существуют с середины 1800-х годов и первоначально использовались для поддержки маяков (узнайте историю в этой статье в Википедии). С тех пор их использование расширилось, и наш подход заключался в систематизации их использования для фундаментов современного строительства. Мы считаем, что фундаментам пора догнать другие строительные системы, используемые в жилищном строительстве, поэтому мы создали готовую систему винтовых свай. Современный строитель требует качества и скорости в строительстве, и для достижения этой цели они переходят на винтовые сваи. Мы видим, как все больше строителей отказываются от старого скучного бетонного подхода к нашему системному подходу.

В ЧЕМ СООТВЕТСТВУЮТ ИДЕАЛЬНЫЕ ВИНТОВЫЕ СВАИ СРАВНЕНИЮ С БЕТОННЫМИ СТРУБЯМИ?



ВИНТОВАЯ СИСТЕМА IDEAL

Винтовые сваи устанавливаются в природный материал путем измерения крутящего момента при установке для достижения предельной несущей способности. Машины и приводы, используемые для установки свай, откалиброваны для обеспечения установки свай с жесткими допусками. Идеальная система опор позволяет монтажной бригаде добавлять расширения к установленным опорам, если пропускная способность не достигнута. Каждая достигнутая мощность пирса регистрируется в записях об установке в процессе установки. После достижения пропускной способности верхняя часть пирса срезается, а отходы вывозятся с площадки.

Геотехнический отчет – узнайте и примите решение заранее:  Мы рекомендуем заранее получить геотехнический отчет для конкретного объекта (классификация участков для жилых объектов), чтобы мы могли предоставить котировку. Отчет дает нам информацию, чтобы определить, какая винтовая опора требуется для вашего здания. Наши инженеры изучают буровые бревна и емкость вашего грунта, что позволяет нам рассчитать и спроектировать правильный размер пирса.

ПОДХОД К БЕТОННЫМ ПРИЧАЛАМ

Буронабивная бетонная опора спроектирована с учетом площади трения обшивки и несущей способности торцов. На месте бетонщик просверливает отверстия для опор, инженер-строитель должен осмотреть отверстия для опор, чтобы определить, есть ли почва у основания опор. Осмотр цвета почвы и проверка чистоты и прочности основания пирса. Если это не подходит, пирс необходимо будет пробурить глубже, чтобы сделать почву более твердой. После того, как инженер подпишет осмотр пирса, будет заказан бетоновоз и залиты пирсы. После того, как опоры будут завершены, строителю остается масса грунта (от бурения отверстий для опор), которую нужно удалить с площадки.

Положения и варианты:  Чтобы описанный выше подход работал в процессе строительства, строитель обычно допускает предварительную стоимость прокладки на этапе тендера. После запуска на месте глубина фундамента подтверждается инженером. Если глубина фундамента больше, чем предварительно разрешенная глубина, взимается плата за изменение.

РЕЗЮМЕ

ИДЕАЛЬНЫЕ СТОЛБЫ по сравнению с БЕТОННЫМИ СТОЛБАМИ

Идеальная система винтовых свай в сочетании с геотехническим отчетом поможет вам быстрее подняться из-под земли. Этот контроль позволяет вам быстрее координировать следующие профессии, например, сантехника, быстрее возвращаться на место в периоды дождливой погоды и знать, что каждый пирс измеряется по глубине и достигнутой мощности. В отличие от буронабивных бетонных свай, установка винтовых свай на стройплощадке чище для рабочих.

Контроль времени, затрат и т. д. :

• Показания производительности регистрируются для каждой винтовой сваи – без прикосновения и ощущения
• Нет лишнего мусора для удаления
• Никаких дополнительных расходов после сильных дождей
• Отсутствие обрушения траншей в ненастную погоду
• Сейф – никаких открытых отверстий, через которые можно было бы упасть
• Подходит для любого типа почвы, например, песка, насыпи, глины и чернозема

НЕ ЗАБЫВАЙТЕ

УДАЛЕНИЕ ПОРОШКА

По мере того, как строительные площадки становились все меньше, с грунтом (отходами), взятым из отверстий для бетонных опор, стало сложнее работать.

Строитель теперь должен спланировать и обработать насыпи земли, чтобы выполнить программу строительства. Это становится все более распространенным явлением в пригородных районах метро, ​​и, в отличие от прошлого, строитель не может позволить себе роскошь распределять отвал на более крупной строительной площадке. Это означает дополнительные затраты на удаление грунта за пределы площадки во время строительства. В зависимости от количества пирсов, глубины пирса и вашего местоположения будет определяться стоимость вывоза мусора с вашего участка.

ПРИМЕЧАНИЕ: Обычно кубометры почвы удваиваются, когда ее извлекают из земли и аэрируют.

ЭКОНОМЬТЕ ТЫСЯЧИ

Большинство инженеров и строителей знают об экономии, достигаемой при использовании винтовых свай Ideal на сложных строительных площадках. Участки с просадочными грунтами, высоким уровнем грунтовых вод, высокореакционными и черноземами и т. д.

Экономия на стандартных строительных блоках
Жилищные строители удивлены тем, что система винтовых свай Ideal начинает быстро окупаться по сравнению со стандартными бетонными сваями. Строители позволяют обеспечить ок. Бетонные опоры глубиной 1м на стадии тендера. При осмотре фундамента инженер определяет, нужно ли бурить сваи глубже из-за материала грунта. Это не так уж далеко, прежде чем вы достигнете 1,5 м и начнете экономить с винтовыми сваями Ideal.

ПРИМЕЧАНИЕ:  Мы можем помочь вам определить потенциальную экономию заранее, если у вас есть геотехнический отчет, прежде чем вы начнете на месте. Загрузите отчет, чтобы определить, могут ли винтовые сваи Ideal сэкономить вам деньги.

Загрузите свой геотехнический отчет

БЫСТРАЯ ОЦЕНКА – узнайте цену



ПОСМОТРИТЕ, КАК ВЫ МОЖЕТЕ ЭКОНОМИТЬ ВРЕМЯ И ДЕНЬГИ

Типичная установка идеальной винтовой сваи в различных грунтовых условиях

Следующие шаги

Есть вопросы и вы не знаете, что делать дальше?

1 У меня есть отчет Geotech

Если у вас уже есть геотехнический отчет, классификация участков или классификация участков и вы хотите узнать, подходят ли винтовые сваи для вашего участка, загрузите свой отчет ниже. Наша команда ответит, являются ли винтовые сваи экономически эффективным вариантом для вашего проекта.



Подходят ли винтовые сваи?

2 У меня есть отчет Geotech и структурные чертежи

Если вы собираетесь принять решение относительно вашей плиты/сваи и хотели бы знать, сколько будут стоить винтовые сваи/сваи для вашего проекта, пожалуйста, заполните форму запроса предложения. .

Сколько будут стоить винтовые сваи?

Рассчитать стоимость винтовых свай

3 У меня нет геотехнического отчета

Мне нужна только классификация участков/участков
Классификация участков — это наиболее распространенный геотехнический отчет, запрашиваемый для участков жилых зданий. Чтобы узнать стоимость классификации участка (участок, почва и ветер) для вашего участка, введите свой почтовый индекс, чтобы узнать, обслуживается ли ваш участок, и совершить покупку онлайн.

Не знаете, с чего начать и какой тип геотехнического отчета вам нужен для вашего объекта? «Руководство по геотехническим затратам » — удобный ресурс, объясняющий основные типы геотехнических отчетов, используемых в жилищном строительстве.

Сколько стоит классификация лота?

Пожалуйста, введите почтовый индекс, чтобы проверить, обслуживаем ли мы ваш регион, или определить цену и время доставки.
В настоящее время NSW, ACT и QLD для онлайн-заказов.



ОТЛИЧНАЯ ОТДЕЛКА!



ВИНТОВЫЕ КУРСА IDEAL

ГОТОВЫ ДЛЯ ВАШЕЙ ПЛИТЫ



НИКОГДА НЕ ПОЗДНО ПОЗВОНИТЬ НАМ

(02) 9725 5522

Иногда вам нужна карточка для выхода из тюрьмы ! Например, когда вы только что уперлись в грунтовые воды, и конструкция вашего бетонного пирса больше не подходит.
В фотогалерее ниже показано, как наши винтовые сваи повышенной грузоподъемности решили эту проблему наряду с более высокими расчетными нагрузками.

Запросить цену

ЖИЛОЙ УЧАСТОК С ВЫСОКИМ УСТОЙЧИВЫМ УЗЕЛОМ ПРОБЛЕМА

Share Ideal Foundations

Лучшее строительство свайного фундамента | Лучший ремонт фундамента дома

Перейти к содержимому

Вы задаетесь вопросом, какой тип расширенного ремонта фундамента лучше всего поддержит ваше новое или существующее прибрежное здание? Здесь, в К. Э. Braza Construction, мы понимаем, что все потребности в недвижимости различаются. Мы поможем вам найти не только лучший фундамент для вашего дома на берегу, но и обеспечим высочайшее качество изготовления, чтобы обеспечить наилучшие результаты для вашего дома.

ДЛЯ ЧЕГО ИСПОЛЬЗУЮТСЯ СВАЙНЫЕ ФУНДАМЕНТЫ?

Свайные фундаменты применяются для повышения конструктивной устойчивости фундамента здания в районах с рыхлым или подверженным эрозии грунтом. Они также используются для возведения зданий в зонах затопления и обеспечения того, чтобы такие конструкции, как опоры и подпорные стены, были надлежащим образом закреплены и достаточно надежно выдерживали бури и волны. обычно заливают на место. Для этого метода сверлят отверстия, заливают в них бетон и добавляют арматуру для увеличения прочности сваи. Если бурение и заливка выполняются одновременно, буронабивные сваи называются шнековыми сваями непрерывного действия. Буронабивные сваи чрезвычайно популярны в городах и районах с высокой плотностью застройки и населения.

Буронабивные сваи Pros

• Можно заливать в местах с очень небольшими накладными расходами.
• Риск пучения грунта нулевой.
• Может использоваться в местах с ограниченным запасом высоты.
• Длина свай может варьироваться.
• Можно создавать сваи большого диаметра.
• Удаление грунта из скважин можно протестировать.

Минусы буронабивных свай

• Смещенный грунт необходимо удалить с площадки, что требует дополнительных затрат.
• Нельзя использовать в очень рыхлых или несвязных грунтах.
• Сваи могут деформироваться из-за локального напряжения, воздействующего на затвердевающий материал (известного как сужение или образование шейки).

Фундамент на забивных сваях

Фундаменты на забивных сваях аналогичны буронабивным сваям, поскольку они строятся из бетона. Разница в том, что эти сваи имеют либо постоянный, либо временный металлический кожух, который снимается после затвердевания и отверждения бетона. Их называют забивными сваями, потому что их либо забивают, либо вибрируют, либо вбивают в землю. Эти сваи могут быть построены на месте или предварительно изготовлены на заводе и доставлены на площадку. Как правило, они используются на шельфе, где грунт очень рыхлый или склонный к продавливанию.

Забивные сваи Pro

• Они очень экономичны.
• Повышенная несущая способность за счет уплотнения и смещения грунта.
• Повышение эффективности при изготовлении свай за пределами площадки.
• Их часто считают комплексным инженерным решением для фундаментов.

Минусы забивных свай

• Если сваи изготавливаются за пределами площадки, их необходимо армировать для транспортировки.
• Установка должна быть заранее спланирована и организована.
• Для установки свай требуется много места наверху.
• Они не идеальны для городских районов из-за шума при установке.

ФУНДАМЕНТ МИКРОСВАЙ

Установки микросвай используются для глубокой крепи фундамента. Их можно использовать в новых и существующих зданиях для повышения структурной устойчивости фундамента. Эти сваи обычно имеют диаметр от трех до 10 дюймов и могут быть пробурены на глубину до 200 футов.

Micropile Pros

• Можно комбинировать с другими типами свай.
• Может использоваться в местах с ограниченным доступом.
• Может использоваться в местах со сложными грунтовыми условиями.
• Они не подвержены сморщиванию, истощению или проблемам, связанным с рыхлой почвой.
• Коммуникационные линии, возможно, не придется прокладывать заново из-за малого диаметра.
• Поддерживают вертикальные и боковые нагрузки.

Минусы микросвай

• Они дороги по сравнению с другими типами фундаментных свай.
• Может деформироваться или выйти из строя под воздействием сейсмической активности (землетрясений).

СВАЙНОЙ СТЕННОЙ ФУНДАМЕНТ

Свайные стены представляют собой ряд близко расположенных свай, которые используются для создания временной или постоянной подпорной стенки из свай (например, для ремонта бетонной дамбы). Эти стены предотвращают эрозию почвы и затопление прибрежных участков.

Свайная стена Pros

• Простое и относительно быстрое строительство и установка дамбы.
• Обладают высокой несущей способностью.
• Предпочтительно использовать в районах с чрезвычайно сложными грунтовыми условиями.

Свайная стена Минусы

• Конструкция с глубокими сваями может не иметь требуемых вертикальных допусков.
• Добиться гидроизоляции между сваями может быть чрезвычайно сложно.

ФУНДАМЕНТ НА ​​ВИНТОВЫХ СВАЯХ

Винтовые сваи известны как спиральные сваи или винтовые анкеры, потому что они имеют спиральную форму, похожую на спиральный гребень рядом с винтом, около нижней части сваи, которая помогает закрепить ее в почве. Винтовые сваи ввинчиваются в землю, а не забиваются или забиваются на место вибрацией.

Винтовые сваи Pros

• Может устанавливаться в неблагоприятных погодных условиях.
• Отлично подходит для мест с ограниченным доступом.
• Отлично подходит для удаленных мест.
• Грузоподъемность увеличивается после установки.
• Нет времени установки или отверждения (можно загрузить сразу после установки).
• Быстрая установка (около пяти минут на каждые 10 футов).

Винтовые сваи Минусы

• Не следует устанавливать в грунт, содержащий отложения камней, гравия или булыжника.
• Оборудование для установки должно выбираться с учетом условий грунта и ограничений доступа на площадку.
• Необходимо учитывать пределы крутящего момента при установке, чтобы не создавать чрезмерную нагрузку на сваю при ее завинчивании в землю.

CT ПРОЕКТЫ ФУНДАМЕНТА ДЛЯ СТРОИТЕЛЬСТВА ПРИБРЕЖНЫХ СТРОИТЕЛЬСТВ

Надлежащее строительство береговых сооружений начинается с подбора свайного фундамента, подходящего для ваших грунтовых условий и близости к ватерлинии. Здесь, в K.E Braza, мы выйдем на ваш участок, осмотрим имущество и почву и порекомендуем правильный свайный фундамент для вашего здания. Чтобы узнать больше о типах свайных фундаментов, о том, как они сохраняют структурную прочность вашего здания во время штормов, и почему мы являемся ведущей прибрежной строительной компанией, обслуживающей Мэдисон, Гилфорд, Олд-Сейбрук и все прибрежные районы Коннектикута, свяжитесь с нами по телефону 860-662-0124!

Поиск:

Ссылка для загрузки страницы Перейти к началу

Винтовые сваи, наголовники и дома

Добро пожаловать в наш видеоролик с винтовыми сваями

Добрый день. Это Мэтт Корнелл из Cornell Engineers. Сегодня я хотел немного рассказать о винтовых сваях (также известных как винтовые сваи) — стальных опорах со спиралью на дне, которые ввинчиваются в землю вместо буровых свай.

Они используются в жилищном строительстве. Некоторые из этих аспектов мне не очень нравятся.

Видео установки винтового пирса

Давайте продолжим и посмотрим это видео, которое было размещено Ideal Foundations. «Как устанавливается винтовая свая» — просто чтобы вы почувствовали, что такое винтовая свая. Спасибо ребятам из Ideal Foundations.

Итак, они начинают со стального стержня с винтом внизу. Экскаватор вдавливает его в землю, и винт поворачивается в землю, и вы можете видеть, что он немного смещает землю. Пирс отталкивает немного грязи с дороги. Грязи не так много, но все же, когда она вбивается в землю или вбивается в землю, она создает этот слой рыхлой почвы по мере ее проникновения.

Рабочий убирает немного этой почвы на месте. Они совершенно правильно сказали, что не так много почвы выходит из-под земли. «Никаких трофеев, которые можно было бы убрать с сайта».

Немного грязи выходит из-под земли. Земля в этом месте была твердой и жесткой, и когда винт входит в землю, он создает слой рыхлой почвы вокруг круглого стального вала, который, как вы видите, вбивается в землю.

В этом случае они сделали два метра. Собираются ставить удлинитель, поднимают шнек с пути, головку отводят в сторону, снова опускают и загоняют еще на два метра, а затем, через секунду, как только они опустите это еще на два метра вниз, чтобы эта спираль, этот шнек прямо внизу, он сейчас загонялся в землю, и скажите, что он находится примерно на три метра в земле, создавая этот слой рыхлой почвы вокруг пирса.

Они снова уберут головку и установят последнюю метровую секцию.

В проекте, по-видимому, говорится, что требуется пятиметровый винтовой пирс, чтобы последний метр был вбит в землю. Итак, теперь у нас есть пятиметровая стальная колонна, уходящая в землю.

Внизу у него есть этот шнек, тот кусок стальной пластины, который находится внизу, это то, что остановит его подтягивание, и это то, что будет сопротивляться любым нагрузкам, направленным вниз, которые находятся на этих опорах.

Вот как выглядит винтовой пирс и как он устанавливается.

Еще раз спасибо ребятам из Ideal Foundations.

Теперь я просто хочу рассказать о том, что мне нравится и что не нравится в этой системе винтовых свай, о некоторых проблемах и о том, как мы их решаем.

Итак, вот что такое винтовая свая и как она устанавливается. Итак, в нашем наброске мы собираемся показать такие винтовые сваи — они начинаются со стальной стойки и спирали, которая в некоторых случаях фактически представляет собой две полуспирали, прикрепленные к стойке, но пока я делаю это для этой демонстрации.

Для этих эскизов я просто покажу вот такой винтовой пирс. Немного отличается от того, что мы только что видели на экране, но вы получите представление.

Итак, они пробуриваются в землю, и причина, по которой мы втыкаем винтовые сваи в землю, заключается в том, что поверхность земли, проектировщик, инженер, проектирующий здание, что бы оно ни было, поддерживается этими винтовыми сваями. что эта земля недостаточно прочна на уровне поверхности.

Мы должны спуститься на определенную глубину, чтобы получить хороший, прочный фундамент.

Инженер должен определить, какая нагрузка приходится на эти винтовые сваи, а у производителей винтовых свай есть свод правил о том, на какую глубину должна быть установлена ​​винтовая свая. Часто они основаны на том, какое усилие или крутящий момент требуется, чтобы ввинтить винтовую сваю в землю, так что чем жестче почва, тем труднее будет ввинтить винтовую сваю, и когда они выясняют, насколько сложно повернуть винтовой пирс и тот прописан на экскаваторе вот тогда и остановятся.

Нагрузки на винтовые сваи

Итак, теперь у нас есть винтовая свая. У нас есть почва. У нас есть глубина, на которую они должны пройти, чтобы достичь определенного крутящего момента, поэтому давайте поговорим о том, какие силы прилагаются к винтовым сваям.

Как инженеры, мы проектируем винтовые сваи.

Как правило, наши вертикальные нагрузки представляют собой стационарные нагрузки и временные нагрузки, направленные вниз.

Для ветровых нагрузок у нас могут быть подъемные нагрузки.

У нас могут быть боковые распорные нагрузки, которые должны восприниматься винтовыми сваями или их комбинацией. Может быть, дом стоит на пнях, и когда ветер дует на дом вбок, эта нагрузка передается вниз через поперечную распорку на винтовую сваю, которую монтажник вкопал в землю.

Это не чисто вертикальная нагрузка – есть вертикальная составляющая, но из-за этой боковой нагрузки здесь также присутствует боковое сопротивление, прикладываемое к винтовой опоре.

Итак, я хочу немного поговорить о том, как этому будут сопротивляться винтовые сваи.

Вкратце, существует три типа нагрузок.

У нас есть статические нагрузки, направленные вниз, ветровые нагрузки, направленные вверх, а также ветровые нагрузки, боковые нагрузки. Они уходят в землю в винтовую опору, которая на самом деле рассчитана только на вертикальные нагрузки. Как мы собираемся обойти это? Таким образом, способ, которым мы предпочитаем обойти это, состоит в том, чтобы строители начали с просверленного пирса в земле, поэтому круглая выемка, любого диаметра, чтобы соответствовать размеру винтового пирса здесь, они сначала вкапывают его в землю, а затем отправляют винтовая опора опускается, и они ввинчивают опору в дно, а затем они опускаются на необходимую глубину, им необходимо получить достаточную опору и поднять, потому что мягкий грунт на поверхности недостаточно хорош для того, чтобы эта винтовая опора была заложена в буронабивной опоре сам по себе недостаточно прочен, чтобы выдерживать нагрузки, проектные нагрузки, поэтому мы указали нагрузку для проектировщика винтовых свай в тоннах в пределе рабочей нагрузки, а затем у нас есть это бетонное основание или раскопки, которые извините, у нас есть эти раскопки что после установки винтового пирса мы заливаем его бетоном, а затем фундамент дома может сидеть на этом фундаменте или в него.

Проблема, хотя где у нас есть мы только что посмотрели это видео, где винтовая опора была отправлена ​​​​прямо в землю на пять метров, и они сказали, что у них есть достаточная несущая способность, но как вы видели, как винтовая опора в землю он оставил след от рыхлой пилы, так как эта группа здесь была отброшена на пять метров, она оставила этот след от мягкой пилы, а также наш друг по телевизору на экране, возможно, пытался сжать грязь на поверхности, которую мы знаем, потому что мы видели, как выходит грунт, мы знаем, что этот мягкий слой грунта лежит на всем пути вниз после винтовой сваи, и это одна из проблем, с которыми я сталкиваюсь, когда конструкции винтовых свай используются в жилищном строительстве.

Один мы уже знаем; проектировщики уже знают, что опоры винтовых опор нужно проектировать так, как будто эта земля не поддерживает их. На пяти метрах от только что забитой сваи, которую мы смотрели на YouTube, у меня были бы серьезные опасения, будет ли пятиметровый стальной столб в земле с минимальной опорой на уровне земли — всего пять метров — это большая колонна. без боковой фиксации.

Достаточно большой груз сломает эту стойку, поэтому проектировщику винтового пирса, то есть производителю, команде разработчиков и их инженерам действительно необходимо принять это во внимание.

Это одна из проблем. Другой, и я думаю, чтобы помочь вам представить это, вот как может выглядеть изогнутый винтовой пирс. Как только она изгибается и наклоняется вбок, нагрузка, которая возлагалась на нее на уровне земли, больше не воспринимается винтовой сваей. Мы собираемся испытать вертикальное движение в верхней части винтовой сваи.

Назначение винтовой сваи, очевидно, в том, чтобы не шевелиться – поддерживать наше здание на чем-то хорошем и жестком. Если он движется, если он изгибается при нагрузке, значит, он не выполняет свою работу.

Так что для меня это провал.

Производитель решает эту проблему, используя большую трубу. Таким образом, чем дольше, по их мнению, они могут уйти в землю (а это требует тщательного анализа почвы, чтобы определить, насколько далеко это расстояние), тем больше должна быть эта труба.

В качестве альтернативы в фундамент можно установить дополнительные винты, которые затем смогут передавать небольшое боковое усилие в землю, чтобы удерживать этот средний столб в любых центрах. Я ожидаю, что на очень длинном винтовом пирсе, уходящем в землю, будет еще пара пролетов — еще пара шнековых винтов, которые уйдут в землю, и они помогут стабилизировать эти столбы на этом мягком следе. почвы.

Так что не забывайте, что это наш предпочтительный вариант на уровне земли, который дает нам возможность поставить, мы называем это наголовником сваи, мы сначала просверливаем его, затем вставляется винтовая свая, мы заливаем ее бетоном и либо фундаменты дома уходят в этот бетон или сидят сверху на опорной плите.

Мы позаботились о загрузке, потому что производители винтовых свай проектируют сваи для этого.

Мы позаботились о загрузке, потому что производители винтовых свай проектируют для этого, и мы позаботились о боковых силах, потому что наша буровая свая, которая вкапывается в первую очередь, до того, как винтовая свая войдет, имеет небольшую немного бокового ограничения, и мы также видели, что иногда мы ставим поперечные распорки под дом, и эта сила падает, поэтому есть вертикальная составляющая и горизонтальная составляющая, так что для стальных стоек для стоек дома, которые опускаются на просверленный пирс или винт фундамент пирса через буронабивной пирс.

Для боковой поддержки используем буронабивной пирс. Нам нужно обосновать и доказать, что там достаточно несущей способности, и есть другие способы сделать это, очевидно, чем больше это бетонное отверстие, тем больше боковая поддержка, которую мы собираемся получить, и мы получаем вертикальную поддержку от винтовой опоры, будь то быть вертикальным вверх или вертикальным вниз.

Давайте поговорим о некоторых проблемах, связанных с винтовыми сваями, и о том, как мы собираемся их решить. Дома на реактивных глинистых грунтах. Неизменно дизайнер, возможно, вафельной плиты, потому что я видел, что она чаще используется, поместите винтовые сваи снаружи, и это хорошо и хорошо. У нас есть фундамент, довольно прочная жесткая матрица из вафельных балок, проходящих через здание, чуть более толстая снаружи с поддержкой внешней нагрузки, где поддерживается нагрузка от дома, основная нагрузка дома, то есть стены. . крыша и нагрузка от стен ложатся на опоры по периметру, поэтому винтовые сваи расположены соответственно этим вертикальным нагрузкам, весу дома. Давайте поговорим о том, когда эта земля начнет двигаться, потому что идея этих винтовых свай состоит в том, чтобы поддерживать, и они чаще используются на высоких h2 / h3, то есть на супервысокореактивных и чрезвычайно реактивных площадках E и площадках класса P. Мы, вероятно, увидим винтовые сваи в виде вафельных капсул на участках h2, h3, классов E, класса P, и проектировщик использует их, чтобы опустить вес или опору здания в грунт, который или в слой почвы, которая является более стабильной и прочной, чем поверхностная поддерживающая почва. Первая проблема, которая возникает, особенно когда это почва класса P, и это мягкая почва, почва в конечном итоге уплотняется, и это не является серьезной проблемой, но будут времена, когда вы увидите, что дом стоит на винтовой свае, но земля на самом деле отвалилась. . Стоя здесь, это может быть довольно тревожно для кого-то, потому что они могут видеть под домом.

Они могут не видеть эти стальные столбы под землей, но они могут видеть под домом, и поэтому это больше проблема с вафельными плитами, потому что они построены полностью на земле, поэтому кто-то стоит снаружи глядя вниз можно увидеть под домом.

Не такая уж большая проблема, если дом стоит на сваях, будь то винтовые сваи или обычные буронабивные сваи.

Хорошо. Немного покопавшись вокруг снаружи, мы собираемся определить, есть ли здесь эти пирсы, и работает ли дом нормально, это не проблема. Я имею в виду, что эту землю вокруг снаружи можно засыпать.

Я не рекомендую, в зависимости от класса грунта, подсыпать под здание путем дополнительной подсыпки под здание на тот случай, если это движение грунта обратится вспять – в случае, если это оседание не уплотнение, а действительно высыхание почвы (что противоположно вздыманию плиты, когда поверхность земли поднимается).

Земля опускается из-за сухих условий, и однажды земля может снова стать влажной и снова начать подниматься. Мы не рекомендуем заполнять это пространство между нижней частью вафельницы и поверхностью земли. Мы не хотим, чтобы земля снова поднялась и подняла дом.

Реактивное движение грунта

Что если у нас есть реактивное движение грунта?

Если дом опирается только по периметру на винтовые сваи до твердого слоя с нагрузками на винтовые сваи (на что они рассчитаны), то все идет неплохо, пока земля в середине дома либо не опустится, либо лифты.

Эти опорные системы рассчитаны на определенную степень подъема и набухания.

Если снаружи есть винтовые сваи и дом хорошо поддерживается снаружи, то часть дома поддерживается очень, очень хорошо на глубине, где земля вообще не движется, и мы У нас есть часть дома, на которую потенциально могут полностью воздействовать движения грунта, его вздутие или оседание.

Эти фундаментные системы не всегда предназначены для этого.

Итак, я бы порекомендовал, если ваш инженер собирается указать винтовые сваи снаружи, мы действительно рекомендуем установить винтовые сваи и во внутренние опоры, и в зависимости от ширины дома это действительно будет решать ваш инженер.

Есть еще несколько винтовых свай, но это означает, что если земля упадет, дом все еще полностью поддерживается этим твердым слоем на глубине.

К сожалению, это также означает, что, поскольку у нас нет наголовников для свай, у нас нет боковой поддержки, потому что у нас есть слой мягкой почвы, окружающий столбы, и в итоге мы получаем дом, у которого на самом деле нет большая боковая поддержка.

Рекомендация для вафельных плит: если вы собираетесь установить винтовые сваи снаружи дома в любых центрах, указанных инженером, вам также следует искать винтовые сваи в промежуточных точках в середине плиты. Таким образом, все держится на том же твердом уровне на глубине, в которую заделаны винтовые сваи.

Наконечники для винтовых свай

Что, если земля поднимется?

Мы начинаем с нашей плоской поверхности, и теперь у системы вафельных капсул нет большого выбора, кроме как следовать за землей — в условиях пучинистой почвы — особенно если мы говорим о винтовых опорах снаружи.

Существует специальная система, в которой эти оголовки свай могут быть изолированы от системы вафельных капсул или система фундамента может быть изолирована от винтовой сваи. Существует запатентованная и зарегистрированная торговая марка специального колпачка, который можно использовать для изоляции винтовой сваи от плиты, чтобы обеспечить это движение.

Теперь нас беспокоит только то, что земля поднимется настолько, что винтовая стойка отсоединится и сдвинется в сторону, потому что у нас есть этот слой мягкой почвы вокруг винтовых опор. Эти винтовые столбы могут двигаться вбок и не входить в зацепление, когда дом снова садится.

Так что это наша главная задача с этими наголовниками. Если в середине есть винтовые сваи, а земля поднимается, скажем, если было центральное пучение, то винтовые сваи не будут обеспечивать никакой поддержки, особенно если вафельная плита поднимается с винтовой сваи и вала.

Теперь мы снова полагаемся на то, что вафельная плита имеет достаточную прочность, чтобы выдержать ее растяжение. Таким образом, между этим случаем, когда земля проседает, и этим случаем, когда земля поднимается, нет никаких оснований для проектирования этой вафельной плиты для более низкой классификации места.

Помните, мы говорим о классах h2, h3, E и P. На самом деле нет никаких оснований для проектирования вафельной плиты для более низкой классификации площадки, чем классификация почвы, просто потому, что вы поддерживаете ее на винтовых сваях.

Я хотел бы предостеречь всех дизайнеров, которые говорят, что мы используем спиральные сваи, поэтому мы собираемся спроектировать сайт с h2, h3. Будь то поднятие и вздутие или консолидация — так или иначе — система фундамента все равно должна стоять на своих достоинствах.

Щели под домами из-за рыхлого грунта

Если рыхлый грунт уплотняется, то винтовые сваи действительно приносят пользу, потому что грунт может оседать с нижней стороны фундамента.

Дом будет опираться на винтовые сваи, спроектированные изготовителем соответствующим образом. Дом поддерживается и образуется щель. Это нормально, особенно если это уплотнение рыхлой почвы, тогда мы можем заполнить этот зазор снаружи, чтобы никто не слишком беспокоился об этом.

Это мой комментарий о взаимосвязи винтовых свай с фундаментными системами.

Когда они используются в фундаментных системах, я действительно предпочитаю, чтобы это был плотный фундамент, врытый в землю, или система вафельных плит, и это своего рода объединенная система, в которой я действительно рекомендую, чтобы вафельная система заканчивалась у нас есть ленточный фундамент снаружи по периметру, который фактически уходит под уровень земли, чтобы дать нам, придать этому зданию небольшую боковую устойчивость.

Во что бы то ни стало, используйте винтовой пирс, который полностью опускает опору здания в твердую почву на глубине, но, если эта комбинированная система немного упрется в землю, я думаю, мы сможем добиться гораздо лучшего результата. , внутренние опоры все еще могут быть на полистироловых пустотообразователях, если вы того пожелаете как дизайнер, это нормально.

Я действительно думаю, что объединенная система была бы отличной идея и решить несколько других проблем, которые у нас есть с системами вафельных стручков с дренаж и попадание воды под системы вафельных чалд.

Вот оно. Это винтовые сваи.

Мы видели, как они установлены. Мы видели, как они используются.

Исправление при неправильном расположении винтовых свай

Еще одна вещь, которую я хотел бы прокомментировать, это исправление, когда строитель не может поставить пост централизованно вниз по винтовой свае.

Помните, мы говорили, что с наголовником сваи, нагрузкой на столб и винтовой сваей под ним все это довольно вертикальные нагрузки – о боковых нагрузках позаботился этот наголовник сваи.

Вы обнаружите, что, взглянув на чертежи инженера, они полагаются на то, что столб дома, который сидит на этой вершине сваи, находится почти на одной линии с центром винтовой опоры.

Эффект от несоосности, если стойка каким-либо образом размещена со смещением на стойке, на буронабивной свае с винтовой сваей прямо посередине, заключается в том, что это расстояние, этот эксцентриситет между расстоянием между серединой фундамент сваи или осевая линия винтовой сваи, и там, где фактически прикладывается нагрузка, создается опрокидывающая сила, которую мы называем моментом, на которую этот кулачковый фундамент, ростверк сваи, не рассчитан.

Эта сталь не рассчитана, этот шнек в земле не рассчитан на внецентренную силу. Ни одна из систем не предназначена для такого смещения фундамента.

Таким образом, если возникает ситуация, когда на стройплощадке обнаруживаются смещенные фундаменты, или строитель оказывается в ситуации, когда его стойки не совпадают с наголовниками свай, то у строителя есть еще кое-какая работа.

Мы предпочитаем решать эти проблемы с эксцентриситетом с помощью ряда заземляющих балок.

Итак, вот наш наголовник со смещенной нагрузкой на столб, смещенной от центра сваи, потому что винтовая свая находится в центре смещенной нагрузки наголовника с серией заземляющих балок, которые идут назад и соединяются с другими наголовниками свай.

Таким образом, в двух направлениях, заметьте, таким образом мы можем позаботиться об эксцентриситете, превратив его в серию лучей в этом направлении, например, будет балка с нагрузкой, возможно, только внутри между поддерживает таким образом вертикальную нагрузку, поступающую на винтовые сваи, и балки, передающие часть этой нагрузки на эту винтовую сваю и часть нагрузки на эту винтовую сваю.

Когда стойка выходит за пределы винтовой опоры, у нас есть нагрузка снаружи этой группы, существует вертикальная реакция вертикальной нагрузки на винтовую опору и другая вертикальная реакция на соседнюю винтовую опору, которой является этот винт. свая и заглушка.

Вот как мы позаботимся о смещении стойки от центра винтовой сваи.

Мы будем настаивать на том, чтобы строитель установил серию опорных балок, чтобы помочь связать и передать нагрузки на соседние винтовые сваи.

Резюме

Мы прошли через несколько вещей.

Мы говорили о винтовых сваях, мы говорили о наголовниках свай и их назначении, говорили о том, насколько хороши винтовые сваи с реактивными грунтами, говорили о направлении нагрузки, будь то вбок, вертикально вверх и вниз и вбок, и мы я говорил о том, как мы можем сделать некоторые исправления этих вещей.

Я Мэтт Корнелл. Я из Корнелл Инжинирингс.

Большое спасибо, что присоединились к нам. Если вам нравится это видео, пожалуйста, поставьте лайк.

Если вы хотите узнать больше о некоторых других темах, пожалуйста, оставьте комментарий ниже и посетите наш веб-сайт, у меня есть куча подробностей о ректификации дома, вафельных плитах, движении грунта, бетонной кладке, бетонных плитах. , все работает.

Посетите наш веб-сайт, и мы будем рады видеть вас и помочь вам. Большое спасибо за ваше время. Хорошего дня.

ТИПЫ СВАЙНЫХ ФУНДАМЕНТОВ И ИХ ПРЕИМУЩЕСТВА

Фундаменты могут быть самых разных форм, размеров и строительных материалов. Очень разнообразной системой фундамента является свайный фундамент. Свайные фундаменты используются во всем мире для поддержки конструкций самых разных масштабов. В этой статье мы углубимся в кроличью нору и рассмотрим все различные типы свайных фундаментов и преимущества каждого из них…

Для справки в следующей таблице представлены все типы свайных фундаментов. Нажмите на каждый тип сваи, чтобы перейти к соответствующему разделу этой статьи для получения более подробной информации. Или альтернативно возьмите кофе и прочитайте от начала до конца…

Различные типы фундамента свай	Оперативная способность	Подходит в Rock	Dyrable Dyrable 4 . 0015
Bored Pile (Rotary Bored Pile)	Very Good	Yes	Very Good	No
Bored Pile (CFA Pile)	Very Good	Yes	Very Good	Yes
Driven Pule	OK	NO	OK	YES
СВИТА
.0534	Micro Pile	Poor	No	Poor	No
Franki Pile	Good	No	Good	Yes
Sheet Pile	N/A	No	В среднем	Да

Таблица различных типов свайных фундаментов, сравнивающая пригодность для скальных пород, глубины и наличия воды Таблица

Я хотел бы поблагодарить Keller Piling за использование их анимации установки свай, которые встроены в эту статью. Я имел удовольствие работать с Келлером над некоторыми из моих прошлых проектов в Мельбурне. Keller Group — многонациональная организация, имеющая опыт установки многих типов свайных фундаментов, описанных в этой статье. Посмотреть их сайт можно ЗДЕСЬ.

Что такое свайный фундамент

Свайный фундамент представляет собой фундамент глубокого заложения, конструкция которого напоминает колонну. Свайные фундаменты проникают в опорный грунт и используют силы трения между стороной сваи и грунтом и/или торцевой опорой между грунтом и ее носком, чтобы выдерживать требуемую расчетную нагрузку. Количество свай, размер в плане и глубина заделки в опорный грунт — это параметры, которые инженеры-строители могут изменять, чтобы соответствовать требуемым нагрузкам на свайный фундамент.

Часто может потребоваться несколько свай для поддержки заданной нагрузки под одной колонной или стеной. Это называется «группа свай». Как правило, несколько свай связывают вместе жестким бетонным элементом, называемым наголовником. В некоторых случаях для односвайного фундамента не требуется ростверк сваи, для подробного ознакомления с этим устройством загляните в ЭТУ статью.

Сваи также могут быть частью стен подвала и опорных систем для крупных коммерческих строительных проектов. Подробную статью о типах подвалов и, в частности, о том, как сваи образуют элементы стен подвала, можно прочитать в ЭТОЙ статье.

Строительство буронабивных свай для поддержки 75-этажной башни.

Как работают свайные фундаменты

Хотя свайные фундаменты бывают разных типов. То, как они работают с точки зрения структурной инженерии, очень похоже.

Типы свайных фундаментов можно разделить на три отдельные категории, независимо от метода строительства или материала…

• Висячие сваи
• Сваи на концах
• Комбинированные сваи на подшипниках качения

Висячие сваи

Висячие сваи получают большую часть своей несущей способности за счет поверхности трения между сторонами сваи и опорным грунтом.

Концевые опорные сваи

Концевые опорные сваи – это такие сваи, которые получают большую часть своей несущей способности от носка (основания) сваи, опирающейся на опорный грунт.

Сваи с комбинированными подшипниками скольжения

Как и ожидалось, сваи с комбинированными подшипниками скольжения получают свою несущую способность за счет комбинации трения и торцевых опор.

Сборные железобетонные забивные сваи устанавливаются на площадке.

Когда следует использовать типы свайных фундаментов

На решение о том, какую систему фундамента использовать для данного здания, влияют:

• Состояние грунта
• Возможность подмывания (и возможность гибкости в будущем)
• Близость к соседним зданиям и конструкции под землей.
• Наличие и глубина залегания грунтовых вод
• Силы, приложенные к конструкции (вниз, вверх и горизонтально)
• Стоимость проекта
• Способности и специализация местных подрядчиков

В следующих разделах описаны сценарии, в которых типы свайных фундаментов обычно являются лучшей альтернативой мелкозаглубленным фундаментам…

Грунтовые условия

Грамотный материал основания влияет на то, следует ли использовать свайные фундаменты и какие типы свайных фундаментов выбрать.

Если верхние слои почвы недостаточно прочны, чтобы выдержать требуемую нагрузку, инженеры-строители должны спроектировать основания, которые углубляются в профиль почвы. Типы глубоких свайных фундаментов раскрывают потенциал, основанный на более прочных грунтовых материалах.

В районе южного берега Мельбурна в Австралии верхние слои почвы чрезвычайно склонны к оседанию и имеют минимальную несущую способность. Этот слой почвы известен как ил острова Куд. Любые крупные здания, построенные в этом регионе, должны быть основаны на фундаменте под ними. Коренная порода в этом регионе находится на глубине от 35 до 40 м ниже уровня поверхности земли!

Некоторые типы свайных фундаментов могут достигать более плотных слоев грунта или даже коренных пород, как показано на этом поперечном сечении.

Предотвращение подмывания фундамента

Большинство типов свайных фундаментов позволяют производить неглубокие земляные работы в непосредственной близости от фундамента без подмывания.

При проектировании необходимо предусмотреть возможность этого. Однако, если предполагается, что будущие раскопки могут происходить рядом с фундаментом, свайный фундамент является идеальным решением для облегчения этого.

Инженеру-строителю просто необходимо учесть коэффициент трения, обеспечиваемый длиной сваи, соответствующей соседнему котловану.

Гораздо дороже, а в некоторых случаях невозможно допустить, чтобы это происходило рядом с мелкозаглубленными фундаментами, такими как изолированные площадки. Для неглубоких фундаментов необходимо ввести большие объемы глухого бетона для достижения аналогичного результата. Однако есть предел тому, что возможно с точки зрения обеспечения дополнительной глубины фундамента с помощью ослепления. Чтобы узнать больше о слепящем бетоне и его применении, ознакомьтесь с ЭТОЙ статьей.

При правильном проектировании некоторые типы свайных фундаментов могут в будущем безопасно проводить раскопки рядом с ними. Это не относится к большинству изолированных мелкозаглубленных фундаментов.

Предотвращение приложения дополнительной дополнительной нагрузки к чувствительным соседним конструкциям

В некоторых случаях инженеры-строители могут захотеть предотвратить приложение дополнительной дополнительной нагрузки к существующим конструкциям. Глубокий свайный фундамент позволяет строить новое здание рядом с существующим зданием без дополнительных нежелательных дополнительных нагрузок.

Возьмем в качестве примера сценарий, в котором предлагается построить новую многоэтажную офисную башню рядом с существующей подземной автостоянкой. Если новая офисная башня заложена на неглубоком фундаменте, нагрузка, передаваемая фундаментом на грунт, приведет к большой горизонтальной осевой нагрузке на существующие стены подвала.

Однако, если используется глубокий свайный фундамент, который воспринимает большую часть нагрузки через торцевую опору между подошвой сваи и грунтом, большая часть этой дополнительной нагрузки не будет воздействовать на стену подвала, как показано ниже.

Сооружение мелкозаглубленного фундамента рядом с существующей подвальной конструкцией может привести к нежелательному эффекту приложения дополнительной горизонтальной осевой нагрузки к существующей стене подвала. существующее цокольное строение. Это предотвращает нежелательную дополнительную нагрузку на существующую стену подвала.

Участки с мелким уровнем грунтовых вод

Свайные фундаменты идеально подходят для участков с неглубоким уровнем грунтовых вод. Рытье траншей и котлованов для больших изолированных неглубоких фундаментов может быть грязным, если основание котлована находится ниже уровня грунтовых вод.

Во время строительства раскопки необходимо постоянно осушать. Если скорость потока грунтовых вод достаточно значительна, это может быть неосуществимым решением.

Многие типы свайных фундаментов позволяют легко строить там, где могут возникнуть проблемы с грунтовыми водами. Эти типы обсуждаются далее в этой статье и включают в себя:

• Забивные сваи
• Буронабивные сваи (при сооружении с помощью шнека непрерывного действия)
• Винтовые сваи

Фундаменты, требующие большой подъемной силы

сваи часто могут быть эффективным решением фундамента.

Поднятие колонн и стен внутри конструкции может быть вызвано:

• Значительными опрокидывающими ветровыми нагрузками на высокие стройные здания
• Ветровое поднятие очень легких конструкций
• Воздействие качания на сдвиг стен в зданиях во время сейсмических событий

Неглубокие фундаменты решают проблему поднятия за счет использования собственного веса здания, а также использования соответствующей площади в плане для самого фундамента обеспечить стабилизацию. Однако, если поднятие достаточно велико, фрикционная способность некоторых типов свайных фундаментов может быстро и более эффективно решить эту дилемму.

Типы свайных фундаментов по материалам

Инженеры-строители и строители имеют несколько вариантов строительных материалов для различных типов свайных фундаментов. Некоторые типы свайных конструкций подходят для нескольких различных типов строительных материалов, в то время как другие подходят только для одного:

Типы свайных фундаментов могут быть построены из:

• Монолитный бетон
• Сборный железобетон
• Конструкционная сталь
• Конструкционная древесина (пиломатериалы)
• Композитный бетон и сталь

Типы свайных фундаментов по методологии строительства

В следующих разделах описаны наиболее распространенные типы свайных фундаментов, дано краткое объяснение того, как они устроены, и перечислены преимущества и недостатки каждого из них.

Буронабивные сваи

Буронабивные сваи обладают самой высокой грузоподъемностью среди всех типов свайных фундаментов. Они также могут достигать очень больших глубин.

Буронабивные сваи бывают двух основных типов:

• Вращающиеся буронабивные сваи (часто называемые просто буронабивными сваями)
• Шнековые сваи непрерывного действия (часто называемые сваями CFA или просто CFA)

Оба этих типа свай имеют круглую железобетонную конструкцию. Основное различие между ними заключается в том, как они сконструированы, а точнее, в том, какая сваебойная установка используется…

Буронабивная установка использует буровое долото, которое представляет собой короткое стальное винтовое режущее лезвие, прикрепленное к вращающемуся валу. Отверстие для сваи строится путем постепенного вкручивания режущего лезвия в почву, а затем извлечения лезвия из вырытой ямы вместе с вырезанным грунтом, где оно помещается в грузовик в качестве добычи и вывозится с места. Этот процесс повторяется до тех пор, пока выкопанная яма не достигнет необходимой проектной глубины.

После завершения земляных работ внутрь помещается арматурный каркас, а затем методом треми укладывается бетон.

Тремовый метод укладки бетона включает опускание трубы на основание котлована, конец трубы в верхней части котлована соединяется с бункером для бетона. Затем в бункер и трубу заливают влажную бетонную смесь. Затем трубу медленно поднимают из выкопанной ямы, заливая ее бетоном. В процессе подъема бетон постоянно пополняется в бункер, чтобы система оставалась полностью заряженной.

Видео, иллюстрирующее метод строительства фундамента из буронабивных свай типа

В буровой установке CFA используется буровое долото, состоящее из длинного стального спирального режущего лезвия, которое проходит по всей длине бурового вала. Буровой вал представляет собой полую трубу, через которую можно закачивать бетон.

Свая сооружается путем проникновения режущего лезвия в почву на необходимую расчетную глубину (в этом случае грунт не удаляется постепенно, а остается в отверстии между режущими лезвиями). Когда полноразмерный спиральный отвал выдвигается из отверстия, он увлекает за собой грунт, одновременно укладывая бетон по мере того, как он поднимается из котлована.

После извлечения сверла из отверстия арматурный каркас погружается в еще влажный бетон.

Видео, иллюстрирующее метод строительства свайного фундамента типа CFA

В чем разница между типами фундамента из свай CFA и буронабивных свай?

Таким образом, различия как для свай CFA, так и для буронабивных свай лучше всего иллюстрируются сравнительной таблицей…0015 БИТ БИТА Короткие спиральные спиральные спиральные биты Полный спиральный бит Доступные глубины Доступны . ) Available Diameter Up to 1.2m (4 foot) Up to 2.4m   (7.5 foot) Suitability for Rock Less Suitable More Suitable Suitability for Deep Gravel/Sand More Suitable Less Suitable Suitability below Water table More Suitable Менее подходит Метод бетонирования Tremie Сквозной буровой вал Suitability to support large vertical loads Less Suitable More Suitable Noise/Vibration Less Noise/Vibration More Noise/Vibration Comparison table of the differences между сваей CFA и буронабивной сваей

Преимущества типов буронабивных свай

• Глубина заложения может быть очень большой.
• В зависимости от сваебойной установки возможно ввинчивание в скалу.
• Если используется метод забивки свай CFA, его можно применять в зонах мелководья.
• Может быть достигнута чрезвычайно высокая грузоподъемность

Недостатки буронабивных свайных фундаментов

• Может образовываться значительный объем грунта, который необходимо вывозить за пределы площадки. Это может быть проблематично для участков, загрязненных почвой.
• Пыль, образующаяся во время строительства, может быть выше, чем у других типов свайных фундаментов
• Для монтажа и строительства требуется некоторое специальное оборудование по сравнению с некоторыми другими типами свайных фундаментов
• В процессе бурения возникает умеренная вибрация, особенно если встречаются скальные породы. -литой бетон, сталь или древесина.

  Предварительно сформированные сваи обычно изготавливаются за пределами площадки, а затем доставляются с требуемыми размерами и длиной.

  Затем сваи устанавливаются с помощью буровой установки с насадкой ударного молота (или иногда с вибрационной насадкой). Подобно тому, как забивают гвоздь в кусок дерева, буровая установка вбивает сваю в опорный грунт до тех пор, пока не будет достигнута желаемая мощность.

  Видео, иллюстрирующее метод строительства фундамента из забивных свай

  Как работают забивные сваи

  Процесс забивания забивной сваи в опорный грунт имеет множество преимуществ. С геотехнической точки зрения, процесс забивания смещает грунт вокруг ствола сваи, что уплотняет грунт во время установки и увеличивает его несущую способность.

  Забивные сваи лучше всего работают в условиях песчаного грунта. Если требуется заделка в опорную породу, забивные сваи не являются желательным решением.

  Для достижения желаемой производительности молоток непрерывно ударяет по верхней части сваи. При каждом ударе на боковой стороне сваи наносится контрольная метка. При каждом последующем ударе наносятся дополнительные контрольные отметки, чтобы можно было измерить смещение сваи при каждом ударе. Затем инженеры-геотехники могут рассчитать несущую способность сваи в любой момент времени, поскольку приложенная сила (удар молотком) является контролируемой постоянной силой, а результирующее смещение пропорционально жесткости системы и, следовательно, ее несущей способности.

  Обычно существует точка, в которой дальнейшее воздействие на верхнюю часть сваи невозможно, поскольку грунт может настолько уплотниться, что последующие удары не приведут к дальнейшему смещению сваи. По этой причине часто бывает трудно достичь желаемой несущей способности забивной сваи, поскольку метод установки может препятствовать достижению дальнейшего заглубления (и, следовательно, более высокой несущей способности).

  Установка забивных свай на стройплощадке

  Преимущества фундаментов с забивными сваями

  • Может выдерживать умеренные нагрузки
  • Не требует удаления почвы. Это особенно выгодно для участков с загрязненной почвой.
  • Может использоваться в условиях агрессивного грунта
  • Очень быстрая установка
  • Поскольку сваи изготавливаются за пределами площадки, их качество выше благодаря изготовлению в контролируемой среде
  • Можно использовать широкий диапазон размеров свай от 350 мм до 2400 мм в диаметре (от 14 до 95 дюймов)
  • Отсутствие открытых отверстий во время строительства, что повышает безопасность на площадке
  • Может использоваться при наличии грунтовых вод

  Недостатки типов фундаментов на забивных сваях

  • Шумный процесс установки
  • Установка может вызвать чрезмерную вибрацию, которая может повлиять на соседние объекты (как на жильцов, так и на конструкции)
  • Меньшая гибкость для достижения высокая несущая способность
  • Обычно не подходит для каменистых грунтов

  Винтовые сваи

  Винтовые сваи обычно изготавливаются из конструкционной стали.

  Если вам когда-либо нравилось открывать бутылку вина (с пробкой, а не с винтовой крышкой), вы уже знаете, как работают винтовые сваи…

  Видео, иллюстрирующее метод строительства фундамента на винтовых сваях

  Как работают винтовые сваи

  Винтовые сваи представляют собой предварительно изготовленные элементы из конструкционной стали, состоящие из круглого стального вала с круглым режущим лезвием в основании.

  Винтовые сваи могут быть установлены с использованием неспециализированного оборудования. Достаточно простого экскаватора с вращающейся головкой.

  Винтовые сваи бывают секционными, первая секция, которая устанавливается, имеет режущее лезвие. Если желаемая глубина и, следовательно, несущая способность не достигнуты, используются последующие длины. каждая последующая длина сцепляется с предыдущей, и установка шурупа продолжается до тех пор, пока не будет достигнута нужная глубина.

  Преимущества фундаментов на винтовых сваях

  • Очень тихая установка
  • Минимальное образование пыли во время строительства
  • Минимальная вибрация при строительстве
  • Легкий вес, большинство деталей можно поднять на место с помощью ручного труда
  • Минимальный объем грунта, что особенно важно для участков с загрязненной почвой.
  • Требуется неспециализированное оборудование, что делает этот тип свай идеальным для жилищного строительства.

  Недостатки винтовых свайных фундаментов

  • Не подходит для каменистых грунтов.
  • Перед началом строительства необходимо детально изучить состояние грунта.
  • Несущая способность ограничена, особенно по сравнению с некоторыми другими типами свайных фундаментов.

  Микросваи

  Микросваи (также называемые минисваями) по своей природе очень похожи на буронабивные сваи, но имеют гораздо меньший размер с точки зрения диаметра и глубины сваи.

  Диаметр микросвай обычно составляет от 150 до 300 мм (от 6 до 12 дюймов), тогда как диаметр буронабивных свай составляет 300 мм и более…

  Видео, иллюстрирующее метод строительства фундамента из микросвай Тип

  Как работают микросваи

  Из-за небольшого диаметра и малой глубины микросвай их установка немного отличается от буронабивных свай.

  Сначала в грунт на необходимую глубину вдавливается стальной кожух. Затем почву удаляют методом промывки. Этот метод заключается в подаче воды под давлением в почву, после чего водно-грунтовая смесь буквально высасывается из кожуха.

  Затем в отверстие заливается бетон с использованием метода треми, описанного ранее в этой статье. Поскольку укладка бетона происходит снизу вверх, стальной кожух одновременно снимается.

  Затем в еще влажный бетон погружается арматура. Из-за малого диаметра сваи вместо полноценного арматурного каркаса обычно устанавливается одиночный централизованный стержень.

  Преимущества типов фундаментов из микросвай

  • Может устанавливаться в ограниченном пространстве, что делает его идеальным для укрепления существующих фундаментов на автостоянках и т. д.
  • Относительно тихая установка
  • Относительно низкая вибрация во время строительства
  • Материал грунта минимален из-за малого диаметра и длины свай

  Недостатки фундаментов из микросвай

  • Не подходит для больших нагрузок (идеально подходит для обеспечения дополнительной прочности существующих оснований )
  • Длина ограничена. Если фундамент должен достигать большой глубины, микросваи не являются приемлемым решением.
  • Ограниченное применение на мелководье

  Свая Franki

  Свая Franki, пожалуй, один из моих любимых типов свайного фундамента. Сваи Franki используют преимущества буронабивных свай.

  Сваи Franki часто называют сваями с нагнетанием под давлением. Этот тип сваи был запатентован Эдгардом Франкиноулем в 1909 году.

  Видео, иллюстрирующее метод строительства свайного фундамента Franki Тип

  Как работают сваи Franki

  Установка свай Franki начинается с введения в землю стальной обсадной трубы. Стальной корпус пробивает слои грунта с помощью отбойного молотка.

  В нижней части стального кожуха предусмотрена сухая цементная смесь. Отбойный молоток опускает сухую цементную смесь и стальную обсадную трубу все ниже и ниже, пока не будет достигнута желаемая глубина. Сухая цементная смесь действует как головка молота (забивная пробка), позволяющая системе проникать глубоко под землю.

  После достижения желаемой глубины положение стальных обсадных труб фиксируется, что предотвращает дальнейшее движение. По сухой бетонной смеси наносятся последние удары молотком, которые дополнительно уплотняют грунт и заставляют смесь выходить из стального корпуса. При этом сухая цементная смесь образует луковицу в основании сваи. Эта форма луковицы позже придаст свае Franki исключительную грузоподъемность, когда она будет завершена.

  Затем устанавливается арматурный каркас и оставшаяся часть вырытой ямы и заполняется бетоном.

  Преимущества свайного фундамента Franki Тип

  • Благодаря стальному корпусу свая Franki может быть установлена ​​при наличии мелкого уровня грунтовых вод.
  • Форма луковицы в основании сваи Franki придает ей очень большую несущую способность по сравнению с ее длиной
  • Процесс уплотнения во время строительства также придает свае Franki очень хорошую способность к сжатию по сравнению с ее относительной длиной

  Недостатки свайного фундамента Franki типа

  • Глубина установки свай Franki ограничена
  • Строительство может быть шумным из-за ударного молота
  • При строительстве возникает относительно высокая вибрация
  • Не подходит для каменистых грунтов

  Шпунтовая свая

  Шпунтовые сваи являются исключением из типов свайных фундаментов для этой статьи. Это связано с тем, что шпунтовые сваи в основном используются для временного укрепления и удержания почвы. Они могут выдерживать только номинальную вертикальную нагрузку.

  Шпунтовые сваи также используются для временных перемычек, помогающих при строительстве опор и фундаментов мостов посреди водоемов.

  Видео, иллюстрирующее метод строительства фундамента из шпунтовых свай

  Как работают шпунтовые сваи

  Шпунтовые сваи изготавливаются из листов конструкционной стали. Стальные листы обычно имеют трапециевидную форму, чтобы придать шпунтовой системе жесткость при изгибе. №

  Профилированные стальные листы вдавливаются в грунт бок о бок, образуя непрерывную сцепленную стену. Установка сегментов может выполняться либо с помощью специализированной буровой установки, либо на более мелких участках их можно просто вдавить в землю с помощью экскаватора с помощью навесного ковша, чтобы вдавить их в почву.

  Шпунтовые сваи обычно используются для временного удержания и укрепления, чтобы помочь в строительстве других строительных элементов, таких как глубокие фундаменты и стены подвала.

  Сегменты шпунтовых свай, сложенные во дворе, прежде чем они будут доставлены на стройплощадку и погружены в грунт

  Преимущества шпунтовых свай

  • Бесшумная установка
  • Низкий уровень пыли во время строительства
  • Относительно низкая вибрация, создаваемая во время строительства.
  • Может использоваться в местах с небольшим уровнем грунтовых вод.

  Недостатки шпунтовых свай

  • Могут выдерживать только небольшие вертикальные нагрузки (не предназначены для этого применения)
  • Расчетный срок службы шпунтовых свай низкий из-за заглубления стали в грунт. Применение цинкования может продлить срок службы, однако ненадолго.
  • Не подходит для горных пород

  Дополнительная литература

  Вы когда-нибудь задумывались, как инженеры-строители проверяют, достаточно ли прочна построенная свая, чтобы выдержать расчетную нагрузку? Взгляните на ЭТУ статью, в которой рассматриваются все различные типы испытаний свай.

  Нравится:

  Нравится Загрузка…

  СКУЧНО?? ПОЧЕМУ НЕ ВИНТ? Часть I

  Родни Эпплби, New Business Manager

  ЧАСТЬ I: То, что можно увидеть и потрогать.

  Часто на этапе технико-экономического обоснования плюсы и минусы скучного сваи, деревянные сваи, сваи UC, сваи и плитный фундамент взвешиваются и по сравнению. В конечном итоге решения, которые мы заставить работать на техническом уровне… и тогда быть экономически выгодным.

  Укладка свай может быть буквально такой же простой, как просверлить отверстие и залил бетоном! Но времена, когда это не так просто (он же 99% время), если вы не сделали домашнее задание и выбрали неправильную технику, вы будет мчаться на коне боли в одинокий закат.

  Допустим, вы решили, что буронабивные сваи — это способ иди…  А вы не думали, что винт геморрой? И почему или когда винт куча будет вашим лучшим вариантом?

  МАТЕРИАЛЫ:

  Совершенно очевидно – бетон и немного арматуры всегда будут дешевле высокой стоимости стальных корпусов. Но, как известно, стоимость Торт — это больше, чем просто мука, вода, сахар и яйца.

  Стоимость сваи не ограничивается материалы…..

  ГРЯЗЬ И КОРПУСЫ:

  Один из самых больших рисков для проекта всегда в работе в земле. Итак, вы должны сделать уверен, что вы сделали свою домашнюю работу по отчетам Geotech. Это может быть трудная стоимость проглотить вперед без возврата ваших денег, но деньги, потраченные сейчас, сэкономят больше позже.

  В свои ранние дни я усвоил примерное

  эмпирическое правило: Если значение «N» теста SPT меньше 15, он, вероятно, рухнет … если Значение «N» теста SPT выше 20, оно, вероятно, выдержит.

    Также учитывайте типы почвы (например, пески = несвязные  по сравнению с глинами (очень связные) и места, где вода стол есть.

  Если возможен обвал грунта – то вам нужны временные оболочки. Попытка «сойти с рук» обрекает сваи на смерть как обрушение отверстия сваи будет смешивать грязь с бетоном вокруг арматуры.

  «Джо-удар-подрядчик» может установить 6-8-метровые сваи своим маятниковый шнек и небольшая виброустановка. Помимо этого способность простой экскаватор для снятия (

  а не «срывать»!

  ) обшивка становится Сильнее. Теперь вам нужен гусеничный кран, с вибромолотом – и вы сейчас расходы начинают значительно расти!

  для справки: в постоянном корпусе в буронабивных сваях больше стали, чем в винтовых, поэтому они должны быть дороже.

  Чем тяжелее почва, и чем глубже они уходят – тем более вероятно, что винтовые сваи могут быть вашим лучшим выбором!

  БОЛЬШОЙ ЗАВОД = БОЛЬШЕ $$$:

  Гусеничный кран и вибромолот будут:

  ·

  Стоимость мобилизации от 10 до 30 тысяч долларов

  ·

  1 день на мобилизацию и 1 день на демобилизацию.

  ·

  Стоимость около $2-6 тыс.

  в день

  больше чем типичный завод по производству винтовых свай (учитывая все оборудование и рабочую силу на площадке).

  ·

  Уменьшить доступную площадь на объекте, чтобы не было места для «махать руками» безопасно, и таким образом…..

  ·

  Производительность опускания свай. Мы регулярно устанавливаем 10-20 свай в день до 24м. Скучно бы складывать повезет установить 4 сваи в день.

  о

  Примечание: каждый день больше = еще 3-6 тысяч долларов клиенту придется заплатить.

  ·

  Увеличить риск… Подрядчики теперь будут добавлять риск на случай непредвиденных обстоятельств дополнительная надбавка 2-10%.

  Забивка буронабивными сваями обычно стоит дороже в день, чем винтовые сваи, с более «разовыми» затратами.

  СЛЕД

  Гусеничные краны, буровые установки, экскаваторы, вибромолоты, служебные помещения, контейнеры бригадира, временные кожухи, армокаркасы…. Бентонит/полимер танки?? Приезжают/уезжают испорченные грузовики…. Прибывают/отъезжают бетоновозы. Тремми льется куча.

  Теперь объедините главного подрядчика, начинающего засыпку свай, чтобы сократить общую программу фондов!

  Ключ к быстрой укладке свай — быть единственным подрядчиком на сайт… Это не только коммерчески выгодно, но и, что более важно, безопаснее!

  Винтовые сваи имеют меньший завод, меньше материалов/поставок, нет вывоз мусора и меньше бетоновозов.

  Установка для винтовых свай меньше, быстрее, шустрее, проще и безопаснее!!!

  Так что, надеюсь, к настоящему времени вы начинаете думать, что вы ничего не теряете, если попросите Piletech предоставить бесплатную приблизительную стоимость заказа чтобы увидеть, находятся ли они в пределах поля вашей текущей конструкции буронабивной сваи.




  Подключайтесь скорее на «Скучно? Почему не Винт? Часть II. Вещи, к которым нельзя прикасаться».

  Когда используются буронабивные сваи?

  Хотя винтовые сваи являются одним из наиболее распространенных типов свай, существует множество различных типов свай, которые можно использовать в строительстве и горнодобывающей промышленности. Буронабивная свая (также известная как буронабивной стержень) — это тип сваи, который часто подходит для поддержки конструкций с большими вертикальными нагрузками.

  Буронабивные сваи отличаются от других бетонных свайных фундаментов, таких как закручивающиеся сваи и железобетонные квадратные сваи, в которых используются сборные железобетонные сваи. Буронабивная свая представляет собой монолитную бетонную сваю, поэтому свая заливается на строительной площадке.

  Буронабивные сваи часто являются благоприятным решением для фундамента, когда состояние грунта считается хорошим. Это означает, что нет угрозы мелководья, почвы однородны, а удаление грунта не будет сложным или дорогостоящим мероприятием (что означает отсутствие загрязненного асбеста или кислых сульфатов). Буронабивные сваи используются в самых разных проектах, включая, помимо прочего:

  • Мостовые работы
  • Некоторые высокие здания
  • Крупные промышленные комплексы
  • Любые другие сооружения, требующие глубокого фундамента.

  Общепризнано, что буронабивные сваи, забуренные в горные породы, могут повысить шансы на минимизацию любой осадки фундамента. Есть и другие преимущества использования буронабивных свай. Некоторые преимущества буронабивных свай:

  • Возможность использования свай различной длины
  • Снижение потребности в больших земляных работах и ​​последующей обратной засыпке
  • Меньше вибрации и разрушения почвы
  • Может обрабатывать уникальные и негабаритные грузы
  • Способность бурить сваи на значительную глубину
  • Большая грузоподъемность, чем у забивных свай.

  Как устанавливаются буронабивные сваи?

  При выполнении проекта по забивке свай необходимо выполнить множество действий. Во-первых, почва и камень должны быть очищены, чтобы освободить место для сваи. Почва обычно удаляется с помощью буровых инструментов, таких как буры для грунта, буры для горных пород, колонковые буры и ковши для очистки. Эти полезные инструменты могут достигать значительной глубины до 30 м. Специалисты по свайным работам владеют различными буровыми установками и экскаваторами на гусеничном ходу, которые часто могут бурить на экстремальную глубину до 30 м (даже в сильно скалистой среде).

  Буронабивные сваи бурятся круговыми шнеками, затем очищаются, а затем заполняются бетоном и каркасами, армированными сталью.

  Поддержка сваи во время ее строительства очень важна, поэтому наша команда оценивает состояние грунта и экологические ограничения на месте. Мягкие почвы, твердые глины или слои горных пород могут создавать проблемы. Если пробуренная скважина требует вмешательства, чтобы оставаться открытой (во избежание обрушения скважины почвой/песком), стальной хвостовик может быть постоянным или временным решением.

  Какие еще типы свай существуют?

  Каждый проект и разработка уникальны, поэтому для обеспечения безопасного и надежного фундамента можно использовать множество различных типов свай. Винтовые сваи и фундамент — два других распространенных типа свай, которые обычно используются экспертами по свайным работам. Вообще говоря, винтовые сваи чрезвычайно популярны, потому что они доступны по цене, быстро устанавливаются, создают меньше беспорядка и приводят к меньшему количеству движения на площадке. Фундамент, с другой стороны, полезен для поддержки существующих структур, которые осели или не справились с фундаментом.

  Тщательный осмотр объекта перед началом работ поможет нашей бригаде определить тип свай, наиболее подходящий для ваших нужд. Как указывалось выше, трудные или сложные типы почвы могут представлять трудности, поэтому мы разработаем план, учитывающий эти проблемы и обеспечивающий успех проекта по забивке свай.

  Специалисты по забивке свай работают над рядом различных проектов, включая государственные объекты, жилые дома, коммерческие здания и многоэтажные квартиры, что означает, что мы обладаем обширным опытом во всех типах забивки свай. Мы можем работать вместе, чтобы найти решение, которое подходит для ваших обстоятельств.

  Зачем заказывать буронабивные сваи у The Piling Experts?

  Если вы ищете подрядчика по забивке свай для помощи в установке буронабивных свай, свяжитесь с экспертами по забивке свай. Как следует из названия, мы являемся экспертами в своей области и имеем достаточный опыт бурения буронабивных свай для наших клиентов. Мы гордимся превосходным обслуживанием клиентов и эффективными решениями по установке свай, поэтому мы являемся одним из лучших подрядчиков по установке свай в Австралии.

  Буронабивные сваи могут быть или не быть лучшим доступным вам решением, в зависимости от ваших уникальных обстоятельств и деталей вашего проекта. Наша команда найдет время, чтобы правильно связаться с вами и определить, какой вариант укладки наиболее подходит для вашего проекта или разработки. Мы можем учитывать все факторы, включая среду, ваш бюджет, ваше рабочее пространство и желаемые сроки, чтобы найти эффективное решение.
