Греющий кабель. Виды и устройство. Применение и установка. Работа

Одной из сложных задач является бесперебойное водяное снабжение жилых домов и других объектов, особенно в зимний период. Чтобы не происходило промерзание труб, их необходимо укладывать ниже определенного уровня промерзания. Однако нет абсолютной гарантии, что водопровод не перемерзнет, и не прекратится подача воды.

Это обуславливается следующими причинами:
  • Аномальные морозы, которые в последнее время уже не редкость.
  • Место подведения труб к дому чаще всего промерзает.
  • Возникновение аварий на трассе трубопроводов.

Обычное утепление труб не дает должного эффекта при длительных и сильных морозах. Решением этого вопроса является использование греющего кабеля для отогревания водопровода. С его помощью можно поддерживать необходимую температуру и предотвращать образование на трубах конденсата. При этом трубы все равно придется укладывать в землю, но на гораздо меньшую глубину. На вводе в дом можно установить более мощный греющий кабель, и применить качественное утепление.

К греющему кабелю прилагается инструкция, изучив которую можно легко уложить и подключить его самостоятельно. Кабель для обогрева применяется не только для водопровода, но и в других сферах.

Виды и конструктивные особенности
Греющий кабель классифицируется двумя видами:
  1. Резистивный.
  2. Саморегулирующийся.
Резистивный греющий кабель

Эта модель самая доступная по стоимости для покупателя, так как для его изготовления не требуется применение сложных технологий и дорогостоящих материалов. Мощность и длина кабеля выполняется неизменной величиной. Не допускается разрезание резистивного кабеля на несколько частей, так как снизится сопротивление и увеличится температура жил выше допускаемой величины. Это может привести к разрыву цепи.

Резистивный кабель равномерно нагревается по всей длине. При создании проекта необходимо точно определить длину кабеля.

Подключение греющего кабеля можно выполнять различными способами. Наиболее простым является подключение его в электрическую розетку. При более сложных вариантах в схемах используют различные датчики, электронное оборудование с регулятором мощности, для поддержания определенной температуры.

Резистивный кабель делится в свою очередь на несколько видов:
  • Одножильный. Это простая конструкция с внешней термоустойчивой оболочкой, под которой находится медная экранирующая оплетка на изоляции из фторопласта. Внутри этой изоляции заключена нагревающая токопроводящая жила. Такой кабель укладывается с учетом возможности соединения обоих концов на одном клеммнике. Для этого необходимо рассчитать длину кабеля для получения необходимой температуры. Такое простое подключение можно выполнить самостоятельно.

  • Двухжильный кабель укладывается на всю длину. Затем один конец кабеля с двумя жилами подключается к питанию, а другой конец закрывают специальной герметичной муфтой. Такой кабель значительно упрощает процесс монтажа.

  • Зональный кабель также является резистивной моделью нагревающего кабеля. Его устройство аналогично двухжильному кабелю с добавлением нагревающих спиралей между двумя основными жилами на одинаковых отрезках длины с равной мощностью. Это позволяет отрезать части кабеля с определенным шагом. Неисправность в виде перегорания спиральных проводников на некоторых участках приводит к появлению холодной зоны на неисправном участке.



Особенности установки резистивного кабеля
  • Тщательно рассчитать требуемую мощность и затраты на тепло. При расчете необходимо учесть материал нагреваемой поверхности и ее площадь, температуру, влажность. При недостаточном отведении тепла срок эксплуатации системы нагрева значительно сократится.
  • Нельзя использовать для отогрева труб водопровода кабели, которые используются для теплых полов в квартире, так как их изоляция не защищена от влаги.
  • При укладке нагревательного кабеля нельзя допускать его пересечения.
Главными достоинствами резистивного нагревающего кабеля являются:
  • Повышенная надежность.
  • Стабильность характеристик на всем сроке службы.
  • Малый ток при включении.
  • Легкая установка.
  • Простое устройство.
  • Низкая стоимость.
Саморегулирующийся кабель

Этот вид кабеля работает по-другому. Устройство саморегулирующего греющего элемента выполнено в виде матрицы, находящейся между токоведущими жилами. Эта матрица изготовлена из эластичного полупроводникового материала. Значение сопротивления полупроводника матрицы зависит от температуры среды, окружающей кабель. При этом изменяется расходуемая мощность и эффективность нагревания.

Принцип саморегулирования заключается в том, что необходимое тепло выделяется только на определенном участке, где это нужно. При снижении температуры сопротивление кабеля увеличивается, и выделяется больше теплоты. И наоборот, если температура повышается, то сопротивление кабеля и количество тепла уменьшается. С помощью такого эффекта кабель не будет перегреваться, даже если при его укладке произошел нахлест. Электроэнергия при эксплуатации саморегулирующего кабеля расходуется оптимальным образом.

Саморегулирующее нагревание эффективно для подземных труб и систем антиобледенения. При установке кабель можно разрезать на отрезки любой длины, без помощи специалистов, и ущерба рабочих свойств. Не обязательно нагревать весь трубопровод. Достаточно уложить греющий кабель только в местах с большей вероятностью замерзания.

Саморегулирующий кабель имеет высокую стоимость, однако пользуется большой популярностью. Расходы на приобретение и установку быстро окупаются во время работы за счет экономии электрической энергии.

Преимущества
  • Эластичность и гибкость дают возможность укладки греющего кабеля для любой сети труб, в конструкциях разной геометрической формы.
  • Процесс эксплуатации и монтажа не приносит вреда экологии.
  • Возможность самостоятельной установки системы при условии грамотного расчета и выполнения всех требований монтажа подогрева.
  • Простая работа, не требующая профессиональных навыков.
Применение
Универсальность и простота использования, а также принцип работы нагревательного кабеля обуславливает его широкое применение:
  • Обогрев дорожек в саду, ступенек и тротуаров. Это исключает травматизм и падение пешеходов на замерзшей поверхности.
  • В производственных зданиях и жилых помещениях используют греющий кабель для поддержания необходимой температуры водопровода, а также прогрев трубопроводов, находящихся в грунте и в открытом виде.
  • Обогрев покрытия пола обеспечивает уют и тепло в комнате в морозные дни.
  • Подогрев труб, расположенных на крышах домов, водосточных систем, кровельных покрытий. Провод фиксируется внутри или снаружи трубы. При работающей системе нагрева разрушение трубопровода, падение льда и обледенение края крыши исключается. Это обеспечивает безопасность для людей.
Способы установки

Греющий кабель для обогрева водопроводной системы укладывают внутри или снаружи трубы. Каждый метод подразумевает применение своего вида кабеля.

Установка внутри трубы
Требования к внутренней установки нагревательного кабеля:
  • Герметичная концевая муфта.
  • Степень защиты не менее IP
  • Отсутствие вредных веществ при нагревании.

Для установки провода внутрь трубы на ее конце устанавливают тройник. Провод заводится в один из отводов тройника с сальниковым уплотнением.

Соединительная муфта, расположенная на переходе между электрическим питающим кабелем и нагревательным кабелем, должна располагаться за сальником и трубой, так как она не имеет защиты от влаги.

Монтажный тройник может иметь конструкцию с разными углами. При этом способе кабель не закрепляется, а заправляется внутрь.

Внешняя установка

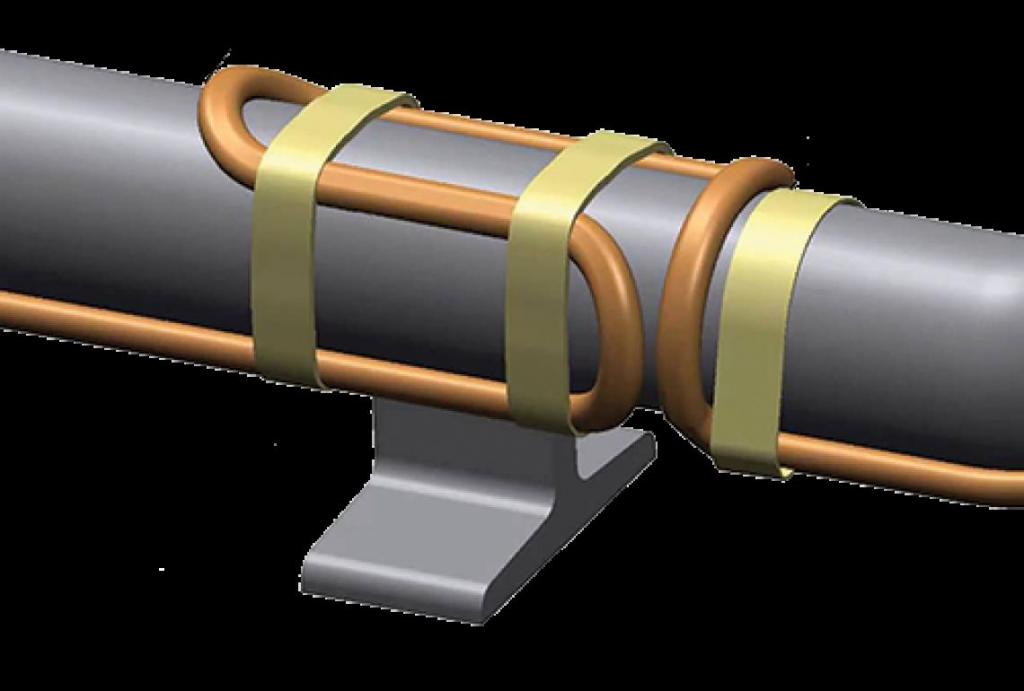

Фиксация греющего кабеля для водопроводной трубы снаружи выполняется плотно, всей поверхностью кабеля. Перед монтажом на металлические трубы, необходимо очистить их от ржавчины, грязи и пыли, а также следов сварки. Поверхность труб не должна иметь элементов, способных повредить нагревательный провод.

Греющий кабель укладывается на чистую поверхность, закрепляется через 30 см клейкой металлизированной лентой или специальными хомутами. При прокладке двух кабелей, их устанавливают в нижней холодной части трубы параллельно друг другу, без соприкосновения. Если укладывается более трех ниток кабеля, то большую их часть располагают снизу, также без соприкосновения.

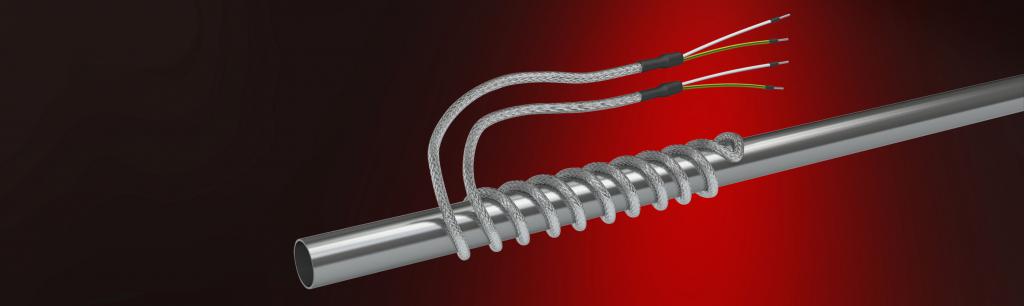

Другим способом укладки является монтаж спиралью. При этом следует соблюдать аккуратность, так как многократные и резкие изгибы могут повредить кабель. Можно постепенно разматывать муфту, наматывая на трубу освобождающийся кабель. Также можно зафиксировать кабель с провисаниями, которые наматывают и фиксируют липкой лентой.

Для обогрева пластиковой трубы сначала клеят металлизированный скотч, который повышает проводимость тепла и эффективность нагревания. Особенностью установки является следующий фактор: вентили, тройники и другие сантехнические устройства требуют большее количество тепла. Поэтому при монтаже на каждом таком устройстве необходимо выполнить несколько петель, не слишком изгибая греющий кабель.

Для утепления труб не рекомендуется применять минеральную вату, так как она впитывает влагу и теряет свойства утепления. На морозе мокрая вата замерзает и рассыпается.

Для этого используют специальные виды утеплителя: пенополистирол, изготовленный в виде элементов труб, и называемый скорлупой. Он имеет хорошие свойства изоляции и не впитывает влагу.

Похожие темы:

Что такое саморегулирующий греющий кабель и как подобрать его для своих нужд



Кабель в разрезе

В классическом понятии кабель – устройство для транспортировки электричества или электрического сигнала из точки «А» в точку «В», однако с греющими кабелями все немного не так. Их основная задача – излучать тепло на всей своей протяженности или на определенных участках. В данный момент на рынке есть три вида греющих кабелей резистивный, зональный и саморегулирующий греющий кабели. Из этих вариантов последний – самый дорогой, но зачастую самый перспективный в плане использования практически во всех сферах.

Принцип работы

Отличие саморегулирующего кабеля от резистивного и зонального заключается в конструкции и принципе работы. Если кратко, то резистивный кабель – это длинный кипятильник, без возможности его укоротить. В этом случае проводники тока являются нагревательными элементами.

Резистивный кабель.

Зональный греющий кабель  можно обрезать, т.к. ток в нем поставляется по  параллельным жилам, между которыми намотан греющий элемент из проволоки с высоким сопротивлением. Через определенные участки эта проволока касается  одной из токопроводящих жил и обеспечивает нагрев участка «зоны»

Устройство зонального греющего кабеля
[sc:img]

Саморегулирующий греющий кабель представляет собой более «умную» конструкцию. Внутри оплеток и экранов (в зависимости от модификации) находится основной элемент кабеля – две медные токопроводящие жилы, между которыми располагается греющая матрица. Выглядит она как обычный плотный полиэтилен, однако обладает качествами, которые выводят обогрев кабелем на принципиально новый уровень. Эта матрица – полупроводник, и она меняет свои свойства при изменении температуры.

Саморегулирующий кабель. Что внутри

Пример с теплыми полами

Допустим, вы делаете с помощью такого кабеля теплые полы. Но в разных комнатах, обычно, разная исходная температура пола, например в ванной она одна, а в прихожей – другая. Более того, в одной и той же комнате исходная температура пола может значительно различаться и если вы будете использовать резистивный или зональный кабель, то достичь баланса комфортного пола можно, но только разбивая комнаты на «холодные» и «теплые» зоны. Для этого нужно будет устанавливать дополнительные терморегуляторы и тепловые датчики… Не очень приятная перспектива, особенно с учетом тех недостатков, о которых мы напишем чуть ниже.

Обустройство теплого пола с помощью кабеля
[sc:img]

Саморегулирующий кабель позволяет исключить из схемы терморегулятор вообще. Он сам регулирует, где нужно греть сильнее, а где слабее за счет своей матрицы. Допустим, вы вошли домой с мороза и оставили свои заснеженные ботинки на полу с саморегулирующим кабелем. Так вот, участок с ботинками будет нагреваться сильнее всех остальных участков ровно до тех пор, пока не нагреет ваши ботинки до заданной температуры.

Это значительно экономит электроэнергию за счет того, что греется только тот участок, который нуждается в обогреве.

Пример с водопроводом

Использование греющего кабеля для обогрева водопровода

Чтобы в сильный мороз не замерзла вода в водопроводе, вы обмотали водопроводный вентиль греющим кабелем. Любой вентиль (водосчетчик, фильтр грубой очистки и т.д.) имеет сложную геометрическую форму, которая не позволяет кабелю касаться непосредственно металла. Если вы будете использовать именно саморегулирующий греющий кабель, то основной расход электричества будет идти на нагрев именно тех участков, которые касаются металла, т.к. там теплоотдача будет наиболее выражена. КПД кабеля при этом возрастает в несколько раз по сравнению с другими системами кабельного обогрева

Пример с обогревом кровли

При обогреве кровли от обледенения вы практически никогда не сможете угадать, в каком участке будет наиболее опасный для возникновения сосулек участок. Используя этот кабель с полупроводниковой матрицей, вы можете быть уверены, что будет согрет именно тот участок, на котором было больше всего льда/воды.

Обогрев крыши саморегулирующимся кабелем
[sc:img]

Полезный совет: если вы собираетесь использовать кабель для обогрева кровли, стоит выбрать тип, устойчивый к ультрафиолетовому излучению и нормально переносил высокую температуру, т.к. температура кровли летом поднимается до 50-60 градусов. Например, Raychem ETL-10 выдерживает температуру 65 градусов.

Преимущества



Кроме главных перечисленных, есть еще несколько «фишек», которые дополняют картину

  • Кабель можно отрезать любой длины, начиная с 20 см. Это никак не повлияет на его свойства. Не будет непрогретых участков, как и участков с повышенной температурой
  • При монтаже можно перекрещивать. Особенно актуально при согревании водопроводных узлов. Кабель в месте скрещивания не перегревается и не выходит из строя
  • Остается работоспособным при обрыве. Если по каким-то причинам оборвется токоведущая жила внутри кабеля, то до этого места он все-равно будет греть
  • В случае обогрева труб саморегулирующим кабелем, есть модификации для размещения внутри трубы, что значительно повышает КПД
  • Не требует теплодатчика и терморегулятора. Подключается напрямую в розетку или к выключателю
  • Простота подключения, есть специальные наборы для подключения к электричеству, внутрь трубы, заделки конца кабеля.

Недостатки

Ну куда ж без них? Основной – это конечно же цена. В зависимости от модификации она бывает в 2-3 раза дороже аналогичной мощности/длины для резистивных и зональных греющих кабелей.

Второй значительный недостаток – саморегулирующим кабелем нельзя быстро обогреть/оттаять тот или иной участок. Он просто не нагреется выше номинальной температуры. Этот кабель предназначен скорее для того, чтобы быть включенным постоянно, благо, низкое энергопотребление позволяет пережить это безболезненно для вашего кошелька

Третий недостаток, а скорее особенность этого отопительного элемента – повышенная стартовая нагрузка. Допустим на вашем кабеле маркировка 50Вт м.п. (50 Ватт на один погонный метр) – это означает, что при включении кабеля в сеть нагрузка будет составлять 80-100 Ватт на метр до тех пор, пока кабель первый раз не прогреется (1-5 минут) – эту особенность стоит учитывать при прокладке проводки соответствующего сечения.

Подключение

Некоторые модели саморегулирующих греющих кабелей имеют дополнительные оплетки и защитные экраны. Мы рассмотрим подключение кабеля с двумя изоляционными оплетками.

  1. Надрезаем и снимаем первую изоляцию на длину 40 мм;
  2. Под ней находится медная оплетка (земля) – скручиваем ее в жгут;
  3. Под оплеткой находится внутренняя изоляция – её нужно зачистить до внутренней матрицы (она черного цвета) на длину 30 мм;
  4. После этого аккуратно срезается сама матрица, оголяя токоведущие провода, на ту же длину 30мм ;
  5. На провода (токоведущие и землю) надеваются термоусадочные трубки, длиной 25 мм, усаживаются феном, но чаще всего зажигалкой J;
  6. Токоведущие провода после этого можно объединить еще одной термоусадочной трубкой и усадить их вместе;
  7. Кабель готов к подключению.

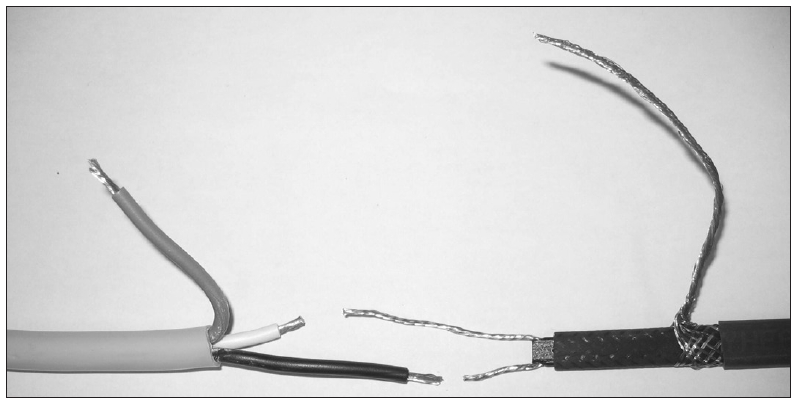

Порядок разделки кабеля

Как видно, никакого принципиального отличия в подключении данного кабеля от обычного силового с заземлением нет. Различия есть в заделке оконцовки такого кабеля. Т.к. греющий кабель – окончательный элемент и ни к чему не подключается – его конец должен быть соответствующим образом заделан. Производители саморегулирующих греющих кабелей продают специальные комплекты для их разделки и оконцовки. Работа же сводится к следующему:

  1. Зачищается первый слой изоляции на длину 20мм;
  2. На медную оплетку надевается термоусадочная трубка по длине на 10 мм больше ;
  3. После усадки, пока трубка не остыла, свободный конец зажимается плоскогубцами;
  4. Все это после остывания намазывается слоем силиконового герметика
  5. На всю эту конструкцию надевается еще одна термоусадочная трубка большего диаметра, чтобы перекрывать внутреннюю трубку на 20 мм в обе стороны
  6. Усаживается феном до тех пор, пока на конце не появится выдавленный силикон.
  7. Трубка загибается и зажимается плоскогубцами пока не остыла

Порядок работ по оконцовке кабеля

После таких манипуляций кабель смело может отправляться в самые опасные и мокрые места. Влага ему теперь не страшна.



Преимущества и недостатки кварцевого обогревателя Обогрев кровли поможет избежать неприятностей с таянием снега. Обогреваем частный дом с помощью электроотопления Преимущества и недостатки электрорадиаторов отопления

Саморегулирующий греющий кабель: принцип работы

Саморегулируемым греющим кабелем является гибким проводом, отличающимся повышенной устойчивостью к механическим воздействиям благодаря многослойному виду изоляции, устойчивостью к водному воздействию и экономичностью. Что это такое, как работает саморегулирующий греющий кабель и какие у него технические характеристики? Об этом и другом далее.

Что это такое

Саморегулируемым греющим кабелем является нагревательным проводником, изменяющим процесс выделения тепла, вне зависимости от того, какая имеется температура. Считается уникальным изобретением с гибким проводом, который греется из-за нагрева поступающей электрической энергии. Он имеет свойство регулирования собственной мощности с ориентиром на температуру окружающей среды. То есть чем холоднее на улице, тем теплее кабель.

Саморегулируемый греющий кабель для защиты труб от промерзания и деформации

Принцип работы

Саморегулирующий греющий кабель работает так же, как и резистивный проводник. Он греется, в связи с этим повышается показание сопротивления. Чем оно больше, тем меньше токовая сила и затрачиваемая мощность. Полимерная матрица же работает так: при уменьшении температуры на матричном участке, токовая сила повышается. В результате нагревательный элемент больше греется. Температура регулируется без использования терморегуляционных приборов. Так возникает терморегуляция.

Работает вся проводка с обычным кабелем так: матрица принимает ток, который греет устройство.

Обратите внимание! В результате нагрева повышается сопротивление и снижается ток. Греющий кабель убирает нагрев со стенок провода и благодаря этому действию ток течет так, как нужно. Мощность электрооборудования становится больше.

Принцип кабельной работы

Технические параметры

Нагревательный проводник имеет надежную и простую конструкцию, устойчивый к перепадам напряжения греющий элемент, высокую мощность проводимости электрической энергии, безопасную структуру и отсутствие необходимости обслуживания. Обладает относительно высокой стоимостью метража и неудобной упаковкой. Это одни из недостатков проводников.

Он оснащен соответствующей маркировкой. D — проводник, маркирующий низкотемпературный вариант, Z — среднетемпературный, Q — максимально нагреваемый, а F — антикоррозийный обрабатывающий. Создается из огнеупорного полиэтилена и фторэтилена. Имеет в себе медную проволоку, отличающуюся пластичностью и гибкостью, а также максимально рабочую температуру от 65 до 140 градусов.

Технические кабельные характеристики

Структура

Кабель состоит из металлического проводника, изоляции и полимерной матрицы. Проводник подводит электроэнергию, а матрица адаптируется под изменяющиеся условия. Последняя отвечает за тот факт, чтобы проводник саморегулировался.

Стоит указать, что греющий кабель с саморегуляцией обладает высокой механической прочностью, устойчивостью к влаге и экономичностью при электропотреблении. Он нуждается в том, чтобы была прочная многослойная изоляция. Также он спокойно может работать в воде. Главное — сделать качественную изоляцию специальной термоусадочной пленкой. Экономичность заключается благодаря саморегулирующемуся свойству кабеля, а прочность — благодаря многослойности. Она обеспечивается с помощью двух медных проводников, умного полимера и изолирующего полиолефинового или фторполимерного слоя. Предпоследний слой — медная защитная оплетка, а последний — полиолефиновый слой. Благодаря такому составу, кабель прочный и выносливый.

Обратите внимание! Из-за такого изделия получается надежное приспособление, исправно служащее в течение многих лет при любых обстоятельствах и условиях

Конструктивные кабельные особенности

Как правильно подключать

Перед подключением греющего кабеля необходимо посмотреть, нет ли на трубе повреждений и нет ли острых элементов для повреждения сети. Только так он сможет начать самогреться. Осуществить монтаж сети можно линейным, спиральным и внутренним способом. В первом случае укладывается проводник вдоль трубы. Во втором случае монтаж происходит на трубу, а в третьем случае — по направлению вдоль трубы.

Правильное подключение греющего проводника

Скрытая укладка внутри трубы

Установка саморегулирующего греющего водопроводного кабеля возможна при помощи длинного провода, острого ножа, термоусадочной пленки для проводниковой изоляции, резинового сальника, тройника, фена для пленочной усадки и электрического провода, имеющего вилку. Вначале нужно определить место ввода в виде внутреннего или наружного участка. Далее насадить на окончание кабеля термоусадочную трубку и нагреть ее при помощи строительного фена во избежание водного контакта и контакта токоведущих частей.

С помощью верхнего отвода завести кабель и надеть на него сальник. Потом протолкнуть проводник и смонтировать провод с вилкой, аккуратно снять изоляцию с оплеткой для обнаружения проводников, припаять к ним провод с соединительной муфтой, зафиксировать сальник и открыть воду, чтобы проверить, нет ли протечек.

Обратите внимание! При хорошем положении дел, нужно включить провод в сеть. Стоит указать, что следует помнить о многоступенчатой защите водопровода от замерзания. Рекомендуется обмотка трубы при помощи тепловой изоляции.

Подключение труб скрытой укладкой

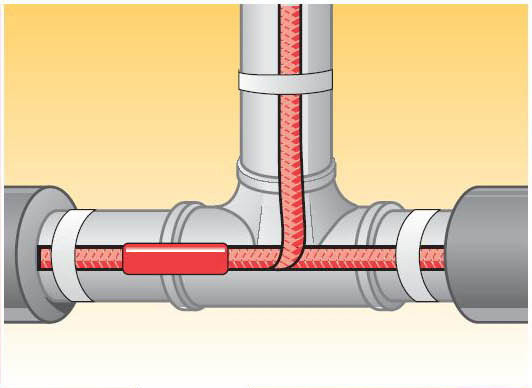

Открытая наружная укладка

Если есть необходимость, можно организовать укладку саморегулирующегося греющего кабеля с наружной стороны водопровода. С помощью него обматываются не только трубы, но и поставленные на них фланцевые модели с соединительными муфтами и вентилями. Самым простым вариантом будет прокладка саморегулирующего кабеля к трубе параллельным образом и закрепление их алюминиевым скотчем. Также может быть осуществлена укладка при помощи спирали или двойной спирали, увеличивающей процесс обогрева.

Для этого может быть использован двойной способ укладки. Один греющий кабель укладывается параллельно, а второй обматывается к трубе по спирали. К трубе он мотается все тем же алюминиевым скотчем или колечком. После завершения намотки, накладывается скотч на кабель по всей части длины. Так достигается максимальная эффективность системы. После укладки кабеля на водопроводную часть трубы и выполнения всех необходимых электроподключений, необходимо обернуть хозяйство при помощи слоя тепловой изоляции. Это препятствует удалению тепла.

Подключение труб наружной укладкой

Как правильно подобрать

Перед приобретением нужного количества проводника, необходимо понять, какой нужен кабель. Он бывает саморегулируемым или резистивным, а также полиолефиновым, фторпластным или фторполимерным. Также он оснащен оплеткой или выпускается без нее. Благодаря оплетке создается более крепкое и устойчивое к разным воздействиям изделие. По температуре бывает кабель с низким, средним и высокотемпературным нагревом.

Обратите внимание! Что касается появления показателя мощности, то он зависит от диаметра трубы. Для труб, имеющих диаметр в 25 миллиметров, подходит проводник с 10 ваттной мощностью, а для тех, что имеют размер в 80 миллиметров, подходит проводник с 30 ваттной мощностью.

Критерии выбора греющего кабеля

Где используется

Саморегулируемый греющий кабель используется в любой проводке для частной нужды, коммерческой организации и промышленности. Применяется, чтобы обогревать канализацию, водопровод, трубу и систему пожарного тушения и повышенной опасности, поскольку может нагреваться. Также он защищает промышленную систему от промерзания, кровлю и водостоки от наледи с сосульками и замерзания ливневок. Он используется для системы теплого пола и теплых степеней.

Использование кабеля в быту для защиты труб от промерзания

В целом, саморегулируемым греющим кабелем является кабельный элемент, состоящий из медного проводника и полимерной матрицы. Он обладает выносливостью и прочностью. Работает благодаря внутренней электроизоляции, саморегулируемой греющей матрицы, токоведущим жилам, наружной оболочки и экранирующей оплетки. Подключается с помощью открытой и скрытой наружной и внутренней укладки трубы. Используется как в быту, так и в промышленности.

Кабель для обогрева водопроводной трубы: виды, маркировка, производители + правила выбора греющего кабеля

Просмотров: 114

В налаженный быт загородного дома иногда вносит свои коррективы природа. Зимой жилье может остаться без водоснабжения из-за замерзания труб, даже тех, что находятся под землей и утеплены минеральной ватой.

Чтобы сохранить комфорт в доме, когда на улице холодно, можно использовать кабель для обогрева водопроводной трубы, тогда и самые сильные морозы будут не страшны коммуникациям.

Содержание статьи:

  • Разновидности греющих кабелей
    • Вид #1 — резистивный кабель
    • Вид #2 — саморегулирующийся греющий кабель
  • Лучшие производители греющего кабеля
    • Место #1 — NELSON LIMITRACE
    • Место #2 — DEVI и Veria
    • Место #3 — компания Lavita
    • Место #4 — производитель Ensto
    • Место #5 — компания Raychem
    • Место #6 — отечественные производители
  • Маркировка греющего кабеля
  • Критерии выбора кабеля
    • Критерий #1 — особенности конструкции кабеля
    • Критерий #2 — внешняя изоляция провода
    • Критерий #3 — температурный класс кабеля
    • Критерий #4 — выбор по мощности
  • Выводы и полезное видео по теме

Разновидности греющих кабелей

Различают кабели нагревающие резистивные и саморегулирующиеся. Основная их характеристика — удельное тепловыделение, выражаемое в количестве теплоты, приходящейся на погонный метр.

Кабель может содержать в себе несколько составляющих, объединенных в единую систему.

Греющий кабель отличается от традиционного функциональностью. Он не транспортирует ток, а потребляет его. Сопротивление в нем регулируется в зависимости от температуры, которую нужно поддерживать

Монтируют его на коммуникации одним из двух методов — вдоль трубопровода и путем внутренней установки. На выбор метода влияют конкретные обстоятельства.

Вид #1 — резистивный кабель

Принцип функционирования основан на свойстве металлов прогреваться при прохождении по ним электрического тока. Нагревается здесь металлическая жила, а само устройство можно сравнить с длинным кипятильником.

Особенностью таких кабелей является стабильное количество выделяемого тепла при любой наружной температуре.

В этом кроется и главный их недостаток — невозможность экономии электроэнергии. Расход ее будет одинаковым и при +1 °C, и при — 18 °C снаружи, если не оснастить систему терморегулятором и датчиками температуры.

Такие провода нельзя располагать вплотную друг к другу, также при укладке необходимо исключить их пересечение. В противном случае — перегрев и все вытекающие из него последствия.

В свою очередь, греющий кабель резистивного типа бывает трех видов — одно- и двухжильный, а также зональный.

Двужильные более дорогие, чем одножильные, но, несмотря на это, пользуются большей популярностью. Это объясняется тем, что в силу их конструктивных особенностей при подключении не возникает сложностей.

Резистивный кабель прогревается одинаково по всей длине. Если условия эксплуатации меняются, он не может к ним адаптироваться

Двужильные изделия имеют мощность 15,6 Вт/м при максимальной температуре 90⁰. Одножильный кабель характеризуется мощностью 20 – 30 Вт/м. Температурный предел — 120 °C.

Основное отличие одно- и двужильных изделий заключается в способе подключения. У двужильного провода один из концов заглушен, а с противоположной стороны — простой электрический шнур со стандартной вилкой, предназначенной для включения в розетку 220 В.

Одна из жил в нем отвечает за нагрев, а вторая служит проводником электрического тока. Провода одножильные подключают обоими концами, а это несколько неудобно.

Особенностью резистивного провода первых двух видов является и то, что его нельзя разрезать. Он просто становится неработоспособным, поэтому приобретенный кабель нужно укладывать полностью.

Зональный термокабель представляет собой несколько усовершенствованную структуру. Между его жилами имеются нагревающие спирали. Они расположены так, что шнур с определенным шагом можно раскраивать на отрезки.

Кабель резистивный зональный обладает уникальными свойствами. Тогда как обычные резистивные кабели нарезать нельзя, зональный в процессе монтажа можно раскроить на нужные отрезки

С перегоранием проводника на каком-то участке такого изделия, возникнет зона холода, но сама система функционировать не перестанет.

Вид #2 — саморегулирующийся греющий кабель

Параллельно расположенные проводники в саморегулирующемся кабеле разделены полупроводящей матрицей с нагревательным элементом в сердцевине. Он и излучает тепло постоянно, а по проводникам только проходит ток.

Сам кабель имеет вид ленты. Его можно разрезать в любом месте без риска возникновения участка холода.

По своему конструктивному исполнению этот тип греющего изделия являет собой гибкий ТЭН. Верхняя полимерная оболочка является общей защитой. Металлической оплетке, следующей за ней, отведена роль заземления, экрана, защиты от внешних воздействий. Витые проводники и матрицу защищает термопластичная обмотка

В зависимости от окружающей температуры теплоотдачу кабеля можно регулировать, хотя подстроиться под внешнюю среду может и самостоятельно.

Он повышает мощность при падении температуры внутри трубы и отключается, когда она растет. Так как количество отдаваемого тепла нормируется, изделие никогда не перегревается.

Саморегулирующий кабель обладает большой прочностью, хорошо держит ударные нагрузки, устойчив к влаге и агрессивной химии.

Для подогрева трубопроводной магистрали саморегулирующийся кабель — оптимальный вариант. Он регулирует температуру таким образом, что участок, находящийся в месте с более низкой температурой, нагревается больше. На температуре остальных зон это не отражается

Из-за того, что в составе полимер-диэлектрика, из которого изготовлена матрица саморегулирующего кабеля, имеется проводящий тонкодисперсный материал, возможна корректировка температуры.

Происходит это следующим образом:

  • габариты матрицы уменьшаются при понижении температуры;
  • в проводнике образуется большее число токоведущих цепей;
  • используемая мощность, а следовательно, и тепловыделение, увеличиваются.

Служит этот кабель долго — около 10 лет. При перехлесте он не перегревается, поскольку мощность в этом районе становится минимальной. При нарезке кабеля изменится полная мощность сегмента, а нагрев останется прежним.

Лучшие производители греющего кабеля

Кабели для нагрева производят многие компании как отечественные, так и зарубежные. Наибольшей популярностью у производителей пользуются изделия компаний:

  • Nelson;
  • Lavita;
  • Ensto;
  • Devi;
  • Veria;
  • Raychem;
  • ЧТК.

Рассмотрим особенности продукции этих компаний подробней.

Место #1 — NELSON LIMITRACE

Входящая в концерн Emerson (США) компания специализируется на производстве саморегулирующихся термокабелей.

Продукция известна высоким качеством, т.к. в процессе производства подвергается многоступенчатому контролю. На завершающем этапе проводится тестирование на старение. Срок службы кабеля NELSON без потери мощности составляет около 20 лет.

Для защиты от мороза водопроводных труб применяют такую марку шнура, как NELSON LIMITRACE HLT210-J. Он имеет следующие характеристики:

  • действующую температуру, ограничивающуюся 120 °C;
  • максимальную длину — до 115 м;
  • электропитание — 220-240 В;
  • мощность — 32 Вт/м.

Марка NELSON LIMITRACE HLT212-J также может быть использована для обогрева водопроводной трубы. Отличается она от предыдущей немного большей мощностью (37 т/м) и длиной — максимум 105 м.

Кабели Nelson Limitrace выпускают в двух вариантах. Если в обозначении присутствуют символы JT, наружная изоляция выполнена из полиолефина. Буква J в обозначении указывает на изоляцию из фторполимера

Чем меньше длина кабеля Nelson, тем больше его мощность. Так, мощность NELSON LIMITRACE HLT215-J — 46 Вт/м, но длина всего 95 м. NELSON LIMITRACE HLT218-J имеет длину 80 м, а мощность 56 Вт/м.

Место #2 — DEVI и Veria

Датская компания Danfoss, выпускающая изделия под брендом DEVI, поставляет на рынок несколько вариантов греющих проводов — одно- и двужильные, а также саморегулирующиеся. Каждый из видов имеет свое предназначение.

Они пластичны, имеют длительный срок службы, надежны, экологичны. Изделия имеют фиксированную длину, поэтому ни резать, ни наращивать их область нагрева нельзя. Все эти манипуляции возможно осуществлять только с «холодным концом».

Кабель Devi имеет надежную изоляцию, достаточную для применения в любых условиях мощность.

Изделия линейки Devi-Pipeguard 10 оснащены изоляцией из пищевого пластика, поэтому могут быть установлены внутри трубы для транспортировки питьевой воды

Продукция Veria, дочернего предприятия датской компании Danfoss, имеет такие же высокие качественные характеристики, как изделия DEVI, но цена их ниже. Мощность кабеля — 20 Вт/м, длина от 10 до 125 м. Производитель дает гарантию на свой греющий кабель не менее 12 лет.

Место #3 — компания Lavita

Lavita — компания южнокорейская. Саморегулирующиеся кабели этого производителя применяются как в быту, так и для защиты трубопроводов на промышленных объектах.

Фирма всегда выполняет свои договорные обязательства, четко соблюдает систему качества, поэтому ее продукция очень востребована на рынке.

Для внутреннего обогрева трубопроводов, транспортирующих воду для питья, применяют пищевой кабель Lavita HPI 13-2 CT. Он отличается высокой гибкостью, что гарантирует легкий монтаж. Фторополимер, из которого выполнена наружная изоляция, совершенно безопасен в плане экологии.

Безвредной является и лазерная маркировка, она не растворяется в воде. Большой срок службы и экономное энергопотребление обеспечивает гибкое изменение мощности.



От аналогичной продукции кабель Lavita отличается высокой стойкостью к механическим и температурным воздействиям. Заявленная мощность актуальна и после многих лет эксплуатации

Номинальная мощность кабеля — 13 Вт/м, максимальная температура 65 °C. Длина цепи обогрева зависит от температуры включения и составляет 51 – 108 м максимум.

Место #4 — производитель Ensto

Нагревательные провода Ensto, выпускаемые международным концерном Ensto, созданным в Финляндии, выделяются высоким качеством.

Они обеспечивают безопасность и энергоэффективность, гарантируют защиту водопроводов от замерзания. Изделия просты в монтаже, удобны в эксплуатации, долговечны, т.к. в производстве используются высококачественные компоненты.

На фото кабель Ensto EFPPh3. Он спасает водопроводы от замерзания путем состыковки их с питающим кабелем и вилкой. К терморегулятору его подключать не обязательно. Подходит для установки в трубе с водой для питья

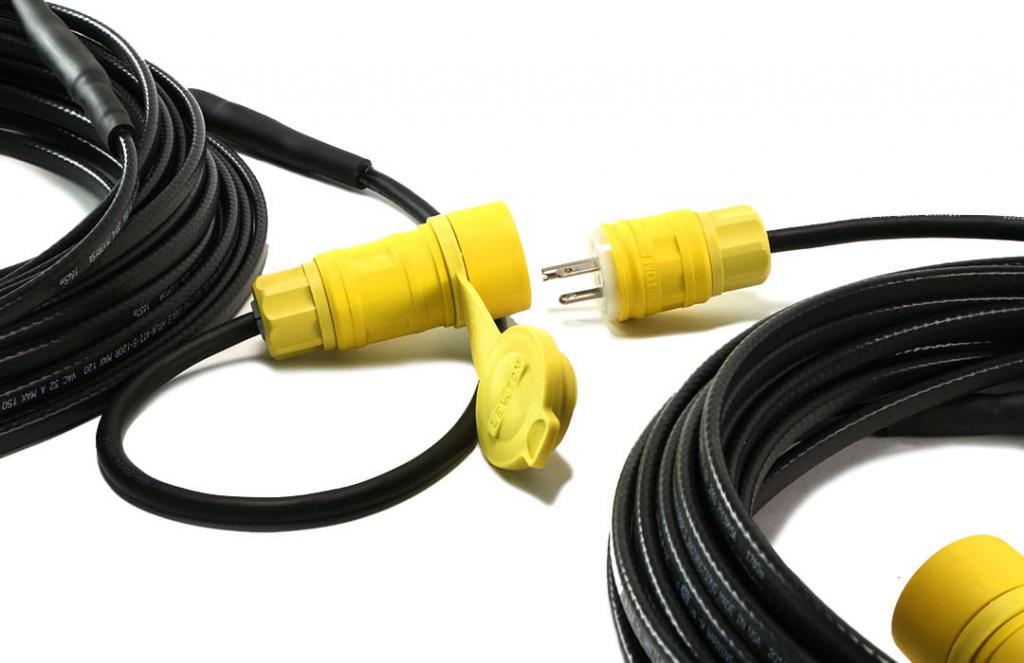

Для использования в быту наиболее часто применяют кабельный набор Ensto Plug’n Heat. Это саморегулирующийся кабель мощностью 90 Вт, протяженностью 10 м. Предельная рабочая температура — 65 °C. Возможен монтаж как внутри трубы, так и извне.

Место #5 — компания Raychem

Для защиты от замораживания водопроводной трубы сравнительно малого сечения наиболее подходящим вариантом является кабель Raychem ETL. Он оснащен тефлоновой оболочкой, подходит как для наружного, так и внутреннего монтажа.

Теплоотдачу кабель регулирует исходя из окружающей температуры. В воде при 5 °C имеет мощность 20 Вт/м, при монтаже поверх металлической трубы при той же температуре мощность уменьшается вдвое. Кабель сертифицирован для применения в водопроводах с питьевой водой.

Главное преимущество кабелей Raychem — их длина. Из-за широкого выбора по этому параметру всегда можно подобрать нужную. Существует также два варианта по мощности: 230 и 400

Кабель Райхем FroStop Blask пригоден для наружного применения. В этом случае он имеет мощность 18 Вт/м при 0 °C. При монтаже в холодной воде его мощность повышается до 28 Вт/м.

Саморегулирующий FroStop Green номинальной мощностью 10 Вт/м, GM-2X (18 Вт/м) также применяют для защиты водопроводной трубы.

Место #6 — отечественные производители

Чуваштеплокабель — отечественная компания, созданная 18 лет назад. Выпускает термоизделия под торговой маркой ЧТК. Греющие кабели созданы с учетом всех передовых разработок европейских компаний. По качеству они не уступают зарубежным, а цена их ниже.

Компания Ekkotec, поставляющая продукцию под торговой маркой HBS, также производит большой ассортимент нагревающих кабелей.

«Тепловые системы» — объединение компаний, производящих кабели греющие под торговым знаком TS-HEAT.

На предприятии установлено новейшее оборудование, позволяющие выпускать обширную линейку кабелей обогрева высокого качества. Базой саморегулирующихся изделий является высокотехнологичная полупроводниковая матрица.

Маркировка греющего кабеля

Зная, как расшифровать обозначение греющего кабеля, можно безошибочно подобрать для себя подходящий вариант.

По всей длине греющего электрокабеля для водопроводной трубы нанесена маркировка. Здесь есть основные размеры. Указана также и страна-производитель

Так, маркировку, нанесенную на саморегулирующийся кабель Raychem, 10BTV2-CR можно прочитать так:

  • 10 — мощность в Вт/м;
  • BTV2 — марка кабеля, предназначенного для напряжения 220 — 240 Вт;
  • CR — указывает на то, что в конструкцию кабеля входит луженная медная оплетка и наружная полиолефиновая изоляция.

На присутствие медного экрана и внешнего изоляционного слоя в конструкции кабеля указывают и буквы СТ, CF. Если этих символов в маркировке нет, тогда это полуфабрикат.

На кабелях, поставляемых «Тепловыми системами», из обозначения можно узнать тип оболочки. Аббревиатура TSA…P указывает на наличие атмосферостойкой оболочки из полиолефина.

А вот TSA…F — говорит о том, что оболочка кабеля выполнена из коррозионно-устойчивого фторполимера.

Если саморегулирующийся кабель не имеет экрана, его класс защиты 0 (ноль). Применять его можно только в условиях отсутствия влаги, токопроводящей пыли и не противоречащих п. 1.1.13 ПУЭ.

Обычно производители предоставляют таблицы. По ним можно сориентироваться относительно расхода мощности на метр погонный трубы. При установке кабеля в трубу в среднем расходуется 10 Вт/м, а при наружном монтаже — минимум 17 Вт/м

Маркировка кабеля без оплетки может выглядеть следующим образом: SRL 30-2. В этом случае это кабель марки SRL, мощностью 30 Вт/м, запланированный на напряжение 220 В.

В маркировке HS-FSM2 также отсутствуют символы CR, что говорит о том, что у этого кабеля нет экрана.

Критерии выбора кабеля

Подбор греющего кабеля по всем правилам предусматривает учет нескольких критериев:

  • конструктивные особенности;
  • тип внешней изоляции;
  • температурный класс;
  • сечение водопроводной трубы;
  • мощность;
  • производитель.

Внешне этот вид продукции мало отличается друг от друга, но разные марки кабеля имеют свои индивидуальные характеристики. Они различны, что можно хорошо проследить при подробном рассмотрении каждого критерия.

Критерий #1 — особенности конструкции кабеля

Прежде всего, при выборе следует уделить внимание конструктивным особенностям греющего шнура. Так, саморегулирующийся кабель, кроме двух медных токопроводящих жил и матрицы, может иметь изоляцию, оплетку, наружную оболочку.

Оплетка повышает механическую прочность изделия. Если на термокабеле ее нет, это изделие эконом класса.

Функционирование саморегулирующегося кабеля осуществляется за счет того, что величина электрического сопротивления матрицы адаптируется под температуру окружающей среды. Когда холодно, оно уменьшается, а величина тока растет

Присутствие на рынке саморегулирующегося кабеля, не оснащенного медной оплеткой, а также наружной изоляцией, нередкое явление. Это снижает безопасность изделия, надежность и противоречит общепринятым нормам. Фактически это не кабель, а только его заготовка.

Критерий #2 — внешняя изоляция провода

Вид внешней изоляции также имеет большое значение. Для защиты домашнего водопровода вполне подойдет изолирующий слой, выполненный из полиолефина.

Для производственных условий больше подойдет фторполимер в качестве внешней изоляции. Для прокладки кабеля в трубе нужна изоляция из фторопласта.

Чтобы улучшить характеристики греющего кабеля, увеличивают толщину наружной изоляции и никелируют медную оплетку. Материал изоляции должен обладать повышенной стойкостью к влаге и ультрафиолету

Есть рекомендации и относительно толщины изоляции в зависимости от диаметра трубы. При его величине 15 или 20 мм оптимальная толщина изолирующего слоя — 20 мм.

Для сечения 25 и 32 мм оптимальная толщина изоляции 30 мм. Для водопроводных труб сечением 40, 50, 65 мм толщина изоляции должна равняться диаметру изделия.

Критерий #3 — температурный класс кабеля

Температурный класс является следующим по важности оценочным показателем при выборе греющего кабеля. Изделие низкотемпературное может прогреться до 65 °C при удельной мощности нагрева максимум 15 Вт/м. Такое изделие больше подойдет для трубопровода небольшого сечения.

Термокабель, нагревающийся до 120 °C, с максимальной мощностью 33 Вт/м относится к среднетемпературным. Его используют для труб среднего диаметра.

Кабель, нагревающийся до 190 °C, при мощности от 15 до 95 Вт/м, для домашнего водопровода лучше не использовать вовсе. Его применяют в промышленных условиях, где проложен водопровод большого диаметра.

Критерий #4 — выбор по мощности

Важно, при выборе термокабеля исходить из величины сечения водопроводной трубы и по ней выбирать подходящую мощность.

Специалисты рекомендуют ориентироваться на следующие параметры:

  • диаметр трубопровода 1,5-2,5 см — мощность 10 Вт/м;
  • 2,5-4 см — 16 Вт/м;
  • 4-6 см — 24 Вт/м;
  • 6-8 см — 30 Вт/м;
  • Более 8 см — 40 Вт /м.

Выбор мощности невозможен и без учета материала трубы. Если она выполнена из полимеров, то кабель по мощности не должен выходить за пределы 17 Вт/м. Иначе водопровод может выйти из строя из-за перегрева.

Последний критерий — производитель кабеля. Лучше заплатить немного дороже, но зато система будет работать, как часы.

Выводы и полезное видео по теме

Об особенностях выбора:

Об устройстве и преимуществах саморегулирующегося кабеля:

Решая вопрос приобретения греющего кабеля для своей водопроводной магистрали, нужно исходить из конкретных условий, опираясь на технические и эксплуатационные характеристики. Если подходить к выбору с финансовой стороны, то дороже обойдется саморегулирующийся вариант. Оправдывает такой выбор высокая надежность и немалая экономия электроэнергии.

Facebook

Twitter

Вконтакте

Google+

Греющий кабель, саморегулирующийся греющий кабель для обогрева труб водопровода — Стройфора

Греющий кабель позволяет предотвратить замерзание и выход из строя водопроводных труб, проложенных выше глубины промерзания или проходящих в неотапливаемых помещениях, вводы трубопроводов, а также обмерзание кровли и водостоков . Все эти проблемы можно решить, применив греющие кабеля.

Греющий кабель 2682

Виды греющего кабеля

Греющие кабеля, предлагаемые строительным рынком, значительно отличаются. Разное устройство, принцип работы и стоимость. Рассмотрим три основных типа греющих кабелей:

Резистивный греющий кабель

Нагревательный кабель, рассчитанный на определенное напряжение питания и погонную мощность. Длина кабеля (сопротивление) расчетные, поэтому укоротить или удлинить этот тип кабеля не получится. Поэтому кабель поставляется только в виде готовых секций определенных длин и сопротивлений.

Греющий кабель 2683

Может иметь как одну токопроводящую жилу, так и две. Если кабель выполнен одножильным, то к источнику питания его подключают обеими концами, что предполагает ограничения при разработке проекта, поскольку длина кабеля расчетная и изменить ее нельзя. Двужильный кабель запитывают одним концом, а второй имеет заводскую муфту – для монтажа этот вариант удобнее.

Греющий кабель 2685Греющий кабель 2686

Более дорогие виды резистивного кабеля имеют оболочку из минеральной изоляции и способны выдерживать температуры нагрева в пределах 600⁰С. Самый дешевый вид греющего кабеля, но по электропотреблению самый невыгодный, поскольку, будучи подключенным к питанию, работает только на полную мощность. При перехлестах в очень тесном пространстве может перегреться и перегореть.

Греющий кабель 2688

Применение – целесообразно для больших площадей – площадка, пандус, кровля, система теплого пола, а также линейные протяженные участки лоткового водоотвода.

Греющий кабель 2696

Задачу антиобледенения резистивный кабель решает, но экономя на его стоимости, следует помнить, что электроэнергии такой кабель потребляет значительно больше, чем саморегулирующийся. В случае, когда обогрев нужно поддерживать долгую зиму, а не пиковые несколько дней или часов, то его применять невыгодно.

Греющий кабель 2697

Зональный греющий кабель

Секционный кабель, называемый также зональным. Отличия от резистивного кабеля по сути нет – относительно принципа работы. Но конструкционные отличия дают новую возможность – разрезать секционный кабель по длине, нужной для монтажа. Представляет собой двухжильный кабель, обе жилы которого находятся в одной оболочке, а нагревательным элементом служит спиральная намотка, соединенная с токопроводящими жилами в расчетном интервале. Материал намотки – высокорезистивный сплав. Область применения зональных кабелей та же – обогрев. Но обогревать ими рационально не только большие, но и очень ограниченные площади и участки сложных конфигураций. Обледенение карнизов, «опасные» сосульки, лед на ступеньках крыльца, тротуаре и дорожках – все эти проблемы и многие другие можно решить, применив зональный кабель. Также используется для устройства теплого пола, обогрева гаража, зимнего сада и теплицы, балкона, цокольного помещения… и т.д.

Греющий кабель 2705

Саморегулирующийся греющий кабель

По конструкции – это гибкий термоэлектрический нагреватель, или ТЭН. Наружная изоляция – полимерный материал, под изоляцией экранирующая оплетка из металла, она же заземляющая, и выполняющая задачу защиты кабеля от механических воздействий. Под металлической оплеткой находится обмотка из термопластика, которая, в свою очередь, является надежной оболочкой для двух витых проводников (медные жилы сечением 0,5-1,25 мм2) и токопроводящей матрицы, в основе которой микродисперсный графит.

Греющий кабель 2684

Когда кабель подключают к источнику питания, матрица нагревается и расширяется по действием электрического напряжения. В результате температурного расширения зерна графитового порошка перестают контактировать между собой, их микроконтакты разрываются, а сопротивление кабеля повышается, тем самым приостанавливая нагрев. Как только температура снижается, происходит обратный процесс – сжатие матрицы и соединение частиц графита обеспечивают контакт, и тепловыделение идет по новому циклу. Матрица может состоять также из полимеров на основе углерода, но принцип действия тот же.

Греющий кабель 2695

Процессы расширения и сжатия матрицы происходят по всей протяженности саморегулирующегося кабеля независимо от расположения. Энергопотребление идет лишь на тех участках, где есть необходимость поддерживать заданную температуру. Расход электроэнергии всегда оптимальный, а ее экономия при этом существенная. Кроме того, данная технология электропрогрева дает возможность не зависеть от скачков напряжения. Кабель возможно резать той длины, какая нужна для конкретной цели, его можно перехлестывать при монтаже или укладывать внахлест, в отличие от резистентного кабеля, который может перегореть от избыточного нагрева при перехлесте. Для того, чтобы защитить от промерзания запорную и регулирующую арматуру, перехлест как раз очень удобный метод прокладки кабеля.

Греющий кабель 2703

Чтобы определиться с нужной мощностью саморегулирующегося кабеля, нужно учесть факторы: тип конструкции, ее протяженность или площадь, для труб – диаметр и примененную теплоизоляцию, а также минимальные температуры среды, средние и пиковые. Производители предоставляют таблицы и инструкции для расчета. Пример упрощенного расчета: исходные данные – труба длиной 10 м, кабель будет смонтирован поверх трубы. Необходимая мощность около 16 Вт/ пог. м. При монтаже кабеля внутри водопроводных труб требуется меньшая мощность, поскольку теплопотери меньше – около 10 Вт/ пог. м.

Греющий кабель 2704

Монтаж кабеля внутри трубы делают в случаях, когда отсутствует прямой доступ к трубопроводам, например, водопроводная труба проходит в земле или в футляре. Для монтажа в трубопровод, поставляющий питьевую воду, применяется кабель, соответствующий санитарно-эпидемиологическим нормам (СанПиН), о подтверждении данного соответствия у продавцов должен иметься сертификат.

Греющий кабель 2698

Монтаж греющего кабеля внутри трубы

Для монтажа внутри трубы понадобится дополнительно переходник - муфта соответственного диаметра. Через этот переходник будет проходить греющий кабель. Вывод кабеля через запорную арматуру делать ни в коем случае нельзя. Устанавливать греющий кабель возможно только в трубы диаметром не меньше 40 мм.

Греющий кабель 2700

Для того, чтобы исключить замерзание трубопровода на вводе в дом, достаточно завести в трубу греющий кабель от ввода на глубину промерзания грунта, необходимая длина кабеля при этом составит: величина глубины промерзания + высота ввода + расстояние от уровня пола.

Греющий кабель 2702

Монтаж греющего кабеля поверх трубы

  • Линейный способ. Применяется для труб диаметром до 30 мм, поскольку у саморегулирующегося кабеля имеется ограничение по радиусу изгиба. Укладывают кабель вдоль водопроводных труб, возможна укладка двух кабелей параллельно, по противоположным сторонам трубы.
Греющий кабель 2701
  • Второй метод – монтировать греющий кабель волнообразно, применяют такое крепление для труб среднего диаметра.
  • Для труб среднего и большого диаметра греющий кабель укладывают и крепят по спирали.
Греющий кабель 2693

Для всех способов монтажа кабеля применяют алюминиевый скотч. Обмотка полипропиленовой трубы скотчем до фиксации кабеля позволит избежать местного перегрева труб и обеспечит равномерность распределения тепла. Закрепляют греющий кабель через 0,3-0,4 м самоклеящимися теплостойкими монтажными лентами, кабельные обоймы и проволока недопустимы. После того, как греющий кабель закреплен, целесообразно дополнительно выполнить обмотку всех элементов алюминиевым скотчем и заключить весь трубопровод в теплоизоляционную скорлупу.

Греющий кабель 2690

Плюсы и минусы саморегулирующегося кабеля

  • Регулировка режима подогрева автоматическая.
  • Ограничение по максимальной длине кабеля от 150 до 200 м (у разных производителей), это позволяет обогревать большие протяженности и площадь.
  • Кабель можно нарезать на длины, нужные для монтажа на конкретный участок.
  • Кабель не перегревается и не перегорает при монтаже нахлестом и вперехлест, а также при скачках напряжения.
  • По стоимость саморегулирующийся кабель значительно дороже секционного и резистивного видов кабеля.
  • Нагрузка при старте превышает рабочую нагрузку до 1,5.
  • Показатель мощности постепенно снижается в процессе эксплуатации, и служит саморегулирующийся кабель меньше, чем остальные виды.
Греющий кабель 2694

Визуально распознать качественный кабель под силу только специалисту, и при засилье на рынке товаров, не соответствующих качеству, выход один – покупать товар надежной торговой марки у официального производителя.

Греющий кабель 2687

Как подобрать греющий кабель для обогрева?

Греющий кабель – это обычный кабель с сердечником из одного или нескольких нагревательных элементов, которые разогреваются при прохождении по ним электрического тока. Он может использоваться для обогрева различных конструкций: водопровода, кровли, промышленных трубопроводов, полов и стен в квартирах и т. д. В зависимости от задачи используются разные типы греющих кабелей, так как их монтаж требует учета самых разных параметров.

Нагревательный элемент в системе электрообогрева является весьма важной составляющей, поэтому ученые каждый раз изобретают все более эффективные разновидности проводов. Но большая часть из них похожа и обладает следующими преимуществами:

  1. Надежность и долговечность работы.
  2. Универсальность использования.
  3. Экологичность и безопасность.
  4. Простота установки и эксплуатации.

Дальнейшие плюсы могут варьироваться в зависимости от типа элемента.

Принцип работы

Понимание принципа работы невозможно без знания внутреннего строения предмета. Нагревательный элемент системы контроля температуры состоит из:

  • внутренней жилы с высоким электрическим сопротивлением. Чем выше сопротивление, тем больше тепла вырабатывается при прохождении тока;
  • защитной внутренней оболочки, которая в свою очередь закрыта экранирующей проволочной сеткой, сделанной из металла, который служит заземлением;
  • бесшовного покрытия из ПВХ, оно же изоляция. Выступает защитой всех внутренних элементов от внешней среды.

Кабель разогревается за счет того, что по внутренней жиле проходит электричество. По сути, используются стандартные свойства металла. Дальше это тепло передается оболочке, а от оболочки – обогреваемому предмету (трубе, полу, стене). Чем больше площадь контакта с проводом, тем лучше идет теплоотдача, поэтому плоские модели эффективные кабелей с круглым сечением.

Сохранить часть тепла, выделяемого в воздух, помогает верхний слой изоляции, которым закрывается и обогреваемый предмет, и провод. Материалом для такой защиты может быть алюминиевая фольга или любой другой утеплитель.

Разновидности

Существует две основные разновидности греющих кабелей. Они отличаются по характеристикам нагрева, хотя сфера применения у них пересекается.

Первый вариант – это саморегулирующаяся модель. Она получила такое название за то, что каждый элемент провода подстраивается под характеристики окружающей среды. Это становится возможным за счет того, что в качестве нагревательного элемента здесь используются две жилы, между которыми установлена тепловая матрица. Последняя отвечает за получение данных от окружающей среды и подстройку под них. Регуляция получается достаточно четкая, так как матрица может иметь разный уровень нагрева даже на близких участках.

Основные преимущества саморегулирующийся проводов:

  • уменьшенное потребление электроэнергии, так как нагреваются только нужные части провода;
  • упрощенные схемы монтажа: нет необходимости планировать помещение так, чтобы кабеля не пересекались;
  • возможность нарезки лент любого размера.

Резистивные кабели – это вторая разновидность обогревающих систем. Они состоят из одного нагревательного элемента – токопроводящей жилы. Жил может быть несколько (одна, две, три). Чем больше их, тем выше возможности кабеля. У такой модели есть несколько плюсов:

  • простота и неприхотливость;
  • низкая цена;
  • стабильность работы.

Но есть у резистивных проводов и большой недостаток: по всей длине они выделяют одинаковое количество тепла. Это означает, что при наложении двух частей кабеля друг на друга, это место будет нагреваться в два раза сильнее. Важно и то, что такая модель греет даже те участки, которые в том не нуждаются, а это лишние затраты.

Сегодня большинство людей отдают предпочтение саморегулирующемуся проводу, так как он выгоднее в перспективе, а по цене монтажа разница между двумя моделями не такая уж и большая.

Особенности монтажа

Монтаж любого греющего кабеля требует учета множества нюансов и особенностей работы. В немалой мере это касается резистивных проводов, которые могут перегреваться и наносить вред окружающей обстановке. Поэтому самостоятельная укладка теплых полов или обогрева трубопровода не рекомендуется. Выгоднее и быстрее обратиться в компанию, которая готова выполнить все этапы монтажа. А они следующие:

  • составление рабочего проекта. Создается даже для небольшой площади, так как проектирование позволяет привязать возможности кабеля к реальному помещению;
  • покупка оборудования. Подбор осуществляется по полученным во время составления проекта данным (тепловые потери, необходимая мощность), а также с учетом бюджета клиента;
  • внесение корректив в электропроводящие сети. Электрообогрев требует подключения к электросети, но его нельзя просто воткнуть в розетку. Желательно провести новую линию от распределительной коробки или сразу от щитка;
  • монтаж распределительных шкафов. К этому оборудованию подключается греющий кабель;
  • укладка самого провода с учетом всех требований безопасности. Установка датчиков-терморегуляторов и контроллеров;
  • настройка автоматического подогрева, принудительный запуск системы, проверка всех слабых узлов и креплений, оценка корректности работы контура.

После монтажа греющего кабеля его обслуживание можно практически не проводить. Система работает в автоматизированном режиме и не требует вмешательства пользователя. Но каждый год (желательно осенью или в конце лета) необходимы периодические испытания системы. Во время этого мероприятия проверяется сопротивление изоляции и показания оборудования. Все это делается, чтобы вовремя заметить неполадку и произвести ремонт.

Зачем нужен греющий кабель?

Сфера применения электрообогрева расширяется постоянно. Это связано с появлением новых продуктов, которые могут работать в сложных условиях, не боятся грязи, воды, агрессивных сред, экстремально высокой или экстремально низкой температуры и других испытаний. Подобные системы востребованы как в частных домах или квартирах, так и в промышленных цехах и станках. Они помогают повысить комфорт жизни или сделать производство более эффективным.

Если говорить об использовании электрообогрева обывателем, вариантов все равно достаточно. Универсальность системы позволяет применять ее практически в любом помещении и в самых разных условиях. Но чаще всего провод обогрева заказывают для:

  • водопровода. Особенно это актуально для частных домов, где водопроводные системы могут проходить по холодным помещениям. Монтаж контура может проходить как по внутренним, так и по внешним стенкам, все зависит от диаметра трубы. Если он велик, рекомендуется внешняя прокладка и саморегулирующаяся система, а для маленьких труб подойдет резистивная модель с внутренним расположением;
  • пола. Теплые полы чаще всего используют в домах, но и в квартирах это перестало быть редкостью. При монтаже контура его располагают прямо в бетонной стяжке. Используют чаще всего резистивный кабель, так как это самый дешевый вариант;
  • кровли. Обогрев кровли может быть полным, либо только края (система защиты от сосулек и сугробов по краям крыши). Установка возможна на любую кровлю: современные материалы без проблем выдерживают точечный нагрев;
  • резервуаров с водой или других емкостей. Воду можно нагревать и на даче, но куда чаще такое применение встречается в промышленности. Компании, хранящие в огромных цистернах нефть или химические вещества, часто нуждаются в том, чтобы разогреть их. Электроконтур справляется с этой задачей без проблем.

Это далеко не полный список вариантов, когда может пригодиться теплый кабель. В промышленности существует огромный набор ситуаций: поддержка нужной температуры в газо- или нефтепроводе, нагрев жидкостей, работа в горячих цехах и создание специальных аппаратов и станков.

Где купить? Выбирайте товары из нашего каталога!

Приобрести различные греющие кабеля можно в компании «Тепловые системы». Изучить каталог можно самостоятельно. Наиболее востребованные модели указаны ниже. Не забывайте, что подбор моделей должен учитывать ваши задачи и условия использования всей системы.

Применение кабельной продукции часто становится простым и экономичным решением, помогающим справиться с различными задачами. И все же, покупка греющего кабеля должна всегда быть осознанной и помогать выполнять конкретную цель. И выбор, соответственно, необходимо вести с учетом планов на использование данной системы. Если вам хочется обзавестись теплым полом или кровлей, проще всего обратиться со своим запросом в офис нашей компании. Он расположен в Московской области, но работаем мы по всей стране. Сотрудники рассчитают для вас стоимость проекта и сделают все в соответствии с нормативами.


характеристики, принцип работы, особенности монтажа :: SYL.ru

Если речь идет об обычном проводе, то он функционирует на максимальной мощности постоянно. Что касается саморегулирующегося греющего кабеля, он способен менять интенсивность нагрева, что зависит от температуры поверхности и внешней среды. На разных участках может быть разная интенсивность, на которую влияют силы тока и сопротивление.

Принцип работы

саморегулирующийся греющий кабель характеристики

Описываемые кабели всегда двужильные, что отличает их от обычных. Между жилами находится полупроводниковая матрица, которая выступает регулятором силы тока и сопротивления. Роль заземлителя играет оплетка, которая защищает от электромагнитного излучения и предохраняет изделия от механических воздействий.

саморегулирующийся греющий кабель для труб

Саморегулирующийся греющий кабель работает по принципу полупроводников, при этом сопротивление увеличивается при повышении температуры, что снижает силу тока. При меньшей температуре нагрева снижается сила тока, как и энергопотребление. Такие способы обогрева очень удобны еще и по той причине, что на разных участках кабеля может быть разная интенсивность нагрева. Это актуально, например, когда один из участков крыши находится на солнце, а другой - в тени.

Для того чтобы нагрев не происходил при повышении температуры больше + 5 ˚С, система дополняется терморегулятором. При этом рабочий ресурс кабеля не будет исчерпан раньше времени, ведь он будет работать лишь при необходимости. Принцип работы этого узла заключается в отключении подачи питания, когда температура достигает порогового значения, его можно указать самостоятельно.

Технические характеристики: мощность

саморегулирующийся греющий кабель внутри трубы

Прежде чем осуществить выбор греющего кабеля, необходимо понимать, какими техническими характеристиками он должен обладать. Важно учесть еще и то, какие существуют потребности по обогреву. Одной из основных особенностей является мощность, которая измеряется в ваттах на погонный метр. Она зависит от модели и может варьироваться от 5 до 150 Вт/м. Чем меньше мощность, тем больше отдача тепла и потребление электричества.

Если саморегулирующийся греющий кабель необходим для обогрева водопровода, то лучше приобрести изделие с мощностью от 5 до 25 Вт/м. В зависимости от того, где будет осуществлен монтаж и где проходит водопровод, следует ориентироваться на такие мощности: водопровод в земле, а кабель снаружи трубы, мощность в этом случае должна быть равна 10 Вт/м или больше. Если же кабель находится внутри трубы, будет достаточно 5 Вт/м. Когда водопровод прокладывается по воздуху, мощность следует увеличить до 20 Вт/м или сделать ее больше.

Кабель и труба во всех случаях утепляются слоем теплоизоляции от 3 до 5 мм. Если использовать резистивный кабель, то мощность будет оставаться постоянной на протяжении трубы, и не будет зависеть от ее температуры. Если использовать резистивный греющий кабель, то мощность будет оставаться постоянной на всем протяжении, и не будет зависеть от температуры поверхности. Что касается саморегулирующегося греющего кабеля, то он будет уменьшать потребляемую мощность и температуру, если труба будет прогрета. Это позволяет экономить электроэнергию, а с увеличением рабочей мощности кабеля экономия будет более ощутимой.

Дополнительные характеристики: температура кабеля

Еще одной важной особенностью является рабочая температура. По ней кабели можно классифицировать по трем категориям. Они бывают низко-, средне- и высокотемпературными. У первых рабочая температура не превышает 65 ˚С, у вторых - 120, у третьих - 240 ˚С. Для того чтобы обогреть водопровод, следует использовать низкотемпературные кабели. Они не работают при температурах, близко подходящих к максимальным 65 ˚С.

Особенности монтажа

Перед монтажом важно учесть характеристики саморегулирующегося греющего кабеля, а также ознакомиться с особенностями прокладки изделий. Например, количество внешних проводов может достигать 4. Вдоль контура снизу прокладывается одиночный кабель. Крепление осуществляется алюминиевым скотчем, что увеличивает теплоотдачу. Это надежно и удобно. Такой способ позволяет обеспечить защиту от повреждений, а обогрев получается более эффективным, ведь вода обычно замерзает снизу.

Саморегулирующийся греющий кабель для труб может быть проложен спиралью. Этот способ - еще один вариант внешнего монтажа. Намотка осуществляется на трубу с шагом 5 см. Крепление производят монтажной лентой. Расход провода при этом увеличивается - его понадобится больше в 1,7 раза, чем длина трубопровода, но обогрев получается более эффективным и происходит быстрее.

Если работы необходимо осуществить в труднодоступных местах, то кабель необходимо намотать с припуском, а после обмотать трубу образовавшимися петлями. После того как нагревательная система будет установлена, обеспечивают ее термоизоляцию. На трубы канализации, включая ливневку, кабель укладывается по такому же принципу.

Дополнительно о наружной установке

саморегулирующийся греющий кабель монтаж

Обогрев труб водопровода греющим саморегулирующимся кабелем со внутренним монтажом не рекомендуется осуществлять, если планируется использовать больше одного кабеля. Если труба имеет небольшой диаметр, в пределах 50 мм, то одного провода будет достаточно. Если же речь идет о большой трубе, то обычно используется от 2 до 4 штук, которые располагаются в областях с низкой температурой.

Монтаж саморегулирующегося греющего кабеля осуществляется и для труб, помещенных в грунт. Здесь можно использовать золотую середину: два кабеля при этом должны идти параллельно, вдоль противоположных сторон. Если крепления на алюминиевый скотч, который увеличивает теплоотдачу и защищает кабель, недостаточно, можно использовать более прочное крепление - на стяжки. Если при эксплуатации на отдельные участки трубы попадают прямые солнечные лучи, следует использовать стяжки черного цвета, которые устойчивы к ультрафиолету.

Проведение внутреннего монтажа

греющий кабель саморегулирующийся как подключить

Саморегулирующийся греющий кабель для обогрева труб может быть проложен еще и внутри. Такие работы осуществляют, если другая методика не может быть применена. Здесь есть свои недостатки, которые выражены: в обрастании кабеля налетом, уменьшении просвета трубы, невозможности осуществить выход провода через тройники и запорную арматуру, снижение надежности контура, ведь происходит добавление еще одной точки - тройника. Но есть здесь и плюсы, которые выражены в том, что обогреватель напрямую контактирует с жидкостью, что увеличивает эффективность работы системы и снижает энергопотребление. Ремонтные работы не сопровождаются сложностью, ведь кабель необходимо лишь вытянуть и заменить.

Для того чтобы проложить саморегулирующийся греющий кабель внутри трубы, на него необходимо установить сальниковый узел. Для ввода в трубопровод осуществляют монтаж тройника. Далее можно заняться укладкой кабеля и герметизацией сальникового узла.

Прокладывать внутри трубы можно лишь тот кабель, который сертифицирован как пищевой. На изделии так и должно быть написано. Если таких данных нет, то необходимо потребовать сертификат соответствия. Если подобных сведений в паспорте не указано, вы должны обратить внимание на коды ОК 005 и ТН ВЭД.

Обогрев теплиц

В схемах отопления теплиц и монтажа теплого пола отличий почти нет. По сути, осуществляется тот же монтаж теплого пола, но под другое покрытие. Провод должен быть расположен на защитной сетке, которая укладывается на подушку из песка. Сверху располагается еще один песчаный слой, далее идет защитная сетка и плодородный грунт. В итоге вы должны получить многослойный пирог.

Он будет выглядеть по-другому, если вы планируете использовать самонагревающуюся плоскую ленту. Первой в данном случае устраивается термоизоляция, тогда как стальная сетка укладывается одним слоем. Если под грунтом систему смонтировать нет возможности, то нагревательные элементы можно расположить на стенах.

Особенности подключения

обогрев труб водопровода греющим саморегулирующимся кабелем

Вас, как и многих начинающих домашних мастеров, может заинтересовать вопрос о том, как подключить греющий саморегулирующийся кабель. Принцип проведения таких работ очень прост. Подключение осуществляется к сети 220. В этом случае задействуются токопроводящие жилы. Второй конец изолируется, чтобы исключить контакт между токопроводящими жилами. Понадобится еще и оплетка на заземление.

Какой способ подключения будет использоваться, зависит от того, какие инструменты у вас есть в наличии и как вы планируете использовать кабель. Однако схема остается одинаковой. При подключении вы можете использовать клеевой комплект муфт и кабели без экрана. Если прокладка осуществляется внутри трубы, то изделие будет отличаться наличием концевого колпачка. Нагревательный кабель запитывается от сети. Заземление нужно будет подключить, если кабель экранированный. Важно не забыть загерметизировать конец.

В заключение

греющий кабель саморегулирующийся для обогрева труб

Греющие кабели имеют широкую область использования. Их применяют для обогрева водопровода, кровель, полов, резервуаров и других емкостей. Если у вас недостаточно опыта, то определение параметров, типа и модели кабеля лучше доверить специалистам. Что касается системы водопровода, то при необходимости ее обогрева кабель может быть установлен не только снаружи, но и внутри трубы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
